GEBRUIKSAANWIJZING WD1610 SILVERCREST

BE Gebruikershandleiding en service-informatie

P. Meyer

Inhoud van de verpakking 26

Belangrijke veiligheidsinstructies....28

Inleiding ....37

De batterijen plaatsen 37

Batterijen voor de ontvanger 37

Batterij voor de zender 38

De apparaten bevestigen ....39

De zender bevestigen....39

De zender bevestigen....40

Het naamkaartjes invullen ....41

Bediening....42

Het signaal selecteren....42

De belmelodie selecteren....43

Het volume aanpassen....43

Bijlage....44

Technische specificaties ....46

Garantie-informatie....47

Verklaring van conformiteit.... 72

Inhoud van de verpakking

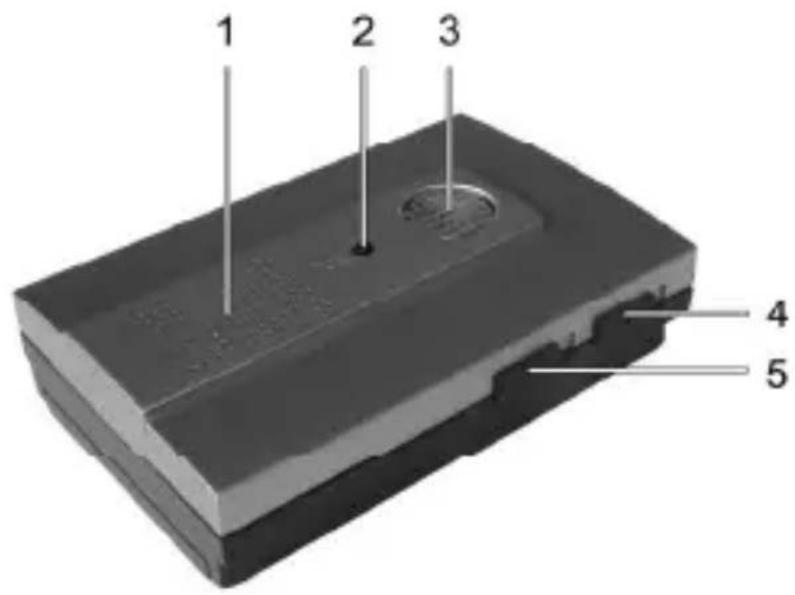

- Ontvanger

1 2 3 4 5

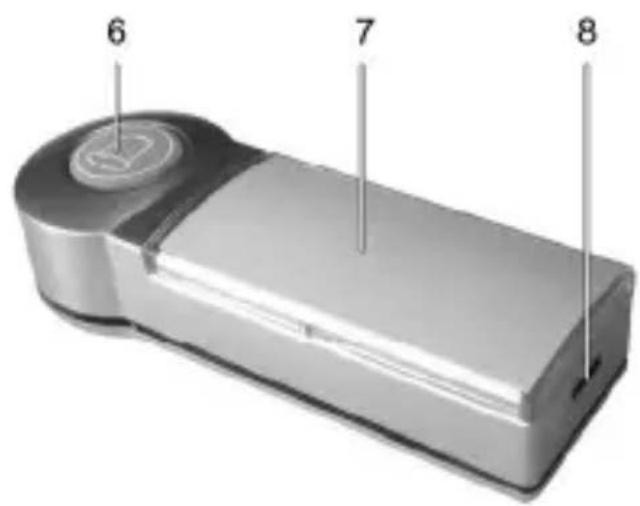

- Zender

6 7 8

26 - Nederlands

Niet afgebeeld:

• 3 AA-batterijen
• 1 A23-batterij
• 3 pluggen van 6 mm
• 3 bevestigingsschroeven
• 5 naamkaartjes

Beschrijving van afbeeldingen:

1 Luidspreker
2 Knop voor melodieselectie
3 Optisch display
4 Modusschakelaar
5 Schakelaar voor volumeselectie
6 Belknop
7 Naamkaartje
8 Vergrendeling voor bovenkant van behuizing

Belangrijke veiligheidsinstructies

Voordat u dit apparaat voor het eerst gebruikt, dient u de onderstaande opmerkingen te lezen en alle waarschuwingen op te volgen, zelfs als u bekend bent met de bediening van elektronische apparatuur. Bewaar deze handleiding op een veilige plaats, zodat u deze later kunt raadplegen. Als u het apparaat verkoopt of weggeeft, dient u deze handleiding erbij te geven.

Dit pictogram staat bij belangrijke informatie voor een veilig gebruik van het product en de veiligheid van de gebruiker.

Dit symbool staat bij nadere informatie over het onderwerp.

Kinderen en personen met een ap

Elektrische apparaten zijn niet bedoeld voor kinderen. Ook personen met een handicap dienen elektrische apparaten dienovereenkomstig te gebruiken. Laat kinderen of personen met een handicap niet zonder toezicht elektrische apparaten gebruiken. Zij zullen de mogelijke risico's misschien niet begrijpen. Batterijen en kleine onderdelen vormen een potentieel verstikkingsgevaar. Houd batterijen buiten bereik. Als batterijen worden ingeslikt, dient u direct een arts te raadplegen. Houd de verpakking uit de buurt van kinderen en personen met een handicap aangezien dit risico op verstikking met zich meebrengt.

Plaats de batterijen met de juiste polariteit. Probeer de batterijen nooit opnieuw op te laden en gooi batterijen nooit in het vuur. U mag batterijen niet kortsluiten. Verwijder de batterijen als het apparaat gedurende lange tijd niet wordt gebruikt. Gebruik voor andere doeleinden kan leiden tot ontploffingen en levensgevaar. Lekkende batterijen moeten worden ingeleverd bij een verzamelpunt voor oude batterijen. Draag beschermende kleding (zoals handschoenen) wanneer u lekkende batterijen vastpakt.

Plaats het apparaat op ten minste 20 cm van een pacemaker, aangezien RF-signalen de werking van de pacemaker kunnen verstoren. De verzonden RF-signalen kunnen storing in gehoorapparaten veroorzaken. Plaats het apparaat niet met ingeschakelde draadloze adapter in de buurt van ontvlambare gassen of in een ruimte met explosiegevaar (zoals een verfwinkel), aangezien de verzonden RF-signalen explosies of brand kunnen veroorzaken. Het bereik van de RF-signalen hangt af van de omgeving.

Gebruiksomgeving

Het apparaat is niet bedoeld voor gebruik in omgevingen met een hoge temperatuur of vochtigheid (zoals een badkamer) en moet stofvrij worden gehouden. Gebruiks-temperatuur en -vochtigheid: 5°C tot 40°C max. 90% relatieve luchtvochtigheid.

voorzorgsmaatregelen:

• Houd de apparaten uit de buurt van directe warmtebronnen (zoals een verwarming).
• Stel de apparaten niet bloot aan direct zonlicht of kunstlicht.
• Plaats de apparaten niet in de buurt van magnetische velden (zoals luidsprekers).
• Plaats geen brandende voorwerpen (zoals kaarsen) op of in de buurt van de apparaten.
• Steek geen voorwerpen in het apparaat.
• De apparaten mogen niet worden blootgesteld aan grote temperatuurschommelingen.
• De apparaten mogen niet worden blootgesteld aan hevige schokken en trillingen.

Reparatie en onderhoud

Reparatie is vereist als het apparaat op welke wijze dan ook is beschadigd, als er bijvoorbeeld vloeistoffen in het apparaat zijn terechtgekomen, als het apparaat is blootgesteld aan regen, als het apparaat niet normaal werkt of als het is gevallen. Schakel het apparaat direct uit als dit rook of vreemde geluiden of geuren voortbrengt. In dit geval dient het apparaat niet verder te worden gebruikt en te worden nagekeken door een bevoegd onderhoudstechnicus. Neem contact op met een gekwalificeerde onderhoudstechnicus indien reparatie vereist is. Open nooit de behuizing van het apparaat of de accessoires. Reinig het apparaat uitsluitend met een schone, droge doek. Gebruik nooit bijtende vloeistoffen.

Copyright

De volledige inhoud van deze gebruikershandleiding wordt beschermd door het auteursrecht en wordt uitsluitend ter informatie aan de lezer aangeboden. Het is strikt verboden om gegevens en informatie te kopiëren zonder voorafgaande schriftelijke en uitdrukkelijke toestemming van de auteur. Dit geldt ook voor commercieel gebruik van de inhoud en informatie. Alle teksten en afbeeldingen waren actueel op het moment dat deze handleiding werd gedrukt. Wij zijn niet aansprakelijk voor eventuele wijzigingen.

Conformiteit

CE

Dit product is getest en uit de tests is gebleken dat het voldoet aan de basisvereisten en andere relevante vereisten van R&TTE-richtlijn 1999/5/EC.

De bijbehorende verklaring van conformiteit vindt u achter in deze gebruikershandleiding.

Inleiding

Bedankt dat u deze draadloze deurbel hebt aangeschaft.

Met dit apparaat kunt u snel een deurbelsysteem installeren. U kunt dit bijvoorbeeld gebruiken voor uw huisdeur. U hoeft geen handmatige RF-synchronisatie uit te voeren tussen de zender en de ontvanger.

De batterijen plaatsen

Beide apparaten werken op batterijen. Plaats de meegeleverde batterijen in de apparaten.

Batterijen voor de ontvanger

• Open het batterijvak van de ontvanger door het klepje op de achterkant in de richting van de pijl te duwen.
• Plaats de meegeleverde batterijen (AA) in de ontvanger. Zorg dat u de batterijen correct plaatst in overeenstemming met de

Nederlands - 37

polariteit (+ en -). De polariteit staat aangegeven op de batterijen en in het batterijvak.

- Schuif het klepje van het batterijvak weer op de behuizing.

Batterij voor de zender

- Open de behuizing van de zender met een platte schroevendraaier. Steek de schroevendraaier voorzichtig in de zijkant van de behuizing en druk de vergrendeling zachtjes naar binnen deze te ontgrendelen (8). Trek de bovenkant van de behuizing omhoog.

- Plaats de meegeleverde A23-batterij van 12 V in het bovenste deel van de behuizing. De juiste polariteit staat aangegeven op de batterij en in de behuizing.

- Plaats de bovenkant terug op de onderkant van de zender.

U hoeft de bovenkant niet terug te plaatsen op de onderkant als u de zender op de muur wilt bevestigen.

De apparaten bevestigen

Het pakket bevat alles wat u nodig hebt om beide apparaten te bevestigen. U kunt de ontvanger ook neerzetten en los gebruiken.

Zorg dat de afstand tussen de zender en de ontvanger niet groter is dan het maximale bereik. Test zo nodig de werking voordat u de apparaten op hun plaats bevestigt.

De zender bevestigen

Zoek een geschikte plaats waar u de zender wilt bevestigen.

- Open de behuizing van de zender door een platte schroevendraaier in de inkeping op de zijkant te steken. Druk de vergrendeling

(8) voorzichtig naar binnen. U kunt nu de bovenkant van de behuizing verwijderen.

• Boor twee gaten van 6 mm op een afstand van 50 mm in de muur.
• Steek twee van de meegeleverde pluggen in deze gaten.
• Steek twee van de meegeleverde schroeven door de gaten in de onderzijde van de zender en schroef ze in de pluggen.
• Plaats de bovenkant van de zender terug door deze op de onderkant te drukken.

De zender bevestigen

• Boor een gat van 6 mm op de gewenste plek in de muur.
• Steek een van de meegeleverde pluggen in dit gat.
• Schroef een van de meegeleverde schroeven in de plug totdat de schroefkop circa 2 mm uit de muur steekt.
• Plaats de ontvanger op de schroefkop. Het bevestigingsgat in de achterzijde van de

40 - Nederlands

zender moet volledig over de schroefkop vallen. Trek de zender voorzichtig omlaag om deze op de schroefkop te klikken.

Het naamkaartjes invullen

Verwijder het transparante plastic plaatje van de ontvanger. U kunt schrijven op het naamkaartje eronder (7). Het pakket bevat vijf naamkaartjes voor eventuele vervanging. Plaats het plastic plaatje terug door het op de zender te drukken.

Bediening

Zodra de batterijen in beide apparaten zijn geplaatst, zijn ze klaar voor gebruik. Druk op de belknop (6) op de zender. De ontvanger geeft een geluidssignaal, een optisch signaal of beide signalen weer.

U kunt het product aan uw wensen aanpassen.

Het signaal selecteren

Schuif de modusschakelaar (4) naar de gewenste positie.

Alleen geluidssignaal

Optisch signaal en geluidssignaal

Alleen optisch signaal

De belmelodie selecteren

Druk op de knop voor melodieselectie (2) om de volgende beschikbare melodie te beluisteren. Herhaal dit totdat u de gewenste melodie hebt gevonden.

De laatst geselecteerde melodie wordt opgeslagen.

Het volume aanpassen

Met de selectieschakelaar voor het volume kunt u het volume aanpassen in drie niveaus.

1 Laag volume
2 Gemiddeld volume
3 Hoog volume

Bijlage

Afvalverwerking van oude apparaten

Apparaten met dit symbool zijn onderworpen aan de Europese richtlijn 2002/96/EC.

Alle elektrische en elektronische apparaten moeten worden gescheiden van huishoudelijk afval en bij de juiste afvalverwerkingsinstantie worden ingeleverd. Voorkom risico's voor het milieu en uw eigen gezondheid door het apparaat op de juiste manier als afval te verwerken. Voor meer informatie over een juiste afvalverwerking neemt u contact op met de plaatselijke overheid, de afvalverwerkingsinstantie of de winkel waar u het apparaat hebt gekocht. Respecteer het milieu. Lege batterijen mogen niet bij het

huishoudelijk afval worden weggegooid. Ze moeten worden ingeleverd bij een verzamelpunt voor lege batterijen.

Recycle ook het verpakkingsmateriaal op de juiste manier. U kunt de kartonnen verpakken inleveren met het oud papier, zodat het kan worden hergebruikt. Folie of plastic in de verpakking moet worden ingeleverd op een daarvoor bestemd inzamelpunt.

Technische specificaties

Zendfrequentie 433 MHz
Bereik Maximaal 100 m,	afhankelijk van de omgeving
Zender
Batterij 1 A23-batterij van 12 V
Afmetingen 9,3 x 3,5 x 2,2 cm (L x B x H)
Gewicht	31 gram (zonder batterij)
Ontvanger
Batterij 3 AA-batterijen	van 1,5 V
Afmetingen 11 x 7 x 3 cm (L x B x H)
Gewicht 100 gram	(zonder batterijen)

Garantie-informatie

De garantieperiode bedraagt drie jaar na de aankoopdatum. Als u aanspraak wilt maken op de garantie, houdt het aankoopbewijs bij de hand en belt u onze hotline.

TARGA GmbH

Postfach 22 44

D-59482 Soest

Duitsland

Tel.: [phone]

TARGA GmbH

Postfach 22 44

D-59482 Soest

Duitsland

Tel.: [phone]
