Caractéristiques Techniques	Détails
Type de chauffage	Chauffage électrique
Puissance	1500 W
Dimensions	Dimensions compactes pour un placement facile
Poids	Léger pour un transport aisé
Thermostat	Thermostat réglable pour un confort optimal
Système de sécurité	Protection contre la surchauffe
Utilisation	Idéal pour les petites pièces et les espaces de vie
Maintenance	Facile à nettoyer, pas d'entretien complexe requis
Consommation énergétique	Économie d'énergie grâce à un fonctionnement efficace
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - WKL 1503 AEG

Comment régler la température sur le chauffage AEG WKL 1503 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Pourquoi mon chauffage AEG WKL 1503 ne s'allume-t-il pas ?

Vérifiez d'abord si l'appareil est branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Le chauffage AEG WKL 1503 fait du bruit, est-ce normal ?

Un léger bruit de soufflerie est normal lorsque le chauffage fonctionne. Cependant, si le bruit est fort ou inhabituel, vérifiez s'il y a des obstructions ou des pièces desserrées.

Comment nettoyer mon chauffage AEG WKL 1503 ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs. Ne nettoyez pas l'appareil lorsque celui-ci est en marche.

Quelle est la puissance électrique du chauffage AEG WKL 1503 ?

Le chauffage AEG WKL 1503 a une puissance de 1500 W.

Peut-on utiliser le chauffage AEG WKL 1503 dans une salle de bain ?

Ce chauffage est conçu pour un usage intérieur. Pour les salles de bain, assurez-vous qu'il est placé à une distance sécuritaire des sources d'eau et qu'il est conforme aux normes de sécurité pour les appareils dans des zones humides.

Est-ce que le chauffage AEG WKL 1503 a une fonction de sécurité ?

Oui, ce modèle est équipé d'un dispositif de sécurité qui éteint automatiquement l'appareil en cas de surchauffe.

Quelle est la durée de garantie du chauffage AEG WKL 1503 ?

La durée de garantie est généralement de 2 ans à partir de la date d'achat, mais il est conseillé de vérifier les conditions spécifiques sur votre facture ou auprès de votre revendeur.

Comment savoir si mon chauffage AEG WKL 1503 est en mode éco ?

Lorsque le chauffage est en mode éco, un indicateur lumineux sur le panneau de contrôle s'allume. Consultez le manuel d'utilisation pour plus de détails sur les modes de fonctionnement.

MODE D'EMPLOI WKL 1503 AEG

Notice d'utilisation et de montage

Wand-convector

Nederlands

1. Notice d'utilisation 16 - 18

1.1 Description de l'appareil

1.2 Fonctionnement

1.3 Consignes de sécurité

1.4 Entretien et maintenance Que faire quand ...? 18

1. Instructions de montage 19 - 20

2.1 Composition de l'appareil Caractéristique techniques 19

2.2 Normes et spécifications

2.3 Montage

2.4 Raccordement électrique

2.5 Remise de l'appareil Garantie 21

Environment et recyclage 21

Obsah

Česky strana 34 - 39

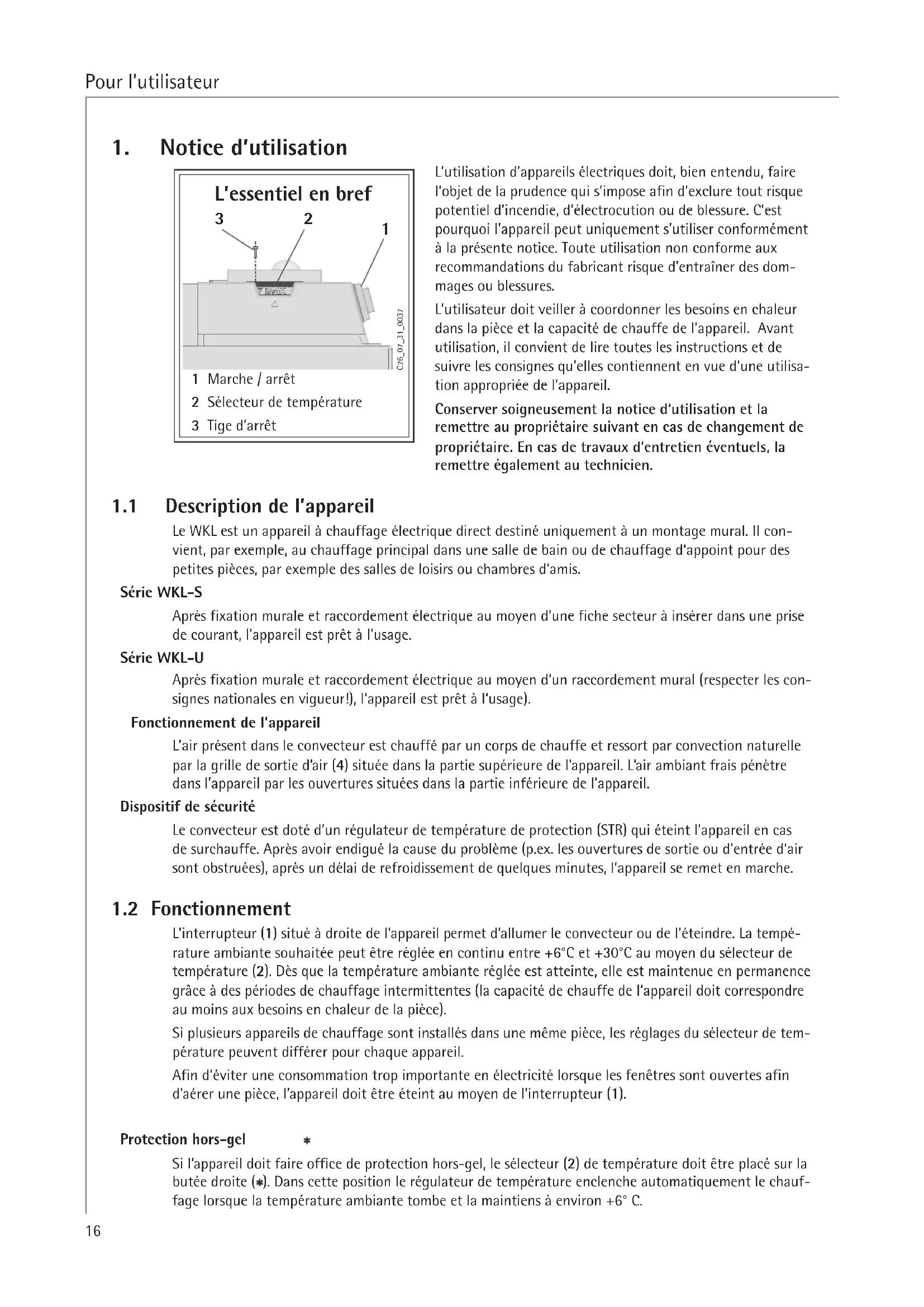

1. Notice d'utilisation

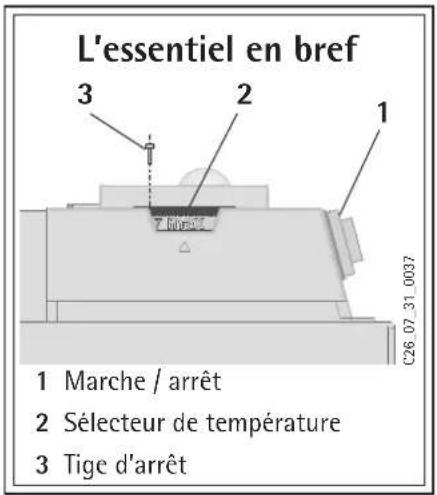

L'essentiel en bref 3 2 1 Marche / arrêt Sélecteur de température Tige d'arrêt C26_07_31_0037

L'utilisation d'appareils électriques doit, bien entendu, faire l'objet de la prudence qui s'impose afin d'exclure tout risque potentiel d'incendie, d'électrocution ou de blessure. C'est pourquoi l'appareil peut uniquement s'utiliser conformément à la présente notice. Toute utilisation non conforme aux recommandations du fabricant risque d'entraîner des dommages ou blessures.

L'utilisateur doit veiller à coordonner les besoins en chaleur dans la pièce et la capacité de chauffe de l'appareil. Avant utilisation, il convient de lire toutes les instructions et de suivre les consignes qu'elles contiennent en vue d'une utilisation appropriée de l'appareil.

Conserver soigneusement la notice d'utilisation et la remettre au propriétaire suivant en cas de changement de propriétaire. En cas de travaux d'entretien éventuels, la remettre également au technicien.

1.1 Description de l'appareil

Le WKL est un appareil à chauffage électrique direct destiné uniquement à un montage mural. Il convient, par exemple, au chauffage principal dans une salle de bain ou de chauffage d'appoint pour des petites pièces, par exemple des salles de loisirs ou chambres d'amis.

Série WKL-S

Après fixation murale et raccordement électrique au moyen d'une fiche secteur à insérer dans une prise de courant, l'appareil est prêt à l'usage.

Série WKL-U

Après fixation murale et raccordement électrique au moyen d'un raccordement mural (respecter les consignes nationales en vigueur!), l'appareil est prêt à l'usage).

Fonctionnement de l'appareil

L'air présent dans le convecteur est chauffé par un corps de chauffe et ressort par convection naturelle par la grille de sortie d'air (4) située dans la partie supérieure de l'appareil. L'air ambiant frais pénètre dans l'appareil par les ouvertures situées dans la partie inférieure de l'appareil.

Dispositif de sécurité

Le convecteur est doté d'un régulateur de température de protection (STR) qui éteint l'appareil en cas de surchauffe. Après avoir endigué la cause du problème (p.ex. les ouvertures de sortie ou d'entrée d'air sont obstruées), après un délai de refroidissement de quelques minutes, l'appareil se remet en marche.

1.2 Fonctionnement

L'interrupteur (1) situé à droite de l'appareil permet d'allumer le convecteur ou de l'éteindre. La température ambiante souhaitée peut être réglée en continu entre +6°C et +30°C au moyen du sélecteur de température (2). Dès que la température ambiante réglée est atteinte, elle est maintenue en permanence grâce à des périodes de chauffage intermittentes (la capacité de chauffe de l'appareil doit correspondre au moins aux besoins en chaleur de la pièce).

Si plusieurs appareils de chauffage sont installés dans une même pièce, les réglages du sélecteur de température peuvent différer pour chaque appareil.

Afin d'éviter une consommation trop importante en électricité lorsque les fenêtres sont ouvertes afin d'aérer une pièce, l'appareil doit être éteint au moyen de l'interrupteur (1).

Protection hors-gel

*

Si l'appareil doit faire office de protection hors-gel, le sélecteur (2) de température doit être placé sur la butée droite (*). Dans cette position le régulateur de température enclenche automatiquement le chauffage lorsque la température ambiante tombe et la maintiens à environ +6° C.

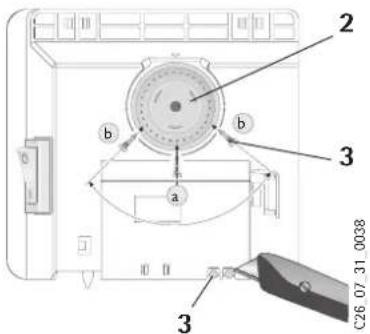

Limitation du régulateur de température

Les deux butées (3) situées à l'arrière du capot de l'appareil permettent de bloquer le régulateur de température sur une température déterminée ou de limiter la plage de réglage des températures.

Pour bloquer le régulateur sur la température souhaitée, il suffit d'insérer une butée a dans le trou correspondant.

Pour limiter la plage de réglage des températures, il faut régler la valeur minimale et la valeur maximale sur le sélecteur en insérant une butée b dans un trou correspondant.

2 3 a b b 3 C26 07 31 0038

1.2.1 Régulateur externe de température

En cas de besoin, l'appareil peut être utilisé avec un régulateur externe de température que l'on trouve généralement dans le commerce.

Pour ce faire, le sélecteur de température doit être tourné jusqu'à la butée de droite (MAX). Il convient de placer le régulateur de température le plus loin possible de l'appareil et à une hauteur de minimum 1,5 mètre.

1.2.2 Mise hors service

Pour la mise hors service de l'appareil, l'interrupteur doit être placé sur AUS (éteint) et la fiche doit être retirée de la prise de courant (ne pas retirer la fiche de la prise en tirant sur le cordon d'alimentation).

1.3 Consignes de sécurité

L'appareil ne peut pas être utilisé

• Dans des pièces où des produits chimiques, poussières, gaz ou vapeurs risquent de provoquer des incendies ou explosions
• A proximité directe de conduites ou de récipients contenant ou transportant des matières risquant de provoquer des incendies ou explosions

• Lorsque les distances minimales par rapport aux surfaces environnantes ne sont pas respectées.

• Le montage (installation électrique) ainsi que la première mise en service et les travaux d'entretien peuvent uniquement être effectués par un installateur agréé conformément à la présente notice.

• L'appareil ne peut en aucun cas être utilisé lorsque, dans la pièce où il est installé, des travaux de pose, de polissage, de scellement, de nettoyage à l'essence ou des travaux d'entretien (avec des aérosols, cires encaustiques) de revêtements de sols etc., sont en cours.
  Lorsque l'appareil fonctionne, la surface du capot devient très chaude (plus de 80°C).

Attention au risque de brûlures!

Les enfants doivent absolument être tenus éloignés de l'appareil!

- Il est interdit de poser des objets sur l'appareil, d'en suspendre ou d'en placer entre le convecteur et le mur (par exemple, pour faire sécher le linge). A proximité directe de l'appareil, il est également interdit de poser des objets inflammables, combustibles ou isolants ou des tissus, tels que linge, couvertures, des magazines, récipients contenant des cires encaustiques ou de l'essence, des aérosols etc.

Attention au risque d'inflammation!

Pour éviter toute surchauffe de l'appareil, il est interdit de le recouvrir.

- A Il convient de respecter les distances suivantes vis-à-vis d'objets de toutes sortes tels que meubles, rideaux, tentures et textiles ainsi que par rapport aux autres matières inflammables:

Par rapport

à la grille de sortie d'air	500 mm
aux côtés de l'appareil	100 mm
à la partie supérieure de l'appareil	150 mm
à la partie inférieure de l'appareil	100 mm
à la partie arrière de l'appareil	26 mm

La sortie d'air chaud ne doit pas être entravée.

• L'appareil ne peut jamais être placé sur le sol.
• Il est interdit de grimper sur l'appareil !
• Il est interdit d'apporter des modifications quelles qu'elles soient à l'appareil.
• Ne jamais laisser l'appareil sans surveillance.
• Une prudence toute particulière s'impose lorsque l'appareil est utilisé en présence d'enfants, de personnes handicapées ou d'animaux. Risque de blessure!
• Si un composant est endommagé, si l'appareil est tombé ou si un problème de fonctionnement s'est présenté, il est interdit de l'utiliser.
• Si le câble d'alimentation de cet appareil était détérioré, il devra être remplacé par le fabricant, ou son service après vente, ou tout autre personne qualifiée, afin d'éviter tous risques.

1.4 Entretien et maintenance

Si le capot de l'appareil présente des légères décolorations brunâtres, il faut les éliminer le plus rapidement possible au moyen d'un chiffon humide et d'eau claire. L'appareil doit être nettoyé quand il est froid et au moyen de nettoyants usuels. L'utilisation de produits abrasifs ou mordants est à éviter. L'humidité ne peut pas pénétrer dans l'appareil. Ne pas pulvériser d'aérosols dans les fentes d'aération. Pour les entretiens réguliers, nous recommandons d'également faire vérifier les organes de contrôle et de réglage. Les organes de sécurité, de contrôle et de réglage doivent être vérifiés par l'installateur au plus tard 10 ans après la mise en service.

Que faire quand ... ?

• Le radiateur ne chauffe pas?

Contrôlez...

... si l'interrupteur d'allumage /d'extinction de l'appareil est activé.

...si dans votre armoire à fusibles, le fusible correspondant a sauté ou si le disjoncteur s'est déclenché.

Supprimez la cause !

Si, après avoir contrôlé ces points, le radiateur ne chauffe toujours pas, appelez l'installateur !

• L'appareil s'arrête automatiquement?

Contrôlez si l'appareil est recouvert de sorte qu'une surchauffe a pu se produire (par exemple, les ouvertures d'arrivée ou de sortie d'air sont obturées).

Supprimez la cause !

Si, après avoir laissé l'appareil refroidir pendant quelques minutes, il ne chauffe toujours pas, appelez l'installateur !

- Vous appelez le service clientèle?

Lisez le type (Typ) et le numéro (Nr.) de l'appareil sur la plaquette signalétique (8) et communiquez-les au service clientèle.

AEG

Typ: WKL ....

2. Instructions de montage

Le montage et le raccordement électrique peuvent uniquement être effectués par un installateur agréé, conformément aux présentes instructions. Déballer l'appareil et retirer l'emballage contenant les accessoires à l'endroit où l'appareil sera installé et bien faire attention à l'emballage secondaire ! Lors du déballage, veiller à ce que des composants des accessoires ne soient pas restés dans le matériel d'emballage.

2.1 Composition de l'appareil

4 Grille de sortie d'air chaud
5 Support mural
6 Boulons de serrage
7 Câble d'alimentation
8 Plaquette signalétique

Caractéristiques techniques

Type WKL 503 S		WKL 503 U	WKL 753 SWKL 753 U	WKL 1003SWKL 1003 U	WKL 1503SWKL 1503 U	WKL 2003SWKL 2003 U	WKL 2503SWKL 2503 U	WKL 3003SWKL 3003 U
Hauteur mm 450
Largeur mm 370 445	445 59	0 740 890 10	40
Profondeuravec support mural	mm	78100
Dimensions A mm 121	195	195 343 491	639 787
Poids kg 4,0 4,6 4,6 6,0	7,2	8,4 9,9
Raccordement		1/N ~ 230 V
Puissance	kW	0,5	0,75	1,0	1,5	2,0	2,5	3,0
Plage de réglage destempératures	°C	environ 6 à 30
Protection hors-gel °C		environ 6
Classe de protection		II
Indice de protection		IP 24, protection contre les projections d'eau
Agréments		voir plaquette signalétique de l'appareil

2.2 Normes et spécifications

L'appareil ne peut pas être utilisé

• Dans des pièces où des produits chimiques, poussières, gaz ou vapeurs risquent de provoquer des incendies ou explosions
• A proximité directe de conduites ou récipients contenant ou transportant des matières risquant de provoquer des incendies ou explosions
• Quand les distances minimales par rapport aux surfaces avoisinantes ne sont pas respectées.

Dans les ateliers ou autres locaux, soumis à des gaz d'échappement, à des odeurs d'huile ou d'essence, etc. et où l'on utilise des solvants et produits chimiques, le risque de surcharges olfactives durables et, le cas échéant, de pollution est présent.

• L'appareil peut uniquement être placé à la verticale sur un mur résistant au moins à des températures de 80°C.
• Les distances minimales par rapport aux surfaces avoisinantes doivent être respectées.
• Tous les travaux de raccordement électrique et d'installation doivent être effectués conformément aux dispositions de la norme VDE (0100), aux normes des fournisseurs d'électricité concernés et aux spécifications nationales et régionales en vigueur.

- L'appareil ne peut pas être placé directement en dessous d'une prise de courant murale.

- En cas de raccordement fixe de l'appareil à du courant alternatif (boîte de raccordement de l'appareil), il doit pouvoir être séparé du réseau, sur tous les pôles, au moyen d'une section de séparation de minimum 3 mm. A cet effet, l'installateur peut utiliser des protections, interrupteurs LS, fusibles, etc. L'installation au moyen d'une conduite de raccordement fixe est interdite.

2.3 Montage

2.3.1 Montage du support mural B

Le support mural s'utilise également en guise de gabarit pour la fixation et garantit la distance nécessaire par rapport au sol.

Pour fixer l'appareil, procédez comme suit :

- Placer le support mural (5) orienté sur le point central à l'horizontale sur le sol et marquer les trous indiqués par les lettres a et d sur le mur où l'appareil sera installé ;

- II Soulever le support mural de façon telle à que les trous b dans le support mural coïncident parfaitement avec les marquages indiqués sur le mur ;

- Marquer les trous c et d dans le support mural sur le mur ;

- Forer des trous au niveau des 4 marquages et suspendre le support mural au moyen de matériels de fixation appropriés (vis, chevilles) en fonction du type de mur. Les trous verticaux longitudinaux permettent de mettre le support d'aplomb.

2.3.2 Montage de l'appareil c

Le convecteur est suspendu par les fentes situées dans la partie arrière simultanément sur les 4 pattes du support mural et est ensuite calé. Ensuite, les boulons de serrage (6) du support mural doivent être vissés à fond dans le sens des aiguilles d'une montre afin que la fixation soit verrouillée.

Pour démonter le convecteur, après avoir desserré les boulons de serrage, l'appareil doit être soulevé légèrement et retiré du support en tirant vers soi.

2.4 Raccordement électrique

L'appareil peut uniquement être raccordé sur du courant alternatif de 230 V \~.

Pour le raccordement, il faut prévoir une prise de courant avec contact de protection ou installer une boîte de raccordement pour raccordement fixe sur le côté de l'appareil, à une distance de minimum 10 cm.

2.5 Remise de l'appareil

Expliquez les fonctions de l'appareil à l'utilisateur. Attirez tout particulièrement son attention sur les consignes de sécurité. Remettez la notice d'utilisation et de montage à l'utilisateur.

3. Garantie

La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, il faut prendre contact avec la filiale AEG concernée, à défaut l'importateur agréé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.

Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil..

3.1 Environment et recyclage

Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.
