INSTRUKCJA OBSŁUGI WKL 1503 AEG

Instrukcja użytkowania i montażu

Конвектор

Русский

Polski strona 40 - 45

1. Instrukcja obsługi 40 - 42

1.1 Opis urządzenia

1.2 Obstuga

1.3 Wskazówki dotyczące bezpieczeństwa

1.4 Czyszczenie i konserwacja Co robić, gdy?

1. Instrukcja montażu 43 - 44

2.1 Budowa urządzenia Dane techniczne 43

2.2 Przepisy i zalecenia

2.3 Montaż urządzenia

2.4 Podłączenie elektryczne

2.5 Przekazanie Użytkownikowi Gwarancja 45

Środowisko naturalne i recykling 45

Содержание

Table of contents

2.1 Konstrukce prístroje

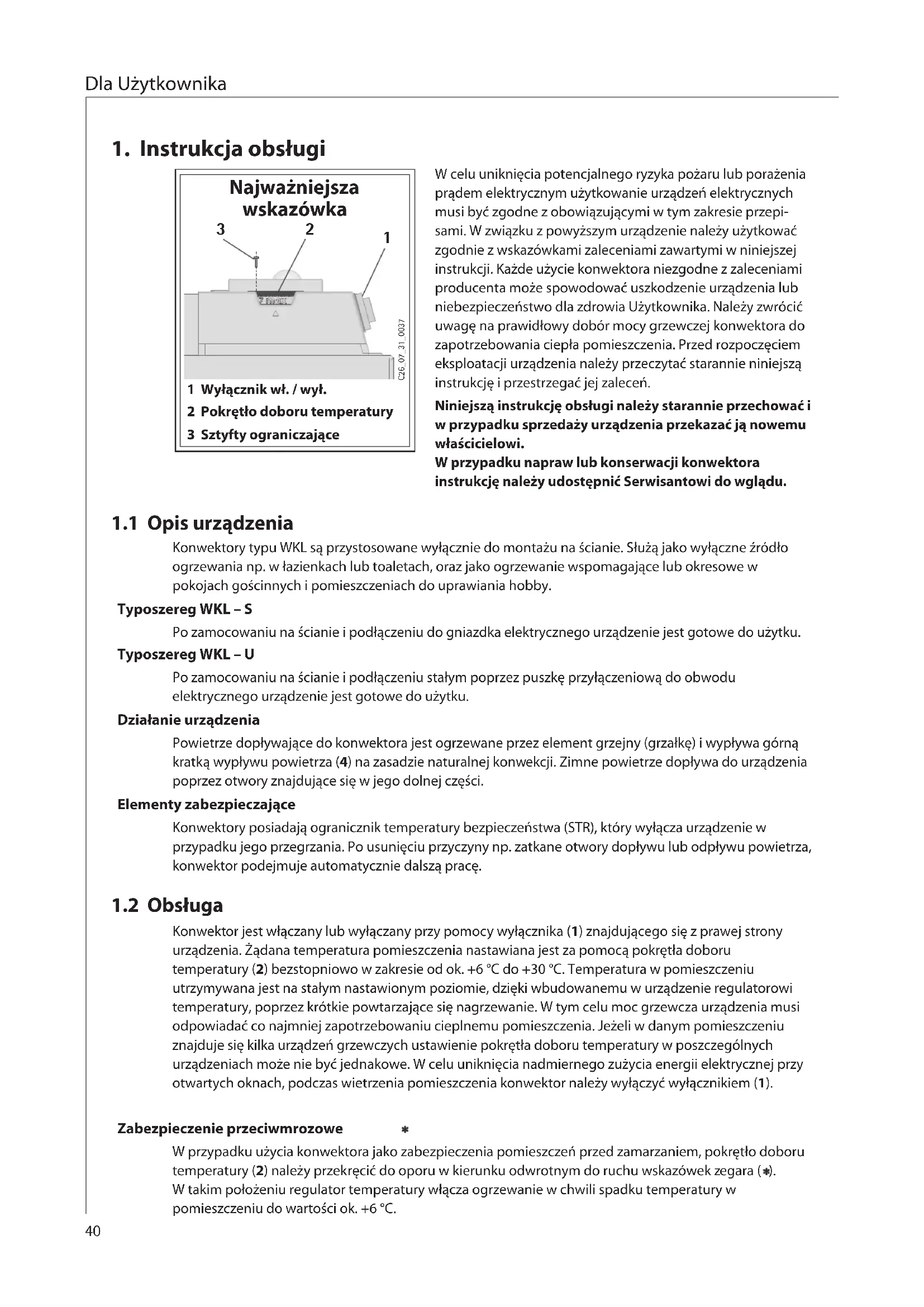

1. Instrukcja obsługi

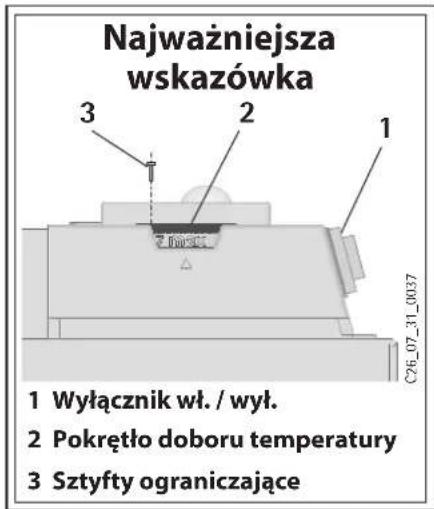

Najważniejsza wskazówka 1 Wyłącznik wł. / wył. 2 Pokrętło doboru temperatury 3 Sztyfty ograniczające

W celu uniknięcia potencjalnego ryzyka pożaru lub porażenia prądem elektrycznym użytkowanie urządzeń elektrycznych musi być zgodne z obowiązującymi w tym zakresie przepisami. W związku z powyższym urządzenie należy użytkować zgodnie z wskazówkami zaleceniami zawartymi w niniejszej instrukcji. Każde użycie konwektora niezgodne z zaleceniami producenta może spowodować uszkodzenie urządzenia lub niebezpieczeństwo dla zdrowia Użytkownika. Należy zwrócić uwagę na prawidłowy dobór mocy grzewczej konwektora do zapotrzebowania ciepła pomieszczenia. Przed rozpoczęciem eksploatacji urządzenia należy przeczytać starannie niniejszą instrukcję i przestrzegać jej zaleceń.

Niniejszą instrukcję obsługi należy starannie przechować i w przypadku sprzedaży urządzenia przekazać ją nowemu właścicielowi.

W przypadku napraw lub konserwacji konwektora instrukcję należy udostępnić Serwisantowi do wglądu.

1.1 Opis urządzenia

Konwektory typu WKL są przystosowane wyłącznie do montażu na ścianie. Służą jako wyłączne źródło ogrzewania np. w łazienkach lub toaletach, oraz jako ogrzewanie wspomagające lub okresowe w pokojach gościnnych i pomieszczeniach do uprawiania hobby.

Typoszereg WKL - S

Po zamocowaniu na ścianie i podłączeniu do gniazdka elektrycznego urządzenie jest gotowe do użytku.

Typoszereg WKL - U

Po zamocowaniu na ścianie i podłączeniu stałym poprzez puszkę przyłączeniową do obwodu elektrycznego urządzenie jest gotowe do użytku.

Działanie urządzenia

Powietrze dopływające do konwektora jest ogrzewane przez element grzejny (grzałkę) i wypływa górną kratką wypływu powietrza (4) na zasadzie naturalnej konwekcji. Zimne powietrze dopływa do urządzenia poprzez otwory znajdujące się w jego dolnej części.

Elementy zabezpieczające

Konwektory posiadają ogranicznik temperatury bezpieczeństwa (STR), który wyłącza urządzenie w przypadku jego przegrzania. Po usunięciu przyczyny np. zatkane otwory dopływu lub odpływu powietrza, konwektor podejmuje automatycznie dalszą pracę.

1.2 Obsługa

Konwektor jest włączany lub wyłączany przy pomocy wyłącznika (1) znajdującego się z prawej strony urządzenia. Żądana temperatura pomieszczenia nastawiana jest za pomocą pokrętła doboru temperatury (2) bezstopniowo w zakresie od ok. +6 °C do +30 °C. Temperatura w pomieszczeniu utrzymywana jest na stałym nastawionym poziomie, dzięki wbudowanemu w urządzenie regulatorowi temperatury, poprzez krótkie powtarzające się nagrzewanie. W tym celu moc grzewcza urządzenia musi odpowiadać co najmniej zapotrzebowaniu cieplnemu pomieszczenia. Jeżeli w danym pomieszczeniu znajduje się kilka urządzeń grzewczych ustawienie pokrętła doboru temperatury w poszczególnych urządzeniach może nie być jednakowe. W celu uniknięcia nadmiernego zużycia energii elektrycznej przy otwartych oknach, podczas wietrzenia pomieszczenia konwektor należy wyłączyć wyłącznikiem (1).

Zabezpieczenie przeciwmrozowe

W przypadku użycia konwektora jako zabezpieczenia pomieszczeń przed zamarzaniem, pokrętło doboru temperatury (2) należy przekręcić do oporu w kierunku odwrotnym do ruchu wskazówek zegara (*). W takim położeniu regulator temperatury włącza ogrzewanie w chwili spadku temperatury w pomieszczeniu do wartości ok. +6 °C.

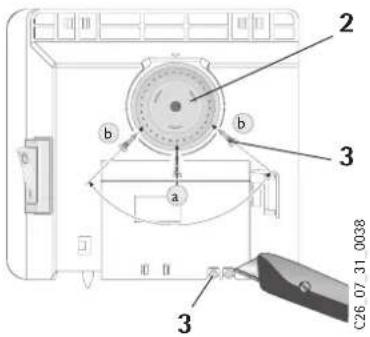

Ograniczenie regulatora temperatury

Przy pomocy dwóch sztyftów (3) znajdujących się na tylnej ściance obudowy regulatora możliwe jest ograniczenie regulatora temperatury do określonej nastawy lub ograniczenie zakresu nastaw temperatury.

W celu ograniczenia do żądanej temperatury należy sztyft a wetknąć w otwór znajdujący się po stronie przeciwnej.

Przy ograniczaniu zakresu nastaw temperatury należy nastawić wartość minimalną i maksymalną pokrętłem doboru temperatury i zaznaczyć poprzez wetknięcie sztyftu b w otwór znajdujący się po przeciwnej stronie.

2 b b a 3 C26 07 31 0038

1.2.1 Dodatkowy regulator temperatury

Ogrzewacz może współpracować z dostępnymi w handlu regulatorami temperatury. W tym celu należy przekręcić pokrętło doboru temperatury (2) do oporu w kierunku ruchu wskazówek zegara (MAX). Dodatkowy regulator temperatury powinien być umieszczony na wysokości co najmniej 1,5 m od podłogi, w możliwie dużej odległości od ogrzewacza.

1.2.2 Wyłączenie z eksploatacji

W celu całkowitego wyłączenia urządzenia należy ustawić wyłącznik w pozycji wył. (AUS) i wyciągnąć wtyczkę z gniazdka. Wtyczki nie wolno wyciągać z gniazdka za przewód.

1.3 Wskazówki dotyczące bezpieczeństwa

Urządzenie nie może być używane:

• w pomieszczeniach zagrożonych niebezpieczeństwem pożaru lub eksplozji przez działanie chemikaliów, jurzu, gazów i łatwopalnych oparów.
• w bezpośredniej bliskości przewodów lub zbiorników zawierających materiały łatwopalne lub zagrożone eksplozją.

• Z tego powodu niedopuszczalne jest niezachowanie minimalnych odległości.

• Montaż instalacji elektrycznej, pierwsze uruchomienie oraz konserwacja urządzenia mogą być wykonywane jedynie przez uprawnionego Fachowca, na podstawie niniejszej instrukcji

• Urządzenie nie może być w żadnym wypadku użytkowane w chwili gdy w pomieszczeniach, w których się znajduje prowadzone są prace malarskie, układanie podłóg lub wykładzin, czyszczenie przy użyciu benzyny lub podobnych płynów łatwopalnych oraz pastowanie podłóg.
• Powierzchnie obudowy i kratki wylotu powietrza mogą podczas pracy urządzenia nagrzewać się do temperatury ok. 80°C. W pobliżu konwektora w żadnym przypadku nie powinny przebywać dzieci!
• Z uwagi na niebezpieczeństwo zapalenia się nie należy układać na ogrzewaczu, opierać ani wsuwać pomiędzy ogrzewacz i ścianę żadnych przedmiotów np. ręczników, bielizny itp. Ponadto w najbliższym otoczeniu urządzenia nie mogą znajdować się żadne serwety, zasłony lub pojemniki z substancjami łatwopalnymi.

W celu zabezpieczenia konwektora przed przegrzaniem nie wolno go zakrywać.

- A Należy zachować niżej wymienione minimalne odległości mebli, zasłon, firanek i materiałów łatwopalnych od elementów konstrukcyjnych ogrzewacza:

od otworów wylotowych 500 mm

od boków 100 mm

od górnej części obudowy 150 mm

od dolnej części obudowy 100 mm

od tylnej ścianki urządzenia 26 mm

Gorące powietrze musi bez przeszkód wypływać z urządzenia

• Konwektor nie może być używany jako stojący
• Nie stawać na urządzeniu
• Nie wolno dokonywać żadnych zmian lub przeróbek konwektora
• Urządzenia nie pozostawiać bez nadzoru podczas pracy
• Ostrożność zalecana jest szczególnie w przypadku obecności dzieci, zwierząt lub osób niepełnosprawnych
• W przypadku uszkodzenia elementów konwektora, jego upadku lub wystąpienia usterki nie należy go uruchamiać
• W przypadku uszkodzenia przewodu zasilającego należy go wymienić na oryginalny oferowany przez Producenta. Wymiany może dokonać wyłącznie Zakład Serwisowy.

1.4 Czyszczenie i konserwacja

W przypadku ewentualnego wystąpienia na obudowie urządzenia lekkich brązowych przebarwień, należy je niezwłocznie usunąć wilgotną ściereczką. Urządzenie należy myć po ostygnięciu używając zwykłych środków pielęgnacyjnych. Unikać środków szorujących i żrących. Nie wolno pryskać środków czyszczących do otworów wlotu i wylotu powietrza. Przy regularnych przeglądach należy dokonywać również kontroli elementów regulująco –kontrolnych. Najpóźniej po 10 latach od pierwszego uruchomienia należy bezwzględnie dokonać dokładniej kontroli wszystkich elementów regulacyjno – zabezpieczających.

Co robić, gdy ?

- Urządzenie nie ogrzewa się?

Sprawdzić, czy ...

... Włączony jest wyłącznik.

... Włączone są bezpieczniki lub nie zadziałało zabezpieczenie różnicowo-prądowe.

Usunąć przyczynę!

Jeżeli konwektor nadal nie ogrzewa się zawiadomić Serwis!

- Urządzenie wyłącza się samoczynnie?

Sprawdzić, czy urządzenie nie jest zakryte i czy nie doszło do jego przegrzania (np. zatkane otwory powietrzne)

Usunąć przyczynę!

Jeżeli po kilku minutach ochłodzenia urządzenie nadal nie grzeje, zawiadomić serwis!

• Zostanie powiadomiony serwis?

podać typ (Typ) i numer (Nr.) urządzenia z tabliczki znamionowej (8)

AEG

Typ: WKL ....

2. Instrukcja montażu

Zamocowanie ogrzewacza i wykonanie podłączenia elektrycznego powinny być wykonane przez Instalatora na podstawie niniejszej instrukcji.

Opakowanie urządzenia należy usunąć na miejscu montażu. Przy rozpakowaniu urządzenia należy sprawdzić, czy w opakowaniu nie zostały żadne elementy.

2.1 Budowa urządzenia

4 Kratka wypływu ciepłego powietrza
5 Listwa mocująca
6 Bolec zabezpieczający
7 Przewód zasilania elektrycznego
8 Tabliczka znamionowa

Dane techniczne

Typ		WKL 503 SWKL 503 U	WKL 753 SWKL 753 U	WKL 1003 SWKL 1003 U	WKL 1503 SWKL 1503 U	WKL 2003 SWKL 2003 U	WKL 2503 SWKL 2503 U	WKL 3003 SWKL 3003 U
Wys. mm 450
Szer. mm 370 445 445	590 7	40 890 1040
Głęb.z listwą mocującą	mm	78100
Wymiar A mm 121 195	195 3	43 491 639 787
Cieżar kg 4,0 4,6 4,6 6,0	7,2 8	4 9,9
Zasilanie 1/N ~ 230 V
Moc grzewcza	kW	0,5	0,75	1,0	1,5	2,0	2,5	3,0
Zakres nastaw temp.	°C	ok. 6 do 30
Zabezpieczenie prze-ciwmrozowe	°C	ok. 6
Klasa zabezpieczenia		II
Rodzaj ochrony		IP 24, (bryzgoszczelna)
Dopuszczenia		Patrz tabliczka znamionowa

2.2 Przepisy i zalecenia

Urządzenie nie może być używane:

• w pomieszczeniach zagrożonych niebezpieczeństwem pożaru lub ekspłozji przez działanie chemikaliów, jurzu, gazów i łatwopalnych oparów.
• w bezpośredniej bliskości przewodów lub zbiorników zawierających materiały łatwopalne lub zagrożone eksplozją.
• Z tego powodu niedopuszczalne jest niezachowanie minimalnych odległości.

W warsztatach lub innych pomieszczeniach, w których występują spaliny, oleje i opary benzyny lub też chemikalia czy rozpuszczalniki może dochdzić do utrzymujących się przez dłuższy czas nieprzyjemnych zapachów lub zanieczyxzczeń.

• urządzenie może być zamontowane tylko na pionowej ścianie odpornej na temperaturę minimum 80°C
• należy bezwzględnie zachować minimalne odległości od otaczających przedmiotów
• instalacja elektryczna i podłączenie muszą być wykonane zgodnie z Polską Normą i zaleceniami Zakładów Energetycznych

• urządzenie nie może być zamontowane bezpośrednio pod gniazdkiem elektrycznym
• o ile urządzenie zostanie podłączone do elektrycznej puszki przyłączeniowej należy przewidzieć możliwość odłączenia od sieci na wszystkich biegunach na odległość minimum 3 mm, za pomocą bezpieczników lub przekaźników.

Instalacja za pomocą kabla przewodu ułożonego na stałe nie jest dozwolona.

• napięcie w miejscu montażu ogrzewacza musi być zgodne z podanym na tabliczce znamionowej
• przy instalacji urządzenia w pomieszczeniach wyposażonych w wannę lub kabinę prysznicową należy przestrzegać stref bezpieczeństwa
• urządzenie należy zamontować w taki sposób, aby pokrętło regulacji było niedostępne dla osób znajdujących się w wannie lub pod prysznicem
• przewód zasilania sieciowego może być wymieniony tylko przez uprawnionego Fachowca, na oryginalny przewód producenta

2.3 Montaż urządzenia

2.3.1 Montaż uchwytu ściennego B

Listwę mocującą należy wykorzystać jako szablon do montażu. Zapewnia ona prawidłowe umieszczenie konwektora.

Mocowanie urządzenia należy wykonać w następujący sposób:

• 1 załączoną do urządzenia listwę mocującą (5) ustawić poziomo na podłodze i zaznaczyć na ścianie otwory montażowe a i d.
• II podnieść listwę mocującą tak, aby otwory b w listwie mocującej pokrywały się z wykonanymi uprzednio zaznaczeniami na ścianie
• zaznaczyć na ścianie otwory c i d listwy mocującej
• w miejscach wszystkich czterech zaznaczeń wywiercić otwory i przymocować listwę mocującą przy pomocy odpowiednich kołków rozporowych i wkrętów, przystosowanych do danego rodzaju ściany. Przy wykorzystaniu poziomych i pionowych otworów wzdłużnych możliwa jest korekta położenia listwy w przypadku niedokładnego wykonania otworów w ścianie.

2.3.2 Montaż urządzenia C

Przy wykorzystaniu przecięć w tylnej ściance zawiesić konwektor równocześnie na 4 występach listwy mocującej i wcisnąć zatrzask. Obrócić bolec zabezpieczający (6) listwy mocującej do oporu, w kierunku ruchu wskazówek zegara. W celu demontażu konwektora, po odblokowaniu bolca zabezpieczającego urządzenie podnieść lekko i wysunąć do przodu z zaczepów.

2.4 Podłączenie elektryczne

Podłączenie elektryczne może być wykonane tylko do sieci prądu zmiennego o napięciu 230V

Do podłączenia należy zainstalować gniazdko sieciowe z uziemieniem lub elektryczną puszkę przyłączeniową w odległości minimum 10 cm od boku urządzenia. Przy podłączeniu do puszki przyłączeniowej należy obciąć wtyczkę, a przewód elektryczny skrócić w razie potrzeby w taki sposób, aby nie leżał na urządzeniu. Końcówki przewodów zalutować lub wyposażzyć w tuleje zaciskowe.

2.5 Przekazanie Użytkownikowi

Należy wyjaśnić zasadę działania i funkcje urządzenia. Zwrócić uwagę na bezpieczeństwo użytkowania.
