1KBDD12 - Hotte BARAZZA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 1KBDD12 BARAZZA au format PDF.
| Caractéristiques techniques | Hotte aspirante Barazza 1KBDD12 |
|---|---|
| Type de hotte | Hotte murale |
| Dimensions | Largeur : 120 cm |
| Débit d'air | Jusqu'à 800 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Éclairage | LED intégrée |
| Filtration | Filtres à graisse en aluminium, lavables au lave-vaisselle |
| Utilisation | Contrôle par boutons ou télécommande |
| Maintenance | Filtres à nettoyer régulièrement, entretien de l'éclairage |
| Sécurité | Protection contre la surchauffe, arrêt automatique |
| Informations générales | Garantie de 2 ans, installation par un professionnel recommandée |
FOIRE AUX QUESTIONS - 1KBDD12 BARAZZA
Questions des utilisateurs sur 1KBDD12 BARAZZA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice 1KBDD12 - BARAZZA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1KBDD12 de la marque BARAZZA.
MODE D'EMPLOI 1KBDD12 BARAZZA

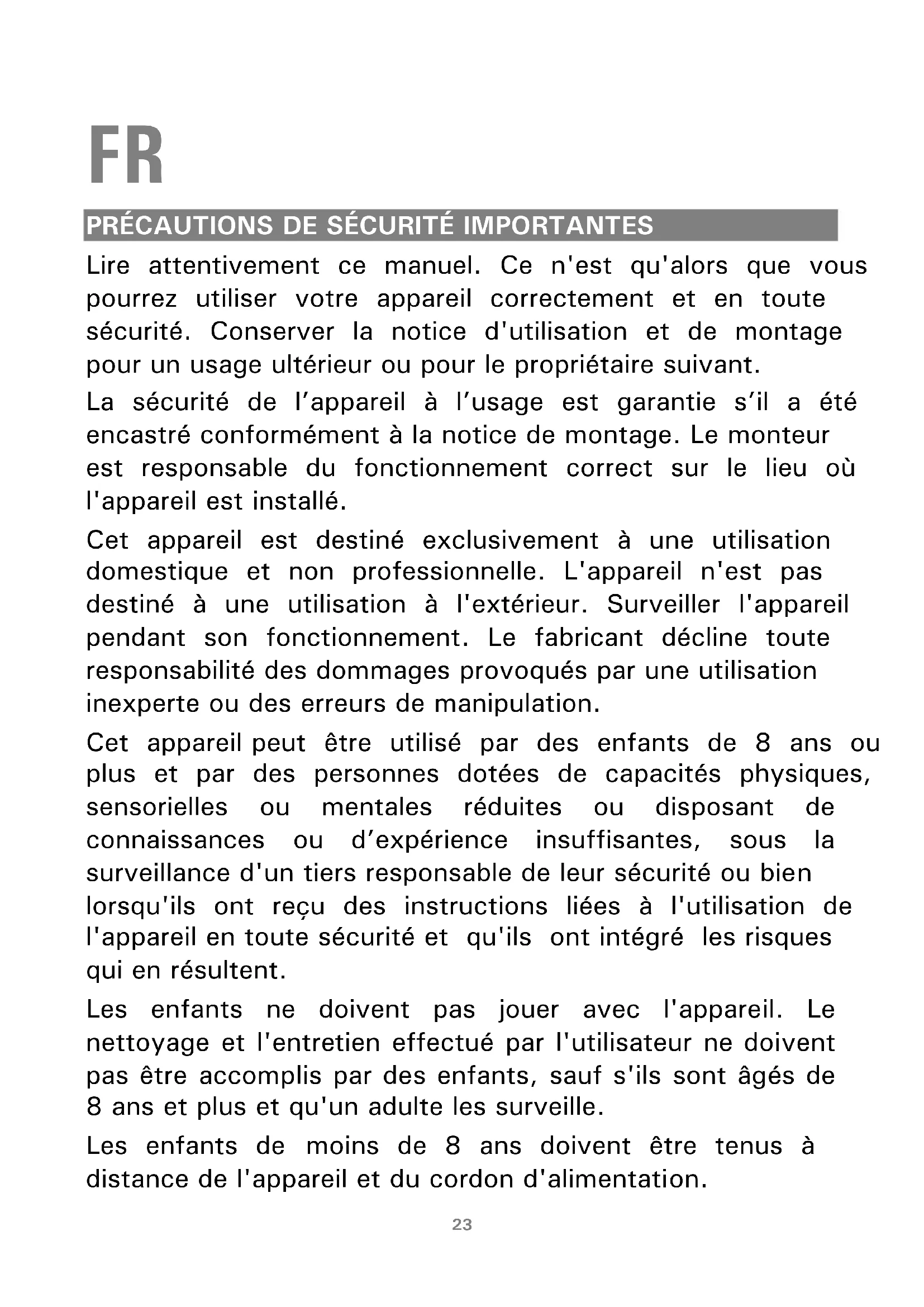

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant. La sécurité de l’appareil à l’usage est garantie s’il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.24 Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport. Seul un expert agréé peut raccorder l'appareil sans fiche. La garantie ne couvre pas les dommages résultant d'un mauvais raccordement. Risque d'asphyxie! Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d’emballage. Danger de mort! Il y a risque d'intoxication par réaspiration des gaz de combustion. En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.25 ■ Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. ■ La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion. Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions. Risque d'incendie! ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyer le filtre à graisse au moins tous les 2 mois. Ne jamais faire fonctionner l'appareil sans filtre à graisse. ■ Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N’installer26 l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) qu’en présence d’un couvercle fermé et non amovible. Aucune projection d’étincelles ne doit avoir lieu. ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. Risque de brûlure! Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. Risque de blessure! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Risque de choc électrique! ■ Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après- vente. ■ Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. ■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.27
PROTECTION DE L'ENVIRONNEMENT
Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil. ÉCONOMIES D'ENERGIE ■ Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. ■ Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. ■ En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. ■ Éteindre la hotte aspirante quand elle n'est plus utilisée. ■ Éteindre l'éclairage quand il n'est plus utilisé. ■ Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et évit'er tout risque d'incendie. GENERAL UNE HOTTE ASPIRANTE prélève l'air, les fumées et les vapeurs de cuisson du milieu intérieur et les répand à l'extérieur. L'utilisation des filtres à charbon pour l'épuration n'est pas nécessaire. Une HOTTE FILTRANTE prélève l'air, les fumées et les vapeurs de cuisson du milieu intérieur, les épure par des filtres à charbon et renverse l'air épuré dans le même milieu. Dans ce cas l'utilisation des filtres à charbon est indispensable. Les filtres à charbon sont disponibles séparément, et ils peuvent être achetés comme des accessoires optionnels. Si la hotte utilise un filtre de plasma ne soit pas dans la fonction de filtrage.
Cette notice est génèrique. Il est possible d’avoir la description de détails qui ne sont pas de Votre appareil. Avant le montage il faut respecter les distances minimales pour l’installation entre la partie inférieure de la hotte et la partie supérieure du plan de cuisson comme montré dans les figures pour le montage. Si possible l’on conseille une distance entre 700 et 800 mm. Dans le caso ù l’usager decide d’installer la hotte à des distances inférieure à celles indiquées la maison décline toute responsabilità à propos des eventuels endommagements subis par la hotte à cause de la forte chaleur ou des dégât à choses et personnes et al. provoqués directement ou indirectement par n’importe quel type de fonctionnement défaillant, de rupture ou de possible incendie. La maison constructrice interdit à l'usager de brancher l'éventuel échappement d'air de la hotte, (utilisée comme aspirante), à des cheminées de chaudière, d'évacuation des gaz, des fumées ou des vapeurs, ou à n'importe quel autre conduit, même pas au conduit d'aérage, qui a été ou qui sera utilisé pour d'autres buts ou pour d'autres appareils. La maison interdit aussi de brancher le tuyau d'évacuation à des fumées qui sortent dans des locaux adjacents ou dans des puits, encore moins s'il s'agit de locaux ou de tuyaux pour des installations antiincendie. En tout cas il faut respecter toutes les normes en vigueur pour le déchargement28 de l’air. L'usager qui contrevient à ces dispositions risque sa vie et celle des autres: dans ce cas la maison constructrice décline toute responsabilité.
INSTRUCTIONS DE MONTAGE
Monter le produit comme montré dans les figures de la série M si la hotte est utilisée comme aspirante, ou monter le produit comme montré dans les figures de la série C si la hotte est utilisée comme filtrante. La hotte est equipée avec des materiaux standard pour le montage. Le monteur doit verifier que les elements de fixages sont appropriés aux parois et aux plafonds trouvés. La maison constructice decline toute responsabilité pour des endommegements causés par de montages qui n’on pas été faits de manière correcte. L’appareil est lourd et pour le deplacer on a besoin de 2 personnes. Pendant l’installation de l’appareil toujour utiliser les gants de protection pour prévenir des blessures. Le tuyau doit être résistant à la chaleur, à la flamme et à la corrosion. La maison vous déconseille l'usage des réductions ou des tuyaux de diamètre différent de celui de sortie de la hotte et des tuyaux en aluminum flexible parce que les performances diminuent. La partie terminale du tuyau, doit avoir une forme appropriée pour éviter que de la pluie, des corps étrangers, ou des souffles de vent entrent dans le tuyau et de ne pas réduire le débit d'air. Conditions favorables à l'utilisation d'une hotte Downdraft: ■ Utilisation du produit en fonction aspiration. ■ Le fonctionnement optimal de l'extraction s'effectue en combinaison avec des tables de cuisson avec brûleurs en ligne. ■ Lorsqu'il est utilisé avec des plaques à gaz, la capture des fumées est plus difficile qu'avec des plaques à induction. ■ Utilisation du couvercle placé sur la marmite en intercalant une louche pour laisser s'échapper la vapeur en direction de la bouche d'aspiration. ■ La présence dans la pièce où la hotte est installée d'une grille d'entrée d'air de dimensions adéquates qui n'obstrue pas l'entrée d'air. Utiliser un tube d’évacuation de l’air qui ait une longueur maximale inférieure à 5 mètres. ■ Limiter le nombre de coudes dans la canalisation car chaque coude réduit l’efficacité d’aspiration comme un mètre linéaire. (Ex: si on utilise deux coudes à 90°, la longueur de la canalisation ne devrait pas dépasser les 3 mètres de longueur). ■ Eviter des changements drastiques de direction. (Ex: succession de courbes ou changement de section de canalisation). ■ Utiliser un conduit avec un diamètre de 150 mm constant sur toute la longueur. ■ Utiliser un conduit de matériel approuvé par les normes. ■ En cas de non-respect des instructions précédentes, le fournisseur ne sera pas responsable des problèmes de faible débit ou de bruit excessif et aucune garantie ne sera donnée à cet égard.
AVANT L’INSTALLATION ELECTRIQUE
Avant de brancher la hotte il faut: ■ vérifier que les données électriques indiquées soient correspondantes aux valeurs de tension et de fréquence de réseau de l'endroit où la hotte sera installée;29 ■ vérifier que la pièce ait des systèmes de protection électrique contre les court-circuits et les décharges électriques sur la base des règles en vigueur; ■ installer une prise de courant (où point d'assemblage) avec un interrupteur bipolaire aux termes de la loi, avec une ouverture des contacts d'au moins 3 mm; ■ si on veut installer la hotte par moyen d'une fiche, la fiche doit être accessible; ■ exclure toujours la tension de réseau par l'interrupteur bipolaire avant les opérations de branchement et rétablir l'alimentation pour l'usage normal seulement à branchement terminé, éprouvé et sûr. INSTALLATION ELECTRIQUE INSTRUCTIONS L'installation électrique ne peut être faite que par le personnel expérimenté, qualifié et titulaire d'un certificat d'aptitude professionnelle aux termes de la loi, qui utilise des matériels aux normes et aux modalités d'installation. La maison décline toute responsabilité pour les installations réalisées par des personnes incompétents et pour les installations qui ne respectent pas les règles en vigueur en matière de sécurité électrique (soit les modalités, soit les matériels).
DONNÉES TECHNIQUES ELECTRIQUES
Les données techniques électriques sont visibles à l'intérieur de la hotte après avoir enlevé les filtres antigras.
BRANCHEMENT AU RESEAU ELECTRIQUE
Le cable flexible d’alimentation fourni est dèjà branché intérieurement et il sort de la hotte à proximité du conduit d’échappement de l’air. On peut exécuter deux types d’installation électrique: ■ installation fixe; ■ installation par fiche sur une prise. INSTRUCTIONS A SUIVRE EN CAS DE REPARATION Les réparations y compris le remplacement eventuel du cable d'alimentation doivent être effectuées seulement par le personnel qualifié et titulaire d'un certificat d'aptitude professionnelle avec des modalités, des outils et du matériel aux termes de la loi. Les réparations effectuées par d'autres personnes peuvent être dangereuses et peuvent causer des électrocutions et des risques d'incendie.
AVEC TIROIR FERME’: En appuyant sur la touche pour moins de 3 secondes, le tiroir s’ouvre jusqu’à la fin. En appuyant sur la touche pour plus que 3 secondes, l’on active la fonction NETTOYAGE et un signal sonore se fait entendre chaque 10 secondes. Pendant la fonction NETTOYAGE le tiroir ne s’ouvre pas. En appuyant sur la touche pour plus que 3 secondes, l’on sort de la fonction NETTOYAGE. SI LE TIROIR EST OUVERT: En appuyant sur la touche le tiroir se ferme juqu’à la fin seulement si le segment aspiration estétique est bien monté. Si le tiroir ne bouge pas apres avoir appuyé sur la touche et l’on entend 5 signales sonores, cela veut dire que le segment d’aspiration estétique n’est pas bien à sa place. Replacez le à sa place et appuyer à nouveau sur la touche. Pendant l’ouverture/fermeture si le tiroir rencontre des obstacles le mouvement s’arrête, 4/2 signales sonores sont emis. Appuyez à nouveau sur la touche / / pour faire repartir le mouvement.
Cette touche arrête le moteur si en marche. Avec la telecommande (accessoire) chaque fois que Vous appuyez sur la touche l’on diminue la vitesse du moteur juqu’à l’arrêt complet.
Si la touche est allumée cela veut dire que le moteur marche à la vitesse de la touche. Le moteur peut marcher seulement si le segment d’aspiration ésthetique est bien monté. Si la vitesse qui correspond à la touche appuyée n’est pas active, alors le moteur s’allume à cette vitesse. Si la vitesse qui correspond à la touche appuyée est active, l’on fait partir la fonction TIMER. Avec le TIMER la lumière de la touche clignote et le moteur s’arrête après 10 minutes de façon automatique. Avec la télécommande (accessoire) chaque fois que Vous appuyez sur la touche l’on augmente la vitesse du moteur et chaque fois que Vous appuyez sur la touche l’on diminue la vitesse du moteur jusqu’à l’arrêt complet. Avec la touche la fonction TIMER est activée et le moteur s’arrête après 10 minutes de façon automatique.
Avec cette touche l’on active la vitesse intensive et la lumière de la touche / / clignote, le moteur est activé à la plus haute vitesse pour 10 minutes, apres lesquels le moteur retourne automatiquement à la vitesse 2. Avec la télécommande (accessoire) et avec le moteur en vitesse 3, en appuyant sur la touche l’on active la vitesse intensive.
Si la hotte à la lumière, avec cette touche l’on allume et l’on eteint la lumière. Quand la lumière est allumée la touche / / a une lumière31
INDICATEUR DE SATURATION FILTRES ANTIGRAS: Après circa 100 heures de fonctionnement du moteur, un signal sonor periodique est activé qui rappelle de nettoyer les filtres antigas et la touche commence à clignoter. Nettoyer tout de suite les filtres antigas et faire le reset du compteur. RESET OU REMISE A ZERO DU COMPTEUR: Si l’indication de saturation filtres antigras est active, avec moteur eteint, appuyer deux fois en succession sur la touche ; pour confimer que le reset a eté fait un signale sonore est emis. Avec la télécommande (accessoire) l’appuye sur la touche .
ENTRETIEN FILTRES ANTIGRAS Les filtres antigras servent pour retenir les gras qui sont généralement présents dans les fumées de cuisson et pour éviter que le moteur se détériore: il peuvent être lavés à la main ou en lave- vaisselle. Pour le lavage à main, il suffit d’utiliser de l’eau chaude et du savon, de brosser avec force plusieurs fois et de le rincer avec de l’eau courante. A la fin du lavage le filtres antigras doivent être essuyés et remontés correctement. Dans ce paragraphe il y a des instructions auxquelles l’on conseille de se conformer. Il est possible que après le lavage le filtre montre une légère décoloration. L’on conseille de laver les filtres antigas après 50-100 heures d’emploi du plan de cuisson. Si le filtres antigras sont très sales le moteur arrive à aspirer seulement peu d’air, avec diminution de performance. Les gras qui s’accumulent sur les filtres antigras, si non lavés periodiquement sont facilement inflammables et peuvent causer des incendies. La maison constructrice décline toute responsabilité pour les incendies causés par le mauvais entretien des filtres antigras. Ne pas installer ou supprimer les filtres à graisse avec le moteur en marche. Ne jamais faire fonctionner l'aspirateur sans les filtres installés. La société décline toute responsabilité si l'avertissement ci-dessus était pas tenu compte.
LES FILTRES A CHARBON
Les filtres à charbon ils servent pour retenir les odeurs des fumées de la cuisine. L'usage des filtres à charbon est obligatoire si on utilise la hotte comme filtrante. Suivre la notice du filtre charbon pour ce qui concerne le montage, l’emploi et les methodes de régénération/remplacement.32 Filtres charbon qui ne sont pas régénérables: L’on conseille de remplacer les filtres charbon après circa 300-400 heures d’emploi du plan de cuisson. Les filtres charbon qui ne sont pas régénérables ne peuvent ni être lavés, ni régénèrés mais doivent être remplacés quand ils sont épuisés. REPLACEMENT DES LAMPES (le cas échéant) Remplacez toujours les lampes avec des nouvelles lampes qui ont les mêmes caractéristiques électriques. Avant de remplacer les lampes, vous assurer qu’elles soient froides, et que l'alimentation électrique soit completement exclue. Suivre les phases montrées dans les figures de la série L. Brancher à nouveau à l’èlectricité. Si la lumière ne fonctionne pas contrôler que les lampes soient bien montées. NETTOYAGE Pour garder la hotte en bon état, la nettoyer periodiquement en suivant ce qui suit. Assurez-vous que l'alimentation électrique soit excluse. La substance détergente qu’on vous recommande est une solution d'eau et de SAVON LIQUIDE NEUTRE. Il est très important que le savon liquide soit sans grains qui peuvent érafler la surface. La solution doit être appliquée sur un chiffon moelleux et ensuite on frotte le manteau avec le chiffon. Il est important de suivre le sens du satinage avec le chiffon. Il est absolument interdi de verser des liquides directement sur la hotte. Le chiffon doit être sans boutons, fermetures éclair,boutons-pression ou d'autres choses qui peuvent érafler la surface. Il est absolument interdit d'utiliser des solvants chimiques, des produits aggressifs, granuleux ou abrasifs, des essences, des alcools ou des similaires qui pourraient compromettre l'aspect extérieur du manteau. La maison constructrice ne répond pas de dégâts fonctionnels et esthétiques causés par le nettoyage fait avec des produits inappropriés ou d'une façon inadéquate. Bien que le nettoyage attardez pas trop sur les clés pour éviter tout allumage accidentel. DERANGEMENT Si la hotte aspirante ne repond pa aux commandes, débrancher la hotte pour ca 1 minute en enlevant la fiche d’alimentation on l’interrupter de securité et ensuite rebrancher la hotte. Si le comportement de la hotte semble etrange, lire le paragraphe pour la remise à zero de filtres concernant le contrôle de Votre hoote (voir FONCTIONS ET USAGE). Si la puissance d'aspiration a diminué en sorte que les intervalles de nettoyage du filtre sont remplies. Vérifiez également qu'il n'a pas été aspirés accidentalemnte objets étrangers (tels que des chiffons de nettoyage) et si ceux-ci se trouvent dans le canal pour vérifier que les connexions de canal ne sont pas affectés.33
MARQUE POUR DIRECTIVE EUROPEENNE
Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CEE. Le symbole à coté sur le produit ou son emballage indique que ce produit ne peut être traité come déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon,seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où Vous avez acheté le produit.34
