Kick 15 - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié bi-amplifié
Marque	Alto
Modèle	Kick 15
Puissance de crête	400 watts
Puissance continue	200 watts
Transducteur basses fréquences	15 pouces
Transducteur hautes fréquences	1 pouce
Nombre de canaux mixage	4 canaux avec entrées ligne stéréo et entrée XLR sur canal 1
Processeur d'effets	Intégré (Alesis), 256 effets (16 effets × 16 variations)
Égalisation	Graves et aigus par canal
Entrées audio	1 entrée micro XLR, 4 entrées ligne 1/4", 1 entrée auxiliaire RCA stéréo
Sorties audio	Sorties principales XLR et 1/4", sortie casque 1/4" avec réglage volume, sortie parallèle, sortie caisson d'extrêmes graves
Entrée pédale	Oui, pour activation/dérivation des effets
Alimentation	Câble d'alimentation secteur inclus
Mise à la terre	Interrupteur de mise à la terre pour réduire les bruits
Ventilation	Orifice de ventilation avec ventilateur
Support	Support en acier pliant intégré pour angle de monitorage
Entretien	Maintenir l'orifice de ventilation dégagé ; utilisez un chiffon sec pour le nettoyage
Sécurité	Éteignez l'appareil avant de brancher/débrancher ; volume à zéro avant mise sous tension
Réparabilité	Adressez-vous à un service technique agréé pour toute réparation
Accessoires inclus	Câble d'alimentation, guide d'utilisation, livre des consignes de sécurité

FOIRE AUX QUESTIONS - Kick 15 ALTO

Comment brancher un microphone sur le Kick 15 ?

Utilisez un câble XLR pour brancher un microphone à l'entrée MICROPHONE située sur le panneau arrière.

Comment régler le volume principal ?

Utilisez le bouton VOLUME PRINCIPAL (MAIN MIX) sur le panneau supérieur pour ajuster le niveau sonore global.

Comment ajouter des effets à un canal ?

Tournez le potentiomètre EFFETS du canal correspondant, puis sélectionnez un effet avec le bouton EFFETS PRÉDÉFINIS et une variation avec VARIATIONS D'EFFET.

Puis-je connecter un lecteur MP3 ?

Oui, utilisez l'entrée AUXILIAIRE (RCA stéréo) sur le panneau arrière pour brancher un lecteur MP3 ou autre appareil audio.

Comment utiliser la sortie casque ?

Branchez un casque stéréo (fiche 1/4 po) dans la sortie HEADPHONES et ajustez le volume avec le bouton VOLUME CASQUE.

Comment activer/désactiver les effets rapidement ?

Branchez une pédale (contacteur au pied 1/4 po TRS) dans l'entrée PÉDALE pour activer ou désactiver les effets en appuyant sur la pédale.

Que faire si l'amplificateur surchauffe ?

Assurez-vous que l'orifice de ventilation n'est pas obstrué et que le ventilateur fonctionne. Éteignez l'appareil et laissez-le refroidir avant de le réutiliser.

Comment réduire les bruits indésirables ?

Activez l'interrupteur MISE À LA TERRE (GROUND LIFT) sur le panneau arrière pour éliminer les ronflements ou bourdonnements.

Puis-je connecter un second amplificateur Kick ?

Oui, utilisez la sortie PARALLELE (1/4 po stéréo) pour relier un autre Kick 15 en maître/esclave. Le maître contrôle l'audio et le volume.

Comment entretenir le haut-parleur ?

Nettoyez l'extérieur avec un chiffon sec et assurez-vous que les orifices de ventilation restent libres. Évitez l'humidité et les températures extrêmes.

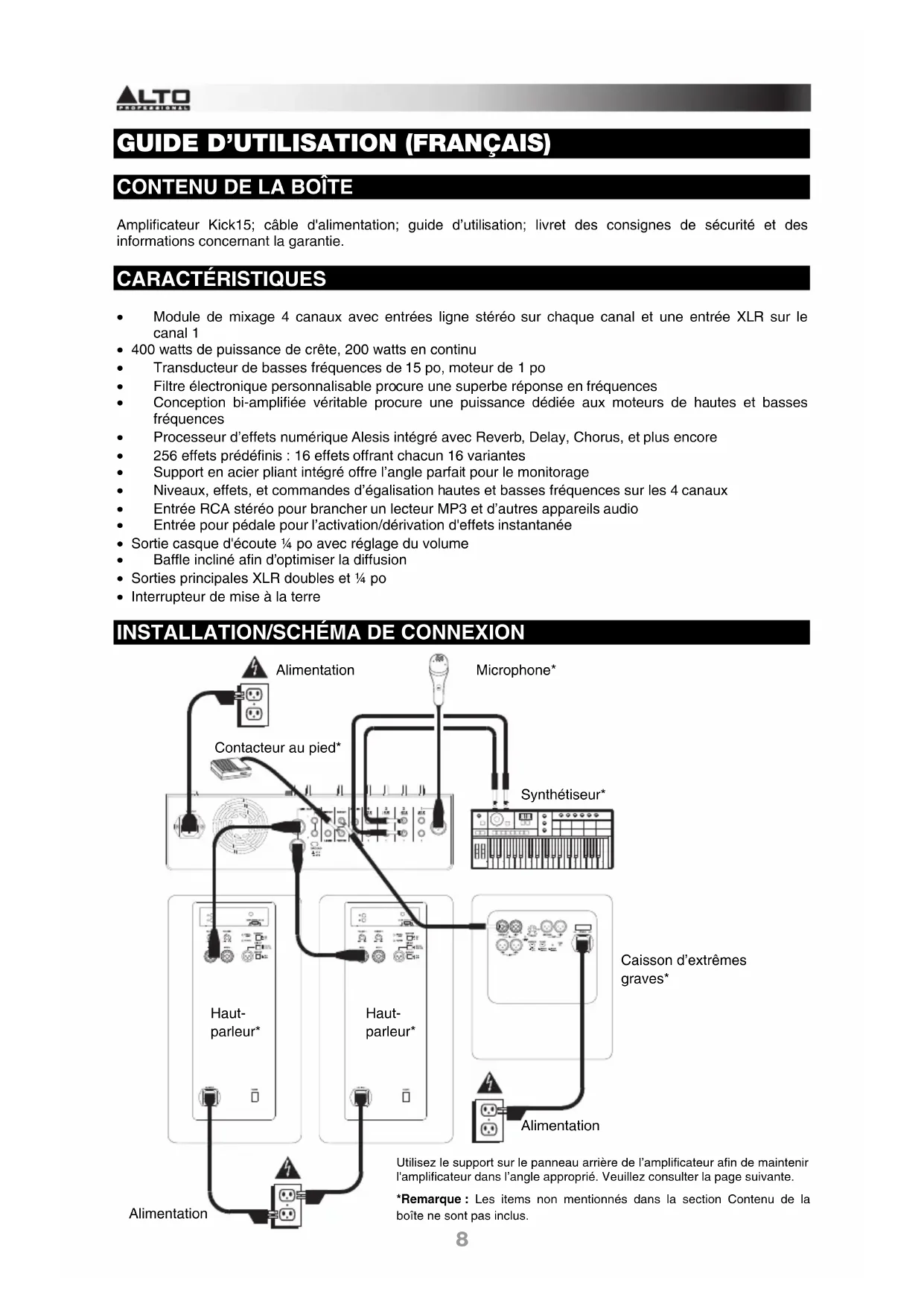

MODE D'EMPLOI Kick 15 ALTO

Amplificateur Kick15; cable d'alimentation; guide d'utilisation; livre des consignes de sécurité et des informations concernant la garantie.

CHARACTERISTIQUES

Module de mixage 4 canaux avec entrées ligne stéreo sur chaque canal et une entree XLR sur le canal 1
- 400 watts de puissance de crete, 200 watts en continu
Transducteur de basses fréquences de 15 po, moteur de 1 po
Filtre electronicque personalisable procure une superbe reponse en fréquences
Conception bi-amplifiée veritable procure une puissance dédiée aux moteurs de hautes et basses fréquences
- Proceseur d'effets numérique Alesis intégré avec Reverb, Delay, Chorus, et plus encore
256 effets prédéfinis : 16 effets offrant chacun 16 variantes
Support en acier pliant intégré offre l'angle parfait pour le monitorage
Niveau, effets, et commandes d'égalisation haute et basses fréquences sur les 4 canaux
- Entrée RCA stéreo pour brancher un lecteur MP3 et d'autres appareils audio
- Entrée pour pédale pour l'activation/dérivation d'affets instantanée
Sortie casque d'ecoute 1 / 4 po avec reglage du volume
Baffle inclineafin d'optimiser la diffusion
Sorties principales XLR doubles et 1 / 4 po
- Interrupteur de mise à la terre

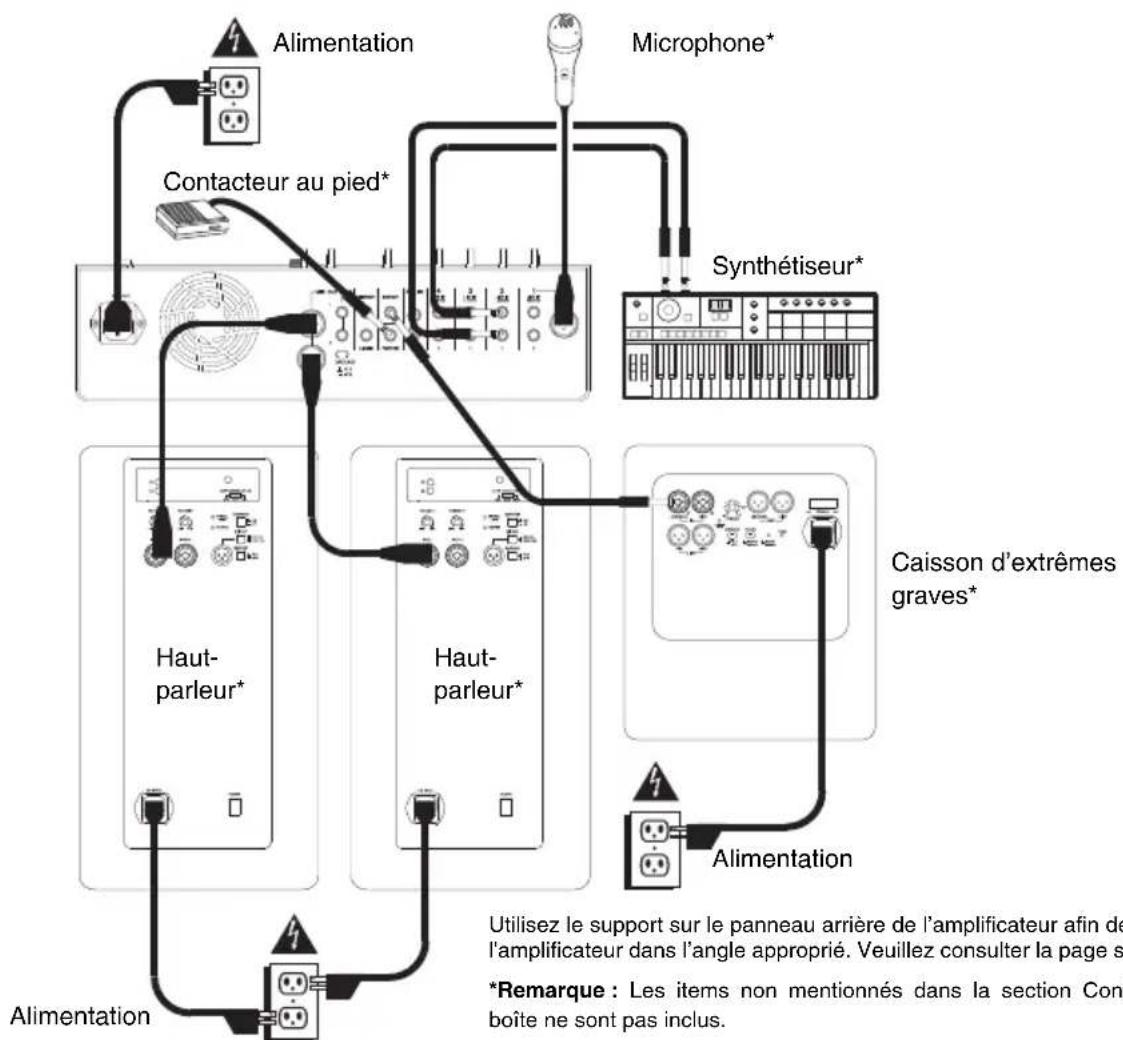

INSTALLATION/SCHEMA DE CONNEXION

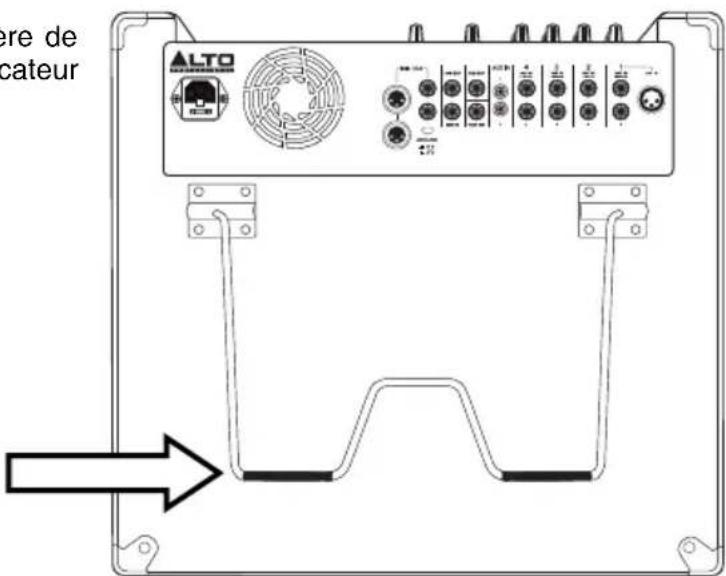

SUPPORT

Utilisez le support sur le panneau arrière de l'amplificateur afin de maintainir l'amplificateur dans l'angle approprié.

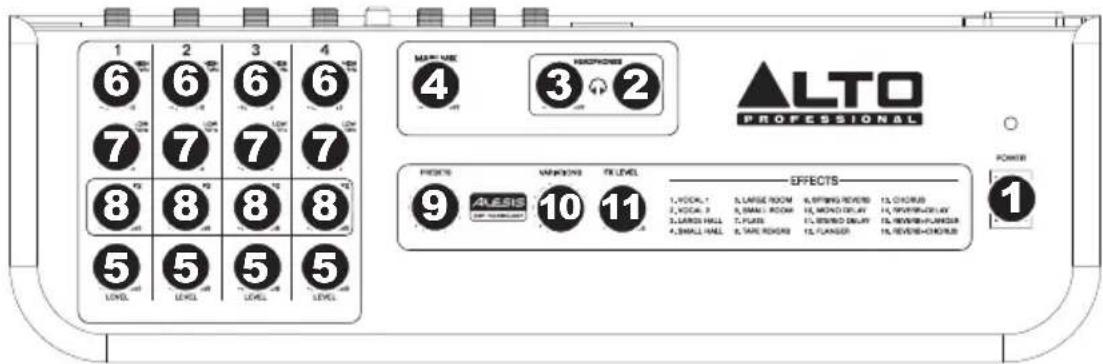

PANNEAU SUPÉRIEUR

1. INTERRUPEUR D'ALIMENTATION - Cet interrupteur permet demettre l'amplificateur sous et hors tension. Assurez-vous que les boutons du volume principal (MAIN MIX) et du casque d'ecoute (HEADPHONES) soient complètement fermes (« zéro ») avant de mettre l'appareil sous tension. La DEL au-dessus de cet interrupteur s'allume lorsque l'amplificateur est sous tension.
2. SORTIE CASQUE D'ÉCOUTE - Cette sortie permet de brancher un casque d'écoute stéreo doté d'une fiche de 14 po.
3. VOLUME CASQUE - Ce bouton ajuste les niveaux de la sortie du casque d'écoute (HEADPHONES).
4. VOLUME PRINCIPAL - Ce bouton permet d'ajuster le volume principal de l'amplificateur.
5. POTENTIOMÉTURE DE CANAL - Ces potentiomètres permettent d'ajuster le niveau de l'audio du canal correspondant.
6. POTENTIOMÉTURE D'ÉGALISATION (AIGUÉS) - Ces potentiomètres permettent d'ajuster le niveau des hauteures féquences du signal audio du canal correspondant.
7. POTENTIOMÉTURE D'ÉGALISATION (GRAVES) - Ces potentiétres permettent d'ajuster le niveau des basses fréquences du signal audio du canal correspondant.
8. POTENTIOMÉTURE DES EFFETS - Ces potentiomètres permettent d'ajuster la quantité d'effet ajouter à l'audio du canal correspondant.
9. EFFETS PRÉDÉFINIS - Ce bouton permet de sélectionner un effet à ajouter.
10. VARIATIONS D'EFFET - Ce bouton permet de selectionner une des variations de l'effet.
11. NIVEAU DES EFFETS - Ces potentiometres permettent d'ajuster la quantité d'effet ajouter au mix principal.

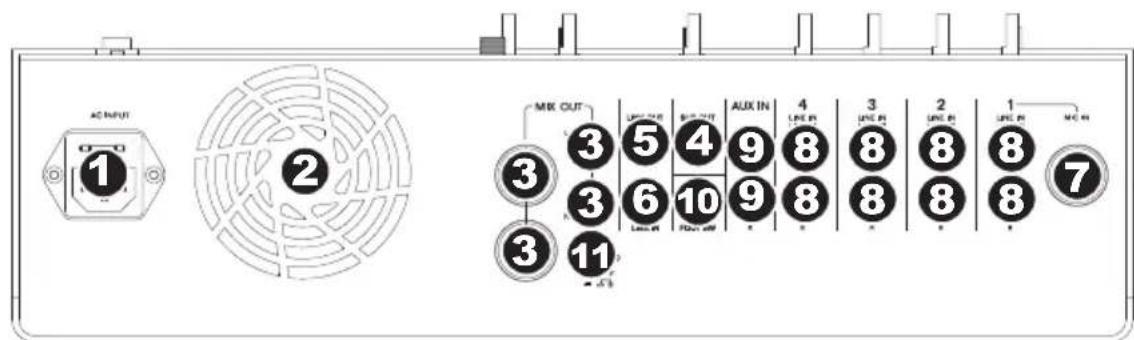

PANNEAU ARRIÈRE

1. ENTRÉE D'ALIMENTATION - Branchez le cable d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur d'alimentation est réglé sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. ORIFICE DE VENTILATION - Assurez-vous de maintainir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
3. SORTIE PRINCIPALE - Utilisez des cables standards XLR symétriques ou 14 po mono TRS symétriques afin de brancher ces sorties aux entrées des haut-parleurs.
4. SORTIE CAISSON D'EXTRÉMES GRAVES - Utilisé un cable 14 po mono TRS symétrique standard afin de brancher cette sortie à un caisson d'extrêmes graves facultatif.

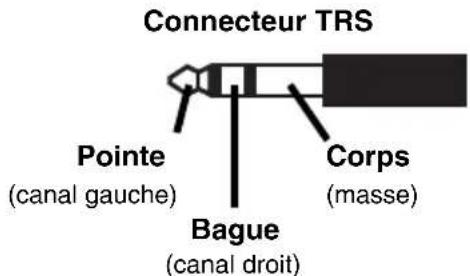

5. SORTIE PARALLELE - Utilisez un cable 14 po stéreo TRS asymétrique standard afin de brancher cette sortie à l'entrée parallele d'un second amplificateur Kick facultatif (non inclus). Lors de l'utilisation de cette sortie, cet amplificateur devient maître, c.-à-d. qu'il commande l'audio, le volume, etc. acheminé à l'autre amplificateur qui est branché à cette sortie (les deux amplificateurs projetten le même signal en parallele). En outre, vous pouvez utiliser un cable de répartition 14 po stéreo TRS afin de brancher cette sortie à deux haut-parleurs (gauche et droit), deux canaux (gauche et droit) d'une console de mixage externe, etc.
6. ENTREE PARALLELE - Utilisez un cable 14 po stéreo TRS asymétrique standard afin de brancher cette entrée à la sortie parallele d'un second amplificateur Kick facultatif (non inclus). Lors de l'utilisation de cette entrée, cet amplificateur devient l'escape, c.-à-d. que l'audio, le volume, etc. sont commandés par l'autre amplificateur qui est branché à cette entrée (chacun des amplificateurs projette une version mono du signal).
7. ENTREE MICROPHONE-Utilizez un cable XLR afin de brancher un microphone a cette entree.
8. ENTRÉE LIGNE - Utilisez des cables ¼ po TRS standards pour brancher des instruments à niveau ligne ou des sources audio à ces entrées. Lors de l'utilisation d'une source audio mono, utilisez uniquement l'entrée « L/MONO ».)
9. ENTREE AUXILIAIRE - Utilisez un cable RCA stereo standard pour brancher des sources audio à niveau ligne à ces entrées.
10. ENTRÉE PÉDALE - Cette entrée permet de brancher un contacteur au pied TRS de ¼ po (non inclus). Un contacteur au pied permet d'activer/désactiver le processeur d'effets intégré de l'amplificateur.
11. INTERRUPEUR DE MISE À LA TERRE – Activer cet interrupteur permet demettre à la terre l'amplificateur et de réduire les bruits indésirables.
