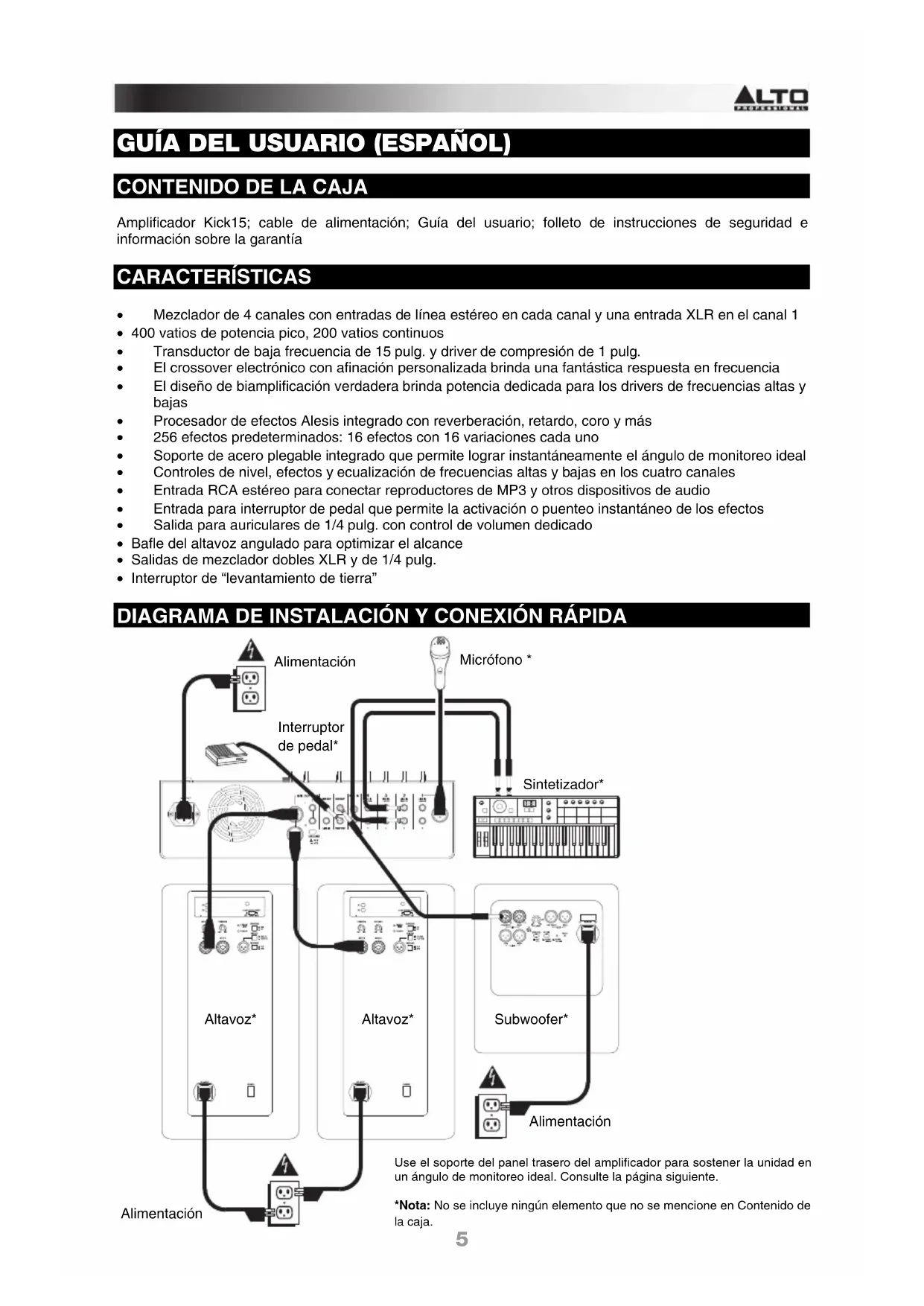

MANUAL DE USUARIO Kick 15 ALTO
Amplificador Kick15; cable de alimentación; Guía del usuario; folleto de instrucciones de seguridad e información sobre la garantía CARACTERÍSTICAS
- Mezclador de 4 canales con entradas de línea estéreo en cada canal y una entrada XLR en el canal 1
- 400 vatios de potencia pico, 200 vatios continuos
- Transductor de baja frecuencia de 15 pulg. y driver de compresión de 1 pulg.
- El crossover electrónico con afinación personalizada brinda una fantástica respuesta en frecuencia
- El diseño de biamplificación verdadera brinda potencia dedicada para los drivers de frecuencias altas y bajas
- Procesador de efectos Alesis integrado con reverberación, retardo, coro y más
- 256 efectos predeterminados: 16 efectos con 16 variaciones cada uno
- Soporte de acero plegable integrado que permite lograr instantáneamente el ángulo de monitoreo ideal
- Controles de nivel, efectos y ecualización de frecuencias altas y bajas en los cuatro canales
- Entrada RCA estéreo para conectar reproductores de MP3 y otros dispositivos de audio
- Entrada para interruptor de pedal que permite la activación o puenteo instantáneo de los efectos
- Salida para auriculares de 1/4 pulg. con control de volumen dedicado
- Bafle del altavoz angulado para optimizar el alcance
- Salidas de mezclador dobles XLR y de 1/4 pulg.

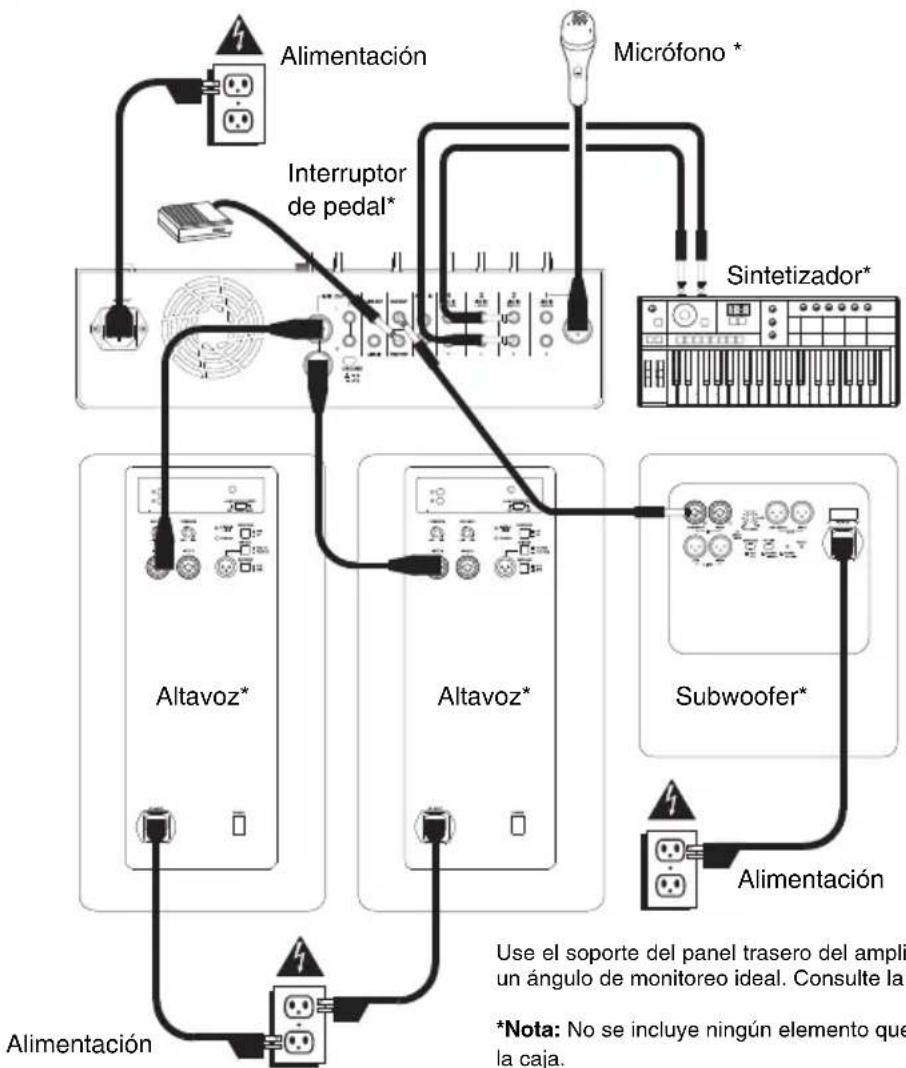

- Interruptor de “levantamiento de tierra” DIAGRAMA DE INSTALACIÓN Y CONEXIÓN RÁPIDA

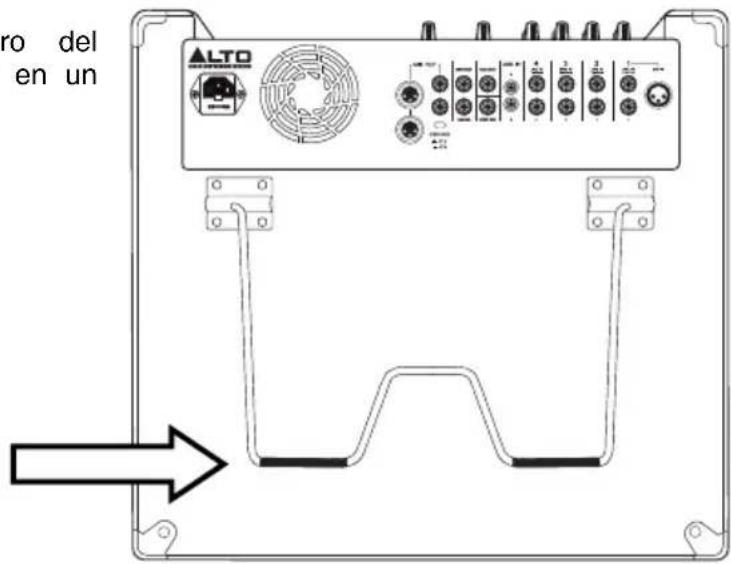

Use el soporte del panel trasero del amplificador para sostener la unidad en un ángulo de monitoreo ideal. Consulte la página siguiente. *Nota: No se incluye ningún elemento que no se mencione en Contenido de la caja. Micrófono * Alimentación Subwoofer* Sintetizador* Alimentación Alimentación Interruptor de pedal* Altavoz* Altavoz*6 SOPORTE Use el soporte del panel trasero del amplificador para sostener la unidad en un ángulo de monitoreo ideal.
1. INTERRUPTOR DE ENCENDIDO – Se usa para encender y apagar el amplificador.
Asegúrese de que la perilla MAIN VOL (Volumen principal) y HEADPHONES VOLUME (Volumen de auriculares) estén ajustadas a "cero" antes de encenderlo. Cuando el amplificador está encendido, el LED de arriba de este interruptor se ilumina.
2. SALIDA PARA AURICULARES – Conecte aquí sus auriculares estéreo de 1/4 pulg.
3. VOLUMEN DE AURICULARES – Gire esta perilla para ajustar el volumen de la salida
HEADPHONES (Auriculares).
4. VOLUMEN PRINCIPAL – Accione esta perilla para ajustar el volumen principal del
5. NIVEL DE CANAL – Gire esta perilla para ajustar el nivel del canal correspondiente.
6. ECUALIZACIÓN DE AGUDOS DEL CANAL – Gire esta perilla para ajustar el nivel de las
frecuencias altas (agudos) del canal.
7. ECUALIZACIÓN DE GRAVES DEL CANAL – Gire esta perilla para ajustar el nivel de las
frecuencias bajas (graves) del canal.
8. EFECTOS DEL CANAL – Gire esta perilla para ajustar la proporción del efecto
seleccionado actualmente que se aplica al canal.
9. EFECTOS PRESELECCIONADOS – Gire esta perilla para seleccionar un efecto.
10. VARIACIONES DE EFECTOS – Gire esta perilla para seleccionar variaciones diferentes
del efecto seleccionado.
11. NIVEL DEL EFECTO – Gire esta perilla para ajustar la proporción del efecto seleccionado

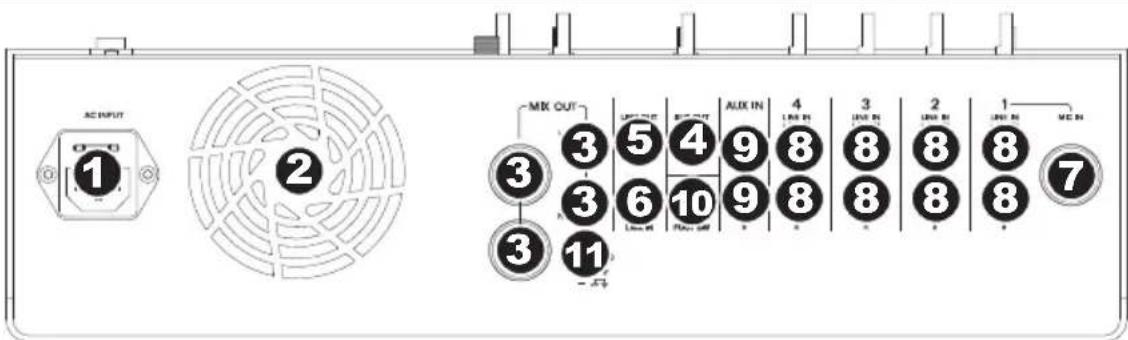

actualmente que se aplica a la mezcla completa.7 PANEL TRASERO
1. ENTRADA DE ALIMENTACIÓN – Conecte a esta entrada el cable de alimentación
incluido y luego conecte el otro extremo del cable al suministro eléctrico. Asegúrese de que el INTERRUPTOR POWER (Encendido) del panel superior esté en "off" (apagado) cuando enchufe y desenchufe el cable.
2. VENTILADOR DE ENFRIAMIENTO – Mantenga el área frente a esta ventilación libre de
obstáculos. El ventilador que está detrás de la ventilación enfría el amplificador, evitando el recalentamiento.
3. SALIDA DE MEZCLA – Use cables XLR
balanceados o cables TRS mono de 1/4 pulg. balanceados estándar para conectar estas salidas a las entradas de sus altavoces activos.
4. SALIDA PARA SUBWOOFER – Use un
cable TRS mono de 1/4 pulg. balanceado estándar para conectar esta salida a la entrada de un subwoofer alimentado opcional.
5. SALIDA PARA ENLACE – Use un cable TRS estéreo de 1/4 pulg. no balanceado
estándar para conectar esta salida a la entrada LINK IN de un segundo amplificador Kick opcional (que se vende por separado). Cuando usa esta salida, este amplificador será el "maestro": controla el audio, volumen, etc. enviados al amplificador "esclavo" conectado a esta salida (cada amplificador produce la misma señal de salida en paralelo). Como alternativa, puede usar un cable divisor TRS estéreo de 1/4 pulg. para conectar esta salida a dos altavoces (izquierdo y derecho) por separado, dos canales (izquierdo y derecho) de un mezclador externo, etc.
6. ENTRADA PARA ENLACE – Use un cable TRS estéreo de 1/4 pulg. no balanceado
estándar para conectar esta salida a salida LINK IN de un segundo amplificador Kick opcional (que se vende por separado). Cuando usa esta entrada, este amplificador será el "esclavo": sus niveles serán controlados por el amplificador "maestro" conectado a esta entrada (cada amplificador produce una señal mono sumada).
7. ENTRADA PARA MICRÓFONO – Use un cable XLR estándar para conectar un
micrófono a esta entrada.
8. ENTRADA PARA LÍNEA – Use cables TRS de 1/4 pulg. estándar para conectar a estas
entradas instrumentos o fuentes de sonido de nivel de línea. Cuando conecte una fuente de sonido mono, use sólo la entrada "L/MONO" (Izquierda/Mono)
9. ENTRADA AUXILIAR – Use un cable RCA estéreo estándar para conectar una fuente de
nivel de línea a estas entradas.
10. INTERRUPTOR DE PEDAL – Es posible conectar a esta entrada un interruptor de pedal
con enganche TRS de 1/4 pulg. estándar (que se vende por separado. El interruptor de pedal conectado le permite activar y desactivar el procesador de efectos integrado del amplificador.
11. INTERRUPTOR DE TIERRA – Al presionar este interruptor se pone a tierra el

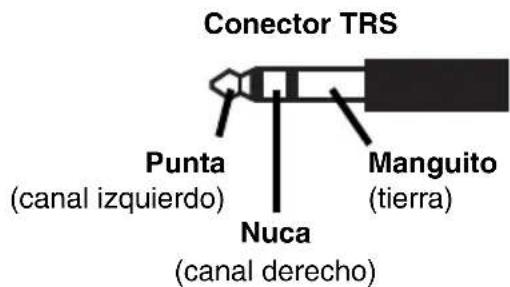

amplificador, lo que puede reducir el zumbido o el ruido. Conector TRS Punta (canal izquierdo) Nuca (canal derecho) Manguito (tierra)8 GUIDE D’UTILISATION (FRANÇAIS)
