Kick 15 - Altoparlante ALTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante amplificato bi-amplificato
Marca	Alto
Modello	Kick 15
Potenza di picco	400 watt
Potenza continua	200 watt
Trasduttore bassi frequenze	15 pollici
Trasduttore alte frequenze	1 pollice
Numero di canali mixaggio	4 canali con ingressi linea stereo e ingresso XLR sul canale 1
Processore di effetti	Integrato (Alesis), 256 effetti (16 effetti × 16 variazioni)
Equalizzazione	Gravi e acuti per canale
Ingressi audio	1 ingresso microfono XLR, 4 ingressi linea 1/4", 1 ingresso ausiliario RCA stereo
Uscite audio	Uscite principali XLR e 1/4", uscita cuffie 1/4" con regolazione volume, uscita parallela, uscita subwoofer
Ingresso pedale	Sì, per attivazione/bypass degli effetti
Alimentazione	Cavo di alimentazione incluso
Messa a terra	Interruttore di messa a terra per ridurre i rumori
Ventilazione	Foro di ventilazione con ventola
Supporto	Supporto in acciaio pieghevole integrato per angolo di monitoraggio
Manutenzione	Mantenere il foro di ventilazione libero; utilizzare un panno asciutto per la pulizia
Sicurezza	Spegnere l'apparecchio prima di collegare/scollegare; volume a zero prima di accendere
Riparabilità	Rivolgersi a un centro di assistenza tecnica autorizzato per qualsiasi riparazione
Accessori inclusi	Cavo di alimentazione, guida all'uso, libretto delle istruzioni di sicurezza

Domande frequenti - Kick 15 ALTO

Come collegare un microfono al Kick 15?

Utilizzare un cavo XLR per collegare un microfono all'ingresso MICROPHONE situato sul pannello posteriore.

Come regolare il volume principale?

Utilizzare il pulsante VOLUME PRINCIPALE (MAIN MIX) sul pannello superiore per regolare il livello sonoro globale.

Come aggiungere effetti a un canale?

Ruotare il potenziometro EFFETTI del canale corrispondente, quindi selezionare un effetto con il pulsante EFFETTI PREDEFINITI e una variazione con VARIAZIONI EFFETTO.

Posso collegare un lettore MP3?

Sì, utilizzare l'ingresso AUXILIARE (RCA stereo) sul pannello posteriore per collegare un lettore MP3 o altro dispositivo audio.

Come utilizzare l'uscita cuffie?

Collegare una cuffia stereo (jack 1/4") all'uscita HEADPHONES e regolare il volume con il pulsante VOLUME CUFFIE.

Come attivare/disattivare rapidamente gli effetti?

Collegare un pedale (interruttore a pedale 1/4" TRS) all'ingresso PEDALE per attivare o disattivare gli effetti premendo il pedale.

Cosa fare se l'amplificatore si surriscalda?

Assicurarsi che il foro di ventilazione non sia ostruito e che la ventola funzioni. Spegnere l'apparecchio e lasciarlo raffreddare prima di riutilizzarlo.

Come ridurre i rumori indesiderati?

Attivare l'interruttore MESSA A TERRA (GROUND LIFT) sul pannello posteriore per eliminare ronzi o ronzii.

Posso collegare un secondo amplificatore Kick?

Sì, utilizzare l'uscita PARALLELA (1/4" stereo) per collegare un altro Kick 15 in configurazione master/slave. Il master controlla l'audio e il volume.

Come manutenere l'altoparlante?

Pulire l'esterno con un panno asciutto e assicurarsi che i fori di ventilazione rimangano liberi. Evitare umidità e temperature estreme.

MANUALE UTENTE Kick 15 ALTO

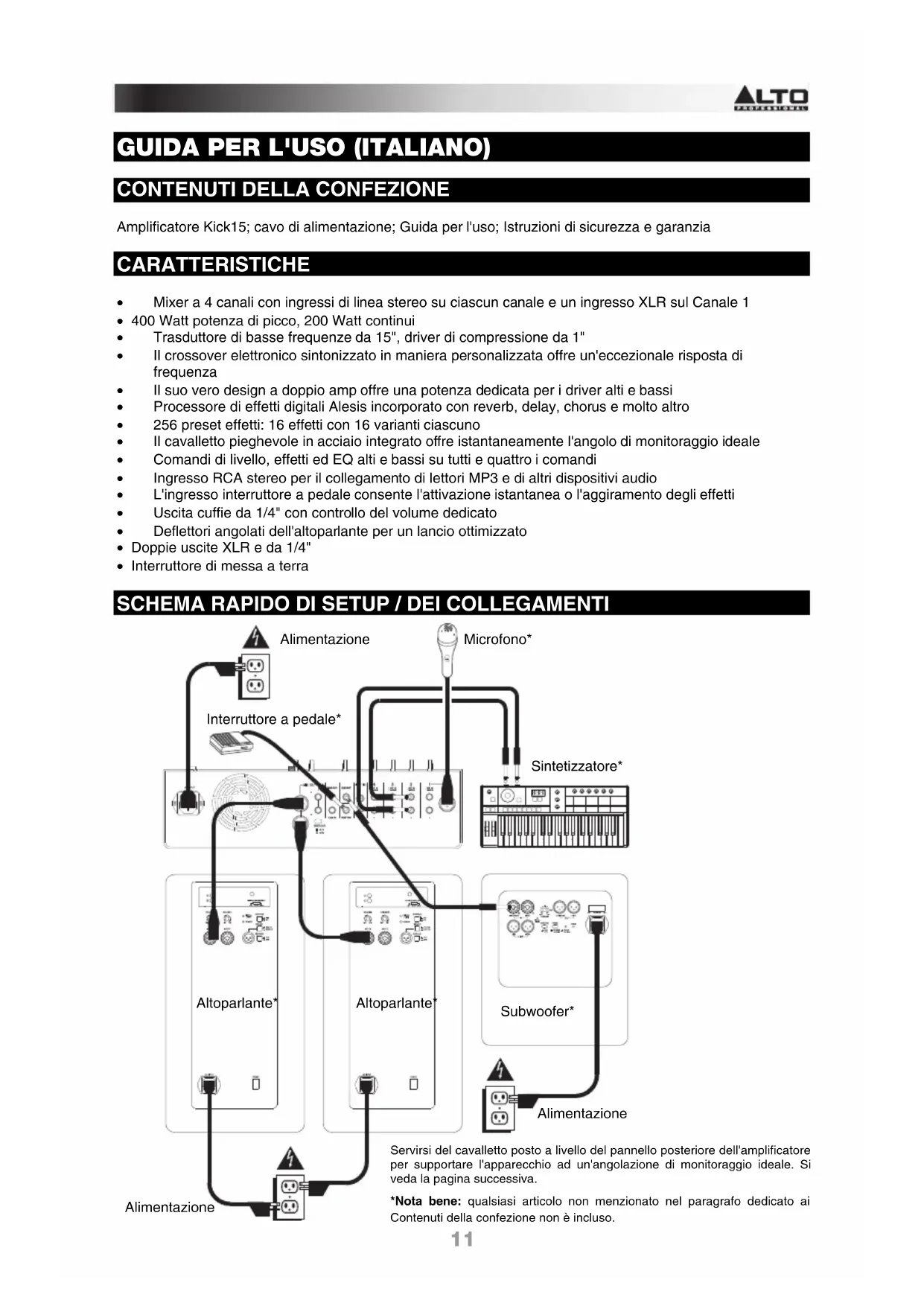

GUIDA PER L'USO (ITALIANO)

CONTENUTI DELLA CONFEZIONE

Amplificatore Kick15; cavo di alimentazione; Guida per l'uso; Istruzioni di sicurezza e garanzia

CARATTERISTICHE

• Mixer a 4 canali con ingressi di linea stereo su ciascun canale e un ingresso XLR sul Canale 1
  400 Watt potenza di picco, 200 Watt continui
• Trasduttore di basse frequenze da 15", driver di compressione da 1"
  Il crossover elettronico sintonizzato in maniera personalizzata offre un'eccezionale risposta di frequenza
  Il suo vero design a doppio amp offre una potenza dedicata per i driver alte bassi
• Processore di effetti digitali Alesis incorpato con reverb, delay, chorus e molto alto
  256 preset effetti: 16 effetti con 16 varianti ciascuno
  Il cavalletto pieghevole in acciaio integrato offre istantaneamente l'angolo di monitoraggio ideale
  Comandi di livello, effetti ed EQ alte bassi su tutti e quattro i comandi
• Ingresso RCA stereo per il collegamento dilettori MP3 e di altri dispositivi audio
  L'ingresso interrutto a pedale consente l'attivazione istantanea o l'aggiramento degli effetti
  Uscita cuffie da 1 / 4'' con controllo del volume dedicato
  Deflettori angolati dell'altoparlante per un lancio ottimizzato
  Doppie uscite XLR e da 1/4"
• Interruttore di messa a terra

SCHEMA RAPIDO DI SETUP / DEI COLLEGAMENTI

Serviri del cavalletto posto a livello del pannello posteriore dell'amplificatore per supportare l'apparecchio ad un'angolazione di monitoraggio ideale. Si veda la pagina successiva.

*Nota bene: qualsiasi articolo non menzionato nel paragrafo dedicato ai Contenuti della confezione non è incluso.

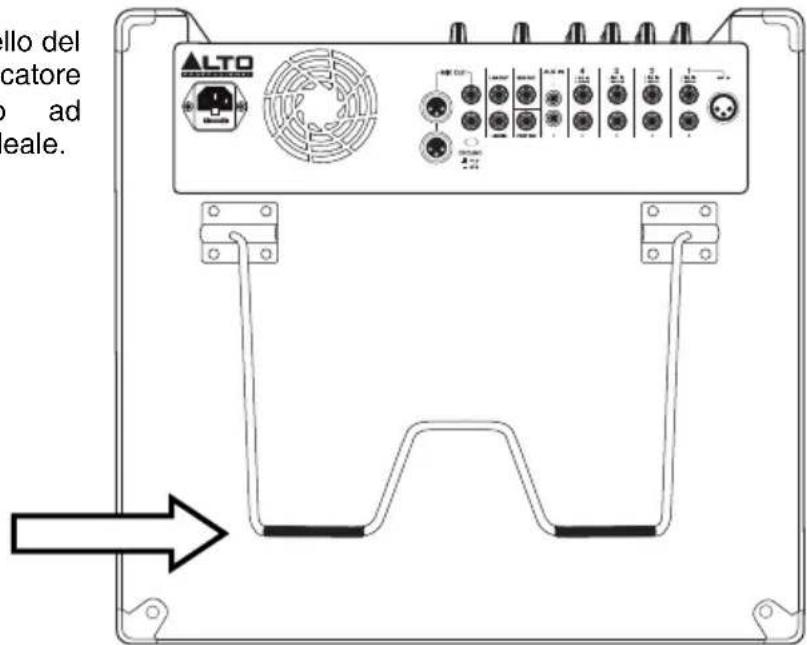

CAVALLETTO

Servirsi del cavalletto posto a livello del pannello posteriore dell'amplificatore per supportare l'apparecchio ad un'angolazione di monitoraggio ideale.

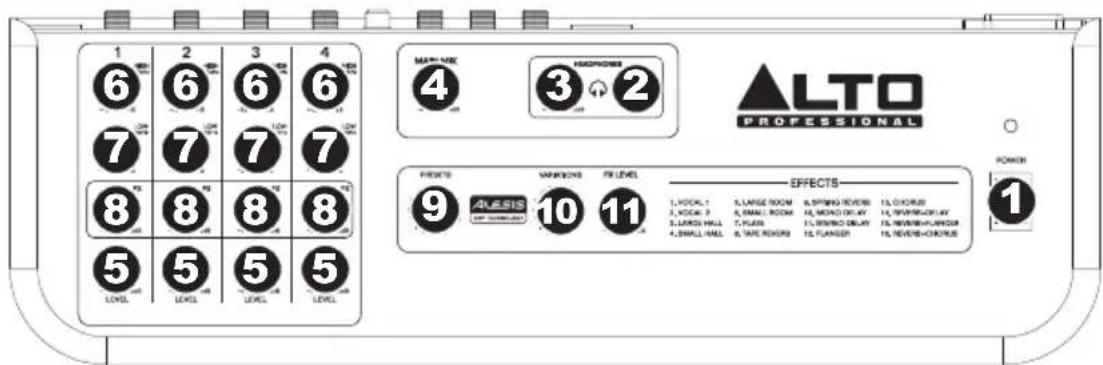

PANNELLO SUPERIORE

1. INTERRUPTORE DI ALIMENTAZIONE (POWER) - Accende e spegne l'amplificatore. Assicurarsi che le manopole MAIN VOL e CUFFIE siano impostate su "zero" prima di accenderlo. Il LED al di sopra di quello interruptore si accende quando l'amplificatore è accesso.
2. USCITA CUFFIE - Collegare a q'esto livello cuffie stereo da 1/4".
3. VOLUME CUFFIE - Girare questa manopola per regolare il livello dell'USCITA CUFFIE.
4. MAIN VOL - Girare esta manopola per regolare il volume principale dell'amplificatore.
5. LIVELLO CANALE - Girare esta manopola per regolare il livello del canale corrispondente.
6. CHANNEL HIGH EQ (eq acuti canale) - Girare esta manopola per regolare il livello delle frequenze alte del canale (acuti).
7. CHANNEL LOW EQ (eq bassi canale)- Girare esta manopola per regolare il livello delle frequenzeasse del canale(bassi).
8. CHANNEL FX (fx canale) - Girare esta manopola per regolare la quantità dell'effetto selezionato da applicare al canale.
9. EFFECT PRESETS (preset effetti) - Girare esta manopola per selezionare un effetto.
10. EFFECT VARIATIONS (varianti effetti) - Girare esta manopola per selezionare diverse varianti dell'effetto selezionato.
11. FX LEVEL (livello fx) - Girare esta manopola per regolare la quantità dell'effetto selezionato da applicare all'intero mix.

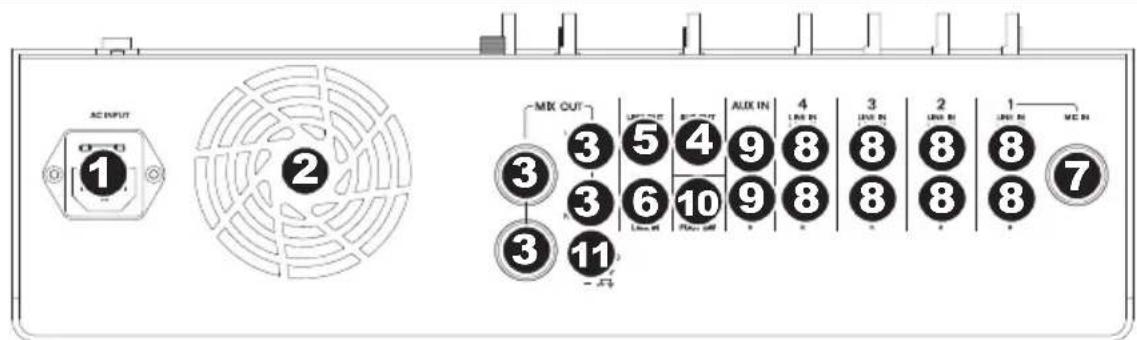

PANNELLO POSTERIORE

1. INGRESSO DI ALIMENTAZIONE - Collegare il cavo di alimentazione in dotazione a quello ingresso, quindi collegare l'alto capo del cavo stesso ad una sorgente di alimentazione. Assicurarsi che l'INTERRUPTORE DI ALIMENTAZIONE a livello del pannello superiore sia su "off" al momento di collegare e scollegare il cavo.
2. VENTOLA DI RAFFREDDAMENTO - Mantenere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
3. USCITA MIX - Servirsi di cavi standard bilanziati XLR o cavi TRS mono bilanziati da 1/4 per collegare queste usciteagli ingressi degli altoparlanti.
4. USCITA SUB - Servirsi di un cavo standard TRS mono bilanziato da 1/4 per collegare questa uscita all'ingresso di un subwoofer opzionale.
5. USCITA LINK - Servirsi di un cavo standard TRS stereo bilanziato da 1/4" per collegare但这a uscita all'ingresso LINK IN di un secondo amplificatore Kick opzionale (venduto separamente). Quando si utilizza但这a uscita, quello amplificatore sare il "master": controlling l'audio, il volume, ecc. inviati all' amplificatore "slave" collegato a但这a uscita (ciascun amplificatore emetterà lo stesso segnale in parallelo). Alternativamente, è possibile utilizzato un cavo splitter stereo TRS da 1/4" per collegare但这a uscita a due altoparlanti distincti (sinistro e destro), due canali (sinistro e destro) di un mixer esterno, ecc.
6. INGRESSO LINK - Serviri di un cavo standard TRS stereo non bilanziato da 1/4 per collegare quello ingresso all'uscita LINK OUT di un secondo amplificatore Kick opzionale (venduto separamente). Quando si utilizza quello ingresso, quello amplificatore sare lo "slave": i loro livelli saranno controllati dall' amplificatore "master" collegato a quello ingresso (ciascun amplificatore emetterà un segnale mono sommato).
7. INGRESSO MIC - Servirsi di un cavo standard XLR per collegare un microfono a quello ingresso.
8. LINE IN - Servirsi di cavi TRS standard da 1/4 per collegare strumenti a livello di linea o fonti audio a quosti ingressi. Al momento di collegare una fonte audio mono, servirsi unicamente dell'ingresso "L/MONO".
9. AUX IN - Servirsi di un cavo standard stereo RCA per collegare una fonte audio a livello di linea a quosti ingressi.
10. INTERRUPTORE A PEDALE - Collegare un interruptatore a pedale standard TRS da 1/4 (venduto separamente) a quello ingresso. L'interruttore a pedale collegato consentirà di attivare/disattivare il processore di effetti incorp.orato dell'amplificatore.
11. INTERRUPTORE DI MESSA A TERRA– La pressione di questo interruptore mette a terra L'amplificatore, riducendo ronzii o rumore.
