Kick 15 - Luidspreker ALTO - Gratis gebruiksaanwijzing en handleiding

Producttype	Bi-versterkte luidspreker
Merk	Alto
Model	Kick 15
Piekvermogen	400 watt
Continuvermogen	200 watt
Laagfrequent transducer	15 inch
Hoogfrequent transducer	1 inch
Aantal mengkanalen	4 kanalen met stereo lijn ingangen en XLR-ingang op kanaal 1
Effectenprocessor	Ingebouwd (Alesis), 256 effecten (16 effecten × 16 variaties)
Equalization	Laag en hoog per kanaal
Audio-ingangen	1 microfoon XLR-ingang, 4 lijn-ingangen 1/4", 1 stereo RCA hulpingang
Audio-uitgangen	Hoofduitgangen XLR en 1/4", koptelefoonuitgang 1/4" met volumeregeling, parallelle uitgang, subwooferuitgang
Pedaalingang	Ja, voor in-/uitschakelen van effecten
Voeding	Netstroomkabel inbegrepen
Aarding	Aardschakelaar om ruis te verminderen
Ventilatie	Ventilatieopening met ventilator
Statief	Ingebouwde vouwbare stalen steun voor monitorhoek
Onderhoud	Houd de ventilatieopening vrij; gebruik een droge doek voor reiniging
Veiligheid	Schakel het apparaat uit voordat u aansluit/ontkoppelt; volume op nul voor inschakelen
Repareerbaarheid	Neem contact op met een erkende technische dienst voor reparaties
Inclusief accessoires	Stroomkabel, gebruiksaanwijzing, veiligheidsinstructies boekje

Veelgestelde vragen - Kick 15 ALTO

Hoe sluit ik een microfoon aan op de Kick 15?

Gebruik een XLR-kabel om een microfoon aan te sluiten op de MICROFOON-ingang aan de achterkant.

Hoe stel ik het hoofdvolume in?

Gebruik de HOOFDVOLUME-knop (MAIN MIX) op het bovenpaneel om het algemene geluidsniveau aan te passen.

Hoe voeg ik effecten toe aan een kanaal?

Draai aan de EFFECTEN-potentiometer van het betreffende kanaal, selecteer vervolgens een effect met de VOORINGESTELDE EFFECTEN-knop en een variatie met EFFECTVARIATIES.

Kan ik een MP3-speler aansluiten?

Ja, gebruik de HULP-ingang (stereo RCA) aan de achterkant om een MP3-speler of ander audioapparaat aan te sluiten.

Hoe gebruik ik de koptelefoonuitgang?

Sluit een stereo koptelefoon (1/4" stekker) aan op de KOPTELEFOON-uitgang en pas het volume aan met de KOPTELEFOONVOLUME-knop.

Hoe schakel ik effecten snel in/uit?

Sluit een pedaal (1/4" TRS voetschakelaar) aan op de PEDAAL-ingang om effecten in of uit te schakelen door op het pedaal te drukken.

Wat te doen als de versterker oververhit raakt?

Zorg ervoor dat de ventilatieopening niet geblokkeerd is en dat de ventilator werkt. Schakel het apparaat uit en laat het afkoelen voordat u het opnieuw gebruikt.

Hoe verminder ik ongewenste ruis?

Schakel de AARDING-schakelaar (GROUND LIFT) aan de achterkant in om brom of gezoem te elimineren.

Kan ik een tweede Kick-versterker aansluiten?

Ja, gebruik de PARALLEL-uitgang (1/4" stereo) om een andere Kick 15 aan te sluiten in master/slave. De master regelt de audio en het volume.

Hoe onderhoud ik de luidspreker?

Reinig de buitenkant met een droge doek en zorg ervoor dat de ventilatieopeningen vrij blijven. Vermijd vocht en extreme temperaturen.

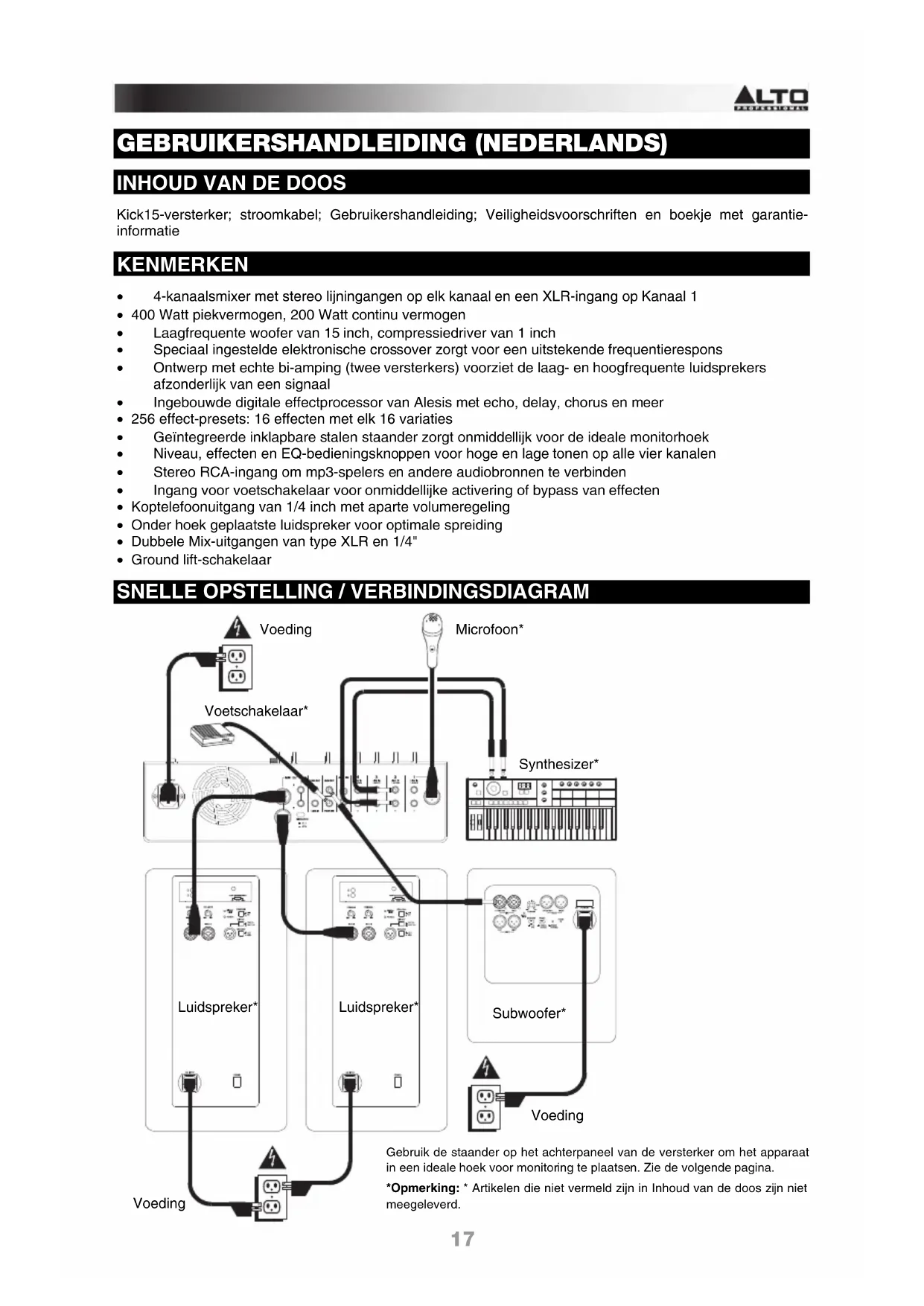

GEBRUIKSAANWIJZING Kick 15 ALTO

Kick15-versterker; stroomkabel; Gebruikershandleiding; Veiligheidsvoorschriften en boekje met garantie-informatie

KENMERKEN

4-kanaalsmixer met stereo lijningangen op elk kanaal en een XLR-ingang op Kanaal 1
400 Watt piekvermögen, 200 Watt continu vermogen

Laagfrequente woofer van 15 inch, compressiedriver van 1 inch
- Speciaal ingestelde elektronische crossover zorgt voor een uitstekende frequentierresponds
- Ontwerp met母公司 bi-amping (twee versterkers) voorziet de laag- en hoogfrequente luidsprekers afzonderlijk van een signalaal
Ingebouwde digitale effectprocessor van Alesis met echo, delay, chorus enmeer
- 256 effect-presets: 16 effecten met elk 16 varieties
Geintegreerde inklapbare stalen staander zorgt onmiddelijk voor de ideale monitorhoek
Niveau, effecten en EQ-bedieningsknoppen voor hoge en lage tonen op alle vier kanalen
- Stereo RCA-ingang om mp3-spelers en andere audiobronnen te verbinden
- Ingang voor voetschakelaar voor onmiddelijkke activering of bypass van effecten
- Koptelefoonuitgang van 1/4 inch met除去的液化物 - Kupkeleefogel (2000)
- Onder hoek geplaatste luidspreker voor optimale spreiding
- Dubbele Mix-uitgangen van type XLR en 1/4"
Ground lift-schakelaar

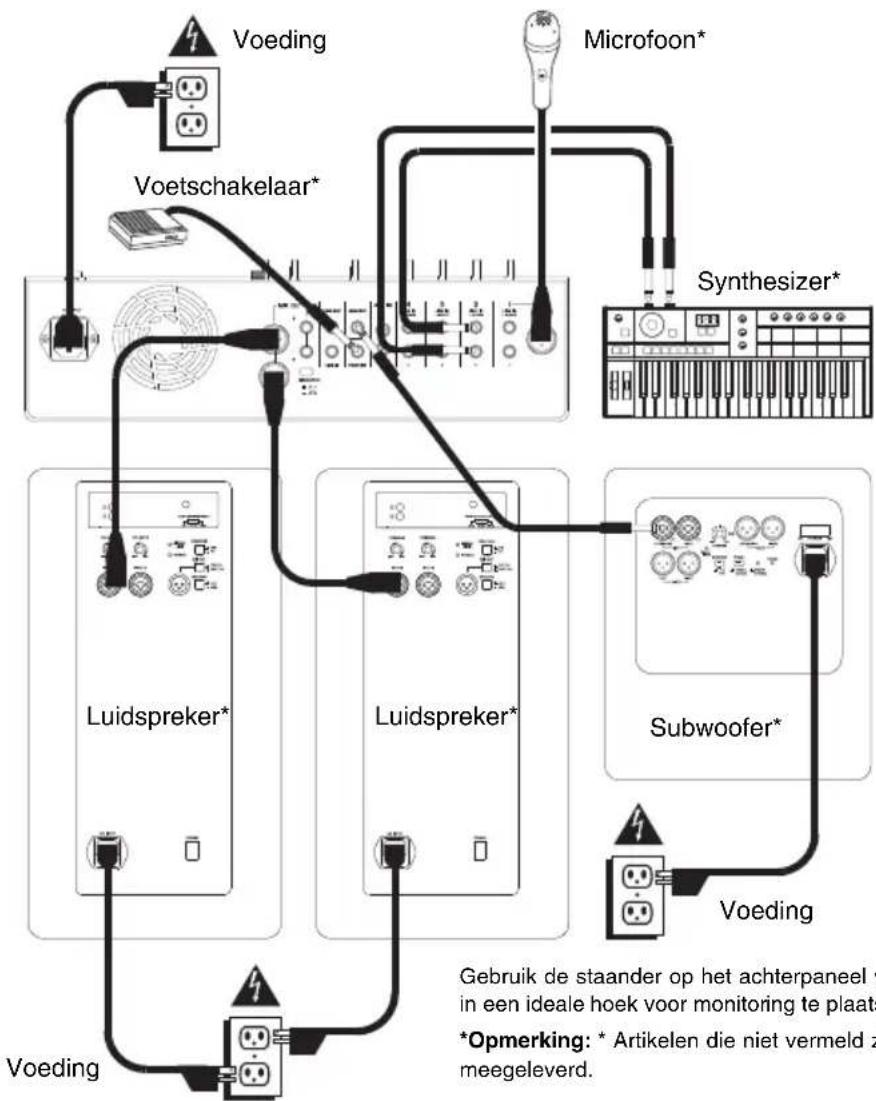

SNELLE OPSTELLING/VERBINDINGSDIAGRAM

Gebruik de staander op het achterpaneel van de versterker om het apparaat in een ideale hoek voor monitoring teplaatsen. Zie de volgende pagina.

*Opmerking: * Artikelen die nicht vermeld zich in Inhoud van de doos+zijn nicht meegeleverd.

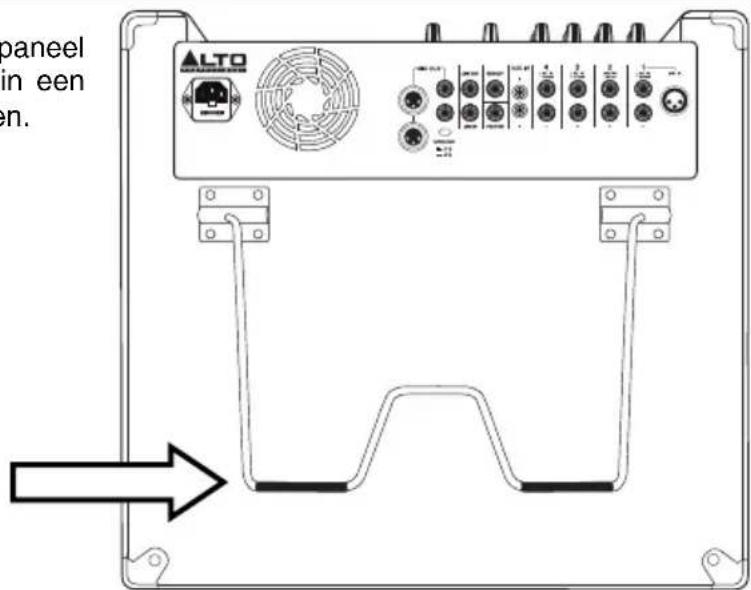

STAANDER

Gebruik de staander op het achterpaneel van de versterker om het apparaat in een ideale hoek voor monitoring teplaatsen.

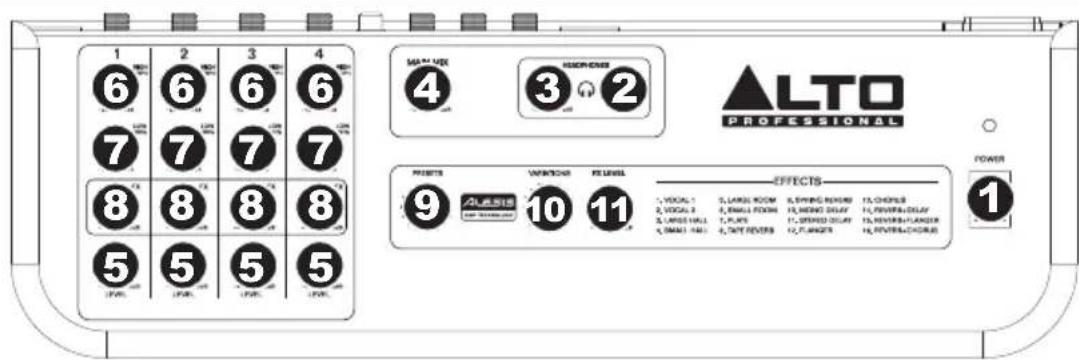

BOVENPANEL

1. AAN/UIT-SCHAKELAAR: schakelt de versterker aan/uit. Zorg ervoor dat de HOOFDVOLUME- en KOPTELEFOONVOLUME-knuppen op "nul" staan voor het inschaken. De LED boven deze schakelaar gaat branden wonneer de versterker is ingeschakeld.
2. KOPTELEFOONUITGANG: Sluit hierop uw 1/4"-stereokoptelefooan aan.
3. KOPTELEFOONVOLUME: Draai aan deze knop om het geluidsniveau van de KOPTELEFOONUITGANG aan te passen.
4. HOOFDVOLUME: Draai aan deze knop om het hoofdvolum van de versterker aan te passen.
5. KANAALNIVEAU: Draai aan deze knop om het niveau van het overeenkomstige kanaal aan te passen.
6. EQ HOOG KANAAL: Draai aan deze knop om het niveau van de hoge tonen (treble) van het kanaal aan te passen.
7. EQ LAAG KANAAL: Draai aan deze knop om het niveau van de lage tonen (bas) van het kanaal aan te passen.
8. KANAALEFFECTEN: Draai aan deze knop om te bepalen hoeveel van het geselecteerde effect aan het kanaal worden toegevoegd.
9. EFFECTPRESETS: Draai aan deze knop om een effect te selecteren.
10. EFFECTVARIATIES: Draai aan deze knop om verschillende varieties van hetzelfde effect te selecteren.
11. EFFECTNIVEAU: Draai aan deze knop om te bepalen hoeveel van het geselecteerde effect aan de volledige mix worden toegevoegd.

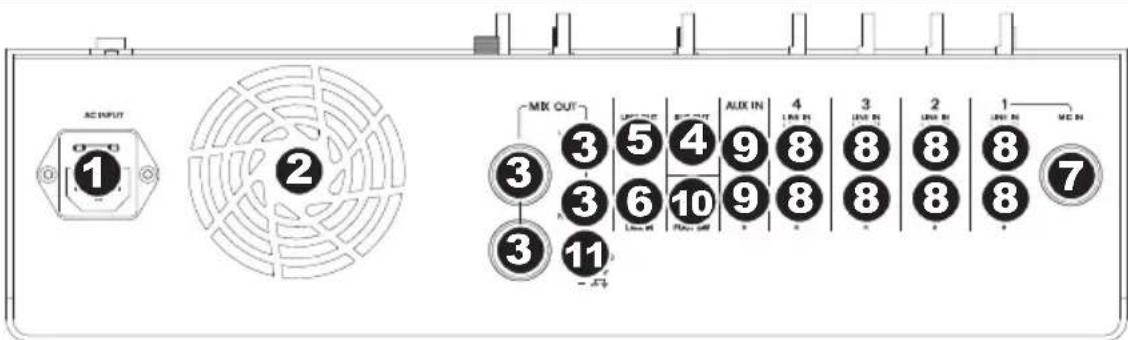

ACHTERPANEL

1. STROOMINGANG: sluit de meegeleverde stroomkabel aan op deze ingang en sluit het andere uiteinde van de kabel aan op een stroombron. Zorg ervoor dat de AAN/UIT-SCHAKELAAR op het bovenpaneel op "uit" staat bij het aansluiten en loskoppelen van de kabel.

2. KOELVENTILATOR: Hou de ruimte voor deze opening vrij van andere voorwerpen. De ventilatorchter deze opening koelt de versterker af en voorkomt oververhitting.

3. MIX OUT: Gebruik standard gebalanceerde XLR-kabels of gebalanceerde 1/4 mono TRSKabels om deze uitgangen aan te sluiten op de ingangen van uw actieve luidsprekers.

4. SUB OUT: Gebruik een standard gebalanceerde 1/4 mono TRS-kabel om dezeuitgang aan te sluiten op de ingang van een optionele versterkte subwoofer.

1. LINK OUT: Gebruik een standard

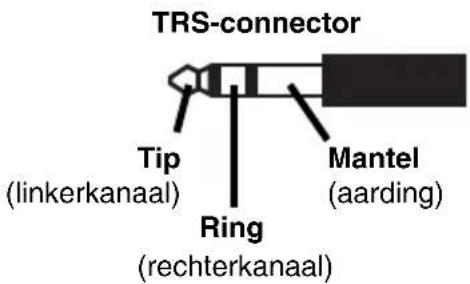

   ongebalanceerde 1/4" stereo TRS-kabel om deze uitgang aan te sluiten op de LINK IN van een optionele tweede Kick-versterker (afzonderlijk te koop). Bij het gebruik van deze uitgang worden deze versterker de 'master'; hij controleert de audio, het volume, enz. die worden verstuurd maar de slave'-versterker die op deze uitgang is aangesloten (elke versterker produeert parallel hetzelfde signaal). Anderzijds kunt ook een 1/4" stereo TRS-splitterkabel gebruiken om deze uitgang aan te sluiten op twee afzonderlijke luidsprekers (links en rechts), twee kanalen (links en rechts) van een externe mixer, enz.

2. LINK IN: Gebruik een standard ongebalanceerde 1/4 stereo TRS-kabel om deze ingang aan te sluiten op de LINK OUT van een optionele tweede Kick-versterker (afzonderlijk te koop). Bij het gebruik van deze uitgang worden deze versterker de 'slave'; zich instellenen worden gecontroleerd door de master'-versterker die op deze ingang is aangesloten (elke versterker produeert een opgeteld monosignaal).

3. MIC IN: Gebruik een standard XLR-kabel om een microfoon op deze uitgang aan te sluiten.

4. LIJNINGANG: Gebruik standard 1/4" TRS-kabels om instrumenten of geluidsbronnen op lijniveau op deze ingangen aan te sluiten. Gebruik bij het aansluiten op een monogeluidsbron enkel de ingang "L/MONO".

5. AUX IN: Gebruik een standard stereo RCA-kabel om een geluidsbron op lijniveau op deze ingangen aan te sluiten.

6. VOETSCH: Op deze ingang kunt u een standard 1/4" TRS-voetschakelaar met vergrendeling (afzonderlijk verkocht) aansluiten. Met een aangesloten voetschakelaar kunt u de ingebouwde effecten van de versterker activeren of deactiveren.

7. AARDINGSSCHAKELAAR: Druk deze knop in om de versterker te aarden, wat brom of ruis kan verminderen.
