Produkttyp	Bi-verstärkter Lautsprecher
Marke	Alto
Modell	Kick 15
Spitzenleistung	400 Watt
Dauerleistung	200 Watt
Tieftonlautsprecher	15 Zoll
Hochtonlautsprecher	1 Zoll
Anzahl der Mischkanäle	4 Kanäle mit Stereo-Line-Eingängen und XLR-Eingang auf Kanal 1
Effektprozessor	Integriert (Alesis), 256 Effekte (16 Effekte × 16 Variationen)
Equalizer	Bässe und Höhen pro Kanal
Audioeingänge	1 XLR-Mikrofoneingang, 4 1/4"-Line-Eingänge, 1 Stereo-RCA-Hilfseingang
Audioausgänge	XLR- und 1/4"-Hauptausgänge, 1/4"-Kopfhörerausgang mit Lautstärkeregelung, Parallelausgang, Subwooferausgang
Fußschaltereingang	Ja, zum Aktivieren/Umgehen der Effekte
Stromversorgung	Netzkabel im Lieferumfang enthalten
Erdung	Erdungsschalter zur Reduzierung von Geräuschen
Belüftung	Belüftungsöffnung mit Lüfter
Ständer	Integrierter klappbarer Stahlständer für Monitorwinkel
Wartung	Halten Sie die Belüftungsöffnung frei; verwenden Sie ein trockenes Tuch zur Reinigung
Sicherheit	Schalten Sie das Gerät vor dem Anschließen/Trennen aus; Lautstärke vor dem Einschalten auf Null stellen
Reparierbarkeit	Wenden Sie sich für Reparaturen an einen autorisierten technischen Kundendienst
Enthaltenes Zubehör	Netzkabel, Benutzerhandbuch, Sicherheitshinweise

Häufig gestellte Fragen - Kick 15 ALTO

Wie schließe ich ein Mikrofon an den Kick 15 an?

Verwenden Sie ein XLR-Kabel, um ein Mikrofon an den MICROPHONE-Eingang auf der Rückseite anzuschließen.

Wie stelle ich die Hauptlautstärke ein?

Verwenden Sie den HAUPTLAUTSTÄRKE-Regler (MAIN MIX) auf der Oberseite, um die Gesamtlautstärke einzustellen.

Wie füge ich einem Kanal Effekte hinzu?

Drehen Sie den EFFEKTE-Regler des entsprechenden Kanals, wählen Sie dann mit der VOREINGESTELLTE EFFEKTE-Taste einen Effekt und mit der EFFEKT VARIATIONEN-Taste eine Variation aus.

Kann ich einen MP3-Player anschließen?

Ja, verwenden Sie den AUX-Eingang (Stereo-RCA) auf der Rückseite, um einen MP3-Player oder ein anderes Audiogerät anzuschließen.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie einen Stereo-Kopfhörer (1/4-Zoll-Klinke) an den KOPFHÖRER-Ausgang an und stellen Sie die Lautstärke mit dem KOPFHÖRER LAUTSTÄRKE-Regler ein.

Wie schalte ich die Effekte schnell ein/aus?

Schließen Sie ein Fußpedal (1/4-Zoll-TRS-Fußschalter) an den FUSSSCHALTER-Eingang an, um die Effekte durch Drücken des Pedals ein- oder auszuschalten.

Was tun, wenn der Verstärker überhitzt?

Stellen Sie sicher, dass die Belüftungsöffnung nicht blockiert ist und der Lüfter funktioniert. Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie es wieder verwenden.

Wie reduziere ich unerwünschte Geräusche?

Aktivieren Sie den ERDUNG-Schalter (GROUND LIFT) auf der Rückseite, um Brummen oder Summen zu beseitigen.

Kann ich einen zweiten Kick-Verstärker anschließen?

Ja, verwenden Sie den PARALLEL-Ausgang (1/4-Zoll-Stereo), um einen weiteren Kick 15 als Master/Slave zu verbinden. Der Master steuert Audio und Lautstärke.

Wie warte ich den Lautsprecher?

Reinigen Sie die Außenseite mit einem trockenen Tuch und stellen Sie sicher, dass die Belüftungsöffnungen frei bleiben. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

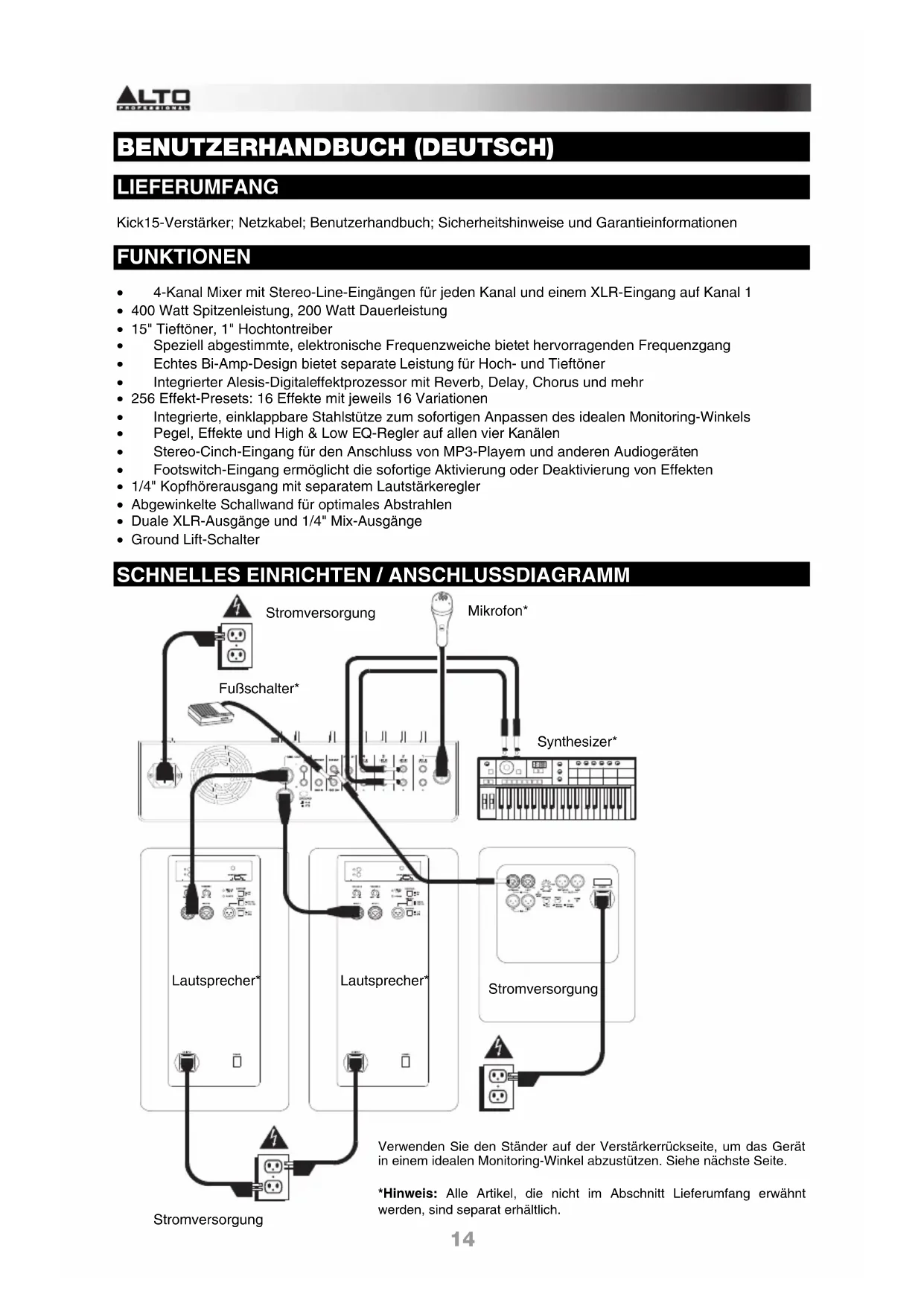

BEDIENUNGSANLEITUNG Kick 15 ALTO

Kick15-Verstärker; Netzkabel; Benutzerhandbuch; Sicherheitshinweise und Garantieinformationen

FUNKTIONEN

4-Kanal Mixer mit Stereo-Line-Eingangen für jeder Kanal und einem XLR-Eingang auf Kanal 1
400 Watt Spitzenleistung, 200 Watt Dauerleistung
15" Tieftoner, 1"Hochontreiber
Speziell abgestimmte, elektronische Frequenzweiche bietet hervorragenden Frequenzgang
Echtes Bi-Amp-Design bietet separate Leistung fur Hoch- und Tieftoner
Integrierer Alesis-Digitaleffektprozessor mit Reverb, Delay, Chorus und mehr
- 256 Effekt-Presents: 16 Effekte mit jeweils 16 Variationen
Integrierte, einklappbare Stahlstütze zum sofortigen Anpassen des idealen Monitoring-Winkels
- Pegel, Effekte und High & Low EQ-Regler auf allen vier Kanälen
- Stereo-Cinch-Eingang für den Anschluss von MP3-Playem und anderen Audiogeräten
Footswitch-Eingang ermodlich die sofortige Aktivierung oder Deaktivierung von Effektien
1/4" Kopfhorerausgang mit separatem Lautstarkeregler
Abgewinkelte Schallwand für optimes Abstrahlen
Duale XLR-Ausgange und 1/4" Mix-Ausgange
Ground Lift-Schalter

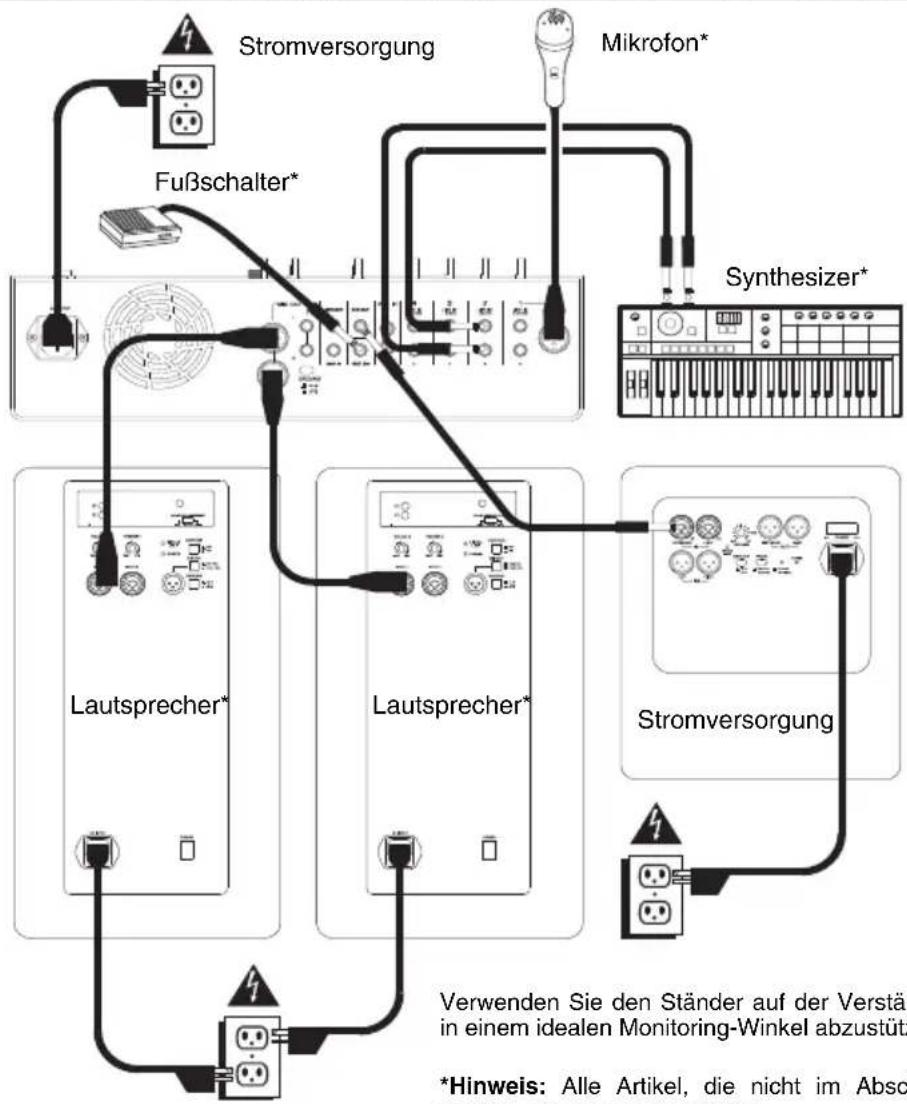

SCHNELLES EINRICHEN / ANSCHLUSSDIAGRAMM

Stromversorgung

Verwenden Sie den Ständer auf der Verstärkerrückseite, um das Gerät in einem idealen Monitoring-Winkel abzustützen. Siehe{nachste Seite.

*Hinweis: Alle Anteil, die nicht im Abschnitt Lieferumfang erwähnt werden, sind separat erhältlich.

STANDER

Verwenden Sie den Ständer auf der Verstärkerrückseite, um das Gerät in einem idealen Monitoring-Winkel abzustützen.

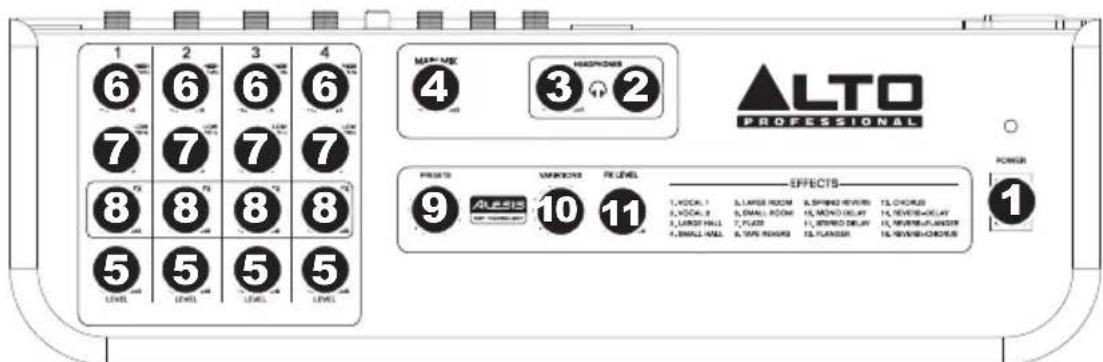

OBERSEITE

1. NETZSCHALTER - Schaltet das Gerä ein/aus. Stellen Sie safer, dass die Regler für GESAMTLAUTSTARKE und KOPFHÖRERLAUTSTARKE auf "Null" stehen, bevor Sie das Gerä einschalten. Die LED oberhalb dieser Taste leuchtet auf, wenn der Verständner eingeschaltet ist.
2. KOPFHÖRERAUSGANG - Schließen Sie 1/4" Stereo-Kopfhörer an diesen Ausgang an.
3. KOPFHÖRERLAUTSTARKE - Mit diesen Regler stellen Sie die Lautstarke des KOPFHÖRERAUSGANGS ein.
4. GESAMTLAUTSTÄRKE - Drehen Sie diesen Regler, um die Gesamtlautstärke des Verständerkers anzupassen.
5. KANALPEGEL - Drehen Sie diesen Regler, um den Pegel des entsprechenden Kanals einzustellen.
6. HÖHEN-EQ DES KANALS - Drehen Sie diesen Regler, um den Pegel der hohen Frenzen (Höhen) des Kanals einzustellen.
7. BASS-EQ DES KANALS - Drehen Sie diesen Regler, um den Pegel der tiefen Frenzen (Bass) des Kanals einzustellen.
8. KANAL-FX - Mit diesen Regler bestimmen Sie, wie hoch der Anteil des aktuellen ausgewählten Effektswirksamkeiten für den Kanal sein soll.
9. EFFEKT-PRESES - Drehen Sie diesen Regler, um einen Effekt zu wahren.
10. EFFEKTVARIATIONEN - Drehen Sie diesen Regler, um die verschiedene Variationen des gewählten Effektas auszuwahlen.
11. FX-PEGEL - Mit diesen Regler bestimmen Sie, wie hoch der Anteil des aktuellen ausgewählten Effektus für den gesamten Mix sein soll.

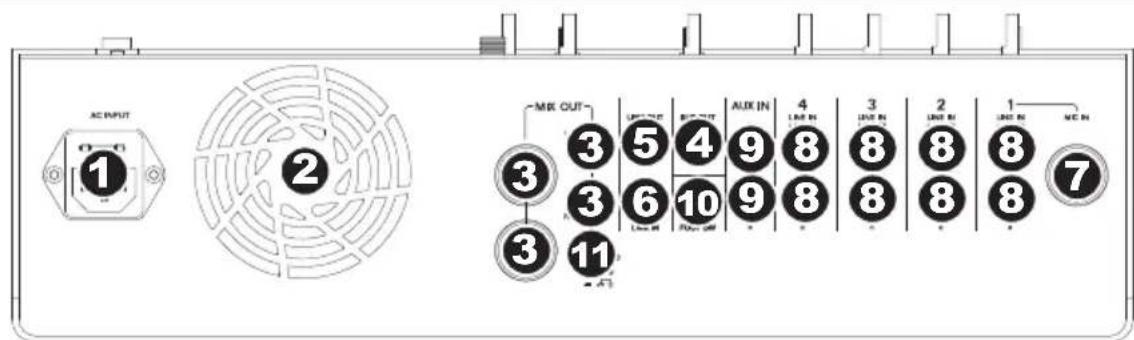

RÜCKSEITE

1. NETZEINGANG -Verbinden Sie das mitgelieferte Netzkabel mit thisem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der NETZSCHALTER auf der Oberseite auf "off" stehen, wenn Sie das Kabel anschreiben oder abstecken.

2. LÜFTER - Der Bereich vor dieser Luftungsöffnungarf ni blockiert werden. Der Ventilator hinter der Luftungsöffnung kuhl den Verstärker und verhindert, dass das Gerät überhitzt.

3. MIX OUT - Verwenden Sie handelsübliche XLR-Kabel (nicht im Lieferumfang enthalten), um diese Buchsen mit den Eingängen ihrer Aktivlautsprecher zu verbinden.

4. SUB-AUSGANG - Verwenden Sie handelsübliche, symmetrische 1/4 TRS-Kabel (Mono), um diesen Ausgang mit dem Eingang eines optionalen aktiven Subwooferz zu verbinden.

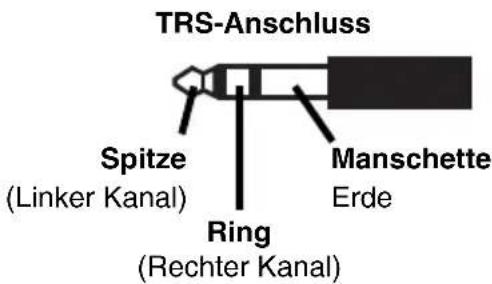

1. LINK-OUT - Verwenden Sie ein handelsübliches, unsymmetrisches 1/4 TRS-Kabel, um diesen Ausgang mit dem LINK-IN eines optionalen, zweiten Kick-Verstärkers zu verbinden (separatehältlich). Wenn Sie diesen Ausgang verwenden, arbeitet dieser Verstärker als "Mastergerät": er steuert Audio, Lautstärke etc., die an den "Slave"-Verstärker gesendet werden, der mit diesen Ausgang verbunden ist (jeder Verstärker gibt dasselbe Signal parallel aus). Wahlweise konnen Sie ein 1/4 TRS-Splitter-Kabel verwenden, um diesen Ausgang mit zwei getrennten Laufsprechern zu verbinden (links und rechts) bzw. mit zwei Kanälen (links und rechts) eines externen Mixers etc.
2. LINK-IN - Verwenden Sie ein handelsübliches, unsymmetrisches 1/4" TRS-Kabel, um diesen Eingang mit dem LINK-OUT eines optionalen zweiten Kick-Verstärkers zu verbinden (separat erhältlich). Wenn Sie diesen Eingang verwenden, arbeitet dieser Verstärker als "Slave-Gerät": seine Pegel werden vom "Master"-Verstärker gesteuert, der mit diesen Eingang verbunden ist (jeder Verstärker gibt ein summiertes Monosignal aus).
3. MIC-EINGANG - Schließen Sie ein Mikrofon mit einem handelsüblichen XLR-Kabel an diesen Eingang an.
4. LINE IN - Verwenden Sie handelsübliche 1/4 TRS-Kabel, um Line-Level-Instrumente oder Audioquellen an diese Eingänge anzuschreiben. (Bei Anschluss einer Mono-Tonquelle verwenden Sie nur den "L/MONO"-Eingang.)
5. AUX IN - Verwenden Sie ein handelsübliches Stereo-Cinch-Kabel, um eine Line-Level-Schallquelle an diese Eingänge anzuschreiben.
6. FUSSSCHALTER - Sie können einen einrastenden Fußschalter (1/4" TRS, separat erhältlich) an diesen Eingang anschließen. Mit einem angeschlossenen Fußschalter können Sie den Effektprozessor aktivieren/deaktivieren, der in den Veränder eringebaut ist.
7. ERDUNGSSCHALTER - Das Betätigten these Schalters erdet den Verträger, was Brummgeräuche oder Rauschen reduzieren kann.
