Carcam 720P - Dashcam JOBO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dashcam (caméra de tableau de bord)
Marque	Jobo
Modèle	Carcam 720P
Résolution vidéo	HD 720p (1280x720) à 25 ou 30 images par seconde
Écran	LCD couleur 2,7 pouces (6,8 cm)
Alimentation	5V via chargeur allume-cigare (inclus)
Capteur de gravité	Oui, réglable : Off / Haut / Moyen / Bas (fonction boîte noire)
Enregistrement en boucle	Oui, séquences de 2, 5 ou 10 minutes
Détecteur de mouvement	Oui, activation automatique lors d’un changement dans le champ de vision
Fonction JOBO Smart Start	Enregistrement automatique au démarrage du véhicule
Type de stockage	Carte microSD jusqu’à 32 Go (non incluse)
Sortie vidéo	HDMI
Microphone	Intégré, activation/désactivation possible
Haut-parleur	Intégré
Température de fonctionnement	0 à 45 °C
Température de stockage	0 à 60 °C
Contenu de la boîte	Caméra, ventouse, pad adhésif 3M, chargeur voiture, câble HDMI
Entretien	Protéger de l’humidité, des vibrations excessives et des températures extrêmes
Sécurité	Configurer uniquement à l’arrêt, jamais pendant la conduite
Couleur	Noir

FOIRE AUX QUESTIONS - Carcam 720P JOBO

Comment installer la carte microSD ?

Insérez la carte microSD (non incluse) dans le logement prévu à cet effet (repère 17) jusqu’au déclic. Utilisez une carte jusqu’à 32 Go.

Comment démarrer l’enregistrement automatique ?

Branchez le chargeur allume-cigare. La fonction JOBO Smart Start lance l’enregistrement dès que le contact est mis. L’enregistrement s’arrête quand le contact est coupé.

Comment régler la date et l’heure ?

Depuis le menu principal (icône clé), sélectionnez Date Heure. Utilisez les touches HAUT/BAS pour modifier les valeurs, puis OK pour valider.

Comment activer le capteur de gravité ?

Allez dans le menu principal (icône clé) et choisissez Capteur de gravité. Réglez la sensibilité sur Haut, Moyen ou Bas. Cette fonction protège les vidéos importantes contre l’écrasement en cas de choc.

Comment utiliser le détecteur de mouvement ?

Dans le menu vidéo (icône caméra), activez Capteur de mouvement. L’enregistrement démarre automatiquement lorsqu’un objet traverse le champ visuel et s’arrête après 10 secondes sans mouvement.

Comment lire les vidéos enregistrées ?

Appuyez sur le bouton MODE pour basculer en mode lecture. Utilisez les touches HAUT/BAS pour sélectionner une vidéo, puis OK pour lire. Vous pouvez également retirer la carte SD et la lire sur un ordinateur.

Que faire si la carte mémoire est pleine ?

En mode enregistrement continu (boucle), la caméra écrase automatiquement les vidéos les plus anciennes. Pour libérer de l’espace manuellement, formatez la carte depuis le menu (icône clé > Format) ou effacez les fichiers sur un ordinateur.

Comment réinitialiser l’appareil ?

Utilisez le bouton RESET (repère 9) situé sur le côté de la caméra. Vous pouvez également restaurer les réglages par défaut depuis le menu principal (icône clé > Réglage standard).

Comment changer la langue de l’interface ?

Allez dans le menu principal (icône clé), sélectionnez Langue et choisissez parmi : anglais, allemand, français, espagnol, italien, portugais, chinois, japonais ou russe.

Comment monter la caméra sur le pare-brise ?

Fixez le support à ventouse sur le pare-brise propre. Vous pouvez aussi utiliser le pad adhésif 3M. Orientez l’objectif vers la route. Si la caméra est montée à l’envers, activez Image Flip (rotation 180°) dans le menu.

MODE D'EMPLOI Carcam 720P JOBO

Manuel d'utilisation....08

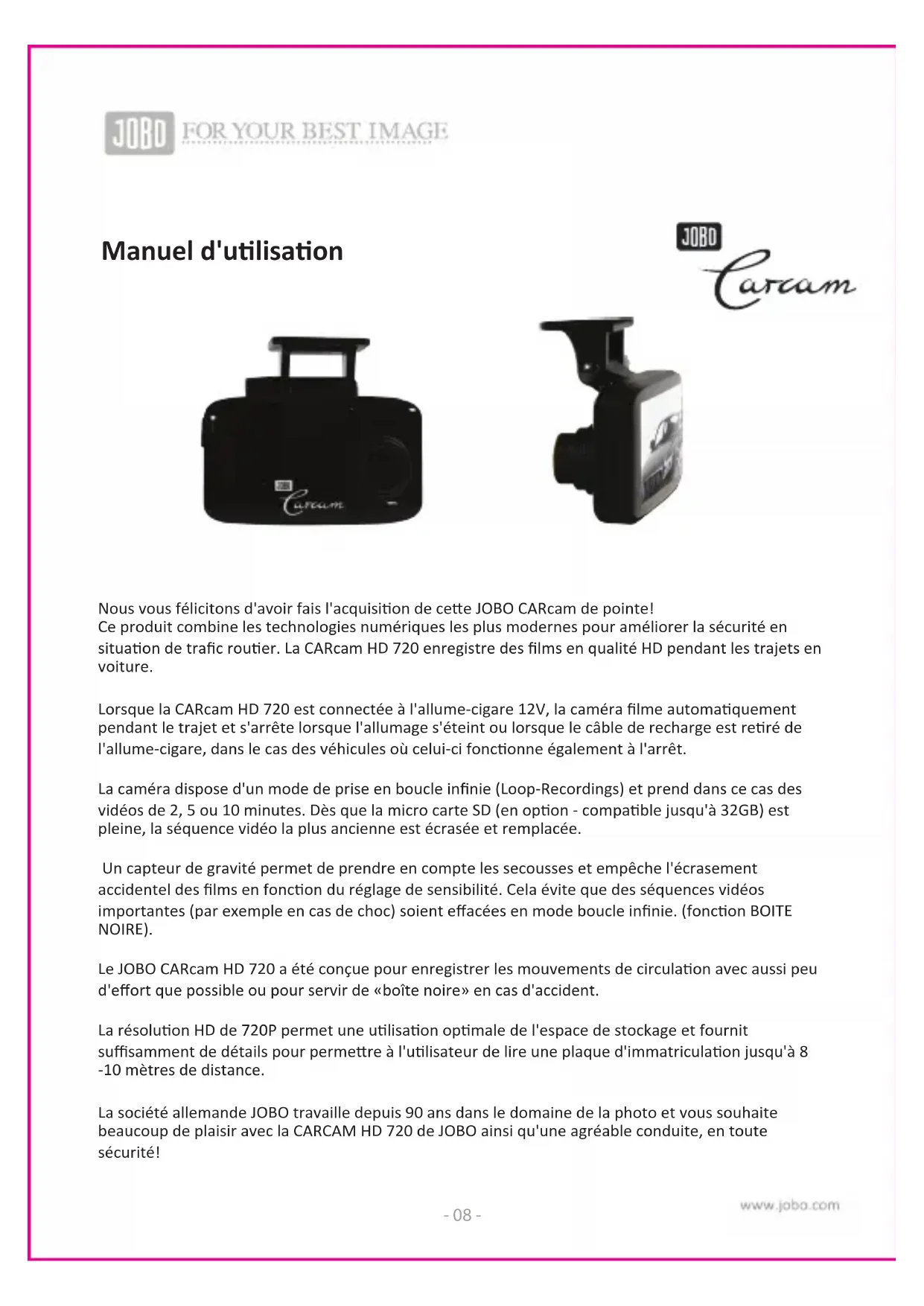

Manuel d'utilisation

Nous vous félicitons d'avoir fais l'acquisition de cette JOBO CARcam de pointe! Ce produit combine les technologies numériques les plus modernes pour améliorer la sécurité en situation de trafic routier. La CARcam HD 720 enregistre des films en qualité HD pendant les trajets en voiture.

Lorsque la CARcam HD 720 est connectée à l'allume-cigare 12V, la caméra filme automatiquement pendant le trajet et s'arrête lorsque l'allumage s'éteint ou lorsque le câble de recharge est retiré de l'allume-cigare, dans le cas des véhicules où celui-ci fonctionne également à l'arrêt.

La caméra dispose d'un mode de prise en boucle infinie (Loop-Recordings) et prend dans ce cas des vidéos de 2, 5 ou 10 minutes. Dès que la micro carte SD (en option - compatible jusqu'à 32GB) est pleine, la séquence vidéo la plus ancienne est écrasée et remplacée.

Un capteur de gravité permet de prendre en compte les secousses et empêche l'écrasement accidentel des films en fonction du réglage de sensibilité. Cela évite que des séquences vidéos importantes (par exemple en cas de choc) soient effacées en mode boucle infinie. (fonction BOITE NOIRE).

Le JOBO CARcam HD 720 a été conçue pour enregistrer les mouvements de circulation avec aussi peu d'effort que possible ou pour servir de «boîte noire» en cas d'accident.

La résolution HD de 720P permet une utilisation optimale de l'espace de stockage et fournit suffisamment de détails pour permettre à l'utilisateur de lire une plaque d'immatriculation jusqu'à 8-10 mètres de distance.

La société allemande JOBO travaille depuis 90 ans dans le domaine de la photo et vous souhaite beaucoup de plaisir avec la CARCAM HD 720 de JOBO ainsi qu'une agréable conduite, en toute sécurité!

1 Sortie AV
2 Sortie d'alimentation 5V (raccord pour le chargeur de la voiture)
3 Interrupteur
4 Enregistrer / OK
5 Bouton MENU
6 Touche MODE
7 Bouton GAUCHE / BAS
8 Touche DROITE / HAUT
9 Bouton RESET

10-11-12 voyants de STATUT:

Bleu = enclenché

enregistrement vidéo en cours.

Rouge: Charge en cours

13 Affichage
14 Haut-parleur
15 Microphone
16 Objectif
17 Emplacement pour carte microSD
18 Sortie HD

Données techniques

• Spécialement développé pour une utilisation en voiture
  • Vidéo en résolution HD (720p)
• Compression optimale des données au format H.264
• Fonctionnement longue durée possible avec le chargeur pour voiture (allume-cigare)
  • JOBO smart START: La caméra commence à filmer lorsque la clé de contact est tournée!
• Détecteur de mouvement: Si cette fonction est activée, l'enregistrement démarre dès qu'un objet traverse le champ visuel de la caméra. Si aucun changement ne se produit dans le cadre pendant 10 secondes, alors l'enregistrement s'arrête.
• Capteur de gravité (Off / haut / moyen / bas): protège les fichiers vidéos de l'écrasement en cas de choc abrupt (par exemple dans le cas d'un accidentboîte noire)
  • 2.7 "(6.8 cm) écran couleur LC
• Différents réglages de prise de vue en continu (boucle / boucle l'enregistrement)
• Rotation de l'enregistrement à 180°
• Paramètres généraux: contraste, balance des blancs, netteté, effets: monochrome, négatif, sépia
  • Résolution photo: 1,3 MP
• Compatible avec la carte micro SD jusqu'à 32 Go
  • Température de fonctionnement: 0-45°
  • Température de stockage: 0 - 60°
• Couleur: noir

Contenu de la livraison

• JOBO Car Cam HD 720
- Ventouse de fixation au pare-brise
- Pad adhésif 3M avec support pour montage sur le pare-brise
- Chargeur pour voiture (allume-cigare)
- Sortie HD

Consignes de sécurité

Veuillez uniquement configurer les paramètres de la caméra lorsque la voiture est à l'arrêt, de préférence avec le moteur éteint - et jamais pendant la conduite!

Entretien / soins

La caméra est conçue pour une utilisation par temps sec. Veuillez protéger la caméra contre les vibrations excessives, l'humidité et les températures extrêmes ainsi que les variations de température. Manipulez la caméra avec soin. Malgré une conception compacte et robuste, il s'agit de matériel "high-tech."

Mise en service

Veuillez charger la caméra avec le câble d'alimentation de la voiture avant la première utilisation. Il est nécessaire pour l'utilisation d'introduire une carte Micro SD (en option) dans la fente prévue à cet effet (17).

Selon le réglage, l'appareil peut commencer à filmer immédiatement. Si vous souhaiter interrompre le film pour effectuer des réglages sur le menu, appuyez simplement sur la touche R/OK (bouton d'enregistrement (4)).

La caméra est optimisé pour la prise de vue vidéo. En cas d'urgence, le mode photo peut être activé via le bouton MODE (6) pour prendre des photos en résolution de 1,3 MP.

Paramètres vidéo: (Symbole caméra vidéo)

Appuyez sur la touche de menu (6) pour accéder au menu Paramètres.

Vous pouvez facilement naviguer dans le menu à l'aide des touches BAS (7) et HAUT (8). Confirmez votre choix de menu en appuyant sur le bouton OK (4).

Les paramètres les plus importants sont décrits aux points 1, 4, 5,7:

1. Résolution:

Vous pouvez choisir 720p à 25 ou 30 ips (images par seconde). Ceci est le réglage optimal. Pour économiser de l'espace sur la carte mémoire, une résolution plus basse de 480p peut être choisie. La résolution de 1080P est réalisée avec moins de prises / sec c.a.d. par interpolation des images et peut conduire à des vidéos brouillées. Nous vous recommandons d'utiliser 720p dès que possible.

2. Exposition:

Ici, vous pouvez délibérément configurer une sur-exposition de 1/3 ou 2/3 en cas de fort contre-jour ou en cas de sous-exposition si l'éclairage l'exige. En général, le réglage par défaut 0/0 conduit aux résultats souhaités.

3. Balance des blancs:

Le réglage par défaut est "Auto". Selon la situation, la caméra peut être configurée pour un temps ensoleillé ou couvert, et même pour une exposition à la lumière artificielle (par exemple pour un usage en intérieur).

4. Enregistrement continu:

Cet important paramètre d'enregistrement continu permet la prise vidéo en une traite; vous pouvez choisir de filmer en boucles de 2, 5 ou 10 minutes. Dès que la micro carte SD (en option - compatible jusqu'à 32GB) est pleine, la séquence vidéo la plus ancienne est écrasée et remplacée. Bien sûr, l'enregistrement continu peut être désactivée avec "Off".

Sur l'affichage normal (On-Screen-Display = OSD), l'enregistrement continu est indiqué par une icône. La longueur de séquence choisie s'affiche sous le pictogramme: 2, 5, 10.

5. Capteur de mouvement:

Si cette fonction est activée, l'enregistrement démarre dès qu'un objet traverse le champ visuel de la caméra. Si aucun changement ne se produit dans le cadre pendant 10 secondes, alors l'enregistrement s'arrête. Dès qu'un objet entre de nouveau dans son champ de vision, la caméra se remet à filmer. Cette fonctionnalité peut être utile si de nombreuses situations de "stop-and-go" se produisent dans le trafic - et que la caméra ne doit filmer à l'arrêt que si de nouvelle informations entrent dans le cadre.

Bien sûr, cette fonction peut également servir de simple "caméra de surveillance", tant que la batterie est chargée ou que l'alimentation électrique est assurée.

Si cette fonction est activée, elle apparaît dans le menu OSD en tant que pictogramme d'un coureur.

6 (Son) Enregistrement:

En option, le son peut être activé ou désactivé. Lorsque l'enregistrement du son est activé, un microphone s'affiche dans l'OSD.

7. LCD-Off:

Cette fonction permet d'éteindre automatiquement l'écran si aucun bouton de la caméra n'est actionné pendant 2, 5 ou 10 minutes. Cependant, en fonction des réglages de l'appareil, la caméra peut continuer à filmer et alors seul l'affichage OSD s'éteint. Afin de garder une vue d'ensemble, il est recommandé de désactiver la fonction LCD-Off ("Off"). Ce n'est que lorsque l'appareil est utilisé sur la

batterie -par exemple, en tant que "caméra de sécurité" avec détecteur de mouvement - qu'il est recommandé d'activer cette fonction pour économiser l'énergie.

Paramètres principaux (icône de clé)

1. Date Heure:

Avant la première utilisation, vous devriez régler la date et l'heure. Les informations indiquées ici peuvent toujours être intégrées dans la vidéo comme "date/heure" (Voir point 11)

2. Auto off:

Cette fonction permet d'éteindre automatiquement l'écran si aucun bouton de la caméra n'est actionné pendant 2, 5 ou 10 minutes. Cependant, en fonction des réglages de l'appareil, la caméra peut continuer à filmer et alors seul l'affichage OSD s'éteint. Afin de garder une vue d'ensemble, il est recommandé de désactiver la fonction Auto-Off ("Off"). Ce n'est que lorsque l'appareil est utilisé sur la batterie -par exemple, en tant que "caméra de sécurité" avec détecteur de mouvement - qu'il est recommandé d'activer cette fonction pour économiser l'énergie.

3. Signal acoustique:

Ici, le signal acoustique peut être activé et désactivé en mode de commande caméra.

4. Langue:

Ici vous pouvez choisir entre: anglais, allemand, français, espagnol, italien, portugais, chinois, japonais et russe.

5. mode TV:

Ici vous pouvez choisir entre la norme européenne PAL ou la norme américaine NTSC.

6.Hz / fréquence:

Ici vous pouvez choisir entre l'habituelle fréquence européenne de 50 Hz (par ex. comme les néons) ou les 60 Hz communs aux États-Unis. Selon le réglage, la caméra effectue des prises de vue en 25 ou 30 ips (ips = images par seconde).

7. Format:

Ici, vous pouvez reformater la carte mémoire si vous souhaiter la réécrire entièrement.

8. Réglage standard:

Cette fonction permet de rétablir les réglages par défaut de la caméra. Tous les réglages manuels du menu seront effacés.

9. Image Flip:

Si la caméra est montée "à l'envers", cette fonction "Image Flip" (rotation à 180°) permet de corriger la vidéo et de rétablir le bon sens de la prise de vue.

10. Affichage de la date:

Cette fonctionnalité a également été développé spécifiquement pour la caméra voiture afin de

documenter la date/heure de chaque séquence vidéo avec "l'horodatage". Bien sûr, cette fonction suppose qu'en tant qu'utilisateur, vous ayez défini correctement la date et l'heure avant la mise en service de l'appareil. (voir point 1)

11. Version:

Ce menu affiche la version du logiciel actuellement installée sur l'appareil.

12. Capteur de gravité:

Ceci est une fonction très importante - développée spécifiquement pour l'usage en voiture! Un capteur de gravité permet de prendre en compte les secousses et empêche l'écrasement accidentel des films en fonction du réglage de sensibilité. Cela évite que des séquences vidéos importantes (par exemple en cas de choc) soient effacées en mode boucle infinie. (fonction BOITE NOIRE). Nous vous recommandons d'activer cette fonction lorsque vous utilisez l'appareil en mode d'enregistrement continu.

Lorsque le capteur de gravité est activé, un symbole représentant une voiture vibrante apparaît dans le menu OSD (on screen display).

Fonction photo:

Comme mentionné plus haut, cet appareil est optimisé pour les enregistrements vidéo dans le fonctionnement du véhicule. Les fonctions de l'appareil photo permettent des configurations similaires à celle de la fonction vidéo. Du fait de l'optimisation du produit pour l'usage en voiture, la fonction appareil photo est moins développée et doit simplement servir à prendre des clichés en cas d'urgence, avec une résolution de 1,3MP. Du fait de la résolution de base de 1,3 MP, la configuration interpolée de 3 à 5 MP ne peut que très légèrement améliorer la qualité du cliché.

Nous vous souhaitons beaucoup de plaisir avec JOBO car cam et "bonne route"!

JOBO International GmbH, Kölner Str. 58a, D-51645 Gummersbach.

www.JOBO.com

Sous réserve de modifications techniques 2013/04
