Producttype	Dashcam (dashboardcamera)
Merk	Jobo
Model	Carcam 720P
Video resolutie	HD 720p (1280x720) met 25 of 30 frames per seconde
Scherm	LCD-kleurenscherm 2,7 inch (6,8 cm)
Voeding	5V via sigarettenaansteker oplader (inbegrepen)
G-sensor (gravity sensor)	Ja, instelbaar: Uit / Hoog / Gemiddeld / Laag (black box functie)
Loop opname	Ja, clips van 2, 5 of 10 minuten
Bewegingsdetector	Ja, automatische activering bij verandering in het gezichtsveld
JOBO Smart Start functie	Automatische opname bij starten van het voertuig
Opslagtype	MicroSD-kaart tot 32 GB (niet inbegrepen)
Video-uitgang	HDMI
Microfoon	Ingebouwd, aan/uit te schakelen
Luidspreker	Ingebouwd
Bedrijfstemperatuur	0 tot 45 °C
Opslagtemperatuur	0 tot 60 °C
Inhoud doos	Camera, zuignap, 3M-klevend kussen, auto oplader, HDMI-kabel
Onderhoud	Beschermen tegen vocht, overmatige trillingen en extreme temperaturen
Veiligheid	Alleen configureren bij stilstand, nooit tijdens het rijden
Kleur	Zwart

Veelgestelde vragen - Carcam 720P JOBO

Hoe installeer ik de microSD-kaart?

Plaats de microSD-kaart (niet inbegrepen) in de daarvoor bestemde sleuf (markering 17) tot u een klik hoort. Gebruik een kaart tot 32 GB.

Hoe start ik de automatische opname?

Sluit de sigarettenaansteker oplader aan. De JOBO Smart Start functie start de opname zodra het contact wordt aangezet. De opname stopt wanneer het contact wordt uitgeschakeld.

Hoe stel ik de datum en tijd in?

Ga naar het hoofdmenu (sleutelicoon), selecteer Datum Tijd. Gebruik de OMHOOG/OMLAAG knoppen om de waarden te wijzigen, druk op OK om te bevestigen.

Hoe activeer ik de G-sensor?

Ga naar het hoofdmenu (sleutelicoon) en kies G-sensor. Stel de gevoeligheid in op Hoog, Gemiddeld of Laag. Deze functie beschermt belangrijke video's tegen overschrijven bij een schok.

Hoe gebruik ik de bewegingsdetector?

Ga naar het videomenu (camera-icoon), schakel Bewegingsdetector in. De opname start automatisch wanneer een object het gezichtsveld binnenkomt en stopt na 10 seconden zonder beweging.

Hoe kan ik opgenomen video's bekijken?

Druk op de MODE-knop om naar de afspeelmodus te gaan. Gebruik de OMHOOG/OMLAAG knoppen om een video te selecteren, druk op OK om af te spelen. U kunt ook de SD-kaart verwijderen en op een computer bekijken.

Wat te doen als de geheugenkaart vol is?

In continue opnamemodus (loop) overschrijft de camera automatisch de oudste video's. Om handmatig ruimte vrij te maken, formatteer de kaart via het menu (sleutelicoon > Formatteren) of verwijder bestanden op een computer.

Hoe reset ik het apparaat?

Gebruik de RESET-knop (markering 9) aan de zijkant van de camera. U kunt ook de standaardinstellingen herstellen via het hoofdmenu (sleutelicoon > Standaardinstellingen).

Hoe verander ik de taal van de interface?

Ga naar het hoofdmenu (sleutelicoon), selecteer Taal en kies uit: Engels, Duits, Frans, Spaans, Italiaans, Portugees, Chinees, Japans of Russisch.

Hoe monteer ik de camera op de voorruit?

Bevestig de zuignapbeugel op een schone voorruit. U kunt ook het 3M-klevend kussen gebruiken. Richt de lens naar de weg. Als de camera ondersteboven is gemonteerd, schakel dan Image Flip (180° rotatie) in het menu in.

GEBRUIKSAANWIJZING Carcam 720P JOBO

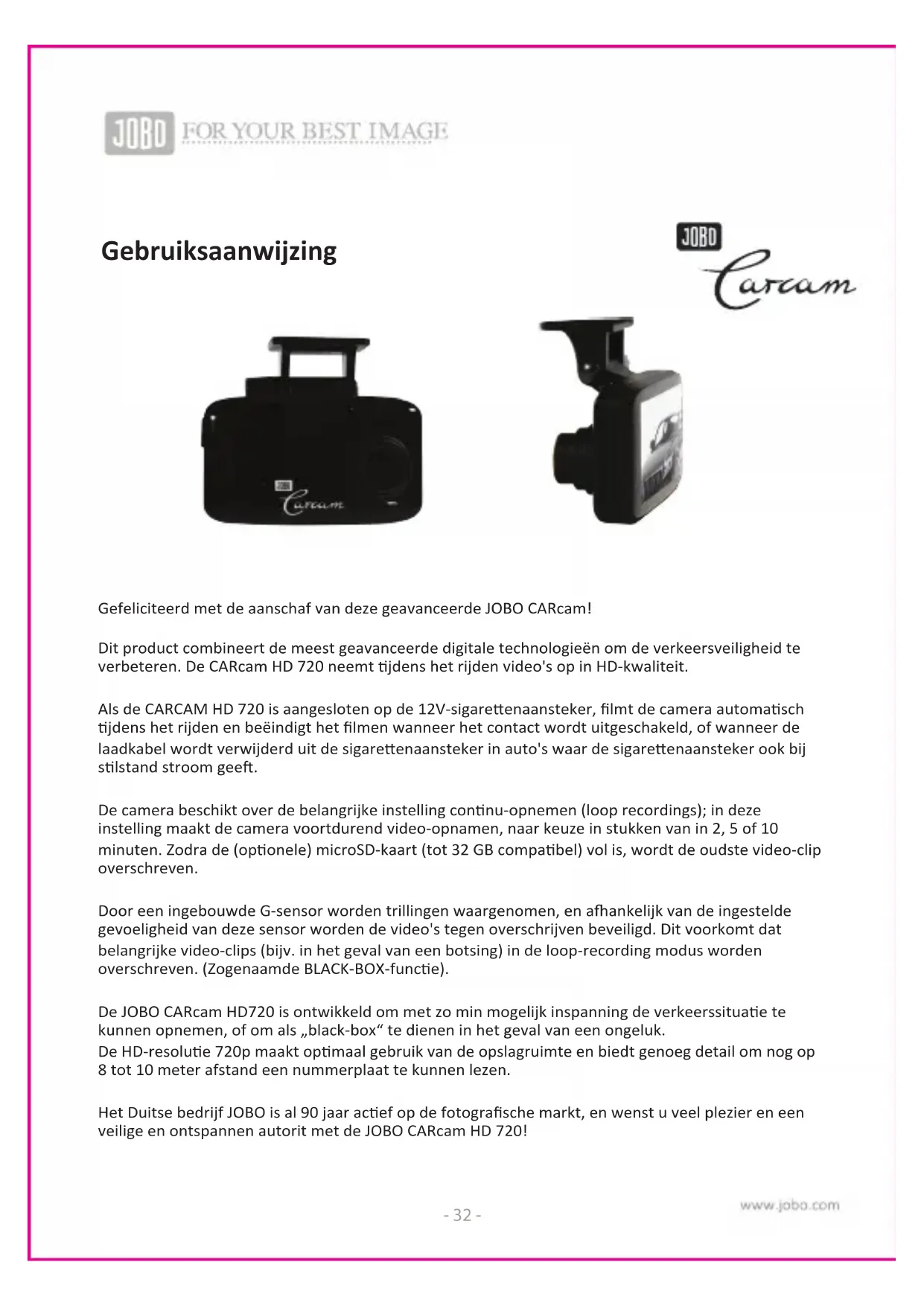

Gebruiksaanwijzing 32

Instruction Manual

Gefeliciteerd met de aanschaf van deze geavanceerde JOBO CARcam!

Dit product combineert de meest geavanceerde digitale technologieën om de verkeersveiligheid te verbeteren. De CARcam HD 720 neemt tijdens het rijden video's op in HD-kwaliteit.

Als de CARCAM HD 720 is aangesloten op de 12V-sigarettenaansteker, filmt de camera automatisch tijdens het rijden en beëindigt het filmen wanneer het contact wordt uitgeschakeld, of wanneer de laadkabel wordt verwijderd uit de sigarettenaansteker in auto's waar de sigarettenaansteker ook bij stilstand stroom geeft.

De camera beschikt over de belangrijke instelling continu-opnemen (loop recordings); in deze instelling maakt de camera voortdurend video-opnamen, naar keuze in stukken van in 2, 5 of 10 minuten. Zodra de (optionele) microSD-kaart (tot 32 GB compatibel) vol is, wordt de oudste video-clip overschreven.

Door een ingebouwde G-sensor worden trillingen waargenomen, en afhankelijk van de ingestelde gevoeligheid van deze sensor worden de video's tegen overschrijven beveiligd. Dit voorkomt dat belangrijke video-clips (bijv. in het geval van een botsing) in de loop-recording modus worden overschreven. (Zogenaamde BLACK-BOX-functie).

De JOBO CARcam HD720 is ontwikkeld om met zo min mogelijk inspanning de verkeerssituatie te kunnen opnemen, of om als „black-box“ te dienen in het geval van een ongeluk.

De HD-resolutie 720p maakt optimaal gebruik van de opslagruimte en biedt genoeg detail om nog op 8 tot 10 meter afstand een nummerplaat te kunnen lezen.

Het Duitse bedrijf JOBO is al 90 jaar actief op de fotografische markt, en wenst u veel plezier en een veilige en ontspannen autorit met de JOBO CARcam HD 720!

1 AV-uitgang
2 5V stroomaansluiting (aansluiting voor de auto-oplader)
3 Aan-/uitschakelaar
4 Opname / OK-toets
5 MENU-toets
6 MODUS-toets
7 Toets LINKS / OMLAAG
8 Toets RECHTS / OMHOOG
9 RESET-gaatje

10-11-12 STATUS-leds:
blauw = ingeschakeld.
blauw knipperend (aan/uit):
video-opname bezig.
rood: bezig met opladen
13 Display
14 Luidspreker
15 Microfoon
16 Objectief
17 Sleuf voor microSD-kaart
18 HD-uitgang

Technische gegevens

• Speciaal ontwikkeld voor gebruik in de auto
  • Video in HD-resolutie (720p)
• Optimale datacompressie in H.264-standaard
• Continue werking mogelijk via de autolader (sigarettenaansteker)
• JOBO smartSTART: camera begint te filmen wanneer de contactsleutel wordt omgedraaid!
• Bewegingssensor: als deze functie is ingeschakeld, wordt een video-opname vastgelegd zodra een object in het blikveld van de camera beweegt. Als er 10 seconden lang geen beeldwijziging wordt waargenomen, schakelt de video-opname weer uit.
• G-Sensor (uit/hoog/gemiddeld/laag) beschermt het videobestand tegen overschrijven, als zich een abrupte stop heeft voorgedaan (bijv. in het geval van een ongeluk / black-box)
  • 2.7"(6,8 cm) kleuren-LCDdisplay
• Diverse instelmogelijkheden voor continu-opnamen (lus / loop recording)
• 180° rotatie van de opname
• Diverse instelmogelijkheden: contrast, witbalans, scherpte, effecten: monochroom, negatief, sepia
  • Fotoresolutie: 1,3 MP
• Compatibel met microSD-kaart tot 32 GB
  • Bedrijfstemperatuur: 0-45°
• Opslagtemperatuur: 0 – 60°
• Kleur: zwart

Bij de levering inbegrepen

• JOBO Car Cam HD 720
- Zuignap voor bevestiging aan de voorruit
- 3M-kleeffolie met houder voor bevestiging aan de voorruit
- Laadkabel (voor de sigarettenaansteker)
- HD-uitgang

Veiligheidvoorschriften

Stel alle camera-instellingen uitsluitend in als de auto stilstaat, het liefste zonder draaiende motor – en nooit tijdens het rijden!

Onderhoud / reiniging

De camera is ontwikkeld voor gebruik in een droge omgeving. Stel de camera niet bloot aan grote schokken, vocht en extreme temperaturen respectievelijk temperatuurschommeling. Behandel de camera met zorg. Ondanks het robuuste en compacte uiterlijk gaat het hier om een "hightech-apparaat".

Inbedrijfstelling

Voor het eerste gebruik moet u de camera via de auto-oplader van stroom voorzien. Voor het gebruik is het noodzakelijk een (optionele) microSD-kaart in de daarvoor bedoelde sleuf aan te brengen (17).

Afhankelijk van de instelling begint de camera onmiddellijk op te nemen. Als de camera begint op te nemen, en u wilt de menu-instellingen wijzigen, drukt u eenvoudigweg op de R/OK-toets (opnametoets (4)), om de actuele opname te beëindigen.

De camera is geoptimaliseerd voor video-opnamen. In noodgevallen kan via de MODUS-toets (6) naar de foto-modus worden overgeschakeld om foto's te nemen met een resolutie van 1,3 MP.

VIDEO-instellingen: (videocamera-pictogram)

Druk op de menutoets (6) om de menu-instellingen op te roepen.

Met de toets OMLAAG (7) en OMHOOG (8) kunt u moeiteloos door het menu navigeren. U bevestigt uw menukeuze met de OK-toets (4).

De belangrijkste instellingen worden beschreven onder 1, 4, 5 en 7:

1. Resolutie:

U kunt kiezen voor 720p bij 25 of 30 fps. Dat is de optimale instelling. Om ruimte te besparen op de geheugenkaart kunt u ook een lagere resolutie van 480p selecteren. De resolutie van 1080p wordt opgenomen met minder opnamen per seconde, dat wil zeggen met geïnterpoleerde beelden, en kan resulteren in onscherpe opnamen. Wij adviseren waar mogelijk 720p te gebruiken.

2. Belichting:

Hier kunt u bij sterk tegenlicht bewust kiezen voor een overbelichting van 1/3 of 2/3 maar ook voor een onderbelichting, wanneer dit vanwege een extreme lichtsituatie nodig is. In het algemeen leidt de standaardinstelling +0/0 tot de gewenste resultaten.

3. Witbalans:

De fabrieksinstelling is „Auto“. Afhankelijk van de toepassing kan deze worden geoptimaliseerd voor zonnig of bewolkt weer, of voor kunstlicht (wanneer de camera bijvoorbeeld binnen wordt gebruikt).

4. Continu opnemen:

Deze belangrijke instelling maakt het mogelijk automatisch continu video-opnamen te maken; naar keuze kunt u filmpjes maken van 2, 5 of 10 minuten. Zodra de (optionele) microSD-kaar (compatibel tot 32 GB) vol is, wordt telkens de oudste videoclip overschreven. Natuurlijk kunt u deze continu-opname-instelling met "Uit" deactiveren.

In het normale scherm (On-Screen-Display = OSD), wordt de continue opname weergegeven met een pictogram. Onder het pictogram wordt de geselecteerde lengte van de video-clip aangegeven: 2, 5, 10.

5. Bewegingssensor:

Als deze functie wordt geactiveerd, begint de camera in de ingeschakelde modus een video-opname te maken, zodra iets in het blikveld van de camera beweegt. Als er 10 seconden lang geen beeldwijziging wordt waargenomen, schakelt de video-opname weer uit. Zodra weer een object in het blikveld terechtkomt, begint de camera weer te filmen. Deze functie kan interessant zijn als er in het verkeer veel „stop-and-go“ situaties voorkomen, of wanneer de camera in een geparkeerde situatie alleen moet filmen als er nieuwe informatie in beeld komt.

Natuurlijk kan deze functie ook als eenvoudige „bewakingscamerafunctie“ worden gebruikt, zolang de accu vol is of er een stroomvoorziening is.

Wanneer deze functie geactiveerd is, wordt deze in het OSD met een pictogram van een loper aangegeven.

6. (Geluids-)opname:

de geluidsopname kan optioneel worden in- of uitgeschakeld. Wanneer de geluidsopname geactiveerd is wordt in de OSD een microfoontje afgebeeld.

7. LCD-uit:

Met deze functie kan de belichting van het display automatisch worden uitgeschakeld wanneer 2, 5 of 10 minuten geen cameratoetsen worden bediend. Afhankelijk van de camera-instelling neemt de

camera toch verdere video-opnamen en schakelt deze alleen de OSD uit. Om steeds overzicht te blijven houden, adviseren wij de functie LCD-uit te deactiveren („Uit“). Alleen als de camera in accumodus wordt gebruik (bijv. als „bewakingscamera“ met bewegingssensor – wordt aangeraden deze functie te activeren, om stroom te besparen.

Hoofdinstellingen (pictogram moersleutel)

1. Datum / Tijd:

Hier moet u voor de eerste inbedrijfstelling de actuele datum en de juiste tijd instellen. De hier ingestelde tijd kan in de opgenomen video telkens als „time stamp“ worden geïntegreerd. (zie ook punt 11)

2. Auto uit:

Met deze functie kan de belichting van het display automatisch worden uitgeschakeld wanneer 2, 5 of 10 minuten geen cameratoetsen worden bediend. Afhankelijk van de camera-instelling neemt de camera toch verdere video-opnamen en schakelt deze alleen de OSD uit. Om steeds overzicht te blijven houden, adviseren wij de functie Auto-uit te deactiveren („Uit“). Alleen als de camera in accumodus wordt gebruikt (bijv. als „bewakingscamera“ met bewegingssensor – wordt aangeraden deze functie te activeren, om stroom te besparen.

3. Geluidssignaal:

Hier kan het geluidssignaal bij de camerabediening worden geactiveerd en gedeactiveerd.

4. Taal:

Hier kunt u kiezen tussen: Engels, Duits, Frans, Spaans, Italiaans, Portugees, Chinees, Japans en Russisch.

5. TV-modus:

Hier kunt u kiezen tussen de Europese PAL-standaard of de Amerikaanse NTSC-standaard.

6. Hz / frequentie:

Hier kunt u kiezen tussen de in Europa gebruikelijke filmfrequentie van 50Hz (zoals de neonverlichting) of de in de VS gebruikelijke 60 Hz. Afhankelijk van de instelling maakt de camera bij het filmen ofwel 25 opnamen per seconden (frames per second = fps) of 30 fps.

7. Formaat:

Hier kunt u de geheugenkaart opnieuw formatteren wanneer u deze helemaal opnieuw wilt volschrijven.

8. Standaardinstelling:

Met deze functie kan de camera weer op de fabrieksinstellingen worden ingesteld. Alle handmatige menu-instellingen worden met deze functie gereset.

9. Image-flip:

als de camera „verkeerd om“ wordt aangebracht, kan met de functie „Image Flip“ (180° draaien) de opname weer zodanig worden gecorrigeerd, dat op de beelden „boven“ weer boven en „onder“ weer onder is.

10. Datumweergave:

Deze functie is eveneens speciaal ontwikkeld voor de autocamera, om met de "time stamp" op elke video-opname vast te leggen wat de opnamedatum is. Natuurlijk vooronderstelt deze functie wel dat u als gebruiker voor inbedrijfstelling de juiste datum en tijd hebt ingesteld. (zie onder punt 1)

11. Versie:

Dit menupunt geeft de software-versie aan, die actueel op de camera is geïnstalleerd.

12. G-sensor:

Dit is een zeer belangrijke functie, die speciaal voor het gebruik als autocamera is ontwikkeld! Door een ingebouwde G-sensor worden trillingen waargenomen, en afhankelijk van de ingestelde gevoeligheid van deze sensor worden deze filmpjes tegen overschrijven beveiligd. Dit voorkomt dat belangrijke video-clips (bijv. in het geval van een botsing) in de loop-recording modus worden overschreven. (Zogenaamde BLACK-BOX-functie). Wij raden sterk aan deze functie in te schakelen wanneer u de camera gebruikt in de loop-recording modus.

Als de G-sensor geactiveerd is, wordt in de OSD een auto met aangegeven trillingen afgebeeld.

Fotofunctie:

Zoals aan het begin reeds aangegeven, is deze camera geoptimaliseerd voor gebruik in personenwagens. De camerafuncties hebben dezelfde instelmogelijkheden als in de videofunctie. Doordat de camera is geoptimaliseerd voor gebruik als videocamera, is de fotofunctie minder uitgewerkt en dient uitsluitend als mogelijkheid om in noodsituaties een stilstaand beeld met een resolutie van 1,3 MP te maken. Aangezien de native sensorresolutie 1,3 MP bedraagt, kan de geïnterpoleerde instelling van 3 of 5 MP de resolutie slechts marginaal verhogen.

Wij wensen u veel plezier met de JOBO car cam en een „goede reis“!

JOBO International GmbH, Kölner Str. 58a, D-51645 Gummersbach. www.jobo.com

Technische wijzigingen voorbehouden 2013 / 04
