Carcam 720P - Dashcam JOBO - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (Armaturenbrettkamera)
Marke	Jobo
Modell	Carcam 720P
Videoauflösung	HD 720p (1280x720) bei 25 oder 30 Bildern pro Sekunde
Bildschirm	LCD-Farbbildschirm 2,7 Zoll (6,8 cm)
Stromversorgung	5V über Zigarettenanzünder-Ladegerät (im Lieferumfang)
G-Sensor	Ja, einstellbar: Aus / Hoch / Mittel / Niedrig (Blackbox-Funktion)
Endlosschleifenaufnahme	Ja, Sequenzen von 2, 5 oder 10 Minuten
Bewegungsmelder	Ja, automatische Aktivierung bei Änderung im Sichtfeld
JOBO Smart Start-Funktion	Automatische Aufnahme beim Fahrzeugstart
Speichertyp	microSD-Karte bis 32 GB (nicht im Lieferumfang)
Videoausgang	HDMI
Mikrofon	Integriert, Aktivierung/Deaktivierung möglich
Lautsprecher	Integriert
Betriebstemperatur	0 bis 45 °C
Lagertemperatur	0 bis 60 °C
Lieferumfang	Kamera, Saugnapf, 3M-Klebepad, Autoladegerät, HDMI-Kabel
Pflege	Vor Feuchtigkeit, übermäßigen Vibrationen und extremen Temperaturen schützen
Sicherheit	Nur im Stillstand konfigurieren, niemals während der Fahrt
Farbe	Schwarz

Häufig gestellte Fragen - Carcam 720P JOBO

Wie installiere ich die microSD-Karte?

Legen Sie die microSD-Karte (nicht im Lieferumfang) in den dafür vorgesehenen Steckplatz (Pos. 17) ein, bis sie einrastet. Verwenden Sie eine Karte bis zu 32 GB.

Wie starte ich die automatische Aufnahme?

Schließen Sie das Zigarettenanzünder-Ladegerät an. Die JOBO Smart Start-Funktion startet die Aufnahme, sobald die Zündung eingeschaltet wird. Die Aufnahme stoppt, wenn die Zündung ausgeschaltet wird.

Wie stelle ich Datum und Uhrzeit ein?

Im Hauptmenü (Schlüsselsymbol) wählen Sie Datum Uhrzeit. Verwenden Sie die Tasten AUF/AB, um die Werte zu ändern, dann OK zum Bestätigen.

Wie aktiviere ich den G-Sensor?

Gehen Sie zum Hauptmenü (Schlüsselsymbol) und wählen Sie G-Sensor. Stellen Sie die Empfindlichkeit auf Hoch, Mittel oder Niedrig ein. Diese Funktion schützt wichtige Videos vor Überschreiben bei einem Aufprall.

Wie verwende ich den Bewegungsmelder?

Im Videomenü (Kamera-Symbol) aktivieren Sie Bewegungserkennung. Die Aufnahme startet automatisch, wenn ein Objekt das Sichtfeld durchquert, und stoppt nach 10 Sekunden ohne Bewegung.

Wie kann ich aufgenommene Videos abspielen?

Drücken Sie die MODE-Taste, um in den Wiedergabemodus zu wechseln. Verwenden Sie die Tasten AUF/AB, um ein Video auszuwählen, dann OK zum Abspielen. Sie können auch die SD-Karte entfernen und auf einem Computer abspielen.

Was tun, wenn der Speicher voll ist?

Im Endlosaufnahme-Modus (Schleife) überschreibt die Kamera automatisch ältere Videos. Um manuell Speicherplatz freizugeben, formatieren Sie die Karte über das Menü (Schlüsselsymbol > Format) oder löschen Sie Dateien auf einem Computer.

Wie setze ich das Gerät zurück?

Verwenden Sie die RESET-Taste (Pos. 9) an der Seite der Kamera. Sie können auch die Standardeinstellungen über das Hauptmenü wiederherstellen (Schlüsselsymbol > Standardeinstellungen).

Wie ändere ich die Sprache der Benutzeroberfläche?

Gehen Sie zum Hauptmenü (Schlüsselsymbol), wählen Sie Sprache und wählen Sie aus: Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch, Chinesisch, Japanisch oder Russisch.

Wie montiere ich die Kamera an der Windschutzscheibe?

Befestigen Sie die Saugnapfhalterung an der sauberen Windschutzscheibe. Sie können auch das 3M-Klebepad verwenden. Richten Sie das Objektiv auf die Straße. Wenn die Kamera auf dem Kopf montiert ist, aktivieren Sie Image Flip (180°-Drehung) im Menü.

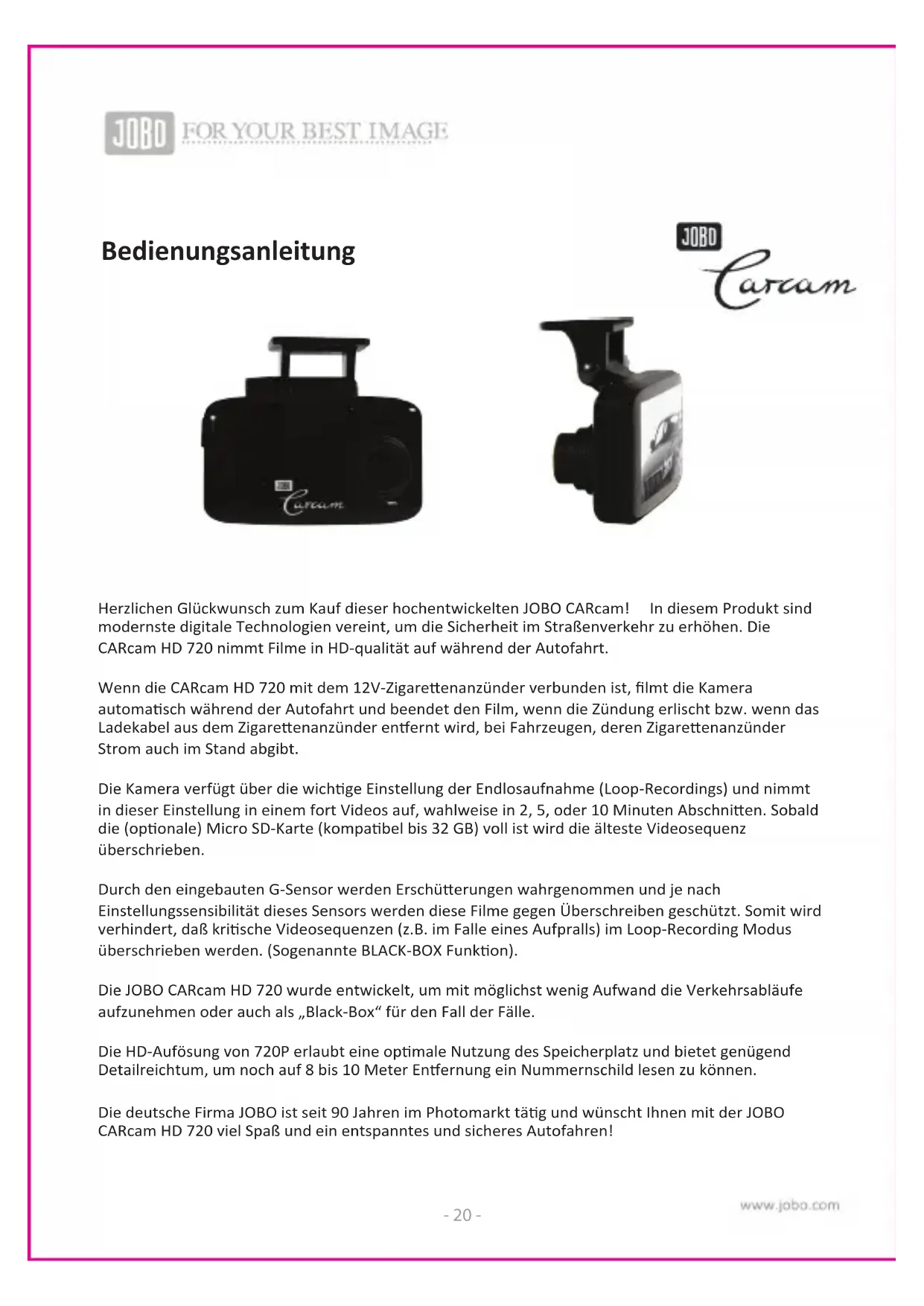

BEDIENUNGSANLEITUNG Carcam 720P JOBO

Bedienungsanleitung ....20

Herzlichen Glückwunsch zum Kauf dieser hochentwickelten JOBO CARcam! In diesem Produkt sind modernste digitale Technologien vereint, um die Sicherheit im Straßenverkehr zu erhöhen. Die CARcam HD 720 nimmt Filme in HD-qualität auf während der Autofahrt.

Wenn die CARcam HD 720 mit dem 12V-Zigarettenanzünder verbunden ist, filmt die Kamera automatisch während der Autofahrt und beendet den Film, wenn die Zündung erlischt bzw. wenn das Ladekabel aus dem Zigarettenanzünder entfernt wird, bei Fahrzeugen, deren Zigarettenanzünder Strom auch im Stand abgibt.

Die Kamera verfügt über die wichtige Einstellung der Endlosaufnahme (Loop-Recordings) und nimmt in dieser Einstellung in einem fort Videos auf, wahlweise in 2, 5, oder 10 Minuten Abschnitten. Sobald die (optionale) Micro SD-Karte (kompatibel bis 32 GB) voll ist wird die älteste Videosequenz überschrieben.

Durch den eingebauten G-Sensor werden Erschütterungen wahrgenommen und je nach Einstellungssensibilität dieses Sensors werden diese Filme gegen Überschreiben geschützt. Somit wird verhindert, daß kritische Videosequenzen (z.B. im Falle eines Aufpralls) im Loop-Recording Modus überschrieben werden. (Sogenannte BLACK-BOX Funktion).

Die JOBO CARcam HD 720 wurde entwickelt, um mit möglichst wenig Aufwand die Verkehrsabläufe aufzunehmen oder auch als „Black-Box“ für den Fall der Fälle.

Die HD-Aufösung von 720P erlaubt eine optimale Nutzung des Speicherplatz und bietet genügend Detailreichtum, um noch auf 8 bis 10 Meter Entfernung ein Nummernschild lesen zu können.

Die deutsche Firma JOBO ist seit 90 Jahren im Photomarkt tätig und wünscht Ihnen mit der JOBO CARcam HD 720 viel Spaß und ein entspanntes und sicheres Autofahren!

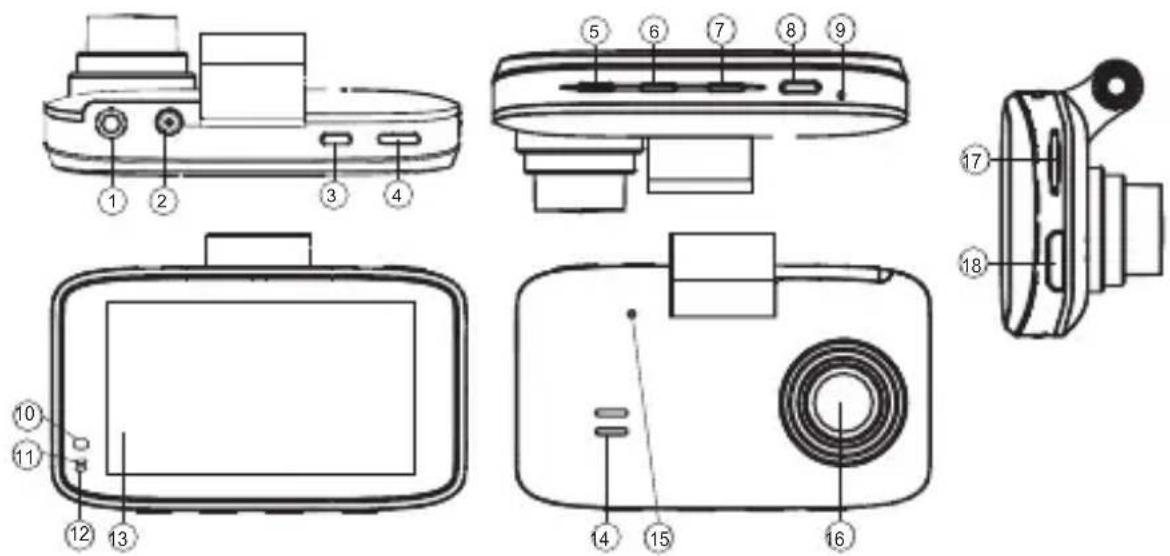

1 AV-Ausgang
2 Stromanschluß 5V (Anschluß für
Autoladekabel)
3 Ein-/Ausschalter
4 Aufnahme / OK Taste
5 MENU Taste
6 MODUS Taste
7 LINKS / RUNTER Taste
8 RECHTS / RAUF Taste
9 RESET Loch

10-11-12 STATUS Leuchten:

blau = eingeschaltet.

Blau blinkend (an/aus):

Videoaufnahme läuft.

Rot: Ladevorgang

13 Display
14 Lautsprecher
15 Mikrophon
16 Objektiv
17 Schacht für micro-SD Karte
18 HD-Ausgang

Technische Daten

• Speziell entwickelt für den Einsatz im Auto
  • Video in HD-Auflösung (720P)
• Optimale Datenkompression im H.264 Standard
  • Dauerbetrieb über Auto-Ladekabel (Zigarettenanzünder) möglich
• JOBO smartSTART: Camera fängt an zu filmen, wenn Zündschlüssel gedreht wird!
• Bewegungssensor: Ist diese Funktion aktiviert, wird eine Videoaufnahme aufgezeichnet sobald sich im Sichtfeld der Kamera ein Objekt bewegt. Wenn 10 Sekunden lang keine Bildveränderung wahrgenommen wird, dann schaltet die Videoaufnahme ab.
• G-Sensor (aus/hoch/mittel/niedrig) schützt die Filmdatei gegen Überschreibung, wo es zu einem abrupten stop gekommen ist (z.B. im Falle eines Unfalls / black-box)
  • 2.7"(6,8 cm) Farb-LCDisplay
• Diverse Einstellmöglichkeiten für Endlosaufnahmen (Schleife / Loop-Recording)
  • 180° Drehung der Aufnahme
• Diverse Einstellmöglichkeiten: Kontrast, Weißabgleich, Schärfe, Effekte: monochrom, negativ, sepia
  • Photoauflösung: 1,3 MP
• Kompatibel mit micro SD-Karte bis 32GB
  • Betriebstemperatur: 0-45°
• Lagertemperatur: 0 – 60°
• Farbe: schwarz

Lieferumfang

• JOBO Car Cam HD 720
- Saugnapf zur Befestigung an der Windschutzscheibe
- 3M-Klebepad mit Halterung zur Befestigung an der Windschutzscheibe
• Autoladekabel (für Zigarettenanzünder)
• HD-Ausgang

Sicherheitshinweise

Bitte nehmen Sie alle Kameraeinstellungen nur bei stillstehendem Auto vor, am besten ohne laufenden Motor – und niemals während der Fahrt!

Wartung / Pflege

Die Kamera ist für den Einsatz im Trockenen konzipiert. Bitte halten Sie die Kamera frei von großen Erschütterungen, Nässe, und extremen Temperaturen, bzw. Temperaturschwankungen. Behandelnd Sie die Kamera pfleglich. Trotz robuster und kompakter Bauweise handelt es sich um ein "High-Tech-Gerät".

Inbetriebnahme

Vor dem ersten Einsatz bitte die Kamera per Autoladekabel mit Strom versorgen. Zum Einsatz ist es notwendig eine (optionale) Micro-SD-Karte einzuführen in dem dafür vorgesehenen Schacht (17).

Je nach Einstellung fängt die Kamera sogleich an zu filmen. Wenn die Kamera zu filmen beginnt und Sie Menüeinstellungen vornehmen möchten, drücken Sie einfach die R/OK-Taste (Aufnahmetaste (4)), um den aktuellen Film zu beenden.

Die Kamera ist optimiert für Videoaufnahmen. Im Notfall kann über die MODUS-Taste (6) auf Photo-Modus umgestellt werden, um Photos in 1,3 MP Auflösung aufzunehmen.

Einstellungen VIDEO: (Videokamerasymbol)

Drücken Sie die Menütaste (6), um in die Menüeinstellungen zu gelangen.

Mit den Tasten RUNTER (7) und RAUF (8) können Sie mühelos durch das Menü navigieren. Mit der OK-Taste (4) bestätigen Sie Ihre Menüauswahl.

Die wichtigsten Einstellungen werden unter 1, 4, 5,7 beschrieben:

1. Auflösung:

Sie können 720 P mit 25 oder 30 fps wählen. Dies ist die optimale Einstellung. Um Platz auf der Speicherkarte zu sparen kann auch eine niedrigere Auflösung von 480P gewählt werden. Die Auflösung von 1080P wird mit weniger Aufnahmen / Sekunde bzw. mit interpolierten Bildern gemacht und kann zu verwackelten Aufnahmen führen. Wir empfehlen nach Möglichkeit stets 720 P zu verwenden.

2. Belichtung:

Hier kann man bei starkem Gegenlicht bewußt eine Überbelichtung von 1/3 oder 2/3 wählen oder aber auch eine Unterbelichtung, wenn eine extreme Lichtsituation dies erfordern mag. In der Regel führt die Werkseinstellung +0/0 zu den gewünschten Ergebnissen.

3. Weissbalance:

Die Werkseinstellung ist „Auto“. Je nach Einsatz kann optimiert für sonniges, wolkiges Wetter voreingestellt werden oder sogar für Kunstlicht (z.B. beim Einsatz im Innenbereich).

4. Endlosaufnahme:

Diese wichtige Einstellung der Endlosaufnahme erlaubt die automatische Videoaufnahme in einem Fort; wahlweise können Sie 2, 5, oder 10 Minuten Abschnitte aufnehmen. Sobald die (optionale) Micro SD-Karte (kompatibel bis 32 GB) voll ist wird die jeweils älteste Videosequenz überschrieben. Natürlich kann die Endlosaufnahme mit „Aus“ deaktiviert werden.

In der normalen Bildschirmanzeige (On-Screen-Display = OSD) wird die Endlosaufnahme mit einem Piktogramm angezeigt. Unter dem Piktogramm wird die gewählte Länge der Filmsequenz angezeigt: 2,5, 10.

5. Bewegungssensor:

Wird diese Funktion aktiviert, dann beginnt die Kamera im eingeschalteten Modus mit einer Videoaufnahme sobald sich im Sichtfeld der Kamera ein Objekt bewegt. Wenn 10 Sekunden lang keine Bildveränderung wahrgenommen wird, dann schaltet die Videoaufnahme ab. Sobald wieder ein Objekt in das Sichtfeld gelangt setzt die Kamera wieder mit Filmen ein. Diese Funktion kann interessant sein, wenn im Verkehr viele „stop-and-go“ Situationen vorkommen – oder aber die Kamera im geparkten Zustand nur filmen soll, wenn es zu neuen Bildinformationen kommt. Selbstverständlich kann diese Funktion auch als ganz simple „Überwachungskamerafunktion“ eingesetzt werden, solange der Akku geladen ist oder eine Stromversorgung gewährleistet ist. Ist diese Funktion aktiviert, wird Sie im OSD mit einem Läufer Piktogramm angezeigt.

6. (Ton) Aufnahme:

Optional kann die Tonaufnahme ein- oder ausgeschaltet werden. Ist die Tonaufnahme aktiviert so wird im OSD ein Mikrophon angezeigt.

7. LCD-Aus:

Mit dieser Funktion kann die Beleuchtung des Displays auf automatische Abschaltung gestellt werden, wenn 2, 5, oder 10 Minuten keine Kameraknöpfe bedient werden. Je nach Kameraeinstellung nimmt die Kamera jedoch weiter Videos auf und schaltet lediglich das OSD ab. Um stets den Überblick zu

haben empfiehlt es sich die LCD-Aus Funktion zu deaktivieren („Aus“). Lediglich wenn die Kamera im Batteriemodus eingesetzt wird (z.B. als „Überwachungskamera“ mit Bewegungssensor – empfiehlt es sich diese Funktion zu aktivieren, um Strom zu sparen.

Haupteinstellungen (Schraubenschlüsselsymbol)

1. Datum Uhrzeit:

Hier sollten Sie vor erster Inbetriebnahme das aktuelle Datum und die korrekte Uhrzeit einstellen. Die hier eingestellte Zeit kann im aufgenommenen Video als „Zeit-stempel“ stets eingeblendet werden. (s. u. Punkt 11)

2. Auto Aus:

Mit dieser Funktion kann die Beleuchtung des Displays auf automatische Abschaltung gestellt werden, wenn 2, 5, oder 10 Minuten keine Kameraknöpfe bedient werden. Je nach Kameraeinstellung nimmt die Kamera jedoch weiter Videos auf und schaltet lediglich das OSD ab. Um stets den Überblick zu haben empfiehlt es sich die Auto-Aus Funktion zu deaktivieren („Aus“). Ledgilich wenn die Kamera im Batteriemodus eingesetzt wird (z.B. als „Überwachungskamera“ mit Bewegungssensor – empfiehlt es sich diese Funktion zu aktivieren um Strom zu sparen.

3. Akustisches Signal:

Hier kann das akustische Signal bei Kamerabedienung de-/aktiviert werden.

4. Sprache:

Hier können Sie wählen zwischen: Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch, Chinesisch, Japanisch, und Russisch.

5. TV-Modus:

Hier können Sie zwischen dem europäischen PAL-Standard oder dem amerikanischen NTSC-Standard wählen.

6. Hz / Frequenz:

Hier können Sie zwischen dem in Europa üblichen 50 Hz (wie die Neonröhren) oder dem in USA üblichen 60 Hz filmfrequenz wählen. Je nach Einstellung macht die Kamera beim Filmen 25 Aufnahmen pro Sekunde (frames per second = fps) oder 30 fps.

7. Format:

Hier können Sie die Speicherkarte reformatieren, wenn Sie selbige komplett neu beschreiben wollen.

8. Standard Einstellung:

Mit dieser Funktion kann die Kamera wieder auf Werkseinstellung justiert werden. Alle manuellen Menüeinstellungen werden mit dieser Funktion zurückgesetzt.

9. Image Flip:

Wird dies Kamera „verkehrt herum“ angebracht, dann kann mit dieser Funktion „Image Flip“ (180° Drehung) die Aufnahme wieder korrigiert werden, so daß „oben“ wieder oben und „unten“ wieder unten ist in der Aufnahme.

10. Datumsanzeige:

Diese Funktion wurde ebenfalls speziell für die Autokamera entwickelt, um mit dem „Zeitstempel“ auf jeder Videosequenz zu dokumentieren, von wann die Aufnahme datiert. Natürlich setzt diese Funktion voraus, daß Sie als Benutzer vor Inbetriebnahme das richtige Datum und die korrekte Uhrzeit eingestellt haben. (s.o. Punkt 1)

11. Version:

Dieser Menüpunkt zeigt die Software-Version an, die aktuell auf der Kamera installiert ist.

12. G-Sensor:

Dies ist eine ganz wichtige Funktion – speziell für den Autokameraeinsatz entwickelt! Durch den eingebauten G-Sensor werden Erschütterungen wahrgenommen und je nach Einstellungssensibilität dieses Sensors werden diese Filme gegen Überschreiben geschützt. Somit wird verhindert, daß kritische Videosequenzen (z.B. im Falle eines Aufpralls) im Loop-Recording Modus überschrieben werden. (Sogenannte BLACK-BOX Funktion). Diese Funktion empfehlen wir ausdrücklich zu aktivieren, wenn Sie die Kamera im Loop-Recording Modus einsetzen. Ist der G-Sensor aktiviert so wird im OSD ein Auto mit angedeuteter Vibration angezeigt.

Photofunktionen:

Wie Eingangs bereits gesagt, ist diese Kamera für Videoaufnahmen im KfZ-Betrieb optimiert. Die Kamerafunktionen erlauben ähnliche Einstellungen wie bei der Videofunktion. Durch das Optimieren für den Videoeinsatz ist die Photofunktion weniger stark ausgeprägt und soll lediglich erlauben in einem etwaigen Notfall auch ein Standbild von 1,3 MP Auflösung machen zu können. Da die native Sensorauflösung 1,3 MP beträgt kann die interpolierte Eisntellung von 3 bzw. 5 MP die Bildauflösung nur unwesentlich erhöhen.

Wir wünschen Ihnen viel Freude mit der JOBO car cam und „gute Fahrt“!
