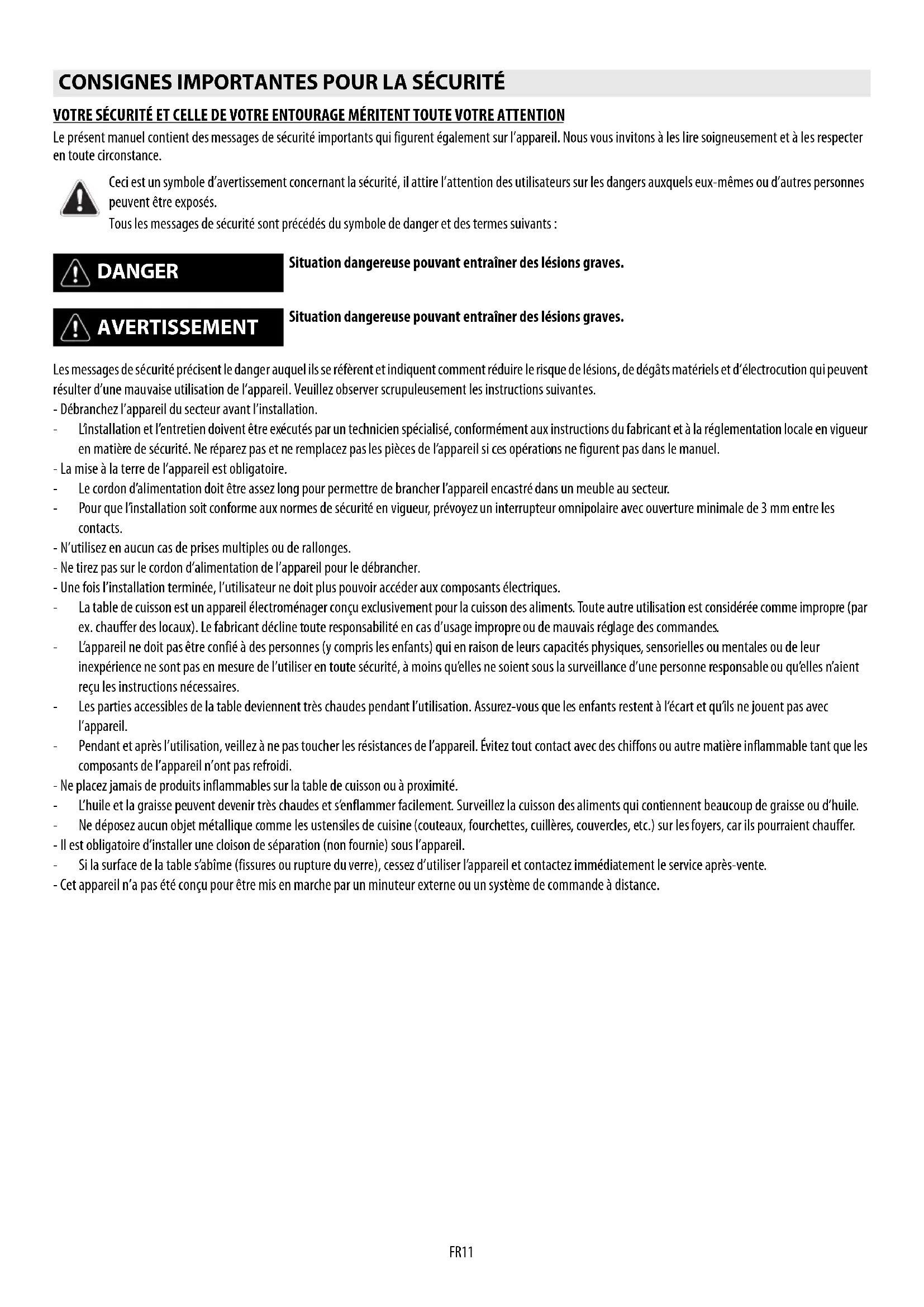

CONSIGNES IMPORTANTES POUR LA SÉCURITÉ

Ceci est un symbole d’avertissement concernant la sécurité, il attire l’attention des utilisateurs sur les dangers auxquels eux-mêmes ou d’autres personnes peuvent être exposés. Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants : DANGER Situation dangereuse pouvant entraîner des lésions graves. AVERTISSEMENT Situation dangereuse pouvant entraîner des lésions graves. FRANÇAISInstallationPage2Mode d’emploiPageFR12 Élimination des emballages Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole ( ). Par conséquent, ne les jetez pas dans la nature et respectez les réglementations locales en vigueur en matière d’élimination des déchets. Mise au rebut de l’appareil Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, l’utilisateur contribue à la prévention des impacts nocifs sur l’environnement et la santé. Le symbole sur l’appareil et sur la documentation qui l’accompagne indique qu’il ne peut en aucun cas être traité comme un déchet ménager et qu’il doit être remis à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques. Conseils pour économiser l’énergie Pour obtenir les meilleurs résultats, nous vous conseillons en outre :

• d’utiliser des ustensiles de cuisson et des casseroles d’un diamètre identique à celui du foyer ;

• d’utiliser exclusivement des ustensiles de cuisson à fond plat ;

• dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ;

• d’utiliser un autocuiseur qui permet d’économiser encore plus d’énergie et de temps (ne l’utilisez pas en mode 6e sens) ;

• de placer la casserole au centre du foyer tracé sur la table de cuisson. - Cet appareil destiné au contact alimentaire est conforme au règlement ( ) n°1935/2004. Il été conçu, réalisé et mis sur le marché conformément aux normes de sécurité de la directive « Basse Tension » 2006/95/CE (qui remplace la 73/2 3/CEE et ses modifications), ainsi qu’aux dispositions de la directive CEM 2004/108/ CE. Vérifiez avec un aimant que le récipient est bien adapté à la table de cuisson à induction : n’utilisez pas de casseroles contenant du fer. - N’utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. - Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l’endommager. CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

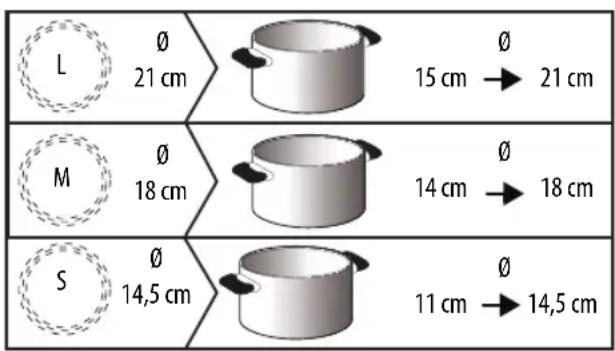

Si la taille des casseroles ne convient pas, les foyers ne s’allument pas. Utilisez exclusivement des casseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d’allumer la table de cuisson, posez la casserole sur le foyer désiré.

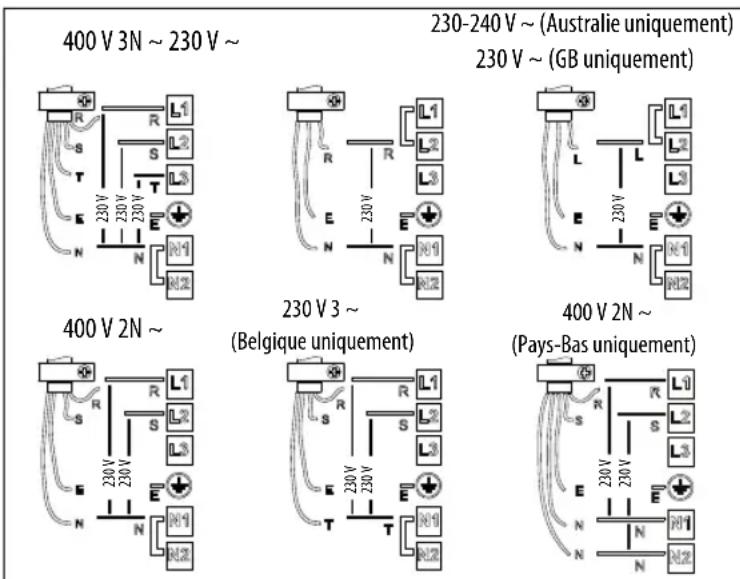

SFR13 Après avoir déballé l’appareil, vérifiez qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le Service Après-Vente. PRÉPARATION DU MEUBLE POUR L’ENCASTREMENT Connexion au bornier Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l’indique le tableau ci-dessous. Reliez le fil de terre jaune/vert à la borne qui porte le symbole . Ce fil doit être plus long que les autres.

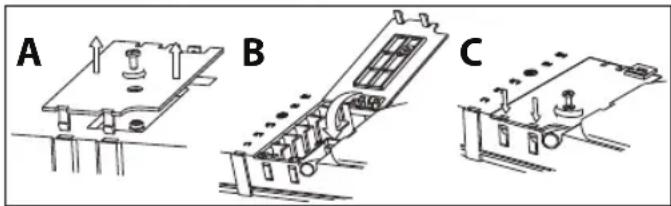

1. Enlevez le couvercle du bornier (A) en ôtant la vis; l’introduire dans la charnière (B) du bornier.

2. Introduisez le cordon d’alimentation dans le serre-câble et connectez les fils au bornier en suivant les indications du schéma qui se trouve à côté.

3. Fixez le cordon d’alimentation avec le serre-câble.

4. Fermez le couvercle (C) et vissez-le sur le bornier avec la vis précédemment enlevée - point (1).

La table effectue un autodiagnostic de quelques secondes à chaque connexion au secteur. Si la table est déjà équipée d’un cordon d’alimentation, suivez les instructions fixées au cordon. Effectuez le branchement au secteur avec un interrupteur multipolaire ayant une distance entre les contacts d’au moins 3 mm. REMARQUE : Lorsque vous utilisez la table de cuisson pour la première fois, évitez que des ampoules halogènes de forte puissance, telles que celles d'une hotte, ne soient orientées vers la zone des touches sensitives de la table de cuisson. Ces ampoules pourraient interférer avec le démarrage du système. INSTALLATION AVERTISSEMENT - Installez une cloison de séparation sous la table de cuisson. - La partie inférieure de l’appareil ne doit pas être accessible après l’installation. - Si la table de cuisson est installée au-dessus d’un four, il est inutile d’utiliser la cloison de séparation.

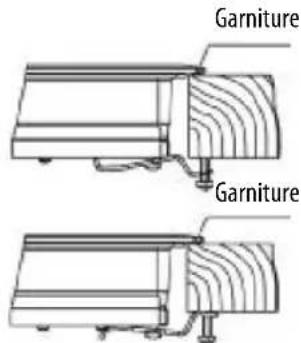

• Respectez les cotes indiquées sur la figure entre le fond de la table de cuisson et la cloison de séparation.

• Pour un bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l’espace minimal entre le plan de travail et le haut du meuble (min. 5 mm).

• Découpez le meuble avant d’installer la table de cuisson. Éliminez les copeaux et les résidus.

• Si vous installez un four sous la table de cuisson, vérifiez qu’il est équipé d’un système de refroidissement.

• N’installez pas la table de cuisson au-dessus d’un lave-vaisselle ou d’un lave-linge pour pas exposer les circuits électroniques à la vapeur ou à l’humidité qui risqueraient de les détériorer.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

AVERTISSEMENT - Débranchez l’appareil. - L’appareil doit être installé par un technicien spécialisé connaissant parfaitement les normes en vigueur en matière de sécurité et d’installation. - Le fabricant décline toute responsabilité en cas de dommages aux personnes, aux animaux ou aux biens résultant du non-respect des directives données dans ce chapitre. - Le cordon d’alimentation doit être suffisamment long pour permettre de retirer la table de cuisson du plan de travail. - Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l’appareil correspond à la tension d’alimentation de votre habitation. - N’utilisez pas de rallonge. Conducteurs Nombre x section 230 V ~ 3 x 4 mm2 230-240 V ~ 3 x 4 mm2 (Australie uniquement) 230 V 3 ~ 4 x 1,5 mm2 400 V 3N ~ 5 x 1,5 mm2 400 V 2N ~ 4 x 1,5 mm2 min. 5 mm min. 20 mm min. 5 mm 400 V 3N ~ 230 V ~ 230-240 V ~ (Australie uniquement) 230 V ~ (GB uniquement) 400 V 2N ~ 230 V 3 ~(Belgique uniquement)400 V 2N ~(Pays-Bas uniquement)230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBAFR14 Description du bandeau de commande Le bandeau est équipé de touches tactiles : pour les utiliser, il suffit d’appuyer sur le symbole correspondant (une pression légère suffit). Marche/arrêt de la table de cuisson Effleurez le capteur de mise en marche pendant au moins une seconde. Le bandeau tactile s’allume, l’appareil émet un signal sonore et les afficheurs sont éclairés. Si un des foyers de cuisson est chaud, les lettres « H » et « 0 » apparaissent en alternance sur l’afficheur. Pour arrêter la table de cuisson, appuyez sur la même touche jusqu’à l’extinction. Tous les foyers sont désactivés. Activation et réglage des foyers Après avoir allumé la table de cuisson et posé la casserole sur le foyer, réglez la puissance avec la touche +. À l’activation du foyer, la puissance 5 apparaît sur l’afficheur. Chaque foyer de cuisson a plusieurs réglages de la puissance commandés par les touches +/- : de « 1 » minimum à « 9 » maximum. Certains foyers sont équipés d’une fonction Booster permettant une montée en température ultra rapide. L’activation de cette fonction est signalée par la lettre « P » sur l’afficheur. Pour arriver rapidement à la puissance maximale : réglez le foyer sur 0, effleurez une fois la touche -. Le foyer se règle directement sur 9. Si on maintient la pression sur une des deux touches + ou -, l’opération se répète toutes les demi-secondes sans qu’il soit nécessaire d’appuyer plusieurs fois. Limitation de puissance La puissance maximale de ce modèle de table de cuisson est limitée par le logiciel. Si on tente de régler un foyer de cuisson sur une puissance supérieure à la limite, le système émet un signal sonore et ramène automatiquement la puissance au maximum autorisé. Supposons que l’utilisateur ait programmé les niveaux suivants en utilisant toute la puissance disponible. S’il appuie sur la touche + pour augmenter la puissance du foyer diam. 145, le système émet un signal sonore et n’exécute pas la commande. L’utilisateur ne pourra augmenter la puissance du foyer diam. 145 qu’après avoir réduit la puissance d’un des autres foyers.

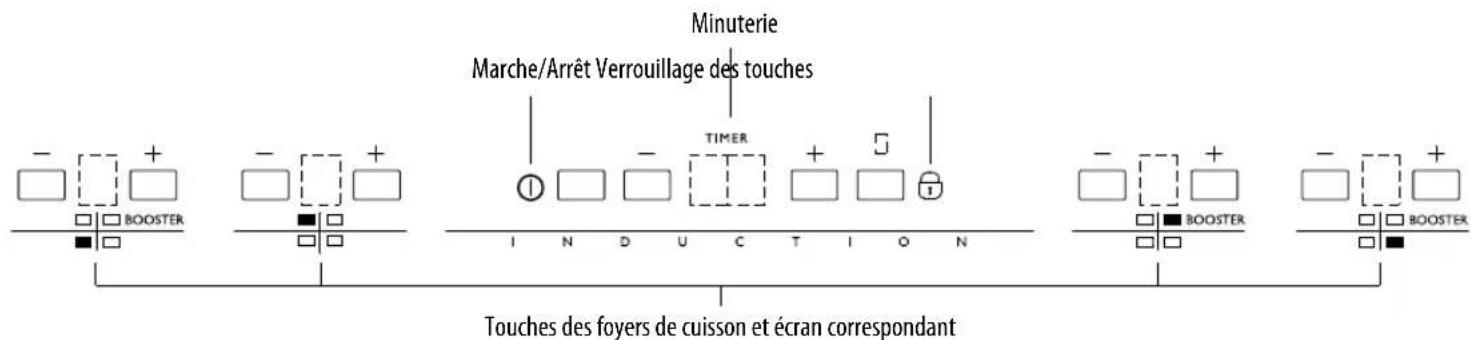

Si, dans les 10 secondes qui suivent la mise en marche aucune fonction n’est sélectionnée, la table de cuisson s’éteint automatiquement. Minuterie Touches des foyers de cuisson et écran correspondant Marche/Arrêt Verrouillage des touches

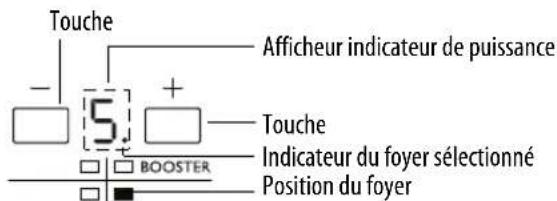

Touche Touche Afficheur indicateur de puissance Indicateur du foyer sélectionné Position du foyerFR15 Désactivation des foyers Appuyez sur la touche « - » du foyer de cuisson que vous souhaitez éteindre jusqu’à le régler sur « 0 ». Vous pouvez également désactiver le foyer en effleurant simultanément les touches « + » et « - ». Arrêt de la table de cuisson Pour désactiver la table de cuisson, appuyez sur la touche . L’appareil émet un signal sonore et les indicateurs de puissance s’éteignent à l’exception du témoin de chaleur résiduelle « H » qui reste allumé tant que le foyer de cuisson est chaud. Horloge La table de cuisson possède une horloge qui a deux fonctions : elle sert de minuterie pour l’arrêt du foyer ou assure simplement le compte à rebours. Minuterie de compte à rebours Cette fonction permet de définir le temps au-delà duquel l’appareil émet un signal sonore. Pour activer cette fonction, procédez de la façon suivante. 1. Le bandeau de commande tactile étant allumé et la fonction minuterie d’arrêt désactivée pour tous les foyers, effleurez une des touches + ou - de l’horloge.

2. L’afficheur s’allume et indique 00.

3. Effleurez à nouveau les touches + ou - pour définir le temps. Au bout de quelques secondes, le point décimal de l’horloge clignote pour indiquer que le compte à rebours a commencé. Veillez à ne pas effleurer les autres touches, vous risqueriez d’interrompre la minuterie d’arrêt d’un foyer au lieu de programmer la minuterie du compte à rebours. Quand le compte à rebours arrive à zéro, l’appareil émet plusieurs signaux sonores. Pour arrêter la sonnerie, effleurez une des touches + ou - de l’horloge. Si, pendant le fonctionnement de l’horloge en compte à rebours les foyers à induction sont réglés sur 0, le bandeau tactile s’éteint au bout de quelques secondes. La minuterie continue à fonctionner jusqu’à la fin du compte à rebours ou à l’annulation de la programmation. Pour annuler la programmation de la minuterie en compte à rebours, réglez le temps restant sur 00. Fonction minuterie d’arrêt Cette fonction est très pratique pour programmer l’arrêt automatique de chaque foyer de cuisson à la fin d’un temps prédéfini. L’appareil permet de temporiser séparément chaque foyer de cuisson. Cette fonction est commandée par les touches augmenter/diminuer + et - associées à l’horloge. Minuteries indépendantes des foyers Pour activer la minuterie d’un foyer donné, procédez de la façon suivante.

1. Le foyer étant allumé et l’horloge éteinte, effleurez une des touches + ou - de l’horloge.

2. L’afficheur s’allume et indique 00. En même temps, pour chaque foyer allumé, le signe clignotant s’affiche.

3. Dans les 5 secondes qui suivent, effleurez une des touches + ou - du foyer dont vous souhaitez activer la minuterie. Le signe apparaît sur l’afficheur de ce foyer ; les chiffres clignotent sur l’afficheur de l’horloge. 4. Dans les 2 secondes qui suivent, sélectionnez l’heure avec les touches + ou - de l’horloge. Au bout de quelques secondes, les chiffres cessent de clignoter sur l’afficheur de l’horloge. Le point décimal de l’horloge et le foyer temporisé clignotent pour indiquer que le compte à rebours a commencé. Après avoir défini le temps, veillez à ne pas activer d’autres touches, vous risqueriez d’annuler la fonction minuterie. Quand les chiffres de l’horloge clignotent, vous pouvez les modifier en utilisant exclusivement les touches + ou -, sans effleurer les autres touches. À la fin du compte à rebours, le foyer temporisé s’éteint et l’appareil émet plusieurs signaux sonores. Pour les arrêter, effleurez une des touches + ou - associées à l’horloge. Programmation de la minuterie pour plusieurs foyers / Modification du réglage de l’heure Pendant le compte à rebours, vous pouvez modifier le temps restant ou programmer la minuterie pour un autre foyer.

1. Le bandeau tactile étant actif et un des foyers temporisé, effleurez une des touches + ou - de l’horloge.

2. Le compte à rebours s’arrête et 00 apparaît sur l’afficheur. Le signe clignotant apparaît sur l’afficheur de chaque foyer allumé. 3. Vous pouvez temporiser un autre foyer ou modifier le temps restant d’un foyer précédemment temporisé. Il est possible de les repérer grâce au point décimal en bas et à droite de l’afficheur qui n’est visible que si le foyer est temporisé. Dans les 5 secondes qui suivent, effleurez une des touches + ou - du foyer dont vous souhaitez activer ou modifier la minuterie. Le signe cesse de clignoter sur l’afficheur de ce foyer. Les chiffres se mettent à clignoter sur l’afficheur de l’horloge. 4. Effleurez à nouveau les touches + ou - et définissez la temporisation. Au bout de quelques secondes, le point décimal commence à clignoter sur l’afficheur pour confirmer que le compte à rebours a commencé. Pour annuler une heure prédéfinie, paramétrez le temps dans le passage 4 sur 00 ou éteignez directement le foyer correspondant. Quand plusieurs foyers sont temporisés avec un paramétrage prédéfini, l’afficheur de l’horloge clignote. L’heure correspond au foyer sur l’afficheur duquel le point décimal clignote. Rappelez-vous que le point décimal sur un afficheur d’alimentation indique que le foyer est temporisé. Le point décimal clignotant avec un sur l’afficheur d'un foyer signifie que l’indicateur de l’horloge montre le temps du compte à rebours restant pour ce foyer. Rappelez-vous qu’en éteignant le bandeau tactile avec la touche capteur on/off pendant le compte à rebours, on annule cette fonction. Le foyer s’éteint : s’il est encore chaud, l’indicateur « H » apparaît dans le cercle. « H » est le témoin de chaleur résiduelle. La table de cuisson possède un témoin de ce type pour chaque foyer : il signale les zones à haute température. Lorsque le foyer a refroidi, l’afficheur s’éteint.FR16 Verrouillage du bandeau de commande Cette fonction verrouille les commandes de la table de cuisson pour éviter toute activation accidentelle (par ex. pendant le nettoyage). Appuyez pendant trois secondes sur la touche : un signal sonore et un témoin lumineux au-dessus de la touche cadenas signalent que la fonction est active. Le bandeau de commande est verrouillé, à l’exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s’éteint et la table est à nouveau active. Si on éteint la table de cuisson alors que le bandeau de commande est verrouillé (point lumineux allumé au-dessus de la touche Cadenas), il ne sera possible de la rallumer qu’après avoir désactivé la fonction verrouillage des commandes. IMPORTANT : la présence d’eau, de liquide ayant débordé des casseroles ou d’objets posés sur la touche sous le symbole peuvent provoquer l’activation ou la désactivation involontaires de la fonction verrouillage du bandeau de commande. Fonction Melting La fonction melting maintient le foyer à une température basse et uniforme. Après avoir posé une casserole/un accessoire sur un foyer, allumez l’appareil et sélectionnez ce foyer. Réglez la puissance sur 1. Appuyez sur la touche -, le symbole apparaît sur l’afficheur. Pour désactiver la fonction, appuyez simplement sur la touche -. Temps de fonctionnement maximal Si vous oubliez d’éteindre votre table de cuisson, elle s’arrête automatiquement au bout d’un temps prédéfini après la mise en marche du dernier foyer. Voir le tableau suivant. Dans ce cas, si la température du verre est très élevée, la lettre « H », témoin de chaleur résiduelle, apparaît sur l’afficheur de puissance du foyer correspondant. IMPORTANT : n’utilisez pas d’éponges abrasives ou de pailles de fer. À la longue, leur utilisation pourrait rayer le verre.

• Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez-la de façon à éliminer les résidus d’aliments incrustés et les taches.

• Le sucre et les aliments très sucrés abîment la table de cuisson et doivent être éliminés immédiatement.

• Le sel, le sucre et le sable peuvent rayer la surface du verre.

• Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant).

• Lisez et suivez les instructions de la section « Mode d’emploi ».

• Vérifiez qu’il n’y a pas de coupure de courant.

• Essuyez soigneusement la table de cuisson après l’avoir nettoyée.

• Si vous n’arrivez pas à éteindre la table de cuisson après l’avoir utilisée, débranchez-la. Puissance sélectionnée Temps de fonctionnement maximum (en heures) Puissance sélectionnée Temps de fonctionnement maximum (en heures)

NETTOYAGE AVERTISSEMENT - N’utilisez jamais d’appareil à vapeur pour nettoyer la table de cuisson. - Avant le nettoyage, vérifiez que les foyers sont éteints et que l’indicateur de chaleur résiduelle (« H ») a disparu.

DIAGNOSTIC DES PANNES

CODE D’ERREUR DESCRIPTION CAUSE PROBABLE SOLUTION La table de cuisson s’éteint et, au bout de 10 secondes, émet un signal sonore toutes les 30 secondes. Pression permanente sur la zone des commandes. Eau ou ustensiles de cuisine sur la zone des commandes. Nettoyez la zone des commandes. Un foyer s’éteint et l’indicateur affiche la lettre «C82 ». Surtempérature. La température interne des composants électroniques est trop élevée. Attendez que la table ait refroidi avant de l’utiliser.FR17 Avant de contacter le Service Après-vente 1. Consultez le chapitre « Diagnostic des pannes » et assurez-vous que vous ne pouvez pas remédier au problème par vous-même.

2. Éteignez et rallumez la table de cuisson pour voir si le problème a été éliminé.

Si le problème persiste après ces contrôles, adressez-vous au Service Après-Vente Whirlpool le plus proche. Pensez à donner :

• une brève description de la panne ;

• le type et le modèle exacts de la table de cuisson ;

• le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l’appareil (sur la plaque métallique) , le code service figure également dans le livret de garantie -;

• votre adresse complète ;

• votre numéro de téléphone. Si une réparation est nécessaire, veuillez contactez un Service Après-vente agréé (qui vous garantira l’emploi de pièces détachées d’origine et une réparation correcte). Les pièces détachées sont disponibles pendant 10 ans.
