MANUALE UTENTE ACM 723 WHIRLPOOL

ITALIANO Installazione Pagina 3 Istruzioni per l'uso Pagina 24

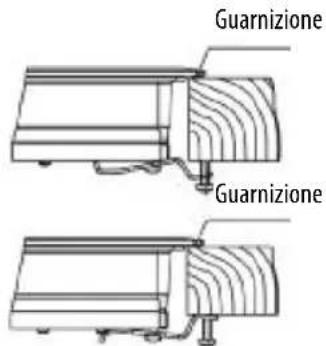

Fissaggio del piano cottura

Dopo aver regolato adeguatamente la dimensione del foro, applicare la guarnizione sul lato inferiore del vetro. Non applicare silicone tra il vetro e il piano di lavoro per evitare che il vetro si spacchi qualora in futuro fosse necessario rimuovere il piano cottura.

Per applicare il piano al mobile viene fornita una series di staffe da fissare ai fori estenti nella parte inferiore del telao. è possibile montare le staffe in due positizioni, come indicato nella figura seguente.

In base allo spessore del mobile, potrebbe essere necessario utilizzare le viti autofilettanti fornite per il fissaggio; inserirle nei fori circolari della staffa. La fillettatura del foro si crea inserendo la vite.

La filettatura deve essere eseguita prima di fissare la staffa al piano cottura.

Upevnenie varnej dosky

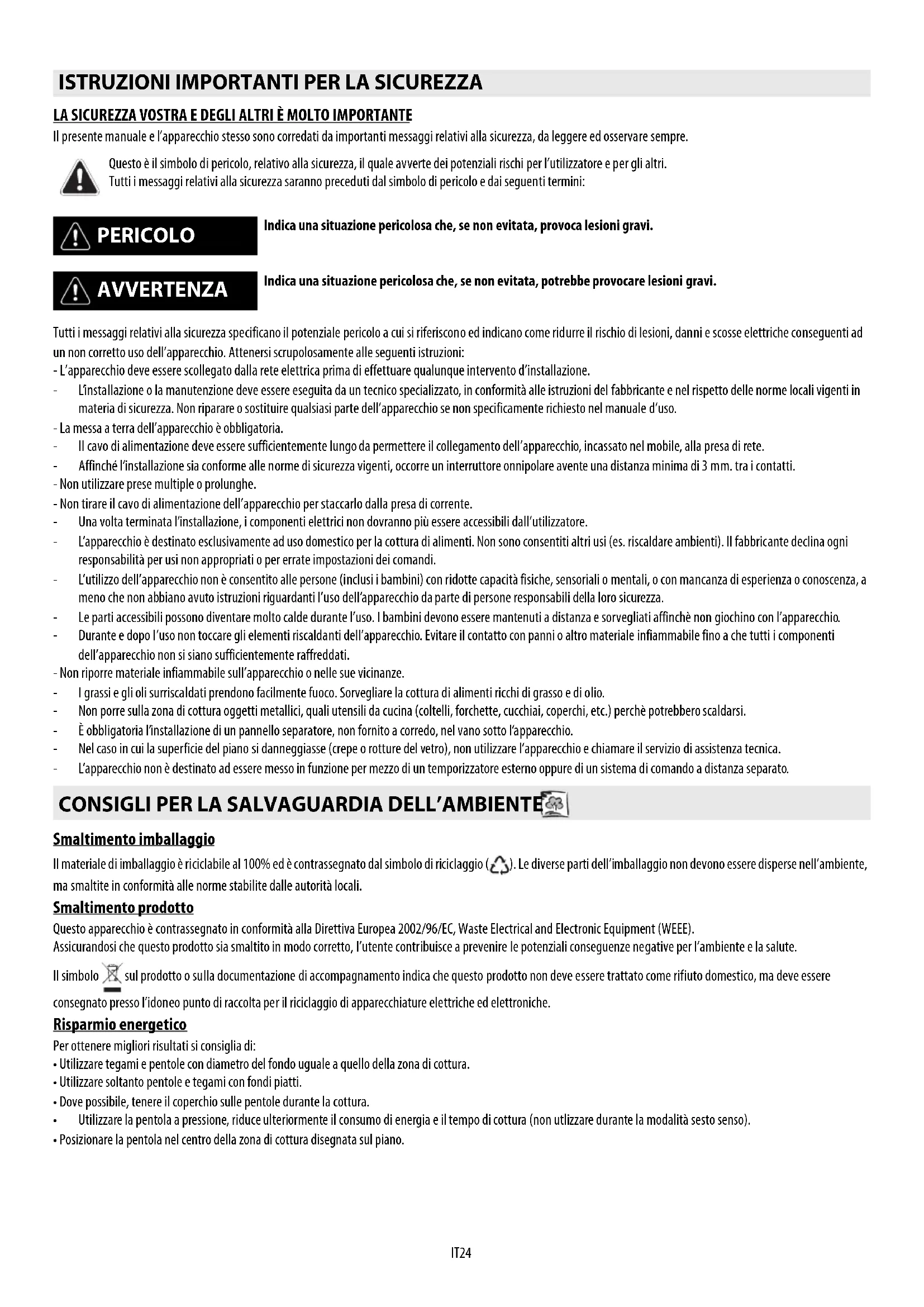

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Questo è il significato di pericolò, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di pericolò e dai seguenti termini:

PERICOLO

AVVERTENZA

Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolato a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche consequences ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

• L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
  L'installationo o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualiasi parte dell'apparechio se non specificamente richiesto nel manuale d'uso.
• La messa a terra dell'apparecchio è obligatoria.
  Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla presa di rete.
• Affinché l'installation sa conforme alle norme di sicurezza vigenti, occorre un interrottore onnipolare avente una distance minima di 3 mm. tra i contatti.
• Nonutilzzare prese multiple o prolonghe.
• Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
• Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.
  L'apparechio e destinato esclusivamente ad uso domestico per la cottura di alimenti. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.
  L'utilizzo dell'apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persona responsabili della loro sicurezza.
  Le parti accessibili possono diventare molto calde durante l'uso. I bambini devono essere mantenuti a distance e sorvegliati affinché non giochino con l'apparechio.
  Durante e归来 non toccare gli elementi riscaldanti dell'apparecchio. Evitare il contatto con panni o altri materiale infiammabile fina a che tutti i componenti dell'apparecchio non si sono sufficientemente raffreddati.
• Non riporre materiale infiamabile sull'apparecchio o nelle sue vicinanze.
  I grassi e gli oli surriscaldati prendono facilitmente fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio.
  Non porre sulla zona di cottura oggetti metallici, quali utensili da cucina (coltelli, forchette, cucchiai, coperchi, etc.) perché potrebbero scaldarsi.
• Et obbligatoria l'installazione di un pannello separatore, non fornito a corredo, nel vano sotto l'apparecchio.
• Nel caso in cui la superficie del piano si danneggiasse (crepe o rotture del vetro), non utilizzato l'apparecchio e chiamare il servizio di assistenza tecnica.
  Lapprecchio non è destinato ad essere记者在 funzione per mezzo di un temporizzatore esterno oppure di unsystema di lavoro a distanza separato.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTI

Smaltimento imballaggio

Il materiale di imballaggio e riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio (2). Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.

Smaltimento prodotto

Questo apparecchio e contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che Anything doctto sa smaltto in mode corretto, l'utente contribuisce a prevenire le potenziali consequence negative per I'ambiente e la salute.

Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consecnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Risparmio energetico

Per ottener migliori risultati si consiglia di:

• Utilizzare tegami e pentole con diametro del fondo uguali a quello della zona di cottura.
• Utilizzare sostanto pentole e tegami con fondi piatti.
• Dove possibile, tenere il coperchio sulle pentole durante la cottura.
  Utilizare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura (non utilizzato durante la modalità sesto senso).
• Posizione are la pentola nel centro della zona di cottura disegnata sul piano.

DICHIARAZIONE DI CONFORMITA (C

• Questo appearecchio, destinato ad entrare a contatto con prodotti alimentari, è conforme al regolamento (C €) n.1935/2004 ed è stato progettato, costruito ed immesso sul mercato in conformità ai requisiti di sicurezza della direttiva "Bassa Tensione" 2006/95/CE (ché sostituisce la 73/2 3/CEE e successivi emendamenti), requisiti di protezione della direttiva "EMC" 2004/108/CE.

PRIMA DELL'UTILIZZO

IMPORTANTE: se le pentole non sono delle dimensioni corrette le zone cottura non si accendono. Utilizzare solo pentole che riportano il significato "SISTEMA A INDUZIONE" (Figura a lato). Prima di accendere il piano di cottura, posizionare la pentola sulla zona di cottura desiderata.

Per verificare che il recipientie sia adatto al piano cottura ad induzione serviri di una calamita: le pentole non sono adatte se non sono rilevabili magneticamente.

Assicurarsi che il fondo delle pentole non si ruvido perché potrebbe graffiare la superficie del piano cottura. Controllare le stoviglie.
Non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano. Potrebbero derivarne danni.

DIAMETRI FONDO PENTOLA CONSIGLIATI

INSTALLAZIONE

Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante iltrasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. PREDISSIONE DEL MOBILE PER INCASSO

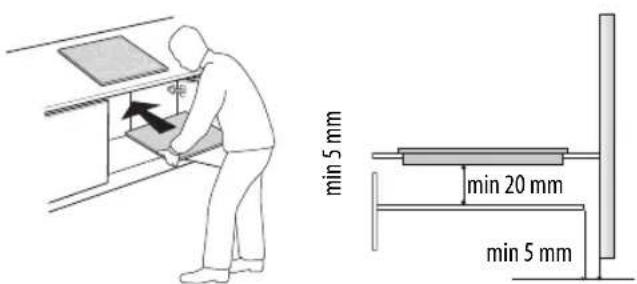

AVVERTENZA

• Installare un pannello separatore除去 il piano cottura.
  -La parte inferiore del prodotto non deve essere accessibile dopo l'installazione.
  -Nel caso di installmente di un forn o sottopiano, non interporre il pannello separatore.

La distanza tra parte inferiore dell'apparecchio e il pannello divisorio delve rispetto le dimensioni riportate in figura.
Per un corretto funzionamento del prodotto non ostruire l'apertura minima tra il piano di lavoro ed il tato superiore del piano del mobile (min.5 mm).
Eseguiri tti i fiori di taglio del mobile prima di inserire il piano cottura e rimuovere accuramente trucoli o residui di segatura.
- Nel caso di installmente di un forno sottopiano, accertarsi che il forno sia dotato diSYSTEMA di raffreddamento.
Evitare l'installation del piano cottura sopra alla lavastoviglie o lavatrice affinché i circuiti elettronici non vengano a contatto con vapore ed umidità e quindi si danneggino.

CONNECTIONALLARETE ELETTRICA

AVVERTENZA

• Scollegare l'apparecchio alla rete elettrica.
• L'installazione deve essere effettuata da personale professionlmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza.

Il costruttore declina agli responsabilità per eventuali danni subiti da persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo.
Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.
Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell'apparecchio corrisponda a quella dell'abitazione in cui verrà installato.

• Nonutilzzare prolonghe.

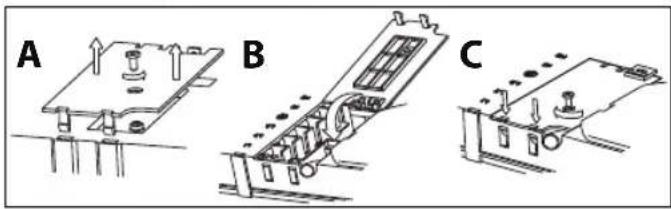

Connessione alla morsettiera

Per il collegamento elettrico servirsi di un cavo ditipo H05RR-F come da tabella tutto.

Conduitori Quantità x dimensione
230 V ~ + ½	3 x 4 mm²
230-240 V ~ + ¼	3 x 4 mm² (solo Australia)
230 V 3 ~ + ½	4 x 1,5 mm²
400 V 3N ~ + ½	5 x 1,5 mm²
400 V 2N ~ + ¼	4 x 1,5 mm²

400V3N\~230V～

400V2N\~

230 V 3 ~ (solo Belgio)

230-240 V ~ (solo Australia)

230V (solo UK)
400 V 2N ~ (solo NL)

Collegare il cav di terra giallo/verde al terminale con simbolo

Il suddetto cavo delve essere più lungo degli altri.

1. Rimuovere il coperchio morsettiera (A) svitando la vite ed inseire il coperchio nella cerniera (B) della morsettiera.
2. Inserire il cavo di alimentazione nel fissacavo e collegare i fili alla morsettiera come indicato nello schema di collegamento posizionato vicino alla morsettiera.
3. Fissare il cavo di alimentazione con il fissacavo.
4. Chidere il coperchio (C) ed avvitarlo sulla morsettiera con la vite rimossa - punto (1).

Adgni collegamento all'alimentazione di rete il piano cottura effettua un controlo automatico per alcuni secondi.

In case il piano fosse già provvisto di cavo di alimentazione, seguire istruzioni allegate al cavo di alimentazione. Effettuare il collegamento a rete fissa tramite un interrottore multipolare con distance minima tra i contatti di 3 mm.

NOTA: Quando si utilizza il piano di cottura per la prima volta, non usare luci alogene potenti, come quelle di una cappa, che illumino l'area del pulsante sensore del piano di cottura, perché potrebbero interferire con l'avvio delsystema.

ISTRUZIONI PER L'USO

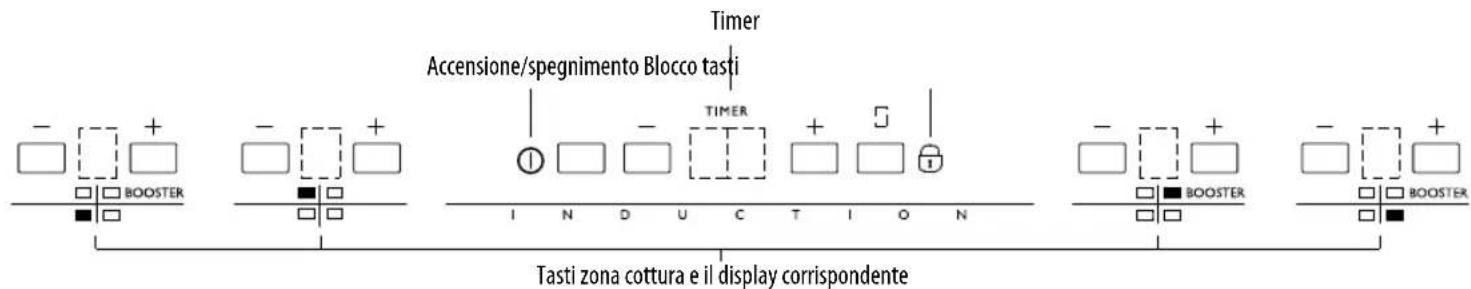

Descrizione Pannello Comandi

Il pannello è dotato di tasti a s Fioramento: per utilizzarli è sufficiente preme sul symbolo corrispondente (non è necessario esercitare una forte pressione).

Accensione / spegnimento piano cottura

Tocare il sensore di accensione ① per almeno un secondo. Il pannello a s Fioramento si accende, viene emesso un segnale acustico e i display si illuminano. Se una delle zone di cottura è calda, sul display corrispondente si alternano i caratteri "H" e "0".

Per spegnere, premere lo stesso tasto fino allo spegnimento del piano. Tutte le zone di cottura vengono disattivate.

Il piano cottura si spegne automaticamente se non viene selezionata nessuna funzione entro 10 secondi dall'accensione.

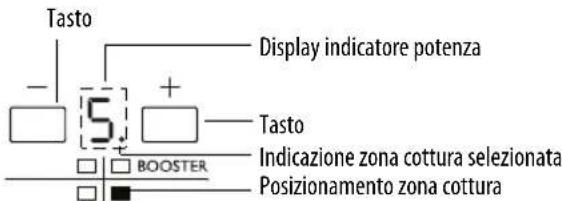

Attivazione e regolazione zone cottura

Una volta acceso il piano cottura e posizionata la pentola sulla zona prescelta, regolare il livello di potenza con il tasto ^+ . All'accensione, sul display viene visualizzato il livello 5. Ogni zona cottura ha diversi livelli di potenza, regolabili con i tasti + / - , che vanno da "1": livello di potenza minimo, a "9": livello di potenza massimo. Alcune zone cottura hanno la funzione ebollizione rapida (Booster), visualizzata a display con la lettera "P".

Per una rapida accensione alla massima potenza: con la zona di cottura impostata su 0, toccare una volta il tasto -

La zona di cottura si attiva direttamente al livello 9. Se siiene premuto uno dei due tasti +0- , l'azione viene ripetuta agli mezzo secondo, perché bisogno di premere in successione

Limitazione di potenza

Questo modello di piano ha una limitazione della massima potenza effettuata tramite software. Percio, se si desidera attivare una zona di cottura ad una potenza più alta di quella consentita, ilsystema emette un segnale acustico ed automaticamente regola la potenza al massimo valore consentito.

Per esempio, supponiamo che l'utente abbia impostato i seguenti livelli, impegnando tutte la potenza consentita:

Qualora agisul tasto ^+ per aumentare il livello di potenza della zona diam.145, il systema emettera un segnale acustico e non incrementerai il livello di potenza. Riducendo il livello di potenza di una delle other zone, sare allora possibile agire sulla zona diam.145 augmentandone la potenza.

Disattivazione zone cottura

Premere il tasto "--" della zona di cottura che si considera spegnere fino a portare il livello a "0". èanche possibile disattivare la zona di cottura toccando i tasti "+" e -- contemporaneamente La zona di cottura si disattiva.

Spegnimento del piano cottura

E possible disattive il piano cottura premendo il tasto ①. Viene emesso un segnale acustico e gli indicatori del livello di potenza si spengono, con l'eventuale eccezione dell'indicatore di calore residuo "H", che rimane attivo se la temperatura della zona di cottura è elevata.

La zona di cottura si disattiva e, se l'area è calda, compare nel cercchio la lettera "H".

H" e Iindatior di calore residuo. il piano e dotato di tale indicatore per ciascuna zona di cottura;esso segnala quali sono le zone ancora a temperatura elevata. Con il raffreddamento della zona di cottura, il display si spegne.

Orologio

Il piano è dotato di un orologia che può essere utilizzato per due funzioni: come timer di spegnimento della piatra o come simplice timer diconto alla rovescia.

Timer diconto alla rovescia

Questa funzione consente di impostare un periodo di tempo, trascorso il quale verrà emesso un segnale acustico.

Per attivare esta funzione procedere come segue:

1. Con il pannello a sfioramento acces e la funzione timer di spegnimento disattivata per tutte le piastre, toccare uno dei tasti + o - corrispondenti all'orologio.
2. Il display si accende e visualizza 00.
3. Toccare di nuovo i tasti + o - per impostare il tempo desiderato. Dopo quale secondo il punto decimale dell'orologio inizia a lampeggiare perindicare che il conto alla rovescia è iniziato.

Fare attione a non toccare altri tasti othe a + 0 -in quanto si potrebpe interrormpere il timer di spegnimento di una piastra invece che programmare il timer di conto alla rovescia.

Quo t a z, vene emessa un series di segnali acustici. Per sponner la suoneria, toccare uno qualsi dei tasti ^+ o-dell'orologio.

Se durante il funzionamento dell'orologio come timer di conto alla rovescia, le piastre a induzione si trovano a un livello di potenza 0, il pannello di sfioramento si spegne dopo alcuni secondi, ma il timer continuera a funzionare fino a completare il conto alla rovescia o fino alla cancellazione dell'impostazione.

Per annullare l'impostazione del timer di conto alla rovescia, impostare il tempo rimanente su 00.

Funzione timer di spegnimento

Qesta funzione si riveva molto pratica in quanto permette di programmare lo spegnimento automatico delle singole zone di cottura quando è trascorso il tempo specificato.

L'apparecchio offre la possibilità di temporizzare separamente ogni zona di cottura.

La funzione è controllata tramite i tasti di aumento/diminuzione + e - associati all'orologio.

Timer per piastra singola

Per attivare il timer per una sola piastra, procedere come segue:

1. Con la piatra acces e l'orologio spento, toccare uno dei tasti + o - corrispondenti all'orologio.
2. Il display si accende e visualizza 00. Contemporaneamente, per ognuna delle piastre accese compare una lampeggiante.
3. Nei 5 secondi successivi, toccare uno dei tasti + o - corrispondenti alla piatra per cui si desidera attivare il timer. La è viene impostata sul display di tale piastra e le cifre sul display dell'orologio iniziano a lampeggiare.
4. Nei 2 secondi successivi selezioniare l'orario desiderato agenda sui tasti +o - dell'orologio. Dopo qualche seconde le cifre sul display dell'orologio cessano di lampegliare. Il punto decimale dell'orologio e la piastra temporizzata iniziano a lampegliare per indicare che e iniziato il conto alla rovescia.

Dopo aver impostato il tempo desiderato fare attenzione a non attivare altri tasti, in quanto tale azione potrebbe annullare la funzione del timer. Quando le cife dell'orologio lampeggiano è possibile modificarne il valore, utilizzando esclusivamente i tasti + o - e essere toccare altri tasti.

Al terme del conto alla rovescia la piastra temporizzata si spegne e viene emessa una series di segnali acustici. Per spegnerli toccare uno qualiasi dei tasti + o - associati all'orologio.

Impostazione del timer per più di una piatra / Modifica dell'orario programmato

Durante il conto alla rovescia è possible modificare il tempo rimanente o impostare il timer per un'altra piastra.

1. Con il pannello a sfioramento attivato e una piatra temporizzata, toccare uno dei tasti + o - corrispondenti all'orologio.
2. Il conto alla rovescia si arresta e sul display compare 00. Una lampeggiante vien visualizzata sul display di anni piastra accesa.
3. A Anything puto e possibl temporizzare un'altra piastr o modificare il tempo rimanente di una piastr temporizzata precedentamente. Per distinguierle, osservare il punto decimale che compare in basso a destra sul display, che viene visualizzato solo se la piastr è temporizzata. Nei 5 secondi successivi, toccare uno dei tasti + o - corrispondenti alla piastr per cui si desidera attivare il timer o per cui si desidera modificarlo. La smette di lampeggiare sul display di tale piastr e le cifre sul display dell'orologio iniziano a lampeggiare.
4. Toccare di nuovo i tasti + o - fino ad impostare il tempo desiderato. Dopo quale secondo il punto decimale sul display inizia a lampeggiare, per confermare che il conto alla rovescia è iniziato.

Se si desidera annullare un orario già impostato, impostare il tempo desiderato nel passaggio 4 su 00, oppure spegnere direttamente la piatra corpondente.

Quando più di una piatra è temporizzata, per impostazione predefinita il display dell'orario lampeggia. L'orario corrisponde alla piatra sul cui display lampeggia il punto decimale.

Tenere presente che il punto decimale in un display di alimentazione indica che la piastra è temporizzata. Se il punto decimale lampeggia in concomitanza ad una sul display della piastra, significhe che il display dell'orologio, in què precisely momento, alla il tempo rimeramente del conto alla rovescía per quella specifica piastra.

Ricordare che, se durante il conto alla rovescia si spegne il pannello a sfioramento con il tasto sensore on/off, il conto alla rovescia viene annullato.

Blocco pannello comandi

La funzione blocca i comandi del piano cottura per prevenire l'attivazione accidentale del prodotto (per es. durante le operazioni di pulizia).

Premere per tre secondi il tasto: un segnale acustico e un indicatore luminoso sopra il tasto del lucchetto segnalano l'aventura attivazione. Il pannello di comandi è bloccato ad eccezione della funzione di spegnimento. Per disattivare il blocco comandi ripetere la procedura di attivazione. Il puntino luminoso si spegne e il piano è nuovamente attivo. In caso di spegnimento del piano con blocco pannello comandi inserto (puntino luminoso sopra tasto del lucchetto acceso), sare possibile riaccendere il piano solo dopo aver disattivato la funzione blocco comandi.

IMPORTANTE: la presenza di acqua, liquido fuoriuscito delle pentole o oggetti di qualsi gener posati sul tasto nelle sbimolo possono provocare l'attivazione o la disattivazione involontaria della funzione Blocco pannello comandi.

Funzione Melting

La funzione melting mantiene una temperatura bassa e uniforme nella zona di cottura. Dopo aver posizionato una pentola/accessorio sulla zona prescelta, accendere il piano e selezionare la zona di cottura prescelta. impostando il livello di potenza 1. Premere il tasto -, l'indicatore mostrera il significolo . Per disattivare la funzione premere semplicamente il tasto -.

Tempo di funzionamento massimo

Ne caso in cui si dimentichi di spegnere il piano cottura, quello si spegnerà automaticamente trascorso un periodo di tempo determinato dopo che è stata accesa l'ultima piatra. Vedere la tabella segunte.

Potenza selezionata	Tempo di funzionamento massimo (in ore)
0	8
1	8
2	5
3	4
4 4 P 10 minut
5	3

Potenza selezionata Tempo di	funzionamento massimo (in ore)
6
7
8
9

Quo ci o accade, se la temperatura del vetro e sufficientemente elevata, nel display di potenza della zona corrispondente viene visualizzato l'indicatore "H" di calorie residuo.

PULIZIA

AVVERTENZA

• Non usare pulitrici a getto di vapore.

• Prima di procedere alle operazioni di pulizia, assicurarsi che le zone di cottura siano spente e che

I'indicazione di calore residuo (^) )siascompara.

IMPORTANT: non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il vetro.

• Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.
• Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.
• Sale, zucchini e sabbia potrebbero graffiare la superficie del vetro.
• Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

• Leggere e seguire le istruzioni della sezione "Istruzioni per l'uso".
• Controllare che non ci siano interruzioni nella fornitura.
• Asciugare bene la superficie del piano dopo averlo pulito.
• Dopo avee utilizzato il piano di cottura, se non riuscite a spegnerlo, disconnettere il piano alla rete elettrica.

CODICE ERRORE DESCrizIONE	POSSIBILI CAUSE RIMOZIONE ERRORE
Il piano cottura si spegne e dopo 10 secondi emette un segnale acustico agli 30 secondi.	Pressione permanente sulla zona comandi.	Acqua o utensili da cucina sulla zona comandi.	Ripulire la zona comandi.
Una zona si spegne e l'indicatore在哪ì il messaggio "C82".	Sovratemperatura. La temperature interna	delle parti elettroniche è troppo alta.	Aspettare che il piano si raffreddi prima di riutilizzarlo.

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".
2. Spegnere e riaccendere l'apparecchio per accertarsi che I'inveniente sia stato ovviato.

Se先进技术, contattare il Servizio Assistenza più vicino.

Indicare sempre:
- una breve descrizione del guasto;
- il tipo e il modello esatto del prodotto;
- il numero Assistenza (è il numero che si trovava dopo la parola Service sulla targhetto matricola), posto sotto l'apparecchio (sulla piatra metallica). Il numero Assistenza è anche riportato sul libero di garanzia;
- il vosto indirizzo completo;
- il vosto numero Telefonico.

SERVICE

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione). I pezioni di ricambio sono disponibili per 10 anni.
