NÁVOD K OBSLUZE ACM 723 WHIRLPOOL

CODICE ERRORE DESCRIZIONE POSSIBILI CAUSE RIMOZIONE ERRORE Il piano cottura si spegne e dopo 10 secondi emette un segnale acustico ogni 30 secondi. Pressione permanente sulla zona comandi. Acqua o utensili da cucina sulla zona comandi. Ripulire la zona comandi. Una zona si spegne e l’indicatore mostra il messaggio “C82”. Sovratemperatura. La temperatura interna delle parti elettroniche è troppo alta. Aspettare che il piano si raffreddi prima di riutilizzarlo. SERVIZIO ASSISTENZA Incollare qui uno degli adesivi con i dati del prodotto che si trova sul libretto di garanzia in duplice copia.CZ30 VAŠE BEZPEČNOST I BEZPEČNOST DALŠÍCH OSOB JE VELMI DŮLEŽITÁ V tomto návodu a na samotném spotřebiči jsou důležitá bezpečnostní upozornění, která si musíte přečíst a dodržovat je. Všechna bezpečnostní upozornění udávají konkrétní podrobnosti o možném nebezpečí a obsahují pokyny, jak snížit nebezpečí poranění, poškození a úrazu elektrickým proudem způsobené nesprávným použitím trouby. Dodržujte pečlivě následující pokyny: - Spotřebič je před každým instalačním postupem nutné odpojit od sítě. - Instalaci nebo údržbu musí provést kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně požadováno v návodu k použití. - Uzemnění spotřebiče je podle zákona povinné. - Napájecí kabel musí být dostatečně dlouhý, aby mohl spojit spotřebič vestavěný v nábytku s elektrickým zdrojem. - Instalace musí být v souladu s platnými bezpečnostními předpisy, a proto je nutné použít jednopólový vypínač s minimální vzdáleností mezi kontakty 3 mm. - Nepoužívejte rozdvojky ani prodlužovací šňůry. - Chcete-li vytáhnout zástrčku ze síťové zásuvky, netahejte za napájecí kabel. - Po provedení instalace nesmí být elektrické prvky spotřebiče pro uživatele přístupné. - Tento spotřebič je určen výlučně k pečení jídel v domácnosti. Jiný způsob využití (např. vytápění místností) je zakázaný. Výrobce odmítá jakoukoli odpovědnost za škody vzniklé nevhodným použitím nebo nesprávným nastavením ovladačů. - Tento spotřebič nesmí používat dospělé osoby ani děti s jakoukoli fyzickou, smyslovou nebo duševní vadou, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedaly příslušné pokyny k použití spotřebiče. - Přístupné části spotřebiče se při použití mohou zahřát na velmi vysokou teplotu. Malé děti se nesmí ke spotřebiči přibližovat, a je třeba dohlédnout, aby si se spotřebičem nehrály. - Během použití a po něm se nedotýkejte topných těles spotřebiče, protože byste se mohli popálit. Na varnou desku nepokládejte utěrky ani jiný hořlavý materiál, dokud všechny součásti spotřebiče dostatečně nevychladnou. - Na spotřebič ani do jeho blízkosti nepokládejte hořlavý materiál. - Přehřáté tuky a oleje se mohou snadno vznítit. Při vaření jídel bohatých na tuk nebo na velkém množství tuku nebo oleje jídlo vždy sledujte. - Na varné zóny nepokládejte kovové předměty jako kuchyňské náčiní (nože, vidličky, naběračky, pokličky apod.), protože by se mohly zahřát. - Do prostoru pod spotřebič je nutné vložit oddělovací panel, který není součástí vybavení. - Jestliže se povrch varné desky poškodí (prasklé nebo proražené sklo), spotřebič nepoužívejte a ihned se obraťte na servisní středisko. - Spotřebič není zkonstruován k zapnutí pomocí vnějšího časovače nebo samostatného systému dálkového ovládání. Likvidace obalového materiálu Obal je ze 100% recyklovatelného materiálu a je označen recyklačním symbolem ( ). Obalový materiál proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů. Likvidace spotřebiče Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví. Symbol na spotřebiči nebo příslušných dokladech udává, že tento výrobek nepatří do domácího odpadu, ale je nutné ho odevzdat do příslušného sběrného centra pro recyklaci elektrických a elektronických zařízení. Úspora energie Chcete-li dosáhnout nejlepších výsledků:

• Používejte nádoby s průměrem dna stejným, jako je průměr varné zóny.

• Používejte pouze hrnce a pánve s rovným dnem.

• Je-li to možné, používejte při vaření pokličku.

• Ještě více energie a času vám ušetří tlakový hrnec (nepoužívejte s režimem 6. smysl).

• Hrnec postavte do středu varné oblasti vyznačené na varné desce.

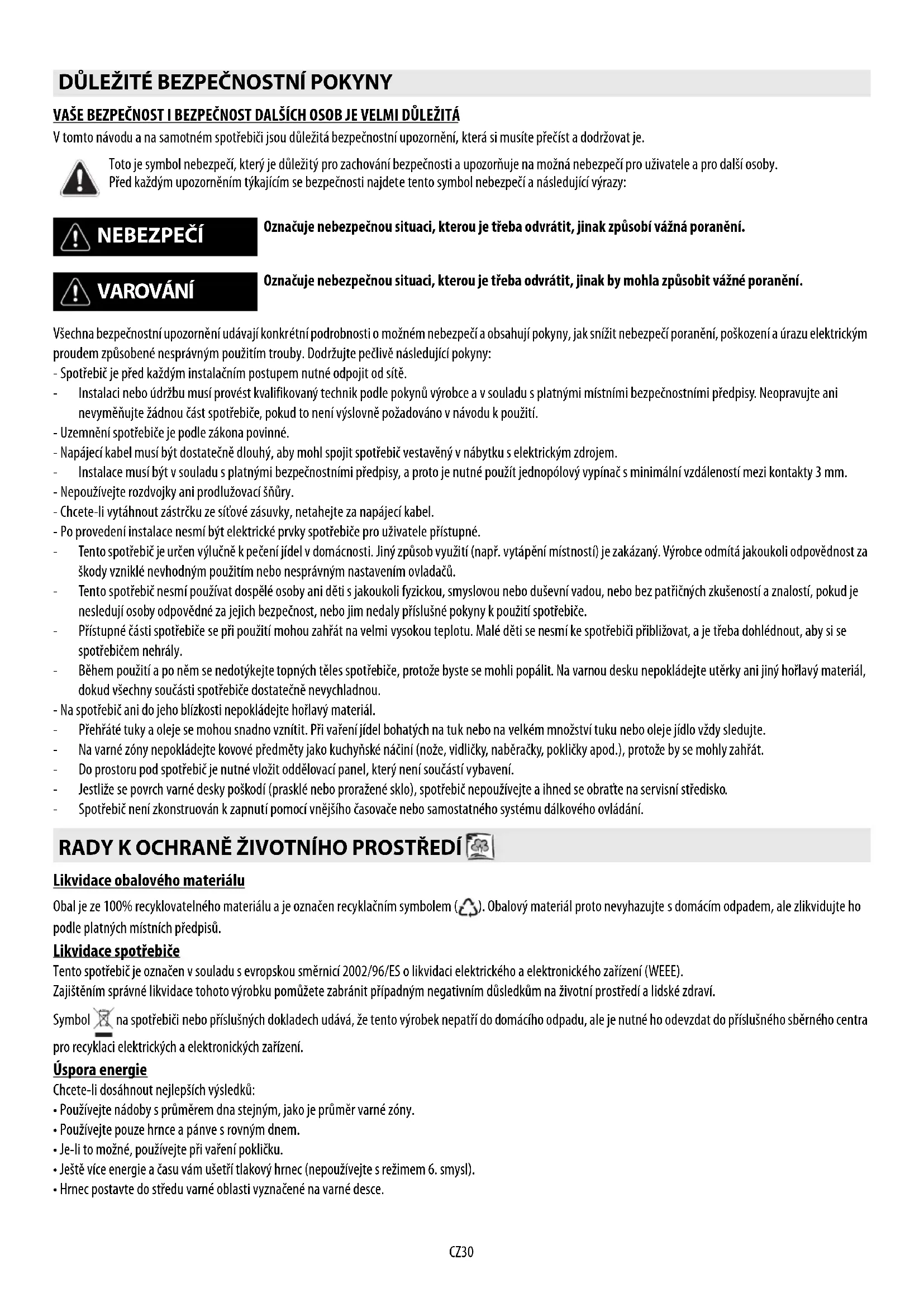

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Toto je symbol nebezpečí, který je důležitý pro zachování bezpečnosti a upozorňuje na možná nebezpečí pro uživatele a pro další osoby. Před každým upozorněním týkajícím se bezpečnosti najdete tento symbol nebezpečí a následující výrazy: NEBEZPEČÍ Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí vážná poranění. VAROVÁNÍ Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohla způsobit vážné poranění. RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ ČESKY Instalace strana 2 Návod k použití StranaCZ31 - Tento spotřebič je určen ke kontaktu s potravinami, je v souladu se směrnicí ( ) č. 1935/2004 a byl zkonstruován, vyroben a dodán na trh v souladu s bezpečnostními požadavky směrnice “Nízké napětí” 2006/95/ES (která nahrazuje 73/23/EHS a její další znění) a s požadavky na ochranu směrnice “EMC” 2004/ 108/ES. Ke kontrole vhodnosti nádoby pro indukční varnou desku použijte magnet: jestliže nádoby nereagují na magnet, nejsou pro tuto desku vhodné. - Přesvědčte se, zda dno hrnce není drsné, protože by mohlo poškrábat povrch varné desky. Zkontrolujte nádobí. - Nikdy nestavte horké hrnce a pánve na povrch ovládacího panelu varné desky. Mohl by se poškodit. Po vybalení spotřebiče se přesvědčte, zda se při dopravě nepoškodil a v případě pochybností se obraťte na prodejce nebo na servis.

DŮLEŽITÉ UPOZORNĚNÍ: Jestliže hrnce nemají správné rozměry, varné zóny se nezapnou. Používejte pouze hrnce se symbolem “INDUKČNÍ SYSTÉM” (viz vedlejší obrázek). Před zapnutím varné desky postavte nádobu na požadovanou varnou zónu.

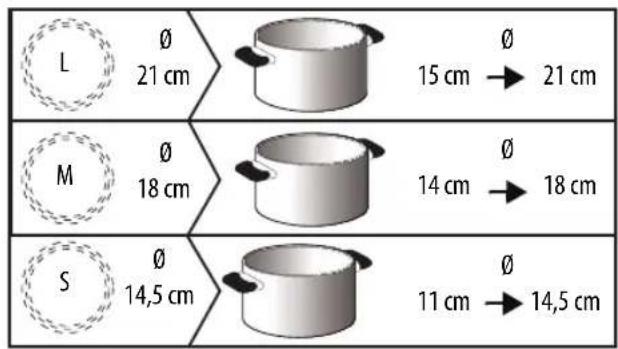

DOPORUČENÉ PRŮMĚRY DNA NÁDOBY INSTALACE VAROVÁNÍ - Pod varnou deskou instalujte oddělovací panel. - Dolní část spotřebiče musí být po provedené instalaci nepřístupná. - V případě instalace trouby pod varnou desku se oddělovací panel neinstaluje.

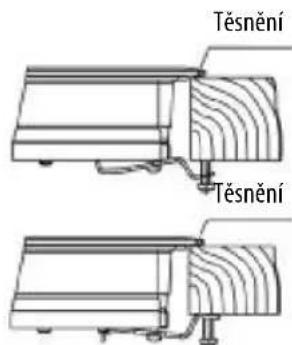

• Vzdálenost mezi spodní stranou spotřebiče a oddělovacím panelem musí odpovídat rozměrům uvedeným na obrázku.

• Ke správnému fungování spotřebiče nezakrývejte minimální volný prostor mezi pracovní plochou a horní plochou skříňky (min. 5 mm).

• Potřebujete-li skříňku přiříznout, proveďte tyto úpravy ještě před instalací varné desky a odstraňte pečlivě všechny odřezky i piliny.

• V případě instalace trouby pod varnou desku se přesvědčte, že je vybavena chladicím systémem.

• Neinstalujte varnou desku v blízkosti myčky nebo pračky, aby elektronické obvody nebyly v kontaktu s párou nebo vlhkostí, které by je mohly poškodit NEANO

min. 5 mm min. 20 mm min. 5 mmCZ32 Připojení ke svorkovnici Pro připojení k elektrické síti použijte typ kabelu H05RR-F podle níže uvedené tabulky. Žlutozelený uzemňovací vodič musí být připojen ke svorce se symbolem . Tento vodič musí být delší než ostatní vodiče.

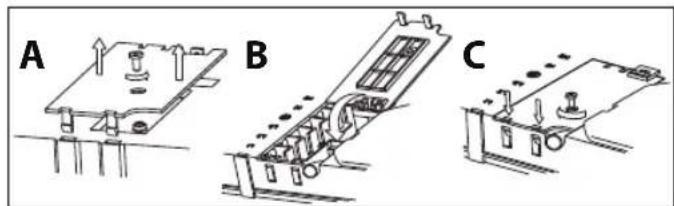

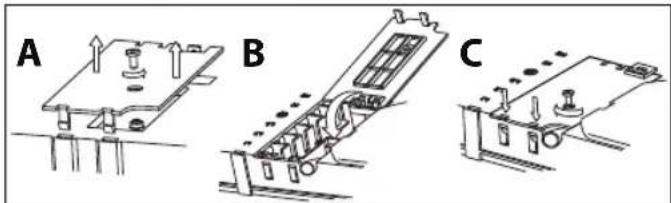

1. Sejměte kryt svorkovnice (A) vyšroubováním šroubu a zasuňte kryt do závěsu (B) svorkovnice.

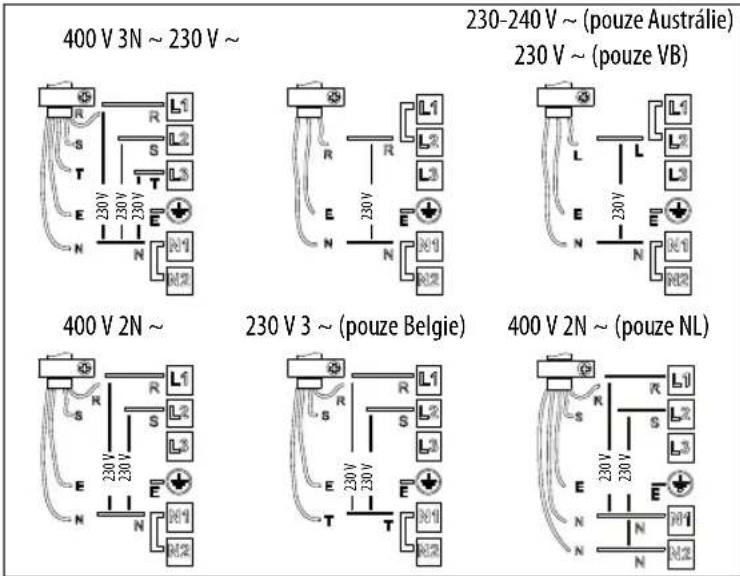

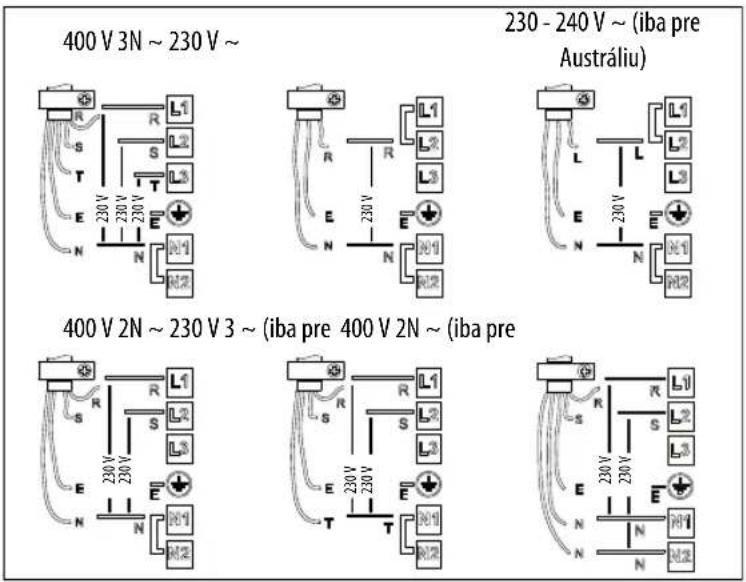

2. Pak napájecí kabel zasuňte do držáku kabelu a vodiče připojte ke svorkovnici, jak je uvedeno na schématu zapojení, umístěném v blízkosti této svorkovnice.

3. Napájecí kabel připevněte pomocí držáku kabelu.

4. Zavřete kryt (C) a přišroubujte ho opět ke svorkovnici pomocí předtím vyšroubovaného šroubu - bod (1).

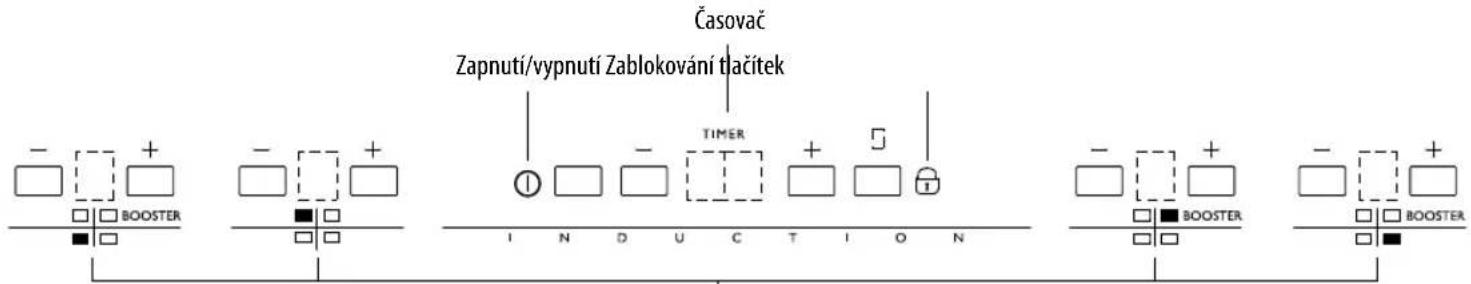

Při každém připojení k napájecí síti provede varná deska několikavteřinovou automatickou kontrolu. Pokud je varná deska již vybavena napájecím kabelem, dodržujte pokyny přiložené k napájecímu kabelu. Připojení k pevné síti proveďte pomocí vícepólového vypínače s minimální vzdáleností mezi kontakty 3 mm. POZNÁMKA: Při prvním použití varné desky dávejte pozor, aby silné halogenové světlo, např. z odsavače, nesvítilo na plochu senzorových tlačítek. Toto světlo může totiž narušit spouštění systému. Popis ovládacího panelu Panel je vybaven dotykovými tlačítky: stačí lehký dotyk příslušného symbolu (není nutné silně tisknout).

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

VAROVÁNÍ - Odpojte spotřebič od elektrické sítě. - Instalaci musí provést kvalifikovaný odborník podle platných předpisů týkajících se instalace a bezpečnosti. - Výrobce odmítá jakoukoli odpovědnost za případná zranění osob a zvířat nebo poškození majetku vzniklé nedodržením výše uvedených předpisů - Napájecí kabel musí být tak dlouhý, aby umožnil varnou desku z pracovní desky vytáhnout. - Zkontrolujte, zda napětí uvedené na typovém štítku na dně spotřebiče odpovídá napětí ve vašem bytě. - Nepoužívejte prodlužovací kabel. Vodiče Počet x rozměr 230 V ~ + 3 x 4 mm

(pouze Austrálie) 230 V 3 ~ + 4 x 1,5 mm

400 V 3N ~ 230 V ~ 230-240 V ~ (pouze Austrálie) 230 V ~ (pouze VB) 400 V 2N ~ 230 V 3 ~ (pouze Belgie) 400 V 2N ~ (pouze NL) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBA Časovač Tlačítka varné zóny a příslušný displej Zapnutí/vypnutí Zablokování tlačítekCZ33 Zapnutí / vypnutí varné desky Dotkněte se senzoru zapnutí alespoň na jednu vteřinu. Zapne se dotykový panel, zazní zvukový signál a rozsvítí se displeje. Jestliže je nějaká varná zóna horká, na příslušném displeji se střídají písmena “H” a “O”. Varnou desku vypnete tak dlouhým stisknutím stejného tlačítka, až se deska vypne. Vypnou se všechny varné zóny. Zapnutí a nastavení varné zóny Po zapnutí varné desky a umístění nádoby na zvolenou zónu nastavte výkon pomocí tlačítka +. Po zapnutí se na displeji zobrazí stupeň 5. Každá varná zóna má různé stupně výkonu, které můžete nastavit pomocí tlačítka +/-, od “1” (minimální výkon) do “9” (maximální výkon). Některé varné zóny mají funkci rychlého varu (Booster), signalizovaný na displeji písmenem “P”. Rychlé zapnutí na maximální výkon: u nastavené varné zóny na 0 se jednou dotkněte tlačítka -. Varná zóna se zapne rovnou na stupeň 9. Jestliže podržíte stisknuté jedno ze dvou tlačítek + nebo -, bude se postup opakovat vždy po půl vteřině bez nutnosti znovu stisknout tlačítko. Omezení výkonu U tohoto modelu je omezený maximální výkon pomocí softwaru. Jestliže tedy chcete zapnout varnou zónu na vyšší, než je povolený výkon, zazní zvukový signál a výkon se automaticky seřídí na maximální povolený výkon. Například: Uživatel nastavil následující stupně a využil veškerý povolený výkon. Po stisknutí tlačítka + ke zvýšení stupně výkonu varné zóny s prům. 145 zazní zvukový signál a výkon se nezvýší. Teprve po snížení stupně výkonu jedné z ostatních zón bude možné zvýšit stupeň výkonu varné zóny s prům. 145. Vypnutí varné zóny Stiskněte tlačítko varné zóny, kterou chcete vypnout, až se výkon sníží na “0”. Varnou zónu můžete také vypnout současným stisknutím tlačítek “+” a “-”. Varná zóna se vypne. Vypnutí varné desky Varnou zónu můžete také vypnout stisknutím tlačítka . Zazní zvukový signál a ukazatele stupně výkonu zhasnou s případnou výjimkou ukazatele zbytkového tepla “H”, který bude svítit až do ochlazení varné zóny. Jestliže do 10 vteřin neaktivujete žádnou varnou zónu, varná deska se z bezpečnostních důvodů automaticky vypne. Varná zóna se vypne, a jestliže je ještě horká, v kroužku se objeví písmeno “H”. “H” je ukazatel zbytkového tepla. Varná deska je vybavena ukazatelem zbytkového tepla pro každou varnou zónu. Tento ukazatel signalizuje, které varné zóny dosud nevychladly na bezpečnou teplotu. Po ochlazení varné zóny displej zhasne.

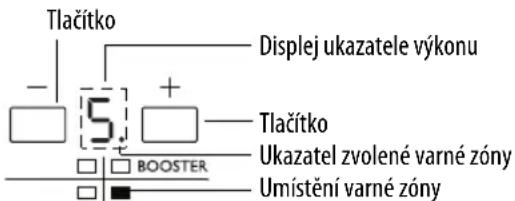

Tlačítko Tlačítko Displej ukazatele výkonu Ukazatel zvolené varné zóny Umístění varné zónyCZ34 Hodiny Varná deska je vybavena hodinami, které lze využít dvěma způsoby - jako časovač pro vypnutí plotýnky nebo jako obyčejnou minutku. Minutka Tato funkce umožňuje nastavit čas, po jehož uplynutí zazní zvukový signál. Chcete-li zapnout tuto funkci, postupujte následujícím způsobem:

1. Se zapnutým panelem s dotykovými tlačítky a vypnutou funkcí časovače se dotkněte jednoho z tlačítek + nebo - hodin.

2. Displej se rozsvítí a zobrazí se na něm 00.

3. Dotkněte se znovu tlačítka “+” nebo “-” k nastavení požadované doby. Za několik vteřin začne desetinná tečka hodin blikat a signalizovat tak odpočítávání času. Dejte pozor, abyste se nedotkli jiných tlačítek než + nebo -, protože byste mohli místo naprogramování minutky přerušit časovač vypnutí plotýnky. Když dojde odpočítávání k nule, zazní zvukové sinály. Chcete-li signál vypnout, dotkněte se jednoho z tlačítek + nebo - u hodin. Pokud se během funkce hodin jako minutky indukční plotýnky dostanou na stupeň výkonu 0, dotykový panel po několika vteřinách zhasne, ale časovač bude fungovat až do uplynutí nastaveného času a zrušení nastavení. Chcete-li zrušit nastavení minutky, nastavte zbývající čas na 00. Funkce časovače vypnutí Tato funkce umožňuje naprogramovat automatické vypnutí jednotlivých varných zón po uplynutí stanoveného časového období. U této varné desky můžete nastavit čas samostatně u každé varné zóny. Funkce se ovládá pomocí tlačítek zvýšení/snížení + a - u hodin. Časovač pro jednu plotýnku Při zapnutí časovače pro jednu plotýnku postupujte následujícím způsobem:

1. Se zapnutou plotýnkou a vypnutými hodinami se dotkněte jednoho z tlačítek + nebo - u hodin.

2. Displej se rozsvítí a zobrazí se něm 00. Současně se pro každou zapnutou plotýnku objeví blikající .

3. V následujících 5 vteřinách se dotkněte jednoho z tlačítek + nebo - u plotýnky, u které chcete časovač zapnout. Na displeji této plotýnky se objeví a číslice na displeji hodin začnou blikat. 4. V následujících 2 vteřinách zvolte požadovaný čas dotykem jednoho z tlačítek + nebo - u hodin. Za několik vteřin přestanou číslice na displeji hodin blikat. Desetinná tečka hodin a plotýnka s nastaveným časem začnou blikat a signalizovat tak odpočítávání času. Po nastavení času dejte pozor, abyste nezapnuli jiná tlačítka, protože byste tím mohli zrušit funkci časovače. Když číslice hodin blikají, je možné změnit nastavenou hodnotu pouze tlačítky + nebo -, nesmíte se dotknout jiných tlačítek. Když dojde odpočítávání k nule, plotýnka s nastaveným časem se vypne a zazní zvukové sinály. Chcete-li zvukový signál vypnout, dotkněte se jednoho z tlačítek + nebo - u hodin. Nastavení časovače pro více než jednu plotýnku / Změna naprogramovaného času V průběhu odpočítávání času můžete změnit zbývající čas a nastavit časovač pro jinou plotýnku.

1. Se zapnutým dotykovým panelem a plotýnkou s nastaveným časem se dotkněte jednoho z tlačítek + nebo - u hodin.

2. Odpočítávání se zastaví a na displeji se objeví 00. Na displeji každé zapnuté plotýnky se zobrazí blikající .

3. V tomto okamžiku je možné nastavit čas u jiné plotýnky, nebo změnit zbývající čas u plotýnky s již nastaveným časem. Tuto plotýnku poznáte podle toho, že vpravo dole na displeji svítí desetinná tečka, která se zobrazuje pouze při nastavení časovače pro danou plotýnku. V následujících 5 vteřinách se dotkněte jednoho z tlačítek + nebo - u plotýnky, u které chcete časovač zapnout, nebo jejíž již nastavený čas chcete změnit. Na displeji této plotýnky přestane blikat a začnou blikat číslice na displeji hodin. 4. Dotkněte se znovu tlačítka “+” nebo “-” k nastavení požadované doby. Za několik vteřin začne desetinná tečka hodin blikat a signalizovat odpočítávání času. Jestliže chcete zrušit již nastavený čas, nastavte nový požadovaný čas v kroku 4 na 00, nebo přímo vypněte příslušnou plotýnku. Jestliže je nastaveno více plotýnek, bliká u varné desky displej hodin. Hodiny odpovídají plotýnce, u které na displeji bliká desetinná tečka. Uvědomte si, že desetinná tečka na displeji napájení znamená, že je u plotýnky nastavený čas. Jestliže bliká desetinná tečka a na displeji plotýnky je současně , znamená to, že v tomto okamžiku se na displeji hodin zobrazuje zbývající odpočítávaný čas pro danou plotýnku. Nezapomeňte, že jestliže se během odpočítávání vypne dotykový panel stisknutím tlačítka Zap/Vyp, odpočítávání se zruší. Zablokování ovládacího panelu Funkce úplně zablokuje ovládání varné desky, aby nemohlo dojít k náhodnému zapnutí (např. během čištění). Stiskněte na tři vteřiny tlačítko : zapnutí je signalizováno zvukovým signálem a světelnou kontrolkou nad symbolem zámku. Ovládací panel je zablokovaný s výjimkou funkce vypnutí. Zablokování ovládacího panelu vypnete zopakováním postupu zapnutí. Světelný puntík zhasne a varná deska je opět zapnutá. V případě vypnutí varné desky se zapnutým zablokováním ovládacího panelu (světelná kontrolka nad symbolem zámku svítí) můžete varnou desku znovu zapnout až po vypnutí funkce Zablokování ovládacího panelu. DŮLEŽITÉ UPOZORNĚNÍ: Voda z čištění, tekutiny vyteklé z hrnce nebo jakékoli předměty položené na tlačítku pod symbolem mohou způsobit zapnutí nebo neúmyslné vypnutí funkce Zablokování ovládacího panelu. Funkce Rozpouštění Funkce Rozpouštění udržuje nízkou stejnoměrnou teplotu varné zóny. Po umístění nádoby/příslušenství na požadovanou varnou zónu zapněte varnou desku, zvolte požadovanou zónu a nastavte ji na výkon 1. Stiskněte tlačítko -, rozsvítí se ukazatel . Chcete-li funkci vypnout, stačí stisknout tlačítko -.CZ35 Maximální provozní čas V případě, že zapomenete varnou desku vypnout, vypne se automaticky po uplynutí určité doby od zapnutí poslední plotýnky. Viz následující tabulku. Pokud k této situaci dojde, a skleněný povrch bude horký, na displeji výkonu se zobrazí ukazatel “H” zbytkového tepla. DŮLEŽITÉ UPOZORNĚNÍ: Nepoužívejte drsné houbičky nebo drátěnky. Jejich používání by časem mohlo poničit sklo.

• Po každém použití nechte varnou desku vychladnout a odstraňte připečené nečistoty nebo skvrny.

• Cukr nebo potraviny s vysokým obsahem cukru poškozují varnou desku a je nutné je ihned odstranit.

• Sůl, cukr a písek mohou sklo varné desky poškrábat.

• K čištění používejte měkký hadřík, savý kuchyňský papír anebo speciální prostředky na čištění sklokeramických varných desek (řiďte se pokyny výrobce).

• Pozorně si přečtěte a dodržujte pokyny v části “Pokyny k použití”.

• Zkontrolujte, zda nedošlo k výpadku proudu.

• Po vyčištění varnou desku pečlivě osušte.

• Pokud se po použití varné desky nepodaří desku vypnout, ihned ji odpojte od elektrické sítě. Než zavoláte do servisního střediska

1. Ověřte si, zda nemůžete vyřešit problémy sami pomocí bodů popsaných v “Jak odstranit poruchu”.

2. Vypněte a znovu zapněte spotřebič, abyste zjistili, zda porucha stále trvá.

Jestliže porucha trvá i po provedení výše uvedených kroků, zavolejte do nejbližšího servisu. Uveďte:

• stručný popis poruchy;

• typ a přesný model spotřebiče;

• servisní číslo (číslo za slovem Service na typovém štítku) umístěné na spodní straně spotřebiče (na kovové destičce). Servisní číslo je uvedeno i na záručním listě;

• svoji úplnou adresu;

• své telefonní číslo s předvolbou. Jestliže je nutná oprava, obraťte se na autorizované servisní středisko (které je zárukou použití originálních náhradních dílů a správné opravy). Náhradní díly jsou k dispozici 10 let. Zvolený výkon Maximální provozní čas (hodiny) Zvolený výkon Maximální provozní čas (hodiny)

VAROVÁNÍ - Nepoužívejte čisticí přístroje na páru. - Před čištěním vždy zkontrolujte, zda jsou varné zóny vypnuté a ukazatel zbytkového tepla (“H”) je zhasnutý.

JAK ODSTRANIT PORUCHU

CHYBOVÝ KÓD POPIS MOŽNÉ PŘÍČINY ODSTRANĚNÍ ZÁVADY Varná deska se vypne a po 10 vteřinách zazní každých 30 vteřin zvukový signál. Stálý tlak na ovládacím panelu. Voda nebo kuchyňské náčiní na ovládacím panelu. Vyčistěte ovládací panel. Varná zóna se vypne a na ukazateli se objeví

1. Otvorte kryt svorkovnice (A) odskrutkovaním skrutky a vložte kryt do závesu (B) svorkovnice.

• Po každom použití nechajte varnú dosku ochladiť a očistite ju, aby ste odstránili zvyšky jedál a škvrny od jedál.

• Skontrolujte, či nedošlo k prerušeniu dodávky elektriny.

2. Vypnite a znovu zapnite spotrebič, skontrolujte, či sa problém neodstránil.
