Typ výrobku	Vestavěný plynový vařič
Značka	Whirlpool
Model	AKM 526/IR
Počet hořáků	4
Konfigurace hořáků	1 Rychlý, 2 Středně rychlé, 1 Pomocný
Celkový tepelný výkon	7,30 kW
Typ plynu	G20 (20 mbar) / G30/G31 (30 mbar)
Elektrické napájení	230 V ~ 50 Hz
Rozměry vařiče (Š x H)	590 mm x 510 mm
Rozměry výřezu (Š x H)	560 mm x 480 mm
Kompatibilní tloušťka desky	20 - 50 mm
Typ zapalování	Elektrické zapalování s bezpečnostním zařízením
Bezpečnostní prvky	Bezpečnostní zařízení proti úniku plynu (termočlánek)
Plynové připojení	Pevná měděná/ocelová trubka nebo nerezová hadice (max 2 m)
Způsob čištění	Teplá voda a neutrální čisticí prostředek; neabrazivní
Odnýmatelné části	Rošty, kryty hořáků, hořáky
Certifikace	CE v souladu se směrnicí o plynových spotřebičích 2009/142/ES, směrnicí o nízkém napětí 2006/95/ES, směrnicí EMC 2004/108/ES
Energetická účinnost	Splňuje požadavky ekodesignu podle nařízení EU 66/2014

Často kladené otázky - AKM 526/IR WHIRLPOOL

Jak zapálím hořák na Whirlpool AKM 526/IR?

Otočte knoflíkem proti směru hodinových ručiček na maximální nastavení plamene, stiskněte jej proti ovládacímu panelu pro zapálení a po zapálení jej držte po dobu 5-10 sekund pro aktivaci bezpečnostního zařízení.

Co mám dělat, když hořák nezůstane zapálený?

Ujistěte se, že byl knoflík stisknut dostatečně dlouho (5-10 sec), aby se zahřál termočlánek. Zkontrolujte, zda nejsou ucpané otvory hořáku v blízkosti termočlánku a zda je špička termočlánku čistá.

Lze vařič přestavit na jiný typ plynu?

Ano, kvalifikovaný technik musí vyměnit trysky podle tabulky trysek a nastavit minimální nastavení plynu. Použijte vhodné regulátory tlaku.

Jaké jsou požadované vzdálenosti pro instalaci?

Vařič se vejde na desku o tloušťce 20-50 mm. Minimální vzdálenost od nástěnných skříněk: pokud je vzdálenost A mezi skříňkami 600-680 mm, musí být výška B alespoň 520 mm; pokud je A větší než šířka vařiče, musí být B alespoň 400 mm.

Jak čistím povrch vařiče?

Použijte teplou vodu a neutrální čisticí prostředek. Rozlité tekutiny ihned otřete. U nerezové oceli použijte měkký hadřík a speciální čisticí prostředky. Vyvarujte se abrazivních nebo chlórových výrobků.

Jak čistím části hořáků?

Odstraňte rošty, kryty hořáků a hořáky. Umývejte ručně teplou vodou a neabrazivním čisticím prostředkem. Ujistěte se, že otvory hořáků nejsou ucpané. Před opětovným složením důkladně opláchněte a osušte.

Jaké typy pánví bych měl používat?

Používejte pánve s rovným dnem o průměru odpovídajícím hořáku: Rychlý (24-26 cm), Středně rychlý (16-24 cm), Pomocný (8-14 cm). Nepoužívejte litinové grilovací desky, difuzory tepla nebo více hořáků pro jednu pánev.

Co mám dělat, když cítím plyn?

Nepokoušejte se zapálit žádný spotřebič. Nedotýkejte se elektrických vypínačů ani nepoužívejte telefony. Okamžitě zavolejte dodavateli plynu z telefonu souseda. Pokud není k zastižení, zavolejte hasiče.

Je vařič vhodný pro použití s troubou pod ním?

Ano, ale pouze pokud je trouba model Whirlpool s chladicím systémem. Jinak nainstalujte oddělovací panel alespoň 20 mm pod vařič.

Jak vyměním napájecí kabel?

Kabel musí vyměnit kvalifikovaný elektrikář za kabel stejných vlastností (typ H05V2V2-F 90°C nebo H05RR-F). Nepoužívejte prodlužovací kabely.

NÁVOD K OBSLUZE AKM 526/IR WHIRLPOOL

Tyto pokyny musí být k dispozici i na internetových stránkách pro: www.whirlpool.eu

VAŠE BEZPEČNOST I BEZPEČNOST JINÝCH OSOB JSOU VELMI DŮLEŽITÉ

V tomto návodu i na spotřebiči samotném můžete najít důležitá upozornění týkající se bezpečnosti; přečtěte si je a vždy je dodržujte.

Toto je symbol nebezpečí, který je důležitý pro zachování bezpečnosti a upozorňuje na možná nebezpečí pro uživatele a pro další osoby.

Všechna bezpečnostní upozornění následují za tímto výstražným bezpečnostním symbolem a za slovy:

! NEBEZPEČÍ

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak způsobí vážné poranění.

! VAROVÁNÍ

Označuje nebezpečnou situaci, kterou je třeba odvrátit, jinak by mohla způsobit vážné poranění.

Všechna bezpečnostní upozornění vás informují o možném nebezpečí, o tom, jak snížit riziko poranění, a o případném následku nedodržení pokynů.

- Před každou činností instalace je nutné spotřebič odpojit od elektrické sitě.

- Instalaci nebo údržbu musí provést kvalifikovaný technik podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití.

! VAROVÁNÍ

Pokud nebudete přesně dodržovat pokyny uvedené v této příručce, může dojít k požáru nebo výbuchu, které mohou způsobit poškození majetku nebo poranění.

- V blízkosti tohoto spotřebiče neskladujte ani nepoužívejte benzín nebo jiné hořlavé tekutiny a páry.

Co dělat, jestliže ucítíte plyn:

• V žádném případě se nepokoušejte rozsvítit žádné elektrické zařízení.
• Nedotýkejte se žádného elektrického vypínače.
• Nepoužívejte v bytě žádný typ telefonu.
• Okamžitě od souseda zavolejte příslušného dodavatele plynu. Řidťe se pokyny dodavatele plynu.
• Jestliže se nemůžete k dodavateli plynu dovolat, zavolejte hasiče.
• Instalaci i servisní služby smí provádět pouze kvalifikovaný instalatér, servisní služba nebo dodavatel plynu.
• Varná deska se smí používat pouze v dobře větraných místnostech.

Elektrické a plynové připojení musí odpovídat platným místním předpisům.

• Při instalaci varné desky použijte vícepólový spínač s minimální vzdáleností kontaktů 3 mm, který zajišťuje úplné odpojení.
• Uzemnění spotřebiče je podle zákona povinné.
• Napájecí kabel musí být dostatečně dlouhý, aby mohl spojit vestavěný spotřebič s elektrickým zdrojem.
• K připojení plynu používejte pouze ohebnou nebo pevnou kovovou hadici.
• V případě nutnosti je možné vyměnit napájecí kabel pouze za napájecí kabel se stejnými vlastnostmi, jaké měl původní kabel dodaný výrobcem (typ H05V2V2-F 90°C nebo H05RR-F). Tento postup smí provést pouze kvalifikovaný elektrikář.
• Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo zvířat, nebo poškození majetku vzniklé nedodržením těchto pokynů.
• Nepoužívejte rozdvojky ani prodlužovací šňůry.
• Nikdy při vytahování zástrčky ze zásuvky netahejte za napájecí šňůru.
• Po skončení instalace nesmí být elektrické komponenty pro uživatele volně přístupné.
• Nedotýkejte se spotřebiče vlhkými částmi těla a nepoužívejte ho, když jste naboso.
• Tato varná deska (třída 3) je určena výlučně pro vaření jídel v domácnosti. Nikdy nepoužívejte tuto varnou desku jako topné zařízení k vytápění nebo ohřevu místnosti. Nedodržení tohoto upozornění může způsobit otravu oxidem uhelnatým a přehřátí varné desky. Výrobce odmítá jakoukoli odpovědnost za nevhodné použití nebo nesprávné nastavení ovladačů.
• Tento spotřebič nesmějí používat osoby (ani děti) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim předtím nedaly příslušné pokyny k použití spotřebiče.
• Malé děti se nesmí ke spotřebiči přibližovat, a je třeba dohlédnout, aby si se spotřebičem nehrály.
• Při používání plynového spotřebiče se místnost zahřivá a vlhne. Ověřte si, zda je místnost dobře větraná, nebo instalujte odsavač par s odtahem ven.

• Při delším provozu může být nutné větrat i jiným způsobem (otevřením okna nebo zvýšením výkonu odsavače par).

• Po použití zkontrolujte, zda jsou ovladače v poloze Vypnuto a zavřete hlavní ventil přívodu plynu nebo ventil plynové bomby.

• Přehřáté tuky a oleje se mohou snadno vznítit. Při pečení jídel s vysokým obsahem tuku, oleje nebo alkoholu (např. rum, koňak, víno) troubu pečlivě sledujte.
• Obalový materiál uschovejte z dosahu dětí.
• Dříve než se pustíte do čištění, odpojte varnou desku od sítě a počkejte, až vychladne.

Po vybalení varné desky se přesvědčte, že nebyla při dopravě poškozena. V případě problémů se obraťte se na svého prodejce nebo na nejbližší servisní středisko. Tyto pokyny platí pouze pro země, jejichž symboly jsou uvedeny na typovém štítku (pod varnou deskou).

TECHNICKÉ INFORMACE PRO INSTALA?NÍHO TECHNIKA

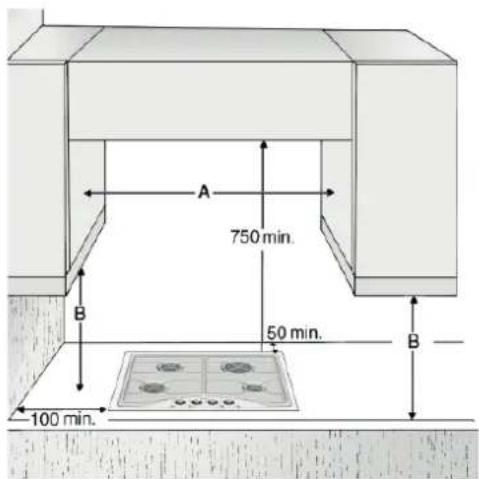

• Tuto varnou desku můžete zapustit do pracovní desky silné 20 až 50 mm.
• Jestliže pod varnou deskou není trouba, je nutné vložit oddělovací panel, jehož povrch se musí minimálně rovnat otvoru v pracovní desce. Tento panel, který musí zcela uzavřit daný výřez, aby se zabránilo kontaktu se spodní částí varné desky, musí být umístěn v maximální vzdálenosti 150 mm pod horním povrchem pracovní desky a v žádném případě méně než 20 mm od spodní části varné desky. Jestliže chcete pod varnou desku umístit troubu, přesvědčte se, že byla vyrobena společností Whirpool, a je vybavena chladicím systémem. V případě instalace trouby jiné značky výrobce odmítá jakoukoli odpovědnost.
• Pred instalací se presvědčte, zda:
• místní podmínky dodávky plynu (druh a tlak plynu) odpovídají nastavení varné desky, uvedenému na typovém štítku a v tabulce vstřikovačů);
• jsou vnější plochy nábytku nebo spotřebičů, které přiléhají k varné desce, tepelně odolné v souladu s místními předpisy;
• Tento spotřebič není připojen k zařízení na odsávání výparů. Musí být nainstalován v souladu s platnými instalačními předpisy. Je třeba věnovat zvláštní pozornost příslušným požadavkům na odvětrávání;
• jsou spaliny odváděny ven zvláštními odsavači nebo elektrickými ventilátory umístěnými na zdi anebo v okně.

PŘIPOJENÍ PLYNU

VAROVÁNÍ

Tento postup smí provést pouze kvalifikovaný technik.

• Systém přívodu plynu musí být v souladu s místními předpisy.
• V odstavci „Platné místní předpisy“ najdete zvláštní předpisy platné v některých zemích. Pokud pro vaši zemi nejsou uvedeny žádné údaje, obraťte se na svého instalačního technika.
• Varnou desku připojte k plynovému potrubí nebo plynové bombě pomocí pevné měděné nebo ocelové trubky, jejíž fitinky odpovídají místním předpisům, nebo pomocí nerezové hadice s hladkým povrchem odpovídající místním předpisům. Do ohybu (B) potrubí vložte těsnění. Maximální délka hadice smí být 2 m.
  POUZE PRO BELGII: ohyb (A), jímž je spotřebič vybaven, je nutné vyměnit za přiložený (je-li u modelu).

DÜLEŽITÉ UPOZORNĚNÍ: jestliže použijete hadici z nerezové oceli, musí být instalována tak, aby se nikde nedotýkala žádné pohyblivé části nábytku. Musí být umístěna v prostoru, ve kterém nejsou žádné překázky, a kde nic nebrání kontrole celé její délky.

- Po připojení k přívodu plynu zkontrolujte těsnost mýdlovou vodou. Vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovladače z maximální polohy 0 tdo minimální polohy 0.

Tento postup smí provést pouze kvalifikovaný technik.

VAROVÁNÍ

• Elektrická připojení musí odpovídat platným místním předpisům.
• Rádné uzemnění spotřebiče je ze zákona povinné.
• Nepoužívejte prodlužovací kabel.

DŮLEŽITÉ UPOZORNĚNÍ: údaje o napětí a přikonu jsou uvedeny na typovém štítku.

MONTÁŽ

Povrch obvodu varné desky vyčistěte a nasadťe na něj přiložené těsnění podle obrázku.

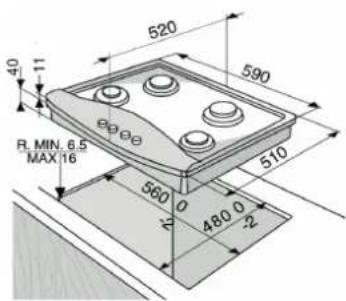

V pracovní desce vyřízněte otvor o rozměrech uvedených v návodu a desku do něj usad'te.

POZNÁMKA: napájecí kabel musí být tak dlouhý, aby umožnil vytažení varné desky z pracovní desky.

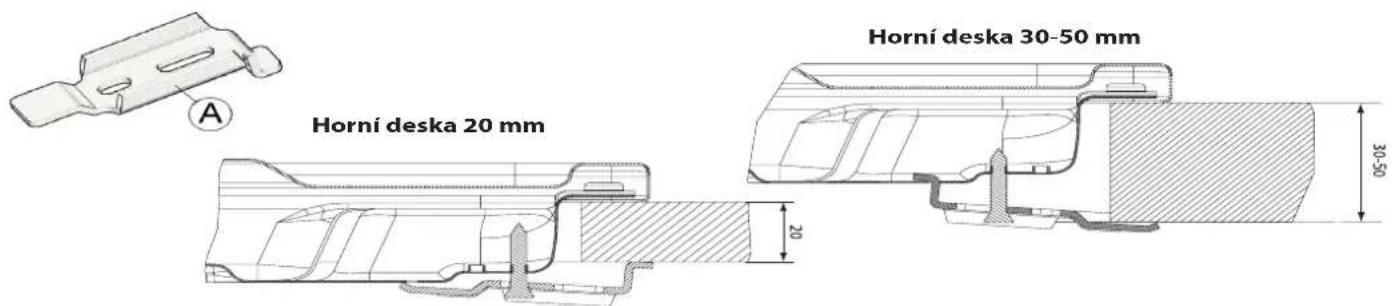

Varnou desku zajistěte přiloženými držáky (A). Držáky umístěte do vyvrtaných otvorů označených šipkami a upevněte je příslušnými šrouby podle tloušt'ky pracovní desky (viz následující obrázky).

SEŘÍZENÍ PRO RŮZNÉ DRUHY PLYNU

! VAROVÁNÍ

Tento postup smí provést pouze kvalifikovaný technik.

Pokud bude varná deska fungovat na jiný druh plynu, než je uvedený na typovém štítku a informační nálepce na horní části desky, vyměňte vstřikovače.

Odstraňte informační nálepku a uschovejte ji spolu s návodem.

Používejte regulátory tlaku vhodné pro tlak plynu uvedený v návodu.

- Plynové trysky smí vyměňovat pouze pracovník servisu nebo jiný kvalifikovaný technik.

- Trysky, které se nedodávají spolu se spotřebičem, je nutné objednat v servisu.

- Seřidte minimální nastavení ventilů.

POZNÁMKA: jestliže použiváte zkapalněný ropný plyn (G30/G31), je nutné co nejvíce utáhnout šroub minimálního nastavení plynu.

DÜLEŽITÉ UPOZORNĚNÍ: ookud jdou ovladače hořáků otáčet jen ztuha, obrat'te se prosím na náš servis; možná bude nutné vyměnit ventil hořáku.

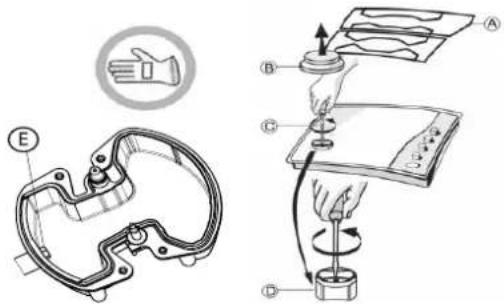

VÝMĚNA VSTŘIKOVACÍCH TRYSEK (viz tabulku vstřikovačů v návodu)

- Odstraňte mřížky (A).

• Vytáhněte hořáky (B).

- Pomocí nástrčného klíče vhodné velikosti vyšroubujte vstřikovací trysku (C), kterou chcete vyměnit.

- Trysku vyměňte za jinou, vhodnou pro nový druh plynu.

• Vstřikovací trysku zamontujte do (D).

- Máte-li hořák s trojitou korunou, použijte k výměně trysky (E) boční klíč.

Pred instalací varné desky nezapomeňte připevnit nový štítek s kalibrací plynu, který byl přiložen ke vstřikovačům, a to tak, aby zakryl původní kalibrací plynu.

Při správném seřízení minimálního nastavení je nutné odstranit ovladač a postupovat následujícím způsobem:

- utáhnout šroub, chcete-li výšku plamene snížit (-);

- uvolnit šroub, chcete-li výšku plamene zvýšit (+).

Seřizení provádějte s ventilem v poloze minimálního nastavení plynu (malý plamen)

- Primární vzduch hořáků není třeba seřizovat.

- Po seřízení vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovladače z maximální polohy do minimální polohy.

Seřízený ventil znovu zapečeťte pečetním voskem nebo podobným materiálem.

Ověřte si, zda instalaci a plynové/ připojení k sítí provedl kvalifikovaný technik podle pokynů výrobce a v souladu s místními bezpečnostními předpisy.

POPRODEJNÍ SERVIS

Než zavoláte do servisu, připravte si následující informace:

- typ poruchy nebo problému;

- přesný model (uvedený na štítku připevněném k návodu nebo záručnímu listu);

- servisní číslo, t.j. číslo uvedené za slovem SERVICE na typovém štitku na spodní straně varné desky a na štitku připevněném k návodu nebo záručnímu listu;

Jestliže je nutná oprava, obratte se na schválený servis, jak je uvedeno v záručním listě.

SERVICE 0000 000 00000

JAK ODSTRANIT PORUCHU

Jestliže varná deska správně nefunguje, pokuste se před zavoláním do servisu závadu odstranit pomocí následujících pokynů.

1. Hořák nejde zapálit, nebo je plamen nerovnoměrný

Zkontrolujte, zda:

• Přívod plynu nebo elektriny není zavřený, zejména si ověřte, že je plynový ventil otevřený.
• Plynová bomba (kapalný plyn) není prázdná.
• Otvory v hořáku nejsou ucpané.
  • Konec zástrčky není zaneseny.
  • Všechny části hořáku jsou správně umístěné.
  • V blízkosti varné desky není průvan.

2. Hořák zhasíná

Zkontrolujte, zda:

• Při zapálení hořáku byl ovladač dostatečně dlouho stisknutý, aby se mohlo zapnout bezpečnostní zařízení.
• Otvory hořáku v blízkosti termočlánku nejsou ucpané.
• Ukončení bezpečnostního zařízení není zanesené.
• Minimální nastavení plynu je správné (viz příslušný odstavec).

3. Nádoby nejsou stabilní

Zkontrolujte, zda:

• Dno nádoby je dokonale rovné.
• Nádoba stojí uprostřed hořáku.
- Mřížky nejsou zaměněné nebo špatně umístěné.

Projevuje-li se závada i po provedení výše uvedených úkonů, zavolejte do nejbližšího servisního střediska.

ČIŠTĚNÍ POVRCHU VARNÉ DESKY

VAROVÁNÍ

Před jakoukoli údržbou troubu elektricky odpojte.

• Všechny smaltované a skleněné části čistěte teplou vodou a neutrálním roztokem.
• Jestliže na plochách z nerezové oceli byla přilíš dlouho vápenatá voda nebo agresivní čisticí prostředky, mohou na nich zůstat skvrny. Rozlité tekutiny (voda, omáčka, káva, apod.) je vhodné setřít dříve, než zaschnou.
• Po použití povrch umyjte vodou s neutrálním čisticím prostředkem a vysušte je měkkým hadříkem nebo jelenicí.
• Připečené nečistoty odstraňte speciálními čisticími prostředky pro nerezové povrchy.
  POZNÁMKA: nerezové plochy čistěte pouze měkkým hadříkem nebo houbou.
• Nepoužívejte výrobky s drsnými částicemi, korozivní čisticí prostředky nebo prostředky na bázi chlóru a drátěnky.
• Nepoužívejte čisticí přístroje na páru.
• Nepoužívejte hořlavé přípravky.
• Na varné desce nenechávejte kyselé ani zásadité látky, jako ocet, hořčici, sül, cukr nebo citronovou šťávu.

ČIŠTĚNÍ ČÁSTÍ VARNÉ DESKY

• Mřížky, kryty hořáku a hořáky můžete k čištění vyjmout.
• Vyčistěte je ručně teplou vodou a neabrazivním čisticím prostředkem, odstraňte všechny zbytky jídla a zkontrolujte, zda není žádný otvor hořáku zanesený.
• Opláchněte a osušte.
• Hořáky a kryty hořáků opět správně nasadťe do příslušných umístění.
• Při usazování mřížek se přesvědčte, zda prostor stojanu nádoby odpovídá hořáku.
• Modely vybavené zástrčkami pro elektrické zapalování a bezpečnostním zařízením vyžadují důkladné čištění zástrčky, které zajistí jejich správnou funkčnost. Tyto součásti často kontrolujte a podle potřeby je vyčistěte vlhkým hadříkem. Připečené jídlo odstraňte párátkem nebo jehlou.

POZNÁMKA: jsou-li hořáky vytažené ven, nepoužívejte elektrické zapalovací zařízení, mohlo by se poškodit.

PROHLÁŠENÍ O SOULADU S PŘEDPISY C €

• Tento spotřebič byl navržen, vyroben a dodán na trh v souladu s:
• bezpečnostní požadavky podle směrnice „Plyn“ 2009/142/ES (dříve EHS 90/396);
• bezpečnostními požadavky směrnice pro nízké napětí 2006/95/ES (nahrazující směrnici 73/23/EHS a její další znění);
• požadavky na ochranu podle směmice „EMC“ 2004/108/EHS.
• Tento přístroj splňuje požadavky na ekodesign evropské Vyhláška č. 66/2014, v souladu s evropské normy EN 30-2-1.

RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Likvidace obalového materiálu

Obal je ze 100 % recyklovatelného materiálu a je označen recyklačním symbolem ( ). Obalový materiál proto nevyhazujte s domácím odpadem, ale zlikvidujte ho podle platných místních předpisů.

Likvidace spotřebiče:

• Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).
• Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku.
• Symbol ☒ na spotřebiči nebo přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu, ale je nutné ho odvézt do příslušného sběmého místa pro recyklaci elektrických a elektronických zařízení.

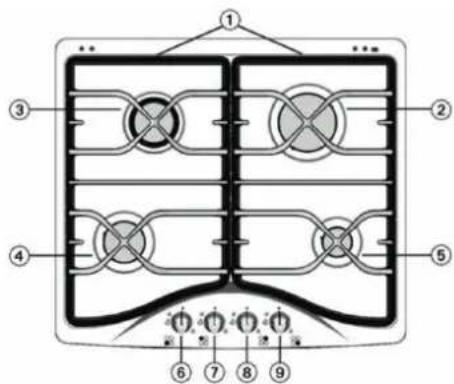

POPIS SPOTŘEBIČE

1. Snímatelné mřížky
2. Rychly hořák
3. Polorychly hořák
4. Polorychly hořák
5. Malý hořák
   6-9. Ovladače

Symboly

Plný puntík
Velký plamen
Malý plamen
Hvězda

• Ventil zavřený
  Maximální otevření/výkon
  Minimální otevření nebo snížený výkon
  Elektrické zapalování

PRATICKÉ RADY K POUŽITÍ HOŘÁKŮ

Symboly 📄 🎥 📋 udávají, která varná plotýnka se daným ovladačem zapíná.

Poznámka: vaše varná deska může vypadat trochu jinak než na obrázku.

Hořák ∅ nádoby
Rychlý hořák Od 24 do 26 cm
Polorychlý	Od 16 do 24 cm
Pomocný	Od 8 do 14 cm

Tento varná deska je vybavena hořáky různých průměrů. K dosažení lepšího výkonu hořáků dodržujte následující pravidla:

• Používejte nádoby s průměrem dna stejným jako je průměr varné zóny, nebo jen nepatrně větším (viz tabulku vpravo).
• Používejte pouze hmce a pánve s rovným dnem.
• K vaření vždy zvolte správné množství vody a nádobu zakryjte.
• Dbejte na to, aby nádoby na mřížce nepřesahovaly okraj varné desky.

DŮLEŽITĚ UPOZORNĚNÍ: nesprávným používáním mřížek můžete poškodit varnou desku: mřížky na varnou desku nepokládejte obráceně, ani je po varné desce neposunujte.

Nedoporučujeme používat:

• Litinové plotýnky, mastkové kameny, keramické hrnce a pánve.
• Rozptylovače tepla jako kovové sitky apod.
• Dva hořáky současně pro jednu dlouhou nádobu (např. na rybu).

JAK POUŽÍVAT VARNOU DESKU

VAROVÁNÍ

Plamen hořáku by neměl přesahovat okraj nádoby.

DÜLEŽITÉ UPOZORNĚNÍ: JESTLIŽE JE VARNÁ DESKA ZAPNUTÁ, MŮŽE BÝT CELÁ HORKÁ.

• Chcete-li zapálit hořák, stiskněte příslušný ovladač a otočte jím směrem doleva na symbol velkého plamene.
• Přitisknutím ovladače k ovládacímu panelu hořák zapálíte.
• Po zapálení hořáku podržte ovladač stisknutý ještě asi 5-10 vteřin, aby mohla hořák správně fungovat.
• Pojistka, kterou je hořák vybaven, zablokuje únik plynu v případě náhodného zhasnutí (průvan, přerušená dodávka plynu, přetečení tekutin atd.).
• Ovladač nedržte stisknutý déle než 15 s. Jestliže po uplynutí této doby nezůstane hořák zapálený, počkejte nejméně jednu minutu a teprve potom zapálení opakujte.

Jestliže dojde k náhodnému zhasnutí plamene hořáku, vypněte hořák přislušným ovladačem a nejméně jednu minutu se ho nepokoušejte znovu zapálit.

POZNÁMKA: je možné, že hořák se nepodaří zapálit v důsledku nepříznivých místních podmínek v dodávce plynu. V takovém případě se doporučuje opakovat postup s ovladačem nastaveným na malý plamen.

Hořák může po uvolnění ovladače zhasnout. To znamená, že se bezpečnostní zařízení dostatečně nezahrálo. V tomto případě výše popsaný postup opakujte.

DOPORUČENÉ ROZMĚRY A VZDÁLENOSTI (mm)

POZNÁMKA: Je-li vzdálenost „A“ mezi stěnami skříňky v rozmezí 600 mm a 680 mm, musí být výška „B“ minimálně 520 mm. Je-li vzdálenost „A“ mezi stěnami skříňky větší než šířka varné desky, musí být výška „B“ minimálně 400 mm. V případě instalace odsavače nad varnou desku se prosím řídte návodem k odsavači, kde jsou uvedeny správné vzdálenosti.

Druh použitého plynu		Typ hořáku	Typ vstřikovací trysky	Jmenovitý tepelný průtok kW	Jmenovitá spotřeba	Snížená tepelná kapacita kW	Tlak plynu mbar
							min.	jmen.	max.
ZEMNÍ PLYN (metan) G20		Rychlý hořák	129 B	3,00	286 l/h	0,60	17	20	25
		Polorychlý	97	1,65	157 l/h	0,35
		Pomocný	74 B	1,00	95 l/h	0,30
ROPNÝ ZKAPALNĚNÝ PLYN (butan) G30 (propan) G31		Rychlý hořák	86	3,00	218 g/h	0,60	25	30	35
		Polorychlý	65	1,65	120 g/h	0,35
		Pomocný	50	1,00	73 g/h	0,30

Druh použitého plynu	Konfigurace modelu 4 HOŘÁKY	Jmenovitý tepelný průtok (kW)	Celková jmenovitá spotřeba	Vzduch potřebný ( m^3 ) pro spálení 1 m^3 plynu
G20 20 mbar	1 R - 2 SR - 1 AUX	7,30	715 l/h	9,52
G30/G31 30 mbar	1 R - 2 SR - 1 AUX	7,30	545 g/h	30,94

ELEKTRICKÉ NAPÁJENÍ: 230 V \~ 50 Hz

DÔLEŽITÉ BEZPEČNOSTNÉ PREDPISY

- Pred akýmkolvek zásahom pri inštalácii musíte spotrebič odpojit od elektrického napájania.

DÓLEŽITÉ UPOZORNENIE: ak by ste mali t'ažkosti s otočením gombíkov horákov, prosím, kontaktujte pracovníkov servisu, aby ventil horáka vymenili, ak je chybný.

• utiahnite skrutku, aby ste znížili výšku plameňa (-);
• uvoľnite skrutku, aby ste výšku plameňa zvýšili (+).
  Reguláciu musíte vykonat's kohútom v polohe minimálneho nastavenia (malý plameň)
• Primárny vzduch horákov nemusíte nastavovat.

• Dno nádoby je úplne ploché
- Nádoba je v strede horáka.

Pred vykonaním údržby odpojte napájanie.

Likvidácia obalového materiálu
