AKM 526/IR - плита WHIRLPOOL - Бесплатное руководство пользователя

Тип изделия	Встраиваемая газовая варочная панель
Бренд	Whirlpool
Модель	AKM 526/IR
Количество конфорок	4
Конфигурация конфорок	1 Быстрая, 2 Полубыстрые, 1 Вспомогательная
Общая тепловая мощность	7,30 кВт
Тип газа	G20 (20 мбар) / G30/G31 (30 мбар)
Электропитание	230 В ~ 50 Гц
Габариты варочной панели (Ш x Г)	590 мм x 510 мм
Размеры выреза (Ш x Г)	560 мм x 480 мм
Совместимая толщина столешницы	20 - 50 мм
Тип поджига	Электрический поджиг с устройством безопасности
Функции безопасности	Устройство контроля пламени (термопара)
Подключение газа	Жесткий медный/стальной или шланг из нержавеющей стали (макс. 2 м)
Способ очистки	Теплая вода и нейтральное моющее средство; неабразивное
Съемные детали	Решетки, крышки конфорок, конфорки
Сертификация	Соответствует CE Директиве по газу 2009/142/EC, Директиве по низкому напряжению 2006/95/EC, Директиве EMC 2004/108/EC
Энергоэффективность	Соответствует требованиям экодизайна Регламента ЕС 66/2014

Часто задаваемые вопросы - AKM 526/IR WHIRLPOOL

Как зажечь конфорку на Whirlpool AKM 526/IR?

Поверните ручку против часовой стрелки до максимального пламени, нажмите ее на панель управления для поджига и удерживайте 5-10 секунд после поджига для активации устройства безопасности.

Что делать, если конфорка не горит?

Убедитесь, что ручка была нажата достаточно долго (5-10 сек) для прогрева термопары. Проверьте, не забиты ли отверстия конфорки возле термопары, и что наконечник термопары чист.

Можно ли переоборудовать панель для работы на другом типе газа?

Да, квалифицированный специалист должен заменить инжекторы в соответствии с таблицей инжекторов и отрегулировать минимальную подачу газа. Используйте соответствующие регуляторы давления.

Какие зазоры необходимы для установки?

Панель устанавливается на столешницу толщиной 20-50 мм. Минимальное расстояние от настенных шкафов: если расстояние A между шкафами 600-680 мм, высота B должна быть не менее 520 мм; если A больше ширины панели, B должна быть не менее 400 мм.

Как чистить поверхность панели?

Используйте теплую воду и нейтральное моющее средство. Вытирайте пролитое немедленно. Для нержавеющей стали используйте мягкую ткань и специальные чистящие средства. Избегайте абразивных и хлорсодержащих средств.

Как чистить детали конфорок?

Снимите решетки, крышки конфорок и конфорки. Вымойте вручную теплой водой и неабразивным моющим средством. Убедитесь, что отверстия конфорок не забиты. Тщательно прополощите и высушите перед повторной сборкой.

Какие кастрюли следует использовать?

Используйте кастрюли с плоским дном, диаметр которых соответствует конфорке: Быстрая (24-26 см), Полубыстрая (16-24 см), Вспомогательная (8-14 см). Не используйте чугунные решетки, рассекатели тепла или несколько конфорок для одной кастрюли.

Что делать, если чувствуется запах газа?

Не пытайтесь зажечь какой-либо прибор. Не прикасайтесь к электрическим выключателям и не пользуйтесь телефонами. Немедленно позвоните поставщику газа из телефона соседа. Если не дозвонились, звоните в пожарную службу.

Подходит ли панель для установки над духовым шкафом?

Да, но только если духовка является моделью Whirlpool с системой охлаждения. В противном случае установите разделительную панель на расстоянии не менее 20 мм под панелью.

Как заменить силовой кабель?

Кабель должен заменяться квалифицированным электриком на кабель с идентичными характеристиками (тип H05V2V2-F 90°C или H05RR-F). Не используйте удлинители.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AKM 526/IR WHIRLPOOL

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Эти инструкции будут также доступны на вебсайте: www.whirlpool.eu

ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ УСЛОВИЯ ВАШЕЙ ЛИЧНОЙ БЕЗОПАСНОСТИ И БЕЗОПАСНОСТИ ДРУГИХ ЛЮДЕЙ

В данном Руководстве и на самом приборе содержатся важные указания в отношении правил техники безопасности. Необходимо ознакомиться с ними и постоянно соблюдать их в дальнейшем.

Символ опасности, указывающий на наличие возможного риска для пользователя прибора и других людей.

Все сообщения, относящиеся к вопросам соблюдения безопасности, сопровождаются этим символом, а также следующими словами:

ОПАСНО

Указание на опасную ситуацию, которая приведет к тяжелым травмам, если не принять необходимые меры.

ОСТОРОЖНО

Указание на опасную ситуацию, которая может привести к тяжелым травмам, если не принять необходимые меры.

Все сообщения, относящиеся к вопросам соблюдения техники безопасности, включают в себя следующую информацию: в чем заключается потенциальная опасность, как снизить риск травмы, что может случиться в случае несоблюдения указаний производителя.

• Перед выполнением любых операций по монтажу необходимо отключать прибор от электрической сети.
• Монтаж и техническое обслуживание должны выполняться квалифицированным специалистом в соответствии с инструкциями изготовителя и местными правилами техники безопасности. Запрещено ремонтировать или заменять части прибора, за исключением случаев, особо оговоренных в руководстве по эксплуатации.

ОСТОРОЖНО

При несоблюдении указаний, приведенных в настоящем Руководстве, может произойти взрыв или пожар с последующим материальным ущербом или травмами.

- Запрещается хранить или использовать бензин и другие горючие жидкости, а также горючие пары вблизи от прибора.

Что делать при появлении запаха газа

• Н е пытайтесь включать какие-либо приборы.
• Не дотрагивайтесь ни до каки х электрических выключателей.
• Н е пользуйтесь телефоном в данном здании.
• Немедленно позвоните в службу газоснабжения с телефона, находящегося в соседнем доме. Выполните указания, полученные от специастов службы газоснабжения.
• П ри невозможности дозвониться в службу га зоснабжения, позвоните в пожарную службу.
• Установка прибора и его техобслуживание должны выполняться квалифицированным специалист ом по монтажу, персоналом технической с лужбы или персоналом службы газоснабжения.
• Прибор может использоваться только в хорошо вентилируемых помещениях.

Подключения к электрической сети и к сети газоснабжения должны выполняться с соблюдением местных норм.

• При установке варочной панели необходимо предусмотреть многополюсный автоматический размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, необходимым для обеспечения полного отключения от сети.
  • Заземление данного прибора является обязательным.
• Сетевой шнур должен иметь достаточную длину для того, чтобы подключить прибор к электрической сети после его встраивания в кухонную мебель
• Для подсоединения к газовой сети необходимо использовать гибкий или жесткий металлический шланг.
• При необходимости замены сетевого шнура его следует заменять только сетевым шнуром с характеристиками, идентичными характеристикам оригинального шнура, поставленного изготовителем (типа H05V2V2-F 90°C или H05RR-F). Эта операция должна выполняться квалифицированным техническим специалистом.
• Изготовитель не несет никакой ответственности за травмы людей или животных или материальный ущерб, явившиеся результатом несоблюдения этих требований.
• Использование разветвителей-переходников и удлинителей не допускается.
• Запрещается тянуть за сетевой шнур для того, чтобы вытащить вилку из розетки.
• После завершения установки электрические компоненты должны быть недоступны для пользователя.
• Не прикасайтесь к варочной панели влажными руками или другими частями тела и не пользуйтесь ею, будучи разутыми.

• Данная варочная панель (класс 3) предназначена исключительно для приготовления пищи в домашних условиях. Не используйте данный прибор в качестве обогревателя помещения. В противном случае может произойти отравление угарным газом и перегрев варочной панели. Изготовитель не несет какой бы то ни было ответственности за ненадлежащее использование или неправильную настройку органов управления.

• Данный прибор не предназначен для использования лицами (в т.ч. детьми), чьи физические, сенсорные или умственные способности либо отсутствие необходимого опыта и знаний не позволяют им осуществлять эксплуатацию прибора без присмотра или указаний со стороны лица, отвечающего за их безопасность.

• Необходимо следить за тем, чтобы маленькие дети не подходили близко к прибору, и не разрешать им играть с ним.
• При использовании газовых приборов в помещении происходит повышение температуры и влажности. Поэтому необходимо следить за тем, чтобы помещение хорошо проветривалось, или же установить вытяжку с вытяжным воздуховодом.
• В случае продолжительного использования может понадобиться дополнительная вентиляция (откройте окно или включите вытяжку на повышенную мощность).
• Закончив пользование варочной панелью, убедитесь, что ручки находятся в положении "Выкл", и закройте вентиль подачи газа от сети или вентиль на баллоне.
• Разогретые до высокой температуры жиры и масло могут легко воспламениться. Рекомендуется внимательно следить за приготовлением блюд с большим количеством жира, масла или алкоголя (например, рома, коньяка, вина).
• Храните упаковочные материалы в недоступных для детей местах.
• Прежде чем чистить варочную панель, следует дождаться, чтобы она полностью остыла.

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

УСТАНОВКА

После распаковки варочной панели проверьте, не была ли она повреждена во время транспортировки. В случае каких-либо проблем обращайтесь к дилеру или в ближайший сервисный центр.

Данные инструкции имеют силу только для тех стран, чьи символы указаны на паспортной табличке (находящейся под варочной панелью).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ

• Это изделие может встраиваться в столешницу толщиной от 20 до 50 мм.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать размеру проема в столешнице. Разделительная перегородка должна полностью закрывать вырезанный проем, чтобы исключить любой контакт с нижней частью варочной панели. Эта перегородка должна находиться ниже верхней поверхности столешницы на расстоянии не более 150 мм, но в любом случае на расстоянии не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается установить духовку, то эта духовка должна быть произведена компанией Whirlpool и оборудована системой охлаждения. Изготовитель снимает с себя всякую ответственность за возможный ущерб, если под варочной панелью будет установлена духовка другой марки.

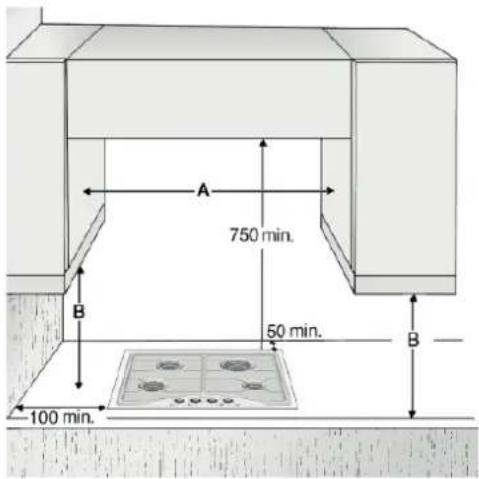

• Прежде чем начать установку, убедитесь в соблюдении следующих условий:

- параметры местной системы подачи газа (тип и давление газа) соответствуют настройкам варочной панели (см. табличку технических данных и табл. "Инжекторы");

- наружные поверхности мебели или приборов, находящихся в непосредственной близости от варочной панели, должны быть термостойкими в соответствии с требованиями местных норм;

- Данный прибор не подключен к устройству отвода дыма. Такое устройство должно быть установлено в соответствии с действующимитребованиями к установке оборудования. Необходимо при этом обратить особое внимание на соблюдение соответствующих требований к вентиляции помещения.

- продукты сгорания выводятся за пределы помещения посредством соответствующих вытяжек или настенных/оконных электровентиляторов.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом.

Внимание! Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.

• Система подачи газа должна удовлетворять местным нормам.
• В разделе "Национальные нормы" указаны нормы, используемые в некоторых странах. Если информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу, выполняющему установку.
• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться с использованием жесткой медной или стальной трубы с фитингами, соответствующими местным нормам, или же с использованием шланга со сплошной поверхностью из нержавеющей стали, соответствующего местным нормам. Установите прокладку (В) в месте соединения колена. Максимальная длина шланга составляет 2 м.
  • ТОЛЬКО ДЛЯ БЕЛЬГИИ. Необходимо заменить коленчатый патрубок (А) на приборе патрубком, прилагаемым в комплекте поставки (если предусмотрен).

ВАЖНО!: В случае использования шланга из нержавеющей стали он должен монтироваться так, чтобы не касаться никаких подвижных частей кухонной мебели. Шланг должен прокладываться в месте, в котором отсутствуют какие-либо препятствия, и быть доступным для осмотра по всей своей длине.

После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором.

После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального положения в минимальное.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ.

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом.

! ОСТОРОЖНО

• Подключение к электрической сети должно выполняться с соблюдением местных норм.
• Заземление прибора согласно действующим нормам является обязательным.
• Запрещается пользоваться удлинителями.

Очистите поверхность варочной панели по всему периметру и проложите вдоль него входящую в комплект поставки прокладку, как показано на рисунке

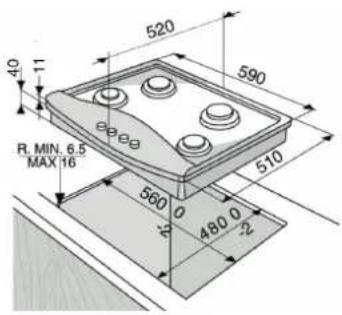

Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.

ПРИМЕЧАНИЕ. Длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.

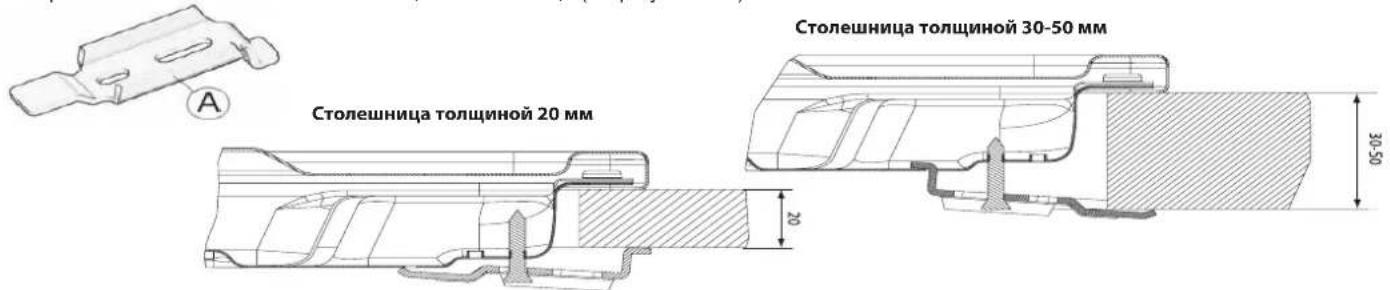

Для крепления варочной панели используйте скобы (А), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).

НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом

Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и ярлыке, приклеенном к верхней части варочной панели, то необходимо заменить инжекторы.

Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.

Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.

• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
- Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
- Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
- ПРИМЕЧАНИЕ. При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа, должны быть затянут до упора.

ВАЖНО! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.

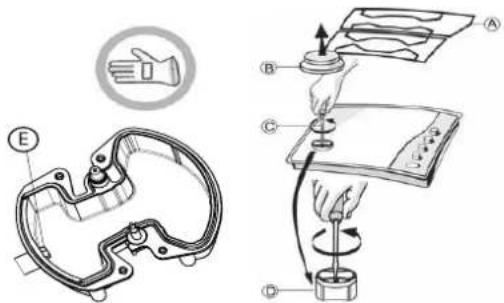

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу "Инжекторы" в Руководстве)

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу "Инжекторы" в Руководстве)

• Снимите решетки (А).
- Выньте горелки (В).
- Пользуясь торцевым гаечным ключом нужного размера, открытите инжектор (C), который подлежит замене.
- Замените ее инжектором, пригодным для нового типа газа.
- Установите новый инжектор в (D).
- Если на варочной панели есть горелка с тройным рядом пламени, используйте для замены инжектора (E) гаечный ключ с открытым зевом.

Прежде чем устанавливать варочную панель, не забудьте прикрепить прилагаемую к инжекторам табличку с данными, касающимися нового типа газа, таким образом, чтобы она закрыла собой табличку, относящуюся к предыдущему типу газа.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА

Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку и выполните следующие действия:

• затяните (-) для уменьшения высоты пламени;
• ослабьте (+) для увеличения высоты пламени.
  Такая регулировка должна выполняться, когда кран находится в положении, соответствующем минимальной подаче газа (слабое пламя)
• Регулировка подачи первичного воздуха на горелки не требуется.
• После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального положения в минимальное Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным материалом.

RU НАЦИОНАЛЬНЫЕ НОРМЫ

Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным техническим специалистом в соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как обращаться в сервисный центр, подготовьте следующие данные:

SERVICE

0000 000 00000

• описание неполадки или проблемы;
• точное название модели (указано на этикетке, наклеенной на Руководство или гарантийную книжку);
• сервисный номер (число, указанное после слова Service на находящейся с нижней стороны варочной панели паспортной табличке, а также на этикетке, наклеенной на Руководство или гарантийную книжку);
• ваш полный адрес и номер телефона.

Если необходим ремонт прибора, обращайтесь в авторизованный сервисный центр в соответствии с указаниями в гарантии..

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если варочная панель работает неудовлетворительным образом, то прежде чем обращаться в сервисный центр, попытайтесь определить причину неисправности самостоятельно, пользуясь информацией, приведенной в разделе "Поиск и устранение неисправностей".

1. Горелка не загорается или ее пламя нестабильно

Проверьте:

• не перекрыта ли подача газа или электропитания и открыт ли вентиль подачи газа;
• не закончился ли газ в баллоне для сжиженного газа;
• не забиты ли отверстия горелки;
• не загрязнен ли наконечник свечи электророзжига;
  • правильно ли установлены все элементы горелки;
• нет ли сквозняков рядом с варочной панелью.

2. Горелка загорается, но сразу гаснет

Проверьте:

• удерживалась ли при выполнении розжига ручка в нажатом состоянии достаточно долго для того, чтобы нагрелось предохранительное устройство;
- не забиты ли отверстия горелки, находящиеся рядом с термопарой;
- не загрязнен ли наконечник предохранительного устройства;
• правильно ли отрегулирована минимальная подача газа (см. соответствующий раздел).

3. Кухонная посуда находится в неустойчивом положении

Проверьте:

• имеет ли посуда совершенно ровное и плоское дно
• установлена ли посуда по центру горелки;

- не перепутаны ли местами решетки и правильно ли они установлены;

Если после описанных выше проверок неисправность сохраняется, обратитесь в ближайший сервисный центр.

ЧИСТКА ПОВЕРХНОСТИ ВАРОЧНОЙ ПАНЕЛИ

! ОСТОРОЖНО

Перед проведением любых операций по техническому обслуживанию прибора отключайте его от электрической сети.

• Все эмалированные и стеклянные части следует промывать теплой водой с добавлением нейтрального моющего средства.
• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.
• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей. Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.
  ПРИМЕЧАНИЕ. Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.
• Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора и металлическими мочалками для чистки сковород.
• Не пользуйтесь пароочистителями.
• Не пользуйтесь горючими веществами.
• Не оставляйте на варочной панели следы кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

ЧИСТКА КОМПОНЕНТОВ ВАРОЧНОЙ ПАНЕЛИ

• Решетки, крышки горелок и сами горелки перед чисткой можно снять.
• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.
• Промойте под проточной водой и тщательно высушите.
• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.
• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.
• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

ПРИМЕЧАНИЕ. Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ С Е

• Данная варочная панель разработана, изготовлена и реализуется в соответствии со следующими нормами:
- требования по безопасности Директивы по газовой аппаратуре 2009/142/EC (ранее EEC 90/396);

- требованиями по технике безопасности Директивы по низковольтному оборудованию 2006/95/CE (заменяющей собой Директиву 73/23/EEC с последующими изменениями);

- требованиями по защите Директивы ЕЭС по электромагнитной совместимости (EMC) 2004/108/EC.

- Этот прибор отвечает требованиям экологически дизайна европейского регулирования п. 66/2014, в соответствии с европейским стандартом EN 30-2-1

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация упаковочных материалов

Упаковочный материал допускает 100% вторичную переработку, о чем свидетельствует соответствующий символ (☐). Не следует выбрасывать различные части упаковки вместе с бытовым мусором. Они должны быть переработаны в соответствии с действующими местными нормами.

Утилизация изделия

• Данное изделие снабжено маркировкой в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).
• Обеспечивая правильную утилизацию данного изделия, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.
• Символ ⚡ имеющийся на изделии или в сопроводительной документации, указывает на то, что данное изделие не может быть удалено в отходы как бытовой мусор, а должно быть доставлено в соответствующий пункт сбора и переработки электрического и электронного оборудования.

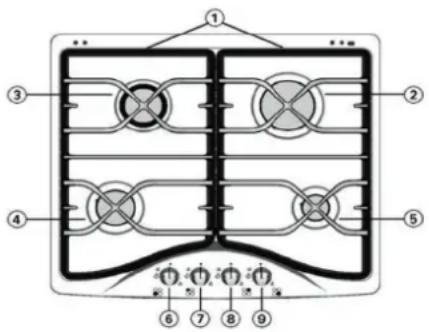

ОПИСАНИЕ ПРИБОРА

1. Съемные решетки для кухонной посуды
2. Сильная горелка
3. Средняя горелка
4. Средняя горелка
5. Вспомогательная горелка
   6-9. Ручки управления

Символы

Затемненный

Сильное пламя

Слабое пламя

Звездочка

- кружок Кран закрыт

Кран максимально открыт/ максимальная подача

Кран минимально открыт/ ограниченная подача

Электрический розжиг

Символы 📄 📋 📁 указывают, какой горелкой управляет та или иная ручка.

Примечание. Дизайн конкретной варочной панели может немного отличаться от показанного на рисунке.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ

Данная варочная панель имеет горелки различного диаметра.

Для того чтобы результаты пользования горелками оказались более эффективными, придерживайтесь следующих правил:

- пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или немного превосходит диаметр горелки (см. таблицу справа);

- пользуйтесь только кастрюлями и сковородами с плоским дном;

- готовьте пищу в соответствующем количестве воды, не снимая при этом крышку.

- Следите, чтобы кастрюля не выступала за края варочной панели.

ВАЖНО! Неправильное использование решеток может привести к повреждению варочной панели: не устанавливайте решетки обратной стороной вверх и не сдвигайте их по варочной панели.

Не используйте:

• чугунные жаровни, плиты из сланцевого камня, керамические кастрюли и сковороды;
• рассказатели типа металлических решеток или иные;
• нельзя одновременно ставить на две горелки одну емкость (например, кастрюлю для варки рыбы).

Горелка	Диам. кастрюли
Сильная горелка	от 24 до 26 см
Средняя	от 16 до 24 см
Вспомогательная	от 8 до 14 см

ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ

! ОСТОРОЖНО

Не допускайте того, чтобы пламя горелки выходило за края дна посуды.

ВАЖНО! ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.

• Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку управления в положение, соответствующее максимальному пламени.
• Чтобы зажечь газ на горелке, вдавите ручку в панель управления.
• После того как горелка загорится, не отпускайте ручку еще 5-10 секунд для обеспечения правильного срабатывания предохранительного устройства. Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это предохранительное устройство немедленно прекращает подачу газа на горелку.
• Нельзя держать ручку нажатой дольше 15 секунд. Если по истечении этого времени горелка не загорится, подождите не менее одной минуты, прежде чем делать новую попытку зажечь ее.
  Если произошло случайное погасание пламени горелок, то необходимо выключить горелку (повернуть ручку в соответствующее положение) и подождать не менее одной минуты прежде, чем выполнять розжиг горелки снова.
  ПРИМЕЧАНИЕ: Если какие-либо особенности подачи газа в данном месте создают трудности при зажигании горелки, рекомендуется повторить операцию и установить при этом ручку в положение, соответствующее слабому пламени.

После отпускания нажатой ручки горелка может погаснуть. Это означает, что предохранительное устройство не успело достаточно нагреться. В этом случае еще раз повторите вышеописанные действия.

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)

ПРИМЕЧАНИЕ: Если расстояние "А" между настенными шкафчиками составляет от 600 мм до 680 мм, то высота "В" должна быть не менее 520 мм. Если расстояние "А" между корпусами настенной мебели больше ширины варочной панели, то высота "В" должна быть не менее 400 мм. В случае установки вытяжки над варочной панелью необходимо соблюдать размеры, указанные в руководстве для вытяжки.

ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3B/P

Тип используемого газа		Тип горелки	Маркировка инжекторов	Номинальная тепловая мощность	Номинальный расход	Пониженная тепловая нагрузка	Давление газа, mbar
							kW		.ск
ПРИРОДНЫЙ ГАЗ (метан) G20		Сильная горелка	129 В	3,00	286 l/h	0,60	17	20	25
		Средняя	97	1,65	157 l/h	0,35
		вспомогательная	74 В	1,00	95 l/h	0,30
СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ (бутан) G30 (пропан) G31		Сильная горелка	86	3,00	218 g/h	0,60	25	30	35
		Средняя	65	1,65	120 g/h	0,35
		вспомогательная	50	1,00	73 g/h	0,30

Тип используемого газа	Конфигурация модели 4 ГОРЕЛКИ	Номинальная тепловая мощность, kW	Общий номинальный расход газа	Воздух ( m^3 ), необходимый для сгорания 1 m^3 газа
G20 20 mbar	1 R - 2 SR - 1 AUX	7,30	715 l/h	9,52
G30/G31 30 mbar	1 R - 2 SR - 1 AUX	7,30	545 g/h	30,94

ЭЛЕКТРОПИТАНИЕ: 230 V \~ 50 Hz

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТТА

ВАШАТА БЕЗОПАСНОСТ И ТАЗИ НА ДРУГИТЕ ХОРА Е МНОГО ВАЖНА

ТЕХНИЧЕСКА ИНФОРМАЦИЯ ЗА ТЕХНИКА ИНСТАЛАТОР

НАСТРОЙВАНЕ ЗА РАЗЛИЧНИ ВИДОВЕ ГАЗ

ПРЕДУПРЕЖДЕНИЕ

РЕГУЛИРАНЕ НА МИНИМАЛНОТО ПОЛОЖЕНИЕ НА КРАНОВЕТЕ ЗА ГАЗ

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ С Е

ПРАКТИЧЕСКИ СЪВЕТИ ЗА ИЗПОЛЗВАНЕТО НА ГОРЕЛКИТЕ

КАК ДА СЕ ИЗПОЛЗВА ПЛОЧАТА ЗА ГОТВЕНЕ

ПРЕДУПРЕЖДЕНИЕ

ВАЖНО: КОГАТО ПЛОЧАТА ЗА ГОТВЕНЕ СЕ ИЗПОЛЗВА, ЦЯЛАТА ОБЛАСТ ОКОЛО НЕЯ МОЖЕ ДА СТАНЕ ГОРЕЩА.
