Tip produs	Plită cu gaz încorporabilă
Marcă	Whirlpool
Model	AKM 526/IR
Număr de arzătoare	4
Configurație arzătoare	1 Rapid, 2 Semi-rapide, 1 Auxiliar
Debit termic total	7,30 kW
Tip gaz	G20 (20 mbar) / G30/G31 (30 mbar)
Alimentare electrică	230 V ~ 50 Hz
Dimensiuni plită (L x A)	590 mm x 510 mm
Dimensiuni decupaj (L x A)	560 mm x 480 mm
Grosime blat compatibilă	20 - 50 mm
Tip aprindere	Aprindere electrică cu dispozitiv de siguranță
Caracteristici de siguranță	Dispozitiv de siguranță împotriva scurgerii de flacără (termocuplu)
Racord gaz	Țeavă rigidă de cupru/otel sau furtun din oțel inoxidabil (max 2 m)
Metodă de curățare	Apă caldă și detergent neutru; non-abraziv
Piese detașabile	Grile, capace arzătoare, arzătoare
Certificări	Conform CE cu Directiva Gaz 2009/142/CE, Directiva Joasă Tensiune 2006/95/CE, Directiva EMC 2004/108/CE
Eficiență energetică	Îndeplinește cerințele de eco-design ale Reg. UE 66/2014

Întrebări frecvente - AKM 526/IR WHIRLPOOL

Cum aprind un arzător pe plita Whirlpool AKM 526/IR?

Rotiți butonul în sens invers acelor de ceasornic până la setarea flăcării maxime, apăsați-l pe panoul de comandă pentru a aprinde și mențineți apăsat 5-10 secunde după aprindere pentru a activa dispozitivul de siguranță.

Ce trebuie să fac dacă arzătorul nu rămâne aprins?

Asigurați-vă că butonul a fost apăsat suficient (5-10 sec) pentru a încălzi termocuplul. Verificați dacă orificiile arzătorului din apropierea termocuplului nu sunt înfundate și că vârful termocuplului este curat.

Pot converti plita pentru a utiliza un alt tip de gaz?

Da, un tehnician calificat trebuie să înlocuiască injectoarele conform tabelului de injectoare și să ajusteze setarea minimă a gazului. Utilizați regulatoare de presiune corespunzătoare.

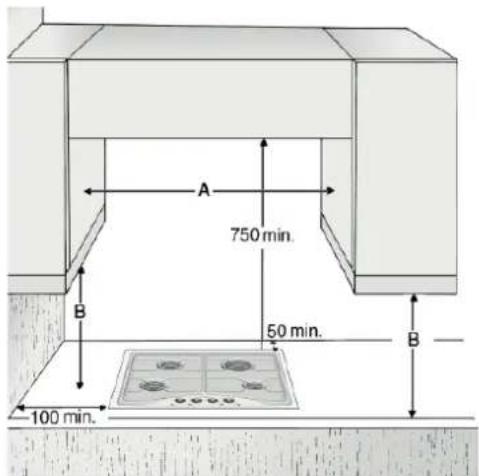

Care sunt distanțele necesare pentru instalare?

Plita se potrivește pe un blat de 20-50 mm grosime. Distanța minimă față de dulapurile de perete: dacă distanța A între dulapuri este de 600-680 mm, înălțimea B trebuie să fie de cel puțin 520 mm; dacă A este mai mare decât lățimea plitei, B trebuie să fie de cel puțin 400 mm.

Cum curăț suprafața plitei?

Utilizați apă caldă și un detergent neutru. Ștergeți imediat scurgerile. Pentru oțel inoxidabil, folosiți o cârpă moale și produse de curățare specifice. Evitați produsele abrazive sau pe bază de clor.

Cum curăț piesele arzătoarelor?

Scoateți grătarele, capacele arzătoarelor și arzătoarele. Spălați manual cu apă caldă și detergent non-abraziv. Asigurați-vă că orificiile arzătoarelor nu sunt înfundate. Clătiți și uscați bine înainte de reasamblare.

Ce tip de vase ar trebui să folosesc?

Folosiți vase cu fund plat, cu diametrul potrivit arzătorului: Rapid (24-26 cm), Semi-rapid (16-24 cm), Auxiliar (8-14 cm). Nu folosiți grătare din fontă, difuzoare de căldură sau mai multe arzătoare pentru un singur vas.

Ce trebuie să fac dacă simt miros de gaz?

Nu încercați să aprindeți niciun aparat. Nu atingeți întrerupătoare electrice și nu folosiți telefoane. Sunați imediat la furnizorul de gaz de la un telefon al vecinului. Dacă nu este disponibil, sunați la pompieri.

Plita este potrivită pentru utilizare cu un cuptor dedesubt?

Da, dar numai dacă cuptorul este un model Whirlpool cu sistem de răcire. În caz contrar, instalați un panou separator la cel puțin 20 mm sub plită.

Cum înlocuiesc cablul de alimentare?

Cablul trebuie înlocuit de un electrician calificat cu un cablu cu aceleași caracteristici (tip H05V2V2-F 90°C sau H05RR-F). Nu folosiți prelungitoare.

MANUAL DE UTILIZARE AKM 526/IR WHIRLPOOL

Aceste instrucțiuni sunt de asemenea disponibile pe Web la: www.whirlpool.eu

SIGURANTA DVS. ŞI A CELORLALTI ESTE FOARTE IMPORTANTĂ

Acest manual și aparatul în sine furnizează informații importante legate de siguranță, care trebuie citite și respectate întotdeauna.

Acesta este simbolul de atenționare, referitor la siguranță, care alertează utilizatorii cu privire la potențialele pericole la care sunt expuși ei înșiși și ceilalti.

Toate informatiile referitoare la sigurantă sunt precedate de simbolul de atentionare și de unul dintre termenii:

PERICOL

Indică o situație periculoasă care, dacă nu este evitată, va cauza vătămări grave.

AVERTIZARE

Indică o situație periculoasă care, dacă nu este evitată, ar putea cauza vătămări grave.

Toate informațiile referitoare la siguranță vă informează despre ce pericol potențial este vorba, cum să reduceți riscul de vătămare și ce se poate întâmpla dacă instructiunile nu sunt respectate.

- Aparatul trebuie să fie deconectat de la reteaua electrică înainte de a se efectua orice operatie de instalare.

- Instalarea și întreținerea trebuie să fie efectuate de către un tehnician calificat, în conformitate cu instructiunile producătorului și cu normele locale privind siguranța. Nu reparati și nu înlocuiti nicio componentă a aparatului, dacă acest lucru nu este indicat în mod expres în manualul de utilizare.

AVERTIZARE

Dacă informațiile din acest manual nu sunt respectate întocmai, se poate produce un incendiu sau o explozie, care pot duce la pierderi materiale sau la vătămări corporale.

- Nu păstrati și nu folositi benzină sau alte lichide sau vapori inflamabili în apropierea acestui aparat.

Ce trebuie să faceți dacă simții miros de gaz:

• N u încercați să porniți niciun aparat.
• Nu atingeți niciun întrerupător electric.
• Nu utilizați niciun telefon din clădirea în care vă aflați.
• Sunați imediat la furnizorul dvs. de gaz folosind telefonul unui vecin. Urmați instrucțiunile furnizorului de gaz.
• Dacă nu reușiți să luați legătura cu furnizorul de gaz, sunați la pompieri.
• Instalarea și lucrările de service trebuie să fie efectuate de un instalator calificat, de o reprezentanță de service sau de furnizorul de gaz
• U tilizați aparatul numai în încăperi bine aerisite.

Conexiunile electrice și de gaz trebuie executate în conformitate cu reglementările locale.

• După instalarea plitei, montați un întrerupător multipolar cu o distanță între contacte de cel puțin 3 mm, care să permită deconectarea completă.
• Împământarea aparatului este obligatorie, conform legilor în vigoare.
• Cablul de alimentare trebuie să fie suficient de lung pentru a putea conecta aparatul la priză, după ce a fost încastrat în mobilă.
• Utilizați numai furtunuri metalice flexibile sau rigide pentru racordul de gaz.
• Dacă este necesar, cablul de alimentare electrică trebuie înlocuit numai cu un cablu de alimentare cu caracteristici identice cu cel original livrat de producător (tip H05V2V2-F 90°C sau H05RR-F). Această operație trebuie să fie efectuată de un electrician calificat.
• Producătorul nu poate fi făcut răspunzător pentru niciun fel de leziuni provocate persoanelor sau animalelor, sau pentru orice fel de daune aduse bunurilor, datorate nerespectării acestor cerințe.
• Nu utilizati adaptoare, stechere multiple sau prelungitoare.
• Nu trageți de cablul de alimentare pentru a scoate aparatul din priză.
• După terminarea instalării, componentele electrice nu trebuie să mai fie accesibile pentru utilizator.
• Nu atingeti aparatul când aveți părți ale corpului umede și nu-l utilizati când sunteti desculti.
• Această plită (Clasa 3) este proiectată numai pentru uz casnic, pentru a găti alimente. Nu utilizați acest aparat pentru a încălzi încăperile. Acest lucru poate duce la intoxicarea cu monoxid de carbon și la supraîncălzirea plitei. Producătorul nu-și asumă nicio responsabilitate pentru folosirea improprie sau pentru reglarea incorectă a butoanelor.
• Utilizarea acestui aparat nu este permisă persoanelor (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experientă și de cunoștințe, decât dacă sunt supravegheate sau au fost instruite în legătură cu folosirea aparatului de către o persoană care răspunde de siguranta lor.
• Copiii mici nu trebuie lăsați să se apropie de aparat și trebuie să fie supravegheati ca să nu se joace cu aparatul.
• Utilizarea aparatelor cu gaz produce căldură și umiditate în încăpere. Asigurați-vă că încăperea este bine

aerisită, sau instalati o hotă cu conductă de evacuare.

• În cazul utilizării îndelungate, este nevoie de aerisire suplimentară (deschiderea unei ferestre sau mărirea puterii de aspiratie a hotei).
• După utilizare, verificați ca butoanele să fie în poziția Stins și închideți robinetul de alimentare cu gaz de la rețea sau supapa buteliei.
• Grăsimile și uleiurile supraîncălzite se aprind ușor. Supravegheați permanent alimentele când gătiți cu multă grăsime, ulei sau alcool (de ex. rom, coniac, vin).
• Nu lăsati la îndemâna copiilor materialele de ambalare.
• Înainte de a efectua orice operație de curățare sau întreținere, așteptați ca plita să se răcească..

PĂSTRAȚI LA ÎNDEMÂNĂ ACESTE INSTRUCTIUNI

INSTALAREA

După despachetarea plitei, asigurați-vă că nu a fost deteriorată în timpul transportului. Dacă apar probleme, contactați dealerul sau cel mai apropiat Serviciu de asistență tehnică.

Aceste instrucțiuni sunt valabile doar pentru țările ale căror simboluri sunt indicate pe plăcuța cu date tehnice (sub plită).

INFORMATII TEHNICE PENTRU INSTALATOR

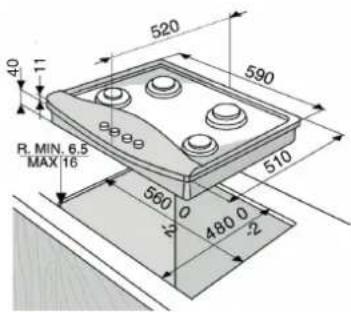

• Acest produs poate fi încastrat într-un blat de lucru cu o grosime de 20 până la 50 mm.
• Dacă nu există un cuptor dedesubtul plitei, introduceți un panou separator cu o suprafață cel puțin egală cu deschiderea din blatul de lucru. Acest panou, care trebuie să închidă complet deschiderea pentru a se evita orice contact cu partea inferioară a plitei, trebuie să fie poziționat la o distanță maximă de 150 mm sub partea superioară a blatului de lucru, dar în niciun caz la mai puțin de 20 mm față de partea inferioară a plitei. Dacă doriți să instalați un cuptor sub plită, asigurați-vă că este fabricat de Whirlpool și că este echipat cu un sistem de răcire. Producătorul nu își asumă nicio responsabilitate dacă sub plită este instalat un cuptor de altă marcă.
• Înaintea instalării, verificați următoarele:

- condițiile locale de furnizare a gazului (tipul și presiunea gazului) trebuie să fie compatibile cu reglajele plitei (consultați plăcuța cu date tehnice și tabelul de injectoare);

- suprafetele exterioare ale mobilierului sau ale aparatelor aflate lângă plită trebuie să fie rezistente la căldură, în conformitate cu reglementările locale;

- acest aparat nu este conectat la un dispozitiv de evacuare a gazelor. Dispozitivul trebuie să fie montat în conformitate cu reglementările în vigoare privind instalarea. Trebuie să se acorde o atenție deosebită cerințelor relevante privind ventilația;

- produsele de combustie trebuie să fie evacuate în exterior, prin intermediul unor hote speciale sau al unor ventilatoare electrice montate în perete și/sau în fereastră.

RACORDAREA LA GAZ

AVERTIZARE

Această operație trebuie să fie efectuată de un tehnician calificat..

- Sistemul de alimentare cu gaz trebuie să respecte reglementările locale.

- Puteți găsi reglementările locale specifice pentru unele țări în paragraful „Referințe privind reglementările locale”. Dacă nu se oferă informații privind țara dumneavoastră, solicitați detalii de la instalatorul dvs.

- Racordarea plitei la rețeaua sau la butelia de gaz trebuie efectuată prin intermediul unei țevi rigide din cupru sau din oțel, cu fitinguri care să respecte reglementările locale, respectiv prin intermediul unui furtun din oțel inoxidabil cu suprafață continuă, care să respecte reglementările locale. Inserați garnitura (B) în cotul de racord. Lungimea maximă a furtunului este de 2 m.

- NUMAI PENTRU BELGIA: Este necesar să înlocuiti cotul de racord (A) al aparatului, cu cel furnizat (dacă există).

IMPORTANT: dacă se utilizează un furtun din oțel inoxidabil, trebuie instalat astfel încât să nu atingă nicio parte mobilă a mobilierului. Trebuie să treacă printr-o zonă în care nu există obstacole și care să permită inspectarea furtunului pe toată lungimea sa.

După racordarea la alimentarea cu gaz, verificați etanșeitatea folosind apă cu săpun. Aprindeți arzătoarele și rotiți butoanele de la poziția de maxim ă apoziția de minim ă pentru a verifica stabilitatea flăcării.

RACORDAREA LA ELECTRICITATE.

AVERTIZARE

Această operație trebuie să fie efectuată de un tehnician calificat.

AVERTIZARE

• Conexiunile electrice trebuie efectuate în conformitate cu reglementările locale.
• Împământarea acestui aparat este obligatorie prin lege.
• Nu utilizati un prelungitor.

IMPORTANT: datele cu privire la tensiune și la consumul de energie sunt indicate pe plăcuța cu date tehnice.

MONTAREA

După ce ați curățat suprafața marginilor, aplicați pe plită garnitura furnizată, așa cum se arată în figură.

NOTĂ: cablul de alimentare trebuie să fie suficient de lung pentru a permite ca plita să poată fi scoasă prin partea de sus.

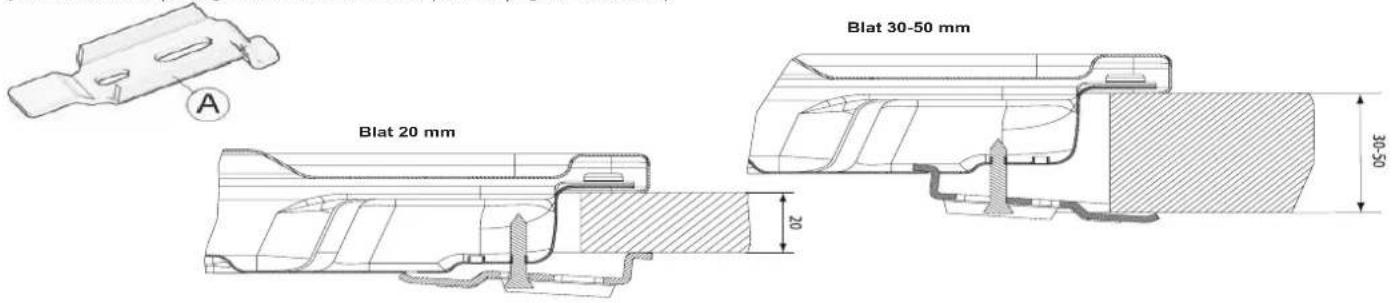

Pentru a fixa plita, folosiți consolele (A) livrate împreună cu aceasta. Potriviti consolele în găurile corespunzătoare indicate de săgeată și strângeti-le prin intermediul șuruburilor, în funcție de grosimea blatului de lucru (consultați figurile umătoare).

REGLAREA PENTRU DIFERITE TIPURI DE GAZ

! AVERTIZARE

Această operație trebuie să fie efectuată de un tehnician calificat.

Dacă aparatul trebuie să funcționeze cu un tip de gaz diferit de cel indicat pe plăcuța cu date tehnice și pe eticheta informativă de pe partea superioară a plitei, schimbați injectoarele.

Înlăturati eticheta informativă și păstrați-o împreună cu manualul de instrucțiuni.

Folositi regulatoare de presiune potrivite pentru presiunea gazului indicată în Instructiuni.

• Duzele pentru gaz trebuie schimbate de Serviciul de asistentă tehnică sau de un tehnician calificat.
• Duzele care nu sunt fumizate împreună cu aparatul trebuie comandate de la Serviciul de asistență tehnică.
• Reglati pozitia de minim a robinetelor..

NOTĂ: când se folosește gaz petrolier lichefiat (G30/G31), şurubul pentru reglarea debitului minim de gaz trebuie strâns cât de mult posibil.

IMPORTANT: dacă aveți dificultăți când rotiți butoanele arzătoarelor, vă rugăm să contactați Serviciul de asistență tehnică pentru înlocuirea robinetului arzătorului, dacă se constată că este defect.

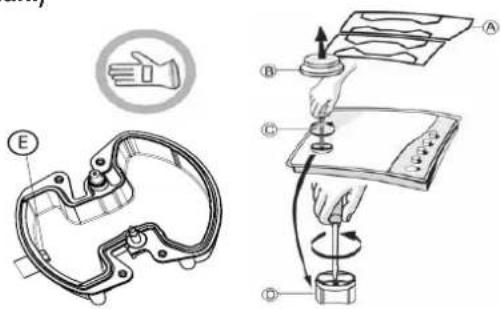

ÎNLOCUIREA INJECTOARELOR (consultati tabelul de injectoare din Instructiuni)

• Scoateți grătarele (A).
• Extrageti arzătoarele (B).
• Folosind o cheie tubulară de dimensiuni corespunzătoare, deşurubați injectorul (C), deşurubați injectorul care trebuie înlocuit.
• Înlocuiti-I cu injectorul potrivit pentru noul tip de gaz.
  • Montați la loc injectorul în (D)
• Dacă aveți un arzător cu coroană multiplă, folositi o cheie pentru a înlocui injectorul (E).
  Înainte de a instala plita, nu uitați să montați plăcuța cu datele privind calibrarea gazului, livrată împreună cu injectoarele, astfel încât să acopere informațiile existente referitoare la calibrarea gazului.

Pentru a vă asigura că poziția de minim este corect reglată, scoateți butonul și procedați după cum urmează:

• strângeti şurubul pentru a reduce înălțimea flăcării (-);
• slăbiti şurubul pentru a mări înălțimea flăcării (+).
  Reglajul trebuie efectuat cu robinetul în poziția de minim de gaz (flacără mică)

- Aerul primar al arzătoarelor nu trebuie să fie reglat.

- După aceasta, aprindeți arzătoarele și rotiți butoanele de la poziția de maxim în la poziția de minim în pentru a verifica stabilitatea flăcării. După terminarea operației de reglare, resigilați folosind ceară sau un material echivalent.

Asigurati-vă că instalarea și racordările la gaz sunt efectuate de un tehnician calificat, respectându-se instrucțiunile producătorului și în conformitate cu reglementările locale în vigoare privind siguranța.

SERVICIUL DE ASISTENTĂ TEHNICĂ

Înainte de a contacta Serviciul de asistență tehnica, asigurati-vă că puteți furniza umătoarele informații:

SERVICE 0000 000 00000

• tipul de defectiune sau de problemă;
• modelul exact (scris pe eticheta ataşată la instrucțiuni/fișa de garanție);
• numărul de service, care urmează după cuvântul SERVICE de pe plăcuța cu date tehnice situată sub plită sau de pe eticheta atașată la instrucțiuni/fișa de garanție;
• adresa dvs. completă și numărul de telefon.

Dacă sunt necesare orice fel de reparații, vă rugăm să contactați un Serviciu de asistență tehnică autorizat, după cum se indică în fișa de garanție.

GHIDUL DE REMEDIERE A DEFECTIUNILOR

Dacă plita nu funcționează corect, înainte de a apela la Serviciul de asistență tehnică, consultați Ghidul de remediere a defectiunilor pentru a stabili care este problema.

1. Arzătorul nu se aprinde sau flacăra nu este uniformă

Verificați următoarele:

• Alimentarea electrică sau cu gaz să nu fie oprită și, mai ales, robinetul de alimentare cu gaz să fie deschis.

• Butelia de gaz (gaz lichid) să nu fie goală.

• Orificiile arzătorului să nu fie înfundate.

• Capătul fișei să nu fie murdar.
• Toate piesele arzătorului să fie poziționate corect.
• Să nu existe curenți de aer în apropierea plitei.

2. Arzătorul nu rămâne aprins

Verificați următoarele:

• La aprinderea arzătorului, butonul să fie ținut apăsat destul timp, astfel încât să se activeze dispozitivul de protectie.
• Orificiile arzătorului să nu fie înfundate lângă termocuplu.
• Capătul dispozitivului de siguranță să nu fie murdar.
• Reglarea debitului minim de gaz să fie corectă (consultați paragraful respectiv).

3. Recipientele nu sunt stabile

Verificați următoarele:

- Fundul recipientului să fie perfect plat.

- Recipientul să fie centrat pe arzător.

- Grătarele să nu fie schimbate între ele sau poziționate incorrect.

Dacă problema persistă și după verificările de mai sus, luați legătura cu cel mai apropiat Serviciu de asistență tehnică.

CURĂȚAREA SUPRAFETEI PLITEI

! AVERTIZARE

Deconectați de la electricitate înainte de a efectua orice operație de întreținere.

• Toate piesele emailate și de sticlă trebuie curățate cu o soluție de apă caldă și detergent neutru.
• Suprafețele din oțel inoxidabil se pot păta din cauza apei calcaroase sau a detergentilor agresivi, dacă rămân în contact cu acestea prea mult timp. Resturile de mâncare căzute pe suprafață (apă, sos, cafea etc.) trebuie șterse înainte de a se usca.
• Curățați cu apă caldă și detergent neutru, apoi uscați cu o cârpă moale sau cu piele de căprioară. Îndepărtați resturile arse de mâncare cu ajutorul unor produse de curățare speciale pentru suprafețe din otel inoxidabil.

NOTĂ: curătati otelul inoxidabil numai cu o cârpă sau un burete moale.

• Nu utilizati produse abrazive sau corozive, produse pe bază de clor sau bureți de sărmă pentru vase.
• Nu utilizati aparate de curătat cu aburi.
• Nu folositi produse inflamabile.
• Nu lăsați pe plită substanțe acide sau alcaline, cum ar fi oțet, muștar, sare, zahăr sau suc de lămâie.

CURĂȚAREA COMPONENTELOR PLITEI

• Grătarele, capacele arzătoarelor și arzătoarele pot fi scoase pentru a fi curățate.
• Curățați-le manual, cu apă caldă și detergent neabraziv, înlăturând cu grijă toate resturile de mâncare și verificând ca niciun orificiu al arzătorului să nu fie înfundat.
• Clătiți și uscați.
• Puneti la loc arzătoarele și capacele arzătoarelor, în mod corect, în locașurile respective.
• Când puneti la loc grătarele, asigurati-vă că zona pe care se așează oalele este aliniată cu arzătorul.
• Modelele echipate cu fișe pentru aprindere electrică și cu dispozitiv de siguranță necesită o curățare atentă a capătului fișei pentru a asigura funcționarea corectă. Verificați frecvent aceste piese și, dacă este necesar, curățați-le cu o cârpă umedă. Resturile arse de mâncare trebuie îndepărtate cu o scobitoare sau cu un ac.

NOTĂ: pentru a evita deteriorarea dispozitivului de aprindere electrică, nu-l folosiți atunci când arzătoarele nu sunt în locașurile lor.

DECLARATIE DE CONFORMITATE C €

• Această plită a fost proiectată, construită și comercializată în conformitate cu:
• cerințele de siguranță din Directiva 2009/142/CE privind gazul (fosta Directivă 90/396/CEE);
• obiectivele de siguranță din Directiva 2006/95/CE privind joasa tensiune (care înlocuiește Directiva 73/23/CEE și modificările ulterioare);
• cerintele de protectie din Directiva CEE 2004/108/CE privind compatibilitatea electromagnetică.
• Acest aparat îndeplinește cerințele de proiectare ecologică a Regulamentului nr Europene. 66/2014, în conformitate cu standardului european EN 30-2-1.

RECOMANDĂRI PENTRU PROTECTIA MEDIULUI ÎNCONJURĂTOR

Eliminarea ambalajului

Materialul de ambalaj este reciclabil 100% și este marcat cu simbolul reciclării (2). Diferitele părți ale ambalajului trebuie eliminate în mod responsabil, respectând reglementările autorităților locale privind eliminarea deșeurilor.

Eliminarea produsului

• Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE privind deșeurile de echipamente electrice și electronice (DEEE).
• Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi cauzate de eliminarea necorespunzătoare la deșeuri a acestui produs.
• Simbolul de pe produs sau de pe documentele care il însoțesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat la un punct de colectare corespunzător, pentru reciclarea echipamentelor electrice și electronice.

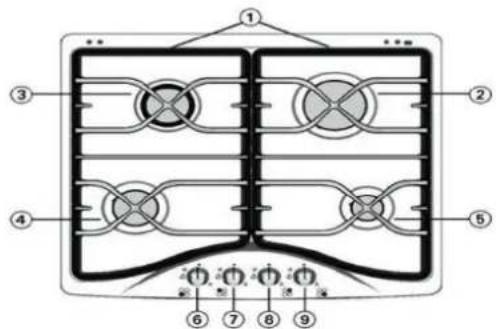

DESCRIEREA PRODUSULUI

1. Grătare delaşabile

2. Arzător rapid

3. Arzător semi-rapid

4. Arzător semi-rapid

5. Arzător auxiliar

6-9. Butoane de comandā

Simbolurile 📄 indică ce zonă de gătit este activată de acest buton. Notă: aspectul estetic al plitei dv. poate fi puțin diferit față de desen.

Simboluri

Disc plin

Flacârâ mare

Flacără mică

Stea

- Robinet închis

Deschidere maximä / debit maxim
Deschidere minimă sau debit redus

☆ Aprindere electrică

SFATURI PRACTICE PENTRU UTILIZAREA ARZĂTOARELOR

Această plită are arzătoare cu diametre diferite. Pentru a obține rezultate optime la folosirea arzătoarelor, vă rugăm să urmați aceste reguli:

• Utilizați oale și cratițe cu diametrul bazei egal sau puțin mai mare decât diametrul arzătoarelor (consultați tabelul din dreapta).
• Utilizați numai oale și cratițe cu baza plată.
• Folositi cantitatea corectă de apă când gătiți alimentele și tineti oala acoperită.
• Aveți grijă ca vasele de gătit așezate pe grătare să nu iasă în afara marginilor plitei..

Arzător	∅
Rapid	De la 24 la 26 cm
Semi-rapid	De la 16 la 24 cm
Auxiliar	De la 8 la 14 cm

IMPORTANT: utilizarea necorespunzătoare a grătarelor poate duce la deteriorarea plitei: nu așezați grătarele cu susul în jos și nu le târăți pe suprafața plitei. Nu utilizati:

• Tigăi din fontă, plăci de piatră pentru gătit, oale sau cratițe din teracotă.
• Difuzoare de căldură, de tipul plaselor metalice sau de alte tipuri.
• Două arzătoare în același timp pentru un singur vas (de ex. o oală de fiert pește)..

UTILIZAREA PLITEI

AVERTIZARE

Aveți grijă ca flacăra arzătorului să nu se extindă dincolo de marginea vasului.

IMPORTANT: CÂND PLITA ESTE ÎN UZ, ÎNTREAGA ZONĂ A PLITEI SE POATE ÎNFIERBÂNTA.

• Pentru a aprinde un arzător, rotiți butonul corespunzător în sens anti-orar până când ajunge în poziția pentru flacără maximă.
• Apăsati butonul spre panoul de comandă pentru a aprinde arzătorul.
• După aprinderea arzătorului, continuați să țineți apăsat butonul timp de aproximativ 5-10 secunde pentru a permite funcționarea corectă a dispozitivului. Acest dispozitiv de siguranță cu care este prevăzut arzătorul va întrerupe alimentarea cu gaz a arzătorului în cazul în care flacăra se stinge accidental (din cauza unor curenți de aer, a întreruperii furnizării gazelor, a vărsării de lichide etc.).
• Butonul nu trebuie ținut apăsat mai mult de 15 sec. Dacă după trecerea acestui interval arzătorul nu rămâne aprins, așteptați cel puțin un minut înainte de a încerca să-l aprindeti din nou.

Dacă flacăra arzătorului se stinge accidental, opriți arzătorul de la butonul de comandă și așteptați cel puțin un minut înainte de a încerca să-l aprindeți din nou. NOTĂ: în cazul în care condițiile locale specifice de distribuire a gazelor fac ca aprinderea arzătorului să fie dificilă, este indicat să repetați operația cu butonul rotit la poziția pentru flacără mică.

Arzătorul se poate stinge când butonul este eliberat. Acest lucru înseamnă că dispozitivul de siguranță nu s-a încălzit suficient. În această situație, repetați operațiile descrise mai sus.

DIMENSIUNILE PLITEI ŞI ALE SUPRAFETEI DE LUCRU (mm)

NOTĂ: dacă distanța „A” dintre dulapurile suspendate este între 600 mm și 680 mm, înălțimea „B” trebuie să fie de cel puțin 520 mm. dacă distanța „A” dintre dulapurile suspendate este mai mare decât lățimea plitei, înălțimea „B” trebuie să fie de cel puțin 400 mm.
În cazul instalării unei hote deasupra plitei, respectați instructiunile hotei cu distanțele corecte de montare a acesteia.

Tipul de gaze utilizate	Configurație model 4 ARZĂTOARE	Capacitate termică nominală (kW)	Consum total nominal	Aer necesar ( m^3 ) pentru a arde 1 m^3 de gaz
G20 20 mbar	1 R - 2 SR - 1 AUX	7,30	715 l/h	9,52
G30/G31 30 mbar	1 R - 2 SR - 1 AUX	7,30	545 g/h	30,94

ALIMENTAREA CU ELECTRICITATE: 230 V \~ 50 Hz
