Typ výrobku	Vstavaný plynový varič
Značka	Whirlpool
Model	AKM 526/IR
Počet horákov	4
Konfigurácia horákov	1 rýchly, 2 polorýchle, 1 pomocný
Celkový tepelný prietok	7.30 kW
Typ plynu	G20 (20 mbar) / G30/G31 (30 mbar)
Elektrické napájanie	230 V ~ 50 Hz
Rozmery variča (Š x H)	590 mm x 510 mm
Rozmery výrezu (Š x H)	560 mm x 480 mm
Kompatibilita hrúbky pracovnej dosky	20 - 50 mm
Typ zapaľovania	Elektrické zapaľovanie s bezpečnostným zariadením
Bezpečnostné prvky	Bezpečnostné zariadenie na výpadok plameňa (termočlánok)
Plynové pripojenie	Pevná medená/ocelová alebo nerezová hadica (max. 2 m)
Spôsob čistenia	Teplá voda a neutrálny čistiaci prostriedok; neabrazívny
Odňateľné časti	Rošty, kryty horákov, horáky
Certifikácia	V súlade so smernicou o plynových spotrebičoch 2009/142/ES, smernicou o nízkom napätí 2006/95/ES, smernicou EMC 2004/108/ES
Energetická účinnosť	Spĺňa požiadavky ekodizajnu nariadenia EÚ 66/2014

Často kladené otázky - AKM 526/IR WHIRLPOOL

Ako zapálim horák na variči Whirlpool AKM 526/IR?

Otočte gombíkom proti smeru hodinových ručičiek na maximálne nastavenie plameňa, zatlačte ho proti ovládaciemu panelu na zapálenie a po zapálení ho podržte 5-10 sekúnd, aby sa aktivovalo bezpečnostné zariadenie.

Čo mám robiť, ak horák nezostane zapálený?

Uistite sa, že gombík bol stlačený dostatočne dlho (5-10 s), aby sa zahrial termočlánok. Skontrolujte, či otvory horáka v blízkosti termočlánku nie sú upchaté a či je hrot termočlánku čistý.

Môžem varič prestaviť na iný typ plynu?

Áno, kvalifikovaný technik musí vymeniť vstrekovače podľa tabuľky vstrekovačov a upraviť minimálne nastavenie plynu. Používajte vhodné regulátory tlaku.

Aké sú požadované vzdialenosti pri inštalácii?

Varič pasuje na pracovnú dosku hrúbky 20-50 mm. Minimálna vzdialenosť od nástenných skriniek: ak je vzdialenosť A medzi skrinkami 600-680 mm, výška B musí byť najmenej 520 mm; ak je A väčšia ako šírka variča, B musí byť najmenej 400 mm.

Ako čistím povrch variča?

Používajte teplú vodu a neutrálny čistiaci prostriedok. Rozliatie ihneď utrite. Na nehrdzavejúcu oceľ používajte mäkkú handričku a špecifické čistiace prostriedky. Vyhnite sa abrazívnym alebo chlórovým výrobkom.

Ako čistím časti horákov?

Odstráňte rošty, kryty horákov a horáky. Umyte ručne teplou vodou a neabrazívnym čistiacim prostriedkom. Uistite sa, že otvory horákov nie sú upchaté. Pred opätovným zložením dôkladne opláchnite a osušte.

Aký typ panvíc mám používať?

Používajte panvice s rovným dnom a priemerom zodpovedajúcim horáku: rýchly (24-26 cm), polorýchly (16-24 cm), pomocný (8-14 cm). Nepoužívajte liatinové platne, difúzory tepla ani viac horákov na jednu panvicu.

Čo mám robiť, ak cítim plyn?

Nepokúšajte sa zapáliť žiadny spotrebič. Nedotýkajte sa elektrických vypínačov ani nepoužívajte telefón. Okamžite zavolajte dodávateľa plynu z telefónu suseda. Ak nie je dosiahnuteľný, zavolajte hasičov.

Je varič vhodný na použitie s rúrou pod ním?

Áno, ale iba ak je rúra modelom Whirlpool s chladiacim systémom. V opačnom prípade nainštalujte oddeľovací panel aspoň 20 mm pod varič.

Ako vymením napájací kábel?

Kábel musí vymeniť kvalifikovaný elektrikár za kábel s identickými charakteristikami (typ H05V2V2-F 90°C alebo H05RR-F). Nepoužívajte predlžovacie káble.

NÁVOD NA OBSLUHU AKM 526/IR WHIRLPOOL

- svoji úplnou adresu a telefonní číslo.

Tieto pokyny by mali byt' k dispozícii na webových stránkach taktiež www.whirlpool.eu

VAŠA BEZPEČNOST AJ BEZPEČNOST INÝCH OSÓB JE VEĽMI DÔLEŽITÁ

V tomto návode a na samotnom spotrebiči sú uvedené dôležité správy týkajúce sa bezpečnosti, ktoré si musíte prečítať a vždy presne dodržiavať.

Toto je symbol nebezpečenstva týkajúci sa bepečnosti, ktorý upozorňuje na možné riziká pre používateľa a pre iné osoby.

Všetky bezpečnostné správy budú označené výstražným symbolom a nasledujúcimi termínmi:

NEBEZPEČENSTVO

Označuje nebezpečnú situáciu, ktorá, ak sa jej nepredide, spôsobí vážne poranenia.

VAROVANIE

Označuje nebezpečnú situáciu, ktorá, ak sa jej nepredíde, môže spôsobit' vážne poranenia.

Všetky správy týkajúce sa bezpečnosti špecifikujú potenciálne nebezpečenstvo a uvádzajú, ako znížit' riziko poranení a poučujú o správnom používaní spotrebiča.

- Inštaláciu alebo údržbu smie vykonat’ iba špecializovaný technik, v súlade s pokynmi výrobcu a za dodržiavania platných vnútroštátnych bezpečnostných predpisov. Nikdy neopravujte ani nevymieňajte žiadnu čast spotrebiča, ak to nie je uvedené v návode na používanie..

VAROVANIE

Ak pokyny uvedené v tomto návode nedodržíte presne, bude hrozit' riziko požiaru alebo výbuchu s následným možným poškodením majetku a poranením osôb.

- V blízkosti tohto spotrebiča sa nesmú skladovať ani používať benzín ani iné horľavé kvapaliny a ich výpary.

Čo robit, ak zacítite pach plynu:

• N epokúšajte sa zapálit' ani zapnút' žiaden spotrebič.
• Nedotýkajte sa elektrického vypínača.
• V budove nepoužívajte telefón.
• Okamžite zavolajte dodávatel'a plynu, pričom použite susedov telefón. Postupujte podl'a pokynov dodávatel'a plynu.
• Ak sa vám nepodarí spojit's dodávatelom plynu, zavolajte požiarnikov.
• Inštaláciu a servis smie vykonať iba kvalifikovaný technik, pracovník servisu alebo pracovník dodávatel’a plynu.
• Spotrebič používajte iba v dobre vetranej miestnosti.

Elektrické a plynové prípojky musia vyhovovat' vnútroštátnym predpisom.

• Po inštalácii varnej dosky zabezpečte viacpólový spínač so vzdialenosťou kontaktov aspoň 3 mm, ktorý zaručí úplné odpojenie spotrebiča.
• Podľa noriem STN musí byť spotrebič uzemnený.
• Prívodný elektrický kábel musí byť dostatočne dlhý, aby sa spotrebič, zabudovaný do kuchynskej linky, dal zapojiť do elektrickej siete.
• Pri príprave plynovej prípojky použite ohybnú alebo neohybnú kovovú rúrku.
• Ak je to potrebné, musíte elektrický napájací kábel vymenit' výhradne za kábel s rovnakými vlastnost'ami ako pôvodný kábel dodávaný výrobcom (type H05V2V2-F 90°C alebo H05RR-F). Tento úkon musí vykonať vyškolený elektrikár.
• Výrobca nezodpovedá za poranenie osób alebo zvierat alebo za poškodenie majetku, ktoré vznikli nedodržaním týchto požiadaviek.
• Nepoužívajte rozdvojky ani predlžovacie káble.
• Pri vyt'ahovaní zástrčky zo zásuvky elektrickej siete net'ahajte za kábel.
• Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používatel'om.
• Vyhýbajte sa dotyku varnej dosky vlhkými časťami tela a používania rúry, ak ste naboso.
• Táto varná doska (trieda 3) je určená výhradne na použitie v domácnosti a na varenie jedál. Tento spotrebič nepoužívajte ako vykurovacie teleso na vykurovanie miestnosti. Mohlo by to viest' k otrave oxidom uholnatým alebo prehriatiu varnej dosky. Výrobca nepreberá žiadnu zodpovednosť za škody spôsobené neprimeraným používaním alebo nesprávnym nastavením ovládacích prvkov.
• Tento spotrebič nie je určený, aby ho použivali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami ani osoby, ktoré nemajú dostatok skúseností a poznatkov bez toho, že by boli pod dozorom alebo že by boli dostatočne poučené o obsluhe spotrebiča osobou zodpovednou za ich bezpečnosť.
• Nedovol'te, aby sa deti priblížili ku spotrebiču a dohliadajte, aby sa s ním nehrali.
• Používanie plynového spotrebiča produkuje teplo a vlhkost' v miestnosti. Uistite sa, že je miestnost' dobre vetraná alebo nainštalujte odsávač pár s odvodným potrubím.

• V prípade dlhého použitia môže byť nevyhnutné doplnkové vetranie (otvorenie okna alebo zvýšenie výkonu odsávača pár).

• Po použití skontrolujte, či sú gombíky v polohe vypnutia a zatvorte hlavný ventil prívodu plynu alebo ventil tlakovej nádoby.

• Prehriaty tuk a oleje sa môžu ľahko vznietit'. Pri príprave jedál s vysokým obsahom tukov, oleja alebo alkoholu (napr. rum, koňak, víno) na ne vždy dohliadajte.
• Obalový materiál skladujte mimo dosahu detí.
• Pred čistením alebo údržbou počkajte, kým varná doska neochladne.

TIETO POKYNY SI ODLOŽTE

INŠTALÁCIA

Po vybalení varnej dosky sa uistite, že sa počas prepravy nepoškodila. V prípade problémov zavolajte predajcu alebo prevádzku autorizovaného servisu.

Tieto pokyny platia iba v krajinách, ktorých symboly sú uvedené na štítku s technickými údajmi (pod varnou doskou).

TECHNICKÉ INFORMÁCIE PRE TECHNIKA VYKONÁVAJÚCEHO INŠTALÁCIU

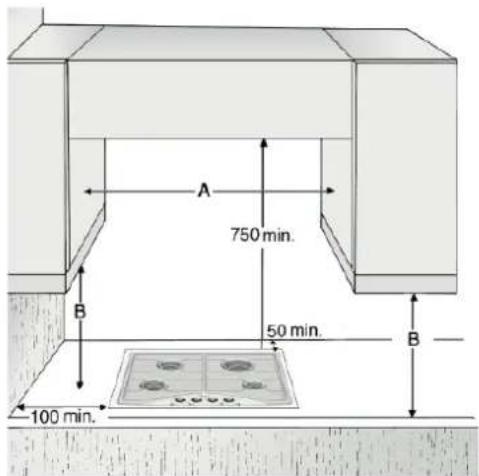

• Táto varná doska môže byt' zasadená do pracovnej dosky s hrúbkou 20 až 50 mm.
• Ak pod varnou doskou nie je rúra, namontujte oddeľovací panel, ktorý má minimálne rovnakú plochu ako otvor v pracovnej ploche. Tento panel musí úplne uzavriet' vyrezaný otvor, aby zabránil kontaktu so spodnou čast'ou varnej dosky. Panel môže byt' umiestnený najviac 150 mm pod horným povrchom pracovnej plochy, ale vzdialenost' medzi panelom a spodnou čast'ou varnej dosky v žiadnom prípade nesmie byt' menšia ako 20 mm. V prípade, že pod varnou doskou chcete nainštalovať rúru, skontrolujte, či je značky Whirlpool a či je vybavená chladiacim systémom. Výrobca odmieta akúkol'vek zodpovednosť, ak bude pod varnou doskou nainštalovaná rúra inej značky.
  • Pred inštaláciou skontrolujte:
• podmienky dodávky plynu vo Vašej oblasti (druh a tlak plynu) vyhovujú nastaveniu varnej dosky (pozri štítok s technickými údajmi);
• vonkajšie povrchy nábytku alebo spotrebičov, ktoré sú v tesnej blízkosti varnej dosky, odolávajú teplu v súlade s normami STN;
• Tento spotrebič nie je pripojený k zariadeniu na odvod spalín. Musí byť nainštalovaný v súlade s platnými pravidlami na inštaláciu Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie;
• spaliny sa odvádzajú von prostredníctvom špecialneho odsávača alebo elektrického ventilátora umiestneného na stene alebo na okne.

PLYNOVÁ PRÍPOJKA

VAROVANIE

Tento úkon musí vykonat' vyškolený elektrikár.

- Prívodný systém plynu musí vyhovovat' normám STN..

- Podrobnosti o miestnych normách pre niektoré krajiny nájdete v časti „Odkazy na miestne normy“. Ak tam nenájdete žiadne informácie týkajúce sa Vašej krajiny, podrobnosti zistite u inštalujúceho pracovníka.

- Pripojenie varnej dosky k rozvodnému plynovému potrubiu alebo k plynovej tlakovej nádobe musí byť urobené prostredníctvom neohybnej medenej alebo oceľovej rúrky s upevneniami v súlade v normami STN, alebo prostredníctvom súvislej nerezovej rúrky, ktorá vyhovuje normám STN. Vložte tesnenie (B) do ohybovej spojky. M

- IBA PRE BELGICKO: ohybovú spojku (A) na spotrebiči musíte nahradit' dodanou spojkou (ak je k dispozícii).

DÓLEŽITÉ UPOZORNENIE: ak je použitá antikorová rúrka, musí byt' nainštalovaná tak, aby sa nedotýkala žiadnej pohyblivej časti nábytku. Musí prechádzat' oblast'ou, kde nebude prekážat' a kde je možné skontrolovat' ju po celej jej dĺžke.

- Po pripojení k privodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapál'te horáky a otočte kohútky z maximálnej polohy do minimálnej polohy aby ste skontrolovali stabilitu plameňa.

Tento úkon musí vykonat' vyškolený elektrikár.

• Elektrické zapojenie musí spíňat' požiadavky noriem STN.
• Podl'a noriem STN musí byt' spotrebič uzemnený.
• Nepoužívajte predlžovacie prívodné káble.

DÔLEŽITÉ UPOZORNENIE: údaje o napáti a elektrickom príkone sú uvedené na výrobnom štitku.

MONTÁŽ

Po vyčistení povrchu obvodu namontujte dodávané tesnenie, ako je zobrazené na obrázku.

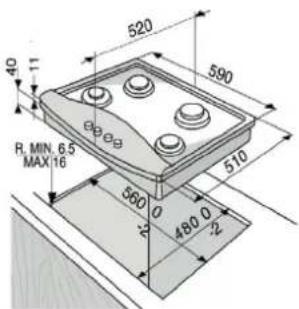

Umiestnite varnú dosku v otvore pracovnej plochy, pričom dodržiavajte rozmery uvedené v pokynoch.

POZNÁMKA: prívodný elektrický kábel musí mat' dostatočnú dlžku, aby bolo možné, aj po zapojení, varnú dosku vybrat' z pracovnej plochy.

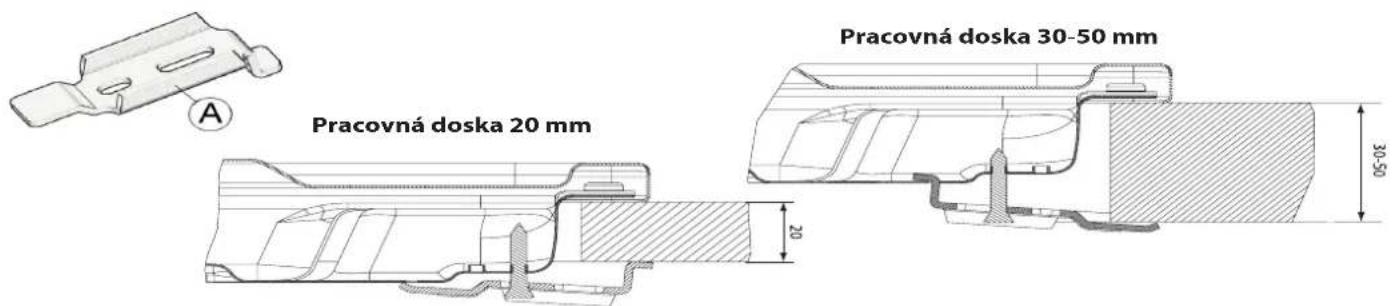

Na upevnenie varnej dosky použite konzoly (A) dodávané s varnou doskou. Upevnite konzoly v príslušných otvoroch zobrazených šípkou a upevnite ich prostredníctvom skrutiek, v závislosti od hrúbky pracovnej dosky (pozrite si nasledujúce obrázky).

REGULÁCIA PRE ODLIŠNÉ DRUHY PLYNU

VAROVANIE

Tento úkon musí vykonat' vyškolený elektrikár.

Ak má byť spotrebič napájaný iným plynom ako je uvedené na štítku s technickými údajmi a na informačnej nálepke umiestnenej na varnej doske, vymeňte dýzy.

Odlepte informačnú nálepku a nalepte ju do návodu na použitie.

Použite regulátory tlaku vhodné pre tlak plynu uvedený v Pokynoch.

• Plynové trysky musia vymenit' v prevádzke servisu alebo to musí urobit' kvalifikovaný technik.
• Dýzy sa nedodávajú so spotrebičom a musíte ich objednat prostredníctvom servisu.
• Upravte minimálne nastavenie kohútov.

POZNÁMKA: pri použivaní skvapalneného ropného plynu (G30/G31), musí byt' skrutka minimálneho nastavenia plynu čo najviac zatiahnutá.

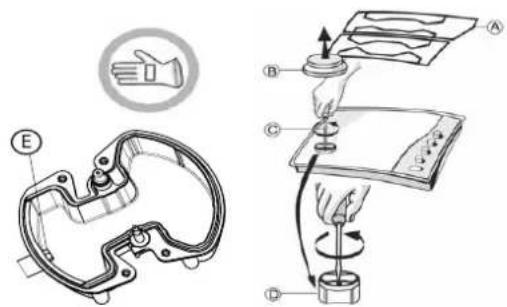

VÝMENA DÝZ (pozrite tabul'ku dýz v Pokynoch)

• Odstráňte mriežky (A).
• Vyberte horáky (B).
• Použitím objímkového klůča vhodnej vel'kosti odskrutkujte dýzu (C), ktorú treba vymenit'.
• Nahradte vhodnou dýzou pre nový druh plynu.
  • Znovu namontujte dýzu v (D).
• Ak máte horák so zložitou korunkou, použite pri výmene dýzy bočný objímkový klúč (E).
  Pred inštaláciou varnej dosky nezabudnite pripevnit' štítok s kalibráciou plynu, ktorý sa dodáva s dýzami tak, aby zakryl existujúce informácie týkajúce sa kalibrácie plynu.

Aby ste zabezpečili správne minimálne nastavenie, odstráňte gombík a postupujte d'alej takto:

• V tomto kroku zapálte horáky a otočte gombíky z maximálnej polohy do minimálnej polohy, aby ste skontrolovali stabilitu plameňa.

Pred ukončením nastavenia znovu utesnite, použite tesniaci vosk alebo iný vhodný materiál.

Zabezpečte, aby inštaláciu a plynovú prípojku vykonal kvalifikovaný technik, postupujúc podľa pokynov výrobcu a v súlade s bezpečnostnými predpismi a normami STN.

SERVIS

Predtým, ako zavoláte servis, pripravte si nasledujúce informácie:

• druh poruchy alebo problému;
• presný model (uvedený na nálepke v návode na použitie alebo v záručnom liste);
• servisné číslo, ktoré nasleduje po slove SERVICE na výrobnom štítku, umiestnenom pod varnou doskou a na nálepke nalepenej v návode na použitie / záručnom liste;
• vašu adresu a telefónne číslo.

Ak je potrebná akákol'vek oprava, zavolajte, prosím, autorizovanú prevádzku servisu, ako je uvedené na záručnom liste.

SERVICE

0000 000 00000

PRÍRUČKA NA ODSTRAŇOVANIE PROBLÉMOV

Ak by varná doska nefungovala správne, predtým, ako zavoláte servis, skúste problém vyriešit pomocou príručky na odstraňovanie problémov.

1. Ak sa horák nedá zapálit' alebo plameň nie je rovnomerný.

Skontrolujte, či:

• Dodávka plynu alebo elektriny nie je prerušená a hlavne, či je otvorený kohút plynovej prípojky.
- Je prázdna tlaková plynová nádoba (kvapalný plyn).
- Otvory horáka nie sú upchaté.
- Koncovka zapaľovania nie je špinavá.

• Všetky časti horáka sú umiestnené na svojich miestach.
• V blízkosti varnej dosky nie je prievan.
Skontrolujte, či:
- Pri zapálení horáka bol gombík stlačený dost’ dlho na to, aby sa aktivovalo ochranné zariadenie.
- Otvory horáka v blízkosti termoelektrického článkunie sú upchaté.
- Koncovka bezpečnostnej poistky nie je špinavá.
- Minimálne nastavenie horáka je správne (pozrite príslušnú čast').

2. Horák prestane horiet'.

3. Posode niso stabilne.

Skontrolujte, či:

- Mriežky nie sú zamenené alebo nesprávne umiestnené.

Ak po horeuvedených kontrolách porucha pretrváva, zavolajte najbližšie servisné stredisko.

ČISTENIE POVRCHU VARNEJ DOSKY

VAROVANIE

• Všetky smaltované a sklenené časti sa musia čistit’ teplou vodou s prídavkom neutrálneho čistiaceho prostriedku.

- Na antikorových povrchoch môžu ostať škvrny vodného kameňa alebo škvrny po dlhodobom pôsobení agresívneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstráňte zvyšky ešte predtým, ako sa priškvaria.

- Povrch čistite teplou vodou a neutrálnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou. Zapečené škvrny odstráňte špeciálnym čističom na antikorové povrchy.

POZNÁMKA: antikorový povrch čistite výhradne mäkkou handrou alebo špongiou.

• Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice.
• Nepoužívajte spotrebiče využívajúce na čistenie paru.
• Nepoužívajte horľavé výrobky.
• Nenechajte na varnej doske pôsobit' kyselinu alebo alkalické látky, ako ocot, horčicu, sol', cukor alebo citrónovú šťavu.

ČISTENIE DIELCOV VARNEJ DOSKY

• Mriežky, viečka horákov a horáky môžete pred čistením vybrat.
• Umývajte ich ručne v teplej vode a neabrazivnym čistiacim prostriedkom, pozome odstráňte všetky zvyšky jedál a skontrolujte, či nie sú upchaté otvory horáka.
• Opláchnite a pozome osušte
• Horáky a viečka horákov vrátte na miesta.
• Pri umiestňovaní mriežok dávajte pozor, aby oblast' položenia hmcov bola zarovnaná s horákmi.
• Modely vybavené elektrickým zapal'ovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapal'ovania, aby bola zabezpečená ich správna činnosť. Kontrolujte tieto prvky často a podľa potreby ich čistite vlhkou handričkou. Akékol'vek zapečené zvyšky jedál treba odstránit špáradlom alebo ihlou.

POZNÁMKA: aby ste predišli poškodeniu zariadenia elektrického zapal'ovania, nepoužívajte ho, keď horáky nie sú na svojich miestach.

PREHLÁSENIE O ZHODE C €

- Táto varná doska bola navrhnutá, vyrobená a predávaná v súlade s:

• bezpečnostné požiadavky európskej smernice „Plyn“ 2009/142/ES (ex: EHS 90/396);
• bezpečnostnými ustanoveniami smernice o „Nízkom napätí“ 2006/95/ES (ktorá nahrádza smernicu 73/23/EHS v znení nasledujúcich úprav);
• ochrannými požiadavkami smernice EHS „EMC“ 2004/108/ES.

- Táto varná doska spíňa požiadavky na ekologický dizajn európskej regulácie n. 66/2014, v súlade s európskym štandardom EN 30-2-1.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Tento obalový materiál je 100% recyklovateľný a je označený symbolom recyklácie ( ). Rôzne časti obalu likvidujte zodpovedne, v plnom súlade s platnými predpismi o likvidácii odpadov.

Likvidácia spotrebiča

• Tento spotrebič je označený v súlade s Európskou smernicou 2002/96/ES o likvidácii elektrických a elektronických zariadení (WEEE).
• Zabezpečením, že tento výrobok bude zlikvidovaný správnym spôsobom, pomôžete predchádzat' potenciálnym negativnym dopadom na životné prostredie a ľudské zdravie, ktoré by sa v inom prípade mohli vyskytnút' pri nevhodnom zaobchádzaní pri likvidácii tohto výrobku.
• Symbol X na spotrebiči alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzat' ako s domovým odpadom, ale treba ho odovzdat' v zbernom stredisku pre elektrické a elektronické zariadenia.

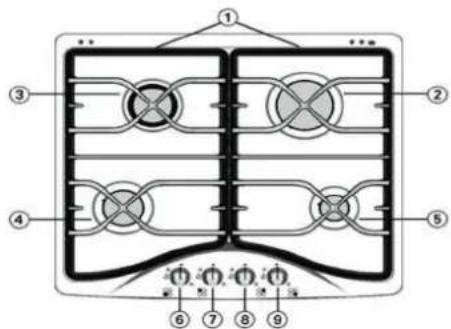

POPIS SPOTREBIČA

1. Snimateľná mriežka
2. Rýchly horák
3. Stredne rýchly horák
4. Stredne rýchly horák
5. Malý horák
   6-9. Ovládacie gombiky

Symboly

Plný krúžok
eíký plamen
Malý plameň
Hviezda

Kohútik je zatvorený
Maximálne otvorenie alebo maximálny privod plynu
Minimálne otvorenie alebo znižený výkon
Elektrické zapaľovanie

Symboly indikujů, ktorě varné polia sa nimi aktivujů. Poznámka: vzhľad vašej varnej dosky sa môže odlišovat' od nákresu.

PRAKTICKÉ RADY PRI POUŽÍVANÍ HORÁKOV

Táto varná doska je vybavená horákmi s rôznymi priemermi. Na zvýšenie výkonnosti horákov dodržiavajte nasledujúce pravidlá:

• Používajte hrnce a panvice s priemerom dna rovným alebo o niečo väčším, ako je priemer varých zón (pozrite tabuľku vpravo).
• Používajte iba panvice a hrnce s rovným dnom.
• Používajte správne množstvo vody na varenie a na hrncoch používajte pokrievky.
• Nedovolte, aby hmce na mriežkach presahovali cez okraj varnej dosky.

Horák Priemer nádoby

Rýchly horák 24 až 26 cm

Stredne rýchly 16 až 24 cm

Pomocný 8 až 14 cm

DÔLEŽITÉ UPOZORNENIE: nevhodné použivanie mriežky môže zapričinit' poškodenie platne sporáka: neklad'te preto mriežku opačne, ani ju neposúvajte po ploche platne.

Neodporúčame Vám používat':

• Liatinové panvice, kameninové nádoby, hlinené kastróly alebo keramické hrnce.
• Rozptyľovače plameňa vo forme kovovej mriežky alebo iné.
• Použitie dvoch horákov súčasne pre jednu oválnu nádobu (napr. na prípravu ryby).

AKO POUŽÍVAŤ VARNÚ DOSKU

VAROVANIE

Nedovol'te, aby plameň horáka presahoval cez okraj panvice.

DÔLEŽITÉ UPOZORNENIE: POČAS POUŽIVANIA VARNEJ DOSKY SA MÔŽE ROZOHRIAT CELÝ JEJ POVRCH.

• Aby ste zapálili horáky, otočte príslušné ovládacie gombíky smerom vľavo do polohy maximálneho plameňa.
• Zatlačte gombík proti ovládaciemu panelu, aby ste horák zapálili.
• Po zapálení horáka podržte gombik stlačený ešte približne 5-10 sekúnd, aby sa zabezpečila činnosť poistky. Táto poistka zastaví unikanie plynu v prípade náhodného zhasnutia plameňa horáka (prievan, momentálne prerušenie dodávky plynu, vykypenie tekutiny na horák atd’.).
• Gombik nedržte stlačený dlhšie ako 15 sek. Ak po uplynutí tejto doby horák neostane horiet, počkajte aspoň jednu minútu, až potom sa pokúste horák znovu zapálit'. V prípade náhodného zhasnutia plameňa horáku vypníte ovládač horáka a pokúste sa znovu zapálit' plameň horáka až po uplynutí minimálne jednej minúty.

POZNÁMKA: ak by sa horák následkom špecifických podmienok pri miestnej dodávke plynu t'azko zapaľoval, odporúčame vám zopakovat uvedený postup s gombíkom otočeným do polohy malého plameňa.

Horák môže zhasnút' po pustení gombíka. Znamená to, že termoelektrický článok sa nezahrial dostatočne. V tomto prípade zopakujte horepopísané úkony.

ROZMERY A VZDIALENOSTI, KTORÉ TREBA DODRŽIAVAŤ (mm)

POZNÁMKA: Ak je vzdialenost „A“ medzi nástennými skrinkami 600 mm až 680 mm, výška „B“ musí byt minimálne 520 mm. Ak je vzdialenost „A“ medzi nástennými skrinkami váčšla ako širka varnej dosky, výška „B“ musí byt minimálne 400 mm. V prípade inštalácie odsávača pár nad varnú dosku si pozrite pokyny, v których sú uvedené správne vzdialenosti.

Druh používaného plynu	Konfigurácia modelu 4 HORÁKY	Menovitý tepelný príkon kW	Celková menovitá spotreba	Objem vzduchu ( m^3 ) potrebný na spálenie 1 m^3 plynu
G20 20 mbar	1 R - 2 SR - 1 AUX	7,30	715 l/h	9,52
G30/G31 30 mbar	1 R - 2 SR - 1 AUX	7,30	545 g/h	30,94

ELEKTRICKÉ NAPÁJANIE: 230 V \~ 50 Hz
