STSE520 - Récepteur audio-vidéo SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de produit	Récepteur audio
Connectivité	Bluetooth, Wi-Fi, Entrées audio analogiques et numériques
Formats audio pris en charge	MP3, WAV, FLAC, AAC, etc.
Puissance de sortie	20W par canal
Dimensions	300 x 200 x 100 mm
Poids	2 kg
Utilisation	Idéal pour la diffusion de musique dans des environnements domestiques ou professionnels
Maintenance	Nettoyage régulier des connexions et des surfaces, mise à jour du firmware si nécessaire
Sécurité	Utiliser uniquement avec des accessoires compatibles, éviter l'exposition à l'eau
Informations générales	Vérifier la compatibilité avec d'autres appareils audio avant l'achat

FOIRE AUX QUESTIONS - STSE520 SONY

Comment réinitialiser le récepteur audio SONY STSE520 ?

Pour réinitialiser le récepteur, appuyez et maintenez enfoncé le bouton 'Power' et le bouton 'Home' en même temps pendant environ 5 secondes jusqu'à ce que le logo SONY apparaisse.

Comment connecter le SONY STSE520 à un téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du récepteur au port HDMI IN de votre téléviseur. Assurez-vous de sélectionner la bonne entrée sur votre téléviseur.

Pourquoi le son du SONY STSE520 est-il faible ?

Vérifiez le volume du récepteur et assurez-vous qu'il n'est pas réglé sur un niveau trop bas. Vérifiez également les réglages des enceintes et assurez-vous qu'elles sont correctement connectées.

Comment mettre à jour le firmware du SONY STSE520 ?

Pour mettre à jour le firmware, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Le SONY STSE520 ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché à une prise électrique fonctionnelle. Essayez de remplacer le câble d'alimentation ou d'utiliser une autre prise.

Comment régler les paramètres audio sur le SONY STSE520 ?

Accédez au menu 'Audio' dans les paramètres du récepteur pour ajuster les niveaux de basses, les aigus et d'autres options audio selon vos préférences.

Comment activer le Bluetooth sur le SONY STSE520 ?

Pour activer le Bluetooth, allez dans le menu 'Paramètres', sélectionnez 'Bluetooth' et activez l'option. Vous pourrez ensuite connecter vos appareils Bluetooth.

Comment résoudre les problèmes de connexion HDMI avec le SONY STSE520 ?

Vérifiez que tous les câbles HDMI sont bien connectés. Testez avec un autre câble ou un autre port HDMI sur votre téléviseur. Assurez-vous que le récepteur est réglé sur la bonne source d'entrée.

Le SONY STSE520 affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Vous pouvez également essayer de réinitialiser le récepteur ou de contacter le support technique de SONY pour plus d'aide.

MODE D'EMPLOI STSE520 SONY

Mode d'emploi ____ F

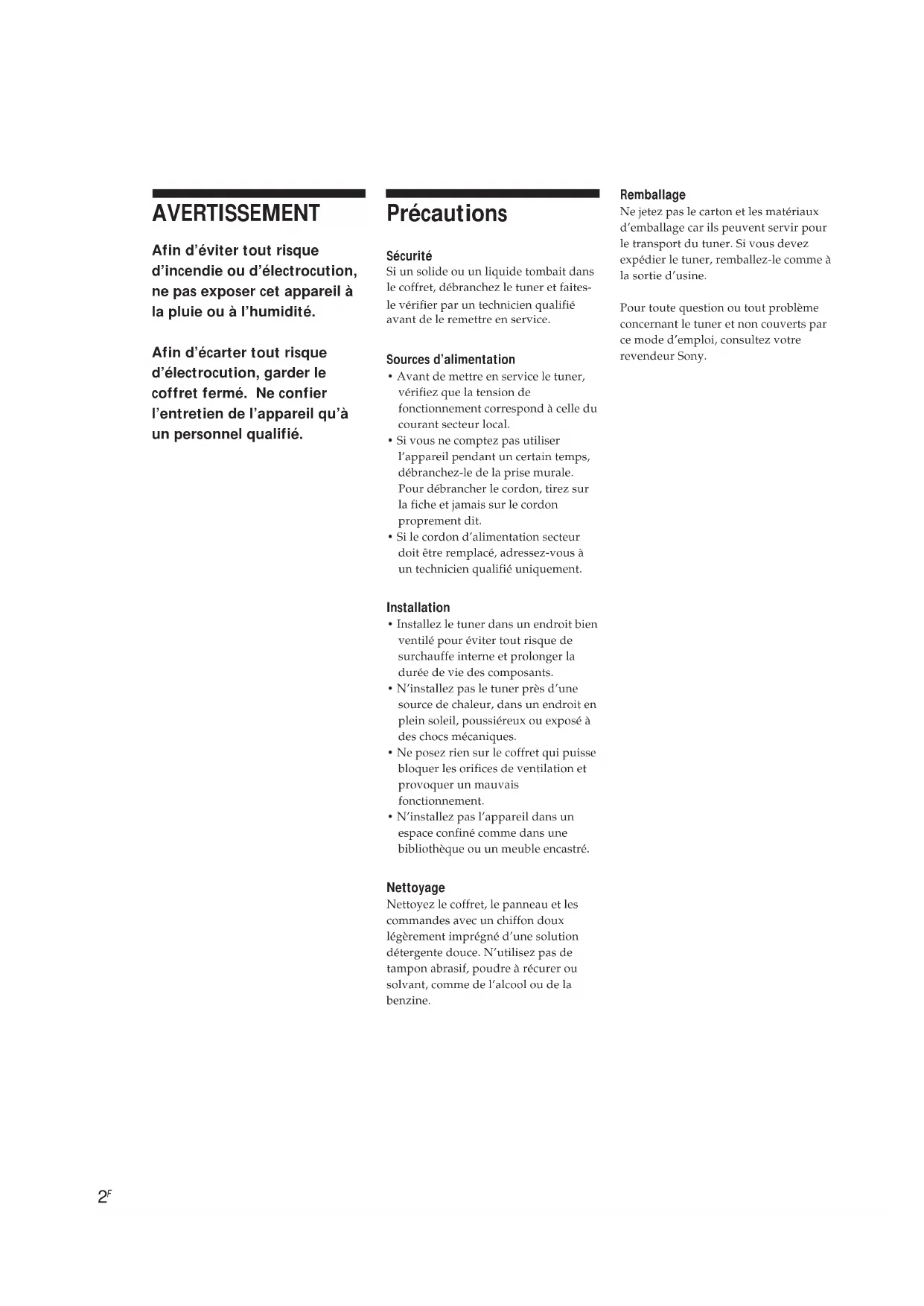

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

Précautions

Sécurité

Si un solide ou un liquide tombait dans le coffret, débranchez le tuner et faites-le vérifier par un technicien qualifié avant de le remettre en service.

Sources d'alimentation

• Avant de mettre en service le tuner, vérifiez que la tension de fonctionnement correspond à celle du courant secteur local.
• Si vous ne comptez pas utiliser l'appareil pendant un certain temps, débranchez-le de la prise murale. Pour débrancher le cordon, tirez sur la fiche et jamais sur le cordon proprement dit.
• Si le cordon d'alimentation secteur doit être remplacé, adressez-vous à un technicien qualifié uniquement.

Installation

• Installez le tuner dans un endroit bien ventilé pour éviter tout risque de surchauffe interne et prolonger la durée de vie des composants.
• N'installez pas le tuner près d'une source de chaleur, dans un endroit en plein soleil, poussiéreux ou exposé à des chocs mécaniques.
• Ne posez rien sur le coffret qui puisse bloquer les orifices de ventilation et provoquer un mauvais fonctionnement.
• N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de tampon abrasif, poudre à récurer ou solvant, comme de l'alcool ou de la benzine.

Remballage

Ne jetez pas le carton et les matériaux d'emballage car ils peuvent servir pour le transport du tuner. Si vous devez expédier le tuner, remballez-le comme à la sortie d'usine.

Pour toute question ou tout problème concernant le tuner et non couverts par ce mode d'emploi, consultez votre revendeur Sony.

Bienvenue!

Merci d'avoir acheté ce tuner FM stéréo FM-AM Sony. Avant la mise en service du tuner, veuillez lire attentivement ce mode d'emploi et le conserver pour toute référence.

Au sujet de ce mode d'emploi

Ce mode d'emploi décrit le fonctionnement des tuners Sony ST-SB920 et ST-SE520. La plupart des instructions concernent les deux modèles. Quand les instructions ne concernent qu'un modèle, cela est clairement indiqué dans le texte (par ex. ST-SB920 uniquement). Vérifiez le numéro de votre modèle sur le panneau avant du tuner avant de lire le mode d'emploi.

Convention

L'icône suivante est utilisée dans le mode d'emploi:

Donne des informations et des conseils supplémentaires pour faciliter l'utilisation.

TABLE DES MATIÈRES

Préparatifs

Déballage 4

Raccordements 4

Sélection de l'affichage en allemand 6

Mémorisation automatique des stations FM (Sélection autobétique) 6

Fonctions de base

Réception des stations préréglées 7

Fonctions élaborées

Au sujet du menu 8

Personnalisation de l'affichage 8

Réception d'une émission 9

Conseils pour améliorer la réception FM 10

Préréglage de stations radio 11

Attribution d'un nom aux stations préréglées 12

Mise en ordre des stations préréglées 12

Utilisation du système RDS (Radio Data System) 14

Informations supplémentaires

Guide de dépannage 17

Spécifications 17

Index 18

Déballage

Vérifiez que les accessoires suivants se trouvent dans l'emballage:

• Cordon audio (1)
- Antenne cadre AM (1)
- Antenne fil FM (1)
• Cordon de liaison EON (1)

Raccordements

Préparatifs

• Mettez tous les composants hors tension avant d'effectuer les connexions.
• Effectuez toutes les connexions avant de brancher le cordon d'alimentation secteur.
• Enfoncez les fiches correctement pour éviter un bourdonnement et du bruit.
• Lors du raccordement d'un cordon audio, faites correspondre les broches codées par couleur aux prises sur les composants: blanc (gauche) à blanc et rouge (droit) à rouge.

Raccordement de l'antenne AM

Ce paragraphe explique comment raccorder l'antenne cadre AM fournie. L'illustration ci-dessous indique l'emplacement des bornes AM ANTENNA.

ST-SB920

De quoi avez-vous besoin?

- Vous avez besoin d'une antenne cadre AM (fournie) (1)

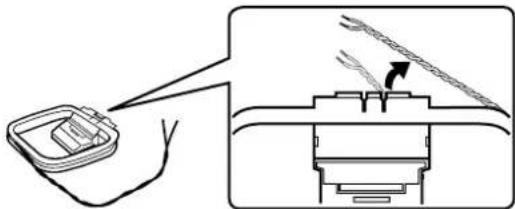

1 Avant d'installer l'antenne fournie, sortez le fil de la rainure sur le cadre de l'antenne.
2 Déroulez 3 longueurs de fil tressé du cadre de l'antenne. Déroulez uniquement la partie tressée du fil.

Ne déroulez pas plus de 3 longueurs de fil et veillez à ne pas défaire le fil tressé.

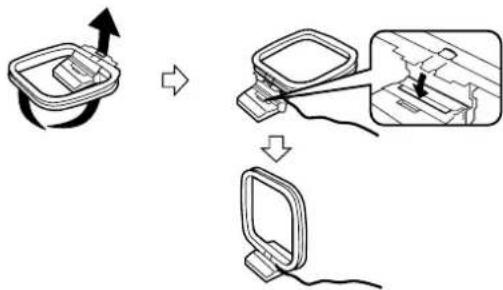

3 Assemblez l'antenne fournie comme indiqué ci-dessous.

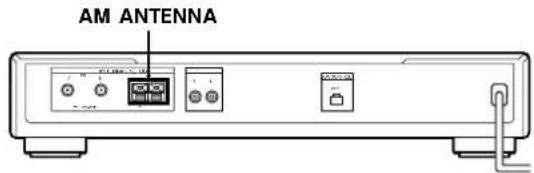

4 Raccordez l'antenne cadre AM aux bornes AM à l'arrière du tuner.

ANTENNA AM h7 Antenne cadre AM

5 Réglez la direction de l'antenne pour améliorer la réception. L'antenne cadre AM a un effet directif et capte mieux le signal selon certains angles. Orientez l'antenne selon l'angle qui offre les meilleures conditions de réception.

Si un bruit aigu (battement) se produit lors de l'enregistrement d'émissions AM, ajustez la position de l'antenne cadre AM pour que le bruit disparaisse. Si vous habitez dans un immeuble construit en béton armé ou avec une ossature métallique, vous risquez de ne pas obtenir une bonne réception car les ondes radio seront trop faibles à l'intérieur du bâtiment. Dans ce cas, il est conseillé de raccorder une antenne optionnelle.

Pour les stations qui sont difficiles à recevoir

Essayez de repositionner l'antenne cadre pendant l'accord. Le fait de placer l'antenne cadre AM près d'une fenêtre peut améliorer la qualité de la réception.

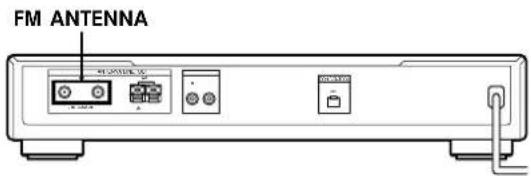

Raccordement de l'antenne FM

En raccordant une antenne FM extérieure, vous pouvez obtenir un son FM de meilleure qualité. Nous vous conseillons d'utiliser l'antenne fil FM fournie uniquement en attendant d'installer une antenne FM extérieure. L'illustration ci-dessous indique l'emplacement de la borne FM ANTENNA.

De quoi avez-vous besoin?

- Vous avez besoin d'une antenne fil FM (fournie) (1).

- Antenne extérieure FM (non fournie) (1) et câble coaxial de 75 ohms avec connecteur femelle IEC (non fourni) (1)

Raccordez l'antenne fil FM fournie ou une antenne FM extérieure (non fournie) à une des bornes FM à l'arrière du tuner.

Antenne fil FM ANTENNA A FM B 75Ω COAXIAL

Antenne FM extérieure

ANTENNA A FM B 75Ω COAXIAL

Connecteur femelle IEC

Vous pouvez utiliser deux antennes FM (ST-SB920 uniquement)

Le tuner est équipé de deux bornes FM ANTENNA, A et B, qui permettent de raccorder différentes antennes FM. Par exemple, vous pouvez raccorder une antenne extérieure à la prise A et une antenne fil à la prise B. Vous pouvez également commuter les antennes en utilisant l'indicateur de signal pour déterminer l'antenne qui offre les meilleures conditions de réception pour une station particulière.

Raccordement à la terre

Si vous raccordez une antenne extérieure, veillez à raccorder un fil de terre (non fourni) à la borne AM ANTENNA m (en plus de l'antenne cadre AM) par mesure de précaution contre la foudre.

Raccordement d'un amplificateur

Raccordez le tuner à un amplificateur. Veillez à mettre les deux appareils hors tension avant de les raccorder. Pour plus de détails sur l'emplacement des bornes, voir l'illustration ci-dessous.

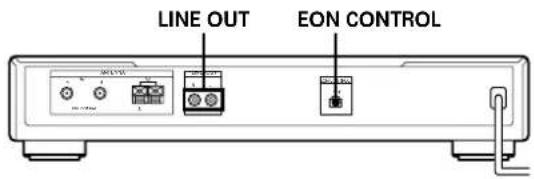

LINE OUT EON CONTROL

De quels cordons avez-vous besoin?

- Vous avez besoin d'un cordon audio (fourni) (1).

Blanc (gauche) Blanc (gauche) Rouge (droit) Rouge (droit)

Raccordez les fiches blanches aux prises blanches (canal gauche) et les fiches rouges aux prises rouges (canal droit). Insérez complètement les fiches dans les prises car des connexions relâchées peuvent provoquer du bruit.

Tuner LINE OUT R L Amplificateur TUNER IN R L

Si vous avez un amplificateur Sony équipé d'une borne EON CONTROL IN

Utilisez le cordon de liaison EON fourni pour relier la borne EON CONTROL OUT du tuner à la borne EON CONTROL IN de l'amplificateur. Vous pourrez ainsi utiliser la fonction EON (voir page 15) tout en écoutant un autre appareil.

Raccordement au courant secteur

Branchez le cordon d'alimentation secteur sur une prise murale après avoir terminé toutes les autres connexions.

à une prise murale

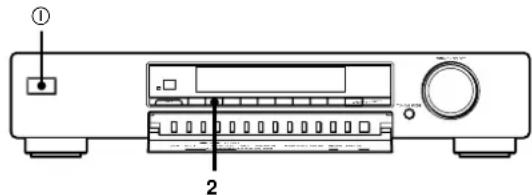

Sélection de l'affichage en allemand

Vous pouvez sélectionner l'anglais ou l'allemand comme langue d'affichage. L'anglais est la langue préréglée en usine. Pour obtenir l'affichage en allemand, effectuez les opérations suivantes.

ST-SB920

1 Appuyez sur ① pour mettre le tuner hors tension.
2 Tout en tenant la touche numérique 2 enfoncée, appuyez sur ① pour mettre le tuner sous tension. "Deutsch" apparaît sur l'afficheur.

Pour revenir à l'affichage anglais

Refaites la même opération.

"English" apparaît sur l'afficheur.

Mémorisation automatique des stations FM (Sélection autobétique)

Avec la sélection autobétique, vous pouvez mémoriser automatiquement jusqu'à 30 stations FM et FM RDS dans l'ordre alphabétique, sans redondance. En outre, la sélection autobétique mémorise uniquement les stations qui ont un signal clair.

Si vous voulez mémoriser les stations FM ou AM (PO et GO) une par une, reportez-vous à "Réception d'une émission" à la page 9 et "Préréglage de stations radio" à la page 11.

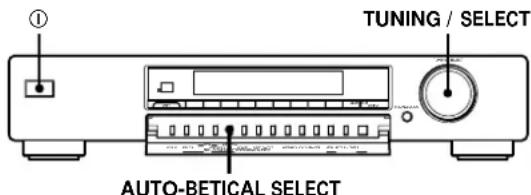

ST-SB920

TUNING / SELECT AUTO-BETICAL SELECT

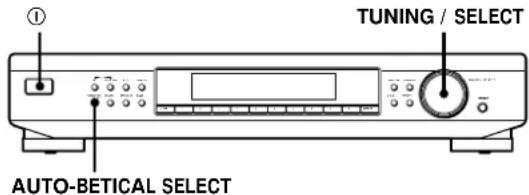

ST-SE520

① TUNING / SELECT AUTO-BETICAL SELECT

1 Appuyez sur ① pour mettre le tuner sous tension.
2 Allumez l'amplificateur et sélectionnez le mode TUNER.
3 Appuyez sur AUTO-BETICAL SELECT. "Yes" et "No" apparaissent sur l'afficheur.
4 Tournez TUNING/SELECT pour sélectionner "Yes".
5 Appuyez une nouvelle fois sur AUTO-BETICAL SELECT.

Le tuner balaye toutes les stations FM et FM RDS de la région et les mémorise.

Dans le cas des stations RDS, le tuner recherche d'abord les stations qui diffusent le même programme, puis mémorise uniquement celles qui ont le signal le plus clair. Les stations RDS sélectionnées sont classées alphabétiquement par leur nom de service, puis un code de préréglage leur est attribué. Pour plus de détails sur le RDS, voir à la page 14.

Un code de préréglage à 2 caractères est également attribué aux stations FM ordinaires lors de leur mémorisation après les stations RDS.

Pour changer d'emplacement ou effacer une station préréglée

Voir "Mise en ordre des stations préréglées" à la page 12.

Remarques

• Si vous déménagez, répétez ces démarches pour mémoriser de nouvelles stations.
• Pour plus de détails sur l'accord des stations préréglées, voir page 7.
• Les paramètres ANTENNA, ANT ATT, IF BAND (ST-SB920 uniquement) et FM MODE sont également mémorisés en même temps que la station.
• Si vous bougez l'antenne après avoir mémorisé des stations avec la sélection autobétique, les paramètres risquent d'être effacés. Dans ce cas, mémorisez de nouveau les stations.

Réception des stations préréglées

Ce paragraphe explique comment recevoir les stations préréglées.

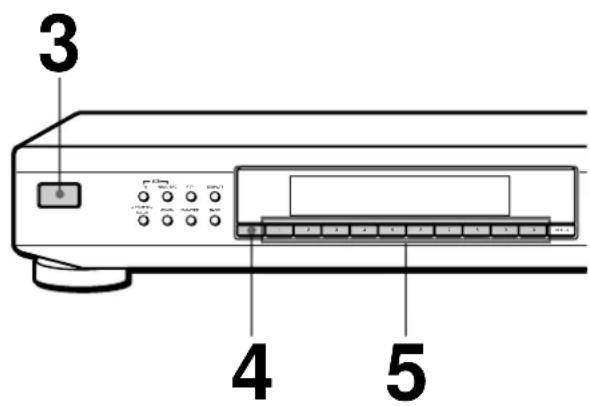

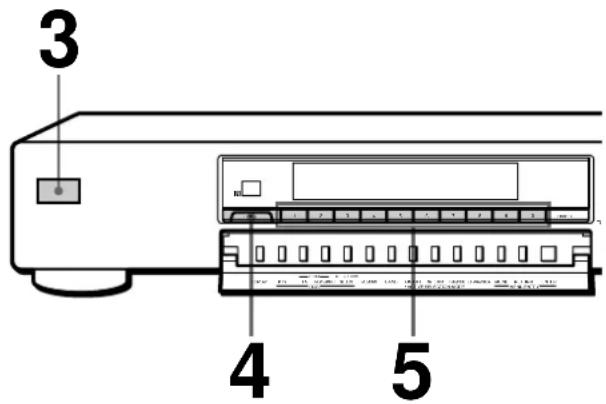

ST-SB920 ST-SE520

3 4 5

3 4 5

• Pour accorder une station qui n'a pas été préréglée, voir "Réception d'une émission" à la page 9.

1 Vérifiez que vous avez raccordé le tuner et préréglé des stations. (Voir les pages 4 à 6 pour les raccordements et la page 6 ou 11 pour le préréglage.)
2 Mettez l'amplificateur sous tension et sélectionnez le mode TUNER.
3 Appuyez sur ① pour mettre le tuner sous tension.

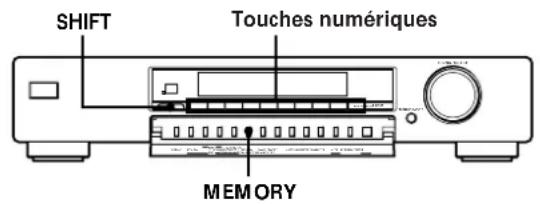

4 Appuyez plusieurs fois de suite sur SHIFT pour sélectionner A, B ou C.
5 Appuyez sur la touche numérique souhaitée (1 - 0).

Pour rechercher les stations en balayant les stations préréglées

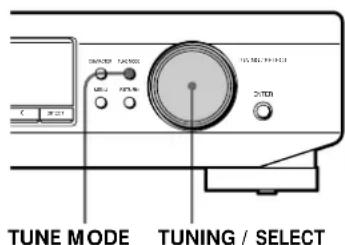

ST-SB920 ST-SE520

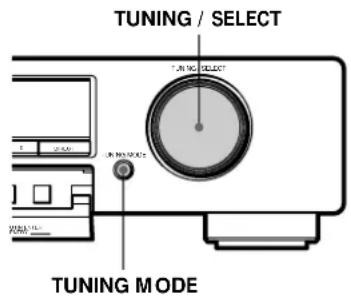

TUNING / SELECT TUNING MODE

TUNES MODE TUNING / SELECT

1 Appuyez plusieurs fois de suite sur TUNING MODE (TUNE MODE pour le ST-SE520) de sorte que "PRESET" apparaisse sur l'afficheur.
2 Tournez la commande TUNING/SELECT. Chaque fois que vous tournez la commande TUNING/SELECT, une station préréglée est reçue et les paramètres correspondants (code de préréglage, fréquence, nom de la station, etc.) apparaissent sur l'afficheur. L'indicateur numérique indique l'intensité du signal d'émission.

Au sujet du menu

Le menu du tuner permet d'utiliser différentes fonctions en suivant les messages qui apparaissent sur l'affichage. Utilisez les commandes suivantes pour l'exploitation du menu.

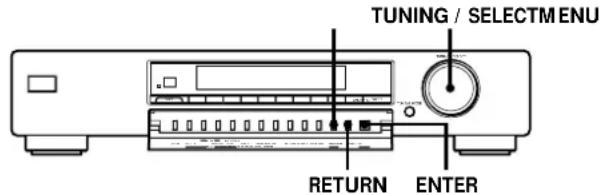

ST-SB920

TUNING / SELECTMENU RETURN ENTER

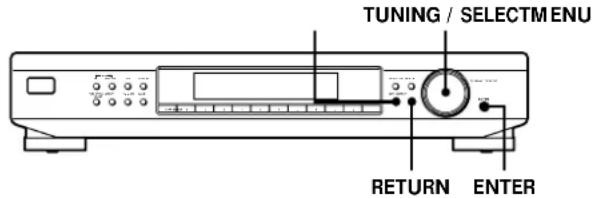

ST-SE520

TUNING / SELECTMENU RETURN ENTER

Utilisez Pour

la touche MENU entrer dans le menu.
la commande TUNING/SELECT	afficher différents paramètres ou réglages.
la touche ENTER	sélectionner le paramètre ou le réglage affiché.
la touche RETURN	revenir à l’étape précédente du menu.

Personnalisation de l'affichage

Vous pouvez sélectionner un des quatre modes d'affichage suivants.

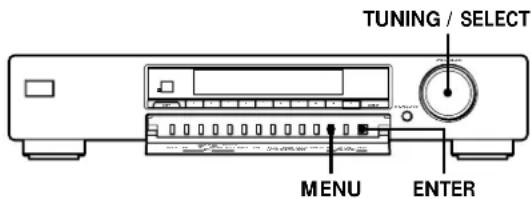

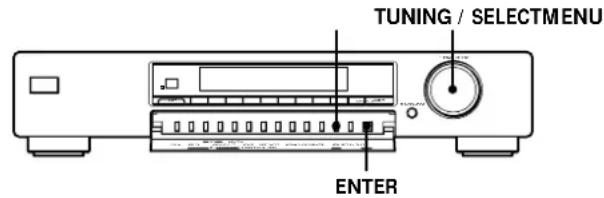

ST-SB920

TUNING / SELECTMENU ENTER

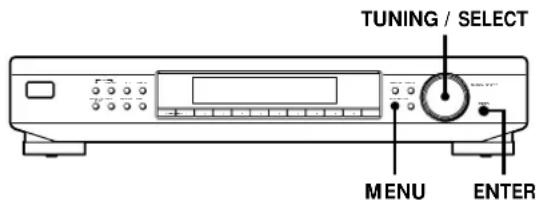

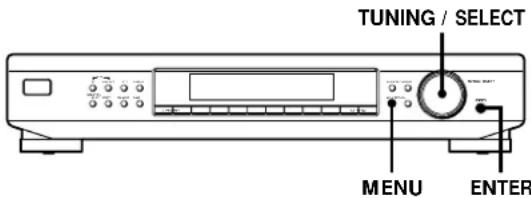

ST-SE520

TUNING / SELECT MENU ENTER

1 Appuyez sur MENU, puis tournez la commande TUNING/SELECT jusqu'à ce que "Disp-Mode" apparaisse sur l'afficheur.
2 Appuyez sur ENTER. "Select" apparaît sur l'afficheur.
3 Tournez la commande TUNING/SELECT pour sélectionner un mode d'affichage.

Affichage complet/Luminosité intense

Affichage complet/Luminosité réduite

Affichage minimal/Luminosité intense

Affichage minimal/Luminosité réduite

4 Appuyez sur ENTER.

Ce réglage reste en vigueur jusqu'à ce que vous le changiez à nouveau.

Si vous appuyez sur une des touches du tuner, l'affichage complet remplace l'affichage minimal avec la luminosité sélectionnée. Au bout de 4 secondes environ, l'affichage revient au mode d'affichage sélectionné.

Réception d'une émission

Avec ce tuner, vous pouvez entrer directement la fréquence de la station en utilisant les touches numériques (Accord direct). Si vous ne connaissez pas la fréquence de la station, reportez-vous à "Réception par balayage des stations (Accord automatique)" sur cette page.

Avant de commencer, assurez-vous que:

- L'antenne FM/AM est raccordée au tuner comme indiqué aux pages 4 et 5.

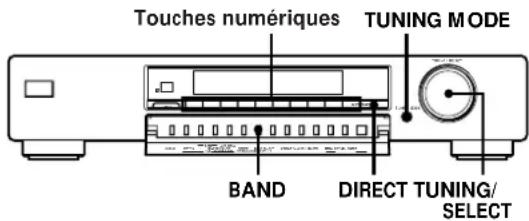

T-SB920

Touches numériques TUNING MODE BAND DIRECT TUNING/ SELECT

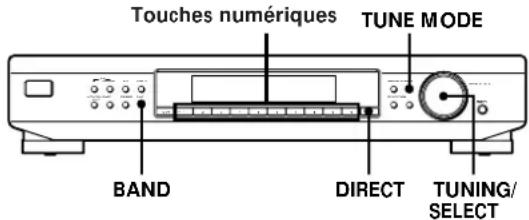

ST-SE520

Touches numériques TUNE MODE BAND DIRECT TUNING/ SELECT

1 Appuyez plusieurs fois de suite sur BAND pour sélectionner FM, MW ou LW.
2 Appuyez sur DIRECT.
3 Appuyez sur les touches numériques pour entrer la fréquence.

Exemple 1: FM 102,50 MHz
Exemple 2: AM 1350 kHz

Pour recevoir d'autres stations

Répétez les étapes 1 à 3.

Quand vous accordez des stations AM (PO et GO)

Ajustez la direction de l'antenne cadre AM pour une réception optimale.

Si l'indicateur STEREO reste éteint

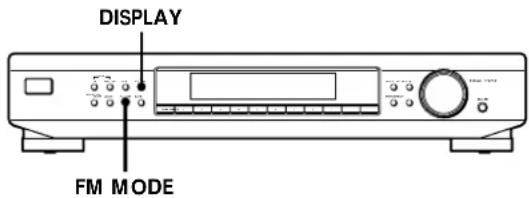

Appuyez sur FM MODE quand vous recevez une émission FM en stéréo.

Si l'émission FM stéréo est parasitée

L'indicateur STEREO clignote. Appuyez sur FM MODE pour passer en mono (MONO). L'effet stéréo est supprimé mais les parasites sont réduits. Pour revenir au mode stéréo, appuyez une nouvelle fois sur cette touche.

Si vous ne parvenez pas à accorder une station et que le nombre entré clignote

Vérifiez si vous avez entré la bonne fréquence. Sinon, appuyez sur DIRECT et entrez une nouvelle fois la fréquence souhaitée.

Si le nombre entré clignote toujours, c'est que la fréquence n'est pas utilisée dans votre région.

Si vous entrez une fréquence qui n'est pas couverte par l'intervalle d'accord

La valeur entrée est automatiquement arrondie à la valeur la plus proche.

Les intervalles d'accord pour l'accord direct sont les suivants:

FM: intervalles de 50 kHz

AM: intervalles de 9kHz (PO), intervalle de 1kHz (GO)

Réception par balayage des stations (Accord automatique)

L'accord automatique permet d'accorder rapidement une station même si vous ne connaissez pas la fréquence.

1 Appuyez plusieurs fois de suite sur BAND pour sélectionner FM, MW ou LW.
2 Appuyez sur TUNING MODE (TUNE MODE pour le ST-SE520) de sorte que "AUTO TUNING" apparaisse sur l'afficheur.
3 Tournez légèrement la commande TUNING/SELECT et relâchez-la quand les numéros de fréquence commencent à changer. Tournez la commande vers la droite pour les fréquences supérieures et vers la gauche pour les fréquences inférieures.
Quand le tuner trouve une station, il s'arrête automatiquement, "TUNED" apparaît et l'intensité du signal d'émission est visible sur l'indicateur.

4 Répétez l'étape 3 jusqu'à ce que la station souhaitée soit accordée.

Pour mémoriser la station, voir "Préréglage de stations radio" à la page 11.

Si vous ne parvenez pas à accorder une station (Accord manuel)

L'accord manuel permet de rechercher toutes les stations d'une gamme et d'accorder les stations dont le signal est trop faible pour l'accord automatique.

1 Appuyez plusieurs fois de suite sur BAND pour sélectionner FM, MW ou LW.
2 Appuyez sur TUNING MODE (TUNE MODE pour le ST-SE520) de sorte que seul "TUNING" apparaisse sur l'afficheur. "AUTO" ne doit pas apparaître.
3 Tournez la commande TUNING/SELECT jusqu'à ce que vous trouviez la station souhaitée.
Tournez la commande vers la droite pour les fréquences supérieures et vers la gauche pour les fréquences inférieures.
L'indicateur de signal donne l'intensité du signal d'émission.

Remarque

Quand la plus petite ou la plus grande fréquence d'une gamme est atteinte, l'accord s'arrête.

Conseils pour améliorer la réception FM

Ce tuner est équipé de diverses fonctions destinées à améliorer la réception. Essayez d'abord d'accorder les stations avec les réglages de base. Si la réception n'est pas de bonne qualité, essayez de changer les différents réglages. Le tuner mémorise ces réglages en même temps que la fréquence de la station.

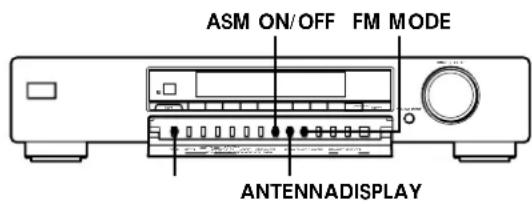

ST-SB920

ASM ON/OFF FM MODE ANTENNADISPLAY

ST-SE520

Sélection de l'antenne FM (ST-SB920 uniquement)

Si vous avez raccordé deux antennes FM, appuyez sur ANTENNA pour sélectionner la borne FM ANTENNA A ou B. En sélectionnant l'autre antenne, vous pouvez recevoir d'autres stations qui ne seraient pas accordées autrement.

Changement du mode ASM (Active Selection Mode) (ST-SB920 uniquement)

Le mode ASM (Active Selection Mode) du tuner est préréglé en usine pour régler automatiquement l'atténuateur d'antenne (ANT ATT), la fréquence intermédiaire (IF BAND) et FM MODE pour chaque fréquence. Cependant, vous pouvez régler ces paramètres manuellement en mettant le mode ASM hors service.

Appuyez sur AMS ON/OFF pour mettre la fonction ASM en ou hors service

Quand cette fonction est en service, l'indicateur ASM apparaît sur l'afficheur lorsque vous sélectionnez la gamme FM.

Pour régler les paramètres ANT ATT et IF BAND manuellement

1 Appuyez sur MENU.
2 Tournez la commande TUNING/SELECT jusqu'à ce que "Reception" apparaisse sur l'afficheur, puis appuyez sur ENTER.

"FM Only" apparaît sur l'afficheur si vous avez sélectionné "Reception" pendant la réception d'une station PO ou GO.

3 Tournez la commande TUNING/SELECT pour sélectionner "ATT/IF BAND", puis appuyez sur ENTER.
4 Tournez la commande TUNING/SELECT pour sélectionner le réglage ANT ATT, puis appuyez sur ENTER.

• "ANT ATT : ON" pour recevoir des émissions avec un signal extrêmement élevé. Le niveau du signal d'entrée est diminué.
• "ANT ATT : OFF" pour l'accord normal.

5 Tournez la commande TUNING/SELECT pour sélectionner le réglage IF, puis appuyez sur ENTER.

• "IF : Wide" pour accorder uniquement les stations de haute qualité sonore et sans distorsion.
• "IF : Narrow" pour mieux recevoir les émissions avec un signal faible. La sélectivité est améliorée et les interférences sont réduites.

Réglage du mode FM

Appuyez plusieurs fois sur FM MODE pour sélectionner le mode de réception stéréo automatique (pas d'indication) ou "MONO".

• Avec le mode stéréo automatique, seules les stations ayant un signal puissant sont reçues. Appuyez plusieurs fois de suite sur FM MODE jusqu'à ce que "MONO" disparaisse.
• "MONO" pour recevoir les stations avec un signal faible. Le bruit est quasiment éliminé, cependant le son est monaural.

Vérification de l'intensité du signal

Observez l'indicateur de signal numérique pour vérifier l'intensité du signal des stations FM. La plage d'affichage est comprise entre 16 et 70 dB (1μV de tension de fréquence radio = 0dB). Pour obtenir un rapport signal sur bruit suffisant pour la réception d'une émission stéréo, nous vous conseillons une valeur supérieure à 50 dB. (Vous pouvez également changer le FM MODE en observant l'indicateur pour déterminer le mode qui offre les meilleures conditions de réception.) Vous pouvez aussi utiliser l'indicateur de signal numérique du ST-SB920 pour la gamme AM. Avec la gamme AM, la plage d'affichage va de 0 à 15 (les valeurs supérieures indiquent des signaux plus puissants).

1 Accordez une station FM ou AM (ST-SB920 uniquement).
2 Appuyez plusieurs fois de suite sur DISPLAY pour afficher l'indicateur de signal numérique.
3 Tournez l'antenne FM ou AM (ST-SB920 seulement) jusqu'à obtention du signal le plus clair.

Préréglage de stations radio

Ce paragraphe explique comment mémoriser jusqu'à 30 stations FM ou AM (PO et GO) manuellement sur des codes de préréglage composés d'une lettre (A, B ou C) et d'un numéro (1-0), comme par exemple A7. Vous pouvez mémoriser jusqu'à 10 stations sur chacune des trois lettres. Vous pouvez utiliser ces lettres pour classer les stations en fonction du type de musique ou de la gamme.

ST-SB920

SHIFT Touches numériques MEMORY

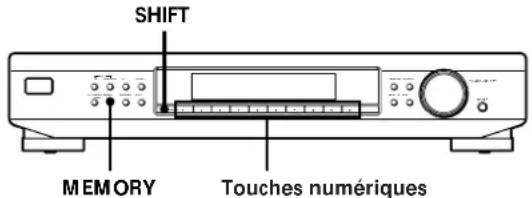

ST-SE520

SHIFT MEMORY Touches numériques

1 Accordez la station FM, PO ou GO que vous voulez mémoriser.

2 Appuyez sur MEMORY. "MEMORY" apparaît en même temps que le plus petit numéro de code disponible pour indiquer que le tuner est prêt à mémoriser la station.

3 Appuyez sur SHIFT pour sélectionner A, B ou C. La lettre sélectionnée apparaît sur l'afficheur.

4 Appuyez plusieurs fois de suite sur une touche numérique (1 - 0). Le tuner mémorise la station sur le code choisi.

5 Répétez les étapes 1 à 4 pour mémoriser d'autres stations.

Les noms des stations RDS sont automatiquement mémorisés

Lorsque vous préréglez une station RDS qui diffuse le nom de la station, le nom est automatiquement mémorisé.

Si vous voulez attribuer un nom aux stations

Suivez les instructions de "Attribution d'un nom aux stations préréglées" à la page 12.

Attribution d'un nom aux stations préréglées

Vous pouvez attribuer un nom comprenant jusqu'à 13 caractères à chaque station préréglée, excepté les stations FM RDS. Par la suite, quand vous accorderez la station, le nom apparaîtra au lieu de la fréquence.

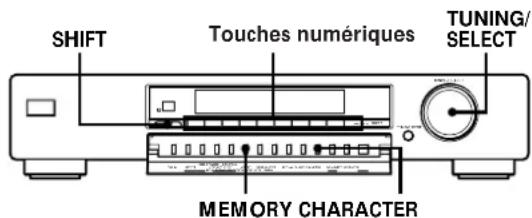

ST-SB920

SHIFT Touches numériques TUNING/ SELECT MEMORY CHARACTER

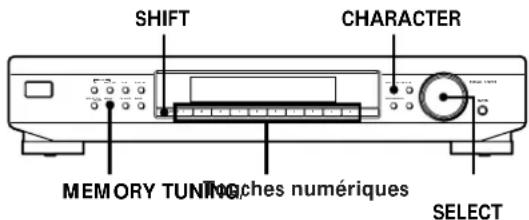

ST-SE520

SHIFT CHARACTER MEMORY TUNINGches numériques SELECT

1 Appuyez sur CHARACTER.
Le curseur clignote sur l'afficheur.
2 Tournez la commande TUNING/SELECT pour sélectionner un caractère.
3 Quand le caractère souhaité apparaît, appuyez sur la touche CHARACTER pour faire avancer le curseur à la position suivante.

En cas d'erreur

Appuyez plusieurs fois de suite sur CHARACTER jusqu'à ce que le caractère à remplacer clignote (chaque fois que vous appuyez sur CHARACTER, le caractère suivant clignote). Ensuite, tournez la commande TUNING/SELECT pour sélectionner un nouveau caractère.

4 Répétez les étapes 2 et 3 jusqu'à ce que le nom complet apparaisse sur l'afficheur.
5 Appuyez sur MEMORY. "MEMORY" apparaît avec le plus petit code vacant pour indiquer que le tuner est prêt à mémoriser la station.
6 Appuyez sur SHIFT et sur la touche de préréglage sur laquelle vous voulez mémoriser le nom de la station.

Remarque

L'affichage revient au mode normal si vous interrompez l'opération pendant plus de 8 secondes. Dans ce cas, recommencez depuis le début.

Pour faire apparaître la fréquence de la station dont le nom est affiché

Appuyez plusieurs fois de suite sur DISPLAY.

Mise en ordre des stations préréglées

Le tuner vous permet de mettre les stations préréglées dans l'ordre que vous voulez. Les stations peuvent être classées automatiquement dans l'ordre alphabétique ou en fonction de la puissance du signal, du code du pays ou de la gamme d'accord. Vous pouvez en outre déplacer ou supprimer des stations préréglées.

ST-SB920

TUNING / SELECT MENU ENTER

ST-SE520

TUNING / SELECT MENU ENTER

1 Appuyez sur MENU.
2 Tournez la commande TUNING/SELECT jusqu'à ce que "Edit" apparaisse sur l'afficheur, puis appuyez sur ENTER.

Si aucune station n'a été préréglée, "No Preset" apparaît sur l'afficheur.

3 Tournez la commande TUNING/SELECT pour sélectionner une des méthodes de classement suivantes:

Sélectionnez Pour

Move changer l'emplacement d'une station préréglée (voir cette page).

Erase supprimer une station préréglée (voir cette page).

Alphabet classer les stations préréglées par ordre alphabétique en fonction du nom préréglé. Les stations qui n'ont pas de nom sont classées selon la fréquence, dans l'ordre ascendant.

Strength classer les stations préréglées selon l'intensité du signal (stations FM uniquement).Les stations PO et GO sont classées selon la fréquence.

Country classer les stations FM RDS qui ont des données PI* par pays, dans l'ordre alphabétique.Les autres stations sont classées selon la fréquence.

Band classer les stations selon la gamme de fréquence (FM - PO - GO).

* Identification de programme (voir page 14)

4 Appuyez sur ENTER.

Le tuner classe les stations, puis revient en mode d'accord et reçoit la station préréglée sur le code A1.

Preset

Remarque

Certains pays utilisent le même code. Dans ce cas, les stations de ces pays risquent d'être classées ensemble.

Déplacement d'une station préréglée

Vous pouvez aussi changer de place une station particulière.

1 Effectuez les étapes 1 à 3 de "Mise en ordre des stations préréglées" et sélectionnez "Move" sur le menu Edit, puis appuyez sur ENTER.
2 Tournez TUNING/SELECT pour que le code préréglé de la station que vous voulez déplacer apparaisse sur l'afficheur et appuyez sur ENTER.
3 Tournez TUNING/SELECT pour sélectionner un nouvel emplacement pour la station et appuyez sur ENTER.
La station préréglée que vous avez sélectionnée est déplacée et les autres stations préréglées dans le groupe ("A", par exemple) reculent pour faire place au nouveau préréglage.

Exemple: Si vous déplacez A4 vers A1.

A1 A2 A3 A4 A5 A6 A7 A8Preset

89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0Frequency

A1 A2 A3 A4 A5 A6 A7 A8Preset

98.0 89.5 94.5 96.5 100.5 103.0 104.5 106.0Frequency

Effacement de stations préréglées

Vous pouvez effacer les stations préréglées une à une.

1 Effectuez les étapes 1 à 3 de "Mise en ordre des stations préréglées" et sélectionnez "Erase" sur le menu Edit, puis appuyez sur ENTER.
2 Tournez TUNING/SELECT pour que le code préréglé de la station que vous voulez supprimer apparaisse sur l'afficheur et appuyez sur ENTER. La station préréglée que vous avez sélectionnée est effacée de la mémoire et les autres stations préréglées dans le groupe ("A", par exemple) avancent pour remplir l'espace libre.

Exemple: Si vous effacez A1.

A1 A2 A3 A4 A5	A6 A7 A8
89.5 94.5 96.5 98.0	100.5 103.0 104.5 106.0Frequency
←....
A1 A2 A3 A4 A5	A6 A7 A8
94.5 96.5 98.0	100.5 103.0 104.5 106.0

Frequency

Pour effacer toutes les stations préréglées

1 Mettez le tuner hors tension.
2 Tout en tenant la touche numérique 5 et la touche AUTO-BETICAL SELECT enfoncées, appuyez sur ① pour mettre le tuner sous tension.

Utilisation du système RDS (Radio Data System)

ST-SB920

TUNING / SELECTMENUTADISPLAY

PTY INFO ENTERNEWS / V

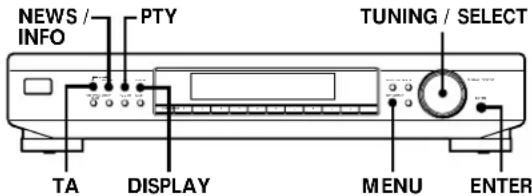

ST-SE520

NEWS / INFO PTY TUNING / SELECT TA DISPLAY MENU ENTER

Description du système RDS

Le RDS (Radio Data System) est un service de radiodiffusion qui permet aux stations de diffuser des informations supplémentaires parallèlement au signal radio normal. Ce tuner dispose de trois fonctions RDS très pratiques: Affichage des informations RDS; Ecoute de bulletins routiers, actualités ou programmes d'informations; et Recherche de station par type de programme. Le service RDS est disponible uniquement sur les stations FM*.

Remarque

Le RDS peut ne pas fonctionner correctement si la transmission du signal RDS n'est pas bonne ou si le signal est trop faible.

* Toutes les stations FM n'offrent pas de service RDS et toutes les stations RDS ne diffusent pas les mêmes services. En cas de doute, vérifiez quels services RDS sont diffusés dans votre région.

Réception des émissions RDS

Sélectionnez simplement une station de la gamme FM. Quand vous accordez une station qui fournit des services RDS, l'indicateur RDS et le nom de la station apparaissent sur l'afficheur.

Affichage des informations RDS

Appuyez plusieurs fois de suite sur DISPLAY jusqu'à ce que l'information souhaitée apparaisse sur l'afficheur.

Information affichée	Vous pouvez
DISPLAY
Nom de la station*	Localiser chaque station par son nom (ex. WDR) au lieu de la fréquence.
Fréquence*	Localiser chaque station par la fréquence.
Horloge (cycle de 24 heures)	Afficher l'heure courante.
Type de programme	Localiser un type de programme en cours de diffusion. (Voir page 16 pour les types de programme que vous pouvez choisir.)
Données alphanumériques	Afficher les messages diffusés par les stations RDS.
Identification de programme	Déterminer le pays d'origine de chaque émission.
Indicateur de signal numérique*	Vérifier la puissance du signal des fréquences FM. (Voir page 11 pour plus de détails.)

* Cette information apparaît également pour les stations qui ne fournissent pas de service RDS.

Remarques

• En cas d'annonces urgentes provenant d'organes gouvernementaux, "ALARM" clignote sur l'afficheur.
• Si la station ne diffuse pas de service RDS particulier, "NO..." (ex. "NO PTY") apparaît sur l'afficheur.
• Quand une station diffuse des données alphanumériques, ces données apparaissent sur l'afficheur à la vitesse à laquelle la station les transmet. Par conséquent, la vitesse d'affichage varie selon la vitesse de transmission des données.

Ecoute de bulletins routiers, actualités ou programmes d'informations (EON)

Le service EON (réseaux alternatifs) permet de passer automatiquement à une station qui diffuse des bulletins routiers, actualités ou programmes d'information. Quand le programme est terminé, le tuner revient à la station que vous étiez en train d'écouter. Pour pouvoir utiliser cette fonction, les stations doivent être mémorisées au préalable.

Pour écouter des bulletins routiers

1 Accordez une station FM RDS préréglée de sorte que l'indicateur RDS TP ou RDS TP EON apparaisse sur l'afficheur.

2 Appuyez sur TA de sorte que "TA" apparaisse sur l'afficheur. Chaque fois que vous appuyez sur TA, l'affichage change comme suit:

TA (Annonces routières) ↔ OFF

Lorsqu'un bulletin routier est diffusé, l'indicateur TA clignote. Si vous ne voulez pas écouter le bulletin complet, appuyez sur TA pour revenir à la station d'origine.

Pour écouter des actualités et/ou des programmes d'informations

1 Accordez une station FM RDS préréglée de sorte que l'indicateur RDS TP ou RDS TP EON apparaisse sur l'afficheur.

2 Appuyez sur NEWS/INFO de sorte que "NEWS", "INFO" ou "NEWS/INFO" apparaissent sur l'afficheur. Chaque fois que vous appuyez sur NEWS/INFO, l'affichage change dans l'ordre suivant:

Lorsque le tuner accorde automatiquement des actualités ou un programme d'informations, l'indicateur correspondant clignote. Si vous ne voulez pas écouter tout le programme, appuyez sur NEWS/INFO pour revenir à la station d'origine.

Pour cesser d'écouter le programme

Appuyez sur TA ou NEWS/INFO pendant que le tuner est dans le mode d'attente EON correspondant. L'indicateur s'éteint.

Remarques

• Si vous accordez une station AM (PO/GO) ou une station FM qui ne diffuse pas le service RDS, l'indicateur sélectionné (TA, NEWS, INFO ou NEWS/INFO) s'éteint et le tuner n'entre pas en mode d'attente EON.
• "Weak Signal" apparaît quand la station accordée a un signal faible. "Return" apparaît quand le tuner essaye à nouveau d'accorder une station avec un signal faible.
• Annulez la fonction EON si vous voulez enregistrer un programme et ne pas être interrompu, surtout lors d'un enregistrement programmé.
• "No EON" apparaît sur l'afficheur si vous sélectionnez un programme EON avant d'avoir accordé une station RDS.
• Si vous faites les connexions EON CONTROL pour raccorder un amplificateur Sony compatible, l'amplificateur se règle automatiquement sur le mode TUNER quand le tuner reçoit le programme recherché.

Bulletins routiers locaux (Recherche TA)

Parmi les stations RDS préréglées en mémoire, le tuner peut rechercher celle qui diffuse actuellement un bulletin routier.

1 Appuyez sur MENU.
2 Tournez la commande TUNING/SELECT jusqu'à ce que "Traffic" apparaisse sur l'afficheur, puis appuyez sur ENTER.
Le tuner entre en mode de recherche ("Search" et "Traffic" apparaissent alternativement sur l'afficheur).
Lorsque le tuner trouve des informations routières, la recherche cesse. Le tuner diffuse chaque station pendant 8 secondes.
3 Appuyez sur la touche ENTER pendant que le tuner reçoit la station que vous voulez écouter.

Recherche d'une station par type de programme (PTY)

Vous pouvez rechercher une station en sélectionnant un type de programme. Le tuner accorde les stations RDS préréglées qui diffusent le type de programme choisi.

1 Appuyez sur PTY.

(voir page suivante)

2 Tournez la commande TUNING/SELECT pour sélectionner le type de programme. Reportez-vous au tableau suivant pour les types de programme disponibles.

Type de programme Ce que vous entendez
(Current) Affairs Programmes thématiquesbasés sur les actualités
Alarm Annonces urgentes
Alarm Test Utilisé seulement pour unecommutation dynamique
Children (‘s programmes) Programmes pour la jeunesse
Country Music Programmes de countrymusic
Culture Programmes culturelsrégionaux et nationaux, telsque langues et problèmessociaux
Documentary Documentaires
Drama Pièces radiophoniques etfeuilletons
Education Programmes éducatifs, telsque “Comment faire?” etconseils
Finance Bulletins de la bourse etprogrammes sur le commerceetc.
Folk Music Programmes de folk music
Information Programmes pour lesconsommateurs, proposantun grand nombre de sujetstels que des conseilsmédicaux, etc.
Jazz Music Programmes de Jazz
Leisure Programmes concernant lesloisirs, comme le jardinage, lapêche, la cuisine, etc.
L (ight). Classical Musique classique comme lesoeuvres instrumentales,vocales et chorales
M.O.R.Music	Musique populaire (variétés)
National music	Programmes de musiquepopulaire nationale ourégionale
News	Actualités
Oldies Music	Anciens tubes
Other Music	La musique qui ne rentredans aucune des catégoriesmentionnées ci-dessus,comme le Blues et le Reggae

Type de programme Ce que vous entendez
Phone In	Programmes avec participation directe ou par téléphone du public
Pop Music	Musique populaire
PTY undefined Tout programme non défini ci-dessus
Religion	Programmes à thèmes religieux
Rock Music	Musique rock
Science	Programmes scientifiques et technologiques
Social A (ffairs)	Programmes sur les problèmes humains et sociaux actuels
Sport	Programmes sportifs
S (erious). Classical	Diffusion de musique classique, comme les concerts, musique de chambre, opéras, etc.
Travel Programmes sur les voyages, mais sans publicité. Les annonces publicitaires sont sur TP/TA
Varied	Divers types de programmes, comme les interviews de personnages célèbres, les jeux radiophoniques et comédies
Weather	Météorologie

3 Appuyez sur PTY.

Le tuner commence à rechercher les stations RDS qui diffusent le type de programme ("Search" et le type de programme apparaissent alternativement). Quand le tuner a trouvé le programme souhaité, la recherche cesse. Les stations préréglées qui diffusent actuellement le type de programme sélectionné sont indiquées et le tuner reçoit chaque station pendant 8 secondes.

4 Appuyez sur PTY pendant que le tuner reçoit la station dont vous voulez écouter le programme.

Guide de dépannage

Si vous rencontrez des difficultés lors de l'utilisation du tuner, essayez les solutions proposées dans ce guide de dépannage. Si le problème persiste, contactez votre revendeur Sony.

Pas de son.

→Raccordez les antennes.

→Réglez l'amplificateur sur le mode TUNER.

Impossible d'accorder une fréquence.

→Réglez la position de l'antenne.

→Raccordez une antenne extérieure pour les émissions FM.

→Réglez IF BAND sur "Narrow" (ST-SB920 uniquement).

→Si vous avez déménagé, préréglez de nouveau les stations.

Bourdonnements et/ou bruit de fond importants.

→Réglez la position ou la direction de l'antenne.

→Accordez la fréquence correctement.

→Raccordez une antenne extérieure pour les émissions FM.

→Eloignez le tuner de la source de bruit.

Le RDS ne fonctionne pas.

→Vérifiez que vous avez accordé une station FM.

→Sélectionnez une station FM avec un signal plus fort.

"No preset" apparaît sur l'afficheur.

→Si le cordon d'alimentation a été débranché de la prise murale pendant plus d'un mois, les préréglages sont effacés. Mémorisez à nouveau les stations.

La station en cours est remplacée par une autre/le tuner commence automatiquement à rechercher des stations.

→La fonction EON est en service. Mettez la fonction EON hors service si vous ne voulez pas que le programme soit interrompu.

Pas d'affichage ou bien les données affichées sont incorrectes.

→Mettez le tuner hors tension.

Tenez enfoncées la touche AUTO-BETICAL SELECT et la touche numérique 5 et appuyez sur ① pour remettre le tuner sous tension. Toutes les fréquences mémorisées sont effacées et l'affichage est de nouveau en anglais (réglage usine).

→Vérifiez auprès de l'opérateur radio si la station diffuse le service en question ou si le service n'est pas temporairement interrompu.

Spécifications

Section tuner FM

Plage de fréquences 87,5 - 108,0 MHz

Bornes d'antenne 75 Ω, asymétrique

Fréquence intermédiaire

10,7 MHz

Sensibilité au seuil de 26 dB

(mono) 10,3 dBf,

0,9 μV/75 Ω

au seuil de 46 dB

(stéréo) 38,5 dBf,

23 μV/75 Ω

Sensibilité utilisable (IHF)

10,3 dBf, 0,9 μV/

75 Ω

S/B à 40 kHz de

déviation

ST-SB920:

80 dB (mono),

76 dB (stéréo)

ST-SE520:

74 dB (mono),

69 dB (stéréo)

Distorsion harmonique ST-SB920:

VIDE

0,035% (mono)

0,045% (stéréo)

NARROW

0,055% (mono)

0,075% (stéréo)

ST-SE520:

0,09% (mono)

0,18% (stéréo)

Réponse en fréquence ST-SB920:

30 Hz - 15 kHz

(+0,3/-0,7 dB)

ST-SE520:

30 Hz - 15 kHz

(+0,5/-1,0 dB)

Sélectivité ST-SB920:

à 400 kHz

WIDE 85 dB

NARROW 90 dB

à 300 kHz

WIDE 45 dB

NARROW 70 dB

ST-SE520

à 400 kHz

85 dB

à 300 kHz

70 dB

Sortie à 40 kHz de

déviation 600 mV

Section tuner AM

Plage de fréquences PO: 522 - 1.611 kHz

(intervalle de

9 kHz)

GO: 144 - 288 kHz

(intervalle de

1 kHz)

Fréquence intermédiaire

450 kHz

Sensibilité utilisable (Avec antenne cadre

AM)

PO: 200 × V/m

CO: 700 ∝ V/m

Rapport signal sur bruit PO: 54 dB

(50 mV/m,

999 kHz)

GO: 50 dB

(50 mV/m,

216 kHz)

Distorsion harmonique 0,3% (50 mV/m,

400 Hz)

Sélectivité 50 dB

Généralités

Alimentation CA 220-230 V, 50/60 Hz

Consommation électrique

ST-SB920: 12 W ST-SE520: 10 W

Impédance d'entrée 75 Ω

Connecteur d'entrée IEC (mâle)

Dimensions ST-SB920:

430 · 86 · 295 mm

(l/h/p) ST-SE520: 430 · 82 · 295 mm (l/h/p)

Poids ST-SB920: 3,95 kg

ST-SE520: 2,5 kg

Accessoires fournis Voir page 4

La conception et les spécifications sont modifiables sans préavis.

Index

A

Accord automatique 9

Accord manuel 10

Accord préréglé 7

Accord. Voir Réception d'une station

Affichage

langue 6

mode 8

RDS 14

ANT ATT 10

ASM 10

Attribution d'un nom aux stations 12

B

Balayage des stations préréglées 7

C

Connexion. Voir Raccordements

D

Déballage 4 Déplacement d'une station préréglée 12, 13

E, F

Effacement de stations préréglées 12, 13 EON 15

G, H

Guide de dépannage 17

I, J, K, L

IF BAND 10 Indicateur de signal 11

M, N, O

Menu 8 Mémorisation des stations radio. Voir Prérég lage Mise en ordre des stations préréglées 12, 13 Mode FM 11

P, Q

cordon d'alimentation

secteur 6

fil de terre 5

RDS 14

Réception

d'une émission 9,10

des stations préréglées 7

RDS 14

manuel des paramètres ANT

ATT et IF BAND 10

mode FM 11

S, T, U

Sélection autobétique 6 Sélection de l'antenne FM 10 Stations préréglées balayage 7 déplacement 12, 13 effacement 12, 13 mise en ordre 12, 13 réception 7

V, W, X, Y, Z

Vérification de l'intensité du signal 11

ADVERTENCIA
