MODE D'EMPLOI MPX205SW Monacor

F Avant toute mise en service ...

B Nous vous remercions d'avoir choisi un appareil "img Stage Line" et vous souhaitons beaucoup de plaisir à

CH l'utiliser. Cette notice a pour objectif de vous aider à mieux connaître les multiples facettes de l'appareil. En outre, en respectant les conseils donnés, vous éviterez toute mauvaise manipulation de sorte que vous-même et votre appareil soient protégés de tout dommage.

La version française se trouve pages 8 – 11.

F Ouvrez le présent livret page 3 de manière à visualiser les éléments et branchements.

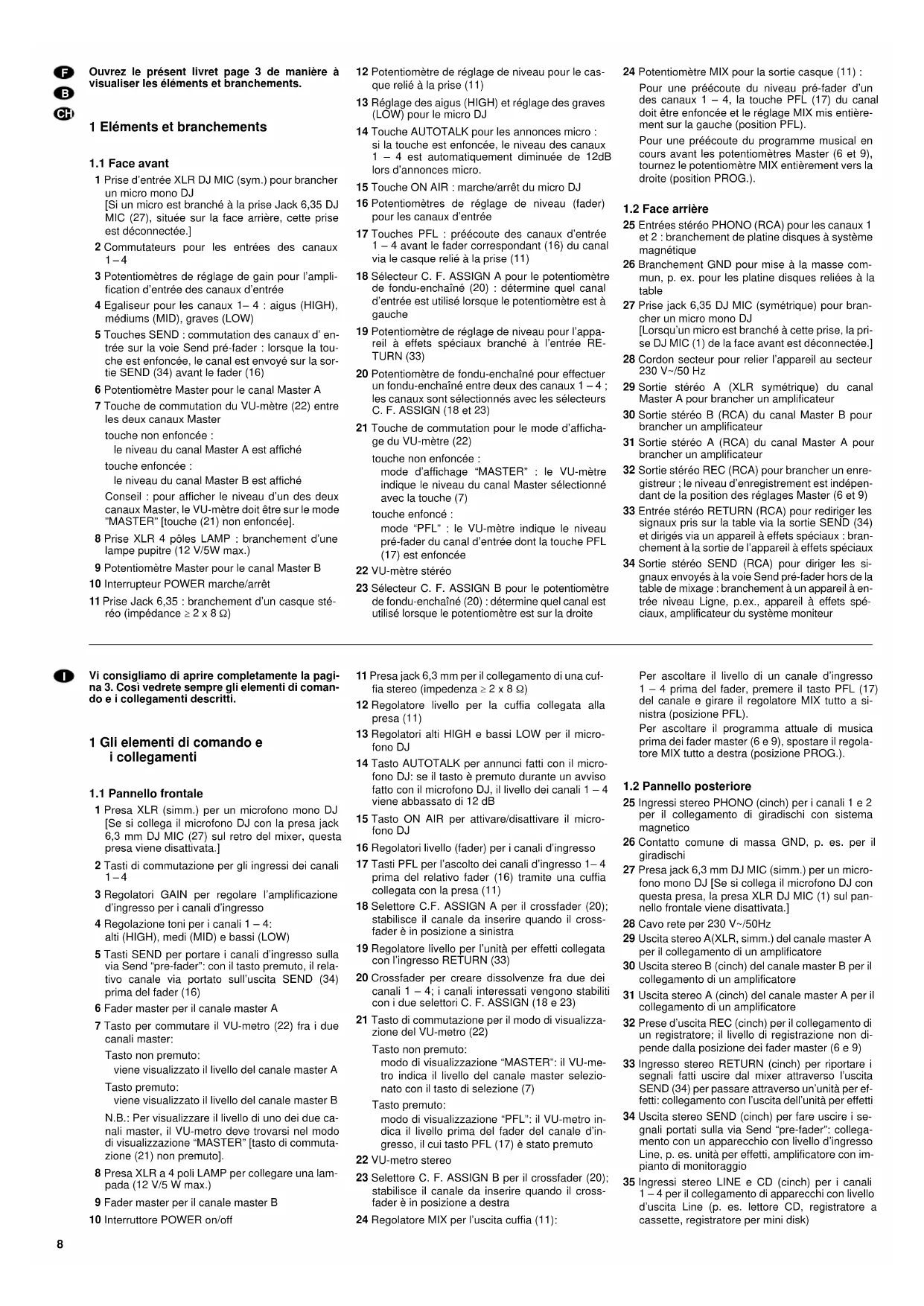

1 Eléments et branchements

1.1 Face avant

1 Prise d'entrée XLR DJ MIC (sym.) pour brancher un micro mono DJ [Si un micro est branché à la prise Jack 6,35 DJ MIC (27), située sur la face arrière, cette prise est déconnectée.]
2 Commutateurs pour les entrées des canaux 1-4
3 Potentiomètres de réglage de gain pour l'amplification d'entrée des canaux d'entrée
4 Egaliseur pour les canaux 1-4 : aigus (HIGH), médiums (MID), graves (LOW)
5 Touches SEND : commutation des canaux d'entrée sur la voie Send pré-fader : lorsque la touche est enfoncée, le canal est envoyé sur la sortie SEND (34) avant le fader (16)
6 Potentiomètre Master pour le canal Master A
7 Touche de commutation du VU-mètre (22) entre les deux canaux Master
touche non enfoncée : le niveau du canal Master A est affiché
touche enfoncée : le niveau du canal Master B est affiché Conseil : pour afficher le niveau d'un des deux canaux Master, le VU-mètre doit être sur le mode "MASTER" [touche (21) non enfoncée].
8 Prise XLR 4 pôles LAMP : branchement d'une lampe pupitre (12 V/5W max.)
9 Potentiomètre Master pour le canal Master B
10 Interrupteur POWER marche/arrêt
11 Prise Jack 6,35 : branchement d'un casque stéréo (impédance ≥ 2 x 8 Ω)

12 Potentiomètre de réglage de niveau pour le casque relié à la prise (11)
13 Réglage des aigus (HIGH) et réglage des graves (LOW) pour le micro DJ
14 Touche AUTOTALK pour les annonces micro : si la touche est enfoncée, le niveau des canaux 1 - 4 est automatiquement diminuée de 12dB lors d'annonces micro.
15 Touche ON AIR : marche/arrêt du micro DJ
16 Potentiomètres de réglage de niveau (fader) pour les canaux d'entrée
17 Touches PFL : préécoute des canaux d'entrée 1 – 4 avant le fader correspondant (16) du canal via le casque relié à la prise (11)
18 Sélecteur C. F. ASSIGN A pour le potentiomètre de fondu-enchaîné (20) : détermine quel canal d'entrée est utilisé lorsque le potentiomètre est à gauche
19 Potentiomètre de réglage de niveau pour l'appareil à effets spéciaux branché à l'entrée RETURN (33)
20 Potentiomètre de fondu-enchaîné pour effectuer un fondu-enchaîné entre deux des canaux 1 – 4 ; les canaux sont sélectionnés avec les sélecteurs C. F. ASSIGN (18 et 23)
21 Touche de commutation pour le mode d'affichage du VU-mètre (22)
touche non enfoncée : mode d'affichage "MASTER" : le VU-mètre indique le niveau du canal Master sélectionné avec la touche (7)
touche enfoncé : mode "PFL" : le VU-mètre indique le niveau pré-fader du canal d'entrée dont la touche PFL (17) est enfoncée
22 VU-mètre stéréo
23 Sélecteur C. F. ASSIGN B pour le potentiomètre de fondu-enchaîné (20) : détermine quel canal est utilisé lorsque le potentiomètre est sur la droite

24 Potentiomètre MIX pour la sortie casque (11) : Pour une préécoute du niveau pré-fader d'un des canaux 1 – 4, la touche PFL (17) du canal doit être enfoncée et le réglage MIX mis entièrement sur la gauche (position PFL). Pour une préécoute du programme musical en cours avant les potentiomètres Master (6 et 9), tournez le potentiomètre MIX entièrement vers la droite (position PROG.).

1.2 Face arrière

25 Entrées stéréo PHONO (RCA) pour les canaux 1 et 2 : branchement de platine disques à système magnétique
26 Branchement GND pour mise à la masse commun, p. ex. pour les platine disques reliées à la table
27 Prise jack 6,35 DJ MIC (symétrique) pour brancher un micro mono DJ [Lorsqu'un micro est branché à cette prise, la prise DJ MIC (1) de la face avant est déconnectée.]
28 Cordon secteur pour relier l'appareil au secteur 230 V\~/50 Hz
29 Sortie stéréo A (XLR symétrique) du canal Master A pour brancher un amplificateur
30 Sortie stéréo B (RCA) du canal Master B pour brancher un amplificateur
31 Sortie stéréo A (RCA) du canal Master A pour brancher un amplificateur
32 Sortie stéréo REC (RCA) pour brancher un enregistreur ; le niveau d'enregistrement est indépendant de la position des réglages Master (6 et 9)
33 Entrée stéréo RETURN (RCA) pour rediriger les signaux pris sur la table via la sortie SEND (34) et dirigés via un appareil à effets spéciaux : branchement à la sortie de l'appareil à effets spéciaux
34 Sortie stéréo SEND (RCA) pour diriger les signaux envoyés à la voie Send pré-fader hors de la table de mixage : branchement à un appareil à entrée niveau Ligne, p.ex., appareil à effets spéciaux, amplificateur du système moniteur

35 Entrées stéréo LINE et CD (RCA) pour les canaux 1 – 4 : branchement d'appareils à sortie niveau Ligne (p. ex., enregistreur de mini-disques, lecteur CD, magnétophone à cassettes)

2 Conseils d'utilisation

La table de mixage répond à la norme européenne 89/336/CEE relative à la compatibilité électromagnétique et à la norme européenne 73/23/CEE portant sur les appareils basse tension.

Attention ! La table de mixage est alimentée par une tension dangereuse en 230 V\~ Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique mortelle. En outre, l'ouverture de l'appareil rend tout droit à la garantie caduque.

Respectez scrupuleusement les points suivants :

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, de l'humidité et de la chaleur (température ambiante admissible 0–40°C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

• Ne le faites jamais fonctionner ou débranchez-le immédiatement lorsque :

• des dommages sur l'appareil apparaissent,

• après une chute ou accident similaire..., l'appareil peut présenter un défaut,

• des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Tout cordon secteur endommagé ne doit être remplacé que par le fabricant ou par un réparateur agréé.
• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, utilisé ou réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

3 Possibilités d'utilisation

La table de mixage MPX-205/SW est équipée de 4 canaux d'entrée stéréo et d'un canal micro DJ et convient très bien pour des utilisations DJ professionnelles ou privées.

Vous pouvez l'installer directement sur une table ou l'insérer dans un pupitre. La table de mixage peut également être insérée dans un rack au standard 482 mm (19"). Dans ce cas, une hauteur de 5 U = 222 mm est nécessaire.

4 Branchements

Avant d'effectuer tout branchement ou de les modifier, veillez à éteindre la table de mixage.

4.1 Entrées

1) Reliez les sources audio stéréo aux entrées RCA des canaux 1 - 4 (prise L = canal gauche, prise R = canal droit) :

• appareils à sortie niveau Ligne (p.ex. lecteur CD, enregistreur de mini-disques, magnétophone) aux prises CD ou LINE (35)
• platine disques à système magnétique aux prises PHONO (25). La borne GND (26) peut être utilisée comme masse commune : reliez le branchement masse de la platine disques à la borne.

2) Reliez un micro DJ à la prise XLR DJ MIC (1) de la face avant ou à la prise Jack 6,35 DJ MIC (27) de la face arrière. (Si vous branchez un micro à la prise Jack, la prise XLR est déconnectée.)

4.2 Sorties

1) Reliez les amplificateurs ou autres appareils à niveau d'entrée Ligne (p. ex., deuxième table de mixage) aux prises de sortie correspondantes :

• le signal Master du canal Master A est disponible à la sortie XLR A (29) et à la sortie RCA A (31)
• le signal Master du canal Master B est disponible à la sortie RCA B (30)

2) Si vous souhaitez effectuer des enregistrements audio, reliez l'enregistreur à la sortie REC (32) ; le niveau d'enregistrement est indépendant de la position des deux potentiomètres Master (6 et 9).
3) Vous pouvez effectuer une préécoute via un casque stéréo du niveau pré-fader de chaque canal 1-4 et du programme musical en cours avant les potentiomètres Master. Reliez le casque (impédance ≥ 2 x 8Ω) à la prise (11) (voir chap. 5.5 "Préécoute des canaux via un casque").

4.3 Branchements Send et Return

1) Les signaux connectés avec les touches SEND (5) sur la voie Send sont dirigés hors de la table de mixage vers la sortie SEND (34). Il est possible, ici, de brancher un autre appareil à entrée niveau Ligne (p. ex., appareil à effets spéciaux, amplificateur du système moniteur).

La voie est une voie pré fader, c'est-à-dire que les signaux des canaux d'entrée sont branchés avant les potentiomètres (16) sur la sortie Send.

2) Les signaux dirigés hors de la table de mixage via la sortie Send et dirigés vers un appareil à effets spéciaux peuvent, via l'entrée Return être à nouveau dirigés vers la table de mixage : pour ce faire, connectez la sortie de l'appareil à effets spéciaux à l'entrée stéréo RETURN (33).

4.4 Allumage de la table et branchement secteur Pour un meilleur éclairage de la table, il est possible de brancher une lampe col de cygne (12V/5 W max.) à la prise XLR LAMP (8), p.ex., la lampe GNL-405 de la gamme "img Stage line". La lampe est allumée et éteinte via la table.

Reliez maintenant le cordon secteur (28) à une prise secteur 230 V\~/50 Hz.

5 Utilisation

Avant d'allumer la table de mixage, les potentiomètres Master A (6) et B (9) doivent être sur le minimum de manière à éviter tout bruit fort lors de l'allumage. Allumez ensuite la table avec l'interrupteur POWER (10). La LED à côté de l'interrupteur, témoin de fonctionnement, s'allume. Allumez ensuite les divers appareils reliés.

Attention ! Ne réglez pas le volume du système audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille humaine s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

5.1 Réglages de base des canaux d'entrée

Pour un réglage optimal des appareils reliés aux canaux 1 – 4, mettez les potentiomètres Gain (3) et l'égaliseur (4 et 13) sur la position médiane. Les deux interrupteurs C. F. ASSIGN (18 et 23) doivent être sur la position "x" (la fonction fondu-enchaîné est coupée).

1) Enfoncez la touche ON AIR (15) pour allumer le micro DJ ; la LED au-dessus de la touche brille.
2) Sélectionnez les sources reliées aux canaux 1 - 4 avec les touches (2).
3) Avec les potentiomètres Master, le niveau général de toutes les sources reliées est réglé ; ce niveau est disponible aux sorties Master : potentiomètre Master A (6) pour les deux sorties Master A

(29) et (31), potentiomètre Master B (9) pour la sortie Master B (30).

Mettez le potentiomètre du canal Master qui est utilisé pour le réglage de base des canaux d'entrée, sur 2/3 environ du maximum, p. ex. sur la position 7.

4) La touche (21) pour le VU-mètre (22) ne doit pas être enfoncée : le VU-mètre indique le niveau d'un des canaux Master – selon la position du commutateur (7), le niveau du canal Master A ou le niveau du canal Master B.

Avec le sélecteur (7), réglez le VU-mètre sur le canal Master qui est utilisé pour le réglage de base des canaux d'entrée.

Touche non enfoncée :

Le niveau du canal Master A est affiché.

Touche enfoncée :

Le niveau du canal Master B est affiché.

5) Pour commander un canal, mettez les potentiomètres (16) des autres canaux sur le minimum.

6) Appliquez les signaux (signaux test ou morceaux de musique) au canal d'entré correspondant.

7) En fonction du VU-mètre, réglez le niveau du canal avec le potentiomètre (16). Le réglage est optimal lorsque, pour des passages élevés, la zone 0 dB du VU-mètre s'allume. Le canal est en surcharge lorsque les LEDs au-dessus de 0 dB s'allument. En fonction des réglages, le potentiomètre doit être mis sur les 23 de maximum de manière à avoir assez de place pour effectuer le fondu-enchainé.

Si le potentiomètre est trop ou pas assez poussé, le niveau doit être adapté en réglant l'amplification d'entrée. Pour les canaux 1-4, l'amplification d'entrée peut être réglée de manière optimale par l'affichage du niveau pré fader. Pour ce faire, commutez le VU-mètre en mode "PFL" en enfonçant la touche (21) ; puis enfoncez la touche PFL (17) du canal. Le VU-mètre indique maintenant le niveau du canal avant le fader. Réglez le potentiomètre GAIN (3) du canal de telle sorte que pour des passages élevés, les LEDs 0dB s'allu-

ment et que les LEDs rouges ne s'allument absolument pas.

8) Commutez le VU-mètre en mode "MASTER" en relâchant la touche (21) ; puis réglez l'image sonore souhaitée avec les égaliseurs du canal. Pour les canaux 1 – 4 utilisez les égaliseurs 3 voies (4) ; vous pouvez augmenter les aigus (HIGH), médiums (MID) et graves (LOW) de 15 dB au plus ou les diminuer de 30 dB au plus. Pour le canal micro DJ, les graves et aigus peuvent être augmentés ou diminués de 15 dB au plus avec l'égaliseur 2 voies (13).

Si les potentiomètres sont en position médiane, il n'y a pas de modification de réponse en fréquence.

Remarque : les réglages de tonalité agissent sur les niveaux. C'est pourquoi après un réglage, vérifiez le niveau du canal en fonction de l'affichage et le cas échéant, corrigez-le.

9) Effectuez les réglages de niveau et de tonalité pour les autres canaux comme décrit ci-dessus.

5.2 Fondu-enchaîné entre deux canaux

1) Les deux sélecteurs C.F. ASSIGN permettent de sélectionner 2 canaux parmi les canaux 1 - 4 pour effectuer le fondu-enchaîné.

Le sélecteur C. F. ASSIGN A (18) gauche permet de sélectionner le canal qui doit être utilisé lorsque le potentiomètre de fondu-enchaîné (20) est poussé à gauche.

Le sélecteur C. F. ASSIGN B (23) droit permet de sélectionner le canal qui doit être utilisé lorsque le potentiomètre de fondu-enchaîné est poussé à droite.

2) Mettez les potentiomètres (16) des canaux non utilisés sur le minimum et poussez les potentiomètres des canaux sélectionnés sur la position optimale (voir chap. 5.1 "Réglages de base des canaux d'entrée").

3) Vous pouvez maintenant effectuer un fondu-enchaîné entre les deux canaux sélectionnés avec le potentiomètre de fondu-enchaîné.

5 Funzionamento

Si les deux canaux doivent être distribués simultanément sur les sorties, mettez le potentiomètre de fondu-enchaîné sur la position médiane.

4) Réglez le volume général avec les potentiomètres Master A (6) et B (9) pour les canaux Master A et B. Utilisez le VU-mètre (22) pour contrôler chaque canal séparément. Pour ce faire, commutez le VU-mètre pour afficher le canal Master correspondant [voir chap. 5.1 point 4)]. En cas de surcharges (les LEDs rouges s'allument), baissez le potentiomètre Master correspondant.

5.3 Mixage des sources

1) Pour mixer les sources reliées, déconnectez la fonction de fondu-enchaîné. Pour ce faire, mettez les sélecteurs C. F. ASSIGN (18 et 23) sur la position "x".
2) Poussez le potentiomètre Master A (6) ou B (9) jusqu'à une position qui permet de régler le rapport de mixage des sources d'une façon optimale.
3) Réglez le rapport de volume des sources entre elles avec les potentiomètres (16) ; si un canal n'est pas utilisé, mettez son réglage de niveau sur le minimum.
4) En fonction des indications du VU-mètre (22) réglez, avec les potentiomètres Master, le niveau de chaque canal Master séparément ; pour ce faire, commutez le VU-mètre pour afficher le canal Master correspondant [voir chap. 5.1, point 4)].
Le fonctionnement est optimal lorsque, pour des passages élevés, la plage 0dB du VU-mètre s'allume. En cas de surcharges (les LEDs rouges s'allument), baissez le fader Master correspondant et/ou diminuez le niveau des canaux d'entrée.

5.4 Voies Send et Return

Pour commuter un ou plusieurs canaux sur la voie Send, enfoncez la touche SEND (5) du canal correspondant (la LED au-dessus de la touche s'allume).

Notice d'utilisation protégée par le copyright de MONACOR *INTERNATIONAL GmbH & Co. KG.

Toute reproduction même partielle à des fins commerciales est interdite.

La voie Send est commutée en pré-fader, c'est-à-dire que les signaux du canal sont dirigés sur la sortie SEND (34) avant le fader (16).

Si les signaux dirigés hors de la table de mixage sont dirigés via un appareil à effets spéciaux, il est possible de les retourner vers la table de mixage via l'entrée RETURN (33). Avec le potentiomètre RETURN (19), les signaux venant de l'appareil à effets spéciaux sont mixés sur le Master.

5.5 Préécoute des canaux via un casque

La fonction PFL ("pre fader listening") permet d'effectuer une préécoute de chacun des canaux d'entrée 1-4 via un casque relié à la prise (11), même lorsque le potentiomètre (16) du canal est sur le minimum. Ainsi, un titre sur un CD ou l'endroit où le fondu-enchaîné doit être effectué peut être sélectionné.

Il est également possible de faire une préécoute du programme musical avant les potentiomètres Master (6 et 9).

1) Pour effectuer une préécoute d'un canal d'entrée avant le fader, enfoncez la touche PFL (17) correspondante (la LED au-dessus de la touche brille) et tournez le potentiomètre MIX (24) entièrement à gauche position (position PFL).

Pour une préécoute du programme en cours avant les faders Master, tournez le réglage MIX entièrement vers la droite (position PROG.).

2) Réglez le volume du casque avec le potentiomètre LEVEL 12).

5.6 Fonction Talkover pour le micro DJ

Pour une meilleure compréhension des annonces micro si le volume de la musique est trop fort, enfon-cez la touche AUTOTALK (14) : si la touche est en-foncée (LED au-dessus de la touche allumée), les niveaux des canaux 1 – 4 sont automatiquement diminués de 12 dB lors d'annonces.

Si la touche n'est pas enfoncée, la fonction Talkover est déconnectée.

6 Caractéristiques techniques

Entrées

2 x Mic, mono : ..... 1,5 mV/30 kΩ
2 x Phono, stéréo : ..... 3 mV/30 kΩ
6 x Ligne, stéréo : ..... 150 mV/30 kΩ
1 x Return, stéréo : ..... 135 mV/30 kΩ

Sorties

3 x Master, stéréo : ..... 1 V

1 x Record, stéréo : ..... 330 mV
1 x Send, stéréo : ..... 300 mV
1 x casque, stéréo : ..... ≥ 2 x 8 Ω

Généralités

Bande passante : ..... 20 – 20 000 Hz

Taux de distorsion : ..... 0,05 %

Rapport signal/bruit : .... > 50 dB

Egaliseur canaux 1–4

1 x graves : .....+15 dB, -30 dB/50 Hz
1 x médiums : .....+15 dB, -30 dB/1 kHz
1 x aigus : .....+15 dB, -30 dB/10 kHz

Egaliseur DJ micro

1 x graves : ....±15 dB/50 Hz
1 x aigus : ....±15 dB/10 kHz

Talkover (automatique) : ..-12 dB

Branchement pour

lampe pupitre : ..... 12 V/5 W, XLR 4 pôles

Température ambiante : .. 0–40°C

Alimentation : ..... 230 V\~/50 Hz

Consommation: 14 VA

Dimensions : ....482 x 222 x 110 mm, 5 U

Poids : 4,3 kg

Tout droit de modification réservé.
