BEDIENUNGSANLEITUNG MPX205SW Monacor
D Bevor Sie einschalten ...
A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Dabei soll Ihnen diese Bedienungsan-
CH leitung helfen, alle Funktionsmöglichkeiten kennen zu lernen. Die Beachtung der Anleitung vermeidet außerdem Fehlbedienungen und schützt Sie und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch.
Den deutschen Text finden Sie auf den Seiten 4 – 7.
D Bitte klappen Sie die Seite 3 heraus. Sie sehen dann immer die beschriebenen Bedienelemente und Anschlüsse.
CH

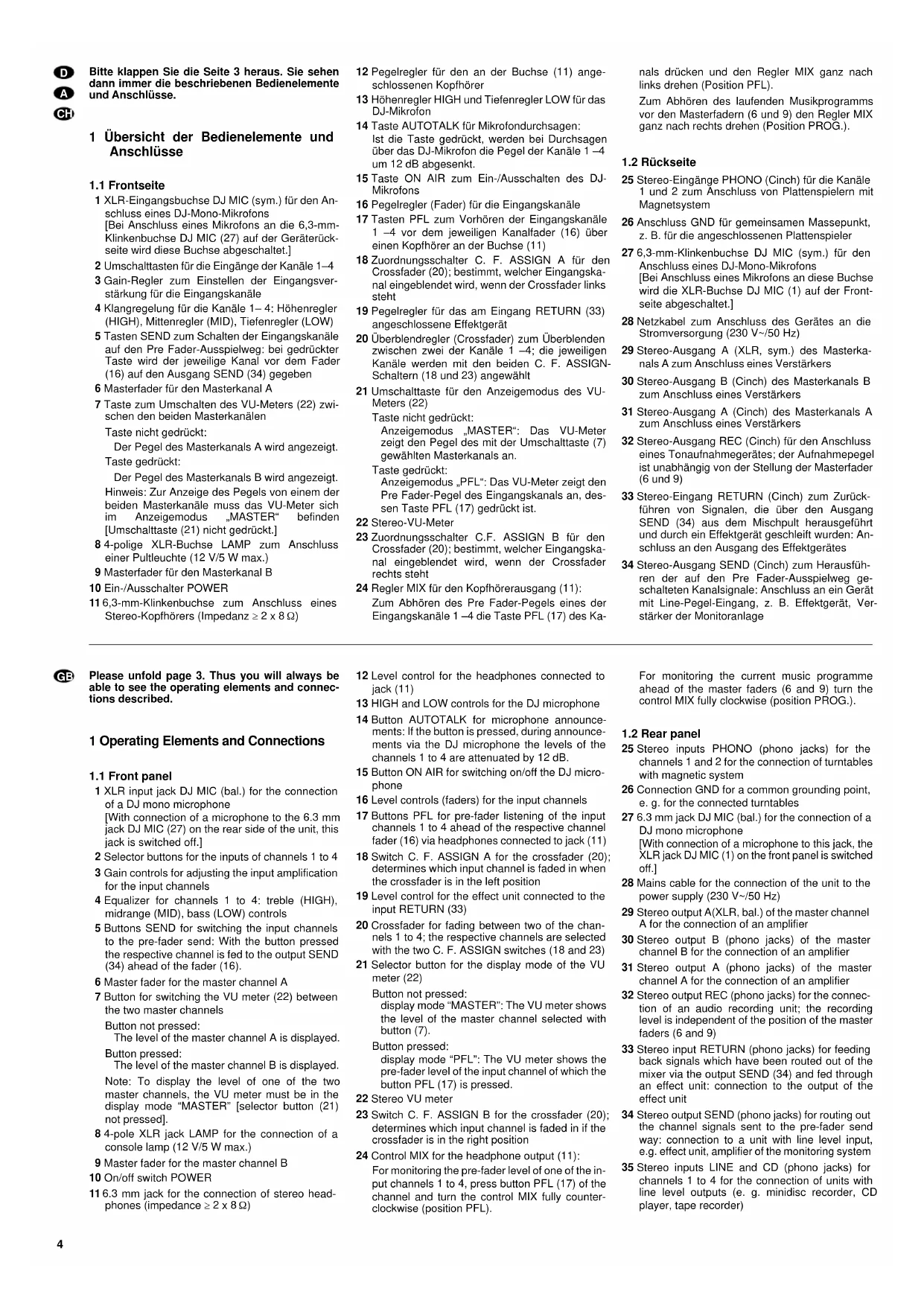

1 Übersicht der Bedienelemente und Anschlüsse
1.1 Frontseite
1 XLR-Eingangsbuchse DJ MIC (sym.) für den Anschluss eines DJ-Mono-Mikrofons
[Bei Anschluss eines Mikrofons an die 6,3-mm-Klinkenbuchse DJ MIC (27) auf der Geräterückseite wird diese Buchse abgeschaltet.]
2 Umschalttasten für die Eingänge der Kanäle 1–4
3 Gain-Regler zum Einstellen der Eingangsverstärkung für die Eingangskanäle
4 Klangregelung für die Kanäle 1–4: Höhenregler (HIGH), Mittenregler (MID), Tiefenregler (LOW)
5 Tasten SEND zum Schalten der Eingangskanäle auf den Pre Fader-Ausspielweg: bei gedrückter Taste wird der jeweilige Kanal vor dem Fader (16) auf den Ausgang SEND (34) gegeben
6 Masterfader für den Masterkanal A
7 Taste zum Umschalten des VU-Meters (22) zwischen den beiden Masterkanälen
Taste nicht gedrückt:
Der Pegel des Masterkanals A wird angezeigt. Taste gedrückt:
Der Pegel des Masterkanals B wird angezeigt. Hinweis: Zur Anzeige des Pegels von einem der beiden Masterkanäle muss das VU-Meter sich im Anzeigemodus „MASTER“ befinden [Umschalttaste (21) nicht gedrückt.]
8 4-polige XLR-Buchse LAMP zum Anschluss einer Pultleuchte (12 V/5 W max.)
9 Masterfader für den Masterkanal B
10 Ein-/Ausschalter POWER
11 6,3-mm-Klinkenbuchse zum Anschluss eines Stereo-Kopfhörers (Impedanz ≥ 2 x 8 Ω)
12 Pegelregler für den an der Buchse (11) angeschlossenen Kopfhörer
13 Höhenregler HIGH und Tiefenregler LOW für das DJ-Mikrofon
14 Taste AUTOTALK für Mikrofondurchsagen: Ist die Taste gedrückt, werden bei Durchsagen über das DJ-Mikrofon die Pegel der Kanäle 1–4 um 12 dB abgesenkt.
15 Taste ON AIR zum Ein-/Ausschalten des DJ-Mikrofons
16 Pegelregler (Fader) für die Eingangskanäle
17 Tasten PFL zum Vorhören der Eingangskanäle 1 –4 vor dem jeweiligen Kanalfader (16) über einen Kopfhörer an der Buchse (11)
18 Zuordnungsschalter C. F. ASSIGN A für den Crossfader (20); bestimmt, welcher Eingangskanal eingeblendet wird, wenn der Crossfader links steht
19 Pegelregler für das am Eingang RETURN (33) angeschlossene Effektgerät
20 Überblendregler (Crossfader) zum Überblenden zwischen zwei der Kanäle 1 –4; die jeweiligen Kanäle werden mit den beiden C. F. ASSIGN-Schaltern (18 und 23) angewählt
21 Umschalttaste für den Anzeigemodus des VU-Meters (22)
Taste nicht gedrückt: Anzeigemodus „MASTER“: Das VU-Meter zeigt den Pegel des mit der Umschalttaste (7) gewählten Masterkanals an.
Taste gedrückt: Anzeigemodus „PFL“: Das VU-Meter zeigt den Pre Fader-Pegel des Eingangskanals an, dessen Taste PFL (17) gedrückt ist.
22 Stereo-VU-Meter
23 Zuordnungsschalter C.F. ASSIGN B für den Crossfader (20); bestimmt, welcher Eingangskanal eingeblendet wird, wenn der Crossfader rechts steht
24 Regler MIX für den Kopfhörerausgang (11): Zum Abhören des Pre Fader-Pegels eines der Eingangskanäle 1–4 die Taste PFL (17) des Ka-
nals drücken und den Regler MIX ganz nach links drehen (Position PFL).
Zum Abhören des laufenden Musikprogramms vor den Masterfadern (6 und 9) den Regler MIX ganz nach rechts drehen (Position PROG.).
1.2 Rückseite
25 Stereo-Eingänge PHONO (Cinch) für die Kanäle 1 und 2 zum Anschluss von Plattenspielern mit Magnetsystem
26 Anschluss GND für gemeinsamen Massepunkt, z. B. für die angeschlossenen Plattenspieler
27 6,3-mm-Klinkenbuchse DJ MIC (sym.) für den Anschluss eines DJ-Mono-Mikrofons [Bei Anschluss eines Mikrofons an diese Buchse wird die XLR-Buchse DJ MIC (1) auf der Frontseite abgeschaltet.]
28 Netzkabel zum Anschluss des Gerätes an die Stromversorgung (230 V\~/50 Hz)
29 Stereo-Ausgang A (XLR, sym.) des Masterkanals A zum Anschluss eines Verstärkers
30 Stereo-Ausgang B (Cinch) des Masterkanals B zum Anschluss eines Verstärkers
31 Stereo-Ausgang A (Cinch) des Masterkanals A zum Anschluss eines Verstärkers
32 Stereo-Ausgang REC (Cinch) für den Anschluss eines Tonaufnahmegerätes; der Aufnahmepegel ist unabhängig von der Stellung der Masterfader (6 und 9)
33 Stereo-Eingang RETURN (Cinch) zum Zurückführen von Signalen, die über den Ausgang SEND (34) aus dem Mischpult herausgeführt und durch ein Effektgerät geschleift wurden: Anschluss an den Ausgang des Effektgerätes
34 Stereo-Ausgang SEND (Cinch) zum Herausführen der auf den Pre Fader-Ausspielweg geschalteten Kanalsignale: Anschluss an ein Gerät mit Line-Pegel-Eingang, z. B. Effektgerät, Verstärker der Monitoranlage
35 Stereo-Eingänge LINE und CD (Cinch) für die Kanäle 1 – 4 zum Anschluss von Geräten mit Line-Pegel-Ausgängen (z. B. MiniDisk-Recorder, CD-Spieler, Kassettenrecorder)
2 Hinweise für den sicheren Gebrauch
Dieses Gerät entspricht der Richtlinie für elektromagnetische Verträglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/23/EWG.
Achtung! Das Gerät wird mit lebensgefährlicher Netzspannung (230 V\~) versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages. Außerdem erlischt beim Öffnen des Gerätes jeglicher Garantieanspruch.
Beachten Sie auch unbedingt die folgenden Punkte:
- Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
-
Nehmen Sie das Gerät nicht in Betrieb bzw. ziehen Sie sofort den Netzstecker, wenn:
-
sichtbare Schäden am Gerät oder an der Netzanschlussleitung vorhanden sind,
-
nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
-
Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
- Eine beschädigte Netzanschlussleitung darf nur durch den Hersteller oder durch eine autorisierte Fachwerkstatt ersetzt werden.
- Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Das Mischpult MPX-205/SW mit vier Stereo-Eingangskanälen und einem DJ-Mikrofonkanal ist für beliebige DJ-Anwendungen im privaten oder professionellen Bereich geeignet.
Das Gerät kann sowohl frei aufgestellt als auch in ein Bedienpult eingebaut werden. Es eignet sich ebenso für die Montage in ein Rack (482mm/19"). Für die Rackmontage wird eine Höhe von 5HE (Höheneinheiten) = 222mm benötigt.
4 Mischpult anschließen
Vor dem Anschließen von Geräten bzw. vor dem Ändern bestehender Anschlüsse das Mischpult ausschalten.
4.1 Eingänge
1) Die Stereo-Tonquellen an die entsprechenden Cinch-Eingangsbuchsen der Kanäle 1 - 4 anschließen (Buchse L = linker Kanal; Buchse R = rechter Kanal):
– Geräte mit Line-Pegel-Ausgang (z.B. MiniDisk-Recorder, CD-Spieler, Kassettenrecorder) an die Buchsen CD oder LINE (35);
- Plattenspieler mit Magnetsystem an die Buchsen PHONO (25). Die Klemmschraube GND (26) kann als gemeinsamer Massepunkt genutzt werden: Den Masseanschluss des Plattenspielers mit der Klemmschraube verbinden.
2) Ein DJ-Mikrofon an die XLR-Buchse DJ MIC (1) auf der Frontseite oder an die 6,3-mm-Klinkenbuchse DJ MIC (27) auf der Rückseite anschließen. (Bei Anschluss eines Mikrofons an die Klinkenbuchse wird die XLR-Buchse abgeschaltet.)
4.2 Ausgänge
1) Die Verstärker bzw. andere nachfolgende Geräte mit Line-Eingangspegel (z. B. zweites Mischpult) an die entsprechenden Ausgangsbuchsen anschließen:
– Die Signalsumme des Masterkanals A steht am XLR-Ausgang A (29) und am Cinch-Ausgang A (31) zur Verfügung.
– Die Signalsumme des Masterkanals B steht am Cinch-Ausgang B (30) zur Verfügung
2) Sollen Tonaufnahmen gemacht werden, das Aufnahmegerät an den Ausgang REC (32) anschließen. Der Aufnahmepegel ist unabhängig von der Stellung der beiden Masterfader (6 und 9).
3) Über einen Stereo-Kopfhörer kann sowohl der Pre Fader-Pegel jedes Eingangskanals 1–4 sowie das laufende Musikprogramm vor den Masterfadern abgehört werden (siehe Kap. 5.5 „Vorhören der Kanäle über einen Kopfhörer“). Den Kopfhörer (Imp. ≥ 2 x 8 Ω) an die Buchse (11) anschließen.
4.3 Send- und Return-Anschlüsse
1) Am Ausgang SEND (34) werden die Kanalsignale, die mit den Tasten SEND (5) auf den Ausspielweg geschaltet wurden, aus dem Mischpult herausgeführt. Hier kann ein weiteres Gerät mit Line-Pegel-Eingang (z. B. Effektgerät, Verstärker einer Monitoranlage) angeschlossen werden.
Der Ausspielweg ist ein Pre Fader-Weg, d.h. die Signale der Eingangskanäle werden vorden Fadern (16) auf den Send-Ausgang geschaltet.
2) Die über den Send-Ausgang ausgekoppelten und durch ein Effektgerät geschleiften Signale können über den Return-Eingang wieder in das Mischpult zurückgeführt werden: Dazu den Ausgang des Effektgerätes an den Stereo-Eingang RETURN (33) anschließen.
2 Safety Notes
D 4.4 Pultbeleuchtung und Netzanschluss
A Für eine optimale Pultbeleuchtung kann an die XLR-Buchse LAMP (8) eine Schwanenhalsleuchte
(12 V/5 W max.) angeschlossen werden, z. B. die Leuchte GNL-405 aus dem Programm von „img Stage Line“. Die Leuchte wird mit dem Mischpult ein- und ausgeschaltet.
Zuletzt den Stecker des Netzkabels (28) in eine Steckdose (230 V\~/50 Hz) stecken.
5 Bedienung
Vor dem Einschalten sollten die Masterfader A (6) und B (9) auf Minimum gestellt werden, um starke Einschaltgeräusche zu vermeiden. Dann das Mischpult mit dem Schalter POWER (10) einschalten. Zur Anzeige der Betriebsbereitschaft leuchtet die LED neben dem Schalter. Anschließend die angeschlossenen Geräte einschalten.
Vorsicht! Stellen Sie die Lautstärke der Audioanlage und die Kopfhörerlautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das menschliche Ohr gewöhnt sich an große Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum eine hohe Lautstärke nach der Gewöhnung nicht weiter erhöhen.
5.1 Grundeinstellung der Eingangskanäle
Für eine optimale Pegeleinstellung der angeschlossenen Geräte alle Gain-Regler (3) und Klangregler (4 und 13) zunächst in die Mittelposition stellen. Beide C. F. ASSIGN-Schalter (18 und 23) in die Position „x“ stellen (Überblendfunktion ausgeschaltet).
1) Zum Einschalten des DJ-Mikrofons die Taste ON AIR (15) drücken. Zur Anzeige leuchtet die LED über der Taste.
2) Mit den Umschalttasten (2) die an den Kanälen 1 – 4 angeschlossenen Signalquellen anwählen.
3) Mit den Masterfadern wird der Gesamtpegel aller angeschlossenen Tonquellen eingestellt, der an den Masterausgängen zur Verfügung steht: Masterfader A (6) für die beiden Masterausgänge A
(29) und (31), Masterfader B (9) für den Masterausgang B (30).
Den Regler desjenigen Masterkanals, der für die Grundeinstellung der Eingangskanäle genutzt wird, auf ca. 2/3 des Maximums, z. B. auf Position 7, stellen.
4) Die Umschalttaste (21) für das VU-Meter (22) darf nicht gedrückt sein: Das VU-Meter zeigt dann den Pegel eines der Masterkanäle an – je nach Stellung des Umschalters (7) den Pegel des Masterkanals A oder den Pegel des Masterkanals B.
Mit der Umschalttaste (7) das VU-Meter auf denjenigen Masterkanal einstellen, der für die Grundeinstellung der Eingangskanäle genutzt wird:
Taste nicht gedrückt:
Pegel des Masterkanals A wird angezeigt
Taste gedrückt:
Pegel des Masterkanals B wird angezeigt
5) Zum Aussteuern eines Kanals die Fader (16) der übrigen Kanäle auf Minimum stellen.
6) Die Tonsignale (Testsignale oder Musikstücke) auf den jeweiligen Eingangskanal geben.
7) Anhand des VU-Meters mit dem Kanalfader den Pegel des Kanals ausregeln. Optimale Aussteuerung liegt vor, wenn bei den lautesten Passagen der 0-dB-Bereich des VU-Meters aufleuchtet. Bei Anzeigen über 0dB ist der Kanal übersteuert. Der Fader sollte nach der Pegeleinstellung auf ca. ^2/3 des Maximums stehen, damit zum Ein- und Ausblenden genügend Reglerweg vorhanden ist.
Bei sehr wenig oder sehr weit aufgezogenem Fader muss der Pegel durch Regulierung der Eingangsverstärkung angepasst werden. Für die Kanäle 1 – 4 lässt sich die Eingangsverstärkung durch Anzeige des Pre Fader-Pegels optimal einstellen. Dazu das VU-Meter durch Drücken der Taste (21) in den Anzeigemodus „PFL“ umschalten, und die Taste PFL (17) des Kanals drücken: Das VU-Meter zeigt jetzt den Signalpegel des Kanals vor dem Kanalfader an. Den GAIN-Regler (3) des Kanals so einstellen, dass bei den
lautesten Passagen die 0-dB-LEDs aufleuchten und die roten LEDs gar nicht leuchten.
8) Das VU-Meter durch Lösen der Taste (21) wieder in den Anzeigemodus „MASTER“ schalten und mit den Klangreglern des Kanals das gewünschte Klangbild einstellen:
Für die Kanäle 1 – 4 lassen sich mit der 3fachen Klangregelung (4) die Höhen (Regler HIGH), Mitten (Regler MID) und Tiefen (Regler LOW) bis max. 15 dB anheben bzw. bis max. 30 dB stark absenken. Für den DJ-Mikrofonkanal können mit der 2fachen Klangregelung (13) die Höhen und Tiefen bis max. 15 dB angehoben oder gesenkt werden.
Stehen die Regler in Mittelstellung, findet keine Frequenzgangbeeinflussung statt.
Hinweis: Klangeinstellungen wirken sich auf die Pegel aus. Deshalb nach einer Klangregulierung den Kanalpegel anhand der Pegelanzeige kontrollieren und ggf. korrigieren.
9) Die Pegel- und Klangeinstellung für die übrigen belegten Eingangskanäle in der oben beschriebenen Weise durchführen.
5.2 Überblenden zwischen zwei Kanälen
1) Mit den zwei Zuordnungsschaltern C. F. ASSIGN werden von den Eingangskanälen 1 – 4 die beiden Kanäle ausgewählt, zwischen denen übergeblendet werden soll:
Mit dem linken Schalter C.F. ASSIGN A (18) den Kanal wählen, der eingeblendet werden soll, wenn der Crossfader (20) nach links geschoben wird.
Mit dem rechten Schalter C. F. ASSIGN B (23) den Kanal wählen, der eingeblendet werden soll, wenn der Crossfader nach rechts geschoben wird.
2) Die Fader (16) der nicht benutzten Kanäle auf Minimum stellen und die beiden ausgewählten Kanäle mit ihren Fadern optimal aussteuern (siehe Kap. 5.1 „Grundeinstellung der Eingangskanäle“).
3) Mit dem Crossfader kann jetzt zwischen den beiden gewählten Kanälen übergeblendet werden.
Sollen beide Kanäle gleichzeitig auf die Ausgänge gegeben werden, den Crossfader in die Mittelposition stellen.
4) Mit den Masterfadern A (6) und B (9) für die Masterkanäle A und B den gewünschten Gesamtpegel einstellen. Jeden Masterkanal anhand des VU-Meters (22) separat ausregeln. Dazu das VU-Meter auf Anzeige des jeweiligen Masterkanals umschalten [siehe dazu Kap. 5.1, Punkt 4]). Bei Übersteuerungen (rote LEDs des VU-Meters leuchten auf) den jeweiligen Masterfader entsprechend herunterregeln.
5.3 Mischen der Tonquellen
1) Zum Mischen der angeschlossenen Tonquellen die Überblendfunktion ausschalten. Dazu die beiden C.F. ASSIGN-Schalter (18 und 23) auf „X“ stellen.
2) Den Masterfader A (6) oder B (9) so weit aufziehen, dass das Mischungsverhältnis der Tonquellen optimal eingestellt werden kann.
3) Mit den Kanalfadern (16) das gewünschte Lautstärkeverhältnis der Tonquellen zueinander einstellen. Wird ein Kanal nicht benutzt, sollte sein Fader auf Minimum gestellt werden.
4) Mit den Masterfadern jeden Masterkanal anhand des VU-Meters (22) separat ausregeln. Dazu das VU-Meter auf Anzeige des jeweiligen Masterkanals umschalten [siehe dazu Kap. 5.1, Punkt 4]).
Die Masterkanäle sind optimal ausgesteuert, wenn bei den lautesten Passagen der 0-dB-Bereich des VU-Meters aufleuchtet. Bei Übersteuerungen (rote LEDs leuchten) den jeweiligen Masterfader und/oder die Pegelregler der Eingangskanäle entsprechend herunterregeln.
5.4 Send- und Return-Wege
Um einen Kanal bzw. mehrere Kanäle auf den Ausspielweg zu schalten, die Taste SEND (5) des jeweiligen Kanals drücken (LED über der Taste leuchtet).
Der Ausspielweg ist „pre fader“ geschaltet, d.h. die Kanalsignale werden vordem Kanalfader auf den Ausgang SEND (34) gegeben.
Werden die ausgekoppelten Signale durch ein Effektgerät geschleift, können sie über den Eingang RETURN (33) wieder in das Mischpult zurückgeführt werden. Mit dem Regler LEVEL (19) die vom Effektgerät kommenden Signale auf die Signalsumme mischen.
5.5 Vorhören der Kanäle über einen Kopfhörer
Über die Vorhörfunktion (PFL = Pre Fader Listening) ist es möglich, jeden der Eingangskanäle 1 – 4 über einen an der Buchse (11) angeschlossenen Kopfhörer abzuhören, auch wenn der dazugehörige Kanalfader (16) auf Minimum steht. Dadurch kann z. B. auf einer CD der gewünschte Titel ausgewählt oder der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepaßt werden.
Wahlweise ist es auch möglich, das laufende Musikprogramm vor den Masterfadern (6 und 9) abzuhören.
1) Zum Abhören eines Eingangskanals vor dem Kanalfader die entsprechende Taste PFL (17) drücken (LED über der Taste leuchtet) und den Regler MIX (24) ganz nach links drehen (Position PFL).
Zum Abhören des laufenden Musikprogramms vor den Masterfadern den Regler MIX ganz nach rechts drehen (Position PROG.).
2) Mit dem Pegelregler LEVEL (12) die gewünschte Kopfhörerlautstärke einstellen.
5.6 Talkover-Funktion für das DJ-Mikrofon
Zur besseren Verständlichkeit einer Mikrofondurchsage bei laufendem Musikprogramm die Taste AUTOTALK (14) drücken: Ist die Taste gedrückt (LED über der Taste leuchtet), werden bei Mikrofondurchsagen die Pegel der Kanäle 1–4 automatisch um 12dB abgesenkt.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR* INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
Bei nicht gedrückter Taste ist die Talkover-Funktion abgeschaltet.
6 Technische Daten
Eingänge
2 x Mic, mono: ..... 1,5 mV/30 kΩ
2 x Phono, stereo: ..... 3 mV/30 kΩ
6 x Line, stereo: ..... 150 mV/30 kΩ
1 x Return, stereo: ..... 135 mV/30 kΩ
Ausgänge
3 x Master, stereo: ..... 1 V
1 x Record, stereo: ..... 330 mV
1 x Send, stereo: ..... 300 mV
1 x Kopfhörer, stereo: .... ≥ 2 x 8 Ω
Allgemeine Daten
Frequenzbereich: ..... 20 –20 000 Hz
Klirrfaktor: 0,05 %
Störabstand: ....> 50 dB
Klangregler für Kanal 1 – 4
1 x Tiefen: .....+15 dB, -30 dB/50 Hz
1 x Mitten: .....+15 dB, -30 dB/1 kHz
1 x Höhen: .....+15 dB, -30 dB/10 kHz
DJ Mic-Klangregler
1 x Tiefen: ....±15 dB/50 Hz
1 x Höhen: ....±15 dB/10 kHz
Talkover (automatisch): ... -12 dB
Anschluss für Pultleuchte: . 12 V/5 W; 4-pol. XLR
Einsatztemperatur: ..... 0 –40°C
Stromversorgung: ..... 230 V\~/50 Hz
Leistungsaufnahme: ..... 14 VA
Abmessungen: ..... 482 x 222 x 110 mm, 5 HE
Gewicht: 4,3 kg
Änderungen vorbehalten.
CE
6 Technische gegevens
Ingangen
2 x Mic, mono: ..... 1,5 mV/30kΩ
2 x Phono, stereo: ..... 3 mV/30kΩ
6 x Line, stereo: 150mV/30kΩ
1 x Return, stereo: ..... 135mV/30kΩ
Uitgangen
3 x Master, stereo: ..... 1 V
1 x Record, stereo: ..... 330 mV
1 x Send, stereo: .... 300 mV
Talkover (automatisch): ..... -12 dB
Aansluiting voor
paneelverlichting: ..... 12 V/5W; 4pol. XLR
5.6 Talkover-funktion for DJ mikrofonen
Störavständ: ....> 50 dB
