Caractéristiques	Détails
Type de produit	Table de mixage
Nombre de canaux	4 canaux
Connectivité	USB, RCA, XLR, Jack 6,35 mm
Alimentation	Alimentation externe 12V
Dimensions	Largeur : 320 mm, Profondeur : 250 mm, Hauteur : 100 mm
Poids	2,5 kg
Utilisation recommandée	Mixage audio en direct, DJing, enregistrement
Maintenance	Nettoyage régulier des surfaces, vérification des connexions
Réparation	Service après-vente recommandé pour les réparations complexes
Sécurité	Éviter l'exposition à l'humidité, utiliser avec une alimentation stable
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Terminal X4 Reloop

Comment puis-je connecter ma table de mixage Reloop Terminal X4 à mon ordinateur ?

Pour connecter votre Reloop Terminal X4 à votre ordinateur, utilisez un câble USB et branchez-le à l'un des ports USB disponibles sur la table de mixage. L'autre extrémité doit être connectée à un port USB de votre ordinateur.

Pourquoi je n'entends pas de son lorsque je mixe ?

Vérifiez que le volume principal de la table de mixage est réglé correctement. Assurez-vous également que les faders des canaux sont ouverts et que le bon canal est sélectionné. Vérifiez enfin que vos haut-parleurs ou votre système audio sont correctement connectés et fonctionnels.

Comment puis-je configurer mes effets sur la Reloop Terminal X4 ?

Pour configurer les effets, utilisez les boutons dédiés sur la table pour sélectionner et ajuster les effets souhaités. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque effet et son réglage.

Que faire si ma table de mixage ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Assurez-vous également que la prise électrique fonctionne. Si le problème persiste, envisagez de contacter le service client.

Est-il possible d'utiliser la Reloop Terminal X4 avec des logiciels DJ tiers ?

Oui, la Reloop Terminal X4 est compatible avec de nombreux logiciels DJ tiers. Assurez-vous de télécharger les pilotes appropriés et suivez les instructions de configuration pour le logiciel que vous utilisez.

Comment puis-je mettre à jour le firmware de ma Reloop Terminal X4 ?

Visitez le site officiel de Reloop pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le guide de mise à jour pour mettre à jour votre appareil correctement.

Que faire si les jog wheels ne réagissent pas correctement ?

Assurez-vous que les jog wheels ne sont pas en mode 'scratch' ou 'jog' selon ce que vous souhaitez faire. Si le problème persiste, essayez de réinitialiser la table de mixage aux paramètres d'usine.

Comment puis-je nettoyer ma table de mixage Reloop Terminal X4 ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la table. Pour les boutons et les faders, évitez les produits chimiques abrasifs et privilégiez un nettoyant doux. Ne laissez pas de liquide pénétrer dans l'appareil.

MODE D'EMPLOI Terminal X4 Reloop

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Afin d'éviter un Incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

iADVERTENCIA!

Gardez ces instructions pour des utilisations ultérieurs! ¡Conservar para su uso posterior!

www.reloop.com

Reloop Trademark

Global Distribution GmbH

Schuckertstr. 28

48153 Muenster / Germany

© 2012

ATTENTION! Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

SOMMAIRE

CONSIGNES DE SÉCURITÉ ....35

UTILISATION CONFORME ....35

ENTRETIEN ....36

1. INSTALLATION ....36

2. MISE EN SERVICE ....38

3. CONFIGURATION DE L'ORDINATEUR ....38

3.1 Installation du pilote ASIO 38

3.2 Installation Serato DJ Intro 39

3.2.1 Installation Serato DJ Intro / Windows 39

3.2.2 Installation Serato DJ Intro / Mac OSX 40

3.3 Installation Virtual DJ LE 4-Deck Reloop Edition.... 40

3.3.1 Installation Virtual DJ LE 4-Deck Reloop Edition / Windows ..... 40

3.3.2 Installation Virtual DJ LE 4-Deck Reloop Edition /Mac OSX ...... 41

3.4 Prise en charge de Traktor 41

1. UTILISATION 42

4.1 Table des fonctions du logiciel 42

4.2. Fonctions de routage.... 44

4.2.1. Microphone....44

4.2.2. Sources audio externes 44

4.2.3. Sorties 44

1. RÉGLAGES ET TESTS DE L'ÉQUIPEMENT ....44

5.1. Vérification de version du micrologiciel 44

5.2 Variateur DEL 44

5.3 Jog-Sensitivity 44

5.4 Mise à jour du micrologiciel....45

5.5 Affectation des canaux MIDI....45

1. ANNEXE 45

6.1 Configuration minimale du système ....45

6.2 Table d'affectation MIDI....46

6.3 Conseils de dépannage 47

6.4 Caractéristiques....48

Nous vous félicitons d'avoir choisi la console Reloop Terminal Mix 4, preuve de la confiance que vous accordez à notre technologie pour Disc Jockey. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez la Reloop Terminal Mix 4 de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

ATTENTION ! Soyez particulièrement vigilant lors des branchements avec la tension secteur AC 100 - 240 V, 60/50Hz. Une décharge électrique à cette tension peut être mortelle ! La garantie exclu tous les dégâts dus au non-respect des instructions de ce mode d'emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

Cet appareil a quitté l'usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.

Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie.

Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie !

Les fusibles doivent uniquement être remplacés par des fusibles de même type, dotés de caractéristiques de déclenchement et d'un ampérage identique.

Veillez à n'effectuer le raccordement secteur qu'une fois l'installation terminée. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur „OFF“ avant de brancher l'appareil.

Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.

Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arêtes tranchantes lorsque vous installez l'appareil.

Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides!

Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.

Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble !

Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.

Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.

Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers!

Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.

N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.

N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !

Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.

Utilisez l'emballage original pour transporter l'appareil.

Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.

Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.

Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.

Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

UTILISATION CONFORME

Cet appareil est un contrôleur MIDI professionnel avec carte son à 4 voies permettant de commander le logiciel. L'appareil doit pour cela être raccordé à un ordinateur par un câble USB.

Ce produit est certifié pour le branchement sur secteur 100 - 240 V, 60/50 Hz tension alternative par une fiche secteur optionnelle (non comprise dans la fourniture) et est exclusivement conçu pour être utilisé en local fermé.

Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de courts-circuits, incendies, décharge électrique, etc.

Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

ENTRETIEN

Contrôlez régulièrement le bon état de l'appareil (boîtier, cordon) et l'usure éventuelle des molettes et curseurs.

Si vous supposez que l'appareil ne peut plus être utilisé en toute sécurité, mettez l'appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant !

La sécurité d'emploi est susceptible d'être affectée lorsque l'appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorable ou après une forte sollicitation de transport.

1. INSTALLATION

T2 T3 T4 T9 T10 T11 T12 T13 T14 T15 T16 T17 T23 serato T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 T37 T38 T40 T41 T42 T43 T44 T45 T46 T47 T48 T49 T50 T51 T52 T53 T54 T55 T56 T57 T58 T59 T60 T61 T62 T63 T64

www.crdio.com 1980/01/19 HDL00P 224V/01 SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MSCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCA SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCI SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM SERIAL MCGM

terminolmix4 F53 F55 F7 F8 F9 F10 F6 L3 F59 A F59 F59 SERATO FELOOP SERATO

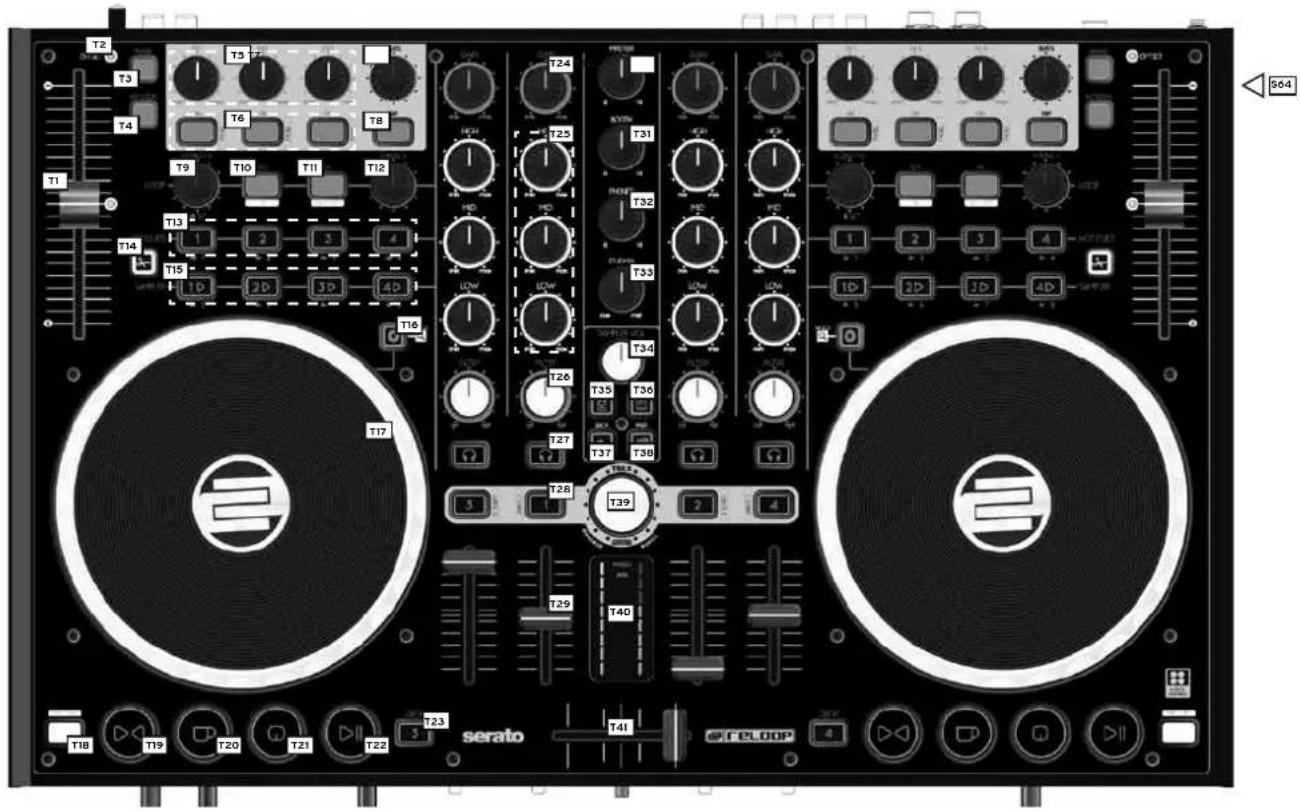

FACE SUPÉRIEURE DE L'APPAREIL :

ÉLÉMENT DÉSIGNATION DÉSIGNATION		2ÈME FONCTION
T1 Pitch Fader
T2 DEL Offset
T3 Range
T4 Keylock
T5 Paramètre d'effet
T6 Touches FX On Touche de changement
		d'effet
T7 FX Tempo
T8 Touche Tap
T9 Longueur de boucle
T10 Décalage du début d'une boucle		Touche Loop In
T11 Décalage de la fin d'une boucle		Touche Loop Out
T12 Décalage de boucle
T13 Touches Hot Cue Effacer Hot-Cue
T14 Touche Slice
T15 Banc d'échantillons
T16 Touche de mode Jog Wheel
T17 Jog Wheel
T18 Touche Maj
T19 Touche de synchronisation
T20 Touche Cup
T21 Touche Cue

FACE SUPÉRIEURE DE L'APPAREIL :

ÉLÉMENT DÉSIGNATION DÉSIGNATION	2ÈME FONCTION
T22 Touche Play/Pause
T23 Sélecteur de platine
T24 Régieur de gain
T25 Régieur EQ
T26 Régieur de filtre
T27 Touche Monitor-CUE
T28 Touche Load Touche Fader Start
T29 Curseur Inéaire
T30 Volume Master
T31 Volume Booth
T32 Volume du casque
T33 Enchaînement CUE-Mix
T34 Régieur de volume du sampler
T35 Touche Crates
T36 Touche View
T37 Touche Back
T38 Touche Preparation
T39 Navigation dans la piste Navigation dans les dossiers
T40 VU-mètre
T41 Crossfader

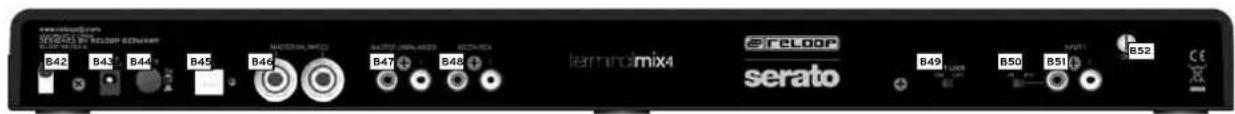

FACE ARRIÈRE DE L'APPAREIL
ÉLÉMENT DÉSIGNATION

B42 Décharge de traction du câble secteur

B43 Connecteur du bloc secteur (DC 6 V/1,5 A)

B44 Interrupteur marche/arrêt

B45 Port USB

B46 Sortie Master Balanced 6,3 mm

B47 Sortie Master Unbalanced coaxiale

B48 Sortie Booth Unbalanced coaxiale

B49 Touche Verr. Maj

B50 Commutateur Line/Phono

B51 Entrée coaxiale 1

B52 Vis de mise à la terre

FACE AVANT DE L'APPAREIL
ÉLÉMENT DÉSIGNATION

F53 Connecteur de microphone jack 6,3 mm

F54 Volume du microphone

F55 Égaliseur microphone

F56 Sélecteur de routage du microphone

F57 Sélecteur de routage Entrée 1

F58 Volume Entrée 1

F59 Crossfader sélecteur de platine

F60 Courbe de Crossfader

F61 Égaliseur casque

F62 Connecteur de casque jack 3,5 mm

F63 Connecteur de casque jack 6,3 mm

FACE LATÉRALE DE L'APPAREIL
ÉLÉMENT DÉSIGNATION

S64 Kesington Lock

2. MISE EN SERVICE

Commencer par éteindre l'appareil avec l'interrupteur marche/arrêt -B56- situé sur la face arrière. Raccorder ensuite le câble USB fourni au port -B57- situé sur la face arrière de l'appareil et à un port USB libre de votre ordinateur.

3. CONFIGURATION DE L'ORDINATEUR

Afin d'assurer le bon fonctionnement de l'appareil sous Windows, l'installation d'un pilote est requise. Sous Mac OSX, il n'est pas nécessaire d'installer un pilote. Veiller à fermer tous les autres programmes avant d'installer le pilote. Respecter strictement les instructions ci-dessous.

3.1 Installation du pilote ASIO

Insérer le cédérom d'installation livré dans votre lecteur. Sélectionner le pilote adapté pour votre système dans le répertoire „Drivers“ et lancer l'installation par un double-clic.

Conseil : Vous pouvez toujours télécharger la dernière version d'un pilote sur le site Reloop. Consulter le chapitre „Mises à jour & support“ pour de plus amples informations.

NOTE! Vous devez posséder les droits d'administrateur pour lancer l'installation du pilote. Autrement, l'installation échoue et un message d'erreur est affiché.

Si vous utilisez Windows Vista ou Windows 7, effectuer un clic sur le bouton droit de la souris et sélectionner ensuite „Exécuter en tant qu'administrateur" pour lancer l'installation.

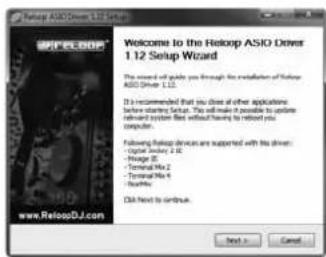

1. Vérifier que tous les autres programmes sont fermés et cliquer sur „Next >".

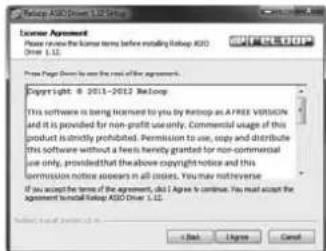

1. Lire attentivement le contrat de licence et l'accepter en cliquant sur „I Agree“.

1. Sélectionner à présent le chemin d'installation du pilote et cliquer ensuite sur „Install”.

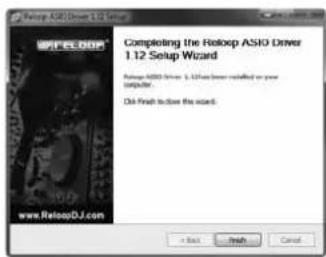

1. L'installation est alors exécutée. À la fin de l'installation, cliquez sur „Finish". Il n'est pas nécessaire de redémarrer l'ordinateur.

3.2 Installation Serato DJ Intro

3.2.1 Installation Serato DJ Intro / Windows

Le cédérom d'installation ci-joint contient le répertoire „Serato DJ Intro“. Accéder au répertoire et sélectionner le fichier d'installation respectif pour votre système d'exploitation. Lancer ensuite l'installation par un double-clic sur le fichier.

NOTE! Vous devez posséder les droits d'administrateur pour lancer l'installation du pilote. Autrement, l'installation échoue et un message d'erreur est affiché.

Si vous utilisez Windows Vista ou Windows 7, effectuer un clic sur le bouton droit de la souris et sélectionner ensuite „Exécuter en tant qu'administrateur" pour lancer l'installation.

1. Vérifier que tous les autres programmes sont fermés et cliquer sur „Next >“.

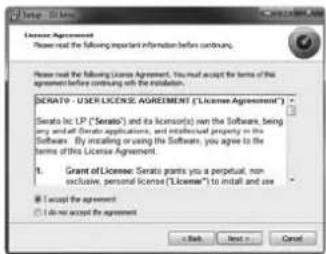

1. Lire attentivement le contrat de licence et l'accepter en sélectionnant „I accept the agreement“ et en cliquant ensuite sur „Next >“.

1. Sélectionner le chemin d'installation du pilote et cliquer sur „Install“.

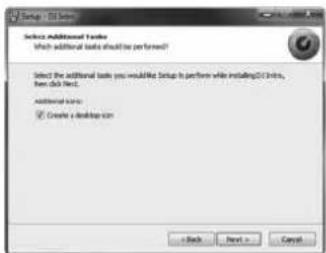

1. Si vous ne désirez pas d'icône sur votre Bureau, décochez la case „Create a desktop icon“ et cliquez sur „Next >”.

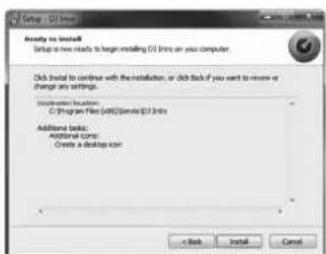

1. Cliquer maintenant sur „Install“ pour lancer l'installation.

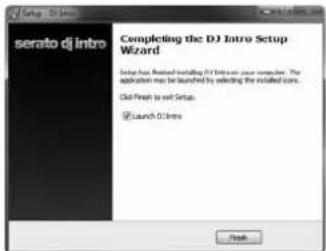

1. Lorsque l'installation est achevée, vous pouvez démarrer Serato DJ Intro en cliquant sur „Finish“.

3.2.2 Installation Serato DJ Intro / Mac OSX

Le cédérom d'installation ci-joint contient le répertoire „Serato DJ Intro". Accéder au répertoire et sélectionner le fichier d'installation respectif pour votre système d'exploitation. Lancer ensuite l'installation par un double-clic sur le fichier.

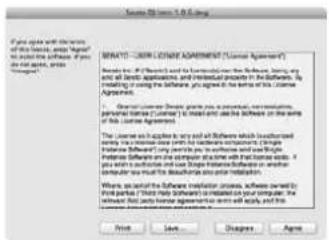

1. Lire attentivement le contrat de licence et l'accepter en cliquant sur „I Agree“.

serato dj intro Serato DJ intro

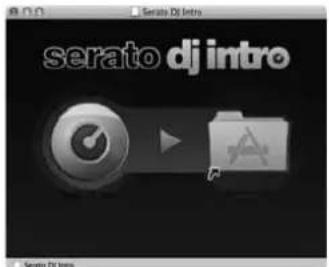

1. Glisser à présent le fichier „Serato DJ Intro" dans votre dossier „Programme“.

2. Vous pouvez ensuite démarrer Serato DJ Intro dans votre dossier „Programme“.

3.3 Installation Virtual DJ LE 4-Deck Reloop Edition

3.3.1 Installation Virtual DJ LE 4-Deck Reloop Edition / Windows

Le cédérom d'installation ci-joint contient le répertoire „Virtual DJ LE (Terminal Mix 4)“. Accéder au répertoire et sélectionner le fichier d'installation respectif pour votre système d'exploitation. Lancer ensuite l'installation par un double-clic sur le fichier.

NOTE! Vous devez posséder les droits d'administrateur pour lancer l'installation du pilote. Autrement, l'installation échoue et un message d'erreur est affiché.

Si vous utilisez Windows Vista ou Windows 7, effectuer un clic sur le bouton droit de la souris et sélectionner ensuite „Exécuter en tant qu'administrateur" pour lancer l'installation.

1. Vérifier que tous les autres programmes sont fermés et cliquer sur „Next >“.

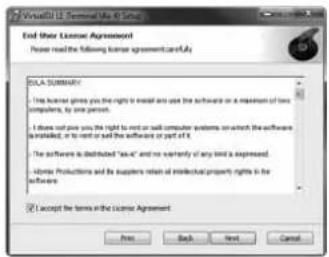

1. Lire attentivement le contrat de licence et l'accepter en sélectionnant „I accept the terms in the License Agreement" et en cliquant ensuite sur „Next“.

1. Cliquer à présent sur „Typical“.

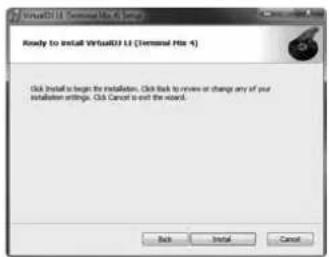

1. Cliquer maintenant sur „Install“ pour lancer l'installation.

2. Lorsque l'installation est achevée, vous pouvez démarrer Virtual DJ en cliquant sur „Finish".

3.3.2 Installation Virtual DJ LE 4-Deck Reloop Edition /Mac OSX

Le cédérom d'installation ci-joint contient le répertoire „Virtual DJ LE (Terminal Mix 4)”. Accéder au répertoire et sélectionner le fichier d'installation respectif pour votre système d'exploitation. Lancer ensuite l'installation par un double-clic sur le fichier.

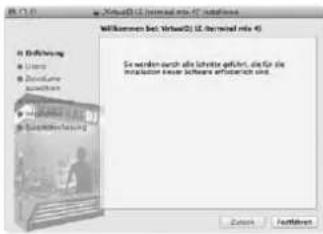

1. L'assistant vous guide à travers l'installation. Cliquer sur „Fortfahren“.

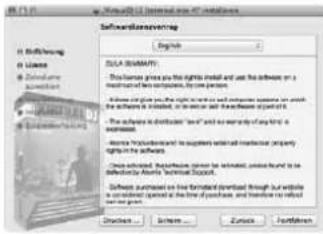

1. Lire attentivement le contrat de licence et cliquer sur „Fortfahren“.

1. Sélectionner l'emplacement de l'installation et cliquer sur „Installieren".

Visual UI Software v6 installments VisualUI UI Software v6 installments 0 Installment 0 License 0 Sublease Installations 0 Installments 0 Installments Aktualisierte Programme registriessen ... Cancel Install... OK

1. Lorsque l'installation est achevée, vous pouvez démarrer votre Virtual DJ LE 4-Deck Reloop Edition.

3.4 Prise en charge de Traktor

Reloop met à disposition des mappages Traktor (4-Deck, 2-Deck 2-Sample-Decks), que vous pouvez télécharger dans notre forum. Notre forum contient également une notice explicative sur l'intégration des mappages.

http://www.reloopdj.com/forum

4. UTILISATION

4.1 Table des fonctions du logiciel

Après avoir raccordé le contrôleur Reloop Terminal Mix 4 et correctement configurée dans le logiciel DJ, vous pouvez à présent l'utiliser. Tenir compte des quelques différences entre Virtual DJ LE 4-Deck Reloop Edition et Serato DJ Intro. Consultez la table pour vérifier si les fonctions sont disponibles dans votre logiciel DJ sélectionné.

FACE SUPÉRIEURE DE L'APPAREIL :
ÉLÉMENT	FONCTION FONCTION AVEC TOUCHE MAJ ENFONCÉE -T18-
T1 Pitch Fader	Permet de régler la vitesse sur la platine actuelle (voir -T23-). (Intro : Y, Virtual DJ : Y)
T2 DEL Offset	Changer la platine (voir -T23-) et déplacer le Pitch Fader pour mémoriser la valeur. La DEL indique si le Pitch Fader n'est pas à sa valeur initiale lors du changement inverse. (Intro : Y, Virtual DJ : Y)
T3 Range	Vous pouvez sélectionner les Pitch Fader Ranges suivantes : Virtual DJ : 6 %, 8 %, 10 %, 12 %, 20 %, 25 %, 33 %, 50 %, 100 % ; Intro : 8 %, 16 %, 50 %.
T4 Keylock	Keylock (dés)activé. (Virtual DJ : Y, Serato : Y)
T5 Paramètre d'effet	Modifie le paramètre d'effet de l'effet sélectionné dans la fente respective. (Virtual DJ : Y, Serato : Y)
T6 Touche	FX OnActive l'effet sélectionné dans la fente respective. (Virtual DJ : Y, Serato : Y)	Touche de changement d'effetEnfoncer pour changer l'effet dans la fente respective. (Virtual DJ : Y, Serato : X)
T7 FX Tempo	Serato : modifie la vitesse d'effet de tous les effets.Virtual DJ : exécute un Beatjump avant/arrière.
T8 Touche	TapSerato : définit le tempo pour la section d'effets.Virtual DJ : définit le tempo pour la piste chargée.
T9 Longueur de boucle	Tourner l'encodeur pour varier la longueur d'une boucle définie. Enfoncer l'encodeur règle une boucle automatique avec la longueur de boucle paramétrée, sans devoir définir manuellement le point final de la boucle. (Virtual DJ : Y, Serato : Y)
T10 Décalage	du début d'une boucleSerato : définit un point Loop-In. Si une boucle est définie, une nouvelle pression sur la Jog Wheel permet de décaler le point Loop-In.Virtual DJ : définit un point Loop-In. Si une boucle est définie, elle peut être réduite.	Loop-InRègle manuellement le point initial d'une boucle. (Virtual DJ : Y, Serato : N)
T11 Décalage	de la fin d'une boucleSerato : définit un point Loop-Out. La pression suivante sur la Jog Wheel permet de décaler le point Loop-Out.Virtual DJ : définit un point Loop-Out et agrandit la boucle à la prochaine pression.	Loop-OutRègle manuellement le point final d'une boucle.La platine est alors en mode Loop, la pression suivante annule le mode Loop. (Virtual DJ : Y, Serato : Y)
T12 Décalage	de boucleTourner pour déplacer la boucle du côté gauche ou droit. (Virtual DJ : Y, Serato : N)
T13 Touches	Hot CuePermettent de commander les 4 Hot Cues d'une piste. Si une Hot Cue n'est pas affectée (pas de feedback par DEL), appuyer sur une touche -T13- pour l'affecter à la position actuelle de la piste. (Virtual DJ : Y, Serato : Y) // Dans Virtual DJ, appuyer sur la touche Slice -T14- pour étendre les Hot Cues à 5-8.	Effacer Hot-CueLorsqu'une Hot Cue est enfoncée en mode Maj, cette Hot Cue est effacée. (VirtualDJ: Y, Serato: Y)
T14 Touche	SliceLorsque cette touche est enfoncée, la Hot Cue et la gamme d'échantillons sont étendus à 5-8. (Virtual DJ : Y, Serato : N)
T15 Banc d'échantillons	Serato : lecture d'un échantillon chargé. Appuyer de nouveau pour rellre l'échantillon depuis le début.Virtual DJ : lecture d'un échantillon chargé. Appuyer de nouveau pour arrêter l'échantillon.	Banc d'échantillonsSerato : Arrête l'échantillon et repasse au début. Virtual DJ : Reprend la lecture de l'échantillon depuis le début.
T16 Touche	de mode Jog Wheel(Dés)active le mode Scratch de la Jog Wheel. Enfoncer la touche pour rechercher dans la piste avec la Jog Wheel. Lorsque la DEL est éteinte, la Jog Wheel est en mode Pitchbend. (Virtual DJ : Y, Serato : Y)
T17 Jog Wheel	Permet de commander diverses fonctions. Consulter la touche de mode Jog Wheel -T16-. (Virtual DJ : Y, Serato : Y)
T18 Touche	MajEnfoncer cette touche pour changer l'affectation de tous les éléments de commande de l'appareil. L'affectation actuelle est indiquée dans la colonne droite de cette table. (Virtual DJ : Y, Serato : Y)
T19 Touche	de synchronisationAdapte le tempo de la piste actuelle à celui de la platine Master. (Virtual DJ : Y, Serato : Y)
T20 Touche	CUPRetourne au dernier point Cue réglé et lance la lecture à partir de ce point. (Virtual DJ : Y, Serato : Y)
T21 Touche	CueLorsque la platine est en mode de lecture, la piste retourne au dernier point Cue réglé. Appuyer de nouveau pour lancer la lecture tant que la touche reste enfoncée. Si la platine est en mode Pause, un nouveau point Cue est réglé à l'endroit actuel. (Virtual DJ : Y, Serato : Y)
T22 Touche	Play/PauseLance ou pause la lecture de la piste. (Virtual DJ : Y, Serato : Y)
T23 Sélecteur de platineCette touche permet de sélectionner les platines pour les commander. (Virtual DJ : Y, Serato : N)
T24 Régieur de gainPermet de régler le niveau d'entrée du canal respectif. (Virtual DJ : Y, Serato : Y)
T25 Régieur EQSert à ajuster les graves/médiums/aigus. (Virtual DJ : Y, Serato : Y)
T26 Régieur de filtreAjuste le filtre du canal. Tourner le régleur à gauche pour activer le filtre LowPass ; tourner à droite pour activer le filtre HiPass. (Virtual DJ : Y, Serato : Y)
T27 Cue-MonitorSert à pré-écouter la platine sélectionnée. (Virtual DJ : Y, Serato : Y)
T28 Touche	LoadAppuyer sur cette touche pour charger la piste sélectionnée sur la platine respective. (Virtual DJ : Y, Serato : Y)	Touche Fader StartLorsque cette fonction est active, la piste peut être lancée en remontant le curseur linéaire -T29-. Lorsque le curseur linéaire est ramené vers le bas, la piste retourne au point Cue. (Virtual DJ : Y, Serato : N)
T29 Curseur linéaireLe curseur linéaire sert à ajuster le volume des canaux. (Virtual DJ : Y, Serato : Y)
T30 Volume	MasterPermet de régler le volume de sortie Master. Ce régleur est analogique et n'envoie aucun signal MIDI. (Virtual DJ : Y, Serato : Y)
T31 Volume	BoothPermet de régler le volume de sortie Booth. Ce régleur est analogique et n'envoie aucun signal MIDI. (Virtual DJ : Y, Serato : Y)
T32 Volume	du casquePermet de régler le volume du casque. Ce régleur est analogique et n'envoie aucun signal MIDI. (Virtual DJ : Y, Serato : Y)
T33 Enchaînement CUE-MixLe régleur Cue-Mix sert à simuler un pré mixage dans le casque. La position droite permet d'écouter le signal Master et la position gauche le signal CUE. (Virtual DJ : Y, Serato : Y)
T34 Volume	SamplerRègle le volume de l'échantillon. (Virtual DJ : Y, Serato : Y)
T35 Touche	CratesRetourne à la navigation dans les dossiers. Appuyer de nouveau pour ouvrir ou fermer un dossier. (Virtual DJ : Y, Serato : N)
T36 Touche	ViewChange l'affichage entre Browser, Effects, Samples, Record. (Virtual DJ : Y, Serato : N)
T37 Touche	BackSerato : retourne à l'affichage Crates.Virtual DJ : change l'affichage entre Browser, Effects, Samples, Record.
T38 Touche	PreparationMaximise l'affichage de la liste de lecture. (Virtual DJ : Y, Serato : N)
T39 Navigation dans la pisteDans la navigation dans les dossiers ou dans l'affichage de la liste de lecture, tourner le régleur pour naviguer. (Virtual DJ : Y, Serato : Y)
T40 VU-mètreLe VU-mètre indique le niveau de sortie sur la sortie Master.
T41 CrossfaderCe régleur permet d'enchaîner les platines. Voir aussi -F59-.

4.2. Fonctions de routage

Le Terminal Mix 4 dispose de diverses possibilités de routage pour pouvoir raccorder un équipement existant.

4.2.1. Microphone

La face avant de l'appareil permet le branchement d'un microphone avec une fiche jack 6,3 mm -F53-. À côté d'un régleur de volume -54- se trouve un sélecteur de routage -56- permettant de définir les options de routage suivantes pour le microphone :

SW = Signal du microphone routé dans le logiciel.

MST = Signal du microphone directement routé vers la sortie Master de l'appareil.

NOTE! Serato DJ Intro et Virtual DJ LE Reloop Edition ne permettent pas de router le signal du microphone dans le logiciel.

Vous pouvez également manipuler le signal du microphone avec l'égaliseur intégré -F55-.

4.2.2. Sources audio externes

Vous pouvez raccorder une source audio externe sur la face arrière du Terminal Mix 4 par un câble coaxial -B51- et l'intégrer dans le contrôleur. Là aussi, vous pouvez directement diriger le signal sur la sortie Master ou le router dans un logiciel.

Pour diriger le signal directement sur la sortie Master, positionner le sélecteur de routage d'entrée -F57- sur MST sur la face avant de l'appareil. Vous pouvez à présent régler le niveau d'entrée avec le régleur de volume -F58-. En plus, vous pouvez raccorder une platine vinyle à côté d'une source Line-In. Pour cela, positionner le commutateur Line/Phono -B50- sur „PH“ sur la face arrière de l'appareil.

Si vous désirez router le signal dans un logiciel, positionner le sélecteur de routage d'entrée -F57- sur „SW“.

NOTE! Serato DJ Intro et Virtual DJ LE Reloop Edition ne permettent pas de router le signal de la source externe dans le logiciel.

4.2.3. Sorties

Le Terminal Mix 4 est équipé de trois canaux de sortie stéréo sur sa face arrière.

Master 1 -B47- en tant que sortie coaxiale ainsi que Master 2 -B46- en tant que sortie jack symétrique 6,3 mm sont réglées par l'encodeur de volume Master -T30-.

La sortie Booth -B48- en tant que sortie coaxiale est réglée par le régleur Booth -T31-.

5. RÉGLAGES ET TESTS DE L'ÉQUIPEMENT

Vous pouvez effectuer certains réglages et tests directement sur la console Jockey 3 sans recourir à votre ordinateur. Certains points vont à présent être expliqués plus en détail.

5.1. Vérification de version du micrologiciel

Procéder comme suit pour consulter la version actuelle du micrologiciel de votre Terminal Mix 4 :

1. Vérifier que votre Terminal Mix 4 est éteint (voir position de l'interrupteur marche/arrêt -B44-).

2. Enfoncer TRAX + CRATES + VIEW et allumer l'appareil.

Trois différents états de DEL regroupés dans trois zones (X.YZ) sont alors affichés sur l'appareil.

ZONE X ZONE Y ZONE Z

Ajouter toutes les DEL allumées dans la zone Hot Cue gauche -T13-, Sample -T15- + Touche de mode Jog Wheel -T16-. Si rien ne s'affiche dans ces zones, cela correspond à la valeur O.

Ajouter toutes les DEL allumées dans la zone Hot Cue droite -T13-, Sample -T15- + Touche de mode Jog Wheel -T16-. Si rien ne s'affiche dans ces zones, cela correspond à la valeur 0.

Ajouter toutes les DEL allumées dans la section Transport -T19- - -T23-. Si rien ne s'affiche dans cette zone, répéter les étapes 1 & 2.

Exemple : Pas de DEL allumées dans la zone X, 1 DEL allumée dans la zone Y et 3 DEL allumées dans la zone Z : la version de micrologiciel est 0.13. Appuyer de nouveau sur l'encodeur TRAX -T39- pour redémarrer l'appareil.

5.2 Variateur DEL

Vous pouvez ajuster l'intensité de toutes les DEL. En même temps, vous pouvez vérifier le bon fonctionnement de toutes les DEL.

1. Vérifier que votre Terminal Mix 4 est éteint (voir position de l'interrupteur marche/arrêt -B44-).

2. Enfoncer TRAX + BACK + PREP et allumer l'appareil.

Tourner l'encodeur TRAX -T39- et régler ensuite l'intensité des DEL. Appuyer de nouveau pour mémoriser le réglage et redémarrer l'appareil.

5.3 Jog-Sensitivity

Le Terminal Mix 4 permet de modifier la sensibilité de la Jog Wheel.

1. Vérifier que votre Terminal Mix 4 est éteint (voir position de l'interrupteur marche/arrêt -B44-).
2. Enfoncer TRAX + BACK + CRATES et allumer l'appareil.
3. Tourner l'encodeur MOVE -T12- de la platine A pour régler la valeur désirée sur la Jog Wheel A.
4. Tourner l'encodeur MOVE -T12- de la platine B pour régler la valeur désirée sur la Jog Wheel B.

Vous disposez en tout de 10 réglages qui sont affichés par la DEL d'état dans la zone Hot Cue + Sample. Appuyer de nouveau l'encodeur Trax pour mémoriser le réglage et redémarrer l'appareil.

Mise à jour du micrologiciel/Windows, MAC OSX

Le micrologiciel de votre Terminal Mix 4 peut faire l'objet d'une mise à jour. Ceci permet d'effectuer ultérieurement des modifications, mais également d'ajouter de nouvelles fonctions. La dernière version est disponible sous : www.reloopdj.com/forum

5.4 Mise à jour du micrologiciel

1. Vérifier que votre Terminal Mix 4 est éteint (voir position de l'interrupteur marche/arrêt -B44-) et que tous les programmes sont fermés.
2. Enfoncer TRAX + LOAD A + LOAD B (-T28-) et allumer l'appareil. L'appareil est alors en mode de mise à jour du micrologiciel.
3. Insérer le cédérom d'installation livré dans votre lecteur. Dans le dossier „Firmware“, sélectionner l'outil UsbUpgDataApp_v**.jar et lancer le programme par un double-clic.
4. Ouvrir ensuite le fichier de micrologiciel respectif pour votre appareil en cliquant sur „Open File“.
5. Exécuter à présent la mise à jour du micrologiciel en cliquant sur le bouton „Start“.

Le transfert du nouveau micrologiciel démarre et peut durer plusieurs minutes. L'appareil affiche à présent l'état actuel de la mise à jour sur les touches Hot Cue. Lorsque la mise à jour est correctement achevée, l'appareil exécute un redémarrage.

5.5 Affectation des canaux MIDI

ATTENTION ! Par défaut, le Terminal Mix 4 est configuré sur les canaux MIDI 1-4. La platine A est alors affectée au canal 1, la platine B au canal 2, la platine C au canal 3 et la platine D au canal 4. Les mappages officiels fournis par Reloop sont conçus pour la configuration par défaut. Normalement, il n'est donc pas nécessaire de les modifier.

Si cependant vous désirez configurer les platines sur les combinaisons de canaux MIDI 5 à 8, 9 à 12 ou 13 à 16, procédez comme suit :

1. Vérifier que votre Terminal Mix 4 est éteint (voir position de l'interrupteur marche/arrêt -B44-).
2. Enfoncer l'encodeur TRAX -T39- pendant plus de 3 secondes.
3. La zone Hot Cue gauche -T13- affiche alors le canal MIDI actuel. Pour procéder aux modifications, consulter la table ci-dessous et appuyer sur la touche Hot Cue respective.

COMBINAISON DE CANAUX MIDI TOUCHE HOT CUE
1-4 1
5-8 2
9-12 3
13-16 4

1. Pour appliquer la modification, relâcher l'encodeur TRAX -T39-. Le réglage est alors mémorisé.

6. ANNEXE

6.1 Configuration minimale du système

PC MAC
Windows® XP (dernier Service Pack, 32 bits), Windows Vista®/Windows® 7 (dernier Service Pack, 32/64 bits)Intel® Pentium 4® 2.4 GHz ou Intel® CoreTM DuoRAM 2 GO	Mac OS® X 10.5 ou meilleurIntel® CoreTM DuoRAM 2 GO

6.2 Table d'affectation MIDI

												SHIFT + SHIFT +
NO.	ITEMS	MS TYPE DECK A DECK B DECK	C DECK D SW	NOTE VR	CC SW NOTE	E VR CC	LED NOTE	LED NOTE
									HEX	HEX HEX	HEX		HEX		HEX
1	RANGE		SW/LED	CH 1	CH 2	CH3	CH 4	1	1	-	-	71	47	-	-	1	1	71
2	KEY LOCK		SW/LED	CH 1	CH 2	CH 3	CH 4	2	2	-	-	72	48	-	-	2	2	72
3	FX1		VR	CH 1	CH 2	CH 1	CH 2	-	-	3	3	-	-	73	49	-	-	-
4	FX2		VR	CH 1	CH 2	CH 1	CH 2	-	-	4	4	-	-	74	4A	-	-	-
5	FX3		VR	CH 1	CH 2	CH 1	CH 2	-	-	5	5	-	-	75	4B	-	-	-
6	BEATS		SW/ENC	CH 1	CH 2	CH 1	CH 2	6	6	6	6	76	4C	76	4C	-	-	-
7	FX_SEL1		SW/LED	CH 1	CH 2	CH 1	CH 2	7	7	-	-	77	4D	-	-	7	7	77
8	FX_SEL2		SW/LED	CH 1	CH 2	CH 1	CH 2	8	8	-	-	78	4E	-	-	8	8	78
9	FX_SEL3		SW/LED	CH 1	CH 2	CH 1	CH 2	9	9	-	-	79	4F	-	-	9	9	79
10	TAP		SW/LED	CH 1	CH 2	CH 1	CH 2	10	A	-	-	80	50	-	-	10	A	80
11	LOOP LENGTH		SW/ENC	CH 1	CH 2	CH 3	CH 4	11	B	11	B	81	51	81	51	-	-	-
12	LOOP IN		SW/LED	CH 1	CH 2	CH 3	CH 4	12	C	-	-	82	52	-	-	12	C	82
13	LOOP OUT		SW/LED	CH 1	CH 2	CH 3	CH 4	13	D	-	-	83	53	-	-	13	D	83
14	LOOP MOVE		SW/ENC	CH 1	CH 2	CH 3	CH 4	14	E	14	E	84	54	84	54	-	-	-
15	DELETE		SW/LED	CH 1	CH 2	CH 3	CH 4	15	F	-	-	85	55	-	-	-	-	-
16	HOT CUE1(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	16	10	-	-	86	56	-	-	16	10	86
17	HOT CUE2(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	17	11	-	-	87	57	-	-	17	11	87
18	HOT CUE3(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	18	12	-	-	88	58	-	-	18	12	88
19	HOT CUE4(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	19	13	-	-	89	59	-	-	19	13	89
20	SAMPLE1(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	20	14	-	-	90	5A	-	-	20	14	90
21	SAMPLE2(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	21	15	-	-	91	5B	-	-	21	15	91
22	SAMPLE3(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	22	16	-	-	92	5C	-	-	22	16	92
23	SAMPLE4(DELETE OFF)		SW/LED	CH 1	CH 2	CH 3	CH 4	23	17	-	-	93	5D	-	-	23	17	93
24	HOT CUE1(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	24	18	-	-	94	5E	-	-	24	18	94
25	HOT CUE2(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	25	19	-	-	95	5F	-	-	25	19	95
26	HOT CUE3(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	26	1A	-	-	96	60	-	-	26	1A	96
27	HOT CUE4(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	27	1B	-	-	97	61	-	-	27	1B	97
28	SAMPLE1(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	28	1C	-	-	98	62	-	-	28	1C	98
29	SAMPLE2(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	29	1D	-	-	99	63	-	-	29	1D	99
30	SAMPLE3(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	30	1E	-	-	100	64	-	-	30	1E	100
31	SAMPLE4(DELETE ON)		SW/LED	CH 1	CH 2	CH 3	CH 4	31	1F	-	-	101	65	-	-	31	1F	101
32	HOLD		SW/LED	CH 1	CH 2	CH 3	CH 4	32	20	-	-	102	66	-	-	-	-	-
33	SHIFT		SW/LED	CH 1	CH 2	CH 1	CH 2	33	21	-	-	-	-	-	-	-	-	-
34	SYNC		SW/LED	CH 1	CH 2	CH 1	CH 2	34	22	-	-	104	68	-	-	34	22	104
35	CUP		SW/LED	CH 1	CH 2	CH 3	CH 4	35	23	-	-	105	69	-	-	35	23	105
36	CUE		SW/LED	CH 1	CH 2	CH 3	CH 4	36	24	-	-	106	6A	-	-	36	24	106
37	PLAY/PAUSE		SW/LED	CH 1	CH 2	CH 3	CH 4	37	25	-	-	107	6B	-	-	37	25	107
38	DECK		SW/LED	CH 1	CH 2	CH 3	CH 4	38	26	-	-	-	-	-	-	-	-	-
39	JOG WHEEL(HOLD Off)		SW/ENC	CH 1	CH 2	CH 3	CH 4	39	27	39	27	109	6D	-	-	-	-	-
40	JOG WHEEL(HOLD On)		SW/ENC	CH 1	CH 2	CH 3	CH 4	40	28	40	28	110	6E	-	-	-	-	-
41	JOG WHEEL(HOLD)		SW/ENC	CH 1	CH 2	CH 3	CH 4	41	29	41	29	111	6F	-	-	-	-	-
42	PITCH BEND(middle)		VR	CH 1	CH 2	CH 3	CH 4	42	2A	-	-	-
43	GAIN		VR	CH 1	CH 2	CH 3	CH 4	-	-	43	2B	-
44	HIGH(minimum)		VR	CH 1	CH 2	CH 3	CH 4	44	2C	44	2C	114	72	114	72
45	MID(minimum)		VR	CH 1	CH 2	CH 3	CH 4	45	2D	45	2D	115	73	115	73
46	LOW(minimum)		VR	CH 1	CH 2	CH 3	CH 4	46	2E	46	2E	116	74	116	74
47	FILTER(middle)		VR	CH 1	CH 2	CH 3	CH 4	47	2F	47	2F	117	75	117	75
48	CH CUE		SW/LED	CH 1	CH 2	CH 3	CH 4	48	30
49	CH FADER		VR	CH 1	CH 2	CH 3	CH 4
50	FADER START		SW/LED	CH 1	CH 2	CH 3	CH 4	50	32
51	CUE MIX		VR	CH 1	CH 1	CH 1	CH 1
52	AMPLER VOL		VR	CH 1	CH 1	CH 1	CH 1
53	CREATES		SW/LED	CH 1	CH 1	CH 1	CH 1
54	VIEW		SW/LED	CH 1	CH 1	CH 1	CH 1
55	BACK		SW/LED	CH 1	CH 1	CH 1	CH 1
56	PREP		SW/LED	CH 1	CH 1	CH 1	CH 1
57	TRAX		SW/ENC	CH 1	CH 1	CH 1	CH 1
58	CROSS FADER		VR	CH 1	CH 1	CH 1	CH 1
59	CF A A		SW	CH 1	CH 1	CH 1	CH 1
60	CF A THRU		SW	CH 1	CH 1	CH 1	CH 1
61	CF A B		SW	CH 1	CH 1	CH 1	CH 1
62	CF B A		SW	CH 1	CH 1	CH 1	CH 1
63	CF B THRU		SW	CH 1 CH 1 CH 1

6.3 Conseils de dépannage

Si vous avez des problèmes lors de l'utilisation de votre Reloop Jockey 3, consultez cette ressource en premier recours pour dépanner :

SYMPTÔME CAUSES POSSIBLES DÉPANNAGE

Causes possibles Branchement incorrect du câble USB ou de la fiche secteur.	Vérifier le branchement correct du câble USB sur un port USB de votre ordinateur et sur le port USB -B45- de votre Terminal Mix 4
Dépannage La tension d'alimentation est trop faible. Brancher l'ordinateur sur une prise sécurisée. Vous pouvez en supplément raccorder un bloc d'alimentation externe (1,5 A, 6 V).
Impossible de sélectionner toutes les sorties de l'interface audio intégrée dans le logiciel pour DJ.	Le pilote ASIO n'est pas installé correctement.	Veuillez réinstaller le pilote ASIO. Lire pour cela la section „Installation du pilote ASIO“ du chapitre „Configuration de l'ordinateur“.
Le son de l'interface audio est déformé.	- Le pilote ASIO n'est pas utilisé.- Les réglages „Performance“ ne correspondent pas à la performance de l'ordinateur.	- Vérifier que le pilote ASIO est installé et aussi utilisé. Lire pour cela la section „Installation du pilote ASIO“ du chapitre „Configuration de l'ordinateur”.- Il se peut également que la performance de l'ordinateur disponible doive être reconfigurée dans le dialogue de réglage du pilote ASIO. Ouvrir pour cela Reloop ASIO-Settings et augmenter „ASIO Buffer“.
En cas de problèmes autres que ceux ici décrits.	Causes diverses. Consulter la page www.reloop	dj.com/forum, afin d'obtenir une assistance pour vos produits Reloop.

6.4 CARACTÉRISTIQUES

La plausibilité et l'exactitude des données suivantes du fabricant ne sont pas contrôlées par la société Global Distribution GmbH :

Sous réserve de modifications techniques.

Toutes les illustrations sont similaires.

Aucune responsabilité pour les erreurs d'impression.

FACE SUPÉRIEURE DE L'APPAREIL :
