BEDIENUNGSANLEITUNG Terminal X4 Reloop
Lesen Sie sich vor der ersten Inbetrlebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetrlebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Instruction Manual
CAUTION!
Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!
WARNING!
Für weiteren Gebrauch aufbewahren!
ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
INHALTSVERZEICHNIS
SICHERHEITSHINWEISE ....3
BESTIMMUNGSGEMÄSSE VERWENDUNG....3
WARTUNG......4
-
AUFBAU 4
-
INBETRIEBNAHME 6
-
COMPUTER KONFIGURATION ......6
3.1 ASIO-Treiber Installation 6
3.2 Serato DJ Intro Installation ....7
3.2.1 Serato DJ Intro Installation / Windows 7
3.2.2 Serato DJ Intro Installation / Mac OSX 8
3.3 Virtual DJ LE 4-Deck Reloop Edition Installation....8
3.3.1 Virtual DJ LE 4-Deck Reloop Edition Installation / Windows .....8
3.3.2 Virtual DJ LE 4-Deck Reloop Edition Installation / Mac OSX .....9
3.4. Traktor Unterstützung 9
- BEDIENUNG ....10
4.1 Software-Funktionstabelle 10
4.2. Routing-Funktionen....12
4.2.1. Mikrofon 12
4.2.2. Externe Sound-Quellen....12
4.2.3. Outputs 12
- GERÄTEEINSTELLUNGEN UND -TESTS ......12
5.1 Firmware-Versions-Überprüfung....12
5.2 LED-Dimmer 12
5.3 Jog-Sensitivity 12
5.4 Durchführen eines Firmware-Updates 13
5.5 MIDI-Channel-Zuweisung....13
- ANHANG 13
6.1 Mindeste Systemanforderungen....13
6.2 MIDI-Zuweisungstabelle....14
6.3 Tipps zur Fehlerbehebung ....15
6.4 Technische Daten....16
Wir gratulieren Ihnen zum Kauf des Reloop Terminal Mix 4. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.
Nehmen Sie den Reloop Terminal Mix 4 aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
SICHERHEITSHINWEISE
ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung AC 100 - 240V, 60/50Hz. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.
Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.
Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung!
Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange abgeschaltet, bis es Zimmertemperatur erreicht hat!
Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen professionellen DJ-MIDI-Controller mit integrierter 4-Kanal Soundkarte, mit dem sich Software steuern lässt. Das Gerät wird dabei mit einem USB-Kabel am Computer angeschlossen.
Dieses Produkt ist für den Anschluss an AC 100 - 240V, 60/50Hz. Wechselspannung über ein optionales Steckernetzteil (nicht im Lieferumfang) zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.
WARTUNG
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

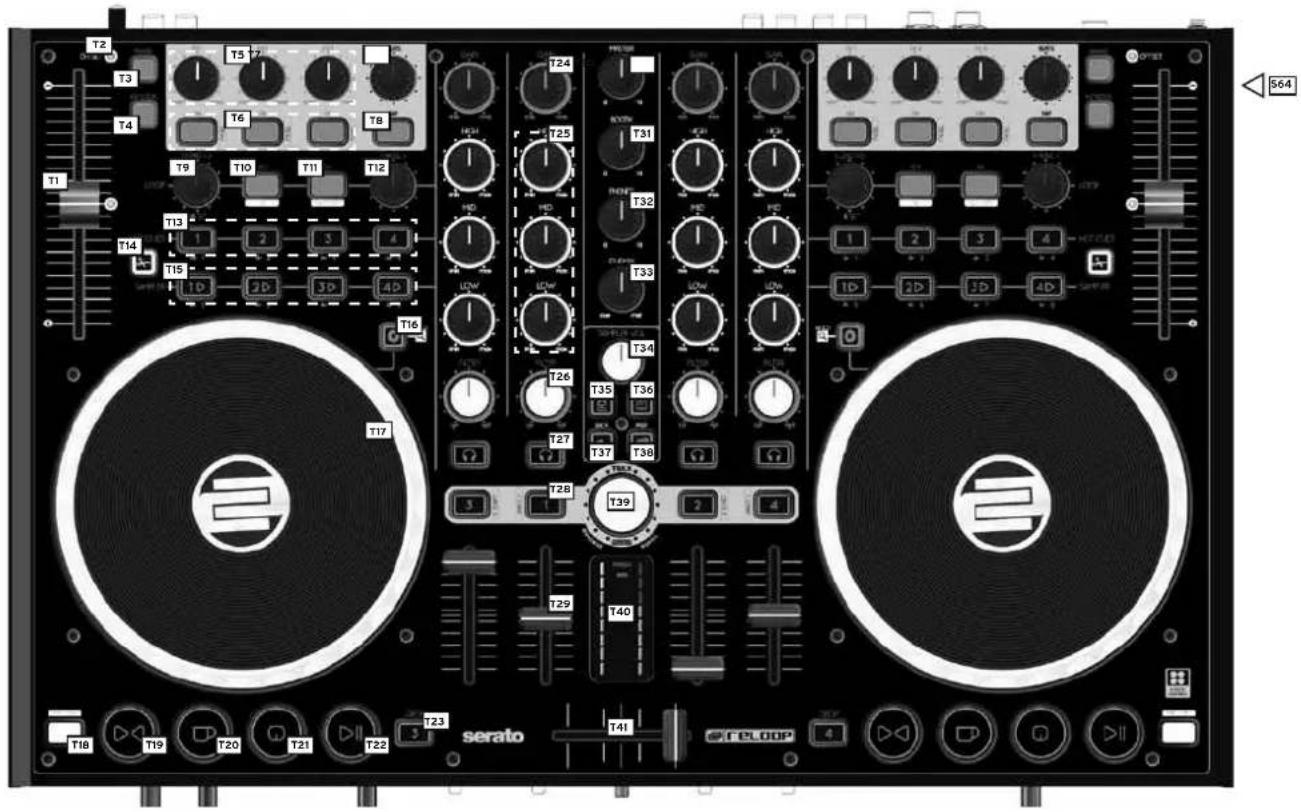

1. AUFBAU
| NUMMER BEZEICHNUNG SHIFT BEZEICHNUNG | |
| T1 Pitchfader | |
| T2 Offset LED | |
| T3 Range | |
| T4 Keylock | |
| T5 Effekt-Parameter | |
| T6 FX On-Tasten Effektwechsel-Taste | |
| T7 FX Tempo | |
| T8 Tap-Taste | |
| T9 Loop-Länge | |
| T10 Loop-Anfang verschieben Loop In-Taste | |
| T11 Loop-Ende verschieben Loop Out-Taste | |
| T12 Loop verschieben | |
| T13 Hot Cue-Tasten Hot-Cue löschen | |
| T14 Slice-Taste | |
| T15 Sample-Bank | |
| T16 Jog Wheel Modi-Taste | |
| T17 Jog Wheel | |
| T18 Shift-Taste | |
| T19 Synchronisierungs-Taste | |
| T20 Cup-Taste | |
| T21 Cue-Taste | |
GERÄTEOBERSEITE
| NUMMER BEZEICHNUNG SHIFT BEZEICHNUNG | |
| T22 Play/Pause-Taste | |
| T23 Deck-Auswahl-Schalter | |
| T24 Gain-Regler | |
| T25 EQ-Regler | |
| T26 Filter-Regler | |
| T27 Monitor-CUE-Taste | |
| T28 Load-Taste Fader Start-Taste | |
| T29 Linefader | |
| T30 Master-Lautstärke | |
| T31 Booth-Lautstärke | |
| T32 Kopfhörerlautstärke | |
| T33 CUE-Mix-Überblendung | |
| T34 Sampler-Volume-Regeler | |
| T35 Crates-Taste | |
| T36 View-Taste | |
| T37 Back-Taste | |
| T38 Preparation-Taste | |
| T39 Track-Navigation Ordnernavigation | |
| T40 VU-Meter | |
| T41 Crossfader | |

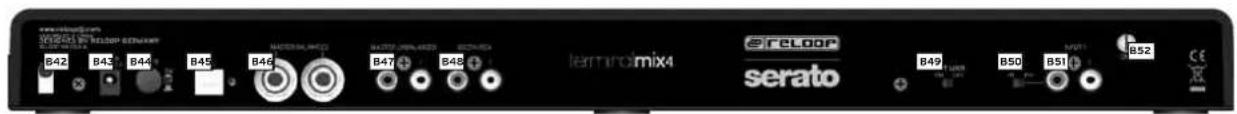

GERÄTERÜCKSEITE
NUMMER BEZEICHNUNG
| B42 Netzkabel-Zugentlastung |
| B43 Netzteilanschluss (DC 6V/1,5A) |
| B44 Ein/Aus-Schalter |
| B45 USB-Anschluss |
| B46 6,3 mm Master Balanced-Ausgang |
| B47 Cinch Master Unbalanced-Ausgang |
| B48 Cinch Booth Unbalanced-Ausgang |
| B49 Shift-Lock Schalter |
| B50 Line/Phono Umschalter |
| B51 Cinch Input 1 |
| B52 Erdungsschraube |

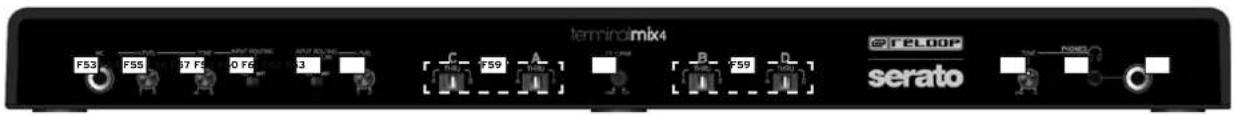

GERÄTEVORDERSEITE
NUMMER BEZEICHNUNG
| F53 6,3 mm Klinke Mikrofonanschluss |
| F54 Mikrofonlautstärke |
| F55 Mikrofon Equalizer |
| F56 Mikrofon Routing-Schalter |
| F57 Input 1 Routing-Schalter |
| F58 Input 1 Lautstärke |
| F59 Crossfader Deck-Zuweisungsschalter |
| F60 Crossfader-Curve |
| F61 Kopfhörer Equalizer |
| F62 3,5 mm Klinke Kopfhöreranschluss |
| F63 6,3 mm Klinke Kopfhöreranschluss |
GERÄTESEITE
NUMMER BEZEICHNUNG
S64 Kensington Lock
2. INBETRIEBNAHME
Schalten Sie das Gerät zunächst über den Ein/Aus-Schalter -B44- auf der Rückseite aus. Verbinden Sie anschließend das mitgelieferte USB-Kabel mit dem Anschluss -B45- auf der Rückseite des Gerätes und einer freien USB-Schnittstelle an Ihrem Computer.
3. COMPUTER KONFIGURATION
Damit das Gerät einwandfrei unter Windows funktioniert, ist die Installation eines Treibers erforderlich. Unter Mac OSX ist die Installation eines Treibers nicht notwendig. Stellen Sie zudem sicher, dass Sie alle anderen Programme vorher geschlossen haben. Bitte schenken Sie den folgenden Punkten genaue Beachtung.

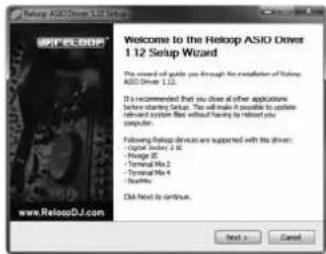

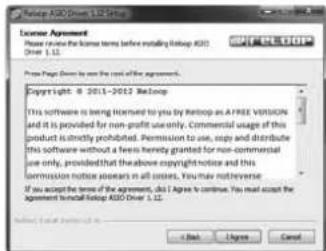

3.1 ASIO-Treiber Installation
Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Drivers“ wählen Sie den mitgelieferten ASIO-Treiber und starten die Installation mit einem Doppelklick.
TIPP! Reloop stellt stets aktualisierte Treiber online zur Verfügung. Für mehr Informationen lesen Sie bitte das Kapitel „Updates & Support“.
HINWEIS! Bitte stellen Sie sicher, dass Sie die Treiber-Installation mit Administratorrechten starten. Ansonsten kann die Installation mit einer Fehlermeldung scheitern.
Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführen“ aus.

- Vergewissern Sie sich, dass Sie alle anderen Programme geschlossen haben und klicken Sie auf „Next >".

- Lesen Sie sich bitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem Sie auf „I Agree“ klicken.

- Wählen Sie nun den Installationspfad aus, wo der Treiber installiert werden soll und klicken anschließend auf „Install“.

- Die Installation wird nun ausgeführt. Nach Beenden der Installation klicken Sie auf „Finish“. Ein Neustart ist nicht erforderlich.
3.2 Serato DJ Intro Installation

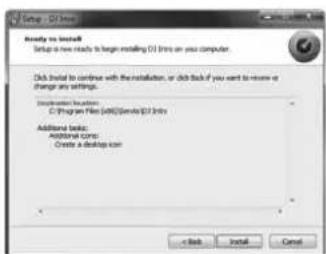

3.2.1 Serato DJ Intro Installation / Windows
Auf der beiliegenden Installations-CD finden Sie das Verzeichnis „Serato DJ Intro“. Öffnen Sie dieses und wählen Sie die für Ihr System passende Setup Datei aus. Starten Sie nun die Installation mit einem Doppelklick.
HINWEIS! Bitte stellen Sie sicher, dass Sie die Installation mit Administratorrechten ausführen. Ansonsten kann die Installation mit einer Fehlermeldung scheitern.
Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführen“ aus.

- Vergewissern Sie sich, dass Sie alle anderen Programme geschlossen haben und klicken Sie auf „Next >".

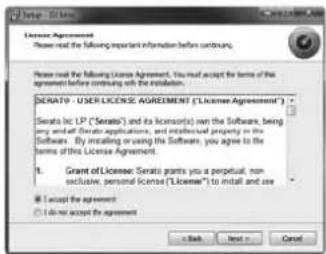

- Lesen Sie sich bitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem Sie „I accept the agreement“ auswählen und anschließend auf „Next >“ klicken.

- Wählen Sie nun den Installationspfad aus, wo der Treiber installiert werden soll und klicken auf „Install“.

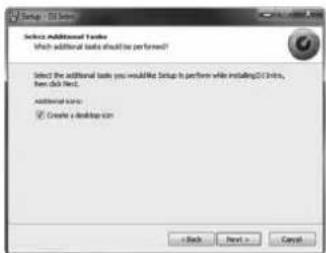

- Falls Sie kein Icon auf Ihrem Desktop haben wollen, entfernen Sie einfach das Häkchen bei „Create a desktop icon“ und klicken auf „Next >“.

- Klicken Sie nun auf „Install“, um die Installation zu starten.

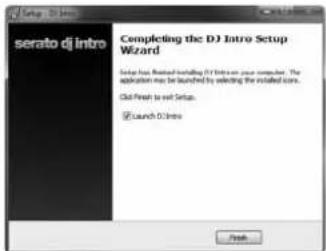

- Nachdem die Installation erfolgreich abgeschlossen ist, können Sie Serato DJ intro nun starten, indem sie auf „Finish“ klicken.
3.2.2 Serato DJ Intro Installation / Mac OSX
Auf der beillegenden Installations-CD finden Sie das Verzeichnis „Serato DJ Intro“. Öffnen Sie dieses und wählen Sie die für Ihr System passende Setup Datei aus. Starten Sie nun die Installation mit einem Doppelklick.

- Lesen Sie sich bitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem sie auf „Agree“ klicken.
Ziehen Sie nun die Datei „Serato DJ Intro“ in Ihren „Programme“-Ordner.
-
Sie können nun Serato DJ Intro über Ihren „Programme“-Ordner starten.
3.3 Virtual DJ LE 4-Deck Reloop Edition Installation
3.3.1 Virtual DJ LE 4-Deck Reloop Edition Installation / Windows
Auf der bellegenden Installations-CD finden Sie das Verzeichnis „VirtualDJ LE (Terminal Mix 4)“. Öffnen Sie dieses und wählen Sie die für Ihr System passende Setup-Datei aus. Starten Sie nun die Installation mit einem Doppelklick.
HINWEIS! Bitte stellen Sie sicher, dass Sie die Installation mit Administratorrechten ausführen. Ansonsten kann die Installation mit einer Fehlermeldung scheitern.
Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführen“ aus.

- Vergewissern Sie sich, dass Sie alle anderen Programme geschlossen haben und klicken Sie auf „Next“

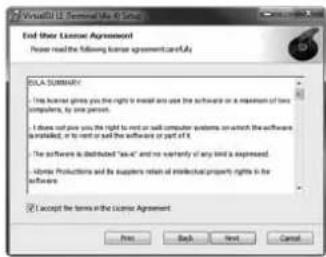

- Lesen Sie sich bitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem sie „I accept the terms in the License Agreement“ auswählen und anschließend auf „Next“ klicken.

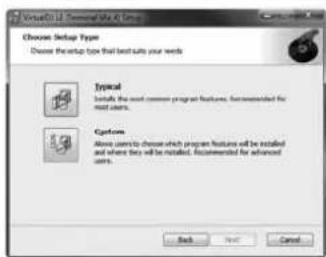

- Klicken Sie nun auf „Typical“.

-
Klicken Sie nun auf „Install“, um die Installation zu starten.
-
Nachdem die Installation erfolgreich abgeschlossen ist, können Sie VirtualDJ nun starten, indem sie auf „Finish“ klicken.

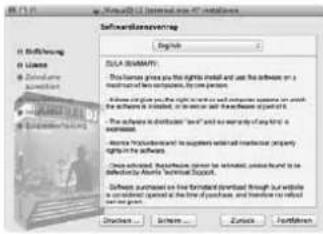

3.3.2 Virtual DJ LE 4-Deck Reloop Edition Installation / Mac OSX
Auf der beillegenden Installations-CD finden Sie das Verzeichnis „VirtualDJ LE (Terminal Mix 4)“. Öffnen Sie dieses und wählen Sie die für Ihr System passende Setup-Datei aus. Starten Sie nun die Installation mit einem Doppelklick.

- Lesen Sie sich bitte nun aufmerksam die Lizenzvereinbarung durch und klicken auf „Fortfahren“.

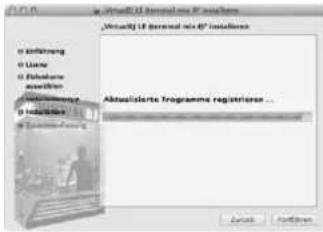

- Wählen Sie einen Spelcherort für die Installation aus und klicken Sie auf „Installieren“.
3.4. Traktor Unterstützung
Reloop stellt Traktor Mappings zur Verfügung (4-Deck, 2-Deck 2-Sample-Decks), die Sie in unserem Forum herunterladen können. Eine Anleitung, wie Sie die Mappings einbinden, finden Sie ebenfalls in unserem Forum.
http://www.reloopdj.com/forum
4. BEDIENUNG
4.1 Software-Funktionstabelle
Nachdem der Reloop Terminal Mix 4 angeschlossen und richtig in der DJ-Software konfiguriert wurde, kann dieser nun bedient werden. Bitte beachten Sie, dass zwischen VirtualDJ LE 4-Deck Reloop Edition und Serato DJ Intro einige Unterschiede bestehen. Sie können der Tabelle entnehmen, ob die Funktionen in Ihrer ausgewählten DJ-Software zur Verfügung stehen.
| GERÄTEOBERSEITE | ||
| NUMMER BEZEICHNUNG SHIFT BEZEICHNUNG | ||
| T1 Pitch Fader | Hiermit wird der Pitch auf dem aktuellen Deck (siehe -T23-) eingestellt. (Intro: Y, VirtualDJ: Y) | |
| T2 Offset LED | Wechseln Sie das Deck (siehe -T23-) und bewegen den Pitch Fader, so wird der Wert gespeichert. Die LED zeigt Ihnen an, ob beim Zurückwechseln der Pitch Fader nicht auf seinem ursprünglichen Wert ist. (Intro: Y, VirtualDJ: Y) | |
| T3 Range | Sie können zwischen folgenden Pitch Fader Ranges wählen: VirtualDJ: 6%, 8%, 10%, 12%, 20%, 25%, 33%, 50%, 100%; Intro: 8%, 16%, 50% | |
| T4 Keylock | (De)-aktiviert Keylock. (VirtualDJ: Y, Serato: Y) | |
| T5 Effekt-Parameter | Verändert die Effekt-Parameter des ausgewählten Effektes im jeweiligen Slot. (VirtualDJ: Y, Serato: Y) | |
| T6 FX On-Taste | Aktiviert den gewählten Effekt im jeweiligen Slot. (VirtualDJ: Y, Serato: Y) | Effektwechsel-Taste Durch Drücken kann der Effekt im jeweiligen Slot gewechselt werden. (VirtualDJ: Y, Serato: X) |
| T7 FX-Tempo | Serato: Verändert die Effektgeschwindigkeit aller Effekte. VirtualDJ: Führt einen Vor/-Rückwärts Beatjump durch. | |
| T8 Tap-Taste | Serato: Legt das Tempo für die Effektsektion fest. VirtualDJ: Legt das Tempo für den geladenen Track fest. | |
| T9 Loop-Länge | Drehen Sie den Encoder, variiert die Länge eines gesetzten Loops. Drücken des Encoders setzt einen automatischen Loop mit der eingestellten Loop-Länge, ohne dass der Loop-Endpunkt manuell bestimmt werden muss. (VirtualDJ: Y, Serato: Y) | |
| T10 Loop-Anfang verschieben | Serato: Setzt einen Loop-In-Punkt. Falls ein Loop gesetzt ist, kann bei erneutem Drücken über das Jog Wheel der Loop-In-Punkt verschoben werden. VirtualDJ: Setzt einen Loop-In-Punkt. Falls ein Loop gesetzt ist, kann dieser verkleinert werden. | Loop-In Setzt manuell den Anfangspunkt einen Loops. (VirtualDJ: Y, Serato: N) |
| T11 Loop-Ende verschieben | Serato: Setzt einen Loop-Out-Punkt. Bei erneutem Drücken kann über das Jog Wheel der Loop-Out-Punkt verschoben werden. VirtualDJ: Setzt einen Loop-Out-Punkt und vergrößert den Loop bei erneutem Drücken. | Loop-Out Setzt manuell den Endpunkt eines Loops. Nun befindet sich das Deck in einem Loop-Modus, erneutes Drücken beendet den Loop-Modus. (VirtualDJ: Y, Serato: N) |
| T12 Loop verschleben | Durch Drehen wird der Loop in die linke bzw. rechte Seite verschoben. (VirtualDJ: Y, Serato: N) | |
| T13 Hot Cue-Tasten | Damit lassen sich die 4 Hot Cues eines Tracks ansteuern. Ist ein Hot Cue unbelegt (kein LED-Feedback), so wird durch Drücken einer Taste -T13- dieser der aktuellen Track-Position zugewiesen. (VirtualDJ: Y, Serato: Y) // In VirtualDJ sind durch Drücken der Slice-Taste -T14- die Hot Cues auf 5-8 erweitert. | Hot Cue löschen Wird ein Hot Cue im Shift-Mode gedrückt, so wird der Hot Cue gelöscht. (VirtualDJ: Y, Serato: Y) |
| T14 Slice-Taste | Wenn aktiviert, wird der Hot Cue und Sample-Bereich auf 5-8 erweitert. (VirtualDJ: Y, Serato: N) | |
| T15 Sample-Bank | Serato: Spielt ein geladenes Sample ab. Erneutes Drücken lässt das Sample vom Anfang nochmal abspielen. VirtualDJ: Spielt ein geladenes Sample ab. Erneutes Drücken stoppt das Sample. | Sample-Bank Serato: Stoppt das Sample und springt zum Anfang zurück. VirtualDJ: Lässt das Sample vom Anfang nochmal abspielen. |
| T16 Jog Wheel Modus-Taste | (De-)aktiviert den Jog Wheel Scratch-Modus. Durch Halten der Taste kann mit dem Jog Wheel im Track gesucht werden. Bei deaktivierter LED, befindet sich das Jog Wheel im Pitchbend-Modus. (VirtualDJ: Y, Serato: Y) | |
| T17 Jog Wheel | Hiermit lassen sich verschiedene Funktionen ansteuern. Bitte sehen Sie sich dazu die Jog Wheel Modi-Taste -T16- an. (VirtualDJ: Y, Serato: Y) | |
| T18 Shift-Taste | Durch Drücken dieser Taste, erhalten alle Bedienelemente auf dem Gerät eine andere Zuweisung. Die derzeitige Zuweisung sehen Sie in der rechten Spalte dieser Tabelle. (VirtualDJ: Y, Serato: Y) | |
| NUMMER | BEZEICHNUNG SHIFT BEZEICHNUNG | |
| T19 Synchronisierungs-TasteDas Tempo des aktuellen Decks wird dem Master-Deck angeglichen. (VirtualDJ: Y, Serato: Y) | ||
| T20 CUP-TasteSpringt zum zuletzt gesetzten Cue-Punkt zurück und startet von diesem die Wiedergabe. (VirtualDJ: Y, Serato: Y) | ||
| T21 Cue-TasteBefindet sich das Deck im Play-Mode, springt der Track zum zuletzt gesetzten Cue-Punkt zurück. Erneutes Drücken startet die Wiedergabe, solange die Taste gedrückt gehalten wird. Ist das Deck pausiert, wird ein neuer Cue-Punkt an der aktuellen Stelle gesetzt. (VirtualDJ: Y, Serato: Y) | ||
| T22 Play/Pause-TasteStartet bzw. pausiert die Wiedergabe des Tracks. (VirtualDJ: Y, Serato: Y) | ||
| T23 Deck-AuswahlschalterMit dieser Taste werden die steuerbaren Decks angewählt. (VirtualDJ: Y, Serato: N) | ||
| T24 Gain-ReglerMit diesem Regler lässt sich der Eingangspegel des jeweiligen Kanals einstellen. (VirtualDJ: Y, Serato: Y) | ||
| T25 EQ-ReglerMit diesem Regler lassen sich die Höhen/Mitten/Tiefen einstellen. (VirtualDJ: Y, Serato: Y) | ||
| T26 Filter-ReglerReguliert den Kanal-Filter. Drehen Sie den Regler nach links, greift ein LowPass-Filter; drehen Sie ihn nach rechts, greift der HiPass-Filter. (VirtualDJ: Y, Serato: Y) | ||
| T27 CUE-MonitorMit dieser Taste lässt sich das ausgewählte Deck vorhören. (VirtualDJ: Y, Serato: Y) | ||
| T28 Load-TasteDurch Drücken dieser Taste wird der selektierte Track in das jeweilige Deck geladen. (VirtualDJ: Y, Serato: Y) | Fader Start-TasteDurch Aktivieren wird der Track durch Hochziehen des Linefaders -T29- gestartet. Wird der Linefader wieder nach unten geschoben, springt der Track zurück zum Cue-Punkt. (VirtualDJ: Y, Serato: N) | |
| T29 LinefaderMit dem Linefader wird die Kanallautstärke reguliert. (VirtualDJ: Y, Serato: Y) | ||
| T30 Master-LaustärkeMit diesem Regler wird die Master-Ausgangslaustärke eingestellt. Dieser Regler ist analog und sendet kein MIDI-Signal. (VirtualDJ: Y, Serato: Y) | ||
| T31 Booth-LautstärkeMit diesem Regler wird die Booth-Ausgangslautstärke eingestellt. Dieser Regler ist analog und sendet kein MIDI-Signal. (VirtualDJ: Y, Serato: Y) | ||
| T32 Kopfhörer-LautstärkeMit diesem Regler wird die Lautstärke des Kopfhörers eingestellt. Dieser Regler ist analog und sendet kein MIDI-Signal. (VirtualDJ: Y, Serato: Y) | ||
| T33 CUE-Mix-ÜberblendungMit dem Cue-Mix-Regler kann ein Vorabmix im Kopfhörer simuliert werden. Dabei wird in der rechten Stellung das Mastersignal und in der linken Stellung das CUE-Signal gehört. (VirtualDJ: Y, Serato: Y) | ||
| T34 Sampler-LautstärkeKontrolliert die Lautstärke der Samples. (VirtualDJ: Y, Serato: Y) | ||
| T35 Crates-TasteSpringt zurück zur Ordner-Navigation. Erneutes Drücken öffnet bzw. schließt einen Ordner. (VirtualDJ: Y, Serato: N) | ||
| T36 View-TasteWechselt die Ansicht zwischen Browser, Effects, Samples, Record. (VirtualDJ: Y, Serato: N) | ||
| T37 Back-TasteSerato: Springt zurück zur Crates-Ansicht.VirtualDJ: Wechselt die Ansicht zwischen Browser, Effects, Samples, Record | ||
| T38 Preparation-TasteMaximiert die Playlisten-Ansicht. (VirtualDJ: Y, Serato: N) | ||
| T39 Track-NavigationBefindet man sich in der Ordner-Navigation oder Playlist-Ansicht, so lässt sich durch Drehen durch diese browsen. (VirtualDJ: Y, Serato: Y) | ||
| T40 VU-MeterDas VU-Meter zeigt den Ausgangspegel am Master-Out an. | ||
| T41 CrossfaderMit diesem Regeler wird zwischen den Decks übergeblendet. Siehe hierzu auch -F59-. | ||
4.2. Routing-Funktionen
Der Terminal Mix 4 verfügt über verschiedene Routing-Möglichkeiten, um vorhandenes Eugipment einbinden zu können.
4.2.1. Mikrofon
Auf der Gerätevorderseite kann ein Mikrofon über einen 6,3 mm Klinkenstecker eingebunden werden -F53-. Neben einem Volume-Regler -F54- ist ein Routing-Schalter -F56- enthalten, der folgende Routing-Optionen für das Mikrofon steuert:
SW = Das Mikrofonsignal wird in die Software geroutet.
MST = Das Mikrofonsignal wird direkt zum Master-Out des Gerätes gerouted.
HINWEIS! In Serato DJ Intro und VirtualDJ LE Reloop Edition ist es nicht möglich, das Mirkofonsignal in die Software zu routen.
Desweiteren haben Sie die Möglichkeit, über den eingebauten Equalizer -F55- das Mikrofonsignal zu manipulieren.
4.2.2. Externe Sound-Quellen
Sie haben die Möglichkeit an der Rückseite des Terminal Mix 4 eine externe Sound-Quelle per Cinch-Kabel -B51- anzuschließen und diese in den Controller einzufügen. Sie haben auch hier die Option, das Signal direkt auf den Master-Ausgang zu legen, oder das Signal In eine Software zu routen.
Um das Signal direkt auf den Master-Ausgang zu legen, schalten Sie bitte an der Gerätevorderseite den Input-Routing-Schalter -F57- auf MST. Sie können nun den Eingangspegel über den Volume-Regler -F58- steuern. Zusätzlich haben Sie die Möglichkeit, neben einer Line-In-Quelle einen Plattenspieler anzuschließen. Schalten Sie dazu bitte an der Geräterückseite den Line/Phono-Umschalter -B50- auf „PH“.
Möchten Sie das Signal in eine Software routen, so stellen Sie den Input-Routing-Schalter -F57- auf „SW“.
HINWEIS! In Serato DJ Intro und VirtualDJ LE Reloop Edition ist es nicht möglich, das Signal der externen Quelle in die Software zu routen.
4.2.3. Outputs
Der Terminal Mix 4 verfügt auf der Rückseite über drei Stereo-Ausgangskanäle.
Master 1 -B47- als Cinch-Ausgang sowie Master 2 -B46- als symmetrischer 6,3 mm Klinken-Ausgang werden über den Master-Lautstärke-Encoder -T30- geregelt. Der Booth-Ausgang -B48- als Cinch-Ausgang wird über den Booth-Regler -T31- geregelt.
5. GERÄTEEINSTELLUNGEN UND -TESTS
Direkt am Terminal Mix 4 können ganz ohne Zuhilfenahme des Computers einige Einstellungen und Tests vorgenommen werden. Im Folgenden wird auf einige Punkte genauer eingegangen.
5.1 Firmware-Versions-Überprüfung
Um die aktuelle Firmware-Version des Terminal Mix 4 auszulesen, gehen Sie wie folgt vor:
-
Stellen Sie sicher, dass der Terminal Mix 4 ausgeschaltet ist (siehe Stellung Ein/Aus- Schalter -B44-).
-
Halten Sie TRAX + CRATES + VIEW gedrückt und schalten Sie das Gerät ein.
Es werden Ihnen nun verschiedene LED-Stati auf dem Gerät angezeigt, die in drei Bereiche zusammengefügt werden (X.YZ).
X-BEREICH Y-BREICH Z-BEREICH
| Addieren Sie alle aufleuchtenden LEDs, die im linken Hot Cue -T13-, dem Sample Bereich -T15- & dem Jog Wheel Mode Button -T16-leuchten. Sollte dort nichts angezeigt werden, so entspricht dies dem Wert 0. | Addieren Sie alle aufleuchtenden LEDs, die im rechten Hot Cue -T13-, dem Sample Bereich -T15- & dem Jog Wheel Mode Button -T16-leuchten. Sollte dort nichts angezeigt werden, so entspricht dies dem Wert 0. | Addieren Sie alle aufleuchtenden LEDs, die in der Transport-Sektion -T19- -- T23- aufleuchten. Sollte dort nichts angezeigt werden, so wiederholen Sie bitte die Schritte 1 & 2. |
Beispiel: Im X-Bereich leuchten keine LEDs, im Y-Bereich leuchtet 1 LED und im Z-Bereich leuchten 3 LEDs, so entspricht dies der Firmware-Version 0.13. Durch erneutes Drücken des TRAX-Encoders -T39- führt das Gerät einen Neustart durch.
5.2 LED-Dimmer
Sie können die LED-Intensität aller LEDs regulieren. Gleichzeitig können Sie alle LEDs auf ihre Funktionalität prüfen.
-
Stellen Sie sicher, dass der Terminal Mix 4 ausgeschaltet ist (siehe Stellung Ein/Aus- Schalter -B44-).
-
Halten Sie TRAX + BACK + PREP gedrückt und schalten Sie das Gerät ein.
Durch Drehen des TRAX-Encoders -T39- regulieren Sie nun die LED-Intensität. Durch erneutes Drücken wird der Wert gespeichert und das Gerät führt einen Neustart durch.
5.3 Jog-Sensitivity
Der Terminal Mix 4 bietet die Möglichkeit die Jog Wheel-Sensitivität zu ändern.
- Stellen Sie sicher, dass der Terminal Mix 4 ausgeschaltet ist (siehe Stellung Ein/Aus- Schalter -B44-).
- Halten Sie TRAX + BACK + CRATES gedrückt und schalten Sie das Gerät ein.
- Drehen Sie an dem MOVE-Encoder -T12- von Deck A, um den gewünschten Wert auf dem Jog Wheel A einzustellen.
- Drehen Sie an dem MOVE-Encoder -T12- von Deck B, um den gewünschten Wert auf dem Jog Wheel B einzustellen.
Sie haben insgesamt 10 Einstellungsmöglichkeiten, die durch LED-Stati im Hot Cue + Sample-Bereich angezeigt werden. Durch erneutes Drücken des Trax-Encoders wird der Wert gespeichert und das Gerät führt einen Neustart durch.
Firmware-Update / Windows, MAC OSX
Für den Terminal Mix 4 besteht die Möglichkeit, dass dessen Firmware aktualisiert werden kann. Somit können nachträglich Änderungen vorgenommen werden, aber auch neue Features hinzugefügt werden. Die aktuellste Firmware finden Sie unter: www.reloopdj.com/forum
5.4 Durchführen eines Firmware-Updates
- Stellen Sie sicher, dass der Terminal Mix 4 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter-B44-) und Sie alle Programme geschlossen haben.
- Halten Sie TRAX + LOAD A + LOAD B (-T28-) gedrückt und schalten Sie das Gerät ein. Das Gerät befindet sich nun im Firmware-Update-Modus.
- Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Firmware“ wählen Sie das mitgelieferte UsbUpgDataApp_v**.jar Tool und starten das Programm mit einem Doppelklick.
- Öffnen Sie nun die für Ihr Gerät passende Firmware-Datei, indem Sie auf „Open File“ klicken.
| MIDI-KANAL-KOMBINATION HOT CUE-TASTE | |
| 1-4 1 | |
| 5-8 2 | |
| 9-12 3 | |
| 13-16 4 | |
- Führen Sie nun das Firmware-Update durch, indem Sie auf die Schaltfläche „Start“ klicken.
Die neue Firmware wird nun übertragen; dies kann mehrere Minuten in Anspruch nehmen. Das Gerät zeigt Ihnen nun auf den Hot Cue-Tasten den aktuellen Status des Updates an. Nach einem erfolgreichen Update führt das Gerät einen Neustart durch.
5.5 MIDI-Channel-Zuweisung
ACHTUNG! Standardmäßig ist der Terminal Mix 4 auf die MIDI-Kanäle 1-4 konfiguriert. Deck A ist dabei auf dem 1., Deck B auf dem 2., Deck C auf dem 3. und Deck D auf dem 4. Kanal. Die offiziellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine Veränderung ist damit im Normalfall nicht notwendig.
Sollten Sie dennoch vorhaben, die Decks auf die MIDI-Kanal-Kombinationen 5-8, 9-12 oder 13-16 legen zu wollen, gehen Sie wie folgt vor:
- Stellen Sie sicher, dass der Terminal Mix 4 eingeschaltet ist (siehe Stellung Ein/Aus-Schalter-B44-).
- Drücken Sie den TRAX-Encoder -T39- für mehr als drei Sekunden und halten diesen gedrückt.
- Im linken Hot Cue-Bereich -T13- wird Ihnen nun der aktuelle MIDI-Kanal angezeigt. Für die gewünschte Änderung schauen Sie bitte in die untere Tabelle und drücken die entsprechende Hot Cue-Taste.
- Für eine Übernahme der Änderung lassen Sie den TRAX-Encoder -T39- los. Die Einstellung wurde nun gespeichert.
6. ANHANG
6.1 Mindeste Systemanforderungen
| PC MAC | |
| Windows® XP (aktuellstes Service Pack, 32-Bit), Windows Vista®/Windows® 7 (aktuellstes Service Pack, 32/64-Bit) Intel® Pentium 4® 2.4 GHz oder Intel® CoreTM Duo 2 GB RAM | Mac OS® X ab 10.5 Intel® CoreTM Duo 2 GB RAM |
6.2 MIDI-Zuweisungstabelle
| SHIFT + SHIFT + | ||||||||||||||||||
| NO. | ITEMS | MS TYPE DECK A DECK B DECK | C DECK D SW | NOTE VR | CC SW NOTE | E VR CC | LED NOTE | LED NOTE | ||||||||||
| HEX | HEX HEX | HEX | HEX | HEX | ||||||||||||||
| 1 | RANGE | SW/LED | CH 1 | CH 2 | CH3 | CH 4 | 1 | 1 | - | - | 71 | 47 | - | - | 1 | 1 | 71 | |
| 2 | KEY LOCK | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 2 | 2 | - | - | 72 | 48 | - | - | 2 | 2 | 72 | |
| 3 | FX1 | VR | CH 1 | CH 2 | CH 1 | CH 2 | - | - | 3 | 3 | - | - | 73 | 49 | - | - | - | |
| 4 | FX2 | VR | CH 1 | CH 2 | CH 1 | CH 2 | - | - | 4 | 4 | - | - | 74 | 4A | - | - | - | |
| 5 | FX3 | VR | CH 1 | CH 2 | CH 1 | CH 2 | - | - | 5 | 5 | - | - | 75 | 4B | - | - | - | |
| 6 | BEATS | SW/ENC | CH 1 | CH 2 | CH 1 | CH 2 | 6 | 6 | 6 | 6 | 76 | 4C | 76 | 4C | - | - | - | |
| 7 | FX_SEL1 | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 7 | 7 | - | - | 77 | 4D | - | - | 7 | 7 | 77 | |
| 8 | FX_SEL2 | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 8 | 8 | - | - | 78 | 4E | - | - | 8 | 8 | 78 | |
| 9 | FX_SEL3 | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 9 | 9 | - | - | 79 | 4F | - | - | 9 | 9 | 79 | |
| 10 | TAP | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 10 | A | - | - | 80 | 50 | - | - | 10 | A | 80 | |
| 11 | LOOP LENGTH | SW/ENC | CH 1 | CH 2 | CH 3 | CH 4 | 11 | B | 11 | B | 81 | 51 | 81 | 51 | - | - | - | |
| 12 | LOOP IN | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 12 | C | - | - | 82 | 52 | - | - | 12 | C | 82 | |
| 13 | LOOP OUT | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 13 | D | - | - | 83 | 53 | - | - | 13 | D | 83 | |
| 14 | LOOP MOVE | SW/ENC | CH 1 | CH 2 | CH 3 | CH 4 | 14 | E | 14 | E | 84 | 54 | 84 | 54 | - | - | - | |
| 15 | DELETE | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 15 | F | - | - | 85 | 55 | - | - | - | - | - | |
| 16 | HOT CUE1(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 16 | 10 | - | - | 86 | 56 | - | - | 16 | 10 | 86 | |
| 17 | HOT CUE2(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 17 | 11 | - | - | 87 | 57 | - | - | 17 | 11 | 87 | |
| 18 | HOT CUE3(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 18 | 12 | - | - | 88 | 58 | - | - | 18 | 12 | 88 | |
| 19 | HOT CUE4(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 19 | 13 | - | - | 89 | 59 | - | - | 19 | 13 | 89 | |
| 20 | SAMPLE1(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 20 | 14 | - | - | 90 | 5A | - | - | 20 | 14 | 90 | |
| 21 | SAMPLE2(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 21 | 15 | - | - | 91 | 5B | - | - | 21 | 15 | 91 | |
| 22 | SAMPLE3(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 22 | 16 | - | - | 92 | 5C | - | - | 22 | 16 | 92 | |
| 23 | SAMPLE4(DELETE OFF) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 23 | 17 | - | - | 93 | 5D | - | - | 23 | 17 | 93 | |
| 24 | HOT CUE1(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 24 | 18 | - | - | 94 | 5E | - | - | 24 | 18 | 94 | |
| 25 | HOT CUE2(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 25 | 19 | - | - | 95 | 5F | - | - | 25 | 19 | 95 | |
| 26 | HOT CUE3(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 26 | 1A | - | - | 96 | 60 | - | - | 26 | 1A | 96 | |
| 27 | HOT CUE4(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 27 | 1B | - | - | 97 | 61 | - | - | 27 | 1B | 97 | |
| 28 | SAMPLE1(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 28 | 1C | - | - | 98 | 62 | - | - | 28 | 1C | 98 | |
| 29 | SAMPLE2(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 29 | 1D | - | - | 99 | 63 | - | - | 29 | 1D | 99 | |
| 30 | SAMPLE3(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 30 | 1E | - | - | 100 | 64 | - | - | 30 | 1E | 100 | |
| 31 | SAMPLE4(DELETE ON) | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 31 | 1F | - | - | 101 | 65 | - | - | 31 | 1F | 101 | |
| 32 | HOLD | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 32 | 20 | - | - | 102 | 66 | - | - | - | - | - | |
| 33 | SHIFT | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 33 | 21 | - | - | - | - | - | - | - | - | - | |
| 34 | SYNC | SW/LED | CH 1 | CH 2 | CH 1 | CH 2 | 34 | 22 | - | - | 104 | 68 | - | - | 34 | 22 | 104 | |
| 35 | CUP | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 35 | 23 | - | - | 105 | 69 | - | - | 35 | 23 | 105 | |
| 36 | CUE | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 36 | 24 | - | - | 106 | 6A | - | - | 36 | 24 | 106 | |
| 37 | PLAY/PAUSE | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 37 | 25 | - | - | 107 | 6B | - | - | 37 | 25 | 107 | |
| 38 | DECK | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 38 | 26 | - | - | - | - | - | - | - | - | - | |
| 39 | JOG WHEEL(HOLD Off) | SW/ENC | CH 1 | CH 2 | CH 3 | CH 4 | 39 | 27 | 39 | 27 | 109 | 6D | - | - | - | - | - | |
| 40 | JOG WHEEL(HOLD On) | SW/ENC | CH 1 | CH 2 | CH 3 | CH 4 | 40 | 28 | 40 | 28 | 110 | 6E | - | - | - | - | - | |
| 41 | JOG WHEEL(HOLD) | SW/ENC | CH 1 | CH 2 | CH 3 | CH 4 | 41 | 29 | 41 | 29 | 111 | 6F | - | - | - | - | - | |
| 42 | PITCH BEND(middle) | VR | CH 1 | CH 2 | CH 3 | CH 4 | 42 | 2A | - | - | - | |||||||
| 43 | GAIN | VR | CH 1 | CH 2 | CH 3 | CH 4 | - | - | 43 | 2B | - | |||||||
| 44 | HIGH(minimum) | VR | CH 1 | CH 2 | CH 3 | CH 4 | 44 | 2C | 44 | 2C | 114 | 72 | 114 | 72 | - | |||
| 45 | MID(minimum) | VR | CH 1 | CH 2 | CH 3 | CH 4 | 45 | 2D | 45 | 2D | 115 | 73 | 115 | 73 | ||||
| 46 | LOW(minimum) | VR | CH 1 | CH 2 | CH 3 | CH 4 | 46 | 2E | 46 | 2E | 116 | 74 | 116 | 74 | ||||
| 47 | FILTER(middle) | VR | CH 1 | CH 2 | CH 3 | CH 4 | 47 | 2F | 47 | 2F | 117 | 75 | 117 | 75 | ||||
| 48 | CH CUE | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 48 | 30 | ||||||||||
| 49 | CH FADER | VR | CH 1 | CH 2 | CH 3 | CH 4 | ||||||||||||
| 50 | FADER START | SW/LED | CH 1 | CH 2 | CH 3 | CH 4 | 50 | 32 | ||||||||||
| 51 | CUE MIX | VR | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 52 | SAMPLER VOL | VR | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 53 | CREATES | SW/LED | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 54 | VIEW | SW/LED | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 55 | BACK | SW/LED | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 56 | PREP | SW/LED | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 57 | TRAX | SW/ENC | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 58 | CROSS FADER | VR | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 59 | CF A A | SW | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 60 | CF A THRU | SW | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 61 | CF A B | SW | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 62 | CF B A | SW | CH 1 | CH 1 | CH 1 | CH 1 | ||||||||||||
| 63 | CF B THRU | SW | CH 1 CH 1 CH 1 | |||||||||||||||
6.3 Tipps zur Fehlerbehebung
Sollten Probleme bei der Benutzung von Terminal Mix 4 auftreten, so ist dies Ihre erste Anlaufstelle, um diese zu beheben:
| SYMPTOME MÖGLICHE URSACHEN KORREKTURMAßNAHMEN | ||
| Das Gerät bekommt keinen Strom, wenn man es mit dem Ein/Aus-Schalter -B44- einschaltet. | USB-Kabel nicht richtig verbunden. Überprüfen | Sie, ob das USB-Kabel richtig mit einem USB-Port Ihres Computers und mit dem Terminal Mix 4 USB-Port -B45- verbunden ist. |
| Die LEDs des Controllers leuchten nur schwach auf und das Gerät reagiert nicht. | Die Spannungsversorgung ist zu gering. Schließen | Sie Ihren Computer an eine gesicherte Stromversorgung an. Sie können zusätzlich ein externes Netzteil (1,5A,6V) anschließen. |
| Es können in der DJ-Software nicht alle Ausgänge des integrierten Audio Interfaces ausgewählt werden. | Der ASIO-Treiber ist nicht richtig installiert. Bitte installieren Sie den ASIO-Treiber erneut. Lesen Sie dazu bitte den Abschnitt „ASIO Treiber-Installation“ des Kapitels „Computer-Konfiguration“. | |
| Der Sound des Audio Interfaces ist verzerrt. | - Der ASIO-Treiber wird nicht verwendet.- Die „Performance“-Einstellungen entsprechen nicht der Computer-Leistung. | - Bitte stellen Sie sicher, dass der ASIO-Treiber installiert ist und auch verwendet wird. Bitte lesen Sie dazu den Abschnitt „ASIO-Treiber-Installation“ des Kapitels „Computer-Konfiguration”.- Ebenfalls kann es sein, dass im Einstellungsdialog des ASIO-Treibers die verfügbare Computer-Leistung neu konfiguriert werden muss. Öffnen Sie dazu die Reloop ASIO-Settings und erhöhen Sie den „ASIO Buffer“. |
| Es gibt ein Problem, das hier nicht aufgeführt ist. | Diverse Ursachen. Besuchen Sie die Internetseite www.reloopdj.com/forum, um Support zu Ihren Reloop-Produkten zu erhalten. | |
6.4 TECHNISCHE DATEN
Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:
Allgemeine Daten
Stromquelle: USB 5V 500mA / DC: 6V, 1,5A;
Maße: 515 x 337 x 62,5 mm
Gewicht: 4,8 kg
| ITEM LIMIT CONDITION | ||
| OUTPUT LEVEL (OUTPUT VR MAXIMUM) | ||
| MASTER/BOOTH OUTPUT: +6dB +/-1.5dB TCD-782 TRK.2/1KHz 0dB | ||
| BALANCE OUTPUT: +6dB +/-1.5dB TCD-782 TRK.2/1KHz 0dB, 300Ω TO GND BALANCE | ||
| PHONES: -6dB +/-1.5dB TCD-782 TRK.16/1KHz -20dB | ||
| MASTER OUTPUT: +6dB +/-1.5dB MIC IN 1KHz, -36dB (INPUT SWITCHING=MST) | ||
| MASTER OUTPUT: +6dB +/-1.5dB LINE IN 1KHz, 0dB (INPUT SWITCHING=MST) | ||
| MASTER OUTPUT: +6dB +/-1.5dB PHONO IN 1KHz, -36dB (INPUT SWITCHING=MST) | ||
| CHANNEL BALANCE | ||
| ALL OUTPUT: WITHIN 1dB | TCD-782 TRK.2/1KHz 0dB | |
| L/R CHANNEL SEPARATION (*2): | ||
| MASTER/BOOTH OUTPUT: 80dB | TCD-782 TRK.9 & 11/1KHz 0dB | |
| THD+N(*1): | ||
| MASTER/BOOTH OUTPUT: 0.05% | TCD-782 TRK.2/1KHz 0dB | |
| PHONES: 0.3% | TCD-782 TRK.2/1KHz 0dB | |
| S/N RATIO(*2): | ||
| MASTER/BOOTH OUTPUT: 85dB | TCD-782 TRK.2 & 8/1KHz 0dB | |
| FREQUENCY RESPONSE(OUTPUT VR MAXIMUM): | ||
| USB PLAYBACK: | 17Hz-16KHz +/-1dB | TCD-781 TRK.1,4 & 16 |
| LINE INPUT: | 20Hz-20KHz +/-3dB | IN LEVEL -14dB (INPUT SWITCHING=MST) |
| PHONO INPUT: | 20Hz-20KHz +/-3dB | IN LEVEL -54dB (INPUT SWITCHING=MST) WITH RIAA |
| MIC INPUT: | 20Hz-20KHz +/-3.5dB | IN LEVEL -54dB (INPUT SWITCHING=MST) |
| TONE (OUTPUT VR MAXIMUM): | ||
| PHONES: | -14dB +/-2dB | TONE VR MAX TO MIN, (TCD-782 TRK. 17/10KHz -20dB) |
| MIC: | -14dB +/-2dB | TONE VR MAX TO MIN, MIC IN 10KHz, LEVEL -54dB (INPUT SWITCHING=MST) |
| PHONES MAX. OUTPUT: | MORE THAN +3dB | THD=1% (TCD-782 TRK.2/1KHz 0dB) |
| RECORD/PLAY SECTION | ||
| OUTPUT LEVEL (OUTPUT VR MAXIMUM): | ||
| LINE INPUT: | +6dB +/-1.5dB IN LEVEL 1KHz -14dB | |
| MIC INPUT: | +6dB +/-1.5dB IN LEVEL 1KHz -54dB | |
| L/R CHANNEL SEPARATION (*2): | ||
| MASTER/BOOTH OUTPUT: 70dB | IN LEVEL 1KHz -14dB | |
| S/N RATIO(*2): | ||
| MASTER/BOOTH OUTPUT: 80dB | IN LEVEL 1KHz -14dB | |
| MASTER/BOOTH OUTPUT: 58dB | MIC IN 1KHz -54dB | |
| THD+N(*1) (OUTPUT VR MAXIMUM): | ||
| MASTER/BOOTH OUTPUT: | 0.05% | LINE IN IKHz -14dB (INPUT LEVEL SET TO OUTPUT=0dB) |
| NOTES:*1: WITH 20KHz LOW PASS FILTER*2: WITH 20KHz LOW PASS FILTER, „IHF-A“ WEIGHTED*3: ALL TEST CONDITION WITH EXTERNAL POWER SUPPLY UNIT | ||
Reloop Distribution
Global Distribution GmbH
Schuckertstrasse 28
48153 Münster / Germany
Fax: +49.251.6099368
Technische Änderungen vorbehalten.
Alle Abbildungen ähnlich.
Keine Haftung für Druckfehler.
DEUTSCH
| NO DESIGNATION SHIFT DESIGNATION | |
| T1 Pitch Fader | |
| T2 Offset LED | |
| T3 Range | |
| T4 Keylock | |
| T5 Effect Parameter | |
| T6 FX On Buttons Effect Change Button | |
| T7 FX Tempo | |
| T8 Tap Button | |
| T9 Loop Length | |
| T10 Adjust Loop Beginning Loop-In Button | |
| T11 Adjust Loop Ending Loop-Out Button | |
| T12 Adjust Loop | |
| T13 Hot Cue Buttons Delete Hot Cue | |
| T14 Slice Button | |
| T15 Sample Bank | |
| T16 Jog Wheel Mode Buttons | |
| T17 Jog Wheel | |
| T18 Shift Button | |
| T19 Sync Button | |
| T20 Cup Button | |
| T21 Cue Button | |
SURFACE
| NO DESIGNATION SHIFT DESIGNATION | |
| T22 Play/Pause Button | |
| T23 Deck Select Switch | |
| T24 Gain Dial | |
| T25 EQ Dial | |
| T26 Filter Dial | |
| T27 Monitor CUE Button | |
| T28 Load Button Fader Start Button | |
| T29 Linefader | |
| T30 Master Volume | |
| T31 Booth Volume | |
| T32 Headphones Volume | |
| T33 CUE-Mix Fading | |
| T34 Sampler Volume Dial | |
| T35 Crates Button | |
| T36 View Button | |
| T37 Back Button | |
| T38 Preparation Button | |
| T39 Track Navigation Folder Navigation | |
| T40 VU Meter | |
| T41 Crossfader | |
REAR PANEL
EinfachAnleitung
