Caractéristiques Techniques	Détails
Taille de l'écran	51 cm (20 pouces)
Type de panneau	LED
Résolution	1600 x 900 pixels
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, VGA
Angle de vision	170° horizontal, 160° vertical
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux légers
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations Générales	Garantie de 2 ans, consommation d'énergie de 25 W

FOIRE AUX QUESTIONS - LB510B1 DAEWOO

Comment puis-je connecter mon moniteur DAEWOO LB510B1 à mon ordinateur ?

Pour connecter votre moniteur DAEWOO LB510B1 à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante sur le moniteur.

Que faire si mon moniteur DAEWOO LB510B1 n'affiche rien ?

Vérifiez d'abord que le moniteur est allumé et que le câble est correctement connecté. Assurez-vous également que la source d'entrée est correctement sélectionnée sur le moniteur. Si le problème persiste, essayez de le brancher sur un autre ordinateur.

Comment ajuster la luminosité et le contraste sur le DAEWOO LB510B1 ?

Pour ajuster la luminosité et le contraste, utilisez les boutons situés sur le moniteur. Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu', puis naviguez vers les options de luminosité et de contraste pour effectuer vos réglages.

Le moniteur DAEWOO LB510B1 fait des bruits étranges. Que dois-je faire ?

Si votre moniteur émet des bruits étranges, débranchez-le immédiatement et vérifiez les connexions. Si le bruit persiste après avoir rebranché le moniteur, il est recommandé de contacter le service client pour une assistance.

Comment réinitialiser mon moniteur DAEWOO LB510B1 aux paramètres d'usine ?

Pour réinitialiser votre moniteur aux paramètres d'usine, accédez au menu OSD en appuyant sur le bouton 'Menu', puis recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Mon moniteur DAEWOO LB510B1 ne se met pas en veille. Que faire ?

Assurez-vous que les paramètres de gestion de l'alimentation de votre ordinateur sont correctement configurés. Si le problème persiste, essayez de débrancher le moniteur pendant quelques minutes, puis rebranchez-le.

Le moniteur DAEWOO LB510B1 est trop flou. Comment puis-je améliorer la qualité de l'image ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur. Accédez également au menu OSD pour ajuster la netteté et la mise au point si nécessaire.

Où puis-je trouver le manuel d'utilisation du DAEWOO LB510B1 ?

Le manuel d'utilisation peut généralement être téléchargé sur le site officiel de DAEWOO dans la section support. Vous pouvez également le trouver dans l'emballage du produit.

MODE D'EMPLOI LB510B1 DAEWOO

Cet appeareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

WICHTIGE INFORMATIONEN

Résumé des caractéristiques 2

Installation 3

Raccordement du cable du signal et du cordon

d'alimentation 3

Changement du socle orientable 4

Opération et Ajustement 6

Specifications 11

Characteristiques du signal 12

Dépannage 13

INTRODUCTION

Ce manuel décrit les procédures d'installation et d'utilisation de chaque écran et indique comment optimiser ses performances. Lisez toutes les sections du manuel attentivement avant d'installer l'écran et gardez-le à portée de main pour pouvoir y faire référence au besoin.

Assurez-vous de la presence de tous les éléments suivants:

• Moniteur LCD TFT
  Cordon d'alimentation
• Connecteur 15 broches
• Manuel de l'utilisateur
• Carte de garantie (Optionnel)

En cas d'objet manquant ou endommage, contactez votre fournisseur. Conservez le carton et les emballages d'origine; vous en aurez besoin si vous transportez l'écran vers un autre site dans l'avenir.

RESUME DES CHARACTERISTIQUES

• À la fois pratique et convivial, l'affichage à l'écran permet de régler facilement et précisément la dimension et la position horizontale ou verticale et la couleur de l'affichage.
• Ce monitcur favorise un environnement de travail sain car il est rigoureusement conforme aux normes TCO 99 relatives aux radiations electromagnétiques.
• Ce moniter est conforme à la Specification VESA Display Data Channel (DDC) pour la compatibilité au standard Plug and Play (Prêt à jour). Les microcircuits permettent une installation et une configuration simple et rapide.
• Ce moniteur permet un contrôle précis des couleurs selon vos goûts ou les exigences de vos applications. Utilisez les commandes à l'écran pour regler la temperature de la couleur, le gain RVB afin d'obtirner la couleur et l'intensité optimales à l'écran.
• Appuyez sur le bouton Menu etCHOIsissez le menu d'autodiagnostic (Self-Diagnosis) afin de déterminer si vous moniter fonction normalement, s'il recoit un signal ou si ce signal est en dehors de la gamme normale de fréquences.
• Activez une fréquence de régénération plus élevée afin de stabiliser l'image et eliminer le scintillage responsable de la fatigue oculaire et des maux de tête.
  L'affichage plein écran (sans bordure) fonctionne dans tous les modes graphiques et offre une plus grande zone de visualisation que les moniturs conventionnels, permettant ainsi une meilleure image et un espace de travail plus important.
• Ce moniteur fourni la performance de l'affichage optime de 1024x768 à 75Hz.

INSTALLATION

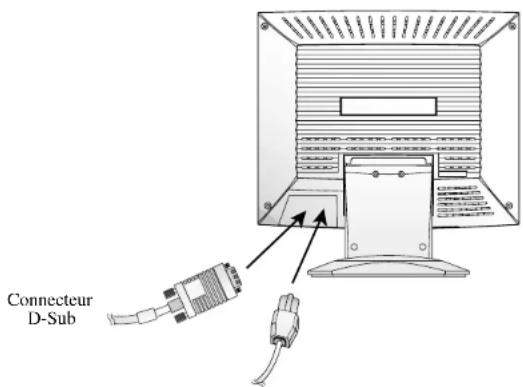

RACCORDEMENT DU CABLE DU SIGNAL ET DU CORDON D'ALIMENTATION

1. Mettez I'ordinateur et I'ecran hors tension.
2. Reliez le connecteur 15 broches à la sortie video de votre ordinateur.
3. Serrez les vis du connecteur.
   4 Reliez le cordon d'alimentation secteur au connecteur d'alimentation a l'arriere de I'ecran.
4. Branchez l'autre extrémité du cordon sur une prise secteur.

Cordon d'alimentation

CHANGEMENT DU SOCLE ORIENTABLE

Eloigner le socle orientable

Eloignez 2 vis.

Eloigner le gond

Eloignez 4 vis.

Eloigner le couvercle de gond

Eloignez 1 vis.

Attacher le bras-socle orientable au moniteur

Serrez 4 vis.
Usez le bras-socle orientable approuve VESA. (75x75 mm distance des trous)

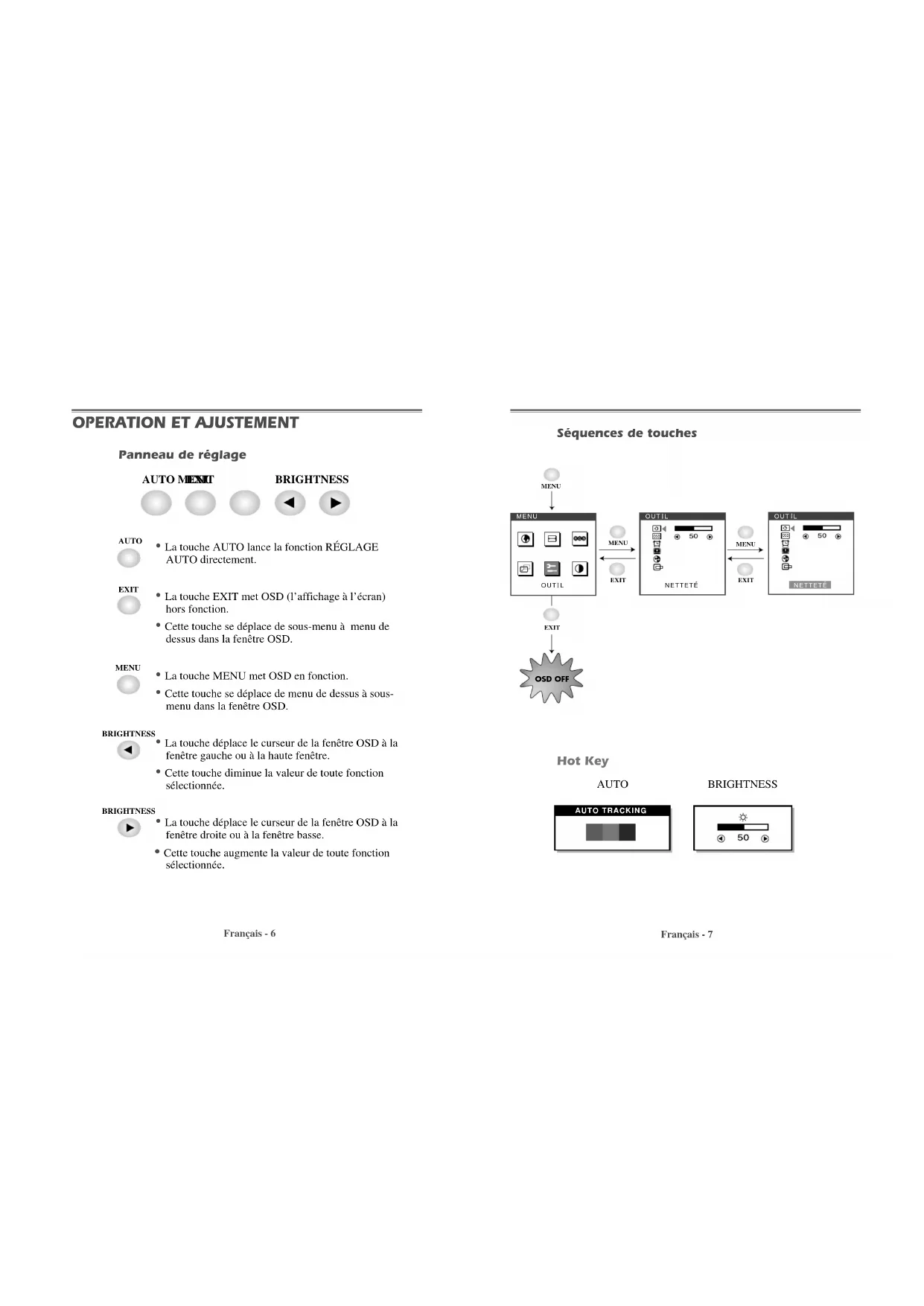

OPERATION ET AJUSTEMENT

Panneau de réglage

AUTO MEXIT

BRIGHTNESS

AUTO

La touche AUTO lance la fonction REGLAGE AUTO directement.

EXIT

La touche EXIT met OSD (I'affichage a I'ecran) hors fonction.

• Cette touche se déplace de sous-menu à menu de dessus dans la fenêtre OSD.

MENU

La touche MENU met OSD en fonction.
- Cette touche se déplace de menu de dessus à sous-menu dans la fenêtre OSD.

BRIGHTNESS

La touche déplace leurre de la fenetre OSD à la fenetre gauche ou à la haute fenetre.
- Cette touche diminue la valeur de toute fonction selectionnée.

BRIGHTNESS

La touche déplace leurre de la fenetre OSD à la fenetre droite ou à la fenetre basse.
- Cette touche augmente la valeur de toute fonction selectionnée.

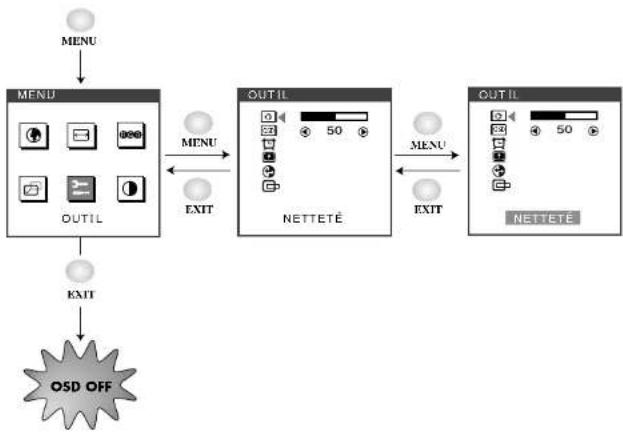

Sequences de touches

Hot Key
AUTO
BRIGHTNESS

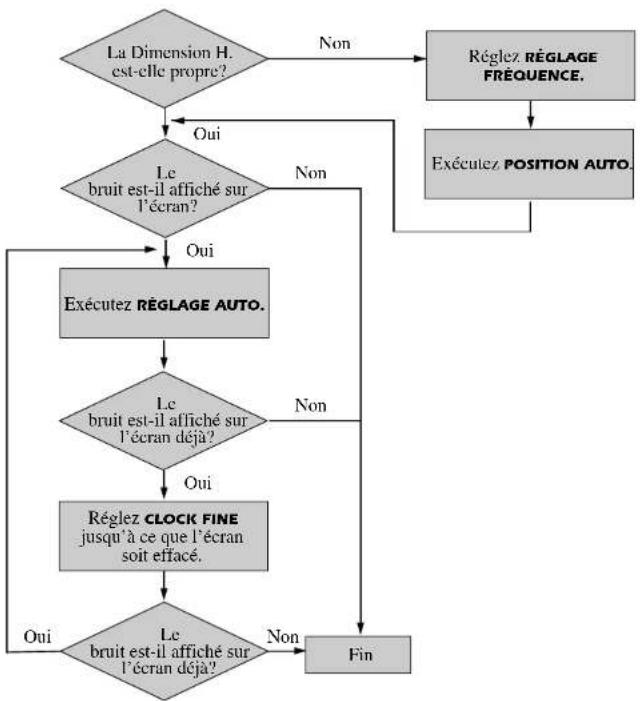

Procededegrlage

Français-8

Fonctions de OSD

ICONE	RéGLAGE	FONCTION
LUNGUE		Sélectionne la langue du menu OSD (6 langages).
RÉGLAGE FREQUENCY		Règlice la largueur (dimension horizontale) de l'image d'écran.
CLOCK FINE		Aiguise le foyer en alignant l'objet d'image illumine. Réglez jusqu'à l'imaged'écran parfait lié régisé, frisé et acéré. Règlage CLOCK FINE après RÉGLAGE FREQUENCY fait l'écran clair.
AUTO	RÉGLAGE AUTO	Règlice la qualité et la dimension verticale et horizontale.
TEMP. DES COULEURS		Choisi différentes températures de couleur pré-régliées ou règle vos propres paramètres de couleurs personalisées.
RContrôle DES R.		Règlice la couleur de rouge.
GContrôle DES V.		Règlice la couleur de vert.
BContrôle DES B.		Règlice la couleur de bleu.
CENTER H. & CENTER V.		Règlice la position de l'affichage horizontally (gauche ou droite) et verticalement (haut ou bas).
NETTETÉ		Règlice la qualité d'image d'écran.
OSD	POSITION OSD	Règlice la position OSD horizontalalement (gauche ou droite) et verticalement (haut ou bas).

Francais-9

ICONE	REGLAGE	FUNCTION
EFFECTEMENT OSD	Régle le menu OSD d'écran.
ÉTAT	Affiche la fréquence et la polarité verticale et horizontale.
RAPPEL	Restaure les paramètres usine par défaut de l'écran.
POSITION AUTO	Choisi automatiquement la position H. et la position V. et la dimension V. de l'image d'écran.
CONTRASTE	Régle le contraste de l'image, la différence entre les zones claires et+Sombres sur l'écran.

AutoDiagnostic

Lorsque le moniteur n'affiche rien et que I'utilisateur appuie sur une touche, I'ecran d'autodiagnostic apparait. L'autodiagnostice verified si le moniteur ne recoit aucun signal (No signal) ou le signal est hors gamme (Out of range).

Aucun signal (No signal) est affiché lorsqu'le cable d'interface (en D) n'est pas branché ou que I'était du moniteur est en mode DPMS.

Hors gamme (Out of range) est affiché lorsqu la féquence reçue est en dehors de gamme normale.

Gamma Normale (Seulement la mode-Noninterlace) H:30-62 KHz V:50-75 Hz

SPECIFICATIONS

Panneau Taille 15 pouces (38cm) diagonal
	Espacement de point	0.297 x 0.297mm
	Angles de vue 75°(Droite/Gauche)
		70°(Haut), 70°(Bas)
	Taux de contraste 350:1 taux de contraste (typ)
	Luminosité 250cd/m	2 luminosité (typ)
	Filtre de couleur RV B raie verticale
Synchronizatio Horizontale 30 - 62KHz
		Verticale 50 - 75Hz
Largeur de bande video 80MHz
Résolution maximale 1024 x 768 75Hz		@
Couleurs 6bit (Avec dithering 16.7M Copleurs)
Zone d'affichage 304.1mm x 228.1mm
Signal d'entrée	Vidéo	RVB analogique (0.7Vp-p, 75ohms)
	Synchronisation	H/V séparée (TTL)
Connecteur de signal d'entrée		D-Sub mini 15 broches
Prêt à jour		DDC1/2B/CI
Alimentation électrique 100-240 Vac, 50/60Hz (Variable)
Consommation de puissance		25,5W
Dimension-L x H x P		390 x 396 x 205mm (avec socle)
		390 x 325 x 70.5mm (sans socle)
Poids(net/totale)		4.6/6.1Kg
		10/13.2lbs
Économie d'énergie		EPA, VESA DPMS, Nutek Compliant
Limites de inclinaison /orientation	Inclinaision	5° vers l'avant, 30° vers l'arrière
	Orientation 90° vers	la gauche, vers la droite
Conditions d'exploitation		10 - 40°C /50 - 104°F

• Les specifications sont susceptibles d'être modifiées sans préavis pour améliorer la qualité des produits.
• Le panneau LCD peut avoir quelques pixels défectueux (par exemple légerement clair ou nombre) à cause de la caractéristique du panneau LCD. Il y aaucun défaut à VOte produit LCD.

CHARACTERISTIQUES DU SIGNAL

MODES VESA
Mode Res	solution	Frequ.H(KHz)	Frequ.V.(Hz)	Remarque
VGA	640 × 480 @ 60Hz 31.5	60 Non entrelace
VGA 640	× 480 @ 72Hz 37.9	2 Non entrelace
VGA	640 × 480 @ 75Hz 37.5	5 Non entrelace
SVGA 800	× 600 @ 56Hz 35.2	6 Non entrelace
SVGA 800	× 600 @ 60Hz 37.9	60 Non entrelace
SVGA 800	× 600 @ 72Hz 48.1	72 Non entrelace
SVGA 800	× 600 @ 75Hz 46.9	75 Non entrelace
XGA 10	24 × 768 @ 60Hz 48.4	60 Non entrelace
XGA 10	24 × 768 @ 70Hz 56.5	70 Non entrelace
XGA 10	24 × 768 @ 75Hz 60.0	75 Non entrelace
MODES IBM
Mode Res	solution	Frequ.H(KHz)	Frequ.V.(Hz)	Remarque
EGA	640 × 350 @ 70Hz 31.5	70 Non entrelace
DOS	720 × 400 @ 70Hz 31.3	70 Non entrelace
MODES MAC
Mode Res	solution	Frequ.H(KHz)	Frequ.V.(Hz)	Remarque
VGA	640 × 480 @ 67Hz 35.0	67 Non entrelace
SVGA 832	× 624 @ 75Hz 49.7	75 Non entrelace

• Le monitreur LCD a les modes-Noninterlac sans papillotement seul.

DEPANNAGE

Problème	Solutions
L'image est sautillante.	Réglez Clock pour ajuster la position d'écran et réglez Clock fine jusqu'à l'image ne tremble plus.
Rien ne s'affiche.	L'ordinateur et l'écran sont-ils sous tension? ↓ Le cable video est-il correctement relié à la carte video? ↓ Les broches des connecteurs sont-elles tordues? ↓ L'ordinateur fonctionne-t-il en mode économique d'énergie?
Le voirant d'alimentation ne s'allume pas.	L'écran est-il sous tension. ↓ Le cordon d'alimentation est-il correctement branché?
L'affichage est irrégulier.	Le cable et la carte video sont-ils compatibles?
L'affichage est mal centré, trop peu ou trop grand.	Réglez la Réglage fréquence ou le Center H/V en fonction de vos besoins.
L'image se déplace sur l'écran ou présente un effet de vague.	Ecartez tout apparéil susceptible de provoquer des interférences électromagnétiques. ↓ Lisez les renscignements fournis par la FCC sur la couverture avant du manuel.
L'image est floue.	Réglez le Contraste et la Luminosite.
