Type de produit	Moniteur LCD
Marque	Daewoo
Modèle	L510B1
Taille de l'écran	15 pouces (38 cm) de diagonale
Résolution maximale	1024 x 768 à 75 Hz
Espacement des points	0,297 x 0,297 mm
Taux de contraste	350:1 (typique)
Luminosité	250 cd/m² (typique)
Angles de vision	75° horizontal (gauche/droite), 70° vertical (haut/bas)
Connectivité vidéo	1 x D-Sub 15 broches (VGA)
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation électrique	25,5 W
Dimensions avec socle (L x H x P)	390 x 396 x 205 mm
Poids net	4,6 kg
Réglages OSD	Luminosité, contraste, position, taille, température des couleurs, langue (6 langues), etc.
Fonction d'économie d'énergie	VESA DPMS, EPA, Nutek
Normes	TCO 99, Plug & Play (DDC1/2B/CI)
Inclinaison	5° vers l'avant, 30° vers l'arrière
Température de fonctionnement	10 - 40°C

FOIRE AUX QUESTIONS - L510B1 DAEWOO

Comment connecter mon moniteur Daewoo L510B1 à l'ordinateur ?

Mettez l'ordinateur et l'écran hors tension. Branchez le câble VGA (connecteur 15 broches) à la sortie vidéo de votre ordinateur et serrez les vis. Ensuite, reliez le cordon d'alimentation à l'écran puis à une prise secteur. Allumez d'abord l'écran, puis l'ordinateur.

Pourquoi l'écran reste-t-il noir ?

Vérifiez que l'écran et l'ordinateur sont sous tension. Assurez-vous que le câble vidéo est correctement branché et que les broches du connecteur ne sont pas tordues. Si l'ordinateur est en mode veille, appuyez sur une touche ou déplacez la souris.

Comment régler la résolution de l'écran ?

La résolution optimale est 1024 x 768 à 75 Hz. Dans les paramètres d'affichage de votre ordinateur, sélectionnez cette résolution. Sur l'écran, vous pouvez utiliser le menu OSD pour ajuster la position et la taille si nécessaire.

Comment utiliser le menu OSD ?

Appuyez sur la touche 'MENU' pour ouvrir le menu. Utilisez les touches de navigation pour parcourir les options (luminosité, contraste, position, etc.). Appuyez à nouveau sur 'MENU' pour valider un réglage. 'EXIT' permet de quitter.

Que faire si l'image scintille ou est floue ?

Réglez d'abord le 'Réglage fréquence' (Clock) pour ajuster la largeur de l'image, puis utilisez 'Clock Fine' pour affiner la netteté. Si le scintillement persiste, vérifiez le câble et écartez toute source d'interférence électromagnétique.

Comment nettoyer l'écran ?

Éteignez l'écran et débranchez-le. Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement la surface. N'utilisez jamais de produits chimiques ou de nettoyants abrasifs.

Que signifie 'No Signal' ou 'Out of Range' sur l'écran ?

'No Signal' indique qu'aucun câble vidéo n'est connecté ou que l'ordinateur est en mode économie d'énergie. 'Out of Range' signifie que la fréquence du signal (horizontale ou verticale) dépasse la plage supportée (H:30-62kHz, V:50-75Hz). Vérifiez les réglages de votre ordinateur.

Comment rétablir les réglages d'usine ?

Dans le menu OSD, accédez à l'option 'RAPPEL' (Recall). Cette fonction restaure tous les paramètres par défaut de l'écran.

Puis-je pivoter l'écran ?

Oui, le socle orientable permet une rotation de 90° vers la gauche ou la droite. Pour l'inclinaison, vous pouvez incliner l'écran de 5° vers l'avant et 30° vers l'arrière.

Quels câbles sont fournis avec le moniteur ?

Le moniteur est livré avec un cordon d'alimentation et un câble VGA (connecteur 15 broches). Le manuel d'utilisation est également inclus, ainsi qu'une carte de garantie (en option).

MODE D'EMPLOI L510B1 DAEWOO

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

WICHTIGE INFORMATIONEN

Résumé des caractéristiques .... 2

Installation 3

Raccordement du câble du signal et du cordon

d'alimentation 3

Changement du socle orientable .... 4

Opération et Ajustement 6

Spécifications 11

Caractéristiques du signal 12

Dépannage 13

INTRODUCTION

Ce manuel décrit les procédures d'installation et d'utilisation de votre écran et indique comment optimiser ses performances. Lisez toutes les sections du manuel attentivement avant d'installer l'écran et gardez-le à portée de main pour pouvoir y faire référence au besoin.

Assurez-vous de la présence de tous les éléments suivants:

• Moniteur LCD TFT

• Cordon d'alimentation

- Connecteur 15 broches

• Manuel de l'utilisateur

• Carte de garantie (Optionnel)

En cas d'élément manquant ou endommagé, contactez votre fournisseur. Conservez le carton et les emballages d'origine; vous en aurez besoin si vous transportez l'écran vers un autre site dans l'avenir.

RESUME DES CARACTERISTIQUES

• À la fois pratique et convivial, l'affichage à l'écran permet de régler facilement et précisément la dimension et la position horizontale ou verticale et la couleur de l'affichage.
• Ce moniteur favorise un environnement de travail sain car il est rigoureusement conforme aux normes TCO 99 relatives aux radiations électromagnétiques.
• Ce moniteur est conforme à la spécification VESA Display Data Channel (DDC) pour la compatibilité au standard Plug and Play (Prêt à jouer). Les microcircuits permettent une installation et une configuration simple et rapide.
• Ce moniteur permet un contrôle précis des couleurs selon vos goûts ou les exigences de vos applications. Utilisez les commandes à l'écran pour régler la température de la couleur, le gain RVB afin d'obtenir la couleur et l'intensité optimales à l'écran.
• Appuyez sur le bouton Menu et choisissez le menu d'autodiagnostic (Self-Diagnosis) afin de déterminer si votre moniteur fonctionne normalement, s'il reçoit un signal ou si ce signal est en dehors de la gamme normale de fréquences.
• Activez une fréquence de régénération plus élevée afin de stabiliser l'image et éliminer le scintillement responsable de la fatigue oculaire et des maux de tête.
• L'affichage plein écran (sans bordure) fonctionne dans tous les modes graphiques et offre une plus grande zone de visualisation que les moniteurs conventionnels, permettant ainsi une meilleure image et un espace de travail plus important.
• Ce moniteur fourni la performance de l'affichage optimale de 1024x768 à 75Hz.

INSTALLATION

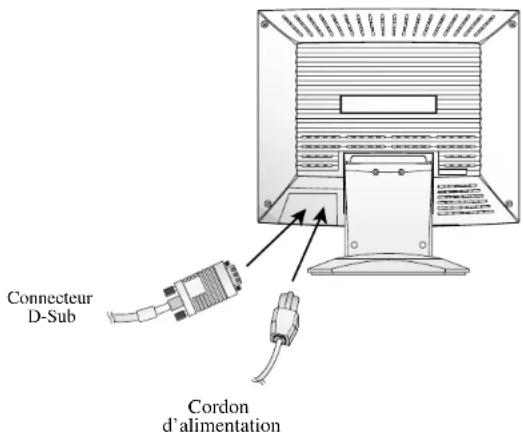

RACCORDEMENT DU CABLE DU SIGNAL ET DU CORDON D'ALIMENTATION

1. Mettez l'ordinateur et l'écran hors tension.
2. Reliez le connecteur 15 broches à la sortie vidéo de votre ordinateur.
3. Serrez les vis du connecteur.
   4 Reliez le cordon d'alimentation secteur au connecteur d'alimentation à l'arrière de l'écran.
4. Branchez l'autre extrémité du cordon sur une prise secteur.

CHANGEMENT DU SOCLE ORIENTABLE

Eloigner le socle orientable

Eloigner le couvercle de gond

Attacher le bras-socle orientable au moniteur

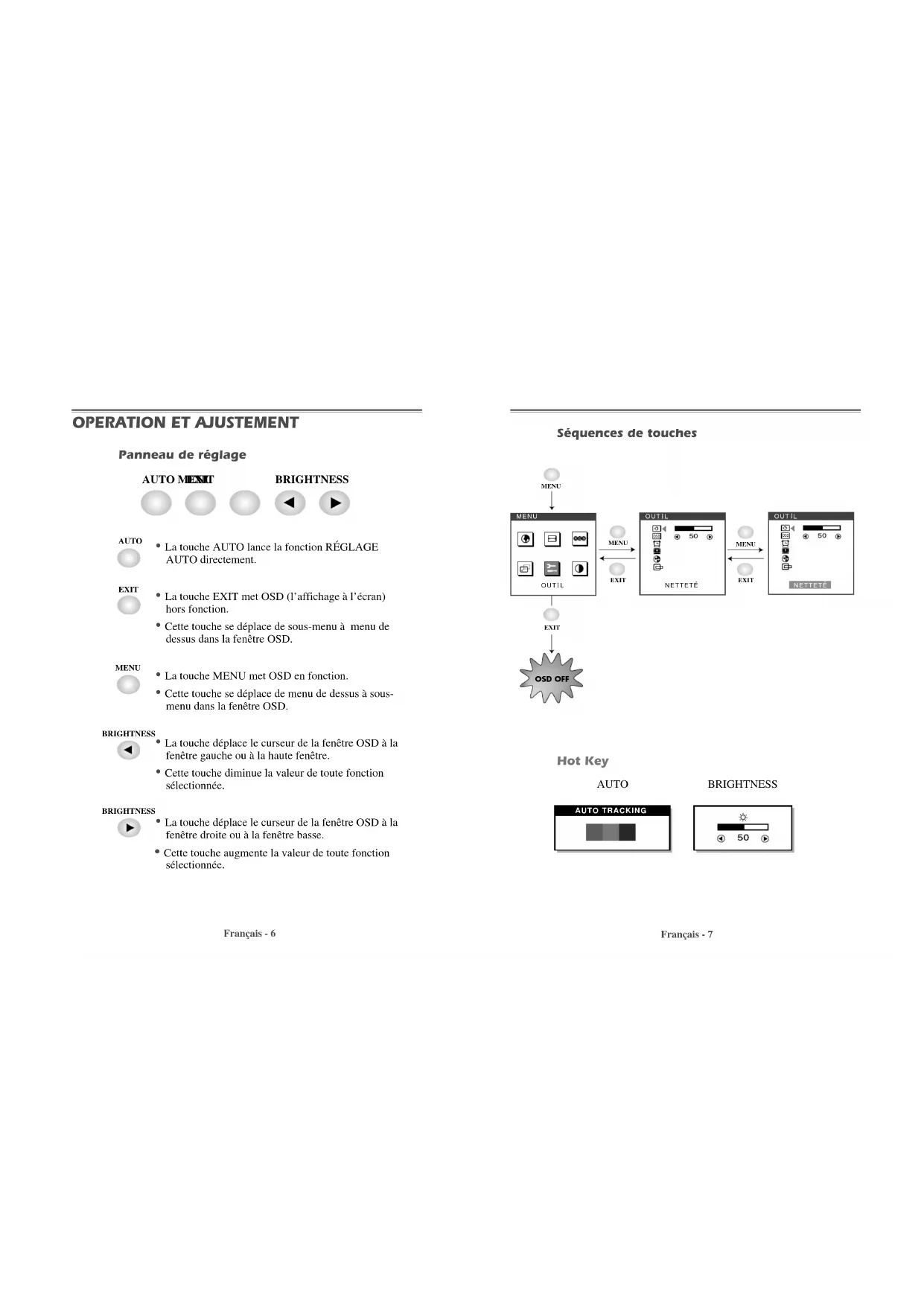

- La touche AUTO lance la fonction RÉGLAGE AUTO directement.

- La touche EXIT met OSD (l'affichage à l'écran) hors fonction.

- Cette touche se déplace de sous-menu à menu de dessus dans la fenêtre OSD.

• La touche MENU met OSD en fonction.

- Cette touche se déplace de menu de dessus à sous-menu dans la fenêtre OSD.

BRIGHTNESS

- La touche déplace le curseur de la fenêtre OSD à la fenêtre gauche ou à la haute fenêtre.

- Cette touche diminue la valeur de toute fonction sélectionnée.

BRIGHTNESS

- La touche déplace le curseur de la fenêtre OSD à la fenêtre droite ou à la fenêtre basse.

- Cette touche augmente la valeur de toute fonction sélectionnée.

Français - 6

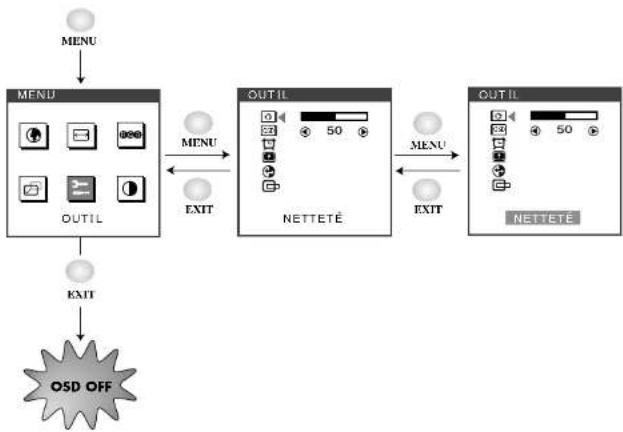

Séquences de touches

Hot Key

AUTO

BRIGHTNESS

Français - 7

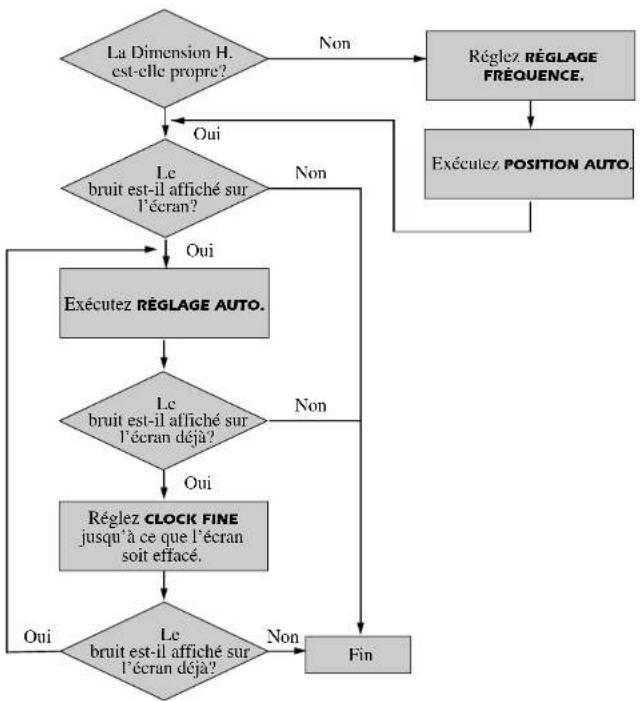

Procédé de réglage

Français - 8

Fonctions de OSD

ICONE	REGLAGE	FONCTION
	LANGUE	Sélectionne la langue du menu OSD (6 langages).
	RÉGLAGE FRÉQUENCE	Règle la largeur (dimension horizontale) de l'image d'écran.
	CLOCK FINE	Aiguise le foyer en alignant l'élément d'image illuminé. Règlez jusqu'à l'image d'écran paraît concentré, frisé et acéré. Réglage CLOCK FINE après RÉGLAGE FRÉQUENCE fait l'écran clair.
	RÉGLAGE AUTO	Règle la qualité et la dimension verticale et horizontale.
	TEMP. DES COULEURS	Choisi différentes températures de couleur pré-réglées ou règle vos propres paramètres de couleurs personnalisées.
	CONTRÔLE DES R.	Règle la couleur de rouge.
[SX24]	CONTRÔLE DES V.	Règle la couleur de vert.
	CONTRÔLE DES B.	Règle la couleur de bleu.
[T230]	CENTER H. & CENTER V.	Règle la position de l'affichage horizontalement (gauche ou droite) et verticalement (haut ou bas).
	NETTETÉ	Règle la qualité d'image d'écran.
[WZ05]	POSITION OSD	Règle la position OSD horizontalement (gauche ou droite) et verticalement (haut ou bas).

Français - 9

ICONE	REGLAGE	FONCTION
	EFFACEMENT OSD	Règle le menu OSD d'écran.
	ÉTAT	Affiche la fréquence et la polarité verticale et horizontale.
	RAPPEL	Restaure les paramètres usine par défaut de l'écran.
	POSITION AUTO	Choisi automatiquement la position H. et la position V. et la dimension V. de l'image d'écran.
	CONTRASTE	Règle le contraste de l'image, la différence entre les zones claires et sombres sur l'écran.

AutoDiagnostic

Lorsque le moniteur n'affiche rien et que l'utilisateur appuie sur une touche, l'écran d'autodiagnostic apparaît. L'autodiagnostic vérifie si le moniteur ne reçoit aucun signal (No signal) ou le signal est hors gamme (Out of range).

Aucun signal (No signal) est affiché lorsque le câble d'interface (en D) n'est pas branché ou que l'état du moniteur est en mode DPMS.

Hors gamme (Out of range) est affiché lorsque la fréquence reçue est en dehors de gamme normale.

■ Gamme Normale
(Seulement la mode-Noninterlacé )
H:30-62KHz
V:50-75Hz

Français - 10

SPECIFICATIONS

Panneau Taille 15 pouces (38cm) diagonal
	Espacement de point	0.297 x 0.297mm
	Angles de vue 75°(Droite/Gauche)
			70°(Haut), 70°(Bas)
	Taux de contraste 350:1 taux de contraste (typ)
	Luminosité 250cd/m	2 luminosité (typ)
	Filtre de couleur RVB raie verticale
Synchronization Horizontale 30 - 62KHz
Largeur de bande vidéo 80MHz
Résolution maximale 1024 x 768 75Hz		a
Couleurs 6bit (Avec dithering 16.7M Couleurs)
Zone d'affichage 304.1mm x 228.1mm
Signal d'entrée	Vidéo	RVB analogique (0.7Vp-p, 75ohms)
	Synchronisation	H/V séparée (TTL)
Connecteur de signal d'entrée		D-Sub mini 15 broches
Prêt à jouer		DDC1/2B/CI
Alimentation électrique 100-240 Vac, 50/60Hz (Variable)
Consommation de puissance		25.5W
Dimension-L x H x P		390 x 396 x 205mm (avec socle)
		390 x 325 x 70.5mm (sans socle)
Poids(net/totale)		4.6/6.1Kg
		10/13.2lbs
Économie d'énergie		EPA, VESA DPMS, Nutek Compliant
Limites de inclinaison/orientation	Inclinaision	5° vers l'avant, 30° vers l'arrière
	Orientation 90° vers	la gauche, vers la droite
Conditions d'exploitation		10 - 40°C /50 - 104°F

* Les spécifications sont susceptibles d'être modifiés sans préavis pour améliorer la qualité des produits.
* Le panneau LCD peut avoir quelques pixels défectueux (par exemple légerèment clair ou sombre) à cause de la caractéristique du panneau LCD. Il y a aucun défaut à votre produit LCD.

Français - 11

CARACTERISTIQUES DU SIGNAL

MODES VESA
Mode Résolution Fréq.H.(KHz) Fréq.V.(Hz) Remarque
VGA	640 × 480 @ 60Hz 31.5	60 Non entrelacé
VGA 640	× 480 @ 72Hz 37.9	72 Non entrelacé
VGA	640 × 480 @ 75Hz 37.5	75 Non entrelacé
SVGA 800	× 600 @ 56Hz 35.2	56 Non entrelacé
SVGA 800	× 600 @ 60Hz 37.9	60 Non entrelacé
SVGA 800	× 600 @ 72Hz 48.1	72 Non entrelacé
SVGA 800	× 600 @ 75Hz 46.9	75 Non entrelacé
XGA 10	24 × 768 @ 60Hz 48.4	60 Non entrelacé
XGA 10	24 × 768 @ 70Hz 56.5	70 Non entrelacé
XGA 10	24 × 768 @ 75Hz 60.0	75 Non entrelacé
MODES IBM
Mode Résolution Fréq.H.(KHz) Fréq.V.(Hz) Remarque
EGA	640 × 350 @ 70Hz 31.5	70 Non entrelacé
DOS	720 × 400 @ 70Hz 31.3	70 Non entrelacé
MODES MAC
Mode Résolution Fréq.H.(KHz) Fréq.V.(Hz) Remarque
VGA	640 × 480 @ 67Hz 35.0	67 Non entrelacé
SVGA 832	× 624 @ 75Hz 49.7	75 Non entrelacé

* Le moniteur LCD a les modes-Noninterlacé sans papillotement seulement.

DEPANNAGE

Problème	Solutions
L'image est sautillante.	Réglez Clock pour ajuster la position d'écran et réglez Clock fine jusqu'à l'image ne tremble plus.
Rien ne s'affiche.	L'ordinateur et l'écran sont-ils sous tension?↓Le câble vidéo est-il correctement relié à la carte vidéo?↓Les broches des connecteurs sont-elles tordues?↓L'ordinateur fonctionne-t-il en mode économie d'énergie?
Le voyant d'alimentation ne s'allume pas.	L'écran est-il sous tension.↓Le cordon d'alimentation est-il correctement branché?
L'affichage est irrégulier.	Le câble et la carte vidéo sont-ils compatibles?
L'affichage est mal centré, trop petit ou trop grand.	Réglez la Réglage fréquence ou le Center H/V en fonction de vos besoins.
L'image se déplace sur l'écran ou présente un effet de vague.	Ecartez tout appareil susceptible de provoquer des interférences électromagnétiques.↓Lisez les renseignements fournis par la FCC sur la couverture avant du manuel.
L'image est floue.	Réglez le Contraste et la Luminosité.
