103FH - Moniteur DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur CRT 21 pouces
Marque	Daewoo
Modèle	103FH
Taille de l'écran	21 pouces (zone d'affichage 20 pouces)
Densité des points	0,25 mm
Synchro horizontale	30 - 107 KHz
Synchro verticale	50 - 160 Hz
Alimentation	100-240 V AC, 50/60 Hz (variable)
Consommation électrique	135 W (max)
Dimensions (L x H x P)	494 x 500 x 518 mm (avec socle)
Poids (dépaqueté)	28,0 kg (61,7 lbs)
Entrées vidéo	D-Sub 15 broches et BNC (5 connecteurs)
Langues OSD	Français, Anglais, Allemand, Espagnol, Italien
Fonction économie d'énergie	Oui, compatible VESA DPMS
Plug & Play	Oui, DDC1/2B/CI
Température de fonctionnement	10 ~ 40 °C (50 ~ 104 °F)
Réglages OSD	Luminosité, contraste, position, taille, géométrie, couleur, convergence, etc.
Démagnétisation	Intégrée, manuelle via OSD
Normes	MPR II, TCO (optionnel), EPA, Nutek

FOIRE AUX QUESTIONS - 103FH DAEWOO

Que faire si l'écran n'affiche rien ?

Vérifiez que l'ordinateur et le moniteur sont sous tension. Assurez-vous que le câble vidéo est correctement branché à la carte graphique et que les broches ne sont pas tordues. Si le voyant d'alimentation est éteint, vérifiez la connexion du cordon d'alimentation. Si le moniteur est en mode économie d'énergie (DPMS), appuyez sur une touche du clavier ou déplacez la souris.

Comment régler la position et la taille de l'image ?

Utilisez le menu OSD en appuyant sur le bouton MENU. Naviguez avec les flèches pour sélectionner les réglages Centre H./V. (position) et Dimension H./V. (taille). Ajustez les valeurs selon vos besoins.

L'image est floue, que faire ?

Réglez d'abord le contraste et la luminosité via les touches dédiées ou le menu OSD. Si le problème persiste, effectuez une démagnétisation via le menu Démagnétiser. Vérifiez également la résolution et la fréquence de rafraîchissement de votre carte graphique.

Comment nettoyer l'écran du moniteur ?

Débranchez le moniteur. Utilisez un chiffon doux et sec légèrement humidifié (pas de produits chimiques). Essuyez délicatement la surface. Pour les taches tenaces, vous pouvez utiliser un nettoyant spécial écran. Ne vaporisez jamais de liquide directement sur l'écran.

Quelles résolutions sont supportées ?

Le moniteur supporte de nombreuses résolutions non entrelacées jusqu'à 1600x1200. Voici quelques exemples :
- 640x480 (60, 85 Hz)
- 800x600 (75, 85 Hz)
- 1024x768 (75, 85 Hz)
- 1280x1024 (75, 85 Hz)
- 1600x1200 (70, 75, 85 Hz). Consultez la notice pour la liste complète.

Pourquoi vois-je des taches de couleur ?

Cela peut être dû à un champ magnétique. Utilisez la fonction de démagnétisation dans le menu OSD (Démagnétiser). Si le problème persiste, éloignez les enceintes ou autres appareils magnétiques du moniteur.

Comment basculer entre les entrées D-Sub et BNC ?

Appuyez sur le bouton MENU, allez dans le menu BNC/D-SUB et sélectionnez l'entrée souhaitée. Assurez-vous que le câble correspondant est connecté.

L'image est déformée (coussins, trapèze...), que faire ?

Utilisez les réglages de géométrie dans le menu OSD : Coussin latéral, Trapèze, Parallélogramme, Rotation... pour corriger la forme de l'image.

Comment restaurer les paramètres d'usine ?

Dans le menu OSD, sélectionnez l'option Défaut (ou Recall). Cela réinitialisera tous les réglages aux valeurs par défaut.

Que signifie 'No signal' ou 'Out of range' ?

No signal : le moniteur ne reçoit aucun signal vidéo (câble débranché, ordinateur éteint ou en veille). Out of range : la fréquence du signal est en dehors de la plage supportée (H: 30-107 kHz, V: 50-160 Hz). Vérifiez les réglages de votre carte graphique.

MODE D'EMPLOI 103FH DAEWOO

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

WICHTIGE INFORMATIONEN

Résumé des caractéristiques .... 2

Installation 3

Raccordement du câble de signal D-sub .... 3

Raccordement du câble de signal BNC 4

Raccordement du cordon d'alimentation .... 5

Gestion de l'alimentation .... 5

Display Data Channel pour le prêt à jouer .... 5

Opération et Ajustement 6

Spécifications 12

Caractéristiques du signal 12

Dépannage 13

INTRODUCTION

Ce manuel décrit les procédures d'installation et d'utilisation de votre écran et indique comment optimiser ses performances. Lisez toutes les sections du manuel attentivement avant d'installer l'écran et gardez-le à portée de main pour pouvoir y faire référence au besoin.

Assurez-vous de la présence de tous les éléments suivants:

• Écran couleur
  • Cordon d'alimentation
  • Câble de signal
  • Manuel de l'utilisateur
  • Carte de garantie (Optionnel)

En cas d'élément manquant ou endommagé, contactez votre fournisseur. Conservez le carton et les emballages d'origine; vous en aurez besoin si vous transportez l'écran vers un autre site dans l'avenir.

RESUME DES CARACTERISTIQUES

• À la fois pratique et convivial, l'affichage à l'écran permet de régler facilement et précisément la dimension et la position horizontale ou verticale, la géométrie et la couleur de l'affichage.
• Ce moniteur favorise un environnement de travail sain car il est rigoureusement conforme aux normes MPR II relatives aux radiations électromagnétiques (TCO Optionnel).
• Ce moniteur est conforme à la spécification VESA Display Data Channel (DDC) pour la compatibilité au standard Plug and Play (Prêt à jouer). Les microcircuits permettent une installation et une configuration simple et rapide.
• Ce moniteur permet un contrôle précis des couleurs selon vos goûts ou les exigences de vos applications. Utilisez les commandes à l'écran pour régler la température de la couleur, le gain RVB afin d'obtenir la couleur et l'intensité optimales à l'écran.
• Appuyez sur le bouton Menu et choisissez le menu d'autodiagnostic (Self-Diagnosis) afin de déterminer si votre moniteur fonctionne normalement, s'il reçoit un signal ou si ce signal est en dehors de la gamme normale de fréquences.
• Activez une fréquence de régénération plus élevée afin de stabiliser l'image et éliminer le scintillement responsable de la fatigue oculaire et des maux de tête.
  • L'affichage plein écran (sans bordure) fonctionne dans tous les modes graphiques et offre une plus grande zone de visualisation que les moniteurs conventionnels, permettant ainsi une meilleure image et un espace de travail plus important.

INSTALLATION

RACCORDEMENT DU CABLE DE SIGNAL D-SUB

1. Mettez l'ordinateur et l'écran hors tension.
2. Reliez le connecteur 15 broches à la sortie vidéo de votre ordinateur.
3. Serrez les vis du connecteur.

Câble de signal D-Sub

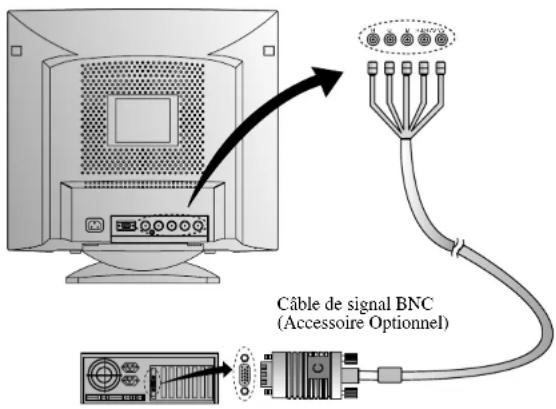

RACCORDEMENT DU CABLE DE SIGNAL BNC

1. Mettez l'ordinateur et l'écran hors tension.
2. Reliez 5 connecteurs BNC de la câble de signal à le moniteur.
3. Tordez les connecteurs avant que ils ont serréz.

Français - 4

RACCORDEMENT DU CORDON D'ALIMENTATION

1. Branchez le cordon d'alimentation a la prise situee au dos du moniteur.
2. Branchez l'autre extremite du cordon a la prise secteur.

Si votre cordon d'alimentation est PC-to-Monitor type, branchez l'autre extrémité du cordon au connecteur d'alimentation de votre ordinateur.

GESTION DE L'ALIMENTATION

Si vous utilisez l'écran avec un ordinateur conforme aux programmes d'économie d'énergie, vous pouvez le régler de sorte que l'affichage soit interrompu après un délai d'inactivité prédéfini. Pour définir ce délai ou désactiver la fonction, vous devez soit positionner le paramètre de délai d'attente du programme de configuration (setup) de votre ordinateur, soit recourir à un logiciel de gestion d'alimentation spécialisé. Pour plus d'informations sur l'utilisation du programme de configuration, reportez-vous au manuel de votre ordinateur. Lorsque le mode d'économie d'énergie est actif (écran noir), l'écran consomme moins d'électricité que lorsqu'il fonctionne en mode normal. L'état de la consommation électrique est indiqué par le voyant d'alimentation. Pour rétablir l'image affichée, il suffit d'appuyer sur une touche quelconque du clavier ou sur un bouton de la souris. La fonction d'économie d'énergie n'est pas activée automatiquement si le câble vidéo est mal branché ou débranché.

DISPLAY DATA CHANNEL POUR LE PRET A JOUER (PLUG AND PLAY)

Si vous utilisez l'écran avec un ordinateur conforme à la norme DDC1/2B/CI de VESA, le maître de la carte vidéo automatiquement configue soimême sans votre intervention en forme conforme au mieux avec l'écran attaché. Display Data Channel(DDC) donne à l'écran la permission d'informer le maître-système en ce qui concerne l'information configuré pour l'usage optimal de l'écran. L'emploi de l'utilité de la carte vidéo n'exige pas d'harmonie avec la résolution et la vitesse de régénération de l'écran et la carte vidéo.

Français - 5

OPERATION ET AJUSTEMENT

Panneau de réglage

BRIGHTNESS

MENU

CONTRAST

- Déplace le curseur de la fenêtre OSD à la fenêtre droite.

• Augmente la valeur de toute fonction sélectionnée.

- Déplace le curseur de la fenêtre OSD à la fenêtre gauche.

- Diminue la valeur de toute fonction sélectionnée.

• Lance les menus OSD (affichage à l'écran).

- Déplace le curseur de la fenêtre OSD à la haute fenêtre.

• Augmente la valeur de Dimension V. ou Centre V.

- Déplace le curseur de la fenêtre OSD à la fenêtre basse.

• Diminue la valeur de Dimension V. ou Centre V.

Hot Key

BRIGHTNESS

CONTRAST

Français - 6

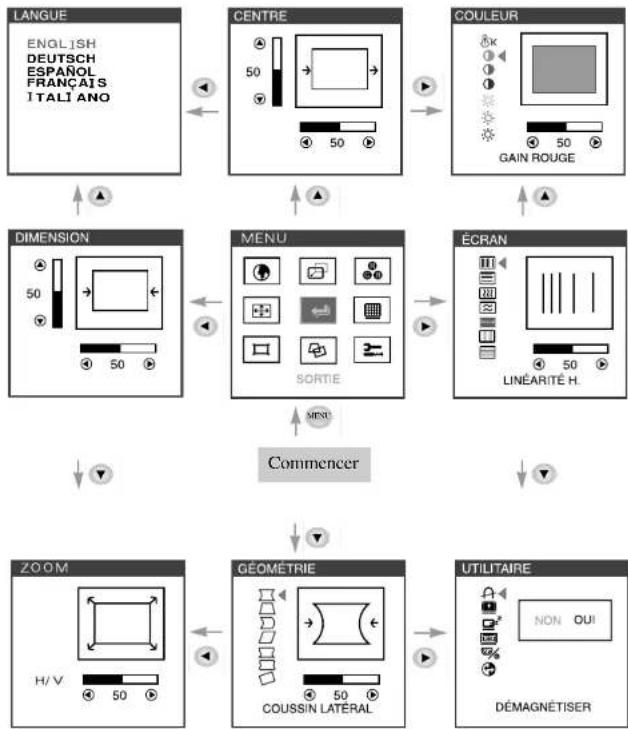

Séquences de touches

• Vous pouvez quitter l'écran OSD en choisissant l'icone de la fenêtre OSD.

Français - 7

Fonctions de OSD

ICONE	REGLAGE	FONCTION
	LANGUE	Sélectionne la langue du menu OSD (5 langagcs).
	CENTRE H. & CENTRE V.	Règle la position de l'affichage horizontalement (gauche ou droite) et verticalement (haut ou bas).
	TEMP. DE COULEUR	Choisi différentes températures de couleur pré-réglées ou règle vos propres paramètres de couleurs personnalisées.
	GAIN ROUGE	Règle le gain de rouge.
	GAIN VERT	Règle le gain de vert.
	GAIN BLEU	Règle le gain de bleu.
	POLARISATION DU R	Règle la polarisation de rouge.
	POLARISATION DU V	Règle la polarisation de vert.
	POLARISATION DU B	Règle la polarisation de bleu.
	DIMENSION H. & DIMENSION V.	Règle la largeur (dimension horizontale) et la hauteur (dimension verticale) de l'affichage.
	LINÉARITÉ H.	Règle la linéarité horizontale.
	LINÉARITÉ V.	Règle la linéarité verticale.

ICONE	REGLAGE	FONCTION
	MOIRÉ H.	Règle l'annulation du moiré de l'image horizontale.
	MOIRÉ V.	Règle l'annulation du moiré de l'image verticale.
	FOYER	Règle le foyer d'image.
	CONVERGENCE H.	Règle l'image de convergence horizontal.
	CONVERGENCE V.	Règle l'image de convergence verticale.
	ZOOM	Règle la largeur & la hauteur de l'image en même temps.
	COUSSIN LATÉRAL	Règle les marges de gauche ou de droite pour des marges plus convexes ou plus concaves.
	TRAPÈZE	Règle le trapézoide de l'écran en déplaçant les lignes vers l'interieur ou vers l'extérieur.
	ÉQUILIBRE DE DIST.	Règle le côté balance lorsque les côtés de l'écran sont bombés vers la gauche ou vers la droite.
	PARALLÉLO -GRAMME	Règle le parallélogramme lorsque l'écran est décalé vers la gauche ou vers la droite.
	RÉGLAGE ANGLES SRÉGLAGE ANGLES W	Règle la commande de S lorsque les côtés de l'écran ont la forme de S.Règle la commande de W lorsque les côtés de l’écran ont la forme de W.
[0427]	ROTATION	Règle la rotation lorsque l’écran est incliné à gauche ou à droite.
	DÉMAGNÉTISER	Préserve le moniteur des effets magnétiques indésirables pouvant provoquer une couleur de mauvaise qualité.
	ÉTAT	Affiche la fréquence et la polarité verticale et horizontale.
	ECONOMIE D’ENERGIE	OUI : fonctionnement sous la norme VESA DPMSNON : fonctionnement sans DPMS
	MODÈLE D’ESSAI	Affiche la barre de couleur RVB pour déterminer si l’écran couleur est exprimé normalement.
	BNC/D-SUB	Choisi la type de signalisation entre signal D-Sub et signal BNC.
	DÉFAUT	Restaure les paramètres usine par défaut de l’écran.

AutoDiagnostic

Lorsque le moniteur n'affiche rien et que l'utilisateur appuie sur une touche, l'écran d'autodiagnostic apparaît. L'autodiagnostic vérifie si le moniteur ne reçoit aucun signal (No signal) ou le signal est hors gamme (Out of range).

Aucun signal (No signal) est affiché lorsque le câble d'interface (en D) n'est pas branché ou que l'état du moniteur est en mode DPMS.

Hors gamme (Out of range) est affiché lorsque la fréquence reçue est en dehors de gamme normale.

■ Gamme Normale

H:30-107KHz

V:50-160Hz

SPECIFICATIONS

Taille de CDT 21 pouces
Zones d'affichag 20 pouces
Densité des points 0.25 mm
Synchronisation H	orizontale 30 -	107 KHz
	Verticale 50 -	160 Hz
Prêt à jouer DDC1/2B/CI
Économie d'énergie EPA, VESA		DPMS, Nutek Complaisant
Alimentation électrique 100-240V en courant alternatif, 50/60Hz (Variable)
Consommation de puissance 135 W
Dimension-L x H x P 494 x 500 x 518mm(avec socle)
Poids-dépaquetage (lbs/Kg) 61.7/28.0
Conditions d'exploitation 10 ~ 40°C /50 ~ 104°F

* Les spécifications sont susceptibles d'être modifiés sans préavis.

CARACTERISTIQUES DU SIGNAL

Mode Resolution	Fréq.H.(KHz)	Fréq.V.(Hz)	Remarque
VGA 480	640 × 480 31.5	60	Noninterlacé
VGA 400	720 × 400 31.3	70	Noninterlacé
VESA 43K	640 × 480 43.0	85	Noninterlacé
VESA 46K	800 × 600 46.9	75	Noninterlacé
VESA SVGA 85	800 × 600 53.7	85	Noninterlacé
VESA 60K	1024 × 768 60.0	75	Noninterlacé
VESA 1024/85	1024 × 768	68.7	85	Noninterlacé
VESA 1280/75	1280 × 1024	80.0	75	Noninterlacé
VESA 1600/70	1600 × 1200	87.5	70	Noninterlacé
VESA 1280/85	1280 × 1024	91.1	85	Noninterlacé
VESA 1600/75	1600 × 1200	93.8	75	Noninterlacé
VESA 1600/85	1600 × 1200	106.3	85	Noninterlacé

Français - 12

DEPANNAGE

Problème	Solutions
Rien ne s'affiche.	L'ordinateur et l'écran sont-ils sous tension?↓Le câble vidéo est-il correctement relié à la carte vidéo?↓Les broches des connecteurs sont-elles tordues?↓L'ordinateur fonctionne-t-il en mode économie d'énergic?
Le voyant d'alimentation ne s'allume pas.	L'écran est-il sous tension.↓Le cordon d'alimentation est-il correctement branché?
L'affichage est irrégulier.	Le câble et la carte vidéo sont-ils compatibles?
L'affichage est mal centré, trop petit ou trop grand.	Réglez la Dimension et le Centre de l'image affiché en fonction de vos besoins.
L'image se déplace sur l'écran ou présente un effet de vague.	Ecartez tout appareil susceptible de provoquer des interférences électromagnétiques.Lisez les renseignements fournis par la FCC sur la couverture avant du manuel.
Des taches de couleur parasites sont visibles.	Démagnétisez l'écran une fois.
L'image est flouc.	Réglez le Contraste et la Luminosité↓Démagnétisez l'écran une fois.
Les bordures de la zone d'affichage ne sont pas droites.	Corrigez l'effet de Géométrie (Coussin latéral, Trapèze...).

Français - 13
