MANUAL DE USUARIO LB510B1 DAEWOO

CharacteristicadelProducto 2

Instalacion 3

Conectando el Cable de Senal D-sub y voltaje 3

Cambie el Soporte 4

Operación y Ajuste 6

Especificaiones 11

Guia de Senales de Tiempos 12

Guia de Soluciones 13

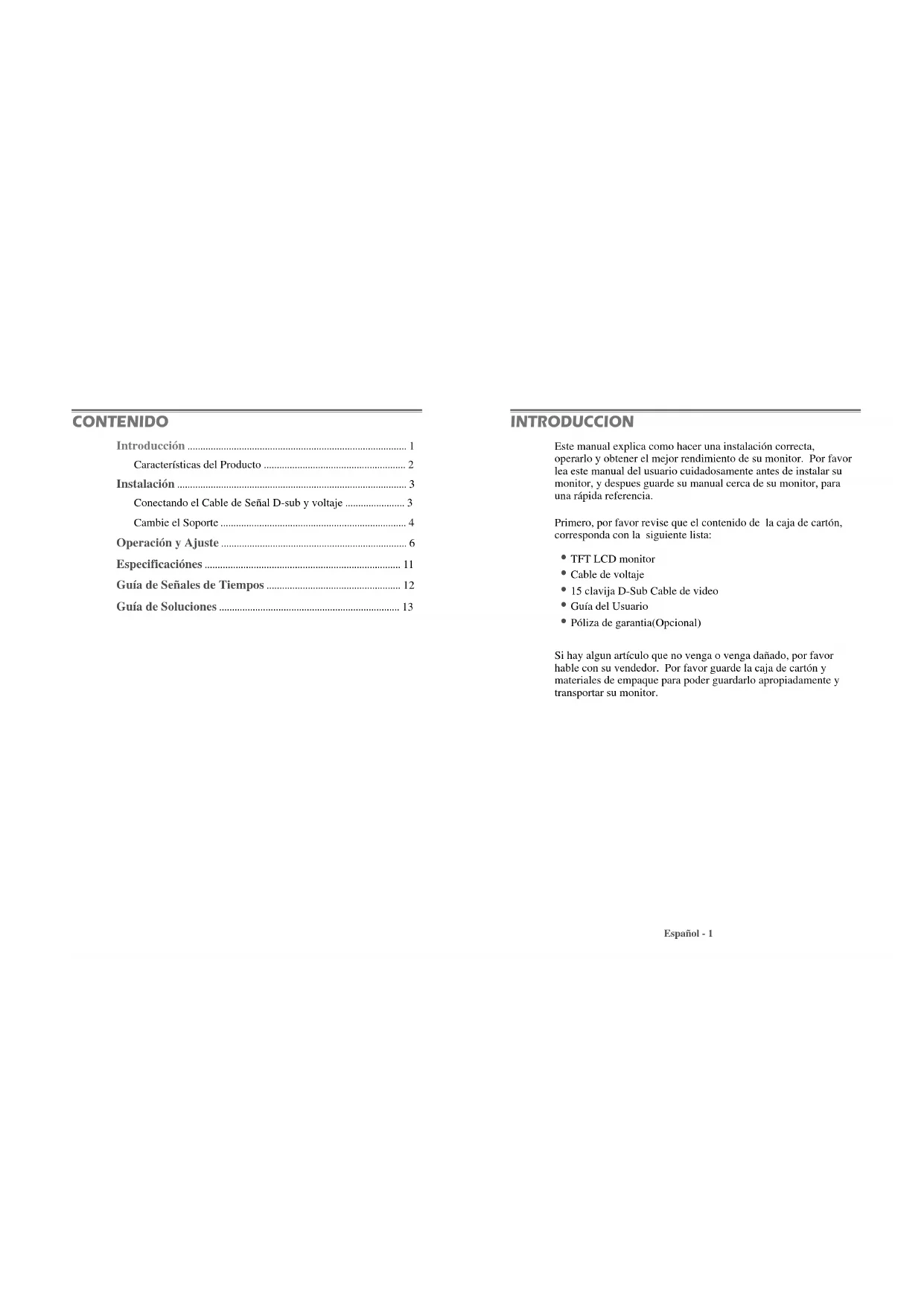

INTRODUCCION

Este manual explicía como hacer una instalación correcta, operarlo y Obtener el mayor rendimiento de su monitor. Por favor lea este manual del usuario cuidadosamente antes de instalar su monitor, y despues guarde sumanual cerca de su monitor, para una=rápida referencia.

Primero, por favor revise que el contenido de la caja de carton, corresponda con lasuma lista:

TFT LCD monitor
Cable de voltaje
- 15 clavija D-Sub Cable de video
Guía del Nombre - Guía del Nombre
Póliza de garantia(Optional)

Si hay algo n articulo que no venga o venga dañado, por favor hablc con su vendedor. Por favor guarde la caja de carton y materiales de empaque para poder guardarlo apropiamente y transporte su monitor.

CHARACTERISTICAS DEL PRODUCTO

• El conveniente y amigable menu en pantalla OSD, permite ajustes del dato y posicion horizontal y vertical, geometria y color de laImagen.
• El monitor provee un ambiente de trabajo seguro, en estrito complimiento con elstoodar para baja emision de radiacion TCO 99.
• El monitor cumple con la specifications VESA DDC, (canal de transmisión de datos), para compatibiliad con Plug & Play.
• El monitor posee controlles avanzados de color para una mejor calidad de imagen. Para cumplir con sus requerimientos personales o requerimientos de aplicacion utilise los controlles en pantalla paraaabstar la temperatura del color,los valores de ganancia RGB (Rojo,Verdc y Azul) para la mayor intensidad y color de imagen.
  Presione el boton menu y active el autodiagnostico para determinar si su monitor funciona correctamente, no recibeignal o esta recibiendo una signal fuera de su Frequencia de escaneo.
  Active los mayores valores de refresco del monitor para estabilizar la pantalla y eliminar el parpadeo que contribuya al dolor de ojos y de cabeza.
• La caracteristica display a pantalla completa, "borderless", trabajo bajo todos los发展模式 y provee un area de visión mas grande que los monitors convencionales, dandolc una mejor imagen con masarea de trabajo.
  * El monitor soporta el display optimo con 1024x768 en 75Hz

INSTALACION

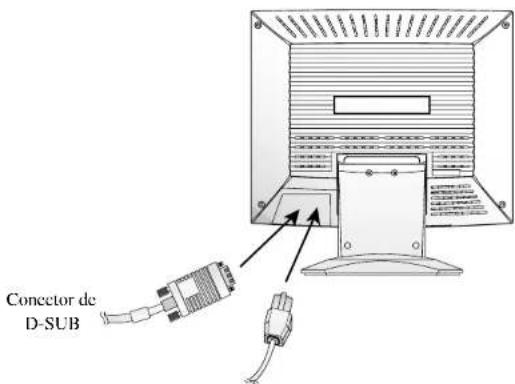

CONECTANDO EL CABLE DE SENAL D-SUB Y VOLTAJE

1. Apague el monitor y la computadora.
2. Conecte el conector de 15 pins D-Sub al puerto de la calidad de tarjeta de video de su computadora.
3. Apriete los tornillos del conector.
4. Enchufe el cable de alimentacion bajo del conductor de AC, localizzato en la parte de atras del monitor.
5. Enchufe la other terminal del cable de alimentacion, a la salida de la linea de AC.

Cable de Voltaire

CAMBIE EL SOPORTE

Elimine el soporte

Elimine 2 clavijas.

Elimine la cubierta de bisagra

Elimine 1 clavija.

Elimine la bisagra

Elimine 4 clavijas.

Liga el monitor con el soporte de Arm

Apreta 4 clavijas.

Usa el VESA aprobado el soporte de Arm.

(75x75 mm hueco espacial)

Espanol-5Espanol-4

OPERACION Y AJUSTE

Tablero de mandos

AUTO MENT

BRIGHTNESS

AUTO

• El botón AUTO lanza alFuncionamiento SEGUMIENTO AUTOM. directamente.

EXIT

• El botón EXIT vuelve a la ventsa parada de OSD (exhibión de Pantalla-Encendida).

• Este botón mueve del submenu al menu superior en la ventana OSD.

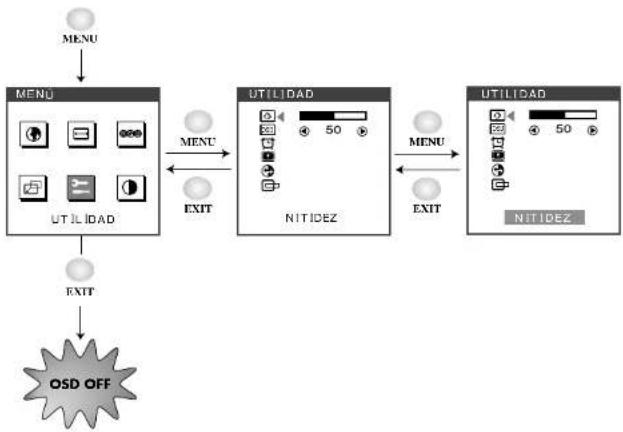

MENU

• El botón MENU vuelve a la ventana de OSD.

• Este botón mueve del menu superior al submenu en la ventana OSD.

BRIGHTNESS

• El botón mueve el cursor a la izquierda o a la ventana superior en la ventana OSD.

• Este botón decrcc el valor de algoon funcionamiento escogido.

BRIGHTNESS

• El botón mueve el cursor a la derecha o a la subventana en la ventana OSD.

• Este botón;aumenta el valor de algo funcionalmente escogido.

Proceso importante

Hot Key

AUTO
BRIGHTNESS

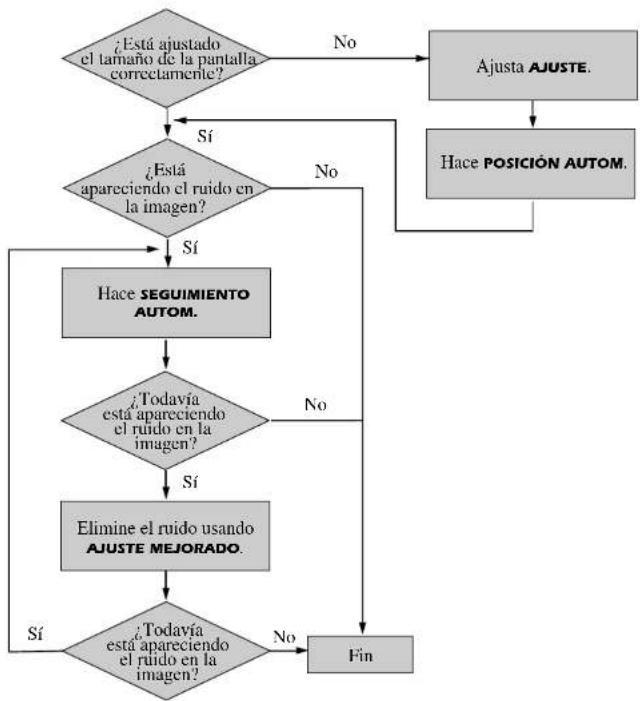

Procedimiento de Ajustamento

Espanol-8

OSD FunciOns

ICONO	CONTROL	FUNCTION
	IDIOMA	Selección el idioma para OSD (6 lenguas).
	AJUSTE	Ajustla ancha(cl tamanio horizontal) de la imagen.
	AJUSTE MEJORADO	Afile el foco alineado el punto iluminado y ajustelo hasta la imagen sc ve enfocada, encrespada yulfilla. Ajustando AJUSTE MEJORADO despíues de ajustar AJUSTE, el ajustamente de clock producirá la imagen clara.
AUTO	SEGUIMIENTO AUTOM.	Ajustla calidad y el tamanfo horizontal y vertical.
K	TEMP. COLOR	Escoge-distintas temperatas de color preestablecidas o establiece parámetros de color personalizados.
R	CONTROL ROJO	Ajustla color de rojo.
G	CONTROL VERDE	Ajustla color de verde.
B	CONTROL AZUL	Ajustla color de azul.
	CENTRAR H. & CENTRAR V.	Ajustla posición horizontal (izquierda o derecha) y vertical (arriba o abajo) de la visualización.
	NITIDEZ	Ajustla calidad de imagen(Sí el procedimiento de la imagen para sibir la balanza).
OSD	POSCION OSD	Ajustla posición OSD (izquierda o derecha) y vertical (arriba o abajo) de la visualización.

Espanol-9

ICON	CONTROL	FUNCTION
TIEMPO OSD		Ajuste el menu de display OSD.
ESTADO		Muestra la Frequencia y polaridad horizontal y vertical.
RESTABLECER		Vuelve aponer la pantalla en los ajustes de visualización preestablecidos en lábrica.
POSICION AUTOM.		Selección la posición horizontal y la posición vertical y el tiempo vertical de la imagen automaticamente.
CONTRASTE		Ajuste el contraste de la imagen, la diferencia entre las zonas claras y oscuras de la pantalla.

Diagnosis del Monitor

Cuando el monitor no desplega, si el usuario presionarialquier tecla, el diagnóstico de la pantalla sera desplegado. El diagnóstico revisa el estado del monitor sino tiene sentido o esta fuera de rango.

Es desplcgado cuando el conductor de serial (D-SUB) no es concaptado o el estado del monitor es en modo DPMS.

Es desplegado cuando la Frequencia aplicada es bajo o alrededor del rango normal.

Rango Normal (modulo non-interaced solamente) H:30-62 KHz V:50-75 Hz

ESPECIFICACIONES

Panel Tamaño 15 pulgadas (38cm) diagonal
	Punto de brea 0.297	x 0.297mm
	Ángulos de la visión	75°(Derecho/Izguierdo)
		70°(Hacia arriba), 70°(Hacia abajo)
	Contraste Proportione	350:1 contraste proportiún (typ)
	Brillo 250cd/m	2 brillo (typ)
	Filtro de color RGB	linnea vertical
Sincronización HORIZONTAL 30 - 62KHz
		Vertical 50 - 75Hz
Video anchura de banda 80MHz
Resolución máximo 1024 x 768 75Hz @
Colores 6bit (Con dithering 16.7M Colores)
Área de visulación 304.1mm x 228.1mm
Señal de entrada	Video	RGB análogo (0.7Vp-p, 75ohms)
	Sincronización	H/V separada (TTL)
Connector de la SSHA de entrada		D-Sub miniatura de 15 pines
Connecte y Empiese		DDC1/2B/CI
Fuente de Voltaje		100-240 Vac, 50/60Hz (Voltaje libre)
Consumo de potencia		25.5W
Dimensiones-W x H x D		390 x 396 x 205mm (con soporte)
		390 x 325 x 70.5mm (fuera soporte)
Peso(neto/bruto)		4.6/6.1Kg
		10/13.2lbs
Ahorro de energia		EPA, VESA DPMS, Nutek Sumiso
Rango de inclinación/giro	Inclínacion	5 grados hacía delante, 30 grados hacía atras
	Giro	90 grados a la derecha o izquierda
Ambiente del operación		10 - 40°C /50 - 104°F

* Les specifications estan susjets a cambio sin previo aviso.
* El panel LCD tiene algunos pixeles defectuosost(p.e. levemente ligrcro u oscuros). Esto es debido a las caracteristicas del proprio panel LCD, y no a un defecto del producto LCD.

GUIA DE SENALES DE TIEMPOS

MODOS VESA
Moda	Resolución	Frec.H.(K)	Hz) Frec.V.(Hz) Nota
VGA	640 × 480 @ 60Hz 31.5	60 No entrelazada
VGA 640	× 480 @ 72Hz 37.9	72 No entrelazada
VGA	640 × 480 @ 75Hz 37.5	75 No entrelazada
SVGA 800	× 600 @ 56Hz 35.2	56 No entrelazada
SVGA 800	× 600 @ 60Hz 37.9	60 No entrelazada
SVGA 800	× 600 @ 72Hz 48.1	72 No entrelazada
SVGA 800	× 600 @ 75Hz 46.9	75 No entrelazada
XGA 10	24 × 768 @ 60Hz 48.4	60 No entrelazada
XGA 10	24 × 768 @ 70Hz 56.5	70 No entrelazada
XGA 10	24 × 768 @ 75Hz 60.0	75 No entrelazada
MODOS IBM
Moda	Resolución	Frec.H.(K)	Hz) Frec.V.(Hz) Nota
EGA	640 × 350 @ 70Hz 31.5	70 No entrelazada
DOS	720 × 400 @ 70Hz 31.3	70 No entrelazada
MODOS MAC
Moda	Resolución	Frec.H.(K)	Hz) Frec.V.(Hz) Nota
VGA	640 × 480 @ 67Hz 35.0	67 No entrelazada
SVGA 832	× 624 @ 75Hz 49.7	75 No entrelazada

• El LCD monitor usa el modo de non-interaced sin vibración.

GUIA DE SOLUCIONES

Síntoma	Revisión
Cuando la vibración aparece en laImagen.	Ajuste laImagen usingo Clock y elimine el ruidocusingo Clock fine.
NoImagen.	Revise si el interruptor de voltaje y el de la computadora está encendidos.Revise si el cable deignal esta correctamenteconectado a la tarjeta de video.Revise si las puntas del conector D sub no estan doblados.Revise si la computadora está en el modo de averrode energia.
El Led del voltaje no esta encendido.	Revise si el interruptor de voltaje esta en la posiciónde encendido.Revise si el cable de voltaje esta correctamente conectado.
LaImagen inestable.	Revise si el cable deignal es conveniente a la tarjeta de video.
LaImagen no estacentrada, es muypequeña o grande.	Ajuste el Ajuste o el Centrar H/V para Obtener laimagen apropiada.
Movimiento en laimagen u ondas estarpresentas en laimagen.	Mantenga alejados los dispositivos que能把ancuar interferencia electrica al monitor.Mire la informacion de FCC en la cubierta frontaldel manual.
Imagen borrosa.	Ajuste el Contraste y el Brillo.
