Caractéristiques	Détails
Type d'appareil	Autoradio
Compatibilité audio	MP3, WMA, AAC
Puissance de sortie	4 x 50 Watts
Écran	Affichage LCD avec rétroéclairage
Connectivité	Bluetooth, USB, AUX
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur 3 bandes, presets de stations
Installation	Montage standard 1 DIN
Maintenance	Nettoyage régulier de l'écran, mise à jour du firmware si disponible
Sécurité	Protection contre le vol avec façade amovible
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - KDS550 JVC

Comment réinitialiser mon autoradio JVC KDS550 ?

Pour réinitialiser votre JVC KDS550, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant quelques secondes.

Comment connecter mon smartphone à l'autoradio JVC KDS550 ?

Pour connecter votre smartphone, activez le Bluetooth sur votre appareil, puis sur l'autoradio, allez dans le menu Bluetooth et sélectionnez 'Appairer un nouvel appareil'. Suivez les instructions à l'écran.

Pourquoi mon autoradio JVC KDS550 ne lit pas les CD ?

Assurez-vous que le CD est inséré correctement et qu'il n'est pas rayé ou sale. Essayez un autre CD pour vérifier si le problème persiste.

Comment ajuster les paramètres de son sur le JVC KDS550 ?

Accédez au menu 'Audio' en appuyant sur le bouton 'Menu', puis sélectionnez 'Égaliseur' pour ajuster les basses, les aigus et d'autres paramètres sonores.

Mon autoradio JVC KDS550 ne s'allume pas, que faire ?

Vérifiez que le câblage est correctement connecté et que le fusible n'est pas grillé. Testez également avec une autre source d'alimentation.

Comment changer la source audio sur le JVC KDS550 ?

Appuyez sur le bouton 'Source' pour faire défiler les différentes options audio disponibles, telles que Radio, CD, USB ou Bluetooth.

Mon autoradio JVC KDS550 ne capte pas les stations radio, que faire ?

Assurez-vous que l'antenne est correctement connectée et en bon état. Essayez de rechercher manuellement les stations ou de réinitialiser les paramètres de recherche.

Comment mettre à jour le firmware de mon JVC KDS550 ?

Téléchargez le dernier firmware depuis le site officiel de JVC sur une clé USB, puis insérez-la dans l'autoradio et suivez les instructions à l'écran pour effectuer la mise à jour.

Comment régler l'heure sur mon JVC KDS550 ?

Appuyez sur le bouton 'Menu', sélectionnez 'Réglages', puis 'Horloge'. Vous pourrez régler l'heure et la date à partir de là.

Pourquoi le son de mon autoradio JVC KDS550 est-il déformé ?

Vérifiez les réglages de l'égaliseur et assurez-vous que les haut-parleurs sont correctement installés et non endommagés. Réduire le volume peut également aider.

MODE D'EMPLOI KDS550 JVC

Pour l'installation et les raccordements, se référer au manuel séparé.

2,3 1,4 2,3

7

2,3 1,4 2,3

1

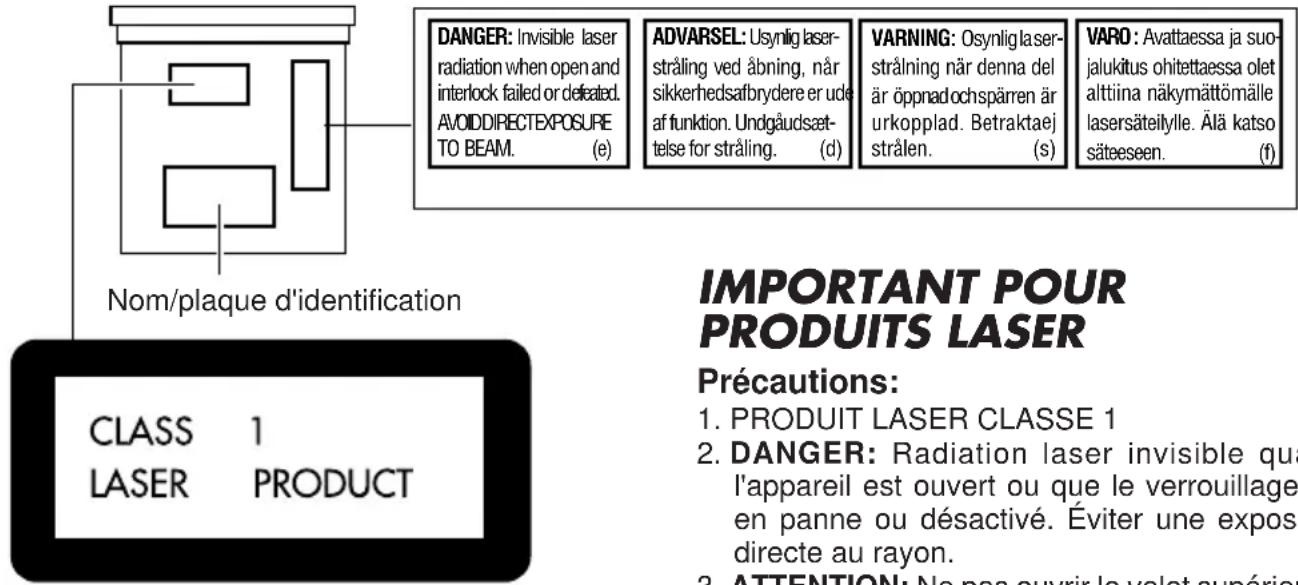

Emplacement et reproduction des étiquettes

Panneau inférieur de l'appareil principal

DANGER: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e) ADVARSEL: Usynlig laser-stråling ved åbning, när sikkerhedsafbrydere er ude af funktion. Undgåudsæt- telse for stråling. (d) VARNING: Osynlig laser-strålning när denna del är öppnadochspärren är urkopplad. Betraktaej strålen. (s) VARO: Avattaessa ja suo-jalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f) Nom/plaque d'identification CLASS 1 LASER PRODUCT IMPORTANT POUR PRODUITS LASER Précautions: 1. PRODUIT LASER CLASSE 1 2. DANGER: Radiation laser invisible qua l'appareil est ouvert ou que le verrouillage en panne ou désactivé. Éviter une exposi directe au rayon. 3. ATTENTION: No pas ouvrir le volet supérieure

Attention:

Ce produit contient un composant laser de classe laser supérieure à la Classe 1.

IMPORTANT POUR PRODUITS LASER

Précautions:

1. PRODUIT LASER CLASSE 1
2. DANGER: Radiation laser invisible quand l'appareil est ouvert ou que le verrouillage est en panne ou désactivé. Éviter une exposition directe au rayon.
3. ATTENTION: Ne pas ouvrir le volet supérieur. Il n'y a pas de pièce réparable par l'utilisateur à l'intérieur. Confier le service après-vente à un personnel qualifié.
4. ATTENTION: Ce lecteur CD utilise une radiation laser invisible, toutefois, il est équipé de commutateurs de sécurité qui empêchent l'émission de radiation en retirant les disques. Il est dangereux de désactiver les commutateurs de sécurité.
5. ATTENTION: L'utilisation des commandes des réglages et effectuer des procédures autres que celles spécifiées dans ce manuel peut provoquer une exposition aux radiations dangereuses.

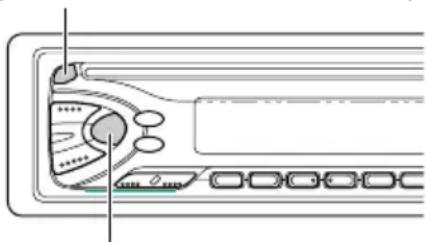

Comment réinitialiser votre appareil

Maintenez pressée les touches SEL (sélection) et Ⓓ/1/ATT (Attente/Mise sous tension/ATT) en même temps pendant quelques secondes. Cela réinitialisera le microprocesseur intégré.

REMARQUES:

• Les ajustements que vous avez préréglés — tels que les canaux préréglés ou les ajustements sonores — seront aussi effacés.
• Si un CD se trouve dans l'appareil, il est éjecté quand celui-ci est réinitialisé. Faites attention de ne pas faire tomber le CD.

0/1/ATT
(Attente/Mise sous tension/ATT)

Pour des raisons de sécurité, une carte d'identification numérotée est fournie avec cet appareil, et le même numéro d'identification est imprimé sur le châssis de l'appareil. Conserver cette carte dans un endroit sûr, elle pourra aider les autorités pour identifier votre appareil en cas de vol.

AVANT D'UTILISER L'APPAREIL

* Par sécurité....

• N'augmentez pas trop le volume car cela bloquerait les sons de l'extérieur rendant la conduite dangereuse.
• Arrêtez la voiture avant de réaliser toute opération compliquée.

* Température à l'intérieur de la voiture....

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l'intérieur de la voiture redevienne normale avant d'utiliser l'appareil.

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d'utiliser l'appareil afin de bien comprendre son fonctionnement et d'obtenir les meilleures performances possibles.

TABLE DES MATIERES

OPERATIONS DE BASE 4

FONCTIONNEMENT DE LA RADIO .... 5

Mémorisation des stations ....6

Présélection automatique des stations FM:SSM 6

Présélection manuelle .... 7

Accord d'une station présélectionnée ....8

Autres fonctions pratiques du tuner ....9

Balayage des stations diffusées 9

Sélection du son de réception FM 9

FM/AM

FONCTIONNEMENT DU LECTEUR CD 10

Lecture d'un CD ....10

Localisation d'une plage ou d'un point particulier sur un CD ....11

Sélection des modes de lecture de CD....12

Interdiction de l'éjection de CD ......12

AJUSTEMENT DU SON 13

Ajustement du son ....13

Mise en/hors service de la fonction loudness 14

Utilisation de la mémoire de commande du son .... 15

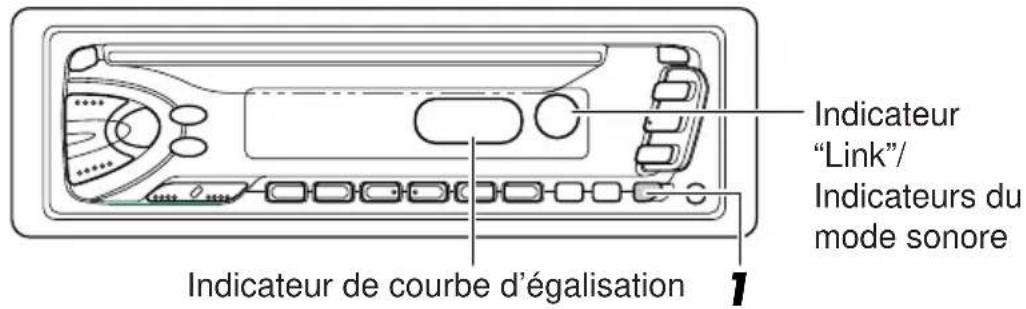

Sélection et mémorisation des modes sonores .... 15

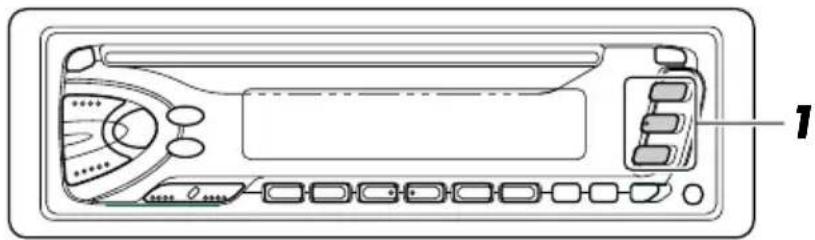

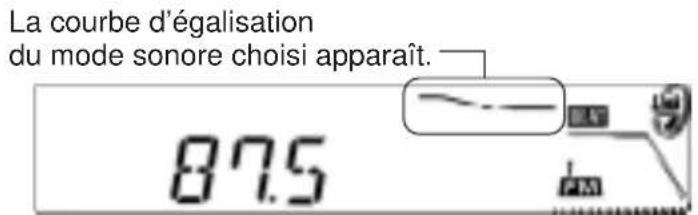

Rappel des modes sonores 16

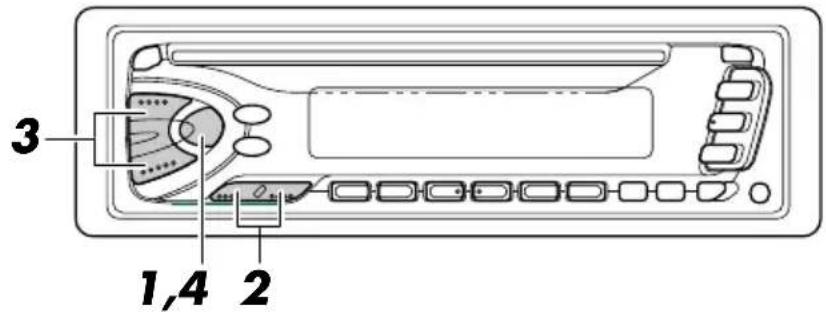

Annulation de SCM avancé 17

Mémorisation de votre propre ajustement sonore......18

AUTRES FONCTIONS PRINCIPALES 19

Réglage de l'horloge 19

Sélection de l'affichage du niveau 20

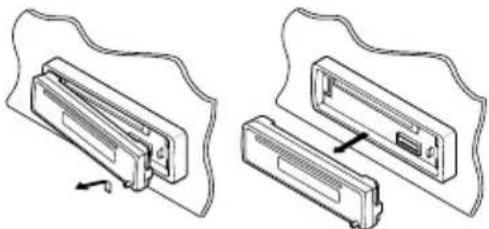

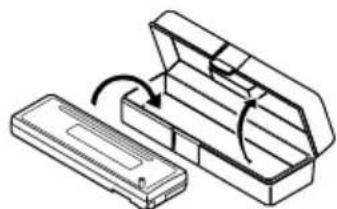

Détachement du panneau de commande 21

ENTRETIEN 22

Manipulation des CD 22

DEPANNAGE 23

SPECIFICATIONS 24

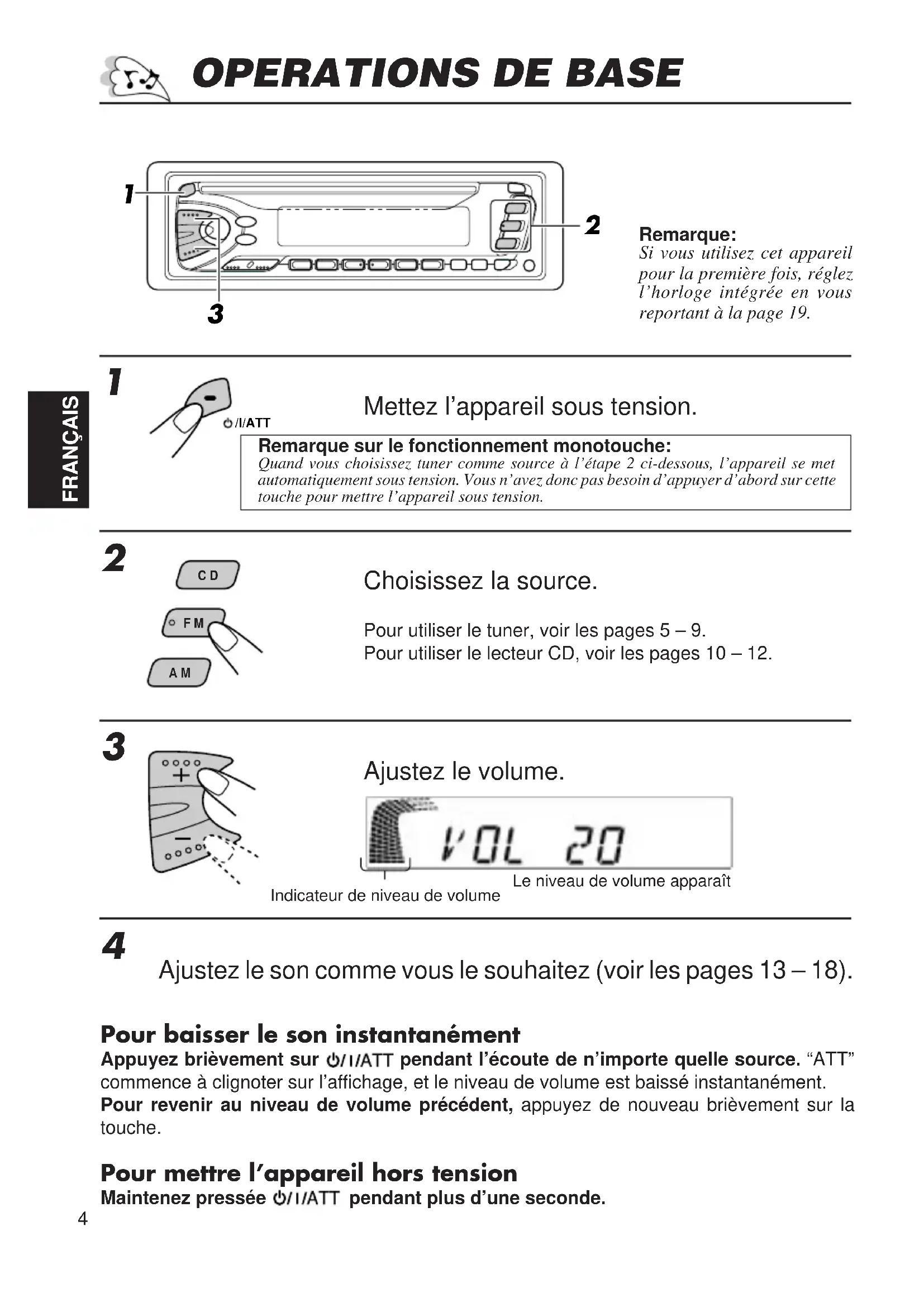

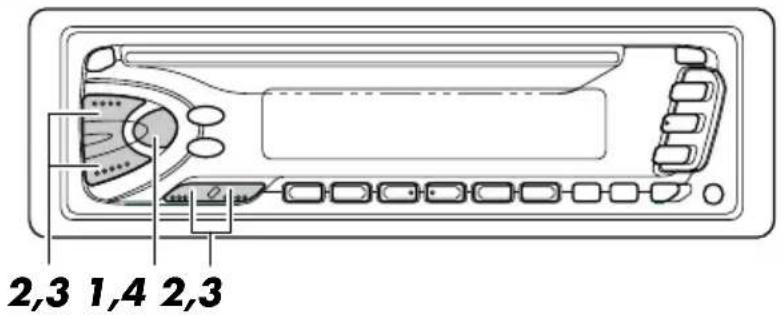

1 2 3

Remarque:

Si vous utilisez cet appareil pour la première fois, réglez l'horloge intégrée en vous reportant à la page 19.

1

Mettez l'appareil sous tension.

Remarque sur le fonctionnement monotouche:

Quand vous choisissez tuner comme source à l'étape 2 ci-dessous, l'appareil se met automatiquement sous tension. Vous n'avez donc pas besoin d'appuyer d'abord sur cette touche pour mettre l'appareil sous tension.

2

CD FM AM

Choisissez la source.

Pour utiliser le tuner, voir les pages 5 – 9.

Pour utiliser le lecteur CD, voir les pages 10 – 12.

3

Indicateur de niveau de volume

4

Ajustez le son comme vous le souhaitez (voir les pages 13 – 18).

Pour baisser le son instantanément

Appuyez brièvement sur Ⓑ/1/ATT pendant l'écoute de n'importe quelle source. "ATT" commence à clignoter sur l'affichage, et le niveau de volume est baissé instantanément.

Pour revenir au niveau de volume précédent, appuyez de nouveau brièvement sur la touche.

Pour mettre l'appareil hors tension

Maintenez pressée ⏻/I/ATT pendant plus d'une seconde.

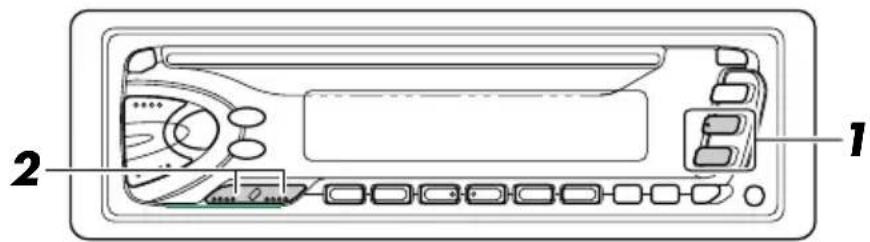

Ecoute de la radio

Choisissez la bande ( FM1,FM2, FM3 ou AM).

Vous pouvez choisir n'importe quelle bande FM1, FM2 ou FM3 pour écouter une station FM.

Indicateur de niveau de volume

87.5 FAM

a bande choisie apparaît

2

Pour rechercher des stations de fréquences supérieures

Pour rechercher des stations de fréquences inférieures

Commencez la recherche d'une station.

Quand une station est accordée, la recherche s'arrête.

88.3

Pour arrêter la recherche avant qu'une station ne soit accordée, appuyez sur la même touche que vous avez utilisée pour la recherche.

Pour accorder une fréquence particulière manuellement:

1 Choisissez la bande (FM ou AM).

Appuyerz sur FM ou AM.

2 Maintenez ▲▶▶ ou ◀◀◀ ▼ pressée jusqu'à ce que "M" commence à clignoter sur l'affichage.

Vous pouvez maintenant changer manuellement la fréquence pendant que "M" clignote.

3 Appuyez répétitivement sur ▲▶▶ ou ◀◀◀ √ jusqu'à ce que la fréquence souhaitée soit atteinte.

- Si vous maintenez la touche pressée, la fréquence continue de changer (par intervalle de 50 kHz pour la bande FM et par intervalle de 9 kHz pour la bande AM—PO/GO) jusqu'à ce que vous la relâchiez.

Mémorisation des stations

Vous pouvez utiliser l'une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM:SSM (Strong-station Sequential Memory)
• Présélection manuelle des stations FM et AM.

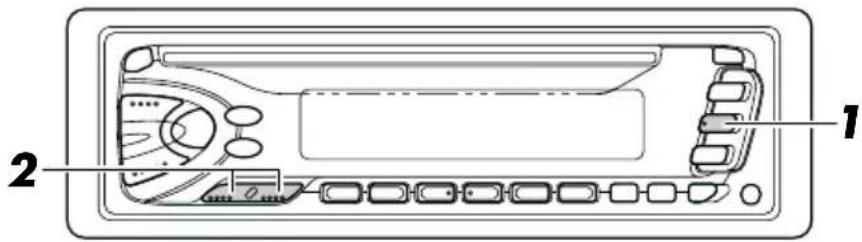

Présélection automatique des stations FM:SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2, et FM3).

Choisissez le numéro de bande FM (FM1, FM2 ou FM3) où vous souhaitez mémoriser les stations.

2

SSM

Maintenez pressées les deux touches pendant plus de 2 secondes.

…55M…

"SSM" apparaît, puis disparaît quand la présélection automatique est terminée

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No. 1 (fréquence la plus basse) à No. 6 (fréquence la plus haute).

Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

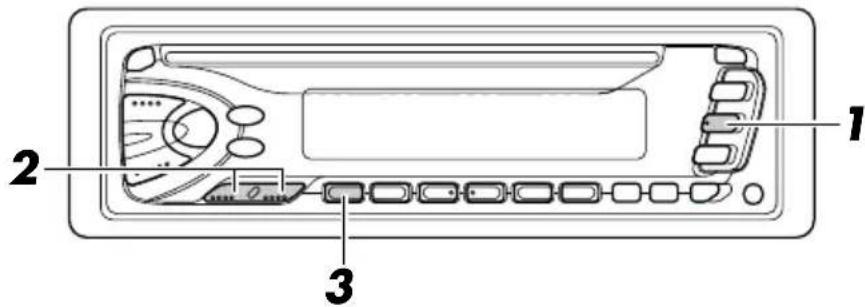

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

EXEMPLE: Mémorisation de la station FM située à 88.3 MHz sur le numéro de présélection 1 de la bande FM1.

Choisissez la bande FM1.

87.5

2

SSM

Accordez une station à 88.3 MHz.

Reportez-vous à la page 5 pour accorder une station.

88.3 1 PM

3

Maintenez pressée la touche pendant plus de 2 secondes.

88.3 P1

"P1" clignote pendant quelques secondes

4

Répétez la procédure ci-dessus pour mémoriser d'autres stations sur d'autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.
• Les stations présélectionnées sont effacées si l'alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la batterie). Si cela se produit, présélectionnez de nouveau les stations.

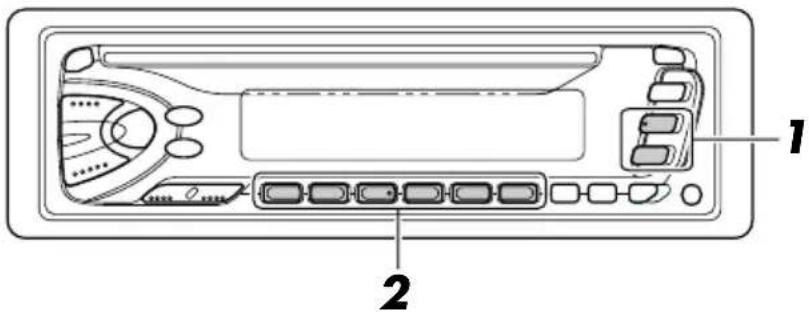

Accord d'une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée.

Rappelez-vous que vous devez d'abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, reportez-vous aux pages 6 et 7.

Choisissez la bande (FM1, FM2, FM3 ou AM) souhaitée.

2

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

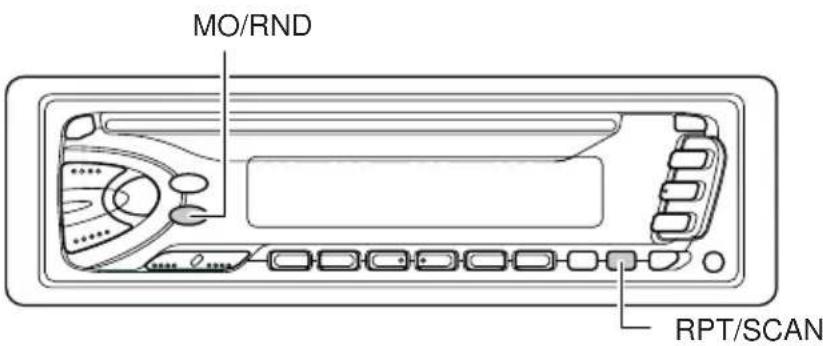

Autres fonctions pratiques du tuner

MO/RND RPT/SCAN

Balayage des stations diffusées

Si vous appuyez sur RPT/SCAN lors de l'écoute de la radio, le balayage des stations commence. Chaque fois qu'une émission est accordée, le balayage s'arrête pendant environ 5 secondes (la fréquence accordée clignote sur l'affichage), et vous pouvez vérifier quel programme est en train d'être diffusé.

Si vous souhaitez écouter ce programme, appuyez de nouveau sur la même touche pour arrêter le balayage.

Sélection du son de réception FM

Quand une émission FM stéréo est difficile à recevoir:

Appuyez sur MO/RND (Mono/Aléatoire) lors de l'écoute d'une émission FM stéréo. Le son que vous entendez devient monophonique mais la réception est améliorée.

88.3 km

MONO dum

S'allume lors de la réception d'une émission FM stéréo

Pour rétablir l'effet stéréo, appuyez de nouveau sur la même touche.

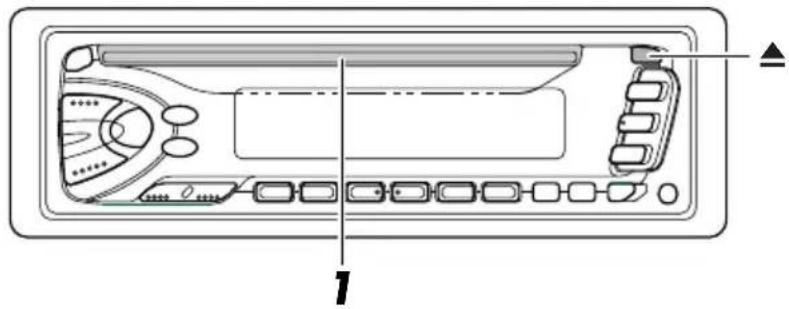

Lecture d'un CD

Insérez un disque dans la fente d'insertion.

L'appareil se met sous tension, tire le CD et commence sa lecture automatiquement.

- Quand un CD est inséré à l'envers, "EJECT" apparaît sur l'affichage et le CD est éjecté automatiquement.

LOAD

PLAY ... *

4729° 10 °

00'02" 01

Durée de lecture totale du disque inséré

Nombre total de plages du disque inséré

Durée de lecture écoulée

Plage actuelle

Remarque sur le fonctionnement monotouche:

Si un CD se trouve déjà dans la fente d'insertion, appuyer sur CD met l'appareil sous tension et commence la lecture automatiquement.

PRECAUTION sur le réglage du volume

Les CD ont un niveau de bruit très faible comparé avec les autres sources. Si, par exemple, le niveau de volume est ajusté pour le tuner, les enceintes risques d'être endommagées par l'augmentation soudaine du niveau sonore. Par conséquent, baissez le niveau du volume avant de reproduire un CD et ajustez-le comme vous le souhaitez pendant la lecture.

Pour arrêter la lecture et éjecter le CD

Appuyez sur ▲.

La lecture du CD s'arrête automatiquement et le CD est automatiquement éjecté de la fente d'insertion. La source change sur le tuner (vous entendez la dernière station reçue).

Si vous changez la source sur AM ou FM, la lecture du CD s'arrête aussi (mais dans ce as, le CD n'est pas éjecté).

• Si le CD éjecté n'est pas retiré avant environ 15 secondes, le disque est automatiquement réinséré dans la fente d'insertion pour le protégé de la poussière. (Dans ce cas, la lecture du CD ne commence pas.)
• Vous pouvez éjecter le CD quand l'appareil est hors tension.

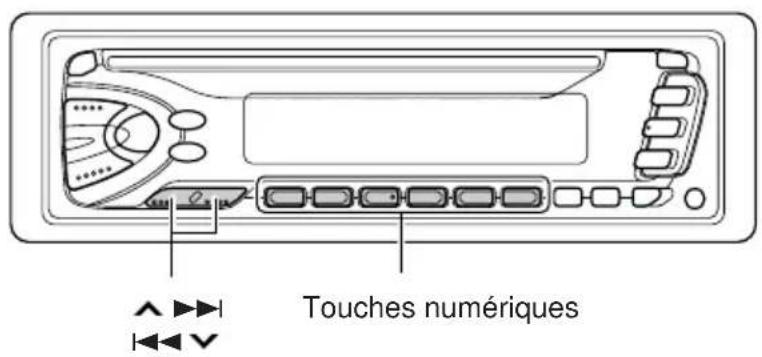

Localisation d'une plage ou d'un point particulier sur un CD

Touches numériques

Pour avancer rapidement ou inverser une plage

Maintenez ▲▶▶ presse, pendant la reproduction d'un CD, pour avancer rapidement la plage.

Maintenez ◀◀◀ ▼ pressé, pendant la reproduction d'un CD, pour inverser la plage.

Pour aller à la plage suivante ou à la plage précédente

Appuyez brièvement sur ▶▶lors de la reproduction d'un CD, pour avancer jusqu'au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et celle-ci est reproduite.

Appuyez brièvement sur ◀◀◀ ▼ lors de la reproduction d'un CD, pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et celle-ci est reproduite.

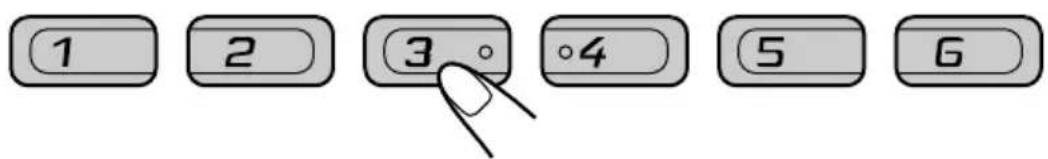

Pour aller directement à une plage particulière

789101112

1 2 3 4 5 6

Appuyez sur la touche numérique correspondante au numéro de plage souhaité pour commencer sa reproduction.

• Pour choisir un numéro de plage de 1 – 6:
  Appuyez brièvement sur 1 (7) - 6 (12).
• Pour choisir un numéro de plage 7 – 12:
  Maintenez pressé 1 (7) – 6 (12) pendant plus d'une seconde.

Sélection des modes de lecture de CD

Pour reproduire les plage aléatoirement (Lecture aléatoire)

Vous pouvez reproduire toutes les plages du CD dans un ordre aléatoire.

Chaque fois que vous appuyez sur MO/RND (Mono/Aléatoire) pendant la reproduction d'un CD, le mode de lecture aléatoire se met alternativement en et hors service.

Quand le mode de lecture aléatoire est en service, l'indicateur RND s'allume sur l'affichage et une plage choisie aléatoirement est reproduite.

RND 88 88

Pour reproduire les plages répétitivement (Lecture répétée)

Vous pouvez reproduire la plage actuelle répétitivement.

Chaque fois que vous appuyez sur RPT(Répétition)/SCAN pendant la reproduction d'un CD, le mode de lecture répétée de CD se met alternativement en et hors service.

Quand le mode de lecture répétée est en service, l'indicateur RPT s'allume sur l'affichage.

RPT 11 PAN

Numéro de plage de la plage actuellement reproduite

Interdiction de l'éjection de CD

Vous pouvez interdire l'éjection d'un CD et "verrouiller" celui-ci dans la fente d'insertion.

Maintenez pressés CD et ▲ pendant plus de 2 secondes.

"EJECT" clignote sur l'affichage pendant environ 5 secondes et le CD est "verrouillé".

Pour annuler l'interdiction et "déverrouiller" le CD, maintenez de nouveau pressés CD et ▲ pendant plus de 2 secondes. "EJECT" apparaît sur l'affichage et le CD est éjecté de la fente d'insertion.

Ajustement du son

Vous pouvez ajuster les caractéristiques du son à votre préférence.

2 1 Indicateur de courbe d'égalisation

1

Choisissez l'élément que vous souhaitez ajuster.

Indication Pour: Plage
BAS Ajuster les graves. -6 (min.) — +6 (max.) (Graves)
TRE Ajuster les aigus. -6 (min.) — +6 (max.) (Aigus)
FAD Ajuster l’équilibre entre les enceintes R6 — F6 (Fader)* avant et arrière.		(arrière seulement) (avant seulement)
BAL Ajuster l’équilibre entre les enceintes L6 — R6 (Balance) gauche et droite.		(gauche seulement) (droite seulement)
VOL (Volume)	Ajuster le volume.	00 (min.) — 50 (max.)

Remarque:

* Si vous utilisez un système à deux enceintes, réglez le niveau de fader sur "00".

La courbe d'égalisation change quand vous ajustez les graves ou les aigus.

TRE +6

Remarque:

Normalement les touches + et - fonctionnent comme touches de commande du volume. Alors, vous n'avez pas besoin de choisir "VOL" pour ajuster le niveau de volume.

Mise en/hors service de la fonction loudness

L'oreille humaine est moins sensible aux basses et hautes fréquences à faible volume.

La fonction loudness peut accentuer ces fréquences pour produire un son bien équilibré à faible volume.

Chaque fois que vous appuyez sur LOUD, la fonction loudness se met alternativement en/hors service.

LOUD ON

LOUD OFF

Utilisation de la mémoire de commande du son

Vous pouvez choisir et mémoriser un ajustement du son spécifique pour chaque source de lecture. (SCM avancé)

Sélection et mémorisation des modes sonores

Une fois que vous avez choisi un mode, il est mémorisé et est rappele chaque fois que vous choisissez la même source. Un mode sonore peut être mémorisé pour chacune des sources suivantes — FM1, FM2, FM3, AM, et CD.

- Si vous ne souhaitez pas mémoriser le mode sonore séparément pour chaque source de lecture, mais souhaitez utiliser le même mode sonore pour toutes les sources, référez-vous à "Annulation de SCM avancé" à la page 17.

Indicateur de courbe d'égalisation Indicateur "Link"/ Indicateurs du mode sonore

1

Choisissez le mode sonore souhaité.

Chaque fois que vous appuyez sur la touche, le mode sonore change comme suit.

• Si l'indicateur "Link" est allumé sur l'affichage (avec "SCM LINK" réglé sur "LINK ON" — référez-vous à la page 17), le mode sonore choisi peut être mémorisé pour la source actuelle, et l'effet appliqué à la source actuelle.
• Si l'indicateur "Link" N'EST PAS allumé sur l'affichage (avec "SCM LINK" réglé sur "LINK OFF"), le mode sonore choisi s'applique à toutes les sources.

Indication	Pour: Valeurs préréglées
		Graves Aigus Contour
SCM OFF (Son plat) 00 00 En service
BEAT Musique rock ou disco +2 00 En service
SOFT Musique de fond +1 -3 Hors service
POP Musique légère +4		+1 Hors service

Rappel des modes sonores

Choisissez la source pendant que l'indicateur "Link" est allumé sur l'affichage.

L'indicateur "Link" commence à clignoter et le mode sonore mémorisé pour la source choise est rappelé.

La courbe d'égalisation du mode sonore choisi apparaît. 87.5

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme vous le souhaitez et le mémoriser. Si vous souhaitez ajuster et mémoriser votre propre mode sonore, reportez-vous à "Mémorisation de votre propre ajustement sonore" à la page 18.
• Pour ajuster les niveaux d'accentuation des graves et des aigus ou pour mettre en/hors service temporairement la fonction loudness, référez-vous à la pages 13 et 14. (Vos ajustements sont annulés si une autre source et choose.)

Annulation de SCM avancé

Vous pouvez annuler les réglages SCM (mémoire de commande sonore) avancés est annuler les liaisons des modes sonores avec les sources de lecture.

À l'expédition de l'usine, un mode sonore différent peut être mémorisé pour chaque source de façon à ce que vous puissiez changer les modes sonores simplement ne changeant de source.

LINK ON: Réglages SCM avancés (SCMs différents pour chaque source)

LINK OFF: Réglages SCM ordinaires (Un SCM pour toutes les sources)

3 1,4 2

1

Maintenez pressée la touche SEL pendant plus de 2 seconds.

"CLOCK H", "CLOCK M", "SCM LINK" ou "LEVEL" apparaisse sur l'affichage.

2

SSM

Choisissez "SCM LINK" s'il n'apparaît pas sur l'affichage.

3

Choisissez le mode — “LINK ON” ou “LINK OFF”.

4

Terminez le réglage.

Mémorisation de votre propre adjustement sonore

Vous pouvez ajuster les modes sonores (BEAT, SOFT, POP: reportez-vous à la page 15) comme vous le souhaitez et mémoriser votre propre ajustement.

1 Appeloz le mode sonore que vous souhaitez ajuster. Reportez-vous à la page 15 pour les détails. 2 Pour ajuster le niveau sonore des graves ou des aigus. Choisissez "BAS" ou "TRE." Pour mettre la fonction loudness en ou hors service. Chaque fois que vous appuyez sur LOUD, la fonction loudness se met alternativement en et hors service (→ allez à l'étape 4) 3 Ajustez le niveau des graves ou des aigus. Reportez-vous à la page 13 pour les détails. 4 Maintenez SCM pressée jusqu'à ce que le mode sonore choisi à l'étape 1 clignote sur l'affichage. Votre réglage est mémorisé.

5 Répétez la même procédure pour mémoriser d'autres réglages.

Pour réinitialiser aux réglages de l'usine

Répétez la même procédure et réattribuez les valeurs préréglées du tableau de la page 15.

Réglage de l'horloge

2,3 1,4 2,3

1

Maintenez pressée la touche SEL pendant plus de 2 secondes.

"CLOCK H", "CLOCK M", "SCM LINK" ou "LEVEL" apparaisse sur l'affichage.

2

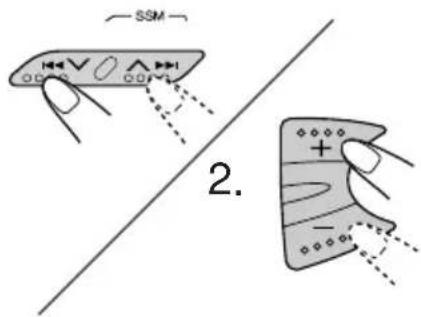

SSM 2.

Réglez l'heure.

1. Choisissez "CLOCK H" s'il n'apparaît pas sur l'afficage.

1. Ajustez l'heure.

3

SSM 2.

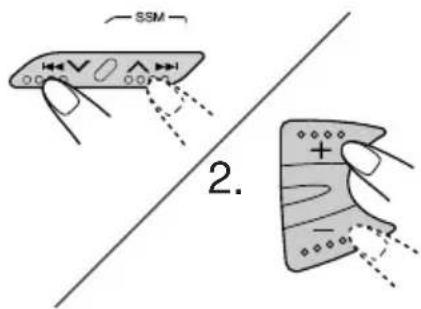

Réglez les minutes.

1. Choisissez "CLOCK M."

→CLOCK H→CLOCK M→SCM LINK LEVEL←

1. Ajustez les minutes.

4

Terminez le réglage.

Pour vérifier l'heure actuelle de l'horloge (modification du mode d'affichage)

Appuyez sur DISP répétitivement. Chaque fois que vous appuyez sur la touche, le mode d'affichage change comme suit.

Pendant l’utilisation du tuner:Horloge ↔ Fréquence

Pendant la lecture d’un CD:Horloge ↔ Durée de lecture écoulée

- Si l'appareil n'est pas sous tension quand vous appuyez sur DISP, il se met sous tension, l'horloge apparaît pendant environ 5 secondes, puis l'appareil se remet hors tension.

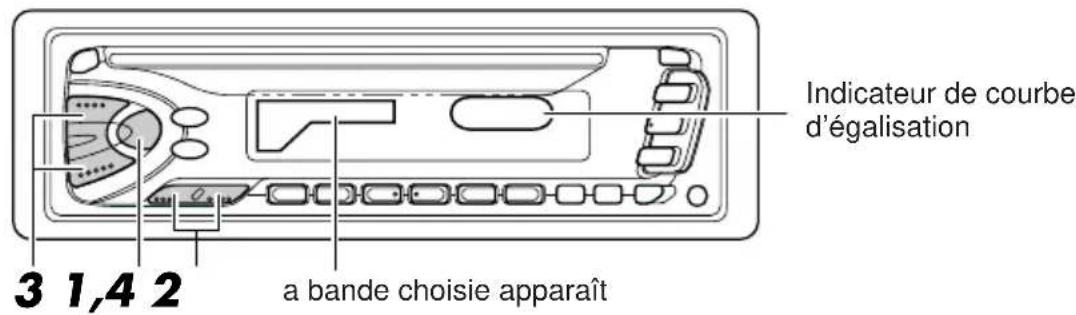

Sélection de l'affichage du niveau

Vous pouvez choisir l'affichage du niveau en fonction de vos préférences. À l'expédition de l'usine, "VOL 2" est choisi.

VOL 1: Montre l'indicateur du niveau sonore et l'indicateur de la courbe d'égalisation

VOL 2: Alterne entre le réglage "VOL 1" et l'affichage de l'éclairage

OFF: Efface l'indicateur du niveau sonore et l'indicateur de la courbe d'égalisation

3 1,4 2 a bande choisie apparaît Indicateur de courbe d'égalisation

1

Maintenez pressée la touche SEL pendant plus de 2 secondes.

"CLOCK H", "CLOCK M", "SCM LINK" ou "LEVEL" apparaisse sur l'affichage.

2

SSM

Choisissez "LEVEL" s'il n'apparaît pas sur l'affichage.

3

Terminez le réglage.

Détachement du panneau de commande

Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention de ne pas endommager les connecteurs situés à l'arrière du panneau et sur le porte-panneau.

Comment détacher le panneau de commande

Avant de détacher le panneau de commande, assurez-vous de mettre l'appareil hors tension.

1

Déverrouillez le panneau de commande.

Levez et tirez le panneau de commande de l'appareil.

Mettez le panneau de commande détaché dans la boîte fournie.

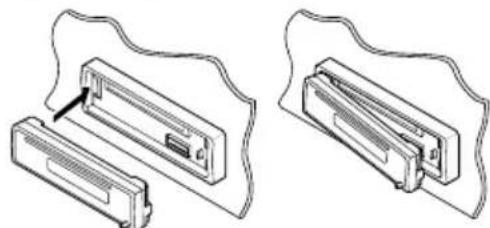

Comment attacher le panneau de commande

1

Insérez le côté gauche du panneau de commande dans la rainure située du côté droit du porte- panneau.

Appuyez sur le côté droit du panneau de commande pour le fixer au porte-panneau.

Remarque sur le nettoyage des connecteurs:

Si vous détachez fréquemment le panneau de commande, les connecteurs se détérioreront. Pour réduire cette détérioration, essuyez périodiquement les connecteurs avec un coton-tige ou un tissu imprégné d'alcool, en faisant attention de ne pas endommager les connecteurs.

Connecteurs

Manipulation des CD

Cet appareil a été conçu pour reproduire les CD portant la marque DISC. Les autres disques ne peuvent pas être reproduits.

Manipulation des CD

Pour retirer un CD de son boîtier, faites pression sur le support central du boîtier et retirez le CD en le tenant par ses arêtes.

• Tenez toujours le CD par ses arêtes. Ne touchez pas la surface enregistrée.
  Pour remettre un CD dans son boîtier, insérez délicatement le CD autour du support central (la surface imprimée dirigée vers le haut).
• Remettez les CD dans leur boîtier après utilisation.

Support central

Pour garder propre vos CD

Un CD sale peut ne pas être reproduit correctement. Si un CD devient sale, essuyez-le avec un chiffon doux, en ligne droite, du centre vers les arêtes.

Avant de reproduire un CD neuf

Les CD neufs peuvent avoir des ébarbures sur les arêtes intérieures et extérieures. Si un tel CD est utilisé, cet appareil risque de rejeter le CD. Pour retirer ces ébarbures, frottez les arête avec un crayon, un stylo, etc.

Condensation d'humidité

De l'humidité peut se condenser sur la lentille à l'intérieur du lecteur CD dans les cas suivant:

• Après avoir mis le chauffage dans la voiture.
• Si l'intérieur de la voiture devient très humide.

Si cela se produit, le lecteur CD peut ne pas fonctionner correctement. Dans ce cas, éjectez le CD et laissez l'appareil sous tension pendant quelques heures, jusqu'à ce que l'humidité se soit évaporée.

ATTENTION:

• N'insérez pas des CD de 8cm (3 3/16") (CD single) dans la fente d'insertion. (De tels CD ne peuvent pas être éjectés.)
• N'insérez pas des CD avec une forme inabituelle — comme le cœur d'une fleur; Cela pourrait causer un mauvais fonctionnement.
• N'exposez pas les CD à la lumière directe du soleil ou à toute source de chaleur, ni ne les placez pas dans un endroit soumis à des hautes température ou à l'humidité. Ne les laissez pas dans la voiture.
• N'utilisez aucun solvant (comme par exemple: un nettoyant pour disque analogique, un diluant en bombe, du benzine, etc.) pour nettoyer les CD.

Lors de la lecture d'un CD-R (enregistrable)

Vous pouvez reproduire vos CD-R originaux sur cet appareil.

- Avant de reproduire un CD-R, lisez attentivement les instructions et les précautions qui les accompagnent.

- Certains CD-R enregistrés sur des graveurs de CD ne pourront pas être reproduits sur cet appareil à cause de leurs caractéristiques ou des raisons suivantes:

– Le disque est sale ou rayé.
– Le l'humidité s'est condensée sur la lentille à l'intérieur de l'appareil.
– La lentille du capteur, à l'intérieur de l'appareil, est sale.

- Utilisez uniquement des CD-R "finalisés".

- Les CD-RW (réenregistrables) ne peuvent pas être reproduits sur cet appareil.

A propos du désaligement:

Un désalignement peut être la conséquence d'une conduite sur un terrain accidenté. Cela n'endommage pas l'appareil ni le CD, mais cela peut être agaçant.

Nous vous recommandons d'arrêter la lecture de CD lors d'une conduite sur un tel terrain.

Ce qui apparaît comme un problème n'est pas toujours très sérieux. Vérifier les points suivants avant d'appeler un centre de réparation.

Symptômes	Causes	Remèdes
• Le CD ne peut pas être reproduit.	Le CD est inséré à l'envers.	Insérez-le CD correctement.
• Le son du CD est interrompu par moment.	Vous conduisez sur une route accidentée.	Arrêtez la lecture du CD quand vous conduisez sur une route accidentée.
	Le CD est rayé.	Changez le CD.
	Les connexions sont incorrectes.	Vérifiez les cordons et les connexions.
• "NO DISC" apparaît sur l'affichage.	Il n'y a pas de CD dans la fente de chargement.	Insérez un CD dans la fente d'insertion.
	Le CD n'est pas inséré correctement.	Insérez-le correctement.
• Le son ne peut pas être entendu des enceintes.	La commande du volume est tournée sur le niveau minimum.	Ajustez-la sur le niveau optimum.
	Les connexions sont incorrectes.	Vérifiez les cordons et les connexions.
• La présélection automatique SSM (Strong-station Sequential Memory) ne fonctionne pas.	Les signaux sont trop faibles.	Mémorisez les stations manuellement.
• Il y a du bruit statique lors de l'écoute de la radio.	L'antenne n'est pas connectée fermement.	Connectez l'antenne fermement.
• Le CD ne peut être ni reproduit ni éjecté.	Le lecteur de CD fonctionne peut-être incorrectement.	Appuyez sur Ⓧ/I/ATT et ▲ en même temps pendant plus de 2 secondes. Faites attention de ne pas faire tomber le CD quand il est éjecté.
• L'appareil ne fonctionne pas du tout.	Le micro-ordinateur intégré peut fonctionner incorrectement à cause de bruit, etc.	Appuyez sur Ⓧ/I/ATT et SEL en même temps pendant plus de 2 secondes pour réinitialiser l'appareil. (Le réglage de l'horloge et les stations présélectionnées en mémoire sont effacées.) (Voir page 2.)

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum

Avant: 40 watts par canal

Arrière: 40 watts par canal

Puissance de sortie en mode continu (efficace)

Avant: 16 watts par canal pour 4 Ω, 40 à 20.000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrière: 16 watts par canal pour 4 Ω, 40 à 20.000 Hz à moins de 0,8% de distorsion harmonique totale.

Impédance de charge: 4 Ω (4 à 8 Ω tolérés)

Plage de commande de la tonalité

Graves: ±10 dB à 100 Hz

Aigus: ±10 dB à 10 kHz

Réponse en fréquence: 40 à 20.000 Hz

Rapport signal sur bruit: 70 dB

Niveau de sortie de ligne/Impédance: 2,0V/20 kΩ en charge (pleine échelle)

Impédance de sortie: 1 kΩ

SECTION TUNER

Plage de fréquence

FM: 87,5 à 108,0 MHz

AM: (PO) 522 à 1.620 kHz

(GO) 144 à 279 kHz

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 μV/75 Ω)

Sensibilité utile à 50 dB:

16,3 dBf (1,8 μV/75 Ω)

Sélectivité de canal alterné (400 kHz): 65 dB

Réponse en fréquence: 40 à 15.000 Hz

Séparation stéréo: 30 dB

Rapport de synchronisation: 1,5 dB

[Tuner PO]

Sensibilité: 20 μV

Sélectivité: 35 dB

[Tuner GO]

Sensibilité: 50 μV

SECTION LECTEUR CD

Type: lecteur de disque compact

Système de détection de signal: capteur sans contact optique (semiconduteur laser)

Nombre de canaux: 2 canaux (stéréo)

Réponse en fréquence: 5 à 20.000 Hz

Plage dynamique: 96 dB

Rapport signal sur bruit: 98 dB

Pleurage et scintillement: inférieur à la limite mesurable

GENERAL

Alimentation

Tension de fonctionnement: CC 14,4 volts (11 à 16 volts tolérés)

Système de mise à la masse: masse négative

Température de fonctionnement admissible: 0°C à +40°C

Taille d'installation: 182 x 52 x 150 mm

Taille du panneau: 188 x 58 x 14 mm

Masse: 1,3 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

2,3 1,4 2,3

1

Vous avez des PROBLÉMES de fonctionnement? Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil
