Caractéristiques techniques	Téléviseur LED 39 pouces, résolution Full HD (1920 x 1080 pixels), rétroéclairage LED, taux de rafraîchissement 60 Hz.
Connectivité	2 ports HDMI, 1 port USB, entrée VGA, entrée composite, sortie audio numérique, Wi-Fi intégré.
Utilisation	Idéal pour le visionnage de films, séries, jeux vidéo et diffusion en continu grâce à ses fonctionnalités Smart TV.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via USB ou réseau, vérification des connexions.
Sécurité	Ne pas exposer à l'humidité, éloigner des sources de chaleur, utiliser uniquement des accessoires recommandés par le fabricant.
Informations générales	Consommation d'énergie : classe A, dimensions avec pied : 89,5 x 58,5 x 20,5 cm, poids : 8 kg.

FOIRE AUX QUESTIONS - LE39M600SF HAIER

Comment connecter mon téléviseur HAIER LE39M600SF à Internet ?

Pour connecter votre téléviseur à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Configuration du réseau'. Choisissez votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Que faire si mon téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation. Si le problème persiste, contactez le service après-vente.

Comment régler la qualité d'image de mon téléviseur HAIER LE39M600SF ?

Accédez au menu 'Image' dans les paramètres. Vous pouvez ajuster la luminosité, le contraste, la saturation et d'autres paramètres selon vos préférences.

Mon téléviseur ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement branchée. Allez dans le menu 'Chaînes', puis 'Recherche automatique' pour scanner les chaînes disponibles. Si cela ne fonctionne pas, vérifiez l'antenne ou contactez un professionnel.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Paramètres', puis 'À propos de' et sélectionnez 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet pour télécharger les mises à jour.

Comment réinitialiser mon téléviseur HAIER LE39M600SF aux paramètres d'usine ?

Allez dans 'Paramètres', puis 'Système' et sélectionnez 'Réinitialiser'. Suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Pourquoi le son est-il décalé par rapport à l'image ?

Vérifiez les paramètres de synchronisation audio dans le menu 'Son'. Si le problème persiste, essayez de redémarrer le téléviseur ou de vérifier les connexions de vos appareils externes.

Comment utiliser les ports HDMI de mon téléviseur HAIER LE39M600SF ?

Branchez simplement votre appareil via un câble HDMI dans l'un des ports HDMI. Utilisez la télécommande pour sélectionner la source correspondante dans le menu 'Sources'.

Comment activer le mode d'économie d'énergie ?

Allez dans 'Paramètres', puis 'Image' et recherchez l'option 'Mode d'économie d'énergie'. Activez-le pour réduire la consommation d'énergie.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez les connexions des câbles et assurez-vous que votre source d'entrée est de bonne qualité. Accédez aux paramètres d'image pour ajuster la netteté et les autres réglages.

Comment connecter mon smartphone au téléviseur ?

Utilisez la fonction de partage d'écran (Miracast ou AirPlay selon votre smartphone) pour projeter l'écran de votre téléphone sur le téléviseur. Assurez-vous que les deux appareils sont connectés au même réseau Wi-Fi.

MODE D'EMPLOI LE39M600SF HAIER

Téléviseur à écran plat à LED

GUIDE D'UTILISATION

LE39M600SF

LE46M600SF

LE50M600SF

Lisez attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour toute référence ultérieure.

Table des Matières

01 Avertissement de sécurité

Bienvenue 2

Information Importante 2

Instruction de sécurité 3

Avertissements et mise en garde 4

02 Introduction

Principaux Caractéristiques ....5

Panneau de commande avant et latéral....9

Prises arrières....9

Connexion du Téléviseur....11

Interface commune : Canal Ready 14

03 Télécommande

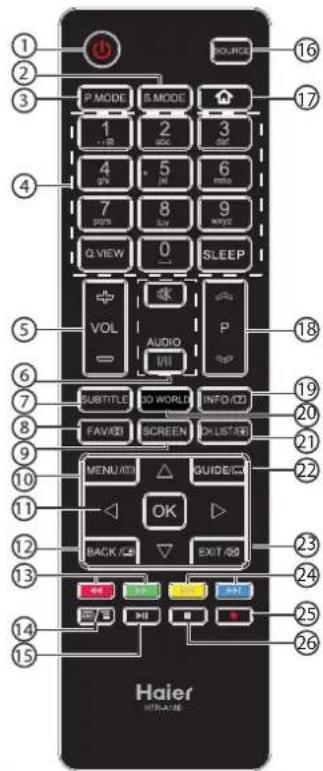

Présentation de la Télécommande.... 15

Installation des piles dans la Télécommande..... 15

Télétexte 16

04 Utilisation

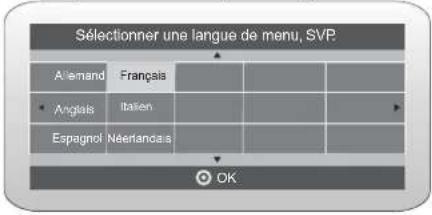

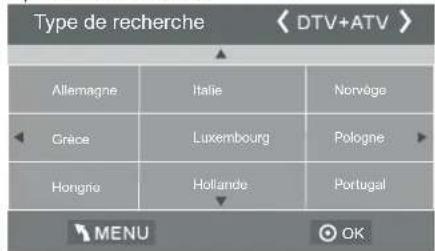

Guide d'installation 17

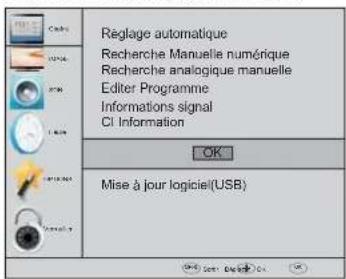

MENU CANAL 18

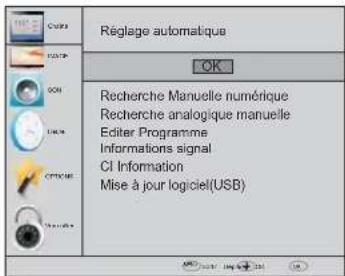

Recherche automatique (DVB-T) 18......

Recherche automatique (DVB-C) 19....

Recherche automatique (DVB-S2) 19......

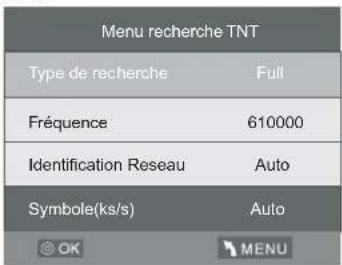

Recherche manuelle DTV (DVB-T) 19

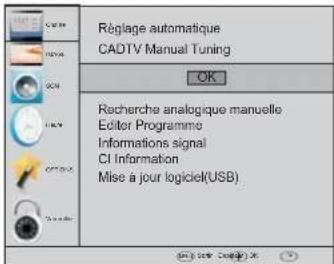

Recherche manuelle DTV (DVB-C) 20

DVB-S2....20

Installation pour la première fois....20

Gestion des satellites 20

Modifier le programme....22

Informations sur le signal....22

Informations sur la CI....22

EPG (Guide Electronique des Programmes) ...... 22

Recherche manuelle de programmes

analogiques (ATV) 22

Modification des programmes 22

Informations sur la CI 23

Menu Image 23....

Menu Audio 23

Menu Temps 23

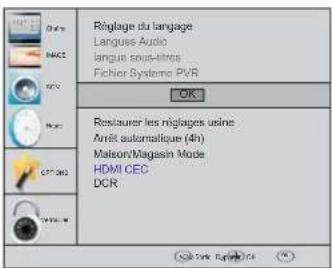

Menu Options 23

Menu Verrouillage 24

Menu EPG (Guide Électronique des Programmes) ..... 24

Fonction PVR 25

Préparer l'enregistrement d'un programme ..... 25

Enregistrer le programme 26

Lire l'enregistrement 26

Fonction Timeshift (lecture décalée).... 27

Préparer l'enregistrement d'un programme 27

Format de stockage du lecteur USB 27

Enregistrer une émission DTV (télévision

numérique) mise en pause sur le dispositif

de stockage USB 27

Limites du TimeShift 28

Lecteur USB 29

Guide d'utilisation MHL 30

05 Dépannage

Dépannage 31

06 Spécification

Spécification 34......

01 Avertissements et mesures de sécurité

BIENVENUE

Nous vous remercions d'avoir acheté ce téléviseur LCD LED 39"/46"/50". Ce guide va vous aider à régler et utiliser votre téléviseur.

Commencez par vérifier le contenu de votre boîte avec la liste des pièces ci-dessous :

Téléviseur numérique LCD 39"

Full HD 1080p

Télécommande et 2 piles AAA

Guide d'utilisation

Guide de démarrage rapide

Câble MHL(optionnel)

Connecteur MHL(optionnel)

Socle du téléviseur

Téléviseur numérique LCD 46"

Full HD 1080p

Télécommande et 2 piles AAA

Guide d'utilisation

Guide de démarrage rapide

Câble MHL(optionnel)

Connecteur MHL(optionnel)

Socle du téléviseur

Téléviseur numérique LCD 50"

Full HD 1080p

Télécommande et 2 piles AAA

Guide d'utilisation

Guide de démarrage rapide

Câble MHL(optionnel)

Connecteur MHL(optionnel)

Socle du téléviseur

Maintenant vous pouvez commencer !

INFORMATION IMPORTANTE

LISEZ ENTIÈREMENT CE MANUEL AVANT L'UTILISATION ET CONSERVEZ-LE POUR TOUTE RÉFÉRENCE ULTÉRIEURE

ATTENTION

AVERTISSEMENT: afin d'éviter tout risque d'incendie ou de décharge électrique, n'installez jamais votre téléviseur dans un lieu humide. Redoublez d'attention lorsque vous manipulez l'écran pour ne pas le rayer par inadvertance ou l'endommager d'une autre façon. Veillez à ne pas obstruer les orifices d'aération de votre téléviseur avec des journaux, nappes, rideaux, etc

ATTENTION : La fiche électrique doit rester facilement accessible. Consultez attentivement le présent mode d'emploi avant utilisation, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement.

Pour obtenir des performances optimales, consultez attentivement le présent mode d'emploi, puis rangez-le dans un endroit facilement accessible pour pouvoir vous y reporter ultérieurement. Les chiffres et les données communiqués au sujet de l'écran dans le présent mode d'emploi peuvent, suite aux innovations technologiques apportées, ne pas correspondre tout à fait aux caractéristiques de votre modèle.

Tout démontage, sans approbation préalable, du présent produit est strictement interdit, elle entrainerait l'annulation de la garantie Haier.

AVERTISSEMENT : pour éviter tout risque d'incendie, tenez bougies et autres sources de flammes ouvertes à distance du produit en toutes circonstances.

INSTRUCTIONS DE SÉCURITÉ

• Attention : Pour réduire le risque d'électrocution, ne pas ouvrir le capot arrière. Aucun des éléments internes ne peut être réparé par l'utilisateur. Confiez l'entretien à un technicien qualifié.
• Attention : POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
• N'exposez pas l'appareil au ruissellement ni à la projection d'eau, et ne placez aucun objet contenant un liquide (tel qu'un vase) au dessus de l'appareil.
• Éloignez le produit de la lumière directe du soleil et de toute source de chaleur telle que radiateurs ou poêles.
• N'obstruez jamais les fentes d'aération. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation. Ces fentes ne doivent jamais être obstruées en plaçant l'appareil sur un canapé, un tapis ou toute autre surface similaire.
• Ne placez pas cet appareil sur un chariot, un support, un trépied ou une table instable. L'appareil pourrait tomber, causant des dommages ou des blessures.
• Ne placez jamais d'objets lourds ou tranchants sur le panneau ou le cadre.
• Débranchez la prise de courant lorsque l'appareil n'est pas utilisé.
• Il faut tenir compte de la protection de l'environnement lors de l'élimination des piles.
• AVERTISSEMENT : L'utilisation d'un casque ou d'écouteurs avec un volume sonore trop fort peut causer une perte auditive.
• AVERTISSEMENT: Pour éviter tout dommage corporel ou matériel en inclinant le téléviseur, assurez-vous que le produit soit positionné à l'horizontale sur une table à plat, protéger et stable.
• ATTENTION : Si l'appareil a accumulé des charges électrostatiques, il se peut qu'il ne fonctionne pas correctement, dans ce cas il faut le réinitialiser.

Ce symbole indique que ce produit ne doit pas être mis au rebut avec les déchets ménagers et ce dans tous les pays de l'Union Européenne. En aidant à la récupération séparée, vous aidez à garantir que les produits seront recyclés d'une façon appropriée et ainsi à préserver les ressources naturelles et à protéger l'environnement et la santé humaine. Ramenez donc cet appareil aux points de collecte appropriées ou retournez-le au revendeur auprès duquel vous l'avez acheté. Ainsi il sera recyclé et contribue à préserver l'environnement.

Avertissements et mise en garde

Avertissement

Des hautes tensions dangereuses existent à l'intérieur de cet appareil. Ne retirer pas le panneau de sécurité à l'arrière du téléviseur. Pour toute réparation, veuillez faire appel à un technicien qualifié.

Avertissement

Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie et à l'humidité.

Avertissement

N'introduisez pas d'objets étrangers par les fentes des panneaux du téléviseur. Ne renversez jamais de liquide sur le récepteur du téléviseur.

Attention

Ne bloquez pas les fentes d'aération du panneau arrière. L'aération est essentielle pour éviter que les composants électriques ne tombent en panne.

Attention

Ne coincez pas le cordon d'alimentation sous le récepteur de télévision.

Attention

Ne montez jamais sur le téléviseur, ne vous appuyez pas dessus et ne le poussez pas brusquement sur son socle. Prêtez une attention particulière aux enfants. Risque de blessures graves en cas de chute.

Attention

Ne placez pas le téléviseur sur un chariot, une étagère ou une table instable. Le téléviseur risque de tomber et peut provoquer des blessures graves et des dommages matériels importants.

Attention

Débranchez le téléviseur du secteur s'il ne va pas être utilisé pour une longue période.

Distances minimales

Attention

Si le téléviseur est placé dans un compartiment fermé, il faut veiller à respecter les distances minimales. L'accumulation de chaleur réduit la durée de vie de service de votre téléviseur et peut aussi être dangereuse.

02 Introduction

ATTENTION

Ne modifiez aucun composant interne et bouton de commande du téléviseur non décrit dans ce manuel. Tous les téléviseurs à LED sont des équipements de haute tension électrique.

Il faut débrancher le téléviseur avant de nettoyer de la poussière ou des gouttes d'eau sur l'écran, du boîtier ou autour de l'un des boutons ou des connecteurs.

Utilisez un chiffon doux et sec et non pelucheux pour essuyer le téléviseur.

Pendant les orages, débranchez le câble d'alimentation et le câble d'antenne pour éviter d'endommager votre téléviseur et les autres appareils connectés.

Toutes les opérations de réparation de ce téléviseur ne doivent être effectuées que par du personnel qualifié.

Caractéristiques principales

① Ecran de télévision, moniteur d'affichage ou écran pour PC
② Grande luminance et large angle de la visualisation
③ Interface HDMI et péritel

Données principales

Taille d'écran	39"	46" 50"
Système TV	PAL-B/G, I, D/KSECAM-B/G, D/K, LDVB-T,DVB-C, DVB-S2
Système du signal vidéo	PAL/SECAM/MPEG2/MPEG4/H.264
Mémorisation des numéros des chaînes	5000(DVB-S2), 510 (DTV),100 (ATV)
Tension d'entrée	100-240V CA 50/60Hz
Consommation d'énergie	78 W	100W 120W
Consommation électrique en veille	≤0.50W
Puissance de sortie audio	2 x 10W
Signal d'entrée	1 RVB analogique (PC) ; 1 audio PC2 Interface HDMI (High Definition Multimedia Interface)/1 MHL1 Entrées compositeYPbPrx11 Entrées Péritel1 Entrées LNB1 CI1 USB1 RF Co-Ax
signal de sortie	1 Prise casque audio1 COAXIAL1 Sortie Péritel
Définition horizontale (lignes TV)	Entrée vidéo composite >= 350YPbPr >=400

INSTALLATION

* Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran.
* L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable.
* Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation.
* Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants.
* Ce téléviseur peut être connecté à une prise secteur de 100-240 volts. 50/60 Hz. Ne le branchez jamais sur une prise de courant CC ou de n'importe quel autre type.
* Ne couvrez pas les fentes de ventilation lors de l'utilisation du téléviseur.

④ NICAM:
⑤ Time-shift

FR-5 Ecran télé plat à LED Guide d'utilisation

PC

MODE SUPPORTÉ

	RESOLUTION	V. Fréq. (Hz) H. Fréq. (KHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 1366x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

FR

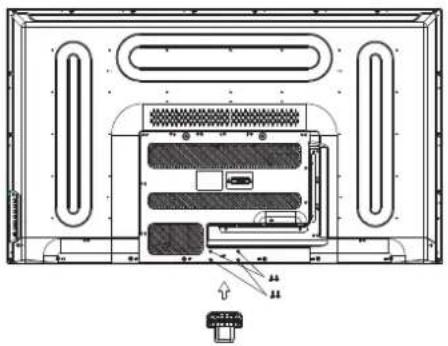

Instructions pour l'assemblage du support

1. Placez le téléviseur sur une surface plane avec l'écran orienté vers le bas. Utilisez un chiffon pour le protéger. Placez la partie inférieure du téléviseur au dessus de l'axe du support.

2. Fixez le socle TV en serrant les vis au maximum.

Placez le téléviseur dans une pièce où la lumière ne frappe pas directement sur l'écran.

L'obscurité totale ou une réflexion sur l'écran peut provoquer une fatigue visuelle. Un éclairage doux et indirect est recommandé pour une visualisation confortable.

Prévoyez suffisamment d'espace entre le téléviseur et le mur pour permettre la ventilation.

S'il vous plaît ne pas tourner ce téléviseur! Son socle n'est pas pivotant.

Évitez les endroits trop chauds pour éviter tout dommage possible à l'enceinte ou une défaillance prématurée des composants.

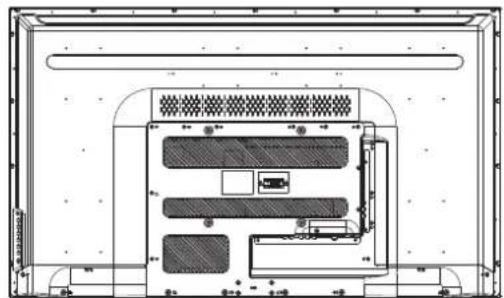

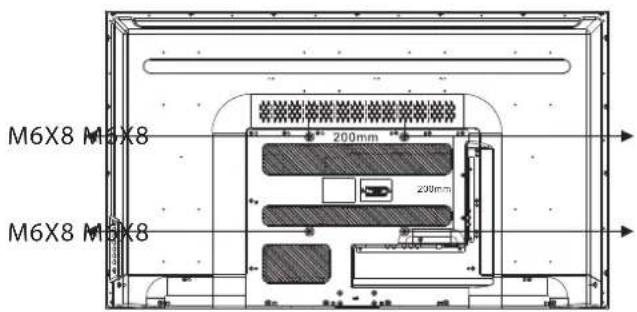

DIRECTIVES D'INSTALLATION DU SUPPORT MURAL

Ce téléviseur peut être accroché au mur en suivant la procédure suivante :

1. Placez le téléviseur LCD LED sur une surface solide. Mettez un matériau souple à l'avant de l'écran pour le protéger contre tout dommage.

1. Utilisez les quatre vis fournies pour fixer le téléviseur sur un support mural (non inclus) par les quatre trous VESA standard à l'arrière du téléviseur.

M6X8 M3X8 200mm 200mm M6X8 M5X8

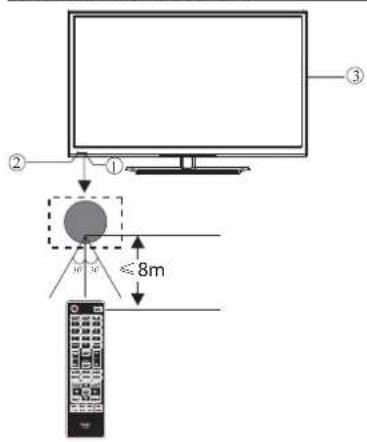

Panneau frontal

1 Capteur de télécommande

2 Témoins

ROUGE : VEILLE

3 Touches

1	SOURCE	Pour afficher le Menu Source
2	MENU	Pour ouvrir le Menu principal
3	CH+/CH-	En mode TV, appuyez sur CH+ ou CH- pour passer au canal suivant ou précédent.Dans MENU, appuyez sur CH+ ou CH- pour sélectionner des fonctions.
4	VOL+/VOL-	Pour régler le niveau sonore.Dans MENU, permet de régler l'élément sélectionné.
5	VEILLE

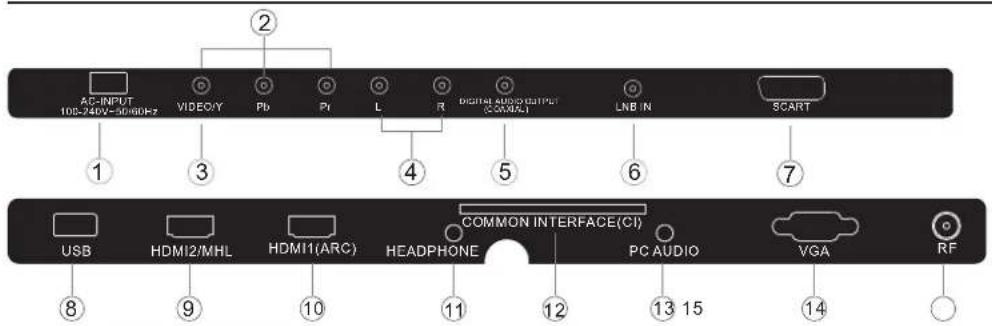

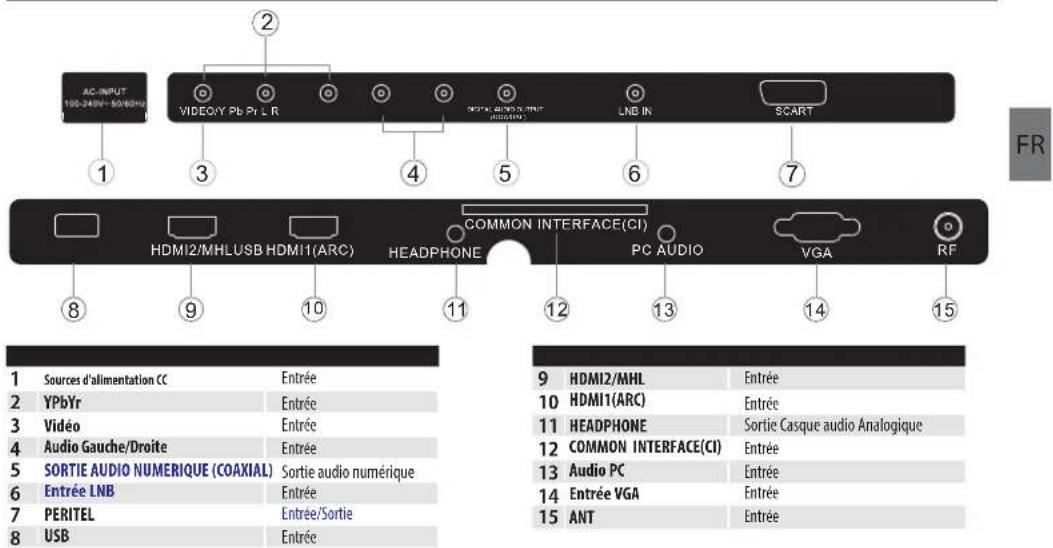

Prises arrières/latérales(39",50")

AC-INPUT 108-746V-30+60Hz VIDEO/IV Pb Pr L R DIGITAL AUDIO OUTPUT COM/CL LNB IN SCART ① ③ ④ ⑤ ⑥ ⑦ COMMON INTERFACE(CI) USB HDMI2/MHL HDMI1(ARC) HEADPHONE PC AUDIO VGA RF ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

1	Sources d'alimentation CC	Entrée
2	YPbYr	Entrée
3	Vidéo	Entrée
4	Audio Gauche/Droite	Entrée
5	SORTIE AUDIO NUMERIQUE (COAXIAL)	Sortie audio numérique
6	Entrée LNB	Entrée
7	PERITEL	Entrée/Sortie
8	USB	Entrée

9	HDMI2/MHL	Entrée
10	HDMI1(ARC)	Entrée
11	HEADPHONE	Sortie Casque audio Analogique
12	COMMON INTERFACE(CI)	Entrée
13	Audio PC	Entrée
14	Entrée VGA	Entrée
15	ANT	Entrée

FR-9 Ecran télé plat à LED Guide d'utilisation

Prises arrières/latérales(46")

AC-INPUT 100-248V~50/60Hz VIDEO/Y Pb Pt LR LNB IN SCART HDMI2/MHLUSB HDMI1(ARC) COMMON INTERFACE(CI) PC AUDIO VGA RF HEADPHONE 8 9 10 11 12 13 14 15 Sources d'alimentation CC YPbYr Vidéo Audio Gauche/Droite SORTIE AUDIO NUMERIQUE (COAXIAL) Entrée LNB PERITEL USB Entrée 9 HDMI2/MHL 10 HDMI1(ARC) 11 HEADPHONE 12 COMMON INTERFACE(CI) 13 Audio PC 14 Entrée VGA 15 ANT Entrée Entrée Sortie Casque audio Analogique

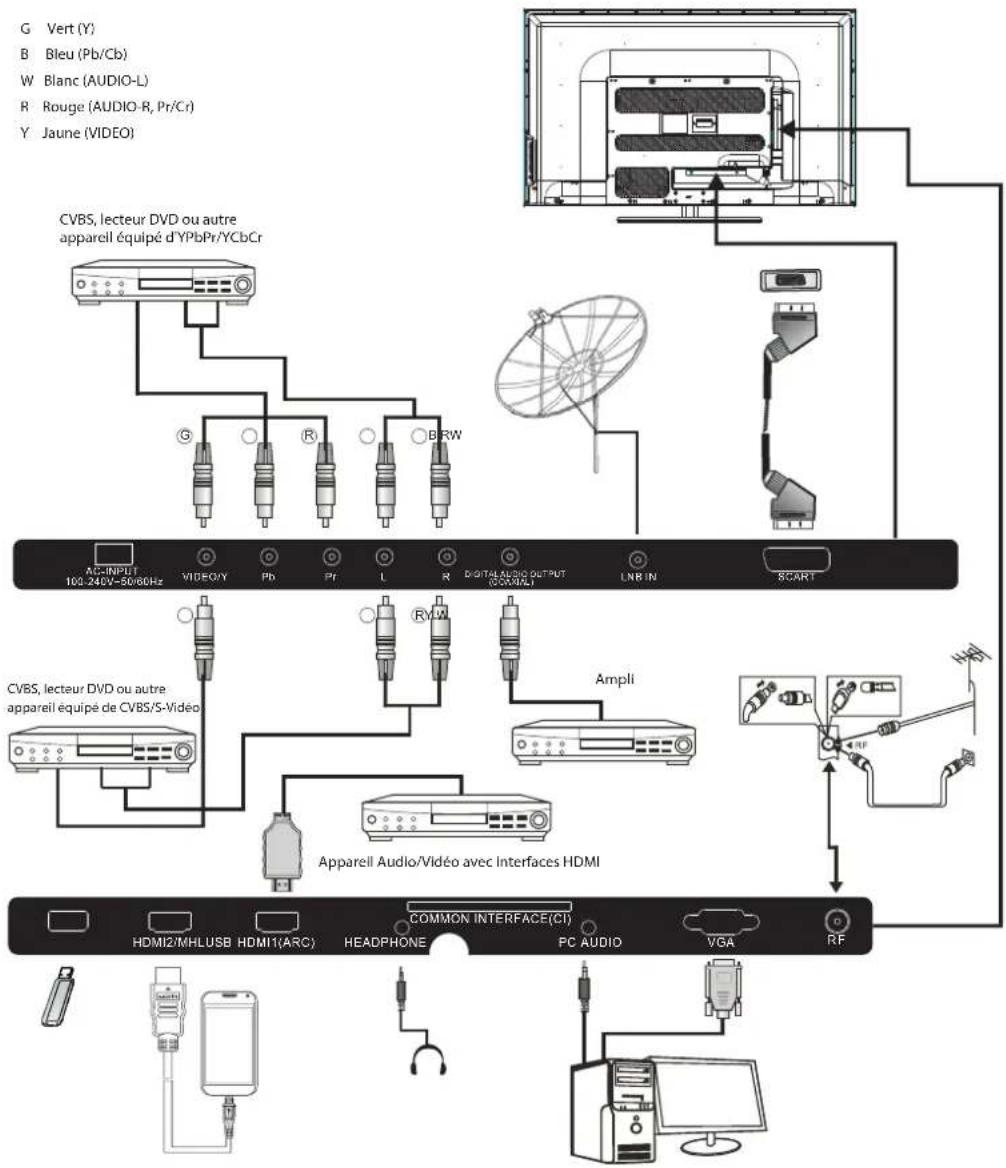

Connexion à votre TV Haier(39",50")

G Vert (Y) B Bleu (Pb/Cb) W Blanc (AUDIO-L) R Rouge (AUDIO-R, Pr/Cr) Y Jaune (VIDEO) CVBS, lecteur DVD ou autre appareil équipé d'YPbPr/YCbCr AC-INPUT 100.240V~50/60Hz VIDEO/Y Pb Pr L R DIGITAL AUDIO OUTPUT COM/CLI LNB IN SCART CVBS, lecteur DVD ou autre appareil équipé de CVBS/S-Video RVW Ampli Appareil Audio/Video avec Interfaces HDMI HDMI2/MHLUSB HDMI1(ARC) COMMON INTERFACE(CI) HEADPHONE PC AUDIO VGA RF

FR-11 Ecran télé plat à LED Guide d'utilisation

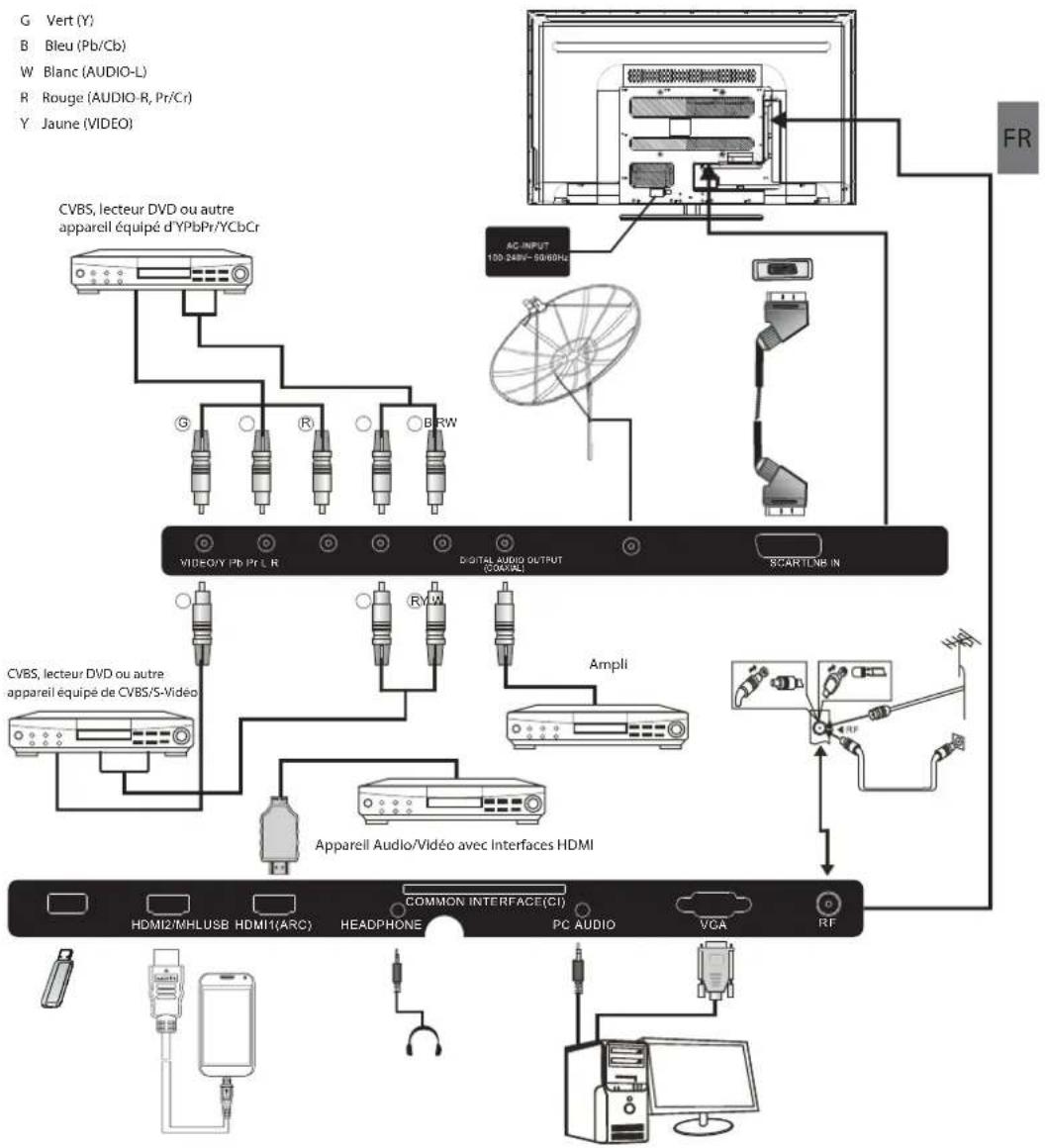

Connexion à votre TV Haier(46")

Connexion à votre TV Haier

Connexion d'un lecteur DVD / décodeur satellite / câble / console de jeux / PC ou ordinateur portable

Il y a plusieurs options pour la connexion d'un lecteur DVD / décodeur satellite ou par câble / console de jeux / PC ou ordinateur portable à votre téléviseur.

Option 1 SCART

0 Branchez un câble péritel (non fourni) de la prise péritel du téléviseur au lecteur DVD / décodeur par câble ou console de jeux.

Pour sélectionner le dispositif connecté avec le câble péritel, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner SCART puis appuyez sur la touche OK.

Remarque : Le téléviseur se connecte par défaut au péritel lorsqu'il est allumé.

Option 2 HDMI

1 Eteignez d'abord l'appareil que vous souhaitez connecter au téléviseur s'il est allumé.

2 Branchez un câble HDMI (non fourni) de la prise HDMI du téléviseur au lecteur DVD / décodeur par câble ou console de jeux.

3 Allumez l'appareil que vous venez de connecter au téléviseur.

Pour sélectionner le dispositif connecté avec le câble HDMI, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner HDMI puis appuyez sur la touche OK.

Option 3 AV Audio Visual (Jaune/Blanc/Rouge)

1 Eteignez le téléviseur et l'appareil avant de procéder aux connexions.

Connectez les câbles AV (non fournis) des connecteurs vidéo (jaune) et audio (blanc, rouge) du téléviseur au lecteur DVD ou console de jeux etc.

Pour sélectionner le dispositif connecte avec le câble AV, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner AV puis appuyez sur la touche OK.

Option 4 COMPONENT (Vert/Bleu/Rouge) + (Blanc/Rouge)

1 Eteignez le téléviseur et l'appareil avant de procéder aux connexions.

2 Branchez les câbles (non fournis) de l'entrée COMPONENT IN Y, Pb, Pr (vert, bleu, rouge) et L-Audio-R (blanc, rouge) du téléviseur au lecteur DVD ou console de jeux etc.

Pour sélectionner le dispositif connecté avec le câble COMPONENT, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner YPbPr puis appuyez sur la touche OK.

Connectez un câble VGA (non fourni) du connecteur VGA du téléviseur au PC/ordinateur portable.

Pour sélectionner le PC/Portable connecté avec le câble VGA, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner PC. puis appuyez sur la touche OK. Remarque: VGA transmet uniquement de la vidéo. Pour l'audio de votre PC/ordinateur portable vous devez connecter un câble audio séparé du PC (connecteur 3,5 mm) à la prise casque de votre PC/ordinateur portable (connecteur 3,5 mm)

Option 6 USB

La plupart des clés USB peuvent être connectés à votre téléviseur et certains appareils photo numériques peuvent aussi être compatibles.

2 Connectez une clé USB (non fournie) ou un câble USB (non fourni) au téléviseur.

Pour sélectionner le dispositif USB connecté à votre téléviseur, appuyez sur la touche SOURCE de la télécommande et utilisez les touches ▼▲ pour sélectionner USB puis appuyez sur la touche OK. Remarque 1 : Seuls les fichiers *.jpg et *.mp3 sont compatibles, d'autres types de fichiers risquent de ne pas marcher.

Remarque 2 : L'iPhone et iPod d'Apple ne sont pas compatibles avec votre téléviseur. Remarque 3 : Lorsque vous connectez un dispositif quelconque au port USB, essayez d'avoir un câble USB aussi court que possible.

Option 7 SORTIE CASQUE

Insérez la fiche de l'écouteur dans la prise casque du téléviseur. Le son des haut-parleurs sera coupé. Vous pouvez également connecter des enceintes externes si nécessaire.

Option 8 SORTIE AUDIO NUMERIQUE (COAXIAL)

COAXIAL est une connexion audio numérique utilisée pour connecter un appareil audio sur de courtes distances tel que cinédom, chaîne Hi-Fi etc. Le signal est transmis via un câble coaxial avec des connecteurs RCA.

1 Eteignez le téléviseur et l'appareil avant de procéder aux connexions.

Connectez les câbles AV (non fournis) à partir du connecteur d'otéralseur au cinédom ou chaîne HiFi etc.

Option9 MHL

Permet de connecter des appareils qui supportent la fonction MHL ; peut également être utilisé comme entrée HDMI.

Option10 Entrée LNB

Branchez le câble satellite dans l'entrée LNB à l'arrière de l'appareil. Vous pouvez ensuite allumer l'appareil. Appuyez sur "Source" pour passer en mode DVB-S2 et rechercher les chaînes.

INTERFACE COMMUNE

Le logement de l'interface commune (CI) est destiné à un module d'accès conditionnel (CAM) et une carte à puce pour pouvoir regarder des programmes télé et des services supplémentaires payants. Contactez votre câble opérateur pour obtenir plus d'informations sur les modules et l'abonnement. Notez que les modules Cèvles cartes à puce ne sont ni fournis ni des accessoires en option.

Avertissement

- Eteignez votre téléviseur avant d'insérer un module dans le logement d'interface commune

1 Eteignez correctement le CAM (module d'accès conditionnel), puis la carte à puce dans le logement CI qui se trouve sur le côté du téléviseur.

LOGEMENT D'INTERFACE COMMUNE CAM (module d'accès conditionnel) Carte à puce

2 Allumez le téléviseur, le message ci-dessous s'affiche si un module GAM détecté. Attendez quelques instants jusqu'à ce que la carte soit activée.

Insérer Module Cl

3 Appuyez sur la touche MENU puis appuyez sur la touche ▲▼ pour sélectionner l'option Informations CI

Cada Reglage automatique Recherche Manuelle numérique Recherche analogique manuelle Editor Programme Informations signal CI Information OK Mise à jour logiciel(USB)

4 Des informations détaillées sur la carte CI en cours d'utilisation seront affichées
5 Appuyez sur OK pour accéder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour régler les détails
6 Lorsque le module est retiré, le message suivant apparaît sur l'écran.

Enlever Module CI

FR

03 Télécommande

Haier HTR/AVE SOURCE 1 2 3 P MODE B MODE 1 2 3 4 5 6 7 8 9 Q VIEW 0 SLEEP VOL AUDIO I/II P 18 SUBTITLE DO WORLD INFO/CD FAV/BD SCREEN ON LIST/BD MENU/BD GUIDE/CD OK BACK/CD EXIT/BD 23 24 25 26

BoutonN° description

1	(Puissance)	Appuyez sur pour mettre le téléviseur sous ou hors tension.
2	S.MODE	Appuyez sur pour sélectionner le mode sonore.
3	P.MODE	Appuyez sur pour sélectionner le mode d'image.
4	0-9	Appuyez sur pour entrer un numéro de ou mot de passe.
	Q.VIEW	Appuyez sur pour passer à la dernière regardée .
	SLEEP	Appuyez sur pour régler la minuterie de sommeil.
5	VOL +/-	Appuyez sur pour ajuster le niveau de volume.
6	(Mute)	Appuyez sur pour activer ou désactiver le son.
	AUDIO(I/II)	Appuyez sur pour sélectionner Mono, Stéréo Nicam pour une ATV. Sélectionnez la langue audio pour une DTV.
7	SUBTITLE	Appuyez sur pour activer ou désactiver le sous-titre.
8	FAV/∅	Appuyez sur pour ouvrir la liste des chaînes favorites. En mode télétexte , appuyez sur pour figer une page.

9	SCREEN	Appuyez sur pour changer le rapport d'aspect de l'image.
10	MENU/☐	Appuyez sur pour ouvrir le menu à l'écran . En mode télétexte, appuyez sur pour ouvrir la page "INDEX".
11	▲▼◀▶	Appuyez sur pour naviguer dans le menu à l'écran.
	OK	Appuyez sur pour confirmer la sélection .
12	BACK/☐	Appuyez pour retourner à l'écran précédent. En mode télétexte , appuyez sur pour passer en mode mix.
13	◀ (vers l'arrière)▶ (vers l'avant)	Appuyez pour avancer ou retourner rapidement.Lecture en mode multimédia.
14	☐/☐	En mode télétexte, appuyez pour ouvrir ou fermer la page télétexte. Appuyez pour afficher le menu principal en mode MHL, par exemple le menu APP.
15	▶II (lecture/pause)	Appuyez pour lecture/pause en mode multimédia.
16	SOURCE	Appuyez sur pour ouvrir la liste des sources d'entrée.
17	♡	Appuyez pour passer en mode HDMI2/MHL.
18	P ∞/∞	Appuyez sur pour changer la chaîne.
19	INFO/☐	Appuyez sur pour afficher les informations de la chaîne.En mode télétexte, appuyez pour révéler l'information masquée.
20	3D WORLD	Ces modèles ne supportent pas le 3D.
21	CH.LIST/☐	Appuyez sur pour ouvrir la liste des chaînes. En mode télétexte, appuyez pour avoir l'image en haut, en bas ou en plein écran.
22	GUIDE/☐	Appuyez sur pour afficher le guide électronique des programmes en mode TV. Appuyez pour accéder au mode sous-page télétexte.
23	EXIT/∞	Appuyez sur pour fermer le menu à l'écran. En mode télétexte, appuyez sur pour masquer le texte.
24	◀ (précédent)▶◀ (Suivant)	Appuyez sur pour sélectionner le fichier précédent ou suivant
25	● (REC)	Appuyez sur pour enregistrer l'émission de télévision que vous regardez en mode DTV.
26	■ (arrêt)	Appuyez pour arrêter la lecture multimédia.

Insertion des piles dans la télécommande

1. Ouvrez le compartiment des piles.
2. Insérez 2 piles AAA 1,5 V en respectant les indications de polarité (+/-) des piles à l'intérieur du compartiment.
3. Remettez le couvercle du compartiment des piles en place.
   Remplacez par des piles neuves en cas de dysfonctionnement de
   télécommande et que le téléviseur ne réponde pas à la télécommande.
   Remarque:
   1) Utilisation de piles alcalines conseillée.
   2) Retirez les piles lorsqu'elles sont usées ou si la télécommande ne va
   pas être utilisée sur une période prolongée.
   Batterien erschöpft sind, entnehmen Sie sie bitte
   aus der Fernbedienung.

FR-15 Ecran télé plat à LED Guide d'utilisation

TÉLÉTEXTE

Le télétexte est un système d'information diffusé par certaines chaînes, qui se consulte comme un journal. Il offre également l'accès aux sous-titrages pour les personnes malentendantes ou qui ne sont pas familiers avec la langue de transmission (réseaux câblés, chaînes satellites, etc.)

Appuyez sur :	Vous obtenez
TEXTE	Il est utilisé pour appeler ou quitter le mode télétexte. Le sommaire apparaît avec une liste d'éléments qui peuvent être accédés. Chaque élément a un numéro de page correspondante de 3 chiffres. Si la chaîne sélectionnée ne diffuse pas de télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et sélectionnez un autre canal).
SÉLECTION D'UNE PAGE	Entrez le numéro de la page désirée à l'aide de touches 0 à 9 et haut/bas. Exemple: page 120, tapez 120. Le numéro est affiché en haut à gauche, le compteur tourne, puis la page est affichée. Répétez cette opération pour afficher une autre page. Si le compteur continue à chercher, cela signifie que la page n'est pas transmise. Sélectionnez un autre numéro.
ACCÈS DIRECT AUX ÉLÉMENTS	Les touches de couleur sont comme elles sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n'est pas encore disponible.
INDEX	Cela renvoie à la page sommaire (généralement la page 100)
SUB PAGE	Certaines pages contiennent des sous-pages qui sont automatiquement affichées successivement. Cette touche permet d'arrêter ou reprendre la sous-page. L'indication apparaît en haut à gauche
HOLD	Pour figer la page
REVEAL	Pour afficher ou masquer les informations cachées (solutions de jeux)
MIX	Le télétexte et le programme sont affichés avec l'image.
EXIT	Quitter le télétexte.
Taille Placer l'image en haut, en bas, plein-écran.

FR

04 Utilisation

Guide d'installation

le guide d'installation apparaît seulement quand le téléviseur est mise en marche pour la première fois ou lorsque qu'il est réstauré en paramétrage usine.

Sélectionner une langue de menu, SVP A-lemand Français Étainais Italien Espagnol Néerlandais OK

Password Entrer Ancien Mot de Passe ***** Entrer nouveau Mot de Passe Confirmer nouveau mot de passe

1). Appuyez sur les touches ◀▶▼▲ pour naviguer dans les menus et modifier les paramètres. Appuyez sur OK pour confirmer. Sélectionnez la langue souhaitée des menus. Selectionner la langue désirée, pour l'afficher sur le menu.

Nota: Le mot de passe par défaut est 0000.

Modes HOME ou Shop

Lors de première mise en marche, l'appareil affiche le menu de configuration initiale. Une fois la langue de l'OSD est choisie, l'utilisateur peut choisir entre « mode boutique » et le « mode maison ». Lorsque l'écran affiche le menu de réglage suivant et le curseur reste sur le « mode maison », utilisez les touches ◀ pour régler et «

OK » pour accéder au menu.

Si le « mode boutique » est choisi, le menu suivant sera affiché.

Sélectionnez « OK » pour accéder au menu suivant.

Sélectionnez « Annuler » pour retourner au menu de configuration initiale ; le curseur reste sur le « mode maison », le sélectionner pour accéder au menu choix du pays.

2). Appuyez sur les touches ▼▲ pour sélectionner DVB-T/DVB-C/ puis appuyez sur OK pour confirmer.DVB-S2

SELECTION TNT DVB-T DVB-C DVB-S2

a. Si vous sélectionnez DVB-T, l'étape suivante consiste à sélectionner le type de Recherche et le pays puis appuyez OK pour lancer la recherche.

Type de recherche < DTV+ATV > Allemagne Italie Norvège Grèce Luxembourg Pologne Hongrie Hollande Portugal MENU OK

b. Si vous sélectionnez DVB-C, l'étape suivante consiste à configurer le système DVB-C tel que (le type de recherche/Fréquence/ID Réseau /Symbole (KS/S), puis d'appuyer sur OK pour accéder au menu de sélection du type de recherche et du pays ; cette étape est la même que celle pour DVB-T, sélectionnez le type de recherche (DTV/ATV).

Sélectionnez le bon pays, appuyez sur OK pour lancer la recherche.

Menu recherche TNT Type de recherche Full Fréquence 610000 Identification Reseau Auto Symbole(ks/s) Auto OK MENU

c. Si vous sélectionnez DVB-S2, vous pouvez charger la liste des chaînes DVB-S2 par défaut ou lancer une nouvelle recherche des chaînes.

3). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à d'édipure affichetes
l'état d'avancement de la recherche et le nombre de chaînes trouvées.
4). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur.
5). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

Recherche Chaine TV : 1 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 36%... -668.75MHz (TV)

6)

Félicitations ! L'installation est terminée. Appuyer sur ok pour sonir

1. MENU CANAL

1. 1) Recherche automatique (DVB-T)

1). ▲▼ Appuyez sur la touche MENU puis sur les touches pour sélectionner le menu CHANNEL puis sur la touche OK. 2). Appuyez sur les touches ▲our sélectionner Auto Tuning (recherche automatique) puis sur OK.

Réglage automatique OK Recherche Manuelle numérique Recherche analogique manuelle Editor Programme Informations signal CI Information Mise à jour logiciel(USB)

3). Appuyez sur les touches 🔍 selectionner DVB-T/DVB-C/DVB-S2, appuyez pour sélectionner DVB-T puis sur OK pour confirmer.

SELECTION TNT DVB-T DVB-C DVB-S2

FR

4). Dans le menu Tune Type (type de recherche), appuyez sur les touches ◀▶ pour sélectionner ATV/DTV/DTV + ATV. Appuyez sur la touche ▼ puis sur les touches ◀▶ ▼▲ pour sélectionner le pays d'utilisation du téléviseur. Appuyez sur OK pour confirmer.

Type de recherche < DTV+ATV > Alemagne Italie Norvège Grèce Luxembourg Pologne Hongrye Hollande Portugal MENU OK

5). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à qu'épréaffichées l'état d'avancement de la recherche et le nombre de chaînes trouvées
6). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche ◀ pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur.
7). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

Recherche Chaine TV : 1 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 36%... 668.75MHz (TV)

Utilisation

1.2) Recherche automatique (DVB-C)

1). Appuyez sur la touche MENU puis sur les touches ▲▼ pour sélectionner le menu CHANNEL puis sur la touche OK.

2). ▲▼ Appuyez sur les touches pour sélectionner Auto Tuning (recherche automatique) puis sur OK.

Réglage automatique OK CADTV Manual Tuning Recherche analogique manuelle Editor Programme Informations signal CI Information Mise à jour logiciel(USB)

3). Appuyez sur les touches pour sélectionner DVB-T/DVB-C/DVB-S appuyez sur OK pour confirmer.

SELECTION TNT DVB-T DVB-C DVB-S2

5). Dans le menu Tune Type (type de recherche), appuyez sur les touches ◀▶ pour sélectionner ATV/DTV/DTV + ATV. Appuyez sur la touche ▼ puis sur les touches ◀▶ ▼▲ pour sélectionner le pays d'utilisation du téléviseur. Appuyez sur OK pour confirmer.

Type de recherche < DTV+ATV > Allemagne Italie Norvège Grèce Luxembourg Pologne Hongrie Hollande Portugal MENU OK

6). La recherche des chaînes démarre. Cette opération peut prendre jusqu'à quelques minutes. L'écran affiche l'état d'avancement de la recherche et le nombre de chaînes trouvées.

7). Si vous voulez ignorer la recherche ATV, appuyez sur la touche MENU pour l'interrompre. Un écran s'affiche, appuyez sur la touche ◀ pour sélectionner YES (OUI) pour confirmer. Vous serez redirigez directement à la recherche DTV. Vous pouvez répéter l'étape ci-dessus si vous voulez ignorer recherche DTV. Un rappel d'installation apparaîtra la prochaine fois vous allumez le téléviseur.

8). Une fois la recherche terminée, les chaînes seront disposées dans un ordre préétabli. Si vous souhaitez ignorer des chaînes, modifier l'ordre des chaînes préréglées ou les renommer, sélectionnez Programme Edit (Modifier les programmes) dans le menu Channel.

Recherche Chaine TV : 1 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 36%... 668.75MHz (TV)

Remarque:

Toutes les chaînes, y compris ATV, DTV et radio peuvent être recherchées en une fois, si le type de recherche est DTV + ATV.

Toutes les chaînes mémorisées seront effacées après une recherche automatique. Après la recherche automatique, le téléviseur se syntonise à la première chaîne numérique (DTV).

1.3 Recherche automatique (DVB-S2)

1). Appuyez sur la touche MENU puis utilisez les touches ▼ pour sélectionner le menu CHANNEL puis appuyez sur la touche OK.

2). Utilisez les touches ▼▲ pour sélectionner Auto Tuning (recherche automatique) puis appuyez sur OK.

3). Utilisez les touches ▼▲ pour sélectionner DVB-T/DVB-C/DVB-S2. Sélectionnez DVB-S2, puis appuyez sur la touche OK pour confirmer.

4). Appuyez sur la touche bleue pour lancer une nouvelle recherche des chaînes ; appuyez sur Exit pour ignorer la recherche des chaînes et charger la liste des chaînes par défaut.

2.1) Recherche manuelle DTV (DVB-T)

1). Appuyez sur la touche MENU puis sur les touches ▲▼ pour sélectionner le menu CHANNEL puis sur la touche OK.

2). Appuyez sur les touches ▲▼ pour sélectionner DTV Manual Tuning (recherche manuelle DTV) puis sur OK.

Réglage automatique Recherche Manuelle numérique OR Recherche analogique manuelle Editor Programme Informations signal CI Information Mise à jour logiciel(USB)

3). L'écran DTV Manual Tuning (recherche manuelle DTV) s'affiche. Appuyez sur les touches ◀▶ pour sélectionner UN canal UHF puis sur la touche OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran.

4). Appuyez sur la touche MENU pour retourner au menu principal.

5). Appuyez sur la touche EXIT pour quitter le menu.

Recherche Manuelle numérique VHF CH D Appuyer sur OK pour la recherche Mauvais Normal Bon

2. 2) Recherche manuelle DTV (DVB-C)

1). Appuyez sur la touche MENU puis sur les touches ▲▼ pour sélectionner le menu CHANNEL puis sur la touche OK.

2). Appuyez sur les touches ⬆ selectionner CADTV Manual Tuning (recherche manuelle CADTV) puis sur OK.

Réglage automatique CADTV Manual Tuning OK Recherche analogique manuelle Editor Programme Informations signal CI Information Mise à jour logiciel(USB)

3). L'écran CADTV Manual Tuning (recherche manuelle CADTV) s'affiche. Appuyez sur les touches ▲▼ pour sélectionner (Fréquence/Symbole (ks/s/QAM type QAM) puis sur OK pour lancer la recherche dans ce canal. Lorsque le signal est accordé, l'image et la force du signal sont affichées à l'écran.

4). Appuyez sur la touche MENU pour retourner au menu principal.

5). Appuyez sur la touche EXIT pour quitter le menu.

CADTV Manual Tuning Fréquence 490000 Symbolo(ks/s) 6875 QAM Type QAM16 PAS DE SIGNAL Mauvais Normal Bon

3. Utilisation de DVB-S2

3.1 Installation pour la première fois

Appuyez sur la touche source pour accéder au menu d'entrée, utilisez les touches de direction pour sélectionner DVB-S2 et appuyez sur OK pour confirmer. La liste des chaînes ASTRA est déjà installée. Vous pouvez commencer à regarder la télé.

Remarque:

Si vous utilisez différents satellites, suivez les instructions de configuration du système pour régler les satellites. Si vous utilisez plus d'un satellite, vous devez affecter les satellites aux DiSEqC LNB appropriés utilisés dans l'installation de vos satellites.

3.2 Gestion des satellites

Configurez les paramètres des satellites. Liste des satellites : Utilisez les touches ▼/▲ pour sélectionner un satellite dont les paramètres seront affichés à droite. Type de LNB : Utilisez les touches ◀/► /OK pour afficher la liste des types de LNB indiqués comme fréquences de l'oscillateur local. Vous pouvez également entrer la fréquence par Utilisateur unique, Utilisateur double en bas de la liste.

Alimentation du LNB : Utilisez les touches ◀/▶ pour définir l'alimentation du LNB.

22K: Utilisez les touches ◀/▶ pour activer/désactiver 22K, qui est définie automatiquement lorsque le type du LNB est un oscillateur local double.

Utilisation

Impulsion sonore:	Permet d'activer/désactiver le commutateur d'impulsion sonore.
DiSEqC1.0:	Permet de sélectionner le bon port allant jusqu'à 4 pour le bon LNB.
DiSEqC1.1:	Permet de sélectionner le bon port allant jusqu'à 16 pour le bon LNB.
Moteur :	Utilisez les touches Gauche/Droite pour sélectionner DiSEqC1.2 ou DiSEqC1.3. Appuyez ensuite sur OK pour afficher le menu et régler la position.
DiSEqC1.2:	Bien positionnez le moteur pour verrouiller le signal.
DiSEqC1.3:	Positionnez le moteur en fonction des emplacements locaux et ceux des satellites.

Réglage du moteur:	Sélectionnez DiSEqC et appuyez sur OK pour ouvrir.
Déplacement automatique :	Utilisez les touches Gauche/Droite pour se déplacer à l'Ouest/Est. Il sera arrêté automatiquement lorsque le signal est verrouillé.
Déplacement continu :	Utilisez les touches Gauche/Droite pour se déplacer à l'Ouest/Est. Il continuera à se déplacer jusqu'à ce que vous l'arrêtiez.
Déplacement d'un pas [1] :	Utilisez les touches Gauche/Droite pour se déplacer d'un pas.
Mémoriser la position :	Mémorise la position courante du moteur.
Aller à la position :	Utilisez les touches Gauche/Droite pour aller à la position mémorisée.
Aller à la référence :	Réinitialiser toutes les positions.
Aller à X :	Aller à la position calculée à partir des emplacements locaux et ceux des satellites.

3.2.1 Gestion des satellites

Ajout de satellites : Appuyez sur la touche Rouge pour ajouter un nouveau satellite, dans lequel vous devez entrer une longitude unique, et utilisez le clavier virtuel pour modifier son nom.

Modifier un satellite : Appuyez sur la touche Verte pour modifier le satellite sélectionné.

Supprimer un satellite : Appuyez sur la touche Jaune pour supprimer le satellite sélectionné.

Appuyez sur OK pour confirmer.

3.2.2 Transpondeur

Appuyez sur GUIDE pour que la liste affiche les transpondeurs du satellite sélectionné. Vous pouvez également appuyer sur GUIDE pour retourner à la liste des satellites.

Ajouter un transpondeur : Appuyez sur la touche Rouge pour ajouter un nouveau transpondeur. Un TP existant ne peut pas être enregistré sous le même satellite.

Modifier un transpondeur :Appuyez sur la touche Verte pour modifier le transpondeur sélectionné. Un TP existant ne peut pas être enregistré sous le même satellite.

Supprimer un transpondeur : Appuyez sur la touche Jaune pour supprimer le transpondeur sélectionné. Appuyez sur OK pour confirmer.

Recherche d'un seul transpondeur : Appuyez sur la touche Bleue pour afficher le menu des paramètres de recherche. Après avoir configuré les paramètres, appuyez sur OK pour lancer la recherche.

Recherche multi-transpondeur : Appuyez sur OK pour sélectionner les transpondeur marqués de "√", puis appuyez sur la touche Bleue pour afficher le menu des paramètres de recherche. Après avoir configuré les paramètres, appuyez sur OK pour lancer la recherche multi-transpondeur.

3.2.3 Recherche de chaînes

Recherche pour un seul satellite : Appuyez sur la touche Bleue pour afficher le menu des paramètres de recherche. Mode de recherche : Utilisez les touches ◀/▶ pour sélectionner par défaut, qui permet de rechercher les transpondeurs intégrés par défaut, recherche aveugle et recherche réseau, qui font une recherche avec la table NIT activée.

Brouillé : Utilisez les touches ◀/▶ pour sélectionner Toutes les chaînes ou les chaînes en clair.

Type de service : Utilisez les touches ◀/▶ pour sélectionner Tout, DTV ou Radio. Appuyez sur OK pour lancer la recherche avec les paramètres ci-dessus.

Recherche multi-satellites : Appuyez sur OK pour sélectionner les satellites marqués de "√", puis appuyez sur la touche Bleue pour afficher le menu des paramètres de recherche. Après la Configuration, comme pour la recherche pour un seul satellite, appuyez sur OK pour lancer la recherche multi-satellites.

3.3 Modifier le programme

Pour modifier vos préférences de programme (ignorer, favoris, déplacer ou supprimer), vous devez accéder au Menu Modification de programme.

Supprimer un programme TV ou Radio

Sélectionnez le programme puis appuyez sur la touche Rouge pour supprimer la chaîne.

Déplacer un programme TV ou Radio

Sélectionnez le programme, puis appuyez sur la touche Jaune. Utilisez les touches ◀/▶ pour déplacer le programme. Appuyez de nouveau sur la touche Jaune pour confirmer.

Ignorer un programme TV ou Radio

Sélectionnez le programme que vous souhaitez ignorer et appuyez sur la touche Bleue. Un symbole indiquant que la chaîne est ignorée sera affiché. Le programme est marqué comme ignoré.

Définir les programmes favoris

Utilisez les touches ▼/▲ pour sélectionner un programme, appuyez sur la touche FAV, ♥ sera affiché sur le côté droit du programme. Sélectionnez le programme FAV, appuyez à nouveau sur la touche FAV pour annuler FAV, ♥ disparaît. Une fois votre groupe favori créé, vous pouvez appuyer sur la touche FAV pour accéder rapidement à votre programme favori.

3.4 Informations sur le signal

Affiche la qualité et la force du signal de la chaîne sélectionnée.

3.5 Informations sur la CI :

Il affiche des informations sur la carte CI connectée au téléviseur.

3.6 EPG (Guide Electronique des Programmes)

L'EPG est un guide télé qui affiche pour chaque chaîne les programmes planifiés sur sept jours.

Appuyez sur la touche GUIDE de la télécommande pour accéder au guide. Affiche une liste des reprogramme en cours. Sélectionnez « Guide des programmes » et utilisez les touches ◀/▶ pour basculer entre Heure/Chaîne.

Vous pouvez utiliser les touches▼/▲ pour sélectionner un programme favori.

Heure : Des informations seront affichées sur la diffusion des programmes à la date et l'heure sélectionnées. - Sélectionnez l'affichage « Date/Heure » et utilisez les touches ◀/▶ pour modifier la date.

Chaîne : Des informations seront affichées sur la diffusion de l'émission de la chaîne sélectionnée le jour défini auparavant.

- Sélectionnez l'affichage du programme et utilisez les touches ◀/▶ pour basculer vers la chaîne.

Rappel : Utilisez la touche Bleue pour ouvrir le réglage de rappel. Appuyez sur « OK » pour quitter le réglage de modification. Les réglages effectués seront enregistrés dans votre liste de programmation.

Enregistrer : Utilisez la touche Rouge pour ouvrir le réglage d'enregistrement. Appuyez sur « OK » pour quitter le réglage de modification. Les réglages effectués seront enregistrés dans votre liste de programmation.

Informations : Utilisez la touche Verte pour avoir des informations sur l'émission sélectionnée.

Horaire : Utilisez la touche Jaune pour ouvrir la liste de programmation de vos enregistrements et réglages de rappels. Sélectionnez les éléments peuvent être supprimés avec la touche Rouge.

4) Recherche manuelle de programmes analogiques (ATV) :

Vous pouvez changer le système audio pour rechercher les chaînes de télévision analogiques puis affiner les canaux sélectionnés

Remarque :

Appuyez sur la touche télétexte rouge pour mémoriser les chaînes après la recherche manuelle.

Recherche analogique manuelle Enregistrer sous 1 Système BG Chaînes en cours 1 Recherche Règlage fin Fréquence 424.25 MHz Sauver MENU

5). Modification des programmes :

Vous pouvez supprimer, renommer, déplacer, ignorer et rendre favori tout programme.

Delete (Supprimer)

Appuyez sur la touche télétexte rouge, le programme pointé par le curseur sera supprimé.

Rename (Renommer)

Vous ne pouvez renommer que les programmes ATV.Déplacez le curseur sur le programme, appuyez sur la touche télétexte verte pour renommer le programme.Appuyez sur ▲▼ pour choisir un caractère. Appuyez sur ◀▶ pour déplacer le curseur.

Appuyez sur la touche Menu pour quitter la modification, appuyez sur EXIT pour quitter le menu. Remarque : Les noms des programmes ATV ne peuvent être que de 5 caractères.

Move (Déplacer)

Utilisez les touches fléchées pour sélectionner la chaîne que vous souhaitez déplacer. Ensuite, appuyez sur la touche jaune pour sélectionner la fonction Déplacer. Une fois activée, utilisez les touches fléchées pour se déplacer et appuyez sur OK pour confirmer.

Skip (Ignorer)

Appuyez sur ▲ir choisir le programme, appuyez sur la touche télétexte bleue pour ignorer ce programme, le symbole apparaît sur le côté droit du programme. Choisissez le programme ignoré, appuyez à nouveau sur la touche bleue pour annuler ignorer, le symbole va disparaître.

Favorite (Favoris)

Appuyez sur ▲our choisir le programme, appuyez sur la touche FAV, le symbole♥ apparaît sur le côté droit du programme. Choisissez le programme FAV, appuyez à nouveau sur la touche FAV pour annuler FAV, le symbole♥ disparaît.

Une fois votre groupe favori créé, vous pouvez appuyer sur la touche FAV pour accéder rapidement à votre programme favori.

6). Informations sur la CI : (en option)

Ce menu peut afficher des informations sur la carte Cl.

2. Menu Image

Le second élément du Menu principal est le Menu Image. Ce menu permet de régler les paramètres de l'image tels que contraste, luminosité, etc.

Mode Image Eco Standard Deut Shue JF3004 Temp de Couleur For me :fd'image Réduction Bruit Extran

Remarque:

1). Teinte n'est disponible qu'avec le système NTSC. 2). Il y a quatre modes de température des couleurs disponibles : moyen, chaud, froid, et personnalisé

3). L'écran est disponible en mode PC uniquement qui permet de régler la position horizontale, verticale, la taille et la phase.

3. Menu Audio

Le troisième élément du Menu principal est le Menu audio. Ici vous pouvez régler l'effet sonore tel que aigus, graves, balance, etc.

Mode Son Balance Volume Auto Son Surround COAXIAL MODE Changer AD

Remarque:

Volume automatique : disponible uniquement lorsque le volume du signal d'entrée est trop élevé ou présente une distorsion.

4. Menu Temps

Le quatrième élément du Menu principal est le Menu Temps ; vous pouvez régler l'heure, l'heure marche/arrêt, le temps de veille automatique, etc.

Homage Minimize Max En Monte Programmation d'amt Vello automatique Fuscau boire

Remarque:

Dans 15 minutes, il n'y aura pas de signal, le téléviseur passe en veille automatiquement, si Veille automatique est activée (ON). L'heure peut être obtenue automatiquement via le système DTV

5.Menu Options

Le cinquième élément du Menu principal est le Menu Options. Vous pouvez choisir la réglage du langage, la langue audio, la langue de sous-titres, etc.

Régage du langage OK Langues Audio Language sour-illines Fisher Systemes PVR Raslauder les régages usine Amit automatique (H) Maison/Magesin Mode HDMI CEC DCR

Arrêt automatique

1. Le téléviseur lance la séquence d'arrêt automatique, si au bout de 4 heures de mise en marche aucun changement n'est apporté, par exemple changement de chaîne ou de volume. Une fenêtre apparaîtra à l'écran.

Secondes avant l'arrêt automatique Appuyer sur une touche pour annuler

Au bout de 150 secondes, le téléviseur passe automatiquement en mode veille. Appuyez sur une touche quelconque de la télécommande pour éviter l'arrêt automatique.

1. Sélectionnez Automatic powerdown (4H) dans le menu Options pour annuler l'arrêt automatique. Appuyez sur OK. Un message apparaîtra "Are you sure you want to enable automatic powerdown?" (Etes-vous sûr de vouloir activer l'arrêt automatique ?)

Utilisez la touche vers la droite pour sélectionner NO (NON) L'écran du téléviseur retourne au menu Options et l'option arrêt automatique (4H) s'affiche.

Automatic power-down (4H) OFF (désactiver l'arrêt automatique)

Pour retourner à l'arrêt automatique après 4 heures répéter ce qui précède, en utilisant la touche vers la gauche pour sélectionner YES (OUI)

Dans le système de fichiers PVR, vous pouvez configurer le disque USB pour PVR.

Sélectionner Disque Verification Fletcher Systeme PVR Disque USB Formater Taille TimeShift Vitesse (Limité Enregistrement Libre 6 Hr) OK MENU

Remarque:

La restauration des paramètres par défaut, efface tous les programmes et mot de passe.

6. Menu Verrouillage

Le sixième élément du Menu principal est le Menu verrouillage. Vous pouvez verrouiller le système, définir un mot de passe, verrouiller des programmes et définir le contrôle parental, après avoir activé le système de verrouillage, vous ne pouvez pas rechercher les chaînes ou modifier les programmes.

Verroutier système Config. Mot de Passe Blocquer programme Accord paranlei

Remarque:

Le mot de passe par défaut est 0000. En cas d'oubli du mot de passe, il est possible d'utiliser le super mot de passe : 9443. Verrouillage de programmes : Appuyez sur ▲▼ pour choisir le programme, appuyez sur la touche télétexte verte pour verrouiller le programme. Si vous voulez déverrouiller le programme, accédez au menu principal, entrez le mot de passe, puis appuyez sur la touche verte. Contrôle parental : Appuyez sur ◀► de choisir une classification.

7. Menu EPG (Guide Électronique des Programmes)

Le Menu EPG est utilisé pour avoir une idée sur les programmes télé et radio de la journée. Appuyez sur la touche GUIDE pour accéder au menu EPG (Guide Electronique des Programmes) qui s'affiche comme suit :

Guide électronique des programmés heures ( 25/Jan 11:40 ) 1 TV3 Club/Super3-Naturalmen.. 2 /24 Auseine information 3 TVC HD Auseine information Frejalement INFO Program Report

1. INFO

Utilisez pour choisir les programmes, appuyez sur la touche INFO, pour afficher les informations du programme mis en surbrillance.

2. Schedule (Programme)

Appuyez sur la touche télétexte jaune pour lister tout le Programme, appuyez sur ▲ pour choisir la liste, appuyez sur la touche rouge ● Effacer pour supprimer la liste de programmes

Calendrier 04:55 28th Avr Effacer Horsire Date Time Programme Nom Chaine ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ ​​​​​​​​​​​​​​​​ ​​​​​​​​ ​​• ​• ​• ​• ​• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

3. Record (Enregistrer)

Appuyez sur la touche rouge pour choisir le programme à enregistrer.

Appuyez sur la touche bleue pour choisir un programme et mettre en place une heure de rappel, le téléviseur passe automatiquement au programme choisi à l'heure de rappel.

Rappel 1 TV3 37 Minutes 11 Heure Jan Mois 26 Date Une fois Mode OK RE TOUR

8. Fonction PVR

1. Préparer l'enregistrement d'un programme

la fonction PVR fonctionne uniquement sur la TNT. Entrez dans le système de fichiers PVR dans le menu Options, choisissez "Vérifier le système de fichiers PVR". Cliquez sur "OK", jusqu'à ce que "Vérifier" se transforme en "Réussi".

Remarque : sélectionnez le terme "Vitesse". S'il prend en charge "HD", cela signifie que la vitesse du dispositif USB peut supporter l'enregistrement décalé (TimeShift). Dans le cas contraire, formatez le dispositif pour s'assurer qu'il la prendra en charge. La valeur par défaut "Limite d'enregistrement" est 6 heures, si l'espace sur le disque est suffisant. Si l'espace n'est pas suffisant, le temps d'enregistrement devrait être réduit en fonction de l'espace disponible sur le disque. Pendant le processus "Vérifier le système de fichiers PVR", ne faites aucune opération jusqu'à ce qu'il soit terminé.

Les enregistrements doivent être faits avec le système TV PVR. Ils ne peuvent être regardés que sur le même téléviseur et non avec n'importe quel autre type de dispositif (ordinateur, lecteur DVD, etc.) qui n'est pas compatible avec les fichiers de format .TS.

Notez que pour réaliser des enregistrements de tout type, le téléviseur vous obligera à formater le dispositif USB connecté pour stocker l'enregistrement. AVERTISSEMENT VOUS PERDREZ TOUS LES FICHIERS ET INFORMATIONS SUR LE DISPOSITIF USB EXTERNE LORS DU FORMATAGE.

CAPACITE DE STOCKAGE DU DISPOSITIF.

Le système de fichiers USB limitera la taille la capacité de stockage.

Système de fichiers : NTFS jusqu'à 2 To

FAT32 jusqu'à 192 Go

FAT16 jusqu'à 2 Go

Dans le menu Options entrez dans le système de fichiers PVR comme indiqué ci-dessous :

Réglage du langage Langues Audio langue sous-litres Fichier Systeme PVR OK Restaurer les réglages usine Arrêt automatique (4h) Maison/Magasin Mode HDMI CEC DCR

Sélectionner Disque Verification Fichier Systeme PVR Demarré Disque USB Formater Taille TimeShift Vitesse (Limite Enregistrement Libre 6 Hz) OK MENU

Sélection de disque : sélectionnez le disque pour enregistrer le fichier d'enregistrement.

Sélectionner Disque USB 0 Disque C : OK

Vérifier le système de fichiers PVR : vérifiez si le système de fichiers PVR est défini dans le dispositif USB ou pas.

Formater:

Taille Fichier Systeme Type Fichier System PVR Hi Speed FS Taille Fichier Systeme PVR All SD 104 Mins HD 29 Mins OK

Taille Fichier Systeme Type Fichier System PVR FAT32 SD 104 Mins HD 29 Mins OK

(Suggestions du format de formatage du dispositif en "FS grande vitesse ..." ce qui peut accélérer l'enregistrement.)

Formater le disque Formater le disque Atantont! Tous les données seront perdus ( Domarrer Sortir ) OK

Formater le disque Ne pas débrancher l'USB. Formattage, attendez SVP...

Le menu ci-dessous apparaît une fois le formatage terminé :

Sélectionner Disque Verification Fichier Systeme PVR - Verification Disque USB Passer Formater Passer Taille TimeShift All Vitesse Verification (Limits Enregistrement Libre 6 Hr) OK MENU

Sélectionner Disque Vantcation Fichier Systeme PVR SUCCESS Disque USB Passer Forniter Passer Taille TimeShift All Vitesse HD Support 2730KB/S Limito Enregistrement Libre 6 Hc OK MENU

Si vous sélectionnez l'option mode de formatage "FS grande vitesse", vous pouvez modifier la taille de lecture décalée (TimeShift) :

Taille TimeShift Taille Disque TimeShift 512 MB SD 14 Mins HD 4 Mins OK

2. Enregistrer le programme

En cours de lecture de source DTV, choisissez le canal et /DVB-S2 cliquez sur "enregistrer", l'écran d'enregistrement apparaît. Cliquez à nouveau sur "enregistrer", l'écran d'enregistrement disparaît et le symbole "REC" reste affiché dans le coin supérieur gauche. Il disparaîtra lorsque vous cliquez sur "stop"

3. Lire l'enregistrement

Le programme sera sauvegardé dans le dossier "MSTPVR" du dispositif USB.

1. La capacité de stockage USB peut être comprise entre 128 et 500 Go, mais pour des raisons pratiques, il est recommandé d'utiliser 2 Go à 500 Go.

2. La vidéo risque de devenir pixélisée si le débit vidéo est trop faible. Cela peut être dû à la connexion d'un câble à rallonge USB au lieu d'une connexion directe du téléviseur via un câble USB

3. Les dispositifs USB ne sont pas tous compatibles.

Voici une liste des lecteurs USB recommandés.

Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti.

La liste de dispositifs USB supportés est la même que celle de la fonction Timeshift (lecture décalée), reportez-vous aux pages suivantes pour plus de détails.

9.Fonction Timeshift (lecture décalée)

Préparer l'enregistrement d'un programme

Ce téléviseur vous permet de faire une pause et d'enregistrer le programme numérique en cours dans un dispositif de stockage USB, et de reprendre au point où il s'était arrêté.

REMARQUE:

- Le formatage d'un dispositif de stockage USB 2.0 serait nécessaire. Sauvegardez vos données avant de formater. Toutes les données stockées dans le dispositif USB seront effacées après un formatage.

Format de stockage du lecteur USB

Sélectionnez cette option pour formater le dispositif USB et pour allouer l'espace pour la fonction TimeShift (lecture décalée).

REMARQUE:

- Le processus de formatage prendra au moins 2 minutes. N'éteignez pas l'appareil et ne retirez pas le dispositif USB pendant le formatage.

- Lors du formatage, un test de vitesse sera effectué sur le dispositif USB. S'il échoue, cela signifie que le dispositif USB peut ne pas supporter la fonction TimeShift (lecture décalée).

Enregistrer une émission DTV

(télévision numérique) mise en pause sur le dispositif de stockage USB

1. En mode source d'entrée DTV, insérez le dispositif de stockage USB dans le port USB situé sur le côté de votre téléviseur.
2. Appuyez sur (1-5) pour démarrer la fonction TimeShift (lecture décalée). Le programme TV en pause. L'OSD TimeShift apparaît, et l'enregistrement démarre.
3. Appuyez sur STOP (26) pour arrêter la fonction TimeShift et arrêter l'enregistrement du programme.

BACK EXIT 50 23 13 24 14 25 15 Haier HTR-AME

REMARQUE:

• Ne débranchez pas le dispositif de stockage USB lorsque la fonction TimeShift est en cours.
• Environ 4 Go de mémoire tampon offre 140 minutes d'enregistrement.

Limites du TimeShift :

1. Lorsque la fonction TimeShift est activée, seules les touches PLAY/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE et quelques touches de fonctionnement de base (OK / EXIT / navigation) sont disponibles.
2. La lecture vidéo peut ne pas être continue et peut présenter des sauts si la vitesse d'enregistrement USB ne répond pas aux exigences minimales.
3. Ne retirez pas le dispositif USB et n'éteignez pas l'appareil pendant l'opération TimeShift. L'opération sera abandonnée dès que le signal est perdu.
4. Ne retirez pas la source du signal lors de l'opération TimeShift.
5. Ne changez pas rapidement et de façon répétée les opérations entre PLAY/PAUSE/FWD/REV.
6. La vidéo risque de devenir pixélisée si le débit vidéo est trop faible.
7. Pas tous les dispositifs USB sont compatibles, le courant électrique des disques durs USB devrait être <500 mA.

Voici une liste des lecteurs USB recommandés. Les modèles qui ne sont pas listés peuvent être compatibles, mais ce n'est pas garanti.

• Clé USB Flash SanDisk Extreme® Contour™ - SDCZ8-8192-E75 8Go
  • Clé USB Flash SanDisk Extreme® Contour™ - SDCZ8-016G-A75 16Go
  • Clé USB 2.0 Flash Kingston DataTraveler 410 - DT410/8Go
  • Clé USB 2.0 Flash Kingston DataTraveler 410 DT410/16Go
  • Clé USB 2.0 Flash OCZ Technology Rally2 - OCZUSBR2DC-4Go
  • Clé USB 2.0 Flash OCZ Technology ATV - OCZUSBATV-8Go

• Clé USB 2.0 Flash OCZ Technology Rally2 - OCZUSBR2DC-8Go
  • SAMSUNG-HM500JI-500G

• Cette fonctionnalité n'est pas disponible pour toutes les TV numériques, tels que les canaux brouillés ou audio seulement.

10. Lecteur USB

Cliquez sur l'icone de la source, et sélectionnez l'USB dans la liste, pressez le bouton OK pour entrer dans le menu USB.

Haier Innovation Life PHOTO Musique Video Film

Assurez-vous que le dispositif USB est inséré dans la fente. Il existe quatre types d'éléments multimédia qui peuvent être sélectionnés, tels que photo, musique, film et texte. Sélectionnez l'élément multimédia en appuyant sur ◀▶, appuyez sur OK pour accéder au menu de sélection de disque.

Haier Innovation Life < Halo C >

Appuyez sur la touche ◀▶ pour sélectionner le bon disque et appuyez sur OK pour afficher les fichiers et dossiers multimédias ou choisir Retour pour revenir au menu de sélection du type multimédia.

Picture 021.JPG Rout 723 490 1300 up Folder 021.JPG

Sélectionnez le fichier multimédia en appuyant sur ◀▶ ou ▼▲, pour afficher l'image de prévisualisation. Appuyez sur la touche ▶ pour lire le fichier multimédia en plein écran. Lorsque le fichier multimédia (photo, film, ou texte) est en cours de lecture, appuyez sur la touche OK ou sur la touche Info pour afficher la barre de contrôle.

Appuyez sur ◀▶ pour sélectionner l'icône de la fonction, appuyez sur la touche OK pour valider la fonction.

Appuyer sur ▼ ou sur le bouton Exit pour quitter la barre de contrôle excepter pour la musique.

REMARQUE:

Vous pouvez régler la piste audio, ou programme dans le menu Info pendant la lecture du fichier vidéo. Choisissez l'icône Info et appuyez sur OK pour afficher le Menu Info.

SUB-10.avi Resolution: 720x400 Piste Audio: 1/1 Sous-titre: OFF Programme: -/0 Taille: 4142 Kbytes Fermer

La lecture USB est prise en charge pour les formats de fichiers photo suivants :

- JPEG (format JPEG, les fichiers avec l'extension ".Jpg")

- BMP (fichiers avec l'extension ".Bmp")

- PNG (fichiers avec l'extension ".Png")

La lecture USB est prise en charge pour les formats de fichiers audio suivants:

- MP3 (fichiers avec l'extension ".Mp3")

- WAV (fichiers avec l'extension ".Wav")

La lecture USB est prise en charge pour les formats de fichiers texte suivants :

- TXT (fichiers avec l'extension ".Txt")

La lecture USB est prise en charge pour les formats de fichiers vidéo suivants :

- AVI (fichier avec l'extension ".Avi")

- TS (MPEG2 et H.264)

11. Guide d'utilisation MHL:

1: Allumez le téléviseur et déverrouillez l'écran tu téléphone.
2: Branchez une extrémité du câble MHL dans le port « MHL » du téléviseur.
3: Branchez l'autre extrémité du câble MHL dans le port mini USB du téléphone portable.

MHL Enchufar

Si votre téléphone portable est Samsung Galaxy SIII ou Galaxy Note II, veillez à utiliser l'inverseur fourni pour connecter le câble MHL et le téléphone portable. Les autres marques se connectent directement avec un câble MHL.

4: Appuyez sur 📋 de la télécommande pour basculer le téléviseur en mode MHL.
Si votre téléphone supporte la fonction MHL, le téléviseur affiche simultanément le contenu de l'écran du téléphone, autrement le téléviseur vous notify « Non connecté à un appareil externe » ou « Appareil externe ne supportant pas MHL ».
Une fois la connexion MHL est établie avec succès, vous pouvez contrôler à distance le téléphone via la télécommande du téléviseur, par la fonction spécifique de la télécommande associée aux spécifications de votre téléphone.
À partir de cet instant, vous pouvez bénéficier d'une infinité de ressources Internet via le téléphone.

5: Pour connaître les modèles de téléphones portables officiellement certifiés MHL, visitez les liens suivants : http://www.mhlconsortium.org/productlist/mobile-devices/

6: Supporte d'autres appareils avec la fonction MHL.

7: L'appareil a été officiellement certifié par MHL. En cas de problèmes avec la fonction MHL, contactez le fabricant de l'appareil portable.

05 Dépannage

Symptôme du problème				Vérification Inspection
Image Audio
	Neige Bruit			position de l'antenne, direction ou connexion
	fantôme		Audio normal	position de l'antenne, direction ou connexion
	Interférence		Bruit	équipements électroniques, voiture / moto, lumière fluorescente
	Image normale Son c			Volume (vérifiez si muet est activé ou si les connexions du système audio ne sont pas corrects)
	Pas d'image		Son coupé	Le cordon d'alimentation n'est pas inséré. L'interrupteur d'alimentation n'est pas ouvert. Configuration du contraste, luminosité/volume. Appuyez sur la touche standby (veille) de la télécommande pour inspection.
	Pas de couleur Audi		Sle des couleurs
	Rupture de l'image		Audio normal ou faible	Recherchez le canal
	Pas de couleur		Bruit	Système TV
	Il y a une barre noire en haut et en bas		Audio normal	Changer le format d'image en zoom

FR-31 Ecran télé plat à LED Guide d'utilisation

Dépannage

Ma télé n'affiche pas l'image sur mon ordinateur portable/PC lorsqu'il est connecté.	Pour la plupart des PC et ordinateurs portables connectés avec un connecteur VGA (connecteur bleu à 15 broches de votre PC ou ordinateur portable) il faut appuyer sur quelques touches votre clavier pour obtenir une image sur un téléviseur ou un autre écran externe. En général, il s'agit de la touche F7 (Dell), F4 (HP/Samsung) ou F5 (Toshiba). Sur les ordinateurs portables, vous devez appuyer sur la touche «Fonction» en même temps que la touche "F".
J'ai connecté mon PC/ordinateur portable au téléviseur et j'obtiens une image mais pas de son. Pourquoi ?	Le câble VGA ne transporte que des informations vidéo ou image. Vous devez connecter un autre câble à la prise écouteurs (connecteur 3,5 mm) de votre PC/ordinateur portable au connecteur 3,5mm (entrée Audio PC) de votre téléviseur. Vous devez sélectionner «PC» en utilisant la touche Source de votre télécommande. Vous pouvez également connecter votre PC/ordinateur portable via un câble HDMI si celui-ci dispose d'un connecteur HDMI. HDMI transmet à la fois de l'audio et de la vidéo.
L'image n'est pas redimensionnée automatiquement lors de changement de chaînes.	Vérifiez que le format de l'image télé est réglé sur « Auto » pour toutes les entrées ATV, DTV, Péritel, HDMI 1, 2, etc.Pour définir le format de l'image (Auto, 4:3 ou 16:9). Appuyez sur la touche Démarrer sur l'ATV et répétez la séquence ci-dessous pour toutes les sources d'entrée ATV, DTV, Péritel, HDMI 1 et 2 car chaque source d'entrée est contrôlée séparément.Appuyez sur la touche TV MenuAppuyez sur la flèche droite pour accéder au sous-menu ImageAppuyez sur la flèche vers le bas pour sélectionner Aspect Ratio (Format d'image)Sélectionnez Auto (Automatique)Appuyez sur (Quitter)Répétez l'opération pour toutes les sources d'entrée.
Dès que je connecte un lecteur DVD ou un autre appareil à ma télévision, ce dernier ne fonctionne plus.	Ceci est applicable à tout appareil connecté au téléviseur Eteignez le téléviseur et le lecteur DVD (débranchez de la prise murale, et non mise en veille).Éteignez tout appareil connecté à la prise péritel.Déconnectez la prise péritel du téléviseur.Branchez et allumer le téléviseurBranchez et allumer le lecteur DVDSélectionnez HDMI à partir du menu SourceAppuyez sur Lecture du lecteur DVD et de vérifier que la vidéo fonctionneRemarque : La prise péritel est prioritaire sur HDMI et il est important que l'appareil connecté à la prise péritel du téléviseur soit éteint (pas en veille).Veuillez suivre les instructions ci-dessous. Si l'appareil et le lecteur DVD fonctionnent, le téléviseur est en bon état de marche sauf qu'il est un peu confus.Probablement les connecteurs HDMI ont été retirés et reconnectés lorsque le téléviseur est allumé.Ne retirez/connectez jamais des câbles HDMI ou tout autre appareil numérique lorsque l'appareil est allumé.Eteignez toujours tous les appareils lors de connexion/déconnexion ou d'un équipement numérique.

Dépannage des problèmes de télévision numérique et solutions possibles

Décomposition de l'image en pixels

Un exemple typique de problème de réception comprend la décomposition de l'image en pixels (pixilation) ou blocage d'image, parfois il y a des grincements ou crissements ou baisse de son ou pas de réception du tout.

Votre image peut se décomposer en pixels à cause de la dégradation du signal vidéo numérique. La dégradation du signal peut due à des signaux faibles (voir Antennes TV) ou si vous êtes connecté par câble, à un signal de câble faible. S'il s'agit de signaux faibles, utilisez un amplificateur pour renforcer le signal. Consultez un technicien de câbles pour installer un amplificateur ou un préamplificateur dans le câble. Ceci permet de renforcer la puissance du signal et résoudre le problème de pixelation.

Si vous recevez votre signal TV par satellite, vérifiez que votre parabole n'a pas bougé suite à des vents violents, ou que le signal est bloqué par des arbres. Les arbres peuvent être un problème car le signal TV peut changer selon que l'arbre entre l'antenne parabolique et le satellite est nue ou avec feuilles.

Chaines manquantes

Vous pouvez constater que certaines chaînes sont manquantes ou que vous recevez des chaînes de région incorrecte.

Parfois, les services interactifs (bouton rouge) ne fonctionnent pas. Cela est généralement dû à un signal faible, voir Antennes TV.

Antennes TV

Un téléviseur utilise une antenne pour recevoir la télévision numérique terrestre (TNT), l'ancienne antenne qui recevait correctement la télévision analogique, ne le fait plus pour le numérique et il faut la mettre à niveau. Si vous recevez certaines chaînes numériques, mais pas toutes, de la télévision numérique (TNT) par exemple BBC1, BBC2, Channel 4, mais pas ITV ou Channel 5, c'est généralement parce que votre antenne est à bande étroite et doit être changée en large bande.

Fils et câbles défectueux

Vérifiez votre téléviseur. Est-ce que les fils du secteur, de l'antenne, du décodeur, du lecteur vidéo ou DVD ou l'enregistreur sont correctement connectés ? Les fils d'une prise péritel se desserrent avec le temps et peuvent conduire à des problèmes audio et vidéo (image). L'audio gauche ou droite ou les deux sont manquantes et les couleurs sont mauvaises ou pas nettes. Le problème sera résolu en insérant fermement les prises Péritel.

Les connecteurs HDMI doivent également être insérés fermement, c'est que les contacts se font par le dernier millimètre. Généralement, la partie en plastique noir du connecteur HDMI doit être très proche ou touche le téléviseur ou le composant.

Vous pouvez rencontrer des problèmes lors du branchement des câbles HDMI s'ils sont branchés lorsque le téléviseur ou composant est allumé. Eteignez toujours le téléviseur et le composant que vous branchez.

Si vous branchez des fiches et des prises, éteignez le téléviseur et tout ce que vous avez branché à ce dernier, puis rallumez-les.

J'ai connecté mon PC au téléviseur. Pas de son.

Si en connectant votre PC ou ordinateur portable au téléviseur en utilisant un câble VGA (Sub-D 15 broches) il n'y a pas d'audio, vous devez connecter un câble audio séparé au la télévision à partir du PC/ordinateur portable.

Couleurs anormales et couleurs chair

Les couleurs chair et autres couleurs anormales peuvent présenter un autre problème, même avec un nouveau téléviseur HD. Cela est dû à des réglages de l'image télé, qui sont optimisées pour un environnement d'exposition. Vous pouvez corriger cela en changeant le mode d'image en naturel dans le menu Image. Pour plus de précision, essayez de régler manuellement les couleurs, le contraste et la luminosité dans le menu image.

Contours blancs

Des contours blancs autour des objets et des personnes apparaissent généralement si la netteté du téléviseur est très élevée, ou si votre téléviseur utilise une technologie d'amélioration des bords. Allez dans le menu image et réglez la netteté jusqu'à ce que les contours blancs disparaissent. Si l'amélioration de bord est activée, essayez de la désactiver en utilisant le menu service.

Vidéo instable

À certains moments, la vidéo peut devenir instable. Lorsque cela se produit, vérifiez si le signal est suffisamment fort. Si le signal est suffisamment fort, le problème est dû : S'il ferrope d'signalable faible, utilisez un amplificateur pour renforcer le signal.

L'image ne remplit pas l'écran

Lors de la connexion d'un PC/ordinateur portable au téléviseur, l'image peut ne pas remplir l'écran. Vérifiez les paramètres d'affichage sur votre PC/ordinateur portable (Windows > Démarrer > Panneau de configuration > Apparence et personnalisation > Paramètres d'affichage) et sélectionnez la meilleure résolution. Sur votre téléviseur, sélectionnez : Menu TV > Picture (Image) > Settings (Réglages) puis essayez AUTO, ZOOM1 ou ZOOM2 pour obtenir le meilleur affichage.

Connexion USB

La connexion USB fonctionne avec des fichiers *.jpg (photo) et *.mp3 (audio). Il convient de noter que le téléviseur ne reconnaît pas un iPhone/iPod d'Apple connecté au port USB du téléviseur. Le téléviseur peut lire d'autres fichiers, mais à cause des divers formats de fichiers, il n'y a aucune garantie que cela fonctionne.

06 Sp cificationsé
Téléviseur numérique LCD LED 39" Full HD 1080p

Qualité d'image du téléviseur :	FULL HDTaille d'écran : 99cmRésolution 1920x1080 pixels 50Hz.
Décodeur Tuner DTV	DVB-T, DVB-C, DVB-S2Modulation QAM 16/32/64/128/256MPEG2, MPEG4, H.264
Connectivité :	2 prises HDMI/ 1 prise MHL.1 prise péritel.Prise d'entrée PC.Prise vidéo composante.Composite.1 port USB.1 Prise casque.1 Prise COAXIAL1 Prise LNBSystèmes supportés : PAL+ SECAMMémorisation des numéros des chaînes : 5000(DVB-S2), 510 (DTV),100 (ATV)TV(RF): 75Ω asymétriqueEntrée vidéo AV : 75Ω, 1V-P, RCAEntrée audio AV : 20KΩ, 500m RMSEntrée Vidéo YPbPr/HDMI : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Qualité sonore :	Système de son stéréo NICAM.Puissance de sortie 2 x10 watts RMS.
Consommation en veille	≤0.50W
Caractéristiques numériques :	Interactivité numérique.Texte numérique.Sous-titrage radiodiffusion vidéonumérique (Digital Video Broadcasting) (DVB) disponible.Configuration automatique.Recherche automatique des nouvelles chaînes.Guide programme en cours et suivant.Guide électronique des programmes (EPG) de 7 jours.Compatible récepteur numérique.Logement pour carte CI.Compatible Audio Description.
Autres caractéristiques :	Tuner UHF/VHF V, elle autoristique ; image et texte2 piles AAA pour la télécommande (incluses).Dimensions du support de montage VESA : 200 x 200 mmDimensions du paquet (LxHxP) :1015x160x640mmDimensions du poste (LxHxP) avec socle : 892.4x210x574 mmDimensions du poste (LxHxP) sans socle : 892.4x63x529mmPoids du paquet: kg11.4Poids du poste avec socle : 8.8 kgPoids du poste sans socle : 7.9 kg

* Les spécifications de ce téléviseur ne sont fournies ici qu'à titre de référence.

Des différences peuvent apparaître car la technologie du produit est en amélioration continue.

La conception et les caractéristiques sont sujettes à modification sans préavis.

Description de sortie Péritel :

1. Lorsque la source en cours est ATV/AV/SCART, le signal de sortie péritel est ATV.

2. Lorsque la source en cours est DTV, le signal de sortie péritel est DTV.

3. Une autre source n'a pas de signal de sortie péritel.

Téléviseur numérique LCD LED 46" Full HD 1080p

Qualité d'image du téléviseur :	FULL HDTaille d'écran : 117cmRésolution 1920x1080 pixels 50Hz.
Décodeur Tuner DTV	DVB-T, DVB-C, DVB-S2Modulation QAM 16/32/64/128/256MPEG2, MPEG4, H.264
Connectivité :	2 prises HDMI/ 1 prise MHL.1 prise péritel.Prise d'entrée PC.Prise vidéo composante.Composite.1 port USB.1 Prise casque.1 Prise COAXIAL1 Prise LNBSystèmes supportés : PAL+ SECAMMémorisation des numéros des chaînes : 5000(DVB-S2), 510 (DTV),100 (ATV)TV(RF): 75Ω asymétriqueEntrée vidéo AV : 75Ω, 1V-P, RCAEntrée audio AV : 20KΩ, 500m RMSEntrée Vidéo YPbPr/HDMI : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Qualité sonore :	Système de son stéréo NICAM.Puissance de sortie 2 x10 watts RMS.
Consommation en veille	≤0.50W
Caractéristiques numériques :	Interactivité numérique.Texte numérique.Sous-titrage radiodiffusion vidéonumérique (Digital Video Broadcasting) (DVB) disponible.Configuration automatique.Recherche automatique des nouvelles chaînes.Guide programme en cours et suivant.Guide électronique des programmes (EPG) de 7 jours.Compatible récepteur numérique.Logement pour carte CI.Compatible Audio Description.
Autres caractéristiques :	Tuner UHF/VHF YEAlesaudoprairique ; image et texte2 piles AAA pour la télécommande (incluses).Dimensions du support de montage VESA : 200 x 200 mmDimensions du paquet (LxHxP) : 1220x170x770mmDimensions du poste (LxHxP) avec socle : 1060x280x668mmDimensions du poste (LxHxP) sans socle : 1060x65x625mmPoids du paquet:16.6 kgPoids du poste avec socle :13.8 kgPoids du poste sans socle : 11.9 kg

* Les spécifications de ce téléviseur ne sont fournies ici qu'à titre de référence.

Des différences peuvent apparaître car la technologie du produit est en amélioration continue.

La conception et les caractéristiques sont sujettes à modification sans préavis.

Description de sortie Péritel :

1. Lorsque la source en cours est ATV/AV/SCART, le signal de sortie péritel est ATV.

2. Lorsque la source en cours est DTV, le signal de sortie péritel est DTV.

3. Une autre source n'a pas de signal de sortie péritel.

Téléviseur numérique LCD LED 50" Full HD 1080p

Qualité d'image du téléviseur :	FULL HDTaille d'écran : 127cmRésolution 1920x1080 pixels 50Hz.
Décodeur Tuner DTV	DVB-T, DVB-C, DVB-S2Modulation QAM 16/32/64/128/256MPEG2, MPEG4, H.264
Connectivité :	2 prises HDMI/ 1 prise MHL.1 prise péritel.Prise d'entrée PC.Prise vidéo composante.Composite.1 port USB.1 Prise casque.1 Prise COAXIAL1 Prise LNBSystèmes supportés : PAL+ SECAMMémorisation des numéros des chaînes : 5000(DVB-S2), 510 (DTV),100 (ATV)TV(RF): 75Ω asymétriqueEntrée vidéo AV : 75Ω, 1V-P, RCAEntrée audio AV : 20KΩ, 500m RMSEntrée Vidéo YPbPr/HDMI : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Qualité sonore :	Système de son stéréo NICAM.Puissance de sortie 2 x10 watts RMS.
Consommation en veille	≤0.50W
Caractéristiques numériques :	Interactivité numérique.Texte numérique.Sous-titrage radiodiffusion vidéonumérique (Digital Video Broadcasting) (DVB) disponible.Configuration automatique.Recherche automatique des nouvelles chaînes.Guide programme en cours et suivant.Guide électronique des programmes (EPG) de 7 jours.Compatible récepteur numérique.Logement pour carte CI.Compatible Audio Description.
Autres caractéristiques :	Tuner UHF/VHF YEAlesaudoprairique ; image et texte2 piles AAA pour la télécommande (incluses).Dimensions du support de montage VESA : 200 x 200 mmDimensions du paquet (LxHxP) : 1290x175x827mmDimensions du poste (LxHxP) avec socle : 1136x280x709mmDimensions du poste (LxHxP) sans socle : 1136x71x666mmPoids du paquet:18.1 kgPoids du poste avec socle :14.6 kgPoids du poste sans socle : 12.8 kg

* Les spécifications de ce téléviseur ne sont fournies ici qu'à titre de référence.

Des différences peuvent apparaître car la technologie du produit est en amélioration continue.

La conception et les caractéristiques sont sujettes à modification sans préavis.

Description de sortie Péritel :

1. Lorsque la source en cours est ATV/AV/SCART, le signal de sortie péritel est ATV.

2. Lorsque la source en cours est DTV, le signal de sortie péritel est DTV.

3. Une autre source n'a pas de signal de sortie péritel.

Haier®

Haier®

Montagewijze à Monteren 7

Insertion des piles dans la télécommande ..... 15

TÉLÉTEXTE 16

04 DE WERKING

Installatiegids 17

KANAAL MENU 18....

Automatisch afstemmen (DVB-T) 18......

Automatisch afstemmen (DVB-C) 19......

Automatisch afstemmen (DVB-S2) 20......

DTV handmatig afstemmen (DVB-T) 20

DTV handmatig afstemmen (DVB-C) 20

DVB-S2....20

Eerste Keer Installatie....20

Satellietbeheer 20

Montagewijze à Monteren
