BEDIENUNGSANLEITUNG LE39M600SF HAIER

LCD-Fernseher mit LED-Hintergrundbeleuchtung

BEDIENUNGSANLEITUNG

LE39M600SF

LE46M600SF

LE50M600SF

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie diese für späteres Nachschlagen auf.

Inhaltsverzeichnis

01 Sicherheits- und Warnhinweise

Willkommen....2

Wichtige Informationen....2

Sicherheitshinweise....3

Warnhinweise....4

02 Einleitung

Parameter....5

Standfuß montieren....7

Wandmontage 8

Vorderes Bedienfeld 9

TV-Anschlussfeld 9

Fernseher anschließen.... 11

Common Interface 14

03 Fernbedienung

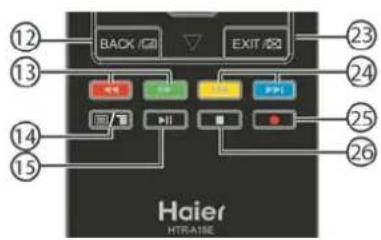

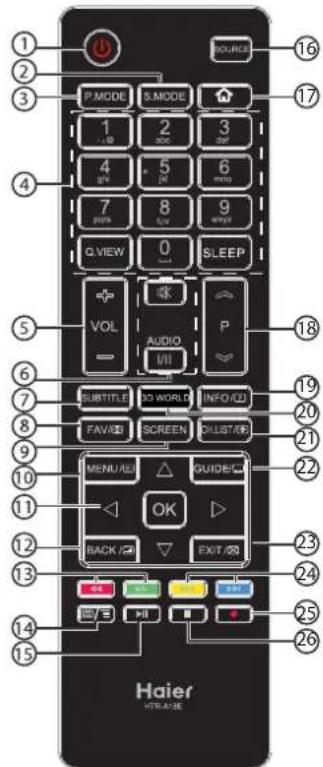

Fernbedienung 15

VIDEOTEXT....16

04 Bedienungshinweise

Installation....17

KANALMENÜ 18....

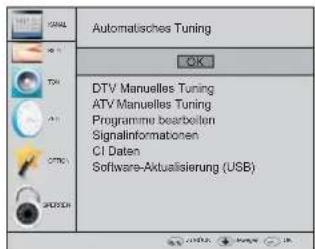

Automatischer Kanalsuchlauf (DVB-T) 18......

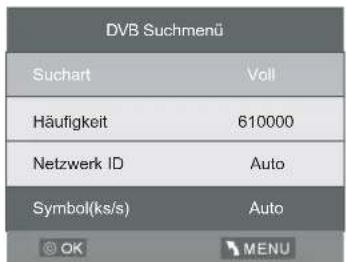

Automatischer Kanalsuchlauf (DVB-C) 19......

Automatischer Kanalsuchlauf (DVB-S2) 19......

DTV Manueller Kanalsuchlauf (DVB-T) 20

DTV Manueller Kanalsuchlauf (DVB-C) 20

DVB-S2 20

Erste Installation....20

Satelliten 20

Kanalbearbeitung 22

Signalinformationen 22

CI-Informationen 22

EPG (elektronische Programmzeitschrift) ...... 22

ATV Manueller Kanalsuchlauf 22......

Kanal bearbeiten 22

CI-Informationen 23

BILDMENÜ 23

TONMENÜ 23

ZEITMENÜ 23

EINSTELLUNGSMENÜ 23

SPERRMENÜ 24

EPG-Menü (Elektronische Programmzeitschrift)..... 24

PVR-Funktion 25

Vorbereitung der Aufnahme 25

Programm aufzeichnen 26

Aufnahme wiedergeben 26

TimeShift-Funktion 27

Vorbereitung der Aufnahme 27

USB-Laufwerk formatieren 27

Unterbrochenes DTV-Programm auf

USB-Gerät zwischenpeichern 27

Limitierungen der TimeShift-Funktion 28

USB-Media-Player 29

HOTEL-MODUS 30

Hinweise für MHL-Benutzer 31

05 Störungserkennung

Störungserkennung....32

06 Spezifikationen

Spezifikationen 35......

01 Sicherheits- und Warnhinweise

WILLKOMMEN

Vielen Dank, dass Sie sich für diesen 39"/46"/50"Zoll LED LCD-Fernseher entschieden haben. Diese

Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers.

Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden:

39" Full HD 1080p Digitaler LED

LCD-Fernseher

2 x AAA-Batterien für Fernbedienung

Benutzerhandbuch

Kurzanleitung

MHL-Kabel (optional)

MHL-Anschluss( )optional

Standfuß

46" Full HD 1080p Digitaler LED

LCD-Fernseher

2 x AAA-Batterien für Fernbedienung

Benutzerhandbuch

Kurzanleitung

MHL-Anschluss()optional

Standfuß

50" Full HD 1080p Digitaler LED

LCD-Fernseher

2 x AAA-Batterien für Fernbedienung

Benutzerhandbuch

Kurzanleitung

MHL-Kabel ( )optional

MHL-Anschluss()optional

Standfuß

Nun können Sie beginnen!

WICHTIGE INFORMATIONEN

LESEN SIE VOR DER VERWENDUNG DIE GESAMTE ANLEITUNG DURCH, UND BEWAHREN SIE SIE ZUR

SPÄTEREN VERWENDUNG AUF.

VORSICHT

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

ZUR VERMEIDUNG VON STROMSCHLÄGEN ÖFFNEN SIE DAS GERÄTEGEHÄUSE NICHT. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNEREN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST.

DER BLITZ IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT.

DAS AUSRUFUNGSZEICHEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIGE WARTUNGS-

UND BEDIENUNGSHINWEISE IN DER BEDIENUNGSANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER

KEINER FEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICHT MIT SCHEUERMITTELN; DAS FÜHRT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICHT SELBST, DAS KANN ZU

VERLETZUNGEN UND SCHÄDEN AM GERÄT FÜHREN. WENDEN SIE SICH MIT WARTUNGS-

UND REPARATURARBEITEN STETS AN DEN AUTORISIERTEN KUNDENDIENST.

SICHERHEITSHINWEISE

• Warnung: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehäuse. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.
• Warnung: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Setzen Sie Netzteil und Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung und Hitze (Heizkörper, Herd).
• Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt. Stellen Sie das Gerät nicht auf einem Kissen, Sofa oder ähnlichen Flächen ab.
• Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung ab. Es kann herunterfallen und Verletzungen und Schäden verursachen.
• Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dem Gerät ab.
• Ziehen Sie nach der Benutzung den Netzstecker.
  • Entsorgen Sie Batterien umweltgerecht.
• WARNUNG: Übermäßiger Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörschäden führen.
• Achtung: Um Verletzungen vorzubeugen, stellen Sie immer sicher, dass der Fernseher mit dem kompletten Standfuß auf der Mitte der Oberfläche steht.
  • VORSICHT: Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgesetzt werden.

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Zur Vermeidung von Gesundheits- und Umweltschäden durch unkontrollierte Entsorgung muss das Gerät recycelt werden. Geben Sie das Gerät bitte an einer Sammelstelle für Elektroaltgeräte ab oder wenden Sie sich an Ihren Fachhändler.

WARNHINWEISE

Warnung

Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehäuse. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

Warnung

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Warnung

Führen Sie keine Fremdkörper in das Gerät ein, stoßen Sie es nicht stark an. Verschütten Sie keine Flüssigkeiten auf Ihrem Fernseher.

Vorsicht

Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüftung benötigt.

Vorsicht

Klemmen Sie das Netzkabel nicht unter dem Fernseher ein.

Vorsicht

Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoßen Sie ihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfällt.

Vorsicht

Stellen Sie das Gerät nicht auf einem unstabilen Wagen, Aufsteller, Stativ, Tisch oder einer Halterung ab. Es kann herunterfallen und Verletzungen und Schäden verursachen.

Vorsicht

Bei längerer Nichtbenutzung des Fernsehers ziehen Sie bitte das Netzkabel ab. Mindestabstände

Vorsicht

Wird der Fernseher eingebaut, so achten Sie bitte auf die Mindestabstände. Hitzestau kann die Lebensdauer Ihres Fernsehers verkürzen und ist gefährlich.

02 Einleitung

ACHTUNG

Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen

Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED-Fernsehgeräte sind elektrische Hochspannungsgeräte.

Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.

Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfreien Tuch ab.

Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihrem Fernsehgerät und anderen angeschlossenen Geräten zu vermeiden.

Alle Reparaturen sollten nur von qualifiziertem Fernsehgeräte Servicepersonal durchgeführt werden.

INSTALLATION

* Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf.

* Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

* Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

* Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

* Decken Sie die Lüftungsöffnungen während des Betriebs nicht ab.

Ausstattungsmerkmale

① Nutzbar als Fernseher oder PC-Monitor

② Hohe Leuchtkraft, breiter Betrachtungswinkel

③ HDMI- und SCART-Anschluss

④ NICAM

⑤ TimeShift

Parameter

Bildschirm	39"	46"	50"
Spannungsversorgung	100-240V ~ 50/60Hz78W	100-240V ~ 50/60Hz100W	100-240V ~ 50/60Hz120W
Audio-Ausgangsleistung	2x10W
Kanalspeicher 5000(DVB-S2), 510 (DTV), 100 (ATV)
Anschlüsse	Analog RGB (PC) x1;High-Definition Multimedia Interface (HDMI) x 2/ MHL x 1Komposit-eingang x 1PC Audio-eingang x1YPbPr x 1SCART x 1CI x 1LNB (DVB-S2) x 1USB-Port x 1RF Co-Ax x 1Kopfhörerausgang x 1KOAXIAL x 1
Horizontale Auflösung(TV-Zeilen)	Komposit-Videoeingang>=350YPbPr >=400

PC

Unterstützte Auflösung

	Auflösung	V. Freq. (Hz) H. Freq. (kHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 1366x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

De

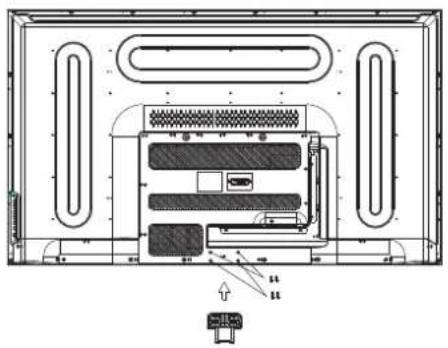

Montageanleitung für den Standfuß

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen. Setzen Sie den Standfuß unten am Fernseher an.

2. Schrauben Sie den Standfuß von unten mit der Schraube fest an.

Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

Hinweis: Der TV-Standfuß ist nicht schwenkbar.

Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.

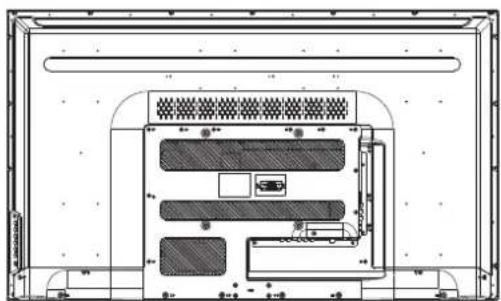

WANDMONTAGE

Dieser Fernseher kann wie folgt an der Wand montiert werden:

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen.

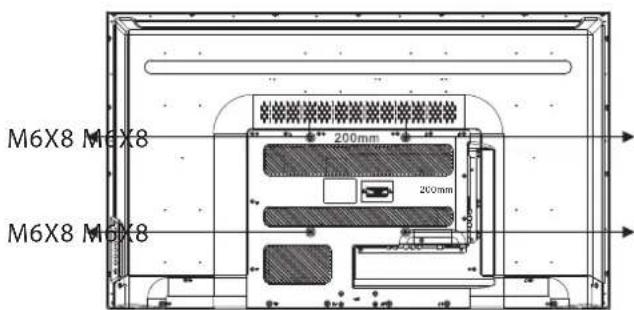

1. Schrauben Sie den Fernseher mit vier vorgesehenen Schrauben an eine VESA-Wandhalterung (beides nicht mitgeliefert).

M6X8 M6X8 200mm 200mm M6X8 M6X8

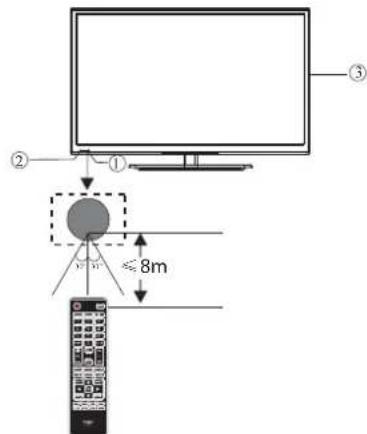

Vorderes Bedienfeld

1	Sensor für Fernbedienung
2	Status-LED:
	ROT: Stand-by-Modus
3	Funktionstasten

1	SOURCE	Alle Eingangsquellen anzeigen.
2	MENU	Hauptmenü anzeigen.
3	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH- zwischen den Kanälen auf und ab.Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt.
4	VOL+/VOL-	Lautstärke einstellen.Im MENÜ stellen Sie den gewählten Menüpunkt ein
5	STANDBY	Schaltet den Fernseher in den Standby-Betrieb.

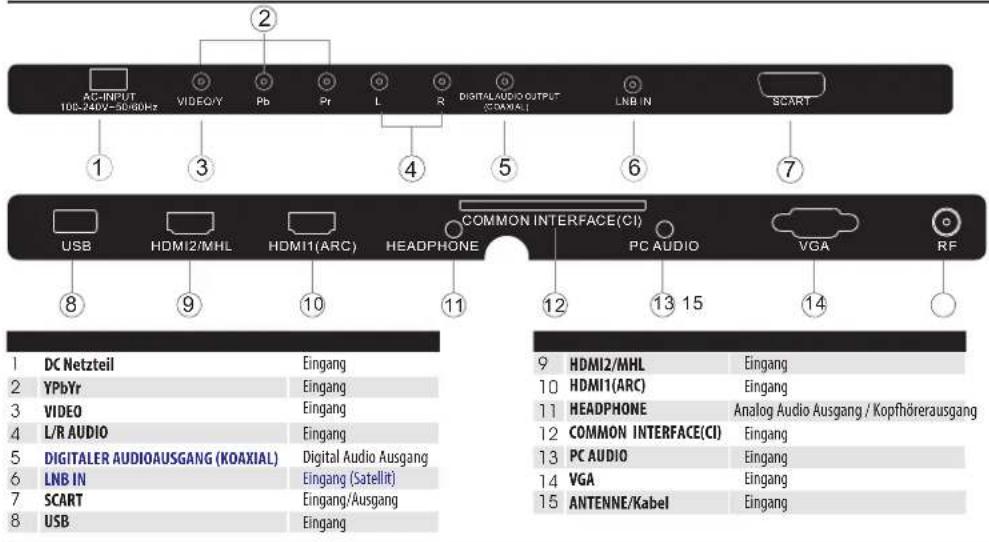

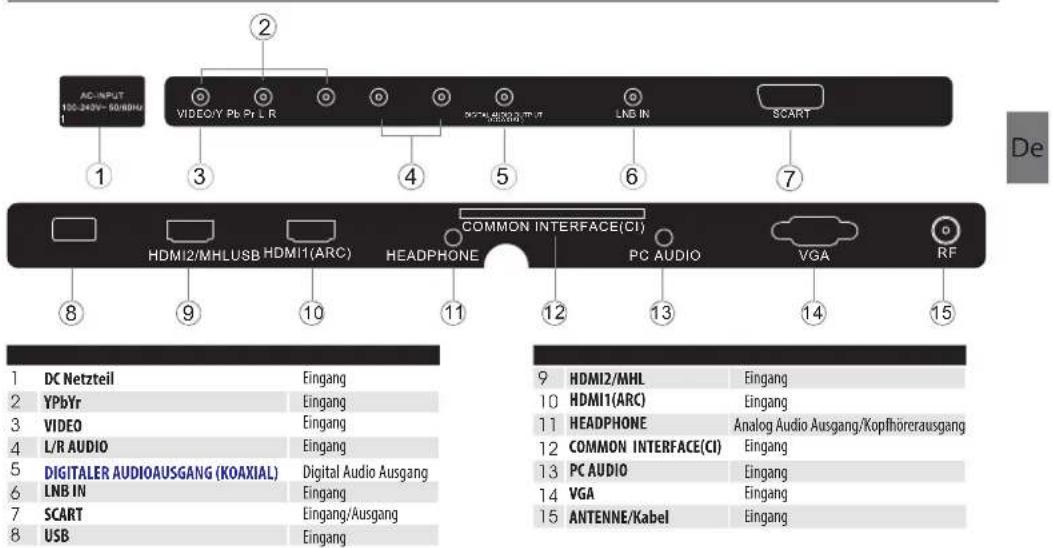

TV-Anschlussfeld(39",50")

AC-INPUT 108-240V-50/60Hz VIDEO/Y Pb Pr L R DIGITALAUDIO OUTPUT (COMINAL) LNB IN SCART 1 3 4 5 6 7 USB HDMI2/MHL HDMI1(ARC) HEADPHONE COMMON INTERFACE(CI) PC AUDIO VGA RF 8 9 10 11 12 13 15 14 1 DC Netzteil Eingang 2 YPbYr Eingang 3 VIDEO Eingang 4 L/R AUDIO Eingang 5 DIGITALER AUDIOAUSGANG (KOAXIAL) Digital Audio Ausgang 6 LNB IN Eingang (Satellit) 7 SCART Eingang/Ausgang 8 USB Eingang 9 HDMI2/MHL Eingang 10 HDMI1(ARC) Eingang 11 HEADPHONE Analog Audio Ausgang / Kopfhörerausgang 12 COMMON INTERFACE(CI) Eingang 13 PC AUDIO Eingang 14 VGA Eingang 15 ANTENNE/Kabel Eingang

DE-9 LCD-Fernseher mit LED-Hintergrundbeleuchtung

TV-Anschlussfeld(46")

AC-INPUT 100-240V-50/80Hz ① ② VIDEO/Y Pb Pt L R ③ ④ ⑤ ⑥ ⑦ HDMI2/MHLUSB HDMI1(ARC) COMMON INTERFACE(CI) HEADPHONE PC AUDIO VGA RF ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉻ ㉼ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉞ ㉟o ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟v ㉟w ㉟x ㉟y ㉟z

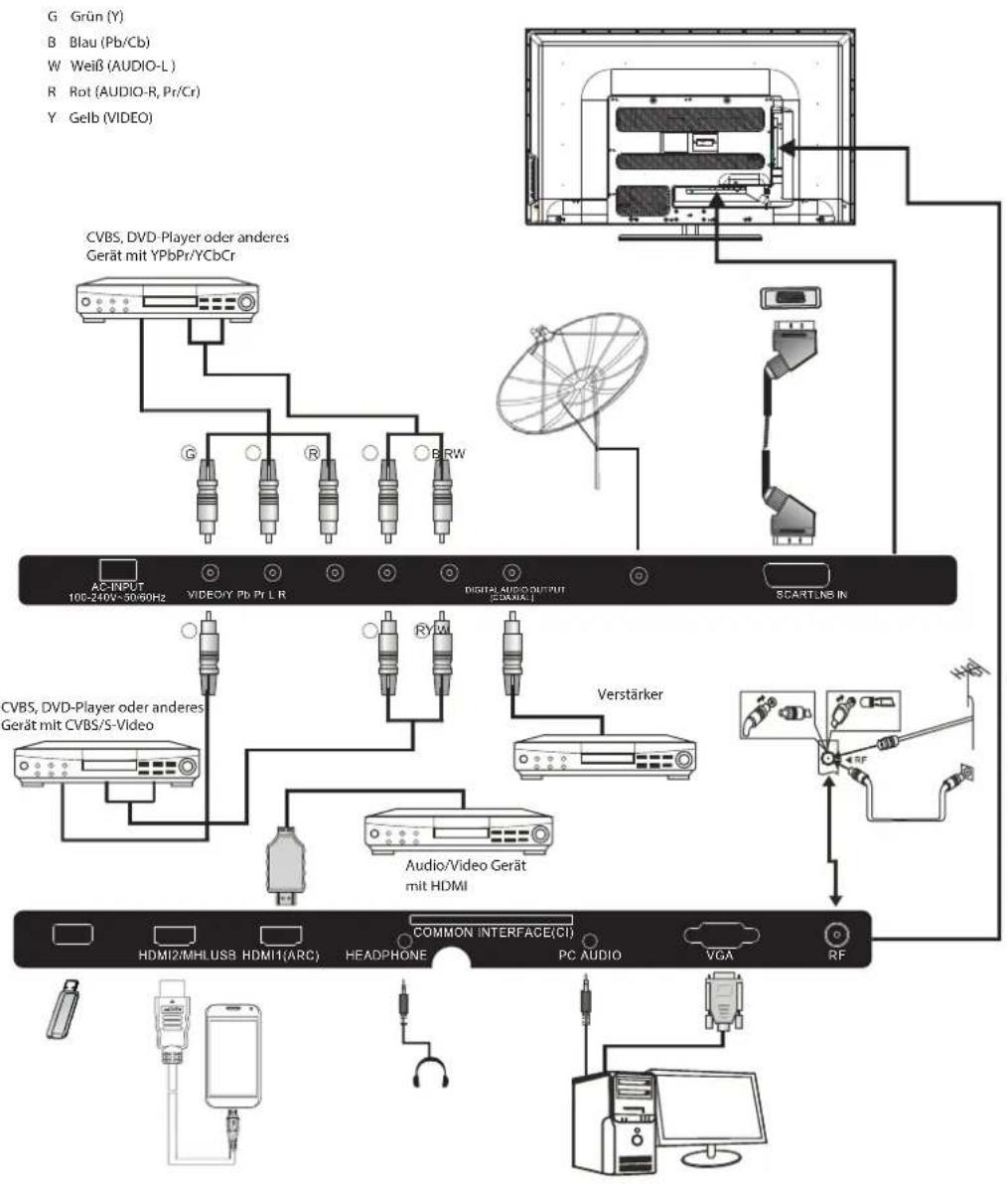

Anschließen des Haier Fernsehers(39",50")

G Grün (Y) B Blau (Pb/Cb) W Weiß (AUDIO-L) R Rot (AUDIO-R, Pr/Cr) Y Gelb (VIDEO) CVBS, DVD-Player oder anderes Gerät mit YPbPr/YCbCr AC-INPUT 100-240V~50/60Hz VIDEO/Y Pb Pt LR DIGITAL AUDIO OUTPUT COMMAI. SCARTLNS IN RVMI Verstärker Audio/Video Gerät mit HDMI COMMON INTERFACE(CI) HDMI2/MHLUSB HDMI1(ARC) HEADPHONE PC AUDIO VGA RF

DE-11 LCD-Fernseher mit LED-Hintergrundbeleuchtung

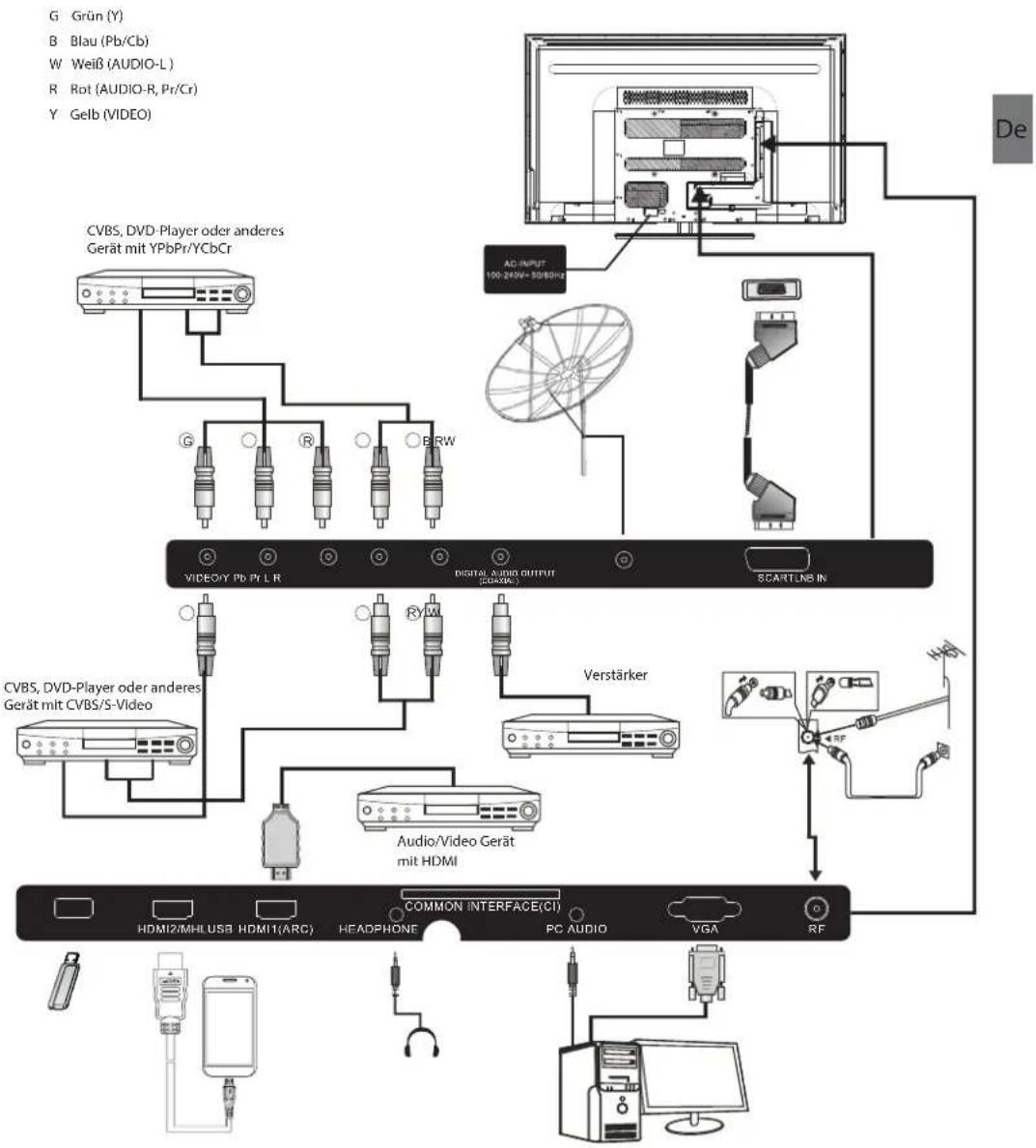

Anschließen des Haier Fernsehers(46")

Anschließen des Haier Fernsehers

Anschließen eines DVD-Players / Satellits / Kabel-Set-Top-Box-Recivers / einer Spielkonsole / eines PCs oder Laptops.

Es gibt mehrere Optionen zum Anschließen eines DVD-Players / Satelliten- oder Kabel-Set-Top-Box-Receivers / einer Spielkonsole / eines PCs oder Laptops an Ihren Fernseher.

Option 1 SCART

Schließen Sie ein SCART-Kabel (nicht mitgeliefert) über die SCART-Buchse des Fernsehers an den Kabel-DVD-Player, Set-Top-Box-Receiver oder die Spielkonsole an.
2 Um das mit dem SCART-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲SCART auszuwählen und die Taste OK zu drücken. Hinweis: Der Fernseher wird standardmäßig zum SCART-Anschluss, wenn der Fernseher eingeschaltet ist.

Option 2 HDMI

1 Wenn das Gerät, mit dem Sie eine Verbindung herstellen möchten, eingeschaltet ist, schalten Sie das Gerät zuerst aus.
2 Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) über die HDMI-Buchse des Fernsehers an den DVD-Player, Kabel-Receiver oder die Spielkonsole an.
3 Schalten Sie das Gerät ein, das Sie soeben an den Fernseher angeschlossen haben.
Um das mit dem HDMI-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten 🐎 HDMI auszuwählen und die Taste OK zu drücken.

Option 3 AV Audiovisuell (Gelb/Weiß/Rot)

1 Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
2 Schließen Sie die AV-Kabel (nicht mitgeliefert) über die Video- (gelb) und Audio- (weiß, rot) Buchsen des Fernsehers an den DVD-Player oder die Spielkonsole usw. an.
8 Um das mit dem AV-Kabel angeschlossene Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲ AV auszuwählen und die Taste OK zu drücken.

Option 4 Komponent (Grün/Blau/Rot) + (Weiß/Rot)

Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
Schließen Sie die Kabel (nicht mitgeliefert) über die COMPONENT-IN-Buchsen Y, Pb, Pr (grün, blau, rot) und L-Audio-R (weiß, rot) des Fernsehers an den DVD-Player oder die Spielkonsole usw. an.
8 Um das mit dem KogenschlosteneKabel Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um YPbPr auszuwählen und die Taste OK zu drücken.

Option 5 VGA (15pin Sub-D)

Schließen Sie ein VGA-Kabel (nicht mitgeliefert) über die VGA-Buchse des Fernsehers an den PC / Laptop an.
2 Um den mit dem VGA-Kabel angeschlossenen PC / Laptop auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um PC auszuwählen und die Taste OK zu drücken. Hinweis: VGA dient nur zur Bildübertragung. Um den Ton Ihres PC/Laptops zu übertragen, müssen Sie ein separates Kabel vom PC-Audio (3,5mm Klinke) an die Kopfhörerbuchse Ihres PC / Laptop (3,5mm Klinke) anschließen.

Option 6 USB

1 Die meisten USB -Sticks und Digitalkameras sind mit Ihrem Fernseher kompatibel und können direkt angeschlossen werden.
2 Schließen Sie einen USB-Stick (nicht mitgeliefert) oder ein USB-Kabel (nicht mitgeliefert) an den Fernseher an.
3 Um das an den Fernseher angeschlossene USB-Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ▼▲, um USB auszuwählen und die Taste OK zu drücken. Hinweis 1: Dieses Gerät ist kompatibel mit *.jpg- und *.mp3-Dateien. Für andere Dateitypen kann keine Garantie übernommen werden. Hinweis 2: iPhones und iPods von Apple sind mit Ihrem Fernseher nicht kompatibel. Hinweis 3: Wenn Sie ein beliebiges Gerät an den USB-Anschluss anschließen möchten, halten Sie die USB-Kabellänge so kurz wie möglich.

Option 7 KOPFHÖRERAUSGANG

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse des Fernsehers. Die Fernsehlautsprecher sind jetzt stummgeschaltet. Alternativ können Sie auch externe Lautsprecher bei Bedarf anschließen.

Option 8 DIGITALER AUDIOUSGANG (KOAXIAL)

KOAXIAL ist ein digitaler Audio-Anschluss, der verwendet wird, um Audio-Geräte anzuschließen, zum Beispiel Heimkinos und anderen digitalen HiFi-Systeme, über kurze Entfernungen anzuschließen. Das Signal wird entweder über ein Koaxialkabel oder mit Cinch-Anschlüssen übertragen.

1 Stellen Sie sicher, dass sowohl der Fernseher als auch das Gerät vor dem Anschließen ausgeschaltet sind.
2 Schließen Sie die AV-Kabel (nicht mitgeliefert) über die KBATI-L des Fernsehers an das Heimkino-Soundsystem oder digitale HiFi-Anlage usw. an.

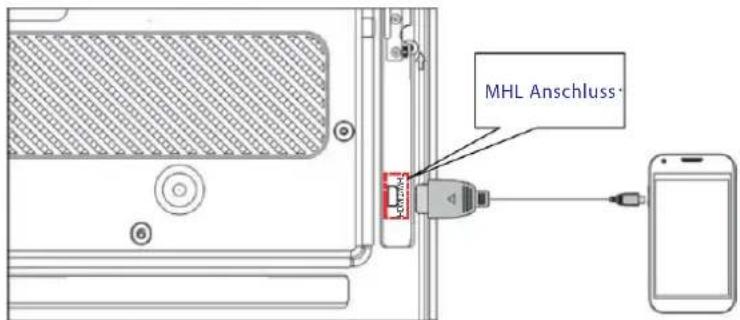

Option 9 MHL

Zum Anschluss von Geräten mit MHL-Funktion; gleichzeitig als HDMI-Eingang zu verwenden.

Option 10 LNB EINGANG

Schließen Sie das Satellitenkabel am LNB-Port auf der Geräterückseite an. Anschließend schalten Sie das Gerät ein. Drücken Sie SOURCE zum Aufrufen von DVB-S2 und starten Sie die Kanalsuche.

COMMON INTERFACE

Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access Moduls (CAM) und der SmartCard für Bezahlsender. Bitte wenden Sie sich an Ihren Dienstanbieter für weitere Informationen. Bitte beachten Sie, dass CI-Module und SmartCards von uns nicht geliefert werden.

Warnung

- Schalten Sie den Fernseher aus, bevor Sie das Modul in den Common Interface Schacht einschieben.

1 Setzen Sie zunächst das CI-Modul und dann die SmartCard im CI-Schacht an der Seite des Fernsehers ein.

2 Schalten Sie den Fernseher ein, die nachstehende Meldung wird angezeigt, wenn das CI-Modul erkannt wird. Warten Sie einen Moment ab, bis die Karte aktiviert ist.

CI-Modul eingesteckt

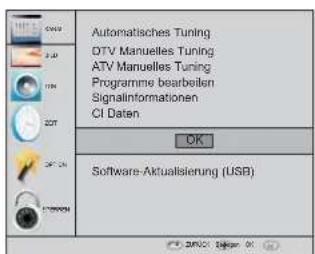

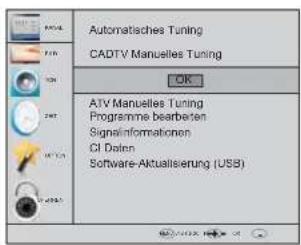

3 Drücken Sie MENU und dann ▲▼ zur Anzeige der CI-Informationen.

Automatisches Tuning DTV Manuelles Tuning ATV Manuelles Tuning Programme bearbeiten Signalinformationen CI Daten OK Software-Aktualisierung (USB)

4 Detaillierte Informationen zur benutzten CI-Karte werden angezeigt.
5 Drücken Sie OK, um das Kartenmenü aufzurufen. Finden Sie detaillierte Anleitungen in der Bedienungsanleitung des Moduls.
6 Nach dem Abziehen des Moduls wird die nachstehende Meldung angezeigt.

CI-Modul entfernt

03 Fernbedienung

1 2 3 P.MODE S.MODE 1 2 3 4 5 6 7 8 9 Q.VIEW 0 SLEEP VOL AUDIO I/II P SUBTITLE NO WORLD INFO FAV/BOX SCREEN BILL/STICK MENU/BOX GUIDE/C OK BACK EXIT Haier HTRA-36

#	Taste Beschreibung
1	(Ein/Aus)	Fernseher ein- oder ausschalten.
2	S.MODE	Klangmodus wählen.
3	P.MODE	Bildmodus wählen.
4	0-9	Kanalnummer oder Kennwort eingeben.
	Q.VIEW	Rückkehr zum vorherigen Kanal.
	SLEEP	Sleeptimer einstellen.
5	VOL +/-	Lautstärke einstellen.
6	(Stumm)	Ton ein- oder ausschalten.
	AUDIO(I/II)	MONO, Nicam Stereo für ATV-Kanal wählen. Audiosprache für DTV-Kanal einstellen.
7	SUBTITLE	Untertitel ein- oder ausschalten.
8	FAV/∅	Liste der Favoritenkanäle öffnen. Im Videotextmodus Seite halten (nicht umblättern).

9	SCREEN	Bildformat wechseln.
10	MENU/☐	Bildschirmmenü anzeigen. Im Videotextmodus Index-Seite öffnen.
11	▲▼◀▶	Navigation im Bildschirmmenü.
		Auswahl bestätigen.OK
12	BACK/☐	Zum vorherigen Bildschirm wechseln. Im Videotextmodus Mischmodus aufrufen.
13	◀(Rücklauf) ▶(Vorlauf)	Suchlauf (vorwärts/rückwärts). Multimedia-Wiedergabe starten.
14	☐/☐	Im Videotextmodus: Öffnen oder Schließen einer Videotextseite. MHL-Modus: Hauptmenü aufrufen, z. B. APPs.
15	▶II (Wiedergabe/Pause)	Wiedergabe/Pause (Multimedia-Modus).
16	SOURCE	Liste der Eingangsquellen anzeigen.
17	♡	Starten des HDMI2/MHL-Modus.
18	P ∞/∞	Kanalwahl.
19	INFO/☐	Anzeige von Kanalinformationen. Videotextmodus: Ausgeblendeten Inhalt anzeigen.
20	3D WORLD	Keine 3D-Unterstützung bei diesen Modellen.
21	CH.LIST/☐	Kanalliste öffnen. Videotextmodus: Anzeigeposition wechseln (oben, unten, Vollbild).
22	GUIDE/☐	Elektronische Programmzeitschrift im TV-Modus anzeigen. Videotext-Unterseite aufrufen.
23	EXIT/☒	Bildschirmmenü schließen. Im Videotextmodus Text verbergen.
24	◀(vorherige) ▶(nächste)	Vorherige oder nächste Datei wählen.
25	● (REC)	Aktuelles Programm im DTV-Modus aufzeichnen.
26	■ (Stopp)	Multimedia-Wiedergabe anhalten.

Batterien in die Fernbedienung einsetzen

1. Öffnen Sie das Batteriefach.
2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter Polarität ein, so wie im Batteriefach angezeigt.
3. Schließen Sie das Batteriefach wieder. Tauschen Sie die Batterien aus, wenn die Reichweite der Fernbedienung nachlässt.

Bitte beachten Sie:

1) Benutzen Sie Alkali-Batterien.
2) Bei längerer Nichtbenutzung oder wenn die Batterien erschöpft sind, entnehmen Sie sie bitte aus der Fernbedienung.

VIDEOTEXT

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie ebenfalls Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäle usw.).

Drücken Sie:	Sie haben folgende Funktion:
TEXT	Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen ihn. Eine Liste mit Menüpunkten wird angezeigt. Jede Seite hat eine 3-stellige Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt, ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).
SEITE WÄHLEN	Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite auf. Beispiel: Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die entsprechende Nummer ein. Ist die gewählte Seite nicht vorhanden, so läuft die Seitenzahl weiter.
UNTERSEITEN DIREKT AUFRUFEN	Die Farbtasten entsprechen den Farbmarkierungen unten auf der Seite und dienen als Schnelltasten zum Aufrufen. Der farbige Bereich blinkt, wenn die Seite noch nicht zur Verfügung steht.
INDEX	Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).
SUB PAGE	Einige Seiten haben Unterseiten, die nacheinander angezeigt werden. Mit dieser Taste blättern Sie um oder halten Sie die Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.
HOLD	Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.
REVEAL	Versteckte Informationen anzeigen oder verbergen (Spielauflösungen).
MIX	Teletext, Programm und Bild gemeinsam anzeigen.
EXIT	Den Teletext verlassen.
GRÖße	Schriftgröße und Anzeige umschalten.

De

04 BEDIENUNGSHINWEISE

Installation

Der Installationsmodus erscheint nur beim ersten Start des Fernsehers oder nach Zurücksetzen des Fernsehers auf Werkseinstellungen.

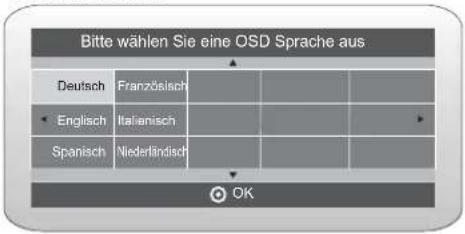

Bitte wählen Sie eine OSD Sprache aus Deutsch Französisch Englisch Italienisch Spanisch Niederländisch OK

Password Bitte geben Sie das alte Passwort ein * * * * Bitte geben Sie das neue Passwort ein Bestätigen Sie das neue Passwort

1). Drücken Sie ▲▼ die Tasten, um im Menü zu navigieren und die Einstellungen zu ändern. Drücken Sie die OK Taste, um die Auswahl zu bestätigen. Wählen Sie die gewünschte Sprache aus, in der das Menü angezeigt werden soll und wählen Sie zwischen Zuhause-Modus oder Laden-Modus Achtung: Das voreingestellte Passwort ist 0000.

Zuhause-Modus oder Laden-Modus

Beim ersten Einschalten des Geräts wird das Ersteinstellungsmenü angezeigt. Nach dem Einstellen der Bildschirmsprache wählen Sie zwischen „“ und Laden-Modus “”. Wird das Einstellungsmenü angezeigt und Zuhause-Modus „Zuhause-Modus“ ist markiert, so drücken Sie ◀▶ zum Einstellen und „OK“ zum Aufrufen des Menüs.

Bei Auswahl von „“ wird das folgende Laden-Modus Menü angezeigt.

Wählen Sie „OK“, um das nächste Menü aufzurufen.

Wählen Sie „Abbrechen“, um in das Ersteinstellungsmenü zurückzukehren; “ bleibt markiert. Mit „Zuhause-Modus Auswahl gelangen Sie in das nächste Menü, hier wählen Sie das Land. 2). Drücken Sie ▲▼ die Tasten, um DVB-T/DVB-C/DVB-S2 auszuwählen und drücken Sie dann die OK Taste, um zu bestätigen.

DVB AUSWAHLART DVB-T DVB-C DVB-S2

a. Wenn Sie DVB-T ausgewählt haben, wählen Sie im nächsten Schritt den Tuning Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Suchlauf zu beginnen.

Tuning typ Deutschland Italien Norwegen Griechenland Luxemburg Polen Ungarn Niederlande Portugal MENU OK

b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nächsten Schritt das DVB-C System, wie Such-Typ, Frequenz, Netzwerk ID, Symbol (KS/S) und drücken Sie dann die OK Taste. Wählen Sie im Anschluss den Tuning Typ und Ihr Land aus. (DTV (digital) / ATV (analog)) Bestätigen Sie mit OK, um mit dem Suchlauf zu beginnen.

DVB Suchmenü Suchart Voll Häufigkeit 610000 Netzwerk ID Auto Symbol(ks/s) Auto OK MENU

c. Bei Auswahl von DVB-S2 wird die voreingestellte DVB-S2 Kanalliste geladen oder es kann mit einer neuen Kanalsuche begonnen werden.
3). Kanalsuchlauf beginnt. Dies kann einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle.
4). Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die

◀ Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.

5). Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer vorab festgelegten Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

Kanal einstellen TV : 1 Programm(e) DTV : 0 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 36% ... 668.75MHz (TV)

6) Beenden Sie die Installation indem Sie mit OK auf Ihrer Fernbedienung bestätigen.

Herzlichen Glückwunsch! Die Erstinstallation ist erfolgreich abgeschlossen. Viel Freude mit Ihrem Haier TV De Kärten Sie OK zum Beenden

1.KANALMENÜ

1. 1) Automatischer Kanalsuchlauf (DVB-T)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ▲▼ Tasten um das Menü KANAL auszuwählen und drücken die OK Taste. Sie

2). Drücken Sie die ▲▼ Tasten, um den Automatischen Suchlauf auszuwählen und drücken die OK Taste. Sie

Automatisches Tuning OK DTV Manuelles Tuning ATV Manuelles Tuning Programme bearbeilen Signalinformationen CI Daten Software-Aktualisierung (USB)

3). Wählen Sie DVB-T aus und bestätigen Sie mit OK.

DVB AUSWAHLART DVB-T DVB-C DVB-S2

4). Im Tuning Typ Menü drücken Sie die Tasten◀▶, um ATV, DTV oder DTV + ATV auszuwählen. Drücken Sie die Taste ▼ und drücken Sie dann die Tasten◀▶▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

Tuning typ Deutschland Italien Norwegen Gnechenland Luxemburg Polen Ungarn Niederlande Portugal MENU OK

5). Dies kann Der Kanalsuchlauf beginnt. einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle.
6. Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ◀ Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten.
7. Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer Reihenfolge angeordnet, vorab festgelegten. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

BEDIENUNGSHINWEISE

Kanal einstellen TV : 1 Programm(e) DTV : 0 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 36% ... 668.75MHz (TV)

1.2) Automatischer Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ▲▼ Tasten um das Menü Kanal auszuwählen und drücken Sie die OK Taste.
2). Drücken Sie die ▲ästen, um den Automatischen Suchlauf auszuwählen und drücken die OK Taste. Sie

AUTOMATISCHES TUNING OK CADTV Manuelles Tuning ATV Manuelles Tuning Programme bearbeiten Signalinformationen CI Daten Software-Aktualisierung (USB)

3). Wählen Sie DVB-C aus und bestätigen Sie mit OK.

DVB AUSWAHLART DVB-T DVB-C DVB-S2

4). Drücken Sie die Tasten ▲M den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen und drücken Sie die OK Taste zum Bestätigen.

DVB Suchmenü Suchart Voll Häufigkeit 610000 Netzwerk ID Auto Symbol(ks/s) Auto OK MENU

5). Im Tuning Typ Menü drücken Sie die Tasten ◀▶, um ATV, DTV oder DTV + ATV auszuwählen. Drücken Sie die Taste ▼ und drücken Sie dann die Tasten ◀▶ ▼▲, um das Land auszuwählen in welchem das Fernsehgerät betrieben wird. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

Tuning typ Deutschland Italien Norwegen Griechenland Luxemburg Polen Ungarn Niederlande Portugal MENU OK

6). Der Kanalsuchlauf beginnt. Dies kann einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle. 7). Wenn Sie den ATV-Suchlauf überspringen möchten, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die ▲Taste, um OK auszuwählen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie können den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchten. Eine Installationserinnerung wird angezeigt, wenn Sie das nächste Mal Ihr Fernsehgerät einschalten. 8). Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer vorab festgelegten Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möchten, ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenü "Programme bearbeiten".

Kanal einstellen TV : 1 Programm(e) DTV : 0 Programm(e) Radio : 0 Programm(e) Daten : 0 Programm(e) 36%... 668.75MHz (TV)

HINWEIS:

Alle Kanäle inklusive ATV, DTV und Radio können gleichzeitig durchsucht werden, wenn der Such-Typ DTV+ATV ist. Alle gespeicherten Kanäle gehen nach dem automatischen Suchlauf verloren. Nach dem automatischen Suchlauf, springt der Kana zum ersten DTV-Kanal.

1.3 Automatischer Kanalsuchlauf (DVB-S2)

1) Drücken Sie MENU und dann ▼▲ zur Auswahl des Menüs Kanal, dann drücken Sie OK. 2) Die Tasten ▼▲drücken, um die Auto. Feineinstellung auszuwählen und danach mit der Taste OK bestätigen. 3) Zur Auswahl von DVB-T/DVB-C/DVB-S2 die Tasten ▼▲drücken. DVB-S2 auswählen und danach mit OK bestätigen. 4) Drücke Sie auf BLAU um die Suche nach neuen Kanälen zu starten. Wenn Sie die Kanalsuche überspringen möchten, drücken Sie die Taste Exit; eine vordefinierte Kanalliste wird geladen.

2.1) DTV Manueller Kanalsuchlauf (DVB-T)

1). Drücken Sie die MENU Taste und drücken Sie anschließend die ✉en um das Menü KANAL auszuwählen und drücken die OK Taste.Sie
2). Drücken Sie die ▲▼ Tasten, um den DTV Manuellen Suchlauf auszuwählen und bestätigen Sie mit OK.

Automatisches Tuning DTV Manuelles Tuning OK ATV Manuelles Tuning Programme bearbeiten Signalinformationen CI Daten Software-Aktualisierung (USB)

3). Der DTV Bildschirm für den manuellen Suchlauf wird angezeigt. Drücken Sie die ▶▶Tasten, um den gewünschten UHF Kanal auszuwählen und drücken Sie die OK Taste, um mit der Suche nach diesem Kanal zu beginnen. Wenn das Signal gefunden wurde, wird das Bild und die Signalstärke auf dem Bildschrim angezeigt.
4). Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren.
5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

DTV Manuelles Tuning VHF CH D Drücken Sie OK für den Suchlauf Schlecht Normal Gut

2.2) DTV Manueller Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU-Taste und drücken Sie dann die ▲▼ Tasten um, das Menü KANAL auszuwählen und drücken Sie die OK Taste.
2). Drücken Sie die Tassten, um den CADTV Manuellen Suchlauf auszuwählen und bestätigen Sie mit OK.

Automatisches Tuning CADTV Manuelles Tuning OK ATV Manuelles Tuning Programme bearbeten Signalinformationen CI Daten Software-Aktualisierung (USB)

3). Der Bildschirm für den CADTV Manuallen Suchlauf wird angezeigt. Drücken Sie die Tasten ▲▼, um folgendes auszuwählen (Frequenz, Symbol (Ks/S), QAM Type QAM16) und drücken die OK Taste, um die Suche nach Sie diesem Kanal zu starten. Wenn das Signal gefunden wurde, wird das Bild und die Signalstärke auf dem Bildschirm angezeigt.
4). Drücken Sie die Taste MENU, um zum Hauptmenü zurückzukehren.
5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

CADTV Manuelles Tuning Häufigkeit 490000 Symbol(ks/s) 6875 QAM Typ QAM16 KEIN SIGNAL Schlacht Normal Gut

3).DVB-S2-Betrieb

3.1 Erste Installation

Drücken Sie SOURCE zum Anzeigen aller Signalquellen, dann wählen Sie mit den Pfeiltasten DVB-S2 und drücken Sie OK zur Bestätigung. Die Kanalliste für ASTRA ist bereits installiert. Sie können nun fernsehen.

Hinweis:

Möchten Sie andere Satelliten auswählen, folgen Sie bitte der Anleitung unter dem Punkt Systemeinstellungen.

Haben Sie mehr als einen Satelliten eingestellt, so müssen Sie ihn auf den korrekten DiSEqC-LNB für Ihre Satelliteninstallation einstellen.

3.2 Satelliten

Hier nehmen Sie die Einstellungen für die Satelliten vor. Satellitenliste: Drücken Sie ▼/▲ zur Auswahl eines Satelliten, dessen Einstellungen rechts angezeigt werden.

LNB-Typ: ◀/▶ /OK drücken und es wird eine Liste der LNB-Typen, die als Frequenzen des Lokaloszillators dargestellt werden, angezeigt. Sie können die Frequenz auch in Benutzer Single oder Benutzer Dual unten in der Liste eingeben.

LNB-Versorgung: Drücken Sie ◀/▶, um LNB-Versorgung einzustellen.

22K: Drücken Sie ◀/▶ zum Ein- oder Ausschalten von 22K; Einstellung auf Auto, wenn der LNB-Typ dualer lokaler Oszillator ist.

BEDIENUNGSHINWEISE

Toneburst: Toneburst aktivieren oder deaktivieren.
DiSEqC1.0:	Wählen Sie den korrekten Port (bis zu 4) für den LNB.
DiSEqC1.1:	Wählen Sie den korrekten Port (bis zu 16) für den LNB.
Motor:	Drücken Sie die Pfeiltaste LINKS/RECHTS zur Auswahl von DiSEqC1.2 oder DiSEqC1.3.Drücken Sie OK zum Aufrufen des Menüs zum Einstellen der Position.
DiSEqC1.2:	Bewegen Sie den Motor zum Arretieren des Signals.
DiSEqC1.3:	Bewegen Sie den Motor entsprechend Standort und Satellitenpositionen.
Motoreinstellungen:	Wählen Sie DiSEqC und drücken Sie OK zum Aufrufen des Menüs.
Bewegung Auto:	Drücken Sie die Pfeiltaste LINKS/RECHTS zur Bewegung in West/Ost-Richtung.Der Motor stoppt automatisch, wenn das Signal arretiert ist.
Bewegung kontinuierlich:	Drücken Sie die Pfeiltasten LINKS/RECHTS zur Bewegung in West/Ost-Richtung.Der Motor bewegt sich solange, bis Sie die Pfeiltasten loslassen.
Bewegung schrittweise [1]:	Drücken Sie die Pfeiltaste LINKS/RECHTS für nur eine schrittweise Bewegung.
Position speichern:	Aktuelle Position des Motors speichern.
Zu Position gehen:	Drücken Sie die Pfeiltaste LINKS/RECHTS, um zur gespeicherten Position zu gehen.
Zu Referenz gehen:	Alle Positionen zurückstellen.
Zu X gehen:	Zur Position gehen, die für den Standort und die Satellitenpositionen berechnet wurde.

3.2.1 Satelliteneinstellungen

Satelliten hinzufügen:ROT drücken, um einen neuen Satelliten hinzuzufügen. Dazu müssen Sie einen eindeutigen Längengrad eingeben und mit der Bildschirmtastatur den Namen des Satelliten bearbeiten.

Satelliten bearbeiten:GRÜN drücken und den ausgerichteten Satelliten bearbeiten.

Satelliten löschen: GELB drücken und den Ausgerichteten löschen.

Mit OK bestätigen.

3.2.2 Transponder

GUIDE drücken und es wird die Liste der Transponder des ausgerichteten Satelliten angezeigt. Um wieder zur Satellitenliste zurückzukehren, können Sie GUIDE drücken.

Transponder hinzufügen: Um einen neuen Transponder hinzuzufügen, drücken Sie auf ROT. Ein bestehender Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder bearbeiten: Um den ausgerichteten Transponder zu bearbeiten, drücken Sie auf GRÜN. Ein bestehender Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder löschen: UM den ausgerichteten Transponder zu löschen, drücken Sie GELB. Mit OK bestätigen.

Suche nach einem einzelnen Transponder: BLAU drücken und es wird das Menü „Scan-Einstellungen“ aufgerufen. Nach der Konfiguration der Einstellungen drücken Sie OK, um die Suche zu starten.

Suche nach mehreren Transpondern:OK drücken, um die Transponder mit „√“ auszuwählen, danach BLAU drücken, um das Menü der Scan-Einstellungen aufzurufen. Nach der Konfiguration der Einstellungen drücken Sie OK, um die Suche nach mehreren Transpondern zu starten.

3.2.3 Kanalsuche

Suche nach einem einzelnen Satelliten:

BLAU drücken, um das Menü „Scan-Einstellungen“ aufzurufen.

Suchmodus: Drücken Sie ◀/▶ zur Auswahl des Standards zum Scannen der eingebauten Standard-

Transponder, Blinder Scan und Netzwerk, die mit NIT eingeschaltet gescannt werden.

Verschlüsselt: Drücken Sie ◀/▶ zur Auswahl von Alle Kanäle oder Frei empfangbare Kanäle;

Servicetyp: Drücken Sie ◀/▶ zur Auswahl von ALLE, DTV oder Radio. OK drücken, um mit den oben angeführten Einstellungen einen Scan durchzuführen.

Suche nach mehreren Satelliten:

OK drücken, um Satelliten mit "auszuwählen, danach BLAU drücken, um das Menü Scan-Einstellungen aufzurufen. Nachdem Einzelsatelliten-Scans konfiguriert wurden, drücken Sie OK und beginnen mit dem Scan mehrerer Satelliten.

3.3 Kanalbearbeitung

Zum Bearbeiten der Kanäle (Überspringen, Favoriten, Verschieben oder Löschen) rufen Sie das Kanalbearbeitungsmenü auf.

Fernseh- oder Radiokanal löschen

Programmwahl und danach die Schaltfläche ROT drücken, um den Kanal zu löschen.

Fernseh- oder Radiokanal verschieben

Das bevorzugte Programm auswählen, danach die Schaltfläche GELB drücken. Drücken Sie ◀/▶, um den Kanal zu verschieben. Nochmals GELB drücken, um zu bestätigen.

Fernseh- oder Radiokanal überspringen

Das zu überspringende Programm auswählen und auf die Schaltfläche BLAU drücken. Das Symbol zum Überspringen wird angezeigt. Der Kanal wird entsprechend markiert.

Programme als Favoriten festlegen

Für die Programmwahl ▼/▲ drücken, danach die Schaltfläche FAV betätigen, das Symbol ♥ wird auf der rechten Seite angezeigt. Zum Löschen des Kanals in der Favoritenliste drücken Sie FAV, damit erlischt das Symbol.

3.4 Signalinformationen

Signalqualität und Signalstärke des gewählten Kanals werden angezeigt.

3.5 Cl-Informationen

Informationen zur CI-Karte des Fernsehers werden angezeigt.

3.6 EPG (elektronische Programmzeitschrift)

EPG ist ein Programmführer, der geplante Programme je Kanal für sieben Tage anzeigt. Um auf den EPG zuzugreifen, auf der Fernbedienung die Schaltfläche GUIDE betätigen. Eine Liste der aktuellen Programme wird angezeigt.

Wählen Sie „Program Guide“ und drücken Sie ◀/▶, um zwischen Zeit und Kanal umzuschalten.

Mit ▼/▲ wählen Sie das gewünschte Programm.

Zelt: Ein Überblick der Sendungen des gewählten Tages wird angezeigt.

-Wählen Sie „Date / Timer“ und drücken Sie ◀/▶, um das Datum zu ändern.

Kanal: Ein Überblick der Sendungen des gewählten Kanals am zuvor gewählten Datum wird angezeigt.

-Wählen Sie die Programmanzeige und drücken Sie ◀/▶ zum Umschalten des Kanals.

Erinnerung: Mit der BLAUEN Taste rufen Sie das Erinnerungsmenü auf. Drücken Sie OK zur Bestätigung. Die Einstellungen werden in Ihrer Planungsliste gespeichert.

Aufnahme: Um die Aufnahmeeinstellungen zu öffnen, auf die Schaltfläche ROT drücken. Drücken Sie OK zur Bestätigung.

Die Einstellungen werden in Ihrer Planungsliste gespeichert.

INFO: Um die Informationen über die ausgewählte Übertragung zu öffnen, die Schaltfläche GRÜN betätigen.

Planung: Um die Programmliste aus Ihren Aufzeichnungen und Erinnerungseinstellungen zu öffnen, die Schaltfläche GELB betätigen.

Mit der Schaltfläche „ROT“ können die ausgewählten Elemente gelöscht werden.

4) ATV Manueller Kanalsuchlauf:

Stellen Sie das Tonsystem zur Suche nach Analogkanälen ein, dann nehmen Sie die Feinabstimmung vor und speichern Sie den gewählten Kanal.

BITTE BEACHTEN SIE:

Drücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals.

ATV - Manuelle Tuning < Spichem unter 1 > < System BG > < Aktual CH 1 > < Suche > < Feinsbetraumung > Häufigkeit 424.25 MHz Sachem MENU

5). Kanal bearbeiten:

Sie können Kanäle löschen, umbenennen, verschieben, überspringen und als Favoriten hinterlegen.

Löschen

Drücken Sie die rote Taste zum Löschen eines Kanals.

Umbenennen

Sie können nur ATV-Kanäle umbenennen.Navigieren Sie zu dem gewünschten Kanal und drücken Sie die grüne Taste, um den Kanal umzubenennen.Drücken Sie ▲▼ zur Auswahl der Schriftzeichen. Drücken Sie ▲▶, um zu navigieren. Drücken Sie MENU, um die Bearbeitung zu beenden und drücken Sie EXIT, um das Menü zu verlassen. Bitte beachten Sie: ATV-Kanäle können bis zu 5 Schriftzeichen haben.

Verschieben

Mit den Navigationstasten wählen Sie den zu verschiebenden Kanal, dann drücken Sie die gelbe Taste. Mit den Navigationstasten verschieben Sie den Kanal, mit OK bestätigen Sie die neue Position.

Überspringen

Drücken Sie ▲Auswahl des Kanals und drücken Sie die blaue Taste, um diesen Kanal zu überspringen. Rechts vom Kanal wird 🔒angezeigt. Zur Anzeige des übersprungenen Kanals drücken Sie zunächst wieder die blaue Taste, um die Funktion aufzuheben. Das Symbol 🔒erlischt.

Favoriten

Drücken Sie ▲Auswahl des Kanals und drücken Sie FAV, damit wird rechts vom Kanal das Symbolhe angezeigt. Zur Auswahl eines Favoritenkanals drücken Sie FAV. Zum Löschen des Kanals in der Favoritenliste drücken Sie FAV, damit erlischt das Symbolhe.

Drücken Sie FAV zum Aufrufen Ihrer Favoritenliste.

6). CI-Informationen (optional)

In diesem Menüpunkt können Sie nähere Informationen Ihrer CI-Karte abrufen.

2.BILDMENÜ

Das zweite Menü ist das Bildmenü (PICTURE). Hier stellen Sie Kontrast, Helligkeit usw. ein. Mit OK bestätigen Sie Ihre Einstellung.

Bildmodus Eco Standard Sort VIVD Antiventer Farztemperatur Bildseitenverhältnis Gerauschminderung Bildschirm

BITTE BEACHTEN SIE:

1). Tint (Hautfarbe) haben Sie nur für das NTSC-System.
2). Ihnen stehen vier Farbtemperaturen (Color
Temperature) zur Verfügung: mittel (medium), warm, kühl (cool) und benutzerdefiniert (user).
3). Die Option Bildschirm (Screen) steht Ihnen nur im PC-Modus zur Verfügung, hier stellen Sie die horizontale und vertikale Position, Größe und Phase ein.

3.TONMENÜ

Das dritte Menü ist das Tonmenü (SOUND). Hier stellen Sie die Klangeffekte wie Höhen, Bässe, Balance usw. ein.

Soundmodus Balance Automatische Lautstärkeregslung Sumundklang COAXIAL MODE AD Schalter

Bitte beachten Sie:

Automatische Lautstärkenregelung (Auto Volume) steht Ihnen nur zur Verfügung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist.

4.ZEITMENÜ

Das vierte Menü ist das Zeitmenü (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, SleepTimer usw. ein.

Uhr Ausschaff Einzufiziert Skip Timer Automotive Schuldverschaff Zahlung

BITTE BEACHTEN SIE:

Bei Auto Sleep schaltet sich der Fernseher nach 15 Minuten automatisch ab, sofern kein Signal eingeht. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden.

5.EINSTELLUNGSMENÜ

Das fünfte Menü ist das Einstellungsmenü (OPTION). Hier stellen Sie die OSÜdSprache-UnteHüreisprache usw. ein.

OSD Sprachinstellung OK Audiosprachen Unilateral Sprache PVR Osteysystem Werteinstellungen kredenstellen Automatiche Abschaltung (4 Std.) Zahase/Geochalts-Modus HDMI CRC DCR

1. Wenn nach 4 Stunden nach dem Einschalten an dem TV Gerät keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, schaltet sich das Gerät automatisch in den Ruhemodus. Ein Informations-Fenster erscheint auf dem Bildschirm.

Sekunden bis zur automatischen Abschaltung Bitte drücken Sie eine beliebige Taste zum Abbrechen

Nach 150 Sekunden schaltet das Fernsehgerät automatisch in den Ruhemodus um. Um das automatische Abschalten zu verhindern, drücken Sie irgendeine Taste auf der Fernbedienung.

1. Um die automatische Abschaltung zu deaktivieren, wählen Sie die Automatische Abschaltung (4h) im Optionsmenü aus und drücken Sie die OK Taste. Eine Info-Nachricht erscheint "Are you sure you want to enable automatic powerdown?" (Sind Sie sicher, dass die automatische Abschaltung aktiviert sein soll?)

Drücken Sie auf die rechte Pfeiltaste und wählen Sie Nein (NO) aus.

Der TV Bildschirm kehrt zum Optionsmenü zurück und die Option automatisches Abschalten (4h) wird angezeigt. Automatische Abschaltung (4h) AUS Automatic power-down(4H) OFF

Um zum automatischen Abschalten nach 4 Stunden zurückzukehren, wiederholen Sie den oben beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um JA (YES) auszuwählen.

Im Menü PVR-Dateisystem (PVR File System) stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein.

Festplatte auswählen PVR Dateysystem prüfen USB Festplatte Format Größe der Zeitverschiebung Geschwindigkeit (Frete Aufzeichnungsgrenze 5 Hr) OK MENU

BITTE BEACHTEN SIE:

Mit Zurücksetzen auf Werkseinstellung (Restore Factory Default) werden alle Kanäle und das Passwort gelöscht.

6.SPERRMENÜ

Das sechste Menü ist das Sperrmenü (LOCK). Hier sperren Sie das System, stellen Sie das Passwort ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre können Sie den Kanal nicht mehr auswählen.

Sportsystem OK Password: Ternschaften Programme spironn: Kindersicherung

BITTE BEACHTEN SIE:

Das Standardpasswort lautet 0000. Sollten Sie Ihr Passwort einmal vergessen, so benutzen Sie das Superpasswort 9443. Kanal blockieren (Block Program): Drücken Sie ▲▼ zur Auswahl des Kanals, dann drücken Sie die grüne Taste zur Blockierung. Zum Entsperrren rufen Sie das Hauptmenü auf, geben Sie das Passwort ein und drücken Sie die grüne Taste erneut.

Kindersicherung (Parental Guidance): Drücken Sie ◀▶ zur Auswahl der Bewertungsstufe.

7.EPG-Menü (Elektronische Programmzeitschrift)

Das EPG-Menü dient der Anzeige der Programmvorschau für DTV- und Radiokanäle des Tages. Zum Aufrufen des EPG-Menüs die GUIDE-Taste drücken. Es erscheint das folgende Menü:

Programmfühner ( ZEIT ) ( 26/Jan. 11:40 ) 1 TV3 Cuts/Super3-Naturalmon 2 3/24 Keine Information 3 TVC HD Keine Information Automatic INFO Update Refreshing OK FREE

1. INFO

Mit ☐ wählen Sie den Kanal, Drücken Sie INFO, um die Programminformationen zu markieren.

2. ○ Planung

Drücken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drücken Sie z▲Auswahl der Liste und drücken Sie die rote Taste ● zum Löschen der Planungsliste.

Liste 04:55 28th Apr Leschen ZEIT Datum Programmittel Kanalbezeichnung

3. Aufnahme

Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen.

4. Erinnerung

Drücken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte Programm um.

Erinnerung 1 TV3 37 Minute 11 Stunde Jan. Monat 26 Datum Einmal MODUS OK ZURÄCK

8.PVR-Funktion

1. Vorbereitung der Aufnahme

Die Aufnahme- und Time-Shift-Funktion funktionieren nur bei digitalem Fernsehempfang (DVB-T, -C oder S2). Rufen Sie im Optionsmenü PVR-Dateisystem (PVR File System) auf, hier wählen Sie „Prüfe PVR-Dateisystem“ (Check PVR File System). Drücken Sie OK, bis „Prüfung läuft“ (Checking) zu „Prüfung erfolgreich“ (Success) umschaltet.

Bitte beachten Sie: Überprüfen Sie den Punkt Geschwindigkeit (Speed). Bei Einstellung auf „HD Support“ steht Ihnen das USB-Speichermedium für TimeShift und Aufnahme zur Verfügung. Anderenfalls formatieren Sie bitte das Gerät. Das „Freie Aufnahmelimit“ (Free Record Limit) ist standardgemäß auf 6 Stunden eingestellt, sofern die Speicherkapazität ausreichend ist. Anderenfalls ist die Aufnahmezeit kürzer. Während der Überprüfung gemäß „Prüfe PVR-Dateisystem“ (Check PVR File System) drücken Sie bitte keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen werden. Es kann nur auf demselben Fernsehgerät abgespielt werden und nicht auf irgendeinem anderen Gerät (Computer, DVD, usw.), das nicht mit dem .TS-Datei Format kompatibel ist.

Bitte beachten Sie, das Fernsehgerät wird Sie für die Aufnahme auffordern, das angeschlossene USB-Gerät vorher zu formatieren, um die Aufzeichnung abspeichern zu können.

WARNUNG WENN SIE FORMATIEREN GEHEN DIE DATEIEN UND INFORMATIONEN, DIE AUF DEM EXTERNEN USB GERÄT GESPEICHERT SIND, VERLOREN.

AUF DEM GERÄT SPEICHERN.

Das USB Dateisystem begrenzt die Größe der Speichergröße.

Dateisystem NTFS bis zu 2TB

FAT32 mit bis zu 192GB

FAT16 mit bis zu 2GB

Rufen Sie das PVR-Dateisystem wie unten beschrieben vom Einstellungsmenü aus auf.

OSD Spracheinstellung Audiobispruchon Untertell-Sprache PVR Databysystem Wienszinsinstellungen wictorersteller Automatische Abschaltung (4 Std.) Zinäuse/Geschäfte-Modus HDMI CEC DXR

Festplatte auswählen C: PVR Dalsystem prufen Start USB Festplatte Format Größe der Zeitverschiebung Geschwindigkeit Freie Aufzeichnungsgrenze 6 Hr OK MENU

Laufwerk wählen (Select Disk): Wählen Sie das Laufwerk zur Aufnahme.

Festplatte auswählen USB 0 Festplatte C: OK

Prüfe PVR-Dateisystem (Check PVR File System): Vergewissern Sie sich, dass das PVR-Dateisystem richtig konfiguriert ist.

Format:

Dateisystemgröße PVR Dateisystemtyp Hi Speed FS PVR Dateisystemgröße All SD 104 Mins HD 29 Mins OK

Dateisystemgröße PVR Dateisystemtyp FAT32 SD 104 Mins HD 29 Mins OK

(Wir empfehlen, das Gerät mit „High Speed FS“ zu formatieren, wodurch sich die Aufnahme beschleunigt.)

Festplatte formatieren Wannung! Alle Daten gehen verloren. Start VERLASSEN

Festplatte formatieren USB Gerät nicht entfernen: Formatierung läuft, bitte warlen

Nach Beendigung der Formatierung erhalten Sie nachstehendes Menü:

Festplatte auswählen C: PVR DetaSystem prüfen USB Festplate Durchlauf Forma 1 Durchlauf Größe der Zeitverschiebung Geschwindigkeit Prüfen (Freite Aufzeichnungsgrenze 6 Hz) OK MENU

Festplatte auswählen C: PVR Dataisystem prüfen ERFOLG USB Festplatte Durchlauf Forma 1 Durchlauf Größe der Zeitverschiebung All Geschäftigkeit HD Support 2730KB/S (Freie Aufzeichnungsgrenze 6 Hz) OK MENU

Bei Auswahl von „Hi Speed FS“ können Sie die TimeShift-Größe einstellen:

Große der Zeitverschiebung Festplattengroße für Zeitverschiebung 512 MB SD 14 Mins HD 4 Mins OK

2. Programm aufzeichnen

Während der DTV/-Wiedergabe wählen Sie den DVB-S2 gewünschten Kanal, dann drücken Sie „Aufnahme“ (Record) zur Anzeige des Aufnahmemenus. Drücken Sie erneut „Aufnahme“ (Record). Das Aufnahmemenü erlischt und „REC“ wird oben links im Bild angezeigt. Das Symbol erlischt, nachdem Sie die Stopptaste drücken und damit die Aufnahme stoppen.

3.Aufnahme wiedergeben

Das auf dem USB-Gerät aufgezeichnete Programm wird im Ordner „MSTPVR“ auf dem Gerät gespeichert. 1. Die USB-Speichergröße kann zwischen 128MB und 500GB liegen, aber für den praktischen Gebrauch wird eine Größe von 2GB bis 500GB empfohlen. 2. Videos erscheinen gepixelt, wenn die Video Bitrate zu gering ist. Dies kann verursacht werden, wenn ein USB Verlängerungskabel verwendet wird, anstatt das USB-Gerät direkt am Fernsehgerät anzuschließen. 3. Nicht alle USB-Geräte sind kompatibel. Im Folgenden finden Sie eine Liste der empfohlenen USB Festplatten. Modelle die nicht unten aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren Funktion übernommen.

9.TimeShift-Funktion

Vorbereitung der Aufnahme

Mit dieser Funktion können Sie das aktuelle Programm unterbrechen und auf einem USB-Speichermedium zwischenpeichern. Sie können die Sendung zu einem späteren Zeitpunkt weitersehen. Die Wiedergabe startet zeitversetzt, ab der Unterbrechung.

BITTE BEACHTEN SIE:

- Das USB 2.0 Speichermedium muss formatiert sein. Erstellen Sie vor der Formatierung Sicherungskopien, da alle Daten von dem USB-Gerät gelöscht werden. Die TimeShift-Funktion wird bei Analogsendern (ATV) nicht unterstützt.

USB-Laufwerk formatieren

Wählen Sie die Formatierung des USB-Speichermediums und ordnen Sie den Speicherplatz für die TimeShift-Funktion zu.

BITTE BEACHTEN SIE:

- Die Formatierung dauert etwa 2 Minuten. Schalten Sie das Gerät während dieses Zeitraums nicht aus und trennen Sie das USB-Speichermedium nicht vom Fernseher. - Während der Formatierung wird für das USB-Speichermedium ein Geschwindigkeitstest durchgeführt. Schlägt dieser fehl, so kann das USB-Speichermedium nicht für die TimeShift-Funktion benutzt werden.

Unterbrochenes DTV-Programm auf USB-Gerät zwischenspeichern

1. Im DTV-Modus schließen Sie das USB-Speichermedium am USB-Port seitlich am Fernseher an.
2. Drücken Sie, Windbegabe/Pause (15) TimeShift-Funktion zu starten. Das Fernsehprogramm wird angehalten. Das TimeShift-Menü wird angezeigt und die Sendung zeitversetzt aufgenommen.
3. Drücken Sie „SRORE(26)heShift-Funktion zu beenden und die zeitversetzte Wiedergabe zu starten.

BACK EXIT Haier HTRA18E

BITTE BEACHTEN SIE:

• Ziehen Sie das USB-Speichermedium während der aktivierten TimeShift-Funktion nicht ab.
  • 4 GB Speicher puffern ca. 140 Minuten.

Limitierungen der TimeShift-Funktion:

1. Bei aktivierter TimeShift-Funktion stehen Ihnen nur WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstasten (OK/EXIT/Navigation) zur Verfügung.
2. Die Videowiedergabe ist nicht gleichmäßig und kann springen, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht.
3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der TimeShift-Funktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus.
4. Ändern Sie während der TimeShift-Funktion nicht die Signalquelle.
5. Schalten Sie nicht schnell zwischen WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.
6. Das Video kann verpixeln, falls die Bitrate zu niedrig eingestellt ist.
7. Nicht alle USB-Speichermedien sind kompatibel. Das USB-Laufwerk sollte < 500 mA haben. Nachstehende Liste mit empfohlenen USB-Laufwerken. Nicht aufgeführte Modelle sind möglicherweise kompatibel, das ist jedoch nicht garantiert.

• SanDisk Extreme® Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme® Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
• Kingston DataTraveler 410 USB 2.0 Flash Drive - 8GB DT410/8GB
• Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-8GB
• SAMSUNG-HM500JI-500G

1. Diese Funktion gilt nicht für alle digitalen Fernsehprogramme, wie verschlüsselte oder reine Audiokanäle.

10.USB-Media-Player

Drücken Sie die SOURCE-Taste (Eingangsquellen) auf Ihrer Fernbedienung um die Signalquellen anzuzeigen und wählen Sie „USB“ aus. Drücken Sie dann OK, um das USB-Menü aufzurufen.

Haier Innovation Life ( FOTO MUSIC TEXT FILM ) LPG 12.0004 Innovative

Ein USB-Speichermedium muss angeschlossen sein. Wählen Sie zwischen Foto, Musik, Film und Text. Nutzen Sie die ◀▶Tasten zur Auswahl des Mediums und bestätigen mit OK.

Haier Innovation Life Zurio C

Drücken Sie ◀▶zur Auswahl des Laufwerks, dann drücken Sie OK zur Anzeige der Mediendateien und Ordner. Mit „Zurück“ (Return) kehren Sie zur Medienauswahl zurück.

Picture MIFI IPS ZinXia 720.485.1360pp Folder 972.jpg

Wählen Sie mit ◀▶ oder ▲▶ gewünschte Datei aus. Das Vorschaufenster wird angezeigt. Drücken Sie ▶ um die Datei im Vollbildmodus wiederzugeben.Während der Wiedergabe (Foto, Film oder Text) drücken Sie OK oder INFO zur Anzeige der Steuerungsleiste.

Drücken Sie ◀▶ zur Auswahl der Funktion und OK zur Bestätigung.

Drücken Sie ▼ oder EXIT auf Ihrer Fernbedienung um die Steuerleiste zu verlassen. (Außer bei Musik.)

BITTE BEACHTEN SIE:

Sie können den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info oder OK zeigen Sie das Infomenü an.

SUB-10.avi Auflösung: 720x400 AudioTrack: 1/1 Untertitel: OFF Programm: -/0 Größe: 4142 Kbytes Schließen

USB Wiedergabe wird unterstützt für folgende Bildformate :

-JPEG (JPEG Format, Dateien mit der Endung ".jpg")

-BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png")

USB Wiedergabe wird unterstützt für folgende Audioformate:

-MP3 (Dateien mit der Endung ".mp3")

USB Wiedergabe wird unterstützt für folgende Textformate:

-TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird unterstützt für folgende Videoformate:

TS (MPEG2 & H.264)

11. Hotel-Modus:

Um in den Hotel-Modus zu gelangen, geben Sie bitte die folgenden Tastenkombinationen auf Ihrer Fernbedienung ein: Drücken Sie erst „Source“ und geben auf dem Ziffernfeld „1001“ ein.

HOTEL MENÜ
Hotelmodusbetrieb	Aus
Bedienfeldsperrung	Aus
Max. Lautstärke	100
Start Quelle	Aus
Start Kanal	-
Menüanzeige einrichten	Ja
Quelländerung eingeben	Ja
Auf USB Festplatte speichern
Laden...
Standardlautstärke	0

Hotelmodusbetrieb: Hier können Sie den Hotel-Modus aktivieren oder deaktivieren. Wenn der Hotel-Modus aktiviert ist, sind die nachfolgenden Funktionen für den Nutzer nicht verfügbar.

• Automatischer Kanalsuchlauf
- Farbtemperatur
- Ton-Balance
- Tonmodus
• Automatische Lautstärkenregelung
• Manueller Kanalsuchlauf
• Uhrzeit

Tastenfeld-Sperre: Wird diese Funktion auf „Ein“ geschaltet, lässt sich das Tastenfeld nicht mehr bedienen.

Max. Lautstärke: Die Einstellung maximale Lautstärke ist begrenzt. Damit können Sie den maximalen Lautstärkepegel einstellen.

Startsignal: Quelle auswählen, die Optionen sind die Folgenden: DTV/ATV/SCART/YPbPr/PC/HDMI/AV/USB/DVB-S2, um die gewünschte Quelle auszuwählen die Tasten ◀ oder ▶ drücken.

Standardprogramm: Im TV-Modus können Sie eine Kanalnummer voreinstellen. Bitte wählen Sie mittels der Pfeile ◀▶die gewünschte Kanalnummer aus.

Menüanzeige: Sie können den Menüaufruf für den Nutzer sperren, indem Sie diese Option auf „Aus“ stellen.

Signalquellen-Sperre: Sie können mit dieser Einstellung verhindern, dass der Nutzer die Signalquelle wechselt, indem Sie die Option auf „Aus“ stellen.

TV-Daten auf USB: Speichern Sie mit dieser Funktion die TV-Einstellungen auf einem USB-Gerät ab. (Name der Backup Datei: Database.bin)

USB-Daten auf TV: Übertragen Sie die auf dem USB-Gerät gespeicherten TV-Einstellungen auf einen Fernseher. Der Fernseher vollzieht einen Neustart nach abgeschlossenem Datentransfer.

Standardlautstärke: Mit dieser Funktion lässt sich mittels der Pfeile ◀▶ die gewünschte Lautstärke voreinstellen.

12.Hinweise für MHL-Benutzer:

1: TV einschalten und Telefon aktivieren.
2: MHL-Kabel mit dem MHL-Anschluss des TV verbinden.
3: Das andere Ende des MHL-Kabels mit dem Mini-USB-Anschluss des Mobiltelefons verbinden.

MHL Anschluss

Beim Anschließen des MHL-Kabels an Samsung GALSXY SIII bzw. GALAXY NOTE II verwenden Sie bitte den passenden Inverter für diese Geräte. Geräte anderer Hersteller können über ein MHL-Kabel direkt angeschlossen werden.

4: Drücken Sie „“ auf der Fernbedienung, um den TV in den MHL-Modus zu schalten.

Wenn Ihr Telefon über die MHL-Funktion verfügt, wird auf dem TV-Bildschirm das Bild Ihres Mobilgeräts angezeigt.

Anderenfalls erscheint die Aufforderung, ein Gerät mit MHL-Unterstützung anzuschließen.

Bei erfolgreicher MHL-Verbindung können Sie Ihr Mobiltelefon über die Fernbedienung des TV steuern.

Dabei hängen die zu Verfügung stehenden Funktionen vom Typ des Mobiltelefons ab.

Sobald Fernseher und Telefon über MHL erfolgreich verbunden wurden, können Sie die ganze Vielfalt des Internets über Ihren Fernseher abrufen.

5: Eine Liste der MHL-zertifizierten Mobiltelefone finden Sie unter folgendem Link:

http://www.mhlconsortium.org/productlist/mobile-devices/

6: Auch andere Geräte mit MHL-Funktion werden unterstützt.

7: Dieses Produkt ist MHL-zertifiziert. Wenn Probleme bei der Verwendung von MHL auftreten, wenden Sie sich bitte an den Hersteller Ihres Mobiltelefons.

05 Störungserkennung

Problem				Überprüfen
Bild Ton
	verschneit gestö			Antennenposition, -ausrichtung oder -anschluss
	Schatten		normaler Ton	Antennenposition, -ausrichtung oder -anschluss
	Störungen		gestört	Elektronische Geräte, Fahrzeug/Motorrad Neonlicht können den den Empfang stören
	normales Bild stum			Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt)
	kein Bild		stummgeschaltet	Kein Netzanschluss, Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen. Drücken Sie STANDBY auf der Fernbedienung.
	keine Farbe norm		im Bildmodus überprüfen
	Bild verschwindet		normaler Ton oder leise	Kanal neu konfigurieren
	keine Farbe		gestört	Schlechtes TV-Signal
	Sie sehen einen schwarzen Balken oben und unten.		normaler Ton	Zoom-Ansicht ändern

Fehlerbehebung

Mein Fernseher zeigt nicht das Bild auf meinem Laptop/PC, wenn er eingeschaltet ist.	Wenn mit einem VGA-Stecker (der blaue 15-polige Stecker auf Ihrem PC oder Laptop) angeschlossen sind, benötigen die meisten PCs und Laptops, dass Sie einige Tasten auf Ihrer Tastatur drücken, um ein Bild auf einem Fernseher oder einem anderen externen Display zu bekommen. Dies ist normalerweise die F7 (Dell) oder F4 (HP / Samsung) oder F5 (Toshiba). Auf Laptops müssen Sie die "Fn"-Taste zur gleichen Zeit wie die "F"-Taste drücken.
Ich habe meinen PC/Laptop an den Fernseher angeschlossen und empfange ein Bild, aber keinen Ton. Warum?	Das VGA-Kabel überträgt nur die Video- oder Bildinformationen. Sie müssen ein separates Kabel anschließen, das mit dem Kopfhöreranschluss (3,5mm Klinke) auf Ihrem PC/Laptop und mit der 3,5m (PC Audio-IN) Buchse auf Ihrem Fernseher verbunden ist. Sie müssen den "PC" auswählen, indem Sie die Source-Taste auf Ihrer Fernbedienung verwenden. Alternativ schließen Sie Ihren PC/Laptop mit einem HDMI-Kabel an, wenn Ihr PC/Laptop einen HDMI-Anschluss hat. HDMI Ist sowohl Audio als auch Video.
Das Bild hat keine automatische Größenanpassung beim Senderwechsel.	Prüfen Sie, ob das Fernsehbild-Seitenverhältnis auf 'Auto' auf allen Eingängen ATV, DTV, SCART, HDMI 1, 2 usw. eingestellt ist. Um das Seitenverhältnis (Auto, 4:3 oder 16:9) einzustellen, drücken Sie die Taste Source, beginnend bei ATV, und wiederholen Sie die unten aufgeführte Reihenfolge für alle Eingangsquellen ATV, DTV, SCART, HDMI 1 und 2, da jede Eingangsquelle separat gesteuert wird. Drücken Sie die Fernseher-Menütaste. Drücken Sie Pfeil nach rechts, um auf Bild-Untermenü zuzugreifen. Drücken Sie Pfeil nach unten, um Bildformat zu wählen. Wählen Sie Auto. Drücken Sie Ende. Wiederholen Sie dies für alle Eingangsquellen.
Ich habe gerade an einen DVD-Player oder einen anderen Artikel in meinem Fernseher angeschlossen, und er funktioniert nicht.	Dies gilt für jeden Artikel der Geräte, die an den Fernseher angeschlossen sind.1.Schalten Sie sowohl den Fernseher als auch DVD-Player aus (ziehen Sie den Stecker aus der Steckdose, kein Bereitschaftsmodus).2.Schalten Sie alle Geräte aus, die an die SCART-Buchse angeschlossen sind.3.Trennen Sie den SCART-Stecker von dem Fernseher.4.Schließen Sie an und schalten Sie den Fernseher ein.5.Schließen Sie an und schalten Sie den DVD-Player ein.6.Wählen Sie HDMI aus dem Source-Menü.7.Drücken Sie Wiedergabe auf dem DVD-Player und prüfen Sie, ob die Filme ordnungsgemäß wiedergegeben werden. HINWEIS: Die SCART-Buchse hat Priorität über HDMI, und es ist wichtig, dass die Geräte AUSGESCHALTET sind, die an die SCART-Buchse auf dem Fernseher angeschlossen sind (nicht im Bereitschaftsmodus). Bitte befolgen Sie diese Informationen. Wenn die Anzeige funktioniert, und der DVD-Player funktioniert, ist der Fernseher OK und ein bisschen verwirrt. Wahrscheinlich wurden die HDMI-Stecker entfernt und wieder eingesteckt, wenn das Fernsehgerät eingeschaltet ist. Entfernen oder schließen Sie niemals die HDMI-Kabel oder ein beliebiges Digitalgerät an das eingeschaltete Gerät an. Schalten Sie immer alle Geräte aus, wenn ein beliebiges Digitalgerät entfernt oder angeschlossen wird.

Problembehandlung bei dem Digitalfernsehen und möglich Lösungen

Bild zerlegt sich in Pixel

Ein typisches Beispiel für ein Empfangsproblem stellt das Auseinanderbrechen von Bildern (Pixilation) oder das Einfrieren der Bilder dar, manchmal gibt es Klick- oder quietschende Geräusche oder der Ton fällt aus oder es gibt gar KEINEN Empfang. Ihr Bild kann in Pixel aufgrund des digitalen Videosignalausfalls brechen. Die Signalausfälle können entweder wegen der Probleme mit schwachen Signalen (siehe TV-Antennen) auftreten, oder wenn Sie per Kabel mit einem schwachen Kabel-Signal verbunden sind. Wenn das Problem schwacher Signale auftritt, verwenden Sie einen Verstärker, um das Signal zu verstärken. Ein Kabel-Techniker kann Ihnen bei der Installation eines Inline-Verstärkers oder Vorverstärkers helfen. Dies wird Ihre Signalstärke steigern und das Pixel-Problem lösen.

Wenn Sie Ihr TV-Signal über Satellit empfangen, prüfen Sie, ob sich Ihre Schüssel nach starkem Wind bewegt wurde, oder ob das Signal durch Bäume blockiert wurde. Bäume können ein Problem verursachen, da sich das TV-Signal je nachdem ändern kann, ob ein Baum zwischen dem Satellitenschüssel und dem Satellit ohne Laub oder dicht belaubt ist.

Fehlende Kanäle

Vielleicht stellen Sie fest, dass es Kanäle fehlen, oder dass Sie die Kanäle aus der falschen Region empfangen. Manchmal funktionieren die interaktiven Dienste (rote Taste) nicht. Dies wird durch ein schwaches Signal verursacht, siehe TV-Antennen.

TV-Antennen

Digitales terrestrisches Fernsehen (DVB-T) kommt zu Ihrem Fernsehgerät über eine Antenne; eine alte Antenne, die für analoges Fernsehen gut war, braucht eventuell eine Aktualisierung für digitales Fernsehen. Wenn Sie immer einige, aber nicht alle der digitalen Kanäle auf DTV (DVB-T) erhalten, zum Beispiel, Sie erhalten BBC1, BBC2, Kanal 4, aber nicht ITV oder Kanal 5, liegt dies meistens daran, dass die Antenne ein schmaler Bandtyp ist, und muss mit einem breiten Bandtyp gewechselt werden.

Fehlerhafte Leitungen und Kabel

Überprüfen Sie Ihren Fernseher. Sind die Leitungen auf der Rückseite - an das Netz, die Antenne, die Set-Top-Box, den Video- oder DVD-Player oder Recorder richtig angeschlossen? SCART-Kabel sind dafür bekannt, dass sie sich mit der Zeit lockern und sowohl zu Audio- als auch Video-(Bild)-Problemen führen. Entweder linkes oder rechtes oder beide Audios fehlen, und die Farben sehen arm oder schlammig aus. Stecken Sie den Scart-Stecker fest ein, dies soll das Problem beheben.

HDMI-Stecker müssen fest eingesteckt werden; es ist nur der letzte Millimeter, der die Kontakte knüpft. Typischerweise soll das schwarze Plastikteil des HDMI-Steckers sehr nahe dem Fernseher-Körper oder der Komponente sein oder ihn/sie berühren. Beim Einstecken der beliebigen HDMI-Kabel können Probleme auftreten, falls die HDMI-Kabel eingesteckt werden, wenn der Fernseher oder beliebige Komponente eingeschaltet ist. Schalten Sie immer sowohl den Fernseher als auch die Komponente aus, die Sie einstecken möchten. Wenn Sie die Stecker und Steckdosen überprüft haben, schalten Sie den Fernseher und alles, was Sie an den Fernseher angeschlossen haben, aus, und dann schalten Sie sie wieder ein.

Ich habe meinen PC an den Fernseher angeschlossen. Es gibt keinen Ton.

Wenn Sie Ihren PC oder Laptop an den Fernseher über ein VGA (15 Pin D-Sub)-Kabel anschließen, und es gibt kein Audio, müssen Sie ein separates Audio-Kabel aus dem PC oder Laptop an den Fernseher anschließen.

Unnatürliche Farben und Hautfarben

Unnattürliche Hauttöne und andere Farben könnten noch ein anderes Problem auch in einem neuen HDTV darstellen. Dies geschieht aufgrund der Fernsehbildeinstellungen, die für die Umgebung eines Ausstellungsraums optimiert werden. Sie werden dieses Problem beheben, indem Sie den Bildmodus in den natürlichen Modus im Bildmenü ändern. Für mehr Präzision nehmen Sie eine manuelle Einstellung der Farben-, Kontrast- und Helligkeit-Optionen im Bildmenü vor.

Weiße Umrisse

Weiße Ränder um Objekte und Personen erscheinen in der Regel, wenn die Fernsehschärfe auf sehr hoch eingestellt ist, oder wenn Ihr Fernsehgerät verwendet eine Verarbeitungstechnologie der Kantenschärfung verwendet. Gehen Sie zum Bildmenü und passen Sie die Schärfe an, bis die weiße Umrandung verschwindet. Wenn die Kantenschärfung aktiviert ist, versuchen Sie es, mit dem Service-Menü zu deaktivieren.

Video flackert

Zeitweise könnte das Video flackern. Wenn dies der Fall ist, überprüfen Sie, ob das Signal stark genug ist. Wenn das Signal stark ist, liegt das Problem bei dem Kabelnetzbetreiber. Wenn die Signalstärke zu schwach ist, versuchen Sie, die Signalstärke mit Hilfe eines Verstärkers zu steigern.

Kein Vollbild auf dem Bildschirm

Beim Anschluss eines PCs oder Laptops an den Fernseher, füllt das Bild möglicherweise nicht den gesamten Bildschirm aus. Überprüfen Sie die Displayeinstellungen auf Ihrem PC oder Laptop (Windows > Start > Systemsteuerung > Darstellung und Anpassung > Displayeinstellungen) und wählen Sie die beste Auflösung. Wählen Sie auf Ihrem Fernseher: TV-Menü > Bild > Einstellungen, und dann versuchen Sie AUTO, ZOOM1 oder ZOOM2 für die beste Anzeige.

USB-Anschluss

Der USB-Anschluss funktioniert mit *.jpg (Foto)- und *.mp3 (Musik)-Dateien. Bitte beachten Sie, dass der Fernseher das iPhone oder den iPod von Apple, die an den USB-Anschluss des Fernsehers angeschlossen sind, nicht erkennt. Der Fernseher kann andere Dateien wiedergeben, aber aufgrund der vielen verschiedenen Dateiformaten, gibt es keine Garantie, dass diese anderen Dateiformate funktionieren.

06 Spezifikationen

39" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HDIntegriert digital.Bildschirmdiagonale: 99 cmAuflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 x KOAXIAL.1 x LNB(DVB-S2)Unterstützte Systeme: PAL+ SECAMKanalspeicher: 5000(DVB-S2),510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤slant 0.50W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer;Kj Billers in b TextgFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx200mmPaketgröße (BxHxT):1015x160x640mmSet-Größe (BxHxT) mit Standfuß:892.4x210x574 mmSet-Größe (BxHxT) ohne Standfuß:892.4x63x529mmPaketgewicht:1kglSet-Gewicht mit Standfuß: 8.8 kgSet-Gewicht ohne Standfuß: 7.9 kg

* Einige der Spezifikationen dienen nur als Referenz.
Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
3. Andere Quellen haben kein Scart-Ausgangssignal.

46" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HDIntegriert digital.Bildschirmdiagonale: 117 cmAuflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 xKOAXIAL.1 x LNB(DVB-S2)Unterstützte Systeme: PAL+ SECAMKanalspeicher:5000(DVB-S2),510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤slant 0.50W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; ; Bild und EinktrungFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx200mmPaketgröße (BxHxT):1220x170x770mmSet-Größe (BxHxT) mit Standfuß:1060x280x668mmSet-Größe (BxHxT) ohne Standfuß: 1060x65x625mmPaketgewicht: 16.6 kgSet-Gewicht mit Standfuß: 13.8 kgSet-Gewicht ohne Standfuß: 11.9 kg

De

* Einige der Spezifikationen dienen nur als Referenz.

Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.

Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal.

50" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HDIntegriert digital.Bildschirmdiagonale: 127 cmAuflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S216/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL.1 x SCART.PC-Eingang.Komponenten Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse.1 xKOAXIAL.1 x LNB(DVB-S2)Unterstützte Systeme: PAL+ SECAMKanalspeicher:5000(DVB-S2),510 (DTV), 100 (ATV)TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo.2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤slant 0.50W
Digitale Funktionen:	Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleptimer; ; Bild und SteerungFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx200mmPaketgröße (BxHxT): 1290x175x827mmSet-Größe (BxHxT) mit Standfuß:1136x280x709mmSet-Größe (BxHxT) ohne Standfuß:1136x71x666mmPaketgewicht: 18.1 kgSet-Gewicht mit Standfuß: 14.6 kgSet-Gewicht ohne Standfuß: 12.8 kg

* Einige der Spezifikationen dienen nur als Referenz.
Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
Änderungen im Design und Spezifikationen vorbehalten.

Scart-Ausgang:

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
3. Andere Quellen haben kein Scart-Ausgangssignal.

Haier®

4). Drücken Sie die Tasten ▲n den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen und drücken Sie die OK Taste zum Bestätigen.

Menu recherche TNT Type de recherche Full Fréquence 610000 Identification Reseau Auto Symbole(ks/s) Auto OK MENU

4. Reminder (Rappel)

EPG (Elektronische programmagids)......22

ATV handmatig afstemmen 22

VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERMIJDEN. GEBRUIK GEEN SCHURENDE

SCHOONMAAKMIDDELEN DIE KRASSEN OF SCHADE AAN HET LCD-SCHERM KUNNEN

AANBRENGEN. VOORKOM CONTACT MET VOORWERPEN DIE HET LCD-SCHERM KUNNEN BESCHADIGEN.

OPMERKING:HET ONDERHOUDEN VAN HET APPARAAT DOOR UZELF IS NIET TOEGESTAAN

EN KAN TOT LETSEL LEIDEN, OF TOT SCHADE AAN HET PRODUCT. NEEM CONTACT OP MET DE KLANTENDIENST VOOR AL HET ONDERHOUD.

KENNISGEVING OVER DE VEILIGHEID

3.6 EPG (Elektronische programmagids)

7. EPG-MENU (electronische programmagids)
