MANUALE UTENTE LE39M600SF HAIER

TV a schermo piatto con retroilluminazione a LED MANUALE DI ISTRUZIONI

LE39M600SF

LE46M600SF

LE50M600SF

Leggere questo manuale con attenzione prima di utilizzare l'unità e conservarlo per futuro riferimento.

Contenuti

01 Sicurezza ed avvisi

Benvenuti 2

Informazioni Importanti 2

Avvisi di sicurezza 3

Avvisi e cautela 4

02 Introduzione

Parametri principali 5

Istruzioni di assemblaggio della base di sostegno .... 7

Linee guida per l'installazione a muro 8

Pannello anteriore 9

Collegamenti AV supportati 9

Collegare il vostro televisore 11

Common interface 14

03 Telecomando

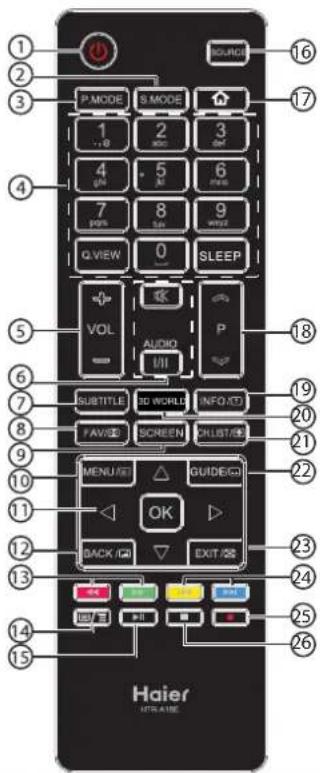

Telecomando 15

Installate le batterie nel telecomando 15

TELETEXT (televideo) 16

04 Operatività

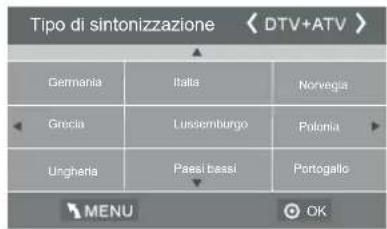

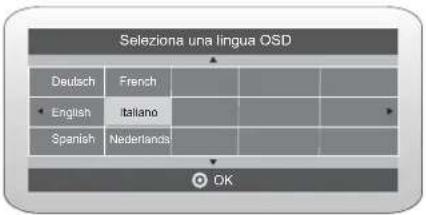

Guida all'installazione 17

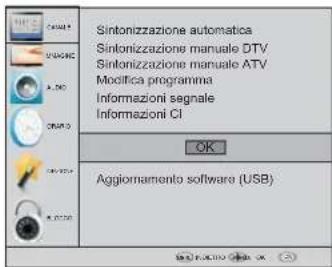

MENU CANALI 18....

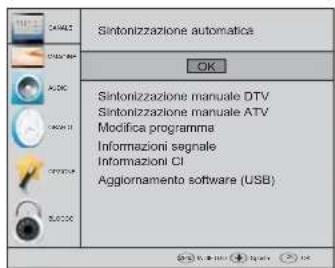

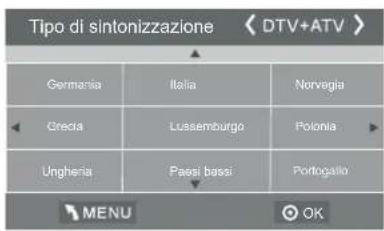

Sintonizzazione automatica (DVB-T) 18......

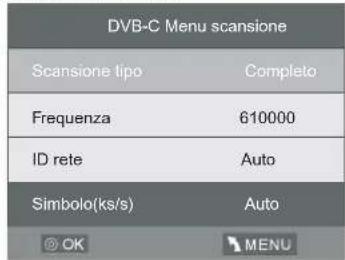

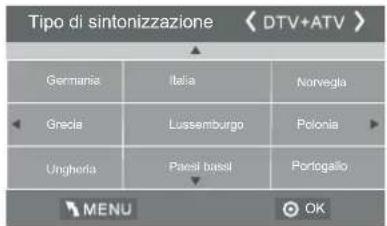

Sintonizzazione automatica (DVB-C) 19......

Sintonizzazione automatica (DVB-S2) 20......

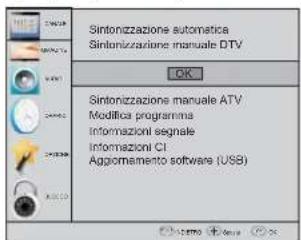

Sintonizzazione manuale DTV (DVB-T) ..... 20

Sintonizzazione manuale DTV (DVB-C) ..... 20

Uso di DVB-S2 20

Prima installazione....20

Gestione Satellite 20

Modifica programma....22

Informazioni sul segnale 22

Informazioni Cl....22

EPG (guida elettronica dei programmi)...... 22

Sintonizzazione manuale ATV 22

Modifica programma 22

Informazioni Cl: (opzionale): 23

Menù immagini 23......

Menù audio 23

Menù orario 23

Menù opzioni 23

Menù blocco 24

EPG (Guida Elettronica alla programmazione) ..... 24

Funzione PVR 25

Preparazione per registrare il programma 25

Registrare il programma 26

Riprodurre la registrazione 26

Funzione differita....27

Preparazione per registrare il programma 27

Formattare il dispositivo di archiviazione USB ..... 27

Registrare un programma DTV

in pausa in un dispositivo

di archiviazione USB 27

Limitazioni della differita 28

Lettore USB 29

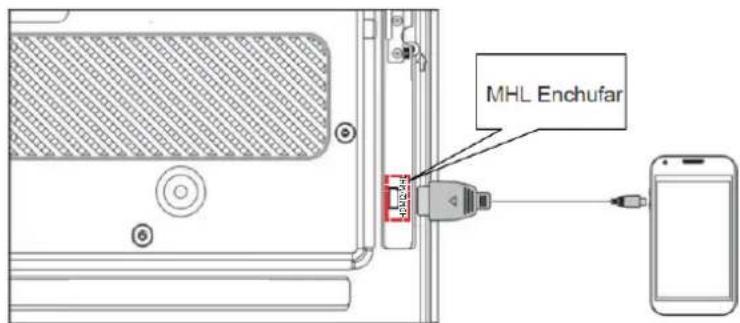

Guida utente MHL 30

05 Risoluzione dei problemi

Risoluzione dei problemi 31

06 Specifiche

Specifiche 34

01 SICUREZZA ED AVVISI

BENVENUTI

Grazie per aver acquistato questo televisore LED LCD 39"/46"/50". Questa guida vi aiuterà ad impostare e ad iniziare ad utilizzare il vostro televisore.

Per prima cosa, controllate il contenuto della confezione con la lista di controllo delle parti sottostante.

Manuale di istruzioni

Guida rapida all'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

TV LED LCD 46"Full HD 1080P Digital

Telecomando

2 x batterie AAA

Manuale di istruzioni

Guida rapida all'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

Manuale di istruzioni

Guida rapida all'avvio

Cavo MHL (opzionale)

Connettore MHL (opzionale)

Piedistallo

Adesso potete iniziare!

INFORMAZIONI IMPORTANTI

LEGGETE TUTTE LE ISTRUZIONI PRIMA DELL'USO E CONSERVATELO PER FUTURE CONSULTAZIONI.

CAUTELA

RISCHIO DI SHOCK ELETTRICO

NON APRIRE

CAUTELA

PER RIDURRE IL RISCHIO DI SHOCK ELETTRICI, NON RIMUOVETE IL COPERCHIO (O IL RETRO).

ALL'INTERNO NON VI SONO PARTI A CUI L'UTENTE POSSA FARE MANUTENZIONE DA SOLO, PER

QUALUNQUE PROBLEMA, FATE RIFERIMENTO PER LA MANUTENZIONE CALL CENTER. E' PRESENTE IL

SIMBOLO DI UNA FRECCIA A FORMA DI FULMINE IN UN TRIANGOLO. QUESTO SIMBOLO INDICA LA

PRESENZA ALL'INTERNO DI ALTO VOLTAGGIO. E' PERICOLOSO AVERE QUALUNQUE TIPO DI CONTATTO

CON QUALUNQUE PARTE INTERNA DI QUESTO PRODOTTO

E' PRESENTE UN PUNTO ESCLAMATIVO IN UN TRIANGOLO: QUESTO SIMBOLO VI AVVISA CHE NEL

PRODOTTO SONO INCLUSE ISTRUZIONI IMPORTANTI PER L'USO E LA MANUTENZIONE.

CAUTELA: PER RIDURRE IL RISCHIO DI INCENDI O SHOCK ELETTRICO, NON PONETE IL TELEVISORE

VICINO A SORGENTI DI UMIDITA'. NON UTILIZZATE DETERSIVI ABRASIVI CHE POSSANO GRAFFIARE

O ROVINARE LO SCHERMO LCD. EVITATE IL CONTATTO CON OGGETTI CHE POSSANO GRAFFIARE LO SCHERMO LCD.

NOTA: NON SIETE AUTORIZZATI AD EFFETTUARE DA SOLI LA MANUTENZIONE, POICHE' POTREBBE

PORTARE A FERITE O A DANNI AL PRODOTTO. FATE RIFERIMENTO PER LA MANUTENZIONE ALLA

LINEA DI AIUTO DEL CLIENTE.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che questo apparecchio TV mod. LE39M600SF,LE46M600SF,LE50M600SF.

è stato fabbricato nell' Únione Europea e risponde alle prescrizioni dell' art. 1 del DM 26.03.92 ed a quelle dell'

art. 2 comma 1 del D.M. 28.08.95 n.548. Haier Europe Trading,

Via de Cristoforis, 12 - I 21100 Varese (Italy) VAT IT02607360126

NOTIFICHE DI SICUREZZA

Avviso: Per ridurre il rischio di shock elettrici, non rimuovete il coperchio (o il retro). Non vi sono parti a cui l'utente possa fare manutenzione da solo all'interno. Per tutta la manutenzione fate riferimento a personale di servizio qualificato.

Avviso: per ridurre il rischio di shock elettrico, non esponete quest'unità a pioggia o umidità.

Non esponete l'apparecchio all'acqua (gocciolamenti o schizzi), e nessun oggetto riempito con liquidi, come i vasi, dovrebbe essere posizionato sull'apparecchio.

Tenete il prodotto lontano dalla luce diretta del sole e da fonti di calore come radiatori o fornelli.

Non bloccate le aperture di ventilazione. Gli slot e le aperture sull'unità devono ventilare. Le aperture non devono mai essere bloccate posizionando il prodotto su cuscini, divani o altre superfici simili.

Non posizionate l'unità su un carrello, sostegno, scaffale, tripode, braccio o tavolo instabile. L'unità potrebbe cadere, causando danni.

Non posizionate oggetti pesanti o affilati sullo schermo o sulla cornice.

Scollegate l'alimentatore dalla presa quando l'unità non è in uso.

Si deve fare attenzione agli aspetti ambientali perlo smaltimento delle batterie.

AVVISO: Le batterie (batteria, batterie o pacco batterie) non devono essere esposte a calore eccessivo come luce diretta del sole, fuoco o simili.

Avvertenza: Per evitare qualsiasi danno dausato dalla caduta del prodotto, si prega di posizionarlo su una superficie orizzontale.

PRECAUZIONE: Quando l'apparecchio è sottoposto a scariche elettrostatiche, può avere dei malfunzionamenti e deve essere resettato dall'utente.

Questo marchio indica che questo prodotto non dev'essere smaltito con la spazzatura casalinga in tutta Europa. Per prevenire possibili danni all'ambiente o alla salute umana per lo smaltimento incontrollato, riciclate responsabilmente per promuovere l'utilizzo sostenibile delle materie prime. Per gettare il vostro dispositivo usato, fate uso dei sistemi di raccolta o contattate il rivenditore dove il prodotto è stato acquistato. Loro potranno ritirare il prodotto per riciclarlo in modo sicuro per l'ambiente.

AVVISI E CAUTELA

Avviso:

Sono utilizzati alti voltaggi nell'operatività del televisore. Non rimuovete il retro del cabinet dal teleuisore. Per la manutenzione fate riferimento solo a personale di servizio qualificato.

Avviso:

Per prevenire il rischio di shock elettrico, non esponete il televisore a pioggia o umidità.

Avviso:

Non lasciate cadere o spinete oggetti negli slot e aperture del televisore. Non lasciate cadere alcun tipo di liquidi su di esso.

Cautela:

Non bloccate i fori di ventilazione sul retro. Un'adeguata ventilazione è essenziale per prevenire guasti ai componenti elettrici.

Cautela:

Non bloccate il cavo di alimentazione sotto il televisore.

Cautela:

Non state vicino, non appoggiatevi, né spinete all'improvviso il televisore o il suo supporto. Fate particolarmente attenzione ai bambini. Se dovesse cadere potrebbe causare serie ferite.

Cautela:

Non posizionate l'unità su un carrello, sostegno, scaffale o tavolo instabile. Se dovesse cadere potrebbe causare serie ferite alle persone e danni al televisore stesso.

Cautela:

Quando il televisore non viene utilizzato per un lungo periodo di tempo, è consigliabile scollegare il cavo di alimentazione dalla presa AC.

Distanze minime

Cautela:

Se il televisore dev'essere integrato in un mobile o in uno spazio chiuso, devono essere mantenute le distanze minime. Tra l'apparecchio e l'alloggiamento.Il calore nel mobile potrebbe ridurre la vita del vostro televisore e potrebbe essere pericoloso.

IT

02 INTRODUZIONE

ATTENZIONE

Non alterare mai alcun componente all'interno della TV o nessun altro controllo di regolazione non descritto in questo manuale. Tutte le TV LED sono apparecchiature elettroniche ad alta tensione.

Quando si toglie la polvere o qualsiasi goccia d'acqua dallo SCHERMO o dalla STRUTTURA o intorno a pulsanti o connettori, il cavo di alimentazione deve essere rimosso dalla presa di alimentazione.

Pulire la TV con un panno morbido, asciutto e senza polvere.

Durante i temporali, scollegare il cavo di alimentazione e l'antenna per prevenire il danneggiamento della TV e di qualsiasi altro dispositivo collegato ad essa.

Tutte le riparazioni a questa TV devono essere effettuate solo da personale qualificato per l'assistenza della TV.

INSTALLAZIONE

*Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

*L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

*Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

*Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

*Non coprite le aperture di ventilazione quando utilizzate il televisore.

Caratteristiche principali

① Utilizzabile come televisore, terminale video, monitor PC.

② Alta luminosità, ampio angolo di visuale.

③ Interfaccia HDMI e SCART

④ NICAM;

⑤ Time shift

Parametri principali

Schermo	39"	46"	50"
Sistema TV	PAL-B/G, I, D/KSECAM-B/G,D/K,LDVB-T,DVB-C,DVB-S2
Sistema segnale video	PAL/SECAM/MPEG2/MPEG4/H.264
Numero di canaliMemorizzabili	5000(DVB-S2);510(DTV);100(ATV)
Alimentazione:	100-240V~50/60Hz78W	100-240V~50/60Hz100W	100-240V~50/60Hz120W
Potenza in uscita audio	2 x 10W
Terminali	Analogico RGB(PC)x1,PC audio x 1High-Definition Multimedia Interface (HDMI) x 2 / MHL x 1Ingresso composito x 1Ingresso USB x 1YPbPr x1SCART x 1LNB IN x 1Cl x 1RF Co-Ax x 1Cuffiax 1COASSIALEx 1
Definizione orizzontale(Linea TV)	Ingresso video composito>=350YPbPr >=400

IT-5 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

PC

MODALITÀ SUPPORTATA

	RISOLUZIONE	V. Freq. (Hz) H. Freq. (KHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 1366x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

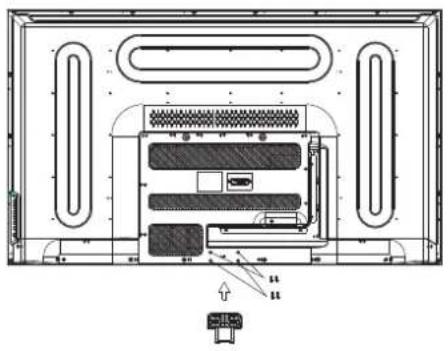

Istruzioni di assemblaggio della base di sostegno

1. Posizionate il televisore con lo schermo rivolto verso il basso su una superficie piana. Posizionare il pilastro di base sulla parte inferiore del televisore.

2. Fissate il fondo stringendo saldamente le viti sul sostegno.

NOTE DI INSTALLAZIONE

Posizionate il televisore in una stanza dove la luce non colpisca direttamente lo schermo.

L'oscurità totale o i riflessi sullo schermo possono causare affaticamento oculare. Si raccomanda un'illuminazione indiretta e soffusa per una visione confortevole.

Nota: si prega di non ruotare questo TV.

Lasciate abbastanza spazio tra il televisore e il muro per permettere la ventilazione.

Evitate luoghi eccessivamente caldi per prevenire eventuali danni al cabinet o guasto prematuro dei componenti.

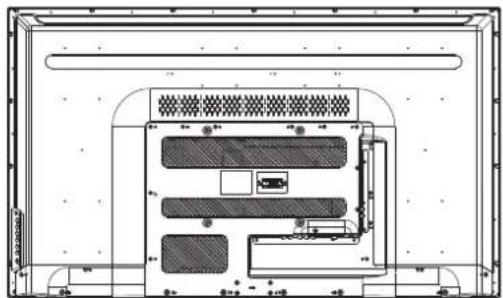

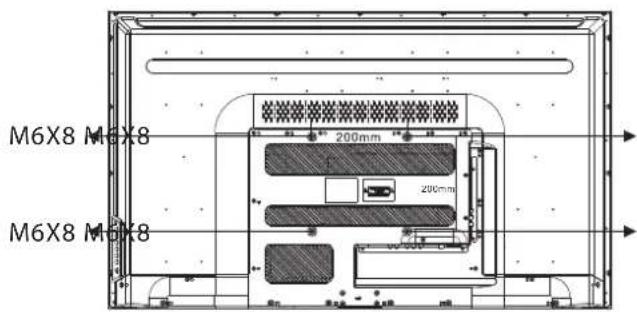

LINEE GUIDA PER L'INSTALLAZIONE A MURO

Questo televisore può essere montato a muro come segue:

1. Posizionate il televisore LED LCD su unasuperficie stabile. Posizionate un panno morbido sulla parte anteriore dello schermo per proteggerlo da qualunque danno.

1. Utilizzate le quattro viti fornite per fissare il televisore su un braccio di sostegno a muro (non incluso) attraverso i quattro fori standard VESA sul retro del televisore.

M6X8 M6X8 200mm 200mm M6X8 M6X8

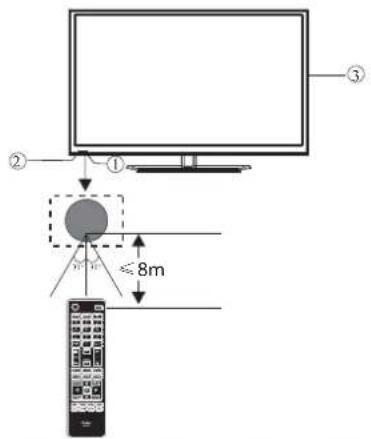

Controlli del pannello anteriore

1 Sensore del telecomando.

2 Indicatori LED:

ROSSO: STAND BY.

3 Tastierino

1	SORGENTE	Visualizza il menù delle sorgenti in ingresso.
2	MENU	Visualizza il Menù principale
3	CH+/CH-	In modalità TV, premete i tasti CH+ o CH- per andare al canale successivo o precedente.In modalità MENU, premete CH+ o CH- per selezionare gli oggetti.
4	VOL+/VOL-	Controllo del volume audioIn menù, regola l'oggetto selezionato.
5	STANDBY	STANDBY

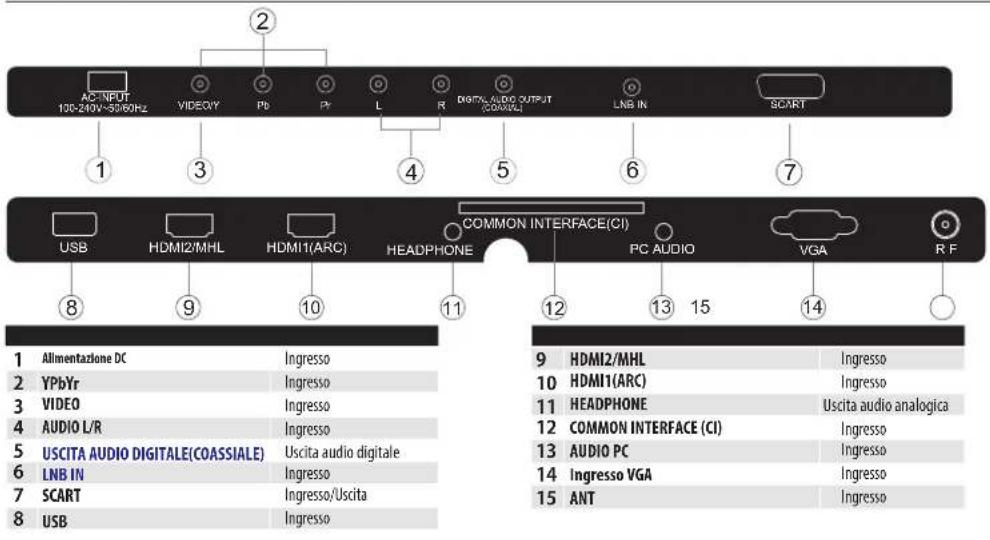

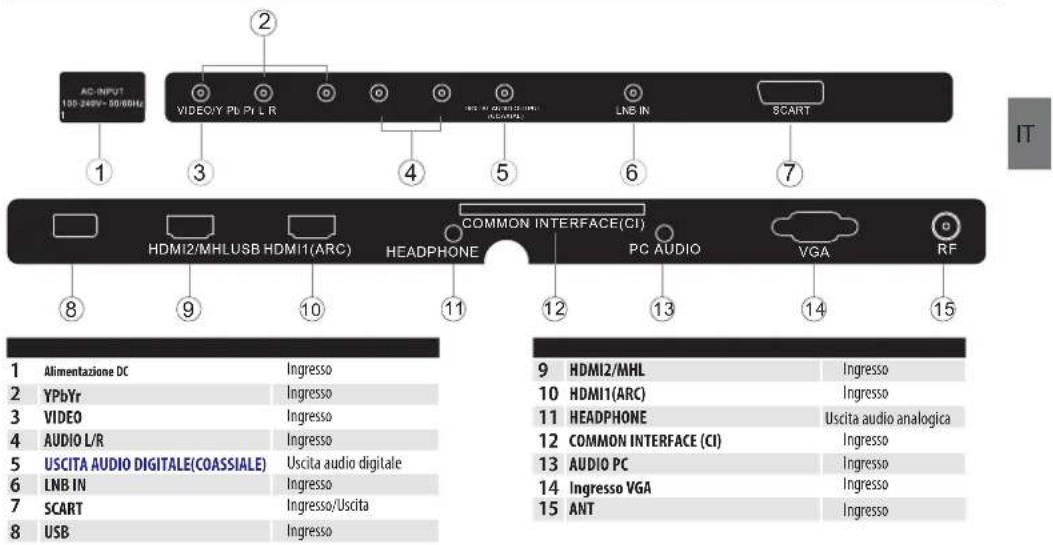

Prese sul retro/sul lato(39",50")

AC INPUT 100-240V~50/60Hz VIDEOY Pb Pr L R DIGITAL AUDIO OUTPUT (COASSIALE) LNB IN SCART 1 3 4 5 6 7 USB HDMI2/MHL HDMI1(ARC) COMMON INTERFACE(CI) PC AUDIO VGA R F 8 9 10 11 12 13 14 1 Allimentazione DC Ingresso 2 YPbYr Ingresso 3 VIDEO Ingresso 4 AUDIO L/R Ingresso 5 USCITA AUDIO DIGITALE(COASSIALE) Uscita audio digitale 6 LNB IN Ingresso 7 SCART Ingresso/Uscita 8 USB Ingresso 9 HDMI2/MHL Ingresso 10 HDMI1(ARC) Ingresso 11 HEADPHONE Uscita audio analogica 12 COMMON INTERFACE (CI) Ingresso 13 AUDIO PC Ingresso 14 Ingresso VGA Ingresso 15 ANT Ingresso

IT-9 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

Prese sul retro/sul lato(46")

AC-INPUT 100-240V- 00/60Hz VIDEO/ Y P/L R LNS IN SCART HDMI2/MHLUSB HDMI1(ARC) COMMON INTERFACE(CI) PC AUDIO VGA RF HEADPHONE 8 9 10 11 12 13 14 15 1 Alimentazione DC Ingresso 2 YPbYr Ingresso 3 VIDEO Ingresso 4 AUDIO L/R Ingresso 5 USCITA AUDIO DIGITALE(COASSIALE) Uscita audio digitale 6 LNB IN Ingresso 7 SCART Ingresso/Uscita 8 USB Ingresso 9 HDMI2/MHL Ingresso 10 HDMI1(ARC) Ingresso 11 HEADPHONE Uscita audio analogica 12 COMMON INTERFACE (CI) Ingresso 13 AUDIO PC Ingresso 14 Ingresso VGA Ingresso 15 ANT Ingresso

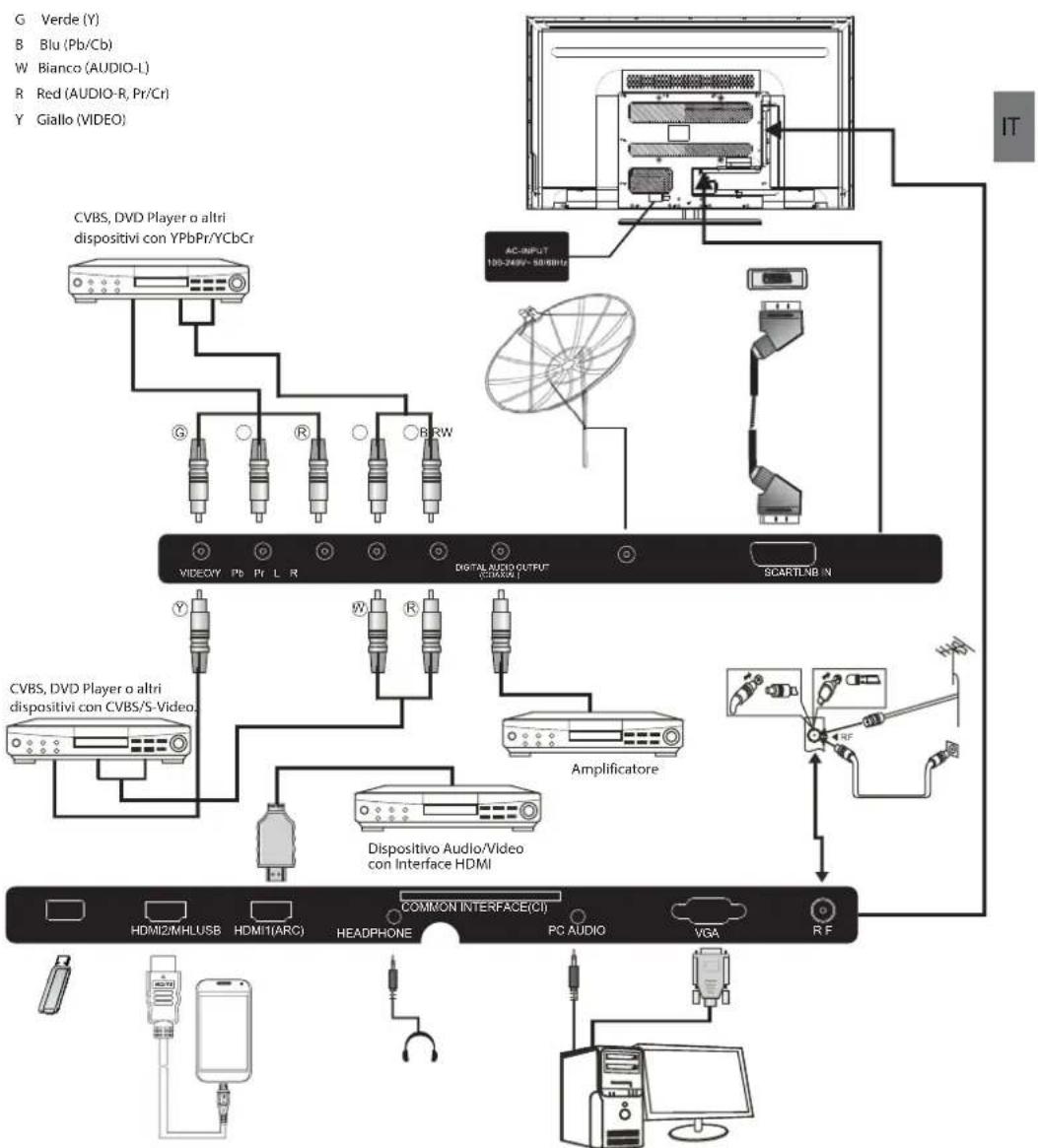

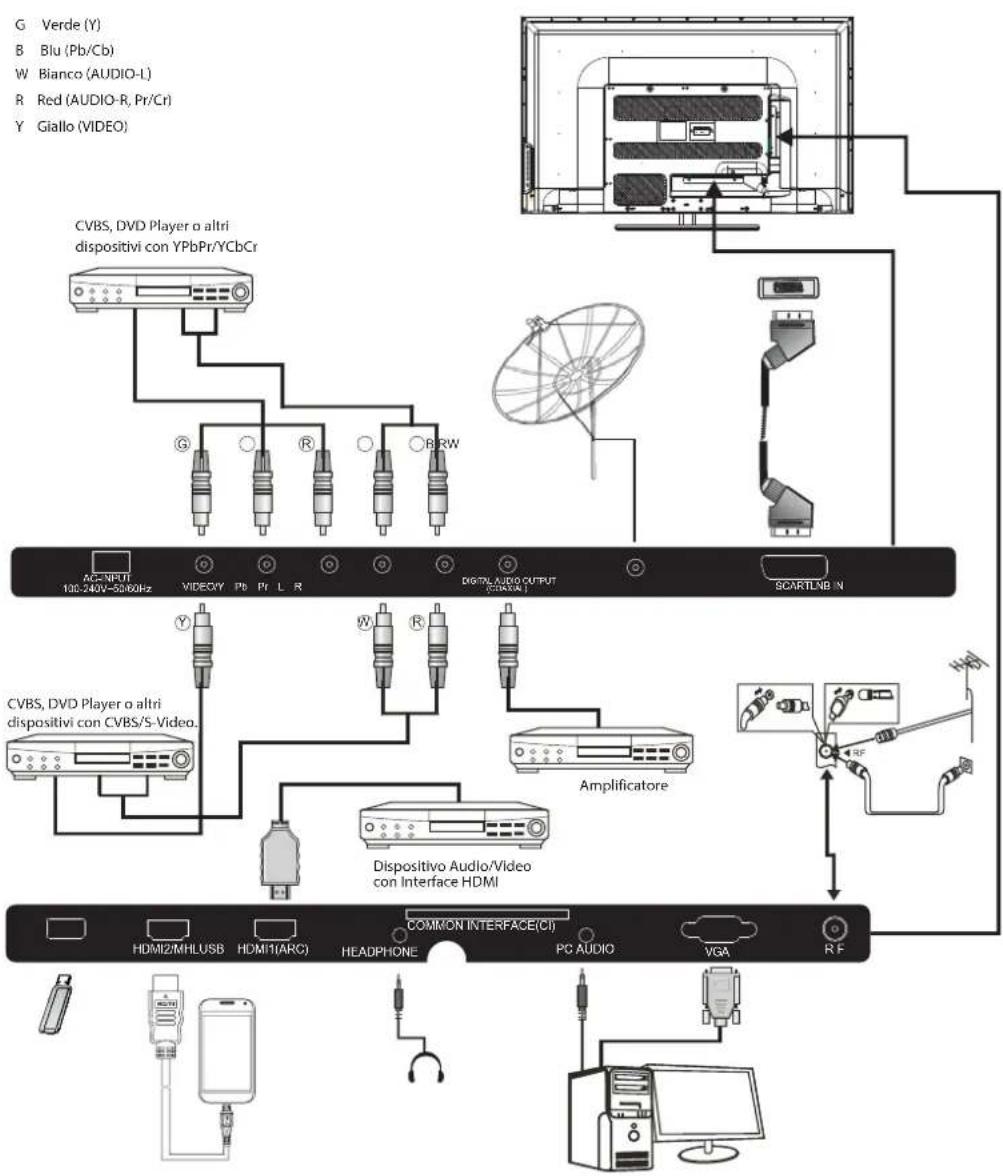

Collegamento alla propria TV Haier(39",50")

G Verde (Y) B Blu (Pb/Cb) W Bianco (AUDIO-L) R Red (AUDIO-R, Pr/Cr) Y Giallo (VIDEO) CVBS, DVD Player o altri dispositivi con YPbPr/YCbCr AC-NPTT 130-240V-50/60Hz VIDEOY Pb Pr L R DIGITOL AUDIO OUTPUT (28KVA) SCARTLNB N CVBS, DVD Player o altri dispositivi con CVBS/S-Video. Dispositivo Audio/Video con Interface HDMI HDMI2/MHLUSB HDMI1(ARC) HEADPHONE PC AUDIO VGA RF COMMON INTERFACE(CI)

IT-11 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

Collegamento alla propria TV Haier(46")

Collegamento alla propria TV Haier

Collegamento di lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop

Ci sono molte opzioni di collegamento di un lettore DVD / ricevitore satellitare / ricevitore set top box cavo / console giochi / PC o laptop alla propria TV.

Opzione 1 SCART

Collegare un cavo SCART (non fornito) dalla presa SCART della TV al lettore DVD ricevitore set top box o console giochi.
2 Per selezionare il dispositivo collegato con il cavo SCART premere il pulsante SOURCE sul telecomando e usare i tasti ▲ per selezionare SCART e premere il pulsante OK.

Nota: La TV avrà come impostazione predefinita la connessione SCART quando la TV è accesa.

Opzione 2 HDMI

Se il dispositivo che si desidera collegare è acceso, prima spegnerlo.
Collegare un cavo HDMI (non fornito) dalla presa HDMI della TV al lettore DVD ricevitore set top box o console giochi.
3 Accendere il dispositivo che si desidera collegare alla TV.
Per selezionare il dispositivo collegato con il cavo HDMI premere il pulsante SOURCE sul telecomando e usare i tasti ▲ per selezionare HDMI e premere il pulsante OK.

Opzione 3 AV Audio Visual

(Giallo/Bianco/Rosso)

1 Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
2 Collegare i cavi AV (non forniti) dalle prese Video (giallo) e Audio (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.
8 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti ▲ per selezionare AV e premere il pulsante OK.

Opzione 4 COMPONENT

(Verde/Blu/Rosso) + (Bianco/Rosso)

Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
Collegare i cavi (non forniti) dalle prese COMPONENT IN Y, Pb, Pr (verde, blu, rosso) e L-Audio-R (bianco, rosso) sulla TV al lettore DVD, alla console giochi ecc.
8 Per selezionare il dispositivo collegato con il cavo AV premere il pulsante SOURCE sul telecomando e usare i tasti ▲▼selezionare YPbPr e premere il pulsante OK.

Opzione 5 VGA (15pin Sub-D)

Collegare un cavo VGA (non fornito) dalla presa VGA sulla TV al PC / Laptop.
2 Per selezionare il PC / Laptop collegato con il cavo VGA premere il pulsante SOURCE sul telecomando e usare i tasti ▼▲ per selezionare PC e premere il pulsante OK.

Nota: VGA è solo video. Per audio dal proprio PC/Laptop è necessario collegare un cavo separato da PC Audio (jack 3,5 mm) alla presa cuffia su proprio PC/Laptop (jack 3,5 mm)

Opzione 6 USB

1 Alla TV può essere collegata la maggior parte delle chiavette USB e possono essere utilizzate anche alcune fotocamere digitali. 2 Collegare la chiavetta USB (non fornita) o un cavo USB (non fornito) alla TV.
3 Per selezionare il dispositivo USB collegato alla TV, premere il pulsante SOURCE sul telecomando e usare I tasti ▼▲per selezionare USB e premere il pulsante OK.

Nota 1: Sono supportati solo file *jpg e *.mp3, altri tipi di file non sono garantiti e possono non funzionare. Nota 2: iPhone e iPod Apple non sono compatibili con la TV.

Nota 3: Quando si collega un dispositivo alla connessione USB, tenere la lunghezza del cavo USB più corta possibile.

Option 7 USCITA CUFFIA

Inserire lo spinotto della cuffia nella presa cuffia sulla TV. Gli altoparlanti della TV ora sono silenziati. In alternativa, se necessario è possibile anche collegare altoparlanti esterni.

COASSIALE è un collegamento audio digitale utilizzato per collegare dispositivi audio, ad esempio home theat er e altri sistemi HIFI digitali su brevi distanze. Il segnale è trasmesso mediant e cavo coassiale con connettori RCA.

Assicurarsi che la TV e il dispositivo siano spenti prima di effettuare il collegamento.
Collegare i cavi AV (non forniti) dalla presa COASSIALE sulla TV al sistema audio Home Theater o sistema HiFi digitale ecc.

Option 9 MHL

Collegare i dispositivi che supportano la funzione MHL; funziona anche come presa input HDMI.

Option 10 LNB IN

Collegare il cavo del satellite con la porta LNB sul retro. Dopo di che, è possibile accendere il motore. Premere "Source" per passare in modalità DVB-S2 e avviare la ricerca dei canali.

COMMON INTERFACE

Lo slot Common Interface è progettato per accettare i moduli di Accesso Condizionale (CA) e le smart card per vedere i programmi della televisione a pagamenti e servizi aggiuntivi. Contattate il fornitore del servizio di Common Interface per avere più informazioni sui moduli e sulle sottoscrizioni. Notate che i moduli CA e le smart card non sono né forniti né accessori optional acquistabili da noi.

Avviso

- Spegnete il vostro televisore prima di inserire qualunque modulo nello slot Common Interface.

1 Inserite la CAM correttamente, quindi inserite la Smart Card nello slot CI posizionato sul lato del televisore.

2 Accendete il televisore ed esso visualizzerà il messaggio sottostante se il modulo CA viene identificato. Aspettate qualche momento perché la scheda si attivi.

Modulo CI inserito

3 Premete il tasto MENU quindi premete il tasto ▲▼ per selezionare l'opzione di informazione Cl.

Sintonizzazione automatica Sintonizzazione manuale DTV Sintonizzazione manuale ATV Modifica programma Informazioni segnale Informazioni CI OK Aggiornamento software (USB)

4 Vengolo visualizzate le informazioni dettagliate sulla scheda CI:
5 Premete il tasto OK per accedere al menù della scheda. Fate riferimento al modulo del manuale di istruzioni per i dettagli delle impostazioni.
6 Quando il modulo viene rimosso, il seguente messaggio apparirà sullo schermo.

Modulo CI rimosso

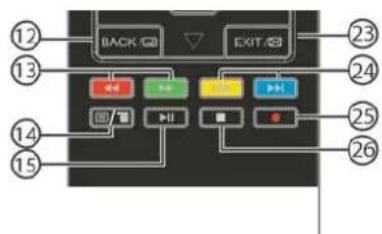

03 Telecomando

1 2 3 P:MODE S:MODE 1 2 3 + - 4 5 6 pH 7 8 9 pns 0 SLEEP VOL AUDIO P I/II SUBTITLE SD WORLD INFO/CD FAV/Screen OLIST/RS MENU/GUIDE/CI OK BACK EXIT/RS HAier UTAILE 16 17 18 19 20 21 22 23 24 25 26

Pulsante Descrizioni

1	(Accensione)	Premere per accendere o spegnere il televisore.
2	S.MODE	Premere per selezionare la modalità audio.
3	P.MODE	Premere per selezionare la modalità immagine.
4	0-9	Premere per immettere un numero di canale o la password.
	Q.VIEW	Premere per passare all'ultimo canale visualizzato.
	SLEEP	Premere per impostare il timer di spegnimento.
5	VOL +/-	Premere per regolare il volume.
6	(Muto)	Premere per impostare il suono su spento o acceso.
	AUDIO(I/II)	Premere per selezionare Mono, Nicam stereo per il canale ATV. Selezionare la lingua audio per il canale DTV.
7	SUBTITLE	Premere per attivare o disattivare i sottotitoli.
8	FAV/∅	Premere per aprire un elenco dei canali preferiti. In modalità Televideo, premere per tenere una pagina.

9	SCREEN	Premere per modificare le proporzioni dell'immagine.
10	MENU/☐	Premere per aprire il menù su schermo. In modalità Televideo, premere per aprire la pagina indice.
11	▲▼◀▶	Premere per spostarsi nel menù su schermo.
		Premere per confermare una selezione.OK
12	BACK/☐	Premere per tornare allo schermo precedente.In modalità Televideo, premere per entrare in modalità mix.
13	◀(indietro)▶▶ (avanti)	Premere per andare avanti veloce o riavvolgere. riproduzione in modalità multimediale.
14	≡/≡	In modalità televideo, premere per aprire o chiudere la pagina televideo. Premere per far apparire il menu principale in modalità MHL, per esempio il menu APP.
15	▶(riproduzione/pausa)	Premere play/pausa in modalità multimediale.
16	SOURCE	Premere per aprire l'elenco delle sorgenti di ingresso
17	♡	Premere per lanciare la modalità HDMI2/MHL.
18	P ≈/≈	Premere per cambiare il canale.
19	INFO/☐	Premere per visualizzare le informazioni relative al canale.In modalità televideo, premere per mostrare le informazioni nascoste.
20	3D WORLD	Questi modelli non supportano la funzione 3D.
21	CH.LIST/☐	Premere per aprire l'elenco dei canali. In modalità televideo, premere per cambiare l'immagine in cima in basso o completa.
22	GUIDE /☐	Premere per visualizzare la guida elettronica dei programmi in modalità TV. Premere per entrare nella sottopagina televideo.
23	EXIT/☐	Premere per chiudere il menù su schermo. In modalità Televideo, premere per nascondere il testo.
24	◀(precedente)▶▶(successivo)	Premere per selezionare il file precedente o successivo.
25	●(REC)	Premere per registrare il programma TV che si sta guardando in modalità DTV.
26	■(internuzione)	Premere per arrestare la riproduzione multimediale.

Installate le batterie nel telecomando

1. Rimuovete il coperchio delle batterie.
2. Inserite le 2 AAA da 1.5V assicurandovi che la polarità (+ o -) delle batterie corrisponda alla polarità segnata all'interno dell'unità.
3. Riposizionate il coperchio delle batterie. Sostituite le batterie quando il televisore mostra i seguenti sintomi: L'operatività è instabile o casuale.
   A volte il televisore non funziona con il telecomando.

Nota:

1) Sono raccomandate le batterie alcaline.

2) Rimuovete le batterie esaurite o se il telecomando non è utilizzato per lungo tempo.

TELETEXT (televideo)

Il Televideo è un sistema di informazioni trasmesso da certi canali che può essere consultato come un quotidiano. Offre anche l'accesso ai sottotitoli per gli spettatori con problemi di udito o che non hanno familiarità con il linguaggio della trasmissione (reti via cavo, canali via satellite etc.)

Premendo:	Otterrete:
TEXT (televideo):	Si usa per attivare o uscire dalla modalità TELEVIDEO II sommario appare con una lista di oggetti accessibili. Ogni oggetto ha un numero di pagina corrispondente a tre cifre. Se il canale selezionato non trasmette televideo, verrà visualizzata l'indicazione 100 e lo schermo rimarrà vuoto (in questo caso, uscite dal televideo e selezionate un altro canale).
SELEZIONARE UNA PAGINA	Inserite il numero della pagina richiesta utilizzando i tasti numerici o Su e Giù. Esempio: pagina 120, inserite 120. Il numero è visualizzato in alto a sinistra, il contatore gira e quindi viene visualizzata la pagina. Ripetete l'operazione per vedere un'altra pagina. Se il contatore continua a cercare, significa che quella pagina non è trasmessa. Selezionate un altro numero.
ACCESSO DIRETTO AGLI OGGETTI.	I colori sono quelli visualizzati in fondo allo schermo. I quattro tasti colorati sono utilizzati per accedere agli oggetti o alle pagine corrispondenti. Le aree colorate lampeggiano quando l'oggetto o la pagina non sono disponibili.
INDICE:	Permette di tornare fa tornare alla pagina dei contenuti (di solito pagina 100)
SOTTO PAGINA	Certe pagine contengono sotto pagine che sono visualizzate automaticamente successivamente. Questo tasto su usa per interrompere o riprendere l'acquisizione della sotto pagina. L'indicazione appare in alto a sinistra.
HOLD	Per fermare l'immagine.
REVEAL	Per visualizzare o nascondere le informazioni nascoste (soluzioni dei giochi).
MIX	Televideo, programmi, immagini vengono mostrati insieme.
ESCI	Uscire da televideo.
DIMENSIONE	Passare l'immagine in alto, in basso, a schermo pieno.

04 OPERATIVITÀ

Guida all'installazione

La guida installazione compare solamente alla prima accensione o dopo il reset generale.

Seleziona una lingua QSD Deutsch French English Italiano Spanish Nederlands OK

Password Immettere la vecchia password * * * * Immettere la nuova password □ Confermare nuova password □

1). Premere i pulsanti ◀▶▲▼ per navigare nel menu e modificare le impostazioni. Premere il pulsante OK per confermare. Selezionare la lingua desiderata da visualizzare sul menu.

Selezionate la vostra lingua mostrato a video.

Nota: la password di default è 0000.

Modalità CASA o NEGOZIO

1. Quando l'apparecchio è acceso per la prima volta, mostrerà il menù di configurazione dell'inizializzazione. Dopo che la lingua OSD è impostata, l'utente può scegliere tra le modalità "negozio" e "casa". Quando lo schermo mostra il seguente menù di impostazione e il cursore rimane sulla scelta "modalità casa", premere ▶▶ per regolare, e "OK" per entrare nel menù.

Se si sceglie "modalità negozio", sarà visualizzato il seguente menù.

Scegliere "OK" per entrare nel successivo menù rapido.

Scegliere "Annulla" per tornare al menù di configurazione dell'inizializzazione, e il cursore starà in "modalità casa". Scegliero per andare sul menù successivo a scegliere il paese.

2). Premere I pulsanti ▲▼ per selezionare DVB-T/DVB-C/ e QVB-4 premere il pulsante OK per confermare.

DVB SELEZIONA TIPO DVB-T DVB-C DVB-S2

a.Se si seleziona DVB-T, il passo successivo è selezionare il tipo di sintonia e il paese, quindi premere il pulsante OK per avviare la.

Tipo di sintonizzazione < DTV+ATV > Germania Italia Norvega Grecia Lussemburgo Polonia Unghena Paesi bassi Portogallo MENU OK

b. Se si seleziona DVB-C, il passo successivo è configurare il sistema DVB-C come (tipo di scansione /Frequenza/ID Rete/Simbolo (KS/S), quindi premere il pulsante OK per accedere al menu di selezione del tipo di sintonia e del paese, questo passo è lo stesso del DVB-T, selezionare il tipo di sintonia (DTV/ATV).

Scegliere il paese giusto, premere il pulsante OK per avviare la sintonizzazione.

DVB-C Menu scansione Scansione tipo Completo Frequenza 610000 ID rete Auto Simbolo(ks/s) Auto OK MENU

c. Se si seleziona DVB-S2, è possibile scegliere di caricare la lista dei canali DVB-S2 predefinita o selezionare per avviare una nuova ricerca dei canali.

3). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a dldisplayimodistrerà il progresso della sintonizzazione e il numero di canali trovati.
4). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.
5). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Sintonizzazione canale TV : 1 Programma(I) DTV : 0 Programma(I) Radio : 0 Programma(I) Datl : 0 Programma(I) 36%... 668.75MHz (TV)

6)

Congratulazioni!! Configurazione Iniziale terminata. Divertilevi con il vostro TV Haier Premere OK per Uscire

1. MENU CANALI

1.1) Sintonizzazione automatica (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▲▼ selezionare Auto Tuning e quindi premere il pulsante OK.

Sintonizzazione automatica OK Sintonizzazione manuale DTV Sintonizzazione manuale ATV Modifica programma Informazioni segnale Informazioni CI Aggiornamento software (USB)

3). Premere i pulsanti ▲▼per selezionare DVB-T/DVB-C/DVB-S2 Premere DVB-T e quindi premere il pulsante OK per confermare.

DVB SELEZIONA TIPO DVB-T DVB-C DVB-S2

4). Nel meni Tipo di sintonizzazione, premere I pulsanti ▶ per selezionare ATV / DTV / DTV + ATV. Premere il pulsante ▼ e quindi premere I pulsanti ▶ ▲ ▼ per selezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

Tipo di sintonizzazione < DTV+ATV > Germania Italia Norvegia Grecia Luasemburgo Polonia Ungheria Paesi bassi Portogallo MENU OK

5). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a allisplayrmobstrerà il progresso della sintonizzazione e il numero di canali trovati.
6). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ← per selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.
7). Dopo il completamento della sintonizzazione, I sono organizzati in un ordine preimpostato. Se si desidera canali saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

OPERATIVITÀ

Sintonizzazione canale TV : 1 Programma(I) DTV : 0 Programma(I) Radio : 0 Programma(I) Dati : 0 Programma(I) 36%... 668.75MHz (TV)

1.2) Sintonizzazione automatica (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▲▼ per selezionare Auto Tuning e quindi premere il pulsante OK.

Sintonizzazione automatics OK Sintonizzazione manuale CADTV Sintonizzazione manuale ATV Modifica programma Informazioni segnale Informazioni CI Aggiornamento software (USB)

3). Premere i pulsanti selezionare DVB-T/DVB-C / DVB-5 di premere il pulsante OK per confermare.

DVB SELEZIONA TIPO DVB-T DVB-C DVB-S2

4).Premere i pulsanti ▲▼ per selezionare Tipo di scansione/Simbolo (Ks/S) e quindi premere il pulsante OK per confermare.

DVB-C Menu scansione Scansione tipo Completo Frequenza 610000 ID rete Auto Simbolo(ks/s) Auto OK MENU

5). Nel menu Tipo di sintonizzazione, premere i pulsanti ▶r selezionare ATV / DTV / DTV + ATV. Premere il pulsante ▶ quindi premere i pulsanti ▶per▲slezionare il paese in cui si utilizzerà la TV. Premere il pulsante OK per confermare.

Tipo di sintonizzazione < DTV+ATV > Germania Italia Norvegla Grecia Lussemburgo Polonia Ungberia Pietali bassi Portogallo MENU OK

6). La sintonizzazione dei canali inizia. Questa operazione può richiedere fino a al displayato ostrerà il progresso della sintonizzazione e il numero di canali trovati.

7). Se si vuole saltare la sintonizzazione ATV, premere il pulsante MENU per interrompere la sintonizzazione in corso. Apparirà una finestra a comparsa, premere il pulsante ♦er selezionare YES per confermare. Si passerà direttamente alla sintonizzazione DTV. È possibile ripetere il passo precedente se si desidera saltare la sintonizzazione DTV. Un promemoria di installazione apparirà alla successiva accensione della TV.

8). Dopo il completamento della sintonizzazione, i canali sono organizzati in un ordine preimpostato. Se si desidera saltare canali, modificare l'ordine preimpostato o rinominare i canali, selezionare Programme Edit nel menu Channel.

Sintonizzazione canale TV : 1 Programma(I) DTV : 0 Programma(I) Radio : 0 Programma(I) Dati : 0 Programma(I) 36% .. 668.75MHz (TV)

NOTA:

Tutti i canali inclusi ATV, DTV e Radio possono essere sintonizzati in un'unica volta, se il tipo di sintonia è DTV+ATV.

Tutti i canali salvati verranno cancellati dopo la sintonizzazione automatica.

Dopo la sintonizzazione automatica, il canale passerà al primo canale DTV.

1.3 Sintonizzazione automatica (DVB-S2)

1). Premere il tasto MENU e poi premere i tasti ▼▲ per selezionare il menù CHANNEL e quindi premere il pulsante OK.
2). Premere i tasti ▼▲ per selezionare Auto Tuning e quindi premere il pulsante OK.
3).Premere i tasti ▼▲ per selezionare DVB-T/DVB-C/DVB-S2. Selezionare DVB-S2 e quindi premere il pulsante OK per confermare.
4). Premere il tasto BLU per avviare una nuova ricerca dei canali; Premere il tasto Exit per saltare la ricerca dei canali e caricare la lista canali predefinita.

2.1) Sintonizzazione manuale DTV (DVB-T)

1). Premere il pulsante MENU e premere i pulsanti ▲▼ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti ▲▼ per selezionare DTV Manual Tuning e quindi premere il pulsante OK.

Sintonizzazione automatica Sintonizzazione manuale DTV OK Sintonizzazione manuale ATV Modifica programma Informazioni segnale Informazioni CI Aggiornamento software (USB)

3). Apparirà la schermata di Sintonizzazione manuale DTV. Premere i pulsanti per lelezionare il canale UHF desiderato e quindi premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5). Premere il pulsante EXIT per uscire dal menu.

Sintonizzazione manuale DTV VHF CH D Premere OK per cercare Cattivo Normale Buono

2. 2 ) Sintonizzazione manuale DTV (DVB-C)

1). Premere il pulsante MENU e premere i pulsanti ▲ per selezionare il menu CHANNEL e quindi premere il pulsante OK.
2). Premere il pulsanti▲▼ per selezionare CADTV Manual Tuning e quindi premere il pulsante OK.

Sintonizzazione automatica Sintonizzazione manuale CADTV DX Sintonizzazione manuale ATV Modifica programma Informazioni segnale Informazioni CI Aggiornamento software (USB)

3). Apparirà la schermata CADTV Manual Tuning. Premere i pulsanti ▲▼ per selezionare (Frequenza/Simbolo (ks/s/QAM tipo QAM) premere il pulsante OK per iniziare la ricerca di tale canale. Quando il segnale è stato sintonizzato, l'immagine e la potenza del segnale sarà visualizzata sullo schermo.
4). Premere il pulsante MENU per ritornare al menu principale.
5). Premere il pulsante EXIT per uscire dal menu.

Sintonizzazione manuale CADTV Frequenza 490000 Simbolo(ks/s) 6875 Tipo QAM QAM16 NESSUN SEGNALE Cattivo Normale Buona

3.Uso di DVB-S2

3.1 Prima installazione

Si prega di premere il tasto sorgente per accedere al menù di ingresso e i pulsanti d'uso/direzione per selezionare DVB-S2 e premere il tasto OK per confermare. La lista dei canali per ASTRA è già installata. Ora siete pronti per guardare la TV.

Nota:

Se si utilizzano diversi satelliti si prega di seguire le istruzioni delle impostazioni di sistema per impostare il satellite. Se si utilizza più di un satellite è necessario assegnare ai satelliti il corretto DiSeqC-LNB che viene utilizzato nel vostro impianto satellitare.

3.2 Gestione Satellite

Configurare le impostazioni dei satelliti. Lista dei satelliti: Premere ▼/▲ per selezionare il satellite, le cui impostazioni verranno mostrate a destra.

Tipo LNB: Premere ◀ /▶ /OK per visualizzare l'elenco dei tipi di LNB che viene visualizzato come frequenze dell'oscillatore locale. È inoltre possibile immettere la frequenza per utente singolo, doppio utente in fondo alla lista. Alimentazione LNB: Premere ◀ /▶ per impostare l'alimentazione LNB.

22K: Premere ◀ / ▶ per attivare o disattivare il 22K, che è impostato con auto quando Tipo LNB è oscillatore locale doppio.

OPERATIVITÀ

Toneburst: Attivare o disattivare il commutatore Toneburst.
DiSEqC1.0:	Selezionare la porta a destra fino a 4 per il giusto LNB.
DiSEqC1.1:	Selezionare la porta a destra fino a 16 per il giusto LNB.
Motorino:	Premere SINISTRA/DESTRA per selezionare DiSEqC1.2 o DiSEqC1.3.Quindi premere OK per visualizzare il menù per impostare la posizione.
DiSEqC1.2:	Spostare il motorino su una posizione giusta per bloccare il segnale.
DiSEqC1.3:	Muovere il motorino secondo le posizioni locali e satellitari.

Impostazioni motorino:	Selezionare DiSEqC e premere OK per aprire.
Sposta Auto:	Premere SINISTRA/DESTRA per iniziare a muoversi verso ovest/est.Esso verrà interrotto automaticamente quando il segnale è bloccato.
Sposta di continuo:	Premere SINISTRA/DESTRA per iniziare a muoversi verso ovest/est.Continuerà a muoversi fino a quando si arresta.
Sposta Passo [1]:	Premere SINISTRA/DESTRA per spostare solo di un passo.
Memorizza posizione:	Memorizzare la posizione attuale del motore.
Vai a posizione:	Premere SINISTRA/DESTRA per andare la posizione memorizzata.
Vai a riferimento:	Azzerare tutte le posizioni.
Vai a X:	Andare alla posizione calcolata dalle posizioni locali e satellitari.

3.2.1 Impostazioni satellite

Aggiungi satelliti: Premere ROSSO per aggiungere un nuovo satellite, in cui è necessario inserire una longitudine unica, e modificare il nome del satellite con la tastiera virtuale.

Modifica satelliti:Premere VERDE per modificare il satellite messo a fuoco.

Elimina satellite:Premere GIALLO per eliminare il satellite messo a fuoco.

Premere OK per confermare.

3.2.2 Transponder

Premere GUIDE per passare alla lista per mostrare i transponder del satellite messo a fuoco. Inoltre è possibile premere

GUIDE per tornare alla lista dei satelliti.

Aggiungi transponder: Premere ROSSO per aggiungere un nuovo transponder. Non si può salvare un TP esistente sotto lo stesso satellite.

Modifica transponder: Premere VERDE per modificare il transponder messo a fuoco. Non si può salvare un TP esistente sotto lo stesso satellite.

Elimina transponder:Premere GIALLO per cancellare il transponder messo a fuoco. Premere OK per confermare.

Scansione singolo transponder: Premere BLU per far apparire il menù delle impostazioni di scansione. Dopo aver configurato le impostazioni, premere OK per avviare la scansione.

Scansione multi-transponder: Premere OK per selezionare transponder con il segno "√", quindi premere BLU per far apparire il menù delle impostazioni di scansione. Dopo aver configurato le impostazioni, premere OK per avviare la scansione multi-transponder.

3.2.3 Ricerca dei canali

Scansione singolo Satellite: Premere BLU per far apparire il menù delle impostazioni di scansione.

Modalità di scansione: Premere ◄/▶ per selezionare l'impostazione predefinita, che permette la scansione dei transponder predefiniti integrati, Scansione cieca e Rete, che fa la scansione con il NIT attivo.

Cifrato: Premere ◀/▶ per selezionare tutti i canali e i canali FTA;

Tipo di servizio: Premere ◀/▶ per selezionare TUTTO, DTV o Radio. Premere OK per avviare la scansione con le impostazioni di cui sopra.

Scansione Multi-Satelliti: Premere OK per selezionare transponder con il segno "√", quindi premere BLU per far apparire il menù delle impostazioni di scansione. Dopo aver configurato come scansione satellite singolo, premere OK per avviare la scansione multi-satelliti.

3.3 Modifica programma

Per modificare le preferenze del programma (salta, preferiti, sposta o elimina), è necessario entrare nel menù Modifica programma.

Eliminare un Programma TV o radio

Selezionare il programma e premere il pulsante ROSSO per cancellare il canale.

Spostare un programma TV o radio

Selezionare il programma preferito e premere il pulsante GIALLO. Premere ▶/▶ per spostare il programma. Premere GIALLO di nuovo per confermare.

Salta Programma TV o Radio

Selezionare il programma che si desidera saltare, quindi premere il pulsante BLU. Viene visualizzato un simbolo di salto. Il programma è contrassegnato come saltato.

Impostare Programma preferito

Premere ▼/▲ per selezionare il programma, premere il tasto FAV, mostrerà ♥ sul lato destro del programma. Scegliere il programma FAV, premere nuovamente il tasto FAV, è possibile annullare il FAV♥ scomparirà. Una volta che il vostro gruppo preferito è stato creato, è possibile premere il tasto FAV per accedere velocemente ai propri canali preferiti.

3.4 Informazioni sul segnale

Mostra la qualità e la portata del segnale in base al canale selezionato.

3.5 Informazioni CI

Essa mostra informazioni circa la scheda CI che è collegata al televisore.

3.6 EPG (guida elettronica dei programmi)

L'EPG è una guida TV su schermo che mostra i programmi dei successivi sette giorni per ogni canale sintonizzato. Premere il pulsante GUIDE sul telecomando per accedere alla guida. Consente di visualizzare un elenco di tutti i programmi correnti.

Selezionare "Program Guide" e premere il tasto ◀ / ▶ per passare tra Ora/Canale.

È possibile utilizzare il tasto ▼/▲ per selezionare il programma preferito.

Ora: Una panoramica dei programmi viene visualizzata sulla trasmissione nella data selezionata all'ora attuale.

- Selezionare la visualizzazione "Date/Timer" e premere ◀ / ▶ per modificare la data.

Canale: Una panoramica viene visualizzata sulla trasmissione del canale selezionato il giorno che avete modificato prima. - Selezionare la visualizzazione del programma e premere ◀ / ▶ per cambiare il canale.

Ricorda: Usare il tasto BLU per aprire l'impostazione del promemoria. Premere "OK" per confermare le impostazioni di modifica. Le impostazioni effettuate vengono memorizzate nella lista dei programmi.

Registrazione: Usare il pulsante ROSSO per aprire le impostazioni di registrazione. Premere "OK" per confermare le impostazioni di modifica. Le impostazioni effettuate vengono memorizzate nella lista dei programmi.

Info: Usare il pulsante Verde per aprire le informazioni sulla trasmissione selezionata.

Programmazione: Usare il pulsante GIALLO per aprire l'elenco di pianificazione dalle vostre registrazioni e ricordare le impostazioni. Selezionare gli elementi che possono essere cancellati con il pulsante "ROSSO".

4) Sintonizzazione manuale ATV:

Potete cambiare il sistema sonoro per ricercare nei canali analogici e affinare la sintonizzazione dei canali, quindi archiviare i canali selezionati.

NOTA:

Premete il tasto rosso del televideo per archiviare i canali dopo la sintonizzazione manuale

Sintonizzazione manuale ATV < Salva in 1 > < Sistema BG > < CH corrente 1 > < Carca > < Sintonia fine > Frequenza 424.25 MHz SALVA MENU

5). Modifica programma

Potete cancellare, rinominare, spostare, saltare, mettere tra i preferiti qualunque canale.

Cancella

Premendo il tasto rosso, il programma evidenziato dal cursore sarà cancellato.

Rinomina

Può rinominare solo i programmi ATV.

Spostate il cursore sul programma, premete il tasto verde del televideo per rinominare il programma.

Premete ▲scegliere la lettera. Premete per spostare il cursore.

Premete il tasto MENU per uscire dalla finestra di modifica. Premete EXIT per uscire dal menù.

Nota: I nomi dei programmi ATV possono essere al massimo di 5 lettere.

Sposta

Utilizzate i tasti freccia per selezionare il canale che volete spostare. Quindi premete il tasto Giallo per selezionare la funzione Sposta. Una volta attivato, utilizzate i tasti freccia per spostare e quindi premete OK per confermare.

Salta

Premete ▲▼ per scegliere il programma, premete il tasto blu del televideo per saltare il programma. Verrà visualizzato 🌐 sul lato destro del programma. Scegliete il programma saltato, premete di nuovo il tasto blu, per annullare il salio del canale. L'immagine 🌐 sparirà.

Preferiti

Premete▲▼ per scegliere il programma,premete il tasto FAV, visualizzera ♥sul lato destro del programma. Scegliete il programma preferito, premete di nuovo il tasto FAV, potrete annullare la selezione del canale preferito, l'immagine ♥sparirà.Una volta che avrete creato il gruppo dei preferiti, potete premete il tasto FAV per accedere rapidamente al vostro canale preferito.

6). Informazioni Cl: (opzionale):

Questo menù può visualizzare le informazioni della scheda CI.

2. Menù immagini

Il secondo elemento del MENU è il PICTURE MENU (menù immagine). Potete regolare qui l'effetto delle immagini, come contrasto, luminosità, etc.

Modalità immagine Exo Standard Mark Visit Unique TEMPERATURA COLORE FORMATO REDURIONE TUMORE SICHERO ACURO 2019

NOTA:

1). Tint (tinta) è disponibile solo in sistema NTSC. 2). Ci sono quattro modalità di temperatura colori che possono essere selezionate: medio, caldo, freddo, utente. 3). Lo schermo è disponibile solo in modalità PC, dove si può regolare la posizione orizzontale, la posizione verticale, la dimensione e la fase.

3. Menù audio

Il terzo oggetto del MENU è il SOUND MENU (menù audio) Potete regolare qui l'effetto audio, come alti, bassi, bilanciamento etc.

Modalità audio Standard Muscat Audio Sport Lite Bilanciamento Volume auto Suono surround COAXIAL MODE Interrustore AD

Nota:

Volume automatico: disponibile solo quando il volume del segnale in ingresso è troppo alto o distorto.

4. Menù orario

Il quarto oggetto del menù è il TIME MENU (menù orario). Potete regolare l'ora, gli orari di accensione e spegnimento automatico, il timer di spegnimento automatico, etc.

Onovo Onario Off Open On Timer automaticogagement Spectrimento automaticos Fase stereo

NOTA:

Se entro 15 minuti il televisore non riscontra segnale, il televisore si spegnerà automaticamente, se l'Auto Sleep è attivo. L'ora può essere presa automaticamente dal sistema DTV.

5. Menù opzioni

Il quinto oggetto del MENU è l'OPTION MENU (menù opzioni) Potete regolare il OSD language (lingua OSD), Audio language (Lingua audio), Subtitle language (lingua sottotitoli) etc.

Lingua OSD OCR Lingua OSD Lingua solidati File system IFR Rinatoria importanti prastafinta Spergimento automatico (4 one) Modalità case/negoci HDMI CEC OCR

Spegnimento automatico

1. Se dopo 4 ore dall'accensione e non sono state effettuate modifice alla TV, ad esempio non è stato cambiato alcun canale o modificato il volume, la TV inizierà la sequenza di spegnimento.E una finestra di popup apparirà sullo schermo.

Secondi per lo spegnimento automatico Premere qualsiasi tasto per annullare

Dopo 150 secondi la TV passerà automaticamente in standby. Per uscire dallo spegnimento automatico premere qualsiasi tasto sul telecomando.

1. Per cancellare lo spegnimento automatico, nel menu Option selezionare Automatic powerdown (4H) Premere OK. Apparirà un messaggio di popup "Sei sicuro di voler abilitare lo spegnimento automatico?"

Utilizzare il tasto freccia di destra per selezionare NO. Lo schermo della TV ritorna nel menu Option e l'opzione Automatic power-down (4H) sarà visualizzata. Automatic power-down (4H) OFF

Per ritornare allo spegnimento automatico dopo 4 ore, ripatere quanto riportato in precedenza usano il tasto freccia di sinistra per selezionare YES

Nel PVR File system menu (menù file di sistema PVR) potete impostare una scheda USB come PVR.

Seluzione disco C: Controlia File system PVR Avvia Disco USB Formula 10 Dimensione funzione Time Shift Velocità Limita registrazione libera 6 Hr OK MENU

NOTA:

Ripristinare le impostazioni di fabbrica cancellerà tutti i programmi e le password.

6. Menù blocco

Il sesto oggetto sul menù è il LOCK MENU (menù blocco). Potrete bloccare il sistema, impostare password, bloccare programmi ed impostare il parental control. Una volta che avrete attivato i blocchi, non potrete ricercare i canali o modificarli.

Sistema blacco OK Imposta password Blacco programma Guida famiglia

NOTA:

per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menù principale, inserite la password, quindi premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete ▲▼ per scegliere il programma, premete il tasto verde del televideo per bloccare il programma. Se volete sbloccare il programma, entrate nel menù principale, inserite la password, quindi premete di nuovo il tasto verde. Parental guidance (Parental Control: Premete ◀▶ per scegliere il rating.

7. EPG (Guida Elettronica alla programmazione)

Il menù EPG è utilizzato per vedere cos'è trasmesso sul digitale terrestre (DTV) o sui canali radio durante la giornata. Per accedere al menu EPG, premere il tasto GUIDE, comparirà il menu seguente:

GUIDA PROGRAMMI ( ORARIO ) ( 26/Gen 11:40 ) 1 . TV3 Club/SuperD-Naturemon 2 . 324 Nessune information 3 . TVC HD Nessune information Registration Info Programme Prometals C# less

1. INFO

Utilizzate ◆ per scegliere i programmi, premete il tasto INFO, potete visualizzare le informazioni del programma evidenziato.

2. Schema

Premete il tasto giallo. Può visualizzare la lista dello schema di promemoria, premete ▲▼ per scegliere la lista, premete il tasto rosso ● Elimina per cancellare la lista di programmazione.

Orario	Data	Titolo del programma	Nome canale

3. Registare

Premete il tasto rosso. Esso configura il programma da registrare.

4. Promemoria

Premete il tasto blu per scegliere un programma ed impostare l'orario di promemoria. Lo schermo televisivo salterà automaticamente al canale scelto all'orario del promemoria.

Promemorla ( 1 TV3 ) ( 37 Minuti ) ( 11 Ora ) ( Gen Mese ) ( 26 Data ) ( Una volta MODALITA ) OK INDIETRO

8. Funzione PVR

1. Preparazione per registrare il programma

La funzione PVR è attiva solo con DTV Dall'OPTION MENU (menù opzioni) accedete al PVR File System in "OPTION MENU", scegliete "check PVR File System" (controlla il file di sistema PVR). Cliccate su "OK", fino a che "checking" cambia in "Success". Nota: controllate il termine "speed" (velocità). Se riporta la scritta "HD support" (supporto HD), significa che la velocità del dispositivo USB è disponibile per la differita e la registrazione. Se non è così, formattate il dispositivo, per assicurarvi che il dispositivo sia disponibile. Il "Free Record Limit" (limite di registrazione libera) è 6 ore, se lo spazio sul disco è sufficiente. Se lo spazio non è sufficiente, il tempo di registrazione dovrebbe essere più breve, a seconda dello spazio sul dispositivo. Durante il controllo "check PVR File System" (controllo del file di sistema PVR), non effettuate altre operazioni fino a che non è finito.

Le registrazioni devono essere effettuate con il sistema TV PVR. Esse possono essere riprodotte solo sulla stessa TV, non in altro tipo di dispositivo (computer, DVD, ecc.) che non è compatibile con il formato di file .TS. Si noti che per effettuare un qualsiasi tipo di registrazione, la TV richiederà di formattare il dispositivo USB collegato per memorizzare la registrazione.

ATTENZIONE. QUANDO SI FORMATTA, TUTTE LE INFORMAZIONI PRESENTI SUL DISPOSITIVO USB ESTERNO SARANNO PERSE E TUTTI I FILE CANCELLATI. MEMORIZZAZIONE SUL DISPOSITIVO.

Il file system USB limiterà le dimensioni del sistema di memorizzazione. File system: NTFS fino a 2TB FAT32 con fino a 192GB FAT16 con fino a 2GB Dal MENU OPTION, accedere al File System PVR come riportato di seguito:

Lingua OSD Lingua audio Lingua audio(s) File system PVR OK Ritonata immosazioni produttiva Spugmente automatico (4 ore) Modalità sola/negono HDMI CEC DCR

Seleziona disco C: Controla File system PVR Avvia Disco USB Formulo Dimensione funzione Time Shift Velocità (Limita registrazione libera 5 Hr) OK MENU

Selezionate disco: selezionate su quale disco salvare i file registrati.

Seleziona disco USB 0 Disco C: OK

Controllate il PVR File system (file di sistema PVR) controllate se il PVR File System è impostato sul dispositivo USB o no.

Formattare:

Dimensioni File System Tipo File system PVR FS ata velocità Dimensioni File system PVR All SD 104 Mins HD 29 Mins OK

Dimensioni File System Tipo File system PVR FAT32 SD 104 Mins HD 29 Mins OK

(Suggerisce di formattare il dispositivo con "High Speed Fs..." che può velocizzare la registrazione).

Formatta disco Formatta disco Adenzione! Tutti dall andranno persi. (Avvia ESCI)

Formatta disco Non scollegare il dispositivo USB. Formattazione in corso, attendere

Il menù sottostante appare dopo la fine della Formattazione:

Seleziona disco Controla Fire system FVR Disco USB Formato Dimensione funzioni Time Shift All Velocità < Limita registrazione libera 6 Hz > OK MENU

Seleziona disco Controla Fire system PVR Disco USB Formato Dimensione funzione Time Shift All Volocità HD Support 2730KB/S (Limite registrazione libera 6 Hz) OK MENU

Se selezionate la modalità di formattazione "Hi Speed FS", allora potete cambiare la dimensione della differita.

Dimensione funzione Time Shift Dimensione disco Time Shift 512 MB SD 14 Mins HD 4 Mins

2. Registrare il programma

Nel riprodurre da sorgente DTV, scegliete il canale e /DVB-S2 cliccate "cord", apparirà la finestra di registrazione. Cliccate "cord" (registrare) di nuovo, la schermata di registrazione sparirà e apparirà l'icona "REC" in alto a sinistra. Sparirà quando cliccate "stop".

3. Riprodurre la registrazione

Il programma registrato sulla "USB" sarà salvato nella cartella " _MSTPVR" sul dispositivo.

1. Le dimensioni di memorizzazione su USB possono essere tra 128MB e 500GB, ma per uso pratico si raccomanda da 2GB a 500GB.

2. Il video può diventare pixellato quando la frequenza video è troppo bassa. Ciò può essere causato dal collegamento di un cavo prolunga USB invece di collegare direttamente la USB alla TV

3. Non tutti i dispositivi USB sono compatibili.

Di seguito una lista di unità USB raccomandate.

I modelli che non sono riportati nella lista possono essere compatibili, ma non è garantito il loro funzionamento.

La lista di supporto USB è la stessa della funzione

Timeshift, si vedano le pagine seguenti per i dettagli.

9.Funzione differita

Preparazione per registrare il programma

Questo televisore vi permette di mettere in pausa e registrare i programmi digitali in visione in un dispositivo di archiviazione USB, e di riprendere la visione nel punto in cui è stata interrotta.

NOTA:

- Sarà necessario formattare un dispositivo di archiviazione USB 2.0. Salvate i dati originali prima di formattare. Tutti i dati archiviati nel dispositivo USB saranno cancellati dopo la formattazione.

Formattare il dispositivo di archiviazione USB

Selezionate per formattare il dispositivo USB e assegnate la quantità di spazio per la funzione Differita.

NOTA:

- Il processo di formattazione impiegherà almeno 2 minuti. Non spegnete l'alimentazione o rimuovete il dispositivo USB durante la formattazione.

- Durante la formattazione, verrà fatto un test di velocità sul dispositivo USB. Se fallisce, significa che il dispositivo USB potrebbe non supportare la funzione differita.

Registrare un programma DTV in pausa in un dispositivo di archiviazione USB

1. Mente siete in sorgente di ingresso DTV, inserite un dispositivo di archiviazione USB nella porta USB sul lato del televisore.
2. Premete per avviare la funzione PAUSE/PLAY (15) differita.. Il programma TV è in pausa. Appare l'OSD della differita, e la registrazione inizia.
3. Premete per interrompere la funzione STOP (26) differita ed interrompere la registrazione del programma.

BACK EXIT 12 13 23 24 14 15 25 26

NOTA:

• Siete pregati di non scollegare il dispositivo di archiviazione USB quando la funzione Time Shift (differita) è attivata.
  • 4GB di memoria archiviano circa 140 minuti.

Limitazioni della differita:

1. Quando la funzione Differita è attiva, sono disponibili solo i tasti PLAY/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE e alcuni tasti operativi di base (OK/EXIT/tasti di navigazione).
2. La riproduzione video potrebbe non essere lineare e saltare se la velocità di registrazione USB non corrisponde ai requisiti minimi.
3. Non rimuovete il disco USB o spegnete l'alimentazione durante le operazioni in differita. Sarà annullata una volta che il segnale è perso.
4. Non rimuovete la sorgente di segnale durante le operazioni in differita.
5. Non cambiate rapidamente e ripetutamente l'operatività tra PLAY/PAUSE/FWD/REV.
6. Il video potrebbe diventare pixellato quando il bit rate video è troppo basso.

7. Non tutti i dispositivi USB sono compatibili. L'alimentazione necessario per l'hard disk USB dovrebbe essere <500MA Sotto trovate una lista dei Drive USB raccomandati. I modelli che non sono qui elencati possono essere compatibili, ma non è garantito.
   • SanDisk Extreme™ Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
   • SanDisk Extreme™ Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
   • Kingston DataTraveler 410 USB 2.0 Flash Drive 8GB DT410/8GB
   • Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
   • OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
   • OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
   • OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-4GB
   • SAMSUNG-HM500JI-500G

8. Questa caratteristica non è disponibile per tutti i televisori digitali, come per canali criptati o di soli audio.

10. Lettore USB

Premete il tasto Sorgente, e selezionate USB nella lista sorgente, quindi premete OK per accedere al menù USB.

Haier Innovation Life FOTO MUSICA TESTO FILM

Assicuratevi che il dispositivo USB sia collegato allo slot. Ci sono quattro tipi di media che possono essere selezionati, come foto, musica, film e testo. Selezionate il tipo di media premendo 15 premete il tasto OK per accedere al menù di selezione disco.

Premete ◀▶ per selezionare il disco corretto e premete OK per visualizzare i file media e la lista delle cartelle o scegliete Return per tornare al menù di selezione del tipo di media.

Picture 0021.JPG Toma 720.450.108Up Folder 0021.JPG

Selezionate il file premendo ◀▶ o ▲▼, quindi apparirà la cornice di anteprima. Premete il tasto ▶ per riprodurre il file a schermo intero. Quando il file (foto, film o testo) è in riproduzione, premete il tasto OK o Info per visualizzare la barra di controllo.

Utilizzate il tasto ◀▶ per selezionare l'icona funzione, quindi premete OK per confermare la funzione. Premere Exit per nascondere la barra informazioni - eccetto per la musica.

NOTA:

Potete regolare la traccia audio, o il programma nel menù Info mentre riproducete il file video. Scegliete l'icona Info e premete OK per visualizzare il menù Info.

SUB-10.avi Risoluzione: 720x400 Traccia audio: 1/1 Sottolitolo: OFF Programma: -/0 Dimensioni: 4142 Kbytes Chludi

La riproduzione di Foto da USB è supportata per i seguenti formati:

—JPEG (Formato JPEG, file con estensione ".jpg")

—BMP (file con estensione ".bmp")

—PNG (file con estensione ".png")

La riproduzione di Musica da USB è supportata per i seguenti formati:

—MP3 (file con estensione ".mp3")

La riproduzione di Testo da USB è supportata per i seguenti formati:

—TXT (file con estensione ".txt")

La riproduzione di Video da USB è supportata per i seguenti formati:

—TS (MPEG2 & H.264)

11. Guida utente MHL:

1: Accendere la TV e sbloccare lo schermo del telefono.
2: Collegare una delle estremità del cavo MHL alla porta "MHL" sulla TV.
3: Collegare l'altra estremità del cavo MHL all'interfaccia Mini USB del cellulare.

MHL Enchufar

Se il cellulare è un Samsung GALAXY SIII o GALAXY NOTE II, utilizzare l'invertitore dell'accessorio per collegare il cavo MHL e il cellulare. Altre marche possono collegarsi direttamente con il cavo MHL.

4: Premere " [icon] " sul telecomando per commutare la TV in modalità MHL.

Se il telefono supporta la funzione MHL, la TV visualizzerà simultaneamente lo schermo del telefono; altrimenti, la TV indicherà "nessun dispositivo esterno collegato" o "dispositivi esterni non supportano MHL".

Dopo aver collegato MHL con successo, è possibile controllare il telefono attraverso il telecomando della TV, funzioni remote specifiche associate alle specifiche del telefono.

In questa fase, è possibile godersi le risorse Internet con il telefono.

5: Per modelli di cellulare con certificazione ufficiale MHL, si vedano i link seguenti: http://www.mhlconsortium.org/productlist/mobile-devices/

6: Supporta altri dispositivi con funzione MHL.

7: Il prodotto è stato certificato ufficialmente da MHL. In caso di malfunzionamento della funzionalità MHL, contattare il produttore dei dispositivi mobili.

05 RISOLUZIONE DEI PROBLEMI

IT-31 Manuale di istruzioni TV a schermo piatto con retroilluminazione a LED

Risoluzione dei problemi

La mia TV non visualizza l'immagine sul laptop / PC quando collegato.	La maggior parte dei PC e laptop quando collegati con uno spinotto VGA (lo spinotto blu a 15 pin sul proprio PC o laptop) richiede la pressione di alcuni pulsanti sulla propria tastiera per ottenere l'immagine su un TV o altro display esterno. Solitamente è il tasto F7 (Dell) o F4 (HP / Samsung) o F5 (Toshiba). Sui laptop, è necessario premere il tasto "Fn" contemporaneamente al tasto "F".
Ho collegato il mio PC/Laptop alla TV e ho l'immagine ma non l'audio. Perché?	Il cavo VGA trasporta solo le informazioni video o immagini. È necessario collegare un cavo separato collegato alla presa cuffia (jack 3,5 mm) sul proprio PC/Laptop alla presa da 3,5 mm (PC Audio IN) sulla propria TV. È necessario selezionare "PC" usando il pulsante Source sul proprio telecomando. In alternativa, collegare il proprio PC/Laptop usando un cavo HDMI se il proprio PC/Laptop ha un connettore HDMI. HDMI è sia audio sia video.
L'immagine non si ridimensiona automaticamente quando si cambiano i canali.	Verificare il rapporto di aspetto dell'immagine della TV sia impostato su 'Auto' per tutti gli ingressi ATV, DTV, SCART, HDMI 1, 2 ecc.Per impostare il rapporto di aspetto (Auto, 4:3 o 16:9). Premendo il pulsante Source si parte da ATV e ripetere la sequenza seguente per tutte le sorgenti di ingresso ATV, DTV, SCART, HDMI 1 e 2 in quanto ogni sorgente di ingresso è controllata separatamente.Premere il pulsante menu TVPremere la freccia Destra per accedere al sottomenu PicturePremere la freccia Giù per selezionare Aspect RatioSelezionare AutoPremere ExitRipetere per tutte le sorgenti di ingresso.
Ho collegato un lettore DVD o un altro dispositivo alla mia TV e non funziona.	Ciò vale per qualsiasi dispositivo collegato alla TV.1.Spegnere TV e DVD (staccare la presa a parete, non in standby).2.Spegnere qualsiasi dispositivo collegato alla presa SCART.3.Scollegare lo spinotto SCART dalla TV.4.Collegare e accendere la TV5.Collegare e accendere il DVD6.Selezionare HDMI dal menu Source7.Premere play sul lettore DVD e verificare che l'immagine sia riprodotta correttamenteNOTA: La presa SCART ha priorità su quella HDMI ed è importante che il dispositivo collegato alla presa SCART della TV sia spento (non in standby).Osservare queste istruzioni. Se il dispositivo funziona e il lettore DVD funziona, la TV è OK è solo un po' confusa.Probabilmente gli spinotti HDMI sono stati rimossi e ricollegati mentre la TV era accesa.Non rimuovere o collegare mai i cavi HDMI o qualsiasi altro dispositivo digitale con il dispositivo acceso.Spegnere sempre tutti i dispositivi quando si scollega o collega un qualsiasi dispositivo digitale.

Individuazione dei problemi della TV digitale e possibili soluzioni

Immagine sgranata

Im esempio tipico di problema di ricezione include l'immagine sgranata (pixilation) o immagine congelata, a volte si presenta anche tintinnio o stridio o abbassamento di suono o NESSUNA ricezione.

L'immagine può sgranarsi a causa di riduzione del segnale video digitale. La riduzione di segnale può verificarsi a causa di problemi dovuti a segnali deboli (se veda Antenne TV) o se si è collegati via cavo a un segnale cavo debole. Se il problema è il segnale debole, utilizzare un amplificatore per rafforzare il segnale. Un tecnico può aiutare nell'installazione di un amplificatore in linea o di un pre-amplificatore. Ciò rafforzerà la potenza del segnale e risolverà il problema dei pixel.

Se si sta ricevendo un segnale TV via satellite, controllare che la parabola non si sia spostata a causa del forte vento o che il segnale non sia ostacolato da alberi. Gli alberi possono costituire un problema in quanto il segnale TV può cambiare a seconda se un albero tra la parabola e il satellite è spoglio o pieno di foglie.

Canali mancanti

Può essere che ci siano canali mancanti o si sta ricevendo da una regione sbagliata.

A volte i servizi interattivi (pulsante rosso) non funzionano. Ciò è causato solitamente da un segnale debole, si veda Antenne TV.

Antenne TV

La tv digitale terrestre (in chiaro) arriva alla vostra TV via antenna, le antenne vecchie che erano buone per la TV analogica possono non funzionare bene per il digitale ed è quindi necessario sostituirle. Se si stanno ricevendo alcuni ma non tutti i canali digitali sulla DTV (in chiaro) ad esempio si riceve BBC1, BBC2, Channel 4, ma non ITV o Channel 5, ciò solitamente è dovuto al fatto che l'antenna è di tipo a banda stretta, ed è necessario quindi sostituirla con una a banda larga.

Spinotti e cavi difettosi

Controllare la TV. Sono gli spinotti sul retro collegati correttamente alla corrente, all'antenna, al set top box, al videoregistratore, al lettore DVD o al registratore? Si sa che gli spinotti SCART si allentano con il tempo e possono comportare problemi sia con l'audio sia con il video (immagine). Il canale sinistro o destro, o entrambi i canali audio, sono silenziati e i colori sono scarsi o poco chiari. Premere gli spinotti SCART in modo fermo, ciò può risolvere il problema.

Gli spinotti HDMI devono essere inseriti fermamente; è l'ultimo millimetro che crea il contatto. Solitamente la parte in plastica nera dello spinotto HDMI deve essere molto vicina o toccare quasi il corpo della TV o del dispositivo collegato.

Quando si collega un qualsiasi cavo HDMI possono verificarsi problemi se i cavi HDMI sono collegati quando la TV o altro dispositivo è acceso. Spegnere sempre sia la TV sia il dispositivo collegato. Se si devono collegare gli spinotti e le prese, spegnere la TV e ricollegare e riaccendere.

Ho collegato il mio PC alla TV. Non c'è audio.

Se si è collegato il PC o il laptop alla TV usando un cavo VGA (15 pin Sub D) non c'è audio, è necessario collegare un cavo audio separato alla TV dal PC o laptop.

Colori non naturali e toni carne

Toni carne non naturali e altri colori possono rappresentare un altro problema anche con una nuova HDTV. Ciò è dovuto alle impostazioni dell'immagine TV che sono ottimizzate per ambiente showroom. Risolvere il problema modificando la modalità immagine a naturale nel menu dell'immagine. Per maggiore precisione, cercare di impostare manualmente le opzioni di colore, contrasto e luminosità nel menu dell'immagine.

Bordi bianchi

I bordi bianchi intorno agli oggetti e alle persone solitamente compaiono se la nitidezza della TV è impostata troppo alta o se la TV utilizza una tecnologia avanzata di miglioramento del bordo. Andare al menu dell'immagine e regolare la nitidezza fino a quando il bordo bianco non scompare. Se il miglioramento del bordo è abilitato, cercare di disabilitarlo utilizzando il menu Service.

Video instabile

A volte il video può diventare instabile. Quando ciò avviene, verificare che il segnale sia abbastanza forte. Se il segnale è forte, il problema è con il cavo. Se la potenza del segnale è debole, cercare di rafforzare la potenza del segnale con l'aiuto di un amplificatore.

L'immagine non si adatta allo schermo.

Quando si collega il PC o il laptop alla TV, l'immagine può non adattarsi allo schermo. Controllare le impostazioni del display sul proprio PC o laptop (Windows > Start > Pannello di controllo > Aspetto e personalizzazione > Impostazioni schermo) e selezionare la migliore risoluzione. Sulla TV selezionare: Menu TV > Picture > Settings e quindi provare AUTO, ZOOM1 o ZOOM2 per la migliore visualizzazione.

Collegamento USB

La connessione USB funziona solo con file *.jpg (foto) e *.mp3 (musica). Si noti che la TV non riconosce iPhone o iPod Apple collegati al connettore USB sulla TV. La TV può riprodurre altri file, ma a causa di più formati file diversi, non si garantisce che questi altri file funzionino.

06 Specifiche
TV LED LCD 39" FULL HD 1080P Digital

Qualità immagine televisione:	FULL HDDigitale integrato.Dimensioni schermo: 99cmRisoluzione 1920 x 1080 pixel 50Hz.
DTV Tuner Decorder	DVB-T, DVB-C,DVB-S216/32/64/128/256 QAM modulationMPEG2,MPEG4,H.264
Connettività:	2 prese HDMI / 1 prese MHL.1 presa SCART.Presa ingresso PC.Presa video component.Composite.1 porta USB.1 porta cuffia.1 porta COASSIALE .1 LNB.Supported Systems:PAL-SECAMNumero di canali Memorizzabili:5000(DVB-S2),510(DTV),100(ATV)TV( RF ) :75Ω Non bilanciatoAV Video-Input:75Ω,1V-P,RCAAV Audio-Input:20KO,500mV RMSYPbPr/HDMI Video Input:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Qualità audio:	NICAM stereo sound system.2 x 10watts RMS power output.
Potenza assorbitain standby	≤0.50W
Funzioni digitali:	Digitally interactive.Digital text.Digital video broadcasting (DVB) subtitles available.Auto setup.Auto scan for new channels.Now and next programme guide.7 day electronic programme guide (EPG).Top up TV compatible.CI slot.Audio description compatible.
Funzioni supplementari:	UHF/VHF tuner;Sleep timer; ;Picture and textGuida famigliaRemote control batteries required 2 x AAA (included).VESA Mount Size: 200 x 200 mmDimensioni confezione (LxAxP):1015x160x640mmDimensioni set (LxAxP) con supporto892.4x210x574 mmDimensioni set (LxAxP) senza supporto892.4x63x529mmPeso confezione:1kg4Peso set con supporto: 8.8 kgPeso set senza supporto: 7.9 kg

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le altre sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.

Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.

Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
2. Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
3. Le altre sorgenti non hanno un segnale di uscita SCART.

*La specifica delle parti di questo televisore qui fornita è solo per riferimento.
Potrebbero verificarsi differenze via via che la tecnologia del prodotto viene aggiornata.
Il progetto e le specifiche sono soggetti a cambiamenti senza notifica.

Descrizione dell'uscita Scart:

1. Quando la sorgente attiva è ATV/AV/SCART, il segnale di uscita scart è ATV.
   2.Quando la sorgente attiva è DTV, il segnale di uscita scart è DTV.
2. Le altre sorgenti non hanno un segnale di uscita SCART.

Haier®

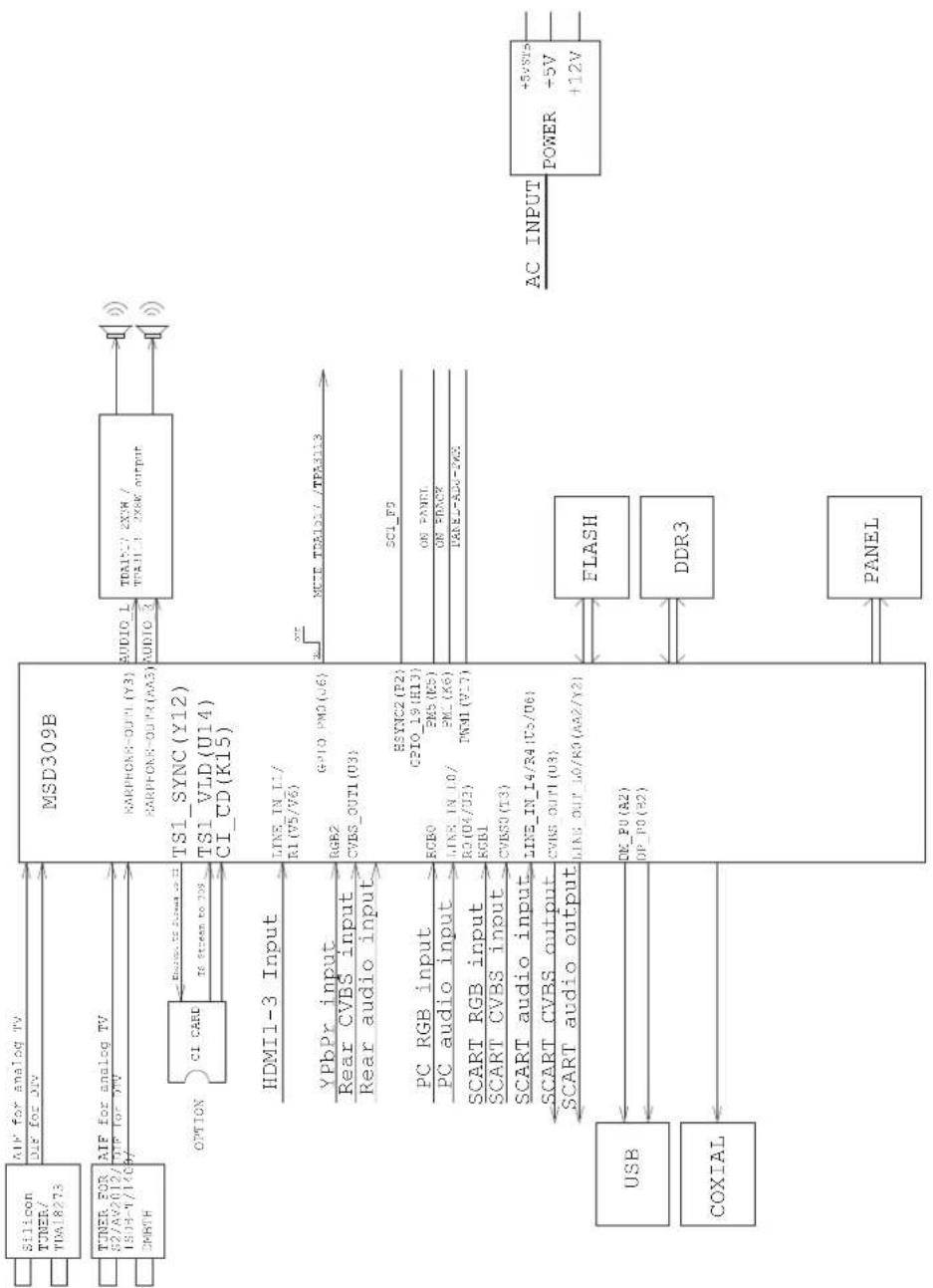

SCH BLOCK FOR MSD309B

    AC["MSD309B"] --> AD["KARPHONE-OUT1(Y3)"]
    AD --> AE["KARPHONE-OUT3(AA3)"]
    AE --> AF["TS1_SYNC(Y12)"]
    AF --> AG["TS1_VLD(U14)"]
    AG --> AH["CI_CD(K15)"]

    AI["GPIO PM0(J6)"] --> AJ["GPIO PM0(J6)"]
    AK["GPIO PM0(J6)"] --> AL["GPIO PM0(J6)"]
    AM["GPIO PM0(J6)"] --> AN["GPIO PM0(J6)"]
    AO["GPIO PM0(J6)"] --> AP["GPIO PM0(J6)"]

    AQ["GPIO PM0(J6)"] --> AR["GPIO PM0(J6)"]
    AS["GPIO PM0(J6)"] --> AT["GPIO PM0(J6)"]

    AU["GPIO PM0(J6)"] --> AV["GPIO PM0(J6)"]

    AW["GPIO PM0(J6)"] --> AX["GPIO PM0(J6)"]

    AY["METE TDA105 / TPA3213"] --> AZ["SC1_F0"]
    AZ --> BA["ON PANEL"]
    AZ --> BB["ON TRACK"]
    AZ --> BC["PANEL-ADC-PWM"]

    BD["CS1_F0"] --> BE["ON PANEL"]
    BE --> BF["ON TRACK"]
    BE --> BG["PANEL-ADC-PWM"]

    BH["FLASH"] --> BI["DDR3"]

    BJ["PANEL"] --> BK["+5V/5V/ +12V"]

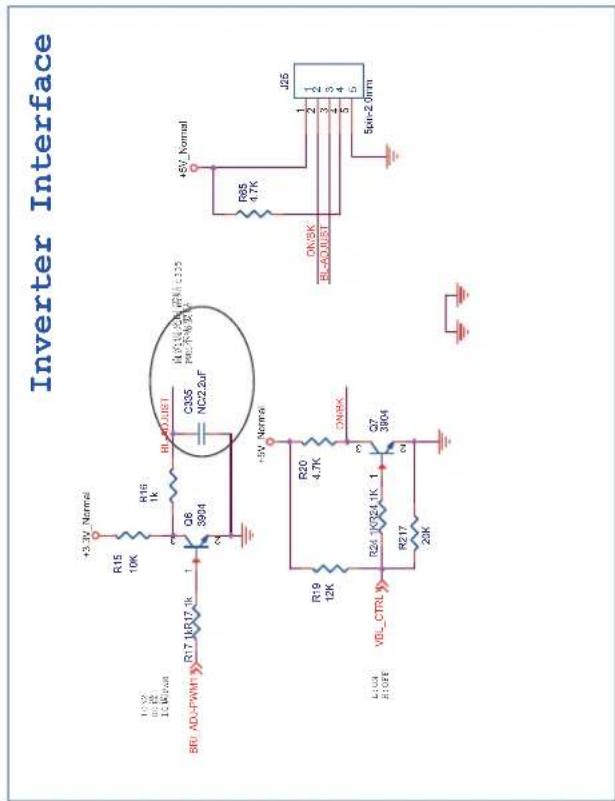

Inverter Interface 54V-2 ohm 126 ON/CK R5S 41k +5V Normal R24-103A 1K 20K R24-103A 1K R24-103A 380k R20 ON/CK +5V Normal R19 12k VL-CTRL 510E 1 3 2 1 0.7 0.5 0.3 0.2 0.1 0.05 0.03 0.02 0.01 0.005 0.003 0.002 0.001 +3V Normal R17 MRS 1k RB-ALO-PWM 12k 12k 10k 10k RB-ALO-PWM 12k 12k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k

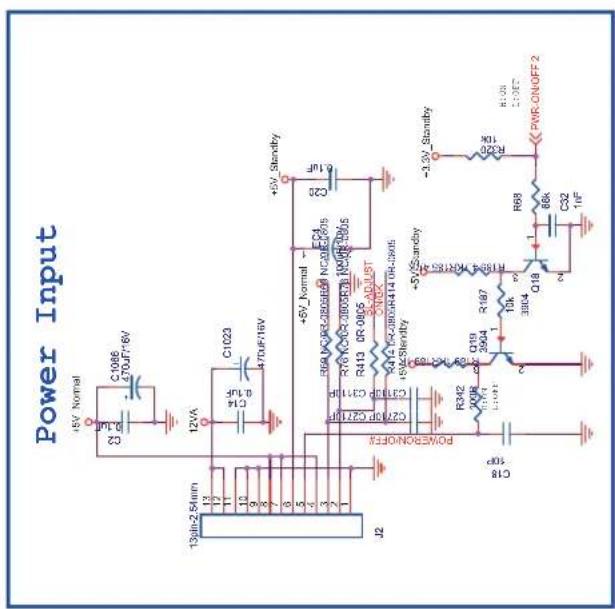

Power Input 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12Y 12Z 12A 12B 12C 12D 12E 12F 12G 12H 12I 12J 12K 12L 12M 12N 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12O 12P 12Q 12R 12S 12T 12U 12V 12W 12X 12O 12P 12Q 12R 12s 13A 13B 13C 13D 13E 13F 13G 13H 13I 13J 13K 13L 13M 13N 13O 13P 13Q 13R 13S 13T 13U 13V 13W 13X 13Y 13Z 13A 13B 13C 13D 13E 13F 13G 13H 13I 13J 13K 13L 13M 13N 13O 13P 13Q 13R 13S 13T 13U 13V 13W 13X 13T 13P 13Q 13F 13S 13T 13U

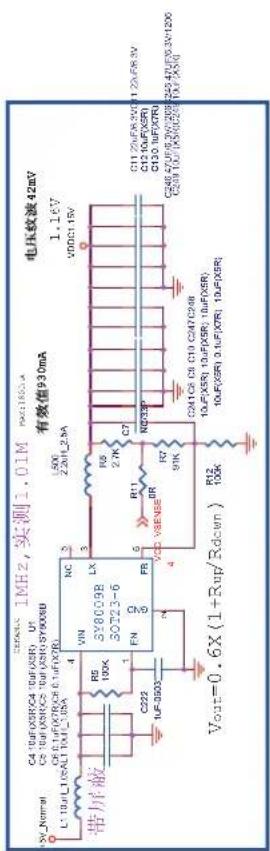

1MHz,实测1.01M 带屏蔽 C4 10uF/X5RC C4 10uF/X5R U1 C6 10uF/X3NC C6 10uF/X5R SY900B C6 0.1uF/X7RC C6 0.1uF/X5R L1 10uF L1 10uF L1 10uF L1 10uF VIN SY8009B 3OT23-6 EN C222 1uF-050X Vout=0.6X(1+Rup/Rdcwn) 有效值930mA 电压纹波42mV 1.16V VDDC1.15V C11 2uF/8.3V C11 2uF/8.3V C12 10uF/X5R C12 10uF/X5R C130 1uF/X7R C130 1uF/X7R C248 47U/8.3V/208 C248 47U/8.3V/1206 C249 1uJ/ASW/0.25 VDC (ASW) R12 100K R2 91K R3 2.7K R4 5K R5 2.7K R6 7K R7 5K R8 2.7K R9 5K R10 5K R11 5K VDDC1.15V Vout=0.6X(1+Rup/Rdcwn)

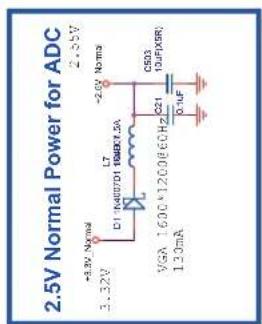

2.5V Normal Power for ADC 2.35V +3.3V Normal 3.32V D1 N4007D1 18MDCY,5A -2.0V Normal VGA 1600*1200@60Hz 130mA C21 0.1μF CS03 10μF(XSR)

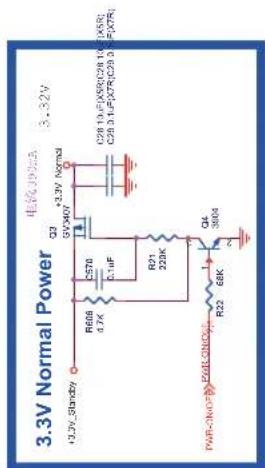

3.3V Normal Power +3.3V Standby R606 4.7K C570 0.1uF Q3 GV3407 +3.3V Normal C28 19, F(X5R);C28 19, F(X5R) C28 3.1, F(X7R);C29 0.1, F(X7R) PWR-CKOFS R21 222K 1 R22 68K Q4 3604 3.32V

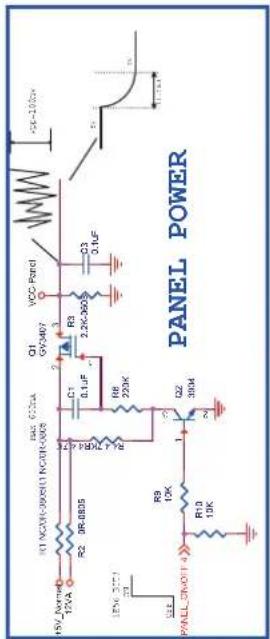

HSV Avenue 12VA R1 NC00-3005(1 NC00-3005) R2 8R-6805 R3 2.2K-3605 Q1 GW3407 VCC Panel +5E-100kV IEN6 3757 122 PANEL ON/OFF 4 R9 10K R10 10K R1/WR1-1 C1 0.1uF R8 220K Q2 3504 N PANEL POWER

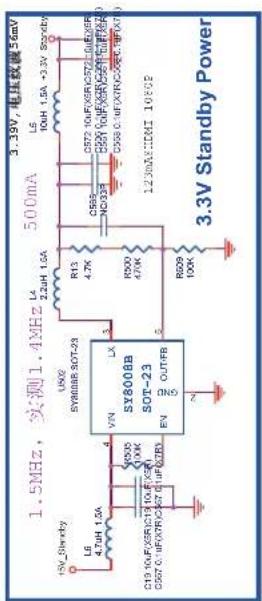

1.5MHz, 实测1.4MHz 500mA 3.39V,电压纹波56mV LS 4.7uH 1.5A US02 SY800BB SOT-23 L2 2.2uH 1.6A VIN LX R13 4.7K C555 NO32P C572 10uFX/SRC/572 10uFX/SRC C50 0 uFX/SRC/50 0 uFX/SRC C559 0 uFX/SRC/559 0 uFX/SRC 1230mA HDMI 1050P 3.3V Standby Power
