GEBRUIKSAANWIJZING LE39M600SF HAIER

LED-achtergrondverlichte platte TV GEBRUIKSAANWIJZING

LE39M600SF

LE46M600SF

LE50M600SF

Lees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en bewaar het voor latere naslag.

Inhoud

01 Veiligheid en waarschuwingen

Welkom 2

Belangrijke informatie 2

Mededeling over de veiligheid 3

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN 4

02 Introductie

Belangrijkste kenmerken 5

Richtlijnen voor monteren aan een muur...... 8

Het voorpaneel 9

AV-verbindingen 9

Het aansluiten van uw tv 11

Gemeenschappelijke interface 14

03 Afstandsbediening

Afstandsbediening 15

Programma bewerken 22

Signaalinformatie....22

CI informatie....22

Programma wijzigen 22

CI-informatie....23

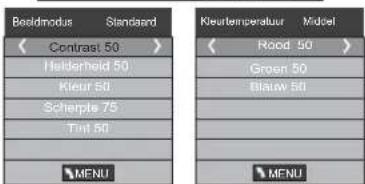

BEELD MENU 23

GELUID MENU 23

TIJD MENU 23

INSTEL MENU 23

KINDERSLOT MENU 24

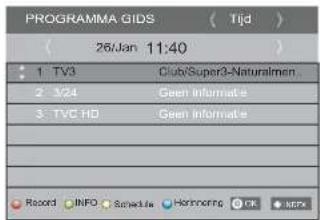

EPG-MENU (electronische programmagids)..... 24

PVR-FUNCTIE 25

Voorbereiding om een programma op te nemen ...... 25

Het programma opnemen 26

Een nummer afspelen 26

Functie om de tijd te verschuiven 27

Voorbereiding om een programma op te nemen ..... 27

USB-DRIVE OPSLAG FORMATTEREN 27

OPNEMEN VAN EEN GEPAUZEERD DTV-

PROGRAMMA NAAR EEN USB-

MHL gebruikershandleiding 30

05 Oplossen van problemen

Oplossen van problemen 31

06 Specificatie

Specificatie 34......

01 Veiligheid en waarschuwingen

WELKOM

Hartelijk dank voor de aanschaf van deze 39"/46"/50" LED/LCD-tv. Deze handleiding zal u helpen bij het opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de onderstaande lijst:

39" Full HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelle startgid

MHL Kabel (facultatief)

MHL Aansluiting (facultatief)

Stand

46" Full HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelle startgid

MHL Kabel (facultatief)

MHL Aansluiting (facultatief)

Stand

50" Full HD 1080P LED/LCD-tv

Afstandsbediening

2x AAA batterijen

Handleiding

Snelle startgid

MHL Kabel (facultatief)

MHL Aansluiting (facultatief)

Stand

Nu kunt u beginnen!

BELANGRIJKE INFORMATIE

LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.

LET OP!

KANS OP EEN ELEKTRISCHE SCHOK

NIET OPENEN

LET OP!

MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE

SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT

U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN

BLIKSEMSCHICHT/PIJLSYMBOOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG

VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET

• Waarschuwing: Verwijder de afdekplaat of achterkant niet om het risico van een elektrische schok te voorkomen. Er bevinden zich geen gebruikersonderdelen binnen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.
• Waarschuwing: Het apparaat mag niet blootgesteld staan aan regen of vocht om brand of een elektrische schok te voorkomen.
• Stel de product niet bloot aan water (druppels of spatten) en plaats geen objecten gevuld met vloeistoffen zoals vazen op het apparaat.
• Houd het product uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of kachels.
• Blokkeer de ventilatie-openingen niet. Sleuven en openingen van het apparaat zijn bedoeld voor ventilatie. De openingen mogen nooit geblokkeerd worden door uw product op een kussen, bank of soortgelijk oppervlak te plaatsen.
• Gebruik het product niet op een onstabiel karretje, standaard, statief, beugel of tafel. Het apparaat kan vallen wat resulteert in mogelijke schade of mogelijk letsel.
• Plaats nooit zware of scherpe voorwerpen op het paneel of frame.
• Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is.
• Er moet speciale aandacht besteed worden aan milieu-aspecten bij inzameling van batterijen.
• WAARSCHUWING: de batterijen (of accu's) mogen niet blootgesteld worden aan extreme hitte zoals zonlicht, vuur en dergelijke.
• Waarschuwing: om val schade te voorkomen, controleer altijd of het toestel op een horizontale tafel is geplaatst.
• LET OP: Wanneer elektrostatische lading in het toestel optreedt, kan het verstoord raken en dient u het apparaat terug te stellen.

Deze afbeelding geeft aan dat dit product niet weggegooid mag worden met ander huishoudelijk afval in de gehele Europese Gemeenschap. Zorg voor verantwoord recyclen zodat het duurzaam hergebruik van grondstoffen bevorderd wordt en om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen door ongecontroleerde afvalverwijdering. Breng uw gebruikte apparaat naar het grofvuil of neem contact op met uw winkelier waar dit product gekocht is om uw gebruikte apparaat in te leveren. Zij kunnen voor een milieuveilige recycling van dit product zorgen.

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Waarschuwing

Deze televisie-ontvanger gebruikt hoge spanningen tijdens de werking. Verwijder de afdekplaat of achterkant van dit apparaat niet. Laat onderhoud aan gekwalificeerd personeel over.

Waarschuwing

Stel de televisie-ontvanger nooit bloot aan regen of vocht om brand of een elektrische schok te vermijden.

Waarschuwing

Laat dit product niet vallen, duw geen objecten in de gleuven of openingen van de televisie. Mors nooit enige vloeistof op de televisieontvanger.

Voorzorgsmaatregelen

Blokkeer de ventilatie-openingen aan de achterkant niet. Voldoende ventilatie is essentieel om te voorkomen dat elektrische componenten falen.

Voorzorgsmaatregelen

Zorg ervoor dat het snoer zich nooit onder de televisie-ontvanger bevindt.

Voorzorgsmaatregelen

Leun of sta nooit op de televisie of standaard, of druk er niet plotseling tegenaan. Besteed speciale aandacht aan kinderen. Een ernstig letsel kan veroorzaakt worden indien het toestel valt.

Voorzorgsmaatregelen

Plaats uw televisie niet op een onstabiel karretje, standaard, plank of tafel. Een ernstig letsel aan een individu of schade aan de televisie kan veroorzaakt worden indien het valt.

Voorzorgsmaatregelen

Het is raadzaam om de stekker uit het stopcontact te halen wanneer de televisie-ontvanger langere tijd niet gebruikt wordt.

Voorzorgsmaatregelen

Indien de televisie ingebouwd wordt in een compartiment of soortgelijke behuizing, moeten de minimum afstanden gehandhaafd worden. Warmte-ontwikkeling kan de levensduur van uw televisie verkorten en kan ook gevaarlijk zijn.

DU

02 Introductie

OPGELET

Knoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn. Alle LED-TV's zijn hoogspanning elektrische apparatuur.

Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd. Veeg de TV af met een zachte, droge, stofvrije doek. Ontkoppel het netsnoer en de antenne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen. Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd.

INSTALLATIE

* Plaats de TV zodanig dat er geen direkt zonlicht op het scherm schijnt.
* Totale duisternis of een reflectie op het beeldscherm kan leiden tot vermoeide ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.
* Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.
* Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.
* Bedek de ventilatie-openingen niet wanneer de tv in gebruik is.

Belangrijkste kenmerken

① Kan gebruikt worden als televisie, beeldscherm, pc-scherm;
② Hoge helderheid, brede kijkhoek;
③ Tijdsverschuiving;

④ HDMI-interface en SCART-interface;
⑤ NICAM;

Belangrijkste kenmerken

Paneel	39"	46" 50"
tv-systeem	PAL-B/G, I, D/KSECAM-B/G, D/K, LDVB-T,DVB-C,DVB-S2
Signaal videosysteem	PAL/SECAM/MPEG2/MPEG4/H.264
Opslag aantal kanalen	5000(DVB-S2), 510 (DTV),100 (ATV)
Ingang voedingsspanning	AC 100-240V 50/60Hz
Energieverbruik	78 W	100 W 120 W
Energieverbruik Stand-by	≤0.50W
Vermogen audio-uitgang	2 x 10W
Ingangs signaal	Analoge RGB(PC) x1; PC audio x1Hoge definitie multi-media interface (HDMI) x2/MHL x 1Samengestelde-ingang x1Y/Pb/Prx1LNBx1Scart -ingang x1CI x 1USB x 1Tuner x 1RF Co-Ax x 1
uitgangssignaal	Hoofdtelefoon x 1COAXIAALx 1Scart-uitgang x1
Horizontale definitie (TV-lijn)	Samengestelde video-ingang >=350YPbPr >=400

DU-5 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

PC

ONDERSTEUNDE MODUS

	RESOLUTIE	V.Freq. (Hz) H.	(KHz)Freq
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 1366x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

DU

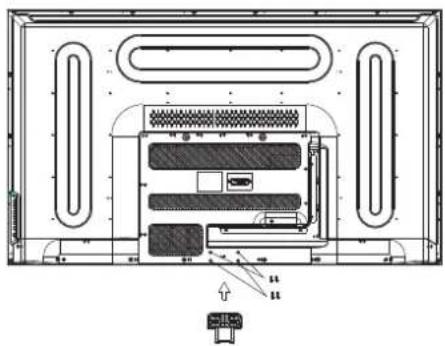

1. Plaats de tv, met het scherm naar beneden, op een vlakke ondergrond. Gebruik een doek om het scherm te beschermen. Plaats de kolom van de steu nbasis op de onderzijde van de TV.

2. Bevestig de onderkant door de schroef stevig op de voet aan te draaien.

Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt.

Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen.

Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.

Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.

Deze televisie niet draaien a.u.b.!

Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.

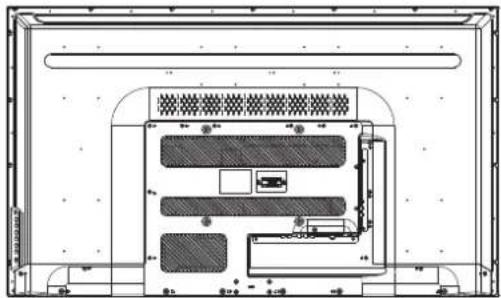

RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

Deze televisie kan als volgt aan de muur gemonteerd worden:

1. Plaats de LED-LCD-televisie op een stevige ondergrond. Plaats een zachte doek over de voorkant van het scherm om het tegen eventuele schade te beschermen.

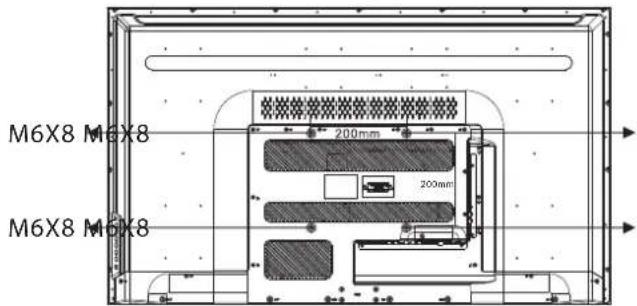

1. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet meegeleverd) via de vier VESA-standaardgaten aan de achterzijde van de televisie.

M6X8 M6X8 200mm 200mm M6X8 M6X8

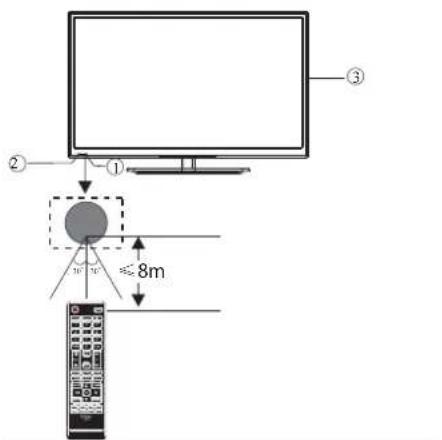

Het voorpaneel

1 Sensor van de afstandsbediening.

2 LED-wijzer:

ROOD: STANDBY.

3 Toetsen.

1	BRON	Laat het broningangsmenu zien.
2	MENU	Laat het hoofdmenu zien.
3	CH+/CH-	In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen.In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen.
4	VOL+/VOL-	Aanpassen geluidsniveau.In MENU, past het onderdeel aan dat u geselecteerd heeft.
5	STANDBY

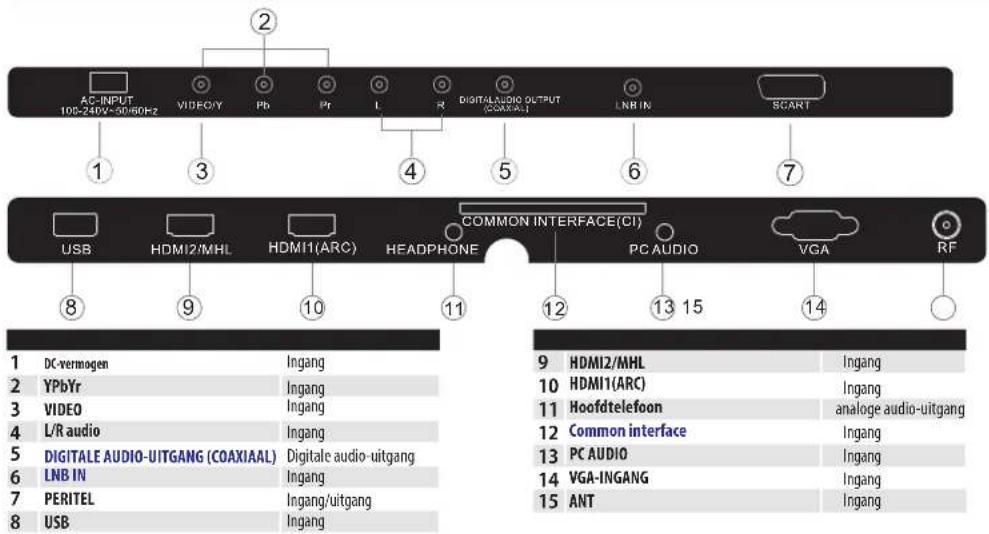

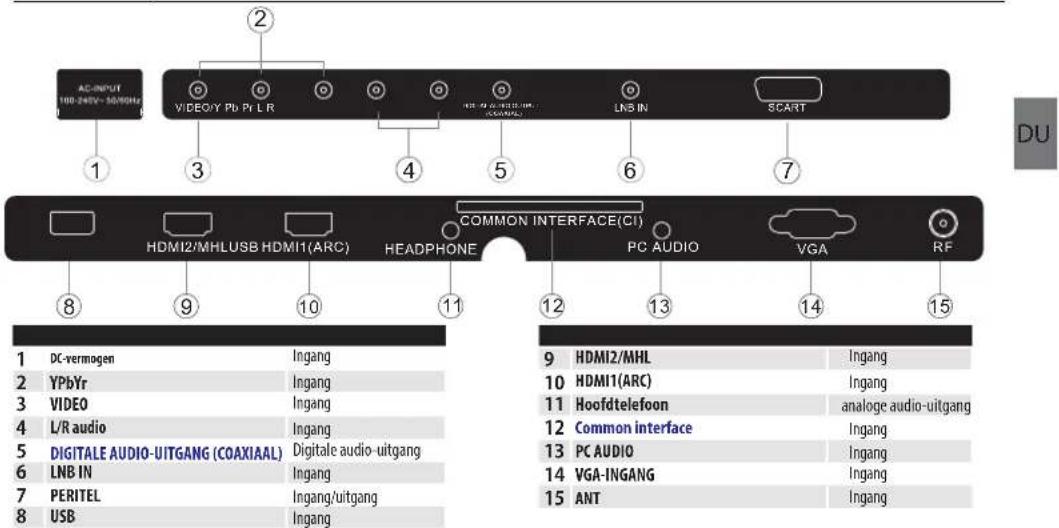

Achter/zijcontacten(39",50")

AC-INPUT 100-240V-30/60Hz VIDEO/Y Pb Pr L R DIGITALUDIO OUTPUT (COAXIAL) LNBIN SCART 1 3 4 5 6 7 USB HDMI2/MHL HDMI1(ARC) HEADPHONE COMMON INTERFACE(CI) PC AUDIO VGA RF 8 9 10 11 12 13 15 14 1 DC-vermogen Ingang 9 HDMI2/MHL Ingang 10 HDMI1(ARC) Ingang 11 Hoofdtelefoon analoge audio-uitgang 12 Common interface Ingang 13 PC AUDIO Ingang 14 VGA-INGANG Ingang 15 ANT Ingang

DU-9 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

Achter/zijcontacten(46")

AC-INPUT 100-240V-30/9GHz VIDEO/Y Pb Pr L R LNS IN SCART ① ③ ④ ⑤ ⑥ ⑦ HDMI2/MHLUSB HDMI1(ARC) HEADPHONE COMMON INTERFACE(CI) PC AUDIO VGA RF ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉞ ㉟o ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

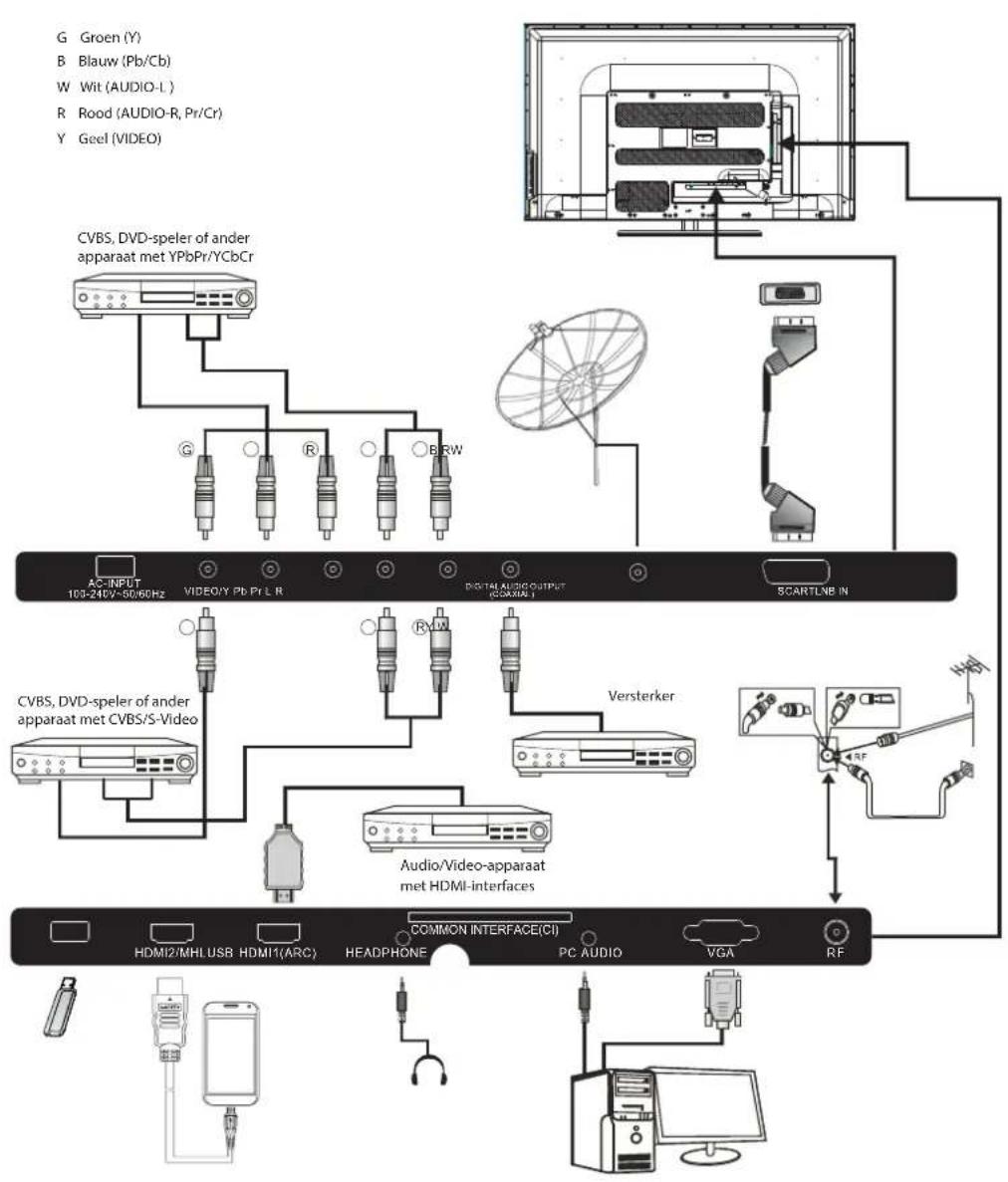

Aansluiten op uw Haier TV(39",50")

G Groen (Y) B Blauw (Pb/Cb) W Wit (AUDIO-L ) R Rood (AUDIO-R, Pr/Cr) Y Geel (VIDEO) CVBS, DVD-speler of ander apparaat met YPbPr/YCbCr AC-INPUT 100-240V-60/60Hz VIDEO/Y Pb Pr L R DIGITAL AUDIO OUTPUT SCARTLINE IN CVBS, DVD-speler of ander apparaat met CVBS/S-Video Audio/Video-apparaat met HDMI-interfaces Versterker COMMON INTERFACE(CI) HDMI2/MHL USB HDMI1(ARC) HEADPHONE PC AUDIO VGA RF

DU-11 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

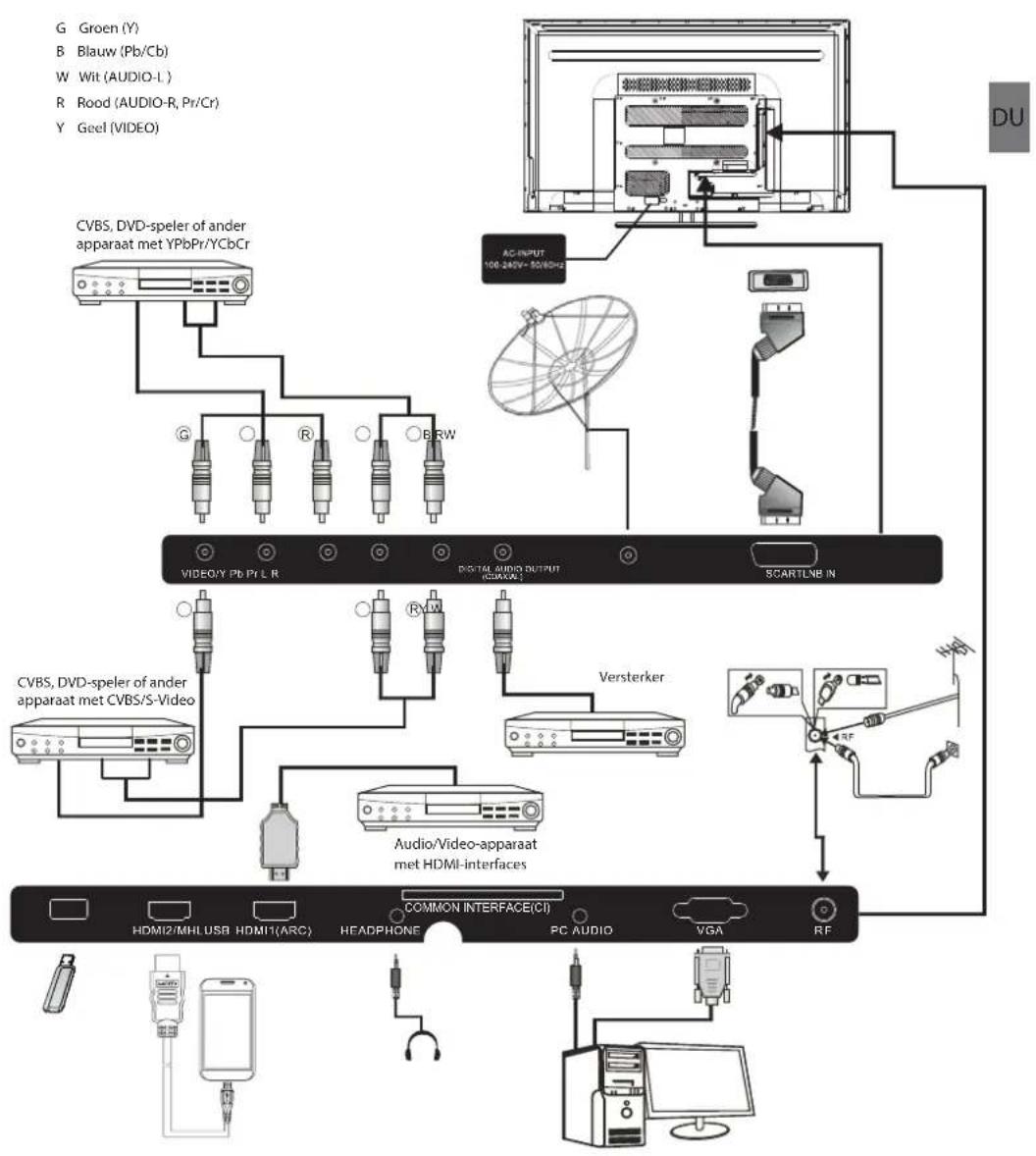

Aansluiten op uw Haier TV(46")
    S["G Groen (Y)"]
    T["B Blauw (Pb/Cb)"]
    U["W Wit (AUDIO-L)"]
    V["R Rood (AUDIO-R, Pr/Cr)"]
    W["Y Geel (VIDEO)"]

Aansluiten op uw Haier TV

Een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop aansluiten.

Er zijn verschillende opties om een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten.

Optie1 SCART

Sluit een SCART-kabel (niet meegeleverd) aan vanaf de SCART-aansluiting op de TV naar de DVD-speler- of kabelontvanger of spelconsole.

8 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de SCART-kabel is aangesloten, gebruik de "▼▲" -toetsen om "SCART" te selecteren en druk op de "OK"-toets. Opmerking: De TV zal standaard de SCART-aansluiting instellen wanneer de TV wordt ingeschakeld.

Optie 2 HDMI

Als het apparaat waarop u wilt aansluiten is ingeschakeld, schakel eerst het apparaat uit.

2 Sluit een HDMI-kabel (niet meegeleverd) aan vanaf de HDMI-aansluiting op de TV naar de DVD-speler-of kabelontvanger of spelconsole.

3 Schakel het apparaat in dat u net op de TV hebt aangesloten.

Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de HDMI-kabel is aangesloten, gebruik de "▼▲" -toetsen om "HDMI" te selecteren en druk op de "OK"-toets.

Optie 3 AV Audio Visual (Geel/wit/rood)

Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.

2 Sluit de AV-kabel (niet meegeleverd) aan vanaf de video- (geel) en audio-aansluitingen (wit, rood) op de TV naar de DVD-speler of spelconsole enz.

8 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de "▼▲" -toetsen om "AV" te selecteren en druk op de "OK"-toets.

Optie 4 COMPONENT

(Groen/blauw/rood) + (wit/rood)

Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.

2 Sluit de kabels (niet meegeleverd) aan vanaf de "COMPONENT IN"-aansluitingen Y, Pb, Pr (groen, blauw, rood) en L-Audio-R (wit, rood) op de TV naar de DVD-speler of spelconsole enz.

8 Druk op de "SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de COMPONENT-kabel is aangesloten, gebruik de "▼▲"-toetsen om "YPbPr" te selecteren en druk op de "OK"-toets.

Optie 5 VGA (15pins Sub-D)

Sluit een VGA-kabel (niet meegeleverd) aan vanaf de VGA-aansluiting op de TV naar de PC/Laptop.
2 Druk op de "SOURCE"-toets op de afstandsbediening om de PC/Laptop te selecteren dat met de VGA-kabel is aangesloten, gebruik de "▼▲"-toetsen om "PC" te selecteren en druk op de "OK"-toets. Opmerking: VGA is alleen video. Voor audio van uw PC/Laptop moet u een aparte kabel vanaf de PC-Audio (3,5 mm bus) op de hoofdtelefoonaansluiting op uw PC/Laptop (3,5 mm bus) aansluiten.

Optie 6 USB

1 De meeste USB-sticks kunnen op uw TV worden aangesloten en sommige digitale camera's kunnen ook werken.

2 Sluit de USB-stick (niet meegeleverd) of een USB-kabel (niet meegeleverd) aan op de TV.

8 Druk op de "SOURCE"-toets op de afstandsbediening om het USB-apparaat te selecteren dat op de TV is aangesloten, gebruik de "▼▲" -toetsen om "USB" te selecteren en druk op de "OK"-toets. Opmerking 1: Alleen *.jpg en *.mp3 bestanden zullen werken, andere bestandstypen zijn niet gegarandeerd en kunnen mogelijk niet werken. Opmerking 2: Apple iPhones en iPods zijn niet met uw TV compatibel. Opmerking 3: Wanneer u een apparaat op de USB-aansluiting aansluit, houd de lengte van de USB-kabel zo kort mogelijk.

Optie 7 HOOFDTELEFOONUITGANG

Steek de stekker van de hoofdtelefoon in de hoofdtelefoonaansluiting op de TV. De luidsprekers van de TV zijn nu uitgeschakeld (gedempt). Daarnaast kunt u ook externe luidsprekers aansluiten, indien nodig.

Optie 8 DIGITALE AUDIO-UITGANG (COAXIAAL)

COAXIAAL is een digitale audioverbinding gebruikt voor het over korte afstanden aansluiten van audioapparatuur, bijvoorbeeld thuistheaters en andere digitale HiFi-systemen. Het signaal wordt doorgegeven over een coaxiale kabel met RCA-connectors.

1 Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld.

2 Sluit de AV-kabel (niet meegeleverd) aan vanaf de COAXIAAL-aansluiting op de TV naar het geluidssysteem van het thuistheater of digitaal HiFi-systeem enz.

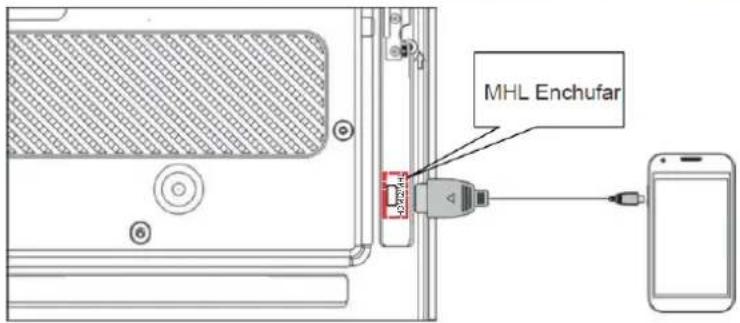

Optie 9 MHL

Sluit apparatuur aan die de MHL-functie kunnen ondersteunen; functioneert tevens als HDMI-ingang.

Optie 10 LNB INGANG

Sluit de satellietkabel aan op de LNB Poort op de achterzijde.U kunt de motor hierna inschakelen. Druk op "Source" om op DVB-S2 modus te schakelen en start de kanaalscan.

GEMEENSCHAPPELIJKE INTERFACE

De gemeenschappelijke interface-gleuf (common interface of CI) is ontworpen om de conditionele toegang-module (CA) en smartkaart te aanvaarden, dit om het mogelijk te maken om naar betaal-tv en aanvullende diensten te kijken. Neemt u contact op met de installateur van de Common interface voor meer informatie betreffende modules en abonnementen. Let op, CA-modules en smartkaarten zijn geen optionele accessoires van ons.

Waarschuwing

- Schakel uw tv uit voordat u een module in de gemeenschappelijke interface-gleuf stopt.

Plaats de CAM er correct in, stop daarna pas de smartkaart in het Cl-sleuf dat zich aan de zijkant van de tv bevindt.

2 Schakel de tv in, op het scherm zal een bericht verschijnen indien de CA-module gedetecteerd wordt. Wacht enkele ogenblikken tot de kaart geactiveerd is.

CI Module Toegevoegd

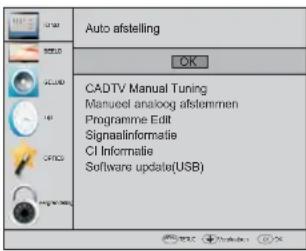

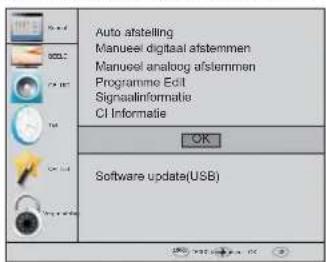

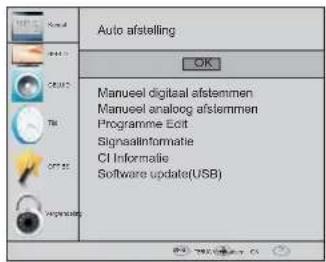

3 Druk op de MENU-toets en druk vervolgens op de ▲▼-toetsen om de CI informatie-optie te selecteren.

Auto afstelling Manueel digitaal afstemmen Manueel analog afstemmen Programme Edit Signaainformatie CI Informatie OK Software update(USB)

4 Gedetailleerde informatie over de CI-kaart die in gebruik is, wordt weergegeven.
5 Druk op de OK-toets om het kaartmenu te openen. Wij verwijzen naar de modulehandleiding voor het instellen van de details.
6 Wanneer de module verwijderd is, zal het volgende bericht op het scherm verschijnen:

CI Module Verwijderd

DU

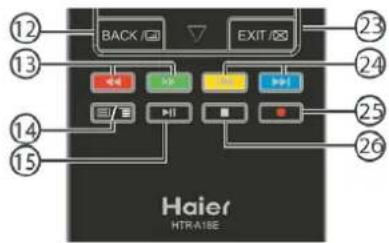

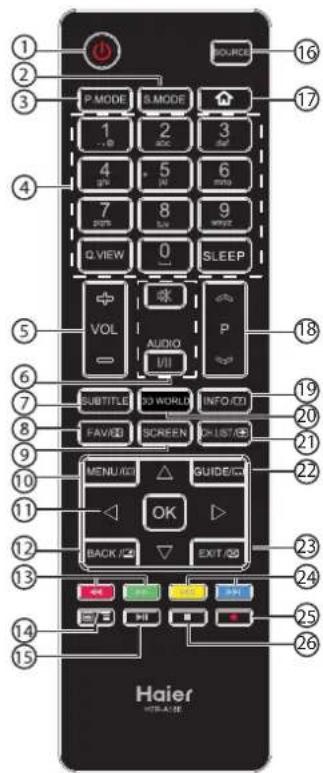

03 Afstandsbediening

1 2 3 P.MODE B.MODE 1 2 3 4 5 6 7 8 9 Q.VIEW 0 SLEEP VOL AUDIO I/II P 18 SUBTITLE DO WORLD INFO/CDI FAV/CDI SCREEN LIST/CDI MENU/CDI GUIDE/CDI OK BACK /CDI EXIT /CDI Haier WRITE/CDI

# Toets Beschrijving
1	(○) (Aan/Uit)	Indrukken om de TV in of uit te schakelen.
2	S.MODE	Indrukken om de geluidmodus te selecteren.
3	P.MODE	Indrukken om de beeldmodus te selecteren.
4	0-9	Indrukken om een kanaalnummer of wachtwoord in te voeren.
	Q.VIEW	Indrukken om naar het laatst bekeken kanaal te schakelen.
	SLEEP	Indrukken om de slaaptimer in te stellen.
5	VOL +/-	Indrukken om het volumeniveau aan te passen.
6	(○) (Dcmp)	Indrukken om het geluid in of uit te schakelen.
	AUDIO(I/II)	Indrukken om Mono, Nicam stereo voor ATV-kanalen te selecteren. Audiotaal selecteren voor DTV-kanalen.
7	SUBTITLE	Indrukken om de ondertiteling in of uit te schakelen.
8	FAV/○	Indrukken om de lijst met favoriete kanalen te openen. In teletekstmodus, indrukken om een pagina te bewriezen.

9	SCREEN	Indrukken om de aspectverhouding van het scherm te wijzigen.
10	MENU/∅	Indrukken om het schermmenu te openen. In teletekstmodus, indrukken om de INDEX-pagina te openen.
11	▲▼◀▶	Indrukken om het schermmenu te navigeren.
		Indrukken ter bevestiging van een selectie.OK
12	BACK/∅	Indrukken om terug te keren naar het vorige scherm.In teletekstmodus, indrukken om de mixmodus te openen.
13	◀◀ (achteruit)▶▶ (vooruit)	Indrukken om vooruit of terug te spoelen. afspelen in multimediamodus.
14	∅/∅	In teletekstmodus indrukken om de teletekstpagina te openen of sluiten. Indrukken om het hoofdmenu In MHL-modus weer te geven, bijvoorbeeld het APP-menu.
15	▶II (start/pauze)	Indrukken om af te spelen/te pauzeren in multimediamodus.
16	SOURCE	Indrukken om de lijst met ingangsbronnen te openen.
17	∅	Indrukken om de HDMI2/MHL-modus te starten.
18	P ∞/∞	Indrukken om van kanaal te wisselen.
19	INFO/∅	Indrukken om de kanaalinformatie weer te geven. In teletekstmodus indrukken om verborgen informatie te onthullen.
20	3D WORLD	Deze modellen ondersteunen geen 3D-functies.
21	CH.LIST/∅	Indrukken om de kanaallijst te openen. In teletekstmodus indrukken om het beeld te wisselen tussen boven, onder en volledig.
22	GUIDE/∅	Indrukken om de elektronische programmagids in TV-modus te openen. Indrukken om een subpagina in de teletekst te openen.
23	EXIT/∅	Indrukken om het schermmenu te sluiten. In teletekstmodus, indrukken om de tekst te verbergen.
24	◀◀ (vorige)▶◀◀ (volgende)	Indrukken om het vorige of volgende bestand te selecteren.
25	● (REC)	Indrukken om het TV-programma op te nemen dat u momenteel bekijkt in DTV-modus.
26	■ (stop)	Indrukken om de multimediaaweergave te stoppen.

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.
2. Plaats 2 AAA 1,5V batterijen in het compartiment en let erop dat de polariteit (+ of -) van de batterijen overeenkomt met de polariteitsmerken op de afstandsbediening.
3. Monteer het batterijklepje. Vervang de batterijen wanneer uw tv de volgende symptomen begint te vertonen: bediening is instabiel of onregelmatig, soms werkt de tv niet met de afstandsbediening.
   Opmerking:
   1) Alkaline-batterijen worden aanbevolen.
   2) Verwijder de batterijen als ze leeg zijn of als de afstandsbediening langere tijd niet gebruikt wordt.

TELETEKST

Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.).

Druk op:	U verkrijgt:
TEKST	Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer. Als het gekozen kanaal geen teletekst uitzendt, zal de aanduiding 100 zijn en het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor teletekst).
EEN PAGINA SELECTEREN	Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de pagina weergegeven. Herhaal deze handeling om een andere pagina te bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet uitgezonden wordt. Selecteer dan een ander nummer.
DIRECT TOEGANG TOT RUBRIEKEN	Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De vier gekleurde toetsen worden gebruikt om de overeenkomstige rubrieken of pagina's te openen. De gekleurde velden knipperen wanneer de rubriek of de pagina nog niet beschikbaar is.
INDEX	Dit laat u terugkeren naar de Inhoud (meestal pagina 100).
SUB PAGINA	Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub-pagina de overname hervat. De aanduiding verschijnt links bovenaan.
VASTHOUDEN	De pagina bevriezen.
ONTHULLEN	Het weergeven of verbergen van informatie (oplossingen bij spelletjes).
MIX	Teletekst, programma, beeld worden samen weergegeven.
VERLATEN	Verlaat de teletekst.
GROOTTE	Het beeld wisselen naar boven, onder, volledig.

DU

04 DE WERKING

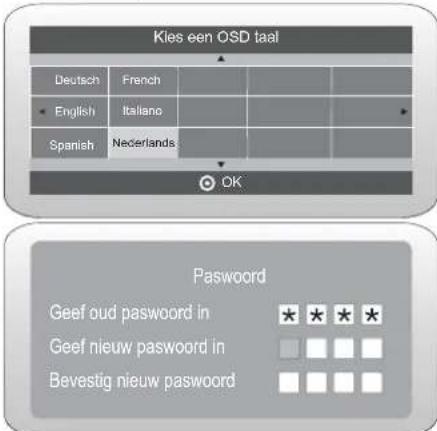

Installatiegids

De installatiegids verschijnt enkel wanneer de TV voor de eerste keer gebruikt wordt of terug is ingesteld op fabrieksinstellingen.

Kies een OSD taal Deutsch French English Italiano Spanish Necerlands OK Password Geef oud password in * * * * Geef nieuw password in □ □ □ Bevestig nieuw password □ □ □

1). Druk op de "◀▶▲▼" -knoppen om in het menu te navigeren en de instellingen te wijzigen. Druk op de "OK"-knop om te bevestigen.

Selecteer de gewenste taal, voor de weergave op het menu.

Hetstandaard paswoord is 0000.

Wanneer het toestel voor het eerst wordt ingeschakeld, zal het "Initialisatie" instellingsmenu verschijnen. Nadat de OSD-taal is ingesteld, kunt u kiezen uit "Shopmodus" en "Homemodus". Wanneer het scherm het volgende instellingsmenu tont en de cursor op "homemodus" blijft, kunt u op ◀▶ drukken om aan te passen en "OK" gebruiken om het menu te openen.

Als "Shopmodus" is geselecteerd, zal het volgende menu worden weergegeven.

Selecteer "OK" om het volgende dialoogmenu te openen.

Selecteer "Annuleren" om terug te keren naar het "Initialisatie" instellingsmenu, en de cursor zal op de optie "Homemodus" blijven. Selecteer het om naar het volgende menu te gaan en uw land te kiezen.

2). Druk op de "▲▼" -knoppen om "DVB-T/DVB-CDVB-S2" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE DVB-T DVB-C DVB-S2

a. Als u DVB-T selecteert, is de volgende stap het selecteren van het afstemtype en land, druk vervolgens op de "OK"-knop om het afstemmen te starten.

b. Als u DVB-C selecteert, is de volgende stap het configureren van het DVB-C-systeem zoals Scantype/Frequentie/Netwerk ID/Symbool(KS/S), druk vervolgens op de "OK"-knop om naar het selectiemenu van de afstemtype en land te gaan, deze stap is hetzelfde als bij DVB-T, selecteer het afstemtype (DTV/ATV). Kies het juiste land, druk op de "OK"-knop om het afstemmen te starten.

DVB-C Scan Menu Scan type Full Frequentie 610000 Network ID Auto Symbol(ks/s) Auto OK MENU

c.Als u DVB-S2 selecteert, kunt u de standaard DVB-S2 kanaallijst laden of een nieuwe kanaalscan starten.

3). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot dekele Dendisplay zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.

4). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de" knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen.

U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.

5). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programma DTV : 0 Programma Radio : 0 Programma Data : 0 Programma 36%... 668.75MHz (TV)

6)

1). Druk up de "MENU"-knop en druk vervolgens op de "▲▼" -knoppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

2). Druk op de" ▲Moppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto afstelling OK Manueel digitaal afstemmen Manueel analog afstemmen Programme Edit Signaalinformatie CI Informatie Software update(USB)

3). DOKBp/DAV▲▼"-Dvoppen om

te selecteren. Selecteer "DVB-T" en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE DVB-T DVB-C DVB-S2

4). Druk in het "Afstemtype-"mehu op de" "-knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de" -knop en druk vervolgens op de" ◀knappen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

5). Het kanaalafstemmen zal beginnen. Deze bewerking kan tot edelen de display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.
6). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de "◀" - knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
7). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programma DTV : 0 Programma Radio : 0 Programma Data : 0 Programma 36%... 668.75MHz (TV)

1.2) Automatisch afstemmen (DVB-C)

1). Druk op de "MENU"-knop en druk vervolgens op de" ▲Moppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.
2). Druk op de "▲▼"-knoppen om "Auto Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto afsteiling OK CADTV Manual Tuning Manual analog afstemmen Programme Edit SignalInformatie CI Informatie Software update(USB)

3). Druk op de "▲▼"-knoppen om "DVB-T/DVB-C/DVB-S2" te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB SELECT TYPE

DVB-T

DVB-C

DVB-S2

4). Druk op de "▲▼"-knoppen om"Scantype/Symbool (KS/S)"te selecteren en druk vervolgens op de "OK"-knop om te bevestigen.

DVB-C Scan Menu Scan type Full Frequentie 610000 Network ID Auto Symbol(ks/s) Auto OK MENU

5). Druk in het "Afstemtype"-menu op de" knoppen om ATV/DTV/DTV + ATV te selecteren. Druk op de "knop en druk vervolgens op de"
▶▲▼"-knoppen om het land waar u de TV zult gebruiken. Druk op de "OK"-knop om te bevestigen.

6). Het kanaalafstemmen zal beginnen. Deze bewerking kan tote erken De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.

7). Als u het ATV-afstemmen wilt overslaan, druk op de "MENU"-knop om het afstemmen te onderbreken. Een pop-up-scherm zal worden weergegeven, druk op de"
◀"-knop om "YES" te selecteren om te bevestigen. Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U kunt de bovenstaande stap herhalen als u ook de DTV-afstemmen wilt overslaan. Een installatie herinnering verschijnt de volgende keer dat u de TV inschakelt.
8). Nadat het afstemmen voltooid is, zijn de kanalen gerangschikt in een vooraf ingestelde volgorde. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer "Programme" bewerken onder het "Channel"-menu.

Channel Tuning TV : 1 Programma DTV : 0 Programma Radio : 0 Programma Data : 0 Programma 36%... 668.75MHz (TV)

OPMERKING:

Alle kanalen met inbegrip van ATV, DTV en Radio kunnen in één keer worden afgestemd, als het afstemtype DTV + ATV is. Alle opgeslagen zenders zullen na het automatisch afstemmen verdwijnen. Na het automatisch afstemmen, zal het kanaal naar het eerste DTV-kanaal overslaan.

1.3) Automatisch Afstemmen (DVB-S2)

1) Druk op de toets MENU, gebruik vervolgens de toetsen ▼▲ om het menu CHANNEL te selecteren en druk op de toets OK.

2)Gebruik de toetsen ▼▲ om Auto Tuning te selecteren en druk vervolgens op de toets OK.

3)Gebruik de toetsen ▼▲ om DVB-T/DVB-C/DVB-S2 te selecteren. Selecteer DVB-S2 en druk vervolgens ter bevestiging op de toets OK.

4) Druk op de BLAUWE toets om een nieuwe kanaalscan te starten; Druk op de toets Exit om de kanaalscan over te slaan en de standaard kanaallijst te laden.

2.1) DTV handmatig afstemmen (DVB-T)

1). Druk op de "MENU"-knop en druk vervolgens op de" ▲Moppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

2). Druk op de "▲▼"-knoppen om "DTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto afstelling Manueel digitaal afstemmen OK Manueel analogog afstemmen Programme Edit Signa informatione CI Informatie Software update(USB)

3). Het "DTV Manual Tuning"-scherm zal verschijnen. Druk op de "knoppen om het gewenste UHF-kanaal te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven.

4). Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.

5). Druk op de "EXIT"-knop om het menu te verlaten.

Maneurol digitaal afstemmen VHF CH D Druk OK om te zoeken Slecht Normaal Good

2.2) DTV handmatig afstemmen (DVB-C)

1). Druk op de "MENU"-knopen druk vervolgens op de "▲Moppen om het "Channel"-menu te selecteren en druk vervolgens op de "OK"-knop.

2). Druk op de "▲▼"-knopen om "CADTV Manual Tuning" te selecteren en druk vervolgens op de "OK"-knop.

Auto afstelling CADTV Manual Tuning OK Manual analog afstemmen Programme Edit Signaainformate CI Informate Software update(USB)

3). Het "CADTV Manual Tuning"-scherm zal verschijnen. Druk op de "▲"koppen om "Frequency/Symbol (Ks/s/QAM Type QAM" te selecteren en druk vervolgens op de "OK"-knop om het zoeken van dat kanaal te beginnen. Wanneer het signaal is afgestemd, zal het beeld en de signaalsterkte op het scherm worden weergegeven. 4). Druk op de "MENU"-knop om naar het hoofdmenu terug te keren.

5). Druk op de "EXIT"-knop om het menu te verlaten.

CADTV Manual Tuning Frequentie 490000 Symbol(ks/s) 6875 QAM Type QAM16 GEEN SIGNAL Slecht Normaal Goed

3.DVB-S2 Bediening

3.1Eerste Keer Installatie

Druk a.u.b. op de brontoets om het ingangsmenu te openen, gebruik de navigatietoetsen om DVB-S2 te selecteren en druk vervolgens ter bevestiging op de toets OK. De Kanaallijst voor ASTRA is al geïnstalleerd. Alles is nu gereed om TV te kijken.

Opmerking

Als u verschillende satellieten gebruikt, volg dan a.u.b. de instructies voor de systeeminstellingen om de satelliet in te stellen. Als u meer dan een satelliet gebruikt, dient u de satellieten toe te wijzen aan de juiste DiSEqC-LNB die in uw satellietinstallatie wordt gebruikt.

3.2 Satellietbeheer

De satellietinstellingen configureren.

Satelletlijst: Druk op ▼/▲ om een satellet te selecteren en de instellingen ervan rechts weer te geven. LNB Type: Druk op ◀/►/OK om de lijst met LNB Types te openen die wordt weergegeven als frequenties van de lokale oscillator. U kunt frequenties ook invoeren d.m.v. Gebruiker Enkel, Gebruiker Dubbel onder in de lijst.

LNB Vermogen: Druk op ◀/► om het LNB vermogen in te stellen.

22K: Druk op ◀/▶ om de 22K in of uit te schakelen, wat automatisch is ingesteld wanneer het LNB Type de dubbele lokale oscillator is.

DE WERKING

Toonburst: De toonburstwisselaar inschakelen of uitschakelen.
DiSEqC1.0:	Selecteer de juiste poort tot op 4 voor de juiste LNB.
DiSEqC1.1:	Selecteer de juiste poort tot op 16 voor de juiste LNB.
Motor:	Druk op LINKS/RECHTS om DiSEqC1.2 of DiSEqC1.3 te selecteren. Druk vervolgens op OK om het menu te openen en de positie in te stellen.
DiSEqC1.2:	Beweeg de motor naar een goede positie om het signaal te vergrendelen.
DiSEqC1.3:	Beweeg de motor op basis van de lokale posities en satellietposities.

Motorinstellingen:	Selecteer DiSEqC en druk op OK om te openen.
Automatisch bewegen:	Druk op LINKS/RECHTS om naar het Westen/Oosten te bewegen. Het zal automatisch worden gestopt zodra het signaal is vergrendeld.
Blijven bewegen:	Druk op LINKS/RECHTS om naar het Westen/Oosten te bewegen. Het zal blijven bewegen totdat u het stopt.
Stapsgewijs [1] bewegen:	Druk op LINKS/RECHTS om slechts een stap te bewegen.
Positie opslaan:	De huidige motorpositie opslaan.
Go naar Positie:	Druk op LINKS/RECHTS om naar de opgeslagen positie te gaan.
Go naar Referentie	Alle posities laten rusten.
Go naar X:	Go naar de positie berekend via de lokale posities en satellietposities.

3.2.1 Satellietinstellingen

Satellieten toevoegen: Druk op de RODE toets om een nieuwe satelliet toe te voegen, u dient hierbij een unieke longitude in te voeren en de satellietnaam te bewerken met het virtuele toetsenbord.

Satellieten bewerken: Druk op de GROENE toets om de gemarkeerde satelliet te bewerken.

Satelliet wissen: Druk op de GELE toets om de gemarkeerde satelliet te wissen. Druk op OK om te bevestigen.

3.2.2 Transponder

Druk op GUIDE om van lijst te wisselen en de transponders van de gemarkeerde satelliet weer te geven. U kunt ook op GUIDE drukken om weer terug te keren naar de satellietlijst.

Transponder toevoegen: Druk op de RODE toets om een nieuwe transponder toe te voegen. U kunt geen bestaande TP onder dezelfde satelliet opslaan.

Transponder bewerken: Druk op de GROENE toets om de gemarkeerde transponder te bewerken. U kunt geen bestaande TP onder dezelfde satelliet opslaan.

Transponder wissen: Druk op de GELE toets om de gemarkeerde transponder te wissen. Druk op OK om te bevestigen.

Enkele Transponderscan: Druk op BLAUW om het menu met scaninstellingen te openen. Configureer de instellingen en druk vervolgens op OK om de scan te starten.

Multi-Transponderscan: Druk op OK om transponders met de markering "√" te selecteren en druk vervolgens op BLAUW om het menu met scaninstellingen te openen. Configureer de instellingen en druk vervolgens op OK om de multi-transponderscan te starten.

3.2.3 Kanaalscan

Enkele Satellietscan:Druk op BLAUW om het menu met scaninstellingen te openen.

Scanmodus: Druk op ◀/► om standaard te selecteren, voor een scan van de standaard ingebouwde transponders, Blinde Scan en Netwerk, welke scannen met NIT aan.

Met encryptie: Druk op ◀/► om Alle Kanalen of FTA Kanalen te selecteren;

Servicetype: Druk op ◀/► om ALLES, DTV of Radio te selecteren. Druk op OK om met de bovengenoemde instellingen te starten met scannen.

Multi-Satellietscan:Druk op OK om satellieten met de markering "√" te selecteren en druk vervolgens op BLAUW om het menu met scaninstellingen te openen. Druk na de configuratie zoals die van de enkele satellietscan op OK om de multi-satellietscan te starten.

3.3 Programma bewerken

U dient het menu Programma Bewerken te openen om uw programmavoorkeur in te stellen (overslaan, favoriet, verplaatsen of wissen).

Een TV- of Radioprogramma wissen

Selecteer het programma en druk vervolgens op de RODE toets om het kanaal te wissen.

Een TV- of Radioprogramma verplaatsen

Selecteer het gewenste programma en druk vervolgens op de GELE toets. Druk op ◀/► om het programma te verplaatsen. Druk ter bevestiging nogmaals op de GELE toets.

Een TV- of Radioprogramma overslaan

Selecteer het programma dat u wilt overslaan en druk op de BLAUW toets. Een overslaansymbooltje zal verschijnen. Het programma wordt gemarkeerd als programma dat wordt overgeslagen.

Favorite Programma instellen

Druk op ▼/▲ om het programma te selecteren, druk op de toets FAV, en ♥ zal rechts van het programma verschijnen. Selecteer het FAV programma, druk nogmaals op de toets FAV, u kunt de FAV ook annuleren, dan zal ♥ verdwijnen. Nadat uw favorietengroep eenmaal is gecreëerd, kunt u op de toets FAV drukken om uw favoriete kanaal direct te openen.

Het toont de signaalkwaliteit en het signaalbereik van het geselecteerde kanaal.

3.5 Cl informatie

Dit toont informatie over de CI-kaart aangesloten op de TV.

De EPG is gids op het TV-scherm waarin de geplande programma's voor de komende zeven dagen voor elk afgestemd kanaal staan.

Druk op de toets GUIDE op de afstandsbediening om de gids te openen. Het toont een lijst met de huidige programma's.

Selecteer "Program Guide" en druk op ◀/► om te wisselen tussen Tijd/Kanaal.

U kunt de ▼/▲ toets gebruiken om het gewenste programma te selecteren.

Tijd: Een overzicht zal verschijnen van de uitzending op de geselecteerde datum en huidige tijd van de programma's.

- Selecteer de "Date/Timer" display en druk op ◀/► om de datum te wijzigen.

Kanaal: Een overzicht zal verschijnen van de uitzending van het geselecteerde kanaal op de dag die u eerder hebt ingevoerd.

- Selecteer de programmadisplay en druk op ◀/► om van kanaal te wisselen.

Herinnering: Gebruik de BLAUWE toets om de herinneringinstelling te openen. Druk op "OK" om de gemaakte instellingen te bevestigen. De gemaakte instellingen zullen in uw schemalijst worden opgeslagen.

Opnemen: Gebruik de RODE toets om de opname-instellingen te openen. Druk op "OK" om de gemaakte instellingen te bevestigen. De gemaakte instellingen zullen in uw schemalijst worden opgeslagen.

Info: Gebruik de GROENE toets om informatie weer te geven over de geselecteerde uitzending.

Schema: Gebruik de GELE toets om de schemalijst met uw opname- en herinneringinstellingen te openen.

Geselecteerde onderwerpen kunnen worden gewist met de "RODE" toets.

4) ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge tvkanalen te zoeken en fijn af te stellen, sla hierna de kanalen op die u geselecteerd heeft.

OPMERKING:

Druk op de rode toets van teletekst om de kanalen na handmatige afstemming op te slaan.

Manual analog abstortion Opslaan als 1 System 8G Kanadlaveer 1 Zeeken Fijnstelling Frequente 424.26 MHz Oodlaan MENU

5). Programma wijzigen:

U kunt elk programma verwijderen, hernoemen, verplaatsen, overslaan, ook FAV (favorieten).

DE WERKING

Verwijderen

Druk op de rode toets van teletekst, het programma waar de cursor zich bevindt, zal verwijderd worden.

Hernoemen:

Alleen ATV-programma's kunnen hernoemd worden. Verplaats de cursor naar het programma, druk op de groene toets van teletekt om het programma te hernoemen. Druk op ▲▼om de karakters te kiezen. Druk op ◀► om de cursor te verplaatsen. Druk op de menu knop om het bewerken af te sluiten. Druk vervolgens op UITGAAN om het menu te verlaten. Opmerking: ATV-programma's kunnen alleen een naam van 5 karakters hebben.

Verplaatsen

Gebruik de pijltoetsen om het kanaal dat u wilt verplaatsen te selecteren. Druk vervolgens op de gele toets om de verplaatsfunctie te selecteren. Wanneer deze actief is, gebruikt u de pijltoetsen om het kanaal te verplaatsen en daarna OK om dit te bevestigen.

Overslaan

Druk op ◆ het programma te kiezen, drukt u hierna op de blauwe toets van teletekst om dit programma over te slaan. Ⓤ zal aan de rechterkant van het programma verschijnen. Kies het programma dat overgeslagen moet worden, druk nogmaals op de blauwe toets. U kunt overslaan annuleren, Ⓤ zal dan verdwijnen.

Favoriet

Druk op ▲ het programma te kiezen. Druk op de FAV-toets, ♥ zal aan de rechterkant van het programma verschijnen. Kies het favoriete programma en druk nogmaals op de FAV-toets. U kunt FAV annuleren, ♥ zal dan verdwijnen.

Zodra uw favoriete groep is aangemaakt, kunt u snel toegang krijgen tot uw favoriete kanaal door op de FAV-toets te drukken.

6).Cl-informatie: (optioneel)

Dit menu kan de informatie over de gemeenschappelijke interface kaart (CI-kaart) weergeven.

2. BEELDMENU

Het tweede deel van het MENU is het BEELDMENU. U kunt hier effect geven aan het beeld zoals contrast, helderheid enz.

Beetimodus Eos Standard Mz Vnd Szenko Kleurtemperatuur Aspect Ratio Noise Reduction Schem

Bestimodus Standard Contrast 50: Holderheid 50 Kleur 50 Scherpte 75 Tint 50 MENU Kleuter temperature Mudel Rood 50 Green 50 Blauw 50 MENU

OPMERKING:

1). Tint is alleen beschikbaar voor het NTSC-systeem. 2). Er zijn vier kleurtemperatuurinstellingen die geselecteerd kunnen worden, medium, warm, koel, gebruiker. 3). Beeld (screen) is beschikbaar in de PC-optie die de horizontale positie, vertikale positie, grootte en fase kan aanpassen.

3. GELUID MENU

Het derde deel van het MENU is het GELUIDMENU. U kunt hier het geluidseffect aanpassen zoals hoge en lage tonen, balans enz.

Geluidsmodus Balance Auto Volume Surround Sound COAXIAL MODE AD Switch

Opmerking:

Auto volume: dit is alleen beschikbaar als het ingangssignaal te groot is of het geluid vervalst wordt.

4. TIJD MENU

Het vierde onderdeel van het MENU is het TIJDSMENU. U kunt hier de klok, het vermogen aan/uit tijd, de slaaptijd enz, aanpassen.

Kick Timer Uti OK Timer Aan Snapprimer Auto Snapprimer Tidzone

OPMERKING:

Indien er 15 minuten geen signaal aanwezig is, zal de tv naar de automatische slaapinstelling schakelen (auto sleep) als deze op AAN (on) ingeschakeld is. De kloktijd kan verkregen worden via het DTV-systeem auto.

5.INSTEL MENU

Het vijfde deel van het MENU is het INSTELMENU. Hier kunt u de menutaal, gesproken taal, ondertiteling enz. instellen.

Tacolinstellingen OK Auditoraal Tool Underutilating PVR File System Standard opiniouw Autom. uibschok. (4 uur) This/welker mode HDMI CEC OK

Automatische uitschakelen

1. Als na 4 uur vanaf het inschakelen geen wilzigingen aan de TV worden aangebracht, bijvoorbeeld geen kanaal of volume veranderd, zal de TV het automatische uitschakelproces starten. En pop-up-venster zal verschijnen op het scherm.

Na 150 seconden schakelt de TV automatisch over naar stand-by.Druk op een willekeurige knop op de afstandsbediening om het automatisch uitschakelen te annuleren.

1. Om het automatisch uitschakelen te annuleren, selecteer "Automatic power-down (4H)" in het optiemenu en druk op "OK". Een pop-up-bericht "Are you sure you want to enable automatic powerdown?" zal verschijnen.

Gebruik de rechter pijltoets om "NO" te selecteren. Het TV-scherm keert naar het optiemenu terug en de "Automatic power-down (4H)"-optie zal verschijnen. Automatic power-down(4H) OFF

Om na 4 uur naar automatisch uitschakelen terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoetsom "YES" te selecteren.

In het PVR-file systeemmenu kunt u de USB-schijf instellen voor PVR (persoonlijke videorecorder).

Select Disk Check PVR File System Start USB Disk Format Time Shift Size Sneltheld Free Record Limit 6 Hz OK MENU

OPMERKING:

Fabrieksinstellingen (restore factory default) zal alle programma's en wachtwoorden verwijderen.

6. KINDERSLOT MENU

Het zesde onderdeel van het MENU is het KINDERSLOTMENU. U kunt het systeem op slot zetten, een wachtwoord aanbrengen, programma's blokkeren en ouderlijke begeleiding instellen. Zodra u het kinderslotsysteem heeft ingeschakeld, kunt u geen kanalen meer zoeken of programma's wijzigen.

Vergreneking OK Set Password Bikksesomgramms Outputlike controls

OPMERKING:

Het standaard wachtwoord is 0000. Indien u het wachtwoord vergeet, kunt u gebruik maken van het superwachtwoord: 9443.

Blokkeer programma (block program): druk op ▲▼om het programma te kiezen, druk op de groene toets van teletekt om het programma te blokkeren. Indien u het programma wilt deblokkeren, gaat u dan naar het hoofdmenu, geeft het wachtwoord in, drukt hierna nogmaals op de groene toets. Ouderlijk toezicht (parental guidance): Druk op ◀► om de waardering te kiezen.

Het EPG-menu wordt gebruikt om na te kijken wat er wordt uitgezonden op DTV of de radio op de dag zelf.

Druk op de GUIDE-toets om het EPG-menu te openen, het volgende menu zal verschijnen:

PROGRAMMA GIDS 26/Jan 11:40 1 TV3 Club/Super3-Naturalmen 2 3/24 Geen Informate 3 TVC HD Geen Informate Record INFO ShowUp Hot影響 OK KIFX

1. INFO

Gebruik om de programma's te kiezen. Om de informatie van het programma te markeren, drukt u op de INFO-toets.

2. Schema

Druk op de gele teletekst-toets. Dit kan het hele herinneringsschema op een rij zetten, druk op de gekozen lijst en druk op de rode toets VERWIJDEREN om de schemalijst te verwijderen.

Planlijst 04:55 28th Apr Wissen
	Tijd	Datum	Titel Programma	Naam Kanaal

3. Opnemen

Druk op de rode toets. Dit kan ingesteld worden om het programma te laten opnemen..

4. Herinneren

Druk op de blauwe toets om één programma te kiezen en om één herinnertijd in te stellen. Het tv-scherm zal op de gekozen tijd automatisch naar het gekozen programma verspringen.

Herinnering 1 TV3 37 Minut 11 Uur Jan Maand 28 Datum Eenmaal Modus OK TERUG

8. PVR-FUNCTIE

1. Voorbereiding om een programma op te nemen

De PVR functie werkt enkel op TNT

Kies in het INSTELMENU het PVR file systeem. Kies in het "INSTELMENU" nu "controleer PVR file systeem" (check PVR File System). Klik op "OK" totdat "controleren" (checking) veranderd is naar "succes".

Opmerking: controleer ook de term "snelheid" (speed). Indien er "HD-ondersteuning" (HD support) is, betekent dit dat de snelheid van het USB-apparaat beschikbaar is voor tijdverplaatsing en opnemen. Indien dit niet het geval is, dient u het apparaat te formateren om ervoor te zorgen dat het apparaat beschikbaar is. De standaard "vrije opneemlimiet" (free record limit) is zes uur, mits de ruimte op de schijf groot genoeg is. Indien de ruimte niet groot genoeg is, moet de opneemtijd korter worden, afhankelijk van de ruimte op het apparaat. Voer geen andere functies uit tijdens de "controleer PVR File systeem"-controle totdat deze gereed is.

De opnames moeten met het PVR-systeem van de TV gebeuren. Het kan alleen op de dezelfde TV worden afgespeeld, niet op een ander soort apparaat (computer, DVD, enz.) die niet met de TS-bestandsindeling compatibel is.

Houd er rekening mee dat om elke vorm van opname uit te voeren, de TV het formatteren van het aangesloten USB-apparaat, voor het opslaan van de opname, van u zal vereisen.

WAARSCHUWING. BIJ HET FORMATTEREN VAN DE EXTERNE USB-APPARAAT, ZULT U ALLE BESTANDEN EN INFORMATIE VERLIEZEN DIE U OP HET APPARAAT HEBT OPGESLAGEN.

Het USB-bestandssysteem zal de opslaggrootte beperken.

Bestandssysteem: NTFS maximaal 2TB

FAT32 maximaal 192 GB

FAT16 maximaal 2 GB

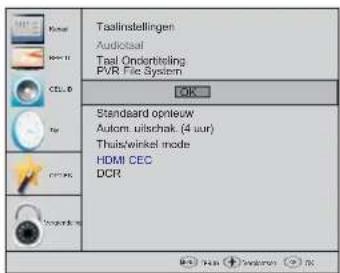

Open vanaf het optiemenu het PVR-bestandssysteem zoals hieronder:

Taalinstellingen Audicat Teal Ondertiteling PVR File System OK Standard opnieuw Autom. uitschak. (4 uur) Thuiswinkel mode HDMI CEC DCR

Selecteer schijf (select disk): selecteer op welke schijf er opgenomen moet worden.

Controleer PVR file systeem (check PVR File System): controleer of het PVR file systeem is ingesteld op het USB apparaat of niet.

Formatteren:

(Suggestie voor het formatteren van het formaat van het apparaat door "High Speed Fs...", dat versneld kan opnemen).

Format disk Format disk Let opl Alle gegevens zullen verloren gaan ( Start Beeindigen ) OK

Het onderstaande menu verschijnt nadat het formatteren beeindigd is:

Indien u het "hoge snelheid FS" formaatinstelling kiest (Hi Speed FS), kunt u de grootte van de tijdverplaatsing veranderen:

Time Shift Size
Time Shift Disk Size	512 MB
SD 14 Mins
HD 4 Mins

2. Het programma opnemen

Als de DTV-bron speelt, kies dan het kanaal en klik/DVB-S2 op "opnemen" (record), het opnamevenster zal verschijnen. Klik nogmaals op "opnemen" (record) en het opneemvenster zal verdwijnen, het "opneem"-ikoon (REC) bevindt zich nog steeds links bovenaan. Het zal verdwijnen wanneer u op "stop" drukt.

3. Een nummer afspelen

Het programma opgenomen op de "USB" zal in de map "MSTPVR" op het apparaat worden opgeslagen.
1. De USB-opslaggrootte kan tussen 128 MB en 500 GB in grootte zijn, maar voor praktisch gebruik is 2 GB tot 500 GB aanbevolen.
2. De video kan korrelig worden wanneer de bitratio van de video te laag is.Dit kan door het aansluiten van een USB-verlengkabel worden veroorzaakt in plaats van de USB direct op de TV aan te sluiten.
3. Niet alle USB-apparaten zijn compatibel. Hieronder is een lijst van aanbevolen USB-stations. Modellen die niet worden vermeld kunnen compatibel zijn, maar zijn niet gegarandeerd te werken.
De ondersteuningslijst van USB-station is dezelfde als die van de tijdverschulvingsfunctie, raadpleeg de volgende pagina's voor details.

9.Functie om de tijd te verschuiven

Voorbereiding om een programma op te nemen

Met deze tv kunt u het programma dat u aan het kijken bent laten pauzeren en laten opnemen naar een USB-opslagapparaat, en dit hervatten op het punt waar er gepauzeerd werd.

OPMERKING:

- Het formatteren van een USB 2.0 opslagapparaat is nodig. Sla uw originele gegevens op voordat u gaat formatteren. Alle data die op het USB-apparaat voorheen opgeslagen waren, worden na het formatteren gewist.

USB-DRIVE OPSLAG FORMATTEREN

Selecteer formatteren van het USB-apparaat en wijs de hoeveelheid ruimte aan de TIJDVERPLAATS-functie toe.

OPMERKING:

- Het formatteerproces zal tenminste twee minuten in beslag nemen. Schakel de stroom niet uit tijdens het formatteren, verwijder ook het USB-apparaat niet tijdens het formatteren. - Tijdens het formatteren wordt een snelheidstest gedaan op het USB-apparaat. Indien dit mislukt, betekent dit dat het USB-apparaat eventueel geen ondersteuning heeft voor de TIJDVERPLAATS-functie.

OPNEMEN VAN EEN GEPAUZEERD DTV- PROGRAMMA NAAR EEN USB- OPSLAGAPPARAAT

1. Terwijl u in de DTV-ingangsbron bent, steekt u het USB-opslagapparaat in de USB-poort aan de zijkant van uw tv.
2. Druk op (15) om de TIJDVERPLAATS-functie Start/pauze te starten. Het tv-programma wordt gepauzeerd. De TIJDVERPLAATS OSD (time shift OSD) zal verschijnen en begint op te nemen.
3. Druk op STOP (26) om de TIJDVERPLAATS-functie te stoppen en het programma dat opgenomen wordt, stopt.

BACK EXIT Haier HTRA18E

OPMERKING:

• Verwijder het USB-opslagapparaat niet wanneer de TIJDVERPLAATS-functie geactiveerd is.
• 4GB aan geheugen biedt ongeveer 140 minuten aan opneemtijd.

TIJDVERPLAATS-beperkingen:

1. Wanneer de TIJDVERPLAATS-functie geactiveerd is, werken alleen de bassistoetsen zoals AFSPELEN/PAUSE/STOP/FWD/REV/VOL+/VOL-/MUTE en sommige basishandelingtoetsen (OK/EXIT/pijltoetsen).

2. Het terugspelen van een video kan haperen en overslaan als de USB-opnamesnelheid niet aan de minimum eisen voldoet.

3. Verwijder de USB-schijf niet, schakel ook de stroom niet uit tijdens een TIJDVERPLAATS-operatie. Het zal afbreken zodra het signaal verdwenen is.

4. Verwijder de signaalbron niet tijdens de TIJDVERPLAATS-opnames.

5.Wissel AFSPELEN/PAUSE/FWD/REV niet herhaaldelijk en te snel steeds met elkaar af.

1. De video kan korrelig worden als de videobit-sterkte te laag is.

2. Niet alle USB-apparaten zijn gelijkwaardig, de electriciteit van de USB-harde schijf dient < 500MA te zijn.

Hieronder treft u een lijst aan met aanbevolen USBdrives. Modellen die niet opgenomen zijn kunnen werken, maar dit is niet gegarandeerd.

• SanDisk Extreme™ Contour™ USB Flash Drive - 8GB SDCZ8-8192-E75
• SanDisk Extreme™ Contour™ USB Flash Drive 16GB SDCZ8-016G-A75
• Kingston DataTraveler410 USB 2.0 Flash Drive - 8GB DT410/8GB
• Kingston DataTraveler410 USB 2.0 Flash Drive - 16GB DT410/16GB
• OCZ Technology Rally2 USB 2.0 Flash Drive - 4GB OCZUSBR2DC-4GB
• OCZ Technology ATV USB 2.0.0 Flash Drive - 8GB OCZUSBATV-8GB
• OCZ Technology Rally2 USB 2.0.0 Flash Drive - 8GB OCZUSBR2DC-8GB
• SAMSUNG-HM500JI-500G

1. Deze functie is niet beschikbaar voor alle digitale televisies zoals gestoorde (scrambled) of alleen audiokanalen.

10. USB-speler

Druk op de brontoets, en selecteer USB in de bronlijst. Druk op de OK-toets om het USB-menu te openen.

Haier Innovation Life Fox Music Text Film

Zorg ervoor dat het USB-apparaat aangesloten is in de sleuf. Er zijn vier types media-onderdelen die geselecteerd kunnen worden, dit zijn foto, muziek, film en tekst. Selecteer het media-onderdeel door op te drukken, daarna drukt u op de OK-toets om naar het schijfselectiemenu (disk selection menu) te gaan.

Druk op ◀▶ om de juiste schijf te selecteren en druk op OK om de mediabestanden en mappen weer te geven, of kies TERUG (return) om terug te keren naar het media-onderdeel selectiemenu.

Picture 025.JPG Tong 725 488 169Up Folder 0021.JPG

Selecteer het mediabestand door op ◀► of ▼▲ te drukken, hierna zal een venster met een voorvertoning in een pop-up verschijnen. Druk op ► om het mediabestand op een volledig scherm af te spelen. Wanneer het mediabestand (foto, muziek, film of type tekst) speelt, drukt u op OK of de INFO-toets zodat de afspeelbalk zichtbaar wordt.

Druk op ◀► om het functie-ikoon te selecteren, druk op de OK-toets om de functie te bevestigen. Druk op "▼" of op de exit knop om de controlebalk te verlaten, behalve voor muziek.

OPMERKING:

U kunt het audionummer of programma afstellen in het INFO-menu tijdens het afspelen van het videobestand. Kies het INFO-ikoon en druk op OK om het INFO-menu weer te geven.

SUB-10.avi Resolutie: 720x400 AudioTrack: 1/1 Ondertiteling: OFF Programma: -/0 Size: 4142 Kbytes Afsluiten

USB-terugspelen wordt ondersteund door de volgende fotobestandformaten:

— JPEG (JPEG-formaat, bestanden met het achtervoegsel ".jpg")
— BMP (bestanden met het achtervoegsel ".bmp")
— PNG (bestanden met het achtervoegsel ".png") USB-terugspelen wordt ondersteund door de volgende muziekbestandformaten:
MP3 (bestanden met het achtervoegsel ".mp3")

USB-teruspelen wordt ondersteund door de volgende tekstbestandformaten:

— TXT (bestanden met het achtervoegsel ".txt")
USB-terugspelen wordt ondersteund door de volgende filmbestandformaten:
— TS (MPEG2 en H.264)

11.MHL gebruikershandleiding:

1: Schakel de tv in, en ontgrendel het scherm van de telefoon.
2: Sluit het ene uiteinde van de MHL-kabel aan op de 'MHL'-poort van de tv.
3: Sluit het andere uiteinde van de MHL-kabel aan op de mini-usb-interface van de mobiele telefoon.

MHL Enchufar

Gebruik een omvormer voor de verbinding tussen de MHL-kabel en uw mobiele telefoon als uw telefoon een Samsung GALAXY SIII of GALAXY NOTE II is. Andere merken kunnen rechtstreeks met de MHL-kabel aangesloten worden.

4: Druk op " " op de afstandsbediening om tussen tv- en MHL-stand te wisselen. Als uw telefoon de MHL-functie ondersteunt zal de tv tegelijkertijd het beeld van het scherm weergeven. Wanneer dit niet het geval is zal de tv de melding 'niet verbonden met extern apparaat' of 'extern apparaat ondersteunt geen MHL' weergeven. Wanneer het maken van een MHL-verbinding voltooid is kunt u de telefoon bedienen met de afstandsbediening. Specifieke afstandsbedieningsfuncties zijn afhankelijk van uw telefoonspecificaties. U kunt nu gebruik maken van een schat aan internetbronnen via uw telefoon.

5: Voor een overzicht van de officieël gecertificeerde telefoonmodellen, zie: http://www.mhlconsortium.org/productlist/mobile-devices/

6: Ondersteuning andere apparaten met MHL-functie.

7: Dit product is officieel gecertificeerd door MHL. Neem contact op met de producent van het mobiele apparaat wanneer MHL-functionaliteit problemen oplevert.

05 Probleemoplossing

Probleemsymtoom				Inspecteer of:
Beeld Audio
	Sneeuw Ruis			Antennepositie, richting of aansluiting
	Wazig		Normale audio	Antennepositie, richting of aansluiting
	Interferentie		Lawaai	Elektronische apparatuur/auto's/motorfietsen/tl-verlichting
	Normaal beeld Demp			Volume (controleer of "gedempt" (mute) geactiveerd is of dat de aansluitingen van het audiosysteem correct zijn)
	Geen beeld		Dempen (mute)	Netsnoer zit niet in stopcontact. Aan/uit-schakelaar staat niet aan. Contrast en helderheid/volume- instellingen zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controleren
	Geen kleur Normale		heer
	Steeds verlies van beeld		Normale audio of zwak	Kanaal opnieuw instellen
	Geen kleur		Geluid	tv-systeem
	Er is een zwarte balk aan boven- en onderkant		Normale audio	Aspect wijzigen om te zoomen

Problemen oplossen

Mijn TV geeft niet het beeld op mijn laptop/PC weer wanneer aangesloten.	Bij de meeste PC's en laptops wanneer aangesloten met een VGA-stekker (de blauwe 15-pins plug op uw PC of laptop), moet u sommige toetsen op uw toetsenbord indrukken om een beeld op een TV of andere externe display te krijgen. Dit is meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op laptops moet u tegelijk op de "Fn"-toets en de "F"-toets drukken.
Ik heb mijn PC/Laptop op de TV aangesloten en krijg beeld, maar geen geluid. Waarom?	De VGA-kabel transporteert alleen de video- of beeldinformatie. U moet een aparte kabel naar de hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5 mm bus) naar de 3,5 mm aansluiting (PC Audio IN) aansluiten. U zult "PC" moeten selecteren met de "SOURCE"-toets op de afstandsbediening. U kunt ook met een HDMI-kabel verbinding met uw PC/Laptop maken als uw PC/Laptop een HDMI-connector heeft. HDMI is zowel audio als video.
Het beeld past niet automatisch het formaat aan wanneer het kanaal wordt gewijzigd.	Controleer of de oogte-breedteverhouding van het TV-beeld op alle ingangen "ATV", "DTV", "SCART", "HDMI 1, 2" enz. op 'Auto' is ingesteld.Om de hoogte-breedteverhouding in te stellen, (Auto, 4:3 of 16:9). Druk op "SOURCE"-toets om bij "ATV" te starten en herhaal de volgorde hieronder voor alle ingangsbronnen "ATV", "DTV", "SCART", "HDMI 1 en 2" omdat elke bron afzonderlijk wordt gecontroleerd.Druk op de "Menu"-toets van de TVDruk op de pijl naar rechts om het submenu van het beeld te openenDruk op de omlaagpijl om hoogte-breedteverhouding te selecterenSelecteer "Auto"Druk op "Exit"Herhaal dit voor alle ingangsbronnen.
Ik heb net een DVD-speler of een ander apparaat op mijn TV aangesloten en het werkt niet.	Dit is op alle apparatuur op de TV aangesloten van toepassing Schakel beide TV & DVD-speler uit (trek de stekker uit het stopcontact, geen stand-by).Schakel eventuele apparatuur uit die op de SCART-aansluiting is aangesloten.Verwijder de SCART-stekker uit de TV.Sluit de TV op het stopcontact aan en schakel inSluit de DVD-speler op het stopcontact aan en schakel in Selecteer HDMI uit het bronmenuDruk op afspelen op DVD-speler en controleer of de film goed afspeeltOPMERKING: De SCART-aansluiting heeft voorrang op HDMI en het is belangrijk dat de apparatuur op de SCART-aansluiting van de TV aangesloten, is uitgeschakeld (niet in stand-by).Volg deze informatie. Als het advies klopt en de DVD-speler werkt, dan is de TV in orde, het is gewoon een beetje in de war.Waarschijnlijk zijn HDMI-stekkers verwijderd en opnieuw aangesloten terwijl de TV was ingeschakeld.Verwijder of sluit nooit HDMI-kabels of andere digitale apparatuur aan terwijl de apparatuur is ingeschakeld.Schakel altijd alle apparatuur uit wanneer digitale apparatuur ontkoppelt of aangesloten wordt.

Problemen oplossen digitale TV - Problemen en mogelijke oplossingen

Het beeld breekt in pixels op

Typische voorbeelden van ontvangstproblemen zijn het opbreken van beelden (pixilation), het bevriezen van het beeld, soms zijn er klikkende of piepende geluiden te horen of het geluid valt weg of er is helemaal GEEN

ontvangst.

Uw beeld kan in pixels opbreken doordat het digitale video-signaal wegvalt. Het wegvallen van het signaal kan optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal te versterken. Een kabel-technicus kan u bij het installeren van een inline-versterker of een voorversterker helpen. Dit zal uw signaalsterkte versterken en het probleem met de pixels verhelpen.

Als u uw TV-signaal via de satelliet ontvangt, controleer of uw schotel niet door sterke winden is verplaatst, of dat het signaal niet door bomen wordt geblokkeerd. Bomen kunnen een probleem zijn omdat het TV-signaal kan veranderen, afhankelijk of een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat.

Ontbrekende kanalen

Het kan zijn dat u constateert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio.

Soms werken de interactieve diensten (rode toets) niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV-antennes

TV-antennes

Digitale terrestrische televisie (Freeview) komt via een antenne op uw TV, de oude antenne die goed was voor analoge TV, kan mogelijk niet goed voor digitale ontvangst werken en moet mogelijk opgewaardeerd worden. Als u niet alle digitale kanalen op DTV (Freeview) ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of Channel 5, is dit meestal omdat uw antenne een smal bandtype is, en moet naar een breed bandtype worden veranderd.

Defecte snoeren en kabels

Controleer uw TV. Zijn de snoeren aan de achterzijde - naar het stopcontact, de antenne, de set-top box, de video- of DVD-speler of recorder - goed aangesloten? SCART-kabels staan er bekend om met de tijd los te raken en kunnen tot problemen met audio en video (beeld) resulteren. De audio links of rechts of beiden ontbreekt en de kleuren zijn slecht of zien er modderig uit. Duw die de SCART-stekkers stevig in, dit moet het probleem oplossen. HDMI-stekkers moeten stevig in worden geduwd; het zijn alleen de laatste millimeter die contact maken. Het zwarte plastic gedeelte van de HDMI-stekker moet meestal erg dicht tegen het lichaam van de TV of het onderdeel zijn of raken.

Wanneer HDMI-kabels worden aangesloten kunt u problemen ervaren als de HDMI-kabels worden aangesloten terwijl de TV of het andere component is ingeschakeld. Schakel altijd de TV en het component uit dat u wilt aansluiten. Als u de stekkers en stopcontacten hebt gecontroleerd, schakel de TV en wat u op de TV hebt aangesloten uit en schakel ze vervolgens opnieuw in.

Ik heb mijn PC op de TV aangesloten. Er is geen geluid.

Als u uw PC of Laptop met een VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet een aparte audiokabel vanaf uw PC of laptop op de TV aansluiten.

Onnatuurlijke kleuren en huidtinten

Onnatuurlijke huidtinten en andere kleuren kunnen een ander probleem betekenen, zelfs bij een nieuwe HDTV. Dit is te wijten aan de beeldinstellingen van de TV, die voor een showroomomgeving geoptimaliseerd zijn. Los dit op door de beeldmodus in het beeldmenu naar natuurlijk te veranderen. Voor meer precisie, probeer de opties voor kleur, contrast en helderheid in het beeldmenu handmatig in te stellen.

Witte contouren

Witte contouren rond objecten en mensen verschijnen in het algemeen als de scherpte van de TV op erg hoog is ingesteld of als uw TV-toestel gebruik maakt van een bepaalde verwerkingstechnologie voor randverscherping. Ga naar het beeldmenu en pas de scherpte aan tot de witte contouren verdwijnen. Als randverscherping is ingeschakeld, probeert het met behulp van het servicemenu uit te schakelen.

Schokkerige video

Soms kan de video schokkerig worden. Wanneer dit gebeurt, moet u controleren of het signaal sterk genoeg is. Als het signaal sterk is, ligt het probleem bij de kabelexploitant. Als de signaalsterkte zwak is, probeer de sterkte van het signaal met een versterker te versterken.

Het beeld vult niet het scherm

Als u PC's of laptops op de TV aansluit, kan het beeld mogelijk het scherm niet vullen. Controleer de weergave-instellingen op uw PC of laptop (Windows > Start> Configuratiescherm > Vormgeving en persoonlijke voorkeur > Weergave-instellingen) en kies de beste resolutie. Selecteer op uw TV: TV-Menu > Beeld > Instellingen en probeer vervolgens "AUTO", "ZOOM1" of "ZOOM2" voor de beste weergave.

USB-aansluiting

De USB-aansluiting zal met *.jpg (foto) en *.mp3 (muziek) bestanden werken. Onthoud dat de TV geen Apple iPhone of iPod's herkent die op de USB-connector op de TV zijn aangesloten. De TV kan andere bestanden afspelen, maar als gevolg van de vele verschillende bestandsformaten, is er geen garantie of deze andere bestandsindelingen zullen werken.

06 Specificatie
39" Full HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	Full HDGeïntegreerd digitaal.Schermgrootte: 99 cmResolutie 1920 x 1080 pixels bij 50 Hz.
DTV-Tuner-decoder	DVB-T, DVB-C, DVB-S216/32/64/128/256 QAM-modulatieMPEG2, MPEG4, H.264
Connectiviteit:	2 HDMI-aansluitingen/ 1 MHL-aansluiting1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingComposiet.1 USB-poort.1 LNB-poort.1 Hoofdtelefoonuitgang.1 CportaalOndersteunde systemen: PAL + SECAMOpslag aantal kanalen: 5000(DVB-S2), 510 (DTV),100 (ATV)TV( RF): 75 Ω ongebalanceerdAV-Video-ingang: 75 Ω, 1 V-P, RCAAV-Audio-ingang: 20 KΩ, 500 m RMSYPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Geluidskwaliteit:	NICAM stereo geluidsysteem.2 x 10 watt RMS uitgangsvermogen.
Standby-energieverbruik:	≤0.50W
Digitale functies:	Digitala interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner; Slaaptimer;Ouderlijke controle; Beeld en tekst2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-montage: 200 x 200 mmPakketafmeting (LxBxH): 1015x160x640mmSet-afmeting (LxBxH) met standaard: 892.4x210x574 mmSet-afmeting (LxBxH) zonder standaard: 892.4x63x529mmPakketgewicht: 11.4kgSet-gewicht met standaard :8.8kgSet-gewicht zonder standaard :7.9 kg

DU

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.

Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.

Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

46" Full HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	Full HDGeïntegreerd digitaal.Schermgrootte: 117 cmResolutie 1920 x 1080 pixels bij 50 Hz.
DTV-Tuner-decoder	DVB-T, DVB-C, DVB-S216/32/64/128/256 QAM-modulatieMPEG2, MPEG4, H.264
Connectiviteit:	2 HDMI-aansluitingen/ 1 MHL-aansluiting1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingComposiet.1 USB-poort.1 LNB-poort.1 Hoofdtelefoonuitgang.1 GOMTAALOndersteunde systemen: PAL + SECAMOpslag aantal kanalen: 5000(DVB-S2), 510 (DTV),100 (ATV)TV( RF): 75 Ω ongebalanceerdAV-Video-ingang: 75 Ω, 1 V-P, RCAAV-Audio-ingang: 20 KΩ, 500 m RMSYPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Geluidskwaliteit:	NICAM stereo geluidsysteem.2 x 10 watt RMS uitgangsvermogen.
Standby-energieverbruik:	≤0.50W
Digitale functies:	Digitala interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner; Slaaptimer;Ouderlijke controle; Beeld en tekst2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-montage: 200 x 200 mmPakketafmeting (LxBxH): 1220x170x770mmSet-afmeting (LxBxH) met standaard: 1060x280x668mmSet-afmeting (LxBxH) zonder standaard: 1060x65x625mmPakketgewicht: 16.6kgSet-gewicht met standaard :13.8kgSet-gewicht zonder standaard :11.9 kg

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.
Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.
Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

50" Full HD 1080P LED/LCD-tv

Beeldkwaliteit van de TV:	Full HDGeïntegreerd digitaal.Schermgrootte: 127 cmResolutie 1920 x 1080 pixels bij 50 Hz.
DTV-Tuner-decoder	DVB-T, DVB-C, DVB-S216/32/64/128/256 QAM-modulatieMPEG2, MPEG4, H.264
Connectiviteit:	2 HDMI-aansluitingen/ 1 MHL-aansluiting1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingComposiet.1 USB-poort.1 LNB-poort.1 Hoofdtelefoonuitgang.1 GOMTAALOndersteunde systemen: PAL + SECAMOpslag aantal kanalen: 5000(DVB-S2), 510 (DTV),100 (ATV)TV( RF): 75 Ω ongebalanceerdAV-Video-ingang: 75 Ω, 1 V-P, RCAAV-Audio-ingang: 20 KΩ, 500 m RMSYPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Geluidskwaliteit:	NICAM stereo geluidsysteem.2 x 10 watt RMS uitgangsvermogen.
Standby-energieverbruik:	≤0.50W
Digitale functies:	Digitala interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.
Extra functies:	UHF/VHF-tuner; Slaaptimer;Ouderlijke controle ; Beeld en tekst2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-montage: 200 x 200 mmPakketafmeting (LxBxH): 1290x175x827mmSet-afmeting (LxBxH) met standaard: 1136x280x709mmSet-afmeting (LxBxH) zonder standaard: 1136x71x666mmPakketgewicht: 18.1kgSet-gewicht met standaard :14.6kgSet-gewicht zonder standaard :12.8 kg

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie. Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.
Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.
Beschrijving scart-uitgang:
1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.
2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.
3. Andere bronnen hebben geen scart-uitgangssignaal.

Haier®

Haier®
