Arcos - Téléviseur SEG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Taille de l'écran	À préciser selon le modèle (ex: 43", 55", 65")
Résolution	4K Ultra HD (3840 x 2160 pixels)
Technologie d'affichage	LED/LCD
Fréquence de rafraîchissement	60 Hz ou 120 Hz selon le modèle
Connectivité	HDMI, USB, Wi-Fi, Ethernet
Fonctionnalités Smart TV	Accès aux applications de streaming, navigateur web
Utilisation	Installation murale ou sur pied, réglages d'image personnalisables
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware
Sécurité	Éviter l'exposition à l'humidité, utiliser un support adapté
Informations Générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Arcos SEG

Pourquoi mon téléviseur SEG Arcos n'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas usées.

Comment régler l'image de mon téléviseur SEG Arcos ?

Accédez au menu des paramètres, puis sélectionnez 'Image'. Vous pourrez ajuster la luminosité, le contraste, la saturation et d'autres paramètres selon vos préférences.

Mon téléviseur SEG Arcos ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Effectuez une recherche de chaînes dans le menu 'Installation' pour détecter les chaînes disponibles.

Comment connecter mon téléviseur SEG Arcos à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Configuration Internet'. Choisissez votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Que faire si le son de mon téléviseur SEG Arcos ne fonctionne pas ?

Vérifiez que le volume n'est pas réglé sur muet. Accédez aux paramètres audio pour vous assurer que les réglages sont corrects et que les haut-parleurs ne sont pas désactivés.

Comment effectuer une mise à jour du logiciel de mon téléviseur SEG Arcos ?

Allez dans le menu 'Paramètres', sélectionnez 'À propos de', puis 'Mise à jour du logiciel'. Suivez les instructions pour télécharger et installer la dernière version.

Mon téléviseur affiche une image floue, que faire ?

Vérifiez la source de votre signal (câble, satellite) et assurez-vous qu'elle est correctement connectée. Ajustez les paramètres d'image dans le menu si nécessaire.

Comment réinitialiser mon téléviseur SEG Arcos aux paramètres d'usine ?

Accédez au menu 'Paramètres', sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Y a-t-il un moyen de programmer l'arrêt automatique de mon téléviseur SEG Arcos ?

Oui, allez dans le menu 'Paramètres', puis 'Minuterie' ou 'Horloge'. Vous pourrez y définir une minuterie d'arrêt automatique selon vos besoins.

Pourquoi mon téléviseur SEG Arcos se déconnecte-t-il de mon réseau Wi-Fi ?

Cela peut être dû à une faible portée du routeur ou à des interférences. Essayez de rapprocher le téléviseur du routeur ou de redémarrer votre routeur.

MODE D'EMPLOI Arcos SEG

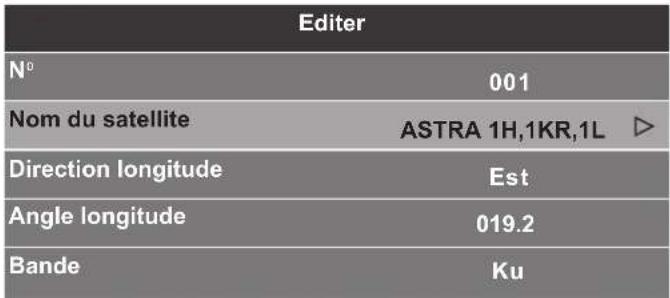

LNB-Typ: LNB-Frequency

019.2E Ku_ASTA 1H,1KR,1L,&h)
LNB Typ	09750/10600
LNB -Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Inaktiv

LNB Type: LNB Frequency

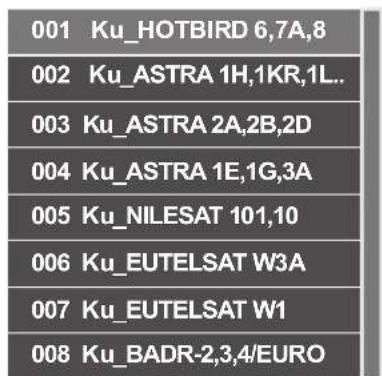

013.01 Ku_HOTBIRD 6,7A,8
LNB Type	< 09750/10600>
LNB Power	On
22KHz	Auto
Toneburst	None
DiSEqC1.0	None
DiSEqC1.1	None
Motor	None

PRECAUTIONS D'EMPLOI 3

Avertissement concernant l'utilisation d'un casque 4
Lieud'st installation 4
Écran LED 4

Appareil et accessoires 5

Mise en route 5

Vue avant 5

Télécommande 6

Instructions relatives à la télécommande en mode TV 6
Instructions relatives à la télécommande en mode DTV/USB 7
Instructions relatives à la télécommande en mode TELTEXTE 8
Insertion des piles dans la télécommande 9
Utilisation de la télécommande 9

Connexion de l'antenne 9

Connexion de l'antenne TV 9

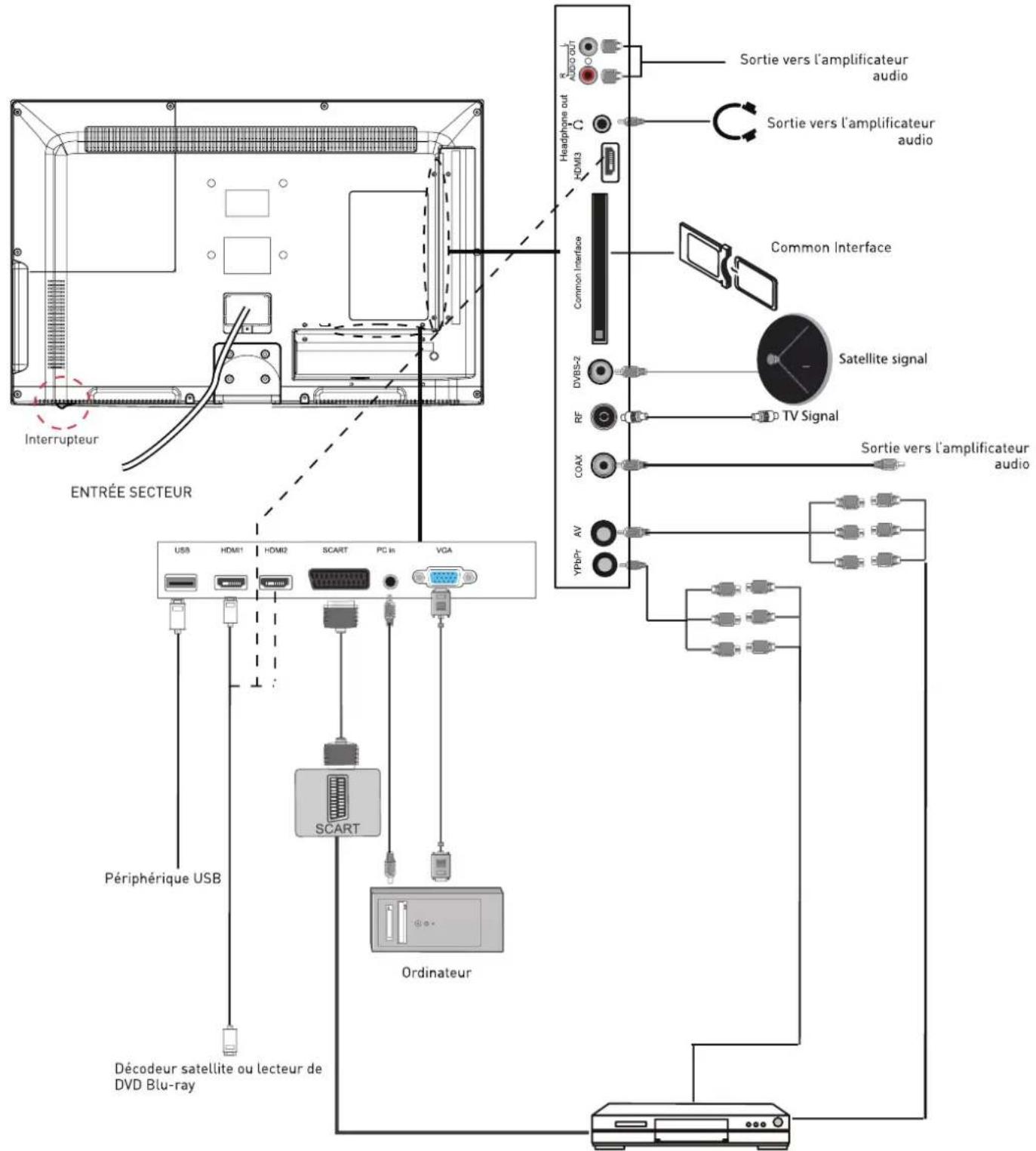

Raccordement d'equipements externes 9

Cable HDMI 9

CablePERITEL 9

Cable VGA 9

BRANCHEMENTS 11

Connexion a un ordinateur 11

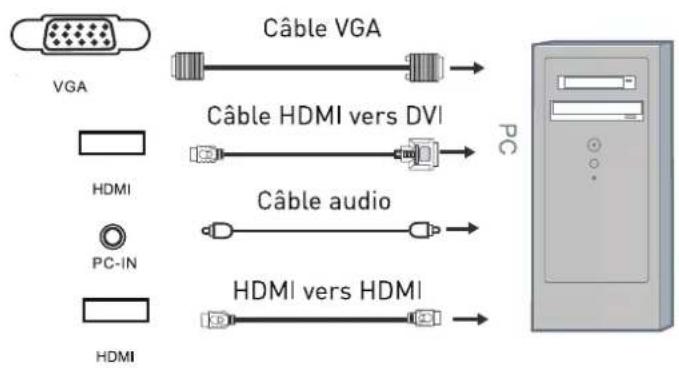

Connexion à un ordinateur par VGA ou HDMI 11

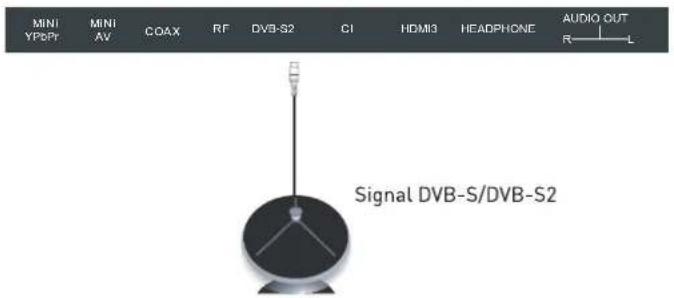

Connexion de l'antenne parabolique 11

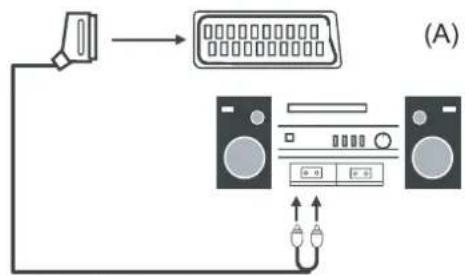

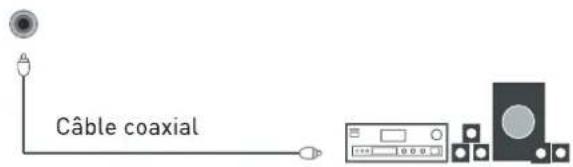

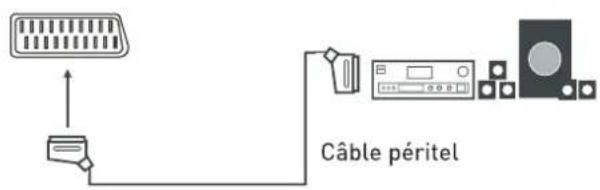

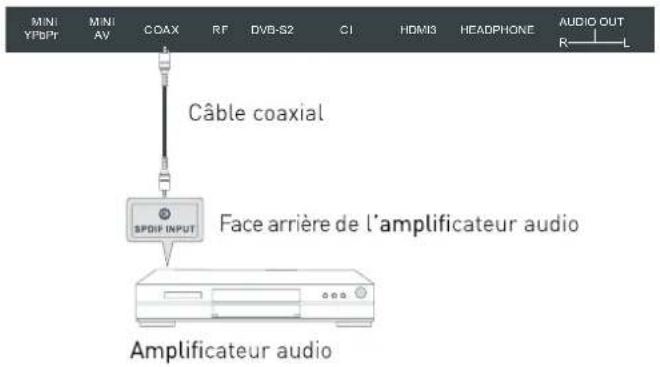

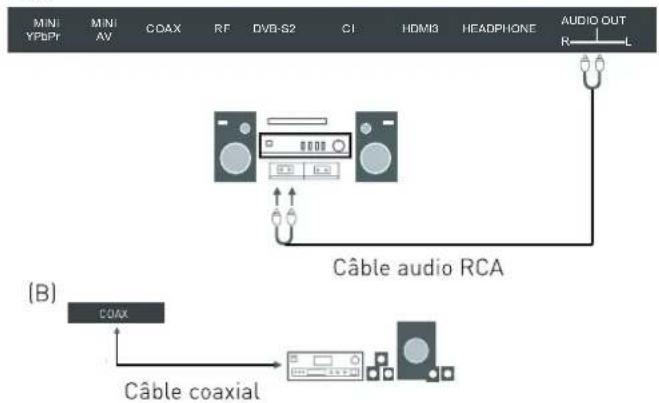

Connexion à un système audio 12

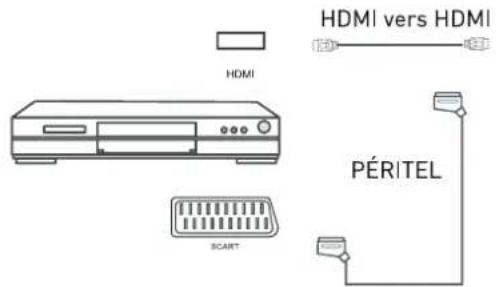

Connexion à un lecteur DVD 13

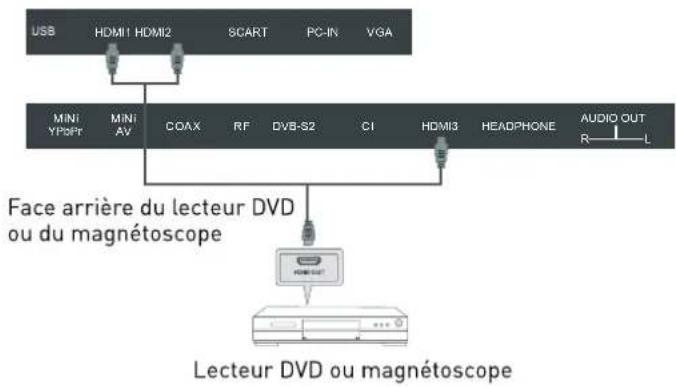

Connexion HDMI 13

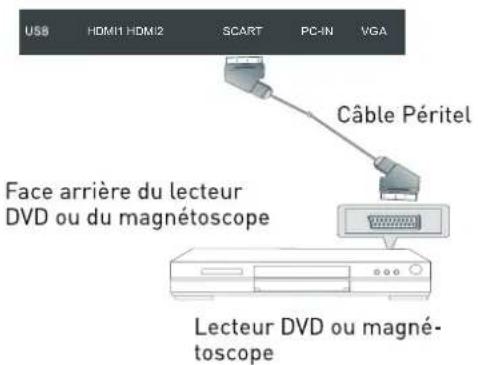

Connexion à la prise PÉRITEL 13

Connexion a un systeme audio 13

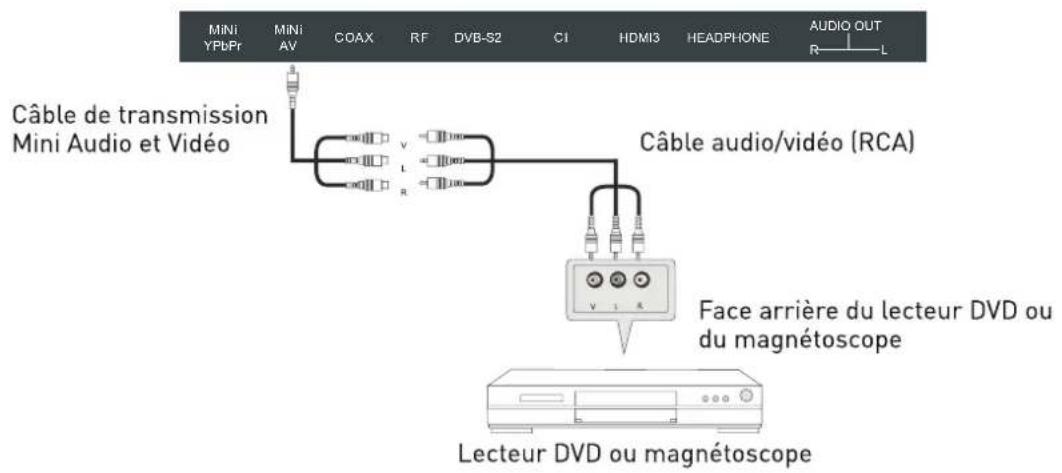

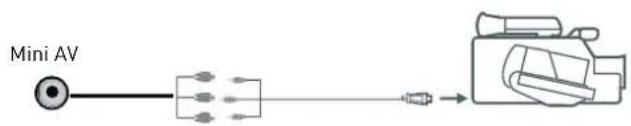

Connexion AV. 14

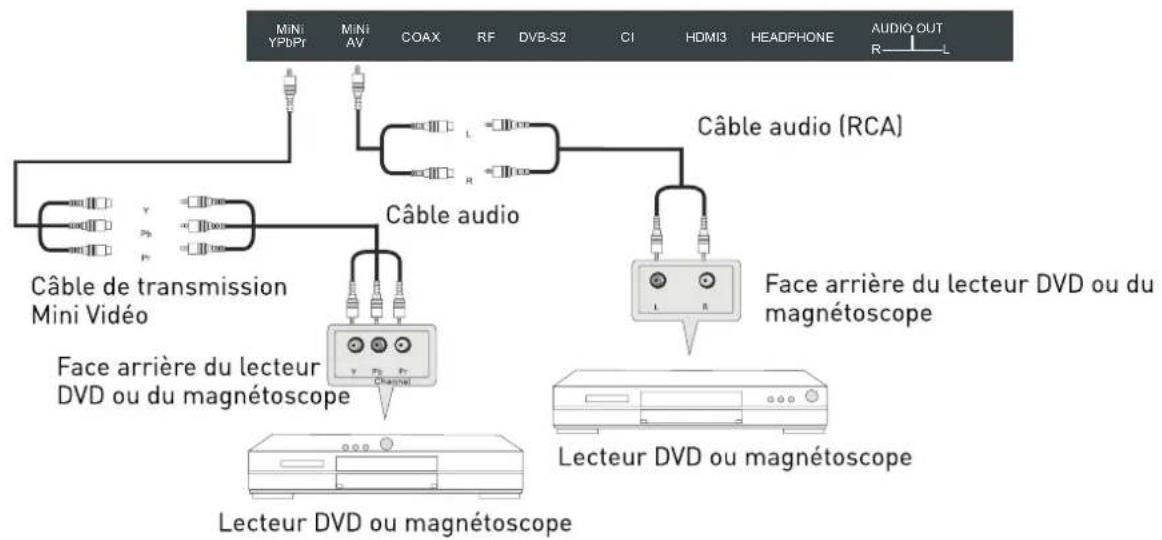

Connexion YPbPr 14

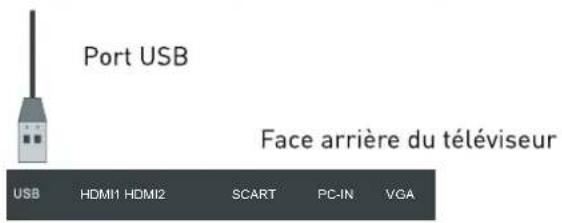

Connexion USB 14

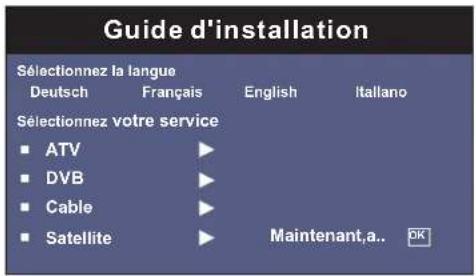

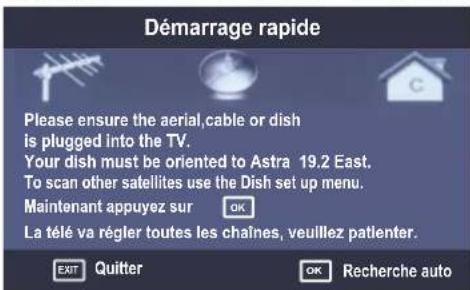

Configuration automatique lors de l'installation 15

Allumer/teinde re le taveliseur avec eclairage LED en arriere-plan 15

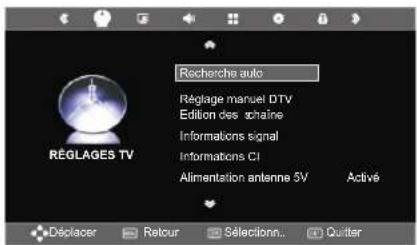

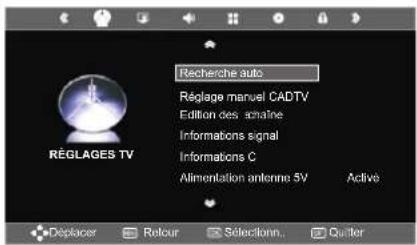

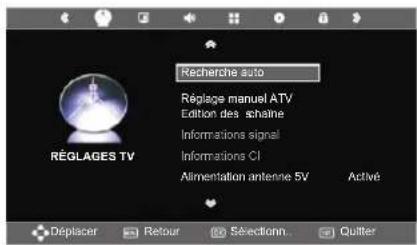

Menu RÉGLAGES TV 16

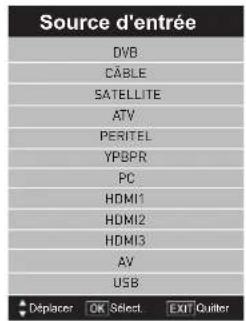

Source du signal. 16

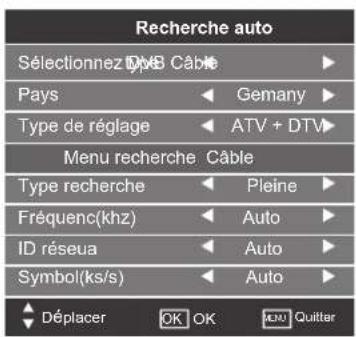

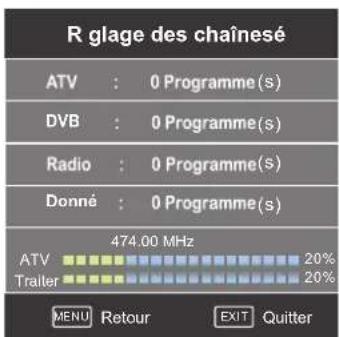

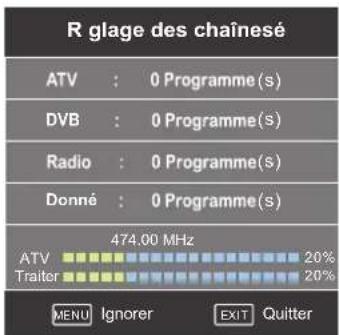

Recherche auto 16

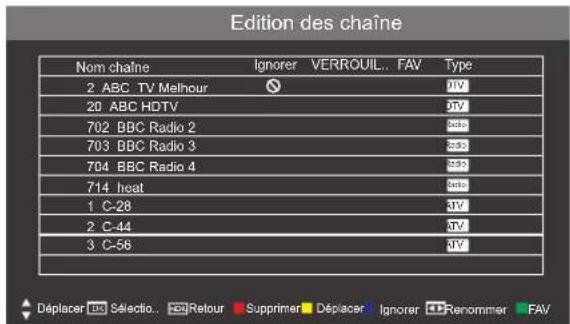

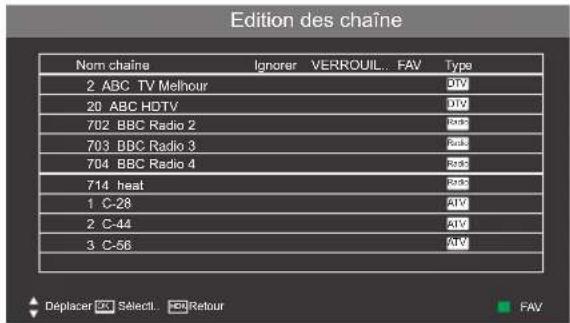

MODIFICATION DES CHÂINES 18
Informationsignal 18

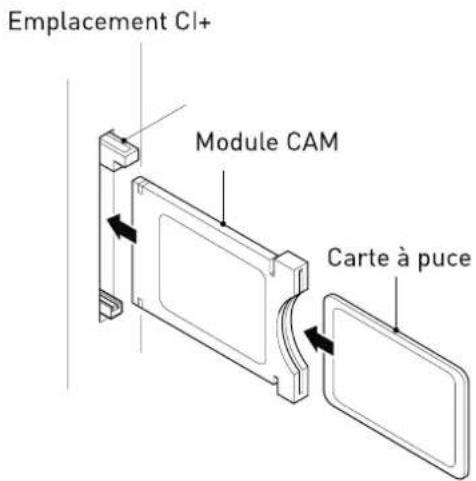

Informations Cl. 18
Mise hors tension - Aucun signal. 18
Mise hors tension automatique 18
EPG (Guide electronique des programmes) 18
Listes des favors 18

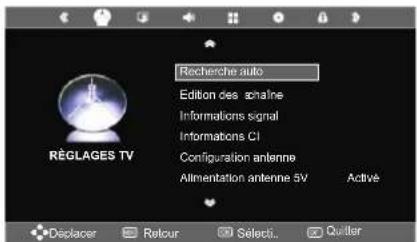

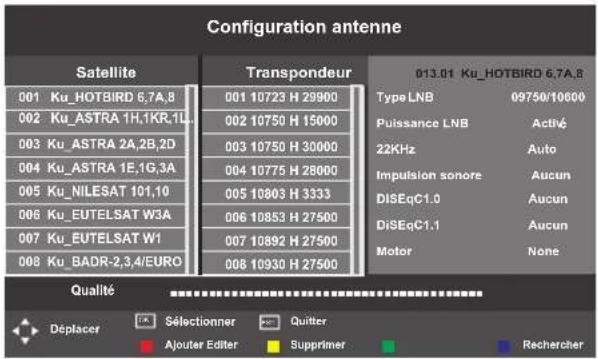

Configuration antenna 18

Menu Reglages 24

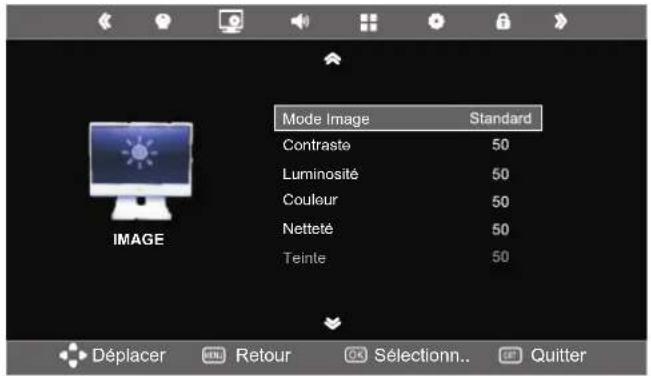

Menu Image 24

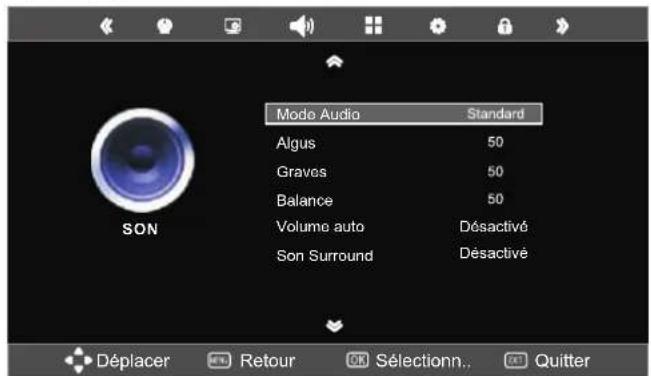

Menu SON. 24

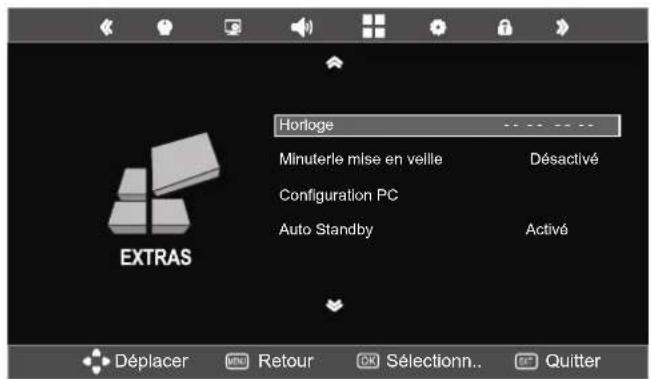

Menu EXTRAS 24

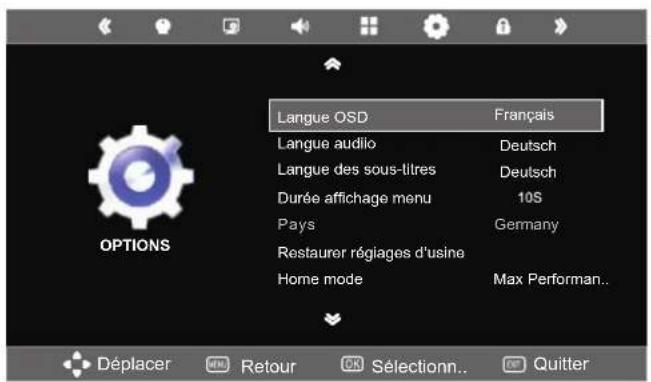

Menu OPTIONS 25

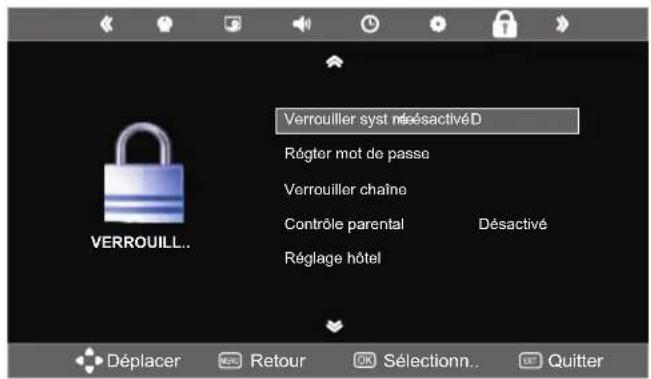

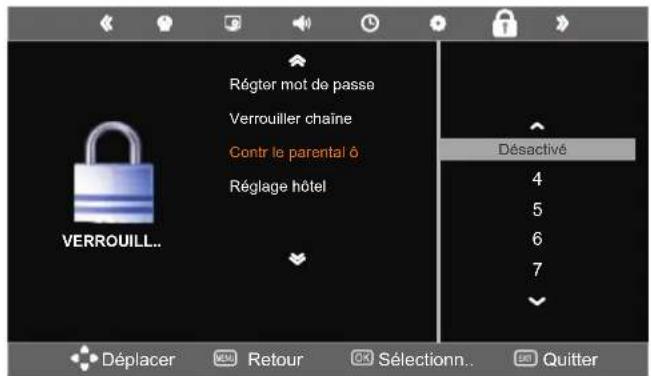

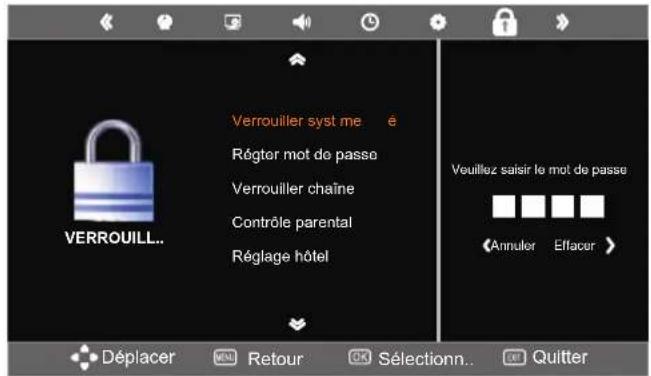

Menu VERROILLAGE 25

Utilisation des fonctions multimédia 27

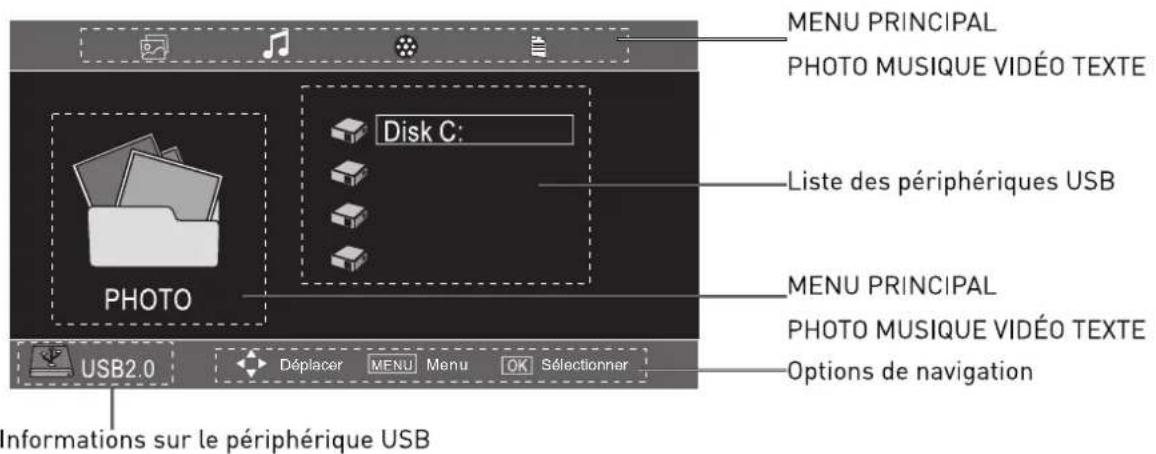

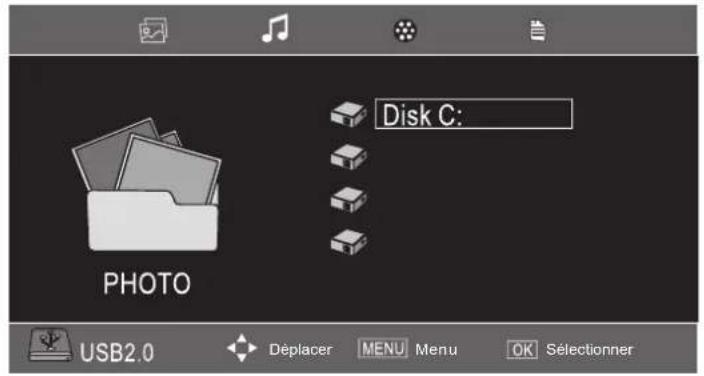

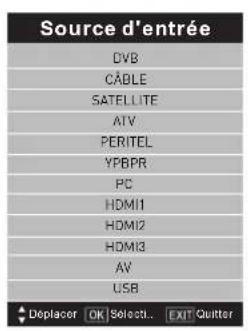

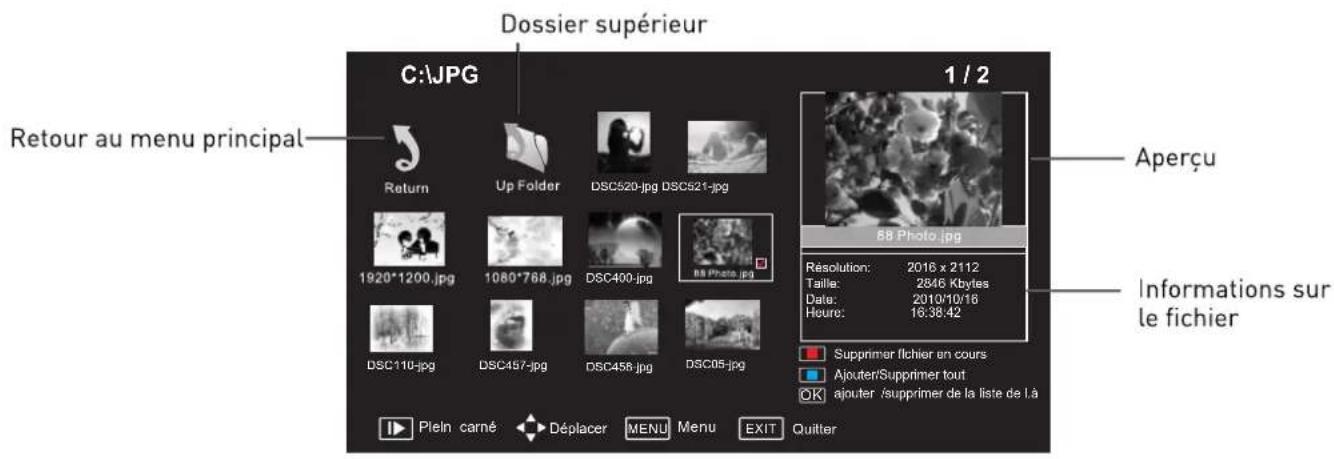

Fonctionnement de base 27

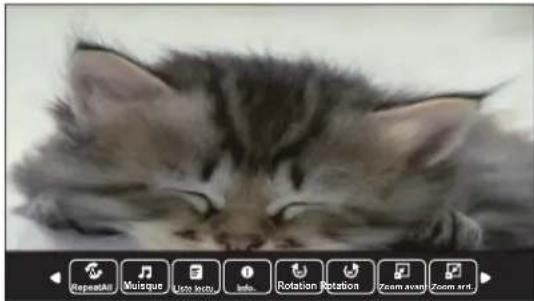

1. Photo 28
   2.Musique 28

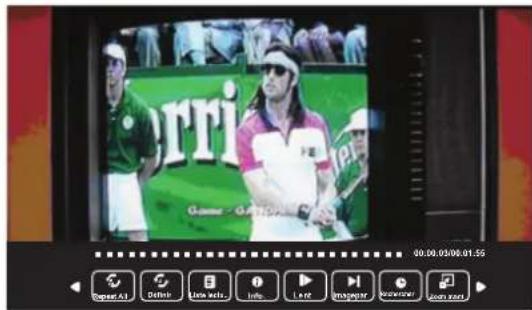

2. Video 28

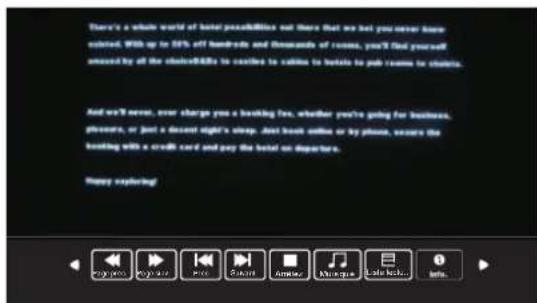

3. Texte 28

GUIDE DE RÉSOLUTION DES PROBLEMES 29

SPécifications TECHNIQUES 29

Spcifications du telleviseur 29

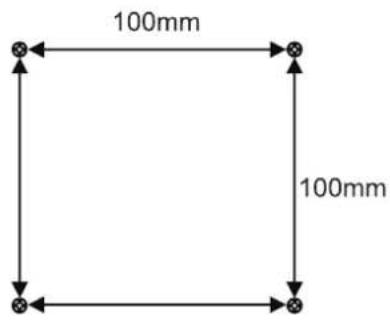

Montage au mur 30

Recyclage des déchets électriques 30

Mise au rebut correcte du produit 30

Introduction

Nous you remercions d'avoir achetec televiseur avec eclairage LED en arriere-plan, qui a ete concu et fabriquepour you offrir de longues annes d'utilisation.

Vou savez certainement déjà comment utiliser ce type de produit mais nous vous demandons de prendre le temps de dire ces instructions qui ont ete reigides afin que you puissiez profiter au mieux deiete nouveau taveliseur.

HDMI

L'interface HDMI (High Definition Multimedia Interface) est la dernière génération d'interface numérique. Contrairement aux connexions conventionnelles, cette interface permet la transmission de signaux numériques et audio non compressés par le biais d'un seul et unique cable. Ce téléviseur vous permettra de profiter de la vente en haute définition grâce à la prise HDMI située à l'arrière.

La sécurité est importante

Pour assurer toute sécurité et la sécurité des autres personnes, veuilles dire les consignes de sécurité AVANT d'utiliser ce produit.

Avis de non-responsabilité

Les illustrations du téléviseur LED, de ses accessoires et de ses menus presentes dans ce Manuel d'utilisation peuvent différer du produit réel.

PRECAUTIONS D'EMPLOI

CONSIGNES DE SECURITE IMPORTANTE - A LIRE ATTENTIVEMENT AVANT L'UTILISATION

Veuillez prendre note des consignes de sécurité ci-dessous qui apparaissent à l'arrière du téléviseur.

ATTENTION: POUR EVITER TOUT RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS DU BOITIER DE L'APPAREIL. CE DERNIER NE CONTIENT AUCUNE PIECE POUVANT ÉTRE REMPLACÉE PAR L'UTILISATEUR. EN CAS DE BESOIN DE RÉPARATION, FAITES APPEL À UN PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole indique que des instructions importantes relatives à la maintenance sont générées dans la documentation qui accompagne cet apparéil.

Ce symbole indique la presence dans cet apparéil d'une tension dangereuse pouvant constituer un risque d'électrocution.

Veuillez conserves cles instructions en lieu sur.

N'utilisez pas le téléviseur a proximite de I'eau.
Utilisez uniquement un chiffon légerement humide pour nettoyer l'appareil.
- Ne bloquez pas ses orifices de ventilation.
Respectez les instructions situées dans le Guide de démarrage rapide fourni et dans ce Manuel d'utilisation pour installer l'appareil.
- Protégez le cordon d'alimentation afin d'éviter que l'on ne marche dessus ou qu'il ne se trouve écrase, tout particulierement au niveau des prises et de la zone où il sort du télévisueur.
- Ne laissez pas le cordon d'alimentationPENDRE DU REBORD D'une table.
- Debranchez le téléviseur en cas d'orage ou si vous n'allez pas l'utiliser pendant une période prolongée.

AVERTISSEMENT! POUR RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, PROTEGEZ LE TÉLEVISEUR DE LA PLUIE ET DE L'HUMIDITE. LE TÉLEVISEUR NE DOIT EN AUCUN CAS ÉTRE EXPOSE À DES GOUTTES OU DES ÉCLABOUSSURES ET AUCUN RÉCIPIENT REMPLI DE LIQUIDE NE DOIT ÉTRE

POSE SUR CE DERNIER.

REMARQUE: Ne placez pas de source incandescente (bougies, etc.) sur le téléviseur.

REMARQUE: Si vous affichez une même image pendant plus de 2 heures sur l'écran de télévision, les contours de l'image risquent de rester incrustés à l'écran. Il en est de même si vous affichez pendant plus de 2 heures :

• le même arrêté-plan ou papier peint;
  du tetexte,des logos,jeux video ou images d'ordinateur;
  des données dans un format autre que le plein ecran [ format 4:3, par exemple].

Ce problème, qui ne reflète pas un mauvais fonctionnement de l'appareil, n'est par conséquent pas couvert par la garantie du fabricant.

Cet appeareil a eté fabriqué en conformité avec l'ensemble des réglementations en vigueur en matière de sécurité. Les conseils suivants en matière de sécurité devraient protéger les utilisateurs contre toute utilisation néligente et contre les dangers qui en décauclent.

• Bien que cet apparéil ait été fabriqué avec les plus grandes précautions et qu'il ait été rigoureusement contrôle avant son départ de l'usine, comme c'est le cas de tous les apparéils électriques, il est possible que des problèmes apparaisent. Si vous remarquez de la fumée, une accumulation excessive de chaleur ou tout autre phénomène inattendu, débranchez immeditatement la prise du secteur.
  Assurez-vous que l'équipement est suffisamment ventilé! Ne le placez jamais à coto ou sous des rideaux!
• Si vous utilisez la prise de courant ou une multiprise comme interrupteur général (pour déconnecter complètement l'appareil de l'alimentation secteur), vérifie qu'elle est en parfait état de marche.
• Ce téléviseur doit uniquement etre branché sur une prise de courant repondant aux specifications figurant sur l'etiquette située a l'arriere du téléviseur. N'essayez pas de le raccorder a un autre type d'alimentation.
• La prise de courant doit être installée à proximité de l'équipement et elle doit être facile d'accès.
• Afin d'eviter tout risque de surcharge, ne branchez pas un trop grand nombre d'appareils sur la même prise de courant que le téléviseur.
• Ce télévisueur est un apparéil de Classe 1 et doit par conséquent être connecté à une prise de courant équi-pée d'une prise de terre.
• Conservez hors de portée des rongeurs. Les rongeurs adorent mordiller les cables électriques.
  Tenez toutes le cable par sa fiche lorsque vous tirez sur ce dernier pour le débrancher de la prise de courant. Ne tirez pas sur le cable lui-même, il pourrait subir une surcharge et cause un court-circuit.
• Installez l'appareil de telle sorte que personne ne puisse trabucher sur le cable.
• Ne posez pas d'objets lourds sur le cable afin de ne pas l'endommager.
• Veuillez remarquer que, pour éviter que les enfants ne se blessent, vous doivent garder le cable hors de leur portée afin qu'il ne puisse pas tirer dessus.
• N'installez pas l'appareil à proximite de sources de chaleur. Le boitier et le cable risqueraient de se trouver endommages sous l'effect de la chaleur.
  L'écran est en plastique et peut se briser s'il est endommagé. Si cela vient à se produit, faites très attention en ramassant les morceaux de plastique. Ils sont coupants et vous pourriez vous blesser.
• Evitez de placer l'appareil sur des surfaces pouvant être soumises à des vibrations ou à des chocs.
• Pour protégger l'appareil en cas d'orage, débranchez le cable d'alimentation secteur et débranchez l'antenne. Précaution: Ne touchez pas le connecteur de l'antenne (RF).
• Si vous quitte爱你 domicile pendant une période prolongée, débranche le cable d'alimentation pour des raisons de sécurité.
  L'appareil devient chaud lorsqu'il est en fonctionnement. Ne placez pas de couvertures ou autres sur l'appareil afin d'éviter toute surchauffe. Les orifices de ventilation ne doivent enaucun cas être obstrués. N'installez pas l'appareil àproximé de radiateurs.

Ne l'exposez pas aux rayons directs du soleil. En cas d'installation sur une étagère, menagez un espace de 5 cm de tous les côtes de l'appareil.

• Protégez le téléviseur de l'eau et de l'humidité. Ne l'utilisez PAS dans des lieux humides ou mouillés (salle de bain, cuisine embuée, piscine, etc.).
• N'utilisez pas l'appareil dans des environnementes ou de la condensation peut se former.
• Toute réparation doit exclusivement être réalisée par un personnel qualifié.
• N'ouvre jamais l'appareil. Si une personne non qualifiée essaire de réparer l'unité, cela peut s'avérer dangereux et il existe un risque d'accordance.
• Tout liquide renversé dans l'appareil peut cause de sériieux dommages. Si cela se produit, éteignez l'appareil et débranchez-le de l'alimentation puis consultez un technicien qualifié avant d'essayer d'utiliser l'appareil à nouveau.
• Ne retirez PAS les systèmes de protection de l'appareil. L'appareil ne contient aucune piece pouvant être utilisée ou réparée par l'utilisateur. La garantie serait automatiquement annulée. Seul un technicien qualifié est habilité à effectuer l'entretien de cet apparéil.
• Protégez l'écran des secousses et des coups afin de ne pas endommager son circuit interne. Prenez soin de la télé-commande et faites attention de ne pas la laisser tomber.
• Ne placez jamais d'objets chauds ou de sources incandescentes sur ou à proximé du téléviseur.
• Les températures élevées peuvent faire fondre le plastique et cause des incendies.
• Pour nettoyer le téléviseur, utilisez un chiffon doux et sec. N'utilisez PAS de solvants ni de liquides dérivés du petrole. Pour faire partir les taches les plus tenaces, vous pouvez utiliser un chiffon humidifié avec du détergent dilué.

Avertissement concernant l'utilisation d'un casque

Écouter de la musique à volume élevé peut endommager vos capacities auditives de manière irréversible. Ne reglez donc pas le volume à un niveau élevé lorsque vous utilisez le casque, en particulier pendant une période prolongée.

Lieu d'installation

Installez le téléviseur àonne distance des rayons directs du soleil et des éclairages intenses. Un éclairage doux et indirect est recommendé pour pouvoir regarder la télévision comfortablement. Utilisez des rideaux ou des volets pour eviter que les rayons du soleil n'entrent en contact direct avec l'écran. Placez le téléviseur sur un support solide dont la surface est plane et stable. Vous éviterez ainsi qu'il ne tombe.

Veillez à ce que le télévisueur soit place dans une position dans laquelle il ne risque pas d'être poussé ou heures par des objets. En effet, toute pression sur ce dernier peut casser ou endommager l'écran. Veillez également à ce qu'il ne soit pas possible d'insérer de petits objets à l'intérieur du boîtier à travers les fentes ou orifices de ventilation.

Écran LED

Les écrans LED sont fabriqués en ayant recours à une technologie de précision de niveau extrémement élevé. Il peut cependant parfois arriver que des éléments d'image n'apparaissant pas sur certaines parties de l'écran ou que ce dernier présente des points lumineux. Il ne s'agit pas d'un signe de défaillance.

Appareil et accessoires

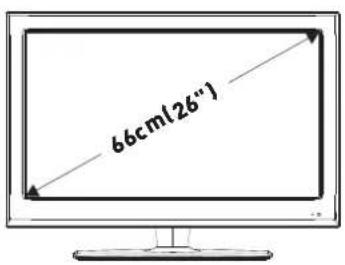

Téléviseur

Télécommande

Piles pour la télécommande

Instruction for fixateur le soutien

Guide de démarrage rapide

Guide d'utilisation

Cable convertisseur pour audio-video (AV) et video YPbPr

Les matériaux d'emballage ne sont pas des jouets. Tenez-les hors de portée des enfants. Les sacs en plastique pourraient cause l'étouffement d'un enfant qui recouvrirait sa tête avec ces derniers.

Ce télévisueur est concu pour fonctionner avec une an- tenne TNT, un cable analogue ou numerie ou une an- tenne parabolique fixe alignee avec Astra 19.2E et doted d'un LNB universel.

Vou puez utilise d'autres antennes paraboliques et LNB, mais vous devez proce de leur configuration complete. Ce téléviseur est preconfigure pour l'antenne parabolique et le LNB cites precedement, de sorte que lors du demarrage rapide, le satellite Astra 19.2E est regle instantanement sans nécessiter de « recherche »

Mise en route

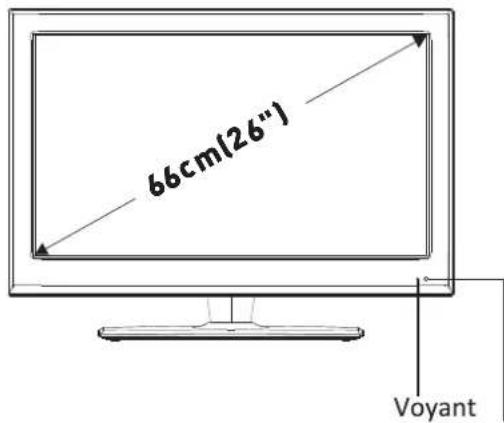

Vue avant
Capteur de la télécommande (à conserver propre)

Remarque à propos de la télévision numérique : la télévision numérique (DVB ou Digital Video Broadcasting) n'est disponible que dans les endroits où la télévision numérique terrestre (DVB-T ou TNT en France) est diffusée ou bien où un service de télévision par cable (DVB-C) compatible est distribué. Veuillez vous adresser à votre revendeur si vous avez besoin d'informations quant à la disponibilité de ces services dans toute région. DVB-T est la norme qui correspond à la télévision numérique terrestre et DVB-C désigne la télévision numérique par cable. Bien que ce téléviseur soit conforme à toutes les normes DVB-T et DVB-C actuelles, nous ne pouvons garantir sa compatibilité avec les signaux de télévision numérique DVB-T et DVB-C futurs. Certains fournisseurs de télévision par cable font payer des frais supplémentaires et un équipement externe est nécessaire pour acceder à leur offre, ainsi qu'un abonnement aux services associés. Certaines fonctions de la télévision numérique peuvent être limitées à certaines régions spécifiques et, pour ce qui est de la télévision numérique par cable, il est possible que l'appareil ne fonctionne pas comme prévu avec certains fournisseurs. Pour plus d'informations, n'hésitez pas à contacter notre assistance clientèle.

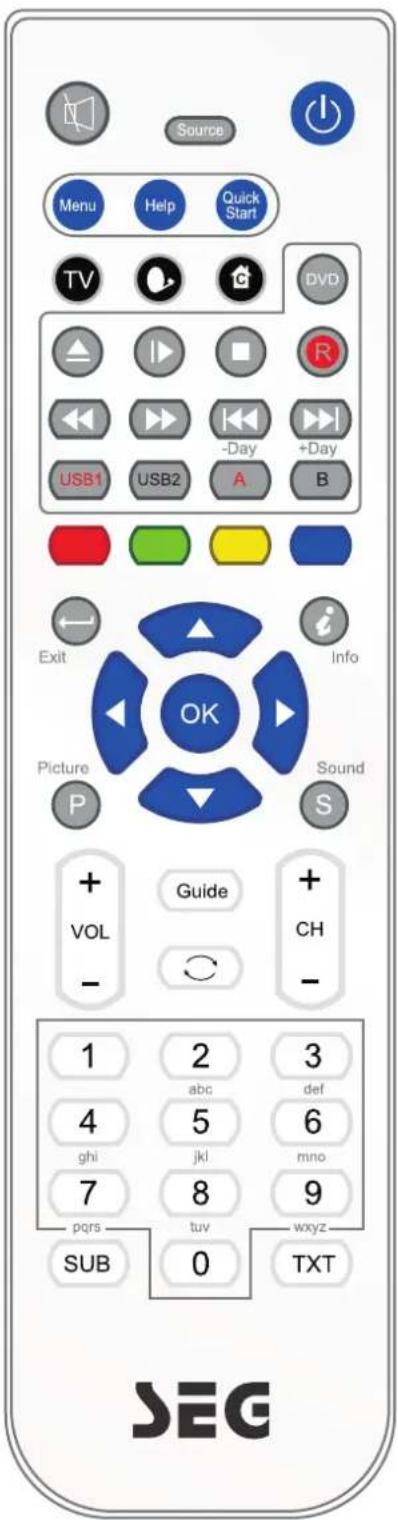

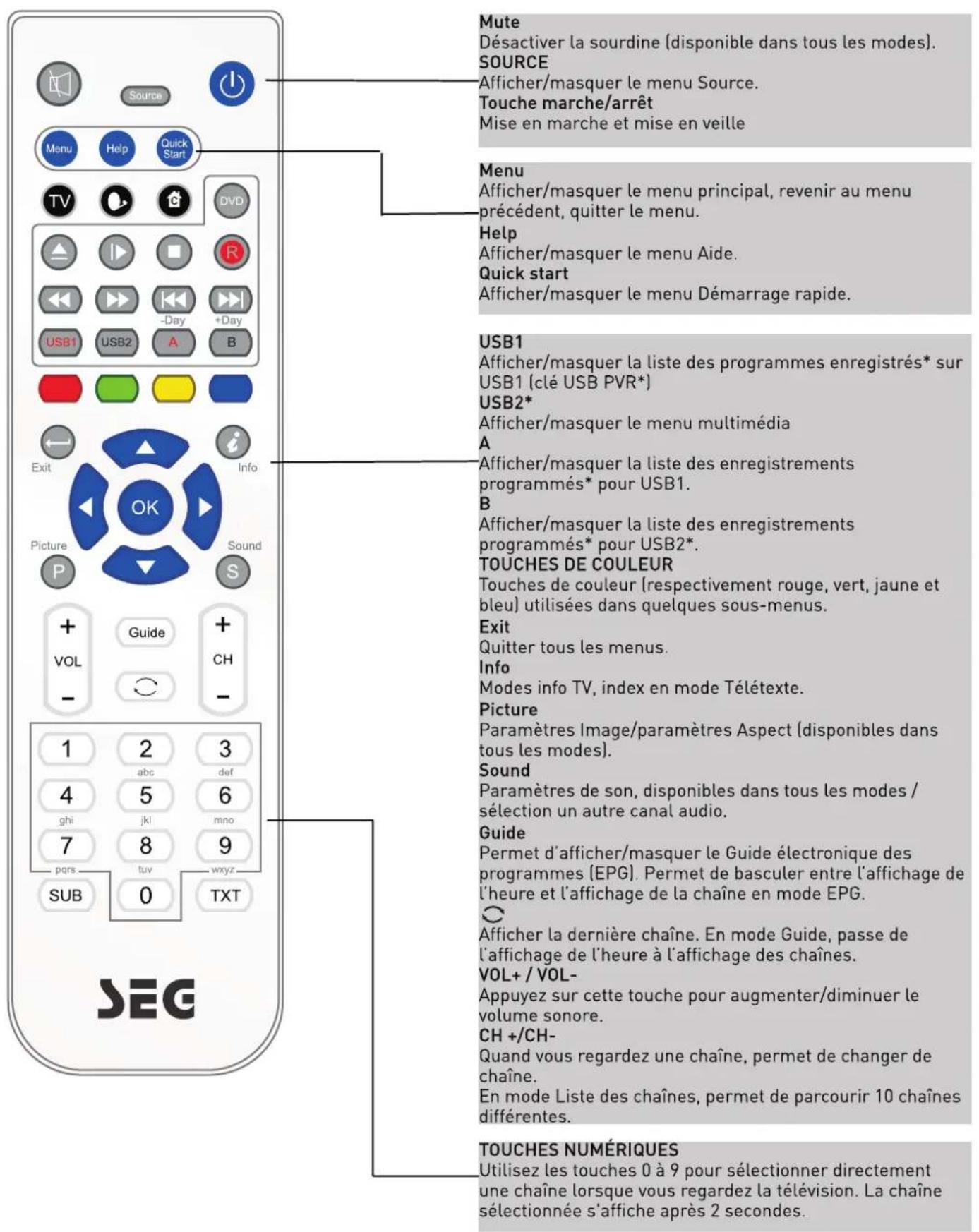

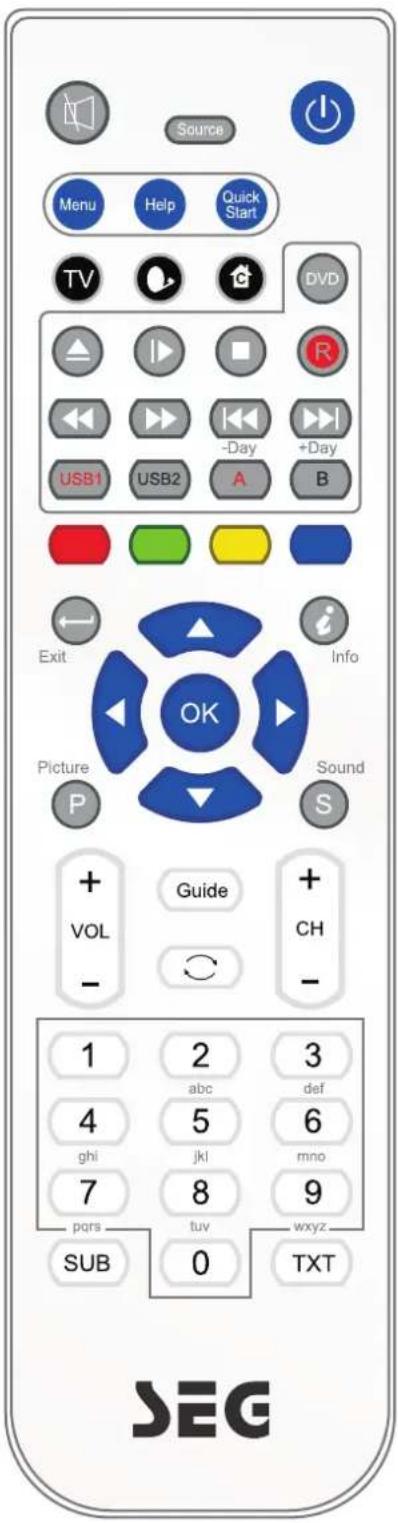

Télécommande

Instructions relatives à la télécommande en mode TV

* En fonction du modele

Instructions relatives à la télécommande en mode DTV/USB

Mute

Désactiver la sourdine (disponible dans tous les modes).

SOURCE

Afficher/masquer le menu Source.

Touchemarche/arret

Mise en marche et mise en veille

Menu

Afficher/masquer le menu principal, revenir au menu precedent, quitter le menu.

Help

Afficher/masquer le menu Aide.

Quick start

Afficher/masquer le menu Demarrage rapide.

Raccourci vers la source ATV. Séquences ATV, DVBT-TV, DVBT-Radio, ATV

Raccourci vers la source DVBS/DVBS2.

Raccourci vers la source DVBC

(Différé)*

Lecture ou pause.

Appuyez sur cette touche pour entrer dans le mode Différé, l'image se fige et l'enregistrement commence à partir de la position en pause.

Arreter la lecture ou l'enregistrement*.

Avance rapide / Retour rapide.

Chapitre précédent/suivant en mode USB ou dire la scène precedente/suivante des programmes enregistrres*, avec des sauts de 30 secondes.

VOL+/VOL-

Appuyez sur cette touche pour augmenter/diminuer le volume sonore.

CH+/CH-

Quand vous regardez une chaine, permet de changer de chaine.

TOUCHES NUMERIQUES

Utilisez les touches 0 à 9 pour selectionner directement une chaîne lorsque vous regardez la télévision. La chaîne selectionnée s'affiche après 2 secondes.

• En fonction du modulo

Instructions relatives à la télécommande en mode TELÉTEXTE

Boutons de couleur

Texte rapide en mode Mise à jour et mise à disposition de liens de texte rapide. Peut être utilisé pour d'autres fonctions en mode Verrouillage.

Exit

Quitter le mode texte.

(1index)

Page dindex (100)

Haut/bas

Selectionner page +/- en mode Verrouillage.

Gauge/Droite

Verrouiller la page principale et seLECTIONner les sous-pages à l'aide des touches rouge/verte.

OK

Verrouiller la page et développer TOP / Bottom / Full [HAUT/ Bas/Complet], utilise TXT pour la mise à jour.

TOUCHES NUMÉRIQUES

Appuyez sur les touches 0 à 9 pour sélectionner une page Téletexte.

C

Appuyez sur cette touche pour afficher le texte masqué (par ex. solutions pour les yeux télévisés). Appuyez à nouveau pour masquer le texte.

SUB

Touche Afficher/selectionner les sous-titres (permiet d'afficher/masquer un menu).

TXT

Télétexte/Mixte/image TV (toujours en mode Mise à jour)

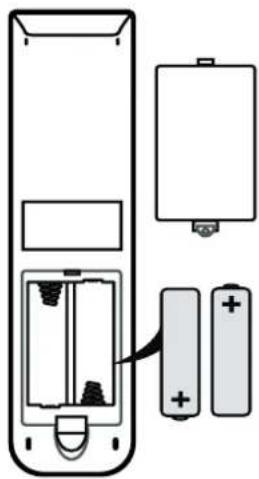

Insertion des piles dans la télécommande

1. Retirez le couvercle du compartment des piles à l'arrière de la télécommande en poussant la languette vers l'avant puis en soulevant le couvercle.
2. Installez les piles fournies en veillant à respecter la polarite indiquée dans le compartment des piles.
3. Remettez le couvercle en place.

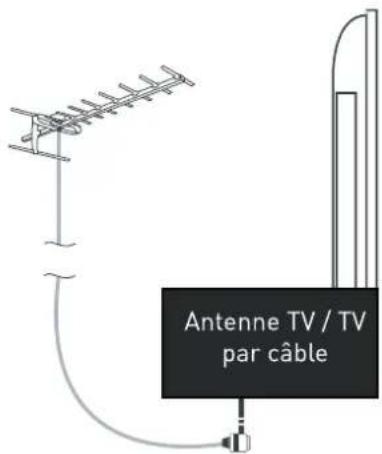

Connexion de l'antenne

AVERTISSEMENT! VEILLEZ A CE QUE LE TÉLEVISEUR ET TOUS LES ÉQUIPements AUXILIARES SOIENT DEBRANCHÉS DU SECTEUR AVANT DE REALISER LES CONNXIONS!

Connexion de l'antenne TV

Raccordez l'antenne TV à la prise d'antenne à l'aide d'un connecteur coaxial de 75 ohms. Pour deGXmeilleurs resultats,utilisez une antenne TV a haut gain,installee de preference sur le toit ou dans le grenier.

• Si vous utilisez l'appareil dans une zone dont la reception est mauvaise, achetez et installez un amplificateur de signaux afin d'améliorer la qualité de l'image.
• Si l'antenne doit servir pour deux téléviseurs, installez un séparateur de signaux à deux voies (non fourni).

Utilisation de la télécommande

Pour utiliser la télécommande, orientez-la vers le téléviseur puis appuyez sur les touches. Vous doivent vous couver à moins de 6 metres et à un angle inférieur à 30 degrés par rapport au centre du téléviseur.

REMARQUE: Les rayons du soleil ou autre source lumineuse intense peuvent interférer avec le signal de la télécommande. Si la situation se produit, tournez le télévisuer de sorte qu'il ne soit pas exposé à la source lumineuse.

AVERTISSEMENT! NE LAISSEZ PAS LES PILES DANS LA TELÉCOMMANDE PENDANT DES PÉRIODES PROLONGÉES. ELLES POURRAIENT FUIR OU ROUILLER ET AINSI ENDOMMAGER LA TELÉCOMMANDE. VÉRIFIEZ-LES RÉGULIERÉMENT ET REMPLACEZ-LES SI NÉCESSAIRE.

AVERTISSEMENT! NE MÉLANGEZ JAMAIS DIFFÉRENTS TYPES DE PILES. LORS DE L'INSERTION DES PILES, REMPLACEZ TOUTES LES PILES EN MÉME TEMPS. NE MÉLANGEZ PAS DE VIEILLES PILES AVEC DES NOUVELLES.

AVERTISSEMENT! LES PILES USAGÉES DOIVENT ÉTRE TRAIÉES AVEC PRECAUTION ET ÉLIMINÉES CONFORMÉMENT AUX RÉGLEMENTATIONS EN VIGUEUR DANS VOTRE RÉGION EN MATIÈRE DE SECURITE OU DE RECYCLAGE. NE JETEZ JAMAIS LES PILES AVEC LES DÉCHETS MENAGERS OU AU FEU.

AVERTISSEMENT! N'EXPOSEZ JAMAIS LES PILES À UNE CHALEUR EXCESSIVE (SOLEIL, FEU, ETC.).

Raccordement déquipements externes

Ce manuel d'utilisation presente la manière la plus simple et la plus efficace de raccorder votre téléviseur à des équipements auxiliaires. Vous trouvez ci-dessous une liste de méthodes alternatives.

Cable HDMI

Vou puez raccorder ce televiseur a un periphérique compatible à l'aide d'un cable HDMI. Cette methode vous permettra d'obtenir une(Meilleure qualite d'image.

Raccordez le cable de l'équipment HDMI à la prise HDMI du téléviseur.

Cable PERITEL

Vou puez raccorder ce televiseur a un periphérique compatible à l'aide d'un cable PERITEL. Cette connexion utilise des signaux video composants, c'est-à-dire que les contenus rouges, verts et bleus (RGB) de la video sont envoyés sur des signaux séparés.

Cable VGA

Vou puez utiliser votre téléviseur en guise de monitér pour toute ordinateur personnel en utilisant un cable VGA. Le son de toute ordinateur personnel peut également être produit par le téléviseur.

Raccordement d'équipements externes (suite)

Raccordement déquipements externes (suite) BRANCHEMENTS

Nom	Description de la fonction
ENTRÉE SEC-TEUR	Raccordement à l'alimentation sec-teur
HDMI 1, 2, 3	À raccarder à la sortie HDMI de votre lecteur DVD ou décembreur satellite
Connexion SAT LNB	Connexion au signal du satellite
VGA (PC IN)	À raccarder à la sortie VGA d'un PC pour afficher l'image de l'ordinateur
PC-IN	Entrée audio PC
Mini YpbPr	À raccarder à la sortie YPbPr d'un périhérique extérieur.
Mini AV	À raccarder à la sortie AV d'un péri-phérique extérieur
Sortie audio RCA	Sortie audio vers l'amplificateur audio
PÉRITEL	À raccarder à l'entrée / sortie péritel d'un périhérique extérieur
RF	Connexion au cable de signal TV
Head phone	Connexion d'un casque
CI/CI+	Emplacement CI (emplacement pour carte de services payants à la de-mande).
COAX	Sortie vers l'amplificateur audio
USB 1	Lecture de média

Precaution :

Avant de raccorder des équipements externes :

Veillez à débrancher les appareils de l'alimentation secteur afin d'eviter tout dommage évientuel.
Assurez-vous de réaliser les bonnes connexions.
- Veillez à ce que les connecteurs soient correctement insérés avant de raccorder les apparciels à l'alimentation secteur.

Connexion à un ordinateur

Certains ordinateurs étant encore fournis avec un monitreur « conventionnel » à tube cathodique, il se peut que vous deviez ajuster les paramétres d'affichage de la carte graphique de votre ordinateur sinon les images risquent de ne pas apparaitre correctement. Allumez votre ordinateur (avec votre écran d'origine encore connecté) puis sélectionnez la résolution d'écran et Sélectionnez un taux de rafraîchissement de 60Hz . Éteignez votre ordinateur puis connectez-le à votre téléviseur alors que les deux appareils sont encore éteints.

Connexion à un ordinateur par VGA ou HDMI

Utilisez un cable PC-VGA (non fourni) pour raccorder le téléviseur à votre ordinateur. Vous pouvez également utiliser un cable HDMI pour connecter le téléviseur à votre ordinateur (si la carte graphique de ce dernier prend en charge le HDMI). En cas d'utilisation d'un cable HDMI, le cable audio PC n'est plus nécessaire. Si vous utilisez un cable HDMI vers DVI, vous devrez utiliser le cable audio PC. Raccordez tous les cables avec précaution et prenez soin de ne pas plier ni casser les broches des connecteurs.

En cas d'utilisation du cable VGA

• Allumez le téléviseur
  Allumez l'ordinateur
• Sélectionnez la source d'entrée PC/VGA

En cas d'utilisation du cable HDMI
- Sélectionnez la source d'entrée HDMI

[Tous les câbles illustrés ne sont pas fournis.]

Connexion de l'antenne parabolique

Reliez le signal DVB-S/DVB-S2 au SATELLITE LNB sur le téléviseur. Sélectionnez la source d'entrée SATELLITE à l'aide de la touche DVBS/DVBS2 de la télécommande.

Remarque: En cas d'absence de réception DVBS[S2], vérifie qu'il n'existe pas de problème (un court-circuit, par exemple) au niveau du connecteur de type F, sur le cable LNB, le commutateur multiple, etc. de votre antennae satellte. Dans ce cas, veuillez débrancher le téléviseur du système d'antenne. Si nécessaire, contacter un technicien qualifié pour résoudre le problème.

Connexion à un caméoscope et à un magnétoscope

Camscope

Raccordez le cable AV au téléviseur et au camoscope.
- Allumez le caméscope et le téléviseur.
- Sélectionnéz la source AV/CVBS.
- Vous pouvez maintainant regarder sur votre téléviseur les images de votre caméoscope.

Remarque : Pour connecter le caméscope en utilisant d'autres cables, reféréz-vous au manuel d'utilisation du caméscope.

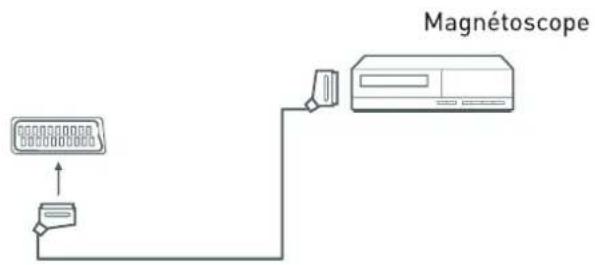

Magnétoscope

Raccordez le cable Péritel au téléviseur et au magnétoscope.
- Allumez le magnétoscope et le téléviseur.
- Sélectionnéz la source Scart (Péritel).
- Vous pouvez maintainant regarder sur votre téléviseur les images de votre magnétoscope.

Remarque:

Pour connecter le magnétoscope en utilisant d'autres cables, reférez-vous au manuel d'utilisation du magnétoscope.

Cable Peritel

Connexion à un système audio

Voupeuvez envoyer le son du télévisuer à un système stéreo (A) en utilisant la prise Péritel. Utilisez un cable Péritel spécial de type Péritel vers RCA. (Veuillez consulter les instructions de votre système hi-fi pour plus de détails). Si vous disposez d'un amplificateur/decodeur de son surround (B), utilisez le cable Péritel ou le cable spécial Péritel vers RCA.

Cable Peritel vers RCA

(Tous les câbles illustrés ne sont pas fournis).

Utilisation du cable adaptateur Peritel

Cable de transmission Mini Audio et Video
Camscope

(Les câbles mini AV sont fournies)

Connexion à un lecteur DVD

Pour connecter un lecteur DVD, utilisez soit un cable Péreritel soit le cable HDMI. (Uniquement si vous équipement externe prend en charge le HDMI).

(Tous les câbles illustrés ne sont pas fournis.)

En cas d'utilisation du cable Peritel

• Allumez le téléviseur
• Allumez le lecteur DVD
• Sélectionnéz la source d'entrée SCART (Péritel)

En cas d'utilisation du cable HDMI
- Sélectionnéz la source d'entrée HDMI

Connexion HDMI

Face arriré du téléviseur

La connexion HDMI permet à l'utilisateur de transférer tous les signaux audio/video/de commande au moyen d'un seul cable. Cesignaux sont ensuite transférés sous forme numérique.

Connexion à la prise PÉRITEL

Branchez la prise PÉRITEL sur la sortie video externe et la prise PÉRITEL sur le téléviseur. Le cable PÉRITEL fonctionne comme connexion d'Entrée/Sortie. Si le téléviseur ne seLECTIONne pas l'entrée PÉRITEL automatiquement, appuyez sur la touche SOURCE de la télécommande et seLECTIONnez la source du signal PÉRITEL.

Connexion à un système audio

Vous pouvez doterle système audio de votre téléviseur d'un système stéreo (A) via la sortie audio Cinch analogique ou la sortie audio numérique (coaxiale) (B).

(A)

(Tous les câbles illustrés ne sont pas fournis.)

Utilisation de la sortie audio analogique

Utilisez un cable audio RCA pour brancher la sortie audio analogue de votre téléviseur sur les connecteurs d'entrée audio stéreo situés à gauche et à droite. (Veuillez consultier les instructions de votre système hi-fi pour plus de détails). Pour le branchement, respectez les codes de couleur des connecteurs (rouge/rouge et blanc/blanc).

Utilisation de la sortie audio numérique coaxiale

Si vous possédez un amplificateur/décoder de son numérique (B), utilisez un cable coaxial pour connecter la sortie audio numérique (coaxiale) de votre téléviseur à l'entrée audio numérique de votre système audio numérique. (Pour plus d'informations, reportez-vous au mode d'emploi de votre système audio numérique.)

Face arrière du téléviseur

Raccordez l'amplificateur audio à la prise de sortie COAX du téléviseur.

Connexion AV

Face arriré du téléviseur

Branchez la sortie VIDEO et AUDIO du lecteur DVD ou du magnétoscope VCR sur les prises VIDEO du télévisuer à l'aide du cable convertisseur YPbPr et du cable RCA (non fournis). Faites correspondre les couleurs lors du branchement : jaune pour la video, blanc pour le connecteur audio gauche et rouge pour le connecteur audio de droite Appuyez sur la touche SOURCE de la télécommande et selectionnez la source du signal AV.

Connexion YPbPr

Face arriré du téléviseur

Branchez la sortie YPbPr du lecteur DVD ou du magnétoscope VCR sur la prise d'entrée YPbPr du téléviseur. Branchez la sortie Audio du lecteur DVD ou du magnétoscope VCR sur les prises d'entrée Audio du téléviseur à l'aide de deux cables RCA et des cables de convertisseur fournis.

Faites correspondre les couleurs lors du branchement : Y est vert, Pb bleu, Pr rouge, Audio gauche est blanc et Audio droit est rouge. Appuyez sur la touche SOURCE de la télécommande et selectionnez la source d'entrée YPbPr.

Connexion USB

Insérez la clé USB dans le port USB, puis Sélectionnez la source de canal USB à l'aide de la touche SOURCE de la télécommande. La capacité maximale acceptée des périhériques de stockage externes (clé USB ou disque dur externe) est 1 To. Toutefois, les supports de stockage disponibles peuvent ne pas être tous compatibles.

Emplacement Common Interface

UTILISATION DE VOTRE EMPLACEMENT COMMON INTERFACE

Le téléviseur est doté d'un emplacement Cl+ et prend en charge les normes numériques suivantes : DVB-T, DVB-S(S2) et DVB-C.

Common Interface

L'emplacement Common Interface (Cl + ) est concu pour receivevoir un module d'acces conditionnel (CAM ou Conditional Access Module) et une carte a puce afin de pouvoir regarder des programmes de television payants et d'acceder a des services supplémentaires. Contactez vous fournisseur de services de television payante pour obtenir plus d'informations sur les modules et les abonnements disponibles.

REMARQUE: Le module d'accès conditionnel et les cartes à puce sont vendus séparément.

AVERTISSEMENT! ÉTEIGNEZ VOTRE TÉLEVISEUR AVANT D'INSERER TOUT MODULE DANS L'EMPLACEMENT COMMON INTERFACE, PUIS AJOUTEZ LA CARTE À PUCE AU MODULE CAM.

1. Allumez le télévisuer et vérifie que la source « TNT » (DTV) a bien été sélectionnée.
2. Si le module CAM est detecté, le télévisuer affiche le message suivant à l'écran : « Module Common Interface inséré ». Attendeç quelques instants jusqu'à ce que la carte soit activée.
3. Sélectionnez la chaine de télévision payante numérique opportune.
4. Des informations détaillées à propos de la carte à puce utilisée sont affichées.
5. Appuyez sur OK pour acceder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour plus de détails sur les réglages à effectuer.
6. Lorsque le module est retire, le message suivant s'affiche à l'écran : « Module Common Interface retire »

Configuration automatique lors de l'installation

Allumer/éteindre le téléviseur avec éclairage LED en arrêtre-plan

Pour allumer le téléviseur

Appuyez sur le bouton d'alimentation du téléviseur ou sur la touche de mise en marche de la télécommande; le voyant de veille s'allume en vert.

Pour teéindre le téléviseur

Appuyez sur le bouton d'alimentation du téléviseur ou sur la touche de mise en marche de la télécommande; le voyant de veille s'allume en rouge.

Lorsque vous allumez votre téléviseur pour la première fois, vous voyagez apparaitre le menu de première installation ci-dessous:

Utilisez les flèches gauche/droite pour sélectionner votre langue;utiliserez les flèches haut/bas pour sélectionner le service que vous souhaitez installer. Vous ne pouvez installer qu'un service à la fois, mais vous pouvez revenir au menu pourinstaller un service supplémentaire à l'aide de la touche Demarrage rapide.

ATV (Television analogue) s'utilise pour les systèmes utilisant un cable analogue.

DVB (TNT - Television Numérique Terrestre, DVB-T) s'utilise pour les antennes reçuant les signaux d'un émetteur terrestre.

Câble s'utilise pour les systèmes à cable numérique (DVBC)

Satellite est prédéfini pour Astra 19.2E. Vous doivent désposer d'une antennaparabolique fixe avec un LNB universel. Pour installer d'autres satellites,utilisez le menu d'installation complète d'un satellite.

Appuyez sur OK pour acceder au menu suivant.

Appuyez sur la touche OK de la télécommande pour lancer la procédure de réglage. Ce processus va trouver toutes les chaînes ATV et DVD disponibles et les enregistrer.

Selectionnez le mode d'accueil et de confirmer avec le bouton OK.

Vou pouve installer un service supplémentaire à tout moment à l'aide de la touche Demarrage rapide.

Menu RÉGLAGES TV

Vou puez également acceder à toutes les options mentionnées sur la page precedente par le biais du menu principal accessible via le menu RÉGLAGES TV.

Pour acceder au service approprié, le téléviseur doit être réglé sur le mode correspondant : ATV, DVB, Câble ou Satellite.

Selectionnez la source du signal souhaitee sur la telecommande ou dans le menu Source.

Source du signal

Appuyez sur la touche Source de la télécommande ou sur la touche TV/AV de votre téléviseur avec éclairage LED pour selectionner la source du signal.

Appuyez sur les touches ▲▼ pourmettre la source du signal souhaitee en surbrillance. Appuyez sur OK pour la selectionner.

Une fois que vous avez selectionné le mode de fonctionnement souhaïte, appuyez sur la touche Menu de la télécommande pour afficher le menu « RÉGLAGES TV »

Une fois le réglage du mode effectué, appuyez sur la touche Menu de la télécommande et accédez au menu Réglages TV

Pour selectionner directement le mode Reglages TV sur la télécommande, utilisez les 3 touches relatives au mode

Affichez le menu principal à l'aide de la touche MENU,CHOISSES le menu REGLAGES à l'aide des flèchesgauche/droite, et accédez au menu en appuyant sur OKou sur la flèche Bas. Pour revenir au menu principal,appuyez sur MENU ou sur la flèche Haut.

REMARQUE: le menu RÉGLAGES TV ne peut être sélectionné que dans les modes ATV/DVB/SATELLITE/CABLE, il est désactisé dans tous les autres modes.

RéGLAGES ATV/CABLE

RéGLAGES DVB/DVB-T

RéGLAGES ANTENNE SATELLITE

RéGLAGES CÁBLE NUMÉRIQUE (DVBC)

Recherche auto

Le menu Recherche auto compte 3 options : Sélection type DVB, Pays et Type de réglage.

Appuyez sur / pour sélectionner Sélection type DVB, Pays et Type de réglage, puis lancez le balayage en appuyant sur OK.

Si vous seLECTIONnez ATV+DTV, la première moitié de la procédure concerne le réglage ATV, l'autre moitié le réglage DVT. Pendant le réglage ATV, vous pouvez appuyer sur le MENU pour ignorer le réglage ATV et démarrer le réglage DTV ou appuyer sur QUITTER pour quitter la procédure de réglage.

Pendant la recherche des chaînes, un aperçu des chaînes déjà trouvées s'affiche.

Contrairement au DEMARRAGE RAPIDE, la recherche satellite recherche toutes les chaînes sur l'ensemble du satellite et le réglage n'est pas instantané.

Les chaînes apparaissent dans l'ordre sur lesquelles elles sont régées sur le satellite et non dans l'ordre préreglé.

La Recherche auto remplace les chaînes trouées précédemment par celles trouées lors de la nouvelle recherche. Pour ajouter un autre satellite, à condition de posseder l'antenne parabolique, le LNB et le commutateur adéquats, vous doivent utiliser le menu Configuration antenne.

Réglage manuel DTV (DVBT)

VoussouspoucereglerleschinesDTVmanuellement dans le menu REGLAGESTV.Selectionnezla chaine queyoussouhaitezregleraide desflechesgauche/droite,puisappuyezsurOKpourrecherche la chaine.

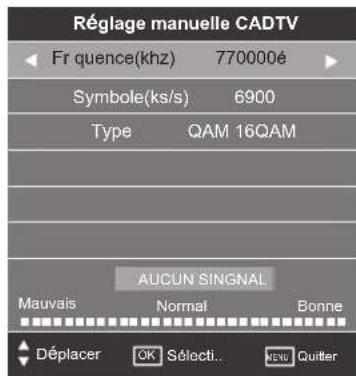

Réglage manuel CADTV (DVB-C)

VouppouvezreglerleschainesCADTVmanuellement dansle menuRÉGLAGESTV.

Remarque: Pour plus d'informations sur les paramétres d'une chaine (fréquence, taux de symbole, type QAM), veuillage consultier votre fournisseur de télévision par cable.

Fréquence

Selectionne la frquence a laide des flèches

Symbole(ks/s)

Selectionnez le symbole (ks/s) à l'aide des flèches ▲ ▲.

Type QAM

Selectionnez le type QAM à l'aide des flèches ▲ ▲.

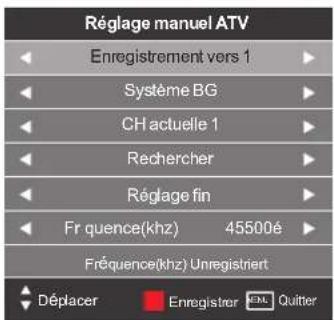

Réglage manuel ATV (TV par cable analogue)

Vou puez regler les chaines ATV manuellement dans le menu RÉGLAGES TV.

Enregistrement vers

Appuyez sur les flèches ↓ pour changer le numéro de la chaine trouvée.

Système

Selectionnez la système à l'aide des flèches

CH actuelle

Affiche le numero actuel de la chaîne ; appuyez sur les flèches pour désirir la chaîne que vous souhaitez modifier.

Rechner

Appuyez sur les flèches ↓▶ pour balayer les fréquences afin de détecter de nouvelles chaînes.

Réglage fin

En cas de mauvaise réception, vous pouvez utiliser les flèches ↓▶ pour effectuer des réglages fins. Une fois le réglage fin manuel terminé, enregistrez toutes les chaînes trouées en appuyant sur la touche ROUGE.

MODIFICATION DES CHAINS

Utilisez les flèches haut/bas pour sélectionner le menu de modification des chaînes. Accédez au menu en appuyant sur OK ou la flèche droite. Utilisez les flèches haut/bas pour parcourir le menu.

Supprimer

Appuyez sur la touche ROUGE pour supprimer la chaine en surbrillance: un cercle rouge apparait a cote du nom de la chaine.

Appuyez à nouveau sur la touche ROUGE pour confirmer la suppression.

Appuyez sur la touche MENU pour revenir au menu principal.

Déplacer

Appuyez sur ▲▼ pour sélectionner la chaine, puis sur la touche jaune pour acceder au mode Déplacer. À l'aide des flèches ▲▼, changez l'emplacement de la chaine dans la liste, puis appuyez sur la touche jaune à nouveau ou sur OK pour confirmer votre choix.

Appuyez sur la touche MENU pour revenir au menu principal.

Ignorer

Appuyez sur ▲▼ pour sélectionner la chaine que vous souhaitez ignorer.

Appuyez sur la touche BLEUE, un logo apparait a cote du nom de la chaine et celle-ci sera ignoreré lorsque vous parcouvre la liste des chaines.

Alors que la chaîne est en surbrillance, appuyez à nouveau sur la touche BLEUE pour désactiver la fonction Ignorer. Appuyez sur la touche MENU pour revenir au menu principal.

Renommer (disponible seulement en mode ATV)

Modifiez le nom de la chaine en cours.

Appuyez sur les flèches ↓ pour acceder au mode RE-NOMMER, puis utilisez les flèches ↓ ▲▼ pour modifier le nom. Appuyez sur la touche verte, sur OK ou sur la touche menu pour confirmer.

Informations signal

Cette option est disponible seulement en mode DTV. Les informations signal complrennent les paramétres suivants: chaîne/reseau/modulation/qualité/force.

Informations Cl

Lorsque you inserez le module CI, les informations CI s'afficient.

Remarque: les types de réception ou combinaisons de réception possibles sont les suivants: ATV, DVB-C, DVB-S(S2), DVB-T, ATV et DVB-C, ATV et DVB-S(S2), ATV et DVB-T. La réception simultanée des chaînes DVB-C, DVB-S(S2) et DVB-T n'est pas possible.

Alimentation antenna 5V

Active ou désactive le rappel +5 V aérienne

EPG (Guide électronique des programmes)

Appuyez sur la touche GUIDE de la télécommande pour ouvrir le Guide electronique des programmes. L'EPG content un aperçu des programmes sur une période à condition que la chaîne selectionnée prenne en charge cette fonction. Pour parcourir les informations relatives à un programme, utilisez les touches et . Notez que le nombre de caractères visibles est limite.

Listes des favors

Selectionnez la chaîne de votrechoix et appuyez sur la touche verte (Fav) pour l'ajouter à la liste des favors. Pour supprimer une chaîne de la liste des favors, selectionnez la chaîne en question et appuyez sur la touche verte (Fav). Vous pouvez afficher libreotide des favors en appuyant sur la touche verte (Fav).Vous pouvez creer libreotide propre libre de favors pour chaque module syntoniseur.

Configuration antenna

1. Si vous ne disposez pas d'antenne parabolique fixe alignée avec le satellite Astra 19.2E et équipée d'un LNB universel, cette section vous sera utile.
2. Si vous disposez d'une antennaparabolique fixe alignée avec un autre satellite ou dotée d'un LNB différent, cette section vous sera utile.
3. Si vous disposez d'une antennaparabolique avec moteur et rotor DiSEqC et que vous souhaitez regler plusieurs satellites, cette section vous sera utile.

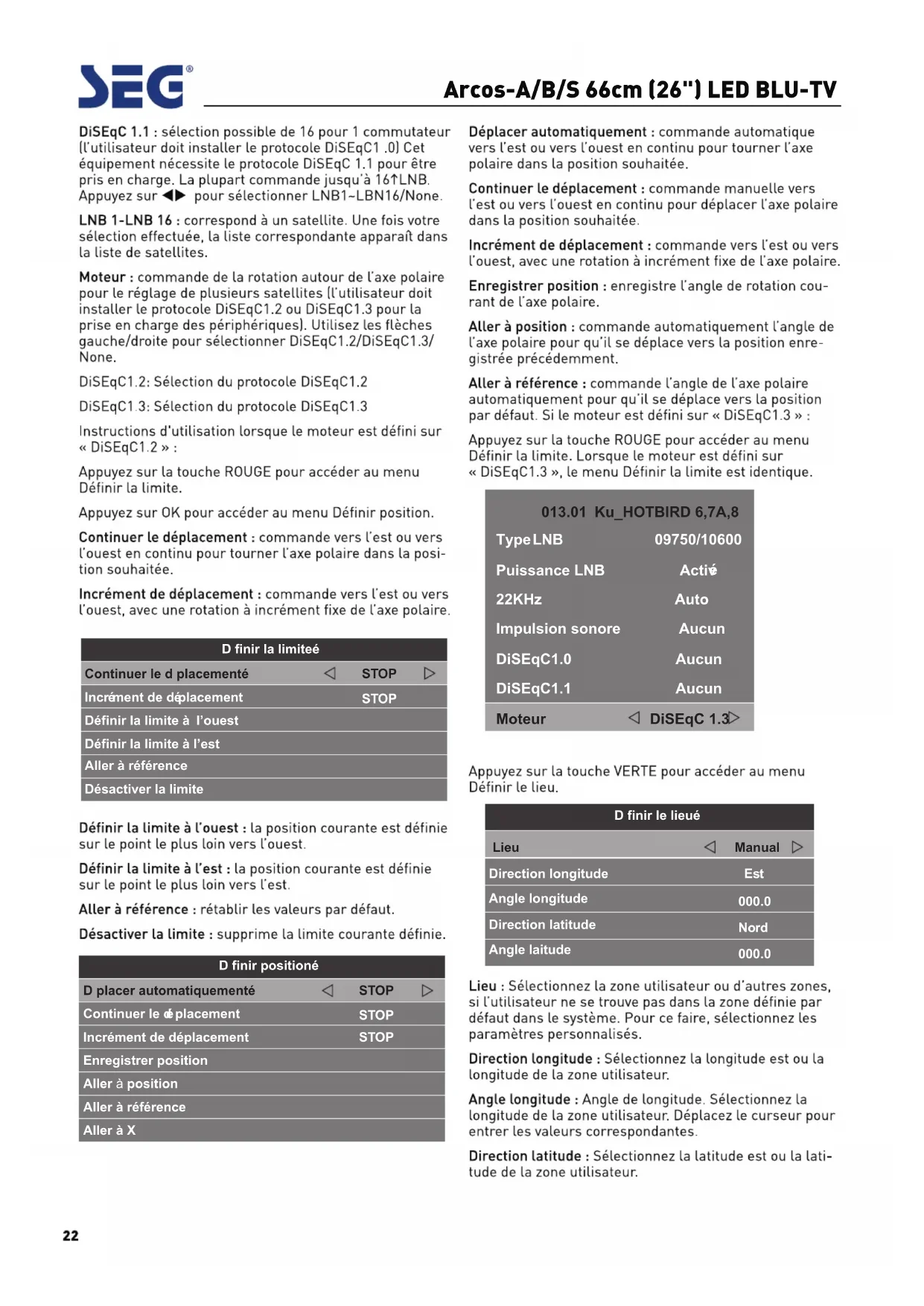

4. Si vous étés sur un système avec commutateur DiSEqC, cette section vous sera utile.

Les deux premières installations peuvent etre réalisées par la plupart des utilisateurs a condition de savoir avecquel satelliteYOUR antenne parabolique est alignee et le type de LNB dont elle est équipée.

Les installations 3 et 4 doivent être réalisées par un utilisateur experimenté ou un technicien.

Régler un satellite ou un LNB différent

Selectionnez le mode Satellite, appuyez sur MENU, parcourez le menu vers le bas pour selectionner l'option Configuration antenné et appuyez sur OK. Le menu Configuration antenné Satellite s'affiche.

Pour configurer plusieurs satellites et LNB (possible seulement sur les systèmes à plusieurs LNB, antennes paraboliques et commutateurs)

Utilisez les flèches ▲▼ pour sélectionner le satellite avec lequel votre antennne parabolique est alignée. Appuyez sur OK. Une flèche est affichée à côté du satellite sélectionné.

Appuyez sur pour parcourir la section LNB du menu. Sélectionnez le type LNB ainsi que les paramétres de votre LNB.

Appuyez sur la touche Quitter et la touche ↓ pour selec-tionner le deuxième satellite.

Utilisez les flèches ▲▼ pour sélectionner le deuxième satellite. À l'aide des flèches ▲▼, sélectionnez le satellite avec lequel votre antennaparabolique est alignée. Appuyez sur OK. Une flèche est affichée à côte du satellite selectionné.

Appuyez sur pour parcourir la section LNB du menu. Sélectionnez le type LNB ainsi que les paramètres des deuxièmes LNB et commutateur.

Appuyez sur Quitter et sur

Appuyez deux fois sur la touche bleue pour rechercher les chaînes satellite.

Voutrouvezeci-apresune description complète de la configuration avancée de l'antenne parabolique pour plusieurs satellites à l'aide des commutateurs DiSEqC et du positionneur DiSEqC. Cette procédure doit être essayée uniquement par les utilisateurs experimentés.

La page du menu principal de configuration de l'antenne parabolique affiche l'interface principale. Cette interface comprend la liste des satellites, la liste des transpondeurs et la liste des paramétres Antenne parabolique/LNB.

Listedesatellites

La liste des satellites affiche les noms des satellites.

Editor le satellite

N°. Numéro actuel dans la liste du nom de satellite seLECTIONné. Le numéro ne peut pas être modifié.

Nom du satellite: Appuyez sur la touche verte pour acceder au menu Édition expliqué ci-dessous.

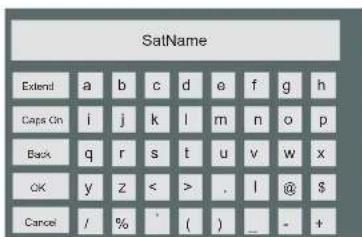

Pour effectuer des modifications en utilisant le clavier virtuel, appuyez sur la touche

Sur le clavier virtuel, utilisez les flèches et OK pour selectionner les caractères.

Clavier virtuel

Étendre: clavier étendu

Majuscules : changer la casse des caractères (majuscules/minuscules). Appuyez sur OK pour sélectionner.

Retour arrriere: supprimer des caractères, appuyez sur OK.

OK: Verifiez que vous avez défini le nom du satellite, puis revenez au menu Édition.

Annuler: revenir directement au menu Édition.

Direction longitude : information ajoutée pour déterminer l'emplacement du satellite. Utilisez la flèche « pour sélectionner Ouest-Est.

Angle longitude: renseigner la longitude. Déplacez le curseur à l'aide des flèches « pour définir la longitudes du satellite.

Bande : selection de la bande. Appuyez sur⁺ pour selectionner la bande.

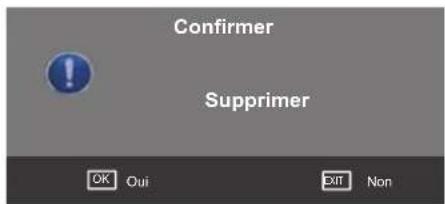

Menu Supprimer le satellite

Appuyez sur la touche JAUNE pour afficher le menu de confirmation. Appuyez sur OK pour lancer la suppression.

Ajouter un satellite

Appuyez sur la touche ROUGE pour acceder au menu Ajouter.

Ajouter
N°	059
Nom du satellite	ASTRA 1H,1KR,1L ▷
Direction longitude	Est
Angle longitude	019.2
Bande	Ku

N^ : numero actuel dans la liste. Ce numero ne peut pas etre modifie manuelles.

Réglez tous les paramètres en suivant les instructions de la section précédente. Appuyez sur OK pour enregistrer ou sur EXIT pour annuler.

Un nouveau numéro de position est affecté au satellite ajusté.

Listede transpondeurs

Cetteliste presente les transpondeurs disponibles pour le satellite selectionné.

Transpondeur

001 10723 H 29900

002 10750 H 15000

003 10750 H 30000

004 10775 H 28000

005 10803 H 3333

006 10853 H 27500

007 10892 H 27500

008 10930 H 27500

Menu Editor transpondeur

Appuyez sur la touche VERTE pour acceder au menu Editor transpondeur.

Editor
Transpondeur	001
Fr quence(khz)é	10744
Sumbole(ks/s)	22000
Polarité	H

N^ : numero actuel dans la liste. Le N^ ne peut pas etre modifie manuellement.

Fréquence : définir la fréquence dans le sens satellit- terre.

Symbole (ks / s) : definir le taux de symbole.

Polarité: Réglage de la polarité (horizontal ou vertical).

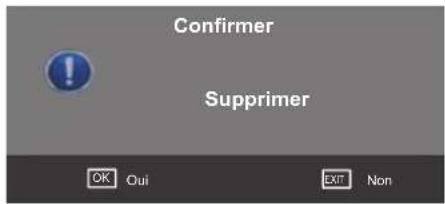

Supprimer le transpondeur

Appuyez sur la touche JAUNE pour afficher le menu de confirmation. Appuyez sur OK pour lancer la suppression.

Ajouter un transpondeur

Appuyez sur la touche ROUGE pour acceder au menu Ajouter un transpondeur.

Ajouter
Transpondeur	084
Fr quence(khz)é	10744
Sumbole(ks/s)	22000
Polarité	H

Le N° ne peut pas etre modifie manuellement.

Fréquence : définir la fréquence dans le sens satelliterre.

Symbole (ks / s) : definir le taux de symbole.

Polarité: Réglage de la polarité (horizontal ou vertical).

Description des paramètres de l'antenne parabolique

013.01 Ku_HOTBIRD 6,7A,8
Type LNB	09750/10600
PuissanceLAB	Activ
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Motor	None

Type LNB:Frquence LNB

Mettez en surbrillance le type de LNB, et utilisez les flèches « ou Ok pour acceder au sous-menu. Vous pouvez alors des paramétres spécifique.

013.01 Ku_HOTBIRD 6,7A,8
TypeLNB	09750/10600
9750/10600
9750/10750
05150
05750
09750
10600
10750

013.01 Ku_HOTBIRD 6,7A,8
TypeLNB	09750/10600
11300
11475
User Single	< img src="">
User Dual

Puisance LNB : Alimentation electrique de commutation de plan de polarisation. Appuyez sur « pour selectionner Activé/Désactivé.

013.01 Ku_HOTBIRD 6,7A,8 TypeLNB 09750/10600
Puisance éLNB	Activ
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Motor	None

Activé: permet la réception d'émissions avec polarisation horizontal/verticale.

Désacté: l'alimentation est coupée.

22KHz : niveau du commutateur LO/commutateur DS (l'utilisateur doit avoir installé le commutateur de signaux satellite 22KHz). Appuyez sur ↓ pour sélectionner Auto/Activé/Désactivé.

013.01 Ku_HOTBIRD 6,7A,8
TypeLNB	09750/10600
Puissance LNB	Actié
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Motor	None

Auto: signal d'impulsion de 22 KHz émis automatique-ment vers l'interrupteur de commande.

Activé/Désactivé: interrupteur de commande manuel

Impulsion sonore : commutateur double/simple (l'utilisateur doit installer un système d'impulsion sonore (« Tone Burst »). Appuyez sur « pour selectionner Burst A/Burst B/None.

Burst A/Burst B : commuter manuellement le satellite A/B.

DiSEqC1.0: selection possible of 4 pour 1 commutateur (l'utilisateur doit installer le protocole DiSEqC 1.0 pour la prise en charge de périhériques). Appuyez sur ↓ pour sélectionner LNB1/LNB2/LNB3/LNB4/None.

LNB1/LNB2/LNB3/LNB4: correspond à un satellite. Une fois votre sélection effectuee, la liste correspondante apparait dans la liste de satellites.

DiSEqC 1.1: selection possible de 16 pour 1 commutateur (l'utilisateur doit installer le protocole DiSEqC1 .0) Cet équipement nécessite le protocole DiSEqC 1.1 pour etre pris en charge. La plupart commande jusqu'a 16↑LNB. Appuyez sur pour selectionner LNB1-LBN16/None.

LNB 1-LNB 16: correspond à un satellite. Une fois vous seLECTION effectuee, la liste correspondante apparait dans la liste de satellites.

Mateur : commande de la rotation autour de l'axe polaire pour le reglage de plusieurs satellites (l'utiliseur doit installer le protocole DiSEqC1.2 ou DiSEqC1.3 pour la prise en charge des péripériques). Utilisez les flèches gauche/droite pour selectionner DiSEqC1.2/DiSEqC1.3/ None.

DiSEqC1.2: Sélection du protocole DiSEqC1.2

DiSEqC1.3: Sélection du protocole DiSEqC1.3

Instructions d'utilisation lorsque le moteur est défini sur « DiSEqC1.2 »:

Appuyez sur la touche ROUGE pour acceder au menu Définir la limite.

Appuyez sur OK pour acceder au menu Definir position.

Continuer le déplacement : commande vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitation.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

D finir la limite
Continuer le d'emploi	STOP
Incrementede déplacement	STOP
Définir la limite à l'ouest
Définir la limite à l'est
Aller àréfERENCE
Désectiver la limite

Définir la limite à l'ouest : la position courante est définie sur le point le plus loin vers l'ouest.

Définir la limite à l'est : la position courante est définie sur le point le plus loin vers l'est.

Aller à réference : rétablir les valeurs par défaut.

Désactiver la limite : supprime la limite courante définie.

D finir positioné
D placer automatiquement	Δ	STOP
Continuer le déplacement		STOP
Incremented de déplacement		STOP
Enregistrer position
Aller à position
Aller à ↔reference
Aller à X

Déplacer automatique : commande automatique vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitée.

Continuer le déplacement : commande manuelle vers l'est ou vers l'ouest en continu pour déplacer l'axe polaire dans la position souhaïée.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

Enregistrer position : enregistrre l'angle de rotation courant de l'axe polaire.

Aller à position : commande automatiquement l'angle de l'axe polaire pour qu'il se déplace vers la position enregistrée précédemment.

Aller à réference : commande l'angle de l'axe polaire automatiquement pour qu'il se déplace vers la position par défaut. Si le moteur est définir sur « DiSEqC1.3 » :

Appuyez sur la touche ROUGE pour acceder au menu Définir la limite. Lorsque le moteur est défini sur « DiSEqC1.3 », le menu Définir la limite est identique.

013.01 Ku_HOTBIRD 6,7A,8
TypeLNB	09750/10600
Puissance LNB	Actiè
22KHz	Auto
Impulsion sonore	Aucun
DiSEqC1.0	Aucun
DiSEqC1.1	Aucun
Moteur	< DiSEqC 1.3>

Appuyez sur la touche VERTE pour acceder au menu Définir le lieu.

D finir le lieué
Lieu	Δ Manual
Direction longitude	Est
Angle longitude	000.0
Direction latitude	Nord
Angle laitude	000.0

Lieu: Sélectionnez la zone utilisateur ou d'autres zones, si l'utilisateur ne se trouve pas dans la zone définie par défaut dans le système. Pour ce faire, Sélectionnez les paramètres personalisés.

Direction longitude : Sélectionnéz la longitude est ou la longitude de la zone utilisateur.

Angle longitude : Angle de longitude. Sélectionné la longitude de la zone utilisateur. Déplacez le curseur pour entrer les valeurs correspondantes.

Direction latitude: Sélectionnéz la latitude est ou la latitude de la zone utilisateur.

Angle latitude : Sélectionnéz la latitude de la zone utilisateur. Déplacez le curseur pour entrer les valeurs correspondantes.

Appuyez sur OK pour acceder au menu Definir position.

D finir positioné
D placer automatiquement	Δ	STOP
Continuer le placement		STOP
Incremented de déplacement		STOP
Enregistrer position
Aller à position
Aller à ↔reference
Aller à X

Déplacer automatique : commande automatique vers l'est ou vers l'ouest en continu pour tourner l'axe polaire dans la position souhaitee.

Continuer le déplacement : commande manuelle vers l'est ou vers l'ouest en continu pour déplacer l'axe polaire dans la position souhaitée.

Incrément de déplacement : commande vers l'est ou vers l'ouest, avec une rotation à incrément fixe de l'axe polaire.

Enregistrer position: enregistrre l'angle de rotation courant de l'axe polaire.

Aller à position : commande automatiquement l'angle de l'axe polaire pour qu'il se déplace vers la position enregistrée précédemment.

Aller à réference : commande l'angle de l'axe polaire automatiquement pour qu'il se déplace vers la position par défaut.

Aller à X: zone basée sur les paramétres entrés par l'utilisateur. Calcule automatiquement la position du satellite au-dessus de la zone.

Commande la rotation de l'axe polaire pour le positionner correctement.

Menu recherche

Une fois tous les paramétres définis, appuyez sur la touche BLEUE pour acceder au menu de configuration.

Recherche de cha餅
Mode de recherche	Par d fauté
Type de châne	Tout
Type de service	Tout
Polarisation	Auto

Mode de recherche: Recherche Par défaut, Recherche aveugle et Réseau.

Par défaut : recherche les chaînes par défaut

Recherche aveugle: parcourt toutes les chaînes à la recherche des réglages TNT (la recherche est longue mais toutes les chaînes sont trouées, y compris les nouvelles chaînes).

Réseau: parcourt les fréquences de chaînes connues à la recherche des réglages LNB et Satellite sélectionnés au moment de la fabrication (cette recherche est la plus rapide).

Type de chaîne : FTA (à accès libre) ou Tout (à accès libre et chaînes payantes)

Type de service : DTV (DVB TV) ou Radio (DVB Radio) ou DTV et Radio

Polarisation : Polarisation LNB : H (horizontal), V (vertical) et AUTO en fonction de l'installation LNB.

Menu Réglages

Menu Image

Mode image : faites votrechioix entre Standard, Doux, Utilisateur, Dynamique.

Remarque: les paramètres Contraste, Luminosité, Couleur et Nettété ne peuvent être ajustés que lorsque le mode Personnelisé a été sélectionné dans les paramètres du Mode image.

Contraste: permet de régler la différence entre les zones les plus claires et les zones les plus sombres de l'image.

Luminosite : permet de régler la luminosité globale de l'image.

Couleur:Permet de regler la couleur.

Netteté : augmentez ce paramètre pour que les bords de l'image soient nets et diminuez-le pour qu'ils soient plus doux.

Teinte: permet de contrôle la teinte (mode NTSC uniquement).

Colour Temperature (Température couleur) : faites\ votre choix entre Moyen, Cool (Froid), User (Personnalisé) et Chaud.

Rouge:permet de regler la couleur rouge de l'image.

Vert: permet de régler la couleur verte de l'image.

Bleu:permet de regler la couleur bleue de l'image.

Format: Vous avez le choix entre Auto 16:9, 4:3, Zoom1, Zoom2 et Panorama.

Réduction du bruit : faites vous choix entre les modes de réduction des bruits d'interférence suivants : Désactivé, Faible, Moyen et Haut.

Menu SON

Mode audio : Vous avez le choix entre : Standard, Musique, Film, Sports et Utilisateur.

Aigus (peut être ajusté lorsque le mode son est régé sur Utilisateur) Permet de régler l'intensité relative dessons aigus.

Graves (peut être ajusté lorsque le mode son est réglé sur Utilisateur) Permet de régler l'intensité relative des sons graves.

Balance: Permet d'ajuster l'équilibre la sortie audio entre les haut-parleurs droit et gauche ou de couper le volume du haut-parleur droit ou gauche.

Volume auto: Cette fonction regle automatiquement le niveau sonore lorsque le téléviseur est allumé. Pour activer cette fonction, Sélectionnez « Activé »

Son Surround : permet d'activer ou désactiver la fonction de son surround en seLECTIONnant « Désactivé » ou « Activé »

Menu EXTRAS

Horloge: Définir manuellement l'horloge en mode ATV.

Veille automatique: Permet de programmer la mise en vue avec les paramétres suivants: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 180 min, 240 min et Désactivé.

PC Setup (Réglage PC) (en mode PC seulement): ap-puyez sur OK pour acceder au sous-menu afin d'ajuster la position horizontal/verticale, la taille et la phase de l'image.

Auto standby: l'energie Turn sauvier mode de veille automatique 4hr ON/OFF.

Pour selectionner l'installation automatique, utilisez les flèches haut/bas pourmettre l'options en surbrillance et appuyez sur OK.

Menu OPTIONS

Langue OSD : Permet de selectionner la langue des menus affichés à l'écran.

Langues audio (peut être sélectionné uniquement en mode DTV): permet de sélectionner la langue audio. La disponibilité de cette fonction dépend de la chaîne régée.

Langue sous-titres (peut être sélectionné uniquement en mode DTV): permet de selectionner la langue des sous-titres. La disponibilité de cette fonction dépend de la chaine régée.

Menu Time Out (Durée affichage menu): permet de définir les temps d'affichage du menu à l'écran : vous avez le besoin entre 5 s, 10 s, 15 s, 20 s, 25 s, 30 s, 35 s et 40 s.

Pays: Le pays par défaut est l'Allemagne mais vous pouvez le modifier en utilisant la fonction Réglage auto.

Restore Setting (Restaurer réglages d'usine): appuyez sur OK pour restaurer les paramètres d'usine par défaut.

Home mode: faites vousCHOix entre Max Performance mode,Home mode,Max Economy mode.

Menu VERROUILLAGE

Pour acceder au menu Verrouillage, vous doivent enter le mot de passer. Le mot de passer par défaut est 0000. Une fois que vous avez accédé au menu, vous pouvez définir le mot de passer de votrechoix.

Verrouiller système : permet d'activer ou désactiver le verrouillage système. Une fois que vous avez sélectionné ACTIVE, les réglages effectuels dans « Verrouiller chaine », « Contrôle parental » et « Réglage hotel » sont actifs et appliqués.
Régler mot de passer : si vous aviez déjà modifié votre mot de passer, entrez le mot de passer actuel.

Ancien mot de passage : saisissez le mot de passage actuel.

Nouveau mot de passer : saisissez une nouvelle fois le nouveau mot de passer.

Confirmer nouveau mot de passer : saisissez une nouvelle fois le nouveau mot de passer.

Vou puez utilise Verrouillage chaine pour verrouiller les chaines selectionnées. Utilisez les touches pour selectionner la chaine souhaitee, puis verrouillez-la en appuyant sur la touche VERTE de la telecommande. Pour déverrouiller une chaine verrouillée, selectionnez la chaine et appuyez sur la touche VERTE.

Remarque : pour afficher les chaînes verrouillées, vous nezvez saisir votre mot de passer.

Le Contrôle parental bloque les émissions en fonction du niveau parental. Cette fonction est disponible uniquement pour les téléviseurs numériques et la chaine régée doit la prendre en charge.

Mode hotel: Ouvre le menu « Mode hôtel ».

Mode hôtel

R glage hôtel
Verrouiller hôtel	Déactive
Verrouiller chaine	Déactive
Définir source	Déactive
Verrouiller Image	Déactive
Verrouillage des touches	Déactive
Volume max	100
Verrouiller source
Annuler v erreillage
Exportation base donn..
Importation base données
Quick Start Lock	Déactive
Menu Lock	Déactive
Déplacer R gléré Exit Quitter

Restreint l'accès aux menus de réglage, limitation du volume sonore maximum. Verrouille les menus Image et Signal.

Verrouiller hôtel : selectionnez l'option « Verrouiller hôtel » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avons sélectionné ACTIVE, les options suivantes, excepté « Annuler verrouillage», sont disponibles.

Verrouiller chaine : selectionnez l'option « Verrouiller chaine » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avrez selectionné ACTIVE, les options de réglage TV ne sont plus visibles dans le menu principal.

Définir source : sélectionnez l'option « Définir source » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir une source du signal ou l'option DESACTIVE. Cette fonction vous permet de régler la source du signal (DVB/Cable/ Satellite/ATV/PERTEL/AV/YPBPR/PC/HDMI1/HDMI2/

HDM|3/USB) à utiliser lors de la mise sous tension du téléviseur. Cette source sera utilisé jusqu'à ce que vous sélectionnez une source différente ou que vous désactiez cette fonction (DEACTIVE).

Verrouiller image : selectionnez l'option « Verrouiller image » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avons sélectionné ACTIVE, le menu Image n'est plus visible dans le menu principal.

Verrouillage des touches : selectionnez l'option « Verrouillage des touches » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avez selectionné ACTIVE, les touches du panneau avant TV/AV/Menu/CH+/CH-/VOL+/VOL du téléviseur sont verrouillées.

Volume max : selectionnez l'option « Volume max » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir le volume souhaité. Le volume de sortie ne dépasse jamais la valeur maximale régée.

Verrouiller source : selectionnez l'option « Verrouiller source » à l'aide des touches ▲▼ et appuyez sur OK pour activer le menu. Appuyez sur la touche ◆ pour passer de ACTIVE à DESACTIVE et vice-versa. Toutes les sources du signal portant la mention « ACTIVE » ne seront plus disponibles dans le menu de selection de la source du signal.

Annuler verrouillage : selectionnez l'option « Annuler verrouillage » à l'aide des touches ▲▼ et appuyez sur pour l'activer. Tous les réglages du mode hotel restent désactivés tant que vous n'activez pas à nouveau l'option « Verrouiller hotel »

Exportation base données et Importation base données : permet de copier les menus Image, Son, Options, Verrouillage et Hôtel d'un télévisuer vers d'autres, afin que tous soient configurés selon cet ensemble de paramétres.

Pour exporter les paramétres vers un fichier sur une clé USB: connectez une clé USB au port USB1. Sélectionnez « Exportation base données ». Appuyez sur Lorsque l'exportation est terminée, Succes exportation s'affiche.

Pour importer les réglages vers un autre téléviseur SEG Arcos-A/B/S: connectez la clé USB contenant le fichier au port USB1 de l'autre téléviseur. Sélectionnez « Importation base données ». Appuyez sur. Une fois l'importation terminée, le téléviseur s'est int. Lorsque vous le rallumez, il est configuré de manière identique au premier téléviseur.

Verrouiller Demarrage rapide : selectionnez l'option « Demarrage rapide » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avez selectionné ACTIVE, la touche DEMARRAGE RAPIDE est désactivée.

Verrouillage menu : selectionnez l'option « Verrouiller menu » à l'aide des touches ▲▼ et appuyez sur ▷ pour désir l'option ACTIVE ou DESACTIVE. Une fois que vous avons sélectionné ACTIVE, tous les sous-menus, excepté le menu « Verrouiller», ne sont plus visibles dans le menu principal.

Utilisation des fonctions multimédia

Fonctionnement de base

1. Appuyez sur la touche SOURCE de la télécommande pour afficher le menu des sources d'entrée, Sélectionnez la source USB à l'aide des flèches ▲▼ et appuyez sur OK pour acceder au menu Multimédia représenté ci-dessous.

1. Branchez le périphérique USB. Le nom du périphérique apparait à l'écran.

3]. Appuyez sur pour selectionner les fichiers à dire sur le périhérique USB (PHOTO, MUSIQUE, VIDEO, TEXTE).

Appuyez sur les flèches pour sélectionner un fichier ou un dossier puis sur la touche OK pour l'ouvrir. Appuyez sur pour dire les fichiers en mode plein écran. Une fois en mode plein écran, appuyez sur la touche OK pour afficher le menu de navigation en bas de l'écran ou sur la touche ■ pour revenir aux fichiers.

1. Photo Regarder des photos

Appuyez sur les flèches ↓ pour sélectionner l'options dans le menu, puis sur OK pour l'activer.

Répétition : sélectionnez le mode de répétition parmi
Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Musique : permet de lancer la lecture de la musique de fond de votreCHOIX ou de la mesure en pause.

[ \text{Playlist}: \text{permit} \, d' \text{afficher la playlist} \, à l'écran et de sélectionner la photo de votrechoix. ]

Info:permét d'afficher des informations sur le fichier.

Rotat.: permet de faire pivoter la photo dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre.

Zoom avant/arrête : permet d'effectuer un zoom avant/ arrête de vos photos.

Dépl. vue : permet de déplacer la photo en mode zoom arrêté.

2. Musique

Écouter de la musique

Appuyez sur les flèches ↓ pour sélectionner l'options dans le menu, puis sur OK pour l'activer.

Appuyez sur les flèches ▲▼ pour sélectionner la musique puis sur OK pour la lire.

Répetition: Sélectionnez le mode de répétition parmi
Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Rechner : permet de programme la musique pour la dire à partir du moment que vous avez paramétré.

Appuyez sur OK pour afficher la frise chronologique et sélectionnez la position à l'aide des flèches ▲▼. Paramétréz le moment de lecture à l'aide des touches numériques de la télécommande, Sélectionnez « OK » puis appuyez sur la touche OK pour vous rendre à ce point

Écran veille : Appuyez sur la touche BLEUE pour passer en mode Écran de veille et appuyez sur une touche quel-conque pour le quitter.

3. Video Regarder un film

Appuyez sur les touches pour selectionner l'option dans le menu puis sur OK pour l'activer.

Répétition : sélection nez le mode de répétition parmi
Repeat All (Répéter tout), Repeat 1 (Répéter 1) ou Repeat None (Répétition désactivée).

Def A-B: permit de selectionner et dire la partie du fichier que l'on préfére en définissant A comme point de départ et B comme fin. Appuyez sur OK pour annuler.

[ \text{Playlist}: \text{permit} \, d\text{afficher} \, \text{la playlist} \, \text{à l'écran.} ]

Info:permét d'afficher des informations sur le fichier video.

Slow (Lent): permet de dire les films au ralenti. Appuyez sur T pour annuler et revenir à la vitesse de lecture normale.

Step (image par image): cette option permet de vous déplacer rapidement dans le film.

Rechercher : permet de dire le film à partir du moment que vous avez paramétré.

Zoom avant/arrête: permet d'effectuer un zoom avant/ arrête de l'image du film affichée à l'écran.

Ratio d'aspect : permet de définir le format d'affichage à l'écran.

Dépl. vue: Déplace la zone agrandie sur l'image.

4. Texte

Afficher des fichiers xy

Appuyez sur les flèches ↓ pour sélectionner l'options dans le menu, puis sur OK pour l'activer.

Page precedente / suivante : permet de revenir à la page precedente du texte ou de passer à la suivante.

Prec./Sui:permet de revenir au fichier precedent ou de passer au suivant

Stop:permét dinterrompre la rotation automatique des pages.

Musique : permet de lancer la lecture de la musique de fond de votreCHOIX ou de la mesure en pause.

[ \text{Playlist}: \text{permit d'afficher la playlist à l'écran.} ]

Info : permet d'afficher des informations sur le fichier texte.

GUIDE DE RÉSOLUTION DES PROBLEMES

Le guide ci-dessous est destiné à vous aider à identifier les problèmes eventuels.

SYMPTÔME	SOLUTION
Absence d'image, de son	Vérifiéz que le téléviseur est bien branché. Vérifiéz qu'il est raccordé à une source d'alimentation adequate. Vérifiéz que l'alimentation électrique est sous tension.
Aucune image ne s'affiche	Assurez-vous que le téléviseur est sous tension. Vérifiéz que les cables sont bien installés. Assurez-vous que l'antenne et/ou les sources externes sont connectées. Appuyez sur la touche SOURCE pour changer de source. Allumez ou éteignez le téléviseur.
Aucun son n'est émis	Appuyez sur la touche SOURDINE et vérifiez si le mode Sourdine a été activé. Pas-sez à une autre chaine et vérifiez si le même problème se produit. Appuyez sur la touche V+ vous voir si le problème peut être résolu.
Aucune image n'apparait sur certaines chaînes	Vérifiéz que la bonne chaine est selectionnée. Ajustez l'antenne.
Aucune couleur n'apparait sur certaines chaînes (noir et blanc)	Vérifiéz si le même problème existe sur d'autres chaînes. Vérifiéz que vous avez sélectionnez les bons paramètres d'image.
Présence de bruit, de neige ou d'images fantômes.	Vérifiéz que l'antenne est raccordée correctement. Vérifiéz que l'antenne est en bon état. Essayez de déplacer l'antenne.

Si aucune des suggestions ne permet de résoudre le probleme, essayez d'eteindre votre téléviseur puis de le rallumer. Si cela ne fonctionne pas, contactez notre assistance technique.

REMARQUE: Le téléviseur ne doit être réparé que par un personnel technique qualifié et/agree. N'essayez jamais de retarder le couvercle arrière. En effet, le téléviseur présente des tensions dangereuses qui peuvent être fatales ou cause des incendies.

SPECIFICATIONS TECHNIQUES

Les specifications du téléviseur que vous venez d'acheter peuvent différer des informations presents dans ce tableau, suite à des innovations techniques.

Spcifications du téléviseur

Système TV	PAL/BG/DK/ I
Système audio	BG/DK/ I
Tarlle de l'écran	26 pouces (diagonal)
Résolution	1920 x 1080 pixels (RVB)
Entrée ANTENNE	75 ohms (asymétrique)
Puisance de sortie audio	2 x 5W
A\bientation requise	AC 100 - 240V 50/60Hz
Consommation électrique	31W
Cbnsommation en veille	<0.5W
Poids	7.0kg

Specifications de la télécommande

Type	Infrarouge
Portée de transmission	5m
Angle de contrôle	30 degrés (horizontal)
Piles	2 x 1.5V, type AAA
Dimensions	48 x 193 x 20 mm
Poids	90g (sans les piles)

Montage au mur

1. Vous doivent tout d'abord-retirer le socle. Placez le télévisueur face vers le bas.
2. Retirez les cinq vis situées à l'arrière du téléviseur afin de dégager le reste du socle.
3. Retirez et rangez le socle et les vis.
4. Utilisez quatre vis de mécanique pour monter le téléviseur sur le support.

Cet apparéil est conforme à la norme VESA et concu pour pouvoir être installé sur un mur à l'aide d'un kit de montage VESA de 100mm× 100mm .Installez cet apparéil en suivant les instructions du support mural (non fourni).

4 orifices de montage pour vis de type M4 x 12

Recyclage des déchets électriques

Mise au rebut correcte du produit

Ce symbole indique que ce produit ne doit pas etre jeté avec les déchets menagers. Il est de votre responsabilité d assurer le recyclage et le tri sélectif de ce produit. Veuilz déposerer votre apparéil usage dans un point de collecte spécialisé dans le recyclage des déchets des équipements électriques et electroniques. Si vous ne savez pas ou déposerer votre apparéil usage pour son recyclage, veuillez contacter votre mairie ou consulter votre service de collecte des déchets menagers.

Le symbole d'une poubelle barrée indique que les piles et/ou accumulateurs doivent être collectés et mises au rebut séparation des déchets menagers.

Hg Cd Pb

Si la pile ou l'accumulateur contient plus que les valeurs de plomb (Pb), mercure [Hg] et/ou cadmium [Cd] définies dans la Directive sur les piles (2006/66/EC), alors les symboles chimiques Hg, Cd et Pb correspondant au plomb (Pb), au mercure [Hg] et/ou au cadmium (Cd) apparaitront sous le symbole de la poubelle barree.

En participant au tri sélectif des piles, vous aiderez à assurer la bonne élimination des produits et des piles et contribuerez ainsi à éviter les conséquences négatives potentielles que peut avoir une mauvaise élimination sur l'environnement et la santé humaine.

Pour obtenir des informations plus détaillées à propos des programmes de collecte et de recyclage disponibles dans votre pays, veuillez contacter votre mairie ou le magasin où vous avez acheté ce produit.

Cet apparéil satisfait aux directives européennes en matière de sécurité et d'interférences électriques.

Ce produit est conforme aux reglementations UE suivantes:

EN 55022:2006+A1:2007

EN 55013:2001+A1:2003+A2:2006

EN 61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

EN55024:1998+A1:2001+A2:2003

EN 55020:2007

Fabricant :

D-66780 Rehlingen-Siersburg (Allemagne)

Tél: +49[0]6835 92350-0

Fax:[phone]

Indice

Nous you remercions d'avoir achet c t appareil particulierement moderne et espereons qu il you donnera entiere satisfaction. La fabrication de tels appareils fait apel a un processus complexe soumis a des contrôles reguliers de qualite. Nous garantissons aisi la fabrication de produits de haute qualite. Toutefois, en cas de probleme justifie, nos you offrons une garantie de 2 ans a compter de la date d'achat, aux conditions suivantes :

1. La presente garantie n'effecte en rien vos droits de réclamation contre le vendeur en tant que consommateur. Ces droits ne se limitent pas à la garantie du fabricant.
2. La garantie du fabricant est uniquement valable en cas d'utilisation personelle de l'appareil sur le territoire de la Suisse.
3. La période de garantie est de 2 ans à compter de la date d'achat.
4. Pendant cette période, nous vous offrons un service gratuite à notre entière discrétion, en procédant, soit à la réparation de l'appareil, soit à son remplacement par un apparéil de valeur similaire. Nous assumons les frais de main-d'oeuvre, matériel et transport de votre apparéil sur le territoire de la Suisse.
5. En case de réclamation, veuillez d'abord contacter notre ligne d'assistance téléphonique, qui vous indiquera les étapes à suivre pour faire réparer votre apparéil.

CH

Contactez notre ligne d'assistance téléphonique au :

044/5087278

ou écrivez-nous à l'adresse suivante :

Sertronics AG

Fegistrasse 5

1. Ayez toujours vous préuve d'achat à portée de main. Si vous nouseturnnez l'appareil, joignez-y le ticket d'achat correspondant. Nous ne serons malheureusement pas en mesure de vous offrir de services de garantie gratuites si aucun ticket d'achat n'accompagne l'appareil. Dans ce cas, nous vous enverrrons un devis de réparation. Si vous decide de ne pas faire réparer l'appareil, il vous sera returné. Les frais de devis ainsi que les frais de transport (tarif forfaitaire) de l'appareil seront alors à votre charge.
2. Les pièces remplacées seront conservées par notre centre de services et détruites à son entière discrétion.
3. La garantie sera nulle si l'appareil est ouvert et/ou modifie par une pierce personne que nous n'avons pas explicitement autorisée ou par vous-même.
4. Aucune réclamation ne peut être effectuependant la période de garantie dans les cas suivants :

■ Manipulation incorrecte de l'appareil
Dommages mecaniques de I'appareil causés par des facteurs externes
Dommages causés pendant le transport
Défauts imputables à un entretien inapproprié
■ Erreurs d'utilisation
■ Installation de l'appareil dans un lieu humide ou en extérieur
■ Pièces et composants amovibles (piles classiques, piles rechargeables, etc.)

Dommages resultant de force majeure, d'inondations, de pluies, d'orages ou de surtensions, ainsi que d'autres événements indépendants de notre volonté.
Dommages causés par une utilisation abusive, notamment par une utilisation autre que personnelle
Utilisation de l'appareil non conforme aux consignes d'utilisation.
L'appareil ne présente aucun défaut technique
■ Erreurs de pixels comprises dans la plage de tolherence etablie par la norme ISO 9241-307 (erreurs de pixels de classe II)
L'etiquette d'identification et/ou le numero de série a ete retiree(e)

1. Pour vérifier ettracer vos reclamation dans les meilleurs delais, veiliez a inclure tout le contenu de l'emballage, y compris les accessoires [telecommande, support, montage au mur, cable A/V, etc.].
2. L'garantie ne couvre aucune autre responsabilité de notre part, en particulier aucun dommage n'ayant pas pour origine l'appareil lui-même et aucune perte pouvant résultat du mauvais fonctionnement de l'appareil lors de sa réparation (frais de transport, de manutention, etc.). Nos responsabilités légales, notamment selon la loi sur la responsabilité des appareils, ne sont ici ni affectées, ni exclues.
3. La période de garantie est de 2 ans maximum à compter de la date d'achat, définié comme date initiale des services rendus, et pour ce qui est du remplacement évientuel de composants.

Limitation de responsabilité

× Dans le cadre de cette garantie, nous repondons, selon le type de bien, des dommages previsibles, classiques et immediats survenant du fait de manquements resultant de négligences, même légères. Nous déclinons toute responsabilité vis-à-vis des entreprises en cas de manquement, même léger, à toute obligation contractuelle, même non fondamentale, du fait de négligences.

Ce qui precede ne saurait s'appliquer en cas de dommages corporels et d'atteintes à l'intégrité physique, ou en cas de décès du client et de demandes de dommages et intérêts au titre de la responsabilité du fabricant.
