BEDIENUNGSANLEITUNG Arcos SEG

SICHERHEITSHINWEISE 3

Vorsicht bei Verwendung von Kopfhörern 4

Aufstellungsord 4

LED-Bildschirm 4

Gerat und Zubehor 5

Erste Schritte 5

Ansicht von vorn 5

Fernbedienung 6

Fernbedienung bei Fernsehempfang 6

Fernbedienung bei digitalem Fernsehempfang/USB-Wiedergabe 7

Fernbedienung bei Videotext 8

Batterien in die Fernbedienung einlagen 9

Handhabung der Fernbedienung 9

Antenne anschlieben 9

Fernsehantenne anschreiben 9

Externe Geräte anschlieben 9

HDMI-Kabel. 9

SCART-Kabel. 9

VGA-Kabel 9

ANSCHLUSSE 11

PC-Verbindung 11

PC-Verbindung über VGA- bzw. HDMI-Kabel 11

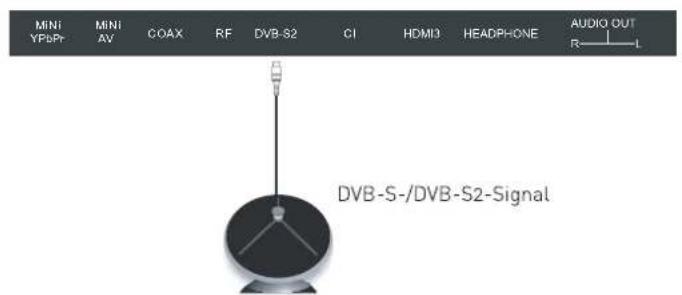

Satellitenantenne anschlieben 11

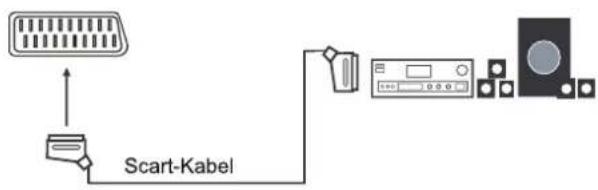

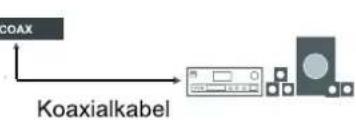

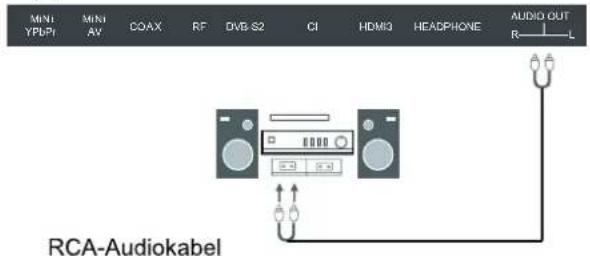

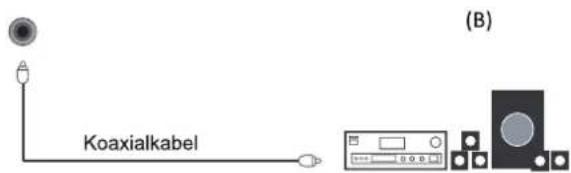

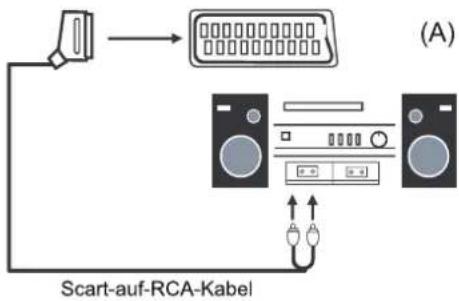

Mit einer Stereoanlage verbinden 12

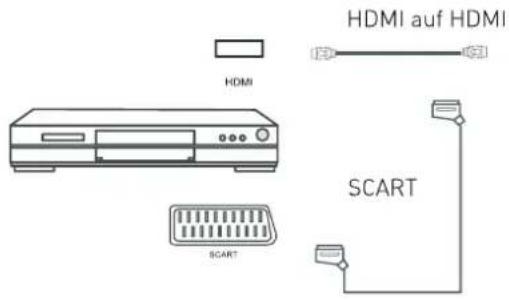

DVD-Player anschlieben 13

HDMI-Anschluss 13

SCART-Anschluss 13

Mit einer Stereoanlage verbinden 13

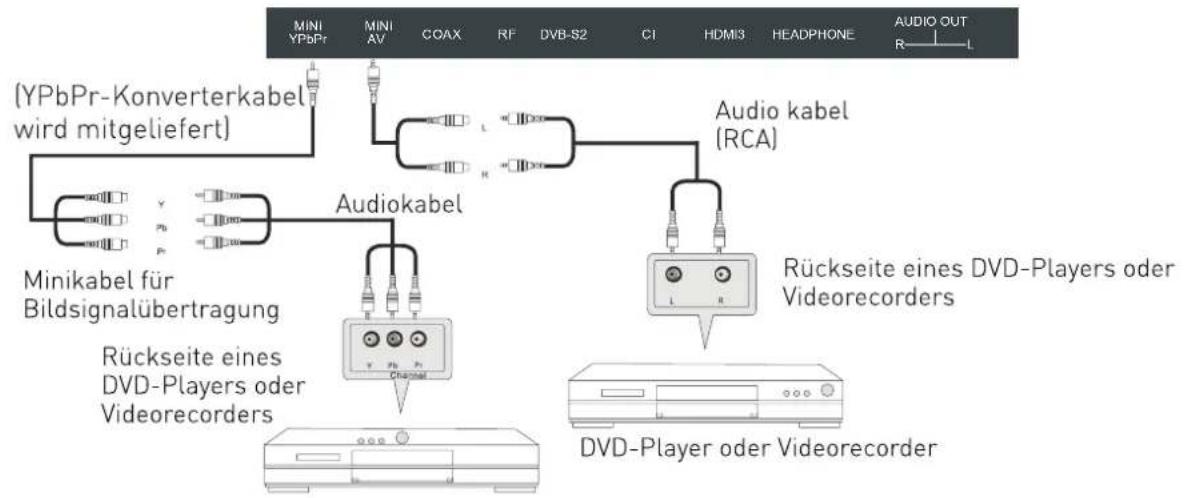

AV-Anschluss 14

YPbPr-Anschluss 14

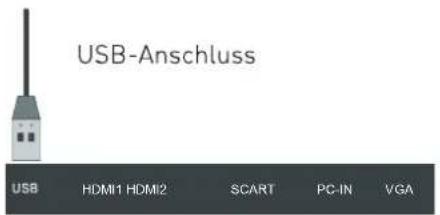

USB-Anschluss 14

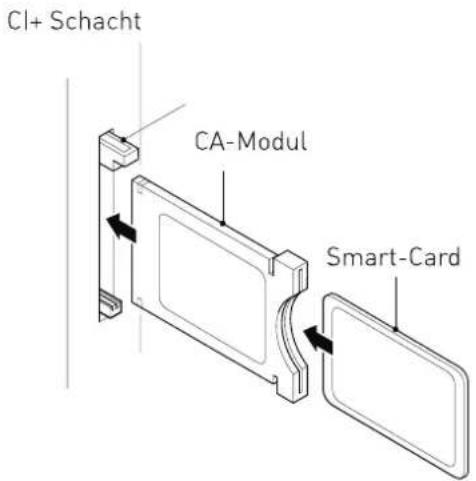

Common-Interface-Einschub 15

COMMON-INTERFACE-EINSCHUB VERWENDEN 15

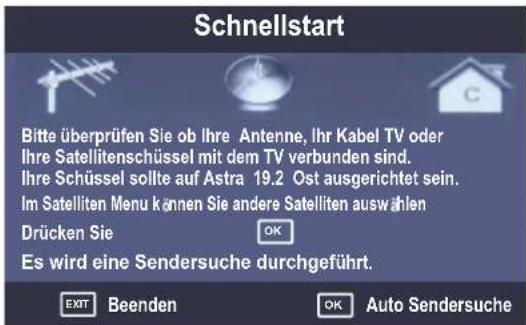

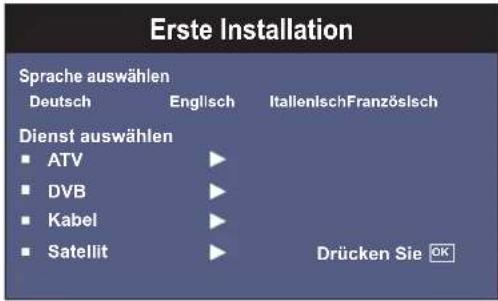

Automatische Installation 15

LED-TV ein-/ausschalten 15

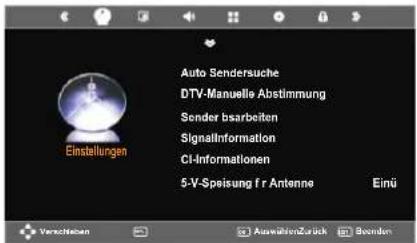

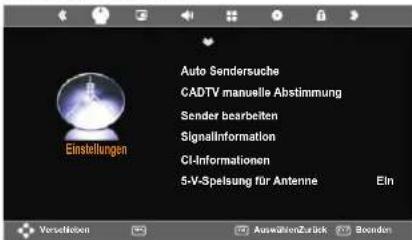

Menu (TV-)EINSTELLUNGEN 16

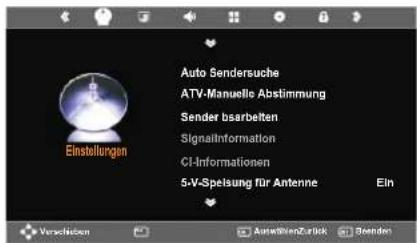

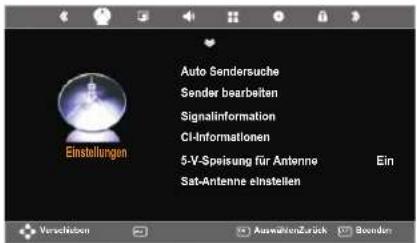

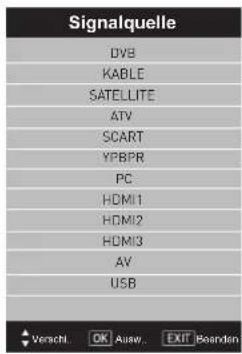

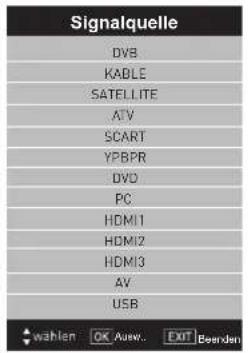

Signalquelle 16

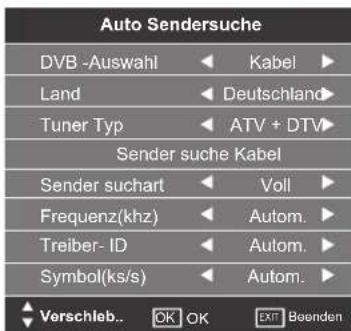

Automatische Sendersuche 16

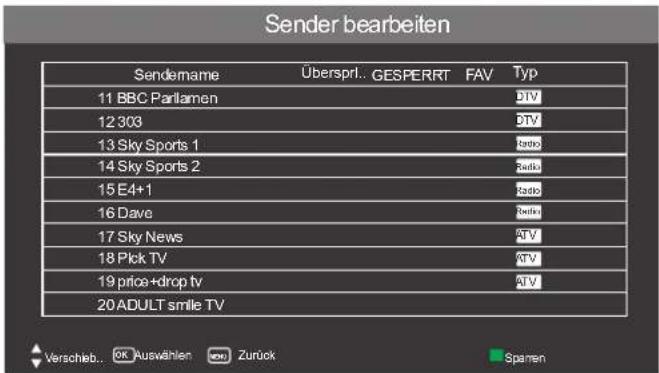

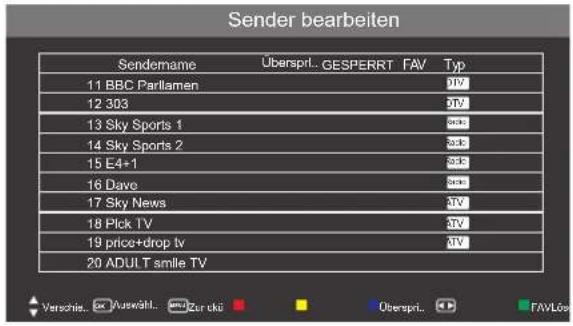

SENDER BEARBEITEN 18

Signalinformation 18

CI-Informationen 19

Power-Off-No-Signal-Down (Kein-Signal-Abschalt-Timer) 19

Auto-Power-Down (Abschaltautomatik) 19

Guide (EPG - Elektronischer Programmfuhrer) 19

Favoritenlisten 19

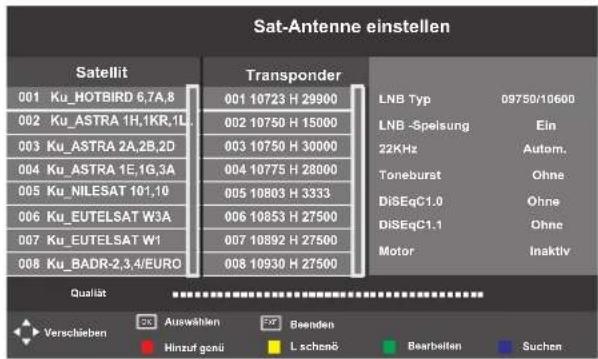

Sat-Antenne einstellen 19

Menüeinstellungen 24

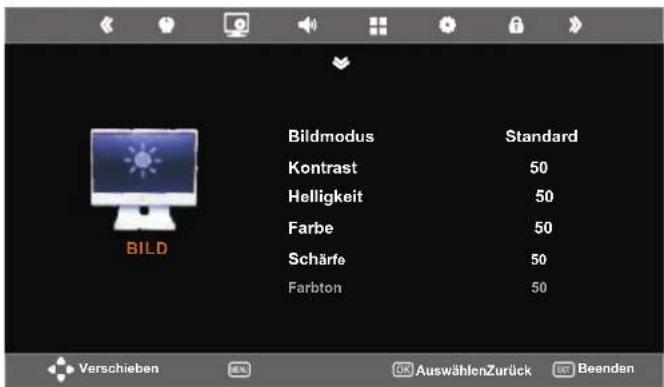

Menu Bild 24

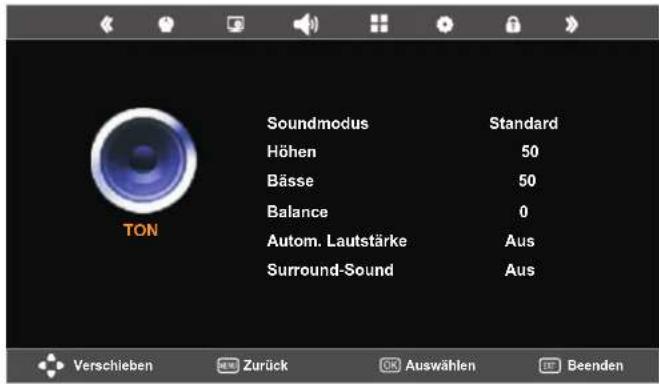

Menu TON 25

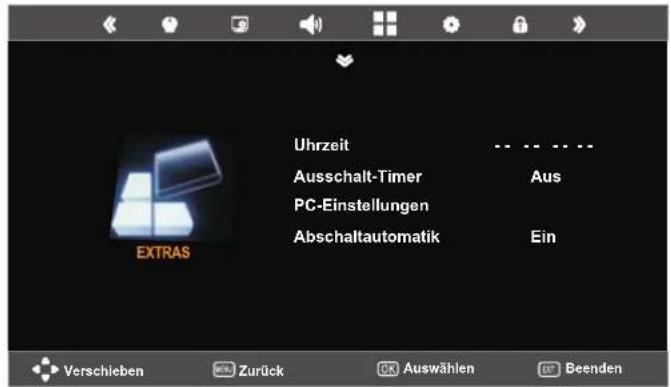

Menu EXTRAS 25

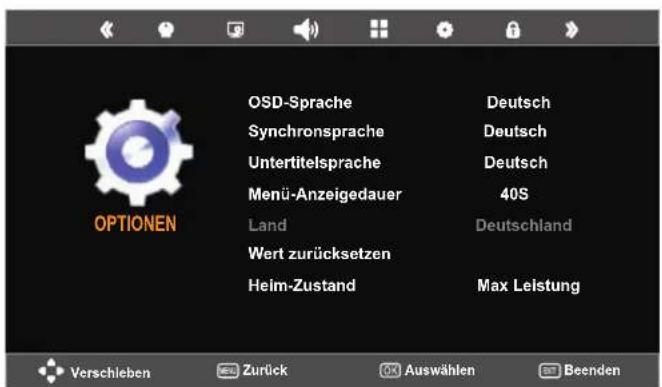

Menu OPTIONEN 25

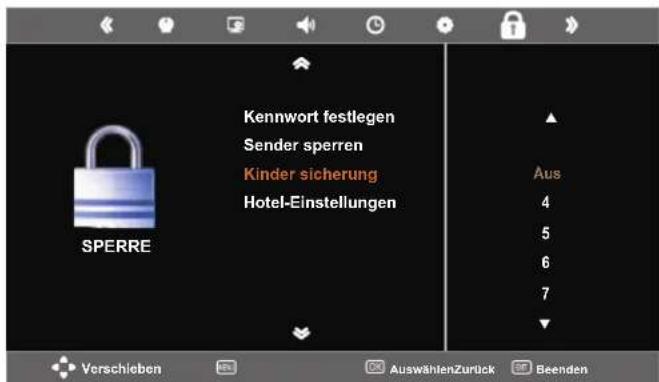

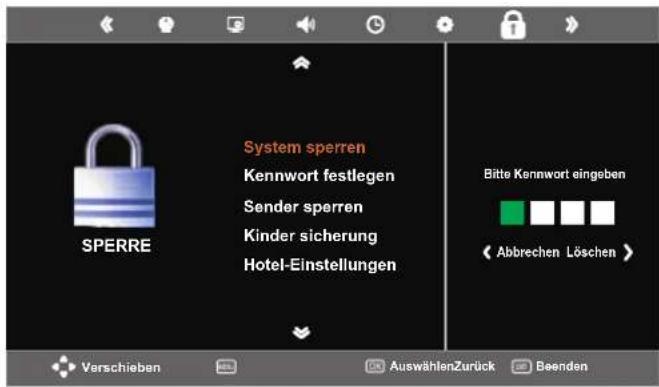

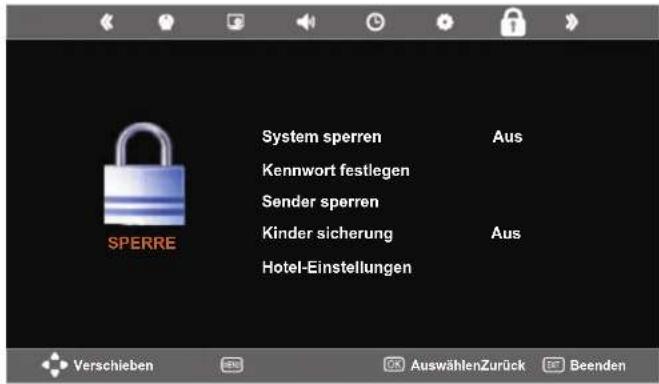

Menu SPERRE 26

Multimediafunktionen 28

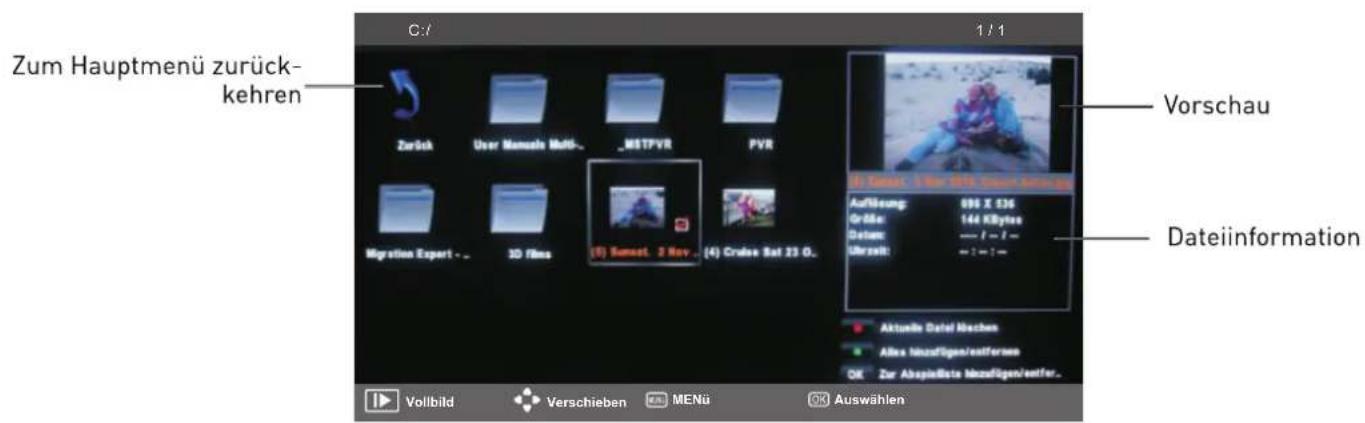

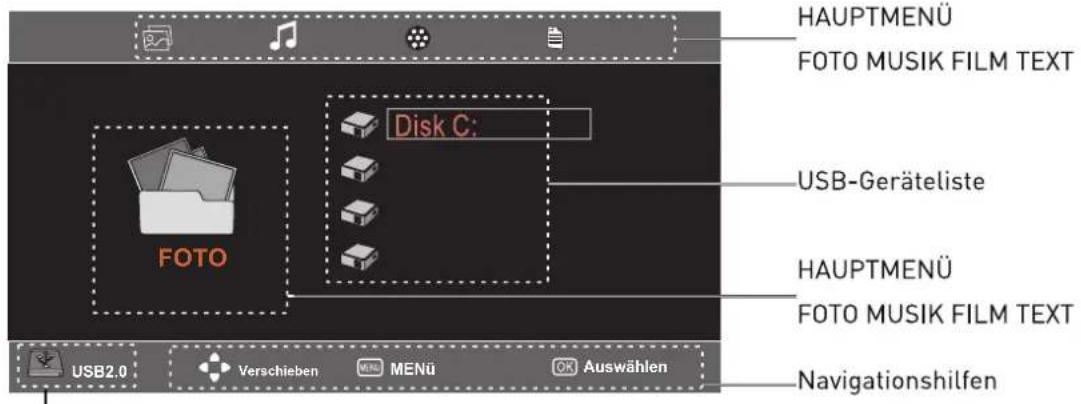

Bedienung - Grundlagen 28

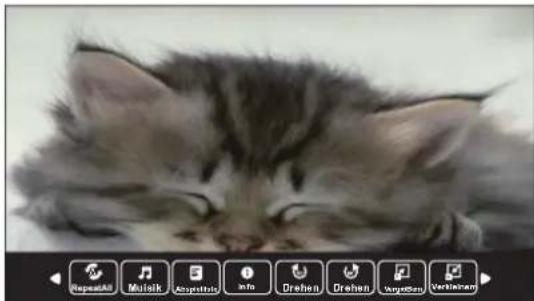

1. Foto 29

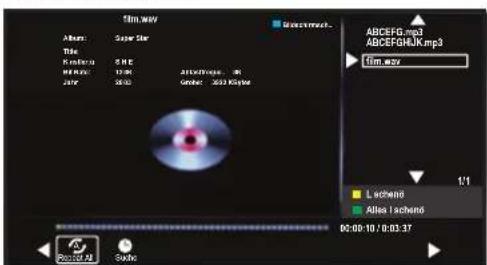

   2.Musik 29

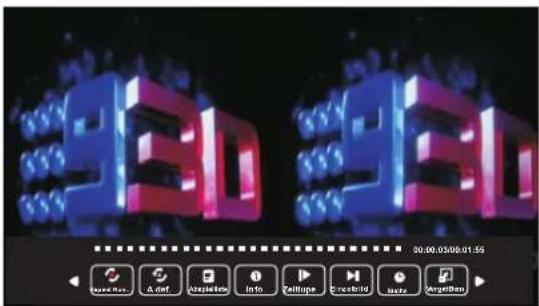

   3.Film 29

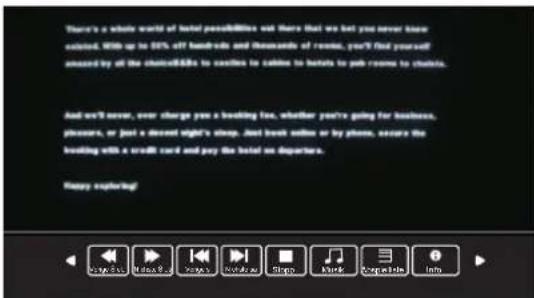

2. Text 29

Fehler eingrenzen und beheben 30

TECHNISCHE DATEN 30

Technische Spezifikationen des Fernsehgerätes 30

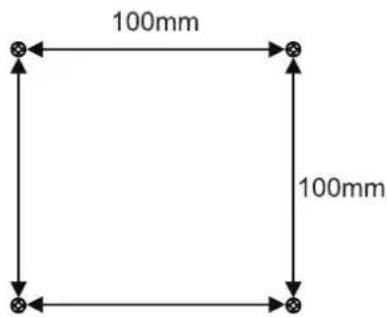

Wandmontage 31

Entsorgung von Altgeräten 31

Richtige Entsorgung des Produktes 31

Einführung

Vielen Dank, dass Sie sich fur diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen Lange Freude bereitet.

Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu setzen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediachnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerat unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um ihre und die Sicherheit anderer Personen zu gewährleisten, lessen Sie die Sicherheitschinweise aufmerksam durch, BEVOR Sie das Gerät in Betriebnehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenus in thisem Benutzerhandbuch konnen von Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE - VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

VORSICHT: Um Stromschlage zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführten.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschlage verursichen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

Benutzen Sie das Gerät nicht in der Nähe von Wasser.
Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
- Achten Sie daraufauf, die Luftungsöffnungen nicht zu verdecken.
Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
- Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem daraufuf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und Dort, wo es aus dem Gerät austritt.
- Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine langere Zeit nicht benutzen, vom Strom-netz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achen Sieitte daraufuf, das Gerat keinem Regen oder Feuchtigkeit auszusetzen. Das Gerat darft nicht mit Tropf- oder Spritzwasser in Berührung kommt. Ferner durren keine Behalter mit Flüssigkeit auf oder neben das Gerat gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbildner über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sightbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

ein unveränderter Hintergrund
- Logos, Videospiele, Computerbilder, Teletext
ein nicht bildschirmfullendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerat wurd eunter Berucksichtigung aller gegenwartig zu erfullenden Sicherheitsbestimmungen hergestellt.

Folgende Sicherheitshinweise dieren zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfälligen Qualitätsprüfung unterzogen. Dennoch konnen immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend beluftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
  Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.
• Schlieben Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
  Die Steckdose muss sich in der Naze des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schlieben Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1)dürfen nicht an eine Wechselsstromsteckdose ohne Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beiben fremse Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdoseziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls konnten sie beschädigt werden.
• Achten Sie daraufuf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffe vorsichtig, damit Sie sich nicht verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, undziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.

• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden, ziehen Sie zur Sicherheit das Netz-kabel aus der Steckdose.
  Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Luftungsschlitze)dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal,lassen Sie mindestens 5 cm Abstand zu allen Seiten.
  Das Fernsehgeratarf nicht mit Wasser oder Feuchtigkeit in Beruhrungkommen. Gebrauchen Sie diese Produkt NICHT in Feuchtraumen wie Badezimmern, Kuchen oder in der Naine von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.

• Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
• Offnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
  Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Strom-netz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung ihrerseits erfordern. Außen dem verlieren Sie dadurch ihren Gewährleistungsanspruch. Das Offnen des Gerätesarf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, halten Sie sie nicht fallen.
• Legen Sie keineheiten Gegenstände oder gar offenes Feuer auf oder in die当前位置 des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffe schmelzen und Brand verursachen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Ole. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeucht ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehorschaden verursachen. Verwenden Sie beim Horen des Tons über Kopfhorer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhorer für eine langere Zeit aufsetzen.

Aufstellungssort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sieihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöbe zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso daraufuf, dass keine klinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

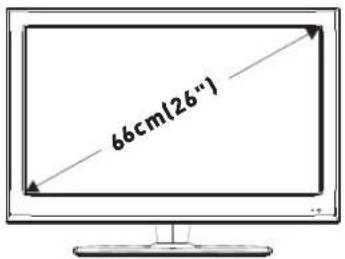

LED-Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzeln Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

Gerät und Zubehör
Fernseher

Fernbedienung

Batterien für Fernbedi- nung

Das Anbringen des Standfusses

Schnellstartanleitung

Benutzerhandbuch

Konverterkabel fur AV und YPbPr

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und -tuten können zu Erstickung führen!

Dieses Fernsehgerät ist für den Empfang von Digitalfernsehen über terrestrische Antenne, sowie Analog-, Kabel-, und Satellitenfernsehen ausgelegt. Für Satellitenempfang konnen Sie eine feste Parabolantenne verwenden, die auf Astra 19,2^ Ost ausgerichtet und mit einem Universal-LNB bestückt ist. Sie konnen auch andere Parabolantennen und LNBs benutzen, diese müssen aber zunachst konfiguriert werden (erfordert große Kenntnisse). Fest ausgerichtete Parabolantennen und LNBs sind für Astra 19,2^ Ost einprogrammiert und die ausgestrahlten Sender konnen sofort empfangen werden (hierzu muss keine Sendersuche ausgeführct werden).

Erste Schritte

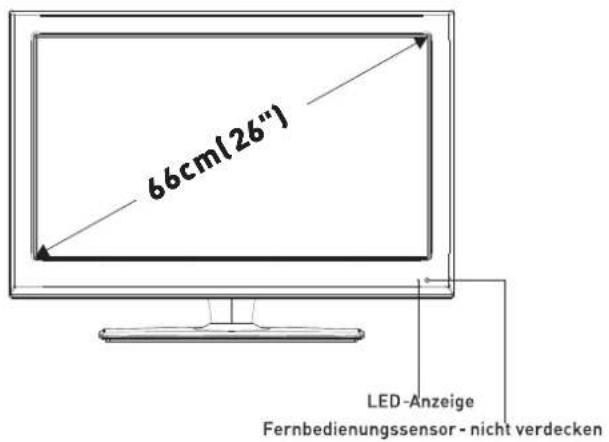

Ansicht von vorn

Anmerkungen zum Digitalfernsohen: Digital TV (DVB) stehen nur in Regionen zur Verfugung, in denen digitale terrestrische DVB-T Signale ausgestrahl wirden oder in denen ein kompatibler Kabelfernsehdienst mit DVB-C verfügbar ist. Fragen Sie ihren Handler, wenn Sie weitere Informationen zur Empfangssituation an Ihr dem Standort bestehtener. DVB-T ist der Standard für die terrestrische Versorgung mit digitalem terrestrischem Fernsohen, und DVB-C kennzeichnet die Versorgung mit digitalem Kabelfernsohen. Zwar hält diese Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen ein, aber es kann leider nicht ausgeschlossen werden, dass unter Umständen die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DVB-C-Signalen nicht gewahrt bleibt. Manche Kabelfernsehanbieter verlangen für ihre Angebote zusätzliche Gebühren und Hardware bzw. den Abschluss eines Vertrages für die angebotenen Dienstleistungen. Manche Digitalfernsehfunktionen sind regional nur eingeschränkt verfügbar, und bei DVB-C kann das Gerät möglichereweise nicht mit allen Anbieten störungsfrei zusammenarbeiten. Für weitere Informationen steht Ihnen unser Kundendienst bisher zu Verfügung.

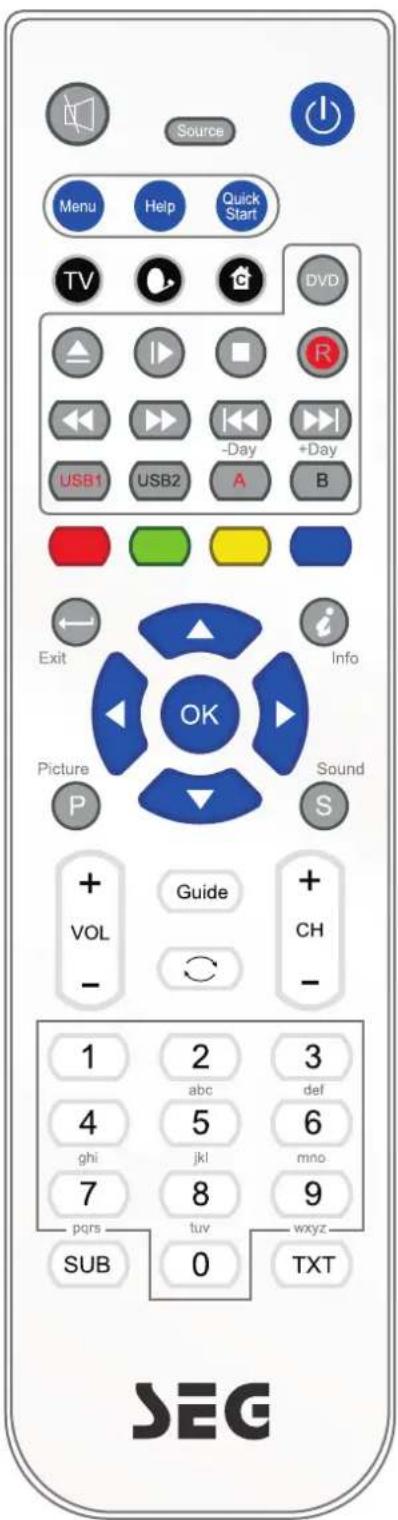

Fernbedienung

Fernbedienung bei Fernsehemempfang

* modellabhängig

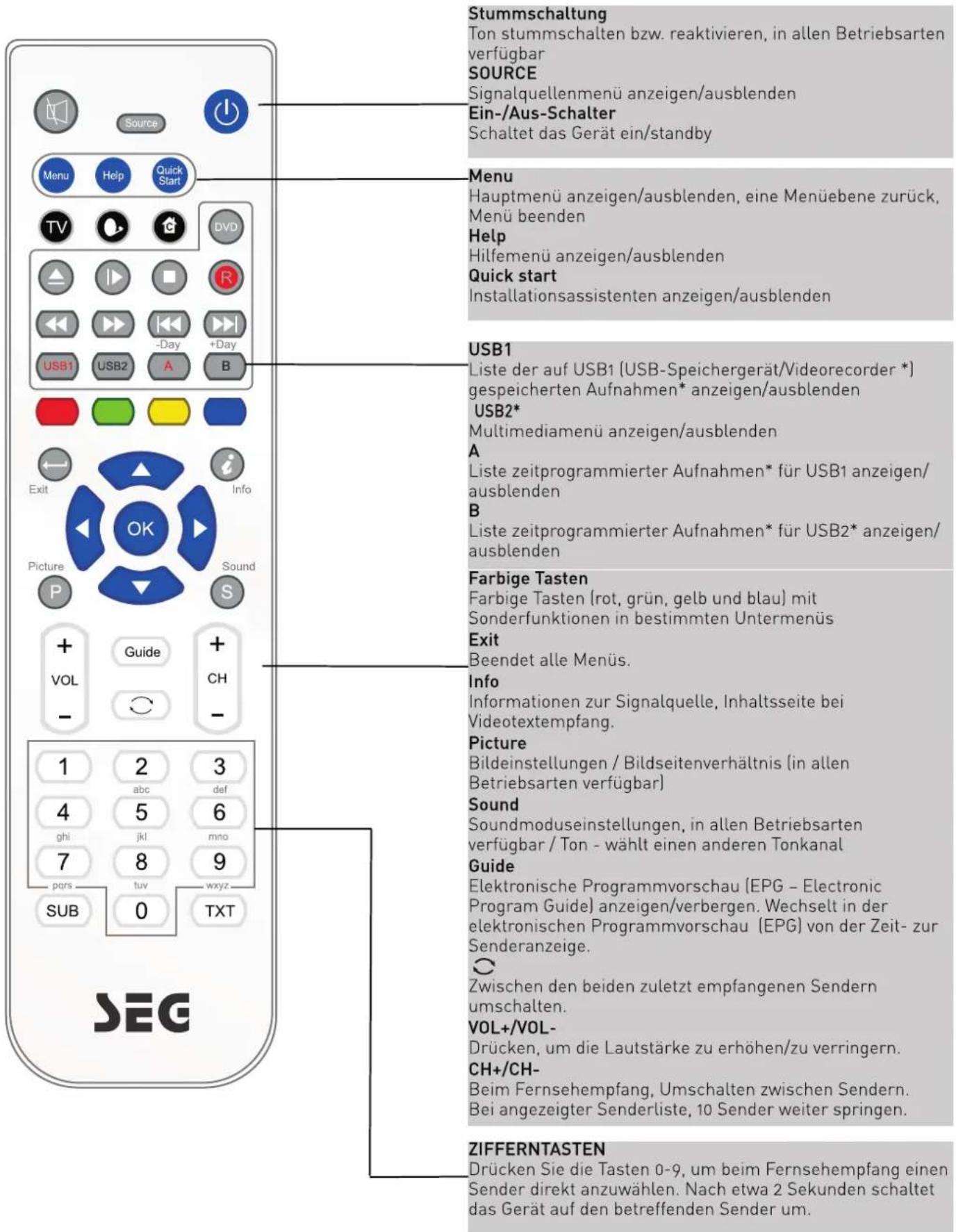

Fernbedienung bei digitalem Fernsehempfang/USB-Wiedergabe

Stummschaltung

Ton stummschalten bzw. reaktivieren, in allen Betriebsarten verfügbar

SOURCE

Signalquellenmenu anzeigen/ausblenden

Ein-/Aus-Schalter

Schaltet das Gerät ein/standby

Menu

Hauptmen aneigen/ausblenden, eine Menuebene zuruck. Menu beenden

Help

Hilfemenü anzeigen/ausblenden

Quick start

Installationsassistenten anzeigen/ausblenden

Kurzwahltaste für Signalquelle ATV. Zyklische Umschaltung zwischen ATV, DVBT-TV, DVBT-Radio, ATV.

Kurzwahltaste fur Signalquelle DVBS/DVBS2

Kurzwahltaste für Signalquelle DVBC

▶(Timeshift)

Wiedergabe oder Pause.

Taste drücken, um Timeshift-Funktion zu aktivieren. Die Sendung wird ab der pausierten Position aufgenommen.

Wiedergabe bzw. Aufnahme* anhalten

Schneller Ruck-bzw.Vorlauf

Bei USB Wiedergabe voriges bzw. nachstes Kapitel,

bei Wiedergabe aufgenommener Fernsehprogramme*

Abspielen der vorigen bzw. folgenden Szene, 30 Sekunden zurück- bzw. weiterspringen.

VOL+/VOL-

Drucken, um die Lautstärke zu erhöhen/zu verringern.

CH+/CH-

Beim Fernsehempfang, Umschalten zwischen Sendern.

ZIFFERNTASTEN

Drücken Sie die Tasten 0-9, um beim Fernsehempfang einen Sender direkt anzuwahlen. Nach etwa 2 Sekunden schaltet das Gerät auf den betreffenden Sender um.

• modellabhangig

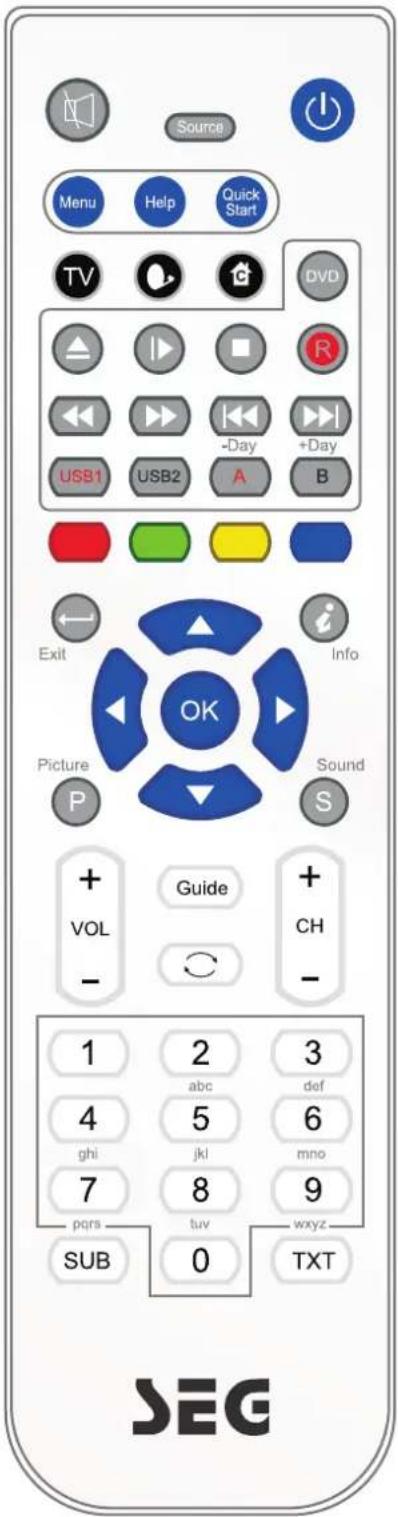

Fernbedienung bei Videotext

Farbige Tasten

Schnelle Bedienung fur neue Seiten und Kurzwahlbefehle. Kann zusammen mit anderen Funktionen bei angehaltener Videotextanzeige (Hold) verwendet werden.

Exit

Textanzeige beenden

Inc

Inhaltsseite (Seite 100)

Up/Down

Vorige bzw. nächste Seite bei angehaltener Videotextanzeige [Hold]

Left / Right

Hauptseite einfrierten und ggf. zugeordnete Unterseiten mit den Tasten Rot bzw. Grün aufrufen

OK

Seite einfrierten und Text oben, unter oder gesamt einblenden. TXT drücken, um Inhalt zu aktualisieren.

ZIFFERNTASTEN

Drucken Sie 0-9, um eine Videotextseite anzuwahlen.

Drucken Sie diese Taste, um den verborgenen Text (z.B. die Antwerten bei Quizsendungen) einzublenden. Drucken Sie die Taste ein weiteres Mal, um den Text wieder zu verbergen.

SUB

Untertitel einblenden / Taste auswahlen [zum Anzeigen/Ausblenden eines Menus]

XT

Videotext / Videotext und Fernsehbild / nur Fernsehbild anzeigen

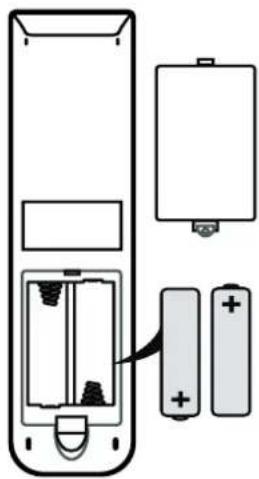

Batterien in die Fernbedienung einlagen

1. Offnen Sie die Batteriefach-abdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und haben Sie die Abdeckung an.
2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

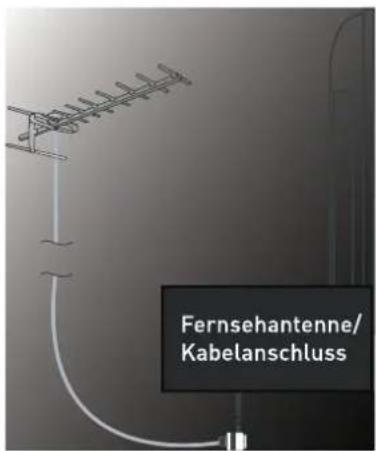

Fernsehantenne anschließen

Schlieben Sie das 75-Ohm-Koaxialkabel ihrer Antennemit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollen den Sie einen Signalveränder verwenden.
• Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30^ von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie konnen auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine entsprechlichen Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehoren nicht in den Hausmull, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.a.) aus.

External Geräte anschlieben

These Bedienungsanleitung zeigt Ihnen, wie Sie ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedene Vorgehensweisen sind im Folgenden aufgelistet.

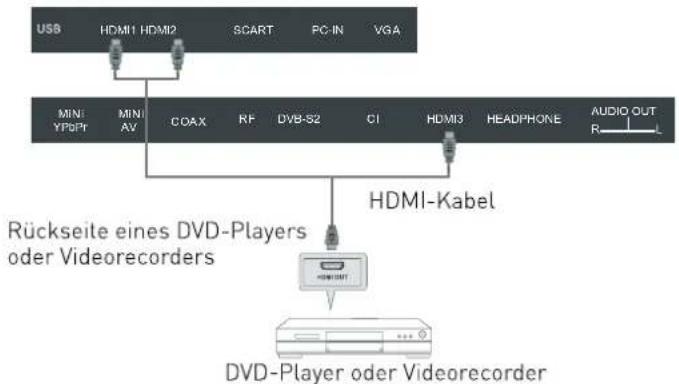

HDMI-Kabel

Sie konnen ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schlieben Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihr's Fernsehgerätes an.

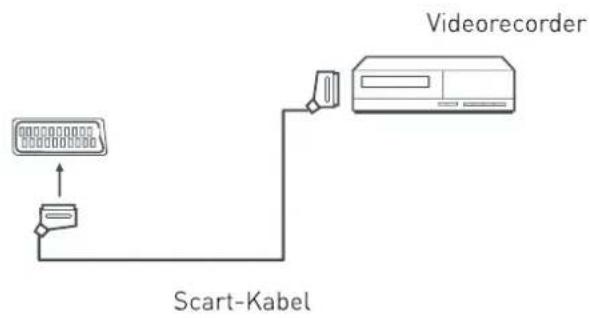

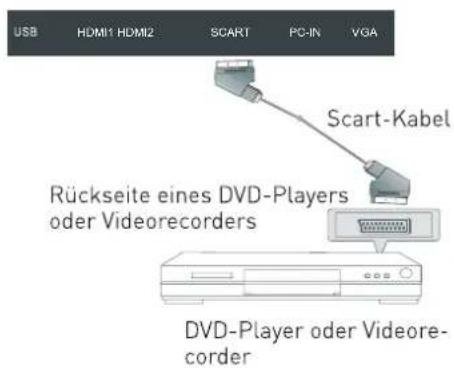

SCART-Kabel

Sie können ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bild-signal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie konnen ihren Fernseher als PC-Monitor einsetzen. Dazu benötigen Sie ein VGA-Kabel. Ebenso konnen Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Hisres Fernsehers abspielen.

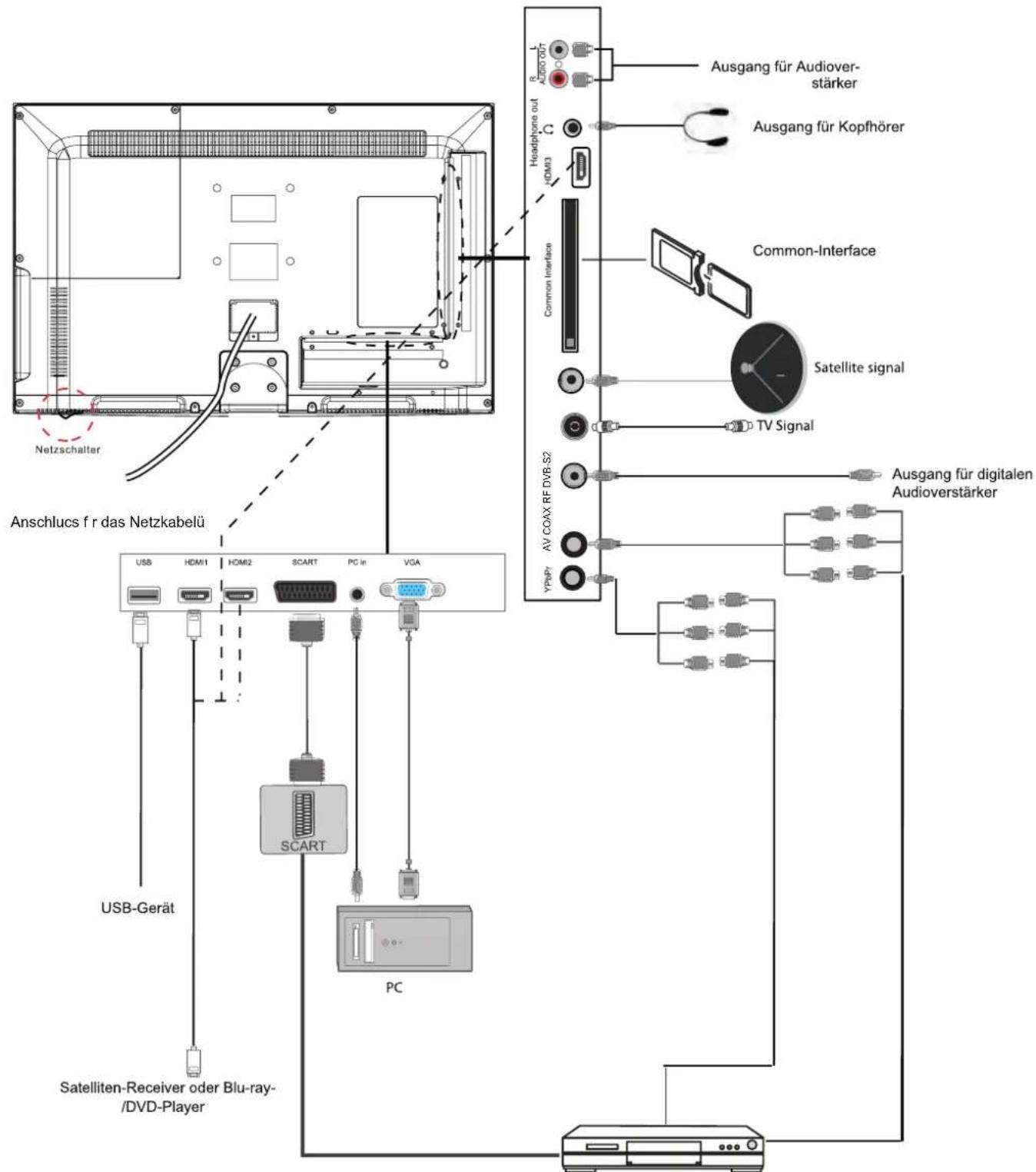

Externe Geräte anschließen (Fortsetzung)

Externe Geräte anschließen (Fortsetzung)

ANSCHLUSSE

Name	Funktionsbeschreibung
Netzanschluss-kabel	Anschluss an das Wechselstromnetz
HDMI 1,2,3	Verbinden Sie diese Buchse mit dem HDMI-Ausgang Ihres DVD-Players oder Satellitenreceivers.
SAT LNB-Ver-bindung	Anschluss für eine Satellitenantenne
VGA (PC IN)	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN	PC-Audioeingang
Mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.

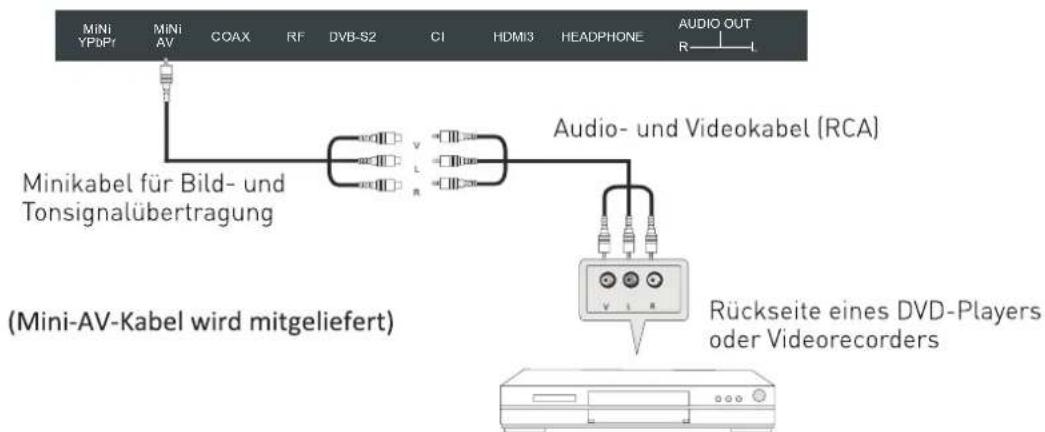

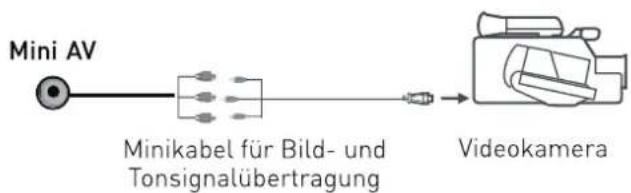

Mini AV	Verbinden Sie diese Buchse mit dem AV-Ausgang des externen Geräts.
RCA Audio Out	Audioausgang für Audioverträker
SCART	These Buchse können Sie mit dem SCART-Ein-bzw. -Ausgang externer Geräte verbinden.
RF	Anschluss für Fernsehsignalkabel
Head phone	Kopfhöreranschluss
CI/CI+	CI-Einschubfach (für Pay-TV-Karten)

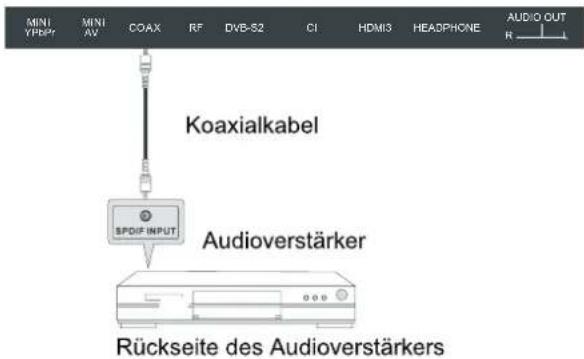

Coax	Digitaler Ausgang für Audioverträker
USB 1	Multimediawiedergabe und Videocorder (modellabhängig)

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschliebenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den wichtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell mussen Sie die Auflösung der Grafikkarte Ihres PCs auf eineCompatible Auflösung einstellen, damit das Bild richtig angezeigt wird. Schalten Sie ihren PC ein (zunachst mit ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflösung und eine Bildwiederholfrequency von 60 Hz ein. Schalten Sie ihren PC aus, und verbinden Sieihn mit ihrem Fernseher. Lassen Sie bereits beide Geräte zunachst ausgeschaltet.

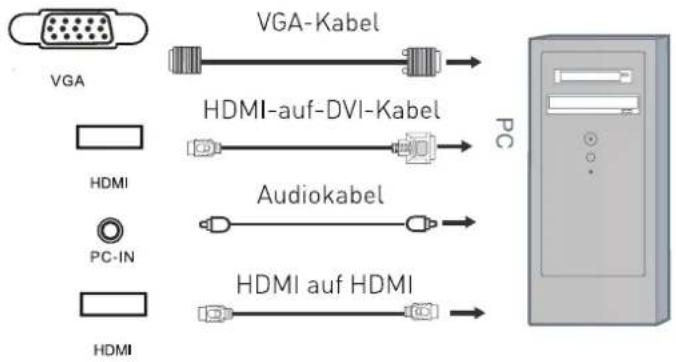

PC-Verbindung über VGA-bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie ihren Fernseher mit dem PC. Oder verwenden Siestattdessen ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besteht). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschlieben. Verbinden Sie alle Kabel vorsichtig, und achten Sie daraufuf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den PC ein.
Wahlen Sie die Signalquelle PC/VGA.

Bei Verwendung eines HDMI-Kabels
Wahlen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Satellitantenenne anschlieben

Verbinden Sie den Anschluss ihrer DVB-S-/DVB-S2-Satellitantenenne mit dem Eingang SATELLITE LNB am Fernsehgerät. Sie können die Signalquelle für Satellitenempfang durch Drücken der Kurzwahltaste für Signalquelle DVBS/DVBS2 einstellen.

Hinweis: Sollete kein DVBS(S2) Empfang möglich sein, prufen Sieitte ob ein Problem, z.B. ein Kurzschluss am F-Stecker, im LNB-Kabel, im LNB, am Multischalter, usw., an Ihrer Empfangsanlage vorliegt. Trennen Sie in einem solchen Fall den Fernseher von Ihrer Empfangs-anlage. Ggf. muss ein qualifizierter Techniker zu Rate gezogen werden.

Videokamera und Videorecorder anschließen

Videokamera

Schlieben Sie das AV-Kabel an den Fernseher und an die Videokamera an.
- Schalten Sie die Videokamera und das Fernsehgeräte ein.
Wahlen Sie die Signalquelle AV/CVBS aus.
- Daraufhin entscheidt das von der Videokamera ausgesendete Bild.

Hinweis: Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungs-anleitung ihrer Videokamera.

Videorecorder

Schlieben Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
Schalten Sie den Videorecorder und das Fernsehgeräte ein.
Wahlen Sie die Signalquelle Scart aus.
- Daraufhin erscheint das vom Videorecorder ausgesende Bild.

Hinweis:

Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten, lessen Sie die Bedienungsanleitung. Ihres Videorecorders.

Verwenden Sie ein Scart-Adapterkabel

[Mini-AV-Kabel wird mitgeliefert]

Mit einer Stereoanlage verbinden

Sie konnen den Ton des Fernsehgerätes auf ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. (nur ATV-und DTV-Ton). Für diese Anschlussart ist ein spezielles SCART-auf-RCA-Kabel erforderlich. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu ihrer Stereoanlage.) Wenn Sie einen Verträker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart-auf Scart oder ein Koaxialkabel.

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

DVD-Player anschließen

Sie konnen ihren DVD-Player wahlweise über ein SCARToder ein HDMI-Kabel anschlieben [nur, wenn das externe Gerat HDMI unterstutz).

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Bei Verwendung eines SCART-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den DVD-Player ein.
Wahlen Sie die Signalquelle SCART aus.

Bei Verwendung eines HDMI-Kabels
Wahlen Sie die Signalquelle HDMI aus.

HDMI-Anschluss

Rückseite des Fernsehers

Bei HDMI werden alle Ton-/-Bild- und Steuersignale über ein einziges Kabel übertragen. Die Signalübertragung erfolgt vollständig digital.

SCART-Anschluss

Verbinden Sie den SCART-Anschluss der externen Signalquelle mit der SCART-Buchse am Gerät. Die SCART-Buchse ist gleichzeitig ein Ein- wie auch ein Ausgang. Falls das Fernsehgerät nicht automatisch auf die SCART-Signalquelle umschaltet, drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle SCART aus.

Mit einer Stereoanlage verbinden

Sie konnen den Ton des Fernsehers auf einer Stereoanlage (A) entweder über den analogen Cinch-Ausgang oder einen digitalen Audioausgang (koxial) ausgegeben halten (B).

(A)
(B)

D

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Analogen Audioausgang verwenden

Verbinden Sie den analogen Audioausgang des Fernsehgerätes über ein RCA-Audiokabel mit den Stereobuchsen für den linken und rechten Tonkanal ihrer Stereoanlage. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu ihrer Stereoanlage.) Achten Sie beim Herstellen der Kabelverbindungen auf die Farbcodes (rot an rot und weiß an weiß anschließen).

Koaxialen digitalen Audioausgang verwenden

Wenn Sie einen digitalen Audioveränder oder -Decoder (B) besitzen, können Sie diesen über ein Koaxialkabel an den betreffenden digitalen Audioausgang des Fernsehers und den jeweiligen Eingang des digitalen Soundgerätes anschließen. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihr digitalen Audiogerätes.)

Rückseite des Fernsehers

Verbinden Sie ihren Audioveränder mit der Buchse COAX des Fernsehgerätes.

AV-Anschluss

Rückseite des Fernsehers

DVD-Player oder Videorecorder

Verbinden Sie den VIDEO- und AUDIO-Ausgang des DVD-Players bzw. Videorecorders mit den entsprechenden Eingangen am Gerät. Verwenden Sie dazu das mitgelieferte Mini-AV-Kabel und ein RCA-Kabel (nicht im Lieferumfang enthalten). Achten Sie beim Anschluss auf die Farben: das Bildsignal (Video) ist geb, das Tonsignal [Audio] verwendet frei für den linken und rot für den rechten Tonkanal. Drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle AV aus.

YPbPr-Anschluss
Rückseite des Fernsehers
DVD-Player oder Videorecorder

Verbinden Sie den YPbPr-Ausgang des DVD-Players bzw. Videorecorders mit dem YPbPr-Eingang am Fernsehgerat. Verbinden Sie den Audio-Ausgang des DVD-Players bzw. Videorecorders mit den Audio-Eingangen am Fernsehgerat. Verwenden Sie hierzu zwei RCA-Kabel in Kombination mit den mitgelieferten Konverterkabeln. Achten Sie beim Anschluss auf die Farben: Y ist grün, Pb ist blau, Pr ist rot, der linke Tonkanal ist weiß und der rechte Tonkanal ist rot. Drucken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle YPbPr aus.

USB-Anschluss

Verbinden Sie ein USB-Speichergerät mit dem USB-Anschluss am Fernseher, drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle USB aus. Die maximal unterstützte große des externen Speichers (z.B. USB-Sticks oder externe Festplatte) beträgt 1 TB. Die Kompatibilität zu allen im Handel erhältlichen externen Speichermedien kann nicht gewährleistet werden.

Rückseite des Fernsehers

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWENDEN

Dieser Fernseher besitz einen Cl+ Slot und Unterstützung die folgenden digitalen Empfangstypen: DVB-T, DVB-S(S2) und DVB-C.

Common-Interface

Der Common-Interface-Einschub (Cl + ) dient zur Aufnahme von CA-Modulen und einer Smart-Card fur Pay-TV und Zusatzdienste. Wenden Sie sich an ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehoren nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den CI-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

1. Schalten Sie den Fernseher ein, und wahlen Sie die entsprechende "DTV" Signalquelle aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: "Common Interface Module inserted". Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wahlen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenu anzuzeigen. Weitere Informationen entnehmer Sieittehlrem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmer, erscheint die folgenden Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

LED-TV einschalten

Drücken Sie die Taste POWER am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leucht die Standby-Anzeige grün auf.

LED-TV ausschalten

Drucken Sie die Taste POWER am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige rot auf.

Wenn Sie ihren LED-TV zum ersten Mal einschalten, erscheidiert der Assistant zur Erstinstallation (siehe folgende Abbildung):

Drucken Sie die Tasten Links/Rechts, um die gewünschte Sprache auszuwahlen, und drucken Sie die Tasten Auf-/Abwarts, um den zu installmenternden Dienst auszuwahlen. Sie konnen immer nur einen Dienst gleichzeitig installmenten. Um einen weiteren Dienst hinzuzufugen, konnen Sie diese Menu später mithilfe der Taste Quick Start erneut aufrufen.

Verwenden Sie ATV (Analogfernsehen) für analoges Kabelfernsehen.

Verwenden Sie DVB (DTT - Terrestrisches Digitalfernsehen, DVB-T), wenn Sie eine terrestrische Antenne auf eine herkömmliche Sendeanlage ausgerichtet haben.

Die Option Kabel dient zum Empfang von digitalem Kabelfernsehen (DVBC).

Die Option Satellit ist für Astra 19,2° Ost vorprogrammiert. Dazu benötigten Sie eine feste Parabolantenne und einen Universal-LNB. Um andere Satelliten empfangen zu können, müssen Sie das Menu zur Satelliteninstalla-tion verwenden.

Drücken Sie die Taste OK, um das folgende Menu zu öffnen.

Drücken Sie die Taste OK auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbaran Analog-und Digitalsender gesucht und abgespeichert.

Wahlen Home-Modus und bestätigten Sie mit OK-Taste.

Um weitere Dienste hinzuzufugen, können Sie die Taste Quick Start drucken.

Menu (TV-)EINSTELLUNGEN

Die auf der Seite zuvor abgebildeten Optionen konnen Sie auch über das Hauptmenu aufrufen, im Menu ..(TV-)Einstellungen.

Um den gewünschten Dienst empfangen zu können, mussen Sie die entsprechende Signalquelle auswahlen (ATV, DVB, Kabel oder Satellit).

Wahlen Sie die gewünschte Signalquelle mithilfe der Fernbedienung oder über das Menu zur Signalquellenauswahl.

Signaluelle

Drucken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wahlen.

Drucken Sie die Tasten , um die gewünschte Signalquelle hervorzuheiten. Drucken Sie OK, um sie auszuwahlen.

Nachdem Sie die gewünschte Betriebsart ausgewählt haben, drücken Sie die Taste Menu auf der Fernbedienung, um das Menu ..(TV-)Einstellungen" anzuzeigen.

Um die gewünschte Betriebsart direkt mithilfe der Fernbedienung auszuwahlen, drucken Sie einer der drei Betriebsartenauswahltasten.

Drucken Sie die Taste MENU, um das Hauptmenu einzublenden. Drucken Sie die Tasten Links/Rechts, um das Menu EINSTELLUNGEN zu wahlen. Drucken Sie OK oder die Taste Abwarts, um das Menu zu öffnen. Drucken Sie die Taste MENU oder Aufwarts, um in das Hauptmenu zurückzukehren.

HINWEIS: Das Menu TV-EINSTELLUNGEN ist nur bei gewähler Signalquelle ATV/DVB/SATELLIT/KABEL verfügbar (in allen anderen Betriebsarten ist es nicht anwählbar).

EINSTELLUNGEN BEI SIGNALQUELLE ATV

EINSTELLUNGEN BEI SIGNALQUELLE DVB/DVB-T

EINSTELLUNGEN BEI SIGNALQUEILLE SATELLIT

EINSTELLUNGEN FÜR DIGITALKABELFERNSEHEN (DVBC)/KABEL

Automatische Sendersuche

Im Menu „Automatische Sendersuche“ konnen Sie zwischen den 3 folgenden Optionen wahren: DVB-Ausbahl, Land und Tuner-Typ.

Drucken Sie die Tasten / wahlen Sie eine der Optionen „DVB-Ausb Wahl", „Land" oder „Tuner-Typ" aus, und drucken Sie die OK Taste, um die Sendersuche zu starten.

Wenn Sie die Optionen ATV + DTV wahlen, entsprechen die ersten 50% der Sueche dem Analogfernsehen und die restlichen 50% dem Digitalfernsehen. Wahrend der Sueche nach analogen Fernsehsendern konnen Sie die Taste MENU drucken, um die Analogsendersuche zu ubersprin-gen und direkt mit der Digitalsendersuche fortzufahren. Oder drucken Sie die Taste EXIT, um die Sendersuche komplett abzubrechen..

Während der Sendersuche wird eine Vorschau der bereits gefunden Sender angezeigt.

Kanalabstimmung
ATV	0 Sender
DVB	0 Sender
Radio	0 Sender
Datum	0 Sonder
VHF CH 10
Anteilung	20%
Währung	20%
MENK Überspringen EXIT Beenden

Im Gegensatz zur Schnellstartfunktion wird bei der Satellitensuche der gesamte Satellit nach Sendern abgesucht. Diese sind nicht unmittelbar verfügbar.

Ferner erscheinen die Sender in der Reihenfolge, wie sie gefunden wurden und nicht in der vorprogrammierten Reihenfolge.

Kanalabstimmung
ATV : 0 Sender
DVB : 0 Sender
Radio : 0 Sender
Datum : 0 Sender
VHF CH 10
Antenna	20%
Wavelength	20%
MEN. Zurück	EXIT Beenden

Beim Ausführren der automatischen Sendersuche werden alle zuvor gefundenen Sender durch die der neuen Sueche ersetzt. Um einen zusätzlichen Satelliten hinzuzufugen, falls Sie eine geeignete Antenne/LNB/Umschaltbox besitzen, verwenden Sie das Installationsmenu für Satelliten-antennen.

DTV (DVBT) - Manuelle Abstimmung

DTV-Manuelle Abstimmung
VHF CH 5
KEIN SIGNAL
Schlecht	Normal
MENI Zurück	EXT Beenden

Über das Menu TV-EINSTELLUNGEN können Sie ihre Digitalsender manuell abstommen. Drücken Sie die Tasten Links/Rechts, um den abzustimmenden Sender auszuwahlen, und drücken Sie die Taste OK, umihn suchen zu halten.

CADTV (DVB-C) - Manuelle Abstimmung

CADTV Manuelle Abstimmung
Frequenz(khz)	770000
Symbol(ks/s)	6900
QAM-Typ	QAM 16
Schlecht	KEIN SIGNAL
	Normal	Gut
Verschie.,	OK Auswahlen	Ken J Beenden

Über das Menu TV-EINSTELLUNGEN konnen Sie ihre Digitalkabelsender manuell abstimmen.

Hinweis: Umnahme Informationen zur Senderbelegung (Frequenz, Symbol und QAM-Typ) zu erhalten, wenden Sie sich an ihren Kabel-TV-Anbieter.

Frequenz

Drücken Sie die Tasten , um die Frequenz auszuwahlen.

Symbol (ks/s)

Drücken Sie die Tasten , um die Symbolrate auszuwahlen.

QAM-Typ

Drücken Sie die Tasten , um den QAM-Typ auszuwahlen.

ATV (analoges Kabel-TV) - Manuelle Abstimmung

ATV Manuelle Abstimmung
Speichem unter 1
System BG
Aktueller Kanal 1
Suche
Feinab stimmung
Frequenz(khz) 45500
Frequenz(khz) Untegrißert
Verschlab. Speichern	Bearden

Über das Menu TV-EINSTELLUNGEN konnen Sie ihre Analogsgender manuell abstimmen.

Speichern unter

Drücken Sie die Tasten , um einen Sender auf einem bestimmten Programmplatz abzuspeichern.

System

Drücken Sie die Tasten , um das System auszuwahlen.

Aktueller Kanal

Zeigt die aktuelle Kanalnummer an. Drücken Sie die Tasten, um den gewünschten Kanal zur Bearbeitung auszuwahlen.

Suche

Drücken Sie die Tasten um nach neuen Sendern zuuchen.

Feinabstimmung

Bei schlechter Empfangsqualität konnen Sie die Tasten drücken, um eine Feinabstimmung durchzuführen. Wenn Sie mit der manuellen Abstimmung fertig sind, drücken Sie die ROTE Taste, um die gefundenen Sender abzuspeichern.

SENDER BEARBEITEN

Drücken Sie die Tasten Auf/Ab, um die Option „Sender bearbeiten" auszuwahlen. Drücken Sie die Taste OK oder Rechts, um das Menu zu öffnen. Mithilfe der Tasten Auf/Ab konnen Sie durch das Menu blättern.

Loschen

Drücken Sie die ROTE Taste, um den markierten Sonder zu loschen. Daraufhin erscheint ein roter Kreis befindem Sendernamen.

Drücken Sie erneut die ROTE Taste, um den Löschvorgang zu bestäten.

Drücken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Verschieben (Wahlen)

Drücken Sie die Tasten ,um einen Sender auszuwahlen und anschließend die gelbe Taste, um die Verschiebungsfunktion auszuwahlen. Drucken Sie daraufhin die Tasten ,um die gewünschte Position zu markieren. Drucken Sie die gelbe Taste, um diese festzulegen und abschiedeND OK, um den Sender zu verschiben.

Drücken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Uberspringen

Drucken Sie die Tasten , um einen Sender zum Überspringen zu markieren.

Drücken Sie die BLAUE Taste. Daraufhin entscheidt oben dem Sendernamen ein blaues Logo, und der Sender wird ab sofort beim Umschalten über die Tasten „Nächster/ Voriger Sender" Übersprungen.

Drücken Sie die BLAUE Taste erneut, um die Markierung und die Überspringen-Funktion aufzuheiten. Drücken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Umbenennen (nur bei analogem Fernsehempfang)

Aktuellen Sendernamenändern

Drücken Sie die Tasten , um die Option Umbenennen zu wahlen und anschließend die Tasten , um den Namen zu bearbeiten. Drücken Sie die grüne Taste, die OK-Taste oder die Menutaste zur Bestätigung.

Signalinformation

Nur bei Digitalfernsehempfang. Die Signalinformationen beinhalten: Sender / Netzwerk / Modulation / Qualität / Pegel.

CI-Informationen

Wenn Sie ein CI-Modul eingelegt haben, werden hierzu entsprechende Informationen eingeblendet.

Hinweis: Folgende Empfangsmodi bzw. Empfangskom-binationen sind möglich: ATV, DVB-C, DVB-S(S2), DVB-T, ATV und DVB-C, ATV und DVB-S(S2), ATV und DVB-T. Eine gleichzeitige Nutzung von DVB-C, DVB-S(S2) und DVB-T Programmen ist nicht möglich.

5-V-Speisung fur Antenne

Aktiviert oder deaktiviert die +5V Antennenverstärkung.

Guide (EPG - Elektronischer Programmführer)

Sie konnen den elektronischen Programmführer mit der GUIDE Taste auf der Fernbedienung öffnen. Der EPG bietet Ohnen eine 7 Tage-Programmvorschau, wenn der ausgewählte Programmanbieter diese Funktion unterstutz. Sollten mehr Informationen über ein Programm vorliegen, nutzen Sieitte die Tasten und um durch die Seiten zu blättern.itte beachten Sie,dass die maximal darstellbare Anzahl von Zeichen beschränkt ist. Favoritenlisten

Wahlen Sie den gewünschten Sender im

Menu Sender bearteen aus, und drucken

Sie die grüne Taste (Fav), umihn in die Liste Ihrer Lieblingssender aufzunehmen. Um einen ausgewählten Sender aus der Favoritenliste zu entfernen, wahlen Sie ein an und drücken dann die grüne Taste (Fav). Sie konnen ihre Favoritenliste über die grüne Taste (Fav) aufrufen. Für jedem Empfangsteil kann eine separate Listerverstellt werden.

Sat-Antenne einstellen

1. Wenn Sie keine fest ausgerichtete Parabolantenne für Astra 19,2° Ost mit Universal-LNB haben, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
2. Wenn Sie eine fest ausgerichtete Parabolantenne für einen anderen Satelliten oder einen anderen als einen Universal-LNB haben, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
3. Wenn Sie eine Parabolantenne mit DiSEqC-Rotor haben und mehr als einen Satelliten empfangen möchten, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
4. Falls ihre Sat-Anlage eine DiSEqC-Umschaltbox beinhaltet, müssen Sie sie über diesen Abschnitt konfigu-rieren.

Die Installation der ersten beiden Fälle kann durch die meisten Anwender selbst vorgenommen werden. Sie müssen lediglich wissen, auf welchen Satelliten ihre Parabolantenne ausgerichtet ist und welche Art LNB sie verwendet.

Die Installationen 3 und 4 sollenn nur durch fortgeschrittene Anwender und Techniker durchgefuhrt werden.

Anderen Satelliten oder LNB einrichten

Wahlen Sie die Option „Satellit“, drücken Sie die Taste MENU, markieren Sie die Option „Sat-Antenne einstellen“, und drücken Sie OK. Daraufhin entscheidt das Menu „Sat-Antenne einstellen".

Mehrere Satelliten und LNBs einrichten (nur bei Mehrfach-LNBs oder Umschaltboxen)

Drucken Sie die Tasten und wahlen Sie den Satelliten, auf den ihre Parabolantenne ausgerichtet ist. Drucken Sie OK. Ein Pfeil kennzeichnet den ausgewählten Satelliten.

Drucken Sie die Taste um den Menüabschnitt für den LNB zu öffnen. Wahlen Sie ihren LNB-Typ, undnehmen Sie die entsprechenden Einstellungen vor.

Drucken Sie die Taste Exit und anschließend die Taste um den zweiten Satellten auszuwahlen.

Drucken Sie die Tasten und wahlen Sie den zweiten Satelliten aus, auf den ihre Parabolantenne ausgerichtet ist. Drucken Sie OK. Ein Pfeil kennzeichnet den ausgewählten Satelliten.

Drücken Sie die Taste um den Menuabschnitt fur den LNB zu öffnen. Wahlen Sie ihren LNB-Typ, undnehmen Sie die entsprechenden Einstellungen fur den zweiten LNB und die Umschaltbox vor.

Drucken Sie die Taste Exit und anschließend die Taste

Drücken Sie die blaue Taste zweimal, um die gewährten Satelliten nach Sendern zu durchsuchen.

NachfolgendfindenSieeinausfuhrlicheBeschreibung zurEinrichtungmehrererSatellitenmitDiSEqC-Umschaltboxenzw.einerDiSEqC-Rotorsteuerung. DiessoftejedochnurvonerfahrenenAnwendern durchgefuhrtwerden.

Im Hauptmenu „Sat-Antonne einstellen" finden Sie die Hauptfunktionen. Es enthalt die Satelliten, die Transponder- und die Antennen-/LNB-Parameterliste.

Satellitenliste

In der Satellitenliste finden Sie die Satellitennamen.

Satellite
001	Ku_HOTBIRD 6,7A,8
002	Ku ASTRA 1H,1KR,1L...
003	Ku ASTRA 2A,2B,2D
004	Ku ASTRA 1E,1G,3A
005	Ku NILESAT 101,10
006	Ku_EUTELSAT W3A
007	Ku EUTELSAT W1
008	Ku_BADR-2,3,4/EURO

Satelliten bearbeiten

Nr. Die aktuelle Listennummer des markierten Satellitennamens. Sie können sie nicht bearbeiten.

Satellitename: Drucken Sie die grüne Taste, um das nachfolgend beschriebene Bearbeitungsmenu zu öffnen.

Bearbeiten
Nr.	001
Satellitenname	ASTRA 1H,LKR,1L...
Richtung f	Ostür Längengrad
Winkel f	019.2ür Längengrad
Frequenzband	Ku

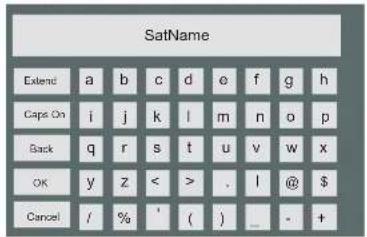

Zur Bearbeitung über die Bildschirmtastatur drucken Sie die Taste.

Drucken Sie im Eingabefeld die Taste ▲▼▲, und wahlen Sie die gewünschten Zeichen mit OK aus.

Eingabefeld (Bildschirmastatur)

Erweitert: Erweiterter Zeichensatz

Betitelung: Umschaltung Groß-/Kleinbuchstaben. Drukken Sie OK, um sie auszuwahlen.

Zurück: Zeichen loschen. Drücken Sie OK zur Bestätigungs.

OK: Speichert den Satellitennamen, und kehrt in das Bearbeitungsmenu zurück.

Abbrechen: Kehrt sofort in das Bearbeitungsmenu zurück.

Richtung für Längengrad: Zur Positionsbestimmung des Satelliten. Drücken Sie die Richtungstasten , um zwischen West und Ost auszuwahlen.

Winkel für Längengrad: Geben Sie den Längengrad ein. Drücken Sie die Tasten , um den Längengrad des Satelliten einzugeben.

Frequenzband: Frequenzbandauswahl. Drücken Sie zur Auswahl.

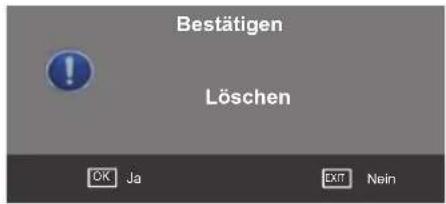

Satelliten loschen

Drücken Sie die gelbe Taste. Daraufhin entscheidt ein Bestätigungsmenu. Drücken Sie OK zum Löschen.

Satelliten hinzufugen

Drücken Sie die ROTE Taste, um das Menu zum Hinzufugen aufzurufen.

Hinzufügen
Nr.	059
Satellitename	ASTRA 1H,LKR,1L..
Richtung f	Ostür Längengrad
Winkel f	019.2ür Längengrad
Frequenzband	Ku

Nr.: Dies ist die Positionsnummer in der Liste. Sie können sie nicht bearbeiten.

Eingaben und Einstellungen sind wie im voran gegangen Abschnitt beschrieben vor zunehmen. Zum Abschluss mit OK Taste speichern oder mit Exit Taste abbrechen.

Es wird automatisch eine neue Positionsummer für den hinzugeführten Satellit vergeben.

Transponderliste

Thesee Lieste enthalt die Transponder des ausgewählten Satelliten.

Transponder

001 10723 H 29900

002 10750 H 15000

003 10750 H 30000

004 10775 H 28000

005 10803 H 3333

006 10853 H 27500

007 10892 H 27500

008 10930 H 27500

Transponder bearbeiten

Drücken Sie die grüne Taste, um das Transponder-Bearbeitungsmenu zu öffnen.

Bearbeiten
Transponder	001
Frequenz(khz)	10744
Symbol	22000
Polarit	Hät

Nr. Dies ist die Positionsummer in der Liste. Sie können sie nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequency ein.

Symbol [ks / s] : Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertical) ein.

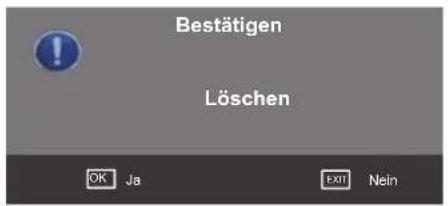

Transponder loschen

Drucken Sie die gelbe Taste. Daraufhin entscheidt ein Bestätigungsmenu. Drucken Sie OK zum Löschen.

Transponder hinzufugen

Drücken Sie die ROTE Taste, um das Menu zum Hinzufugen von Transpondern aufzurufen.

Hinzufügen
Transponder	084
Frequenz(khz)	10744
Symbol	22000
Polarit	Hät

Nr. Sie können theses Feld nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequency ein.

Symbol (ks/s): Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertical) ein.

Beschreibung der Antennenparameter

Markieren Sie den LNB-Typ, und drücken Sie die Tastes oder OK, um das Untermenü zur Einrichtung der Parameter aufzurufen.

019.2E Ku_ASTA 1H,1KR,1L,&h)
LNB Typ	09750/10750
9750/10600
9750/10750
05150
09750
10600
10750
019.2E Ku_ASTRA 1H,1KR,1L,&h)
LNB Typ	09750/10750
11300
11475
User Single
User Dual

LNB-Speisung: Stromversorgung zur Umschaltung der Polarisation. Drücken Sie und wahlen Sie Ein oder Aus.

019.2E Ku_ASTA 1H,1KR,1L,&h)
LNB Typ	09750/10600
LNB-Speisung	Δ	Ein
22KHz		Autom.
Toneburst		Ohne
DiSEqC1.0		Ohne
DiSEqC1.1		Ohne
Motor		Inaktiv

Ein: Zum Empfang von horizontal bzw. vertical polarisierten Sendungen.

Aus: Stromversorgung aus.

22KHz: Das Umschaltsignal des LO-bzw. DS-Umschalters. Hierzu müssen Sie eine Umschaltbox installiert haben, die ein 22-KHz-Signal unterstützen. Drücken Sie

zur Auswahl zwischen Autom./Ein/Aus.

019.2E Ku_ASTA 1H,1KR,1L,&h)
LNB Typ	09750/10600
LNB-Speisung	Ein
22KHz	Δ Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Inaktiv

Autom.: Erzeugt das 22-KHz-Signal zur Steuerung der Umschaltbox automatisch.

Ein/Aus: Manuelle Steuerung der Umschaltbox.

Toneburst: Für Doppel-Umschaltboxen (hierzu ist eine entsprechende Umschaltbox erforderlich). Drucken Sie , um eine der Optionen Burst A/Burst B/Ohne auszuwahlen.

Burst A/Burst B: Zum manuellen Umschalten zwischen dem Satelliten A und dem Satelliten B.

DiSEqC1.0: Wahlen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Drücken Sie zur Auswahl zwischen LNB1/ LNB2/ LNB3/LNB4/ Ohne.

LNB1/LNB2/LNB3/LNB4: Entspricht je einem Satelliten. Nach der Auswahl erscheidt die entsprechende Beste in der Satellitenliste.

DiSEqC 1.1: Wahlen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Die Geräte müssen das DiSEqC 1.1-Protokoll遍及. Die meisten Geräte können 16 LNBs ansteuern. Drücken Sie zur Auswahl zwischen LNB1-LBN16/Ohne.

LNB 1-LNB 16: Entspricht je einem Satelliten. Nach der Auswahr entscheidt die entsprechende Beste in der Satellitienlste.

Motor: Zur Steuerung eines Antennenrotors (das Gerät des Benutzers muss das DiSEqC1.2- oder DiSEqC1.3-Protokoll unterstützen). Drücken Sie die Tasten Links/ Rechts zur Auswahl zwischen DiSEqC1.2/ DiSEqC1.3/ Ohne.

DiSEqC1.2: Wahlt das DiSEqC1.2-Protokoll.

DiSEqC1.3: Wahlt das DiSEqC1.3-Protokoll.

Für Rotoren wahlen Sie „DiSEqC1.2“, siehe auch die Bedienungsanleitung des Motors.

Drücken Sie die ROTE Taste, um das Menu „Maximalpositionen" aufzurufen.

Drücken Sie OK, um das Menu „Position festlegen" zu öffnen.

Fortlaufend drehen: Steuert die Drehrichtigung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Maximalpositionen
Fortlauf end drehen	STOP	>
Schrittweise drehen	STOP
Maximum West
Maximum Ost
Gehe zu Referenz
Maximalo sitionen deaktivieren

Maximum West: Die aktuelle Position wird als Maximalwert für die Drehung nach Westen festgelegt.

Maximum Ost: Die aktuelle Position wird als Maximalwert für die Drehung nach Osten festgelegt.

Gehe zu Referenz: Stellt die Werkseinstellungen wieder her.

Maximalpositionen deaktivieren: Annulliert die gegenwärtg festgelegten Grenzwerte.

Position festlegen
Autom. bewegen	Δ	STOP	Δ
Fortlaufend drehen		STOP
Schrittweise drehen		STOP
Position spelchern
Gehe zu Position
Gehe zu Referenz

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition. die von „DiSEqC1.3" für den Rotor vorgegeben ist.

Drücken Sie die ROTE Taste, um das Menu „Maximalpositionen" aufzurufen. Wahlen Sie die Option „DiSEqC1.3" für den Motor und stellen Sie im Menu „Maximalpositionen" dieselben Werte ein.

019.2E Ku_ASTA 1H,1KR,1L,&h)
LNB Typ	09750/10750
LNB-Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DiSEqC1.0	Ohne
DiSEqC1.1	Ohne
Motor	Δ DiSEqC1.3

Drücken Sie die GRÜNE Taste, um das Menu „Standort festlegen" zu öffnen.

Standort festlegen
Position	Δ	Manual
Richtung für Längengrad		Ost
Winkel für Längengrad		000.0
Richtung für Breitengrad		Norden f
Winkel für Breitengrad		000.0 f

Position: Wahlen Sie ihren exakten oder nachstgelegenden Standort aus. Falls kein geeigneter Standort erscheint, wahlen Sie die benutzerdefinierte Einstellung.

Richtung fur Langengrad: Wahlen Sie die Richtung des Langengrads West oder Ost.

Winkel für Längengrad: Winkel für Längengrad: Geben Sie den Längengrad Ihres Standortes ein.

Richtung fur Breitengrad: Wahlen Sie die Richtung des Breitengrads Nord oder Sud.

Winkel für Breitengrad: Geben Sie den Breitengrad Ihr's Standortes ein.

Drücken Sie OK, um das Menu „Position festlegen" zu öffnen.

Position festlegen
Autom. bewegen	Δ	STOP
Fortlaufend drehen		STOP
Schrittweise drehen		STOP
Position speichern
Gehe zu Position
Gehe zu Referenz

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition.

Gehe zu X: Berechnung anhand der eingebenen Parameter. Berechnet die Satellitenposition anhand des Standortes.

Dadurch wird die Antenne in die richtige Position bewegt.

Menu „Suchen"

Sind alle Parameter eingestellt, drucken Sie die BLAUE Taste, um das Menu zur Sendersuche aufzurufen.

Sendericine
Suchart	Standard	>
Senderart	Alles	>
Dienstart	Alles	>
Polarisierung	AUTOM.	>

Suchart: Wahlen Sie zwischen Standard, Blindsuche oder Netzwerk.

Standard: Standardschufunktion.

Blindsuche: Durchsucht alle Sender nach den LNB-Einstellungen. [Diese Suche dauertrecht lang,findet aber alle verfügbaren und ggf. auch neue Sender.]

Netzwerk: Durchsucht den ausgewählten LNB und Satelliten nach werksseitig vorprogrammierten Kanalen. (These Sache ist diechnellste.)

Senderart: Unverschlüsselt oder Alles (unverschlüsselt und verschlüsselt)

Dienstart: DTV (DVB TV), Radio (DVB Radio) oder beides DTV & Radio

Polarisierung: Die Polarisation des LNB: H (horizontal), V (vertical) oder Autom. (je nachdem, wie der LNB instal-liert ist).

Menüeinstellungen

Menu Bild

Bildmodus: Wahlen Sie eine der Optionen Standard, Dynamisch, Benutzerdefiniert und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit und Scharfe sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Krontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Scharfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sieihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wahlen Sie eine der Optionen Mittel, Kalt, Benutzerdefiniert und Warm.

Rot: Zum Einstellen der roten Farbe im Bild.

Grun: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild.

Bildseitenverhältnis : Wahlen Sie eine der Optionen Autom., 4:3,16:9, Zoom1, Zoom2 und Panorama.

Rauschunterrückung: Wahlen Sie eine Rauschunterdrückung: Aus, Gering, Mittel und Hoch.

Menu TON

Soundmodus: Hier können Sie zwischen folgenden Optionen wahren: Standard, Musik, Film, Sport und Benutzer-definiert.

Hohen (konnen nur im benutzerdefinierten Soundmodus eingestellt werden.) Zum Einstellen der relativen Intensitäten der higheren Frenquenzen.

Bässe [konnen nur im benutzderdefinierten Soundmodus eingestellt werden.] Zum Einstellen der relativen Intensitäten der tieferen Frenzen.

Balance: Hier konnen Sie das Verhältnis zwischen dem linken und rechten Laatsprecher einstellen beziehungsweise den linken oder rechten Laatsprecher ausschalten.

Autom. Lautstärke: Diese Funktion regelt die Lautstärke nach dem Einsatz des Fernsehers automatisch. Die Funktion wird über die Option „Ein" aktiviert.

Surround-Sound: Wahlen Sie eine der Optionen „Ein" bzw. „Aus", um die Raumklangfunktion aus- oder einzuschalten.

OSD-Sprache: Hierüber konnen Sie die Sprache der Bildschirmmenus einstellen.

Synchronsprache (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wahlen Sie die gewünschte Synchronsprache. Die Verfugbarkeit dieser Funktion hangt vom eingestelltten Sender ab.

Untertitelsprache (kann nur bei digitalem Fernsehemempfang ausgewählt werden): Wahlen Sie die gewünschte Untertitelsprache. Die Verfügbarkeit dieser Funktion hangt vom eingestellten Sender ab.

Menu-Anzeigedauer: Hier legen Sie fest, wie lange das Bildschirmenu eingeblendent bleiben soll: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.

Land: Die Voreinstellung lautet Deutschland, Sie konnen dieser Wert aber über die automatische Sendersuche bearbeiten.

Wert zurücksetzen: Drücken Sie die Taste OK, um die werkssheitig voreingestellten Standardwerte wiederherzustellen.

Heim-Zustand: Hier konnen Sie zwischen folgenden Optionen wahlen: Max Leistung, Heim-Zustand und Max Energie Sparen.

Menu EXTRAS

Uhrzeit: Manuelle Einstellung der Uhr in den ATV-Modus

Ausschalt-Timer: Hier konnen Sie die Wartezeit zum Ausschalten zwischen den folgenden Werten wahlen: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus.

PC-Einstellungen (nur bei ausgewählter Signalquelle PC anwahlbar): Drücken Sie die Taste OK, um das Untermenü zum Einstellen der horizontalen sowie vertikalen Bildposition und -Phase zu öffnen.

Abschalt Automatik: Kein-Signal-Abschalt-Timer Ein/Aus

Um die Parameter automatisch einstellen zu halten, wahlen Sie die entsprechende Option mit den Tasten Auf/ Ab aus und drucken OK.

Menu OPTIONEN

Menu SPERRE

Um das Menu „Sperre" zu öffnen, müssen Sie das Kennwort eingeben. Das Standardkennwort lautet 0000. Im Menu selbst können Sie das Kennwort durch ein eigenesändern.

System sperren: Schaltet die Systemsperre ein bzw. aus. Bei gewähler Option EIN werden die Einstellungen unter den Optionen „Sender sperren", „Kindersicherung" und „Hotel-Einstellungen" aktiviert und wirksam.

Kennwort festlegen: Wenn Sie das Kennwort bereits geändert haben, müssen Sie das aktuelle Kennwort eingeben.

Altes Kennwort: Geben Sie das aktuelle Kennwort ein.

Neues Kennwort: Geben Sie das neue Kennwort ein.

Neues Kennwort wiederholen: Geben Sie das neue Kennwort ein.

Die Sendersperre dient zum Sperren ausgewählter Sonder. Wahlen Sie mithilfe der Tasten den gewünschten Sender aus, und drücken Sie die GRUNTE Taste auf der Fernbedienung, um ihn zu sperren. Mochten Sie einen

gesperrten Sender wieder freischalten, wahlen Sie diesen an und drücken die GRÜNE Taste.

Hinweis: Um gesperste Sender führen zu können, müssen Sie Ihr Kennwort eingeben.

Die Kindersicherung sperrt Sendungen anhand ihrer Klassifizierung. These Funktion muss vom DTV-Sender unterstützt werden.

Hotel-Einstellungen: Öffnet das Menu „Hotel-Einstellungen".

Hotelbetrieb

Verhindert den Zugriff auf bestimmte Menüs und begrenzt die Maximallautstärke. Sperrt die Menü „Bild" und „Signalquelle".

Hotelsperre: Drucken Sie die Tasten / , um die Option „Hotelsperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN, sind die folgenden Optionen, mit Ausnahme der Option „Sperre aufheben", alle verfügbar:

Sender sperren: Drucken Sie die Tasten / , um die Option „Sender sperren" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewähler Option EIN werden die Optionen zur Einstellung des Fernsehers nicht mehr im Hauptmenü angezeigt.

Signaluelle festlegen: Drucken Sie die Tasten / , um die Option „Signaluelle festlegen" auszuwahlen, und drucken Sie , um eine Signaluelle oder die Option AUS zu wahren. Über diese Funktion konnen Sie die Signaluelle [DVB/Kabel/Satellit/ATV/SCART/AV/YPB-PR/PC/HDMI1/HDMI2/HDMI3/USB] bestimmen, die beim Einsatzen ausgewählt sein soll. Sie ist solange verfügbar, bis Sie eine andere Signaluelle einstellen oder die Funktion deaktivieren (AUS).

Bildspere: Drucken Sie die Tasten / , um die Option „Bildspere" auszuwahlen, und drucken Sie , umzwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN werden die Optionen des Bildmenus nicht mehr im Hauptmenu angezeigt.

Tastensperre: Drucken Sie die Tasten / , um die Option „Tastensperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN werden die Tasten TV/AV/ Menu/CH+/CH-/VOL+/VOL am Bedienfeld des Gerätes gespeert.

Max. Lautstärke: Drücken Sie die Tasten / , um die gewünschte maximale Lautstärke auszuwahlen, und drücken Sie , um diese einzustellen. Daraufhin über-schreiben die Ausgangslautstärke niemals den eingestellen Ten Maximalwert.

Signalquelle sperren: Drucken Sie die Tasten / um die Option „Signalquelle sperren" auszuwahlen, und drucken Sie die Taste OK, um das Menu zu aktivieren. Drucken Sie die Taste und wahren Sie zwischen den Optionen EIN und AUS. Alle Signalquellen, die Sie mit EIN markieren, erscheinen nicht mehr im Menu zur Auswahl der Signalquelle.

Sperre aufheiten: Drücken Sie die Tasten / , um die Option „Sperre aufheiten" auszuwahlen, und drucken Sie die Taste , um sie zu aktivieren. Daraufhin werden alle Hotel-Einstellungen solange deaktiviert, bis Sie die Hotelsperre erneut einschalten.

Datumbank exportieren und importieren: Sie können die Einstellungen der Menüs Bild, Ton, Optionen, Sperre und Hotel von einem Fernsehgerät auf ein anderes kopieren, um alle Geräte gleichermaffen einzurichten.

So exportieren Sie die Einstellungen in eine Datenbank-Export. Drucken Sie die Taste. Nach erfolgreichem Export erscheidt die Nachricht "Export OK".

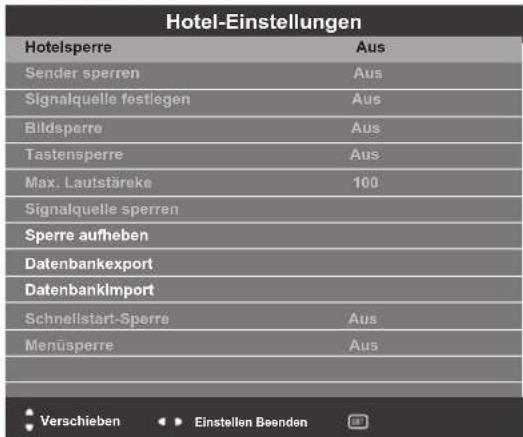

Hotel-Einstellungen
Hotelsperre	Aus
Sender spieren	Aus
Signalquelle festlegan	Aus
Blidsperre	Aus
Tastensperre	Aus
Max. Lautstäreke	100
Signalquelle speren
Sperre aufgeben
Datenbankexport
Datenbankimport
Schnellstart-Sperre	Aus
Menüspierre	Aus
Verschreiben	Einstellungen

So importieren Sie die Datei auf einen anderen SEG Arcos-A/B/S: Schlieben Sie den Speicherstick, der die Datei enthalt, an den Anschluss USB 1 des neuen Fernsehers Druk an. Wahlen Sie die Option „ Datenbank -import". Ken Sie die Taste. Nach Beendigung schaltet sich der Fernseher automatisch aus. Nachdem Sieihn niedereingeschaltet haben, ist er einzel wie der ersten Fernseher konfiguriert.

Schnellstart-Sperre: Drucken Sie die Tasten / , um die Option „Schnellstart-Sperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN ist die Funktion der Taste QUICK START auf der Fernbedienung deaktiviert.

Menusperre: Drucken Sie die Tasten / , um die Option „Menusperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN werden alle Untermenus, mit Ausnahme des Menus „Sperren", nicht mehr im Hauptmenü angezeigt.

Multimediafunktionen

Bedienung - Grundlagen

1. Drücken Sie die Taste SOURCE auf der Fernbedienung, um das Menu zur Auswahl der Signalquelle einzublenden Wahlen Sie mit den Tasten die Signalquelle USB aus, und drucken Sie die Taste OK, um das Multimediau zu öffnen (siehe folgende Abbildung).

1. Schlieben Sie ein USB-Speichergerät an. Daraufhin erscheint der Gerätename am Bildschirm.

Informationen zum USB-Gerät

3). Drücken Sie die Tasten / und wahlen Sie die Art der auf dem USB-Gerät abgelegten Dateien (FOTO, MUSIK, FILM, TEXT) aus, die Sie abspielen möchten.

Drucken Sie die Tasten / / / zur Auswahr, und drucken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu offen. Drucken Sie die Taste , um die Dateien in Vollbildansicht abzuspielen. Drucken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenu unter am Bildschirm einzublenden, oder drucken Sie die Taste , um zur Dateiliste zurückzukehren.

1. Foto Fotos detrachten

Drucken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drucken Sie die Taste OK, um sie auszuführen.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Abspielliste: Zeigt die Wiedergabeliste an, aus der Sied das gewünschte Foto auswahlen können.

Info: Zeigt Informationen zur aktuellen Datei an.

Drehen: Dreht das Foto gegen bzw. im Uhrzeigersinn.

Vergroßern/Verkleinern: Vergroßert bzw. verkleinert die Ansicht.

Ansicht verschieben: Verschiebt den vergroßerten Bild-ausschnitt.

2.Musik Musik abspielen

Drücken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszuführen.

Drücken Sie die Tasten / , um die gewünschte Musik auszuwahlen und anschließend die Taste OK, um sie abzuspielen.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Suche: Spielt die Musik ab der festgelegten Spielzeit ab.

Drücken Sie die Taste OK, um die Zeittabelle einzublenden, und wahlen Sie mithilfe der Tasten (\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle 0K", und drucken Sie die Taste OK, um die Suche zu starten.

Bildschirmschoner: Drücken Sie die BLAUE Taste, um den Bildschirmschoner zu aktivieren. Drücken Sie eine beliebige Taste, umihn zu beenden.

3. Film Filme abspielen

Drücken Sie die Tasten / , um die gewünschte Option im Menu zu wahlen, und drucken Sie die Taste OK, um sie auszufahren.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films zur Wiedergabe fest. Punkt A ist der Anfang des Abschnitts, Punkt B das Ende des gewünschten Abschnitts. Drücken Sie OK zum Abbrechen.

Abspielliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Filmdatei an.

Zeitlupe: Gibt den Film in Zeitlupe wieder. Drücken Sie T, umihn wieder mit normaler Geschwindigkeit abzuspielen.

Einzelbild: Springen Sie mit dieser Option schnell durch den Film.

Suche: Spielt den Film ab der festgelegten Spielzeit ab.

Vergroßern/Verkleinern: Vergrößert bzw. verkleinert die Ansicht.

Bildseitenverhältnis: Hier stellen Sie das Seitenverhältnis des dargestellen Bildes ein.

Ansicht verschieben: Verschiebt den vergroßerten Film-ausschnitt.

4.Text Textdateien anzeigen

Drücken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszuführen.

Vorige/nachste Seite: Springt zur vorgen bzw. nachsten Seite.

Voriges/Nachstes: Springt zur vorgen bzw. nachsten Datei.

Stopp: Beendet das automatische Weiterblättern der Seiten.

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Abspielliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Textdatei an.

Fehler eingrenzen und beheben

Auftretende Probleme konnen Sie anhand der folgenden Tabelle eingrenzen und lose:

SYMPTOM	LösUNG
Kein Bild, kein Ton	Stellen Sie safer, dass der Fernseher richtig angeschlossen ist. Überprüfen Sie, ob der Fernseher mit einer Funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild	Stellen Sie den Fernseher ein. Überprüfen Sie alle Kabelverbindungen.Stellen Sie safer, dass die Anteine bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwahlen. Schalen Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe	Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren. Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fortbesteht. Drüken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmen Sen-dern	Stellen Sie safer, dass Sie den richtigen Sender eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmen Sendern	Sehen Sie nach, ob das Problem bei anderen Sendern ebenfalls besteht. Wahren Sie die geeignete Fernsehnorm, und überprüfen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilder	Stellen Sie safer, dass die Anteinte rechtig angeschlossen ist. Stellen Sie safer, dass die Anteinte intakt ist. Versuchen Sie, die Anteinte anders auszurichten oder an einem anderen Ort aufzustellen.

Falls keiner der o.a. Lösungsansätze Hilfe verschaftt, schalten Sie den Fernseher aus und anschließend wieder ein. Sollte dies auch nicht halten, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten durren nur von qualifizierten Servicetechnikern durchgefuhrt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

TECHNISCHE DATEN

Die technischen Daten Ihres Fernsehgerätes konnen von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zuändern.

Technische Spezifikationen des Fernsehgerätes

Fernsehnorm	PAL/BG/DK/ I
Tonübertragungsnorm	BG/DK/I
Bildschirmgroße	26 " (Bildschirmdiagonale)
Auflösung	1920 x 1080 Pixel (RGB)
Antenneneingang	75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung	2 x 5W
Stromversorgung	AC 100 - 240V 50/60Hz
Leistungsaufnahme	31W
Leistungsaufnahme bei Standby	<0.5W
Gewicht	7.0kg

Technische Daten der Fernbedienung

Typ	Infrarot
Reichweite	5m
Empfangswinkel	30° (horizontal)
Batterien	2 x 1,5V, Großbe AAA
Abmessungen	48 x 193 x 20 mm
Gewicht	90 Gramm (ohne Batterien)

Wandmontage

1. Der Stand-Boden und der Stand-Hals müssen abmontiert sein.
2. Falls sie den Stand schon montiert hatten, befolgen Sieitte die Anweisungen zur Montage des StandfuBes (sollten als Beiblatt in der Verpackung vorhanden sein) in genau entgegengesetzter Reihenfolge.
3. Vergessen Sie nicht den Stand-Hals zu entfernen [zwei Schrauben am Stand-Hals müssen entfernt werden]. Verwahren Sie die Schrauben, sowie den Fuß und den Stand-Hals auf.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 100 x 100 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehor).

4 Bohrungen, Schraubengröbe M4 x 12

Hinweis:

Dieses Gerat ist nicht für den Einsatz an Bildschirmarbeitsplätzen, gemäß BildscharbV, bestimmt.

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass这点 Produkt nicht über den Hausmull entsorgt werden darf. Sie sind für das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um Herauszufunden, wo Sie das Produkt recyclen können, wenden Sie sich an ihre ortliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmull entsorgt und an damit eingerichteten Sammelstellen abgegeben werden müssen.

Falls die Batterie bzw. der Akku einen hoheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthalt, müssen unter dem durchgestrichen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und halten, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an ihre Müllabfuhr, die städtischen Recycling-Stellen oder an ihren Fachhändler.

Dieses Gerat entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

EN 55022:2006+A1:2007
EN 55013:2001+A1:2003+A2:2006
EN 61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 55024:1998+A1:2001+A2:2003
EN 55020:2007

Hersteller:

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: +49{0}6835 92350-0

Fax: [phone]

Contents

Schmid Electronics GmbH

In Durrfeldslach 3

Schmid Electronics GmbH

In Durrfeldslach 3

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

Telefono: [phone]

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spa mit diesen Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch konnen wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für technische Defekte für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf der Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschlossen.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Mochten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunachst mit ihrer Hotline in Verbindung zu setzen, Zur Instandsetzung des Gerätes senden Sie diese bis mit der Retourenmarke an unser Servicecenter. Eine kurze Beschreibung ihrer Beanstandung ware sehr hilfreich und Unterstützung die rasche Serviceabwicklung [Reparatur und Rücklieferung] des Gerätes. Die Retourenmarke konnen Sie online ausfüllen und ausdrucken. Den entsprechenden Link finden Sie auf ihrer Homepage unter: http://www.seg-electronics.de/serviceampsupport/retourenmanagement.html

DE

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180/3734000

[Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de]

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

1. Die Retourenmarke füllen Sie onlineitte wie folgt aus:

Im Feld „Job Nummer" tragen Sieitte die Job Nummer ein, die sie von der Hotline erhalten haben. Weiterhin benotigen wir die Angabe Ihres kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf der Retourenmarke vorgedruckt. Kleben Sie die Retourenmarke gut sightbar auf dem Paket auf. Das verpackte Gerat übergeben Sieitte einem Paketzusteller „Deutsche Post" bzw. einer Abgabestelle „Deutsche Post". Um das Produkt auf dem Transport optimal zu schützen, sollenn Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Gerate konnen wir leider nicht annehmen. Wir die Ware während des Transportes wegen unzureichender Verpackung beschädigt, so haftet der Versender fur hierauf zurückzuführende Schäden an der Ware. Mit dem Retourenaufkleber ist die Einsendung fur Sie kostenlos. Die Kosten fur die Rücklieferung des Gerates übernehmen wir fur Sie.

7.itte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettel, welches Sie dem Gerat bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerat ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag fur die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerat an Sie zurück. Fur den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.
8. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.
9. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und / oder Veränderungen an dem Gerät vorgenommen worden sind.
10. De Garantieverpflichtung erlischt, wenn Beschädigungen durch folgende Ursachen entstanden sind:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Defekten, welche auf unsachgemäß Wartung zurückzuführen sind
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleib (z. B. Batterien, Akku, u. ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführn sind und anderen Reignissen, die außerhalb unseres Einflussbereiches liegen
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung bei Nutzung des Gerätes unter Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist
■ bei Pixelfehlern die innerhalb der in der ISO Norm 9241-307 (Pixelfehlerklasse II) festgelegten Toleranzen liegen
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

11.4r Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu Gewährleisten, senden Sie unsitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z. B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)
12. Garantie umfasst keine weitergehende Haftung unserersects, insbesondere keine Haftung fur Schaden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z. B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.
13. Yn uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Komponenten.

Haftungsbeschränkung

Im Rahmen dieser Garantie beschrankt sich unsere Haftung bei leicht fahrlässigen Pflichtverletzungen auf den nach der Art der Ware vorhersebaren vertragstypischen und unmittelbaren Durchschnittsschaden. Gegenüber Unternehmen haften wir bei leicht fahrlässigen Verletzungen unwesentlicher Vertragspflichten nicht. Das Vorstehende gilt nicht bei zurechenbaren Körper- und Gesundheitsschäden oder bei Verlust des Lebens des Kunden und Ansprüchen des Kunden aus Produktthaftung."

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel. Spaß mit diesen Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie davon eine berechtigte Beanstandung haben, gewährren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkafer. These Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Österreich.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Österreich.
   Mochten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunachst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0720/902113

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

6.itte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettels, welches Sie dem Gerat bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerat ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag fur die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerat an Sie zurück. Fur den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.
7. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.
8. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

1. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung

■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Defekten, welche auf unsachgemäß Wartung zurückzuführen sind
■ bei Bedienungsfehlern
■ bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleib (z. B. Batterien, Akku, u. ä.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführn sind und anderen Ereignissen, die außerhalb unseres Einflussbereiches liegen
■ bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung bei Nutzung des Gerätes unter Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist

■ bei Pixelfehlern die innerhalb der in der ISO Norm 9241-307 (Pixelfehlerklasse II) festgelegten Toleranzen liegen
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

10.12ur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte in dem Fall den gesamten Verpackungsinhalt inklusive aller Zubehorteile zu. [z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.]
11.1 Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen [z] B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.
12.1 von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Komponenten.

Haftungsbeschränkung

Im Rahmen dieser Garantie beschrankt sich unsere Haftung bei leicht fahrlassigen Pflichtverletzungen auf den nach der Art der Ware vorhersehbaren vertragstypischen und unmittelbaren Durchschnittsschaden. Gegenüber Unternehmen haften wir bei leicht fahrlassigen Verletzungen unwesentlicher Vertragspflichten nicht.

Das Vorstehende gilt nicht bei zurechenbaren Körper- und Gesundheitsschäden oder bei Verlust des Lebens des Kunden und Ansprüchen des Kunden aus Produktthaftung."

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit thisem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch konnen wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewährren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf. These Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schweiz.
5. Mochten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunachst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ohnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

CH

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

044/5087278

oder schreiben Sie uns:

Sertronics AG

Fegistrasse 5

CH - 8957 Spreitenbach

6.itte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettels, welches Sie dem Gerat bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerat ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag fur die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerat an Sie zurück. Fur den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.
7. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.
8. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

1. Kein Garantieanspruch besteht:

bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
bei Transportschaden
■ bei Defekten, welche auf unsachgemäß Wartung zusückzuführen sind
■ bei Bedienungsfehlern
bei Aufstellung des Gerätes in Feuchträumen oder im Freien
■ bei Verschleib [z. B. Batterien, Akku, u. ä.]
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführn sind und deren Ereignissen, die außerhalb unseres Einflussbereiches liegen.
bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Nutzung des Gerätes unter Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist

■ bei Pixelfehlern die innerhalb der in der ISO 9241-307 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
■ wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte in jeder Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. [z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.]
2. Die Garantie umfasst keine weitergehende Haftung unserersects, insbesondere keine Haftung fur Schaden, die nicht am Gerat selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen [z.B. Wegekosten, Handlingkosten, etc.). Itsere gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlssen.
3. von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Komponenten.

Haftungsbeschränkung

Im Rahmen dieser Garantie beschrankt sich unsere Haftung bei leicht fahrlassigen Pflichtverletzungen auf den nach der Art der Ware vorhersehbaren vertragstypischen und unmittelbaren Durchschnittsschaden. Gegenüber Unternehmen haften wir bei leicht fahrlassigen Verletzungen unwesentlicher Vertragspflichten nicht.

Das Vorstehende gilt nicht bei zurechenbaren Körper- und Gesundheitsschäden oder bei Verlust des Lebens des Kunden und Ansprüchen des Kunden aus Produktthaftung."

Garantie du fabricant

CH - 8957 Spreitenbach

CH - 8957 Spreitenbach
