Valencia - Fernseher SEG - Kostenlose Bedienungsanleitung

Produkttyp	LED-Fernseher
Marke	SEG
Modell	Valencia
Bildschirmgröße	26 Zoll (Diagonale)
Auflösung	1920 x 1080 Pixel (Full HD)
TV-System	PAL BG/DK/LL'
Audioleistung	2 x 6 W
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch	< 35 W (Betrieb), < 1 W (Standby)
Gewicht	6,7 kg
Anschlüsse	HDMI (3), USB (1), VGA, SCART, YPbPr, AV, koaxialer Audioausgang, RF-Antenne, Satelliten-LNB-Eingang, Kopfhörer
TV-Empfang	DVB-T (Antenne), DVB-C (Kabel), DVB-S/S2 (Satellit), analog (ATV)

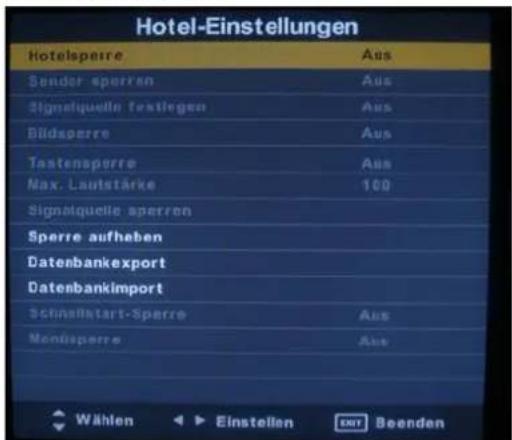

Hauptfunktionen	EPG, Favoritenliste, Hotelmodus, Kindersicherung, Teletext, USB-Multimedia (Foto, Musik, Video, Text), USB-Aufnahme (PVR)
Wandmontage	VESA-Norm 100 x 100 mm
Herstellergarantie	2 Jahre (Schweiz)
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel verwenden
Sicherheit	Automatische Abschaltung nach Signalverlust (10 Min.) oder Inaktivität (4 Std.); Kindersicherung; Hotelmodus
Mitgeliefertes Zubehör	Fernbedienung, Batterien (2x AAA), Ständer, AV-Kabel, Kurzanleitung

Häufig gestellte Fragen - Valencia SEG

Wie schließe ich meine Spielekonsole an den Fernseher an?

Verwenden Sie ein HDMI-Kabel (empfohlen) oder ein SCART-Kabel. Schließen Sie es an einen der HDMI- oder SCART-Anschlüsse auf der Rückseite des Fernsehers an. Drücken Sie dann die SOURCE-Taste auf der Fernbedienung, um den entsprechenden Eingang auszuwählen.

Warum fehlt das Bild auf bestimmten Kanälen?

Überprüfen Sie, ob der Kanal korrekt ausgewählt ist. Wenn das Problem weiterhin besteht, führen Sie einen automatischen Sendersuchlauf über das Menü TV-EINSTELLUNGEN durch. Stellen Sie außerdem sicher, dass die Antenne richtig angeschlossen und ausgerichtet ist.

Wie kann ich Dateien von einem USB-Stick abspielen?

Stecken Sie den USB-Stick in den USB-Anschluss auf der Rückseite des Fernsehers. Drücken Sie SOURCE, wählen Sie USB und dann den Dateityp (Foto, Musik, Video oder Text) im Multimedia-Menü. Verwenden Sie die Pfeiltasten zur Navigation und OK zum Starten der Wiedergabe.

Wie aktiviere ich die Kindersicherung?

Drücken Sie MENU, gehen Sie zu SPERREN. Geben Sie das Standard-Passwort 0000 ein. Aktivieren Sie System sperren und wählen Sie dann Kindersicherung aus, um Programme nach ihrer Altersfreigabe zu sperren.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und nicht leer sind. Stellen Sie sicher, dass kein Hindernis das Signal zwischen Fernbedienung und Fernseher blockiert und dass Sie sich in weniger als 6 Metern Entfernung und innerhalb eines Winkels von 30° befinden.

Wie installiere ich eine Satellitenschüssel?

Schließen Sie das Antennenkabel an die SAT LNB-Buchse auf der Rückseite an. Gehen Sie dann ins Menü TV-EINSTELLUNGEN, wählen Sie Antennenkonfiguration und dann Ihren Satelliten (Standard Astra 19,2°Ost). Folgen Sie den Anweisungen auf dem Bildschirm, um den LNB einzustellen und den Sendersuchlauf zu starten.

Warum schaltet sich der Fernseher von selbst aus?

Dies kann an der Funktion Automatische Abschaltung liegen, die den Fernseher nach 4 Stunden Inaktivität in den Standby-Modus versetzt. Sie können diese Option im Menü EXTRAS > Automatischer Standby deaktivieren.

Wie reinige ich den Bildschirm, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch (vorzugsweise Mikrofaser). Tragen Sie niemals Flüssigkeit direkt auf den Bildschirm auf. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser oder einem verdünnten milden Reinigungsmittel und wischen Sie vorsichtig ab.

Kann ich den Fernseher als Computermonitor verwenden?

Ja, schließen Sie Ihren PC über ein VGA- oder HDMI-Kabel an. Wenn Sie VGA verwenden, schließen Sie auch das PC-Audiokabel (Klinke) an den PC-IN-Eingang des Fernsehers an. Wählen Sie dann die Quelle PC oder HDMI über die SOURCE-Taste aus.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie ins Menü OPTIONEN, wählen Sie Restore Setting (Werkseinstellungen wiederherstellen) und bestätigen Sie mit OK. Der Fernseher wird mit den Standardeinstellungen neu gestartet.

BEDIENUNGSANLEITUNG Valencia SEG

SICHERHEITSHINWEISE 3

Vorsicht bei Verwendung von Kopfhörern 4

Aufstellungssort 4

LED-Bildschirm 4

Gerat und Zubehör 5

Erste Schritte 5

Ansicht von vorn 5

Fernbedienung 6

Fernbedienung bei Fernsehempfang 6

Fernbedienung bei digitalem Fernsehempfang/USB-Wiedergabe 7

Fernbedienung bei Videotext 8

Batterien in die Fernbedienung einlagen 9

Handhabung der Fernbedienung 9

Antenne anschlieben 9

Fernsehantenne anschreiben 9

Externe Geräte anschlieben 9

HDMI-Kabel 9

SCART-Kabel. 9

VGA-Kabel 9

ANSCHLUSSE 11

PC-Verbindung 11

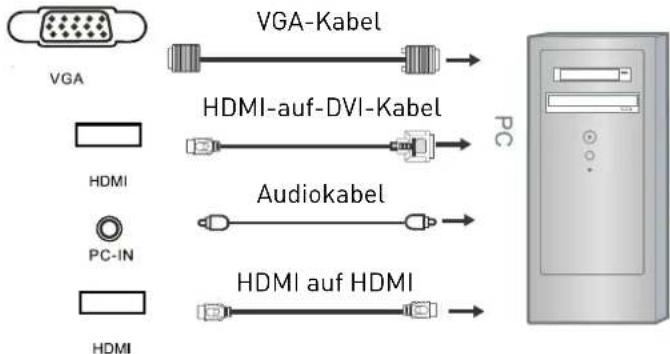

PC-Verbindung über VGA- bzw. HDMI-Kabel 11

Satellitenantenne anschlieben 11

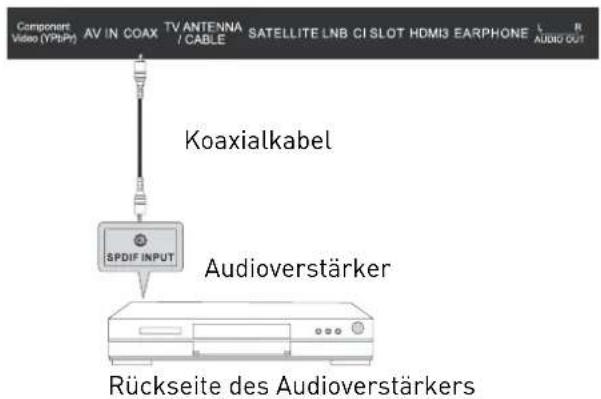

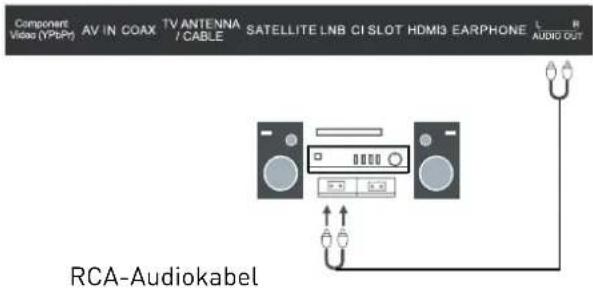

Mit einer Stereoanlage verbinden 12

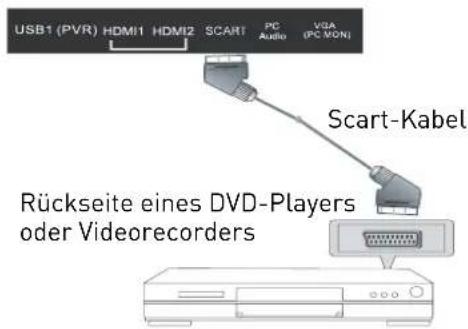

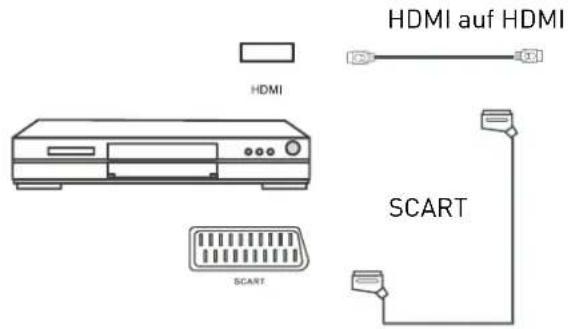

DVD-Player anschlieben 13

HDMI-Anschluss. 13

SCART-Anschluss 13

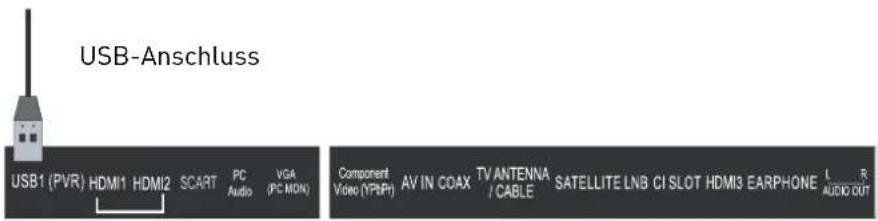

USB-Anschluss 13

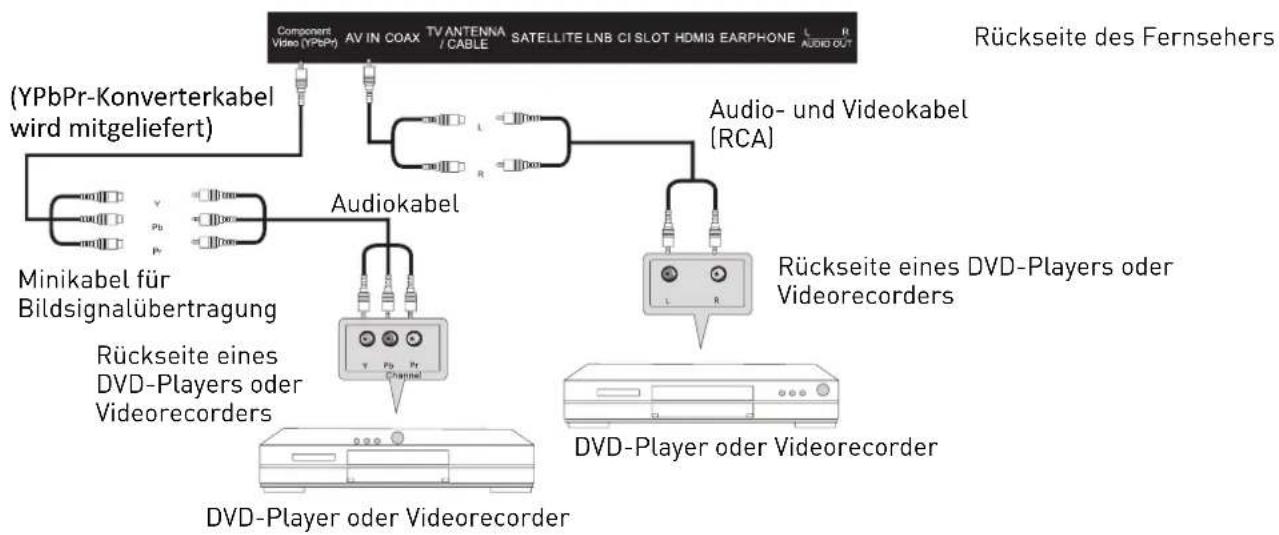

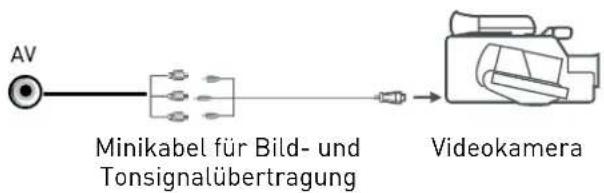

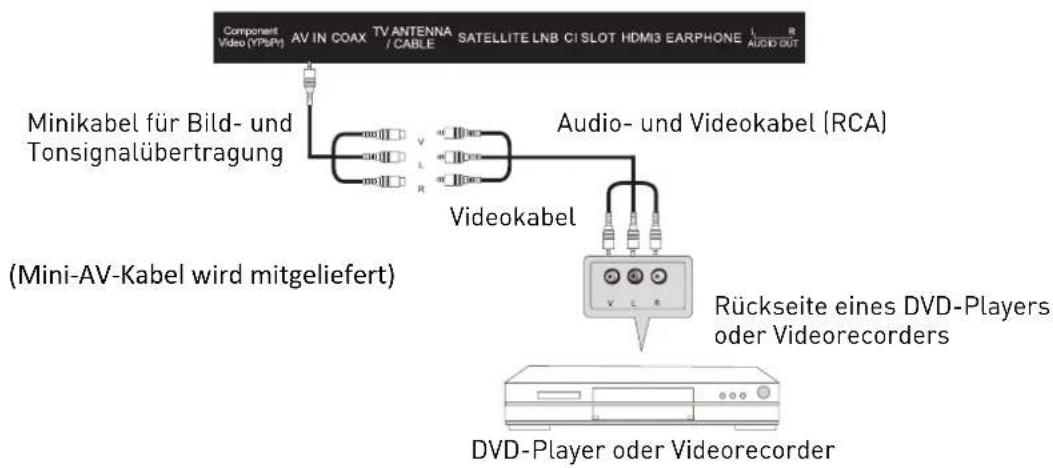

AV-Anschluss 14

YPbPr-Anschluss 14

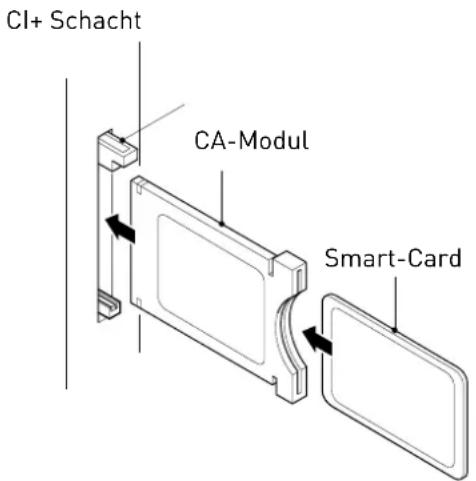

Common-Interface-Einschub 15

COMMON-INTERFACE-EINSCHUB VERWENDEN 15

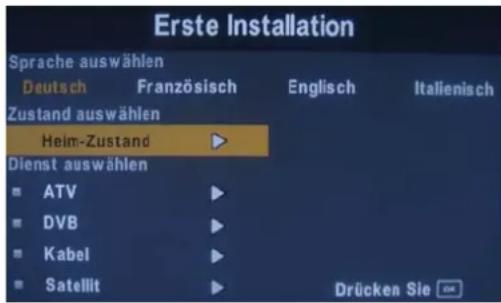

Automatische Installation 15

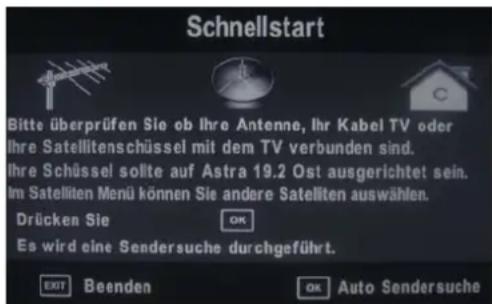

LED-TV ein-/ausschalten 15

Menu (TV-)EINSTELLUNGEN 16

Signalquelle 16

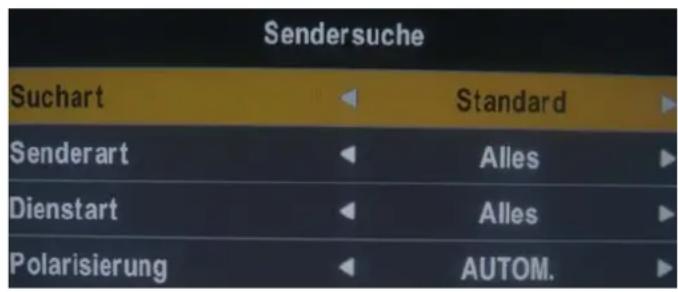

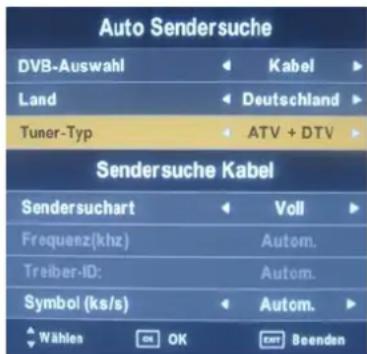

Automatische Sendersuche 16

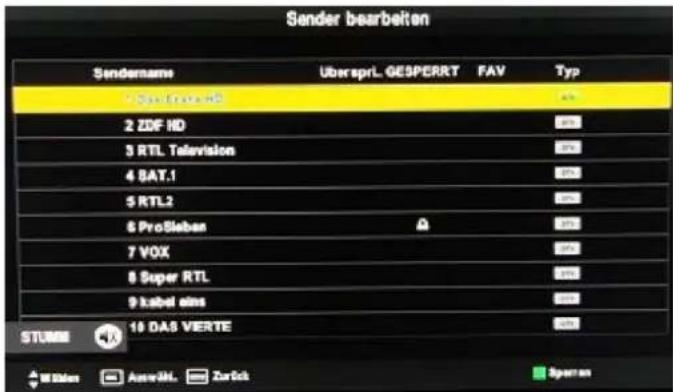

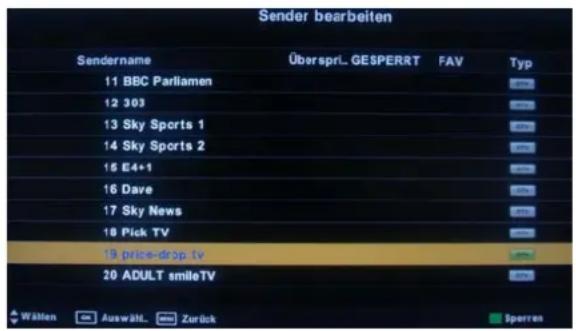

SENDER BEARBEITEN 18

Signalinformation. 18

CI-Informationen 19

Power-Off-No-Signal-Down (Kein-Signal-Abschalt-Timer) 19

Auto-Power-Down (Abschaltautomatik) 19

Guide (EPG - Elektronischer Programmführer) 19

Favoritenlisten 19

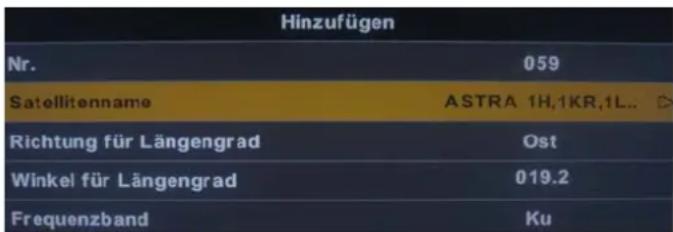

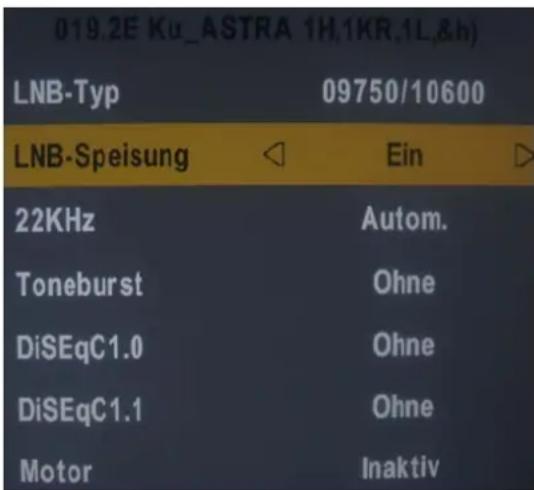

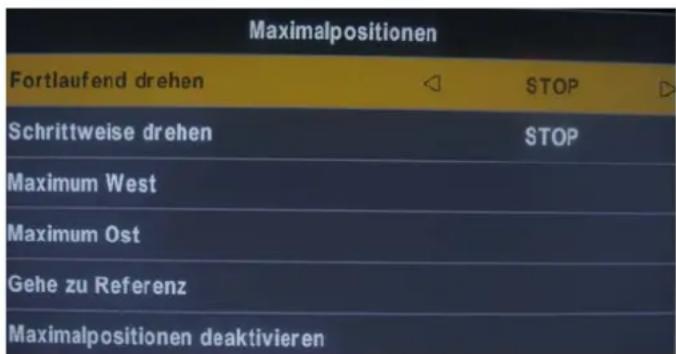

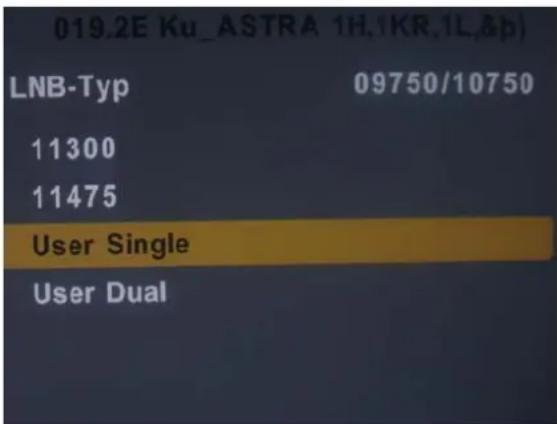

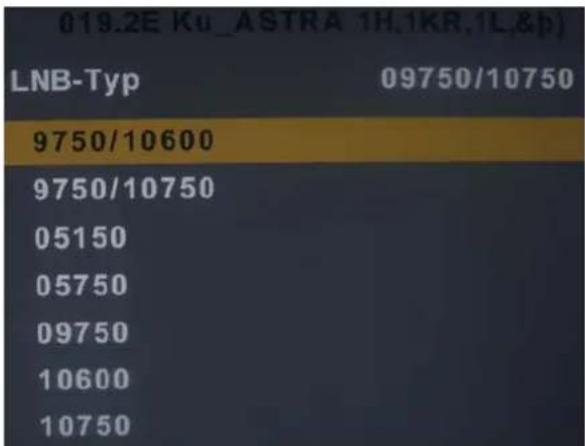

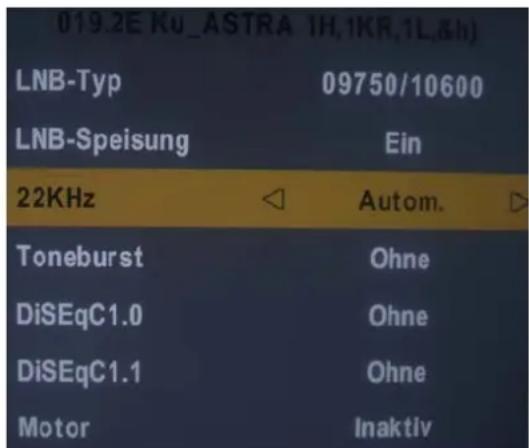

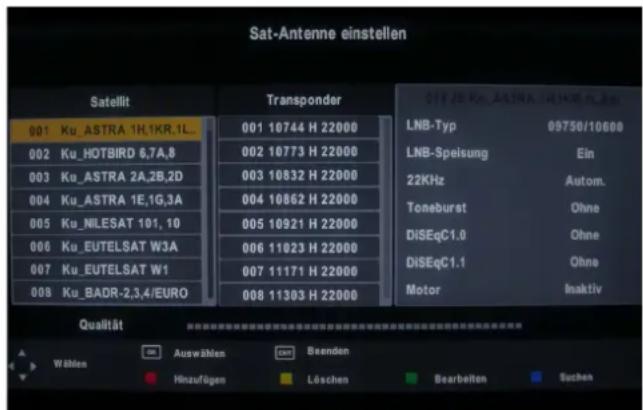

Sat-Antenne einstellen 19

Menüeinstellungen 24

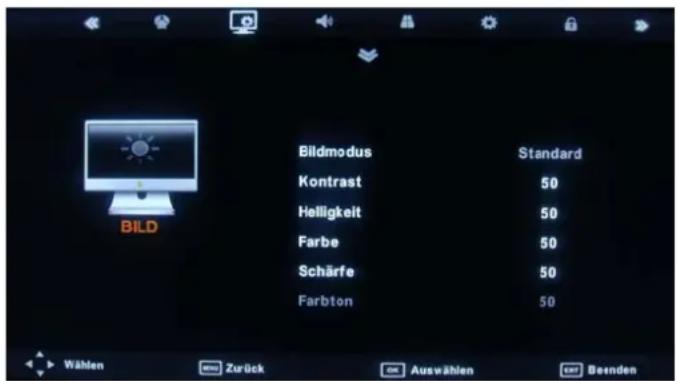

Menu Bild 24

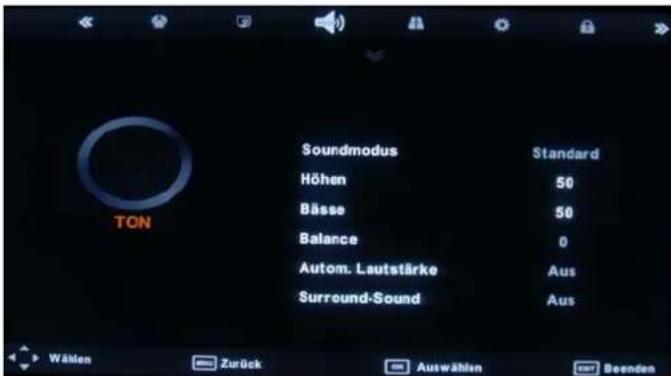

Menu TON 25

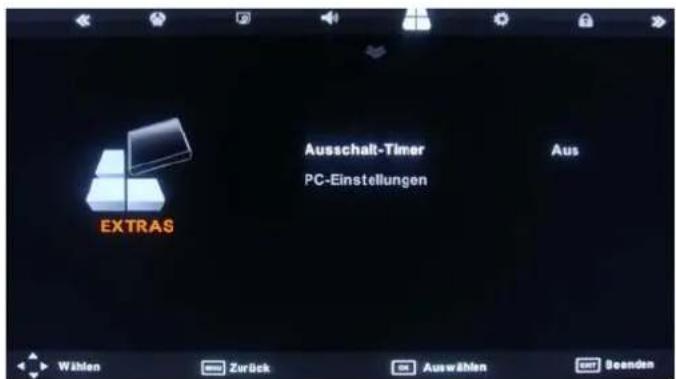

Menu EXTRAS 25

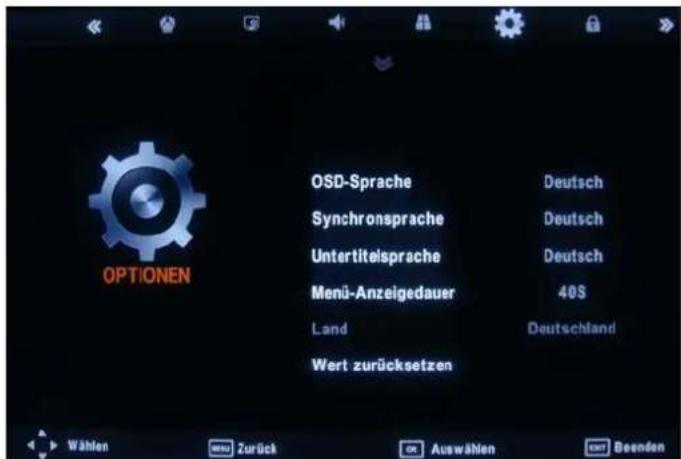

Menu OPTIONEN 25

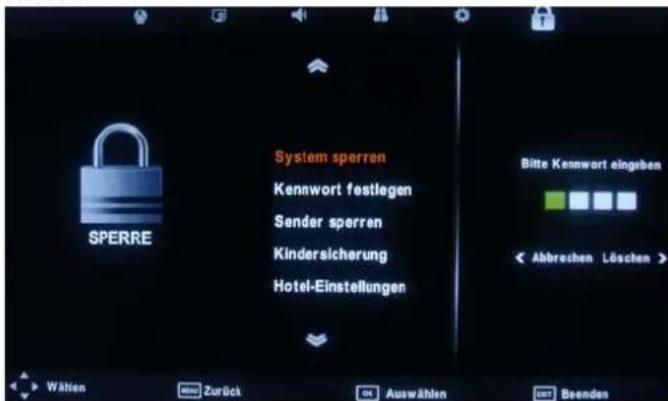

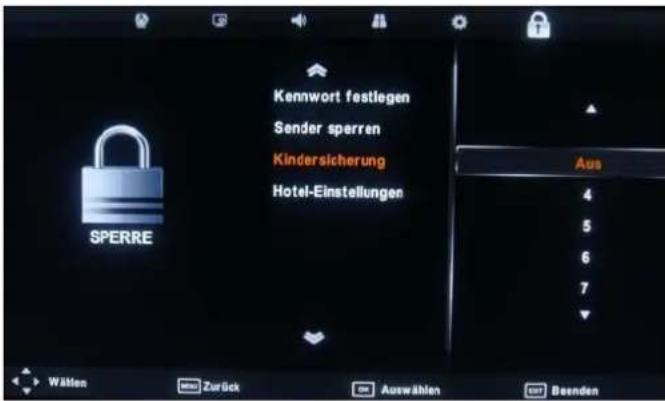

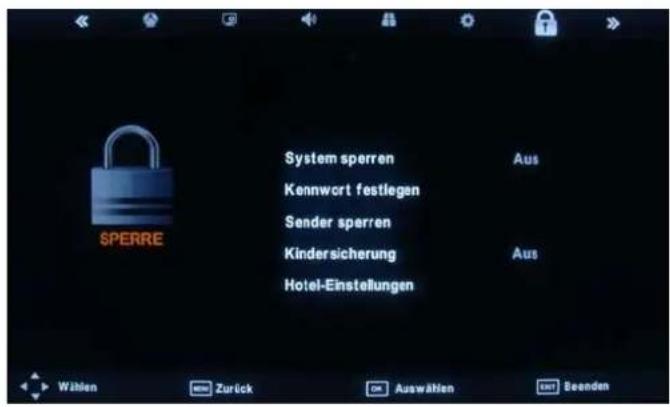

Menu SPERRE 26

Multimediafunktionen 28

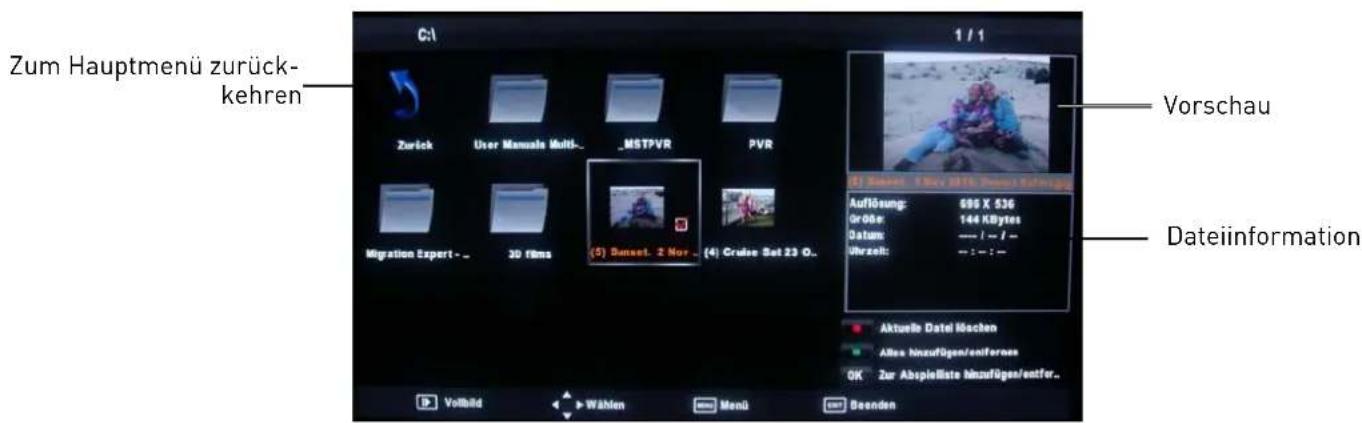

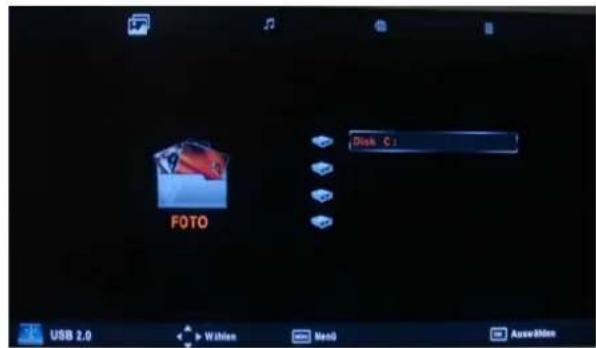

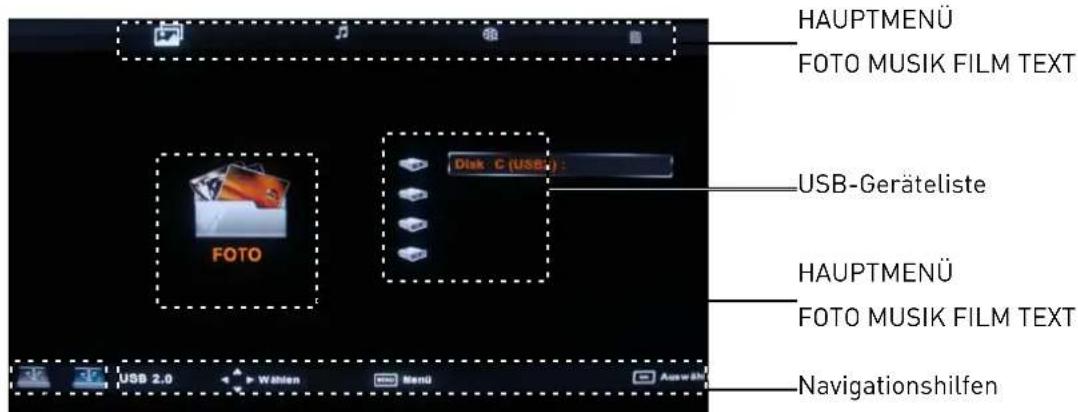

Bedienung - Grundlagen 28

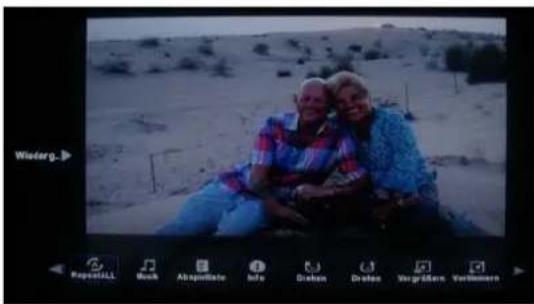

1. Foto 29

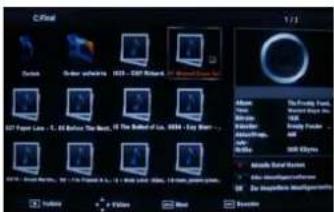

   2.Musik 29

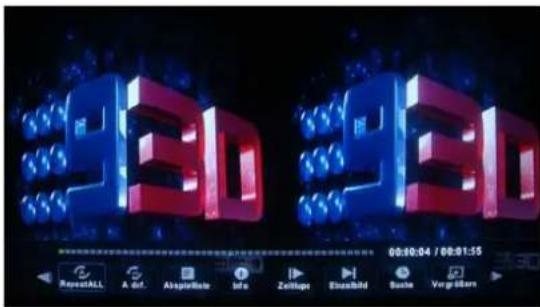

   3.Film 29

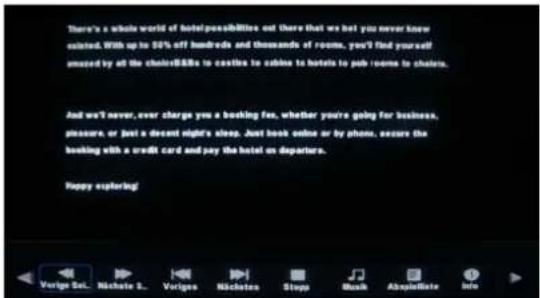

   4.Text 29

Fehler eingrenzen und beheben 30

TECHNISCHE DATEN 30

Technische Spezifikationen des Fernsehgerätes 30

Wandmontage 31

Entsorgung von Altgeräten 31

Richtige Entsorgung des Produktes 31

Herstellergarantie 32

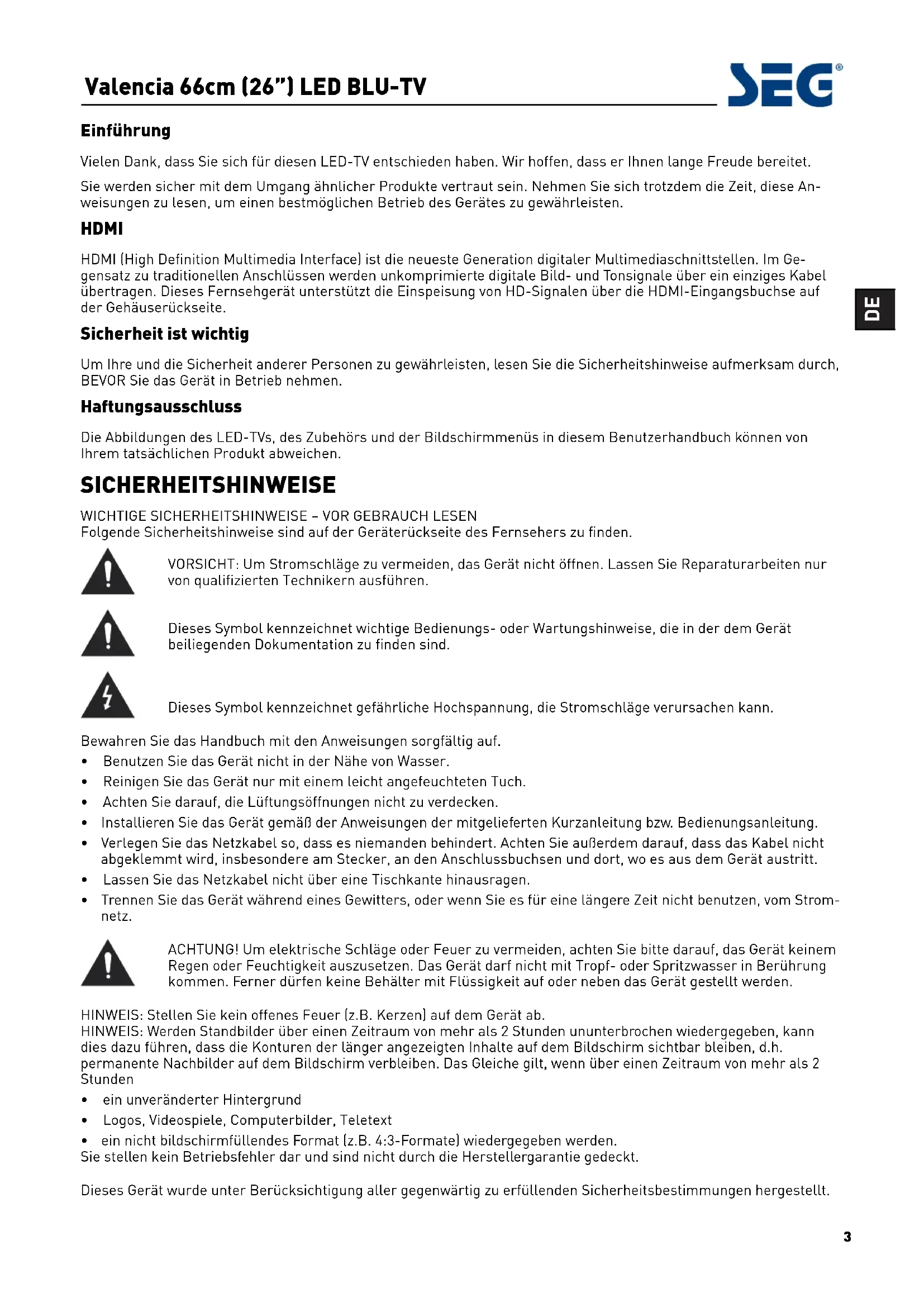

Einführung

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen lange Freude bereitet.

Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zulesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediachnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerat unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um ihre und die Sicherheit anderer Personen zu gewährleisten, lessen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betriebnehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenü in thism Benutzerhandbuch konnen von Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIGE SICHERHEITSHINWEISE - VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

VORSICHT: Um Stromschlage zu vermeiden, das Gerät nicht offen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführten.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerät beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie daraufauf, die Luftungsöffnungen nicht zu verdecken.
  Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem daraufuf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und Dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längerere Zeit nicht benutzen, vom Strom-netz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achen Sieitte daraufuf, das Gerat keinem Regen oder Feuchtigkeit auszusetzen. Das Gerat darft nicht mit Tropf- oder Spritzwasser in Berührung kommt. Ferner durren keine Behalter mit Flüssigkeit auf oder neben das Gerat gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitaum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sightbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitaum von mehr als 2 Stunden

ein unveränderter Hintergrund
- Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfullendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenüber zu erfüllenden Sicherheitsbestimmungen hergestellt.

Folgende Sicherheitshinweise dieren zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfälligen Qualitätsprüfung unterzogen. Dennoch konnen immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend beluftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
  Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen,ziehen Sie den Netzstecker aus der Steckdose.
• Schlieben Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedruckt sind.
  Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schlieben Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1)dürfen nicht an eine Wechselsstromsteckdose ohne Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beiben fremse Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdoseziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls konnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffe vorsichtig, damit Sie sich nicht verletzen.
• Stellen Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschütterungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, undziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden,ziehen Sie zur Sicherheit das Netz-kabel aus der Steckdose.

• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Luftungsschlitze)dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal,lassen Sie mindestens 5 cm Abstand zu allen Seiten.
  Das Fernsehgeratarficht mit Wasser oder Feuchtigkeit in Beruhrungkommen. Gebrauchen Sie theseS Produkt NICHT in Feuchträumen wie Badezimmern, Kichen oder in der Naine von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.

• Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
• Offnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
  Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevor Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrseits erfordern. Außen dem verlieren Sie dadurch ihren Gewährleistungsanspruch. Das Offnen des Gerätes darf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, halten Sie sie nicht fallen.
• Legen Sie keine weiteren Gegenstände oder gar offensen. Feuer auf oder in die Nähe des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffe schmelzen und Brand verursichen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Ole. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeucht ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehorschaden verursachen. Verwenden Sie beim Horen des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine langere Zeit aufsetzen.

Aufstellungssort

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sieihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöbe zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso daraufuf, dass keine klinen Fremdkörper durch die Luftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LED-Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzeln Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

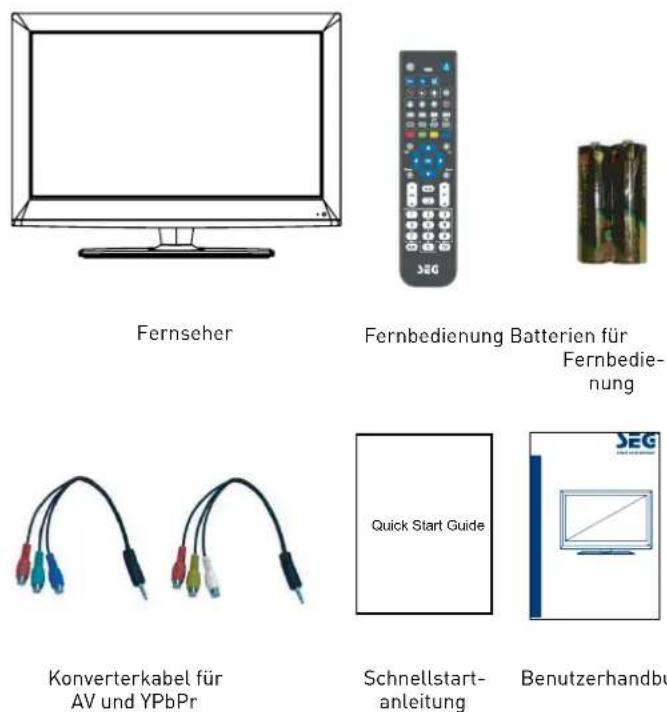

Gerät und Zubehör

Erste Schritte

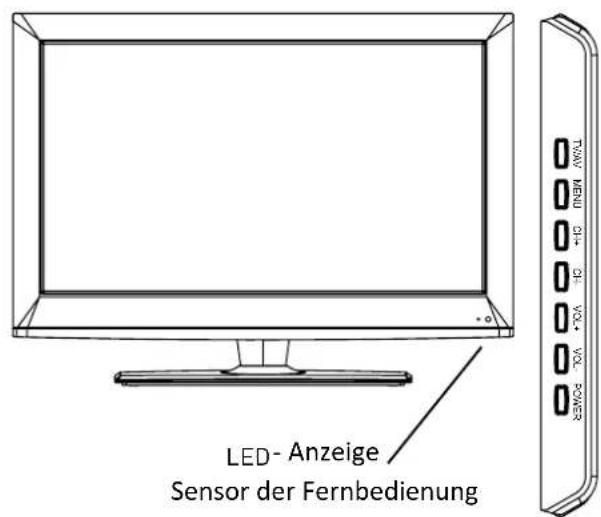

Ansicht von vorn

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und -tuten können zu Erstickung führen!

Dieses Fernsehgerat ist für den Empfang von Digitalfernsohen über terrestrische Antenne, sowie Analog-, Kabel-, und Satelltenfernsohen ausgelegt. Für Satellitenempfang konnen Sie eine feste Parabolantenne verwenden, die auf Astra 19,2^ Ost ausgerichtet und mit einem Universal-LNB bestückt ist. Sie konnen auch andere Parabolantennen und LNBs benutzen, diese müssen aber zunachst konfiguriert werden (erfordert größere Kenntnisse). Fest ausgerichtete Parabolantennen und LNBs sind für Astra 19,2^ Ost einprogrammiert und die ausgestrahlen Sender konnen sofort empfangen werden (hierzu muss keine Sendersuche ausgeführrt werden).

Anmerkungen zum Digitalfernsohen: Digital TV (DVB) stehen nur in Regionen zur Verfugung, in denen digitale terrestrische DVB-T Signale ausgestraht werden oder in denen ein kompatibler Kabelfernsehdienst mit DVB-C verfügbar ist. Fragen Sie ihren Handler, wenn Sie weitere Informationen zur Empfangssituation an Ihr dem Standort besteht. DVB-T ist der Standard für die terrestrische Versorgung mit digitalem terrestrischem Fernsohen, und DVB-C kenneichnet die Versorgung mit digitalem Kabelfernsohen. Zwar hält diese Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen ein, aber es kann leider nicht ausgeschlossen werden, dass unter Umständen die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DVB-C-Signalen nicht gewahrt bleibt. Manche Kabelfernsehanbieter verlangen für ihre Angebote zusätzliche Gebühren und Hardware bzw. den Abschluss eines Vertrages für die angebotenen Dienstleistungen. Manche Digitalfernsehfunktionen sind regional nur eingeschränkt verfügbar, und bei DVB-C kann das Gerät möglicherweise nicht mit allen Anbieten störungsfrei zusammenarbeiten. Für weitere Informationen steht Ihnen unser Kundendienst bisher zu Verfügung.

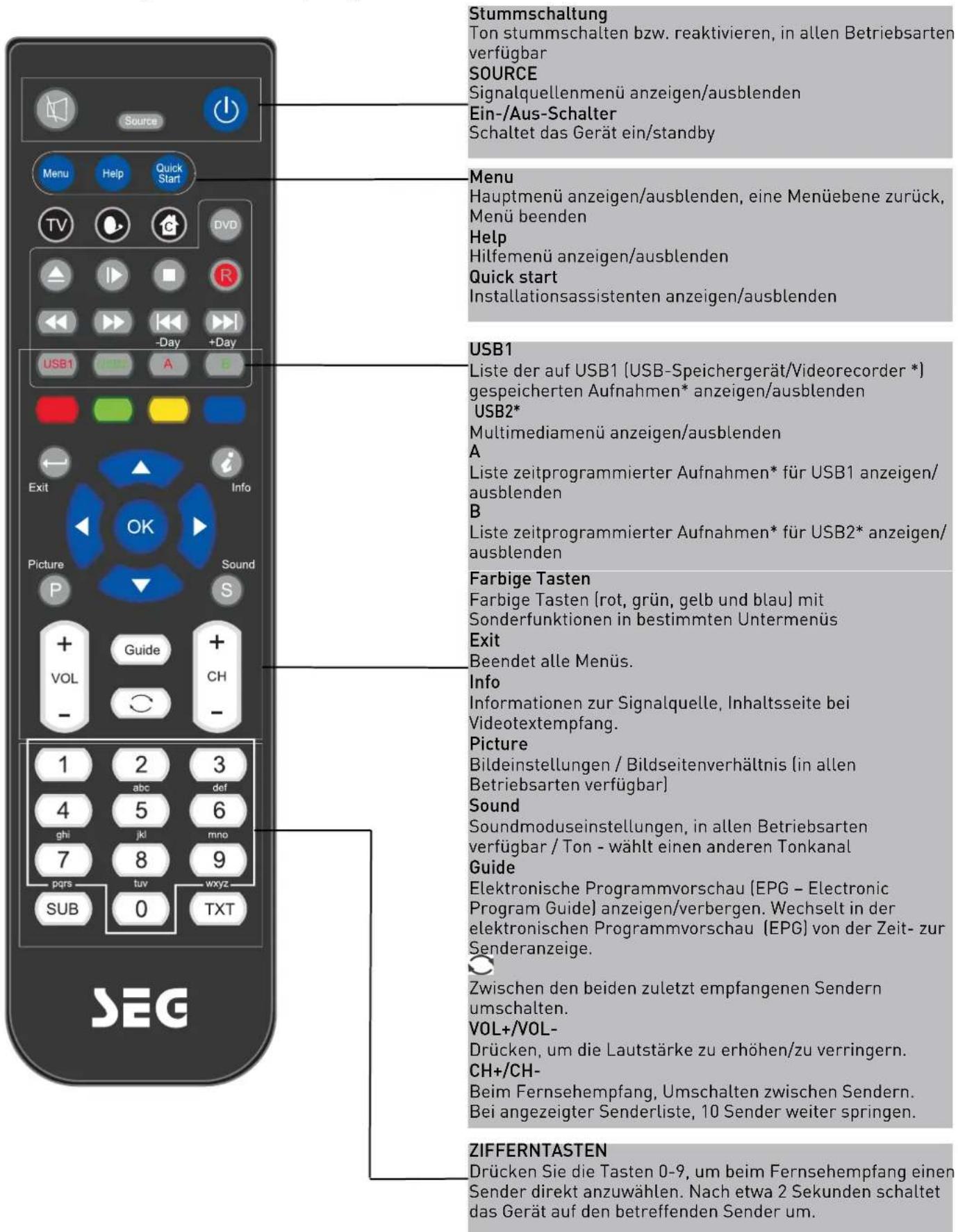

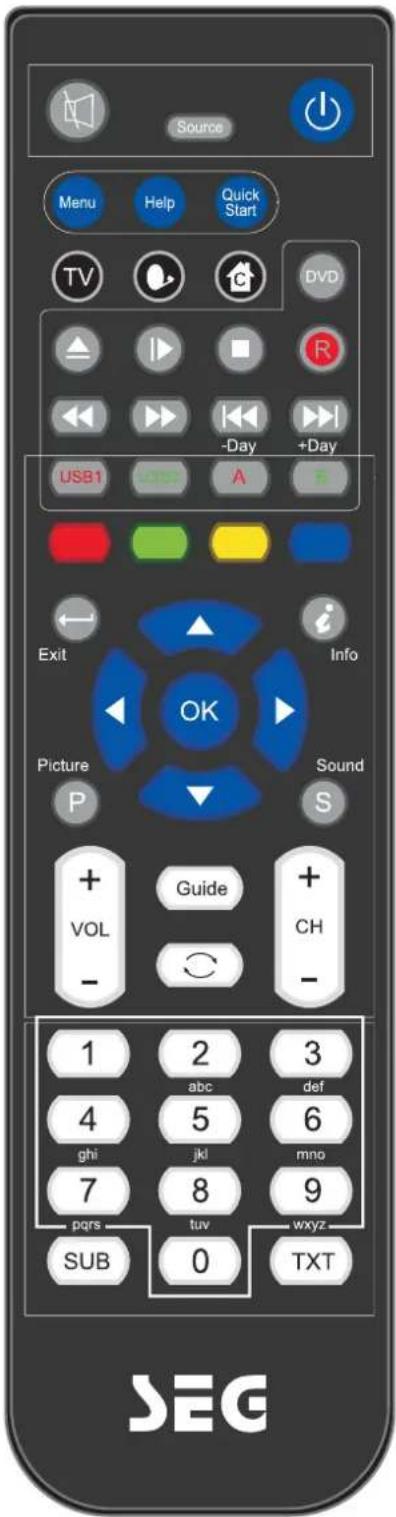

Fernbedienung

Fernbedienung bei Fernsehempfang

* modellabhängig

Fernbedienung bei digitalem Fernsehempfang/USB-Wiedergabe

Stummschaltung

Ton stummschalten bzw. reaktivieren, in allen Betriebsarten verfügbar

SOURCE

Signalquellenmenü anzeigen/ausblenden Ein-/Aus-Schalter

Schaltet das Gerät ein/standby

Menu

Hauptmenü anzeigen/ausblenden, eine Menüebene zusück, Menu beenden

Help

Hilfenu anzeigen/ausblenden

Quick start

Installationsassistenten anzeigen/ausblenden

Kurzwahltaste für Signalquelle ATV. Zyklische Umschaltung zwischen ATV, DVBT-TV, DVBT-Radio, ATV.

Kurzwahltaste für Signalquelle DVBS/DVBS2

Kurzwahltaste für Signalquelle DVBC [Timeshift] *

Wiedergabe oder Pause.

Taste drücken, um Timeshift-Funktion zu aktivieren. Die Sendung wird ab der pausierten Position aufgenommen.

Wiedergabe bzw. Aufnahme* anhalten

Schneller Ruck-bzw.Vorlauf

Bei USB Wiedergabe voriges bzw. nachstes Kapitel, bei Wiedergabe aufgenommener Fernsehprogramme* Abspielen der vorigen bzw. folgenden Szene, 30 Sekunden zurück- bzw. weiterspringen.

VOL+/VOL

Drücken, um die Lautstärke zu erhöhen/zu verringern.

CH+/CH-

Beim Fernsehempfang, Umschalten zwischen Sendern.

ZIFFERNTASTEN

Drücken Sie die Tasten 0-9, um beim Fernsehempfang einen Sender direkt anzuwahlen. Nach etwa 2 Sekunden schaltet das Gerät auf den betreffenden Sender um.

• modellabhängig

Fernbedienung bei Videotext

Farbige Tasten

Schnelle Bedienung fur neue Seiten und Kurzwahlbefehle. Kann zusammen mit anderen Funktionen bei angehaltener Videotextanzeige (Hold) verwendet werden.

Exit

Textanzeige beenden

0 [Index]

Inhaltssitee (Seite 100)

Up/Down

Vorige bzw.{nachste Seite bei angehaltener Videotextanzeige [Hold]

Left / Right

Hauptseite einfrierten und ggf. zugeordnete Unterseiten mit den Tasten Rot bzw. Grün aufrufen

OK

Seite einfrierten und Text oben, unter oder gesamt einblenden. TXT drücken, um Inhalt zuactualisieren.

ZIFFERNTASTEN

Drücken Sie 0-9, um eine Videotextseite anzuwahlen.

Drücken Sie diese Taste, um den verborgenen Text (z.B. die Antwerten bei Quizzesendungen) einzublenden. Drücken Sie die Taste ein weiteres Mal, um den Text wieder zu verbergen.

SUB

Untertitel einblenden / Taste auswahlen [zum Anzeigen/Ausblenden eines Menüs]

TXT

Videotext / Videotext und Fernsehbild / nur Fernsehbild anzeigen

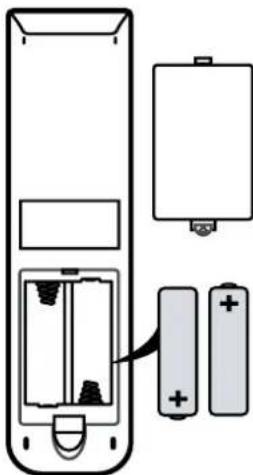

Batterien in die Fernbedienung einlagen

1. Öffnen Sie die Batteriefach-abdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und haben Sie die Abdeckung an.
2. Legen Sie die mitgelieferten Batterien unter Beachtung der Polarität (siehe Markierungen im Batteriefach) ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

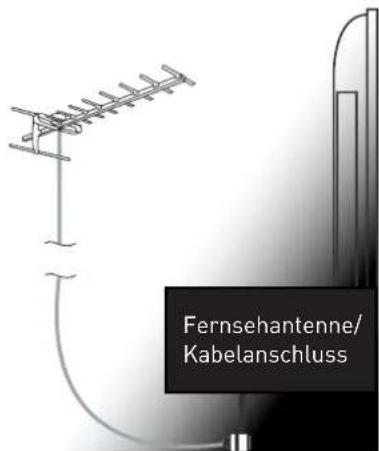

Fernsehantenne anschließen

Schlieben Sie das 75-Ohm-Koaxialkabel ihrer Antennemit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

In Gebieten mit schlechtem Empfang sollenn Sie einen Signalversteller verwenden.
- Wenn Sie die Antenne für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden, richten Sie sie auf den Fernseher, und drücken Sie die gewünschten Tasten. Die maximale Reichweite beträgt 6 Meter, und Sie müssen sich innerhalb eines Winkels von 30^ von der Mitte des Fernsehgerätes befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall konnen die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie konnen auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine entsprechenden Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehoren nicht in den Hausmull, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

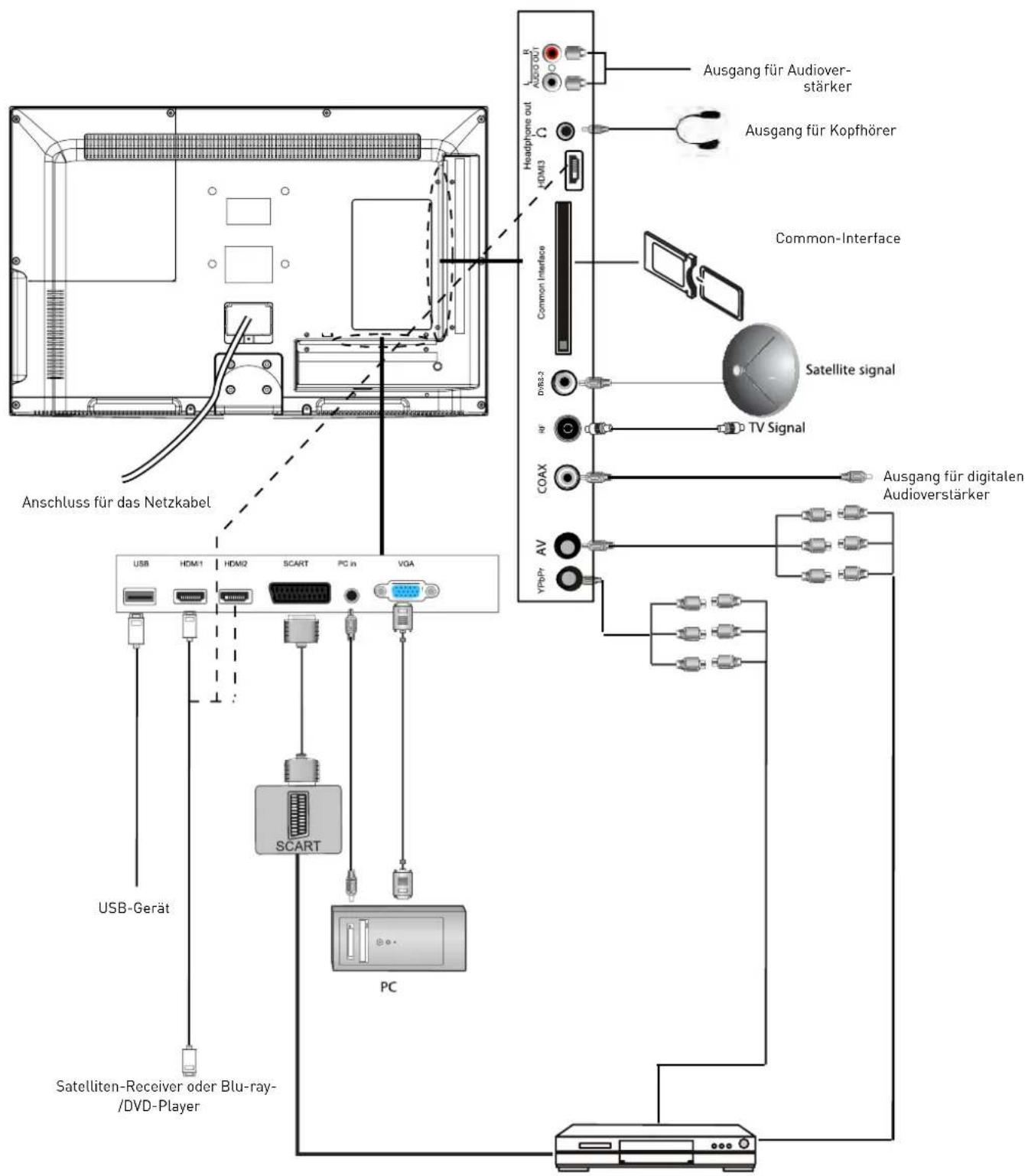

External Geräte anschließen

These Bedienungsanleitung zeigt Ohnen, wie Sie ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedene Vorgehensweisen sind im Folgenden aufgelistet.

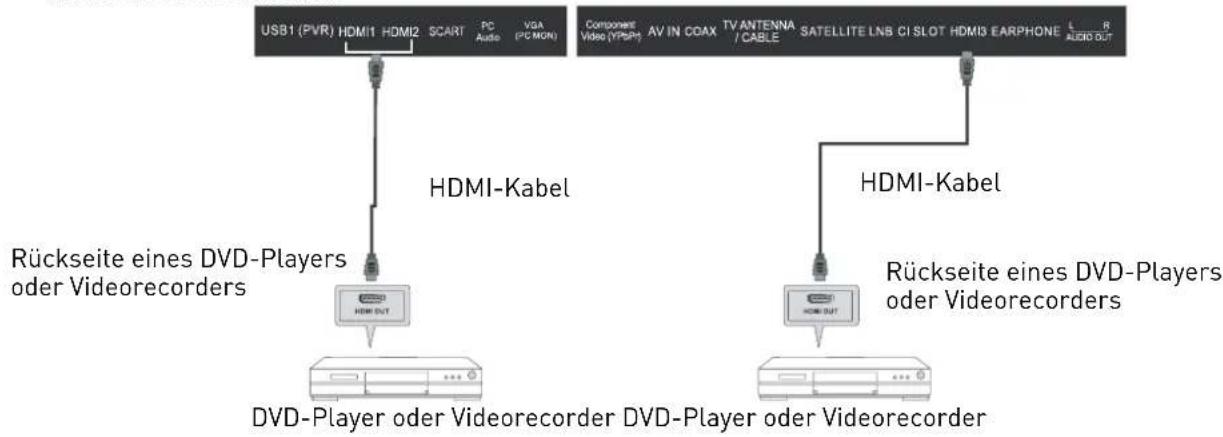

HDMI-Kabel

Sie konnen ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schlieben Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihr's Fernsehgerätes an.

SCART-Kabel

Sie können ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bild-signal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau [RGB] werden als getrennte Signale übertragen.

VGA-Kabel

Sie konnen ihren Fernseher als PC-Monitor eingetzen. Dazu besoinen Sie ein VGA-Kabel. Ebenso konnen Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Hisres Fernsehers abspielen.

Externe Geräte anschließen (Fortsetzung)

External Geräte anschließen (Fortsetzung)

ANSCHLUSSE

Name Funktionsbeschreibung
Netzanschluss-kabel	Anschluss an das Wechselstromnetz
HDMI 1, 2, 3	Verbinden Sie diese Buchse mit dem HDMI-Ausgang Ihres DVD-Players oder Satellitenreceivers.
SAT LNB-Ver-bindung	Anschluss für eine Satellitenantenne
VGA (PC IN)	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN PC-Audioeingang
Mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
Mini AV	Verbinden Sie diese Buchse mit dem AV-Ausgang des externen Geräts.
RCA Audio Out Audioausgang für Audioverträker
SCART	These Buchse können Sie mit dem SCART-Ein- bzw. -Ausgang externer Geräte verbinden.
RF Anschluss für Fernsehsignalkabel
Head phone Kop höreranschluss
CI / CI+ CI-Einschubfach (für Pay-TV-Karten)
Coax	Digitaler Ausgang für Audioverträker
USB 1	Multimediawiedergabe und Videocorder (modellabhängig)

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschliebenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den wichtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stecker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell,müssen Sie die Auflösung der Grafikkarte Ihres PCs auf eine kompatible Auflösung einstellen, damit das Bild richtig angezeigt wird. Schalten Sie ihren PC ein (zunachst mit ihrem alten Monitor),und stellen Sie eine geeignete Bildschirmauflosung und eine Bildwiederholfrequency von 60Hz ein.Schalten Sie ihren PC aus,and verbinden Sieihn mit ihrem Fernseher.Lassen Sie damit beide Geräte zunachst ausgeschaltet.

PC-Verbindung über VGA-bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie ihren Fernseher mit dem PC. Oder verwenden Sie stattdessen ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besteht). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschlieben. Verbinden Sie alle Kabel vorschichtig, und achen Sie daraufuf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den PC ein.
Wahlen Sie die Signalquelle PC/VGA.

Bei Verwendung eines HDMI-Kabels

Wahlen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Satellitenantenne anschließen

Verbinden Sie den Anschluss Ihrer DVB-S-/DVB-S2-Satellitantenenne mit dem Eingang SATELLITE LNB am Fernsehgerät. Sie können die Signalquelle für Satellitenempfang durch Drücken der Kurzwahltaste für Signalquelle DVBS/DVBS2 einstellen.

Hinweis: Sollte kein DVBS(S2) Empfang möglich sein, prüfen Sieitteob ein Problem,z.B. ein Kurzschluss am F-Stecker,im LNB-Kabel,im LNB,am Multischalter, usw., an Ihrer Empfangsanlage vorliegt.Trennen Sie in einem solchen Fall den Fernseher von ihrer Empfangsanlage.Ggf.muss ein qualifizierter Techniker zu Rate gezogen werden.

Videokamera und Videorecorder anschließen

Videokamera

Schlieben Sie das AV-Kabel an den Fernseher und an die Videokamera an.
- Schalten Sie die Videokamera und das Fernsehgeräte ein.
Wahlen Sie die Signalquelle AV/CVBS aus.
- Daraufhin entscheidet das von der Videokamera ausgesendete Bild.

Hinweis: Wenn Sie die Videokamera über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungs-anleitung ihrer Videokamera.

Videorecorder

• Schlieben Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
• Schalten Sie den Videorecorder und das Fernsehgeräte ein.
  Wahlen Sie die Signalquelle Scart aus.
• Daraufhin entscheidt das vom Videorecorder ausgesende Bild.

Hinweis:

Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungsanleitung Ihres Videorecorders.

Verwenden Sie ein Scart-Adapterkabel

(Mini-AV-Kabel wird mitgeliefert)

Mit einer Stereoanlage verbinden

Sie können den Ton des Fernsehers auf einer Stereoanlage (A) entweder über den analogen Cinch-Ausgang oder einen digitalen Audioausgang (koxial) ausgegeben setzen (B).

(A)

(B)

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Analogen Audioausgang verwenden

Verbinden Sie den analogen Audioausgang des Fernsehgerätes über ein RCA-Audiokabel mit den Stereobuchsen für den linken und rechten Tonkanal ihrer Stereoanlage. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu ihrer Stereoanlage.) Achten Sie beim Herstellen der Kabelverbindungen auf die Farbcodes (rot an rot und weiß an weiß anschließen).

Koaxialen digitalen Audioausgang verwenden

Wenn Sie einen digitalen Audioveränder oder -Decoder (B) besitzen, können Sie diesen über ein Koaxialkabel an den betreffenden digitalen Audioausgang des Fernsehers und den jeweiligen Eingang des digitalen Soundgerätes anschließen. (Lesen Sie auch die Hinweise in der Bedienungsanleitung zu Ihrés digitalen Audiogerätes.)

Rückseite des Fernsehers

Verbinden Sie ihren Audioveränder mit der Buchse COAX des Fernsehgerätes.

DVD-Player anschlieben

Sie konnen ihren DVD-Player wahlweise über ein SCART-oder ein HDMI-Kabel anschließen (nur, wenn das externe Gerät HDMI unterstützt).

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Bei Verwendung eines SCART-Kabels

Schalten Sie den Fernseher ein.
Schalten Sie den DVD-Player ein.
Wahlen Sie die Signalquelle SCART aus.

Bei Verwendung eines HDMI-Kabels
Wahlen Sie die Signalquelle HDMI aus.

SCART-Anschluss
DVD-Player oder Videorecorder

Verbinden Sie den SCART-Anschluss der externen Signalquelle mit der SCART-Buchse am Gerät. Die SCART-Buchse ist gleichzeitig ein Ein- wie auch ein Ausgang. Falls das Fernsehgerät nicht automatisch auf die SCART-Signalquelle umschaltet, drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle SCART aus.

HDMI-Anschluss

Rückseite des Fernsehers

Bei HDMI werden alle Ton-/- Bild- und Steuersignale über ein einziges Kabel übertragen. Die Signalübertragung erfolgt vollständig digital.

USB-Anschluss

Verbinden Sie ein USB-Speichergerät mit dem USB-Anschluss am Fernseher, drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle USB aus. Die maximal unterstützte große des externen Speichers (z.B. USB-Sticks oder externe Festplatte) beträgt 1 TB. Die Kompatibilität zu allen im Handel erhältlichen externen Speichermedien kann nicht gewährleistet werden.

Rückseite des Fernsehers

AV-Anschluss

Rückseite des Fernsehers

Verbinden Sie den VIDEO- und AUDIO-Ausgang des DVD-Players bzw. Videorecorders mit den entsprechenden Eingängen am Gerät. Verwenden Sie dazu das mitgelieferte Mini-AV-Kabel und ein RCA-Kabel (nicht im Lieferumfang enthalten). Achten Sie beim Anschluss auf die Farben: das Bildsignal (Video) ist gelb, das Tonsignal (Audio) verwendet weiß für den linken und rot für den rechten Tonkanal. Drücken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle AV aus.

YPbPr-Anschluss

Verbinden Sie den YPbPr-Ausgang des DVD-Players bzw. Videorecorders mit dem YPbPr-Eingang am Fernsehgerat. Verbinden Sie den Audio-Ausgang des DVD-Players bzw. Videorecorders mit den Audio-Eingangen am Fernsehgerat. Verwenden Sie hierzu zwei RCA-Kabel in Kombination mit den mitgelieferten Konverterkabeln. Achten Sie beim Anschluss auf die Farben: Y ist grün, Pb ist blau, Pr ist rot, der linke Tonkanal ist weiß und der rechte Tonkanal ist rot. Drucken Sie die Taste SOURCE auf der Fernbedienung, und wahlen Sie die Signalquelle YPbPr aus.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWENDEN

Dieser Fernseher besitz einen Cl+ Slot und Unterstützung die folgenden digitalen Empfangstypen: DVB-T, DVB-S(S2) und DVB-C.

Common-Interface

Der Common-Interface-Einschub (Cl + ) dient zur Aufnahme von CA-Modulen und einer Smart-Card fur Pay-TV und Zusatzdienste. Wenden Sie sich an ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehoren nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den CI-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

1. Schalten Sie den Fernseher ein, und wahlen Sie die entsprechende "DTV" Signalquelle aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: "Common Interface Module inserted". Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wahlen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigten Sie die Taste OK, um das Kartenmenu anzuzeigen. Weitere Informationen entnahmen Sieitte. Ihr hem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmer, erscheidt die folgenden Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

LED-TV einschalten

Drücken Sie die Taste POWER am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leucht die Standby-Anzeige grün auf.

LED-TV ausschalten

Drucken Sie die Taste POWER am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leucht die Standby-Anzeige rot auf.

Wenn Sie ihren LED-TV zum ersten Mal einschalten, erscheidt der Assistant zur Erstin installation (siehe folgende Abbildung):

Drücken Sie die Tasten Links/Rechts, um die gewünschte Sprache auszuwahlen, und drücken Sie die Tasten Auf-/Abwärts, um den zu installmentierten Dienst auszuwahlen. Sie können immer nur einen Dienst gleichzeitig installmenten. Um einen weiteren Dienst hinzuzufügen, konnen Sie diese Menu später mithilfe der Taste Quick Start erneut aufrufen.

Verwenden Sie ATV (Analogfernsehen) für analoges Kabelfernsehen.

Verwenden Sie DVB (DTT - Terrestrisches Digitalfernsehen, DVB-T), wenn Sie eine terrestrische Antenne auf eine herkömmliche Sendeanlage ausgerichtet haben.

Die Option Kabel dient zum Empfang von digitalem Kabelfernsehen (DVBC).

Die Option Satellit ist für Astra 19,2^ Ost vorprogrammiert. Dazu bestehtigen Sie eine feste Parabolantenne und einen Universal-LNB. Um andere Satelliten empfangen zu können, müssen Sie das Menu zur Satelliteninstallation verwenden.

Drücken Sie die Taste OK, um das folgende Menu zu öffnen.

Stellen Sie sicher, dass Sie ihre Antenna, das Kabelfernsehnetz oder die Parabolantenne mit dem Fernsehgerät verbunden haben, und drücken Sie erneut die Taste OK.

Daraufhin wird der ausgewählte Dienst installiert. Dies kann einige Zeit in Anspruchnehmen.

Um weitere Dienste hinzuzufugen, können Sie die Taste Quick Start drucken.

Menu (TV-)EINSTELLUNGEN

Die auf der Seite zuvor abgebildeten Optionen können Sie auch über das Hauptmenu aufrufen, im Menu ..(TV-)Einstellungen).

Um den gewünschten Dienst empfangen zu können, mussen Sie die entsprechende Signalquelle auswahlen (ATV, DVB, Kabel oder Satellit).

Wahlen Sie die gewünschte Signalquelle mithilfe der Fernbedienung oder über das Menu zur Signalquellenauswahl.

Signalquelle

Drucken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wahlen.

Drucken Sie die Tasten , um die gewünschte Signal-quelle hervorzuheiten. Drucken Sie OK, um sie auszuwahlen.

Nachdem Sie die gewünschte Betriebsart ausgewählten haben, drücken Sie die Taste Menu auf der Fernbedienung, um das Menu „[TV-)Einstellungen" anzuzeigen.

Um die gewünschte Betriebsart direkt mithilfe der Fernbedienung auszuwahlen, drücken Sie einer der drei Betriebsartenauswahltasten.

Drücken Sie die Taste MENU, um das Hauptmenu einzublenden. Drücken Sie die Tasten Links/Rechts, um das Menu EINSTELLUNGEN zu wahlen. Drücken Sie OK oder die Taste Abwärts, um das Menu zu öffnen. Drücken Sie die Taste MENU oder Aufwärts, um in das Hauptmenu zurückzukehren.

HINWEIS: Das Menu TV-EINSTELLUNGEN ist nur bei gewähler Signalquelle ATV/DVB/SATELLIT/KABEL verfügbar (in allen anderen Betriebsarten ist es nicht anwählbar).

EINSTELLUNGEN BEI SIGNALQUELLE ATV/KABEL

EINSTELLUNGEN BEI SIGNALQUELLE DVB/DVB-T

EINSTELLUNGEN BEI SIGNALQUELLE SATELLIT

EINSTELLUNGEN FÜR DIGITALKABELFERNSEHEN (DVBC)

Automatische Sendersuche

Im Menu „Automatische Sendersuche“ konnen Sie zwischen den 3 folgenden Optionen wahren: DVB-Ausbahl, Land und Tuner-Typ.

Drücken Sie die Tasten / , wahlen Sie eine der Optionen „DVB-Ausbauwlicht“, „Land“ oder „Tuner-Typ“ aus, und drücken Sie die OK Taste, um die Sendersuche zu starten.

Wenn Sie die Optionen ATV + DTV wahlen, entsprechen die ersten 50% der Sueche dem Analogfernsehen und die restlichen 50% dem Digitalfernsehen. Wahrend der Sueche nach analogen Fernsehsenden kann Sie die Taste MENU drucken, um die Analogsendersuche zu uberspringen und direkt mit der Digitalsendersuche fortzufahren. Oder drucken Sie die Taste EXIT, um die Sendersuche komplett abzubrechen..

Während der Sendersuche wird eine Vorschau der bereits gefunden Sender angezeigt.

Im Gegensatz zur Schnellstartfunktion wird bei der Satellitensuche der gesamte Satellit nach Sendern abgesucht. Diese sind nicht unmittelbar verfügbar.

Ferner erscheinen die Sender in der Reihenfolge, wie sie gefunden wurden und nicht in der vorprogrammierten Reihenfolge.

Beim Ausführren der automatischen Sendersuche werden alle zuvor gefundenen Sender durch die der neuen Sueche ersetzt. Um einen zusätzlichen Satelliten hinzuzufugen, falls Sie eine geeignete Antenne/LNB/Umschaltbox besitzen, verwenden Sie das Installationsmen für Satelliten-antennen.

DTV (DVBT) - Manuelle Abstimmung

Über das Menu TV-EINSTELLUNGEN können Sie ihre Digitalsender manuell abstimmen. Drücken Sie die Tasten Links/Rechts, um den abzustimmenden Sender auszuwahlen, und drucken Sie die Taste OK, umihn suchen zu halten.

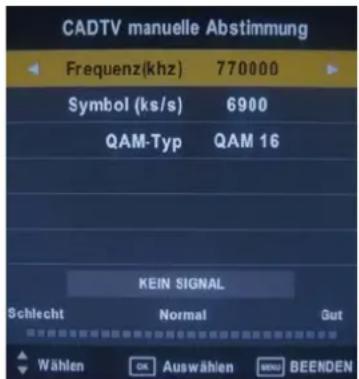

CADTV [DVB-C] - Manuelle Abstimmung

Über das Menu TV-EINSTELLUNGEN können Sie ihre Digitalkabelsender manuell abstimmen.

Hinweis: Umnahme Informationen zur Senderbelegung (Frequenz, Symbol und QAM-Typ) zu erhalten, wenden Sie sich an ihren Kabel-TV-Anbieter.

Frequenz

Drücken Sie die Tasten , um die Frequenz auszuwahlen.

Symbol (ks/s)

Drücken Sie die Tasten , um die Symbolrate auszuwahlen.

QAM-Typ

Drücken Sie die Tasten , um den QAM-Typ auszuwahlen.

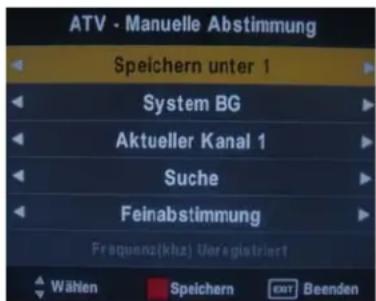

ATV (analoges Kabel-TV) - Manuelle Abstimmung

Über das Menu TV-EINSTELLUNGEN können Sie ihre Analogsgender manuell abstimmen.

Speichern unter

Drücken Sie die Tasten , um einen Sender auf einem bestimmten Programmplatz abzuspeichern.

System

Drücken Sie die Tasten , um das System auszuwahlen.

Aktueller Kanal

Zeigt die aktuelle Kanalnummer an. Drücken Sie die Tasten, um den gewünschten Kanal zur Bearbeitung auszuwahlen.

Suche

Drücken Sie die Tasten , um nach neuen Sendern zuuchen.

Feinabstimmung

Bei schlechter Empfangsqualität können Sie die Tasten drücken, um eine Feinabstimmung durchzuführen. Wenn Sie mit der manuellen Abstimmung fertig sind, drücken Sie die ROTE Taste, um die gefundenen Sender abzuspeichern.

SENDER BEARBEITEN

Drücken Sie die Tasten Auf/Ab, um die Option „Sender bearbeiten" auszuwahlen. Drücken Sie die Taste OK oder Rechts, um das Menu zu öffnen. Mithilfe der Tasten Auf/Ab konnen Sie durch das Menu blättern.

Loschen

Drücken Sie die ROTE Taste, um den markierten Sender zu löschen. Daraufhin entscheidt ein roter Kreis befindem Sendernamen.

Drücken Sie erneut die ROTE Taste, um den Löschvorgang zu bestätigen.

Drücken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Verschieben (Wahlen)

Drücken Sie die Tasten , um einen Sender auszuwahlen und anschließend die gelbe Taste, um die Verschiebungsfunktion auszuwahlen. Drücken Sie daraufhin die Tasten , um die gewünschte Position zu markieren. Drücken Sie die gelbe Taste, um diese festzulegen und abschiedeND OK, um den Sender zu verschiben.

Drücken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Uberspringen

Drücken Sie die Tasten , um einen Sender zum Überspringen zu markieren.

Drücken Sie die BLAUE Taste. Daraufhin entscheidt oben dem Sendernamen ein blaes Logo, und der Sender wird ab sofort beim Umschalten über die Tasten „Nächster/ Voriger Sender" Übersprungen.

Drucken Sie die BLAUE Taste erneut, um die Markierung und die Überspringen-Funktion aufzuheiten. Drucken Sie die Taste MENU, um ins Hauptmenu zurückzukehren.

Umbenennen (nur bei analogem Fernsehempfang)

Aktuellen Sendernamenändern

Drücken Sie die Tasten um die Option Umbenennen zu wahlen und anschließend die Tasten um den Namen zu bearbeiten. Drücken Sie die grüne Taste, die OK-Taste oder die Menutaste zur Bestätigung.

Signalinformation

Nur bei Digitalfernsehempfang. Die Signalinformationen beinhalten: Sender / Netzwerk / Modulation / Qualität / Pegel.

Cl-Informationen

Wenn Sie ein CI-Modul eingelegt haben, werden hierzu entsprechende Informationen eingeblendet.

Hinweis: Folgende Empfangsmodi bzw. Empfangskom-binationen sind möglich: ATV, DVB-C, DVB-S(S2), DVB-T, ATV und DVB-C, ATV und DVB-S(S2), ATV und DVB-T. Eine gleichzeitige Nutzung von DVB-C, DVB-S(S2) und DVB-T Programmen ist nicht möglich.

Power-Off-No-Signal-Down [Kein-Signal-Abschalt-Timer]

Wenn kein gültiges Empfangssignal erkannt wird, dann schaltet der Fernseher nach ca. 10 Minuten in den Bereitschaftsmodus (Standby).

Auto-Power-Down (Abschaltautomatik)

Spätestens 4 Stunden nach der letzten Nutzerinteraktion und/oder dem letzten Kanalwechsel wird das Fernsehgerät automatisch vom Ein-Zustand in den Bereitschaftsmodus (Standby) geschählt. Bevor die automatische Umschaltung erfolgt wird eine Warnmeldung angezeigt über deren Dialog Sie diese Funktion für weitere 4 Stunden abbrechen können.

Guide (EPG - Elektronischer Programmführer)

Sie können den elektronischen Programmführer mit der GUIDE Taste auf der Fernbedienung öffnen. Der EPG bietet Ihnen eine 7 Tage-Programmvorschau, wenn der ausgewählte Programmanbieter diese Funktion unterstützt. Sollten mehr Informationen über ein Programm vorliegen, nutzen Sieitte die Tasten und um durch die Seiten zu blättern.itte beachten Sie,dass die maximal darstellbare Anzahl von Zeichen beschränkt ist.

Favoritelisten

Wahlen Sie den gewünschten Sender aus, und drücken Sie die grüne Taste (Fav), umihn in die(Liste ihrer Lieblingssender aufzunehmen. Um einen ausgewählten Sender aus der Favoritenliste zu entfernen, wahlen Sieihn an und drücken dann die grüne Taste (Fav). Sie konnen ihre Favoritenliste über die grüne Taste (Fav) aufrufen. Für jedem Empfangsteil kann eine separate Listerverstellt werden.

Sat-Antenne einstellen

1. Wenn Sie keine fest ausgerichtete Parabolantenne für Astra 19,2^ Ost mit Universal-LNB haben, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
2. Wenn Sie eine fest ausgerichtete Parabolantenne für einen anderen Satelliten oder einen anderen als einen Universal-LNB haben, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
3. Wenn Sie eine Parabolantenne mit DiSEqC-Rotor haben und mehr als einen Satelliten empfangen möchen, müssen Sie ihre Sat-Anlage über diesen Abschnitt konfigurieren.
4. Falls Its Sat-Anlage eine DiSEqC-Umschaltbox beinhaltet, müssen Sie sie über diesen Abschnitt konfigu-rieren.

Die Installation der ersten beiden Fälle kann durch die meisten Anwender selbst vorgenommen werden. Sie müssen lediglich wollen, auf welchen Satelliten ihre Parabolantenne ausgerichtet ist und welche Art LNB sie verwendet.

Die Installationen 3 und 4 sollenn nur durch fortgeschrittene Anwender und Techniker durchgeführt werden.

Anderen Satelliten oder LNB einrichten

Wahlen Sie die Option „Satellit“, drücken Sie die Taste MENU, markieren Sie die Option „Sat-Antenne einstellen“, und drücken Sie OK. Daraufhin entscheidt das Menu „Sat-Antenne einstellen".

Mehrere Satelliten und LNBs einrichten (nur bei Mehrfach-LNBs oder Umschaltboxen)

Drucken Sie die Tasten und wahlen Sie den Satelliten, auf den ihre Parabolantenne ausgerichtet ist. Drucken Sie OK. Ein Pfeil kennzeichnet den ausgewählten Satelliten.

Drucken Sie die Taste um den Menüabschnitt für den LNB zu öffnen. Wahlen Sie ihren LNB-Typ, undnehmen Sie die entsprechenden Einstellungen vor.

Drücken Sie die Taste Exit und anschließend die Taste um den zweiten Satellten auszuwahlen.

Drucken Sie die Tasten , und wahlen Sie den zweiten Satelliten aus, auf den ihre Parabolantenne ausgerichtet ist. Drucken Sie OK. Ein Pfeil kennzeichnet den ausgewählten Satelliten.

Drucken Sie die Taste , um den Menüabschnitt für den LNB zu öffnen. Wahlen Sie ihren LNB-Typ, und behmen Sie die entsprechenden Einstellungen für den zweiten LNB und die Umschaltbox vor.

Drucken Sie die Taste Exit und anschließend die Taste

Drücken Sie die blaue Taste zweimal, um die gewählten Satelliten nach Sendern zu durchsuchen.

Nachfolgend finds Sie eine ausfuhrliche Beschreibung zur Einrichtung mehrerer Satelliten mit DiSEqC-Umschaltboxen bzw. einer DiSEqC-Rotorsteuerung. Dies sollte jedoch nur von erfahrenen Anwendern durchgefuhrt werden.

Im Hauptmenu „Sat-Antenne einstellen" finden Sie die Hauptfunktionen. Es enthalt die Satelliten, die Transponder- und die Antennen-/LNB-Parameterliste,

Satellitenliste

In der Satellitenliste finden Sie die Satellitennamen.

Satellite
001	Ku_ASTA 1H,1KR,1L..
002	Ku_HOTBIRD 6,7A,8
003	Ku_ASTA 2A,2B,2D
004	Ku_ASTA 1E,1G,3A
005	Ku_NILESAT 101, 10
006	Ku_EUTELSAT W3A
007	Ku_EUTELSAT W1
008	Ku_BADR-2,3,4/EURO

Satelliten bearbeiten

Nr. Die aktuelle Listennummer des markierten Satellitennamens. Sie können sie nicht bearbeiten.

Satellitenname: Drucken Sie die grüne Taste, um das nachfolgend beschriebene Bearbeitungsmenu zu öffnen.

Bearbeiten
Nr.	001
Satellitename	ASTRA 1H,1KR,1L... D
Richtung für Längengrad	Ost
Winkel für Längengrad	019.2
Frequenzband	Ku

Zur Bearbeitung über die Bildschirmtastatur drücken Sie die Taste.

Drücken Sie im Eingabefeld die Taste ▲▼▲, und wahlen Sie die gewündsten Zeichen mit OK aus.

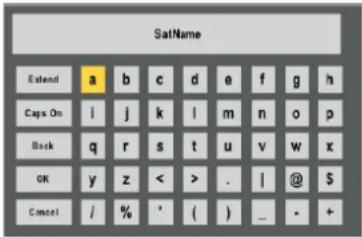

Eingabefeld [Bildschirmtastatur]

Erweitert: Erweiterter Zeichensatz

Betitelung: Umschaltung Groß-/Kleinbuchstaben. Drukken Sie OK, um sie auszuwahlen.

Zurück: Zeichen loschen. Drücken Sie OK zur Bestätigung.

OK: Speichert den Satellitennamen, und kehrt in das Bearbeitungsmenu zurück.

Abbrechen: Kehrt sofort in das Bearbeitungsmenu zurück.

Richtung für Längengrad: Zur Positionsbestimmung des Satelliten. Drücken Sie die Richtungstasten , um zwischen West und Ost auszuwahlen.

Winkel für Längengrad: Geben Sie den Längengrad ein.
Drücken Sie die Tasten , um den Längengrad des Satelliten einzugeben.

Frequenzband: Frequenzbandauswahl. Drücken Sie zur Auswahl.

Satelliten loschen

Drücken Sie die gelbe Taste. Daraufhin entscheidt ein Bestätigungsmenu. Drücken Sie OK zum Löschen.

Satelliten hinzufugen

Drücken Sie die ROTE Taste, um das Menu zum Hinzufugen aufzurufen.

Nr.: Dies ist die Positionsnummer in der Liste. Sie können sie nicht bearbeiten.

Eingaben und Einstellungen sind wie im voran gegangen Abschnitt beschreiben vor zunehmen. Zum Abschluss mit OK Taste speichern oder mit Exit Taste abbrechen.

Es wird automatisch eine neue Positionsummer für den hinzugeführten Satellit vergeben.

Transponderliste

Thesee Liste enthalt die Transponder des ausgewählten Satelliten.

Transponder

001 10744 H 22000

002 10773 H 22000

003 10832 H 22000

004 10862 H 22000

005 10921 H 22000

006 11023 H 22000

007 11171 H 22000

Transponder bearbeiten

Drücken Sie die grüne Taste, um das Transponder-Bearbeitungsmenu zu öffnen.

Bearbeiten
Transponder	001
Frequenz(khz)	10744
Symbol (ks/s)	22000
Polarität	H

Nr. Dies ist die Positionsummer in der Liste. Sie können sie nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequency ein.

Symbol (ks/s): Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertikal) ein.

Transponder loschen

Drücken Sie die gelbe Taste. Daraufhin entscheidt ein Bestätigungsmenu. Drücken Sie OK zum Löschen.

Transponder hinzufugen

Drücken Sie die ROTE Taste, um das Menu zum Hinzufugen von Transpondern aufzurufen.

Hinzufügen
Transponder	084
Frequenz(khz)	10744
Symbol (ks/s)	22000
Polarität	H

Nr. Sie können thesees Feld nicht bearbeiten.

Frequenz: Stellen Sie die Downlink-Frequency ein.

Symbol (ks/s): Stellen Sie die Symbolrate ein.

Polarität: Stellen Sie die Polarität (Horizontal oder Vertikal) ein.

Beschreibung der Antennenparameter

Markieren Sie den LNB-Typ, und drücken Sie die Tasten oder OK, um das Untermenü zur Einrichtung der Parameter aufzurufen.

LNB-Speisung: Stromversorgung zur Umschaltung der Polarisation. Drücken Sie , und wahlen Sie Ein oder Aus.
Ein: Zum Empfang von horizontal bzw. vertical polarisierten Sendungen.

Aus: Stromversorgung aus.

22KHz: Das Umschaltsignal des LO- bzw. DS-Umschalters. Hierzu müssen Sie eine Umschaltbox installiert haben, die ein 22-KHz-Signal unterstützen. Drücken Sie

zur Auswahl zwischen Autom./Ein/Aus.

Autom.: Erzeugt das 22-KHz-Signal zur Steuerung der Umschaltbox automatisch.
Ein/Aus: Manuelle Steuerung der Umschaltbox.

Toneburst: Für Doppel-Umschaltboxen (hierzu ist eine entsprechende Umschaltbox erforderlich). Drücken Sie , um eine der Optionen Burst A/Burst B/Ohne auszuwahlen.

Burst A/Burst B: Zum manuellen Umschalten zwischen dem Satelliten A und dem Satelliten B.

DiSEqC1.0: Wahlen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Drücken Sie zur Auswahl zwischen LNB1/ LNB2/ LNB3/LNB4/ Ohne.

LNB1/LNB2/LNB3/LNB4: Entspricht je einem Satelliten. Nach der Auswahl erscheidt die entsprechende Liste in der Satellitenliste.

DiSEqC 1.1: Wahlen Sie eine Umschaltbox aus (diese muss das DiSEqC 1.0-Protokoll unterstützen). Die Geräte müssen das DiSEqC 1.1-Protokoll unterstützen. Die meisten Geräte können 16 LNBs ansteuern. Drücken Sie zur Auswahl zwischen LNB1-LBN16/Ohne.

LNB 1-LNB 16: Entspricht je einem Satelliten. Nach der Auswahr entscheidt die entsprechende Beste in der Satellitenliste.

Motor: Zur Steuerung eines Antennenrotors (das Gerät des Benutzers muss das DiSEqC1.2- oder DiSEqC1.3-Protokoll unterstützen). Drücken Sie die Tasten Links/ Rechts zur Auswahl zwischen DiSEqC1.2/ DiSEqC1.3/ Ohne.

DiSEqC1.2: Wähtd das DiSEqC1.2-Protokoll.

DiSEqC1.3: Wähtd das DiSEqC1.3-Protokoll.

Für Rotoren wahren Sie „DiSEqC1.2", siehe auch die Bedienungsanleitung des Motors.

Drücken Sie die ROTE Taste, um das Menu „Maximalpositionen" aufzurufen.

Drücken Sie OK, um das Menu „Position festlegen" zu öffnen.

Fortlaufend drehen: Steuert die Drehrichtigung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Maximum West: Die aktuelle Position wird als Maximalwert für die Drehung nach Westen festgelegt.

Maximum Ost: Die aktuelle Position wird als Maximalwert für die Drehung nach Osten festgelegt.

Gehe zu Referenz: Stellt die Werkseinstellungen wieder her.

Maximalpositionen deaktivieren: Annulliert die gegenwartig festgelegten Grenzwerte.

Position festlegen
Autom. bewegen	STOP
Fortlaufend drehen	STOP
Schrittweise drehen	STOP
Position speichern
Gehe zu Position
Gehe zu Referenz

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition. die von „DiSEqC1.3" für den Rotor vorgegeben ist.

Drücken Sie die ROTE Taste, um das Menu ..Maximalpositionen" aufzurufen. Wahlen Sie die Option .DiSEqC1.3" für den Motor und stellen Sie im Menu ..Maximalpositionen" dieselben Werte ein.

019.2EKU_ASTRALH1KRI.La)
LNB-Typ	09750/10750
LNB-Speisung	Ein
22KHz	Autom.
Toneburst	Ohne
DISEqC1.0	Ohne
DISEqC1.1	Ohne
Motor	DiSEqC1.3

Drücken Sie die GRÜNE Taste, um das Menu „Standort festlegen" zu öffnen.

Standort festlegen
Position	Δ	Manual
Richtung für Längengrad		Ost
Winkel für Längengrad		000.0
Richtung für Breitengrad		Norden
Winkel für Breitengrad		000.0

Position: Wahlen Sie ihren exakten oder nachstgelegenen Standort aus. Falls kein geeigneter Standort erscheint, wahlen Sie die benutzerdefinierte Einstellung.

Richtung für Längengrad: Wahlen Sie die Richtung des Längengrads West oder Ost.

Winkel für Längengrad: Winkel für Längengrad: Geben Sie den Längengrad Ihr's Standortes ein.

Richtung fur Breitengrad: Wahlen Sie die Richtung des Breitengrads Nord oder Süd.

Winkel für Breitengrad: Geben Sie den Breitengrad Ihr's Standortes ein.

Drücken Sie OK, um das Menu „Position festlegen" zu öffnen.

Position festlegen
Autom. bewegen	STOP
Fortlaufend drehen	STOP
Schrittweise drehen	STOP
Position speichern
Gehe zu Position
Gehe zu Referenz

Autom. Bewegen: Automatische Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Fortlaufend drehen: Manuelle Drehung ost- oder westwärts, um die polare Achse entsprechend auszurichten.

Schrittweise drehen: Dreht die Antenne ost- oder westwärts bei fester schrittweiser Rotation der polaren Achse.

Position speichern: Speichert den aktuellen Drehwinkel um die polare Achse.

Gehe zu Position: Dreht die Antenne in die zuvor gespeicherte Position.

Gehe zu Referenz: Dreht die Antenne automatisch auf die Standardposition.

Gehe zu X: Berechnung anhand der eingegebenen Parameter. Berechnet die Satellitenposition anhand des Standortes.

Dadurch wird die Antenne in die richtige Position bewegt.

Menu „Suchen“

Sind alle Parameter eingestellt, drücken Sie die BLAUE Taste, um das Menu zur Sendersuche aufzurufen.

Suchart: Wahlen Sie zwischen Standard, Blindsuche oder Netzwerk.

Standard: Standardschfungtion.

Blindsuche: Durchsucht alle Sender nach den LNB-Einstellungen. [These Suche dauertrecht lang,findet aber alle verfügbaren und ggf. auch neue Sender.]

Netzwerk: Durchsucht den ausgewählten LNB und Satelliten nach werkseitig vorprogrammierten Kanälen. (These Sache ist diechnellste.)

Senderart: Unverschlusselt oder Alles (unverschlusselt und verschlusselt)

Dienstart: DTV (DVB TV), Radio (DVB Radio) oder beides DTV & Radio

Polarisierung: Die Polarisation des LNB: H (horizontal), V (vertical) oder Autom. [je nachdem, wie der LNB instal-liert ist].

Menüeinstellungen

Menu Bild

Bildmodus: Wahlen Sie eine der Optionen Standard, Dynamisch, Benutzerdefiniert und Weich.

Hinweis: Die Optionen Kontrast, Helligkeit und Scharf sind nur einstellbar, sofern Sie die benutzerdefinierte Einstellung verwenden.

Krontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Scharfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sieihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie den Farbton ein (nur für die Fernsehnorm NTSC).

Farbtemperatur: Wahlen Sie eine der Optionen Mittel, Kalt, Benutzerdefiniert und Warm.

Rot: Zum Einstellen der roten Farbe im Bild.

Grun: Zum Einstellen der grünen Farbe im Bild.

Blau: Zum Einstellen der blauen Farbe im Bild.

Seitenverhältnis: Wahlen Sie eine der Optionen Auto, 4:3, 16:9, Zoom1, Zoom2 und Panorama.

Rauschunterrückung: Wahlen Sie eine Rauschunterdrückung: Aus, Gering, Mittel und Hoch.

Menu TON

Soundmodus: Hier können Sie zwischen folgenden Optionen wahren: Standard, Musik, Film, Sport und Benutzer-definiert.

Hohen (konnen nur im benutzerdefinierten Soundmodus eingestellt werden.) Zum Einstellen der relativen Intensitäten der hohenen Frenquenzen.

Bässe (konnen nur im benutzderdefinierten Soundmodus eingestellt werden.) Zum Einstellen der relativen Intensitäten der tieferen Frenzen.

Balance: Hier konnen Sie das Verhältnis zwischen dem linken und rechten Laatsprecher einstellen beziehungsweise den linken oder rechten Laatsprecher ausschalten.

Autom. Lautstärke: Diese Funktion regelt die Lautstärke nach dem Einsatz des Fernsehers automatisch. Die Funktion wird über die Option „Ein" aktiviert.

Surround-Sound: Wahlen Sie eine der Optionen „Ein" bzw. „Aus", um die Raumklangfunktion aus- oder einzuschalten.

Menu EXTRAS

Ausschalt-Timer: Hier konnen Sie die Wartezeit zum Ausschalten zwischen den folgenden Werten wahren: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus.

PC-Einstellungen [nur bei ausgewählter Signalquelle PC anwahlbar]: Drücken Sie die Taste OK, um das Untermenu zum Einstellen der horizontalen sowie vertikalien Bildposition und -Phase zu öffnen.

Um die Parameter automatisch einstellen zu halten, wahlen Sie die entsprechende Option mit den Tasten Auf/ Ab aus und drucken OK.

Menu OPTIONEN

OSD-Sprache: Hierüber konnen Sie die Sprache der Bildschirmmenus einstellen.

Synchronsprache (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wahlen Sie die gewünschte Synchronsprache. Die Verfügbarkeit dieser Funktion hangt vom eingestelltten Sender ab.

Untertitelsprache (kann nur bei digitalem Fernsehempfang ausgewählt werden): Wahlen Sie die gewünschte Untertitelsprache. Die Verfügbarkeit dieser Funktion hangt vom eingestelltener Sender ab.

Menu-Anzeigedauer: Hier legen Sie fest, wie lange das Bildschirmmenü eingeblendet bleiben soll: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.

Land: Die Voreinstellung lautet Deutschland, Sie können dieser Wert aber über die automatische Sendersuche bearbeiten.

Wert zurücksetzen: Drücken Sie die Taste OK, um die worksbeitig voreingestellt den Standardwerte wiederherzustellen.

Menu SPERRE

Um das Menu „Sperre" zu öffnen, müssen Sie das Kennwort eingeben. Das Standardkennwort lautet 0000. Im Menu selbst können Sie das Kennwort durch ein eigenesändern.

System sperren: Schaltet die Systemsperre ein bzw. aus. Bei gewähler Option EIN werden die Einstellungen unter den Optionen „Sender sperren", „Kindersicherung" und „Hotel-Einstellungen" aktiviert und wirksam.

Kennwort festlegen: Wenn Sie das Kennwort bereits geändert haben, müssen Sie das aktuelle Kennwort eingeben.

Altes Kennwort: Geben Sie das aktuelle Kennwort ein.

Neues Kennwort: Geben Sie das neue Kennwort ein.

Neues Kennwort wiederholen: Geben Sie das neue Kennwort ein.

Die Sendersperre dient zum Sperren ausgewählter Sonder. Wahlen Sie mithilfe der Tasten ▲▼ den gewünschten Sender aus, und drücken Sie die GRÜNE Taste auf der Fernbedienung, umihn zu sperren. Möchten Sie einen

gespernten Sender wieder freischalten, wahlen Sie diesen an und drucken die GRÜNE Taste.

Hinweis: Um gesperste Sender führen zu können, müssen Sie Ihr Kennwort eingeben.

Die Kindersicherung sperrt Sendungen anhand ihrer Klassifizierung. These Funktion muss vom DTV-Sender unterszt werden.

Hotel-Einstellungen: Öffnet das Menu „Hotel-Einstellungen".

Hotelbetrieb

Verhindert den Zugriff auf bestimmte Menus und begrenzt die Maximallautstärke. Sperr die Menus „Bild" und „Signalquelle".

Hotelsperre: Drucken Sie die Tasten / , um die Option „Hotelsperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN, sind die folgenden Optionen, mit Ausnahme der Option „Sperre aufheben", alle verfügbar:

Sender sperren: Drucken Sie die Tasten / , um die Option „Sender sperren" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN werden die Optionen zur Einstellung des Fernsehers nicht mehr im Hauptmenü angezeigt.

Signaluelle festlegen: Drucken Sie die Tasten / , um die Option „Signaluelle festlegen" auszuwahlen, und drucken Sie , um eine Signaluelle oder die Option AUS zu wahren. Über diese Funktion konnen Sie die Signaluelle (DVB/Kabel/Satellit/ATV/SCART/AV/YPB-PR/PC/HDMI1/HDMI2/HDMI3/USB) bestimmen, die beim Einsatzen ausgewählt sein soll. Sie ist solange verfügbar, bis Sie eine andere Signaluelle einstellen oder die Funktion deaktivieren (AUS).

Bildspere: Drucken Sie die Tasten / , um die Option „Bildspere" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN werden die Optionen des Bildmenü nicht mehr im Hauptmenu angezeigt.

Tastensperre: Drucken Sie die Tasten / , um die Option „Tastensperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewählter Option EIN werden die Tasten TV/AV/ Menu/CH+/CH-/VOL+/VOL am Bedienfeld des Gerätes gespeppt.

Max. Lautstärke: Drücken Sie die Tasten / , um die gewünschte maximale Lautstärke auszuwahlen, und drücken Sie , um diese einzustellen. Daraufhin über-schreiben die Ausgangslautstärke niemals den eingestellen Ten Maximalwert.

Signalquelle sperren: Drücken Sie die Tasten / , um die Option „Signalquelle sperren" auszuwahlen, und drücken Sie die Taste OK, um das Menu zu aktivieren. Drücken Sie die Taste , und wahren Sie zwischen den Optionen EIN und AUS. Alle Signalquellen, die Sie mit EIN markieren, erscheinen nicht mehr im Menu zur Auswahl der Signalquelle.

Sperre aufheiten: Drücken Sie die Tasten / , um die Option „Sperre aufheiten" auszuwahlen, und drücken Sie die Taste , um sie zu aktivieren. Daraufhin werden alle Hotel-Einstellungen solange deaktiviert, bis Sie die Hotelsperre erneut einschalten.

Datumbank exportieren und importieren: Sie können die Einstellungen der Menüs Bild, Ton, Optionen, Sperre und Hotel von einem Fernsehgerät auf ein anderes kopieren, um alle Geräte greichermaßen einzurichten.

So exportieren Sie die Einstellungen in eine Datenbank-Export. Drucken Sie die Taste. Nach erfolgreichem Export erscheidt die Nachricht "Export OK".

So importieren Sie die Datei auf einen anderen SEG Valencia: Schlieben Sie den Speicherstick, der die Datei enthalt, an den Anschluss USB 1 des neuen Fernsehers an. Wahlen Sie die Option „ Datenbankimport". Druken Sie die Taste . Nach Beendigung schaltet sich der Fernseher automatisch aus. Nachdem Sieihn wieder eingeschaltet haben, ist er bereits wie der ersten Fernseher konfiguriert.

Schnellstart-Sperre: Drucken Sie die Tasten / , um die Option „Schnellstart-Sperre" auszuwahlen, und drucken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewährter Option EIN ist die Funktion der Taste QUICK START auf der Fernbedienung deaktiviert.

Menüspere: Drücken Sie die Tasten / , um die Option „Menüspere" auszuwahlen, und drücken Sie , um zwischen den Option EIN oder AUS auszuwahlen. Bei gewählter Option EIN werden alle Untermenüs, mit Ausnahme des Menü „Sperren", nicht mehr im Hauptmenu angezeigt.

Multimediafunktionen

Bedienung - Grundlagen

1. Drücken Sie die Taste SOURCE auf der Fernbedienung, um das Menu zur Auswahl der Signalquelle einzublenden Wahlen Sie mit den Tasten die Signalquelle USB aus, und drücken Sie die Taste OK, um das Multimediau zu öffnen (siehe folgende Abbildung).

1. Schlieben Sie ein USB-Speichergerät an. Daraufhin erscheint der Gerätname am Bildschirm.

Informationen zum USB-Gerät

3]. Drücken Sie die Tasten und wahlen Sie die Art der auf dem USB-Gerät abgelegten Dateien (FOTO, MUSIK, FILM, TEXT) aus, die Sie abspielen möhen.

Drücken Sie die Tasten / / / zur Auswahr, und drücken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drücken Sie die Taste um die Dateien in Vollbildansicht abzuspielen. Drücken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenu unter am Bildschirm einzublenden, oder drücken Sie die Taste um zur Dateiliste zurückzukehren.

1. Foto

Fotos detrachten

Drücken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Wiederholen: Wahlen Sie eine der Wiederholfkunften Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Abspielliste: Zeigt die Wiedergabeliste an, aus der Sie das gewünschte Foto auswahlen können.

Info: Zeigt Informationen zur aktuellen Datei an.

Drehen: Dreht das Foto gegen bzw. im Uhrzeigersinn.

Vergroßern/Verkleinern: Vergroßert bzw. verkleinert die Ansicht.

Ansicht verschiben: Verschiebt den vergroßerten Bild-ausschnitt.

2. Musik

Musik abspielen

Drücken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Drücken Sie die Tasten / , um die gewünschte Musik auszuwahlen und anschließend die Taste OK, um sie abzuspielen.

Wiederholen: Wahlen Sie eine der Wiederholfkunften Repeat All (Alles wiederholen), Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Suche: Spielt die Musik ab der festgelegten Spielzeit ab.

Drucken Sie die Taste OK, um die Zeittabelle einzublenden und wahlen Sie mithilfe der Tasten 0 Wiedergabeposition. Geben Sie die Zeit mit den Zifferntasten auf der Fernbedienung ein. Wahlen Sie anschliebend OK", und drucken Sie die Taste OK, um die Suche zu starten.

Bildschirmschoner: Drücken Sie die BLAUE Taste, um den Bildschirmschoner zu aktivieren. Drücken Sie eine beliebige Taste, umihn zu beenden.

3. Film

Filme abspielen

Drücken Sie die Tasten / , um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Wiederholen: Wahlen Sie eine der Wiederholfkunften Repeat All [Alles wiederholen], Repeat 1 (Aktuelles wiederholen) und Repeat None (Aus).

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films zur Wiedergabe fest. Punkt A ist der Anfang des Abschnitts, Punkt B das Ende des gewünschten Abschnitts. Drucken Sie OK zum Abbrechen.

Abspielliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Filmdatei an.

Zeitlupe: Gibt den Film in Zeitlupe wieder. Drücken Sie T, umihn wieder mit normaler Geschwindigkeit abzuspielen.

Einzelbild: Springen Sie mit dieser Option schnell durch den Film.

Suche: Spiel den Film ab der festgelegten Spielzeit ab.

Vergroßern/Verkleinern: Vergroßert bzw. verkleinert die Ansicht.

Bildseitenverhältnis: Hier stellen Sie das Seitenverhältnis des dargestellen Bildes ein.

Ansicht verschieben: Verschiebt den vergroßerten Film-ausschnitt.

4.Text

Textdateien anzeigen

Drücken Sie die Tasten um die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Vorige/nachste Seite: Springt zur vorgen bzw. nachsten Seite.

Voriges/Nachstes: Springt zur vorgen bzw. nachsten Datei.

Stopp: Beendet das automatische Weiterblättern der Seite.

D

Musik: Zum Abspielen bzw. vorübergehenden Anhalten einer Hintergrundmusik.

Abspielliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Textdatei an.

Fehler eingrenzen und beheben

Auftretende Probleme konnen Sie anhand der folgenden Tabelle eingrenzen und losen:

SYMPTOM LösUNG
Kein Bild, kein Ton	Stellen Sie safer, dass der Fernseher richtig angeschlossen ist. Überprüfen Sie, ob der Fernseher mit einer Funktionierenden Steckdose verbunden ist. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild Schalten Sie den Fernseher	her ein. Überprüufen Sie alle Kabelverbindungen. Stellen Sie safer, dass die Anteine bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwahlen. Schalten Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe	Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren. Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fortbesteht. Drücken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmen Sen-dern	Stellen Sie safer, dass Sie den richtig Sonder eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmen-Sendern	Sehen Sie nach, ob das Problem bei anderen Sendern ebenfalls besteht. Wahren Sie die geeignete Fernsehnorm, und überprüufen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilder	Stellen Sie safer, dass die Anteine richtig angeschlossen ist. Stellen Sie safer, dass die Anteine intakt ist. Versuchen Sie, die Anteine anders auszurichten oder an einem anderen Ort aufzustellen.

Falls keiner der o.a. Lösungsansätze Hilfe verschaftt, schalten Sie den Fernseher aus und anschließend wieder ein. Soltte dies auch nicht helfen, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursachen kann.

TECHNISCHE DATEN

Die technischen Daten Ihres Fernsehgerätes konnen von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zu ändern.

Technische Spezifikationen des Fernsehgerätes

Fernsehnorm PAL/BG/DK/L/L'
Tonübertragungsnorm BG/DK/I
Bildschirmgroße 26" [Bildschirm] mdiagonale)
Auflösung 1920 x 1080 Pixel (RGB)
Antenneneingang 75 Ohm (unsymmetrisch)
Audio-Ausgangsleistung 2 x 6 W
Stromversorgung 100 - 240 V~	50/60 Hz
Leistungsaufnahme < 35 W
Leistungsaufnahme bei Standby	< 1 W
Gewicht	6.7 kg

Technische Daten der Fernbedienung

Typ	Infrarot
Reichweite 5m
Empfangswinkel	30° (horizontal)
Batterien	2 x 1,5V, GroßBe AAA
Abmessungen	48 x 193 x 20 mm
Gewicht	120 Gramm (ohne Batterien)

Wandmontage

1. Zuerst,müssen Sie den Standfuabmontieren.Legen Sie den Fernseher flach auf eine gepolsterede Unterlage.
2. Entfernen Sie die vierSchrauben auf der Rückseite des Fernsehers, um das noch befestigte Teil des Standfußes zu halten.
3. Entfernen Sie den Standfuß und die Schrauben, und verwahren Sie alles an einem sicheren Ort.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 100 x 100mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehör).

4 Befestigungsschrauben, GröBe MB4 x 20

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass diesen Produkt nicht über den Hausmull entsorgt werden darf. Sie sind für das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um Herauszufunden, wo Sie das Produkt recyclen können, wenden Sie sich an ihre ortliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmull entsorgt und an dafür eingerichteten Sammelstellen abgegeben werden müssen.

Falls die Batterie bzw. der Akku einen hoheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthalt, müssen unter dem durchgestrichenen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und halten, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an ihre Müllabfuhr, die städtischen Recycling-Stellen oder an ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2:2006 EN61000-3-

3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: [phone]

Fax: +49[0]6835 92350-500

DE

0180/3734000

Festet2preis, 0.09 Euro / Min. Mobilfundkpreis max. 0.42 Euro, as-ide.de

e erer e

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschienen haben und wünschen ihren viel Späß mit demsem Produkt. Die Fertigung von begleiteten Geräten ist ein komplexer Vorgang, die wir durch stände qualitätstichten. Für den Garantie für die Dauer von 2 Jahren ab Kauftdatum nach den nachfolgenden Bedingungen:

eannnne nnnnne ennnnne eannnnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne ennnnne

1. Die von uns gewähre Herstellergarantie hat nur Gültigkeit für den privaten Ge

2. Die Garantiedauer beaed 2 Jahre ab Kaufdatum

3. Wahrend der Garantieduar umfasst die Kostenhose Leistung nach unserer Wahl die insandsetzung Ihres Gerätes oder den Austrausch gegen ein gleichwertiges Gerät,

aen ane ananen ane anane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane ane anee

nne nnnnne nee nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnnee

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

Festmetzpreis 0,09 Euro / Min. Mobilitark-preis max 0,42 Euro, as idel

oder per E-mail:

wainweislen, senden Sie uns in be in dem Fall den gesamten Verpackunginnahlt AV-Kabel usw.)

1. Die Garantie umfasst keine weiteregehende Haftung unseresits insbesondere

dukthafungsgeset, wird hierdurch nicht eingeschaankt oder ausgeschlossen.

1. Die Retourenkarte fullen Sieitte wie folgt aus:

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses

Holchen Geraten ist ein komplexer Vorgang, den wir durch standardige Qualitätskontrolle zu begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten.Für

Garantie fur die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingung

---

1. These Garantie berührt nicht den gesetzlichen Gewährleistungsansprüche als Verzinsungen, die Wertfähige Dienstpreis- und Wertpapiere aus dem Gesellschaften erfasst.

gewährte Herstellergarantie nicht eingeschrankt.

1. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den p

brauch des Gerätes und innerhalb der Bundesrepublik Österreich.

1. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.

2. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die

des Gerätes innerhalb der Bundesrepublik Österreich.

1. Mochten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grund

satzlich, sich zunachst mit unserer Hotline in Verbindung zu setzen. Dort wird man dem welt-knownen mit lichen abhängen, welche Ergebnis zur konservativ

man dann gemeinsam mit Ihn abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

• bei übermaniger Nutzung, insbesondere bei anderer als privater Nutzung bei Minderheiten der Federalrechte

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

AT

m : x = 1 或 3x + 4y + 1 = 0

each per 100

oder schreiben Sie uns

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

sertronics

1. Von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauscher Componenten.

Herstellergarantie

Wir freiuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen ihren viel Spass mit diesen Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch kein wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennen eine berechtigte Beanstandung haben, gewahren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf der Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschrankt.

2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz.

3. Die Garantietiedauer beträgt 2 Jahre ab Kaufdatum.

4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät,

die bei uns anfallenden Arbeitslohnne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Schweiz.

1. Mochten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunachst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam

werden.

• wenn Typenschild und / oder Seriennummer entfernt wurden.

CH 043 5080107

Unsere Hotline erreichen Sie unter der folgenden Servicenummer: 043 5080107

Sertronics AG
Fegistrasse 5

CH-8957 Spreitenbach

sertronics

Contents

Schmid Electronics GmbH

In Durrfeldslach 3

Schmid Electronics GmbH

In Durrfeldslach 3

CH - 8957 Spreitenbach

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

CH - 8957 Spreitenbach
