Valencia - Televisore SEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	TV LED
Marca	SEG
Modello	Valencia
Dimensioni dello schermo	26 pollici (diagonale)
Risoluzione	1920 x 1080 pixel (Full HD)
Sistema TV	PAL BG/DK/LL'
Potenza audio	2 x 6 W
Alimentazione	100-240 V, 50/60 Hz
Consumo elettrico	< 35 W (acceso), < 1 W (standby)
Peso	6,7 kg
Connettori	HDMI (3), USB (1), VGA, Scart, YPbPr, AV, uscita audio coassiale, antenna RF, ingresso satellite LNB, cuffie
Ricezione TV	DTT (DVB-T), cavo digitale (DVB-C), satellite (DVB-S/S2), analogico (ATV)

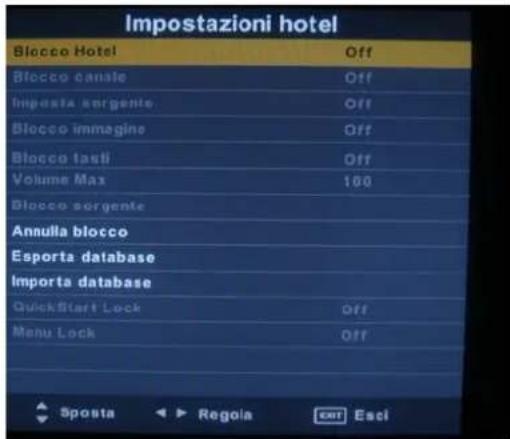

Funzioni principali	EPG, lista preferiti, modalità hotel, controllo genitori, televideo, multimediale USB (foto, musica, video, testo), registrazione USB (PVR)
Montaggio a parete	Standard VESA 100 x 100 mm
Garanzia del produttore	2 anni (Svizzera)
Manutenzione e pulizia	Panno morbido e asciutto; non usare solventi
Sicurezza	Spegnimento automatico dopo assenza segnale (10 min) o inattività (4 h); blocco bambini; modalità hotel
Accessori inclusi	Telecomando, pile (2x AAA), supporto, cavo AV, guida rapida

Domande frequenti - Valencia SEG

Come posso collegare la mia console di gioco al televisore?

Utilizzare un cavo HDMI (consigliato) o un cavo Scart. Collegarlo a una delle porte HDMI o Scart sul retro del televisore, quindi premere il tasto SOURCE del telecomando per selezionare l'ingresso corrispondente.

Perché l'immagine è assente su alcuni canali?

Verificare che il canale sia selezionato correttamente. Se il problema persiste, effettuare una ricerca automatica dei canali dal menu IMPOSTAZIONI TV. Assicurarsi inoltre che l'antenna sia ben collegata e orientata.

Come leggere file da una chiavetta USB?

Inserire la chiavetta USB nella porta USB sul retro del televisore. Premere SOURCE, selezionare USB, quindi scegliere il tipo di file (Foto, Musica, Video o Testo) dal menu multimediale. Usare le frecce per navigare e OK per avviare la riproduzione.

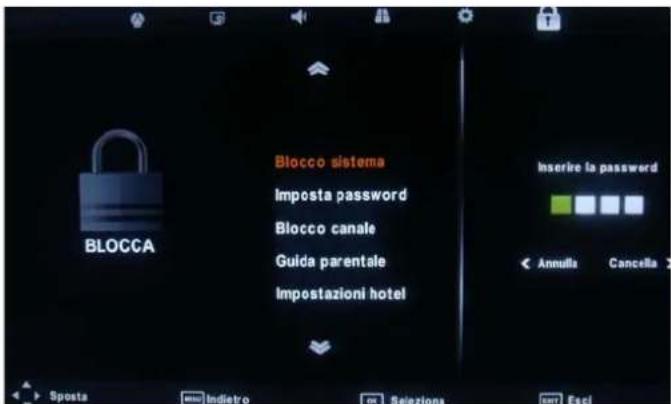

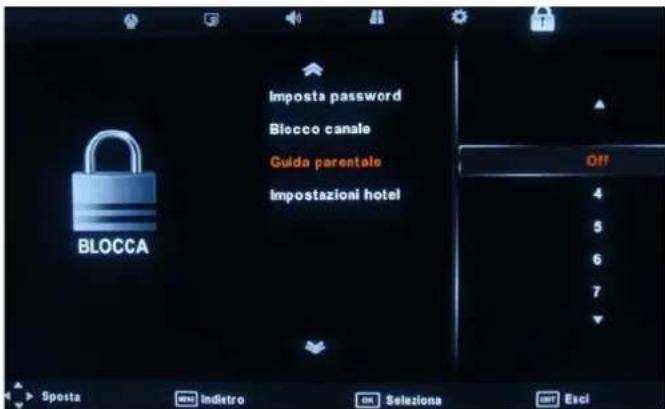

Come attivare il controllo genitori?

Premere MENU, andare su BLOCCO. Inserire la password predefinita 0000. Attivare Blocca sistema, quindi selezionare Controllo genitori per bloccare i programmi in base alla classificazione.

Cosa fare se il telecomando non funziona?

Verificare che le pile siano inserite correttamente (rispettare la polarità) e che non siano scariche. Assicurarsi che nessun ostacolo blocchi il segnale tra il telecomando e il televisore, e che si sia a meno di 6 metri e in un angolo di 30°.

Come posso installare un'antenna parabolica?

Collegare il cavo dell'antenna al connettore SAT LNB sul retro. Successivamente, andare nel menu IMPOSTAZIONI TV, selezionare Configurazione antenna, quindi scegliere il proprio satellite (predefinito Astra 19.2°E). Seguire le istruzioni a schermo per regolare il LNB e avviare la ricerca.

Perché il televisore si spegne da solo?

Ciò potrebbe essere dovuto alla funzione Spegnimento automatico che mette il televisore in standby dopo 4 ore di inattività. È possibile disattivare questa opzione nel menu EXTRA > Standby automatico.

Come pulire lo schermo senza danneggiarlo?

Utilizzare un panno morbido e asciutto (preferibilmente in microfibra). Non applicare mai liquido direttamente sullo schermo. Per le macchie ostinate, inumidire leggermente il panno con acqua o un detergente delicato diluito, quindi strofinare delicatamente.

Posso usare il televisore come monitor del computer?

Sì, collegare il PC tramite un cavo VGA o HDMI. Se si utilizza il VGA, collegare anche il cavo audio del PC (mini-jack) all'ingresso PC-IN del televisore. Selezionare quindi la sorgente PC o HDMI tramite il tasto SOURCE.

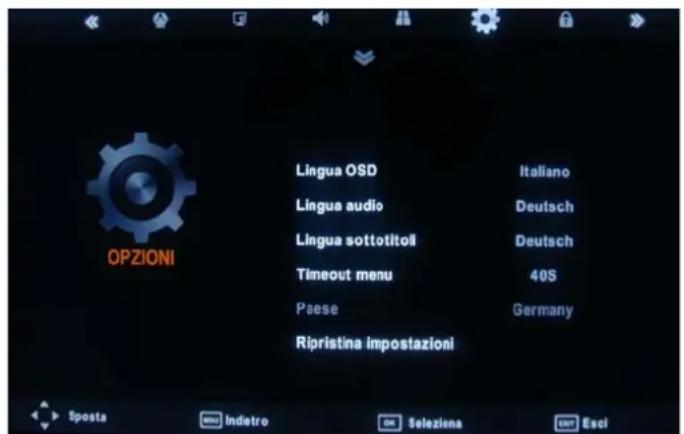

Come ripristinare il televisore alle impostazioni di fabbrica?

Andare nel menu OPZIONI, selezionare Ripristina impostazioni (Restore Setting) e confermare con OK. Il televisore si riavvierà con le impostazioni predefinite.

MANUALE UTENTE Valencia SEG

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

aerere aee eae eraree eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae e ae

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e ee

INFORMAZIONI SULLA SICUREZZA 3

Avviso sulle cuffie 4

Dove installare 4

Schemo LED. 4

Dispositivo e accessori . 5

Introduzione 5

Veduta anteriore. 5

Telecomando 6

Istruzioni per il telecomando in modalità TV. 6

Istruzioni per il telecomando in modalità DTV/USB 7

Istruzioni per il telecomando in modalità TELETEXT 8

Installazione delle batterie nel telecomando 9

Collegamento dell'antenna 9

Connessione dell'antenna TV 9

Collegamento di dispositivi esterni 9

Cavo HDMI 9

Cavo SCART 9

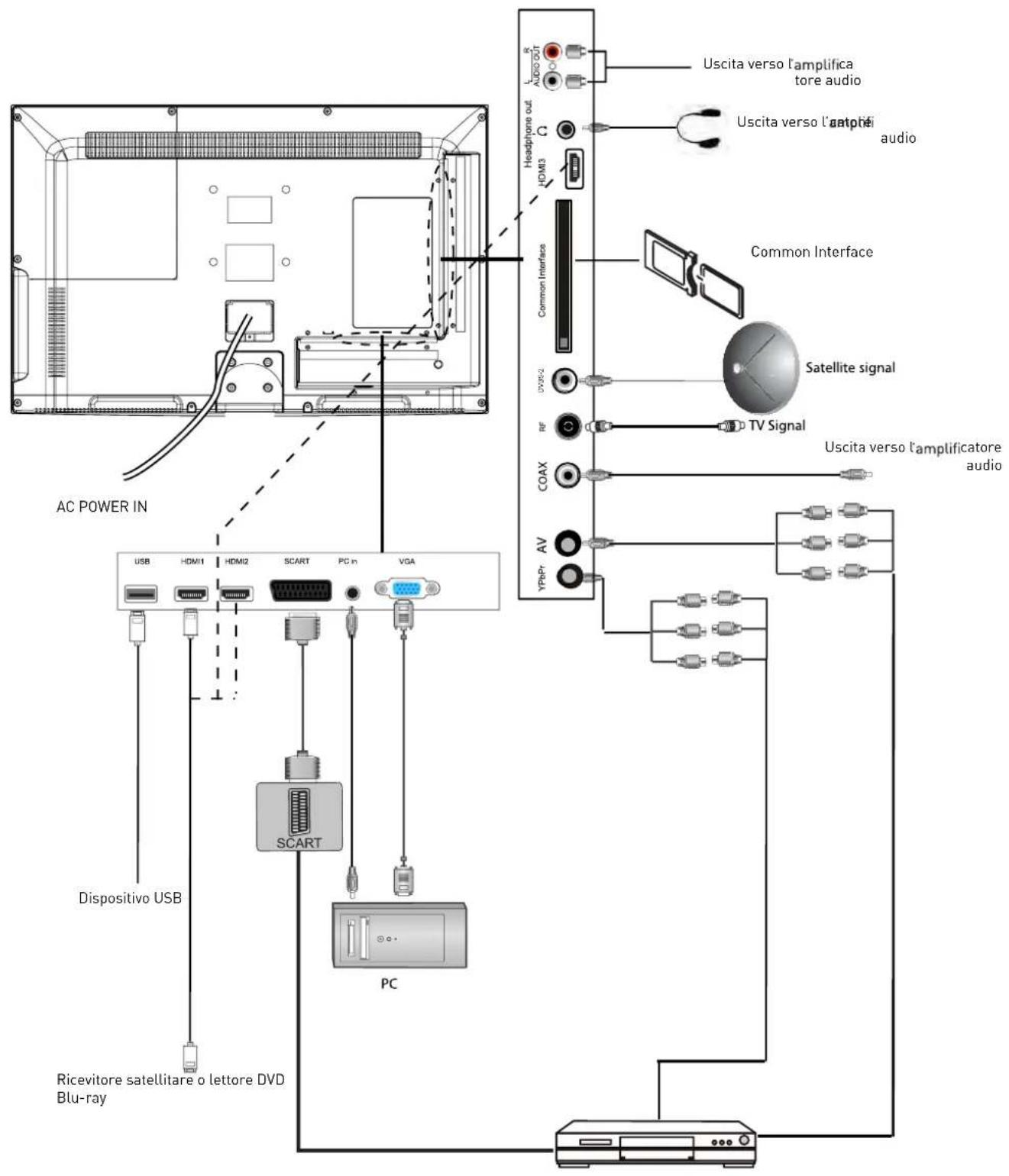

Cavo VGA 9

COLLEGAMENTI 11

Collegamento PC. 11

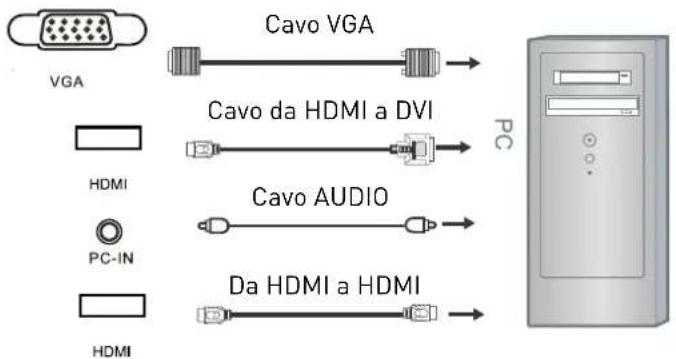

Collegamento al PC tramite VGA, HDMI 11

Collgamento all'antenna satellitale 11

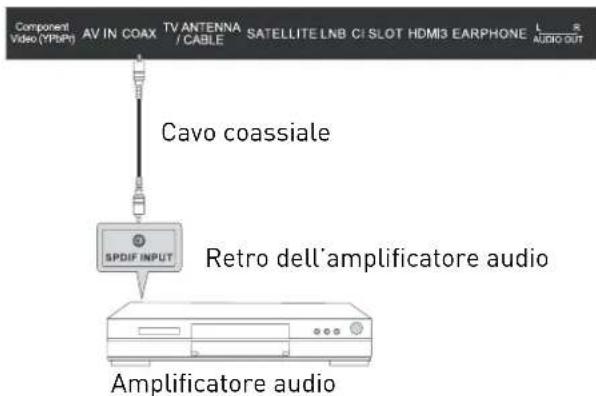

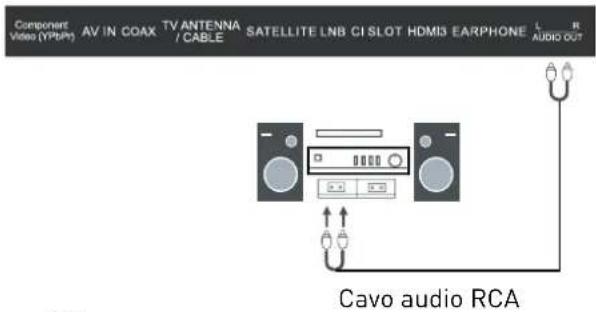

Collegamento a un impianto audio 12

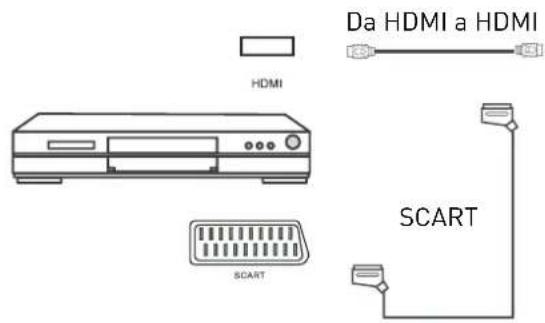

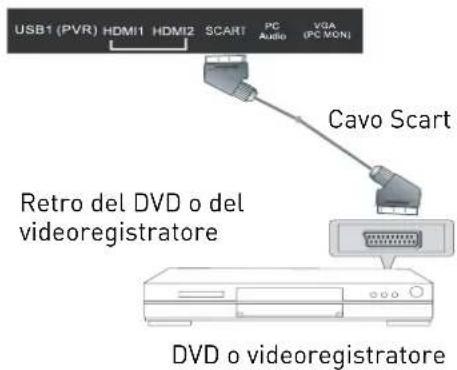

Collegamento dellettore DVD 13

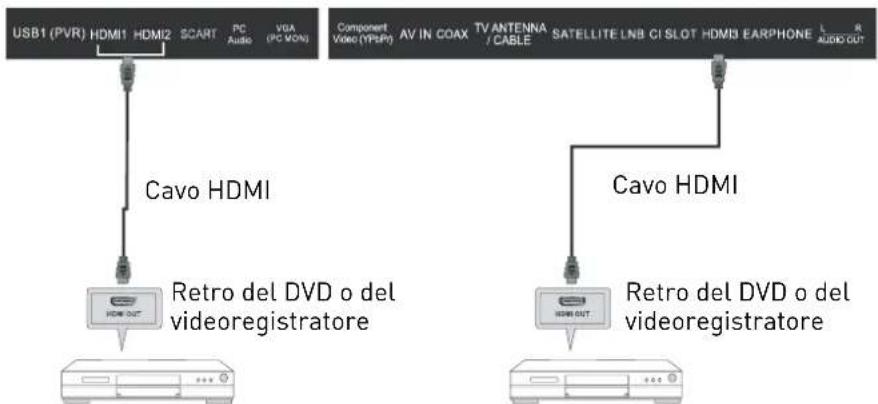

Collegamento HDMI 13

Collegamento SCART 13

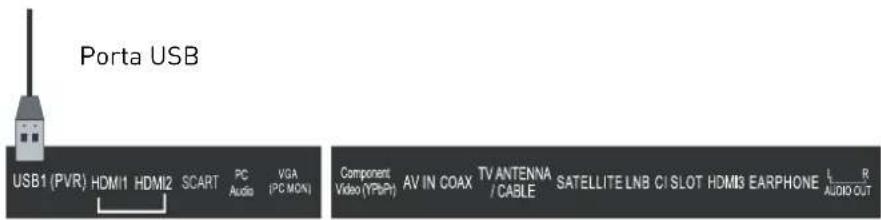

Collegamento USB 13

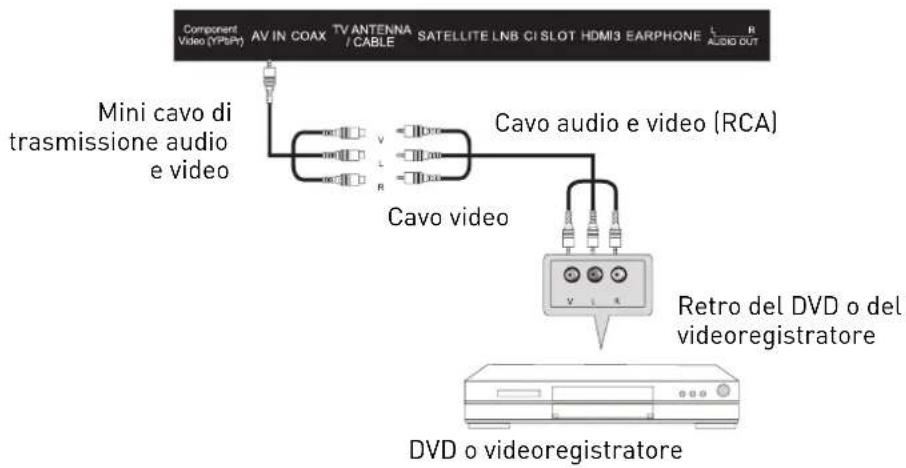

Collegamento AV 14

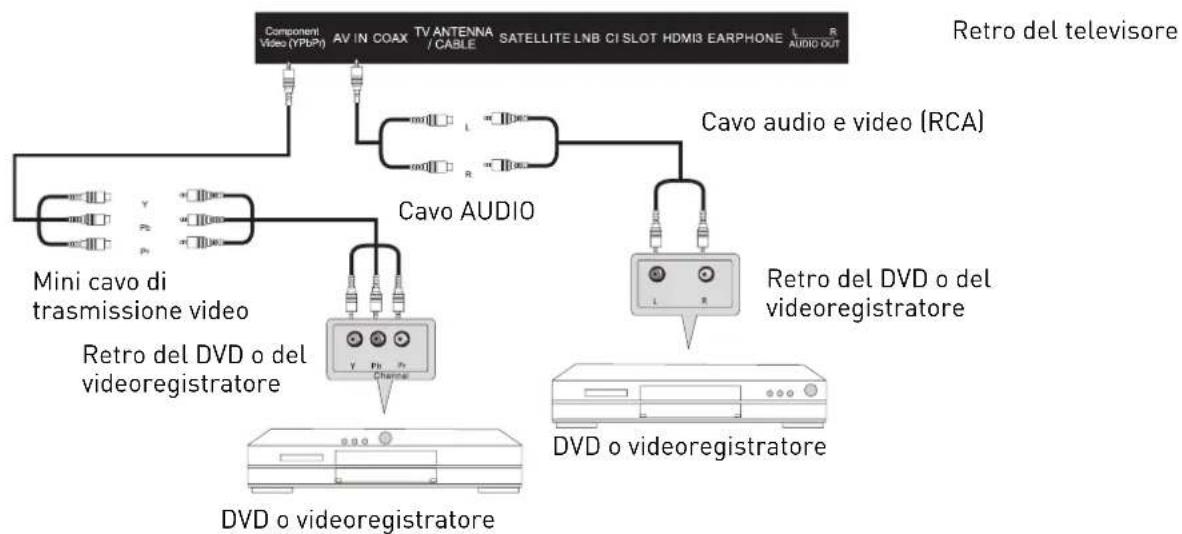

Collegamento YPbPr 14

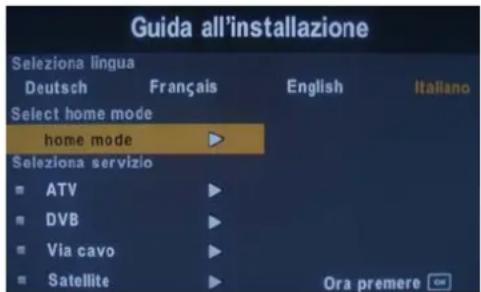

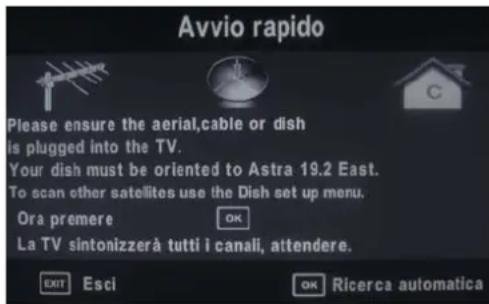

Configurazione autoinstallazione 15

Accendere/spagnere il tevisore 15

Menu IMPOSTAZIONI TV. 16

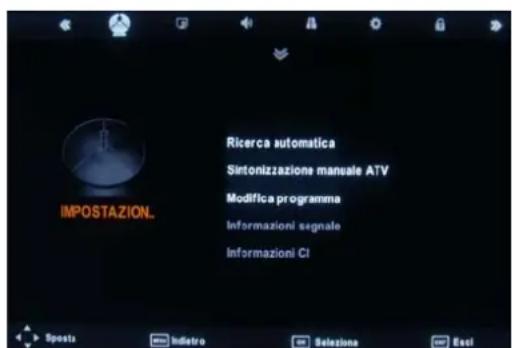

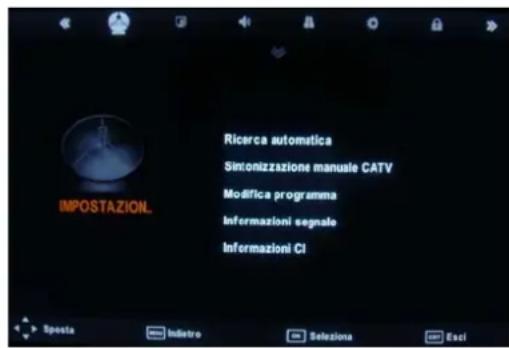

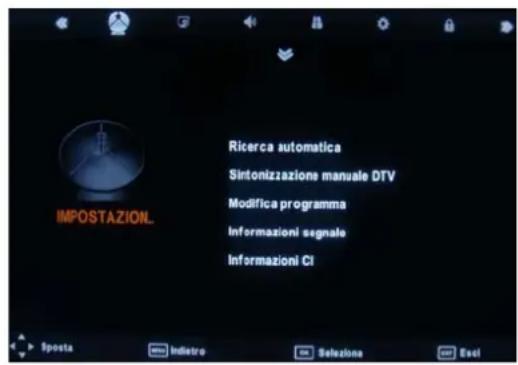

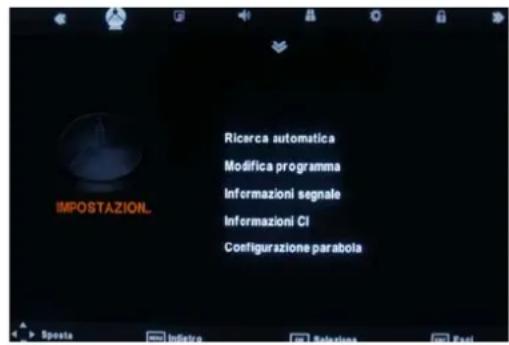

Fonte del segnale 16

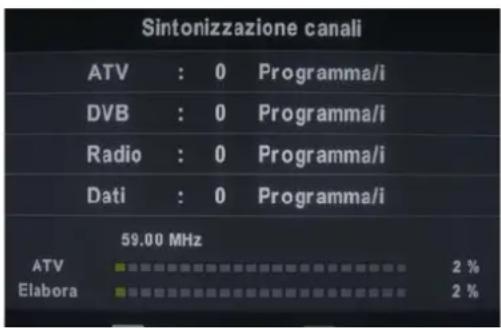

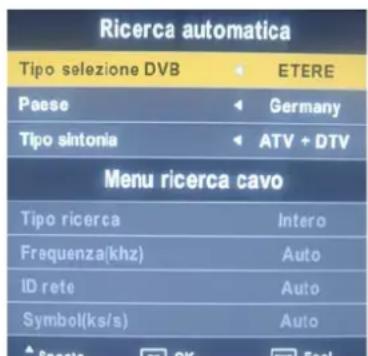

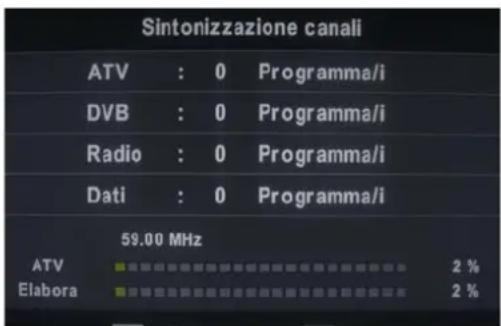

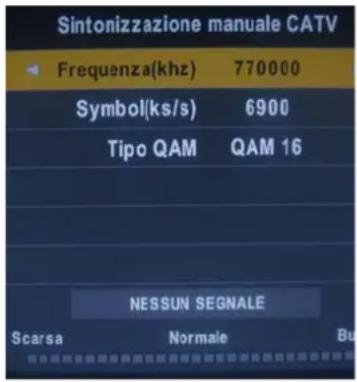

Ricerca automatica. 16

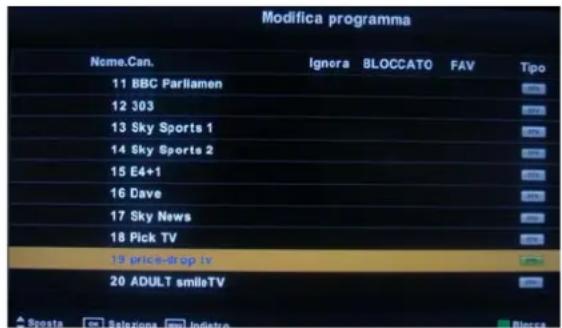

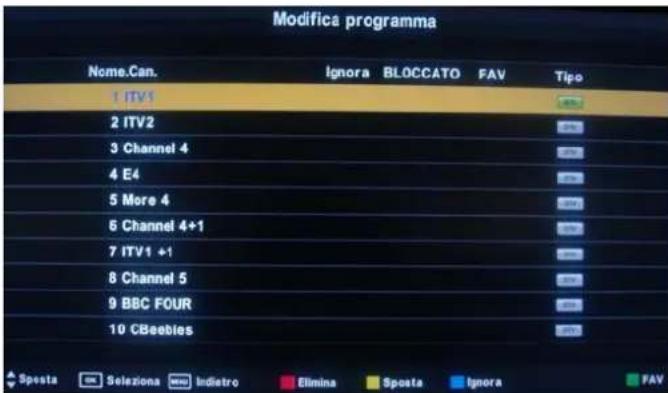

MODIFICA PROGRAMMA 18

Informazioni segnale 18

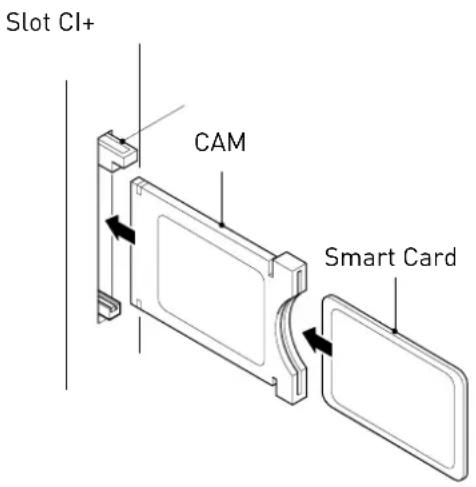

Informazioni CI 18

Spegnimento in assenza di segnale 18

Spegnimento automatico 18

Guida elettronica ai programmi (EPG) 18

Elenco Peferiti 18

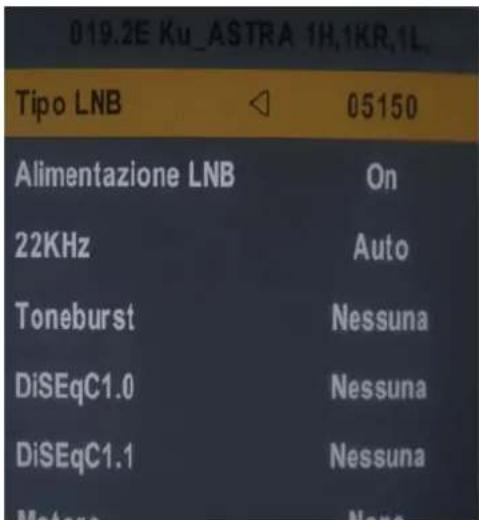

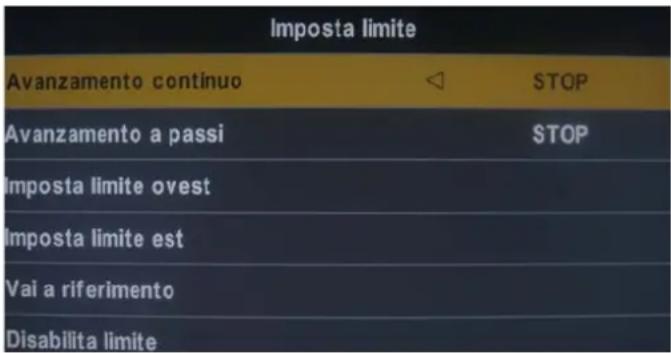

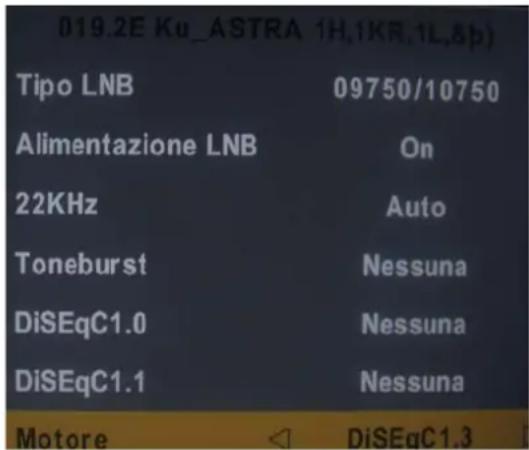

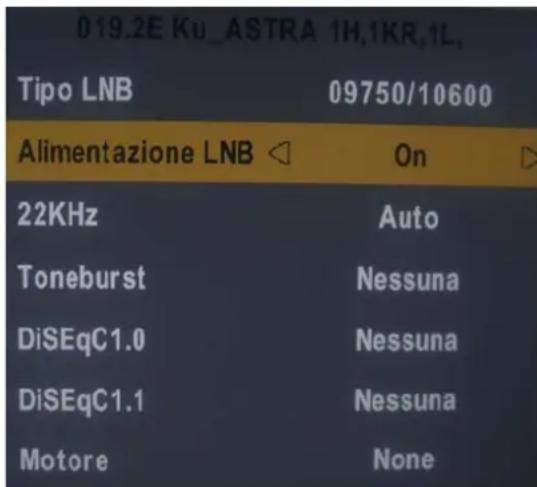

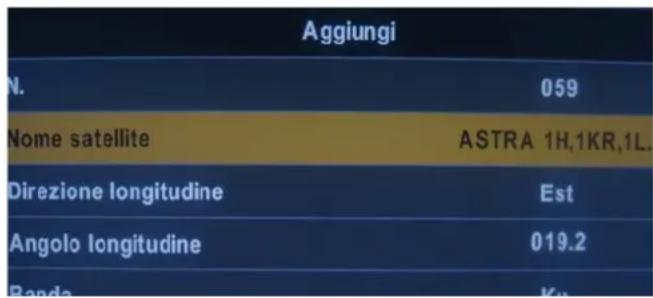

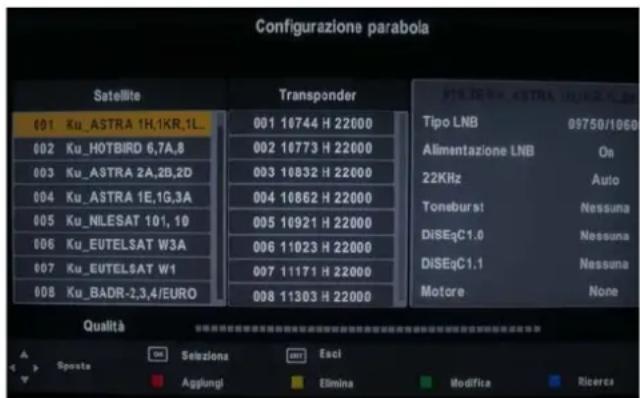

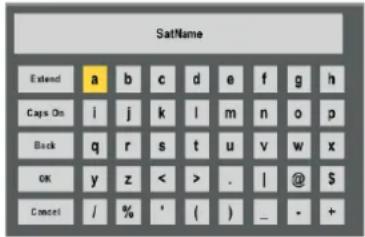

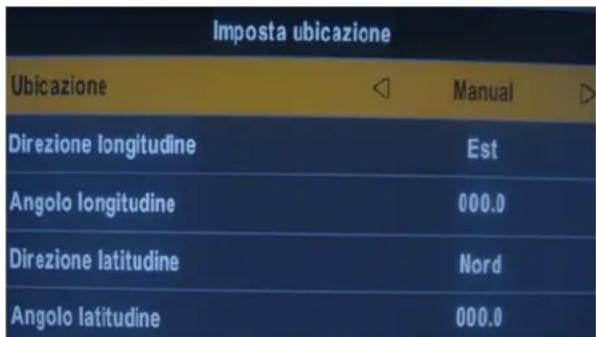

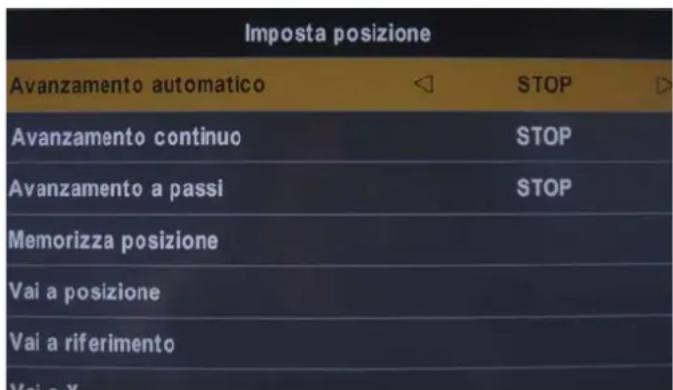

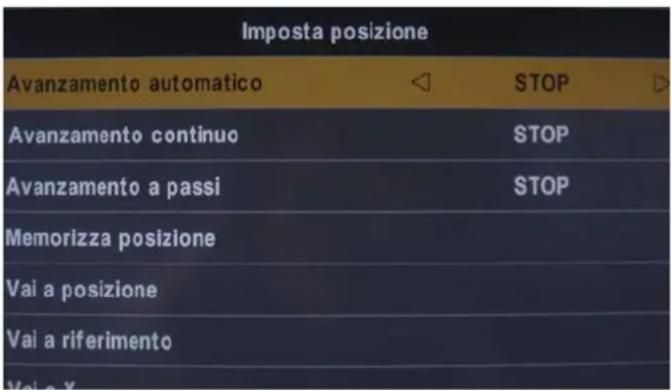

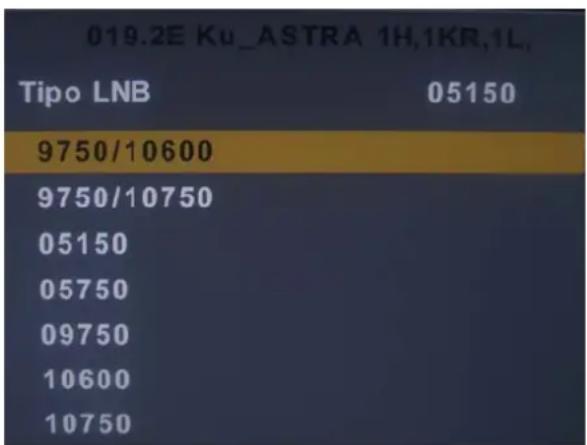

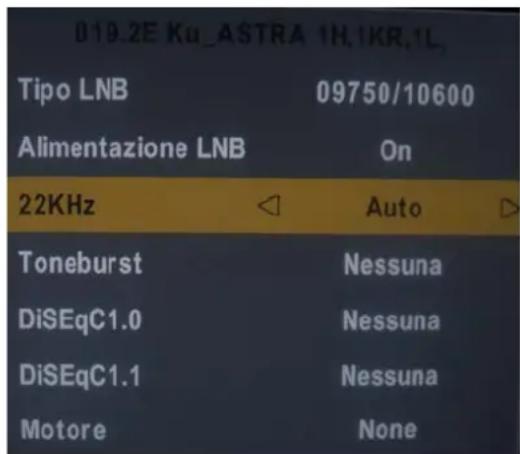

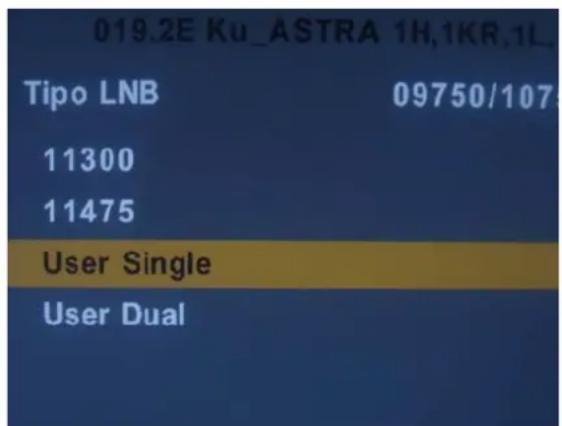

Configurazione parabola 18

Impostazioni del menu 23

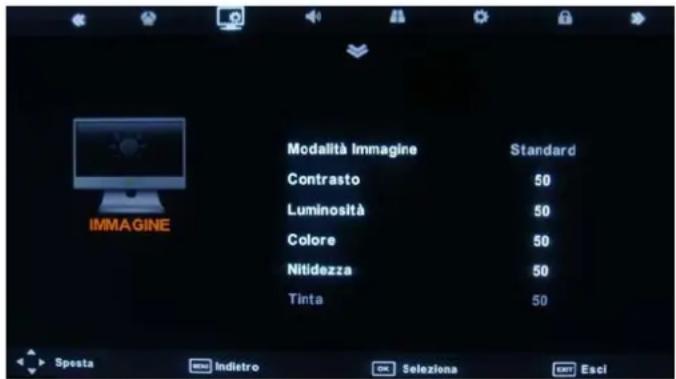

Menu Imagine 23

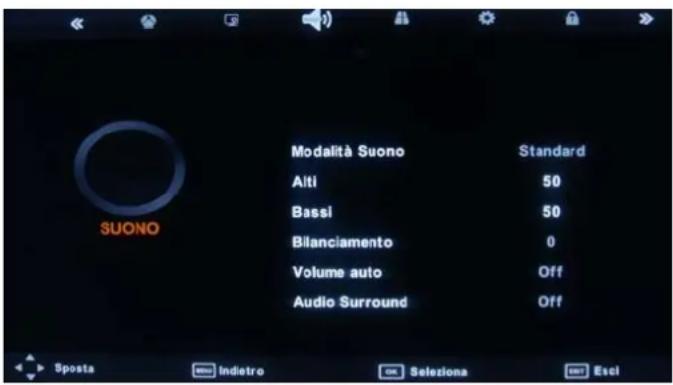

Menu SUONO 24

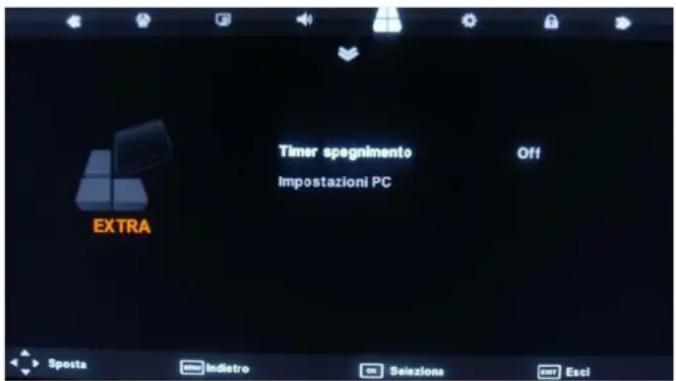

Menu EXTRA 24

Menu OPZIONI 24

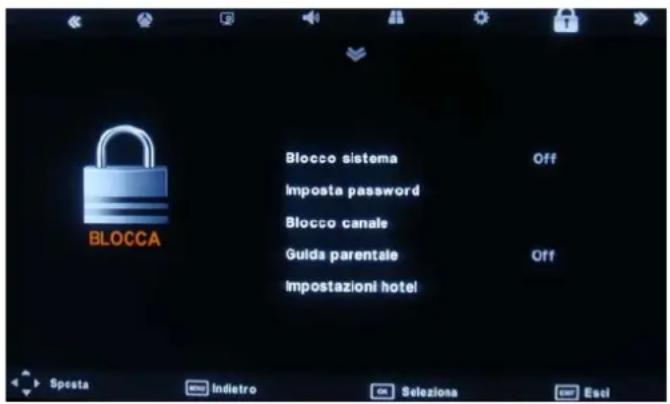

Menu BLOCCA 24

Funzioni multimediali 27

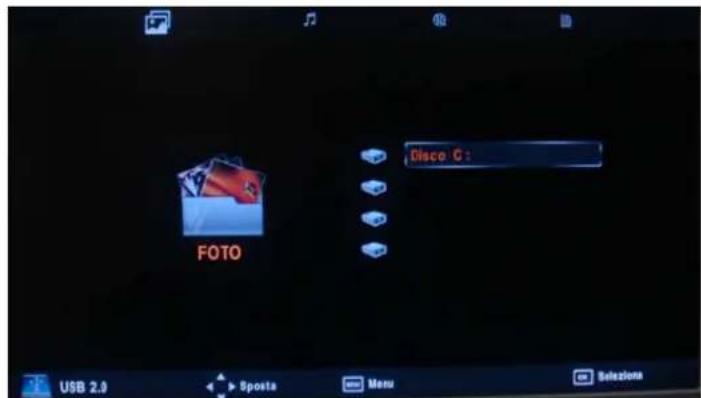

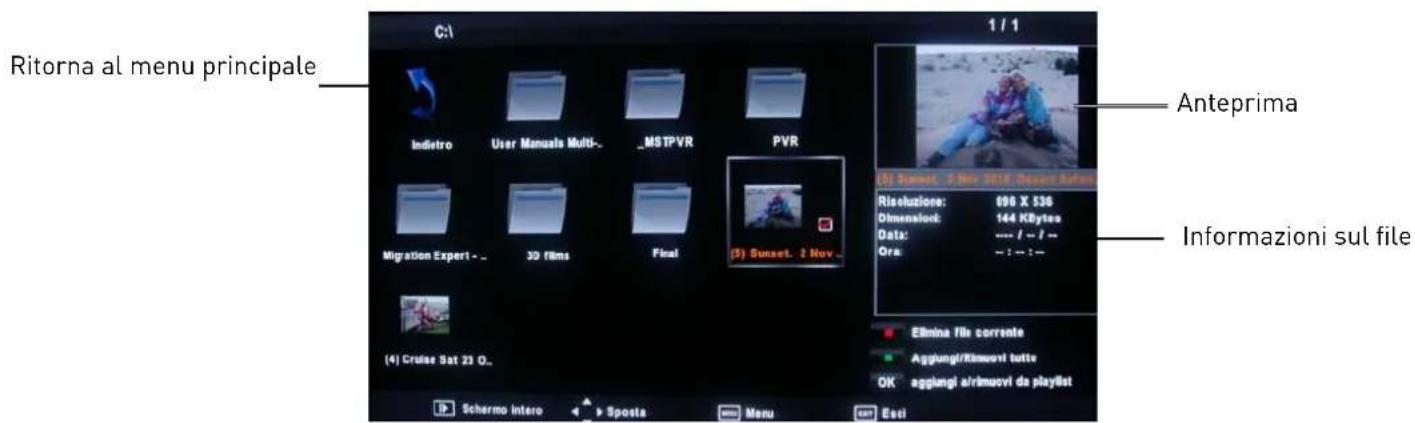

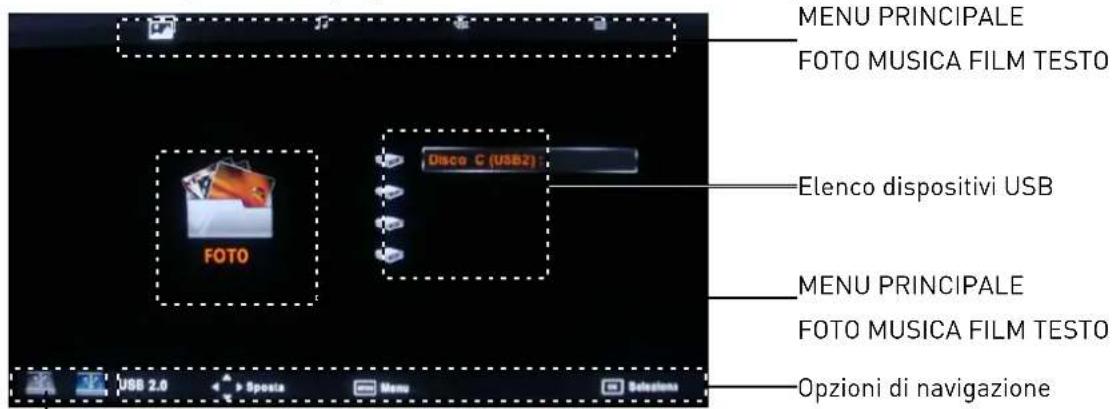

Funzionamento base 27

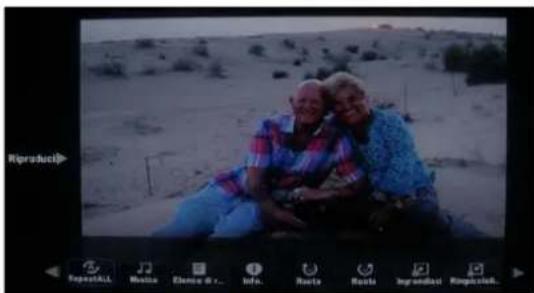

1. Foto 28
   2.Musica 28

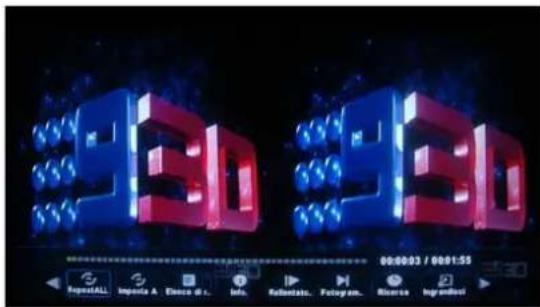

   3.Film 28

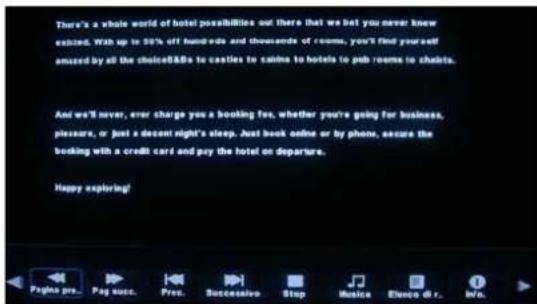

2. Testi 28

GUIDA ALLA RISOLUZIONE DEI PROBLEMI 29

SPECIFICHE TECNICHE 29

Specifiche del teilevisore 29

Montaggio a parete 30

Riciclaggio dei rifiuti elettrici 30

Smaltimento corretto del prodotto 30

Garanzia del produttore 31

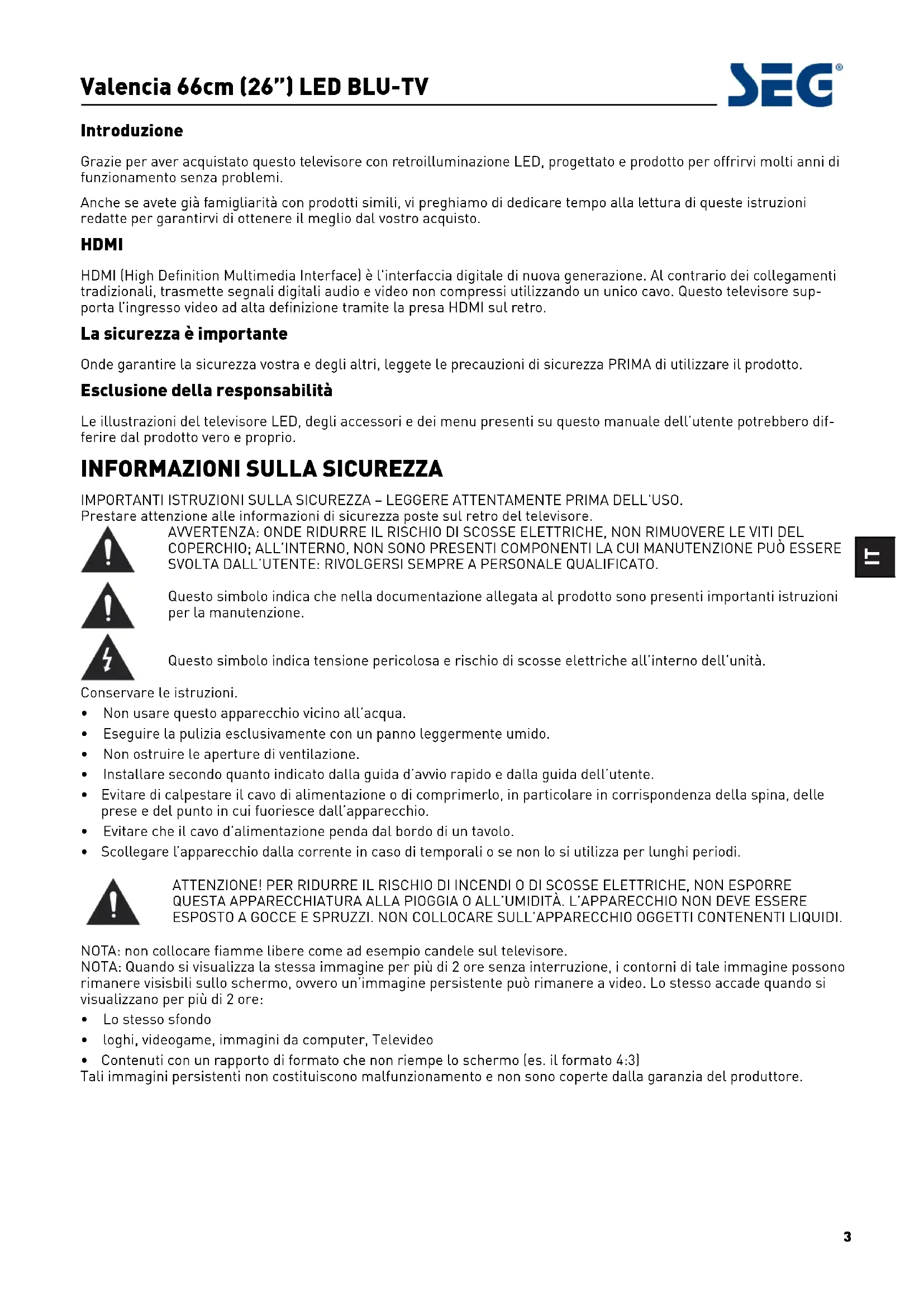

Introduzione

Grazie per aver acquistato quello tevisore con retroilluminazione LED, progettato e prodotto per offrirvi molti anni di funzionamento alla problema.

Anche se avete più famigliarità con prodotti simili, vi preghiamo di dedicare tempo allagettura di queste istruzioni redatte per garantirvi di ottenerile il meglio dal vostro acquisto.

HDMI

HDMI (High Definition Multimedia Interface) è l'interfaccia digitale di nuova generatione. Al contrario dei collegamenti tradizzionali, trasmette segnali digitali audio e video non compressi utilizzando un unico cavo. Questo tevisore supporta l'ingresso video ad alla definizionetramite la presa HDMI sul retro.

La sicurezza è importante

Onde garantire la sicurezza vostra e degli altri, leggete le precauzioni di sicurezza PRIMA di utilizzare il prodotto.

Esclusione della responsabilita

Le illustrazioni del teileisore LED, degli accessori e dei menu presenti su questo manuale dell'utente potrebbero differire dal prodotto vero e proprio.

INFORMAZIONI SULLA SICUREZZA

IMPORTANT ISTRUZIONI SULLA SICUREZZA - LEGGERE ATTENTAMENTE PRIMA DELL'USO.

Prestare attenzione alle informazioni di sicurezza poste sul retro del teilevisore.

AVVERTENZA: ONDE RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE LE VITI DEL COPERCHIO; ALL'INTERNO, NON SONO PRESENTI COMPONENTI LA CUI MANUTENZIONE PUO ESSERE SVOLTA DALL'UTENTE: RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO.

Questo symbolo indica che nella documentazione agli al prodotto sono presenti importanti istruzioni per la manutenzione.

Questo symbolo indica tensione pericolosa e rischio di scosse elettriche all'interno dell'unità.

Conservare le istruzioni.

Non usare quello apparecchio vicino all'acqua.
- Eseguire la pulizia esclusivamente con un panno leggermente umido.
Non ostruire le aperture di ventilazione.
Installare secondo quanto indicato alla guida d'avvio rapido e alla guida dell'utente.
- Evitare di calpestare il cavo di alimentazione o di comprimerlo, in particolare in corrispondenza della spina, delle prese e del punto in cui fuoriesce dall'apparecchio.
- Evitare che il cavo d'alimentazione penda dal bordo di un ravolo.
- Scollegare l'apparecchio alla corrente in caso di temporali o se non lo si utilizza per lunghi periodi.

ATTENZIONE! PER RIDURRE IL RISCHIO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTA APPARECCHIATURA ALLA PIOGGIA O ALL'UMIDITA. L'APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCE E SPRUZZI. NON COLLOCARE SULL'APPARECCHIO OGGETTI CONTENTI LIQUIDI.

NOTA: non collocare fiamme libere come ad esempio candele sul tevisore.

NOTA: Quando si visualizza la stessa immagine per più di 2 ore nella interruzione, i contorni di tale immagine possono rimanere visibili sullo schermo, overo un'immagine persistente cui rimanere a video. Lo stesso accade quando si visualizzano per più di 2 ore:

• Lo stesso sfondo
• loghi, videogame, immagini da computer, Televideo
• Contenuti con un rapporto di fornato che non riempè lo schermo [es. il fornato 4:3]

Tali immagini persistenti non costituiscono malfunzionamento e non sono coperte alla garanzia del produttore.

Questo dispositivo è stata prodotto in accordo con tutte le attuali normative sulla sicurezza. I seguenti suggerimenti sulla sicurezza sono intesi a salvaguardare gli utenti da utilizzi sproveduti e dai relativi pericoli.

• Sebbene l'apparecchio sia stato prodotto con cura e rigorosamente controllato prima di lasciare la fabbrica, come per tutti i prodotti elettrici è possibile l'insorgere di problemi. In caso di presenza di fumo, di surriscaldamento o di altri fenomeni imprevisti, scollegare immediatamente l'alimentazione.
• Assicurarsi che l'unità sia sufficientemente ventilata! Non collocare mai l'unità vicino o sosto alle tende!
• La spina della corrente viene utilizzata per collegare/scollegare il disposativo dall'alimentazione e devesse accessibile facilmente.
• Il dispositorio va collegato unicamente a un tipo d'alimentazione corrispondente a quanto indicate sul l'etichetta sul retro del dispositorio. Non collegare il dispositorio ad altri tipi d'alimentazione.
• La presa di corrente deve essere prossima all'apparecchio e lavorante accessibile.
• Per prevenire sovraccarichi, non collegare alla stessa presa troppi dispositivi.
  Gli appearecchi di Classe 1 devono essere collegati a una presa di corrente dotata di messa a terra.
• Tenere lontani i roditori. I roditori, infatti, risultano particolarmente attratti dai fili elettrici.
• Tenere sempre ben salda la spina quando la si estrae dalla presa elettrica. Non tirare il flessibile in quanto potrebbe sovraccaricarsi e provocare un cortocircuito.
• Collocare l'unità in modo da évitare che qualcuno inciampi sul flessibile.
  Non posizionare oggetti pesanti sul flessibile, potrebbero danneggiarlo.
• Onde evitare infortuni, fare in modo che il flessibile non sia alla portata dei bambini piccoli.
  Non collocare l'unità in prossimità di fonti di calorie. L'alloggiamento e il flessibile potrebbero danneggiarsi a causa del calorie.
• Lo schermo è di plastica e potrebbe rompersi se danneggiato. Prestare attenzione quando si raccolgono schegge appuntite di plastica onde evitare infortuni.
• Evitare di collocare l'unità su superfici soggete a vibrazioni o scosse.
• Per proteggere l'unità durante un temporale, scollegare il cavo d'alimentazione CA e l'antenna. Avvertenza: non toccare il connettore dell'antenna (RF).
• In caso di assenza prolungata dall'abitazione, scollegare il cavo d'alimentazione CA per ragioni di sicurezza.
• L'unità si scalda durante il funzionamento. Non copire l'unità con coperte o altri oggetti simili onde evitarne il surriscaldamento. Non ostruire i fori di ventilazione. Non posizionare l'unità in prossimità dei termosifoni. Non esporre l'unità alla luce diretta del sole. Se posizionata su uno scaffale, lasciare 5 cm di spazio interno all'intera unità.
• Il teilevisore non deve entrare in contatto con acqua o umidità. NON utilizzare l'apparecchio in luoghi umidi o bagnati come stanze da bagno, cucine piene di vapore o nei pressi di piscine.

Nonutilizzare l'unita in caso di condensa.
- Le riparazioni vanno effettuate unicamente da personale specializzato.
Non aprire l'unità. Tentativi di riparazione da parte di persone non esperte possono risultare pericolosi e provocare il rischio d'incendio.
- La presenza di liquidi all'interno dell'unità peut provocare seri danni. Spagnere l'unità, scollegare l'alimentazione e rivolgersi a personale d'assistenza qualificato prima diutilizzato nuovamente l'unità.
- NON rimuovere il coperchio di sicurezza. Non contiene parti utili o riparabili all'interno. Ciò potrebbe renderere nulla la garanzia. Per le riparazioni rivolgersi solo a personale specializzato.
- NON toccare o scuotere lo schermo TV, i circuiti interni potrebbero danneggiarsi. Prestare attenzione al telecomando, non farlo cadere.
- NNon collocare mai oggetti bollenti o fiamme libero,.)..
sopra o in prossimità del tevisore.
- Le temperature elevate possono squagliare la plastica e provocare incendi.
- Per pulire il teilevisore utilizzare un panno morbido e asciutto. Non utilizzare solventi o liquidi a base di benzina. Rimuovere le macchie ostinate con un panno morbido inumidito con detergente diluito.

Avviso sulle cuffie

La musica ad alto volume più danneggiare irreparabolmente l'udito. Si consiglia quindi di non impostare il volume a un livello elevato quando si utilizzato le cuffie, in particolare per lunghi periodi di tempo.

Dove installare

Collocare il tevisore lontano alla luce diretta del sole o forte illuminazione; per la visione si raccomanda un'illuminazione leggera e indiretta. Utilizzare tendo o tapparelle per evitare che la luce diretta del sole raggiunga lo schermo. Posizionare il tevisore su una superficie solida, piatta e stabile. In quello modo si eviteranno cadute.

Assicurarsi che il teilevisore sia collocato in una posizione dove non possa essere spinto o entrare a contatto con oggetti, dato che la pressione potrebbe rompere o danneggiare lo schermo. Evitare che piccoli oggetti finiscano nei fori di ventilazione o nelle aperture del cabinet.

Schemo LED

I pannelli LED sono prodotti utilizzando Tecnologia a elevatissimo livello di precisione. Ad agli modo, alcune parti dello schermo potrebbero essere prive di elementi d'imagine o ave macchie luminose. Ciò non è indice di malfunzionamento.

Dispositivo e accessori

TV

Telecomando

Batterie per il telecomando

Guida rapida

Guidaperl'utente

Cavo del convertitore per video AV e YPbPr

Scheda di restituzione (RMAJ)

Introduzione

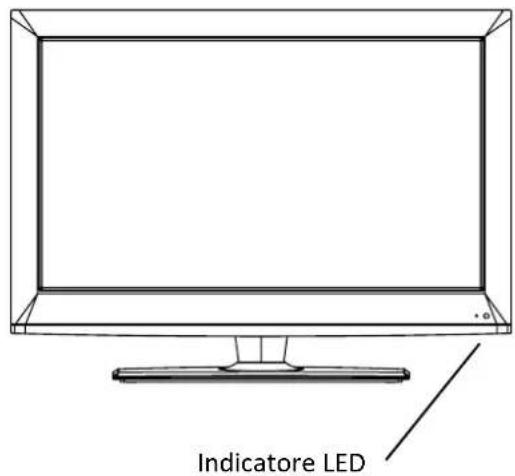

Veduta anteriore

Ricevitore del telecomando (mantenere pulito)

I materiali di imballaggio non sono glacattoli. Tenere fuori alla portata dei bambini. Le buste di plastica, se,infilate sulla testa, possono provocare soffocamento.

Questo tevisore è stato progettato per funzionare con qualsiasi antenna DTT, cavo digitale o analogico o antenna satellitare fissa orientata su Astra 19.2E e collegata con un LNB universale.

É possibile utilizzato autre antennae satellitari e LNB, ma sare necessario impostarli. Questo appearecchio è preimpostato per i suddetti LNB/antenna satellitare fissa e, utilizzato un avvio rapido, Astra 19.2E verrà immediatamente sintonizzato sono dazer eseguire alcuna ricerca.

Note sulla televisione digitale: la TV digitale (DVB) è disponibile solamente dove viene trasmesso il digitale terrestre (DVB-T) o un servizio di TV via cavo (DVB-C) compatibile. Rivolgersi al proprio rivenditore per ulteriori informazioni sulla disponibilità di questi servizi. DVB-T costituisce lo standard della televisione digitale terrestre, nelle DVB-C indica quella digitale via cavo. Anche se questo appearecchio tevisivo risulta conforme a tutti gli attuali standard DVB-T e DVB-C, non è possible garantire la compatibilità con futuri segnali del digitale terrestre, DVB-T e DVB-C. Alcuni fornitori dei servizi TV via cavo richiedono il pagamento di una tariffa, la presenza di dispositivi hardware esterni e la sottoscrizione di un abbonamento a tali servizi. Alcune funzioni della TV digitale potrebbero risultare circoscritte a specifiche aree; inoltre, con il DVB-C e con determinati fornitori le prestazioni del dispositivo potrebbero disattendere le attese. Per maggiori informazioni, contattare la nostra Assistenza clienti.

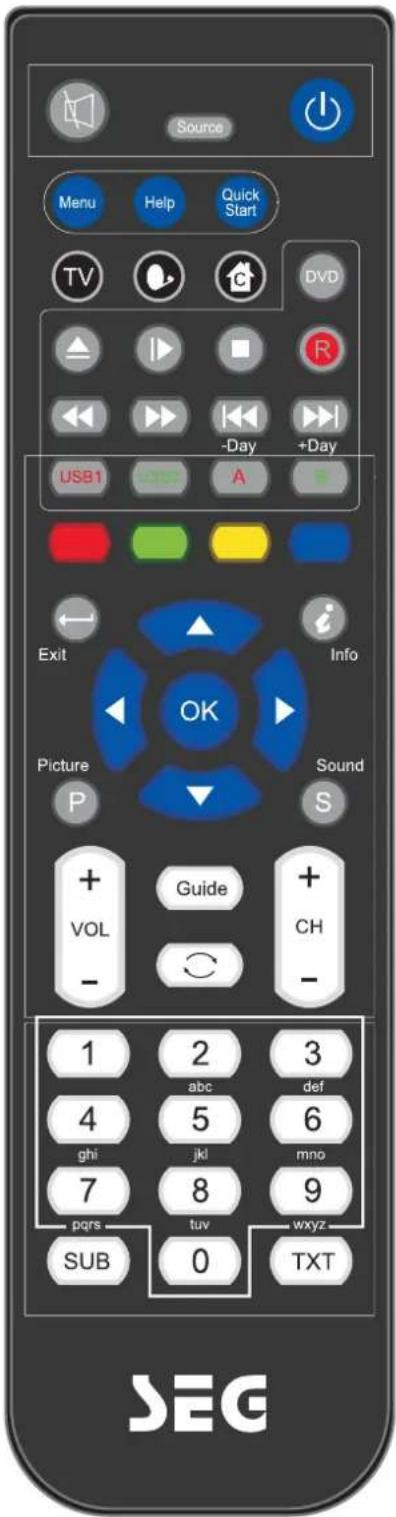

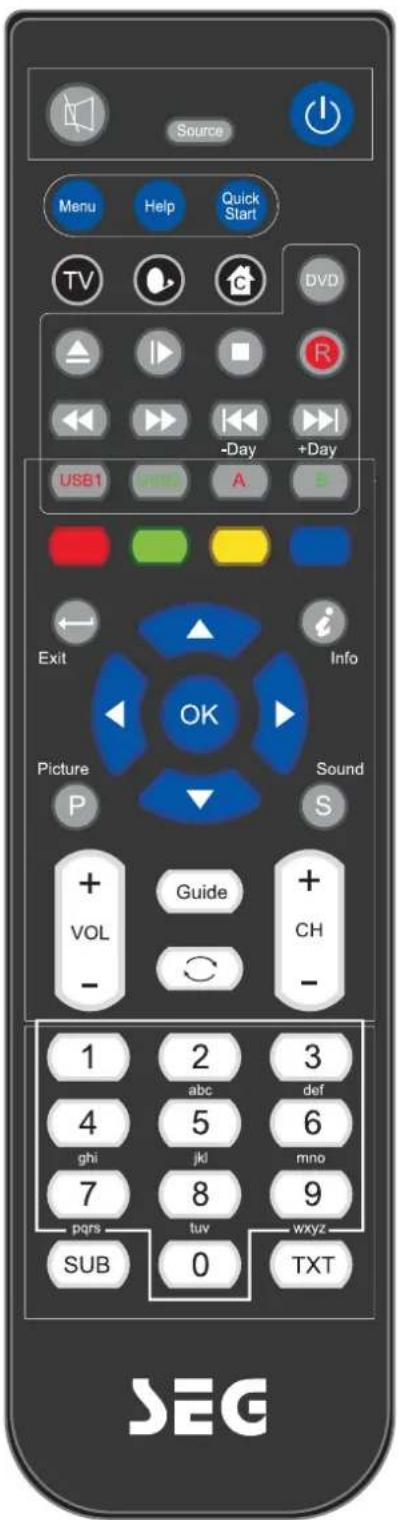

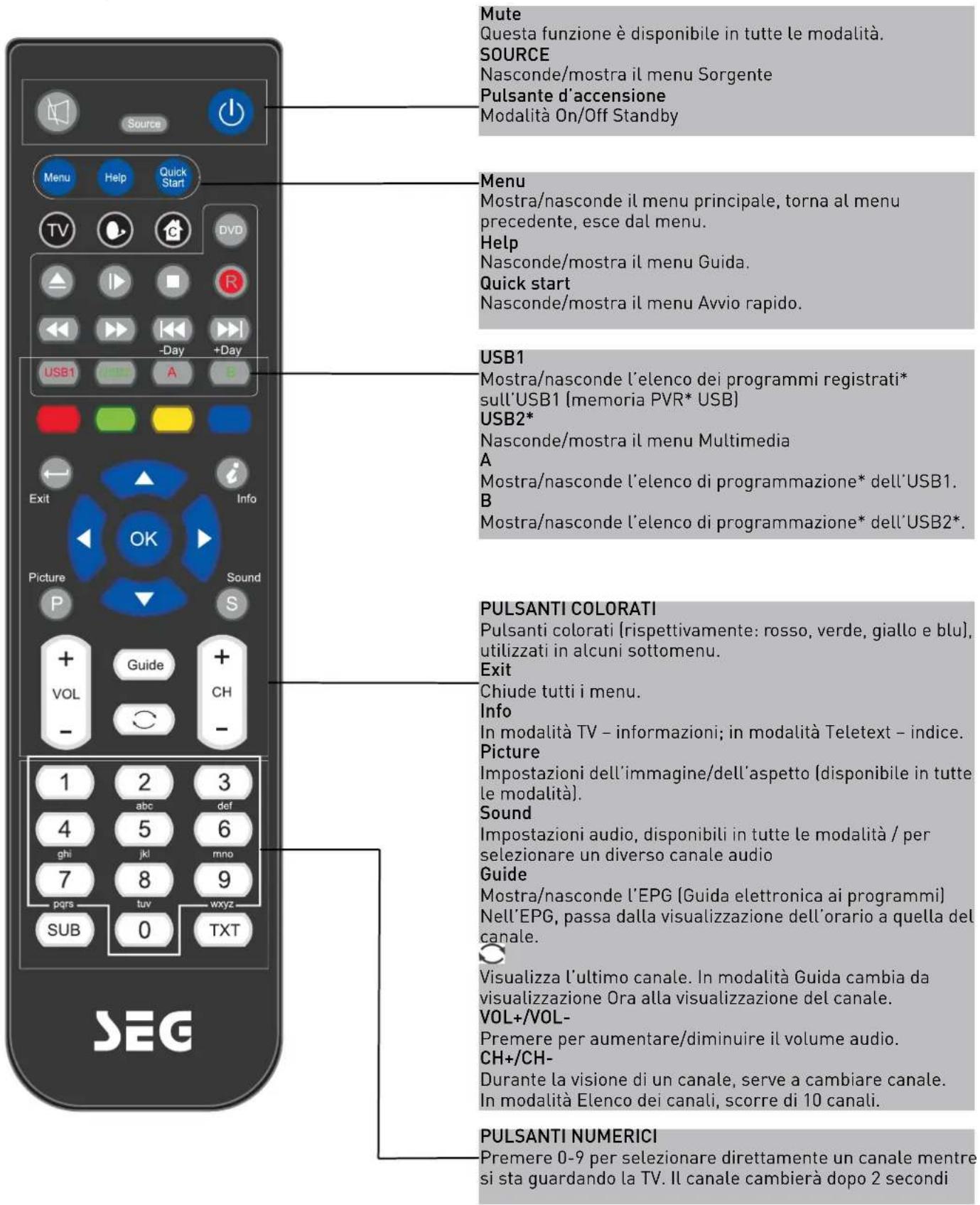

Telecomando

Istruzioni per il telecomando in modalità TV

• A seconda del modello

Istruzioni per il telecomando in modalità DTV/USB

Mute

Questa funzione è disponibile in tutte le modalità.

SOURCE

Nasconde/mostra il menu Sorgente

Pulsante d'accensione

Modalita On/Off Standby

Menu

Mostra/nasconde il menu principale, torna al menu precedente, escedal menu.

Help

Nasconde/mostra il menu Guida.

Quick start

Nasconde/mostra il menu Avvio rapido.

Tasto rapido per il passaggio alla sorgente ATV. In sequenza: ATV, DVBT-TV, DVBT-Radio, ATV

Tasto rapido per il passaggio alla sorgente DVBS/DVBS2

Tasto rapido per il passaggio alla sorgente DVBC.

(Timeshift)*

Riproduzione o pausa

Premere per entrare in modalità Timeshift, l'imagine viene messa in pausa e la registrazione inizia dal punto in cui si èesso in pausa.

Interrompe la riproduzione o la registrazione*.

Indietro/avanti rapido

In modalità USB capitolo precedente/successivo, o riproduce la scena precedente/successiva dei programmi registrati*, salute di 30 sec.

VOL+/VOL-

Premere per aumentare/diminuire il volume audio.

CH+/CH-

Durante la visione di un canale, serve aambiare canale. PULSANTI NUMERICI

Premere 0-9 per selezionare direttamente un canale nelle si sta guardando la TV. Il canale cambiera dopo 2 secondi

*A seconda del modello

Istruzioni per il telecomando in modalità TELETEXT

Pulsanti colorati

Testo rapido in modalità Aggiornamento e migliorato i collegamenti del testo rapido. Può essere utilizzato per altre funzioni in modalità Hold.

Exit

Chiude la modalità Testi.

0 (Indice)

Pagina indices (100)

Su/Giu

In modalità Hold selezione Paq + / -

Sinistra/Dextra

Mantiene la pagina principale e selezione le sottompage con i tasti rosso /verde.

OK

Mantiene la pagina ed espande alto / basso / intero, usa TXT per l'aggiornamento.

PULSANTI NUMERICI

Premere i tasti da 0 a 9 per selezionare una pagina di teletext.

C

Premere quello pulsante per visualizzare il testo nascosto (es. le soluzioni dei quiz tevisivi). Premerlo nuovamente per nascondere il testo.

SUB

Visualizza i sottotitoli / pulsante di selezione [puo migliorare o nascondere un menu].

TXT

Testi/Misto/TV [sempre in modalità Aggiornamento]

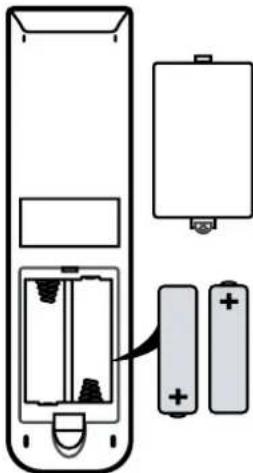

Istallazione delle batterie nel telecomando

1. Rimuovere il coperchio del vano batterie sul retro del telecomando spingendo la linguetta in avanti e tirando verso l'alto.
2. Inserire le batterie fornite in dotazione assicurandosi di rispettare la polarità indicata nel vano.
3. Chiudere il coperchio del vano batterie.

Collegamento dell'antenna

ATTENZIONE! ASSICURARSI CHE IL TELEVISORE E LE APPARECCHIATURE ACCESSORIE SIANO SCOLLEGATI DALL'ALIMENTAZIONE DI RETE PRIMA DI EFFETTUARE ALCUN COLLEGAMENTO!

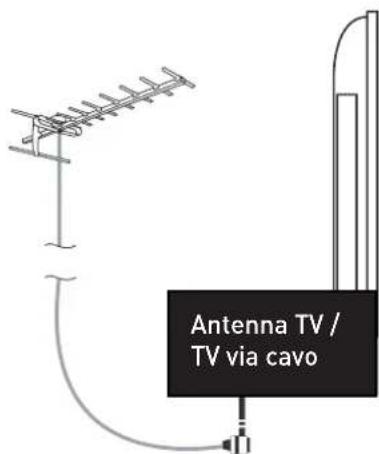

Connessione dell'antenna TV

Collegare l'antenna TV all'apposita presa con un connettore coassiale da 75 ohm. Per ottimizzare i risultati, utilizzato un'antenna TV con guadagno elevato, preferibilmente installata sul fatto o sul poggio.

In aree con poco segnale, acquistare e installare un amplificatore di segnale per migliorare la qualità del L'immagine.
- Se l'antenna deve essere divisa fra due TV, installare uno splitter di segnale a 2 vie (non fornitol).

Uso del telecomando

Perutilizzareilelecomando,puntarloversoiletevisore premereipulsanti richiesti.E necessario trovarsi entro 6metri e a un angolo inferiorea30gradi dal centro del tevisore.

NOTA: la luce solare o potenti fonti luminose possono interferire con il segnale del telecomando. In tal caso, allontanare il tevisore alla fonte luminosa.

ATTENZIONE! NON LASCIARE LE BATTERIE NEL TELECOMANDO PER PERIODI PROLUNGATI DATO CHE POTREBBERO SUBIRE PERDITE DI SOSTANZE CORROSIVE E DANNEGGIARE IL TELECOMANDO. VERIFICARLE PERIODICAMENTE E SOSTITUIRLE SE NECESSARIO.

ATTENZIONE! NON UTILIZZARE CONTEMPORANEAMENTE DIVERSI TIPI DI BATTERIE. QUANDO S'INSERISCONO LE BATTERIE, SO-STITUIRE TUTTE NELLO STESSO MOMENT. NON UTILIZZARE ASSIEME BATTERIE NUOVE E VECCHIE.

ATTENZIONE! LE BATTERIE ESAURITE VANNO TRATTATE CON CURA E SMALTITE SECONDO LE NORMATIVE DI SICUREZZA E RICICLAGGIO IN VIGORE NELLA PROPRIA ZONA. NON SMALTIRE MAI LE BATTERIE CON I RIFIUTI GENERICI O NEL FUOCO.

ATTENZIONE! NON ESPORRE MAI LE BATTERIE A FONTI DI CALORE ECCESSIVO COME LUCE SOLARE, FUOCO O SIMILI.

Collegamento di dispositivi esterni

Il manuale d'istruzioni illustra la maniera più semplicite ed efficace per connettere il teilevisore ad apparecchiature accessorie. I diversi metodi sono elencati di seguito.

Cavo HDMI

É possible connettere il tevisore a un dispositivo compatibiletramite un cavo HDMI. Questo这种方法 offre lamigliore qualita visiva.

Collegare il cavo del dispositivo HDMI alla presa HDMI del teilevisore.

Cavo SCART

E possibile connettere il tevisore a un dispositivo compatibiletramite un cavo SCART.Questa connessioneutilizza segnali video component,ossia i contenuti RGB (rosso,verde e blu) del video sono inviati su segnali separati.

Cavo VGA

Il tevisore LED vuo essere utilizzato come monitor del PC per mezzo di un cavo VGA. É possibile inoltre riproduire l'audio del computertramite il tevisore.

Collegamento di dispositivi esterni (continua)

Collegamento di dispositivi esterni (continua)

COLLEGAMENTI

Nome Descrizione	e della funzione
AC POWER IN Collegamento all'alimentazione
HDMI 1,2,3	Collegamento all'uscita HDMI del let-lore DVD o del ricevitore satellitare.
Collegamento SAT LNB	Collegamento con il segnale del satellite
VGA (PC IN)	Collegamento all'uscita VGA di un PC per visualizzare immagini dal compu-ter.
PC-IN Entrata audio PC
Mini YpbPr	Collegamento all'uscita YPbPr di una periferica.
Mini AV	Collegamento all'uscita AV delle peri-feriche.
RCA Audio Out Uscita verso l' amplificatore audio
SCART	Collegamento all'entrata/uscita SCART di una periferica.
RF Collegamento al cavo del segnale TV
Head phone Collegamento alla cuffia
CI / CI+	Alloggiamento CI [alloggiamento della scheda pay-per-view]
Coax Uscita verso l' amplificatore audio
USB 1	Riproroduzione di contentuti multime-diali e PVR

Avertenza:

Prima di collegare dispositivi esterni:

• Assicurarsi che i dispositivi siano scollegati dall'alimentazione upone evitare eventuali danni.
  Assicurarsi di effettuare il collegamento necessario.
• Assicurarsi che i connettori siano fissati in maniera adeguata e corretta prima di collegare i dispositivi all'alimentazione.

Collegamento PC

Dato che a volte i PC sono ancora forniti con monitor CRT "convenzionali", potrebbe essere necessario regolare le impostazioni di visualizzazione della scheda grafica del PC altrimenti le immagini non appariranno correttamente. Accendere il PC (ancora collegato al monitor originale) e selezionare la risoluzione dello schermo e 60Hz come frequenza d'aggiornamento. Specnere il PC e poi collegarlo al teilevisore quando entrambi i dispositivi sono ancora spenti.

Collegamento al PC tramite VGA, HDMI

Utilizzare un cavo PC-VGA (non fornito) per collegare il teilevisore al PC. è possibileancheutilizzare un cavo HDMI per collegarsi al PC (qualora la schedra grafica del PC supporti HDMI).Se si utilizza un cavo HDMI, non è più necessario un ulteriorie cavo per trasmettere l'audio del PC. Se si utilizza un cavo HMDI-DVI, sare invece necessarioutilizzare unalto cavo per l'audio.Connettere tutti i cavi facendo attenzione a non piegare o spezzare i pin dei connettori.

Se siutilizza il cavo VGA

Accendere il tevisore
- Accendere il PC
- Selezionare PC/VGA come fonte d'ingresso

Se siutilizza il cavo HDMI
- Selezionare HDMI come fonte d'ingresso

[Tutti cavi illustrati non sono inclusi]

Collgamento all'antenna satellitale

Collegare il segnale DVB-S/DVB-S2 a SATELLITE LNB sul teilevisore. Selezionare la fonte in entrata SATELLITE con il pulsante DVBS/DVBS2 del telecomando.

Note: In caso di mancata ricezione DVBS[S2], controllare l'esistenza di eventuali problemi (come un corto circuito) sul connettore di tipo F, sul cavo LNB, sul multi-switch, ecc. dell'antenna satellitare. Se sono fosse, scollegare il teilevisore dall'antenna. Se necessario, rivolgersi a un tecnico qualificato per risolverve il problema.

Collegamento di videocamere e videoregistratori

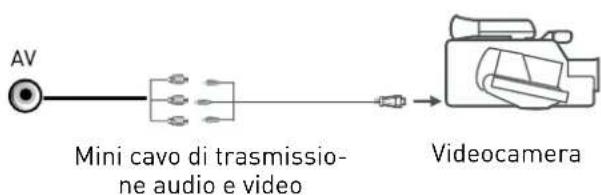

Videocamera

• Collegare il cavo AV al teilevisore e alla videocamera.
• Accendere sua videocamera sua il tevisore.
• Selezionare la fonte AV/CVBS
• Ora è possibile visualizzare le immagini alla videocamera.

Note: per collegare la videocamera utilizzando altri cavi, consultare il manuale d'istruzioni della videocamera.

Videoregistrarore

• Collegare il cavo Scart al tevisore e al videoregistratore.
• Accendere sua il videoregistrarore sua il tevisore.
• Selezionare la fonte Scart
• Ora è possibile visualizzare le immagini dal videoregistratore.

Nota:

per collegare il videoregistratore utilizzando altri cavi, consultare il manuale d'istruzioni del videoregistratore.

Utilizzato il cavo Scart dell'adattatore

(il minicavo AV è in dotazione)

Collegamento a un impianto audio

É possibile ascoltare l'audio TV su un sistema stereo (A) tramite l'uscita audio analogica Cinch o quella audio digitale (coassiale) (B).

(A)
(B)

[Tutti cavi illustrati non sono inclusi]

Utilizzo dell'uscita audio analogica

Impiegare un cavo audio RCA per collegare l'uscita audio analogica del teilevisore alle entrate audio stereo destra e sinistra. [Consultare le istruzioni dell'impianto hi-fi per ulteriori dettagli]. Quando si effettua il collegamento, prestare attenzione al codice colore dei connettori - rosso con rosso e bianco con bianco.

Utilizzato dell'uscita audio digitale coassiale

In presenza di un amplificatore/decoder audio digitale (B), impiegare un cavo coassiale per collegare l'uscita audio digitale (coassiale) del teilevisore alla relativa entrata audio digitale del dispositivo digitale. (Fare riferimento alle istruzioni dell'impianto audio digitale per i dettagli)

Retro del teilevisore

Collegare l'amplificatore audio all'uscita COAX del teilevisore.

Collegamento dellettoreDVD

Collegare unlettore DVDutilizzando un cavo SCART op pure HDMI.(solamente se il dispositivo esterno supporta HDMI).

Collegamento SCART

[Tutti cavi illustrati non sono inclusi]

Se si utilizes il cavo SCART

Accendere il televisore
Accendere illettore DVD
- Selezionare SCART come fonte d'ingresso

Se siutilizza il cavo HDMI
- Selezionare HDMI come fonte d'ingresso

Collegare un connettore SCART alla periferica video e l'alto al tevisore. Il cavo SCART funziona come un connettore in entrata/uscita. Nel caso in cui il tevisore non selezionasse automaticamente l'entrata SCART, premere il pulsante SOURCE del telecomando e selezionare SCART come fonte del segnale.

Collegamento HDMI

Retro del tevisore

DVD o videoregistratore DVD o videoregistratore

Il collegamento HDMI consente di trasmettere tutti i segnali audio/video con un solo cavo. Questi segnali verranno trasmessi in formato digitale.

Collegamento USB

Inserire la chiavetta USB nella relativa porta e selezionare USB come sorgente con il pulsante SOURCE del telecomando. La capacità massima di periferiche di memorizzazione (es. chiavette o dischi rigidi USB) supportata è di 1 TB. Tuttavia, l'apparecchio potrebbe risultare non compatibile con i dispositivi di memorizzazione disponibili.

Retro del teilevisore

Collegamento AV

Retro del tevisore

Collegare le prese VIDEO e AUDIO in uscita del DVD/video registraratore alle prese VIDEO del tevisore per mezzo del cavo adattatore YPbPr e di un cavo RCA [non in dotazione]. Prestare attenzione ai colori: Il video è giallo, l'audio sinistro è bianco e l'audio destro rosso. Premere il pulsante SOURCE del telecomando e selezionare la fonte AV in entrata.

Collegamento YPbPr

Collegare l'uscita YPbPr del DVD/videoeregistratore alla relativa entrata sul tevisore. Collegare le prese audio in uscita del DVD/videoeregistratore alle prese audio in entrata del tevisore per mezzo di due cavi RCA e di quelli dell'adattatore in dotazione.

Prestare attenzione ai colori: Y è verde, Pb blu, Pr rosso, Audio sinistro bianco e audio destro rosso. Premere il pulsante SOURCE del telecomando e selezionare la fonte YPbPr in entrata.

Questo tevisore è dotato di un alloggiamento Cl+ e supporta i seguenti standard digitali: DVB-T, DVB-S[S2] e DVB-C.

Common Interface

Lo slot Common Interface (Cl + ) è progettato per allogiare il Conditional Access Module (CAM) e la Smart Card per consentire la visione dei programmi della pay TV e servizi aggiuntivi. Rivolgersi al proprio fornitore di TV Pay Per View per ottenere maggiori informazioni sui moduli e gli abbonamenti.

NOTA: i moduli CAM e le smart card sono venduti separamenti.

ATTENZIONE! SPEGNERE IL TELEVISORE PRIMA DI INSERIRE IL MODULO NELLO SLOT COMMON INTERFACE E POI INSERIRE LA SMART CARD NEL CAM.

1. Accendere il teilevisore e assicurarsi che sia seleziona-ta la fonte "DTV".
2. Se viene rilevato il CAM, sul tevisore apparirà il seguente messaggio: "Common Interface Module in-serito", attendere alcuni istanti affinché la smart card venga attivata.
3. Selezionare il canale digitale Pay Per View.
4. Saranno visualizzate informazioni dettagliate sulla Smart Card in uso
5. Premere il pulsante OK per visualizzare il menu smart card. Consultare il manuale d'istruzioni del modulo per dettagli sulle impostazioni.
6. Una volta rimioso il modulo, apparirà a video il seguente messaggio: "Common Interface Module rimioso".

Configurazione autoinstallazione

Accendere/spegnere il tevisore

Per accendere il tevisore

Premere il pulsante di accensione sul tevisore o il pulsante sul telecomando e l'indicatore di standby si illuminerà di verde.

Per spagnere il tevisore

Premere il pulsante di accensione sul teilevisore o il pulsante sul telecomando e l'indicatore di standby si illuminerà di rosso.

Quando si accende il tevisore per la prima volta, comparà il menu d'installazione iniziale:

Utilizzato i tasti sinistro/destro per selezionare la lingua e quelli su/giù per scegliere il tipo di servizio che si decide installare. Pò ossere installato un solo tipo di servizio alla volta, ma è possibile tornare a questo menu per installarne altri premendo il pulsante Quick Start.

ATV(telelevisione analogica) viene impiegato per i sistemi via cavo analogico.

Il DVB (DTT - Digitale Terrestre, DVB-T) si utilizes in presenza di un'antenna che riceve il segnale da un trasmetti-tore terrestre.

Via Cavo si usa per i sistemi digitali via cavo (DVBC)

Satellite è preimpostato su Astra 19.2E. Richiede un'antenna parabolica con LNB universale. Per installare altri satelliti utilizzare il menu Installazione completa del satellite.

Premere OK e apparirà il seguente menu.

Accertarsi che l'antenna, il cavo o la parabola siano collegati al tevisore e premere nuovamente OK.

Il tevisore avviare l'installazione del servizio selezionato. In base al tipo di servizio scelto, questa operazione richiedera alcuni minuti.

In agli momento è possibile selezionare ulteriori servizi premendo il pulsante Quick Start.

Menu IMPOSTAZIONI TV

Tutte le opzioni a cui si fa riferimento nelle pagine precedenti sono raggiungibiliancheattraverso Menu principale nel menu Impostazioni TV.

Per accedere al servizio desiderato è necessario che il teilevisore si trovi nella modalità corretta, ATV, DVB, Via cavo o Satellite.

Selezionare la fonte del segnale desiderata dal telecomando o dal menu Sorgente.

Fonte del segnale

Premere il pulsante Source sul telecomando o quello TV/AV sul teilevisore per selezionare la fonte del segnale.

Premere per evidenziare la fonte del segnale considerata. Premere OK per confermare la selezione.

Una volta selezionata la modalità operativa desiderata, premere il pulsante Menu sul telecomando per visualizzazione il menu "Impostazioni TV".

• Una volta in modalità corretta, premere il pulsante Menu sul telecomando e accedere al menu Impostazioni TV.

Per selezionare la modalità del teilevisore direttamente dal telecomando utilizzato i tasti delle 3 modalità

Premere il pulsante MENU per visualizzare il menu principale, utilizzato i tasti destro/sinistro per selezione are il menu EINSTELLUNGEN e premere OK o il tastingo giù per accedere al menu. Per tornare al menu principale preme rere MENU o il tastingo su.

NOTA: IMPOSTAZIONI TV può essere selezionato solo nelle modalità ATV/DVB/SATELLITE/VIA CAVO, nelle altre modalità è disabilitato.

IMPOSTAZIONI ATV/VIA CAVO

IMPOSTAZIONI DVB/DVB-T

IMPOSTAZIONI SATELLITE/PARABOLA

IMPOSTAZIONI DIGITALE VIA CAVO (DVBC)

Ricerca automatica

Nel menu Ricerca automatica ci sono 3 opzioni da selez-. zionare: Tipo selezione DVB, Paese e Tipo sintonia.

Premere / per selezionare Tipo selezione DVB, Pae-se e Tipo sintonia e poi OK per avviare la ricerca.

Selezionando ATV+DTV, il primo 50% del procedimento verrà impiegato per la sintonizzazione ATV, nelle se-condo 50% per那一 bella DTV. Durante la sintonizzazione ATV è possibile premere MENU per saltare la sintonizzazione ATV e avviare direttamente那一 bella DTV o premere EXIT per uscire alla sintonizzazione.

Durante la ricerca dei canali verrà visualizzata un'anteprima dei canali già rilevati.

Diversamente da AVVIO RAPIDO, la ricerca sul satellite cearchera i canali su tutto il satellite e necessiterà di un po' di tempo.

Inoltre, i canali appariranno nell'ordine in cui si trovano sul satellite e non nell'ordine preimpostato.

La ricerca automatica sostituisce tutti i canali precedenze cercati con quelli frutto della nuova ricerca. Per aggiungere un satellite, operazione possibile se si possede una parabola/un LNB/uno switch adatti, utilizzato il menu d'installazione della parabola.

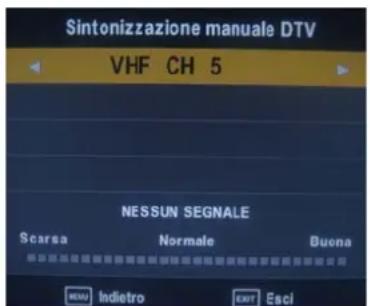

Sintonizzazione manuale DTV (DVBT)

I canali DTV possono essere sintonizzati manualemente con il menu IMPOSTAZIONI TV. Premere i tasti destro/si-nistro per selezionare il canale che si desidera sintonizzare e poi OK per cercarlo.

Sintonizzazione manuale CADTV (DVB-C)

I canali CADTV possono essere sintonizzati manualemente con il menu IMPOSTAZIONI TV.

Note: Per ulteriori informazioni relativamente ai parametri del canale (frequenza, symbol rate e tipo QAM), rivolgersi all'azienda fornitrice di servizi TV via cavo.

Frequenza

Selezionare Freqenza con i tasti

Symbol(ks/s)

Selectionare Symbol (ks/s) con i tasti

Tip QAM

Selezionare Tipo QAM con i tasti

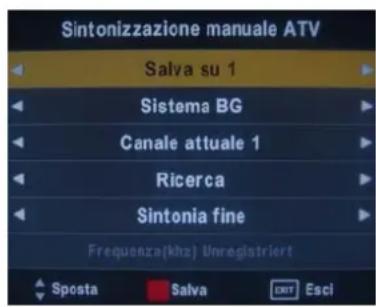

Sintonizzazione manuale ATV (TV analogica via cavo)

I canali ATV possono essere sintonizzati manualemente con il menu IMPOSTAZIONI TV.

Salva su

Premere per cancellare la posizione numerica del canale trovato.

Sistema

Selezionare ilsystema con i tasti

Canale attuale

Mostra il numero del canale attuale; premere i tasti per scegliere il canale da modificare.

Ricerca

Premere per effettuare la ricerca di nuovi canali fra le varie frequenze.

Sintonia fine

In caso di cattiva riscione, premere per effettuire una regolazione precisa della sintonizzazione. Una volta completata la sintonizzazione manuale, premere il pulsante ROSSO per memorizzare i canali trovati.

MODIFICA PROGRAMMA

Utilizzare i tastingi su/giù per selezionare Modifica programma. Premere OK o il tastingo destro per accedere al menu. Utilizzare i tastingi su/giù per spostarsi nel menu.

Elimina

Premere il pulsante ROSSO per eliminare il canale evidenziato e vicino al nome del canale apparirà un cerchio rosso.

Premere nuovamente il pulsante ROSSO per confirmare l'eliminazione.

Premere MENU per tornare al menu principale.

Sposta

Premere per selezionare un canale, poi il pulsante giallo per entrare in modalità Sposta e poi per spostare la posizione del canale; infine, premere sulla pulsante giallo od OK per confermare.

Premere MENU per tornare al menu principale.

Ignora

Premere per selezionare il canale da ignorare.

Premere il pulsante BLU: vicino al nome del canale apparirà un symbolo e il canale selezionato verrà ignorato quando ci si sposta fra i canali.

Con il canale evidenziato, premere nuovamente il pulsante BLU per disabilitare但这a funzione. Premere MENU per tornare al menu principale.

Rinomina (disponibile solo in ATV)

Modifica il nome del canale attuale.

Premere per accedere alla modalità RINOMINA e poi utilizzato i tasti perambiare il nome. Premere il pulsante verde, poi OK o il pulsante del menu per confermare.

Informazioni segnale

Disponibile solo in modalità DTV, Informazione segnale comprende: canale/rete/modulazione/qualità/potenza.

Informazioni Cl

Quando si insertisce il Modulo Cl, alla la Informazioni Cl.

Note: Sono possibili i seguenti tipi o combinazioni di ricezione: ATV, DVB-C, DVB-S(S2), DVB-T, ATV e DVB-C, ATV e DVB-S(S2), ATV e DVB-T. Non è possible ricevere contemporaneamente i canali DVB-C, DVB-S(S2) e DVB-T.

Spegnimento in assenza di segnale

In assenza di segnali validi in entrata, dopo circa 10 min il teilevisore entrera automaticamente in modalità Standby.

Spegnimento automatico

Al massimo dopo 4 ore dall'ultima azione dell'utente e/o dall'ultima volta che si èambiato canale, il tevisore passera automaticamente in modalità Standby. Prima che ciò avvenga, apparirà un messaggio che consente di prolungare il tempo di attesa di altre 4 ore.

Guida elettronica ai programmi (EPG)

Premere il pulsante GUIDE del telecomando per aprire l'EPG. Se il canale selezionato supporta Questa funzione, l'EPG contiene l'anteprima settimanale (7 giorni) dei programmi. Nel caso in cui siano presenti molte informazioni su un programma, premere >> e << per spostarsi fra le pagine. Il numero massimo di caratteri visualizzabili è limitato.

Elenco Peferiti

Selezionare il canale desiderato e premere il pulsante verde (Fav) per aggiargerlo all'elenco dei canali preferiti. Per rimuovere un canale dall'elenco Preferiti, selezionarlo e premere il pulsante verde (Fav). L'elenco Preferiti è visualizzabile premendo il pulsante verde (Fav). É possibile create un elenco Preferiti per agli modulo di sintonizzazione.

Configurazione parabola

1. Se non si possie de una parabola fissa allineata su Astra 19.2E e dotata di un LNB universale, è necessario consultare quello capitolo.
2. Se si possie de una parabola fissa allineate su un diverso satellite o con un LNB differente, è necessario consultare questo capitolo.
3. Se si possie de una parabola motorizzata con un rotatore DiSEqC e si desidera sintonizzato più di un satellite, è necessario consultare quello capitolo.
4. In caso di switch DiSEqC, è necessario consultare questo capitolo.

Le prime due installazioni possono essere portate a termine da chiunque, a patto che si sappia su quale satellte è allineata la parabola e il tipo di LNB di cui è dotata.

Le installmenti 3 e 4 richiedono un utente esperto o un technician.

Impostare un satellite o un LNB diverso

Selezionare la modalità Satellite, premere MENU, spostarsi in basso sull'opzione Configurazione parabola e premere OK. Apparirà il menu Configurazione parabola satellitare.

Per impostare più satelliti e LNB (possibile solo con sistemi a LNB, parabole e switch multipli)

Utilizzare i pulsanti per selezionare il satellite su cui è allineata la parabola. Premere OK. Vicino al satellite scelto apparirà una freccia.

Premere per spostarsi nella sezione LNB del menu. Selezionare il tipo e le impostazioni di LNB.

Premere il pulsante Exit e quello per selezionare il secondo satellite.

Utilizzare i pulsanti per selezionare il secondo satellte e per selezionare il satellite su cui è allineata la parabola. Premere OK. Vicino al satellite scelto apparirà una freccia.

Premere per spostarsi nella sezione LNB del menu. Selezionare il tipo e le impostazioni del secondo LNB e le impostazioni dello switch.

Premere i pulsanti Exit e

Premere due volte il tasting blu per cercare i canali satellitari.

Segue una descrizione accurata della configurazione avanzata della parabola per utilizzato più satelliti con switch e regolatore di posizione DisEqC. Questa operazione deve essere effettuata solo da utenti esperti.

La pagina principale del menu Configurazione parabola*** mostra l'interfaccia principale. Tale interfaccia è formata da Elenco satelliti, Elenco transponder ed Elenco dei parametri di parabola/LNB

Elenco satelliti

Mostra i nomi dei satelliti.

Satellite
001	Ku_ASTRA 1H,1KR,1L...
002	Ku_HOTBIRD 6,7A,8
003	Ku_ASTRA 2A,2B,2D
004	Ku_ASTRA 1E,1G,3A
005	Ku_NILESAT 101, 10
006	Ku_EUTELSAT W3A
007	Ku_EUTELSAT W1
008	Ku_BADR-2,3,4/EURO

Modifica satellite

No. - L'attuale numero in elenco del satellite selezionato.
Tale numero non può essere modificato.

Nome satellite: Premere il pulsante verde per aprire il menu Modifica illustrato di seguito.

Modifica
N.	001
Nome satellite	ASTRA 1H,1KR,1L... D
Direzione longitudine	Est
Angolo longitudine	019.2
Banda	Ku

Per apportare modifiche tramite la tastiera a video, pre-mere

Nel Campo di immissione,utilizzare i tasti e il pulsante OK per selezionare le lettere.

Campo di immissione [tastiera a video]

Espandi: ingrandisce i caratteri

Maiuscole: permette l'uso delle maiuscole. Premere OK per effettuire la selezione.

Indietro: cancella le lettere, premere OK per confermare.

OK: conferma l'impostazione del nome del satellite e torna al menu Modifica.

Annulla: torna direttamente al menu Modifica.

Direzione longitudinal: serve per determinare la posizione del satellite. Utilizzato il tasto per selezionare Ovest/ Est.

Angolo longitudinal: immettere la longitudine utilizzando i tasti

Banda: selezione della banda. Premere per selezionare.

Menu Elimina satellite

Premere il pulsante GIALLO e apparirà il menu di conferma. Premere OK per eliminare.

Aggiungi satellite

Premere il pulsante ROSSO per visualizzare il menu Aggiungi.

No: numero di posizione nell'elenco. Questo numero non cui è essere modificato manualmente.

Regolare tutte le impostazioni e i parametri in base alle istruzioni del capitolo precedente. Premere OK per salva re o EXIT/Cancel.

Al satellite aggiunto verra assegnata una nuova posizione.

Elenco transponder

Mostra i transponder del satellite selezionato.

Transponder

001 10744 H 22000

002 10773 H 22000

003 10832 H 22000

004 10862 H 22000

005 10921 H 22000

006 11023 H 22000

007 11171 H 22000

008 11303 H 22000

Menu Modifica transponder

Premere il pulsante VERDE per accedere al menu Modifica transponder.

Modifica
Transponder	001
Frequenza(khz)	10744
Symbol(ks/s)	22000
Polarità	H

N.Numero di posizione nell'elenco. Non cui essere modificato manualmente.

Frequenza: imposta la frequenza di downlink.

Symbol (ks/s): imposta il Symbol Rate.

Polarità: Impostare la polarità (orizzontale o verticale).

Elimina transponder

Premere il pulsante GIALLO e apparirà il menu di conferma. Premere OK per eliminare.

Aggiungi Transponder

Premere il pulsante ROSSO per accedere al menu Aggiungi transponder.

Aggiungi
Transponder	084
Frequenza(khz)	10744
Symbol(ks/s)	22000
Polarità	H

N. Non cui estere modificato manualmente.

Frequenza: imposta la frequenza di downlink.

Symbol (ks/s): imposta il Symbol Rate.

Polarità: Impostare la polarità [orizzontale o verticale].

Descrizione dei parametri della parabola

TiploNB:Frequenza LNB

Evidenziare il tipo di LNB e utilizzato i tasti oppure OK per accedere al sottomenu in cui impostare i parametri specifici.

Alimentazione LNB: Alimentazione delchio di polariz-zazione, premere per selezionare On/Off.

On: Abilitato alla ricezione del programma di polarizzazione orizzontale/vertecale.

Off: Interruzione dell'alimentazione.

22KHz: livello dello switch LO/DS (è necessario che l'utente abbia installato lo switch del segnale satellitare a 22 KHz]. Premere per selezionare Auto/On/Off.

Auto: segnale d'impulso emesso automaticamente a 22 KHz per controllare il cambio.

On/Off: switch di controlo manuale.

Tone burst: Switch doppio singolo (è necessario che l'utente abbia installato uno switch Tone burst); premere per selezionare Burst A/Burst B/Niente.

Burst A/Burst B: cambia manualmente il satellite A/B.

DiSEqC1.0: 4 selezione 1 switch ( è necessario che il dispositivo supporti il protocollo DiSEqC 1.0). Premere per selezionare LNB1/ LNB2/ LNB3/LNB4/Niente.

LNB1/LNB2/LNB3/LNB4: ciascuno corrisponde a un satellite; una volta effettuata la selezione, l'elenco corrispondente apparirà nell'élenco satelliti.

DiSEqC 1.1: 16 selezione 1 switch ( è necessario che il dispositivo supporti il protocollo DiSEqC1 .0) Il dispositivo deve supportare il protocollo DiSEqC 1.1, Maggior controlo 16↑LNB, . Premere ↓ per selezionare LNB1-LNB16/Niente.

LNB 1-LNB 16: ciascuno corrisponde a un satellite; una volta effettuata la selezione, l'elenco corrispondente apparirà nell'elenco satelliti.

Motore: Controllo della polarità di più satelliti (è necessario che il dispositivo supporti il protocollo DiSEqC1.2 o DiSEqC1.3), tasti destro e sinistro per selezionare DiSEqC1.2/ DiSEqC1.3/Niente.

DiSEqC1.2: SeLECTION del protocollo DiSEqC1.2

DiSEqC1.3: SeLECTION del protocollo DiSEqC1.3

Per "DiSEqC1.2" a motore, istruzioni operative:

Premere il pulsante ROSSO per accedere al menu "Imposta limite".

Premere OK per accedere al menu Imposta posizione.

Avanzamento continuo: controllo continuo di est od ovest per spostare l'asse della polarità sulla posizione deter-rata.

Avanzamento a passi: controllo di est od ovest con una rotazione a a passi fissi dell'asse di polarizzazione.

Imposta limite ovest: la posizione attuale è impostata sul punto massimo a ovest.

Imposta limite est: la posizione attuale è impostata sul punto massimo a est.

Vai a riferimento: torna ai valori predefiniti.

Disabilita limite: elimina l'attuale limite impostato.

Avanzamento automatico: est od ovest del Controllo automatico continuo per spostare l'asse della polarità sulla posizione desiderata.

Avanzamento continuo: controlo manuale continuo di est od ovest per spostare l'asse della polarità sulla posizione desiderata.

Avanzamento a passi: controllo di est od ovest con una rotazione a a passi fissi dell'asse di polarizzazione.

Memorizza posizione: salva l'angolo di rotazione in uso dell'asse della polarità.

Vai a posizione: riporta automaticamente l'angolo della polarità a quello salvato precedentemente.

Vai a riferimento: riporta automaticamente l'angolazione dell'asse di polarità a quello predefinito. Quando il motore è "DiSEqC1.3".

Premere il pulsante ROSSO per accedere a "Imposta limite" e il motore è "DiSEqC1.3" menu "Imposta limite" uguale.

Premere il pulsante VERDE per accedere al menu Imposta ubicazione.

Ubicazione: selezionale l'area dell'utente o aree simili; se l'utente, quando si trova in queste aree, non è presente nelle impostazioni predefinite delsystema, è possibile selezionale Impostazione manuale personalizzata.

Direzione longitudinal: selezionare l'area dell'utente nella longitudine est o longitudine.

Angolo longitudinal: angolo di longitudine. Selezionale l'area dell'utente in cui si trova la longitudine; digitare i valori appropriati per spostare il cursore.

Direzione latitudine: selezionare l'area dell'utente nella latitudine o la latitudine.

Angolo latitudine: selezionare l'area dell'utente in cui si trova la latitudine; digitare i valori appropriati per sposta re il cursore.

Premere OK per accedere al menu Imposta posizione.

Avanzamento automatico: est od ovest del Controllo automatico continuo per spostare l'asse della polarità sulla posizione desiderata.

Avanzamento continuo: controllo manuale continuo di est od ovest per spostare l'asse della polarità sulla posizione desiderata.

Avanzamento a passi: controllo di est od ovest con una rotazione a a passi fissi dell'asse di polarizzazione.

Memorizza posizione: salva l'angolo di rotazione in uso dell'asse della polarità.

Vai a posizione: riporta automaticamente l'angolo della polarità a quello salvato precedentemente.

Vai a riferimento: riporta automaticamente l'angolazione dell'asse di polarità a quello predefinito.

V a i a X: area basata sui parametri immessi dall'utente; calcola automaticamente il satellite presente sull'area; controlling che la rotazione dell'asse di polarità si trovi in posizione corretta.

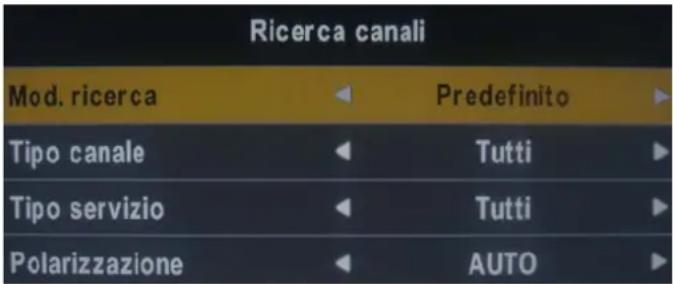

Menu Ricerca

Una volta impostati tutti i parametri, premere il pulsante BLU per sintonizzato il menu Configurazione a cui accedere.

Mod. Ricerca: selezionare Predefinito, Ricerca cieca e Rete.

Predefinito:programma di ricerca predefinito.

Ricerca cieca: Ricerca le impostazioni LNB in tutti i programmi (in Elenco satelliti, premere il pulsante blu e accedere al menu Ricerca, poi alla modalità Ricerca, in Transponder si accede alla ricerca senza alcuna modalità).

Rete: ricerca sulle frequenze di canale note le impostazioni LNB e del satellite selezionate al momento della produzione.

Tipocanale:FTA [graviti]oTUTTI[graviti e a pagamento].

Tiposervizio:DTV(DVBTV)oradio(DVBradio)o entrambe (DTV e radio).

Polarizzazione: Polarizzazione LNB: H (orizzontale), V (verticale) e AUTO, a seconda dell'installazione LNB.

Impostazioni del menu

Menu Imagine

Modalità Immagine: scegliere fra Standard, Dinamico, Utente e Soffuso.

Note: contrasto, luminosità, colore e nitidezza possono essere regolati con l'opzione Personale nelle impostazioni modalità immagine.

Contrasto: regola la differenza fra le zone più scure e quella più luminose dell'imagine.

Luminosità: controlling la luminosity complessiva dell'imagine.

Colore: regola il colore.

Nitidezza: augmentare questo parametro per vedere i bordi dell'imagine più definiti; diminuirlo per sfumarli.

Tinta: regola il tono (solo in modalità NTSC).

Temperatura colore: scegliere fra Standard, Freddo, Utente e Caldo.

Rosso: regola il colore rosso dell'immagine.

Verde: regola il colore verde dell'imagine.

Blu: regola il colore blu dell'immagine.

Rapp.formato: scegliere fra Auto, 4:3, 16:9, Zoom1, Zoom2 e Panorama.

Riduz.disturbi: Scegliere tra le modalità di disturbo da interferenza Off, Bassa, Media e Alta.

Menu SU0NO

Modalità audio: consente di scegliere fra: Standard, Musica, Film, Sport e Utente.

Alti (regolabili quando la modalità Suono è impostata su Utente): regola l'intensità relativa dei suoni alto.

Bassi (regolabili quando la modalità Suono è impostata su Utente): regola l'intensità relativa dei suoni bassi.

Bilanciamento: regola il bilanciamento delle uscite audio delle casse sinistra e destra o disattiva il volume della cassa sinistra o destra.

Volume auto: esta funzione regola automaticamente il volume quando il teilevisore è accesso. Viene attivata selezionando "On".

Audio Surround : Selezionando "on"/"off" si attiva/disattiva la funzione audio surround.

Menu EXTRA

Timer di spegnimento: consente di impostare il timer di spegnimento fra: 10 min, 20 min, 30 min, 60 min, 90 min, 120min, 180min, 240 min e off.

Impostazioni PC (solo modalità PC): premere il pulsante OK per accedere al sottomenu per regolare la posizione orizzontale/verticale, le dimensioni e la fase dell'immagine.

Per selezionare l'installazione automatica,utilizzare i tasti su/giù per evidenziare l'opzione e poi premere OK.

Menu OPZIONI

Lingua OSD: consente di selezionare la lingua del menu OSD.

Lingua audio (selezionabile soltanto in modalità DTV) imposta la lingua per l'audio. La disponibilità di但这a funzione dipende dal canale sintonizzato.

Lingua sottotitoli (seLECTIONabile soltanto in modalità DTV): imposta la lingua per i sottotitoli. La disponibilità di questa funzione dipende dal canale sintonizzato.

Menu Timeout: consente di impostare la durata di visibilità dell'OSD: 5s, 10s, 15s, 20s, 25s, 30s, 35s, 40s.

Paese: il Paese predefinito è la Germania, ma può essere modificato utilizzando la funzione di sintonizzazione automatica.

Ripristina impostazioni: Premere il pulsante OK per ripristinare i valori d'impostazione di fabbrica.

Menu BLOCCA

Per accedere al menu Blocca è necessario inserire la password. La password predefinita è 0000. Una volta entrati nel menu, è possibile camiarla con una personale.

Blocco problema: attiva o disattiva il blocco del problema.

Selezionando ON, verranno abilitate e attivate le impostazioni di "Blocco canale", "Guida parentale" e "Impostazioni hotel".

Imposta password: se si è giornata proveduto a cancellare la password, insere quella attuale.

Password vecchia: insere la password in uso.

Nuova password: inserire la nuova password.

Confermare nuova password: inserire la nuova password.

La funzione Blocco canali cui è essere utilizzata per blocare i canali selezionati. Utilizzato i tasti per selezioniare il canale desiderato e premere il pulsante VERDE sul telecomando per bloccarlo. Per sbloccare un canale precedentamente bloccato, selezionario e premere il pulsante VERDE.

Note: per guardare i canali bloccati è necessario insertire la password.

La Guida parentale blocca i programmi in base al livello assegnato loro. Questa funzione è disponibile solo per la TV digitale e se supportata dal canale sintonizzato.

Impostazioni hotel: Apre il menu "Impostazioni hotel".

Modalità Hotel

Restringe l'accesso ai menu di sintonizzazione, limita il livello massimo del volume. Blocca i menu Immagine e Segnale.

Blocco Hotel: premere per selezionare "Blocco hotel" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON, saranno disponibili le seguenti opzioni, eccetto "Annulla blocco".

Blocco canale: premere per selezionare "Blocco canale" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON, nel menu principale non appariranno più le opzioni d'impostazione TV.

Imposta sorgente: premere per selezionare "Imposta sorgente" e poi premere per scegliere fra una fonte del segnale od OFF. Questa funzione consente di impostare la fonte del segnale (DVB/Via cavo/Satellite/ATV/SCART/AV/YPBPR/PC/HDMI1/HDMI2/HDMI3/TUSB) dautilizzare all'accensione del dispositivo. Tale fonte verrà utilizzata fino a quando ne verrà selezionata un'altra o questa funzione verrà disabilitata (OFF).

Blocco imagine: premere per selezionare "Blocco imagine" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON, nel menu principale non appariranno più le opzioni del menu Imagine.

Blocco tasti: premere per selezionare "Blocco tasti" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON, i tasti, posti sul pannello anteriore, TV/AV/ Menu/CH+/CH-/VOL+/VOL verranno bloccati.

Volume max: premere per selezionare "Volume max" e poi per impostare il volume desiderato. L'audio in uscita non supererà mai il volume massimo impostato.

Blocco sorgente: premere per selezionare "Bloccosorgente" e poi OK per attivare il menu. Premere > per spostarsi fra ON od OFF. Tutte le fonti del segnale etichettate ON non saranno più disponibili nel menu di selezione della fonte del segnale.

Annulla blocco: premere per selezionare "Annulla blocco" e poi per attivarlo. Tutte le impostazioni hotel verranno disattivate fino a quando non si abilitera nuovamente Blocco hotel.

Importa ed esporta database: consente di copiare i menu Immagine, Suono, Opzioni, Blocca e Hotel da un teileso re all'alto, in modo da formare un gruppo di dispositivi tutti con le stesse impostazioni.

Esportazione delle impostazioni in un file su un dispositivo USB: collegare una chiavetta USB alla porta USB1. Selezionare "Esporta database". Premere il pulsante . Quando l'esportazione sera terminata apparirà il messaggio "Esportazione riuscita".

Importazione delle impostazioni in un'alto Valencia SEG: inserire la chiavetta contentente il file nella porta USB1 del nuovo televisione. Selezionare "Importa database". Premere il pulsante . Una volta terminata l'operazione, il televisione si spegnerà. Quando verrà riaccesso, le impostazioni saranno uguali a quella del primo televisione.

Blocco avvio rapido: premere per selezionare "Blocco Avvio rapido" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON si disabilitaria il pulsante QUICK START del telecomando.

Blocco menu: premere per selezionare "Bloccocomu" e poi premere per scegliere fra le opzioni ON od OFF. Selezionando ON, nel menu principale non appariranno più i sottomenu, a eccezione di quello "Blocca".

Funzioni multimediali

Funzionamento base

1. Premere SOURCE sul telecomando per visualizzare il menu delle sorgenti d'ingresso, selezionare la sorgente USB tramite i pulsanti e premere OK per accedere al menu Multimedia.

1. Inserire il dispositivo USB, apparirà sullo schermo il nome del dispositivo.

Informazioni sul dispositorio USB

3]. Premere / per selezionare i file sul dispositivo USB (FOTO, MUSICA, FILM, TESTO) da visualizzare o riproduire.

Premere / / / per selezionare e OK per attivare il file o aprire la cartella. Premere per riproduire i file in modalità a piano schermo. In modalità a piano schermo, premere il pulsante OK per migliorare nella parte inferiore dello schermo il menu di opzioni di navigazione oppure premere per ritornare ai file.

1. Foto

Visualizzare le Foto

Premere per selezionare un'opzione nel menu e premere OK per attivarla.

Ripetizione: selezionale la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Musica: riproduce/mette in pausa la musica di sottofondo scelta.

Playlist: visualizza a schermo l'elenco di riproduzione e selezione la foto desiderata.

Info: visualizza le informazioni sul file.

Ruota: ruota la Foto in senso orario/antiorario.

Zoom avanti/indietro: effettua l'ingrandimento/rimpiccio-lamento della fotto.

Sposta vista: sposta la Foto in modalità zoom.

2. Musica

Ascoltare la musica

Premere per selezionare un'opzione nel menu e premere OK per attivarla.

Premere / per selezionare la musica e premere OK per riproduurla.

Ripetizione: selezionare la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Ricerca: programmà la riproduzione della musica a partire dal tempo impostato.

Premere OK per visualizzare l'orario impostato e selezionare la posizione con i tasti , impostare l'orario utilizzato i pulsanti numerici del telecomando, selezionare "OK" e premere OK per la ricerca.

Screensaver: premere il pulsante BLU per accedere alla modalità Screensaver, premere un tasting qualsiasi per uscirne.

3. Film

Guardare un film

Premere per selezionare l'opzione nel menu e pre-mere OK per attivarla.

Ripetizione: selezionare la modalità di ripetizione tra Ripeti tutto, Ripeti 1, Ripeti nessuno.

Imposta A-B: selezione e riproduce la parte preferita del file impostando il punto iniziale (A) e quello finale (B). Premere OK per annullare.

Playlist: visualizza l'elenco di riproduzione sullo schermo.

Info: visualizza le informazioni sul file del filmato.

Rallentatore: Riproduce i film a rallentatore, premere il pulsante T per annullare e riprendere la riproduzione a velocità normale.

Avanzamento fotogramma: con esta opzione è possibili spostarsi rapidamente all'internalo del film

Ricerca: programmà il film alla posizione temporale impostata.

Zoom avanti/indietro: effettua l'ingrandimento/rimpiccio-lamento del film.

Rapp.formato: imposta il rapporto d'aspetto dello schermo.

Sposta vista: Sposta l'area ingrandita dell'imagine.

4. Testi

Visualizzare file di testo

Premere per selezionare un'opzione nel menu e premere OK per attivarla.

Pagina Prec/Succ: passa alla pagina precedente/successiva del testo.

Prec/Succ: passa al file precedente/successivo.

Stop: interrompe l'avanzamento automatico delle pagine.

Musica: riproduce/mette in pausa la musica di sottofondo scelta.

Listing: visualizza l'elenco di riproduzione sullo schermo.

Info: visualizza le informazioni sul file di testo.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Per individuare possibili guasti,utilizzare la seguente guida.

PROBLEMASOLUZIONE
Assenza di immagini e suoni	Verificare che il televisore sia connesso correttamente e che sia adeguatamente alimentato. Verificare che l'alimentazione sia accesa.
Assenza di immagini	Assicurarsi che il televisore sia acceso. Verificare che i cavi siano fissati corretta-mente. Assicurarsi che le sorgenti antenna o esterne siano collegate. Premere il pulsante SOURCE per cancellare sorgente. Accendere e spegnere il teilevisore.
Assenza di audio	Premere il pulsante MUTE e verificare se il volume è azzerato. Cambiare canale e videere se si ripresenta lo stesso problema. Premere il pulsante V+ per aumentare il volume.
Assenza di immagini in certi canali	Verificare che il canale corretto sia selezionato. Regolare l'antenna.
Assenza di colore in certi canali (immagini in bianco e nero)	Verificare se il problema interessaanche altri canali. Assicurarsi che siano selezionate le corrette impostazioni d'imagine.
Disturbi, neve, immagini sfocate.	Verificare che l'antenna sia collegata correttamente. Verificare che l'antenna sia in buone condizioni. Provarare a spostare l'antenna.

Se nessuno dei suggerimenti dovesse funzionare, provare a spegnere e riaccendere il teilevisore. Se il problema persiste, rivolgersi all'assistenza tecnica.

NOTA: il tevisore deve essere riparato solamente da personale d'assistenza qualificato. Non tentare di rimuovere il pannello posteriore del tevisore in quanto all'interno è presente tensione pericolosa che può provocare incendi o morte.

SPECIFICHE TECNICHE

Le specifiche del tevisore appena acquistato possono differire delle informazioni presenti nella segunte tabella a causa di innovazioni tecniche.

Specifiche del teilevisore

Sistema TV PAL/BG/DK/L/L'
Sistema audio BG/DK/I
Dimensioni dello schermo 26 p	ollici (diagonale)
Risoluzione 1920 x 1080 Pixel [RGB]
Ingresso antenna 75 Ohm (non	bilanciati)
Potenza audio in uscita 2 x 6W
Requisiti d'alimentazione 100-	240V - 50/60Hz
Consumo elettrico < 35W
Consumo elettrico in standby <	1W
Peso	6.7 kg

Specifiche del telecomando

Tipoi infrarossi
Distanza di controllo	5m
Angolazione di controllo	30 gradi (orizzontale)
Batterie	2 x 1,5V, AAA
Dimensioni	48 x 193 x 20 mm
Peso	120g (senza batterie)

Montaggio a parete

1. Il supporto delve prima essere rimioso. Posizione è il televisore con lo schermo rivolto verso il basso.
2. Rimuovere le 4 viti sul retro del tevisore per sbloccare la parte rimanente del supporto.
3. Rimuovere e riporre supporto e viti.
4. Utilizzato quattro viti per fissare il teileisore alla staffa.

L'unità è conforme VESA e progettata per il montaggio a parete con kit di montaggio conforme VESA da 100mm x 100mm. Montare l'unità seguendo le istruzioni per la staffa a parete (non fornita)

Riciclaggio dei rifiuti elettrici

Smaltimento corretto del prodotto

Questo symbolo indica che il prodotto non può essere smaltito con i normali rifiuti domestici. Il cliente è responsabile del riciclaggio e della raccolta differenziata di questo tipo di prodotti. Portare il prodotto nei punti di raccolta adeguati affinché sia possibile riciclare i componenti elettrici ed elettronici. Se non si

sa dove portare i propri rifiuti per il riciclaggio, rivolgersi all'ufficio ambiente del comune o all'azienda di raccolta dei rifiuti urbani.

Il simbolo del cestino dei rifiuti con la croce indica che batterie e/o accumulatori vanno raccolti e smaltiti separatamente dai rifiuti domestici.

Hg Cd Pb

Qualora la batteria o l'accumulatore contenga quantità di piombo (Pb), mercury (Hg) e/o cadmium (Cd) superiuri a quale definite alla Direttiva sulle batterie (2006/66/CE), alla appariranno i symboli chimici Hg Cd Pb per piombo (Pb), mercury (Hg) e/o cadmium (Cd) appariranno quello al simbolo del cestino.

Partecipando alla raccolta differenziata delle batterie, si assicura il corretto smaltimento di prodotti e batterie eosi si prevengono consequences potenzialmente negative per l'ambiente e la salute umana.

Per maggiori informazioni sulla raccolta e i programmi di ricericlaggio disponibili nel proprio Paese, rivolgersi alle autorità locali o al negazio dove avete acquistato il prodotto.

Questo dispositivo è conforme alle direttive europee in materia di sicurezza ed elettricità.

Questo prodotto è conforme ai seguenti regolamenti UE:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-

3:1995+A1:2001+A2:2005

EN55022:2006{CLASS-A}

EN55024:1998+A1:2001+A2:2003

Produtlore:

Telefono: +49[0]6835 92350-0

Fax: +49[0]6835 92350-500

Garanzia del produttore

Grazie per aver acquistato quello prodotto moderno! Tramiteesso, speriamo di poterVi offrire ore e ore d'intrattenimento! La produzione di quello dispositivo avviene con unprocesso complesso che nei monitoriamo attendamente con costanti controlli di qualita. Qesti controlli ci consentono di garantire l'alta qualita dei nostri prodotti. In agli caso, in presenza di malfunzionamenti, offriamo una garanzia della durata di 2 anni alla data d'acquisto, alle seguenti condizioni:

1. Questa garanzia non influsce sui diritti di reclamo del cliente nei confronti del venditore Tali diritti non vengono limitati alla garanzia del produttore.
2. Questa garanzia del venditore è valida unicamente per un utilizzo privato del dispositivo e all'interno della Svizzera.
3. La durata della garanzia è di 2 anni alla data d'acquisto.
4. Durante tale periodo di garanzia offrirremo un'assistenza gratuite a notre discrezione: sono previsti sia la riparazione del disposativo sa ilchio con un'alto di valore simile. Ci faremo carico dei costi di lavorazione, materiali e trasporto del disposativo all'interno della Svizzera.
5. Nel caso in cui si desiderasse inoltrare un reclamo, contattare prima il nostro numero d'assistenza. Qui un miglioramento Vi comuncherà casa fare per usfuquire del servizio di riparazione del dispositivo.

Épossiblecontattare l'assistenza tecnica al seguente numero

CH

043 5080107

o scriverci all'indirizzo:

Sertronics AG

Fegistrasse 5

1. Tenere a portata di mano una prova d'acquisto. Sarà sufficiente accludere al dispositivo la prova d'acquisto al momento della spedizione. Purtroppo, perché una prova d'acquisto non sare possibile eseguire alcun servizio gratuite in garanzia. Nel caso in cui il dispositivo venga spedito sonozza但这a prova, la riparazione avverrà a pagamento. In quello caso, se si dovesse decidere di non far riparare il dispositivo, l'apparecchio verrà restituito al mittente. Inoltre, verrà richiesto il pagamento di una tariffa fissa per il trasporto e ilpreventivo.
2. | componenti sostituite rimarranno presso il nostro centro assistenza e verranno distrutte a notre discrezione.
3. La garanzia diventa nulla nel caso in cui il cliente, o terme parti non escludamente autorizzate da moi, apra il dispositivo e/o apporti modifiche adesso.

4. I seguenti casi non sono coperti alla garanzia:

5. errata manipolazione
   danni meccanici al dispositivo causati da fattori esterni
   danni imputabili al trasporto
   erroridutilizzato

6. utilizzo del dispositivo in ambienti umidi o all'esterno
7. malfunzionamenti di parti e componenti soggetti a usura (es. batterie, batterie ricaricabili, ecc.)
   danni causati da forza maggiore, acqua, fulmini, picchi di tensione

8. danni causati da utilizzo eccessivo, soprattutto in caso d'impiego diverso da quello privato
   per disattenzione di quanto scritto nel manuale operativo
   se il dispositivo non presente difetti tecnici
   per errorsi di pixel compresi nei valori di tolleranza prestabiliti dallo standard ISO 13406-2 (errorsi di pixel di classe II).
   In caso di assenza del numero d'identificazione e/o del numero di serie.

9. Allo scopo di verificare il reclamo e di garantire la corretta lavorazione, Vi chiediamo di inviari cui tutto il contento della confezione, compresi tutti gli accessori. (es. Telecomando, supporto, supporto per il montaggio a parete, cavo A/V, ecc.)

10. La garanzia non copre altre responsabilità da parte nostra, in particolare i danni non originati dal dispositivo stesso o eventuali perdite legate alla spedizione del dispositivo malfunzionante per la riparazione (es.osti di trasporto,di manipolazione, ecc.) Le nostre responsabilità legali, in particolare sulla base della normativa in materia di responsabilità del prodotto, non sono esclude ne' subiscono alcuna influenza.
11. La data di restituzione del prodotto riparato, o dell'eventuale sostituzione di componenti, non estende il periodo di garanzia或者其他 anni alla data d'acquisto.
