MANUALE UTENTE Barcelona SEG

INFORMAZIONI SULLA SICUREZZA....3

Avviso sulle cuffie....4

Dove installare 4

Schermo LCD....4

Dispositivo e accessori 5

Introduzione....5

Veduta anteriore....5

Telecomando 6

Funzioni dei pulsanti del telecomando....6

Impostazione del pulsante modalità multisatellite....8

Istallazione delle batterie nel telecomando 9

Uso del telecomando....9

Collegamento dell'antenna 9

Connessione dell'antenna TV 9

Collegamento di dispositivi esterni 9

Cavo HDMI 9

Cavo SCART 9

Cavo VGA 9

COLLEGAMENTI 11

Collegamento PC....11

Collegamento al PC tramite VGA, HDMI....11

Collegamento di videocamere e videoregistratori 12

Collegamento a un impianto audio....12

Collegamento del lettore DVD....12

Configurazione autoinstallazione....13

Accendere/spegnere il televisore 13

Menu fonti....14

Impostazioni del menu....14

MENU CANALE 14

MENU IMMAGINE 14

MENU SONORO....14

MENU ORA....15

MENU BLOCCA 15

MENU IMPOSTAZIONI....15

MENU CANALE 15

Menu Immagine....16

Menu Audio 17

Menu Ora....17

Menu Blocca 17

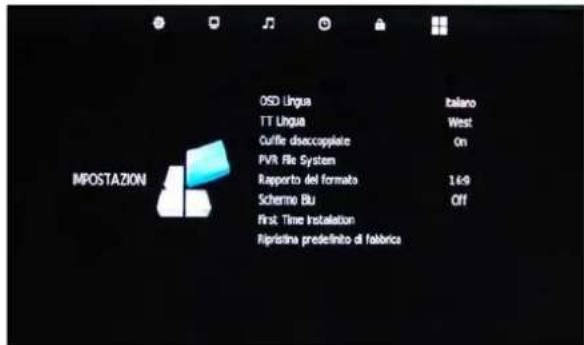

Menu Impostazioni 17

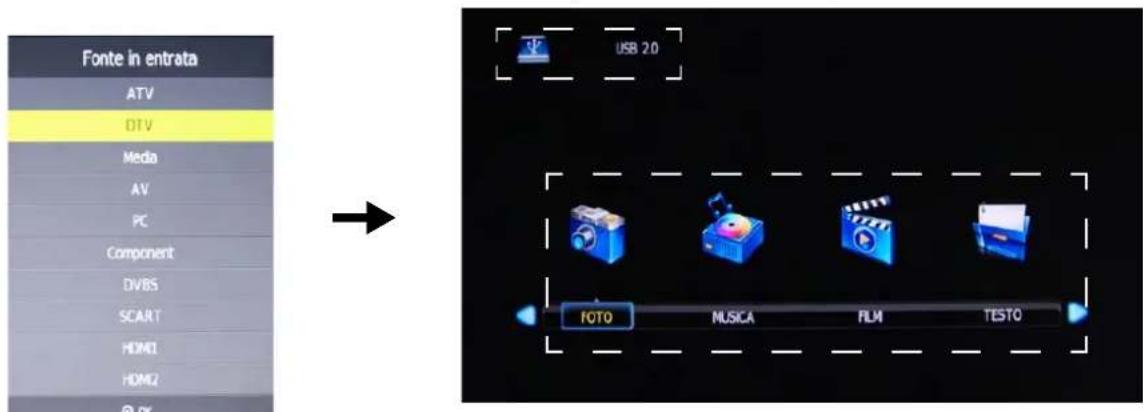

Funzioni multimediali 18

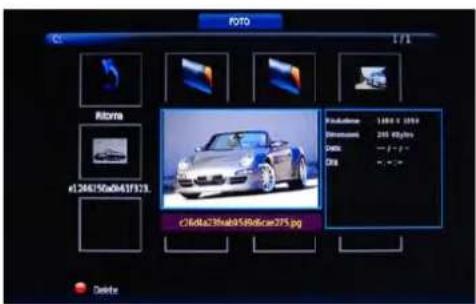

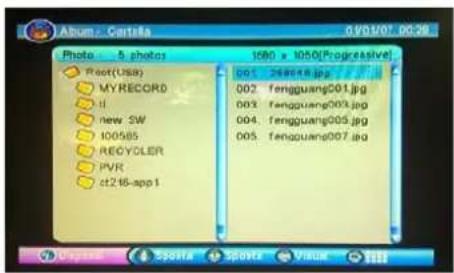

Foto 18

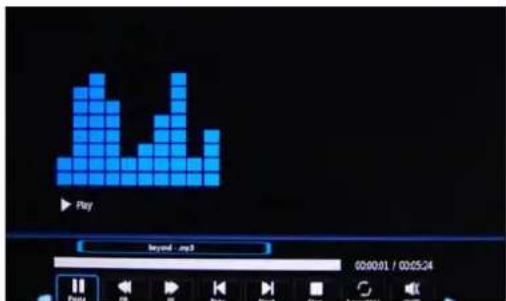

Musica 19

Film 19

Testo....19

Registrazione....20

Impostazioni PVR 20

Lista registrazioni 20

El. Progr....20

Registrazione programmata 20

Registrazione 21

Time Shift 21

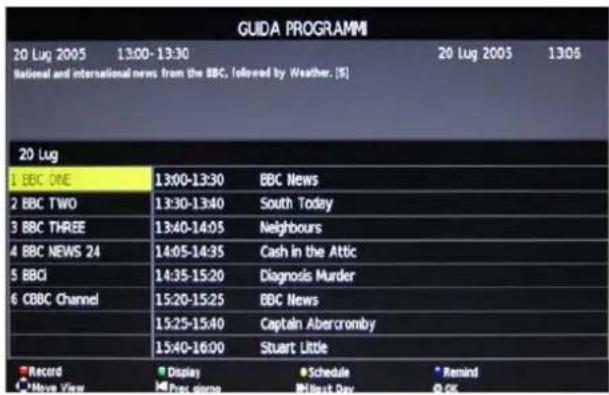

Registrazione EPG....21

MENU SATELLITE PRINCIPALE 22

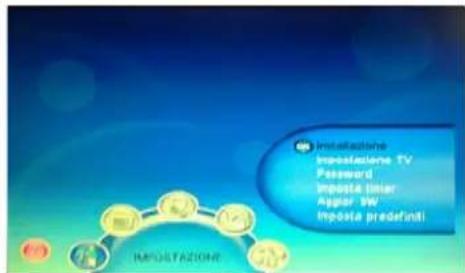

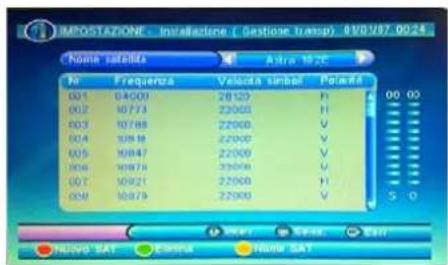

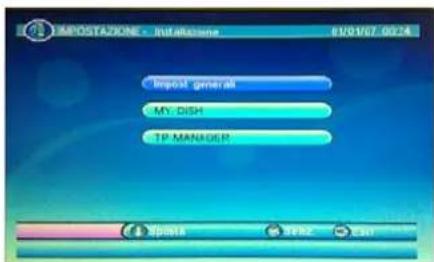

1) CONFIGURAZIONE....22

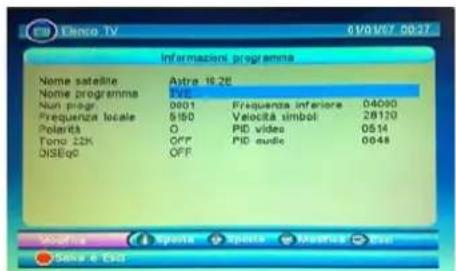

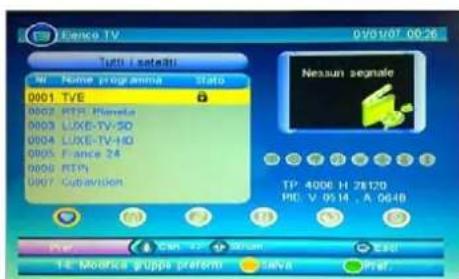

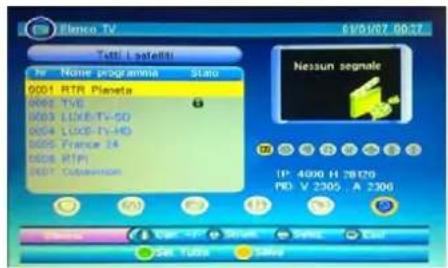

2) TV/Radio 23
3) MULTIMEDIA....25
4) GIOCHI 25

GUIDA PER LA RISOLUZIONE DEI PROBLEMI....26

SPECIFICHE TECNICHE....26

Specifiche del televisore 26

Specifiche DVBS 26

Montaggio a parete....27

Riciclaggio dei rifiuti elettrici....27

Smaltimento corretto del prodotto 27

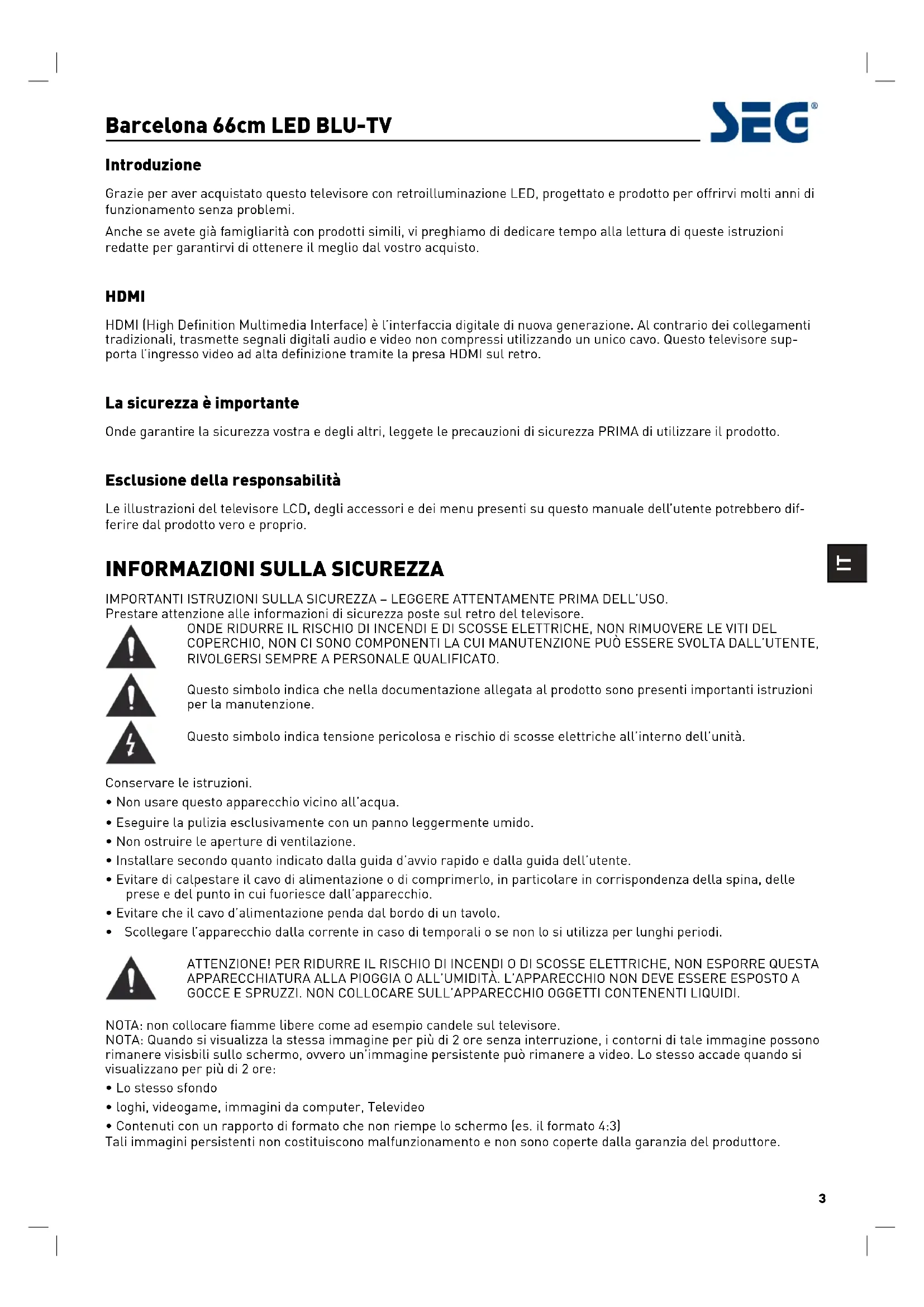

Introduzione

Grazie per aver acquistato questo televisore con retroilluminazione LED, progettato e prodotto per offrirvi molti anni di funzionamento senza problemi.

Anche se avete già famigliarità con prodotti simili, vi preghiamo di dedicare tempo alla lettura di queste istruzioni redatte per garantirvi di ottenere il meglio dal vostro acquisto.

HDMI

HDMI (High Definition Multimedia Interface) è l'interfaccia digitale di nuova generazione. Al contrario dei collegamenti tradizionali, trasmette segnali digitali audio e video non compressi utilizzando un unico cavo. Questo televisore supporta l'ingresso video ad alta definizione tramite la presa HDMI sul retro.

La sicurezza è importante

Onde garantire la sicurezza vostra e degli altri, leggete le precauzioni di sicurezza PRIMA di utilizzare il prodotto.

Esclusione della responsabilità

Le illustrazioni del televisore LCD, degli accessori e dei menu presenti su questo manuale dell'utente potrebbero differire dal prodotto vero e proprio.

INFORMAZIONI SULLA SICUREZZA

IMPORTANTI ISTRUZIONI SULLA SICUREZZA - LEGGERE ATTENTAMENTE PRIMA DELL'USO.

Prestare attenzione alle informazioni di sicurezza poste sul retro del televisore.

ONDE RIDURRE IL RISCHIO DI INCENDI E DI SCOSSE ELETTRICHE, NON RIMUOVERE LE VITI DEL COPERCHIO, NON CI SONO COMPONENTI LA CUI MANUTENZIONE PUÒ ESSERE SVOLTA DALL'UTENTE, RIVOLGERSI SEMPRE A PERSONALE QUALIFICATO.

Questo simbolo indica che nella documentazione allegata al prodotto sono presenti importanti istruzioni per la manutenzione.

Questo simbolo indica tensione pericolosa e rischio di scosse elettriche all'interno dell'unità.

Conservare le istruzioni.

• Non usare questo apparecchio vicino all'acqua.
• Eseguire la pulizia esclusivamente con un panno leggermente umido.
• Non ostruire le aperture di ventilazione.
• Installare secondo quanto indicato dalla guida d'avvio rapido e dalla guida dell'utente.
• Evitare di calpestare il cavo di alimentazione o di comprimerlo, in particolare in corrispondenza della spina, delle prese e del punto in cui fuoriesce dall'apparecchio.
• Evitare che il cavo d'alimentazione penda dal bordo di un tavolo.
• Scollegare l'apparecchio dalla corrente in caso di temporali o se non lo si utilizza per lunghi periodi.

ATTENZIONE! PER RIDURRE IL RISCHIO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE QUESTA APPARECCHIATURA ALLA PIOGGIA O ALL'UMIDITÀ. L'APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCE E SPRUZZI. NON COLLOCARE SULL'APPARECCHIO OGGETTI CONTENENTI LIQUIDI.

NOTA: non collocare fiamme libere come ad esempio candele sul televisore.

NOTA: Quando si visualizza la stessa immagine per più di 2 ore senza interruzione, i contorni di tale immagine possono rimanere visibili sullo schermo, ovvero un'immagine persistente può rimanere a video. Lo stesso accade quando si visualizzano per più di 2 ore:

• Lo stesso sfondo
• loghi, videogame, immagini da computer, Televideo
• Contenuti con un rapporto di formato che non riempe lo schermo (es. il formato 4:3)
  Tali immagini persistenti non costituiscono malfunzionamento e non sono coperte dalla garanzia del produttore.

L'unità è stata prodotta in accordo con tutte le attuali normative sulla sicurezza. I seguenti suggerimenti sulla sicurezza sono intesi a salvaguardare gli utenti da utilizzi sprovveduti e dai relativi pericoli.

- Sebbene l'apparecchio sia stato prodotto con cura e rigorosamente controllato prima di lasciare la fabbrica, come per tutti i prodotti elettrici è possibile l'insorgere di problemi. In caso di presenza di fumo, di surriscaldamento o di altri fenomeni imprevisti, scollegare immediatamente l'alimentazione.

- Assicurarsi che l'unità sia sufficientemente ventilata! Non collocare mai l'unità vicino o sotto alle tende!

- La spina della corrente viene utilizzata per collegare/scollegare il dispositivo dall'alimentazione e deve essere accessibile facilmente.

- Il dispositivo va collegato unicamente a un tipo d'alimentazione corrispondente a quanto indicato sul-l'etichetta sul retro del dispositivo. Non collegare il dispositivo ad altri tipi d'alimentazione.

- La presa di corrente deve essere prossima all'apparecchio e facilmente accessibile.

- Per prevenire sovraccarichi, non collegare alla stessa presa troppi dispositivi.

- Gli apparecchi di Classe 1 devono essere collegati a una presa di corrente dotata di messa a terra.

- Tenere l'apparecchio lontano dalla portata di roditori onde evitare che mordano i cavi.

- Tenere sempre ben salda la spina quando la si estrae dalla presa elettrica. Non tirare il flessibile in quanto potrebbe sovraccaricarsi e provocare un cortocircuito.

- Collocare l'unità in modo da evitare che qualcuno inciampi sul flessibile.

- Non posizionare oggetti pesanti sul flessibile, potrebbero danneggiarlo.

- Onde evitare infortuni, fare in modo che il flessibile non sia alla portata dei bambini piccoli.

- Non collocare l'unità in prossimità di fonti di calore. L'alloggiamento e il flessibile potrebbero danneggiarsi a causa del calore.

- Lo schermo è di plastica e potrebbe rompersi se danneggiato. Prestare attenzione quando si raccolgono schegge appuntite di plastica onde evitare infortuni.

- Evitare di collocare l'unità su superfici soggette a vibrazioni o scosse.

- Per proteggere l'unità durante un temporale, scollegare il cavo d'alimentazione CA e l'antenna. Attenzione: non toccare il connettore dell'antenna (RF).

- In caso di assenza prolungata dall'abitazione, scollegare il cavo d'alimentazione CA per ragioni di sicurezza.

- L'unità si scalda durante il funzionamento. Non coprire l'unità con coperte o altri oggetti simili onde evitarne il surriscaldamento. Non ostruire i fori di ventilazione. Non posizionare l'unità in prossimità dei termosifoni. Non esporre l'unità alla luce diretta del sole. Se posizionata su uno scaffale, lasciare 5 cm di spazio interno all'intera unità.

- Il televisore non deve entrare in contatto con acqua o umidità. NON utilizzare l'apparecchio in luoghi umidi o bagnati come stanze da bagno, cucine piene di vapore o nei pressi di piscine.

- Non utilizzare l'unità in caso di condensa.

- Le riparazioni vanno effettuate unicamente da personale specializzato.

- Non aprire l'unità. Tentativi di riparazione da parte di persone non esperte possono risultare pericolosi e provocare il rischio d'incendio.

- La presenza di liquidi all'interno dell'unità può provocare seri danni. Spegnere l'unità, scollegare l'alimentazione e rivolgersi a personale d'assistenza qualificato prima di utilizzare nuovamente l'unità.

- NON rimuovere il coperchio di sicurezza. Non contiene parti utili o riparabili all'interno. Ciò potrebbe rendere nulla la garanzia. Per le riparazioni rivolgersi solo a personale specializzato.

- NON toccare o scuotere lo schermo TV, i circuiti interni potrebbero danneggiarsi. Prestare attenzione al telecomando, non farlo cadere.

- Non collocare mai oggetti bollenti o fiamme libere sopra o in prossimità del televisore.

- Le temperature elevate possono squagliare la plastica e provocare incendi.

- Per pulire il televisore utilizzare un panno morbido e asciutto. Non utilizzare solventi o liquidi a base di benzina. Rimuovere le macchie ostinate con un panno morbido inumidito con detergente diluito.

Avviso sulle cuffie

La musica ad alto volume può danneggiare irreparabilmente l'udito. Si sconsiglia quindi di non impostare il volume a un livello elevato quando si utilizzano le cuffie, in particolare per lunghi periodi di tempo.

Dove installare

Collocare il televisore lontano dalla luce diretta del sole o forte illuminazione, per la visione, si raccomanda un'illuminazione leggera e indiretta. Utilizzare tende o tapparelle per evitare che la luce diretta del sole raggiunga lo schermo. Posizionare il televisore su una superficie solida, piatta e stabile. In questo modo si eviteranno cadute.

Assicurarsi che il televisore sia collocato in una posizione dove non possa essere spinto o entrare a contatto con oggetti, dato che la pressione potrebbe rompere o danneggiare lo schermo. Evitare che piccoli oggetti finiscano nei fori di ventilazione o nelle aperture del cabinet.

Schermo LCD

I pannelli LCD sono prodotti utilizzando tecnologia a elevatissimo livello di precisione. Ad ogni modo, alcune parti dello schermo potrebbero essere prive di elementi d'immagine o avere macchie luminose. Ciò non è indice di malfunzionamento.

Dispositivo e accessori

Guida per l'utente

I materiali di imballaggio non sono giocattoli. Tenere fuori dalla portata dei bambini. Le buste di plastica, se infilate sulla testa, possono provocare soffocamento.

Introduzione

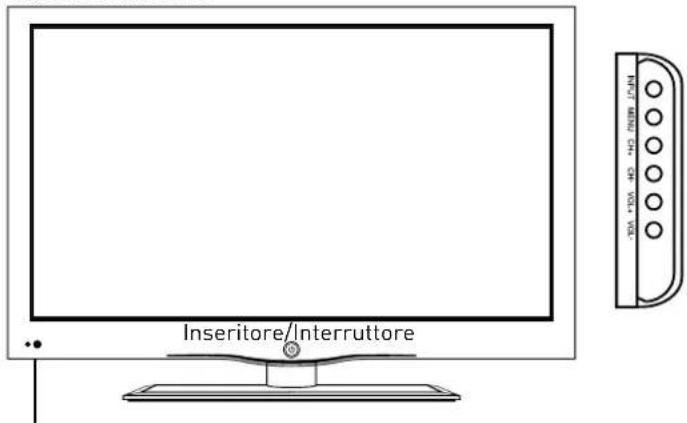

Veduta anteriore

Inseritore/Interruttore

Indicatore LED
Ricevitore del telecomando (mantenere pulito)

Telecomando

La forma del telecomando può differire da quello reale

Funzioni dei pulsanti del telecomando

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione

Se il telecomando è stato impostato per operare con un ricevitore satellitare, premendo , controllerà solo il ricevitore e non il televisore. Premere TV per tornare a controllare il televisore. Utilizzato solo in televisori con applicazioni Internet Player*. In questa modalità, il telecomando non controlla il televisore. Premere TV per tornare a controllare il televisore. Utilizzato su televisori con DVD* o PVR Utilizzato su televisori con PVR o Internet Player* 1 2 3 abc def 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT

* A seconda del modello

Telecomando (continua)

Funzioni dei pulsanti del telecomando

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione

Menu sorgente

TV (Analogica)

DTV Freeview)

SD1[USB 1]*

SD2[USB 2]*

AV

Scart 1

Scart 2*

DVD*

DVRS

HDMI

HDMI 2

HDMI 2

HDMI

YPDF

PC

Menu

Impostazioni TV

Immagine

Sonoro

Extra

Opzione\*

Lingua

Impostazione DVD*

Ripristina impostazioni

Blocca

TV - Imposta la TV sul modo DTV / Imposta il telecomando su modo TV TV/Radio (modo DTV)

Sat - Nel modo NO RICEVITORE assegna a questo tasto il menu di programmazione del display TV (modo predefinito) - Nei modi SAT+, SAT.HD, SAT.DIGITALE imposta i codici del telecomando su Sky

- Nel modo FTA.DVBS imposta il modo TV su DVBS ed è il tasto TV/Radio nel modo DVBX.

Rimuovi DVD \*

Pausa / Riproduzione DVD*, PVR e Multimedia

Rev - DVD*, PVR e M.Media

FF - DVD*, PVR e M.Media

Esce da qualsiasi messaggio. Indietro di un livello di menu

Tasto Immagine / Aspetto

Guida

premere per visualizzare, premere di nuovo per uscire.

Vol +/−

Aumenta/Diminuisce il volume

Tasti alfanumerici

Sottotitoli

Modi DVD*, DTV e DVBS

* Dipendente dal modello

Guida

Questo visualizza la pagina che fornisce i numeri telefonici per il servizio. Premere per visualizzare, premere di nuovo per uscire

Quick Start (Avviamento rapido)

Modo TV - Cerca tutti i canali ATV e DTV

Modo DVBX - Cerca tutti i canali FTA su Astra 19,5E

Iviewer* - imposta il modo iViewer per la TV - imposta i codici del telecomando su IPTV

Menu disco DVD [modo DVD]\*

Modo DVD* (Modo TV)

Stop

DVD*, PVR e Multimedia

Termina registrazione

Inizia la registrazione

Traccia, File, Giorno, precedenti

Traccia, File, Giorno, successivi

L'azione viene mostrata su menu e cambia per ogni menu. Riservato a MHEG in DTV.

Tasto informazioni

Nel modo DTV - mostra ora/successivo

pressione successiva

Informazioni programma estese

Durante la registrazione

Mostra i dettagli relativi alla registrazione e lo spazio disponibile sulla scheda.

Modo TXT - Funzione di indice

tasto Audio / Nicam / Audio doppio

Pulsanti CH +/-

Tasto scambio immagine

• Indietro a l'ultimo canale
• Scambia tra l'immagine visualizzata e l'immagine in registrazione.
• Scambia tra 2 immagini in registrazione.

Televideo / MHEG5

TXT / Mix / TV

Telecomando (continua)

Source Menu Help Quick Start TV DVD USB1 USB2 -Day +Day A B Fav Media ofnlixE SoundPicture OK P S + Guide + VOL CH - - - 1 2 3 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT

In base al modello di televisore, alcuni pulsanti potrebbero non essere collegati a una funzione *In base al modello

Questo pulsante fa passare il telecomando in modalità

Controllo TV

Questo pulsante fa passare il telecomando in modalità Controllo Multisatellite

* Sono disponibili varie modalità. Per dettagli, fare riferimento alle pagine successive

Questo pulsante fa passare il telecomando in modalità Internet Player

* Utilizzato solo con alcuni ricevitori digitali e televisivi

Impostazione del pulsante Modalità Multisatellite

Il pulsante Sat è programmabile sul telecomando e può essere impostato nelle seguenti modalità:

Impostazione del pulsante senza ricevitore satellitare: Premere e contemporaneamente premere 0.

Con ricevitore satellitare dotato di registratore (noto come di tipo “+”) Premere Ⓐ e contemporaneamente premere 1.

Con ricevitore satellitare dotato di alta definizione (noto come di tipo "HD") Premere Ⓐ e contemporaneamente premere 2.

Con ricevitore satellitare digitale normale (noto come di tipo "digitale") Premere Ⓐ e contemporaneamente premere 3.

Se si desidera utilizzare questo pulsante per passare al lettore DVBS* Premere Ⓐ e contemporaneamente premere 4.

*Funzione disponibile solo con alcuni modelli di lettore DVBS.

O + 0 \~ NO RICEVITORE SAT
+ 1 SAT +
Q + 2 \~ SAT HD
O + 3 \~ SAT DIGITALE
C + 4 \~ FTA DVBS

Istallazione delle batterie nel telecomando

1. Rimuovere il coperchio del vano batterie sul retro del telecomando spingendo la linguetta in avanti e tirando verso l'alto.

2. Inserire le batterie fornite in dotazione assicurandosi di rispettare la polarità indicata nel vano.

3. Chiudere il coperchio del vano batterie.

Per utilizzare il telecomando, puntarlo verso il televisore e premere i pulsanti richiesti. È necessario trovarsi entro 6 metri e a un angolo inferiore a 30 gradi dal centro del televisore.

NOTA: la luce solare o potenti fonti luminose possono interferire con il segnale del telecomando. In tal caso, allontanare il televisore dalla fonte luminosa.

ATTENZIONE! NON LASCIARE LE BATTERIE NEL TELECOMANDO PER PERIODI PRO-LUNGATI DATO CHE POTREBBERO SUBIRE PERDITE DI SOSTANZE CORROSIVE E DANNEGGIARE IL TELECOMANDO. VERIFICARLE PERIODICAMENTE E SOSTITUIRLE SE NECESSARIO.

ATTENZIONE! NON UTILIZZARE CONTEMPORANEAMENTE DIVERSI TIPI DI BATTERIE. QUANDO S'INSERISCONO LE BATTERIE, SOSTITUIRE TUTTE NELLO STESSO MOMENTO. NON UTILIZZARE ASSIEME BATTERIE NUOVE E VECCHIE.

ATTENZIONE! LE BATTERIE ESAURITE VANNO TRATTATE CON CURA E SMALTITE SECONDO LE NORMATIVE DI SICUREZZA E RICICLAGGIO IN VIGORE NELLA PROPRIA ZONA. NON SMALTIRE MAI LE BATTERIE CON I RIFIUTI GENERICIO NEL FUOCO.

ATTENZIONE! NON ESPORRE MAI LE BATTERIE A FONTI DI CALORE ECCESSIVO COME LUCE SOLARE, FUOCO O SIMILI.

Collegamento dell'antenna

ATTENZIONE! ASSICURARSI CHE IL TELEVISORE E LE APPARECCHIATURE ACCESSORIE SIANO SCOLLEGATI DALL'ALIMENTAZIONE DI RETE PRIMA DI EFFETTUARE ALCUN COLLEGAMENTO!

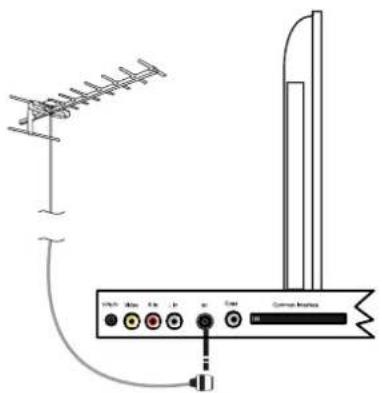

Connessione dell'antenna TV

Collegare l'antenna TV all'apposita presa con un connet- tore coassiale da 75 ohm. Per risultati migliori, utilizzare un'antenna TV con guadagno elevato, preferibilmente installata sul tetto o sul poggiolo.

• In aree con poco segnale, acquistare e installare un amplificatore di segnale per migliorare la qualità dell'immagine.
• Se l'antenna deve essere divisa fra due TV, installare uno splitter di segnale a 2 vie (non fornito).

Collegamento di dispositivi esterni

Il manuale d'istruzioni illustra la maniera più semplice ed efficace per connettere il televisore ad apparecchiature accessorie. I diversi metodi sono elencati di seguito.

Cavo HDMI

È possibile connettere il televisore a un dispositivo compatibile tramite un cavo HDMI. Questo metodo offre la migliore qualità visiva.

Collegare il cavo del dispositivo HDMI alla presa HDMI del televisore.

Cavo SCART

È possibile connettere il televisore a un dispositivo compatibile tramite un cavo SCART. Questa connessione utilizza segnali video component, ossia i contenuti RGB (rosso, verde e blu) del video sono inviati su segnali separati.

Cavo VGA

Il televisore LCD può essere utilizzato come monitor del PC per mezzo di un cavo VGA. È possibile inoltre riprodurre l'audio del computer tramite il televisore.

Collegamento di dispositivi esterni (continua)

AC POWER IN Dispositivo USB Ricevitore satellitare o lettore DVD Blu-ray PC ScART USB HOM1 HOM2 SCART PC in VGA Headphones out HOM3 Common Interface Uscita verso l'amplificatore audio Uscita verso l'amplificatore audio Common Interface Coax RF L In Video R in YPBry Uscita verso l'amplificatore audio Segnale TV

Collegamento di dispositivi esterni (continua)

COLLEGAMENTI

Nome Descrizione della funzione
AC POWER IN Collegamento all'alimentazione
HDMI 1, 2, 3	Collegamento alla presa HDMI del lettore DVD o del ricevitore satellitare.
VGA	Collegamento all'uscita VGA di un PC per visualizzare immagini dal computer.
PC-IN Entrata audio PC
mini YpbPr	Collegamento all'uscita YPbPr di una periferica.
RCA audio out	Uscita verso l'amplificatore audio
USB	Collegamento a dispositivo multimediale USB
SCART	Collegamento all'entrata/uscita Scart di una periferica.
RF	Collegamento alla fonte via antenna o via cavo
Ω Headphone	Collegamento alle cuffie
CI	Alloggiamento CI (alloggiamento della scheda pay-per-view)
USB (DVB-S)	Collegamento a dispositivo multimediale USB e PVR
Coax	Uscita verso l'amplificatore audio

Attenzione:

Prima di collegare dispositivi esterni:

• Assicurarsi che i dispositivi siano scollegati dall'alimentazione onde evitare eventuali danni.
• Assicurarsi di effettuare il collegamento necessario.
• Assicurarsi che i connettori siano fissati in maniera adeguata e corretta prima di collegare i dispositivi all'alimentazione.

Collegamento PC

Dato che a volte i PC sono ancora forniti con monitor CRT "convenzionali", potrebbe essere necessario regolare le impostazioni di visualizzazione della scheda grafica del PC altrimenti le immagini non appariranno correttamente. Accendere il PC (ancora collegato al monitor originale) e selezionare la risoluzione dello schermo e 60Hz come frequenza d'aggiornamento. Spegnere il PC e poi collegarlo al televisore quando entrambi i dispositivi sono ancora spenti.

Collegamento al PC tramite VGA, HDMI

Utilizzare un cavo PC-VGA (non fornito) per collegare il televisore al PC. È possibile anche utilizzare un cavo HDMI per collegarsi al PC (qualora la scheda grafica del PC supporti HDMI). Se si utilizza un cavo HDMI, non è più necessario un ulteriore cavo per trasmettere l'audio del PC. Se si utilizza un cavo HMDI-DVI, sarà invece necessario utilizzare un altro cavo per l'audio. Connettere tutti i cavi facendo attenzione a non piegare o spezzare i pin dei connettori.

Se si utilizza il cavo VGA

• Accendere il televisore
- Accendere il PC
- Selezionare PC/VGA come fonte d'ingresso
Se si utilizza il cavo HDMI
- Selezionare HDMI come fonte d'ingresso

(Tutti i cavi illustrati non sono inclusi)

Collegamento di videocamere e videoregistratori

Videocamera

• Collegare il cavo AV al televisore e alla videocamera.
• Accendere sia la videocamera sia il televisore.
• Selezionare la fonte AV/CVBS
• Ora è possibile visualizzare le immagini dalla videocamera. Nota:
  • per collegare la videocamera utilizzando altri cavi, consultare il manuale d'istruzioni della videocamera.

Videoregistratore

• Collegare il cavo Scart al televisore e al videoregistratore.
• Accendere sia il videoregistratore sia il televisore.
• Selezionare la fonte Scart
• Ora è possibile visualizzare le immagini dal videoregistratore.

Nota:

- per collegare il videoregistratore utilizzando altri cavi, consultare il manuale d'istruzioni del videoregistratore.

Utilizzare il cavo Scart dell'adattatore

(Tutti i cavi illustrati non sono inclusi)

Collegamento a un impianto audio

È possibile trasmettere il segnale audio del televisore a un impianto stereo (A) tramite la presa Scart. Utilizzare un speciale cavo SCART-RCA. (Consultare le istruzioni dell'impianto hi-fi per ulteriori dettagli). Con un amplificatore/decoder surround (B), utilizzare il cavo Scart o lo speciale cavo Scart-RCA.

Cavo Scart-RCA (A)

Cavo Scart

(Tutti i cavi illustrati non sono inclusi)

Collegamento del lettore DVD

Collegare un lettore DVD utilizzando un cavo SCART op-pure HDMI. (solamente se il dispositivo esterno supporta HDMI).

HDMI HDMI-HDMI SCART SCART

(Tutti i cavi illustrati non sono inclusi)

Se si utilizza il cavo SCART

• Accendere il televisore
- Accendere il lettore DVD
- Selezionare SCART come fonte d'ingresso
Se si utilizza il cavo HDMI

- Selezionare HDMI come fonte d'ingresso

Lo slot Common Interface (CI) è progettato per alloggiare il Conditional Access Module (CAM) e la Smart Card per consentire la visione dei programmi della pay TV e servizi aggiuntivi. Rivolgersi al proprio fornitore di TV Pay Per View per ottenere maggiori informazioni sui moduli e gli abbonamenti.

NOTA: i moduli CAM e le smart card sono venduti separa- tamente.

ATTENZIONE! SPEGNERE IL TELEVISORE PRIMA DI INSERIRE IL MODULO NELLO SLOT COMMON INTERFACE E POI INSERIRE LA SMART CARD NEL CAM.

Slot CI CAM Smart Card

1. Accendere il televisore e assicurarsi che sia seleziona- ta la fonte "DTV".
2. Se viene rivelato il CAM, sul televisore apparirà il seguente messaggio: "Common Interface Module inserito", attendere alcuni istanti affinché la smart card venga attivata.
3. Selezionare il canale digitale Pay Per View.
4. Saranno visualizzate informazioni dettagliate sulla Smart Card in uso
5. Premere il pulsante OK per visualizzare il menu smart card. Consultare il manuale d'istruzioni del modulo per dettagli sulle impostazioni.
6. Una volta rimosso il modulo, apparirà a schermo il seguente messaggio: "Common Interface Module rimosso".

Configurazione autoinstallazione

Accendere/spegnere il televisore

Per accendere il televisore

Premere il pulsante di accensione sul televisore o il pulsante 📍 sul telecomando e l'indicatore di standby si illuminerà di verde.

Per spegnere il televisore

Premere il pulsante di accensione sul televisore o il pulsante 📍 sul telecomando e l'indicatore di standby si illuminerà di rosso.

Quando si accende il televisore per la prima volta, comparirà il menu d'installazione iniziale:

Avvio rapid Controllare che antenna collegata a TV e telecomando in modo TV Ora premere ENTER La TV sintonizzerà tutti i canali, attendere.

Assicurarsi che l'antenna sia collegata al televisore, che il telecomando sia in modalità TV (premere il pulsante ^IV ), passare sulla TV premendo ^U . Apparirà il menu d'installazione iniziale.

Premere il pulsante OK sul telecomando per dare inizio alla procedura di sintonizzazione. Questo processo troverà tutti i canali ATV e DTV disponibili e li memorizzerà.

Premendo il pulsante Quick Start è possibile richiamare l'installazione iniziale in qualsiasi momento.

Menu fonti

È possibile selezionare il menu fonti d'ingresso in qualsiasi momento premendo il pulsante Source sul telecomando o quello TV/AV sul televisore.

Fonte in entrata ATV DTV Media AV PC Component DIVBS SCART HDMI1 HDMI2 OK

Premere il pulsante Source sul telecomando.

Utilizzare ▲/▼ per spostarsi sulla fonte d'ingresso desiderata

Premere OK per selezionare.

Impostazioni del menu

1. Accendere il televisore.
2. Premere il pulsante MENU sul telecomando.
3. Utilizzare i tasti ◀ e ▶ per spostarsi all'interno del menu.
4. Premere il pulsante EXIT per uscire dal menu.

MENU CANALE

Consente di ricercare i canali e impostare diverse opzioni relative ad essi. (per es. selezionare la fonte DTV)

Sintorizzazione automatica Sintorizz. manuale GTY Sintorizz. manuale ATV Modifica programma Info segrale Inferrazioni C CANALE

MENU IMMAGINE

Consente di effettuare regolazioni delle impostazioni dell'immagine.

(per es. selezionare la fonte DTV)

IMMAGNE Modalità immagine Persuale Contrasto 50 Luminosità 50 Colore 50 Tono 50 Nidezza 30 Temperatura colore Normale Risoluzione del disturso Medio

MENU SONORO

Consente di personalizzare le opzioni audio e gli effetti sonori. (per es. selezionare la fonte DTV)

Modalità Sonoro ANSI 50 Basol 50 Blendamento 0 Volume automatico Off SPDP Mode Off AD Switch Off

MENU ORA

Consente di impostare diverse opzioni relative all'ora. (per es. selezionare la fonte DTV)

Oralega 20/Lug 13:57 Fuso orario OMT+1 Timer di spegimento Off Snerg. auto Off OSD Timer 15 S ORA

MENU BLOCCA

Consente di impostare diverse opzioni relative al blocco. (per es. selezionare la fonte DTV)

Consente di impostare diverse opzioni. (per es. seleziona-re la fonte DTV)

OSD Lingua TT Lingua Cuffie disecoppiate PVR File System Rapporto del formato Scheme Bu First Time Installation Ripristina predefinito di fabbrica Italiano West On 14:9 Off

MENU CANALE

Utilizzare i pulsanti ◀ e ▶ per selezionare il menu CANA-LE (come mostrato nella precedente figura) e premere il pulsante ▼ per accedere al menu.

Shirarizzazione automatica Shiraritz: manuale DTV Shiraritz: manuale ATV Modifica programma Info segnale Informazioni O

Il menu CANALE include le seguenti opzioni:

Sintonizzazione automatica

Premere il pulsante OK per accedere al menu Lingua e premere ◀▶ per selezionare la modalità di sintonizzazione. Premere quindi ▼ e utilizzare i pulsanti ▲▼◀ ▶ per selezionare i paese; premere poi Ok per avviare la sintonizzazione automatica.

Tune Type Other Germania Portogallo Francia Italia Spagna Menu

Sintonizzazione manuale DTV

Consente di sintonizzare manualmente un canale DTV selezionato.

Sintonitz manuale DTV UHF CH 33 NO SIGNAL Cathive Freq 570.00 MHz Burner

Sintonizzazione manuale ATV

Consente di sintonizzare manualmente un canale ATV selezionato.

Sintonzz manuale ATV Canale attuale 1 Color System PAL Sistema sonoro BG Sintonzz precisa 61.50 MHz AFC Dn Ricerca

Premere OK per accedere al menu Sintonizzazione manuale ATV.

Canale attuale: Selezionare un canale in cui memorizzare il programma

Sistema colore: Scegliere fra PAL e AUTO

Sistema sonoro: Scegliere fra I, BG, DK

Ricerca: Utilizzare i pulsanti ◀ e ▶ per la ricerca manua-le

Sintonizz. precisa: Utilizzare i pulsanti ◀ e ▶ per la sin- tonia di precisione

AFC: Comando Frequenza automatica ON/OFF

Modifica programma	Apre la finestra Modifica programma, in cui è possibile organizzare i canali (cancellare, rinominare, muovere, ecc.).
Info segnale	Visualizza le informazioni su potenza e qualità del segnale (solo in modalità DTV).
Informazioni CI	Visualizza le informazioni sulla scheda CI della PayTV inserita (se presente).

Modifica programma

Premere OK per accedere al menu Modifica programma, come nell'illustrazione seguente.

Cancella: Selezionare un canale e premere il pulsante ROSSO; la scritta "Cancella" apparirà a destra del menu Modifica programma, vicino al canale scelto; premere nuovamente il pulsante ROSSO e il programma verrà cancellato. In qualsiasi momento si decida di non continuare la cancellazione, premere il pulsante Menu per uscire.

Rinom.: Selezionare un canale ATV e premere il pulsante VERDE per cambiare il nome del canale tramite i pulsanti.

Muov.: Selezionare un canale ATV e premere il pulsante GIALLO; utilizzare quindi i tasti ▲▼ per uscire e l'impostazione attuale verrà automaticamente salvata.

Ignora: Selezionare un canale e premere il pulsante BLU per contrassegnarlo. Fino a quando il canale sarà contrassegnato con l'etichetta Salta, verrà ignorato durante la ricerca fra i canali con i pulsanti CH+/-.

Menu Immagine

Modalità immagine Perscnale Contrasto 50 Luminosity 50 Colore 50 Tano 50 Nidizerza 30 Temperatura colore Normale Risuzione del disturbo Medio IMMAGNE

Modalità immagine: Scegliere fra Standard, Dinamico, Utente e Mild.

Nota: Contrasto, Luminosità, Colore e Nitidezza sono disponibili e possono essere regolati solo nell'opzione Modalità Personalizzato.

Contrasto: Regola la differenza fra le zone più scure e quelle più luminose dell'immagine.

Luminosità: Controlla la luminosità complessiva dell'im-magine.

Colore: Regola il colore.

Nitidezza: Aumentare questo parametro per vedere i bordi dell'immagine più definiti; diminuirlo per sfumarli.

Tono: Regola il tono (solo in modalità NTSC).

Temperatura colore: Scegliere fra Medio, Freddo, Utente e Caldo.

Riduzione del disturbo: Scegliere la modalità di disturbo per interferenze fra OFF, BASSO, MEDIO, ALTO e DEFAULT

Menu Audio

Modalità Sonoro Alti 50 Basol 50 Blendimento 0 Volume automatico Off SPOF Mode Off AD Switch Off

Modalità Sonoro: Consente la scelta fra Standard, Musica, Film, Sport o Personalizzato. Nota: Alti, Bassi e Bilanciamento possono essere regolati solo se impostati in modalità Personalizzato.

Alti: Regola l'intensità relativa dei suoni alti.

Bassi: Regola l'intensità relativa dei suoni bassi.

Bilanciamento: Controlla il volume fra l'altoparlante destro e quello sinistro.

Volume automatico: Selezionando ON, Il volume del televisore viene regolato automaticamente

Modo SPDIF: Selezionare lo switch AD della modalità SPDIF: Descrittore audio ON/OFF

AD Switch: Descrittore audio ON/OFF

Oralogio 201Aug 12/07 Ruso oralo GMT+1 Timer di spegrimento Off Spergi auto Off OSD Timer 15 S ORA

Menu Ora

Orologio: Visualizza l'ora

Fuso orario: Consente di selezionare il fuso orario

Timer di spegnimento: Consente di impostare il timer di spegnimento scegliendo fra 10, 20, 30, 60, 120, 180, 240 min e Off

Spegn. auto: Attiva/disattiva la funzione di Spegnimento automatico

Timer OSD : Consente di scegliere per quanto tempo il menu verrà visualizzato sullo schermo.

Menu Blocca

Blocca sistema Set Password Blocca programma Guida parentale Key Lock BLOCCA Off Off Off

Blocca sistema: Attiva/disattiva la funzione di blocco sistema.

Nota: Per far funzionare il menu è necessario inserire il codice (codice predefinito 0000)

Imp. Password: Se il codice è stato modificato, è necessario inserire la password attuale.

Nuova: Inserire la nuova password.

Conferma: Inserire la nuova password.

Blocca programma: Utilizzare i tasti ▲▼ per seelzionare il canale e premere il pulsante VERDE sul telecomando per bloccarlo.

Nota: Per guardare i canali bloccati è necessario inserire la password.

Blocco bambini: Consente di selezionare la modalità Blocco bambini.

Blocco tasti: Questa funzione, se attivata, blocca i tasti del televisore.

Menu Impostazioni

OSD Lingua TT Ungua Cuffie discocciplate PVR File System Rapporto del formato Schermo Blu First Time Installation Ripristina predefinito di faberica Italiano West On 1.69 Off

Lingua OSD: Scegliere la lingua del menu

Lingua TT: Consente di selezionare la lingua del televideo

Non udenti: Attiva/disattiva la funzione Non udenti

Schermo blu: Attiva/disattiva la funzione Schermo blu

Installazione iniziale: Visualizza il menu per l'installazione iniziale

Ripristina predefinito di fabbrica: Premere il pulsante OK per ripristinare le impostazioni di fabbrica.

Funzioni multimediali

Consigli e informazioni sul dispositivo USB

Fonte in entrata ATV DTV Media AV PC Component DVBS SCART HDMI HDMI2 BOX USB 20 FOTO MUSICA FLMI TESTO

MENU PRINCIPALE: FOTO MUSICA FILM TESTO

Premere il pulsante Origine per visualizzare il menu Fonte in entrata e selezionare MEZZI, poi premere OK per accedere al menu MEZZI, come illustrato di seguito.

Inserire il dispositivo USB e selezionare il tipo di file da ascoltare o visualizzare da FOTO, MUSICA, FILM e TESTO. Premere OK per accedere al menu e scegliere la cartella o il file che si desidera utilizzare.

Ritorna – Ritorna alla cartella/al menu precedente Premere Play/Pausa per un'anteprima dei file

FOTO C1 1 / 1 Ricorna a1 206150x04A37J23. C1&6A2*Wab95&6Era275.jpg Production: 1800 x 1854 Dimensions: 245 px/px Delay: -1.2 s Ora: -1.2 s Delete

Premere i pulsanti con le frecce su/giù/sinistra/destra per effettuare la selezione e OK per aprire il file o la cartella. Premere OK per riprodurre i file a schermo pieno. In modalità a schermo pieno, premere OK per visualizzare il menu Navigazione in basso sullo schermo o premere Stop per tornare ai file.

Nota: Premere il pulsante ROSSO per cancellare i file

Foto

Visualizzazione delle foto

Premere ◀▶ per selezionare un'opzione nel menu Navigazione e premere OK per attivarla.

Pausa: Fa partire/mette in pausa la visualizzazione delle foto.

Prec/Succ: Visualizza la foto precedente o successiva

Stop: Interrompe la visualizzazione delle foto

Ripeti: Selezionare la modalità di ripetizione fra RIPETI TUTTO, RIPETI 1 e OFF

Musica: Fa partire/mette in pausa la musica

Playlist: Visualizza sullo schermo la playlist

Info: Visualizza le informazioni sul file

Ruota: Ruota la foto in senso orario o antiorario

Zoom: Zoom IN/OUT sulla foto

Muovi vis: Muove la foto in modalità Zoom in

Musica

Riprodurre la musica

Premere ◀▶ per selezionare un'opzione nel menu e premere OK per attivarla.

Play Beyond - m3 0000.01 / 0025.24

Pausa: Fa partire/mette in pausa la musica

Avanti/Indietro veloce: Manda avanti/indietro veloce

Prec/Succ: Riproduce il file precedente o successivo

Stop: Interrompe la musica

Ripeti: Scegliere fra RIPETI TUTTO, RIPETI 1 e OFF

Mute: Azzera l'audio

Playlist: Visualizza sullo schermo la playlist

Ora Vai a: Riproduce la musica o l'audio book dal punto impostato

Film

Riprodurre il filmato

Premere ◀▶ per selezionare un'opzione nel menu e premere OK per attivarla.

Ghame - Lohann Le Cohnson N° 7 La Isla Portita 00:00:15 P00348

Pausa: Riproduce/mette in pausa il film

Avanti/Indietro veloce: Manda avanti/indietro veloce

Prec/Succ: Riproduce il file precedente o successivo

Stop: Interrompe la riproduzione del film

Imp.A-B: Seleziona e riproduce una determinata parte del film, con A come punto di partenza e B come fine. Premere OK per annullare.

Playlist: Visualizza sullo schermo la playlist

Avanti lento: Riproduce il film alla moviola: premere T per una riproduzione a velocità normale.

Passo avanti: Con questa opzione è possibile spostarsi rapidamente all'interno del film

Ora Vai a: Reproduce il film dal punto impostato

Zoom: Zoom IN/OUT sulla schermata del film

Rapporto del formato: Seleziona le dimensioni della visualizzazione

Muovi vis: Muove la foto in modalità Zoom

Testo

Visualizza i file di testo

Pagina prec/succ: Passa alla pagina precedente o successiva

Prec/Succ: Passa al file precedente o successivo

Musica: Fa partire/mette in pausa il programma di musi- ca

Playlist: Visualizza sullo schermo la playlist

Info: Visualizza le informazioni sul file

Stop: Interrompe la visualizzazione del testo

Registrazione

Impostazioni PVR

Sistema file PVR Premere il pulsante MENU e selezionare il menu IMPOSTAZIONI, poi scegliere sist. File PVR e premere OK.

IMPOSTAZIONI OSD Lingua TT Lingua CuFe di scoppiaole PVR file - System Support/PP-Formato Scheme Bu First Time Installation Fipristine preferitto di fabrica Selez disco Contr. SlsL file PVR Avvio Doc. USD Format Dim. Time Soft Vest Limite reg.gratis 5 Hz. OK Menu

Selez.disco: Selezionare il dispositivo USB su cui registrare.

Contr. Sist. file PVR: Controlla il sistema del dispositivo USB

Disco USB: Visualizza le informazioni

Format: Formatta il dispositivo USB per il funzionamento PVR

Dimensioni time shift: Mostra le dimensioni della memoria del dispositivo USB

Veloc: Mostra la velocità del dispositivo USB

Limite reg.disponibile: Imposta il limite orario di registrazione

Lista registrazioni

Premere il pulsante SD1 sul telecomando per visualizzare la lista registrazioni

Lista registr Programma 1 BOC News Cancel Info

Nota: Cancellare tutte le registrazioni programmate dalla lista con il pulsante ROSSO.

El. Progr.

Premere il pulsante A sul telecomando per visualizzare l'elenco di programmazioni del registratore

Nota: Cancellare tutte le registrazioni programmate dalla lista con il pulsante ROSSO.

Registrazione programmata

Quando si seleziona un programma dell'EPG per la registrazione programmata, apparirà il menu Registrat. Premere OK e il timer verrà impostato automaticamente in base ai dati dell'EPG. È possibile sceglire di programmare manualmente il menu Registrat.

RECORDER 2 BBC TWO Start Time 00 Minute 13 Hour Jul Month 20 Date End Time 30 Minute 13 Hour Jul Month 20 Date Mode Once OK Back

Canale: Selezionare il canale da registrare

Modalità: Selezionare la modalità di registrazione

Ora avvio: Selezionare l'ora di avvio della registrazione

Ora fine: Selezionare l'ora di fine della registrazione

Premere OK per salvare e uscire dal menu

Registrazione

Pulsanti Registrazione e Time shift

Premendo il pulsante sullo schermo apparirà il menu di navigazione.

Nota: Visualizzare e uscire dal menu di navigazione pre-mendo il pulsante R. Durante la registrazione è possibile premere il pulsante Play e guardare la parte già registrata.

Registrazione: Premere per avviare immediatamente la registrazione

Pausa: Premere T per attivare la funzione Time shift e mettere in pausa il programma televisivo in diretta.

Stop: Premere x per arrestare la registrazione o la funzione Time shift.

Pulsante SD1 del telecomando: Visualizza la lista regi- strazioni

Pulsante A del telecomando: Visualizza la lista registrazioni programmate

Time Shift

Premendo il pulsante EXIT Rec sullo schermo apparirà il menu di navigazione.

Nota: Visualizzare e uscire dal menu di navigazione pre- mendo EXIT Mentre si sta registrando, è possibile preme- re il pulsante Play e guardare la parte già registrata.

Premendo il pulsante T Pause/Play, l'immagine verrà messa in pausa e sullo schermo apparirà il menu di navigazione

Mentre si effettua una registrazione Time shift, è possibile premere il pulsante Play e guardare la parte già registrata

Registrazione EPG

Visualizzare la guida ai programmi premendo il pulsante GUIDE

Selezionare un programma da registrare spostandosi all'interno dell'EPG con i tasti ▲▼◀ ▶.

Reg.: Premere il pulsante ROSSO per visualizzare il menu Registrat. e impostare la registrazione con il timer. Quando il programma inizierà, verrà registrato sul dispositivo USB.

Schermo: Premere il pulsante VERDE per visualizzare le informazioni sul programma

Program.: Premere il pulsante GIALLO per visualizzare l'elenco programmi da registrare

Ricord: Premere il pulsante BLU per visualizzare il menu Ricord. Quando il programma ha inizio, il televisore automaticamente si sintonizza su quel programma.

MENU SATELLITE PRINCIPALE

Dal Menu principale è possibile operare tutte le impostazioni e funzioni più importanti del vostro ricevitore. Il menu principale è composto da cinque sottomenu: "CONFIGURAZIONE", "TV", "Radio", "Multimedia" e "Giochi". Premere il pulsante MENU per far apparire il MENU PRINCIPALE sullo schermo.

Nota: in modalità Satellite, i menu hanno un aspetto diverso che nella modalità TV. Questo aiuta a distinguere una modalità dall'altra ed evitare confusione.

Accedere al menu di ciascuna modalità selezionando prima quest'ultima (utilizzando il pulsante Source) e poi premere MENU.

1) CONFIGURAZIONE

Nella schermata del MENU PRINCIPALE, premere ◀▶ per selezionare CONFIGURAZIONE, sottomenu che contiene le seguenti voci: "Installazione", "Impostazione TV", "Password", "Imposta timer", "Aggiornamento SW" e "Imposta predefiniti".

Impostazione Impostazione TV Password Imposta linear Apper 5W Imposta predefiniti

Installazione

Nel menu CONFIGURAZIONE, premere ▲▼ per selezionare Installazione e poi premere OK per accedere al menu. In questo menu le voci selezionabili sono: Impostazioni generali, MY DISH, TP MANAGER.

IMPOSTAZIONE - Instalazione 01/01/07.0024 Import generali MY. DISH TP MANAGER Spina SINOZ Get

Impostazioni generali: Il menu è composto dalle voci: Lingua OSD, Lingua audio, Lingua sottotitoli, Uso GMT, Fuso orario, Imposta data e Imposta ora.

IMPO:TA:OOLI - Installazione ( Invest general) 07/01/07 00:24 Lingua OSC Itadimo Lingua audio Tedesco Lingua solttitoli Tedesco Uso GMT ON Fuse orario - 00:00 importa data 2007/01/01 Importa ore 00:24

MY DISH: Questo menu consente di aggiungere satelli- ti premendo il pulsante ROSSO, eliminarli premendo il pulsante VERDE e modificarli tramite il pulsante GIALLO. Il pulsante BLU avvia la ricerca automatica.

IMPOSTAZIONE - Installazione / MY DISH 07/01/07 00:24 No Name satellite 001 019.25 Astra 19.25 Information Tipo LNB C normale Bassa freq LNB 05150 Alta freq LNB ****** Tono 22K OFF DistEqC OFF Toneburst OFF Potenza LBN 3/18V Transponder 04000 Potenza 00% Qualita 00% 1 Plant Scgrs piatto(0) 2 Config input piatto 3 Sales piatto(0) 4 Plans Fix autom Agg SAT License Modify

TP MANAGER: In questo menu, premere ▶▶ per cambiare satellite, premere ▲▼ per cambiare frequenza e premere il pulsante ROSSO per aggiungere una frequenza, quello VERDE per eliminare una frequenza e quello GIALLO per eliminarle tutte.

IMPOSTAZIONE - Invariazione ( Gestione tramp) 01/03/07 00:24 Home radio Astra 16.2C No Freqenza Velocita simbol Potavia 001 04000 28120 H 00 02 002 0773 22000 H 003 0788 22000 V 004 0818 22000 V 005 0847 22000 V 006 0874 33000 V 007 0921 22000 H 008 1079 22000 V S 0 Nuovo SAT Cenna Home SAT

Premere OK per modificare la frequenza.

IMPOSTAZIONE - Installazione (Gestione transo) 61/09/07.00:25 Nome satellite Astra 19.2S Nr. Frequenza Velocita sincoli Polarità 001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016 017 018 019 020 021 022 023 024 025 026 027 028 029 030 031 032 033 034 035 036 037 038 039 040 041 042 043 044 045 046 047 048 049 050 051 052 053 054 055 056 057 058 059 060 061 062 063 064 065 066 067 068 069 070 071 072 073 074 075 076 077 078 079 080

Impostazione TV

Nel menu CONFIGURAZIONE, premere ▲▼ per selezionare Impostazioni TV e poi premere OK per accedere al menu. In questo menu è possibile impostare la Modalità TV (Auto, PAL), la Trasparenza OSD (1-8), la durata di visualizzazione delle informazioni (1S, 3S, 5S, 10S, 30S, sempre),

IMPORTAZIONE - Importazione TV 6/01/07 00:25 Modalita TV PAL Trasparenza OSD 8 Durata vis. Informazioni 3.5 Sperta Inter Edit

Password

Nel menu CONFIGURAZIONE, premere ▲▼ per selezionare Password e poi premere OK per accedere al menu (qualora supportato dal canale trasmesso). Il menu consente di impostare il Blocco menu (ON/OFF), il Blocco canale (ON/OFF), il Blocco censura (Nessun blocco, Blocco totale, 02-18) e modificare la password (Sì/NO). La password originale è 0000.

IMPOSTATION - Password 01/01/07 06:25 Blocco Menu OFF Blocco canals OFF Blocco censura Nessun Blocco Cambia password NO Open Start Save

Imposta timer

Nel menu CONFIGURAZIONE, premere ▲▼ per selezionare Timer avanzato e poi premere OK per accedere al menu. Il menu consente di aggiungere un timer premen-do il pulsante ROSSO, di impostare il Tipo di canale, il Numero di canale, il Nome del canale, la Data d'inizio (A/M/G), l'Ora d'inizio, l'Ora di fine, la Modalità e la Modalità Timer. Premere OK per salvare.

IMPOSTAZIONE - Imposta timer 01/01/07 00:25 Evento Canale Data Ora Modalità 01 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + Sposta Cari Highing

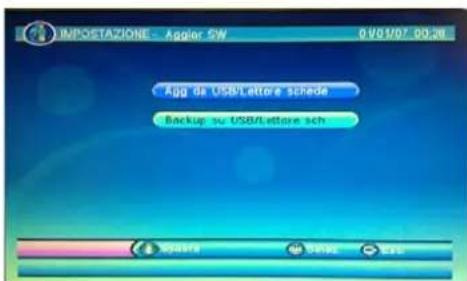

Aggiornamento SW

Nel menu CONFIGURAZIONE, premere ▲▼ per selezionare Aggiornamento SW e poi premere OK per accedere al menu. Il menu consente di aggiornare il software via USB e di effettuare il backup su USB.

IMPOSTAZIONE - Agger SW 0:01/07 00:28 Agg da USB/Lettore screde Backup su USB/Lettore sch

Imposta predefiniti

Selezionare Imposta predefiniti e poi premere OK. In tal modo saranno cancellate tutte le impostazioni effettuate dall'utente e i canali memorizzati.

Impostava i favor predefinit? SI Eart IMPOSTAZIONE Password: Imposte Other Aggior SW Imposte predefinit!

2) TV/Radio

Il funzionamento della radio è simile a quello della TV.

Nella schermata MENU PRINCIPALE, premere ◀▶ per selezionare TV, questo menu è composto dalla voci "Elenco TV" e "Guida TV".

Benzo TV Guide TV

Elenco TV

Selezionare Elenco TV e premere OK per accedere al menu. In questo menu è possibile aggiungere canali a diversi gruppi di preferiti, bloccare i canali, modificarli, spostarli, ordinarli ed eliminarli.

Preferiti: Premere ▲▼ per selezionare un canale, premere ◀▶ per selezionare Preferiti e poi premere un tasto dall'1 all'8 per aggiungere il canale al gruppo dei preferiti desiderato.

Eanco TV 09/01/07 00:26 Tutti i sateilti Nr. Name programma Stato 0001 TVE 0002 FTP HomeGo 0003 LUXE-TV-50 0004 LUXE-TV-HG 0005 France 24 0006 FTP 0007 Cybavision Nessun segnale TP: 4006 H 2812D PID: V 0518 , A 064B Prel: CMB 72 38cm TE: Modems grupa prefernt Show Prel:

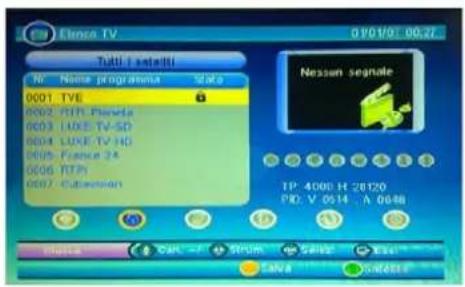

Blocca: Premere ▲▼ per selezionare un canale, pre- mere ◀▶ per selezionare Blocca e poi premere OK per bloccare il canale, premere nuovamente OK per togliere il blocco. Premere il pulsante GIALLO per salvare.

Etenzo TV 09/01/01: 00:27 Tutti i sastetti Nr. Name programma Sato 0001.TVE 0002.RTR.Plasda 0003.LUXE.TV-SD 0004.LUXE.TV HD 0005.France 24 0006.RTPi 0007.Cubercia Nessun segnale IP: 4000 H 28120 PID: V 0514 A 0648 Balance Car: -F Strum Save SNATR

Modifica: Premere ▲▼ pere selezionare un canale, premere ◀▶ per selezionare Modifica e poi premere OK per accedere al menu Info programma, dove è possibile vedere le informazioni sul programma e rinominare il canale,

Elenco TV 01/01/07 00:27 Informazioni programma Name satellite Astra 19.28 Nome programma Vis Non progr 0001 Frequenza inferiore 04090 Frequenza locale 5150 Velocità simboli 28120 Polarità O PID video 0514 Tono 22K OFF PID audio 0648 DISEqo OFF

Sposta: Premere ▲▼ per selezionare un canale, premere ◀▶ per selezionare Sposta, premere OK e poi premere ▲▼ per spostare il canale nella posizione desiderata.

Cenca TV 09/01/07 06:27 Tutti i sateiri! No Name programma Stato 0002 RTP Planets 0001 TVE 0003 LUXE-TV-GD 0004 LUXE-TV-HG 0005 Finance 2A 0006 RTM 0007 Cybervian Nessun segnale TP 4008 H 2120 PID V 0514 , A 0618 Sigma CPL 7.7 Strune Series Esc Solve Scode

Ordina: Premere ▲▼ per selezionare un canale, premere ◀▶ per selezionare Ordina. È possibile ordinare i canali secondo i seguenti criteri: "A-Z/Z-A", "Gratuito-Pagamento/Pagamento-Gratuito", "TP Cresc./TP Decr.".

Elenco TV 01/01/01 00:27 Tutti i sateliti No Nonie programma State 0001 RTR Planets 0002 TVE 0003 LUXE-TV-5D 0004 LUXE-TV-HD 0005 France 24 0006 RTP 0007 Subavian Nessian segnale TP 4006 H 28120 PRO V 2305 . A 2368 Online Can + Struc Vidua Rec PagamCBS IP All A - Z

Elimina: Premere ◀▶ per selezionare Cancella, premere OK per eliminare il canale selezionato. Premere il pulsante VERDE per eliminare tutti i canali.

Elettron TV 16/09/07 00:27 Tetti L' safelenti Nr None programma Stato 0001 RTR Planeta 0002 TVE 0003 LUXE/TV-5D 0004 LUXE/TV-HD 0005 France 24 0006 RTPI 0007 Otaension Nessun segnale IP: 4000 H 78129 PID: V 2305 A 2306 C 6/3 8/9 13 S 13 G 5/3 17 S 24/18 S 34/12 S 44/15 S 54/18 S 64/15 S 74/18 S 84/15 S 94/18 S 104/15 S 114/18 S 124/15 S 134/18 S 144/15 S 154/18 S 164/15 S 174/18 S 184/15 S 194/18 S 204/15 S 214/18 S 224/15 S 234/18 S 244/15 S 254/18 S 264/15 S 274/18 S 284/15 S 294/18 S 304/15 S 314/18 S 324/15 S 334/18 S 344/15 S 354/18 S 364/15 S 374/18 S 384/15 S 394/18 S 404/15 S 414/18 S 424/15 S 434/18 S 444/15 S 454/18 S 464/15 S 474/18 S 484/15 S 494/18 S 504/15 S 514/18 S 524/15 S 534/18 S 544/15 S 554/18 S 564/15 S 574/18 S 584/15 S 594/18 S 604/15 S 614/18 S 624/15 S 634/18 S 644/15 S 654/18 S 664/15 S 674/18 S 684/15 S 694/18 S 704/15 S 714/18 S 724/15 S 734/18 S 744/15 S 754/18 S 764/15 S 774/18 S 784/15 S 794/18 S 804/15 S 814/18 S 824/15 S 834/18 S 844/15 S 854/18 S 864/15 S 874/18 S 884/15 S 894/18 S 904/15 S 914/18 S 924/15 S 934/18 S 944/15 S 954/18 S 964/15 S 974/18 S 984/15 S 994/18 S Nessun segnale IP: 4000 H.78129 PID: V.2305 A.2306

Guida TV

Selezionare Guida TV e premere OK per accedere al menu Guida TV. In questo menu è possibile visualizzare la guida ai canali.

Guida TV 01/01/01 02:28 Tutti i sateliti No Home programma 0601 RETI Manate 0992 TVE 0603 LUXE-TV-5D 0604 LUXE-TV-HI 0605 France 24 0608 RTN 0607 Cubavaren Data Lun 2007 01/01 Nessun segnale Today 2 3 4 5 6 No evento EPG Del. 12 Events Preview Help

Premere il pulsante Guida per accedere alla guida dei programmi. Premere ▲▼ per selezionare un programma. Premere il pulsante rosso per impostare la registrazione di un programma.

3) MULTIMEDIA

Nella schermata MENU PRINCIPALE, premere ◀▶ per selezionare MULTIMEDIA, questo menu è composto dalle voci "I miei filmati" e "Le mie registrazioni".

È anche possibile selezionare questo menu direttamente dalla modalità di visualizzazione tramite il pulsante Media (pulsante giallo)

Album Music File Registrar Multimedia

Album

Selezionare I miei album e premere OK, poi premere il pulsante BLU per scegliere la cartella delle foto e premere OK per visualizzare.

Album - Cartella 01/01/01 00:28 Photo - 5 photos 1680 x 1050(Progressive) Foot(Usay) MY RECORD H new SW 100585 RECYDLER PVR zt216-app1 001 fengguang001.jpg 002 fengguang003.jpg 004 fengguang005.jpg 005 fengguang007.jpg

Musica

Selezionare La mia musica e premere OK per accedervi, premere ▲▼ per scegliere una canzone, premere OK oppure il pulsante ROSSO, durante la riproduzione, il pulsante ROSSO mette in pausa, quello VERDE interrompe la riproduzione, quello GIALLO riproduce a ciclo continuo e quello BLU fa avanzare veloce.

Selezionare "I miei filmati" e premere il pulsante OK. Selezionare la cartella tramite la navigazione ad albero nella parte sinistra dello schermo. Utilizzare i pulsanti ▲▼ per selezionare un filmato. Premere OK per riprodurre il file selezionato. Premere ▲▼ per riprodurre il filmato precedente o successivo, premere ◀▶ per regolare il volume.

Registrazioni

Il menu consiste di tre sottomenu: "Elenco registrazioni", "Dispositivo di registrazione" e "Preferenze di registrazione".

Registrar 01/01/07 00:28 El registrati Disp registraz Pref registrats

Elenco registrazioni (è possibile accedere direttamente a questo elenco utilizzando il pulsante SD2)

Il menu consente di riprodurre le registrazioni e di visualizzarne le informazioni. Premere ▲▼ per selezionare il programma e poi premere OK per riprodurre.

Dispositivo di registrazione: Il menu consente di visualizzare il dispositivo di registrazione e di formattare il disco. Preferenze di registrazione: Il menu consente d'impostare la Preferenze di registrazione.

(Elenco registrazioni programmate: È possibile vedere un elenco delle registrazioni programmate premendo il pulsante B)

4) GIOCHI

Nella schermata del MENU PRINCIPALE, premere ◀▶ per selezionare GIOCHI. Il menu consente di giocare i giochi, visualizzare il calendario e utilizzare la calcolatrice.

GOMUKU ciendario Delostrica GIOCHI

GUIDA PER LA RISOLUZIONE DEI PROBLEMI

Segue una guida per individuare possibili malfunzionamenti.

SINTOMO SOLUZIONE
Assenza di audio o immagine	Verificare che il televisore sia connesso correttamente e che sia adeguatamente alimentato. Verificare che l'alimentazione elettrica sia attiva.
Non appaiono immagini	Assicurarsi che il televisore sia acceso. Verificare che i cavi siano fissati correttamente. Assicurarsi che l'antenna e/o le fonti esterne siano connesse. Premere il pulsante SOURCE per modificare la fonte. Accendere o spegnere il televisore.
Assenza di audio	Premere il pulsante MUTE e verificare se è attiva la modalità Mute. Cambiare canale e vedere se il problema persiste. Premere il pulsante V+ per vedere se risolve il problema.
Assenza di immagini in certi canali	Verificare che sia selezionato il canale corretto e regolare l'antenna.
Assenza di colore in certi canali (immagini in bianco e nero)	Verificare se lo stesso problema si presenta su altri canali. Assicurarsi che siano selezionate le corrette impostazioni delle immagini.
Immagini con disturbi, neve o scie.	Verificare che l'antenna sia connessa correttamente. Verificare che l'antenna sia in buone condizioni. Provare a spostare l'antenna.

Qualora nessuno dei suggerimenti sortisca alcun effetto, provare a spegnere e riaccendere il televisore. Se il problema persiste, contattare il nostro servizio d'assistenza tecnica.

NOTA: il televisore può essere riparato unicamente da personale qualificato. Non tentare mai di rimuovere il coperchio sul retro del televisore dato che all'interno è presente tensione pericolosa che può provocare morte o incendi.

SPECIFICHE TECNICHE

Le specifiche del televisore che avete appena acquistato possono differire dalle informazioni presenti in questa tabella a causa del progresso tecnico.

Specifiche del televisore

Sistema TV PAL/BG/DK/I
Sistema audio BG/DK/I
Dimensioni schermo 32 pollici (diagonale)
Risoluzione 1920 x1080 Pixel (RGB)
Entrata antenna 75 Ω (non bilanciata)
Potenza d'uscita audio 2x6W
Requisiti di alimentazione 100-240V ~ 50/60Hz
Consumo elettrico < 120W
Consumo elettrico in standby	<1W
Peso 9,20 kg

Specifiche DVBS

Modulo DVBS Sì
TV-Radio	Sì
LNB	Universale / 22KHz / DiSeqC
Alimentazione LNB	500mA
EPG	Sì
Sintonizzazione rapida	Sì
Elenco preferiti	Sì
Riproduzione multimediale	USB
Prese	Ingresso e uscita LNB, USB
Funzione DVBS PVR	Sì
Registrazione istantanea	Sì
Registrazione programmata	Sì
Guardare lo stesso bouquet mentre si registra	Sì
Supporti di registrazione	Sì

Specifiche del telecomando

Tipo infrarossi
Distanza di controllo 5m
Angolazione di controllo 30 gradi (orizzontale)
Batterie 2 x 1,5V di tipo AAA
Dimensioni 48 x193 x20mm
Peso 120g (senza batterie)

Montaggio a parete

1. Il supporto deve prima essere rimosso. Posizionare il televisore con lo schermo rivolto verso il basso.
2. Rimuovere le cinque viti sul retro del televisore per sbloccare la parte rimanente del supporto.
3. Rimuovere e riporre supporto e viti.
4. Utilizzare quattro viti per fissare il televisore alla staffa.

L'unità è conforme VESA e progettata per il montaggio a parete con kit di montaggio conforme VESA da 100mm x 100mm. Montare l'unità seguendo le istruzioni per la staffa a parete (non fornita)

4 fori di montaggio per viti MB4 x 20

Riciclaggio dei rifiuti elettrici

Smaltimento corretto del prodotto

Questo simbolo indica che il prodotto non può essere smaltito con i normali rifiuti domestici. Il cliente è responsabile del riciclaggio e della raccolta differenziata di questo tipo di prodotti. Portare il prodotto nei punti di raccolta adeguati affinché sia possibile riciclare i

componenti elettrici ed elettronici. Se non si sa dove portare i propri rifiuti per il riciclaggio, rivolgersi all'ufficio ambiente del comune o all'azienda di raccolta dei rifiuti urbani.

Il simbolo del cestino dei rifiuti con la croce indica che batterie e/o accumulatori vanno raccolti e smaltiti separatamente dai rifiuti domestici.

Qualora la batteria o l'accumulatore contenga quantità di piombo (Pb), mercurio (Hg) e/o cadmio (Cd) superiori a quelle definite dalla Direttiva sulle batterie (2006/66/CE), allora appariranno i simboli chimici Hg Cd Pb per piombo (Pb), mercurio (Hg) e/o cadmio (Cd) appariranno sotto al simbolo del cestino.

Partecipando alla raccolta differenziata delle batterie, si assicura il corretto smaltimento di prodotti e batterie e così si prevengono conseguenze potenzialmente negative per l'ambiente e la saluta umana.

Per maggiori informazioni sulla raccolta e i programmi di riciclaggio disponibili nel proprio Paese, rivolgersi alle autorità locali o al negozio dove avete acquistato il prodotto.

Questo dispositivo è conforme alle direttive europee in materia di sicurezza ed elettricità.

Questo prodotto è conforme ai seguenti regolamenti UE:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASS-A)

EN55024:1998+A1:2001+A2:2003

Produttore:

Garanzia del produttore

Grazie per aver acquistato questo prodotto moderno! Tramite esso, speriamo di poterVi offrire ore e ore d'intrattenimento! La produzione di questo dispositivo avviene con un processo complesso che noi monitoriamo attentamente con costanti controlli di qualità. Questi controlli ci consentono di garantire l'alta qualità dei nostri prodotti. In ogni caso, in presenza di malfunzionamenti, offriamo una garanzia della durata di 2 anni dalla data d'acquisto, alle seguenti condizioni:

1. Questa garanzia non influisce sui diritti di reclamo del cliente nei confronti del venditore Tali diritti non vengono limitati dalla garanzia del produttore.
2. Questa garanzia del venditore è valida unicamente per un utilizzo privato del dispositivo e all'interno della Svizzera.
3. La durata della garanzia è di 2 anni dalla data d'acquisto.
4. Durante tale periodo di garanzia offriremo un'assistenza gratuita a nostra discrezione: sono previsti sia la riparazione del dispositivo sia il cambio con un altro di valore simile. Ci faremo carico dei costi di lavorazione, materiali e trasporto del dispositivo all'interno della Svizzera.
5. Nel caso in cui si desiderasse inoltrare un reclamo, contattare prima il nostro numero d'assistenza. Qui un nostro tecnico Vi comunicherà cosa fare per usufruire del servizio di riparazione del dispositivo.

È possibile contattare l'assistenza tecnica al seguente numero

043 5080107

o scriverci all'indirizzo:

Sertronics AG

Fegistrasse 5

1. Tenere a portata di mano una prova d'acquisto. Sarà sufficiente accludere al dispositivo la prova d'acquisto al momento della spedizione. Purtroppo, senza una prova d'acquisto non sarà possibile eseguire alcun servizio gratuito in garanzia. Nel caso in cui il dispositivo venga spedito senza questa prova, la riparazione avverrà a pagamento. In questo caso, se si dovesse decidere di non far riparare il dispositivo, l'apparecchio verrà restituito al mittente. Inoltre, verrà richiesto il pagamento di una tariffa fissa per il trasporto e il preventivo.
2. I componenti sostituite rimarranno presso il nostro centro assistenza e verranno distrutte a nostra discrezione.
3. La garanzia diventa nulla nel caso in cui il cliente, o terze parti non esplicitamente autorizzate da noi, apra il dispositivo e/o apporti modifiche ad esso.
4. I seguenti casi non sono coperti dalla garanzia:

■ errata manipolazione
■ danni meccanici al dispositivo causati da fattori esterni
■ danni imputabili al trasporto
■ errori di utilizzo
- utilizzo del dispositivo in ambienti umidi o all'esterno
- malfunzionamenti di parti e componenti soggetti a usura (es. batterie, batterie ricaricabili, ecc.)
■ danni causati da forza maggiore, acqua, fulmini, picchi di tensione
■ danni causati da utilizzo eccessivo, soprattutto in caso d'impiego diverso da quello privato
■ per disattenzione di quanto scritto nel manuale operativo
■ se il dispositivo non presenta difetti tecnici
■ per errori di pixel compresi nei valori di tolleranza prestabiliti dallo standard ISO 13406-2 (errori di pixel di classe II).
- In caso di assenza del numero d'identificazione e/o del numero di serie.

1. Allo scopo di verificare il reclamo e di garantire la corretta lavorazione, Vi chiediamo di inviarci tutto il contenuto della confezione, compresi tutti gli accessori. (es. Telecomando, supporto, supporto per il montaggio a parete, cavo A/V, ecc.)
2. La garanzia non copre altre responsabilità da parte nostra, in particolare i danni non originati dal dispositivo stesso o eventuali perdite legate alla spedizione del dispositivo malfunzionante per la riparazione (es. costi di trasporto, di manipolazione, ecc.) Le nostre responsabilità legali, in particolare sulla base della normativa in materia di responsabilità del prodotto, non sono escluse ne' subiscono alcuna influenza.
3. La data di restituzione del prodotto riparato, o dell'eventuale sostituzione di componenti, non estende il periodo di garanzia oltre i 2 anni dalla data d'acquisto.
