Caractéristiques Techniques	Taille de l'écran : 55 pouces, Résolution : 4K UHD, Type d'écran : LED, Fréquence de rafraîchissement : 60 Hz
Connectivité	HDMI : 3 ports, USB : 2 ports, Wi-Fi intégré, Bluetooth
Utilisation	Compatible avec les applications de streaming, Télécommande incluse, Mode jeu disponible
Maintenance et Réparation	Nettoyage de l'écran avec un chiffon doux, Mise à jour du firmware via USB, Assistance technique disponible
Sécurité	Conforme aux normes de sécurité CE, Protection contre les surcharges électriques
Informations Générales	Garantie : 2 ans, Dimensions avec support : 123 x 80 x 30 cm, Poids : 15 kg

FOIRE AUX QUESTIONS - Barcelona SEG

Pourquoi mon téléviseur SEG Barcelona ne s'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez également d'utiliser une autre prise.

Comment régler la qualité d'image sur mon téléviseur SEG Barcelona ?

Accédez au menu des paramètres, puis sélectionnez 'Image'. Vous pourrez ajuster la luminosité, le contraste, la saturation et d'autres paramètres selon vos préférences.

Mon téléviseur SEG Barcelona ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Lancez une nouvelle recherche de chaînes dans le menu des paramètres.

Comment connecter mon téléviseur SEG Barcelona à Internet ?

Accédez au menu des paramètres, puis à 'Réseau' et sélectionnez 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe pour vous connecter.

Que faire si le son de mon téléviseur SEG Barcelona ne fonctionne pas ?

Vérifiez que le volume n'est pas en mode silencieux et augmentez-le. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez un système audio externe.

Comment réinitialiser mon téléviseur SEG Barcelona aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Système', puis 'Réinitialiser' et suivez les instructions à l'écran pour rétablir les paramètres d'usine.

Mon téléviseur SEG Barcelona affiche un écran noir, que faire ?

Assurez-vous que le téléviseur est allumé et qu'il reçoit un signal. Vérifiez également les câbles HDMI ou autres connexions pour vous assurer qu'ils sont bien connectés.

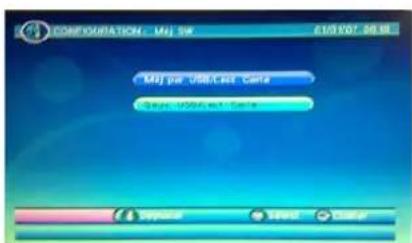

Comment mettre à jour le logiciel de mon téléviseur SEG Barcelona ?

Accédez au menu des paramètres, puis à 'Mise à jour du logiciel'. Suivez les instructions pour vérifier et installer les mises à jour disponibles.

Comment activer le mode économie d'énergie sur mon téléviseur SEG Barcelona ?

Allez dans le menu des paramètres, sélectionnez 'Économie d'énergie' et activez l'option souhaitée pour réduire la consommation d'énergie.

Puis-je utiliser mon téléviseur SEG Barcelona comme moniteur d'ordinateur ?

Oui, vous pouvez connecter votre ordinateur au téléviseur via un câble HDMI. Assurez-vous de sélectionner la bonne source sur le téléviseur.

MODE D'EMPLOI Barcelona SEG

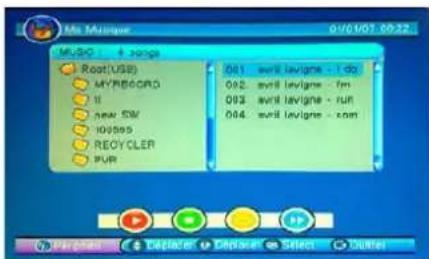

MUSIC : 4 songs Root(USB) MYRECORD tl new SW 100565 RECYCLER PVR 001 avril lavigne - 1 de 002 avril lavigne - rm 003 avril lavigne - run 004 avril lavigne - com

Mein Film

Avertissement concernant l'utilisation d'un casque 4

Lieu d'installation....4

Écran LCD....4

Appareil et accessoires ....5

Mise en route ....5

Vue avant 5

Télécommande....6

Fonctions des touches de la télécommande .... 6

Paramétrage de la touche du mode multi-satellite 8

Insertion des piles dans la télécommande 9

Utilisation de la télécommande 9

Connexion de l'antenne....9

Connexion de l'antenne TV 9

Raccordement d'équipements externes 9

Câble HDMI....9

Câble PÉRITEL 9

Câble VGA....9

BRANCHEMENTS 11

Connexion à un ordinateur .... 11

Connexion à un ordinateur par VGA ou HDMI.... 11

Connexion à un caméscope et à un magnétoscope....12

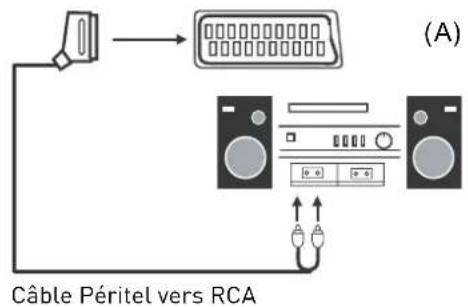

Connexion à un système audio.... 12

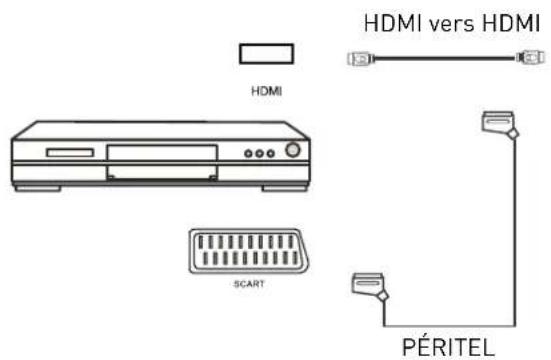

Connexion à un lecteur DVD 12

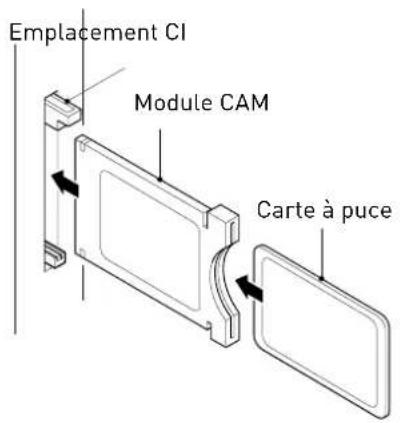

Emplacement Common Interface....13

UTILISATION DE VOTRE EMPLACEMENT COMMON INTERFACE 13

Configuration automatique lors de l'installation....13

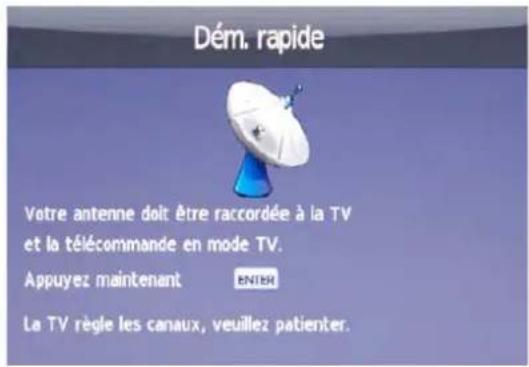

Allumer /éteindre le téléviseur avec éclairage LED en arrière-plan.... 13

Menu Source 14

Menu Paramétrage....14

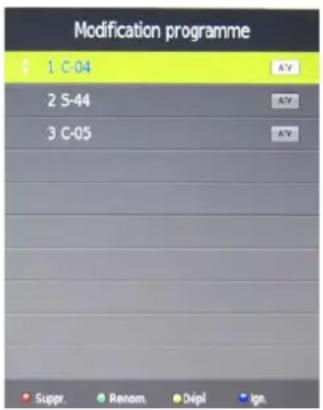

MENU CANAL 14

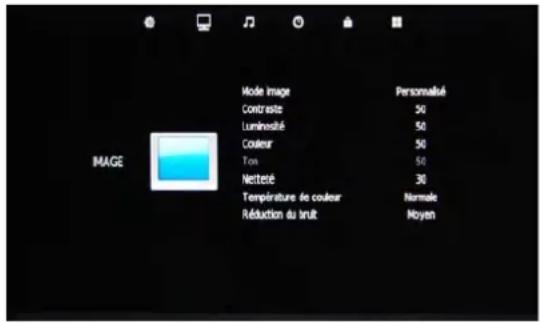

MENU IMAGE....14

MENU SON....14

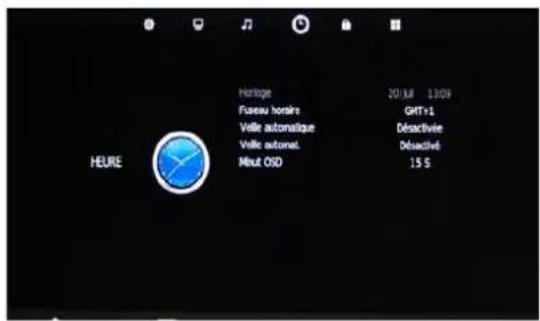

MENU HEURE....15

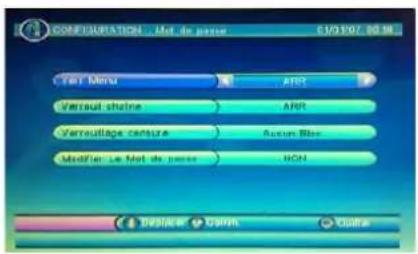

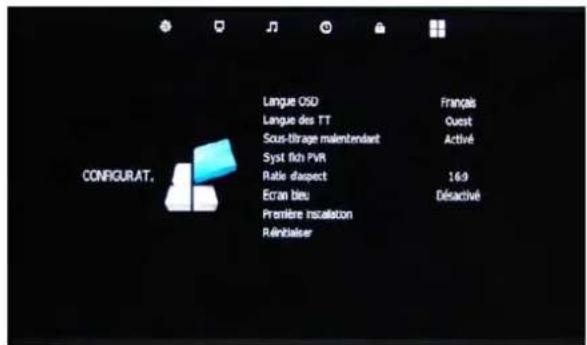

MENU VERROUILLAGE....15

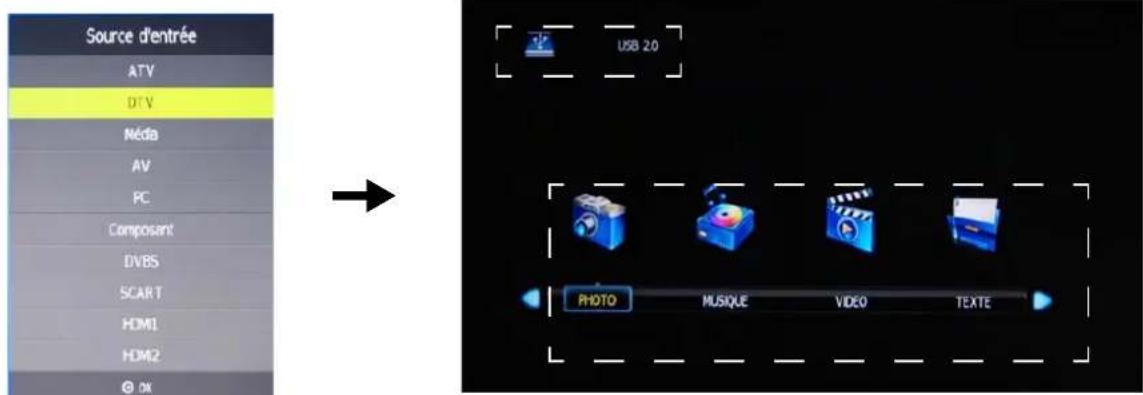

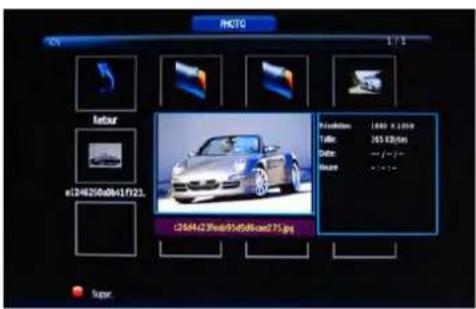

Utilisation des fonctions multimédia 18

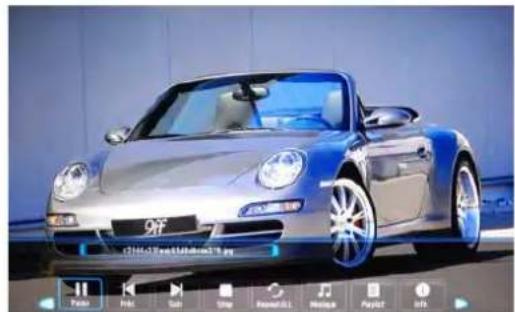

Photo 18

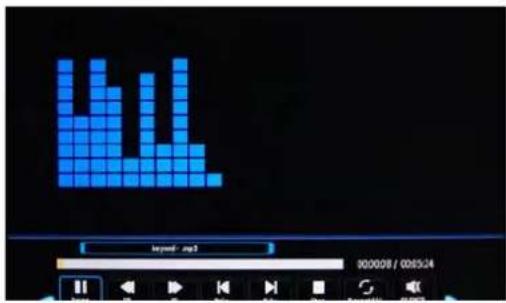

Musique....19

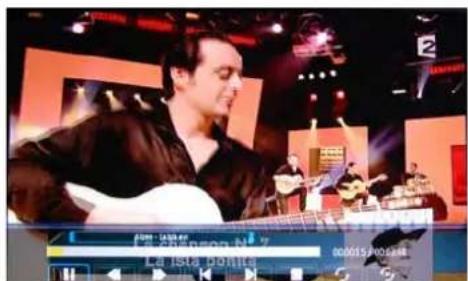

Film 19

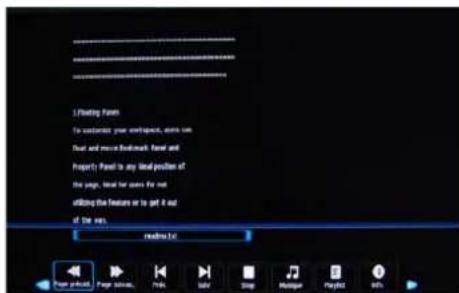

TEXTE 19

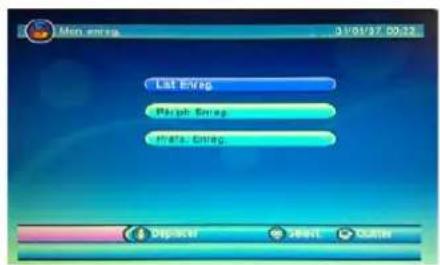

Enregistrement....20

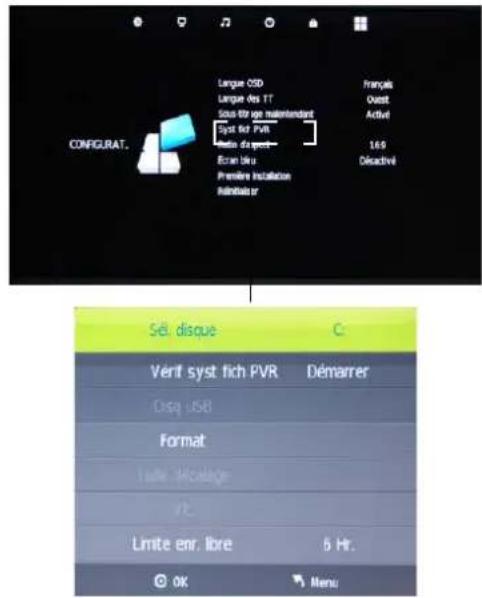

Paramètres du magnétoscope numérique (PVR)....20

Liste des enregistrements ...... 20

Liste des enregistrements programmés.... 20

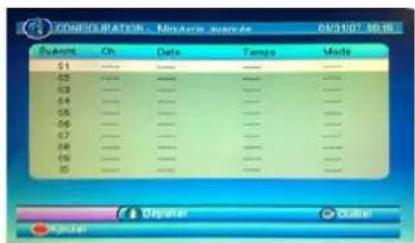

Enregistrement minuterie....20

Enregistrement 21

Décalage....21

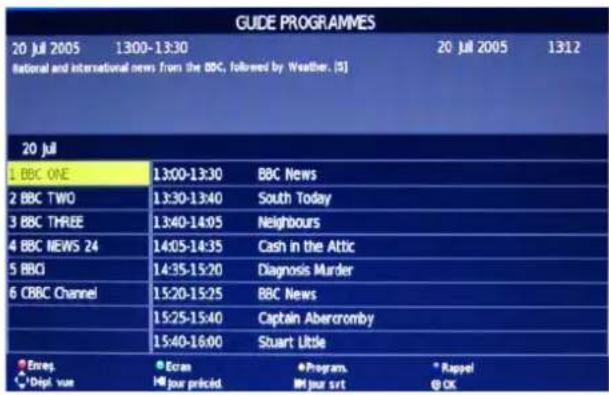

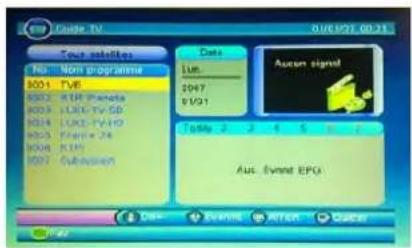

Enregistrement EPG....21

MENU PRINCIPAL SATELLITE 22

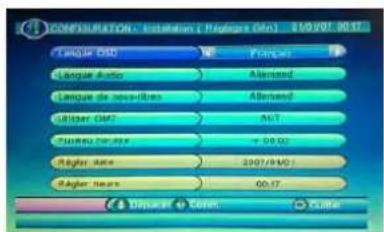

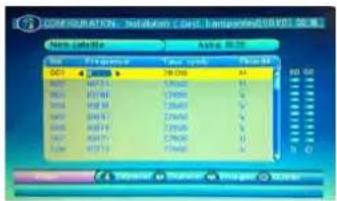

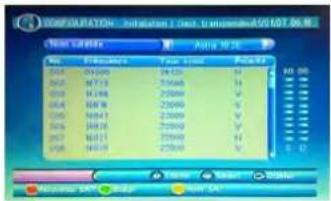

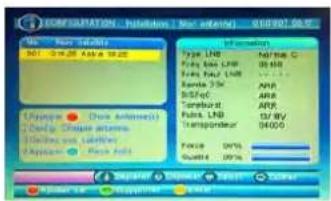

1) CONFIGURATION 22

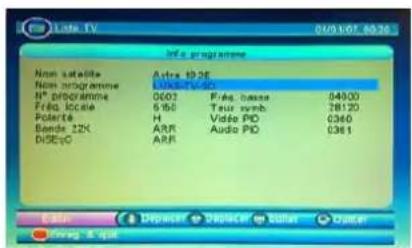

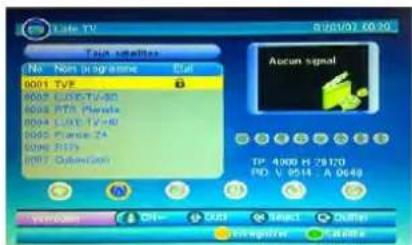

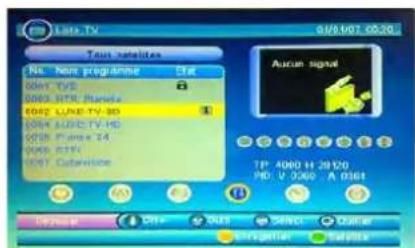

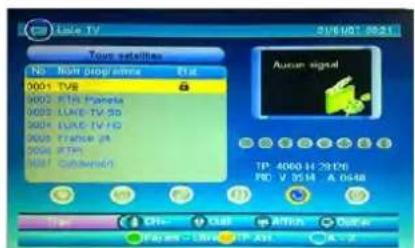

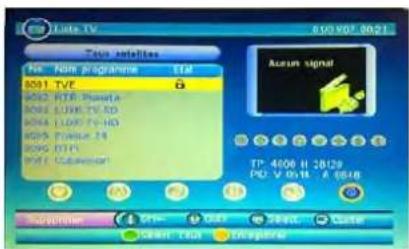

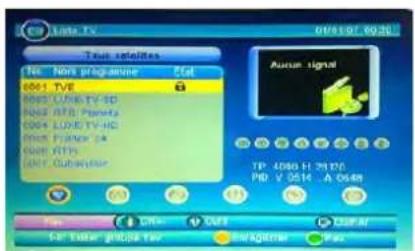

2) TV/Radio 23

3) MULTIMÉDIA....25

4) JEU 25

GUIDE DE RÉSOLUTION DES PROBLÈMES ....26

SPÉCIFICATIONS TECHNIQUES ......26

Spécifications du téléviseur 26

Spécifications DVBS (télévision numérique par satellite).... 26

Montage au mur 27

Recyclage des déchets électriques....27

Mise au rebut correcte du produit....27

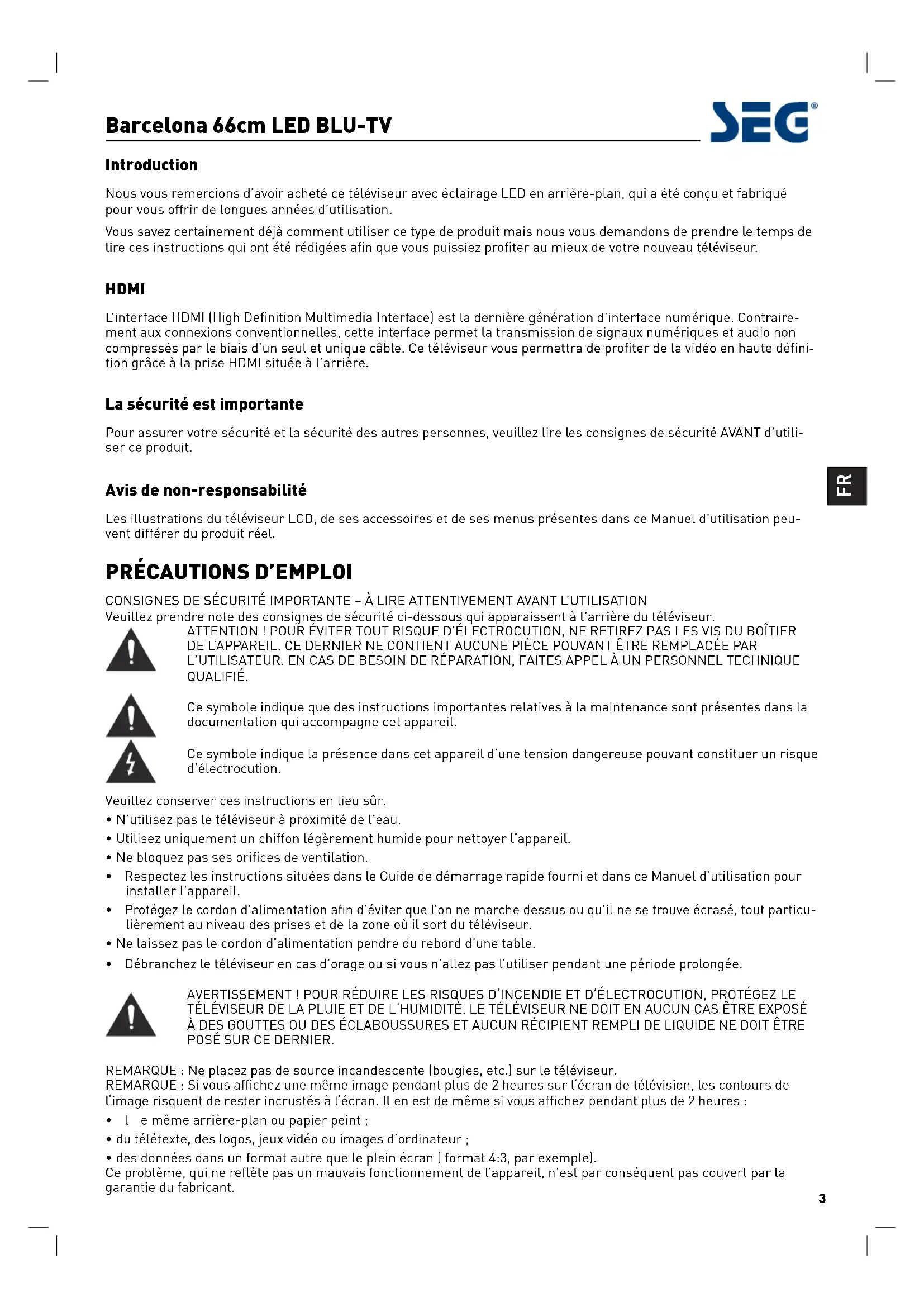

Introduction

Nous vous remercions d'avoir acheté ce téléviseur avec éclairage LED en arrière-plan, qui a été conçu et fabriqué pour vous offrir de longues années d'utilisation.

Vous savez certainement déjà comment utiliser ce type de produit mais nous vous demandons de prendre le temps de lire ces instructions qui ont été rédigées afin que vous puissiez profiter au mieux de votre nouveau téléviseur.

HDMI

L'interface HDMI (High Definition Multimedia Interface) est la dernière génération d'interface numérique. Contrairement aux connexions conventionnelles, cette interface permet la transmission de signaux numériques et audio non compressés par le biais d'un seul et unique câble. Ce téléviseur vous permettra de profiter de la vidéo en haute définition grâce à la prise HDMI située à l'arrière.

La sécurité est importante

Pour assurer votre sécurité et la sécurité des autres personnes, veuillez lire les consignes de sécurité AVANT d'utiliser ce produit.

Avis de non-responsabilité

Les illustrations du téléviseur LCD, de ses accessoires et de ses menus présentes dans ce Manuel d'utilisation peuvent différer du produit réel.

PRÉCAUTIONS D'EMPLOI

CONSIGNES DE SÉCURITÉ IMPORTANTE - À LIRE ATTENTIVEMENT AVANT L'UTILISATION

Veuillez prendre note des consignes de sécurité ci-dessous qui apparaissent à l'arrière du téléviseur.

ATTENTION ! POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE RETIREZ PAS LES VIS DU BOÎTIER DE L'APPAREIL. CE DERNIER NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE REMPLACÉE PAR L'UTILISATEUR. EN CAS DE BESOIN DE RÉPARATION, FAITES APPEL À UN PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole indique que des instructions importantes relatives à la maintenance sont présentes dans la documentation qui accompagne cet appareil.

Ce symbole indique la présence dans cet appareil d'une tension dangereuse pouvant constituer un risque d'électrocution.

Veuillez conserver ces instructions en lieu sûr.

• N'utilisez pas le téléviseur à proximité de l'eau.
• Utilisez uniquement un chiffon légèrement humide pour nettoyer l'appareil.
• Ne bloquez pas ses orifices de ventilation.
• Respectez les instructions situées dans le Guide de démarrage rapide fourni et dans ce Manuel d'utilisation pour installer l'appareil.
• Protégez le cordon d'alimentation afin d'éviter que l'on ne marche dessus ou qu'il ne se trouve écrasé, tout particulièrement au niveau des prises et de la zone où il sort du téléviseur.
• Ne laissez pas le cordon d'alimentation pendre du rebord d'une table.
• Débranchez le téléviseur en cas d'orage ou si vous n'allez pas l'utiliser pendant une période prolongée.

AVERTISSEMENT ! POUR RÉDUIRE LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, PROTÉGEZ LE TÉLÉVISEUR DE LA PLUIE ET DE L'HUMIDITÉ. LE TÉLÉVISEUR NE DOIT EN AUCUN CAS ÊTRE EXPOSÉ À DES GOUTTES OU DES ÉCLABOUSSURES ET AUCUN RÉCIPIENT REMPLI DE LIQUIDE NE DOIT ÊTRE POSÉ SUR CE DERNIER.

REMARQUE : Ne placez pas de source incandescente (bougies, etc.) sur le téléviseur.

REMARQUE : Si vous affichez une même image pendant plus de 2 heures sur l'écran de télévision, les contours de l'image risquent de rester incrustés à l'écran. Il en est de même si vous affichez pendant plus de 2 heures :

• l e même arrière-plan ou papier peint ;
- du télétexte, des logos, jeux vidéo ou images d'ordinateur ;
- des données dans un format autre que le plein écran ( format 4:3, par exemple).
Ce problème, qui ne reflète pas un mauvais fonctionnement de l'appareil, n'est par conséquent pas couvert par la garantie du fabricant.

Cet appareil a été fabriqué en conformité avec l'ensemble des réglementations en vigueur en matière de sécurité. Les conseils suivants en matière de sécurité devraient protéger les utilisateurs contre toute utilisation négligente et contre les dangers qui en découlent.

- Bien que cet appareil ait été fabriqué avec les plus grandes précautions et qu'il ait été rigoureusement contrôlé avant son départ de l'usine, comme c'est le cas de tous les appareils électriques, il est possible que des problèmes apparaissent. Si vous remarquez de la fumée, une accumulation excessive de chaleur ou tout autre phénomène inattendu, débranchez immédiatement la prise du secteur.

- Assurez-vous que l'équipement est suffisamment ventilé ! Ne le placez jamais à côté ou sous des rideaux !

- Si vous utilisez la prise de courant ou une multiprise comme interrupteur général (pour déconnecter complètement l'appareil de l'alimentation secteur), vérifiez qu'elle est en parfait état de marche.

- Ce téléviseur doit uniquement être branché sur une prise de courant répondant aux spécifications figurant sur l'étiquette située à l'arrière du téléviseur. N'es-sayez pas de le raccorder à un autre type d'alimenta-tion.

- La prise de courant doit être installée à proximité de l'équipement et elle doit être facile d'accès.

- Afin d'éviter tout risque de surcharge, ne branchez pas un trop grand nombre d'appareils sur la même prise de courant que le téléviseur.

- Ce téléviseur est un appareil de Classe 1 et doit par conséquent être connecté à une prise de courant équipée d'une prise de terre.

- Conservez hors de portée des rongeurs. Les rongeurs adorent mordiller les câbles électriques.

- Tenez toujours le câble par sa fiche lorsque vous tirez sur ce dernier pour le débrancher de la prise de courant. Ne tirez pas sur le câble lui-même, il pourrait subir une surcharge et causer un court-circuit.

- Installez l'appareil de telle sorte que personne ne puisse trébucher sur le câble.

- Ne posez pas d'objets lourds sur le câble afin de ne pas l'endommager.

- Veuillez remarquer que, pour éviter que les enfants ne se blessent, vous devez garder le câble hors de leur portée afin qu'il ne puisse pas tirer dessus.

- N'installez pas l'appareil à proximité de sources de chaleur. Le boîtier et le câble risqueraient de se trouver endommagés sous l'effet de la chaleur.

• L'écran est en plastique et peut se briser s'il est endommagé. Si cela vient à se produire, faites très attention en ramassant les morceaux de plastique. Ils sont coupants et vous pourriez vous blesser.

- Évitez de placer l'appareil sur des surfaces pouvant être soumises à des vibrations ou à des chocs.

- Pour protéger l'appareil en cas d'orage, débranchez le câble d'alimentation secteur et débranchez l'antenne. Précaution : Ne touchez pas le connecteur de l'antenne (RF).

- Si vous quittez votre domicile pendant une période prolongée, débranchez le câble d'alimentation pour des raisons de sécurité.

- L'appareil devient chaud lorsqu'il est en fonctionnement. Ne placez pas de couvertures ou autres sur l'appareil afin d'éviter toute surchauffe. Les orifices de ventilation ne doivent en aucun cas être obstrués. N'installez pas l'appareil à proximité de radiateurs. Ne l'exposez pas aux rayons directs du soleil. En cas d'installation sur une étagère, ménagez un espace de 5 cm de tous les côtés de l'appareil.

- Protégez le téléviseur de l'eau et de l'humidité. Ne l'utilisez PAS dans des lieux humides ou mouillés (salle de bain, cuisine embuée, piscine, etc.).

- N'utilisez pas l'appareil dans des environnements où de la condensation peut se former.

- Toute réparation doit exclusivement être réalisée par un personnel qualifié.

- N'ouvrez jamais l'appareil. Si une personne non qualifiée essaie de réparer l'unité, cela peut s'avérer dangereux et il existe un risque d'incendie.

- Tout liquide renversé dans l'appareil peut causer de sérieux dommages. Si cela se produit, éteignez l'appareil et débranchez-le de l'alimentation puis consultez un technicien qualifié avant d'essayer d'utiliser l'appareil à nouveau.

- Ne retirez PAS les systèmes de protection de l'appareil. L'appareil ne contient aucune pièce pouvant être utilisée ou réparée par l'utilisateur. La garantie serait automatiquement annulée. Seul un technicien qualifié est habilité à effectuer l'entretien de cet appareil.

- Protégez l'écran des secousses et des coups afin de ne pas endommager son circuit interne. Prenez soin de la télécommande et faites attention de ne pas la laisser tomber.

- Ne placez jamais d'objets chauds ou de sources incandescentes sur ou à proximité du téléviseur.

- Les températures élevées peuvent faire fondre le plastique et causer des incendies.

- Pour nettoyer le téléviseur, utilisez un chiffon doux et sec. N'utilisez PAS de solvants ni de liquides dérivés du pétrole. Pour faire partir les taches les plus tenaces, vous pouvez utiliser un chiffon humidifié avec du détergent dilué.

Avertissement concernant l'utilisation d'un casque

Écouter de la musique à volume élevé peut endommager vos capacités auditives de manière irréversible. Ne réglez donc pas le volume à un niveau élevé lorsque vous utilisez le casque, en particulier pendant une période prolongée.

Lieu d'installation

Installez le téléviseur à bonne distance des rayons directs du soleil et des éclairages intenses. Un éclairage doux et indirect est recommandé pour pouvoir regarder la télévision confortablement. Utilisez des rideaux ou des volets pour éviter que les rayons du soleil n'entrent en contact direct avec l'écran. Placez le téléviseur sur un support solide dont la surface est plane et stable. Vous éviterez ainsi qu'il ne tombe.

Veillez à ce que le téléviseur soit placé dans une position dans laquelle il ne risque pas d'être poussé ou heurté par des objets. En effet, toute pression sur ce dernier peut casser ou endommager l'écran. Veillez également à ce qu'il ne soit pas possible d'insérer de petits objets à l'intérieur du boîtier à travers les fentes ou orifices de ventilation.

Écran LCD

Les écrans LCD sont fabriqués en ayant recours à une technologie de précision de niveau extrêmement élevé. Il peut cependant parfois arriver que des éléments d'image n'apparaissent pas sur certaines parties de l'écran ou que ce dernier présente des points lumineux. Il ne s'agit pas d'un signe de défaillance.

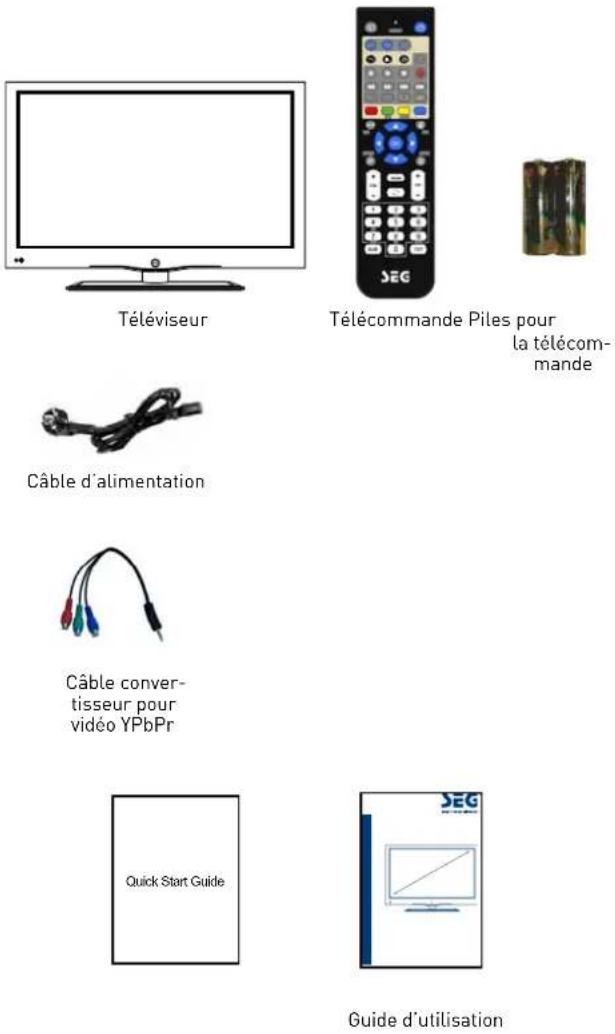

Appareil et accessoires

Les matériaux d'emballage ne sont pas des jouets. Tenez-les hors de portée des enfants. Les sacs en plastique pourraient causer l'étouffement d'un enfant qui recouvrirait sa tête avec ces derniers.

Mise en route

Vue avant

Bouton marche/arrêt

Voyant

Capteur de la télécommande (à conserver propre)

Télécommande

La télécommande représentée peut différer de la télécommande réelle

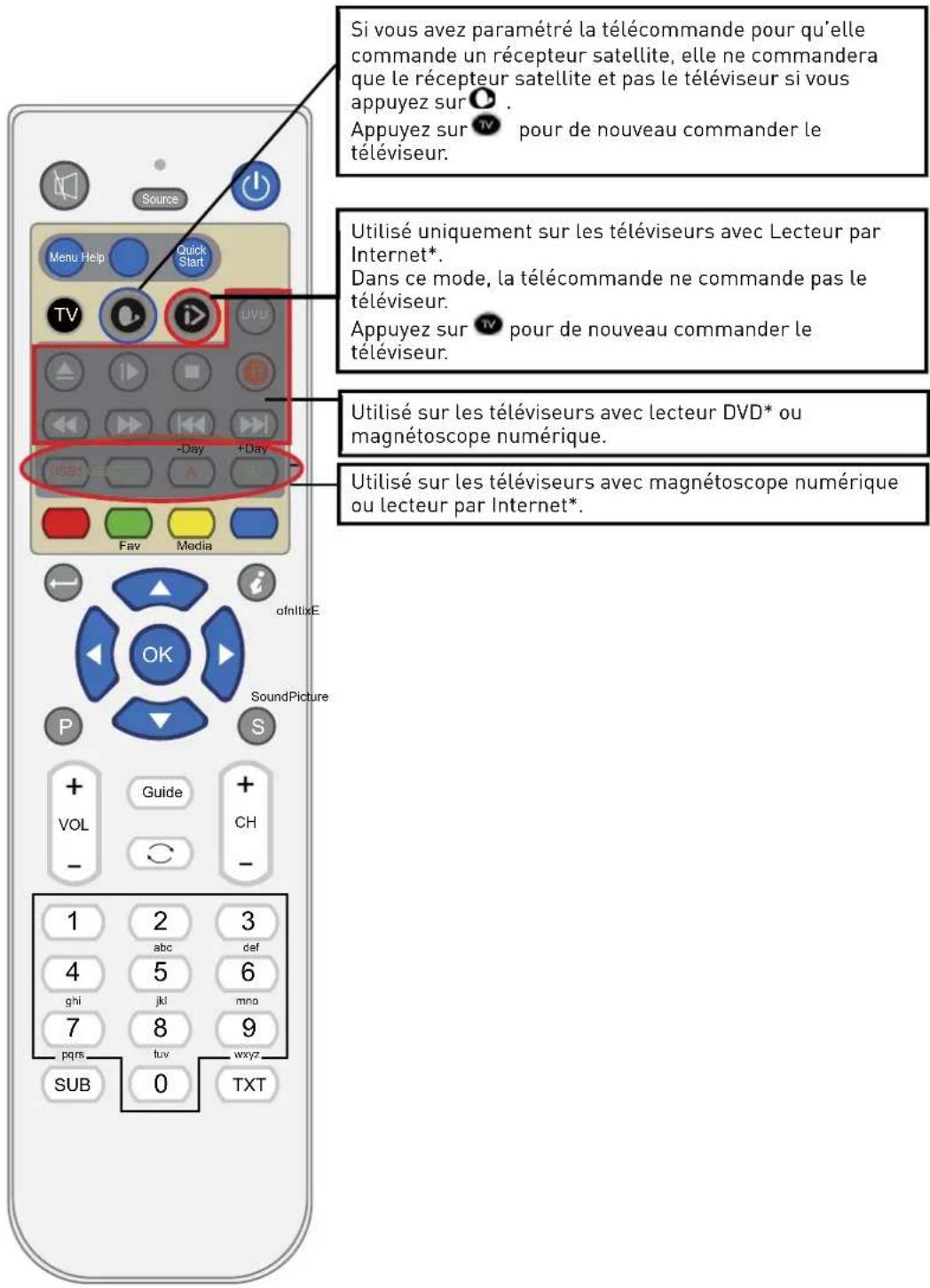

Fonctions des touches de la télécommande

Selon le modèle de votre téléviseur, il est possible que certaine touches ne soient associés à aucune fonction.

Si vous avez paramétré la télécommande pour qu'elle commande un récepteur satellite, elle ne commandera que le récepteur satellite et pas le téléviseur si vous appuyez sur 📄. Appuyez sur TV pour de nouveau commander le téléviseur. Utilisé uniquement sur les téléviseurs avec Lecteur par Internet*. Dans ce mode, la télécommande ne commande pas le téléviseur. Appuyez sur TV pour de nouveau commander le téléviseur. Utilisé sur les téléviseurs avec lecteur DVD* ou magnétoscope numérique. Utilisé sur les téléviseurs avec magnétoscope numérique ou lecteur par Internet*. VOL Guide CH - + - 1 2 3 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz SUB 0 TXT

* En fonction du modèle

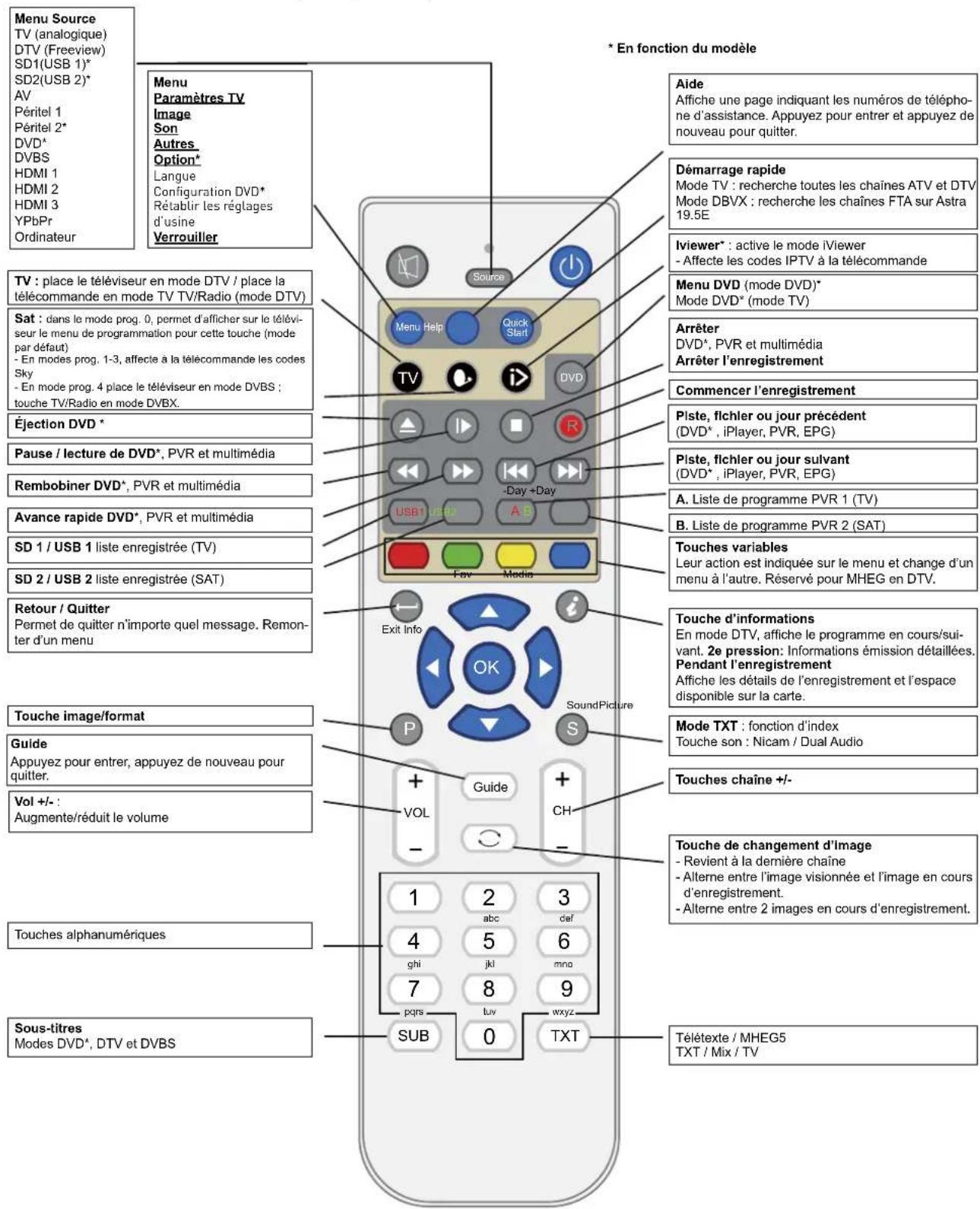

Télécommande (suite)

Fonctions des touches de la télécommande

Selon le modèle de votre téléviseur, il est possible que certaine touches ne soient associés à aucune fonction.

Menu Source TV (analogique) DTV (Freeview) SD1(USB 1)* SD2(USB 2)* AV Péritel 1 Péritel 2* DVD* DVBS HDMI 1 HDMI 2 HDMI 3 YPbPr Ordinateur Menu Paramètres TV Image Son Autres Option* Langue Configuration DVD* Rétablir les réglages d'usine Verrouiller TV : place le téléviseur en mode DTV / place la télécommande en mode TV TV/Radio (mode DTV) Sat : dans le mode prog. 0, permet d'afficher sur le télévi- seur le menu de programmation pour cette touche (mode par défaut) - En modes prog. 1-3, affecte à la télécommande les codes Sky - En mode prog. 4 place le téléviseur en mode DVBS ; touche TV/Radio en mode DVBX. Éjection DVD * Pause / lecture de DVD*, PVR et multimédia Rembobiner DVD*, PVR et multimédia Avance rapide DVD*, PVR et multimédia SD 1 / USB 1 liste enregistrée (TV) SD 2 / USB 2 liste enregistrée (SAT) Retour / Quitter Permet de quitter n'importe quel message. Remon- ter d'un menu Touche image/format Guide Appuyez pour entrer, appuyez de nouveau pour quitter. Vol +/- : Augmente/réduit le volume Touches alphanumériques Sous-titres Modes DVD*, DTV et DVBS * En fonction du modèle Aide Affiche une page indiquant les numéros de télépho- ne d'assistance. Appuyez pour entrer et appuyez de nouveau pour quitter. Démarrage rapide Mode TV : recherche toutes les chaînes ATV et DTV Mode DBVX : recherche les chaînes FTA sur Astra 19.5E Iviewer* : active le mode iViewer - Affecte les codes IPTV à la télécommande Menu DVD (mode DVD)* Mode DVD* (mode TV) Arrêter DVD*, PVR et multimédia Arrêter l'enregistrement Commencer l'enregistrement Piste, fichler ou jour précédent (DVD*, iPlayer, PVR, EPG) Piste, fichler ou jour suivant (DVD*, iPlayer, PVR, EPG) A. Liste de programme PVR 1 (TV) B. Liste de programme PVR 2 (SAT) Touches variables Leur action est indiquée sur le menu et change d'un menu à l'autre. Réservé pour MHEG en DTV. Touches d'informations En mode DTV, affiche le programme en cours/sui- vant. 2e pression: Informations émission détaillées. Pendant l'enregistrement Affiche les détails de l'enregistrement et l'espace disponible sur la carte. Mode TXT : fonction d'index Touche son : Nicam / Dual Audio Touches chaîne +/- Touches de changement d'image - Revient à la dernière chaîne - Alterne entre l'image visionnée et l'image en cours d'enregistrement. - Alterne entre 2 images en cours d'enregistrement. Télétexte / MHEG5 TXT / Mix / TV

Barcelona 66cm LED BLU-TV

Télécommande (suite)

TV

R

	-Day +Day
USB1 USB2	A	B

Fav Media

ofnltixE

SoundPicture

Guide

VOL CH

1	2	3
	abc	def

4	5	6
ghi	jkl	mno

7	8	9
pqrs	tuv	wxyz

SUB 0 TXT

Selon le modèle de votre téléviseur, il est possible que certaines touches ne soient associées à aucune fonction.

* En fonction du modèle

Cette touche met la télécommande en mode de commande du téléviseur.

Cette touche met la télécommande en mode de commande multi-satellite.

* Il existe un certain nombre de modes disponibles. Voir ci-dessous pour obtenir des détails.

Cette touche met la télécommande en mode Lecteur par Internet.

* Ne s'utilise que sur certains téléviseurs et boîtiers numériques.

Paramétrage de la touche du mode multi-satellite

La touche Sat est programmable dans la télécommande et peut être paramétrée comme suit :

Pour régler la touche si vous n'avez pas de récepteur satellite :

Appuyez sur et sur 0 en même temps.

Si vous avez un récepteur satellite avec enregistreur (connu sous le nom de type « Plus ») Appuyez sur et sur 1 en même temps.

Si vous avez un récepteur satellite à haute définition (connu sous le nom de type « HD »)

Appuyez sur et sur 2 en même temps.

Si vous avez un récepteur satellite numérique normal (connu sous le nom de type « Numérique »)

Appuyez sur et sur 3 en même temps.

Si vous voulez utiliser cette touche pour allumer le lecteur DVBS *

Appuyez sur et sur 4 en même temps.

* Le lecteur DVBS n'est présent que sur certains modèles.

PAS DE RÉCEPTEUR SATELLITE SATELLITE + SATELLITE HD SATELLITE NUMÉRIQUE

4 SATELLITE NUMERIQUE NON CRYPTÉ

Insertion des piles dans la télécommande

1. Retirez le couvercle du compartiment des piles à l'arrière de la télécommande en poussant la languette vers l'avant puis en soulevant le couvercle.

2. Installez les piles fournies en veillant à respecter la polarité indiquée dans le compartiment des piles.

3. Remettez le couvercle en place.

Utilisation de la télécommande

Pour utiliser la télécommande, orientez-la vers le téléviseur puis appuyez sur les touches. Vous devez vous trouver à moins de 6 mètres et à un angle inférieur à 30 degrés par rapport au centre du téléviseur.

REMARQUE : Les rayons du soleil ou autre source lumineuse intense peuvent interférer avec le signal de la télécommande. Si la situation se produit, tournez le téléviseur de sorte qu'il ne soit pas exposé à la source lumineuse.

AVERTISSEMENT ! NE LAISSEZ PAS LES PILES DANS LA TÉLÉCOMMANDE PENDANT DES PÉRIODES PROLONGÉES. ELLES POURRAIENT FUIR OU ROUILLER ET AINSI ENDOMMAGER LA TÉLÉCOMMANDE. VÉRIFIEZ-LES RÉGULIÈREMENT ET REMPLACEZ-LES SI NÉCESSAIRE.

AVERTISSEMENT ! NE MÉLANGEZ JAMAIS DIFFÉRENTS TYPES DE PILES. LORS DE L'INSERTION DES PILES, REMPLACEZ TOUTES LES PILES EN MÊME TEMPS. NE MÉLANGEZ PAS DE VIEILLES PILES AVEC DES NOUVELLES.

AVERTISSEMENT ! LES PILES USAGÉES DOIVENT ÊTRE TRAITÉES AVEC PRÉCAU- TION ET ÉLIMINÉES CONFORMÉMENT AUX RÉGLEMENTATIONS EN VIGUEUR DANS VOTRE RÉGION EN MATIÈRE DE SÉCURITÉ OU DE RECYCLAGE. NE JETEZ JAMAIS LES PILES AVEC LES DÉCHETS MÉNAGERS OU AU FEU.

AVERTISSEMENT ! N'EXPOSEZ JAMAIS LES PILES À UNE CHALEUR EXCESSIVE (SO-LEIL, FEU, ETC.).

Connexion de l'antenne

AVERTISSEMENT ! VEILLEZ À CE QUE LE TÉLÉVISEUR ET TOUS LES ÉQUIPEMENTS AUXILIAIRES SOIENT DÉBRANCHÉS DU SECTEUR AVANT DE RÉALISER LES CONNEXIONS !

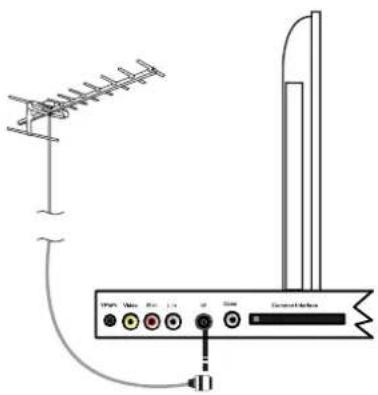

Connexion de l'antenne TV

Raccordez l'antenne TV à la prise d'antenne à l'aide d'un connecteur coaxial de 75 ohms. Pour de meilleurs résultats, utilisez une antenne TV à haut gain, installée de préférence sur le toit ou dans le grenier.

• Si vous utilisez l'appareil dans une zone dont la réception est mauvaise, achetez et installez un amplificateur de signaux afin d'améliorer la qualité de l'image.
• Si l'antenne doit servir pour deux téléviseurs, installez un séparateur de signaux à deux voies (non fourni).

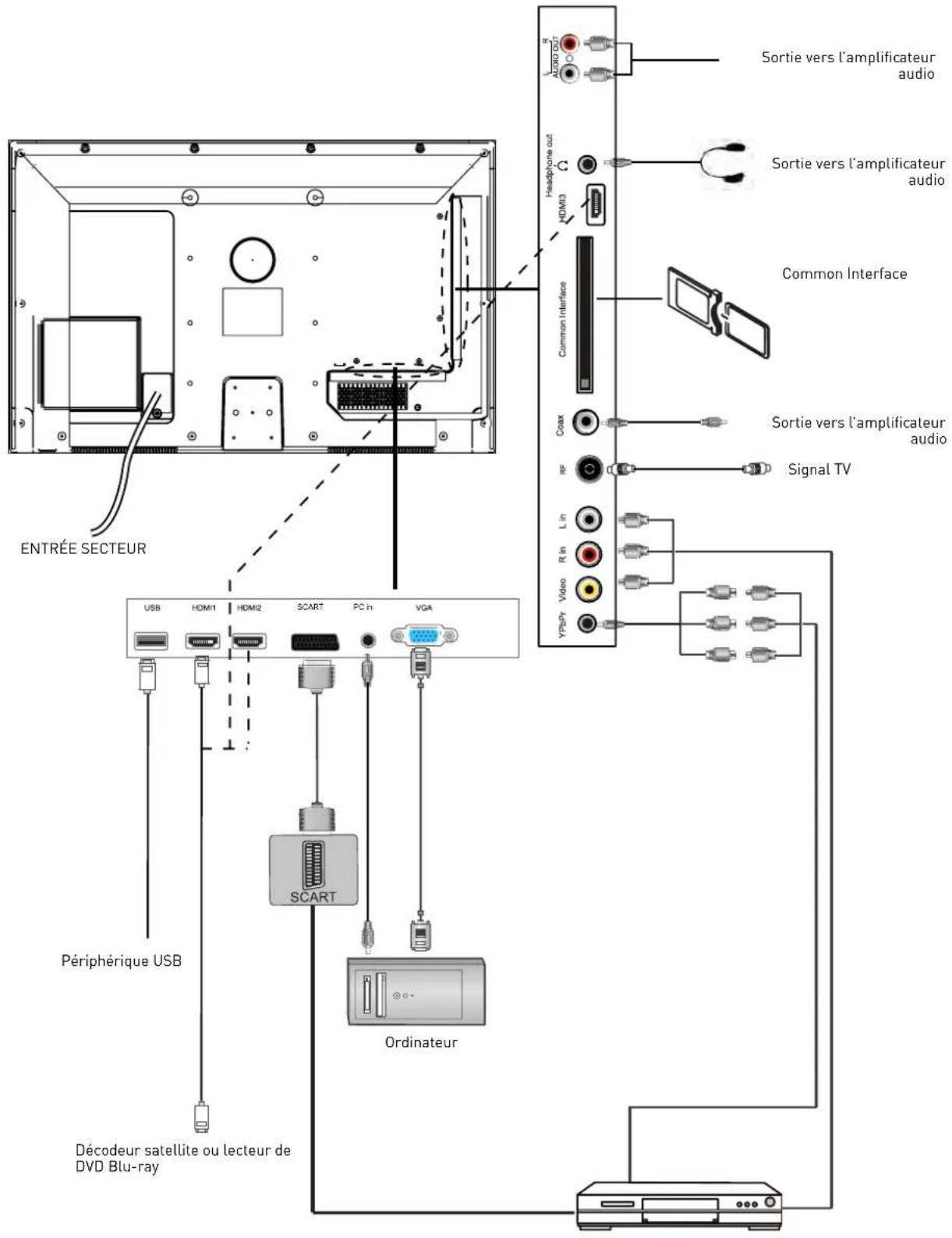

Raccordement d'équipements externes

Ce manuel d'utilisation présente la manière la plus simple et la plus efficace de raccorder votre téléviseur à des équipements auxiliaires. Vous trouverez ci-dessous une liste de méthodes alternatives.

Câble HDMI

Vous pouvez raccorder ce téléviseur à un périphérique compatible à l'aide d'un câble HDMI. Cette méthode vous permettra d'obtenir une meilleure qualité d'image.

Raccordez le câble de l'équipement HDMI à la prise HDMI du téléviseur.

Câble PÉRITEL

Vous pouvez raccorder ce téléviseur à un périphérique compatible à l'aide d'un câble PÉRITEL. Cette connexion utilise des signaux vidéo composants, c'est-à-dire que les contenus rouges, verts et bleus (RGB) de la vidéo sont envoyés sur des signaux séparés.

Câble VGA

Vous pouvez utiliser votre téléviseur en guise de moniteur pour votre ordinateur personnel en utilisant un câble VGA. Le son de votre ordinateur personnel peut également être reproduit par le téléviseur.

Raccordement d'équipements externes (suite)

ENTRÉE SECTEUR Périphérique USB Décodeur satellite ou lecteur de DVD Blu-ray USB HDMI1 HDMI2 SCART PC in VGA SCART Ordinateur Headphone out C HDMI3 Common Interface YFP+P Video R in L in Signal TV Sortie vers l'amplificateur audio Sortie vers l'amplificateur audio Sortie vers l'amplificateur audio

Raccordement d'équipements externes (suite)

BRANCHEMENTS

Nom Description	de la fonction
ENTRÉE SEC-TEUR	Raccordement à l'alimentation sec-teur
HDMI 1, 2, 3	À raccorder à la prise HDMI de votre lecteur DVD ou décodeur satellite
VGA	À raccorder à la sortie VGA d'un PC pour afficher l'image de l'ordinateur
PC-IN Entrée audio	dio PC
mini YpbPr	À raccorder à la sortie YPbPr d'un périphérique extérieur.
RCA audio out	Sortie audio vers l'amplificateur audio
USB	À raccorder au périphérique USB pour lire des contenus multimédia
SCART	À raccorder à l'entrée / sortie péritel d'un périphérique extérieur
RF	Connexion à l'antenne ou au câble de la source
Ω Headphone (sortie casque)	Prise permettant de raccorder un casque
CI	Emplacement CI (emplacement pour carte de services payants à la de-mande).
USB (DVB-S)	À raccorder au périphérique USB pour lire des contenus multimédia et utiliser un magnétoscope
Coax	Sortie vers l'amplificateur audio

Connexion à un ordinateur par VGA ou HDMI

Utilisez un câble PC-VGA (non fourni) pour raccorder le téléviseur à votre ordinateur. Vous pouvez également utiliser un câble HDMI pour connecter le téléviseur à votre ordinateur (si la carte graphique de ce dernier prend en charge le HDMI). En cas d'utilisation d'un câble HDMI, le câble audio PC n'est plus nécessaire. Si vous utilisez un câble HDMI vers DVI, vous devrez utiliser le câble audio PC. Raccordez tous les câbles avec précaution et prenez soin de ne pas plier ni casser les broches des connecteurs.

En cas d'utilisation du câble VGA

• Allumez le téléviseur
• Allumez l'ordinateur
- Sélectionnez la source d'entrée PC/VGA
En cas d'utilisation du câble HDMI
- Sélectionnez la source d'entrée HDMI

(Tous les câbles illustrés ne sont pas fournis).

Précaution :

Avant de raccorder des équipements externes :

• Veillez à débrancher les appareils de l'alimentation secteur afin d'éviter tout dommage éventuel.
• Assurez-vous de réaliser les bonnes connexions.
• Veillez à ce que les connecteurs soit correctement insérés avant de raccorder les appareils à l'alimentation secteur.

Connexion à un ordinateur

Certains ordinateurs étant encore fournis avec un moniteur « conventionnel » à tube cathodique, il se peut que vous deviez ajuster les paramètres d'affichage de la carte graphique de votre ordinateur sinon les images risquent de ne pas apparaître correctement. Allumez votre ordinateur (avec votre écran d'origine encore connecté) puis sélectionnez la résolution d'écran et sélectionnez un taux de rafraîchissement de 60 Hz. Éteignez votre ordinateur puis connectez-le à votre téléviseur alors que les deux appareils sont encore éteints.

Connexion à un caméscope et à un magnétoscope

Caméscope

• Raccordez le câble AV au téléviseur et au caméscope.
• Allumez le caméscope et le téléviseur.
• Sélectionnez la source AV/CVBS.
• Vous pouvez maintenant regarder sur votre téléviseur les images de votre caméscope. Remarque :
• Pour connecter le caméscope en utilisant d'autres câbles, référez-vous au manuel d'utilisation du caméscope.

Magnétoscope

• Raccordez le câble Péritel au téléviseur et au magnétoscope.
• Allumez le magnétoscope et le téléviseur.
• Sélection de la source Péritel.
• Vous pouvez maintenant regarder sur votre téléviseur les images de votre magnétoscope.

Remarque :

- Pour connecter le magnétoscope en utilisant d'autres câbles, référez-vous au manuel d'utilisation du magnétoscope.

Magnétoscope Câble péritel

Utilisation du câble adaptateur Scart

(Tous les câbles illustrés ne sont pas fournis).

Connexion à un système audio

Vous pouvez envoyer le son du téléviseur à un système stéréo (A) en utilisant la prise Péritel. Utilisez un câble Péritel spécial de type Péritel vers RCA. (Veuillez consulter les instructions de votre système hi-fi pour plus de détails). Si vous disposer d'un amplificateur/décodeur de son surround (B), utilisez le câble Péritel ou le câble spécial Péritel vers RCA.

Câble Péritel vers RCA (A)

Câble péritel

(Tous les câbles illustrés ne sont pas fournis).

Connexion à un lecteur DVD

Pour connecter un lecteur DVD, utilisez soit un câble Péritel soit le câble HDMI. (Uniquement si votre équipement externe prend en charge le HDMI).

HDMI vers HDMI HDMI SCART PÉRITEL

(Tous les câbles illustrés ne sont pas fournis).

En cas d'utilisation du câble Péritel

• Allumez le téléviseur
• Allumez le lecteur DVD
- Sélectionnez la source d'entrée Péritel En cas d'utilisation du câble HDMI

- Sélectionnez la source d'entrée HDMI

Emplacement Common Interface

UTILISATION DE VOTRE EMPLACEMENT COM- MON INTERFACE

Common Interface

L'emplacement Common Interface (CI) est conçu pour recevoir un module d'accès conditionnel (CAM ou Conditional Access Module) et une carte à puce afin de pouvoir regarder des programmes de télévision payants et d'accéder à des services supplémentaires. Contactez votre fournisseur de services de télévision payante pour obtenir plus d'informations sur les modules et les abonnements disponibles.

REMARQUE : Le module d'accès conditionnel et les cartes à puce sont vendus séparément.

AVERTISSEMENT ! ÉTEIGNEZ VOTRE TÉLÉVISEUR AVANT D'INSÉRER TOUT MODULE DANS L'EMPLACEMENT COMMON INTERFACE, PUIS AJOUTEZ LA CARTE À PUCE AU MODULE CAM.

Emplacement CI Module CAM Carte à puce

1. Allumez le téléviseur et vérifiez que la source « TNT » (DTV) a bien été sélectionnée.

2. Si le module CAM est détecté, le téléviseur affiche le message suivant à l'écran : « Module Common Interface inséré ». Attendez quelques instants jusqu'à ce que la carte soit activée.

3. Sélectionnez la chaîne de télévision payante numérique opportune.

4. Des informations détaillées à propos de la carte à puce utilisée sont affichées.

5. Appuyez sur la touche OK pour accéder au menu de la carte. Reportez-vous au manuel d'utilisation du module pour plus de détails sur les réglages à effectuer.

6. Lorsque le module est retiré, le message suivant s'affiche à l'écran : « Module Common Interface retiré ».

Configuration automatique lors de l'installation

Allumer /éteindre le téléviseur avec éclairage LED en arrière-plan

Pour allumer le téléviseur

Appuyez sur le bouton d'alimentation du téléviseur ou sur le bouton de la télécommande ; le voyant de veille s'allume en vert.

Pour éteindre le téléviseur

Appuyez sur le bouton d'alimentation du téléviseur ou sur le bouton de la télécommande ; le voyant de veille s'allume en rouge.

Lorsque vous allumez votre téléviseur pour la première fois, vous voyez apparaître le menu de première installation ci-dessous :

Dém. rapide Votre antenne doit être raccordée à la TV et la télécommande en mode TV. Appuyez maintenant ENTH La TV règle les canaux, veuillez patienter.

Assurez-vous que l'antenne est bien branchée au téléviseur. Assurez-vous que la télécommande est en mode téléviseur (en appuyant sur la touche ^IV ) et allumez le téléviseur en appuyant sur ^ID . Le menu de première installation apparaît.

Appuyez sur la touche de la télécommande pour lancer la procédure de réglage. Ce processus va trouver toutes les chaînes de télévision analogiques et numériques disponibles et les enregistrer.

Vous pouvez rappeler le menu de première installation à n'importe quel moment en appuyant sur la touche Quick Start.

Menu Source

Vous pouvez sélectionner le menu des sources d'entrée en appuyant sur la touche Source de la télécommande ou sur la touche TV / AV du téléviseur.

Source d'entrée ATV DTV Média AV FC Composant DVBS SCAPT HDMI HDMI2 © ou

Appuyez sur la touche Source de la télécommande.

Utilisez les touches ▲▼ pour aller jusqu'à la source souhaitée.

Appuyez sur OK pour sélectionner la source.

Menu Paramétrage

1. Allumez le téléviseur.
2. Appuyez sur la touche MENU de la télécommande.
3. Utilisez les touches ◀ et ▶ pour naviguer dans le menu.
4. Appuyez sur la touche EXIT pour quitter le menu.

MENU CANAL

Permet de chercher des chaînes et de paramétrer diverses options de chaînes. (Sélectionnez la source TNT (DTV), par exemple).

Régage auto Régage manuel DTV Régage manuel ATV Modification programme Informations signal Informations O

MENU IMAGE

Permet de réaliser des ajustements sur vos paramètres d'image.

(Sélectionnez la source TNT (DTV), par exemple).

MODE IMAGE Contrastité Luminousité Couleur Ton Netteelé Température de couleur Réduction du nuit Personabilité 50 50 50 30 Normale Moyen

MENU SON

Permet de personnaliser les options et les effets de son. (Sélectionnez la source TNT (DTV), par exemple).

SON Mode audio Aqua Graves Balance Volume auto Mode SPDF Commut. AD Standard 50 50 0 Désactivé Désactivé Désactivé

MENU HEURE

Permet de paramétrer diverses options de configuration de l'heure. (Sélectionnez la source TNT (DTV), par exemple).

HEURE Horsorge Fusau horaire Ville automatique Ville automat. Mixut OSD 20 JUL 13/09 GMT+1 Déactivie Déactivie 15 S

MENU VERROUILLAGE

Permet de paramétrer diverses options de verrouillage. (Sélectionnez la source TNT (DTV), par exemple).

VERROULLA. Vernoul. système Def. not passe Bloquer progr Acord parental Ver clavier Déactivé Déactivé Déactivé

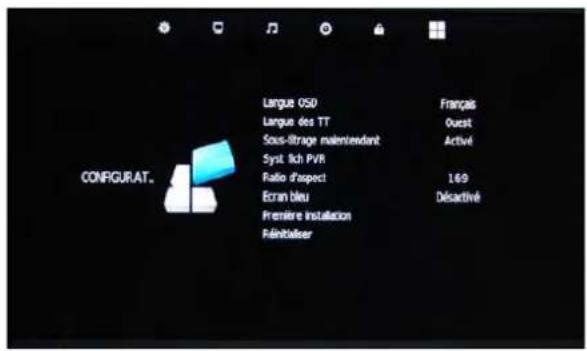

MENU CONFIGURATION

Permet de paramétrer diverses options. (Sélectionnez la source TNT (DTV), par exemple).

LANGUE OSD LANGUE DES TT Sous-Étrage malentisendant Syst lich PVR Ratio d'aspect Écran bleu Première installation Réinitialiser Français Ouest Activé 16:9 Désactivé

MENU CANAL

Utilisez les touches ◀ et ▶ pour sélectionner le menu CANAL (voir image ci-dessus), appuyez sur la touche ▼ pour entrer dans le menu.

Kejlage auto Kejlage manuel DTV Kejlage manuel ATV Modification programme Informations signal Informations C

Le menu CANAL comprend les options suivantes :

Réglage auto

Appuyez sur la touche OK pour entrer dans le menu langue puis appuyez sur les touches ◀▶ pour sélectionner le mode de réglage. Ensuite, appuyez sur la touche ▼ et utilisez les touches ▲▼◀ ▶ pour sélectionner le pays puis appuyez sur la touche Ok pour l an c e r l e r églage automatique.

Type régl DTV + ATV Autre Allemagne Portugal France Italie Espagne Menu

Réglage manuel DTV

Cette fonction vous permet de régler manuellement une chaîne de télévision numérique (DTV).

Réplage manuel DTV UHF CH 33 AUC SIGNAL Mouvain Freq 570.00 MHz 80me

Réglage manuel ATV

Cette fonction vous permet de régler manuellement une chaîne de télévision analogique (ATV).

Réglage manuel ATV Canal actuel 1 cm Système coul PAL Système audio DK Réglage fin 44.00 MHz AFC Désactivé Rechercher

Appuyez sur la touche OK pour entrer dans le menu de réglage manuel ATV :

Canal actuel : Permet de sélectionner un canal dans lequel vous souhaitez sauvegarder la chaîne

Couleur : Permet de sélectionner PAL ou AUTO

Système audio : Permet de sélectionner I, BG ou DK

Rechercher : Utilisez les touches ◀ et ▶ pour effectuer une recherche manuelle.

Réglage fin: Utilisez les touches ◀ et ▶ pour effectuer un réglage fin.

AFC (Syntonisation automatique) : Contrôle automatique de la fréquence (AFC) ACTIVÉ/DÉSACTIVÉ

Modification programme	Permet d'ouvrir la fenêtre Modification programme, dans laquelle vous pouvez organiser vos chaînes (supprimer, renommer, déplacer, etc.)
Informations signal	Permet d'afficher des informations à propos de la force et de la qualité du signal (mode DTV uniquement).
Informations CI	Permet d'afficher des informations à propos de la carte de télévision payante CI insérée (le cas échéant).

Appuyez sur la touche OK pour afficher le menu de modification des programmes.

Modification programme 1 C-04 AV 2 S-44 AV 3 C-05 AV Suppr Renom Dépl Ign

Supprimer : Sélectionnez une chaîne et appuyez sur la touche ROUGE. « Supprimer » apparaît à droite du menu Modification programme à côté de la chaîne que vous avez choisie. Appuyez de nouveau sur la touche ROUGE pour supprimer la chaîne. Si, cependant, vous décidez de poursuivre sans supprimer la chaîne, appuyez sur la touche Menu pour quitter.

Renommer : Sélectionnez une chaîne ATV et appuyez sur la touche VERTE pour changer le nom de la chaîne à l'aide des touches.

Déplacer : Sélectionnez une chaîne ATV et appuyez sur la touche JAUNE, puis utilisez les touches ▲▼ pour quitter. Le réglage actuel est automatiquement enregistré.

Ignorer : Sélectionnez une chaîne et appuyez sur la touche BLEUE pour étiqueter la chaîne. Tant que la chaîne possède l'étiquette Ignorer, elle sera ignorée lorsque vous naviguerez parmi les chaînes en utilisant les touches CH+/-.

Menu Image

MODE image Contraste Luminosité Couleur Lens Netterité Température de couleur Réduction du bruit Personauté 50 50 50 50 30 Normale Moyen

Mode Image : Faites votre choix entre Standard, Dynamique, Utilisateur et Moyen.

Remarque : Les paramètres Contraste, Luminosité, Couleur et Netteté ne sont disponibles et ne peuvent être ajustés qu'en mode Utilisateur.

Contraste : Permet de régler la différence entre les zones les plus claires et les zones les plus sombres de l'image.

Luminosité: Permet de régler la luminosité globale de l'image.

Couleur : Permet de régler la couleur.

Netteté : Augmentez ce paramètre pour que les bords de l'image soient nets et diminuez-le pour qu'ils soient plus doux.

Ton: Permet de contrôler la teinte (mode NTSC uniquement).

Température de couleur : Faites votre choix entre Moyenne, Froid, Utilisateur et Chaud.

Réduction du bruit : Faites votre choix entre les modes de réduction des bruits d'interférence suivant : DÉSACTIVÉ, BAS, MOYEN, HAUT et PAR DÉF

Menu Son

SON Mode audio Angus Graves Balance Volume auto Mode SPDF Commut. AD Standard 50 50 0 Désactivé Désactivé Désactivé

Mode audio : Vous pouvez sélectionner Standard, Musique, Vidéo, Sports ou Utilisateur. Remarque : Les paramètres Aigus, Grave, Balance ne peuvent être ajustés qu'en mode Utilisateur.

Aigus : Permet de régler l'intensité relative des sons aigus.

Graves : Permet de régler l'intensité relative des sons graves.

Balance : Permet de régler le volume des haut-parleurs droit et gauche.

Volume auto : Permet de contrôler le volume du téléviseur automatiquement lorsque vous sélectionnez l'option ACTIVÉ

Mode SPDIF : Permet de sélectionner le commutateur AD du mode SPDIF : Descripteur Audio ACTIVÉ/DÉSACTIVÉ

Commutateur AD: Descripteur Audio ACTIVÉ/DÉSACTIVÉ

Menu Heure

HeURE Hotel Fusau horsière Velle automatique Ville automat. Minut OSD 20/34 1:009 GMT+1 Désactivée Désactivée 15 S

Horloge : Permet d'afficher l'heure

Fuseau horaire : Permet de sélectionner le fuseau horaire.

Veille automatique : Permet de régler la veille automatique sur 10 min, 20 min, 30min, 60min, 90min, 120 min, 180 min, 240 min et Désactivée.

Veille automatique : Permet d'ACTIVER/DÉSACTIVER la fonction de veille automatique.

Minuterie OSD : Permet de définir le temps d'affichage du menu à l'écran.

Menu Verrouillage

VERROULLA. Verroull système Côt, not passe Bloquer prisp Accord parental Ver clavier Déactivé Déactivé Déactivé

Verrouiller le système : Permet d'activer et de désactiver la fonction de verrouillage système.

Remarque : Vous devez saisir le code pour utiliser ce menu (le code par défaut est 0000)

Définir le mot de passe : Si le code a été modifié, vous devez saisir le mot de passe actuel.

Nouveau : Entrez le nouveau mot de passe.

Confirmer : Entrez le nouveau mot de passe.

Bloquer progr. : Utilisez les touches ▲▼ pour sélectionner la chaîne puis appuyez sur la touche VERTE de la télécommande pour verrouiller la chaîne.

Remarque : Vous devez saisir votre mot de passe pour regarder les chaînes qui ont été verrouillées.

Accord parental : Permet de sélectionner le mode accord parental.

Verrouillage clavier : Permet de verrouiller les touches du téléviseur. Il n'est ensuite plus possible de contrôler le téléviseur

Langue OSD Langue des TT Sous-blage malentendant Syst fich PVR Ratie d'aspect Ecran bleu Premiere installation Réinblaire Français Quest Activé 16:9 Désactivé

Menu Configuration

Langue OSD : Sélectionnez la langue des menus.

Langue des TT : Permet de sélectionner la langue du télétexte.

Sous-titrage malentendant : Permet d'ACTIVER/DÉSAC-TIVER la fonction de sous-titrage malentendant.

Système fichiers PVR : Permet de configurer le système de fichiers PVR

Ratio d'aspect : AUTO, 4:3, 16:9, Zoom1, Zoom2, Scan seul et Panorama

Écran bleu : Permet d'ACTIVER/DÉSACTIVER la fonction écran bleu

Première installation : Permet d'accéder au menu Première installation

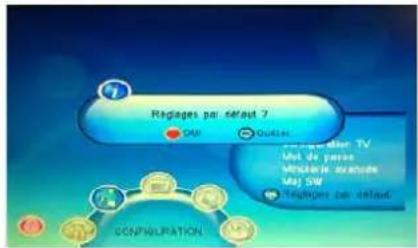

Réinitialiser : Appuyez sur OK pour restaurer les paramètres d'usine par défaut.

Utilisation des fonctions multimédia

Conseils et informations à propos du périphérique USB

Source d'entrée ATV DTV Néda AV PC Composant DVBS SCART HDMI1 HDMI2 © ON USB 2.0 PHOTO MUSIQUE VIDEO TEXTE

MENU PRINCIPAL : PHOTO MUSIQUE FILM TEXTE

Appuyez sur la touche source pour afficher le menu Source d'entrée et sélectionner MÉDIA. Appuyez ensuite sur la touche OK pour entrer dans le menu MÉDIA tel que représenté sur la figure ci-dessus.

Insérez un périphérique USB et sélectionnez le type de fichiers que vous souhaitez écouter ou regarder parmi PHOTO, MUSIQUE, VIDEO and TEXTE. Appuyez ensuite sur OK pour entrer dans le menu et choisissez le dossier ou le fichier que vous souhaitez activer.

Retour – Permet de retourner au dossier ou menu précédent

Appuyez sur la touche Lect./Pause pour voir un aperçu des fichiers

PHOTO CY 1 / 3 létour e1246250d0e1f723. 2164-2379eb91458bced71.jpg Photolition: 1600 x 100% Taller: 165.935mm Color: -/-/-/-/- - Noise: -/-/-/- - logar.

Appuyez sur les flèches haut/bas/gauche/droite pour sélectionner un fichier ou un dossier puis sur la touche OK pour activer le fichier ou ouvrir le dossier. Appuyez sur OK pour lire les fichiers en mode plein écran. Une fois en mode plein écran, appuyez sur la touche OK pour afficher le menu de navigation en bas de l'écran ou sur la touche Stop pour revenir aux fichiers.

Remarque : Appuyez sur la touche ROUGE pour supprimer n'importe quel fichier.


Affichage de photos

Appuyez sur les touches ◀▶ pour sélectionner l'option dans le menu de navigation puis sur OK pour l'activer.

Pause : Permet de lancer la lecture/faire une pause dans l'affichage des photos

Précédent / Suivant : Permet d'afficher la photo précédente ou suivante

Arrêt : Permet d'arrêter l'affichage des photos

Répétition : Sélectionnez le mode de répétition parmi RÉPÉTER TOUT, RÉPÉTER 1 ou DÉSACTIVÉE

Musique : Permet de lancer la lecture/faire une pause dans la musique

Playlist : Permet d'afficher la playlist à l'écran

Info : Affiche les informations sur le fichier.

Rotation : Permet de faire tourner la photo dans le sens horaire ou antihoraire

Zoom : Permet d'effectuer un zoom AVANT/ARRIÈRE de la photo.

Déplacer la vue : Permet de déplacer la photo en mode zoom avant.

Musique

Écoutez la musique

Appuyez sur les touches ◀▶ pour sélectionner l'option dans le menu puis sur OK pour l'activer.

layered - mg3 900008 / 008524

Pause : Permet de lancer la lecture/faire une pause dans la musique

Avance / Retour rapide : Retour rapide et avance rapide

Précédent / Suivant : Permet de lire le fichier précédent ou suivant

Arrêt : Permet d'arrêter la musique

Répétition : Sélectionnez RÉPÉTER TOUT, RÉPÉTER 1 ou DÉSACTIVÉE

Silence : Désactivation de la sortie audio

Playlist : Permet d'afficher la playlist à l'écran

Aller H : Permet de lire la musique ou le livre audio à partir de l'heure que vous avez paramétrée

Film

Lancez la lecture du film

Appuyez sur les touches ◀▶ pour sélectionner l'option dans le menu puis sur OK pour l'activer.

La Chenson M Z 000619 HOGAN

Pause : Permet de lancer la lecture/faire une pause dans le film

Avance / Retour rapide : Retour rapide et avance rapide

Précédent / Suivant : Permet de lire le fichier précédent ou suivant

Arrêt : Permet d'arrêter la lecture du film.

Définir A-B : Permet de sélectionner et lire une partie du fichier vidéo en définissant A comme point de départ et B comme fin. Appuyez sur OK pour annuler.

Playlist : Permet d'afficher la playlist à l'écran

Avance lente : Permet de lire les films au ralenti. Appuyez sur T pour revenir à la vitesse de lecture normale.

Pas avant : Cette option permet de vous déplacer rapide-ment dans le film

Aller H : Permet de lire le film à partir de l'heure que vous avez paramétrée

Zoom : Permet d'effectuer un zoom AVANT/ARRIÈRE de l'image du film affichée à l'écran.

Ratio d'aspect : Permet de sélectionner le format de l'affichage à l'écran

Déplacer la vue : Permet de déplacer la photo en mode zoom

TEXTE

Afficher des fichiers texte

Page précédente / suivante : Permet de revenir à la page précédente ou de passer à la suivante

Précédent / Suivant : Permet de revenir au fichier précédent ou de passer au suivant

Musique : Permet de lancer la lecture/faire une pause dans le programme musical

Playlist : Permet d'afficher la playlist à l'écran

Info : Affiche les informations sur le fichier.

Arrêt : Permet d'arrêter l'affichage du texte

Enregistrement

Paramètres du magnétoscope numérique (PVR)

Syst fich PVR Appuyez sur la touche MENU et sélectionnez le menu CONFIGURATION puis choisissez Syst fich PVR et appuyez sur OK.

CONFIGURAT. Largue OSD Largue des IT Sous Brix une malantendant Sysf for PVR Hets d'aspect Écran Edu Première Installation Rénitelsur Français Ouest Activil 169 Déactivil Séi. disque C: Verif syst fich PVR Démarrer Disq USB Format Inte. Haçalage V.C. Limite enr. libre 6 Hr. OK Menu

Sélectionner disque : permet de sélectionnez le périphérique USB sur lequel vous souhaitez enregistrer.

Vérifier le système fichiers du PVR : permet de vérifier le système du périphérique USB.

Disque USB : affiche des informations.

Formater : permet de formater le périphérique USB pour pouvoir utiliser le magnétoscope numérique

Taille décalage : affiche la taille de mémoire du périphérique USB.

Vitesse : permet d'afficher la vitesse du périphérique USB.

Limite enregistrement libre : permet de définir la limite de durée d'enregistrement

Liste des enregistrements

Appuyez sur la touche SD1 de la télécommande pour afficher la liste des enregistrements.

Liste enreg. Programme i BBC News BBC News BBC News Raven Suppr. INFO

Remarque : pour supprimer tous les enregistrements programmés de cette liste, appuyez sur la touche ROUGE.

Liste des enregistrements programmés

Appuyez sur la touche A de la télécommande pour afficher la liste des enregistrements programmés.

Remarque : pour supprimer tous les enregistrements programmés de cette liste, appuyez sur la touche ROUGE.

Enregistrement minuterie

Lorsque vous sélectionnez dans le guide électronique des programmes (EPG) un programme à enregistrer avec la minuterie, le menu Enreg. apparaît. Appuyez sur OK. La minuterie se paramètre automatiquement à partir des données présentes dans le guide électronique des programmes. Si vous le souhaitez, vous pouvez programmer l'enregistreur manuellement.

ENREG. 1 BBC ONE Heure de début 08 Minute 01 Heure Jan Mais 01 Date Heure de fin 39 Minute 01 heure Jan Mais 01 Date Mode Auto

Canal : sélectionnez la chaîne à enregistrer.

Mode : permet de sélectionner le mode d'enregistrement.

Heure de début : permet de définir l'heure de début de l'enregistrement

Heure de fin : permet de sélectionner l'heure de fin de l'enregistrement

Appuyez sur la touche OK pour enregistrer et quitter le menu.

Enregistrement

Touches de fonction Enreg. et Décalage

Lorsque vous appuyez sur la touche Rec, le menu de navigation apparaît à l'écran.

Remarque : pour afficher et quitter le menu de navigation, appuyez sur la touche Ⓔ. Pendant l'enregistrement, vous pouvez appuyer sur la touche lecture et regarder ce qui a déjà été enregistré.

Enregistrement : appuyez sur R pour lancer l'enregistrement immédiat.

Pause : appuyez sur T pour activer la fonction Décalage et faire une pause dans la diffusion TV en temps réel.

Arrêt : appuyez sur x pour arrêter l'enregistrement ou le processus de décalage.

Touche SD1 de la télécommande : permet d'afficher la liste des enregistrements.

Touche A de la télécommande : permet d'afficher la liste des enregistrements programmés.

Décalage

Lorsque vous appuyez sur la touche QUIT Rec le menu de navigation apparaît à l'écran.

Remarque : pour afficher et quitter le menu de navigation, appuyez sur la touche QUIT. Pendant l'enregistrement, vous pouvez appuyer sur la touche lecture et regarder ce qui a déjà été enregistré.

Lorsque vous appuyez sur la touche T Pause/Lect. l'image est mise en pause et le menu de navigation apparaît à l'écran.

Pendant un enregistrement en mode Décalage, vous pouvez appuyer sur la touche de lecture et regarder ce qui a déjà été enregistré

Enregistrement EPG

Affichez le guide des programmes en appuyant sur la touche GUIDE

Sélectionnez un programme à enregistrer en parcourant l'EPG à l'aide des touches ▲▼◀ ▶.

GUIDE PROGRAMMES 20 jul 2005 13:00-13:30 20 jul 2005 13:12 National and international news from the BBC, followed by Weather. (S) 20 jul 1 BBC ONE 13:00-13:30 BBC News 2 BBC TWO 13:30-13:40 South Today 3 BBC THREE 13:40-14:05 Neighbours 4 BBC NEWS 24 14:05-14:35 Cash in the Attic 5 BBCI 14:35-15:20 Diagnosis Murder 6 CBBC Channel 15:20-15:25 BBC News 15:25-15:40 Captain Abercromby 15:40-16:00 Stuart Little

Ercan #Program. * Rappel

Dipl. van #jour pricid #jour srt @ CK

Enregistrement : appuyez sur la touche ROUGE pour afficher le menu Enreg. et paramétrer l'enregistrement programmé. Une fois que le programme commencera, il sera enregistré sur le périphérique USB.

Écran : appuyez sur la touche VERTE pour afficher les informations concernant le programme.

Programme : appuyez sur la touche JAUNE pour afficher la liste des enregistrements programmés.

Rappel : appuyez sur la touche BLEUE pour afficher le menu Rappel. Dès que le programme commence, le téléviseur passe automatiquement à ce programme.

MENU PRINCIPAL SATELLITE

Tous les paramètres et fonctions importants de votre récepteur peuvent être configurés dans le Menu principal. Le Menu principal est composé de cinq sous-menus : « CONFIGURATION », « TV », « Radio », « Multimédia » et « Jeu ». Appuyez sur la touche MENU lorsque le menu est désactivé pour faire apparaître l'écran du MENU PRINCIPAL.

Remarque : En mode Satellite, les menus n'ont pas la même apparence qu'en mode TV. Cela est utile car cela vous aide à vérifier que vous êtes dans le bon mode.

Pour dans le menu de chaque mode, sélectionnez d'abord le mode (à l'aide de la touche Source) puis appuyez sur MENU.

1) CONFIGURATION

Dans l'écran MENU PRINCIPAL, appuyez sur ◀▶ pour sélectionner CONFIGURATION. Ce menu comporte les éléments suivants : « Installation », « Configuration TV », « Mot de passe », « Minuterie avancée », « Mise à jour logicielle » et « Réglages par défaut ».

Installation

Dans le menu CONFIGURATION, appuyez sur ▲▼ pour sélectionner Installation, puis sur la touche OK pour entrer dans le menu Installation. Dans ce menu, vous pouvez accéder aux rubriques Réglage général, MON ANTENNE et GESTIONNAIRE TP.

Réglage général : Dans ce menu, vous pouvez définir les options Langue OSD, Langue audio, Langue des sous-titres, Utilisation GMT, Fuseau horaire, Réglage de la date et Réglage de l'heure.

CONFIGURATION - Installation [Macaca One] 210/07.2017 Language (ISO) Français Language Audio Alberland Language de novo-Rise Alberland Culliper CMF AVT Piairéu Per l'Air + 09.02 Rogler Airer 2007/940 Rogler Maps 00:17 Dispersed Corel Center

MON ANTENNE : Dans ce menu, vous pouvez ajouter un satellite en appuyant sur la touche ROUGE, supprimer un satellite en appuyant sur la touche VERTE, modifier un satellite en appuyant sur la touche JAUNE et effectuer une recherche automatique en appuyant sur la touche BLEUE.

COMPUTATION - Inhibitor / Mac device / 05/07.06.06 Name: N10-04-28 Type: LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNB Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Material Information M10-04-28 Active 10.02 Type: LNB Type: LNB LNB Type: LNB LNB Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNW Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Type: LNB LNV Trade name: Trade name: Trade type: Trade position: Trade number: Trade type: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position: Trade position:

GESTIONNAIRE TP : Dans ce menu, appuyez sur ◀▶ pour passer d'un satellite à un autre, sur ▲▼ pour passer d'une Fréquence à une autre. Ensuite, en appuyant sur la touche ROUGE vous pouvez ajouter une Fréquence, en appuyant sur la touche VERTE vous pouvez supprimer une fréquence et en appuyant sur la touche JAUNE vous pouvez toutes les supprimer.

Appuyez sur la touche OK pour modifier la fréquence.

Dans le menu CONFIGURATION, appuyez sur ▲▼ pour sélectionner Configuration TV puis sur la touche OK pour entrer dans le menu Configuration TV. Dans ce menu, vous pouvez paramétrer le mode TV (Auto, PAL), l'option Transparence OSD (1 à 8) et le Temps d'affichage bannière (1S, 3S, 5S, 10S, 30S, Toujours)

CONFIGURATION - Configuration TV 810907.05 MODE TV Media Transparent video 0 Color: Default remote 2 % Import Color Cancel

Mot de passe

Dans le menu CONFIGURATION, appuyez sur ▲▼ pour sélectionner Mot de passe, puis sur la touche OK pour entrer dans le menu Mot de passe (si la chaîne actuellement diffusée prend en charge les mots de passe). Dans ce menu, vous pouvez paramétrer les options Verrouillage Menu (Marche/Arrêt), Verrouillage chaîne (Marche/Arrêt), Verrouillage de censure (Pas de blocage, Blocage total, 02-18) et Modifier mot de passe (NON/OUI). Le mot de passe maître est 0000.

CONFIGURATION - Met de passe CATI MMenu APT Versat silane APT Verrouillage censure Aucien Blue Modifier: Le Mut de passe HCM Displace Edit Change Continue

Minuterie avancée

Dans le menu CONFIGURATION, appuyez sur ▲▼ pour sélectionner Minuterie avancée, puis sur la touche OK pour entrer dans le menu correspondant. Dans ce menu, vous pouvez configurer une minuterie en appuyant sur la touche ROUGE. Vous pouvez paramétrer les options Type de chaîne, N° chaîne, Nom de chaîne, Date de début (A/M/J), Heure de début, Heure de fin, Mode et Mode minuterie. Appuyez ensuite sur OK pour sauvegarder les réglages.

CONFIGURATION - Microsoft Dynamics 03/107. 30:18 System Ch Data Tempo Mode 51 Native 52 Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma S gamma 53 Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma S gamma 54 Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma S gamma 55 Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma Samma S gamma 56 Samma Samma Samma Samma,Simma 57 /Simma 58 /Simma 59 /Simma 60 Ctrl 61 Ctrl 62 Ctrl 63 Ctrl 64 Ctrl 65 Ctrl 66 Ctrl 67 Ctrl 68 Ctrl 69 Ctrl 70 Ctrl 71 Ctrl 72 Ctrl 73 Ctrl 74 Ctrl 75 Ctrl 76 Ctrl 77 Ctrl 78 Ctrl 79 Ctrl 80 Ctrl 81 Ctrl 82 Ctrl 83 Ctrl 84 Ctrl 85 Ctrl 86 Ctrl 87 Ctrl 88 Ctrl 89 Ctrl 90 Ctrl 91 Ctrl 92 Ctrl 93 Ctrl 94 Ctrl 95 Ctrl 96 Ctrl 97 Ctrl 98 Ctrl 99 Ctrl 100 Ctrl

Mise à jour logicielle

Dans le menu CONFIGURATION, appuyez sur ▲▼ pour sélectionner Mise à jour logicielle, puis sur la touche OK pour entrer dans le menu correspondant. Dans ce menu, vous pouvez mettre à jour le logiciel par USB ou effectuer une sauvegarder sur USB.

COMPOKINATION: MJJ SW 61/01/07: 28:38 M&J port USB/CAT Carta C++ port USB/CAT Carta

Réglages par défaut

Sélectionnez l'option Régler par défaut et appuyez sur OK une première fois puis une deuxième fois. Tous les paramètres utilisateurs et les chaînes installées seront supprimés.

Régages par défaut 7 OU OUH Régages par défaut Régages par TV Mét de père vibrations avances may ou Régages par défaut CONFIGURATION

2) TV/Radio

La Radio fonctionne de la même manière que la télévision.

Dans l'écran MENU PRINCIPAL, appuyez sur ◆ pour sélectionner TV. Ce menu comporte les éléments suivants : « Liste TV » et « Guide TV ».

Sélectionnez Liste TV et appuyez sur la touche OK pour entrer dans le menu Liste TV. Dans ce menu, vous pouvez ajouter des chaînes à différents groupes de favoris, Verrouiller des chaînes, Éditer des chaînes, Déplacer des chaînes, Classer des chaînes et Supprimer des chaînes.

Favoris : Appuyez sur ▲▼ pour sélectionner une chaîne. Appuyez sur ◀▶ pour sélectionner Favoris puis sur l'une des touches 1 à 8 pour ajouter la chaîne au groupe de favoris de votre choix.

Track TV 01/01/07 00:20 Track signals No. Non programme Flat 0041 TVE 0051 CURBS TV 3D 0061 RFS PMNTA 0064 LONE TV-HG 0069 FRAME 6A 0081 RTNS 0081 CUBSWEI Aucun signal TP: 4086 H 31 VIO PID: V 0514 - A 0648 OK Cancel OUT CASPAT Car Time: Phone Yes Outperform Play

Verrouiller : Appuyez sur ▲▼ pour sélectionner une chaîne. Appuyez sur ◀▶ pour sélectionner Verrouiller puis sur OK pour verrouiller la chaîne. Appuyez de nouveau sur la touche OK pour annuler le verrouillage. Appuyez sur la touche JAUNE pour enregistrer.

Cable TV 02/01/07 00:20 Tail satellites No Non programming Ctrl 0001 TVR 0002 USB+TV-50 0003 RTG PlayMax 0004 USB+TV+80 0005 PlayMax 2A 0006 RTG 0007 Optimum Accum signal TP: 4000 H 79170 PID: V 9514 A 0648 Vccuon CHI- EUI BRACT OUTDO Vccuon CABBE

Éditer : Appuyez sur ▲▼ pour sélectionner une chaîne. Appuyez sur ◀▶ pour sélectionner Éditer puis sur OK pour entrer dans le menu Infos programme. Dans ce menu, vous pouvez voir les informations relatives au programme et renommer la chaîne.

Info programme Non satellite Astra 10.26 New programme N° programme 0607 Fréa, basins 04800 Fréd, locale S-56 Taur symb 28120 Potente H Video PID 0360 Sands 22K ARR Audio PID 0361 DISO ARR Edit... Delete... Delete... Delete... Change & split

Déplacer : Appuyez sur ▲▼ pour sélectionner une chaîne. Appuyez sur ◀▶ pour sélectionner Déplacer. Appuyez ensuite sur la touche OK puis sur ▲▼ pour déplacer la chaîne jusqu'à la position de votre choix.

Radio.TV 01/01/07 05:20 Tou satellites No. non programme Det 06n TVS 06n3 SFR Florida 06n2 UAN-TV-3D 06n4 AUNIC-TV HD 06n8 France 34 06n9 RTN 06n7 Catavielle Aurun signal TP: 4000 H 2920 PID: V 0660 - A 0361 Preview Off Default Select Outlier Unsignal Select

Trier : Appuyez sur ▲▼ pour sélectionner une chaîne. Appuyez sur ◀▶ pour sélectionner Classer. Vous pouvez classer selon les catégories suivantes : « A-Z/Z-A », « Gratuite-Payante/Payante-Gratuite », « TP croissante/TP décroissante ».

Live TV 01/6/07:2021 Tour satellites No. 8th single camera Box 0001 TV8 0002 FTP Panama 0003 LIME TV-5D 0004 LIME TV-HC 0005 TRAVEL RA 0006 FTP 0007 Catabon Aucan signal TP: 4060 H: 29126 PID: V 0514 - A 0648 Open Off: Call METH Quick Play-in - Live IP: Alt. A: 2

Supprimer : Appuyez sur la touche ◀ pour sélectionner Supprimer puis sur OK pour supprimer la chaîne sélectionnée. Appuyez sur la touche VERTE pour supprimer toutes les chaînes.

Data TV 810 907. 2021 Tous satellites No. Non Programme EEA 8091 TVE 8092 RGB: Double 8093 LUXR: TV-5D 8094 LUXR: TV-HG 8095 Double 24 8096 RTG 8097 Cauvion Aurain signal TP: 4006 H: 28129 PD: V 0x18 - A 0x18 Switcher Ctrl Ctrl Select Cancel START Test OK

Guide TV

Sélectionnez Guide TV et appuyez sur la touche OK pour entrer dans le menu Guide TV. Dans ce menu, vous pouvez visualiser le guide des chaînes.

Video TV 01/05/27 00:23 Search variables No Mon programme 8001 TVB 8002 TVB Panama 8003 LUXO TV SD 8004 LUXO TV HD 8005 Family X 74 8006 KLM 8007 Substation Date Tue. 2017 8/1/21 Autumn signal Table 2 3 4 5 6 7 Aus. Event EPG One Events Attack Quick OK

Appuyez sur la touche Guide pour accéder au guide des programmes. Appuyez sur ▲▼ pour sélectionner un programme. Appuyez sur la touche rouge pour programmer l'enregistrement du programme.

3) MULTIMÉDIA

Dans l'écran MENU PRINCIPAL, appuyez sur ◀▶ pour sélectionner MULTIMÉDIA. Ce menu comporte les éléments suivants : « Mon album », « Ma musique », « Mes films » et « Mon enregistreur ».

Vous pouvez également sélectionner ce menu directement depuis le mode visualisation en utilisant la touche Média (Touche Jaune).

Mon album

Sélectionnez Mon album et appuyez sur la touche OK, puis appuyez sur la touche BLEUE pour choisir votre dossier photo, sélectionnez une photo et appuyez sur OK pour l'afficher.

Min Album - Designer.zip 6101067.05.22 Photo 5 photos 1680 x 1050(Progresivs) Record(USB) MY RECORD ii new SW 10058 REGYGLER PVR ct218-apo1 501 218410.jpg 002.fengguang001.jpg 003.fengguang003.jpg 004.fengguang006.jpg 005.fengguang007.jpg

Ma musique

Sélectionnez Ma musique et appuyez sur la touche OK pour entrer dans le menu correspondant. Appuyez sur la ▲▼ pour choisir un morceau. Appuyez sur OK ou sur la touche ROUGE pour écouter le morceau. Pendant la lecture, appuyez sur la touche ROUGE pour faire une pause, sur la touche VERTE pour arrêter, sur la touche JAUNE pour lire le morceau en boucle et sur la touche BLEUE pour accélérer.

MUSIC 4 songs Root(USB) MYRECORDS new SW 100bps RECYCLER PUB 001 svill lavigne - 1 do 002 svill lavigne - fm 003 svill lavigne - run 004 svill lavigne - com 播放器 Collapse Delete Select Duty

Mon film

Sélectionnez « Mes films » et appuyez sur la touche OK. Sélectionnez le dossier de votre choix dans la structure de menu à gauche de l'écran. Utilisez les touches ▲▼ pour sélectionner un fichier vidéo. Appuyez sur OK pour lire le fichier sélectionné. Appuyez sur les touches ▲▼ pour lire le film précédent ou le film suivant et appuyez sur ◀▶ pour changer le volume.

Mon enregistreur

Ce menu est composé de trois sous-menus : « Liste des enregistrements », « Périphérique d'enregistrement » et « Préférences d'enregistrement ».

Liste des enregistrements (Vous pouvez également accéder à cette liste en utilisant directement la touche SD2).

Dans ce menu, vous pouvez visualiser les informations concernant vos enregistrements et lire ces derniers. Appuyez sur les touches ▲▼ pour sélectionner le programme puis sur la touche OK pour le lire.

Périphérique d'enregistrement : Dans ce menu, vous pouvez visualiser le périphérique d'enregistrement et formater le disque. Préférences d'enregistrement : Dans ce menu, vous pouvez paramétrer vos Préférences d'enregistrement.

(Liste d'enregistrements programmés : Vous pouvez voir une liste des enregistrements que vous avez programmés en appuyant sur la touche B).

4) JEU

Dans l'écran MENU PRINCIPAL, appuyez sur ◀ pour sélectionner JEU. Dans ce menu, vous pouvez jouer au jeu, visualiser le calendrier et utiliser la calculette.

GUIDE DE RÉSOLUTION DES PROBLÈMES

Le guide ci-dessous est destiné à vous aider à identifier les problèmes éventuels.

SYMPTÔME SOLUTION
Absence d'image, de son	Vérifiez que le téléviseur est bien branché. Vérifiez qu'il est raccordé à une source d'alimentation adéquate. Vérifiez que l'alimentation électrique est sous tension.
Aucune image ne s'affiche	Assurez-vous que le téléviseur est sous tension. Vérifiez que les câbles sont bien installés. Assurez-vous que l'antenne et/ou les sources externes sont connectées. Appuyez sur la touche SOURCE pour changer de source. Allumez ou éteignez le téléviseur.
Aucun son n'est émis	Appuyez sur le bouton SOURDINE et vérifiez si le mode Sourdine a été activé. Passez à une autre chaîne et vérifiez si le même problème se produit. Appuyez sur la touche V+ vous voir si le problème peut être résolu.
Aucune image n'apparaît sur certaines chaînes	Vérifiez que la bonne chaîne est sélectionnée. Ajustez l'antenne.
Aucune couleur n'apparaît sur certaines chaînes (noir et blanc)	Vérifiez si le même problème existe sur d'autres chaînes. Vérifiez que vous avez sélectionnez les bons paramètres d'image.
Présence de bruit, de neige ou d'images fantômes.	Vérifiez que l'antenne est raccordée correctement. Vérifiez que l'antenne est en bon état. Essayez de déplacer l'antenne.

Si aucune des suggestions ne permet de résoudre le problème, essayez d'éteindre votre téléviseur puis de le rallumer. Si cela ne fonctionne pas, contactez notre assistance technique.

REMARQUE : Le téléviseur ne doit être réparé que par un personnel technique qualifié et agréé. N'essayez jamais de retirer le couvercle arrière. En effet, le téléviseur présente des tensions dangereuses qui peuvent être fatales ou causer des incendies.

SPÉCIFICATIONS TECHNIQUES

Les spécifications du téléviseur que vous venez d'acheter peuvent différer des informations présentes dans ce tableau, suite à des innovations techniques.

Spécifications du téléviseur

Système TV PAL/BG/DK/I
Système audio BG/DK/I
Taille de l’écran 32 pouces (d	agonal)
Résolution 1920 x 1080 pixels	(RGB)
Entrée antenne 75 Ohms (asymétrique)
Puissance de sortie audio 2x6 W
Alimentation requise	100-240 V, 50/60 Hz
Consommation électrique < 1	20 W
Consommation en veille	< 1 W
Poids	9,20 kg

Spécifications DVBS (télévision numérique par satellite)

Module DVBS	OUI
Radio TV	OUI
Convertisseur LNB	Universel / 22KHz / DiSeqC
Puissance LNB	500 mA
EPG (Guide électronique des programmes)	OUI
Réglage de démarrage rapide	OUI
Liste des favoris	OUI
Lecture de contenus multi-média	USB
Connecteurs	Entrée & sortie LNB, USB
Fonction magnétoscope DVBS	OUI
Enregistrement instantané	OUI
Enregistrement programmé	OUI
Possibilité de regarder le bouquet que l'on enregistre	OUI
Support d'enregistrement	OUI

Spécifications de la télécommande

Type Infrarouge
Portée de transmission 5 m
Angle de contrôle 30 degrés (horizontal)
Piles 2 piles AAA de 1,5V
Dimensions	48 x193 x20mm
Poids 120 g (sans les piles)

Montage au mur

1. Vous devez tout d'abord retirer le socle. Placez le téléviseur face vers le bas.
2. Retirez les cinq vis situées à l'arrière du téléviseur afin de dégager le reste du socle.
3. Retirez et rangez le socle et les vis.
4. Utilisez quatre vis de mécanique pour monter le télé- viseur sur le support.

Cet appareil est conforme à la norme VESA et conçu pour pouvoir être installé sur un mur à l'aide d'un kit de montage VESA de 100 mm x 100 mm. Installez cet appareil en suivant les instructions du support mural (non fourni).

4 orifices de montage pour vis de type MB4 x 20

Recyclage des déchets électriques

Mise au rebut correcte du produit

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers. Il est de votre responsabilité d'assurer le recyclage et le tri sélectif de ce produit. Veuillez déposer votre appareil usagé dans un point de collecte spécialisé dans le recyclage des déchets des équipements électriques et électroniques. Si

vous ne savez pas où déposer votre appareil usagé pour son recyclage, veuillez contacter votre mairie ou consulter votre service de collecte des déchets ménagers.

Le symbole d'une poubelle barrée indique que les piles et/ou accumulateurs doivent être collectés et mises au rebut séparément des déchets ménagers.

Si la pile ou l'accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg), et/ou cadmium (Cd) définies dans la Directive sur les piles (2006/66/EC), alors les symboles chimiques Hg, Cd et Pb correspondant au plomb (Pb), au mercure (Hg) et/ou au cadmium (Cd) apparaîtront sous le symbole de la poubelle barrée.

En participant au tri sélectif des piles, vous aiderez à assurer la bonne élimination des produits et des piles et contribuerez ainsi à éviter les conséquences négatives potentielles que peut avoir une mauvaise élimination sur l'environnement et la santé humaine.

Pour obtenir des informations plus détaillées à propos des programmes de collecte et de recyclage disponibles dans votre pays, veuillez contacter votre mairie ou le magasin où vous avez acheté ce produit.

Cet appareil satisfait aux directives européennes en matière de sécurité et d'interférences électriques.

Ce produit est conforme aux réglementations UE suivantes :

En55013:2001+A1:2003+A2:2006

EN55020:2007

EN61000-3-2 : 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006(CLASSE A)

EN55024:1998+A1:2001+A2:2003

Fabricant :

D-66780 Rehlingen-Siersburg (Allemagne)

Tél : [phone]

Fax : [phone]

Garantie du fabricant

Nous vous remercions d'avoir acheté cet appareil particulièrement moderne et espérons qu'il vous donnera entière satisfaction. La fabrication de tels appareils fait appel à un processus complexe soumis à des contrôles réguliers de qualité. Nous garantissons ainsi la fabrication de produits de haute qualité. Toutefois, en cas de problème justifié, nous vous offrons une garantie de 2 ans à compter de la date d'achat, aux conditions suivantes :

1. La présente garantie n'affecte en rien vos droits de réclamation contre le vendeur en tant que consommateur. Ces droits ne se limitent pas à la garantie du fabricant.
2. La garantie du fabricant est uniquement valable en cas d'utilisation personnelle de l'appareil sur le territoire de la Suisse.
3. La période de garantie est de 2 ans à compter de la date d'achat.
4. Pendant cette période, nous vous offrons un service gratuit à notre entière discrétion, en procédant, soit à la réparation de l'appareil, soit à son remplacement par un appareil de valeur similaire. Nous assumons les frais de main-d'œuvre, matériel et transport de votre appareil sur le territoire de la Suisse.
5. En cas de réclamation, veuillez d'abord contacter notre ligne d'assistance téléphonique, qui vous indiquera les étapes à suivre pour faire réparer votre appareil.

Contactez notre ligne d'assistance téléphonique au :

CH

043 5080107

ou écrivez-nous à l'adresse suivante :

Sertronics AG

Fegistrasse 5

1. Ayez toujours votre preuve d'achat à portée de main. Si vous nous retournez l'appareil, joignez-y le ticket d'achat correspondant. Nous ne serons malheureusement pas en mesure de vous offrir de services de garantie gratuits si aucun ticket d'achat n'accompagne l'appareil. Dans ce cas, nous vous enverrons un devis de réparation. Si vous décidez de ne pas faire réparer l'appareil, il vous sera retourné. Les frais de devis ainsi que les frais de transport (tarif forfaitaire) de l'appareil seront alors à votre charge.

2. Les pièces remplacées seront conservées par notre centre de services et détruites à son entière discrétion.

3. La garantie sera nulle si l'appareil est ouvert et/ou modifié par une tierce personne que nous n'avons pas explicitement autorisée ou par vous-même.

4. Aucune réclamation ne peut être effectuée pendant la période de garantie dans les cas suivants :

■ Manipulation incorrecte de l'appareil
■ Dommages mécaniques de l'appareil causés par des facteurs externes
■ Dommages causés pendant le transport
■ Erreurs d'utilisation
■ Installation de l'appareil dans un lieu humide ou en extérieur
■ Pièces et composants amovibles (piles classiques, piles rechargeables, etc.)
- Dommages causés par des événements imprévisibles de force majeure (eau, foudre, surtensions, etc.)
■ Dommages causés par une utilisation abusive, notamment par une utilisation autre que personnelle
■ Non-respect du manuel d'utilisation et des instructions fournies
■ L'appareil ne présente aucun défaut technique
- Erreurs de pixels comprises dans la plage de tolérance établie par la norme ISO 13406-2 (erreurs de pixels de classe II)
■ L'étiquette d'identification et/ou le numéro de série a été retiré(e)

1. Pour vérifier et traiter votre réclamation dans les meilleurs délais, veillez à inclure tout le contenu de l'emballage, y compris les accessoires (télécommande, support, montage au mur, câble A/V, etc.).

2. La garantie ne couvre aucune autre responsabilité de notre part, en particulier aucun dommage n'ayant pas pour origine l'appareil lui-même et aucune perte pouvant résulter du mauvais fonctionnement de l'appareil lors de sa réparation (frais de transport, de manutention, etc.). Nos responsabilités légales, notamment selon la loi sur la responsabilité des appareils, ne sont ici ni affectées, ni exclues.

3. La période de garantie est de 2 ans maximum à compter de la date d'achat, définie comme date initiale des services rendus, et pour ce qui est du remplacement éventuel de composants.

_

| _

一

1

Contenuti

Munica 01/01/07 06:29 MUSIC - 4 songs Root(USB) MYRECORD B new SW 100565 RECYCLER PVR 001 avril lavigne - 1 d6 002. avril lavigne - fm 003. avril lavigne - run 004. avril lavigne - com

Filmati
