BEDIENUNGSANLEITUNG Dakota SEG

Bedienung sanleitung

Einführung Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Diese Bedienungsanleitung hilft Ihnen, das Gerät ordnungsgemäß zu betreiben. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie diesen Fernseher in Betrieb nehmen. Verwahren Sie diese Bedienungsanleitung für spätere Nachschlagezwecke. Dieser tragbare Fernseher wurde nur für den privaten Gebrauch entwickelt.

1- Sicherheitshinweise

Vorbereitung Um eine ausreichende Kühlung zu gewährleisten, lassen Sie mindestens 10 cm Abstand um das Gerät herum frei. Um Schäden und Unfälle zu vermeiden, stellen Sie keine Gegenstände auf das Gerät. Gebrauchen Sie dieses Gerät nur unter normalen klimatischen Bedingungen. Lesen Sie sich die folgenden Sicherheitshinweise aufmerksam und vollständig durch.

Das Fernsehgerät darf nur an ein Wechselspannungsnetz mit 130-240 V, 50/60 Hz angeschlossen werden. Stellen Sie sicher, dass Ihr Stromnetz diesen Anforderungen genügt.

Stellen Sie keine Möbel, andere Gegenstände oder das Gerät selbst auf das Netzkabel, und beschädigen Sie es nicht. Halten Sie das Kabel stets am Stecker. Bei Trennung vom Stromnetz ziehen Sie am Netzstecker und niemals am Kabel selbst, und berühren Sie das Netzkabel niemals mit feuchten oder nassen Händen. Verknoten Sie das Netzkabel niemals und wickeln es nicht mit anderen Kabeln zusammen auf. Das Netzkabel muss so verlegt werden, dass niemand darüber stolpern kann. Beschädigte Netzkabel können Brand oder Stromschläge verursachen. Wenn Sie das Netzkabel austauschen müssen, müssen Sie dies von qualifiziertem Fachpersonal durchführen lassen.

3. Wasser und Feuchtigkeit

Gebrauchen Sie dieses Gerät niemals in feuchten Umgebungen (z.B. Badezimmern, Spülen oder neben einer Waschmaschine). Halten Sie das Produkt von Regen und Wasser fern. Stellen Sie ebenfalls keine Behälter mit Flüssigkeiten (z.B. Vasen, Getränke usw.) auf das Gerät. Spritzen Sie das Gerät nicht naß, und tauchen Sie es nicht ins Wasser. Falls Gegenstände oder Flüssigkeiten in das Gehäuseinnere eindringen, trennen Sie das Gerät sofort vom Stromnetz und lassen es von einem qualifizierten Techniker überprüfen, bevor Sie es wieder in Betrieb nehmen.

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Fernsehgerät reinigen. Verwenden Sie keine Flüssigkeiten oder sprühbaren Reinigungsmittel. Reinigen Sie das Gerät nur mit einem weichen und trockenen Tuch.

Die Lüftungsschlitze und Öffnungen am Fernseher dienen zur Kühlung und stellen eine fehlerfreie Funktion sicher. Um eine Überhitzung zu vermeiden, dürfen die Lüftungsschlitze nicht verdeckt werden.

Stellen Sie das Gerät nicht in die Nähe offenen Feuers oder von Wärmequellen (z.B. Elektroheizgeräten) auf. Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Fernsehgerät ab. Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

Bei Gewitter oder wenn Sie in Urlaub fahren, ziehen Sie das Netzkabel aus der Steckdose.

Wenn Bauteile ausgetauscht werden müssen, achten Sie darauf, dass nur Originalbauteile vom Hersteller oder äquivalente mit denselben Eigenschaften wie das Original eingesetzt werden. Nicht genehmigte Ersatzteile können elektrische Schläge, Brand und andere Gefahren verursachen.

9. Wartung und Reparatur

Lassen Sie Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals eigenhändig das Gehäuse. Anderenfalls können Sie sich elektrischen Schlägen aussetzen.

Anweisungen zum Recycling:

• Das Verpackungsmaterial und zugehörige Teile sind recyclebar und sollten entsprechend entsorgt werden. Die Tüten, die zum Verpackungsmaterial gehören, müssen von Kleinkindern ferngehalten werden.

• Batterien, auch solche, die frei von Schwermetallen sind, gehören nicht in den Hausmüll. Entsorgen Sie leere Batterien umweltgerecht. Erkundigen Sie sich ggf. bei den örtlichen Behörden nach den geltenden Regelungen.

• Die Kaltkathodenlampe des LCD-Panels enthält einen kleinen Anteil Quecksilber. Folgenden Sie den örtlichen Vorschriften zur Entsorgung. Information für Endverbraucher in der Europäischen Union Wenn sich dieses Zeichen auf dem Produkt oder auf der Verpackung befindet, bedeutet dies, dass Ihr Elektro- oder Elektronikgerät getrennt vom Hausmüll entsorgt werden muss. In der EU gibt es dazu besondere Sammelstellen. Weitere Informationen erhalten Sie bei Ihrer Umweltbehörde oder bei Ihrem Fachhändler.

11. Gerät vom Stromnetz trennen

Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen, ziehen Sie den Netzstecker aus der Steckdose.

12. Um Verletzungen und Unfälle bei Wandmontage zu vermeiden, muss das Gerät sicher und gemäß den Anweisungen

des Herstellers des Wandmontagekits (falls optional erhältlich) angebracht werden. Wichtige Sicherheitshinweise beim Gebrauch Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sichtbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

• ein unveränderter Hintergrund

• Logos, Videospiele, Computerbilder, Teletext

• ein nicht bildschirmfüllendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Hinweis: Dieses Gerät ist nicht für eine längerfristige Wiedergabe von Standbildern, einschließlich Logos, Videospielen, Computerbildern, Teletext und nicht bildschirmfüllenden Formaten geeignet. Durch die Wiedergabe von Standbildern, Logos, Videospielen, Computerbildern, Teletext und nicht bildschirmfüllenden Formaten erzeugte, permanente Nachbilder können nicht mehr rückgängig gemacht werden. Sie stellen keine Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Netzanschluss Erden Sie das Gerät ordnungsgemäß. Verbinden Sie den Erdungsleiter des Fernsehgerätes mit dem Erdkontakt der Steckdose. Dazu muss ein 3-adriges Netzkabel verwendet werden. Falls der mitgelieferte Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem autorisierten Elektriker austauschen.

Erdkontakt muss sicher angeschlossen sein.

Hinweis: Zu Ihrem Produkt können länderabhängig verschiedene Zubehörteile geliefert worden sein. Der Hersteller haftet nicht für technische oder redaktionelle Fehler sowie Auslassungen in dieser Bedienungsanleitung und ebenso wenig für Sach- oder Personenschäden, die im Zusammenhang mit dem Gebrauch dieses Produktes entstehen. Änderungen des Produktdesigns und der technischen Daten ohne vorherige Ankündigung vorbehalten. Die in dieser Bedienungsanleitung enthaltenen Informationen können ebenso ohne vorherige Ankündigung geändert werden. Jegliche Vervielfältigung oder Verbreitung von Teilen oder der Gesamtheit der Inhalte dieser Bedienungsanleitung ist streng untersagt, außer es liegt die vorherige schriftliche Genehmigung des Herstellers vor.

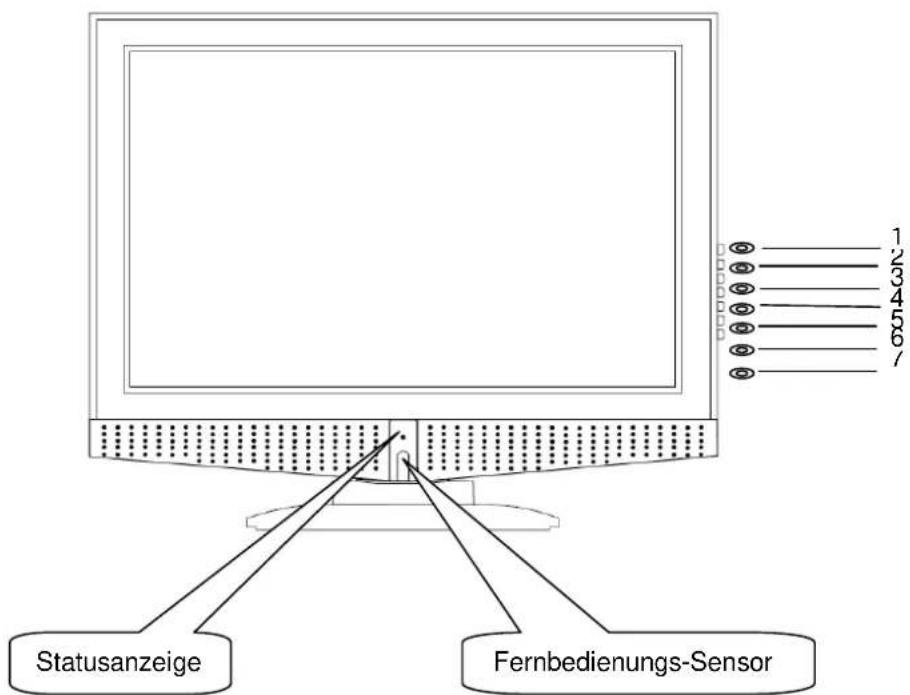

Zubehör und Funktion

Fernbedienungs-Sensor

PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-5

4- Übersicht des Bedienfeldes

(1) Funktionen des Bedienfeldes:

1- TV/AV - Zur Auswahl des Eingangssignals: TV/CVBS/SCART /S-VIDEO/VGA/HDMI

2- MENU - Menü aufrufen

3- CH- - Sender abwärts / Nach unten

4- CH+ - Sender aufwärts / Nach oben

5- VOL- - Leiser / Nach links

6- VOL+ - Lauter / Nach rechts

7- POWER - Ein/Aus-Schalter

Statusanzeige Die Anzeige leuchtet rot, wenn sich der Fernseher im Standby-Betrieb befindet. Die Anzeige leuchtet grün, wenn Sie die Taste ‘ ‘ betätigen. (2) Abbildung der Anschlüsse

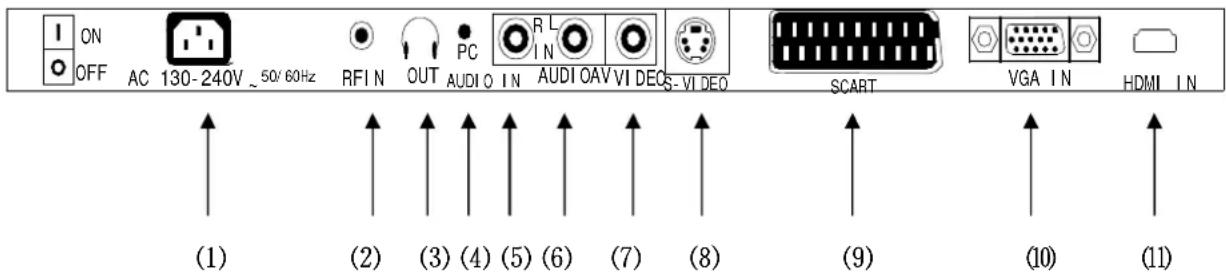

⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼ ⑽ ⑾ Anschlüsse: [1]: Netzeingangsbuchse [2]: Antenneneingangsbuchse, schließen Sie hier das Antennenkabel bzw. die Buchse des Kabelfernsehnetzes an. [3]: Kopfhörerausgang [4]: Eingänge für PC-Soundkarte [5]/[6]: L/R Audio-Eingänge (AV) für externe AV-Geräte (z.B. DVD-Player, Videokameras usw.) [7]: Composite-Video-Eingang, Bildsignalanschluss für externes Gerät [8]: S-VIDEO-Video-Eingang, Bildsignalanschluss für externes Gerät [9]: SCART-Schnittstelle [10]: VGA-Anschluss (DB15) [11]: HDMI-Buchse

HINWEIS: Die hier genannten Elemente dienen nur zur Veranschaulichung und können bei Ihrem Gerät produktbedingt abweichen.

HINWEIS: Die hier genannten Elemente dienen nur zur Veranschaulichung und können bei Ihrem Gerät produktbedingt abweichen.

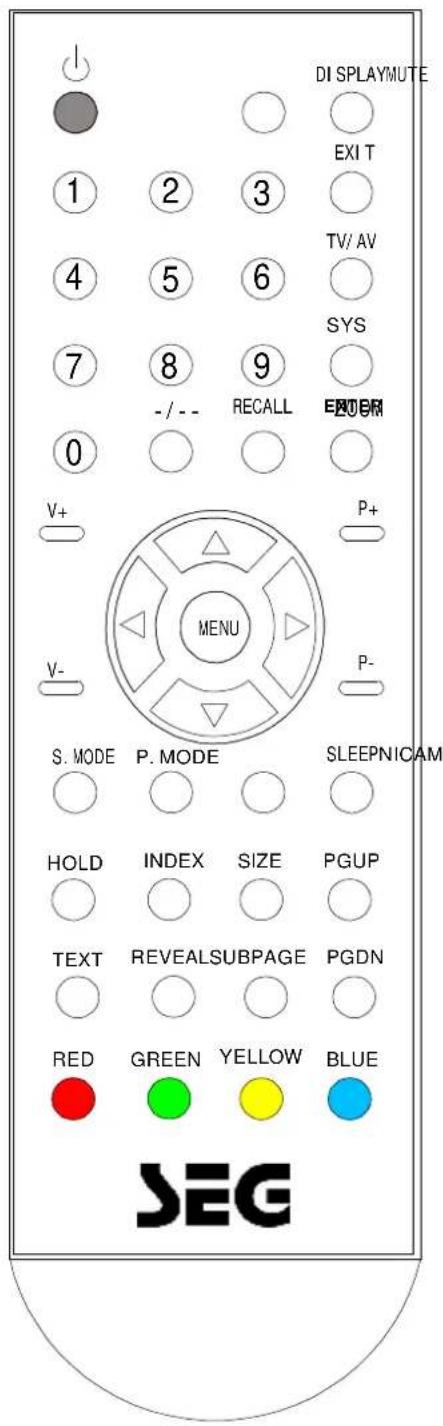

Übersicht zur Fernbedienung

1- Abbildung der Fernbedienungstasten:

Schaltet das Gerät ein bzw., aus (Standby).

Zum Aus- oder Einschalten der Tonausgabe (Stummschaltung).

Zum Einstellen der Lautstärke. Zum Einstellen von Werten in den Menüs.

Zur Auswahl eines Senders oder einer Menüoption. Schaltet das Gerät ein, wenn es Standby ist (nur Pfeiltasten)

Zur Auswahl der Sendernummer oder Seitennummer bei Videotext.

11. -/-- Auswahl Sendernummer einstellig oder zweistellig

12. DISPLAY Anzeige der aktuellen Sendernummer oder Abbruch.

13. RECALL Vorhergehendes Programm (Swap)

14. NICAM Mono/Stereo – Dual I-II

15. SYS Auswahl Fernsehnorm

16.P.MODE Auswahl Bildausgabe (Anzeigemodus) 17.S.MODE Auswahl Tonausgabe 18.SLEEP Programmiert den Einschlaf-Timer. 19.ENTER Bestätigung einer Auswahl

20. HOLD Aktuelle Seite anhalten/weiterblättern

21. INDEX Indexseite anzeigen.

22. SIZE Anzeigegröße ändern.

23. PGUP Eine Seite weiter

24. TEXT Aktivierung Videotext Funktion.

25. REVEAL Versteckte Wörter anzeigen bzw. ausblenden.

25. SUBPAGE Untergeordnete Seiten anwählen.

27. PGDN Eine Seite zurück

Entspricht den farblich gekennzeichneten Funktionen

PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-8 1 Power/Stand-By ON/OFF Ist das Gerät eingeschaltet, können Sie es auch über die Fernbedienung ausschalten. Dieser Zustand wird als „Standby-Modus“ bezeichnet. 2 Umschaltung Fernsehempfang/AV Mithilfe der Taste TV/AV können Sie die gewünschte Bildsignalquelle auswählen. Drücken Sie die Taste TV/AV, um das folgende Menü anzuzeigen. Drücken Sie die Tasten p/q , und wählen Sie die folgende Option aus. Drücken Sie ► zur Bestätigung.

3 Taste [MENU] Drücken Sie MENU, um ein Menü einzublenden. Drücken Sie die Tasten t/u , und wählen Sie die folgende Option aus.

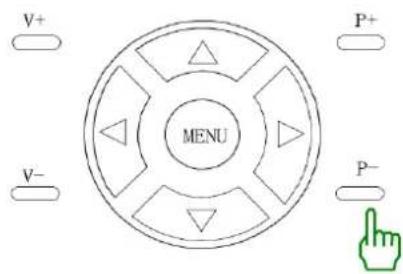

4 Sender auf-/abwärts

Drücken Sie die Taste P+, um zum folgenden Sender umzuschalten. Drücken Sie die Taste P-, um zum vorigen Sender umzuschalten. Zur Auswahl eines Senders oder einer Menüoption drücken Sie P+/P-.

PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-9 5 Lautstärkeregler Drücken Sie die Taste V+, um den Ton lauter zu regeln. Drücken Sie die Taste V-, um den Ton leiser zu regeln.

6 Direkte Senderanwahl

Drücken Sie die gewünschte Taste auf der Fernbedienung, um einen Sender zwischen 1 und 9 zu wählen. Beispiel: Um den Sender Nummer 8 zu wählen, drücken Sie die 8. 7 MUTE-TASTE (STUMMSCHALTEN) Drücken Sie diese Taste, um den Ton vorübergehend zu deaktivieren. Drücken Sie die Taste MUTE oder die Tasten V+/V- erneut, um die Tonausgabe wieder einzuschalten.

8 RECALL (Vorschau) Fernsehempfang: Es wird der zuletzt eingestellte Sender empfangen.

AV-Modus: Zurück zum Fernsehempfang. 9 P-MODE (ANZEIGEMODUS) Drücken Sie diese Taste mehrmals hintereinander, um zwischen den folgenden Bildeffekten umzuschalten:

10 SOUND MODE Drücken Sie diese Taste mehrmals hintereinander, um zwischen den folgenden Toneffekten umzuschalten:

PERSÖNLICH-STIMME-MUSIK-THEATER PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-10 11 SLEEP Drücken Sie diese Taste mehrmals hintereinander, um den Einschlaf-Timer folgendermaßen zu programmieren: 0-15-30-45-60-75-90-105-120-0 Minuten

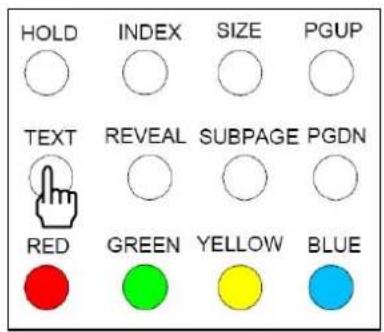

12 Tasten für Videotext

Die Videotextfunktionen hängen von der Sendeanstalt ab und sind nur verfügbar, wenn der aktuelle Sender auch Videotext ausstrahlt. Drücken Sie bei aktivierter Videotextfunktion die Taste EXIT, um zum Fernsehempfang zurückzukehren. Sie können bei aktivierter Videotextfunktion weiterhin die Lautstärke regeln.

Taste TEXT Drücken Sie diese Taste, um den Videotext anzuzeigen. In diesem Fall ist nur der Text sichtbar. Taste SIZE Stellt den Text in doppelter Größe dar. Drücken Sie diese Taste, um die obere Hälfte der Seite zu vergrößern. Drücken Sie diese Taste erneut, um die untere Hälfte der Seite zu vergrößern. Drücken Sie sie erneut, um zur normalen Anzeige zurückzukehren. Taste Reveal Drücken Sie diese Taste, um versteckte Informationen (wie z.B. die Antworten zu Quiz-Fragen oder Puzzle) anzuzeigen. Drücken Sie die Taste erneut, um die Daten auszublenden. Index-Taste Drücken Sie diese Taste, um zur Hauptseite (Inhaltsverzeichnis) zurückzukehren. Abhängig von den ausgestrahlten Informationen, müssen Sie diese Taste ggf. mehrmals drücken, um zum Inhaltsverzeichnis zurückzukehren. Rote/grüne/gelbe/blaue Tasten Diese vier Tasten entsprechen den farblich gekennzeichneten Funktionen

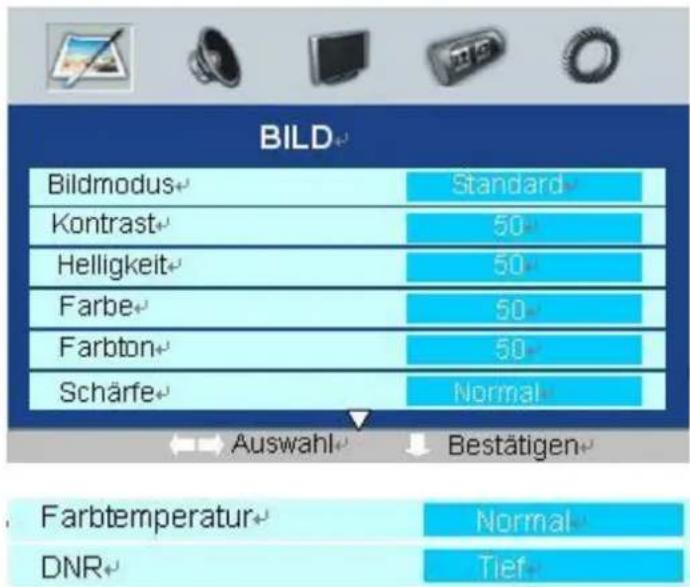

Bildmodus Wählen Sie im Bildmenü das gewünschte Bildformat unter der Option „Bildmodus“. Es sind folgende Bildeffekte verfügbar: Die voreingestellten Werte beinhalten die Optionen Standard, Persönlich, Film, Sport, Mild und Spiel. Wenn Sie einen der Werte für die Funktionen Kontrast, Helligkeit, Farbe, Farbton (nur für NTSC), Schärfe oder Farbtemperatur ändern, wird die neue Einstellung automatisch gespeichert. Sie können das Bildformat auch durch mehrfaches Drücken der Taste PMODE auf der Fernbedienung einstellen. Kontrast Stellen Sie den Bildkontrast ein. Helligkeit Stellen Sie die Bildhelligkeit ein. Farbe Stellen Sie die Farbsättigung ein. Farbton Stellen Sie den Farbton ein, wenn Sie Fernsehsender empfangen, die in NTSC ausstrahlen. Schärfe Stellen Sie die Bildschärfe ein. Farbtemperatur Wählen Sie eine angenehme Farbtemperatur zwischen den Werten Normal (gemittelt), Warm (rötlich) und Kalt (bläulich). Hinweis: nur im VGA-Modus zugänglich! Digitale Rauschunterdrückung Ist das Empfangssignal relativ schwach, können Sie die digitale Rauschunterdrückung aktivieren. Wählen Sie einen der Werte Tief, Mittel, Hoch oder Aus.

Betätigen Sie die Taste MENU , um das Hauptmenü einzublenden.

2. Drücken Sie die Tasten t / u, und

wählen Sie die Option BILD im Hauptmenü.

3. Drücken Sie die Tasten p/q,

um die gewünschte Option im Menü BILD auszuwählen.

4. Drücken Sie die Tasten t / u ,

um den Wert einzustellen.

5. Wenn Sie mit den Einstellungen

zufrieden sind, drücken Sie die Taste EXIT, um das Menü zu verlassen, oder die Taste MENU, um ins Hauptmenü zu gelangen.

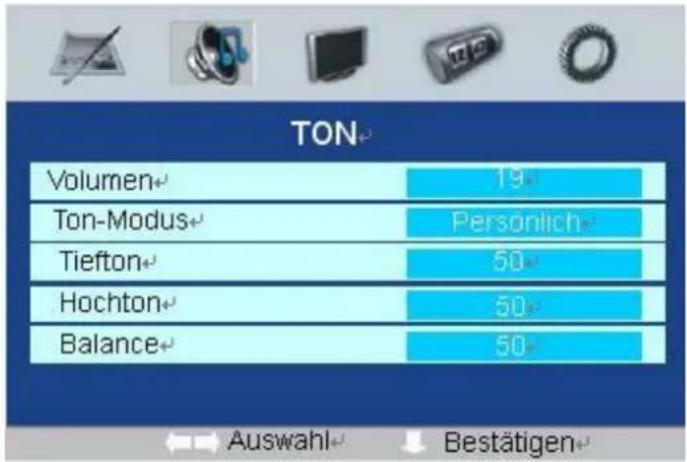

Volumen (Lautstärke) Stellen Sie den Lautstärkepegel ein. Ton-Modus Wählen Sie hier das gewünschte Tonformat unter der Option „Ton“. Es sind folgende Soundeffekte verfügbar: Die voreingestellten Werte beinhalten die Optionen Musik, Theater, Persönlich, Stimme. Wenn Sie die Werte in den Menüs für die Bässe und Höhen ändern, werden sie automatisch gespeichert. Sie können das Tonformat auch durch mehrfaches Drücken der Taste SMODE auf der Fernbedienung einstellen. Tiefton (Bässe) Heben oder senken Sie den Pegel der tiefen Töne. Hochton (Höhen) Heben oder senken Sie den Pegel der hohen Töne. Balance Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Tonkanal ein. Optionen im Menü SET-UP

Betätigen Sie die Taste MENU , um das Hauptmenü einzublenden.

2. Drücken Sie die Tasten t / u, und

wählen Sie die Option TON t im Hauptmenü.

3. Drücken Sie die Tasten p/q, um die

gewünschte Option im Menü TON anzuzeigen.

4. Drücken Sie die Tasten t / u , um den

5. Wenn Sie mit den Einstellungen

zufrieden sind, drücken Sie die Taste MENU, um ins vorige Menü zurückzukehren, oder die Taste EXIT, um das Menü zu verlassen.

Betätigen Sie die Taste MENU , um das Hauptmenü einzublenden.

2. Drücken Sie die Tasten t / u, und

wählen Sie die Option SET-UP im Hauptmenü.

3. Drücken Sie die Tasten p/q, um die

gewünschte Option im Menü SET-UP anzuzeigen.

4. Drücken Sie die Tasten t / u , um den

5. Wenn Sie mit den Einstellungen zufrieden

sind, drücken Sie die Taste MENU, um ins vorige Menü zurückzukehren, oder die Taste EXIT, um das Menü zu verlassen.

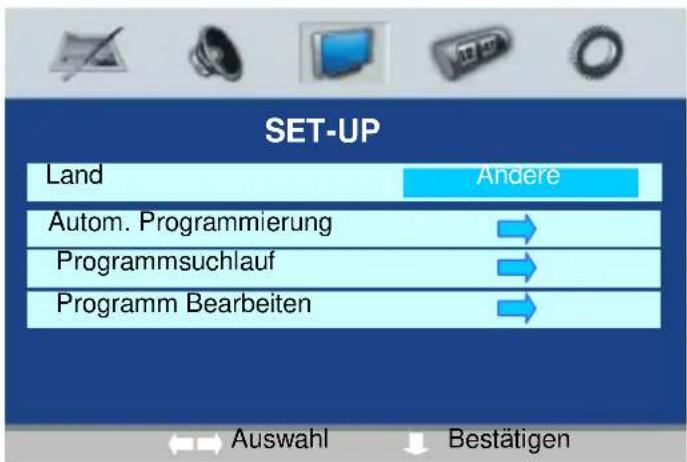

Andere Land SET-UP Auswahl Bestätigen

Programm Bearbeiten Programmsuchlauf Autom. Programmierung PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-13 Autom. Programmierung Mit dieser Option führen Sie eine automatische Sendersuche durch. Es wird empfohlen, eine automatische Sendersuche bei der ersten Inbetriebnahme des Gerätes durchzuführen. Tipps: Bevor Sie die automatische Sendersuche durchführen, stellen Sie das Land ein, in dem Sie sich befinden.

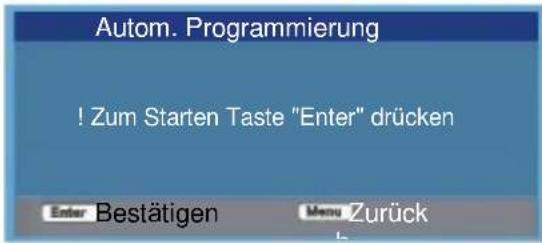

1. Drücken Sie die Tasten p/q, und wählen Sie die Option Automatische Programmierung im Menü

2. Drücken Sie die Tasten t / u, um Ihre Auswahl zu tätigen.

3. Drücken Sie die Taste „ENTER“, um die Sendersuche zu starten. Unten am Bildschirm erscheint ein

Balken, der den Fortschritt der Suche signalisiert.

4. Sie können die Suche zu einem beliebigen Zeitpunkt mithilfe der Taste EXIT unterbrechen.

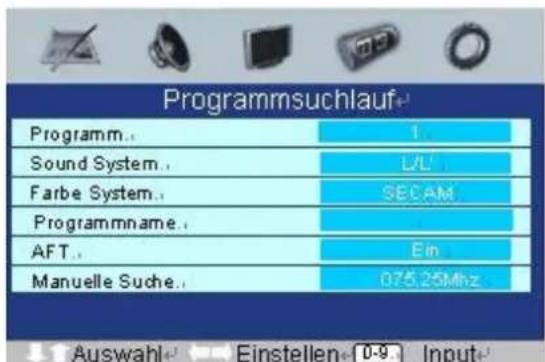

Programmsuchlauf (Manuelle Sendereinstellung) Über diese Option können Sie Ihre Sender manuell einstellen bzw. eine Feinabstimmung vornehmen. Tipps: Bevor Sie die manuelle Sendersuche durchführen, stellen Sie das Land ein, in dem Sie sich befinden.

1. Drücken Sie die Tasten p/q, und wählen Sie die Option „Programmsuchlauf“ (Manuelle

Sendersuche) im Menü SET-UP aus.

2. Drücken Sie die Tasten t / u, um Ihre Auswahl zu tätigen. Das entsprechende Sendersuchmenü wird

am Bildschirm angezeigt.

Programm Die Nummer des aktuellen Senders. Betätigen Sie die Tasten t/u, um den nächsten bzw. vorigen Sender zu empfangen. Sound-System Das Sound-System. Drücken Sie die Tasten t/u, und wählen Sie das gewünschte Sound-System aus. Farbe System Die Fernsehnorm. Drücken Sie die Tasten t/u, und wählen Sie die gewünschte Fernsehnorm aus. Programmname Autom. Programmierung

! Zum Starten Taste "Enter" drücken Bestätigen

Autom. Programmierung

Exit Suchlauf ATV PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cnDE-14 Über diese Option können Sie den ausgewählten Sender benennen oder einen bereits benannten umbenennen.

1. Wählen Sie den gewünschten Sender aus.

2. Drücken Sie die Tasten p/q, und wählen Sie die Option „Programmname“ im Menü SET-UP aus.

3. Drücken Sie die Tasten t / u, um Ihre Auswahl zu tätigen. Eine Einstellhilfe wird unten am

Bildschirm angezeigt.

4. Drücken Sie die Zifferntasten oder die Tasten p/q, und wählen Sie die gewünschten Buchstaben

5. Drücken Sie die Taste t / u, um den Cursor zu bewegen.

6. Wenn Sie fertig sind, drücken Sie die Taste ENTER, um ins vorige Menü zurückzukehren, oder die

Taste EXIT, um ins Hauptmenü zu gelangen. AFT (Automatische Feinabstimmung) Bei schlechtem Empfang oder einer falschen Ausrichtung der Empfangsantenne können einige Sender eventuell qualitativ unzureichend sein. Die Funktion AFT hilft Ihnen, eine Feinabstimmung automatisch durchzuführen. Manuelle Suche Über den manuellen Suchlauf können Sie den Senderspeichern einzelne Sender zuordnen. Sender bearbeiten Mit dieser Funktion können Sie die Reihenfolge Ihrer Fernsehsender nach Geschmack gestalten.

1. Drücken Sie die Tasten p/q, und wählen Sie die Option „Sender bearbeiten“ im Menü SET-UP aus.

2. Drücken Sie die Tasten t / u, um das Untermenü zu öffnen. Daraufhin wird die Senderliste

3. Drücken Sie die Tasten p/q, und wählen Sie den Sender aus, den Sie an eine andere Position

verschieben möchten.

4. Drücken Sie u, um Ihre Auswahl zu bestätigen.

5. Drücken Sie die Tasten p/q, und wählen Sie die Senderposition aus, an die Sie den ausgewählten

Sender verschieben möchten.

6. Drücken Sie u, um Ihre Auswahl zu bestätigen.

7. Wenn Sie fertig sind, drücken Sie die Taste MENU , um ins vorige Menü zurückzukehren, oder die

Taste EXIT, um das Menü zu verlassen.

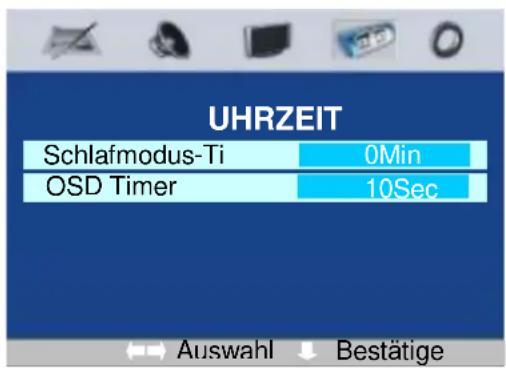

Optionen im Menü UHRZEIT

Schlafmodus-Timer Wählen Sie die Zeit aus, nach der das Gerät automatisch in den Standby-Modus schaltet. Sie können das Intervall von 0 bis 120 Minuten in 15-Minuten-Schritten einstellen. Sie können die Wartezeit auch durch mehrfaches Drücken der Taste SLEEP auf der Fernbedienung einstellen.

Betätigen Sie die Taste MENU, um das Hauptmenü einzublenden.

2. Drücken Sie die Tasten t / u, und wählen Sie die

Option UHRZEIT im Hauptmenü.

3. Drücken Sie die Tasten p/q, um die gewünschte

Option im Menü UHRZEIT anzuzeigen.

4. Drücken Sie die Tasten t / u , um den Wert

5. Wenn Sie mit den Einstellungen zufrieden sind,

drücken Sie die Taste EXIT, um das Menü zu verlassen, oder die Taste MENU, um ins Hauptmenü zu gelangen.

PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ www.fineprint.com.cnDE-15 OSD-Timer Stellen Sie die Zeit ein, die das OSD-Menü am Bildschirm sichtbar bleiben soll.

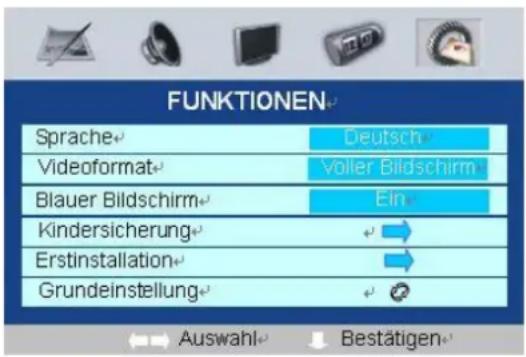

Optionen im Menü FUNKTIONEN

Sprache Drücken Sie die Tasten p/q und anschließend die Tasten t / u, um die OSD-Sprache auszuwählen.

Videoformat Über diese Option können Sie das Seitenverhältnis des Bildschirms nach Bedarf einstellen. Die folgenden Optionen stehen zur Auswahl: AUTO, 4:3, Voller Bildschirm, Zoom1. Hinweis: Das Bild kann je nach gewähltem Seitenverhältnis und dem empfangenen Signal unterschiedlich aussehen. Blauer Bildschirm Über diese Option können Sie den blauen Bildhintergrund ein- oder ausschalten. Ist er aktiviert, erscheint ein blauer Hintergrund, wenn ein sehr schwaches oder gar kein Signal empfangen wird. Kindersicherung Über diese Funktion können Sie die Tasten vorne am Bedienfeld und alle automatischen und manuellen Sendersuchfunktionen sperren, sodass Kinder nicht unbeabsichtigt Ihre persönlichen Einstellungen ändern können. Kindersicherung bearbeiten Mit dieser Funktion können Sie die Kindersicherung Ihrer Fernsehsender nach Geschmack gestalten. Sperrung aller Sendersuchlauffunktionen

1. Drücken Sie die Tasten p/q, und wählen Sie die Option „Kindersicherung“ im Menü FUNKTIONEN

2. Drücken Sie die Tasten t / u, um das Untermenü zu öffnen. Daraufhin wird das Untermenü angezeigt.

3. Drücken Sie die Tasten p/q, und wählen Sie den ersten Begriff „Kindersicherung“ aus.

4. Drücken Sie die Tasten t / u, um von AUS auf EIN oder umgekehrt zu wechseln.

EIN: Sperren der Einstellmöglichkeiten „Erst Installation“ im FUNKTIONEN Menü und der Funktionen „Automatische Programmierung, Programmsuchlauf und Programm bearbeiten“ im Menü SET-UP AUS: Die gesperrten Menüpunkte sind wieder in der Funktion geöffnet Hinweis: Wird versucht, im gesperrten Zustand, die genannten Funktionen unter Punkt 4 und 1 zu öffnen, muss eine Geheimzahl eingegeben werden (Mastercode: 4711), um einen Zugang zu ermöglichen.

5. Wenn Sie fertig sind, drücken Sie die Taste MENU, um ins vorige Menü zurückzukehren, oder die Taste EXIT,

um das Menü zu verlassen.

Betätigen Sie die Taste MENU, um das Hauptmenü einzublenden.

2. Drücken Sie die Tasten t / u, und wählen Sie

die Option FUNKTIONEN im Hauptmenü.

3. Drücken Sie die Tasten p/q, um die

gewünschte Option im Menü FUNKTIONEN auszuwählen.

4. Drücken Sie die Tasten t / u , um den Wert

5. Wenn Sie mit den Einstellungen zufrieden sind,

drücken Sie die Taste EXIT, um das Menü zu verlassen, oder die Taste MENU, um ins Hauptmenü zu gelangen.

1. Drücken Sie die Tasten p/q, und wählen Sie die Option „Kindersicherung“ im Menü FUNKTIONEN

2. Drücken Sie die Tasten t / u, um das Untermenü zu öffnen. Daraufhin wird das Untermenü angezeigt.

3. Wählen Sie den zweiten Begriff „Kindersicherung“ aus.

4. Drücken Sie die Tasten t / u, um von AUS auf EIN oder umgekehrt zu wechseln.

EIN: Sperren der Bedienteiltasten am Gerät AUS: Die gesperrten Bedienteiltasten am Gerät sind wieder in der Funktion geöffnet Hinweis: Wird versucht, im gesperrten Zustand, eine Bedienteiltaste des Gerätes zu betätigen, erscheint als Nutzerhinweis „Kindersicherung!“, um zu signalisieren, dass das Bedienteil des Gerätes gesperrt ist.

5. Wenn Sie fertig sind, drücken Sie die Taste MENU, um ins vorige Menü zurückzukehren, oder die Taste EXIT,

um das Menü zu verlassen. Geheimzahl ändern

1. Drücken Sie die Tasten p/q, und wählen Sie die Option „Kindersicherung“ im Menü FUNKTIONEN

2. Drücken Sie die Tasten t / u, um das Untermenü zu öffnen. Daraufhin wird das Untermenü angezeigt.

Hinweis: Wird versucht, im gesperrten Zustand, die genannte Funktion zu öffnen, muss eine Geheimzahl eingegeben werden (Mastercode: 4711), um einen Zugang zu ermöglichen.

3. Wählen Sie mit den Tasten p/q „Geheimzahl ändern“ aus.

4. Geben Sie unter „Alte Geheimzahl“ Ihre bisherige Geheimzahl oder den Mastercode ein.

5. Wählen Sie mit den Tasten p/q „Neue Geheimzahl“ an und geben Sie ihre neue Geheimzahl ein.

6. Wählen Sie mit den Tasten p/q „Erneute Eingabe“ an und geben Sie hier ihre neue Geheimzahl als

7. Drücken Sie zum Speichern Ihrer Eingaben die Taste ENTER auf der Fernbedienung.

Grundeinstellung Drücken Sie die Tasten t / u, um das Gerät auf die werksseitig voreingestellten Standardwerte zurückzusetzen. PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cnDE-17 PC-Menü HDMI-Menü Drücken Sie die Taste TV/AV, um die eingangsseitige Signalquelle zwischen PC und HDMI umzuschalten Drücken Sie die Taste MENU, um das Menü anzuzeigen und anschließend die Taste u, um die Option PC-Position bzw. HDMI-Position zu öffnen. Drücken Sie die Tasten p/q , und wählen Sie die gewünschte Option aus.

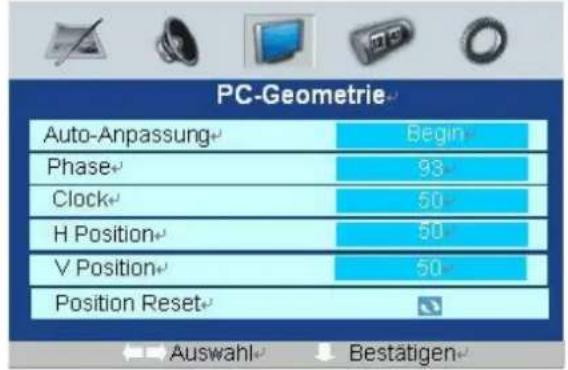

Auto Anpassung Drücken Sie die Tasten ENTER/V+, um die Parameter zur Anzeige des PC-Bildes automatisch einzustellen. Phase Drücken Sie die Tasten ENTER/V+, um die Bildphase einzustellen. Horloge (Takt) Drücken Sie die Tasten ENTER/V+, um den Pixeltakt einzustellen. H POSITION (für PC- und HDMI-Anschluss) Drücken Sie die Tasten P+/P- und anschließend die Tasten V-/V+, um die horizontale Bildposition einzustellen. V POSITION (für PC- und HDMI-Anschluss) Drücken Sie die Tasten P+/P- und anschließend die Tasten V-/V+, um die vertikale Bildposition einzustellen. POSITION RESET (für PC- und HDMI-Anschluss) Drücken Sie die Tasten ENTER/V+, um die Parameter auf die werksseitig voreingestellten Werte zurückzusetzen.

Änderungen in Technik und Design vorbehalten

FERNSEHNORM PAL/SECAM B/G D/K I L/L’ EMPFANGSBEREICH Hyperband, Kabeltuner SENDERSPEICHER Speicherplätze 0-99 SENDERANZEIGE OSD-Anzeige HF-ANTENNENEINGANG 75 Ohm STROMVERSORGUNG 130 - 240 V~, 50/60 Hz AUDIO German + Nicam Stereo AUDIO-AUSGANGSLEISTUNG (10% KLIRRFAKTOR) 2 x 3 W STROMVERBRAUCH (W) Ca. 75W <3 W Standby Bildschirm 16:10 Breitbild, 22-Zoll-Bildschirm BREITE 230 LÄNGE 534 HÖHE 436 ABMESSUNGEN (mm) GEWICHT (KG) 5.7 Dieses Produkt entspricht den folgenden EU
