Marque	YAMAHA
Modèle	NSLC5 (NS-LC5, NS-CLC5, NS-ELC5)
Type de produit	Système d'enceintes home cinéma 5 canaux
Type d'enceintes	2 voies, suspension, blindage magnétique (toutes)
Pilotes avant/centrale	Tweeter à dôme 3 cm, woofer à cône 8 cm x 2
Pilotes arrière	Tweeter à dôme symétrique 2,2 cm, woofer à cône 8 cm
Impédance	6 Ω
Réponse en fréquence avant	70 Hz - 20 kHz
Réponse en fréquence centrale	80 Hz - 20 kHz
Réponse en fréquence arrière	100 Hz - 20 kHz
Puissance nominale avant/centrale	30 W
Puissance nominale arrière	20 W
Puissance maximale avant/centrale	100 W
Puissance maximale arrière	50 W
Sensibilité avant/centrale	86 dB / 2,83 V/m
Sensibilité arrière	84 dB / 2,83 V/m
Poids NS-LC5	8,2 kg
Dimensions NS-LC5 (LxHxP)	270 x 1105 x 270 mm
Poids NS-CLC5	2,5 kg
Dimensions NS-CLC5 (LxHxP)	327 x 96 x 144 mm
Poids NS-ELC5	1,7 kg
Dimensions NS-ELC5 (LxHxP)	96 x 233,5 x 144 mm
Entretien	Nettoyer avec un chiffon sec et propre. Éviter diluants chimiques.
Sécurité	Placer sur surface stable, éviter eau et objets lourds au-dessus.
Réparabilité	Contacter un dépanneur YAMAHA qualifié. Ne pas ouvrir le coffret.

FOIRE AUX QUESTIONS - NSLC5 YAMAHA

Comment installer les enceintes NSLC5 pour un son surround optimal ?

Placez les enceintes avant de chaque côté du téléviseur, à hauteur d'oreille, orientées vers l'auditeur. L'enceinte centrale sur le téléviseur ou dans un meuble, les enceintes arrière derrière la position d'écoute. Suivez le schéma dans la notice.

Puis-je utiliser ces enceintes avec n'importe quel amplificateur ?

Oui, mais vérifiez que l'impédance de l'amplificateur est compatible (6 Ω). Assurez-vous que la puissance de l'amplificateur ne dépasse pas la puissance maximale des enceintes (100 W pour avant, 50 W pour arrière).

Comment connecter correctement les câbles d'enceinte ?

Dénudez 10-15 mm de gaine à chaque extrémité, torsadez les fils. Connectez aux bornes en respectant la polarité (+/-). Évitez que les fils dénudés ne se touchent.

Que faire si le son est saturé ou distordu ?

Réduisez immédiatement le volume de l'amplificateur. Vérifiez que la puissance d'entrée ne dépasse pas la puissance maximale spécifiée (100 W avant, 50 W arrière).

Les enceintes sont-elles blindées contre le champ magnétique ?

Oui, elles comportent un blindage magnétique. Cependant, si placées trop près d'un téléviseur, une distorsion de l'image peut survenir. Éloignez-les si nécessaire.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et propre. N'utilisez jamais de diluant chimique, alcool ou produit abrasif.

Peut-on installer l'enceinte centrale NS-CLC5 sur le téléviseur ?

Oui, utilisez le support et les fixations fournies. Assurez-vous que la surface du téléviseur est plane et plus grande que la base de l'enceinte. Nettoyez la surface avant d'appliquer le ruban adhésif.

Comment stabiliser les enceintes pour éviter qu'elles ne tombent ?

Placez-les sur une surface plane et solide. Utilisez les garnitures antidérapantes fournies pour les enceintes arrière. En cas de risque de séisme, utilisez des attaches de sécurité disponibles dans le commerce.

Quels câbles utiliser pour la connexion ?

Utilisez les câbles de commande d'ensemble fournis (4 m pour avant, 10 m pour arrière). Vous pouvez utiliser d'autres câbles d'enceinte de qualité adaptée.

Où trouver des pièces détachées ou faire réparer les enceintes ?

Contactez un dépanneur YAMAHA agréé. N'essayez pas d'ouvrir le coffret vous-même. Les pièces sont disponibles via le service après-vente.

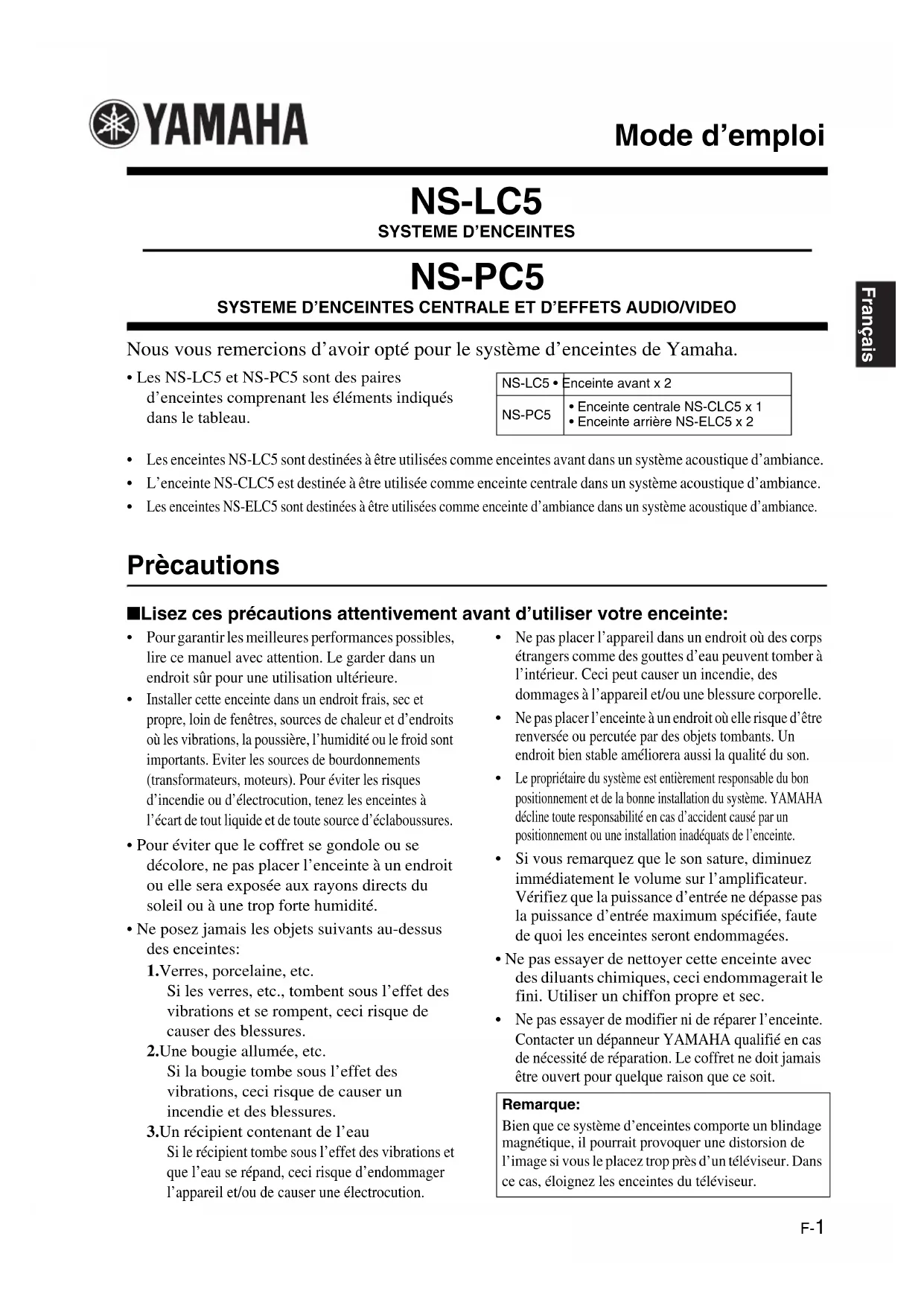

MODE D'EMPLOI NSLC5 YAMAHA

Nous you remercions d'avoir opté pour le systeme d'enceintes de Yamaha.

• Les NS-LC5 et NS-PC5 sont des paires d'enceintes complenant les éléments indiqués dans le tableau.

NS-LC5 • Enceinte avant x 2

NS-PC5 • Enceinte centrale NS-CLC5 x 1 • Enceinte arrière NS-ELC5 x 2

• Les enceintes NS-LC5 sont destinées à être utilisées comme enceintes avant dans un système acoustique d'ambiance.
  L'enceinte NS-CLC5 est destinée à être utilisée comme enceinte centrale dans un système acoustique d'ambiance.
• Les enceintes NS-ELC5 sont destinées à être utilisées comme enceinte d'ambiance dans un système acoustique d'ambiance.

Précautions

■Lisez ces précautions attentivement avant d'utiliser votre enceinte:

Pour garantir les valeurs performances possibles, dire ce manuel avec attention. Le garder dans un endroit sur pour une utilisation ultérieure.
- Installer cette enceinte dans un endroit frais, sec et propre, loin de fenêtes, sources de chaleur et d'endroits ou les vibrations, la poussière, l'humidité ou le froid sont importants. Eviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les risques d'incendie ou d'électrocution, tenez les enceintes à l'écart de tout liquide et de toute source d'éclaboussures.
Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit ou elle sera exposée aux rayons directs du soleil ou à une trop forté humidité.
- Ne posez jamais les objets suivants au-dessus des enceintes:

1.Verres, porcelain, etc. Si les verres,etc.,tombent sous I'effet des vibrations et se rompent, ceci risque de causer des blessures.
2. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, ceci risque de causeur un incendie et des blessures.
3.Un recipient contenant de I'eau Si le recipient sombe sous I'effet des vibrations et que I'eau se repand,eci risque d'endommager I'appareil et/ou de causer une electrocution.

• Ne pas placer l'appareil dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber à l'intérieur. Ceci peut causeur un incendie, des dommages à l'appareil et/ou une blessure corporelle.
• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorerera aussi la qualité du son.
  Le proprietaire du système est entierement responsable du bon positionnement et de la bonne installation du système. YAMAHA decline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.
• Si vous remarquez que le son sature, diminuez immédiatement le volume sur l'amplificateur. Vérifie que la puissance d'entrée ne dépasse pas la puissance d'entrée maximum spécifique, faute de quoi les enceintes seront endommagées.
• Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour chaque raison que ce soit.

Remarque:

Bien que ce système d'enceintes comporte un blindage magnétique, il pourrait provoquer une distorsion de l'image si vous le placez trop pres d'un téléviseur. Dans ce cas, éloignez les enceintes du téléviseur.

Contenu de l'emballage

N5-LC5

Cable de commande d'ensemble (4 m x 2)

• N S - P C 5

Cable de commande d'ensemble (10 m x 2)

Cable de commande d'ensemble (4 m x 1)

Support x 2 (pour l'enceinte centrale)

Fixation (pour l'enceinte centrale x 2)

Ruban à double face adhésive x 2 (pour l'enceinte centrale)

Garniture antidérapante (1 peux : 6pièces) (pour enceintes d'ambiance)

Précautions à Prendre lors du Positionnement de l'enceinte

L'enceinte a ete dessinée de maniere a ce que la majeure partie de sa masse soit située dans sa portion supérieure, ce qui la rend potentiellement instable si elle est mal installee. Si une enceinte tombe, elle risque de s'endommager ou de provoquer des blessures corporelles graves (ou meme la mort) et/ou de provoquer des dommages à des biens personnels.

Pour une utilisation correcte et sure de l'enceinte:

• Placer l'enceinte sur une surface plane, solide, droite et basse (par rapport au niveau du sol).
• Ne pas pousser ou appliquer une force excessive sur l'enceinte en cas de déplacement, ou laisser des objets en appui contre le cote de l'enceinte.
• Ne pas s'asseoir ni placer d'objets sur l'enceinte.

Les vibrations et les secousses accompagnant les tremblements de terre ou d'autres phénomènes naturels peuvent faire tomber l'enceinte. Il est recommendé d'utiliser des dispositifs améliorant la stabilité et disponibles dans le commerce ( comme par exemple des attaches en métal ou des chaînes, etc.) pour des raisons de sécurité.

Positionnement des Enceintes

Placer les enceintes sur une surface stable et libre de toute vibration, par exemple un support solide.

Remarque

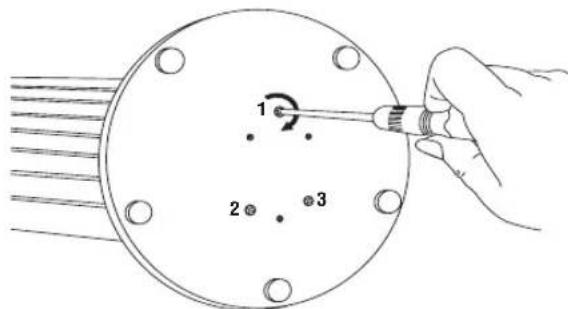

Avant d'instructor les enceintes avant, veillez à bien serrer les vis de montage (1-3) de la base avec un tournevis, comme indiqué sur l'illustration.

Face avant orientée vers le bas

■Utilisation comme enceintes NSLC5 stéreo normales

Pour obtenir un rendu stéreo optimal, orienter les enceintes vers l'intérieur, de sorte à créé un triangle dont le sommet correspond à la position où se trouve l'auditeur.

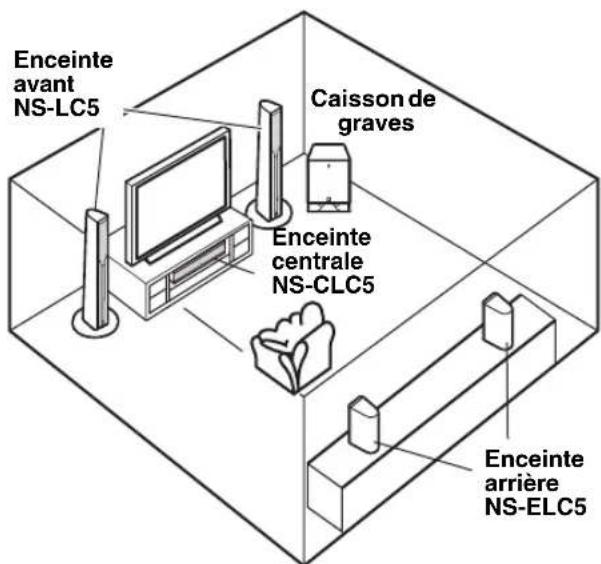

Utilisation des enceintes NS-LC5/NS-PC5 avant dans un environnement de son surround

Placer les enceintes des deux cots du téléviseur. L'emplacement de ces enceintes est important pour assurer qu'elles fournissent un solide point d'ancrage à l'image sonore. Elles doivent être placees en face de la position où se trouve l'auditeur, environ à la hauteur des oreilles, et à égale distance du téléviseur.

Le schéma suivant montre la disposition recommende des enceintes.

■Placement de l'enceinte centrale NS-CLC5

Placez l'enceinte sur le téléviseur ou à l'intérieur d'un meuble de télévision pour la stabiliser.

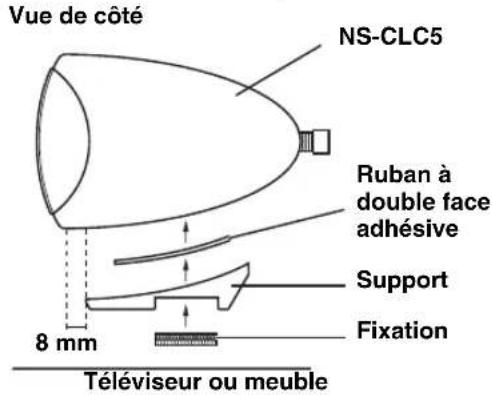

Fixation du support

1.Décidez de l'emplacement de I'enceinte.
2.Collez le ruban à double face adhésive sous l'enceinte.
3. Fixez le support fourni à 8 mm du coin du dessous de l'enceinte.

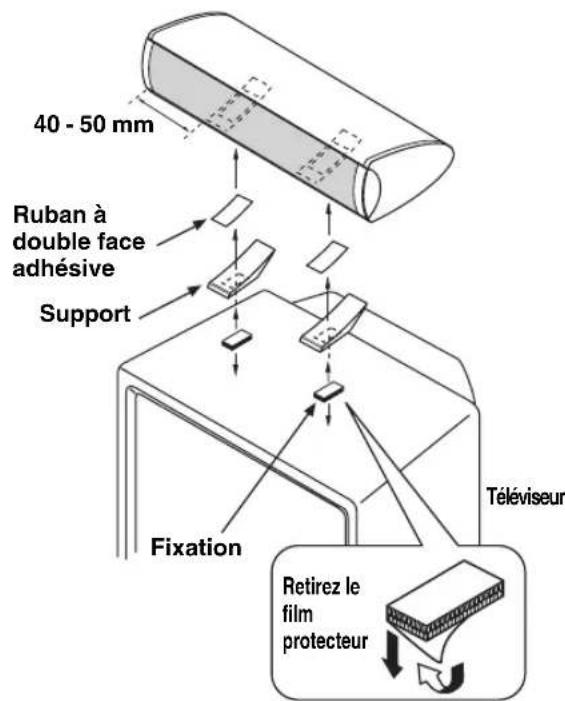

■Lorsque l'enceinte est placée sur le téléviseur

Pour éviter que l'enceinte ne tombe, installer le fixation fournies en deux points sur la face inférieure de l'enceinte et sur la face supérieure du téléviseur.

Remarques:

• Ne pas placer l'enceinte sur un télévisueur dont la face supérieure est plus petite que la face inférieure de l'enceinte. L'enceinte risquerait alors de tomber et de vous blesser.
• Ne pas placer l'enceinte sur un téléviseur dont la surface supérieure est inclinée.
• Ne pas toucher la surface adhéasive après avoir retiré le collant, car cela réduirait sa capacité d'adhésion.
• Bien nettoyer la surface où sera appliquée le fixation. Noter que la capacité adhéensive sera moindre si la surface est sale, huileuse ou humide, et que l'enceinte centrale risque de tomber.

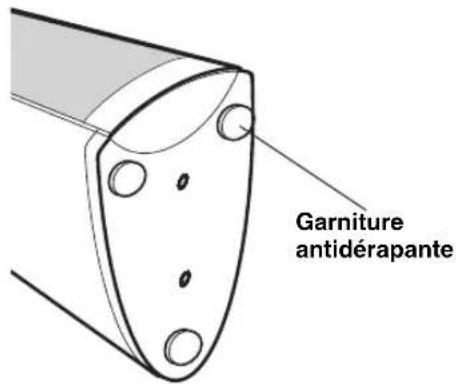

■ Placement des enceintes d'ambiance NS-ELC5

Fixez les garnitures antiderapantes sur le fond de chaque enceinte puis posez l'enceinte sur une surface solide et horizontale.
L'utilisation des garnitures antidérapantes evite que l'enceinte ne glisse quand elle vibre et améliore donc la qualité dessons produits.

Remarque:

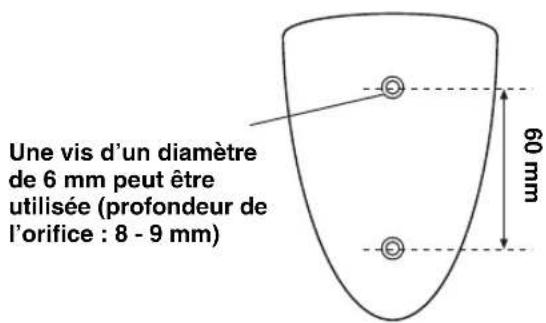

Voupeuvez également utiliser les orifices à vis situés sur la face inférieure des enceintes NS-ELC5 pour les installer sur des pieds d'enceinte disponibles sur le marché.

• Avant l'installation, consulter le mode d'emploi du pied d'enceinte.

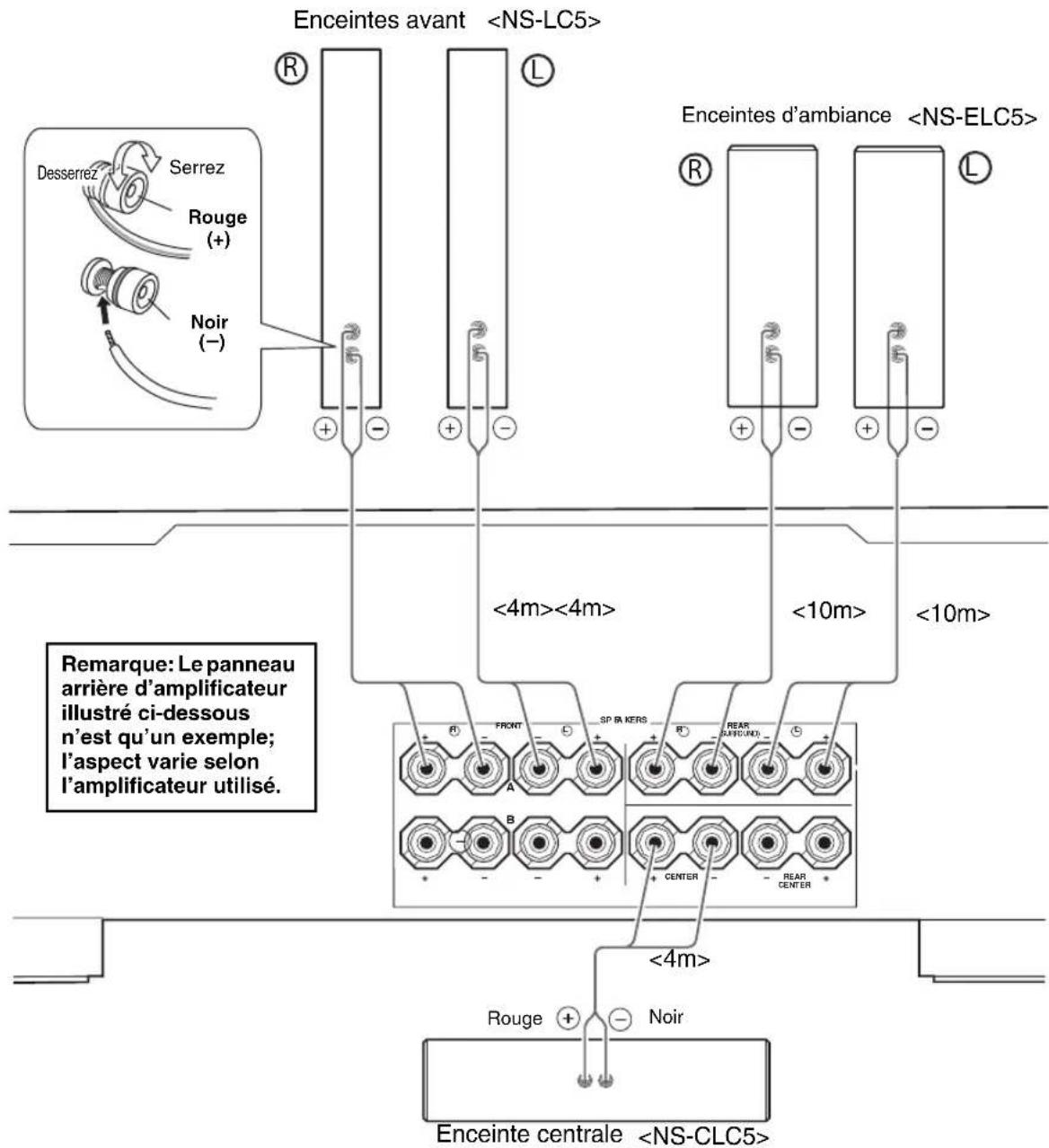

Connexion des enceintes

■ Préparation des cables d'enceinte

Retirer précautionneusement 10-15 mm de la gaine d'isoation aux deux extrémités des cables d'enceinte, et torsader les parties dénudées comme suit.

10-15 mm
Bon Mauvais

Remarques:

assurer que les fils dénudés n'entrent pas en contact, car il y a risque d'endommager l'enceinte et l'amplificateur.
accorder une enceinte aux bornes de gauche sur l'amplificateur, et l'autre enceinte aux bornes de droite, en s'assurant que la polarité (+, -) n'est pas inversée. Le son ne sera pas naturel et le rendu des graves sera insuffisant si vous raccordez une enceinte en inversant la polarité.

\section*{Caracteristiques Techniques}

Enceinte avant NS-LC5

Type Système acoustique à suspension, 2 voies et blindage magnétique

Pilote . Tweeter a dome de 3 cm Woofer a cone de 8 cm x 2

Impedance 6Ω

Réponse en fréquence 70 Hz à 20 kHz

Puissance d'entrée nominale. 30 W

Puissance d'entree maximale. 100 W

Sensibilité. 86 dB/2,83 V/m

Fréquence de recouvrement 4 kHz Dimensions (avec le pied d'enceinte)

(LxHxP) 270x1105x270mm

Poids. 8,2 kg

Type Systeme acoustique a suspension, 2 voies et blindage magnetique

Pilote ......... Tweeter a dome de 3 cm Woofer a cone de 8 cm x 2

Impedance 6Ω

Réponse en fréquence 80 Hz à 20 kHz

Puissance d'entrée nominale. 30 W

Puisance d'entree maximale. 100 W

Sensibilité 86 dB/2,83 V/m

Fréquence de recouvrement 4 kHz

Dimensions (avec le pied d'enceinte)

(L x H x P) 327 x 96 x 144 mm

Poids. 2,5 kg

Enceinte arriere NS-ELC5

Type Système acoustique à suspension, 2 voies et blindage magnétique

Pilote ...... Tweeter à dôme symétrique de 2,2 cm Woofer à cône de 8cm x 1

Impedance 6Ω

Réponse en fréquence 100 Hz à 20 kHz

Puissance d'entrée nominale. 20 W

Puisance d'entree maximale. 50 W

Sensibilité. 84dB/2,83 V/m

Fréquence de recouvrement 7 kHz Dimensions (avec le pied d'enceinte)

(LxHxP) 96 x 233,5 x 144 mm

Poids. 1,7 kg

• Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.

NS-LC5

SPEAKER SYSTEM

NS-PC5

HOME CINEMA CENTER & EFFECT SPEAKERS
