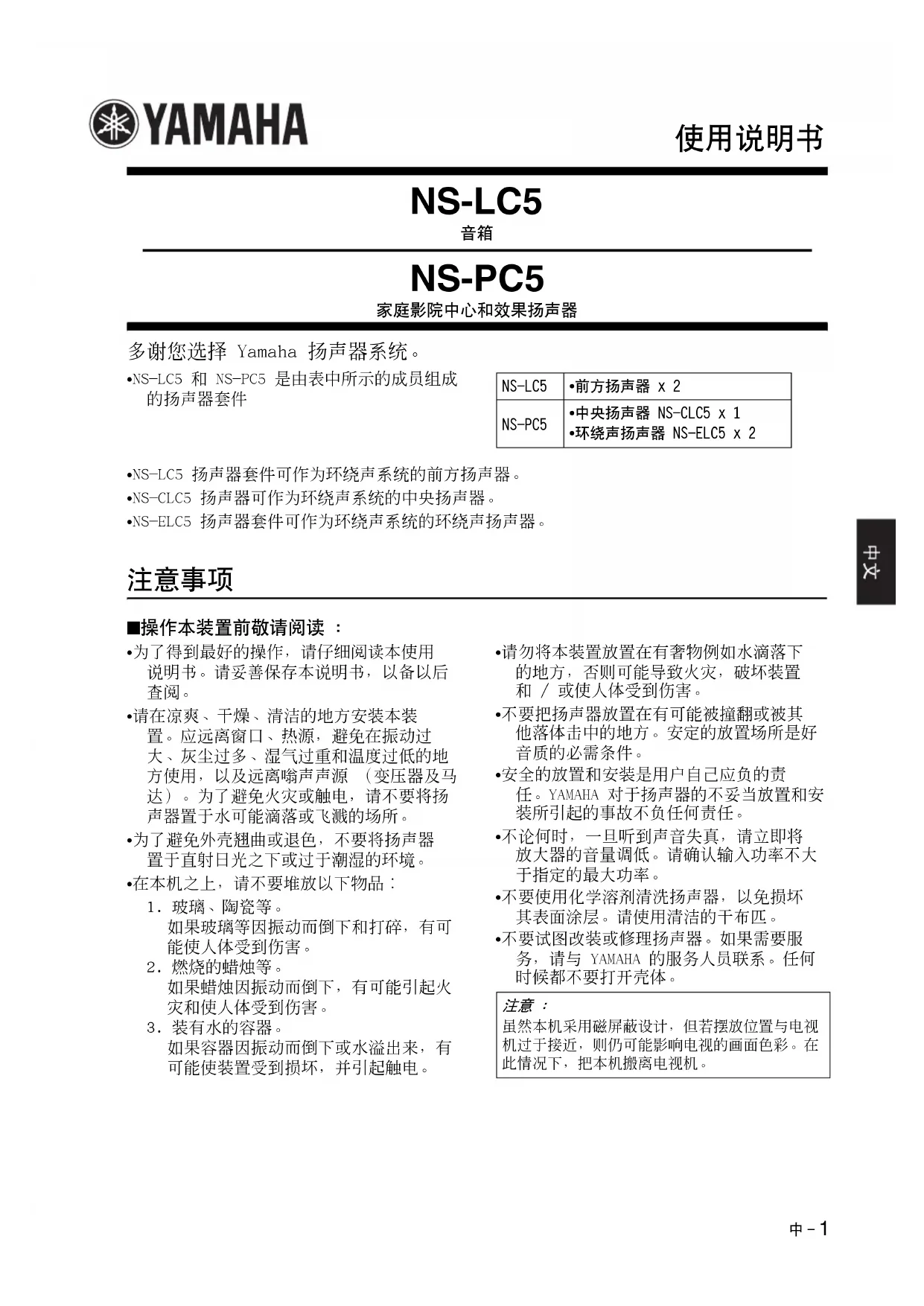

NS-PC5 家庭影院中心和效果扬声器 多谢您选择 Yamaha 扬声器系统。

• NS-LC5 和 NS-PC5 是由表中所示的成员组成的扬声器套件• NS-LC5 扬声器套件可作为环绕声系统的前方扬声器。• NS-CLC5 扬声器可作为环绕声系统的中央扬声器。• NS-ELC5 扬声器套件可作为环绕声系统的环绕声扬声器。

• 为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后

• 请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源 （变压器及马达）。为了避免火灾或触电，请不要将扬声器置于水可能滴落或飞溅的场所。• 为了避免外壳翘曲或退色，不要将扬声器置于直射日光之下或过于潮湿的环境。• 在本机之上，请不要堆放以下物品∶1. 玻璃、陶瓷等。如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。2. 燃烧的蜡烛等。如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。3. 装有水的容器。如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。• 请勿将本装置放置在有奢物例如水滴落下的地方，否则可能导致火灾，破坏装置和 / 或使人体受到伤害。• 不要把扬声器放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。• 安全的放置和安装是用户自己应负的责任。YAMAHA 对于扬声器的不妥当放置和安装所引起的事故不负任何责任。• 不论何时，一旦听到声音失真，请立即将放大器的音量调低。请确认输入功率不大于指定的最大功率。• 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层。请使用清洁的干布匹。• 不要试图改装或修理扬声器。如果需要服务，请与 YAMAHA 的服务人员联系。任何时候都不要打开壳体。NS-LC5• 前方扬声器 x 2NS-PC5• 中央扬声器 NS-CLC5 x 1• 环绕声扬声器 NS-ELC5 x 2注意 : 虽然本机采用磁屏蔽设计，但若摆放位置与电视机过于接近，则仍可能影响电视的画面色彩。在此情况下，把本机搬离电视机。

本扬声器的结构特点是重量聚集在顶部。所 以，如果缺乏必要的平衡措施就很容易翻 倒。如果翻倒，则首先会损坏扬声器自身， 也可能造成人员的伤害(甚至死亡)和/或

• 扬声器安放的地点必须稳固、水平、平 整，而且低 ( 相对於地板 )。

• 在移动扬声器时不要在其侧面施加压力， 也不能将其他物品斜靠扬声器侧面放置。

地震以及其他现象或活动造成的震动和摇晃 会导致扬声器脱落。为了安全的缘故，建议 使用市面出售的某些产品 ( 金属紧固件或链 条等 ) 以加强扬声器的稳定性。 扬声器连线 (4 米 x 2)扬声器连线 (10 米 x 2)片状扣件 x 2 ( 用于前方扬声器 )支架 x 2 ( 用于前方扬声器 )双面涂层胶带 x 2( 用于前方扬声器 ) (1套: 6件)( 用于环绕声扬声器 )扬声器连线 (4 米 x 1) 0523_NS-LC5_PC5_CS.fm Page 2 Monday, May 23, 2005 8:51 AM中-3

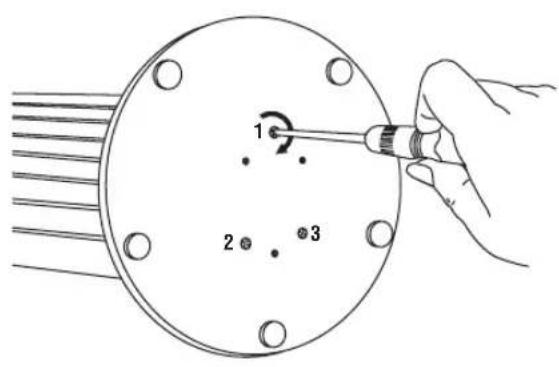

在设置前扬声器之前，请务必如下图中所示 的那样用螺丝刀拧紧底部的螺丝 （1 到 3）。 ■ 将 NS-LC5 作为一般的立体声扬声器

为了得到最好的立体声效果，将扬声器向内 侧倾斜，使得听音位置位于这三者所构成的

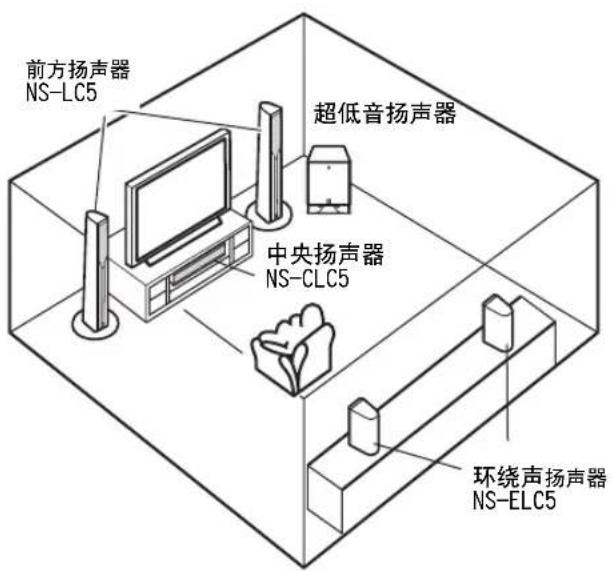

■ 将 NS-LC5 和 NS-PC5 置于环绕声系统 将前方扬声器置于电视机的两侧。扬声器为 音响的反射提供了坚固的支撑点，所以，其 位置非常重要。 它们必须面向听音者，并与

前面板朝下超低音扬声器中央扬声器 NS-CLC5前方扬声器 NS-LC5环绕声扬声器 NS-ELC5

3. 将附带的支架粘贴在扬声器底部距离角

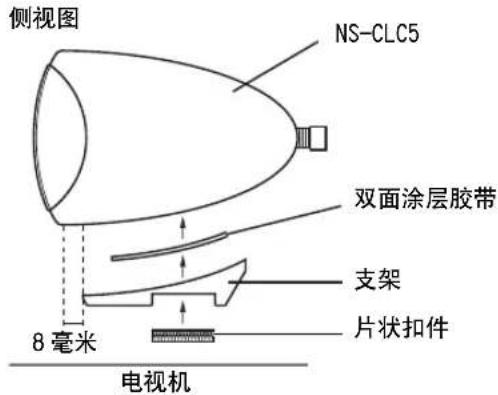

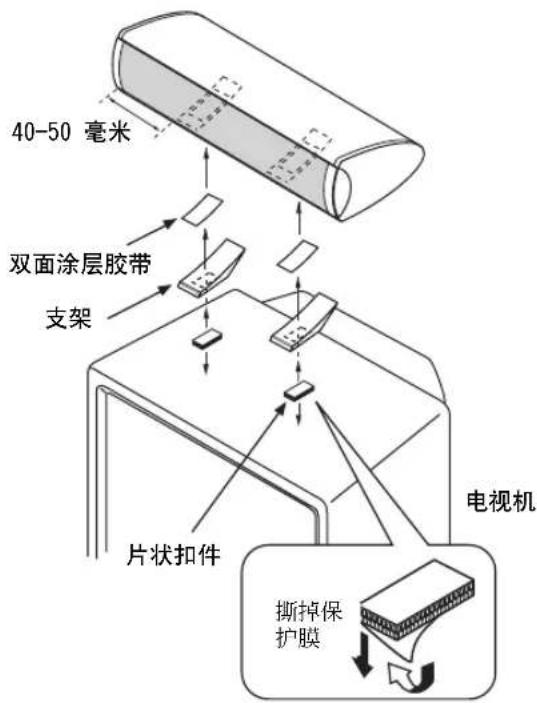

8 毫米的地方。 ■ 将中央扬声器置于电视机顶部 将附带的片状扣件粘贴到支架的底部。撕掉 封条，将扬声器粘贴到电视机顶部。

• 不要将扬声器放置在小于其底面的电视机的顶 部。否则，扬声器会跌落并造成人身伤害。

• 揭去粘结条的保护层之后，不要触摸其表面， 因为这样会减弱其粘结力。

• 将粘帖粘结条的地方擦拭干净。如果表面不干 净或有油污、潮湿等，会减弱粘结力，从而造

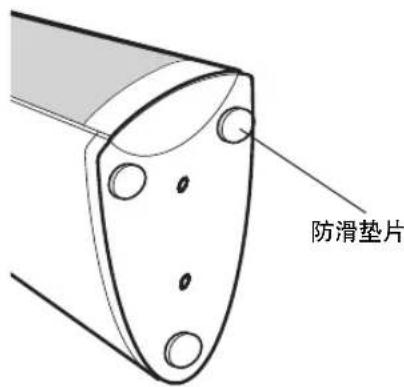

• 将防滑垫粘贴到各扬声器底部，然后将扬 声器置于水平的硬地板上。

• 使用防滑垫片可以防止扬声器震动时产生 的滑移，也可以使得扬声器的声音稳定。 8毫米 NS-CLC5双面涂层胶带

你也可使用 NS-ELC5 底部的螺丝孔将扬声器安装 在专用扬声器支架上 （如果您不使用附送的安装

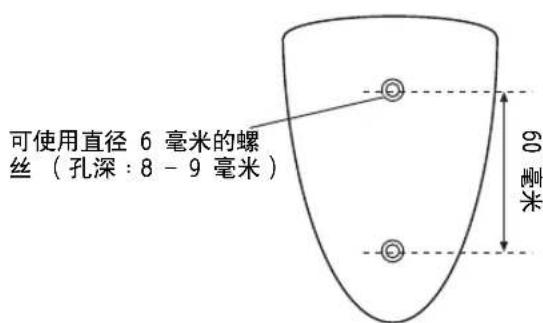

60 毫米可使用直径 6 毫米的螺丝 （孔深：8 - 9 毫米） 0523_NS-LC5_PC5_CS.fm Page 4 Monday, May 23, 2005 8:51 AM中-5

在进行任何连接之前，请关闭放大器或接收机。

在扬声器导线的两端剥除约 10-15 毫米的绝缘皮，如图所示，将裸线拧紧。

注意： 各种放大器的背部面板在外观上可能完全不一样

• 请确认裸线之间不能互相接触，否则会损坏扬声器或放大

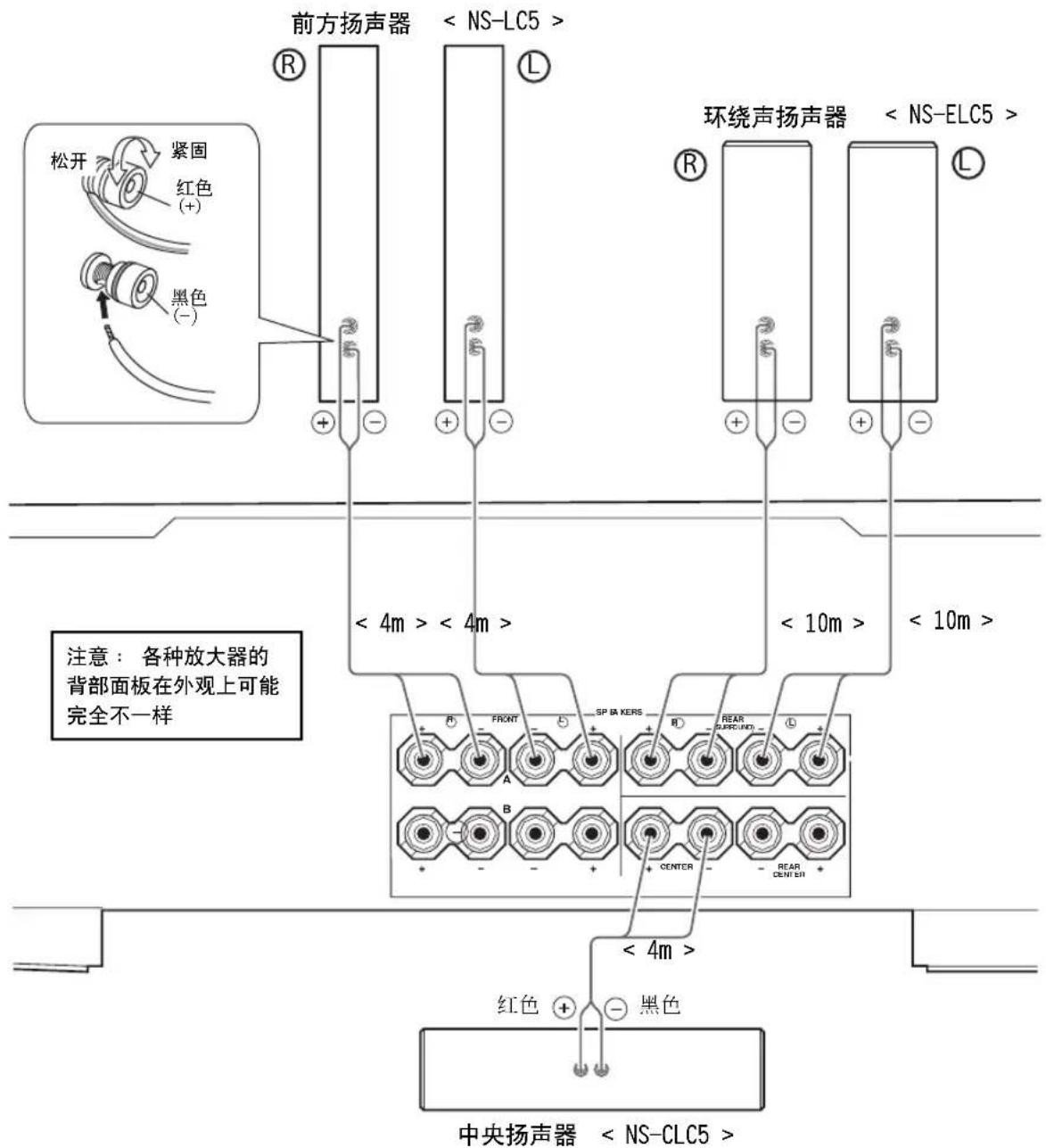

• 将一只扬声器连接到放大器的左端子，连接另一只到右端 子。请注意不要将极性 （+，-）搞错。如果一个扬声器的 极性接反，声音听起来就会不自然或者缺乏低音。 0523_NS-LC5_PC5_CS.fm Page 5 Monday, May 23, 2005 8:51 AM© 2005 All rights reserved.

• NS-LC5 类型 p. 2
• - 路声学支撑扬声器系统磁屏蔽型 驱动器 p. 3
• 厘米圆顶高音扬声器 8 厘米圆锥超低音扬声器 x 2 额定阻抗 p. 6
• 欧姆 额定频率范围 p. 70
• Hz-20 kHz 额定噪声功率 p. 15
• 瓦 长期最大功率 p. 100
• 瓦 额定特性灵敏度级 p. 86
• dB/2.83 V/m 交差频率 p. 4
• kHz 外形尺寸 ( 包括支架 ) ( 宽 x 高 x 长 ) p. 270
• x 1105 x 270 毫米 重量 .2 kg p. 8

• NS-CLC5 类型 p. 2
• - 路声学支撑扬声器系统磁屏蔽型 驱动器 p. 3
• 厘米圆顶高音扬声器 8 厘米圆锥超低音扬声器 x 2 额定阻抗 p. 6
• 欧姆 额定频率范围 p. 80
• Hz-20 kHz 额定噪声功率 p. 15
• 瓦 长期最大功率 p. 100
• 瓦 额定特性灵敏度级 p. 86
• dB/2.83 V/m 交差频率 p. 4
• kHz 外形尺寸 ( 包括支架 ) ( 宽 x 高 x 长 ) p. 327
• x 96 x 144 毫米 重量 .5 kg p. 2

• NS-ELC5 类型 p. 2
• - 路声学支撑扬声器系统磁屏蔽型 驱动器 p. 2
• .2 厘米平衡圆顶高音扬声器 8 厘米圆锥超低音扬声器 x 1 额定阻抗 p. 6
• 欧姆 额定频率范围 p. 100
• Hz-20 kHz 额定噪声功率 p. 10
• 瓦 长期最大功率 p. 50
• 瓦 额定特性灵敏度级 p. 84
• dB/2.83 V/m 交差频率 p. 7
• kHz 外形尺寸 ( 包括支架 ) ( 宽 x 高 x 长 ) p. 96
• x 233.5 x 144 毫米 重量 .7 kg p. 1
