Marque	YAMAHA
Modèle	NS-C525
Catégorie	Haut-parleurs
Type	Système d'enceinte bass reflex 2 voies avec blindage antimagnétique
Woofer	2 x cône de 13 cm
Tweeter	Dôme de 3 cm
Impédance	6 Ω
Réponse en fréquence	57 Hz à 50 kHz (-10 dB)
Puissance d'entrée nominale	45 W
Puissance d'entrée maximale	200 W
Sensibilité	89 dB/2.83 V/m
Fréquence de recouvrement	5 kHz
Dimensions (L x H x P)	500 x 170 x 226.5 mm
Poids	7.4 kg
Accessoires fournis	Fixations adhésives (x4)
Placement recommandé	Sur un téléviseur à surface plane, au sol ou dans une étagère
Type de connexion	Standard (bornes à vis) ou bi-câblage
Entretien	Chiffon propre et sec, sans diluants chimiques
Précautions de sécurité	Ne pas exposer à l'humidité, ne pas placer d'objets lourds ou de sources de chaleur sur l'enceinte
Réparabilité	Ne pas ouvrir le coffret ; contacter un dépanneur YAMAHA qualifié
Utilisation avec amplificateur	Puissance de sortie nominale de l'ampli ne doit pas dépasser la puissance maximale d'entrée (200 W)

FOIRE AUX QUESTIONS - NSC525 YAMAHA

Comment connecter l'enceinte NS-C525 à mon amplificateur ?

Avant toute connexion, mettez l'amplificateur hors tension. Utilisez des câbles d'enceinte : desserrez les bornes à vis, dénudez les extrémités, insérez le fil dans le trou et serrez. Respectez les polarités (+ et -) : connectez la borne + de l'amplificateur à la borne + de l'enceinte. Une inversion des polarités dégrade la qualité sonore. Vous pouvez aussi utiliser des fiches banane. Pour un bi-câblage, retirez les plaques de court-circuit et utilisez deux paires de câbles.

Puis-je placer l'enceinte directement sur mon téléviseur ?

Oui, si la surface du téléviseur est plane et assez grande pour supporter l'enceinte (dimensions 500x170 mm). Utilisez les fixations adhésives fournies pour sécuriser l'enceinte. Ne placez pas l'enceinte si la surface est inclinée ou plus petite que la base de l'enceinte. Si des perturbations de couleur apparaissent sur l'écran, éloignez l'enceinte du téléviseur.

Que faire en cas de distorsion sonore ?

Réduisez immédiatement le volume de l'amplificateur. Ne laissez jamais un son 'pincé' se produire, car cela pourrait endommager l'enceinte. Si la distorsion persiste, vérifiez que la puissance de sortie de l'amplificateur ne dépasse pas la puissance d'entrée maximale de l'enceinte (200 W). Assurez-vous également que les connexions sont correctes.

Comment nettoyer l'enceinte NS-C525 ?

Utilisez un chiffon propre et sec. N'utilisez jamais de diluants chimiques, d'alcool ou de produits abrasifs, car ils endommageraient le fini. Évitez de toucher les haut-parleurs directement. Si le cache avant est retiré, nettoyez-le délicatement avec un chiffon doux.

L'enceinte peut-elle être placée près d'un meuble contenant un tourne-disque ?

Évitez de placer l'enceinte sur la même étagère ou dans le même meuble qu'un tourne-disque, car les vibrations peuvent provoquer un effet Larsen (retour sonore) et nuire à la qualité du son.

Quels objets ne faut-il jamais poser sur l'enceinte ?

Ne posez jamais de verres, de porcelaine, de bougies allumées ou de récipients contenant de l'eau sur l'enceinte. Les vibrations pourraient les faire tomber, entraînant des blessures, un incendie ou des dommages électriques.

Que signifie le blindage magnétique de l'enceinte ?

Le blindage antimagnétique permet de placer l'enceinte à proximité d'un téléviseur sans perturber l'image. Cependant, si l'enceinte est très proche, une légère altération des couleurs ou un bourdonnement peut apparaître. Dans ce cas, éloignez l'enceinte du téléviseur.

L'enceinte peut-elle être utilisée en extérieur ?

Non, l'enceinte NS-C525 est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité, à la poussière excessive ou à des températures extrêmes. Cela pourrait provoquer un incendie ou une électrocution.

Comment retirer et remettre le cache avant ?

Pour retirer le cache, tenez les deux côtés et tirez doucement vers vous. Pour le remettre, alignez les quatre trous du cache avec les chevilles de l'enceinte et poussez doucement. Quand le cache est retiré, ne touchez pas les haut-parleurs.

Que faire si l'enceinte tombe ou est endommagée ?

N'essayez pas de réparer vous-même l'enceinte. Contactez un dépanneur YAMAHA qualifié. N'ouvrez jamais le coffret : cela annulerait la garantie et pourrait causer des blessures. Vérifiez régulièrement les fixations si l'enceinte est placée sur un téléviseur.

MODE D'EMPLOI NSC525 YAMAHA

Merci pour avoir choisi le système d'enceintes YAMAHA NS-C525.

PRECAUTIONS

Lisez ces précautions attentivement avant d'utiliser votre enceinte.

• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer cette enceinte dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Eviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit ou elle sera exposée aux rayons directs du soleil ou à une trop forte humidité.
• Ne pas placer pas les objets suivants sur l'enceinte : Verres, porcelaine, etc. Si les verres, etc., tombent sous l'effet des vibrations et se rompent, ceci risque de causer des blessures. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, ceci risque de causer un incendie et des blessures. Un récipient contenant de l'eau Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, ceci risque d'endommager l'enceinte et/ou de causer une électrocution.
• Ne pas placer l'enceinte dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber. Ceci peut causer un feu, des dommages à l'enceinte et/ou une blessure corporelle.

• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorera aussi la qualité du son.

• Si l'enceinte est placée sur la même étagère ou dans le même meuble que le tourne-disque, un effet de retour sonore risquera de se produire.

• Ne jamais placer une main ou un corps étranger dans le port situé à l'arrière de l'enceinte, car ceci peut causer une blessure corporelle et/ou des dommages à l'enceinte.
• Lors du déplacement de l'enceinte, ne pas tenir le port, car ceci peut causer une blessure corporelle et/ou des dommages à l'enceinte.
• Si des distorsions sonores se produisent, réduire le niveau sonore en baissant la commande de volume de l'amplificateur. Ne jamais laisser de "pincement" sonore se produire sur l'amplificateur. Sinon, l'enceinte risque d'être endommagée.
• Lorsque l'on utilise un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, il faut veiller à ne pas dépasser l'entrée maximale de l'enceinte.
• Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour quelque raison que ce soit.
• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système. YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.

ACCESSOIRES

Fixation x 4

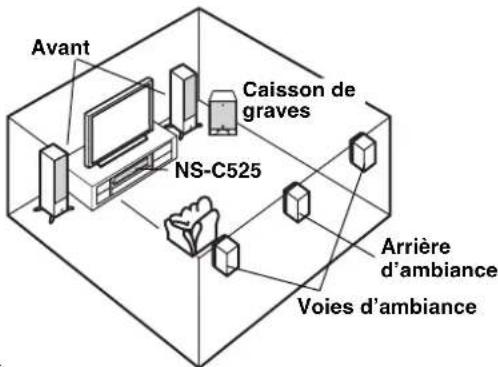

PLACEMENT DE L'ENCEINTE

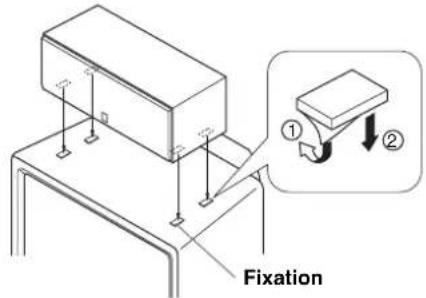

Placez l'enceinte sur un téléviseur dont la surface est bien plane, ou sur la plancher au-dessous du téléviseur ou dans l'étagère du téléviseur de manière à ce qu'il soit bien stable. Si vous placez l'enceinte sur le téléviseur, fixez les fixations fournies aux quatre emplacements situés en bas de l'enceinte et en haut du téléviseur afin que l'enceinte ne risque pas de tomber.

Remarques

• Ne pas placer l'enceinte sur le téléviseur si la surface supérieure du téléviseur est plus petite que la surface inférieure de l'enceinte. Dans ce cas en effet, l'enceinte risque de tomber et de provoquer des blessures corporelles.
• Ne pas installer l'enceinte sur le téléviseur si sa surface supérieure est inclinée.
• Ne touchez pas la surface adhésive de la fixation après avoir retiré l'étiquette de protection, car ceci risque de réduire son pouvoir adhésif.

• Nettoyez correctement au préalable la surface où la fixation doit être placée. Veuillez noter que le pouvoir adhésif est considérablement réduit si cette surface est sale, grasse, ou humide, ce qui pourrait causer la chute de l'enceinte centrale.
• Cette enceinte possède un blindage magnétique, mais il est toujours possible que le fait de la placer trop près d'un téléviseur perturbe la couleur de l'image ou engendre un bourdonnement. Dans ce cas, éloignez davantage l'enceinte du téléviseur.

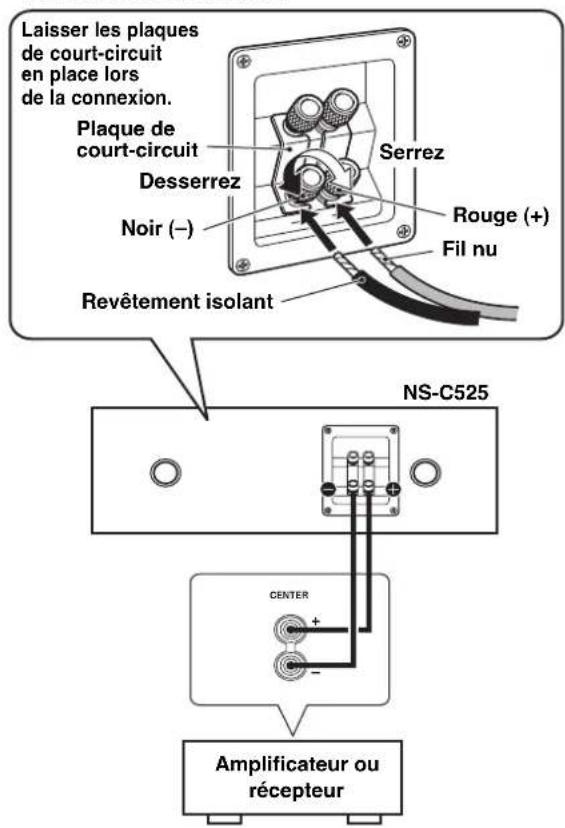

CONNEXION A VOTRE AMPLIFICATEUR

Ce système d'enceintes peut recevoir des connexions standards ou à deux fils. Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

• Connectez les prises d'entrée à vis, à l'arrière de vos enceintes, sur les prises de sortie d'enceinte de votre amplificateur (ou récepteur) avec un câble d'enceinte.
• Connectez les prises (+) de l'amplificateur (ou du récepteur) et des enceintes en utilisant un fil du câble. Connectez les prises (−) de l'amplificateur (ou du récepteur) et des enceintes en utilisant l'autre côté du câble.
• Connectez l'enceinte aux prises du canal central de votre amplificateur, en vous assurant de ne pas inverser les polarités (+, -). Si l'enceinte a ses polarités inversées, le son ne sera pas naturel et manquera de graves.

Pour faire la connexion:

①Desserrer le bouton.
②Retirez la gaine d'isolation à l'extrémité de chaque câble d'enceinte en tortillant la gaine pour la dégager.

③ Insérer le câble dénudé.
④Serrer le bouton pour fixer solidement le câble. Vérifier la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Remarque:

- Ne laissez pas les câbles dénudés entrer en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.

- Ne pas insérer le revêtement isolant dans l'orifice. Cela risquerait d'empêcher la reproduction du son.

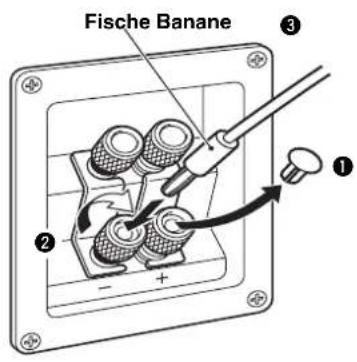

Lorsqu'une fiche banane est utilisée

①Retirer le couvercle en le tirant vers soi.
②Serrer le bouton de la borne.
③Insérer simplement la fiche banane dans la borne.

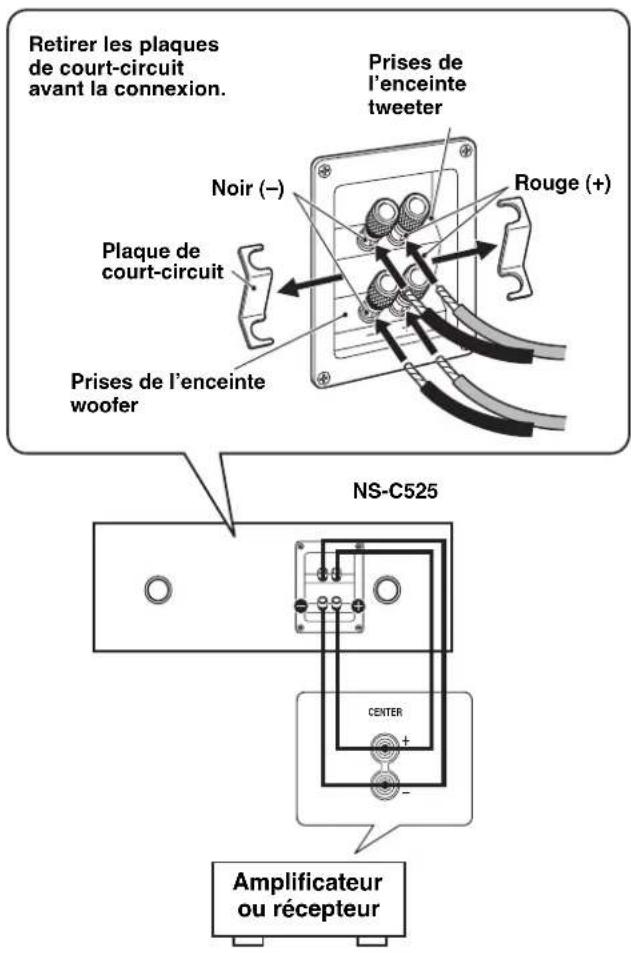

Connexion à deux fils

Ce système d'enceintes peut recevoir une connexion à deux fils. Pour connecter les enceintes aux prises de sortie de l'amplificateur (ou du récepteur), deux paires de câbles, un pour l'enceinte woofer et l'autre pour l'enceinte tweeter sont utilisés au lieu de la connexion standard. Ce type de connexion réduit la distorsion de modulation causée par la résistance électrique des câbles et le courant d'attaque des enceintes. En conséquence, une qualité de son plus pure peut être obtenue.

Pour utiliser une connexion à deux fils, retirer d'abord les plaques de court-circuit des prises, puis connecter séparément l'enceinte woofer et l'enceinte tweeter à l'amplificateur en utilisant deux paires de câbles.

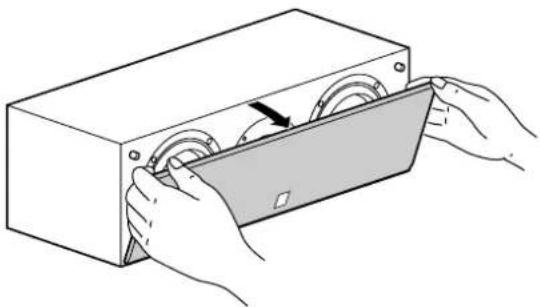

RETRAIT DU COUVERCLE AVANT

Le couvercle avant est fixé au coffret par quatre points et peut être enlevé si nécessaire. Pour enlever le couvercle, tenir les deux côtés et tirer lentement l'enceinte. Pour refixer, aligner les quatre trous à la surface intérieure du couvercle à l'aide des quatre chevilles correspondantes sur l'enceinte et pousser doucement.

Quand le couvercle est retiré, faites attention de ne pas toucher les haut-parleurs avec vos mains ou avec des outils.

CARACTERISTIQUES TECHNIQUES

Type .... Système d'enceinte bass reflex 2 voies Type à blindage anti magnétique

Pilote .... Woofer à cône de 13 cm x 2

Tweeter à dôme de 3 cm

Impédance 6 Ω

Réponse en fréquence .... 57 Hz à 50 kHz (-10dB)

Puissance d'entrée nominale 45 W

Puissance d'entrée maximale 200 W

Sensibilité 89 dB/2,83 V/m

Fréquence de recouvrement 5 kHz

Dimensions (L x H x P) 500 x 170 x 226.5 mm

Poids 7,4 kg

- Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.

- V eiller à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.
