NSC525 - 扬声器 YAMAHA - 免费用户手册

品牌	YAMAHA
型号	NS-C525
类别	扬声器
类型	2分频低音反射式音箱系统，带防磁屏蔽
低音单元	2 x 13 cm 锥盆
高音单元	3 cm 球顶
阻抗	6 Ω
频率响应	57 Hz 至 50 kHz (-10 dB)
额定输入功率	45 W
最大输入功率	200 W
灵敏度	89 dB/2.83 V/m
分频频率	5 kHz
尺寸（宽 x 高 x 深）	500 x 170 x 226.5 mm
重量	7.4 kg
随附附件	粘性固定件（x4）
推荐放置位置	放在平面电视机上、地板上或架子上
连接类型	标准（螺丝端子）或双线分音
维护	使用干净干布，无需化学稀释剂
安全注意事项	请勿受潮，请勿在音箱上放置重物或热源
可维修性	请勿打开箱体；联系合格的YAMAHA维修人员
与放大器配合使用	放大器的额定输出功率不得超过最大输入功率（200 W）

常见问题 - NSC525 YAMAHA

如何将 NS-C525 音箱连接到我的放大器？

连接前，请关闭放大器电源。使用音箱线：拧松螺丝端子，剥线头，插入孔并拧紧。注意极性（+和-）：将放大器的+端子连接到音箱的+端子。极性反接会降低音质。您也可以使用香蕉插头。对于双线分音，请移除短路片并使用两对线缆。

我可以将音箱直接放在电视机上吗？

可以，如果电视机表面平坦且足够大以支撑音箱（尺寸 500x170 mm）。使用随附的粘性固定件固定音箱。如果表面倾斜或小于音箱底座，请勿放置。如果屏幕出现颜色干扰，请将音箱远离电视机。

出现声音失真怎么办？

立即降低放大器音量。切勿让尖锐声音出现，否则可能损坏音箱。如果失真持续，检查放大器输出功率是否超过音箱最大输入功率（200 W）。同时确保连接正确。

如何清洁 NS-C525 音箱？

使用干净干布。切勿使用化学稀释剂、酒精或研磨性产品，否则会损坏表面。避免直接接触扬声器。如果取下前面罩，请用软布轻轻擦拭。

音箱可以放在装有唱机的家具附近吗？

避免将音箱与唱机放在同一架子或家具内，因为振动可能导致声反馈（嚎叫）并影响音质。

哪些物品绝不能放在音箱上？

切勿在音箱上放置玻璃杯、瓷器、点燃的蜡烛或盛水的容器。振动可能导致它们掉落，造成人身伤害、火灾或电气损坏。

音箱的磁屏蔽是什么意思？

防磁屏蔽允许将音箱放在电视机附近而不干扰图像。但如果音箱非常接近，可能会出现轻微的颜色变化或嗡嗡声。此时请将音箱远离电视机。

音箱可以在室外使用吗？

不可以，NS-C525 音箱仅供室内使用。请勿暴露于雨水、湿气、过多灰尘或极端温度。否则可能导致火灾或触电。

如何拆卸和安装前面罩？

拆卸面罩时，握住两侧轻轻向外拉。安装时，将面罩的四个孔对准音箱的销钉并轻轻推入。面罩取下后，请勿触摸扬声器。

如果音箱掉落或损坏怎么办？

请勿自行修理音箱。联系合格的YAMAHA维修人员。切勿打开箱体：否则将导致保修失效并可能造成伤害。如果音箱放置在电视机上，请定期检查固定件。

用户手册 NSC525 YAMAHA

• 为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。
  请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
• 为了避免外壳翘曲或退色，不要将扬声器置于直射口光之下或过于潮湿的环境。
• 在本机之上，请不要堆放以下物品：

玻璃、陶瓷等。

如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

燃烧的蜡烛等。

如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

装有水的容器。

如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

请勿将本装置放置在有异物例如水滴落下的地方，否则可能导致火灾，破坏装置和/或使人体受到伤害。

• 不要把扬声器放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。
• 将扬声器放置於同一架子或台子之上，以便唱片转盘效果的反馈。
• 不要将手臂或其他异物放置在扬声器前方的出声口，因为这样会造成人身伤害和/或损害扬声器。
• 当移动本装置时，不可手抓风门，否则可能使人体受到伤害和/或破坏装置。
  一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“限幅”范围。否则，扬声器系统就会损坏。
• 当所使用的放大器的额定功率大於扬声器系统的标称输出功率时，必需保证放大器的输出功率不大於扬声器系统的最大输出功率。
• 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层。请使用清洁的干布匹。
• 不要试图改装或修理扬声器。如果需要服务，请与YAMAHA的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。YAMAHA 对于扬声器的不妥当放置和安装所引起的事故不负任何责任。

附带的零部件

防滑片 × 4

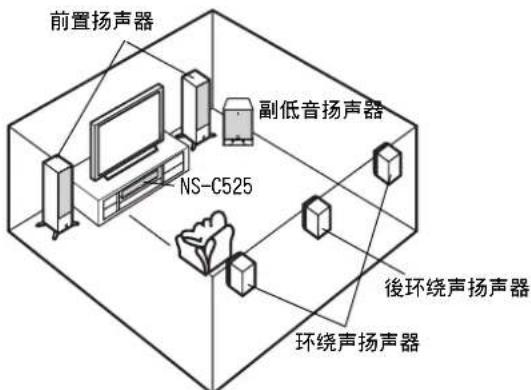

放置扬声器

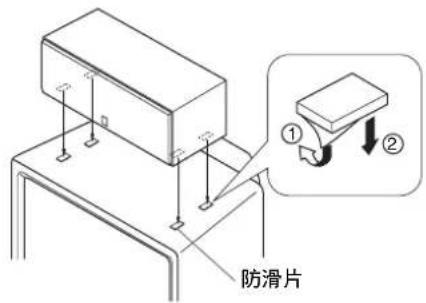

将扬声器放置在顶部平坦的电视机上或电视机下的地板上，也可以放置到电视机框架的内部，保持稳定。在电视机顶部放置扬声器时，为了防止扬声器脱落，请将附带的防滑片放置在扬声器的四角和电视机顶部。

注意：

• 如果电视机顶部的面积小於扬声器底部的面积，则不要将扬声器放置到电视机顶部。
• 不要把扬声器放置在顶部倾斜的电视机上。
• 粘贴表面的封条去掉後，不要接触粘贴表面，以免削弱其粘结力。

· 将粘贴防滑片的地方擦拭乾净。如果表面脏污、油污或水份，粘结力会减弱，从而造成中央扬声器跌落。
· 本扬声器具有磁屏蔽设计，但是，将其过分靠近电视机放置时，可能会影响图像的颜色或莉生蜂露噪音。如果楷生上述现象，请将本扬声器远离电视机放置。

与放大器相连接

本扬声器系统可以使用标准连接和双线连接。在连接之前，请首先关闭放大器电源。

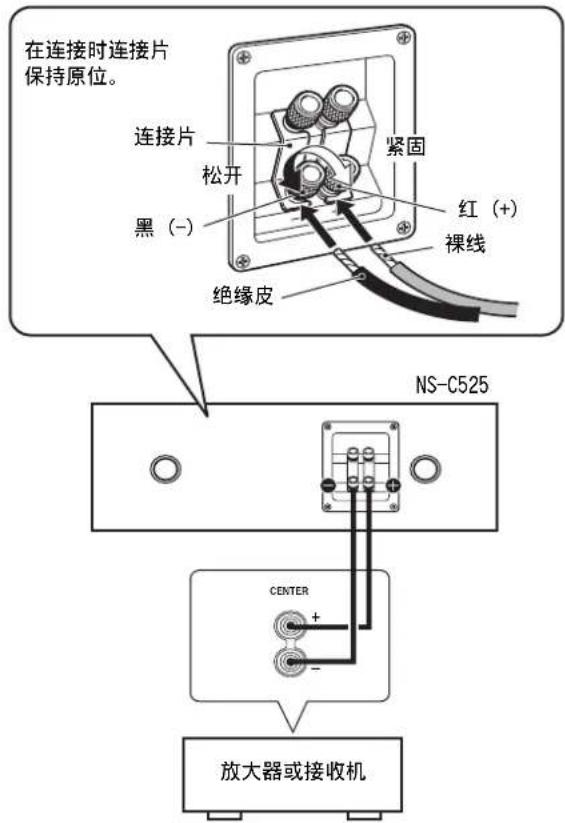

<标准连接>

• 使用扬声器连接缆线，连接扬声器背部的螺旋式输入端子与放大器（或接收机）上的扬声器输出端子。
• 扬声器侧的及放大器(或接收机)侧的正极端子(+), 必需用缆线的同一侧的一根线连接; 另一对负极端子(-)要用缆线的另一侧的一根线连接。
• 将扬声器连接到放大器的中央端子，请注意不要将极性 (+) 一颠倒。如果极性颠倒，音响就会不自然或缺乏低音。

如何连接：

① 松开旋柄。
② 剥除或拧掉各扬声器导线端部的绝缘皮。

③ 插入裸线。
④拧紧旋柄，紧固导线。 轻拉端子附近的导线，确认连接是否牢靠。

注意：

• 不要使缆线裸露的部分互相接触，因为这样会损坏扬声器或/和放大器。
• 不要将绝缘皮插入孔内。不会发出声音。

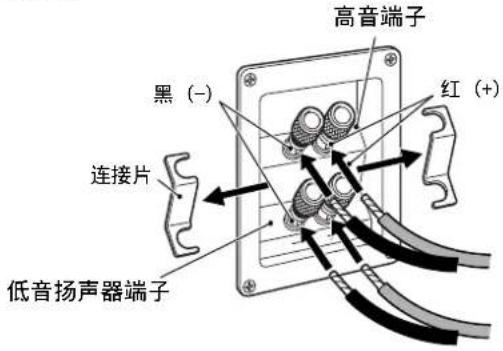

<双线连接>

在连接之前去掉连接片。

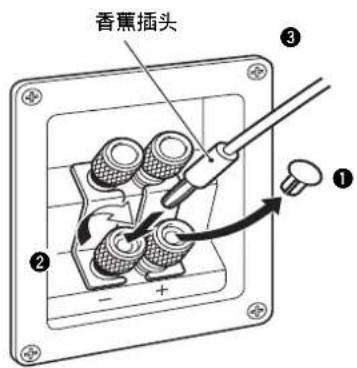

当使用香蕉插头时

① 将盖子朝向您的方向拔出。
②拧紧端子的旋柄。
③ 将香蕉插头插入。

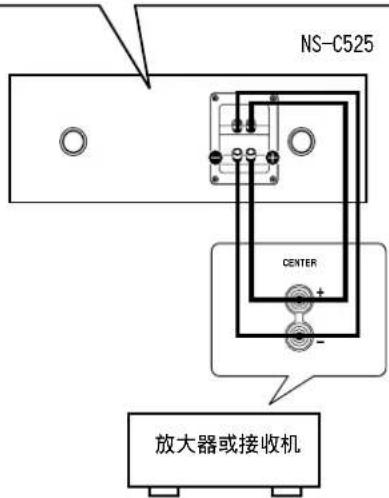

双线连接

本扬声器系统可以使用双线连接。在连接扬声器到放大器(或接收机)的输出端子时，要使用低音扬声器和高音扬声器两对导线，这和标准连接不同。这样的连接可以降低导线电阻和扬声器的驱动电流所引起的调节失真。所以，可以得到更加纯真的音响质量。

使用双线连接时，首先要去掉端子上的连接片，然后分别使用两对导线，将低音扬声器和高音扬声器连接到放大器。

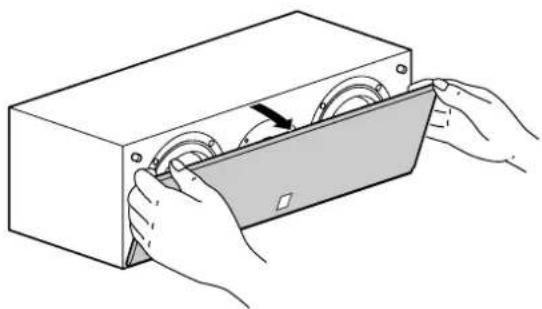

去除前罩

前罩与壳体的 4 处相固定，根据需要可以拆除。用手握住两边，向扬声器外侧正前方缓慢拖拉，就可以去除前罩。重新安装时，将前罩上的凸片与扬声器上的 4 个孔对准，轻轻推压。

当前罩去除後，请不要用手触摸扬声器或用工具对其施加额外的作用力。

规格

类型 2-路低音反射扬声器系统

磁屏蔽型

驱动器 13 厘米圆锥超低音扬声器 x 2

波导喇叭 3 厘米圆顶高音扬声器

阻抗 6 欧姆

频率响应 57 Hz - 50 kHz (-10dB)

标称输入功率 45 瓦

最大输入功率 200 瓦

敏感度 89 dB/2.83 V/m

交差频率 5 kHz

外形尺寸(宽×高×长) 500×170×226.5mm

重量 7.4 kg

· 因为产品改良的缘故，规格可能时有变更，恕不另行通知。

- 请注意输入功率不可超过上述规格。

YAMAHA
