MANUAL DE USUARIO NSC525 YAMAHA

Gracias por haber escogido este sistema de altavoces YAMAHA NS-C525.

PRECAUCION

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale el altavoz en un lugar fresco, seco y limpio, – alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.
• Para evitar que el exterior no deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.
• No colocar los siguientes objetos en el altavoz: Vidrio, porcelana, etc.
  Si el vidrio, etc. se cae por la vibración y rompe, puede provocar heridas.
  Una vela encendida, etc. Si la vela se cae por la vibración puede provocar un incendio y heridas.
  Un recipiente con agua Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica.
• No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

• No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también producirán sonidos mejores.

• Si se instala el altavoz en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.

• No ponga nunca la mano ni ningún objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría ocasionar lesiones personales o el altavoz podría resultar dañado.
• Cuando mueva el altavoz, no sujete el puerto ya que podría causar lesiones personales y/o el altavoz podría resultar dañado.
• Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en "corte". Esto puede dañar el altavoz.
• Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.
• No limpie el altavoz con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.
• No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso deberá abrirse la caja.
• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta del altavoz.

ACCESORIOS

Fijador x 4

UBICACIÓN DEL ALTAVÓZ

Coloque el altavoz por su parte lisa sobre el televisor o sobre el suelo debajo del televisor o dentro del mueble del televisor para que esté estable. Cuando coloque el altavoz sobre el televisor, para evitar que se caiga al suelo, coloque los fijadores suministrados en cuatro puntos tanto en la parte inferior del altavoz como en la superior del televisor.

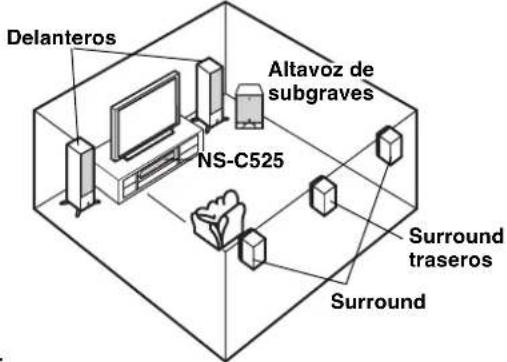

Delanteros Altavoz de subgraves NS-C525 Surround traseros Surround

Notas:

• No coloque el altavoz en la parte superior del televisor si es más pequeño que la parte inferior del altavoz. Si lo colocase, el altavoz podría caerse y lesionarle.
• No coloque el altavoz en la parte superior del televisor inclinado.
• No toque la superficie adhesiva después de haber retirado la protección porque si no la capacidad adhesiva disminuirá.

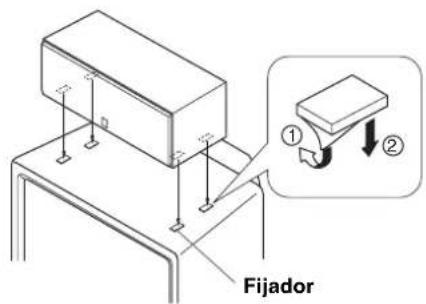

Fijador

• Limpie a fondo la superficie sobre la que va a aplicar el fijador. Tenga en cuenta que la capacidad adhesiva es menor cuando la superficies está sucia, aceitosa o mojada, y que esto puede hacer que el altavoz se caiga.
• Este altavoz dispone de un diseño de blindaje magnético, pero existe la posibilidad de que si se colocara demasiado cerca de un televisor podría alterar el color de la imagen o crear un ruido de zumbido. Si ocurre esto, separe el altavoz del televisor.

CONEXIONES CON EL AMPLIFICADOR

Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

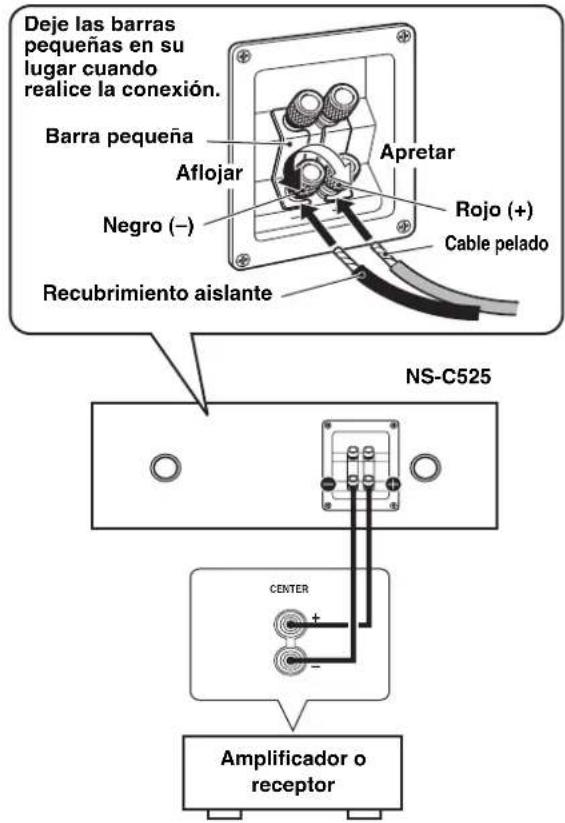

Deje las barras pequeñas en su lugar cuando realice la conexión. Barra pequeña Aflojar Apretar Negro (−) Rojo (+) Cable pelado Recubrimiento aislante NS-C525 CENTER Amplificador o receptor

• Conecte las terminales de entrada tipo tornillo en la parte trasera del altavoz a las terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y el altavoz utilizando un lado del cable. Conecte los terminales (−) en ambos componentes utilizando el otro lado del cable.
• Conecte el altavoz a los terminales centrales de su amplificador, asegurándose de no invertir las polaridades (+, -). Si el altavoz se conecta con la polaridad invertida, el sonido no será natural y tendrá una ausencia de bajos.

Como conectar:

①Afloje el nudo.
②Remueva el recubrimiento aislante en los extremos de cada cable del altavoz torciendo este para retirarlo.

Bein Mal

③Inserte el cable pelado.
④Apriete el nudo y fije los cables. Tire ligeramente de los cables en el terminal para verificar que está firmemente conectado.

Nota:

• No deje que los cables pelados se toquen pues el altavoz o el amplificador o ambos se pueden dañar.
• No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido.

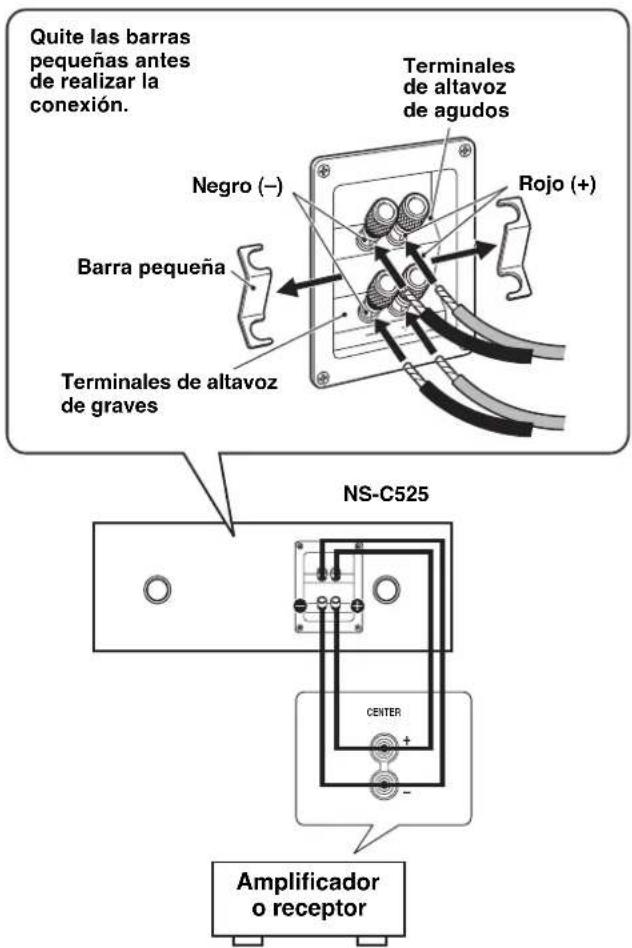

Quite las barras pequeñas antes de realizar la conexión. Terminales de altavoz de agudos Negro (−) Rojo (+) Barra pequeña Terminales de altavoz de graves NS-C525 CENTER Amplificador o receptor

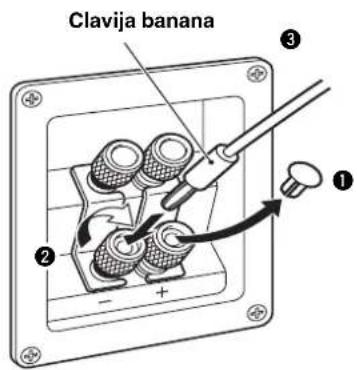

Cuando se utilice una clavija banana

Clavija banana ③ ② - +

①Quite la tapa tirando de ella hacia usted.
②Apriete el nudo del terminal.
③Inserte la clavija banana en el terminal.

Conexiones de doble cable

Este sistema de altavoz es apto para conexiones de doble cable. Para conectar el altavoz a las terminales de salida del amplificador (o receptor), dos pares de cables para cada altavoz de woofer y agudos son utilizados en vez de conexiones estándar. Este tipo de conexión disminuye la distorsión de modulación causada por la resistencia eléctrica de los cables y la corriente circulante de los altavoces. Por lo tanto, se puede esperar una calidad de sonido pura.

Para utilizar conexiones de doble cable, retire primero las barras pequeñas de los terminales, y luego conecte los altavoces de graves y agudos al amplificador separadamente utilizando dos pares de cables.

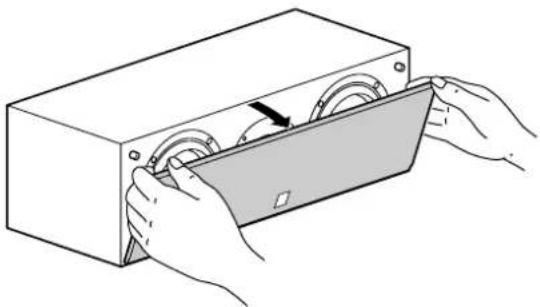

EXTRACCIÓN DE LA CUBIERTA FRONTAL

La cubierta frontal se fija a la caja acústica por cuatro puntos, y puede extraerse si así se desea. Para extraer la cubierta, tómela por ambos lados y tire de la misma lentamente recto hacia adelante para separarla del altavoz. Para colocarla, alinee los cuatro apéndices en el altavoz con los cuatro orificios correspondientes en la superficie interior de la cubierta y empújela con cuidado.

Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.

ESPECIFICACIONES

Tipo ...... Sistema de altavoz reflejo de grave de 2 vías Tipo de blindaje magnético

Controlador .... Woofer de cono de 13 cm x 2 Bafle de agudos con bóveda de 3 cm

Impedancia 6 Ω

Respuesta de frecuencia .... 57 Hz a 50 kHz (-10dB)

Potencia de entrada nominal 45 W

Potencia máxima de entrada 200 W

Sensibilidad 89 dB/2,83 V/m

Frecuencia cruzada 5 kHz

Dimensiones (Ancho x Alto x Prof) ... 500 x 170 x 226.5 mm

Peso 7,4 kg

• Especificaciones sujetas a cambios sin previo aviso debido a las modificaciones del producto.
• Deberá asegurarse de no exceder los valores de potencia indicados anteriormente.
