Type de produit	Système de haut-parleurs 5.1 pour PC
Marque	Logitech
Modèle	X-540
Puissance RMS totale	70 watts RMS
Puissance de crête totale	140 watts
Réponse en fréquence	40 Hz - 20 kHz
Satellites	45 watts RMS (2 x 7.4 W avant, 15.4 W centre, 2 x 7.4 W arrière)
Caisson de grave	25 watts RMS
Transducteurs satellites	2 transducteurs de 5,1 cm par satellite
Transducteur caisson	Transducteur résonnant de 10,2 cm
Dimensions satellites (H x L x P)	21,3 cm x 8,1 cm x 12,7 cm
Dimensions canal central (H x L x P)	19,8 cm x 12,1 cm x 9,5 cm
Dimensions caisson (H x L x P)	28,6 cm x 16,5 cm x 24,8 cm
Alimentation	Secteur via cordon d'alimentation
Connectivité	Entrée audio filaire (fiches verte, noire, orange)
Fonctions principales	Son surround 5.1, télécommande filaire, prise casque, mode Matrix
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les évents, débrancher par temps d'orage
Pièces détachées et réparabilité	Réparations par technicien qualifié ; garantie 2 ans
Garantie	2 ans à compter de la date d'achat

FOIRE AUX QUESTIONS - X540 LOGITECH

Comment brancher les haut-parleurs X-540 à mon ordinateur ?

Utilisez le câble d'entrée audio avec les fiches verte, noire et orange. Branchez la fiche verte à la sortie avant de la carte son, la noire à la sortie arrière et la orange à la sortie centrale/caisson. Si votre carte son n'a que 2 canaux, n'utilisez que la fiche verte et activez le mode Matrix pour un son surround.

Que faire si je n'ai pas de son sur les haut-parleurs arrière ?

Vérifiez que la fiche noire est bien branchée sur la sortie arrière de la carte son. Si votre carte son est à 2 canaux, activez le mode Matrix à l'aide du bouton sur la télécommande pour simuler le son surround.

Comment utiliser le mode Matrix ?

Le mode Matrix permet de créer un son surround 5.1 à partir d'une source stéréo à 2 canaux. Appuyez sur le bouton Matrix de la télécommande ; le voyant correspondant s'allume.

Puis-je brancher une console de jeux sur le X-540 ?

Oui, utilisez un adaptateur audio. Branchez la fiche verte du câble d'entrée audio sur la prise verte de l'adaptateur, puis connectez les câbles RCA rouge et blanc de la console à l'adaptateur. Activez le mode Matrix pour un son surround.

Comment nettoyer mes haut-parleurs Logitech X-540 ?

Utilisez un chiffon sec et doux. N'utilisez pas de liquides ni de produits abrasifs. Débranchez l'appareil avant de le nettoyer.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez les connexions des câbles, assurez-vous que les fiches sont bien enfoncées. Ajustez le volume et les graves avec la télécommande. Éloignez le caisson de grave des murs pour éviter les vibrations.

Le voyant d'alimentation ne s'allume pas, que faire ?

Assurez-vous que le cordon d'alimentation est bien branché sur le caisson et sur une prise secteur fonctionnelle. Vérifiez que le bouton d'alimentation sur la télécommande est en position marche.

Comment installer le haut-parleur central sur un moniteur LCD ?

Relevez la base du haut-parleur central vers l'arrière, placez l'onglet avant sur le devant du moniteur, puis abaissez la base jusqu'à toucher l'arrière du moniteur. Serrez la vis d'articulation pour stabiliser.

Puis-je fixer les satellites au mur ?

Oui, faites pivoter la base du satellite à la position souhaitée et utilisez l'encoche pour le suspendre sur des ancrages muraux appropriés. Serrez la vis au bas de la base si nécessaire.

Quelle est la garantie du Logitech X-540 ?

Logitech offre une garantie limitée de 2 ans à compter de la date d'achat. Elle couvre les défauts de fabrication. Pour toute réclamation, contactez le point de vente ou Logitech avec une preuve d'achat.

MODE D'EMPLOI X540 LOGITECH

Logitech X-540 Système de haut-parleurs

• Veuillez lire ces instructions.
• Conservez ces instructions. Tenez compte de tous les avertissements. Suivez toutes les instructions.
• Ne l'utilisez pas à proximité d'une source d'eau.
• Nettoyez-le uniquement à l'aide d'un chiffon sec.
• Ne bloquez pas les évents de ventilation. Procédez à l'installation en respectant les instructions du fabricant.
• N'introduisez aucun objet dans les évents et les fentes de l'appareil, car vous vous exposeriez au risque de chocs électriques.
• Dégagez une zone de 15 cm autour des appareils pour garantir une aération suffisante.
• L'aération ne doit pas être empêchée : ne couvrez en aucune manière les évents de ventilation avec des journaux, des nappes, des rideaux, etc. Tenez l'appareil éloigné de toute source incandescente ou flamme nue, telle qu'une bougie allumée.
• Placez l'appareil sur un support stable pour prévenir toute chute qui pourrait endommager son boîtier ou son mécanisme.
• N'installez pas l'appareil à proximité d'un radiateur, d'un poêle ou de toute autre source de chaleur (y compris les amplificateurs).
• Ne supprimez pas la fonction de sécurité de la fiche polarisée. Une fiche secteur polarisée possède deux broches, dont l'une est plus large que l'autre. La broche la plus large assure votre sécurité. Si la fiche fournie n'est pas adaptée à votre prise, consultez un électricien pour la remplacer.
• Branchez les haut-parleurs uniquement sur la prise de sortie audio de faible niveau de l'ordinateur ou d'un périphérique audio.
• Évitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier au niveau des prises, des socles de prises d'alimentation et du point de sortie de l'appareil.
• N'utilisez que les éléments annexes et les accessoires spécifiés par le fabricant.
• Débranchez cet appareil en cas d'orage ou si vous ne l'utilisez pas pendant des périodes prolongées.
• Les réparations doivent être effectuées par des techniciens qualifiés. L'appareil doit être réparé s'il a été endommagé (par exemple, au niveau du cordon d'alimentation ou de la prise), si un liquide a été renversé, si des objets sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
• L'appareil doit être déconnecté de l'alimentation secteur en plaçant le commutateur d'alimentation en position veille et en débranchant le cordon d'alimentation des haut-parleurs de la prise secteur.
• La prise d'alimentation doit se trouver à proximité du produit et doit être facilement accessible.

ATTENTION :

POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ EN AUCUN CAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

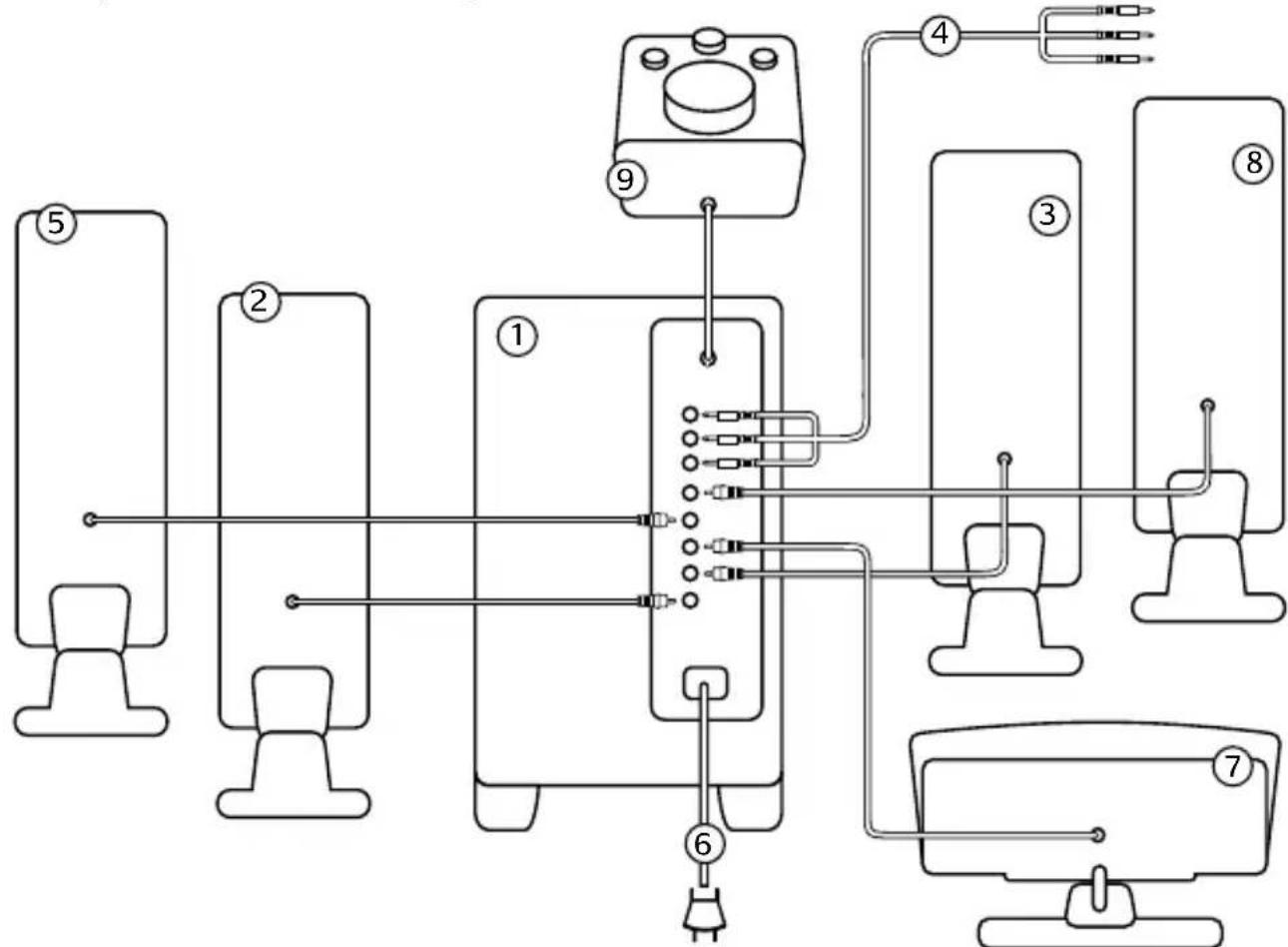

Branchement de votre système de haut-parleurs Logitech X-540

Merci de vous être procuré le système de haut-parleurs X-540 de Logitech. Vos haut-parleurs X-540 sont simples d'utilisation et vous assurent de profiter d'un son sensationnel. Pour découvrir davantage de produits Logitech ou si vous avez des questions au sujet de vos haut-parleurs X-540, visitez-nous sur le Web à www.logitech.com.

1. Caisson de grave
2. Haut-parleur droit arrière - fiche blanche
3. Haut-parleur gauche arrière - fiche noire
4. Câble d'entrée audio au PC - fiches verte, noire et orangée
5. Haut-parleur droit avant - fiche rouge
6. Cordon d'alimentation
7. Haut-parleur de canal central avant - fiche orangée
8. Haut-parleur gauche avant - fiche jaune
9. Télécommande filaire

10 Français

Le branchement de votre système de haut-parleurs Logitech X-540

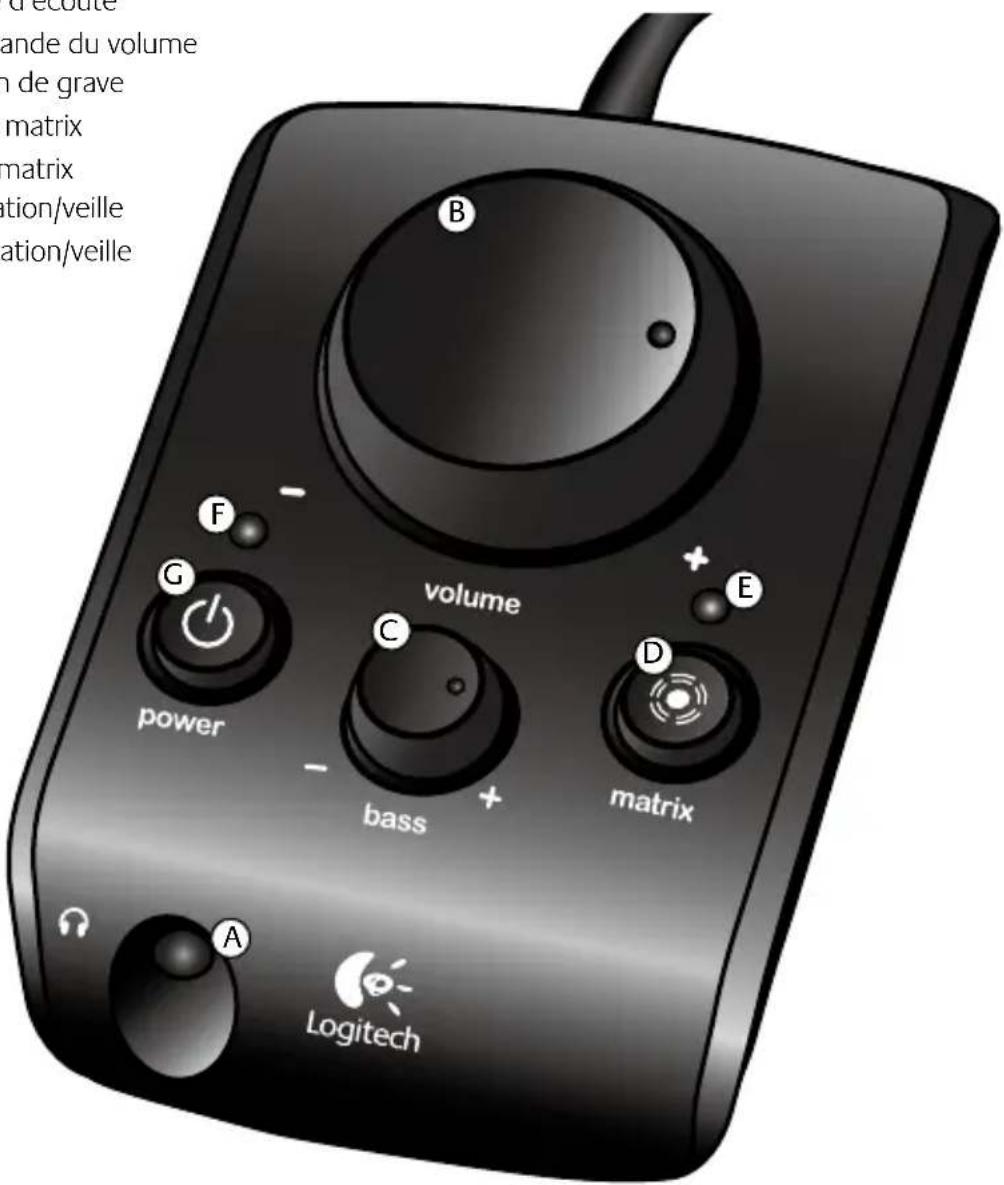

A. Prise pour casque d'écoute B. Bouton de commande du volume C. Bouton du caisson de grave D. Bouton du mode matrix E. Voyant du mode matrix F. Voyant d'alimentation/veille G. Bouton d'alimentation/veille

L'installation de vos haut-parleurs Logitech X-540

Important : Pour votre sécurité, installez le système avant de le brancher dans une source d'alimentation.

1. Avant de fixer les câbles au caisson de grave, placez les deux haut-parleurs satellites avant de chaque côté du moniteur de votre ordinateur en laissant environ la même distance entre ceux-ci qu'entre vous et ceux-ci. Dirigez-les vers vous. Placez la télécommande filaire à portée de main. Placez les haut-parleurs satellites gauche et droit arrière derrière vous en laissant entre eux environ la même distance que celle laissée entre les haut-parleurs avant. Placez le haut-parleur avant de canal central sur votre moniteur ou sur votre table de travail entre votre moniteur et votre clavier. Pour une meilleure qualité du son, placez le caisson de grave sur le sol, sous votre table de travail. Assurez-vous de laisser au moins six pouces (15,24 cm) d'espace autour du caisson de grave pour permettre une ventilation adéquate.
2. Insérez la fiche de couleur de chaque haut-parleur satellite dans la prise de couleur correspondante à l'arrière du caisson de basse.
3. A. Si vous avez un PC et une :
4. Carte son à 6, 7 ou 8 canaux (5.1, 6.1 ou 7.1) : Raccordez les trois fiches de couleur du câble d'entrée audio aux prises de couleur sur la carte son.
5. Si les prises de la carte son ne sont pas à code de couleurs, branchez l'entrée audio comme ceci :
6. la fiche verte à l'avant G/D (ou n° 1)
7. la fiche noire à l'arrière G/D (ou n° 2)
8. la fiche orange au centre / caisson (ou n° 3)
9. Carte son à 4 canaux : Raccordez la fiche verte du câble d'entrée audio à la prise avant de votre carte son et la fiche noire à la prise arrière de votre carte son. N'utilisez pas la fiche orangée.
10. Carte son à 2 canaux : Raccordez la fiche verte du câble d'entrée audio à la prise de sortie de ligne sur votre carte son. N'utilisez ni la fiche noire ni la fiche orangée. Avec une carte son à 2 canaux, vous n'entendrez pas le son des haut-parleurs arrière à moins que vous activiez le mode matrix.

B. Si vous avez une console de jeu vidéo :

• Raccordez la fiche verte du câble d'entrée audio à la prise verte du câble de l'adaptateur du jeu vidéo.
• Raccordez les câbles audio RCA rouge et blanc de votre console de jeu vidéo aux prises audio du câble de l'adaptateur du jeu vidéo.
• Mettez en marche le mode matrix pour régler l'ambiophonie du son surround de votre console de jeu vidéo.
• Branchez le cordon d'alimentation du caisson de graves dans une prise électrique.

Pour profiter au maximum de vos haut-parleurs Logitech X-540

La télécommande est munie des commandes suivantes :

En marche

Bascule de l'attente (« off ») à la mise en marche.

Volume

Règle le volume global du système.

Grave

Règle le volume du caisson de graves (niveau des graves).

Matrix

Met en marche le mode matrix. Utilisez ce bouton lorsque vous souhaitez créer l'ambiophonie 5.1 depuis des sources stéréo à 2 canaux telles que les consoles de jeu vidéo et les lecteurs de musique.

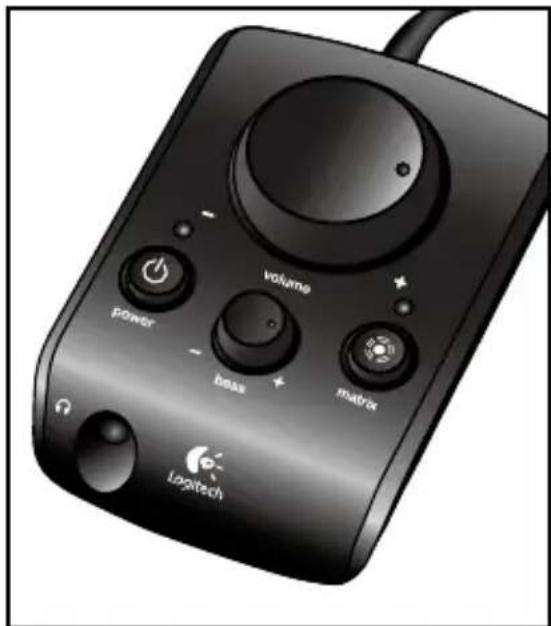

Prise pour casque d'écoute

Lorsque vous utilisez votre casque d'écoute avec votre système X-540, les haut-parleurs seront mis en sourdine automatiquement pour une séance d'écoute en privé. Le volume du casque d'écoute est contrôlé par la carte son de l'ordinateur.

Dolby® numérique

Les haut-parleurs X-540 prennent en charge le son numérique Dolby sur votre PC si votre carte son à 6 canaux ou plus, ou si le logiciel DVD peut décoder une piste audio Dolby numérique.

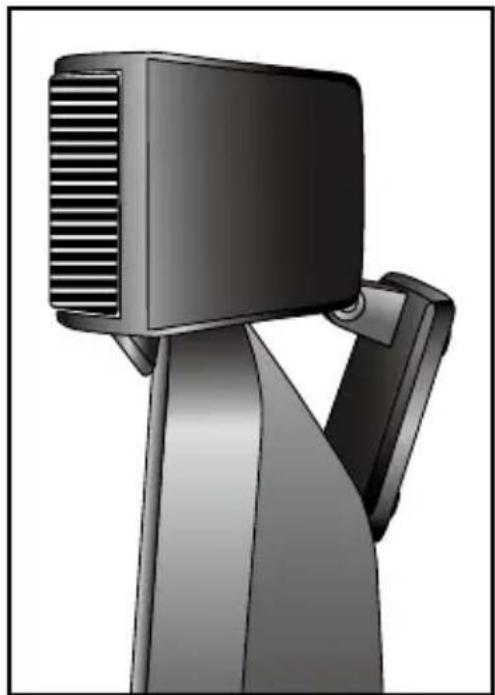

Assemblage des haut-parleurs Logitech X-540. Placez vos haut-parleurs sur un moniteur ACL à écran plat.

Le haut-parleur du canal central peut être placé sur un moniteur ACL à écran plat. Pour ce faire, relevez la base du canal central vers l'arrière et assurez-vous que l'onglet prévu à l'avant du haut-parleur est posé sur le devant du moniteur ACL. Puis, faites pivoter la base de nouveau jusqu'à ce qu'elle touche l'arrière du moniteur ACL et serrez la vis d'articulation pour assurer la stabilité de l'installation.

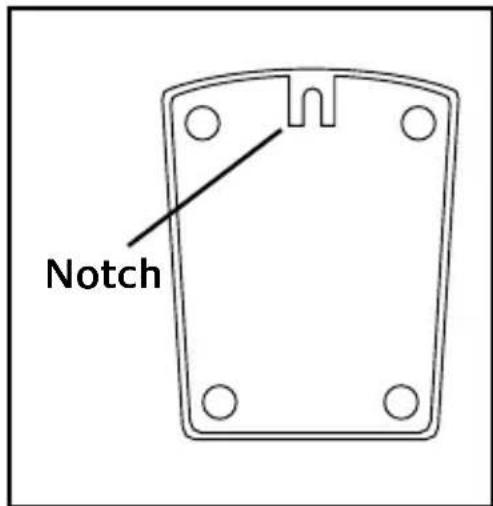

Installation murale des haut-parleurs

Vos haut-parleurs satellites Logitech X-540 peuvent être fixés au mur. Faites pivoter la base du satellite jusqu'à la position souhaitée et utilisez l'encoche pour suspendre votre haut-parleur sur des dispositifs d'ancrage au mur appropriés. Si nécessaire, serrez la vis au bas de la base.

Spécifications

• Puissance RMS totale : 70 watts RMS Satellites : 45 watts RMS (2 x 7,4 W avant, 15,4 W centre, 2 x 7,4 W arrière) Caisson de graves : 25 watts RMS
• Puissance de crête totale : 140 watts
• Réponse en fréquence : 40 Hz - 20 kHz
• Transducteurs : Satellites : (2) transducteurs de 5,1 cm par satellite. Caisson de graves : transducteur résonnant de 10,2 cm.
• Dimensions du haut-parleur (H x L x P) :
• Satellites : 21,3 cm x 8,1 cm x 12,7 cm
• Canal central : 19,8 cm x 12,1 cm x 9,5 cm
• Caisson de grave 28,6 cm x 16,5 cm x 24,8 cm

Garantie limitée

Logitech certifie que les produits matériels correspondant à cette documentation sont exempts de tout défaut de fabrication et sont garantis pendant une période de deux (2) ans à compter de la date d'achat. La garantie Logitech est limitée à l'acheteur initial et ne peut faire l'objet d'un transfert. La présente garantie vous confère des droits légaux spécifiques, dont certains peuvent varier d'un pays à un autre.

Recours. En cas de rupture de garantie, l'intégralité de la responsabilité de Logitech et votre recours exclusif consisteront, à la discrétion de Logitech, à : (a) réparer ou remplacer le matériel, sous réserve qu'il soit renvoyé au point de vente ou à tout autre lieu indiqué par Logitech, accompagné d'une copie du justificatif d'achat, ou (b) rembourser le prix d'achat. Tout matériel remplacé sera garanti jusqu'à échéance de la garantie d'origine ou pour une durée de trente (30) jours, selon la période la plus longue. Ces recours sont nuls si la défaillance du matériel est due à un accident, à un mauvais traitement, à une utilisation inappropriée ou à des réparations, modifications ou démontages non autorisés. À la demande de Logitech, vous devez couvrir la date de l'achat original du matériel avec une facture datée de la vente ou un reçu détaillé et daté.

Renonciation de garantie. Les garanties prévues dans cet accord remplacent toutes les autres garanties. Logitech ET SES FOURNISSEURS excluent expressément toutes autres garanties, y compris et sans que cette énumération soit limitative, toutes garanties implicites du caractère adéquat pour la commercialisation ou un usage particulier, ainsi que les garanties de respect des droits des tiers concernant le MATÉRIEL. Aucun distributeur, agent ou employé de Logitech n'est autorisé à effectuer des modifications, des extensions ou des ajouts dans cette garantie. Certaines juridictions ne reconnaissent pas les limitations de durée des garanties implicites ; il est donc possible que la limitation susmentionnée ne s'applique pas à votre cas.

Limites de responsabilité. Logitech ou ses fournisseurs ne sauraient être tenus responsables des coûts d'approvisionnement en produits ou services de remplacement, du manque à gagner, de la perte d'informations ou de données, ou de tout autre dommage particulier, indirect, consécutif ou accessoire découlant de la vente, de l'utilisation ou de l'impossibilité d'utiliser un produit ou un service Logitech, même si Logitech a été informée de l'éventualité de tels dommages. La responsabilité de Logitech et de ses fournisseurs ne saurait en aucun cas dépasser le montant déboursé pour l'acquisition du produit ou du service Logitech lui donnant lieu. Certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs ; il est donc possible que la limitation ou l'exclusion susmentionnée ne s'applique pas à votre cas. Les limites susmentionnées ne s'appliqueront pas en cas de préjudice corporel lorsque et dans la mesure où la législation en vigueur prévoit l'existence de cette responsabilité.
