Tipo de producto	Sistema de altavoces 5.1 para PC
Marca	Logitech
Modelo	X-540
Potencia RMS total	70 vatios RMS
Potencia máxima total	140 vatios
Respuesta en frecuencia	40 Hz - 20 kHz
Satélites	45 vatios RMS (2 x 7.4 W delanteros, 15.4 W central, 2 x 7.4 W traseros)
Subwoofer	25 vatios RMS
Transductores satélite	2 transductores de 5,1 cm por satélite
Transductor subwoofer	Transductor resonante de 10,2 cm
Dimensiones satélites (Al x An x Pr)	21,3 cm x 8,1 cm x 12,7 cm
Dimensiones canal central (Al x An x Pr)	19,8 cm x 12,1 cm x 9,5 cm
Dimensiones subwoofer (Al x An x Pr)	28,6 cm x 16,5 cm x 24,8 cm
Alimentación	Red eléctrica mediante cable de alimentación
Conectividad	Entrada de audio por cable (clavijas verde, negra, naranja)
Funciones principales	Sonido envolvente 5.1, control remoto con cable, toma de auriculares, modo Matrix
Mantenimiento y limpieza	Limpiar solo con un paño seco
Seguridad	No exponer al agua, no obstruir las rejillas de ventilación, desconectar durante tormentas eléctricas
Piezas de repuesto y reparabilidad	Reparaciones por técnico calificado; garantía de 2 años
Garantía	2 años a partir de la fecha de compra

Preguntas frecuentes - X540 LOGITECH

¿Cómo conectar los altavoces X-540 a mi computadora?

Utilice el cable de entrada de audio con las clavijas verde, negra y naranja. Conecte la clavija verde a la salida frontal de la tarjeta de sonido, la negra a la salida trasera y la naranja a la salida central/subwoofer. Si su tarjeta de sonido solo tiene 2 canales, use solo la clavija verde y active el modo Matrix para sonido envolvente.

¿Qué hacer si no tengo sonido en los altavoces traseros?

Verifique que la clavija negra esté bien conectada a la salida trasera de la tarjeta de sonido. Si su tarjeta de sonido es de 2 canales, active el modo Matrix con el botón del control remoto para simular sonido envolvente.

¿Cómo usar el modo Matrix?

El modo Matrix crea sonido envolvente 5.1 a partir de una fuente estéreo de 2 canales. Presione el botón Matrix en el control remoto; el indicador correspondiente se encenderá.

¿Puedo conectar una consola de juegos al X-540?

Sí, use un adaptador de audio. Conecte la clavija verde del cable de entrada de audio a la toma verde del adaptador, luego conecte los cables RCA rojo y blanco de la consola al adaptador. Active el modo Matrix para sonido envolvente.

¿Cómo limpiar mis altavoces Logitech X-540?

Use un paño seco y suave. No use líquidos ni productos abrasivos. Desconecte el dispositivo antes de limpiarlo.

¿Qué hacer si el sonido se distorsiona o es de mala calidad?

Verifique las conexiones de los cables, asegúrese de que las clavijas estén bien insertadas. Ajuste el volumen y los graves con el control remoto. Aleje el subwoofer de las paredes para evitar vibraciones.

El indicador de encendido no se enciende, ¿qué hago?

Asegúrese de que el cable de alimentación esté bien conectado al subwoofer y a una toma de corriente funcional. Verifique que el botón de encendido en el control remoto esté en la posición de encendido.

¿Cómo instalar el altavoz central en un monitor LCD?

Levante la base del altavoz central hacia atrás, coloque la lengüeta frontal sobre el frente del monitor, luego baje la base hasta tocar la parte trasera del monitor. Apriete el tornillo de la articulación para estabilizar.

¿Puedo fijar los satélites a la pared?

Sí, gire la base del satélite a la posición deseada y use la muesca para colgarlo en anclajes de pared adecuados. Apriete el tornillo en la parte inferior de la base si es necesario.

¿Cuál es la garantía del Logitech X-540?

Logitech ofrece una garantía limitada de 2 años a partir de la fecha de compra. Cubre defectos de fabricación. Para cualquier reclamo, contacte al punto de venta o a Logitech con un comprobante de compra.

MANUAL DE USUARIO X540 LOGITECH

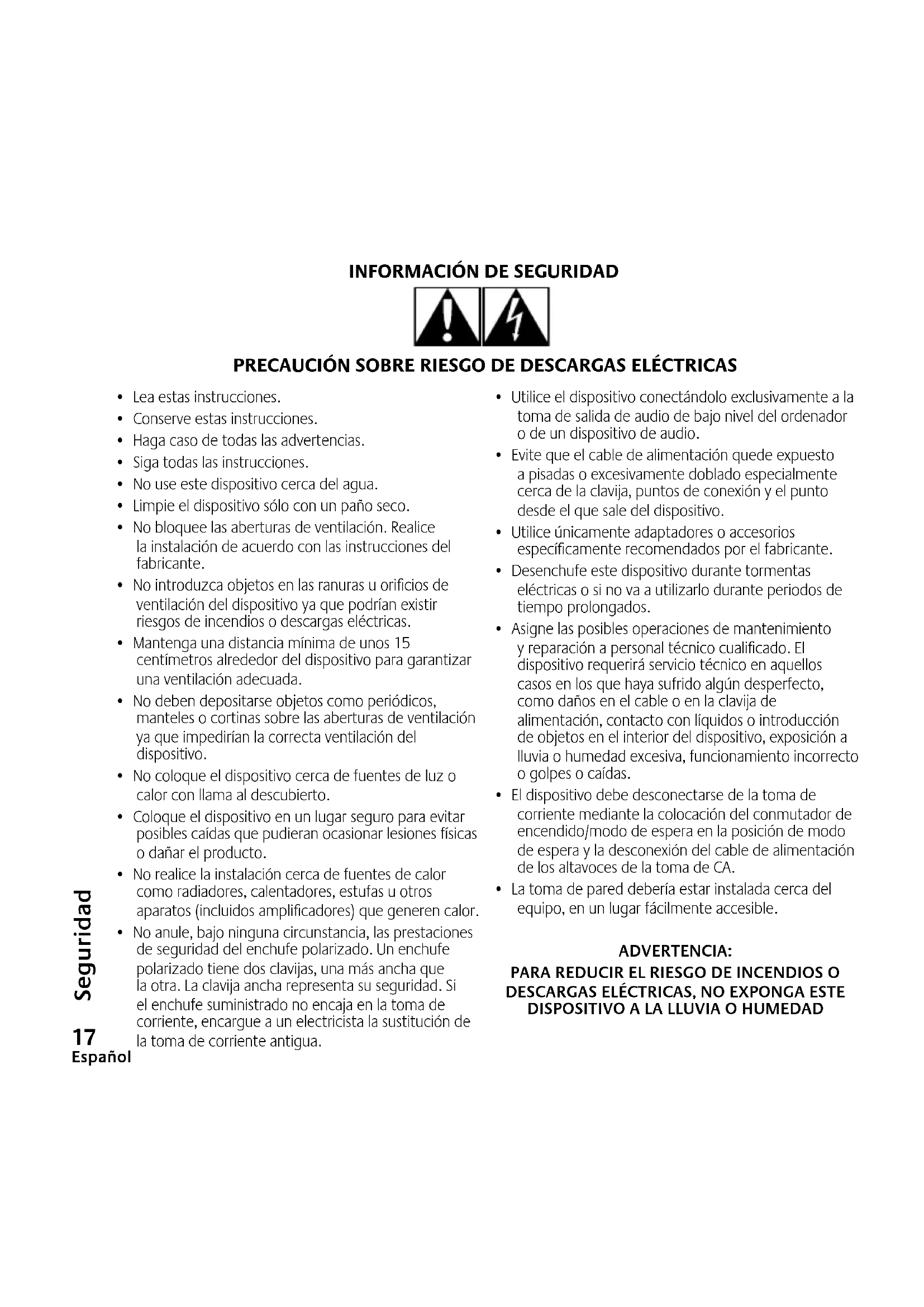

INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN SOBRE RIESGO DE DESCARGAS ELÉCTRICAS

• Lea estas instrucciones.
• Conserve estas instrucciones.
• Haga caso de todas las advertencias.
• Siga todas las instrucciones.
• No use este dispositivo cerca del agua.
• Limpie el dispositivo solo con un paño seco.
• No bloquee las aberturas de ventilación. Realice la instalación de acuerdo con las instrucciones del fabricante.
• No introduzca objetos en las ranuras u orificios de ventilación del dispositivo ya que podrán existir riesgos de incendios o descargas eléctricas.
• Mantenga una distancia mínima de unos 15 centímetros alrededor del dispositivo para garantizar una ventilación adecuada.
• No deben depositarse objetos como periódicos, manteles o cortinas sobre las aberturas de ventilación ya que impediría la correcta ventilación del dispositivo.
• No coloque el dispositivo cerca de fuentes de luz o calor con llama al descubierto.
• Coloque el dispositivo en un lugar seguro para evitar posibles caídas que pudieran ocasionar lesiones físicas o dañar el producto.
• No realice la instalación cerca de fuentes de calor como radiadores, calentadores, estufas u otros aparatos (incluidos amplificadores) que generen calor.
• No anule, bajo ninguna circunstancia, las prestaciones de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. La clavija ancha representa su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, encargue a un electricista la sustitución de la toma de corriente antigua.
• Utilice el dispositivo conectándolo exclusivamente a la toma de salida de audio de bajo nivel del ordenador o de un dispositivo de audio.
• Evite que el cable de alimentación quede expuesto a pisadas o excesivamente doblado, especialmente cerca de la clavija, puntos de conexión y el punto desde el que sale del dispositivo.
• Utilice únicamente adaptadores o accesorios específicamente recomendados por el fabricante.
• Desenchufe este dispositivo durante tormentas eléctricas o si no va a utilizarlo durante periodos de tiempo prolongados.
• Asigne las posibles operaciones de mantenimiento y reparación a personal técnico cualificado. El dispositivo requiere servicio técnico en aquellos casos en los que haya sufrido algún desperfecto, como daños en el cable o en la clavija de alimentación, contacto con líquidos o introducción de objetos en el interior del dispositivo, exposición a lluvia o humedad excesiva, funcionamiento incorrecto o golpes o caídas.
• El dispositivo debe desconectarse de la toma de corriente mediante la colocación del conmutador de encendido/modo de espera en la posición de modo de espera y la desconexión del cable de alimentación de los altavoces de la toma de CA.
• La toma de pared podría estar instalada cerca del equipo, en un lugar fácilmente accesible.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE DISPOSITIVO A LA LLUVIA O HUMEDAD

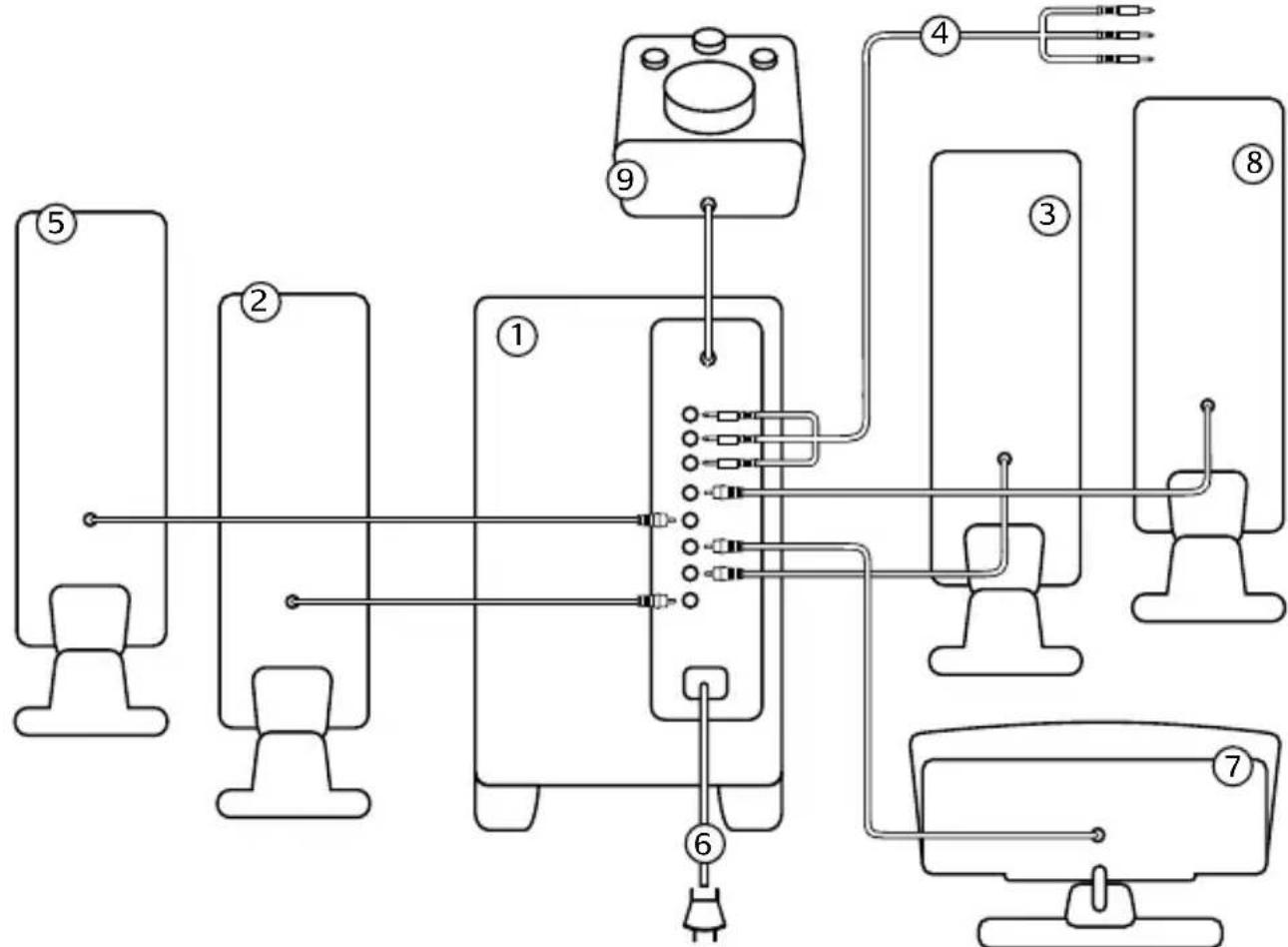

Conexión del sistema de bocinas Logitech X-540

Gracias por la compra del Sistema de bocinas X-540 de Logitech. Las bocinas X-540 son fáciles de instalar y de usar, y producen un sonido de gran calidad. Para obtener más información sobre productos Logitech, o para consultas sobre las bocinas X-540, visite nuestra página web: www.logitech.com.

1. Subwoofer
2. Bocina posterior - clavija blanca
3. Bocina posterior izquierda - clavija negra
4. Cable de entrada de audio a la PC—clavijas verde, negra y naranja
5. Bocina frontal derecha - clavija roja
6. Cable de alimentación
7. Bocina frontal central - clavija naranja
8. Bocina frontal izquierda - clavija amarilla
9. Control remoto con cable

Conexión del sistema de bocinas Logitech® X-540

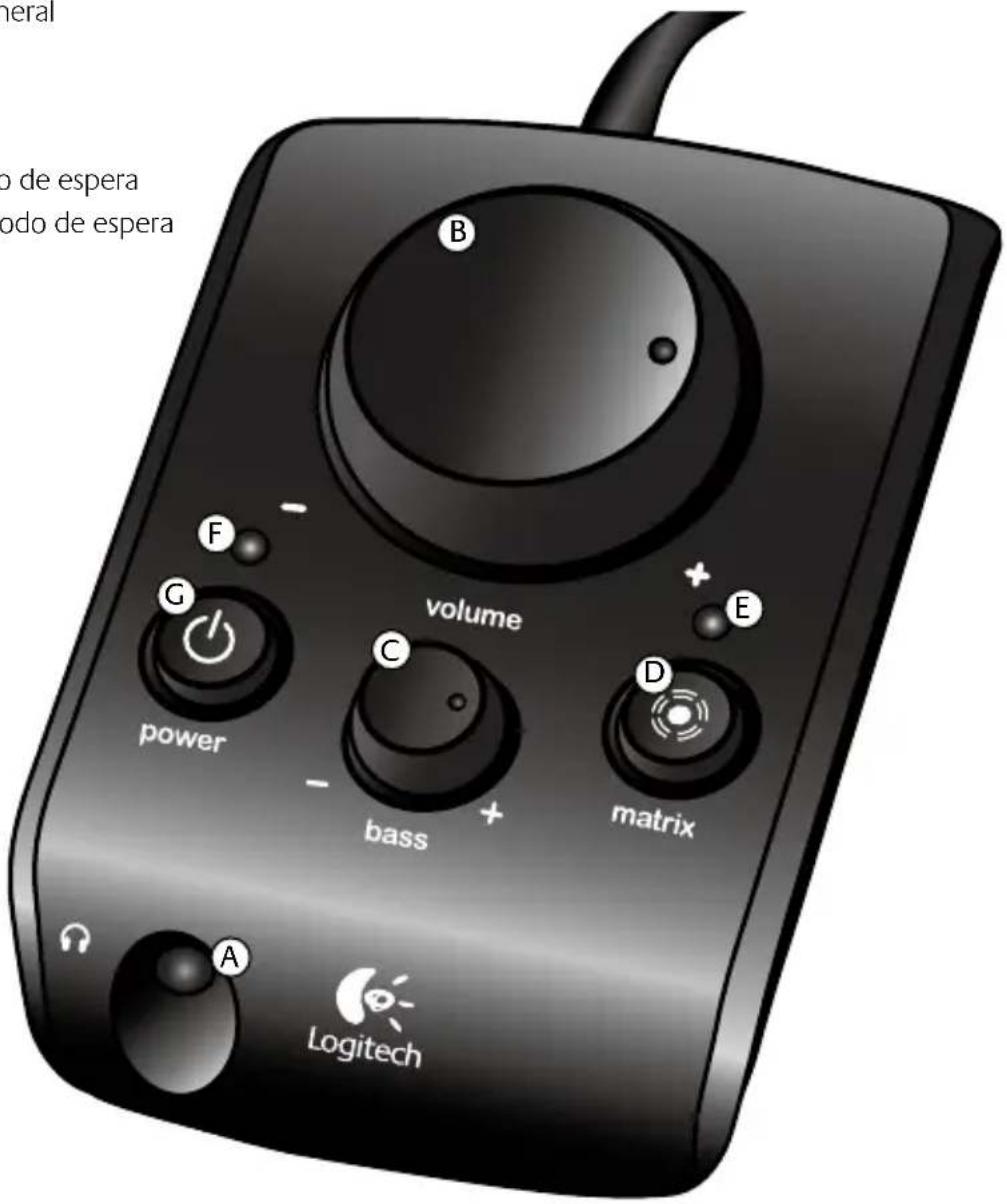

A. Toma de audífonos B. Control de volumen general C. Control de graves D. Botón de modo Matrix E. Luz de modo Matrix F. Luz de encendido/modo de espera G. Botón de encendido/modo de espera

Instalación de las bocinas Logitech X-540

Importante: para su propia seguridad, conecte los diversos componentes del sistema antes de conectarlo a una fuente de alimentación.

1. Antes de conectar los cables al subwoofer, coloque las dos bocinas satélite frontales una a cada lado del monitor de la computadora y, aproximadamente, a la misma distancia entre ellas que respecto al oyente. Oriéntelas dirigidas al oyente. Coloque el control remoto con cable en un lugar fácilmente accesible. Coloque las bocinas satélite posteriores izquierda y derecha detrás del oyente y a la misma distancia entre ellas que las bocinas frontales. Coloque la bocina del canal frontal central encima del monitor o en el escritorio, entre el monitor y el teclado. Para obtener la mejor calidad de sonido, coloque el subwoofer en el suelo debajo del escritorio. El subwoofer necesita un espacio de al menos 15 cm para una ventilación adecuada.
2. Introduzca las clavijas identificadas por colores de cada bocina satélite en las tomas correspondientes de la parte posterior del subwoofer.
3. A. Si tiene una PC y:
4. Una tarjeta de sonido de 6, 7 u 8 canales (5.1, 6.1 o 7.1): conecte las clavijas de color del cable de entrada de audio a las correspondientes tomas de calidad de la tarjeta de sonido.
5. Si las tomas de las tarjetas de sonido no están identificadas por colores, conecte la entrada de audio de este modo:
6. verde a frontal izquierda/derecha (o 1)
7. negra a posterior izquierda/derecha (o 2)
8. naranja a central/sub (o 3)
9. Una tarjeta de sonido de 4 canales: conecte la clavija verde del cable de entrada de audio a la toma frontal de la tarjeta de sonido y la clavija negra a la toma posterior de la tarjeta de sonido. No use la clavija naranja.
10. Una tarjeta de sonido de 2 canales: conecte la clavija verde del cable de entrada de audio a la toma de salida de línea de la tarjeta de sonido. No use las clavijas naranja o negra. Con una tarjeta de sonido de dos canales, no oirá sonido por las bocinas posteriores a menos que active el modo Matrix.

B. Si tiene una consola de videojuegos:

• Conecte la clavija verde del cable de entrada de audio a la toma verde del adaptador de consola de videojuegos.
• Conecte los cables de audio RCA rojo y blanco de la consola de videojuegos a las tomas de audio RCA del cable adaptador para videojuegos.
• Active el modo Matrix para obtener sonido envolvente con su consola de videojuegos.

1. Conecte el cable de alimentación del subwoofer a una toma de corriente.

Disfrute de las bocinas Logitech X-540.

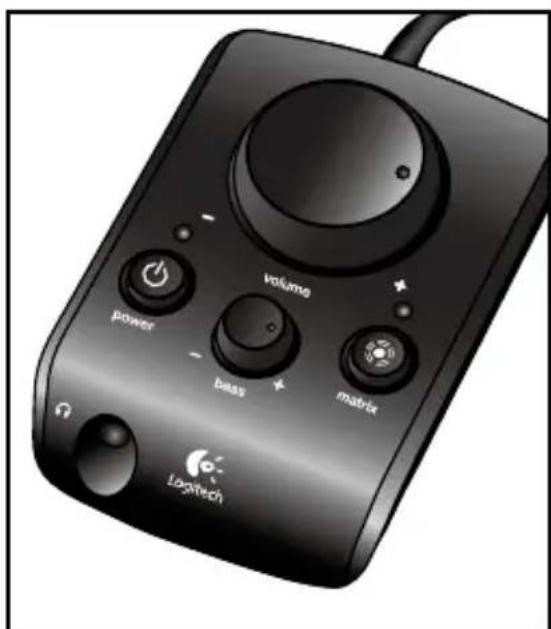

Puede acceder a estos controles en el control remoto con cable:

Encendido

Cambio entre espera y encendido.

Volumen

Ajusta el volumen de todo el sistema.

Graves

Ajusta el volumen del subwoofer (nivel de graves).

Matrix

Activa el modo Matrix. Use este botón para obtener sonido envolvente 5.1 procedente de fuentes estéreo de dos canales y consolas de videojuegos.

Toma de audífonos

Si se utilizan audífonos con el Sistema X-540, las bocinas se silenciarán automáticamente para uso privado. La tarjeta de sonido de la computadora controla el volumen de los audífonos.

Dolby® Digital

Las bocinas X-540 admiten sonido Dolby® Digital en el PC si la tarjeta de sonido de 6 canales, o más, o el software de DVD pueda decodificar una banda sonora con Dolby® Digital.

Montaje de las bocinas X-540 de Logitech

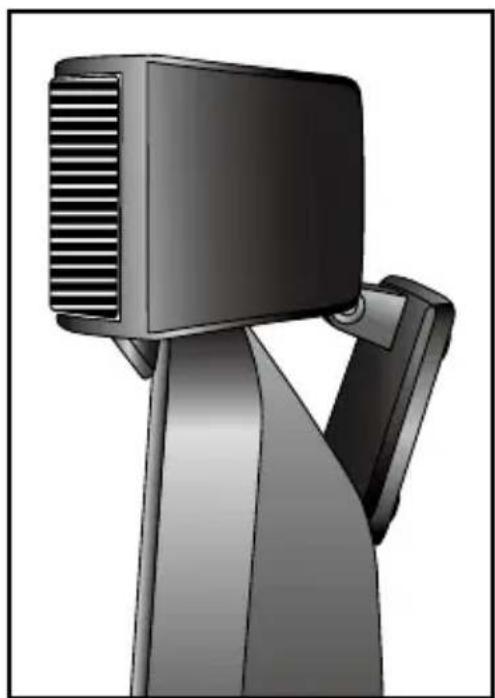

En un monitor LCD plano

La bocina de canal central se puede montar sobre un monitor LCD plano. Incline hacia atrás la base del canal central y asegúrese de que la pestaña longitudinal bajo la parte delantera de las bocinas hace contacto con la parte delantera del monitor LCD. A continuación, incline la base hasta que haga contacto con la parte trasera del monitor LCD y apriete el tornillo para fijarla correctamente.

Instalación y funcionamiento

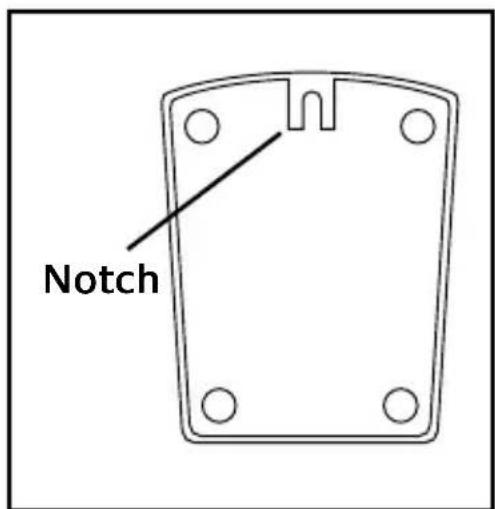

Sobre la pared

Las bocinas Logitech® X-540 pueden montarse en la pared. Gire la base de la bocina satélite para lograr la posición deseada y utilice la hendidura para colgar la bocina con una sujeción adecuada. Si es preciso, apriete el tornillo situado en la parte inferior de la base.

Especificaciones

• Potencia RMS total: 70 vatios reales (RMS)

Bocinas satélite: 45 vatios reales (RMS) (2 x 7,4 W frontales; 15,4 W central; 2 x 7,4 W posteriores)

Subwoofer: 25 vatios reales (RMS)

• Potencia de cresta total: 140 vatios
• Respuesta de frecuencia: 40 Hz - 20 kHz Transductores:

Bocinas satélite: 2 transductores de 5 cm por bocina

Subwoofer: Transductor con puerto de 13,5 cm

• Dimensiones de las bocinas (Al x An x Pr):

Bocinas satélite: 21,3 cm x 8,1 cm x 12,7 cm

Canal central: 19,8 cm x 12,1 cm x 9,5 cm

Subwoofer: 28,6 cm x 16,5 cm x 24,8 cm

Garantía limitada

Logitech garantiza la ausencia de anomalías importantes en lo referente a los materiales y fabricación de todos los productos de hardware suministrados con este documento durante un período de dos (2) años a partir de la fecha de adquisición del producto. La garantía limitada de Logitech es intransferible y protege exclusivamente al comprador original. Esta garantía otorga al usuario derechos legales específicos; puede que posea otros derechos que varían de acuerdo con la legislación local.

Indemnización. La responsabilidad total de Logitech y la única indemnización a la que el usuario tendrá derecho en caso de incumplimiento de la garantía consistirá, a discreción de Logitech, en: (a) la reparación o sustitución del hardware, siempre y cuando este se devuelva al punto de venta, o cualquier otro lugar que Logitech indique, junto con una copia del recibo de compra, o (b) el reembolso del importe abonado. Los productos de hardware suministrados para reemplazar al producto original tendrán una garantía equivalente al período restante de la garantía original o a un período de treinta (30) días, prevaleciendo el período más largo. Estas disposiciones carecen de validez en aquellos casos en los que el hardware haya resultado dañado como consecuencia de un accidente o el uso indebido o incorrecto del producto, o a reparaciones, modificaciones o montajes no autorizados. En caso de que Logitech lo solicite, debe demostrar la fecha de compra original del hardware mediante un comprobante de compra fechado o de un recibo detallado y fechado.

Renuncia de garantía. Las garantías detalladas en el presente contrato sustituyen a todas las demás garantías. Logitech y sus proveedores rechazan expresamente el resto de garantías, incluidas, pero sin limitarse a, las garantías implícitas de comercialización y adecuación para un uso específico, y la garantía de no infracción de los derechos de terceros respecto al hardware. Ningún distribuidor, representante o empleado de Logitech está autorizado a aplicar modificaciones, ampliaciones o adiciones a esta garantía. Dado que en algunas jurisdicciones no se permiten las limitaciones de duración de una garantía, puede que las restricciones expuestas arriba no le sean aplicables.

Limitación de responsabilidad. En ningún caso se considerará a Logitech ni a sus proveedores responsables de ningún costo incurrido durante el abastecimiento o sustitución de productos o servicios, ni por la pérdida de beneficios, información ni datos, ni por ningún otro daño especial, indirecto, resultante o fortuito derivado en cualquier forma de la venta, el uso o la imposibilidad de uso de un producto o servicio de Logitech, incluso cuando se haya notificado a Logitech la posibilidad de tales daños. La responsabilidad de LOGITECH Y SUS PROVEEDORES se limitará, en todos los casos, al importe real abonado por los productos o SERVICIOS EN CUESTIÓN. Dado que en algunas jurisdicciones no se permiten las exclusiones o limitaciones de responsabilidad por daños resultantes o fortuitos, puede ser que las limitaciones expuestas arriba no le sean aplicables. Así, la limitación anterior carecerá de validez en el caso de lesiones personales, en las que y en la medida en que la ley vigente exija tal responsabilidad.
