Type d'appareil	Thermostat électronique
Installation	Murale
Contrôle	Commande électronique
Utilisation	Pour ventilo-convecteurs
Réglage	Manuel par bouton rotatif
Fonctions	Marche/Arrêt, Auto
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Normes	CE, ISO 9001
Matériau	Plastique
Couleur	Blanc
Type de montage	Fixation murale
Compatibilité	Ventilo-convecteurs standards
Affichage	Non précisé
Température réglable	Oui, par molette

FOIRE AUX QUESTIONS - PXA E Aermec

Comment régler la température de la climatisation Aermec PXA E ?

Utilisez la télécommande fournie pour sélectionner la température désirée en appuyant sur les boutons de réglage.

Que faire si la climatisation ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne avec des piles neuves.

Pourquoi la climatisation Aermec PXA E fait-elle du bruit ?

Des bruits peuvent être normaux pendant le fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est installé correctement et qu'aucun objet ne bloque les grilles de ventilation.

Comment nettoyer le filtre de la climatisation ?

Retirez le filtre de l'appareil, nettoyez-le avec de l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'air soufflé par la climatisation est chaud ?

Vérifiez que l'appareil est en mode refroidissement. Assurez-vous également que le filtre n'est pas encrassé et que les grilles d'aération ne sont pas obstruées.

La climatisation Aermec PXA E peut-elle fonctionner en mode chauffage ?

Oui, si votre modèle est équipé d'une fonction de chauffage, vous pouvez le régler en mode chauffage via la télécommande.

Comment programmer la minuterie de la climatisation ?

Utilisez la fonction de minuterie sur la télécommande pour régler l'heure d'allumage et d'extinction de l'appareil selon vos besoins.

Quelle est la fréquence de maintenance recommandée pour l'Aermec PXA E ?

Il est recommandé de faire une maintenance annuelle par un professionnel pour garantir un fonctionnement optimal de l'appareil.

Comment réinitialiser la climatisation Aermec PXA E ?

Pour réinitialiser l'appareil, éteignez-le, débranchez-le, puis rebranchez-le après quelques minutes.

MODE D'EMPLOI PXA E Aermec

Les thermostats de régulation PXA E sont des panneaux de commande pour ventilo-convecteurs, pour installation murale. Ils contrôlent le fonctionnement du ventilo-convecteur en fonction de la modalité établie, de la température ambiante et de la température de l'eau dans le circuit pour conserver la température ambiante programmée. Les panneaux doivent être montés au mur ; ils doivent être utilisés sur des équipements à 4 tuyaux ou à 2 tuyaux plus épurateur.

PLASMACLUSTER, avec la possibilité de raccorder deux vannes de type On - Off d’étranglement de l’eau des batteries ou bien une vanne et un épurationd’air PLASMACLUSTER.

Chaque panneau de commande ne peut contrôler qu'un seul ventilo-convecteur.

Le panneau de commande se compose uniquement de circuits électriques connectés à la tension de réseau de 230V ; toutes les entrées pour les sondes et les commandes doivent donc être isolées par rapport à cette tension.

Les servocommandes des vannes doivent être dimensionnées lesssaussipour 230V.

PXA est conforme aux directives 73/23 (EN 60730-1, EN 60730-2-9, EN 60335-1) et compatibilité électromagnétique 89/336 (EN 61000-4-1, EN 55011, 55022, 55014).

Le panneau ne peut être ouvert et installé que par du personnel spécialisé.

Couper la tension d'alimentation avant de démonter le couvercle du panneau de commande. Tout contact avec les composants sous tension peut provoquer une secousse.

Electrique très dangereuse. Cet avertissement concerne également la programmation des contacts sur les interrupteurs Sw1 et Sw2.

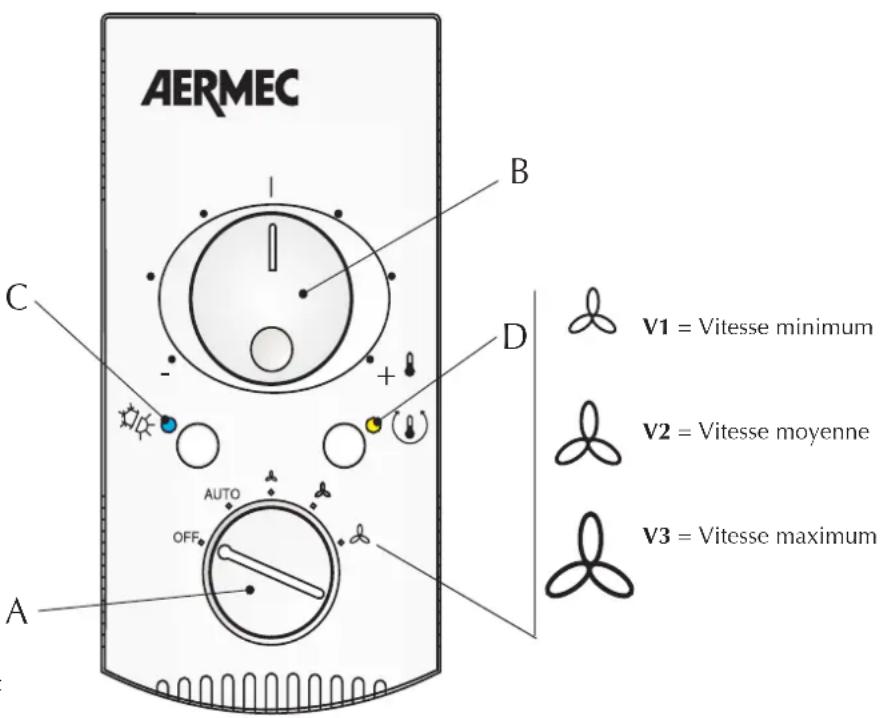

Le panneau comprend : (A) sélecteur allumé-éteint et vitesse de ventilation ; (B) sélecteur de la température ; - (C) voyant bleu / rouge / fuchsia, mode de fonctionnement (Froid / Chaud / Antigel / Autotest) - (D) voyant jaune, fonctionnement du ventilo-convecteur, Autotest.

Fonctionnalite

Le thermostat permet de conserver la temperature ambience programmée sur le selecteur (B).

Frost Protection, avec sélecteur (A) en position OFF, empêche la température des pièces non habitées pendant de longues périodes de descendre en dessous de 7°C car cette température les rendrait difficiles à réchauffer au moment de l'utilisation. Si le ventiloconvecteur est alimenté avec de l'eau chaude, il se mettra en marche en modalité AUTO jusqu'au moment où la température ambiante atteindra 9°C.

La fonction Frost Protection doit être programmée par l'installateur.

All Off, sélecteur (A) en position OFF, le sélecteur est complètement.

Ventilation

Dans les installations à 2 tuyaux, le thermostat permet d'activer la ventilation à chaud seulement si la température de l'eau dépasse 39°C (programmable en phase d'installation) ; de la même manière, la ventilation dans le fonctionnement à froid n'est activée que si la température de l'eau est inférieure à 17°C ou bien 22°C (programmable en phase d'installation).

La ventilation est retardée par rapport aux commandes de démarrage et d'extinction.

Les fonctions décrites d'un côté permettent d'éviter toute ventilation froide non voulue et de l'autre l'extinction et l'allumage automatique de tous les terminaux en fonction de la température de l'eau.

La modalité de ventilation se programme sur le sélecteur (A).

Modalité manuelle (sélecteur en position V1, V2, V3) le ventilateur utilise des cycles d'On-Off sur la vitesse sélectionnée.

Modalité automatique (selecteur en position AUTO) la vitesse de ventilation est commandée par le microprocesseur PXA.

Le retard entre l'ouverture et la fermeture de la vanne eau chaude et allumage ou extinction de la ventilation peut durer jusqu'à 2'40''.

CHANGE OVER automatique côté air

Le contrôle permet d'établir automatiquement le mode de fonctionnement du ventilo-convecteur à Chaud ou bien à Froid.

• Dans les installations à 2 tuyaux sans vannes ou avec la sonde en de la vanne,
• Dans les installations à 4 tuyaux sans vannes ou avec la sonde en amont de la vanne le changement du mode de fonctionnement est déterminé par la température de l'eau circulant dans l'installation si celle-ci a une valeur qui depasse le seuil d'activation. Si la température de l'eau circulante est inférieure au seuil de désactivation le changement du mode de fonctionnement est déterminé par la différence entre la temperature relevante dans le milieu et la temperature programmée.
• Dans les installations à 2 tuyaux sans sonde en amont de la température de l'eau le changement du mode de fonctionnement est déterminé par la différence entre la température relevée dans le milieu et la température programmes.

Commandes

Pour allumer les ventilo-convecteurs FCX U - FCS U - Omnia HL S / SM - Omnia UL S / MS, il faut d'abord ouvrir les ailettes.

Sélecteur de la vitesse (a)

OFF Commande d'extinction. L'état d'arrêt peut être de deux types, Frost Protection ou bien All Off (demander à l'installateur quelle est la configuration programmée).

All Off: Le ventilo-convecteur est éteint.

Frost Protection: Le ventilo-convecteur reste éteint mais il peut repartir en modalité chaud si la température ambience devient inférieure à 7°C (la chaudière doit être allumée).

Le thermostat maintient la température programmée en changeant la vitesse du ventilateur en Mode Automatique.

Le thermostat maintient la temperature programmée en utilisant respectivement la vitesse minimum, moyenne et maximum du ventilateur.

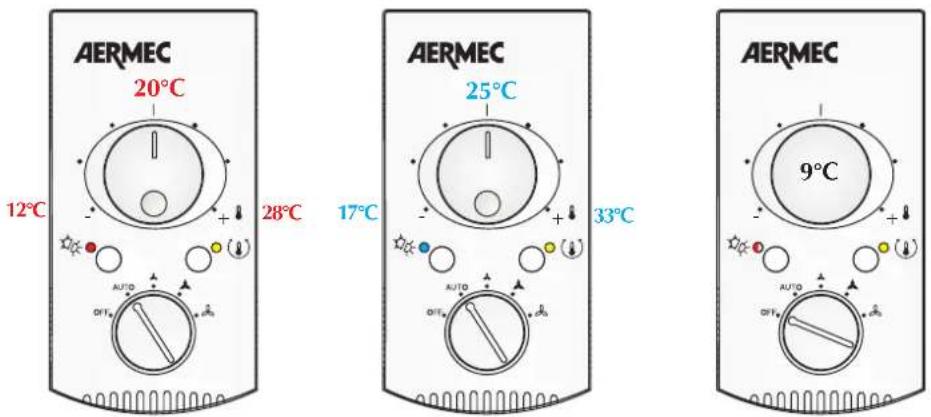

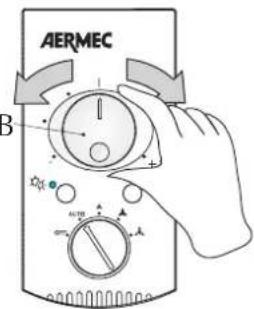

Sélecteur de la température (b)

Permet de programmer la température désirée. La température correspond au sélecteur programme dans la position centrale, elle dépend du mode de fonctionnement programmé (Chauffage 20°C, Refroidissement 25°C).

Les différences de température maximum et minimum par rapport à la position centrale sont +8°C et -8°C.

Affichages

Témoins lumineux

(C) (D)
Rouge	Bleu Fuch	sia Jaune	Mode de fonctionnement
○	○		○ Eteint ○
●	○	○
○	●		○ Refroidissement
□○	□	○		Stand by Chauffage (température de l'eau insuffisante)
□○	□□□	○		Stand by Chauffage en unité avec PLASMACLUSTER®(température de l'eau insuffisante)
○	□□	○	□ Stand by Refroidissement (température de l'eau trop évée)
○	□□	□□	□ Stand by Refroidissement en unité avec PLASMACLUSTER®(température de l'eau trop évée)
□○	○	○		Antigel
○○	□	□□	Autotest pour installation (combinaisons de clignotements de deux couleurs)
○	○		○ Contacten service d'assistance

Éteint - Allume = Clignotement

Programmations

Elles ne doivent être effectuées que par du personnel spécialisé en phase d'installation.

Certaines fonctions ne sont pas compatibles entre elles, c'est pour cela que des limites ont été mises aux configurations des Dip-Switches.

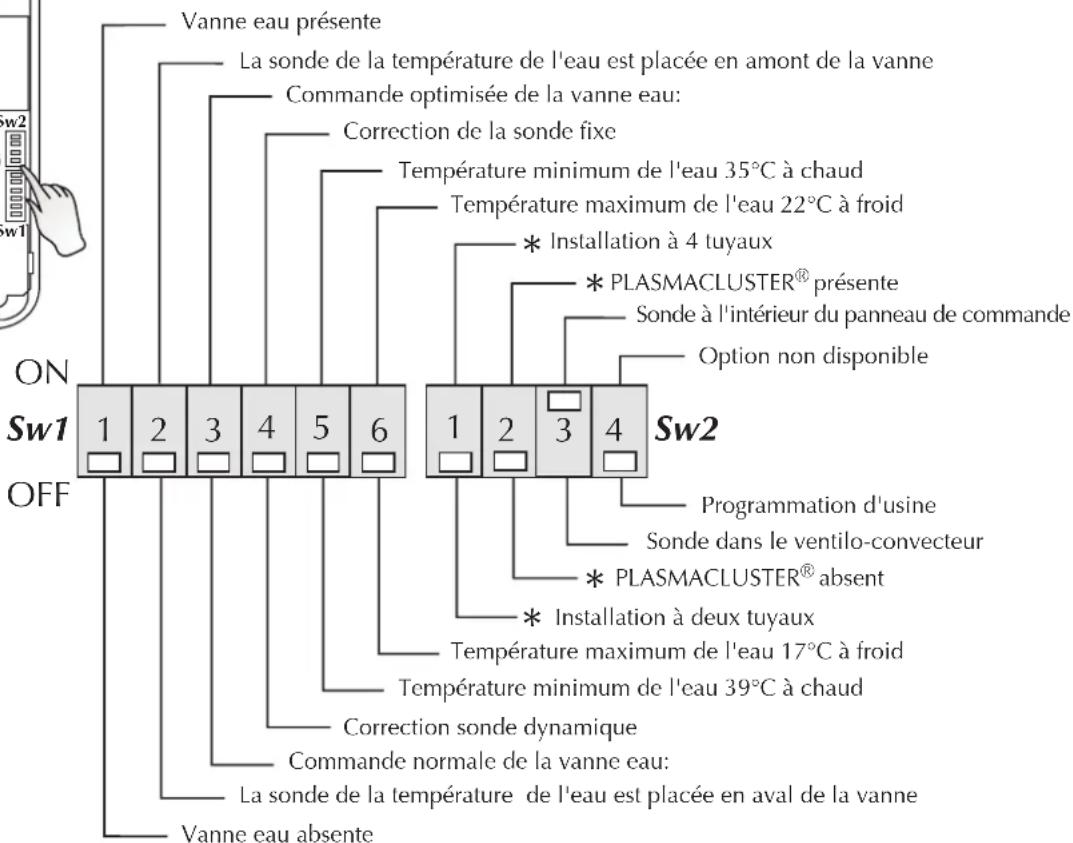

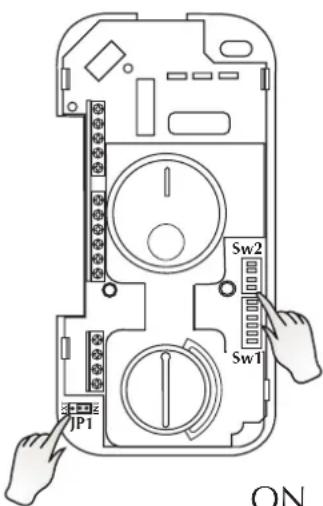

Avec les Dip-Switches à l'intérieur du thermostat on obtiendra les fonctionnalités suivantes:

SW1 Dip 1 (Défaut OFF)

Présence de la vanne eau:

Position de la sonde de température de l'eau:

• Sonde de température de l'eau placée en amont de la vanne, activer (ON).
• Sonde de température de l'eau placée en aval de la vanne, activer (OFF).

SW1 Dip 3 (Défaut OFF)

Commande de la vanne eau:

• Optimisée, activer (ON),

à chaud: fermeture vanne retardée par rapport à l'extinction de la ventilation;

à froid: fermeture vanne anticipée par rapport à l'extinction de la ventilation;

calculée sur la base de la température de l'eau.

SW1 Dip 5 (Défaut OFF)

Température d'activation du fonctionnement à chaud:

Réduite, activer (ON).

Température minimum de l'eau 35°C

Température minimum de l'eau 39°C

SW1 Dip 6 (Défaut OFF)

Température d'activation du fonctionnement à froid:

Réduite, activer (ON).

Température maximale de l'eau 22°C

Température maximale de l'eau 17°C

Sw2 * Dip 1 (Défaut OFF)

Sélection du type d'installation dans lequel est inséré le ventilo-convecteur:

• Installation à 4 tuyaux, activer (ON).
• Installation à 2 tuyaux, activer (OFF).

Sw2 *Dip 2 (Défaut OFF)

Présence du purificateur d'air PLASMACLUSTER®:

• Présente, activer (ON).
• Absente, activer (OFF).

Sw2 Dip 3 (Défaut ON)

Activation de la sonde de température de l'air:

• Sonde à l'intérieur du panneau de commande, activer (ON).
• Sonde dans le ventilo-convecteur activer (OFF).

Sw2 Dip 4 (Défaut OFF)

* = Dans les ventilo-convecteurs fournis de 2 vannes installés dans des installations à 4 tuyaux, il est impossible d'installer également l'épurationd'air PLASMACLUSTER.

Pour que la sonde ambience SA fonctionne correctement, contrôler si le Sw2Dip3 est bien sur ON et le cavalier en position INT.

Installation

ATTENTION : s'assurer, avant d'effectuer une quelconque intervention, que l'alimentation électrique est bien désactivée.

ATTENTION : les raccordements électriques, l'installation des ventilo-convecteurs et de leurs accessoires ne doivent être exécutés que par des personnes possédant la qualification technico-professionnelle requise pour l'habilitation à l'installation, la transformation, le développement et l'entretien des installations, et en mesure de vérifier ces derniers aux fins de la sécurité et de la fonctionnalité.

En particulier, les contrôles suivants sont requis pour les raccordements électriques :

• Mesure de la résistance d'isolement de l'installation électrique.
• Test de continuité des conducteurs de protection.

Les indications essentielles pour effectuer une installation correcte des appareils sont reportées ci-après.

Cependant, c'est à l'installateur d'effectuer toutes les opérations de perfectionnement dues aux exigences spécifiques.

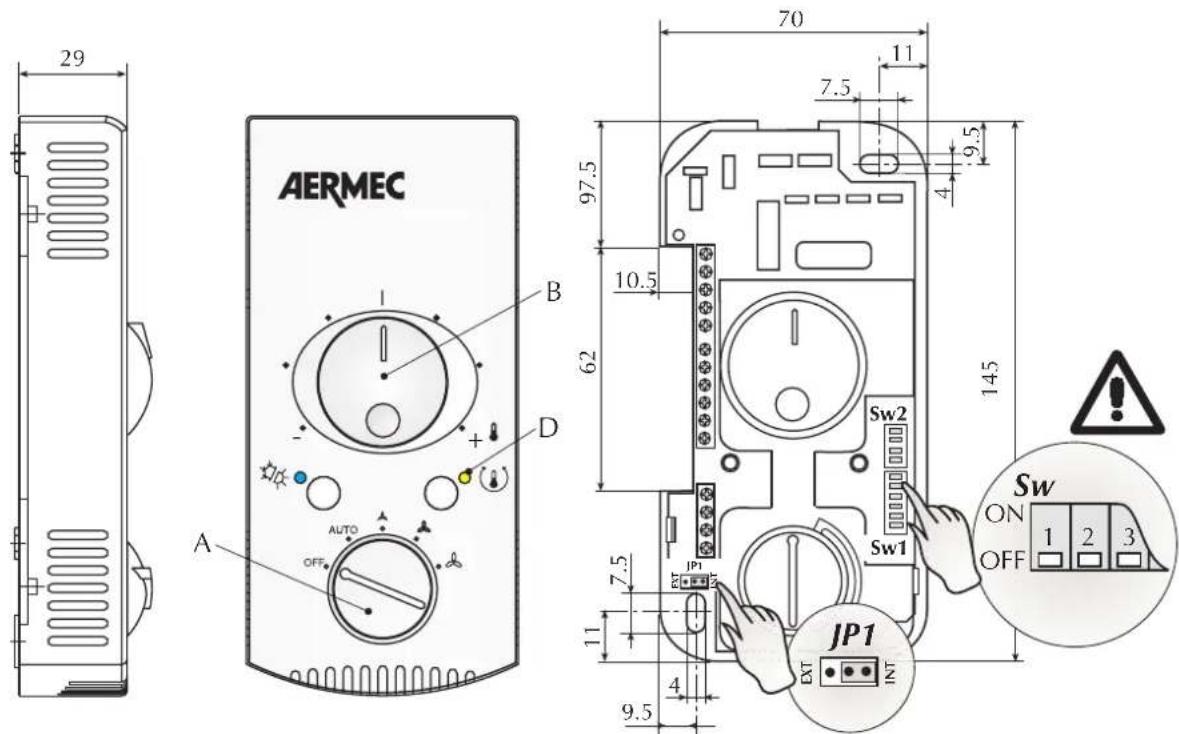

Le panneau de commande électronique PXA E doit être installé au mur.

Fixation MURALE

Il est conseillé de placer le panneau de commande à environ 1,5 mètre du sol, dans une zone reflétant la température moyenne du milieu. Éviter d’installer dans des zones où l'air est stagnant, près de portes, fenêtres, sources de chaleur, etc.

Le panneau de commande ne peut pas être monté sur une paroi métallique, à moins que cette dernière ne soit raccordée de façon permanente à la prise de terre.

Lors du choix du lieu de montage, s'assurer que la plage de température ambiantemaximale et minimale est respectée, à savoir 0÷ 45^ (< 85%) U. R. Elle doit en outre correspondre au degré de protection IP20 du panneau de commande.

Pour la fixation murale du panneau, suivre les instructions suivantes :

• desserrer la vis de fixation et enlever le revêtement;
• fixer le panneau au mur en utilisant les trous prévus à cet effet;

introduire le petit câble latéralement et le câbler en se référant aux schémas électriques;

• régler les commutateurs en suivant les instructions du manuel;
• remonter le revêtement en faisant attention aux voyants d'indication;

Les câbles de raccordement doivent être posés à l'intérieur de l'appareil de manière à ce que la vis de fixation du couvercle n'entre pas en contact avec la tension du réseau même en cas d'anomalies (fils débranchés);

blocqueravecvisdefixation.

Attention: vérifier si l'installation a été effectuée correctement; IL

Il est nécessaire d'effectuer la fonction d'Autotest pour contrôler le fonctionnement du ventilateur, des vanes et de la résistance.

Raccordement avec le ventilo-convecteur

Couper la tension au ventilo-convecteur ; enlever le revêtement (si présent) du ventilo-convecteur ;

-effectuer les raccordements électriques au bornier, comme indiqué dans les schémas des ventilo-convecteurs;

• remettre en place le revêtement ; pour les versions qui en sont équipées, raccorder à nouveau le microinterrupteur MS d'alimentation, puis remettre les vis enlevées auprès.
• compléter l'installation du ventilo-convecteur.

Si le ventilo-convecteur est équipée d'une vanne d'étranglement de l'eau, la sonde SW doit être placée en amont de cette vanne. Dans le cas contraire, l'insérer dans la batterie en la bloquant avec le système de blocage de la sonde.

Attention : la sonde possède un double isolement car elle est soumise à une tension de 230 Vac.

Pour protéger l'unité contre les courts circuits, monter un interrupteur 2A 250V (IG) sur la ligne d'alimentation.

Autotest pour installation

Il est possible d'activer une modalité d'Autotest qui permet de vérifier l'allumage de toutes les charges.

La séquence d'Autotest est la suivante:

• Sélecteur (A) en position OFF.
• Mettre le sélecteur de température (B) au milieu.
• Avec le sélecteur (A) exécuter rapidement la séquence:

AUTO-OFF-V1-OFF-V2-OFF-V3-OFF

À ce point on entre dans le mode AUTOTEST (le voyant gauche clignote avec une couleur FUCHSIA).

• avec le sélecteur (A) en position AUTO, les vannes s'il(s) est(sont) présent(s), le purificateur d'air PLASMACLUSTER®.

Le voyant jaune (D) exécute des cycles d'un clignotement.

• Avec le sélecteur (A) en position V1, la vitesse minimum V1 s'allume.

Le voyant jaune (D) exécute des cycles de 2 clignotements.

• Avec le sélecteur (A) en position V2 la vitesse moyenne V2 s'allume. Le voyant jaune (D) exécute des cycles de 3 clignotements.
• Avec le sélecteur (A) en position V3 la vitesse maximum V3 s'allume.

Le voyant jaune (D) exécute des cycles de 4 clignotements

Le panneau de commande sort de la modalité Autotest automatiquement après une minute.

Pendant l'Autotest, si le sélecteur (A) de la température est en position min., le voyant jaune (D) reste toujours allumé, alors que s'il est en position max., le voyant jaune (D) reste toujours éteint. Dans les deux cas, les charges ne sont pas testées.

Utiliser des câbles du type H05V-K ou N07V-K avec isolation 300/500 V en cas d'installation dans une conduite ou une goulotte.

Pour des installations avec câble apparent, utiliser des câbles à double isolation du type H05W-F.

Les schémas électriques peuvent être modifiés en conséquence des mises à jour. Il faut toujours référer aux schémas électriques dans les appareils.

Les données mentionnées dans ce manuel ne constituent aucun engagement de notre part. Aermec S. p. A. se réserve le droit de modifier à tout moment les données considérées nécessaires à l'amélioration du produit.
