MANUALE UTENTE PXA E Aermec

INSTALLAZIONE A PARETE

Desideriamo complimentarci con Voi per l'acquisto del pannello comandi con termostato elettronico PXA E Aermec. Realizzato con materiali di qualità superiore, nel rigoroso rispetto delle normative di sicurezza, "PXA E" è di facile utilizzo e vi accompaniesera a lungo nell'uso.

I termostati di regolazione PXA E sono pannelli comandi per ventilconvettori, per installazione a parete. Controllano il funzionamento del ventilconvettore in funzione della modalità impostata, della temperatura ambiente e della temperatura dell'acqua nel circuito per Maintainere nell'ambiente la temperatura impostata. I pannelli devono essere montati a parete; vanno utilizzati su impianti a 4 tubi o a 2 tubi più depuratore PLASMACLUSTER, con la possibilità di collegare due valvole di tipo

On - Off per l'intercettazione dell'accu di alimentazione delle batterie oppure una valvola e un depuratore d'aria PLASMACLUSTER.

Ogni pannello può controllare un solo ventilconvettore. Il pannello comandi è composto unicamente di circuiti elettrici collegati alla tensione di rete di 230V; tutti gli ingressi per le sonde e comandi devono perché essere corrispondentemente isolati per cette tensione.

I servocomandi delle valvole devono pure essere dimensionati per 230V. PXA soddisfa le direlitte Bassa Tensione 73/23 (EN 60730-1, EN 60730-2-9, EN 60335-1) e compatibilità elettromagnetica 89/336 (EN 61000-4-1, EN 55011, 55022, 55014).

Il pannello può essere aperto e installato solo da personale specializzato. Togliere la tensione d'alimentazione prima di smontare il coperchio del pannello comandi. Il contatto con i componenti sulla tensione può causare una pericolosa scossa elettrica. Questo vale in particolareanche per l'impostazione dei contatti sugli interruptatori Sw1 e Sw2.

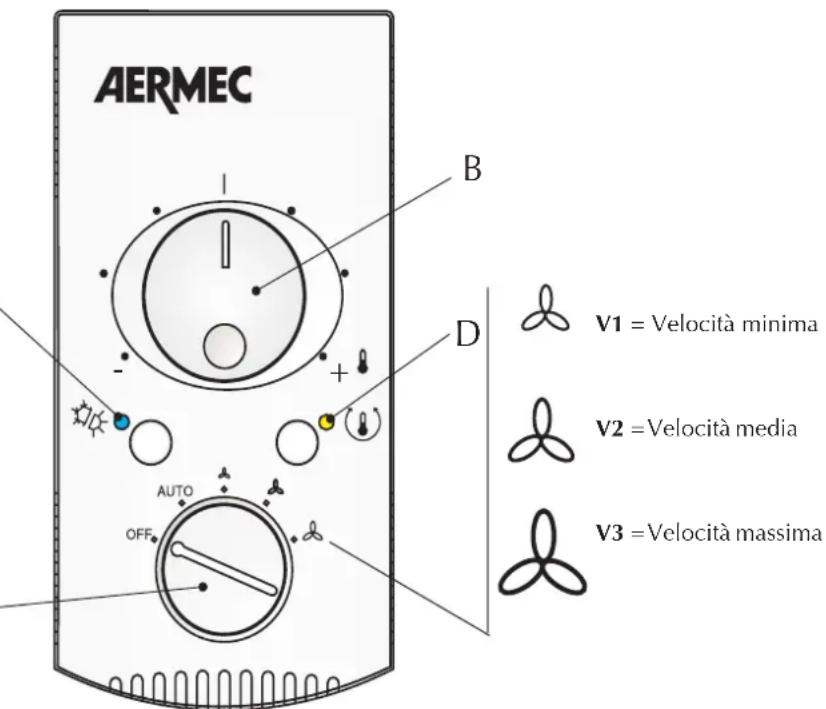

Il pannello comprende:
(A) selettore acceso-spento e velocità di ventilazione;
(B) selettore della temperatura;
- (C) led blu / rosso / fucsa, modo di funzionamento (Freddo / Caldo
/ Antigelo / Autotest)
(D) led giallo, funzionamento del ventilconvettore, Autotest.

FUNZIONALITA

Il termostato provvede a mantenere nell'ambiente la temperatura impostata sul selektore (B).

Frost Protection, con selettore (A) in posizione OFF, impedisce ai locali non abitati per lunghi periodi di scendere a temperature inferiori ai 7^ che li renderebbero difficilmente riscaldabili nel momento del riutilizzo. Il ventilcondettore, se alimentato con acqua calda, si avviare in modalità AUTO fino a quando la temperatura ambiente non raggiunge i 9^ .

La funzione Frost Protection deve essere programmata dall'installatore. All Off, selettore (A) in posizione OFF, il ventilcondettore è completingamente spento.

VENTILAZIONE

Negli impianti a 2 tubi il termostato consente di abilitare la ventilazione a caldo solo se la temperature dell'acqua supera i 35^ o 39^ (programmabile in fasa di installatione); analogamente la ventilazione nel funzionamento a freddo è abilitata soltanto se la temperature dell'acqua è minore di 17^ o 22^ (programmabile in fasa di installatione).

La ventilazione è ridardata rispetto ai comandi di avviamento e spegnimento.

Le funzioni descritte da un lato impediscono indesiderate ventilazioni fredde nel funzionamento invernale, e dall'alto consentono lo spegnimento e l'accensione automatico di tutti i terminali in funzione della temperatura dell'acqua.

La modalità di ventilazione si imposta agendo sul selettore (A).

Modalità manuale (selettore in posizione V1, V2, V3) il ventilatore utilizza dei cicli di On-Off sulla velocità selezionata.

Modalità automatica (selettore in posizione AUTO) la velocità del ventilatore è gestita dal microprocessor del PXA.

Il ritardo tra l'apertura o la chiusura della valvola acqua calda e accensione o spegnimento della ventilazione può durare fino a 2^40^

CHANGE OVER AUTOMATICO LATO ARIA

Il controlledo consente di stabilire automaticamente il modo di funzionamento del ventilconvettore a Caldo oppure a Freddo.

• Negli impianti a 2 tubienza valvole o con sonda a monte della valvola ilchio del modo di funzionamento è determinato da la temperature dell'acqua circolante nell'impianto.

• Negli impianti a 4 tubi perché valvole o con sonda a monte della valvola ilchio. Ilchio, per se l'acqua colpente e la sognia, è determinato da la temperature dell'acqua colpente e che si ha un valor che supera la soglia di abilitazione. Se la temperature dell'acqua colpente è inferioro alla soglia di disabilitazione ilchio, è determinato da la differenza tra la temperature rilevata nell'amBIENTE e la temperature impostata.

• Negli impianti a 2 tubi con sonda a Valle della valvola e in tutti gli impianti除去 sonda della temperatura dell'acqua ilchio. nel mode di funzionamento è determinato dalla differenza tra la temperature rilevata nell'ambiente e la temperatura impostata.

UTILIZZO

Comandi

Per accendere i ventilconvettori FCX U - FCS U - Omnia HL S / SM - Omnia UL S / MS, prima aprire le alette.

Italiano

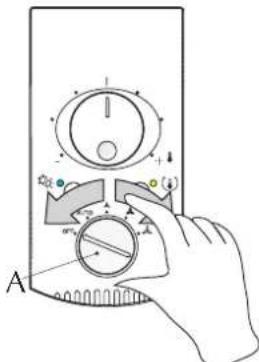

Sclettore della Velocità (A)

OFF Comando di spegnimento. Lo stato di fermo più essere di due tipi, Frost Protection oppure All Off (rivolgersi all'installatore per sapere la configurazione impostata).

All Off: Il ventilconvettore è spento.

Frost Protection: Il ventilconverttre rimane spento, ma cui ripartire in modalità caldo se la temperatura ambiente diventa inferiore a 7^ (la caldaia delve essere accesa).

AUTO Il termostato mantiene la temperatura impostata cambiando la velocità del ventilatore in Modo Automatico.

Il termostato mantiene la temperature impostata utilizzando rispettivamente la velocità minima, media e massima del ventilatore.

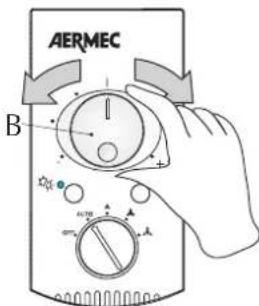

Selettore della Temperatura (B)

Consente di impostare la temperatura desiderata. La temperatura corrispondente al selettore impostato nella posizione centrale, dipende dal modo di funzionamento impostato (Riscaldamento 20^ , Raffreddamento 25^ ).

Le differenze di temperatura massima e minima rispetto alla posizione centrale sono +8^ e -8^ .

(C) (D)
Rosso	Blu Fucsa	Giallo M	odo di funzionamento
O	O	O	O	Spento
●	O	O	●	Riscaldamento
O	●	O	●	Raffrescamento
□ O	□	O		Stand by Riscaldamento (temperatura dell'acqua non sufficiente)
□ O	□	□		Stand by Riscaldamento in unità con PLASMACLUSTER®(temperatura dell'acqua non sufficiente)
O	□	□	O	Stand by Raffrescamento (temperatura dell'acqua troppo alta)
O	□	□	□	Stand by Raffrescamento in unità con PLASMACLUSTER®(temperatura dell'acqua troppo alta)
□ O	O	O		Antigelo
O	O	□	□	Autotest per installazione (combinazione di lampeggi dei due colori)
O	O	O	□	Contattare il Servizio Assistenza

= Spento
= Acceso
Lampeggio

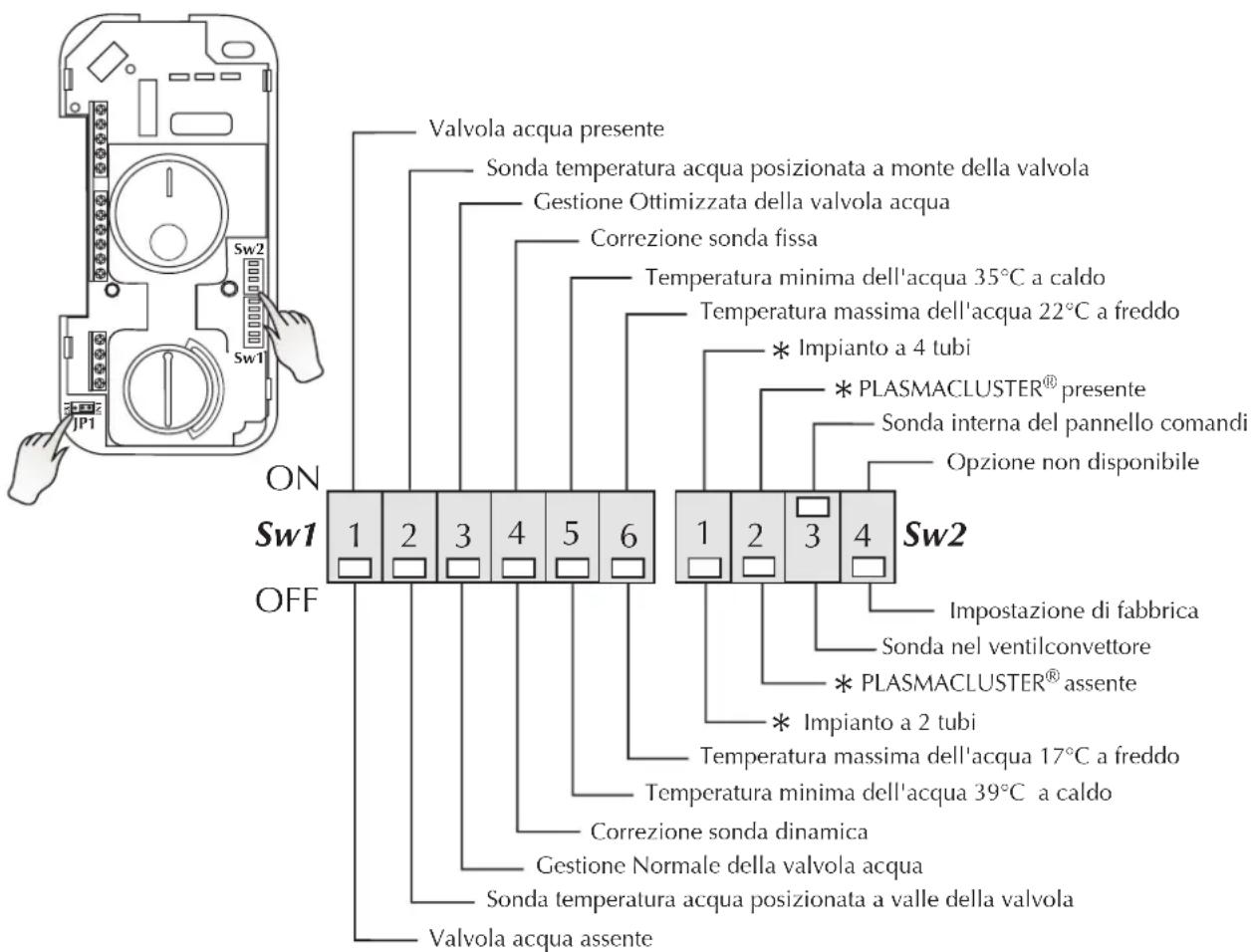

CONFIGURAIZIONE DIP SWITCH

IMPOSTAZIONI

Da eseguire in fase di installatione solo da personale specializzato.

Alcune funzioni non sono compatibili tra di loro, per quello sono stati posti dei limiti alle configurazioni dei Dip-Switch. Agendo sui Dip-Switch all'interno del termostato otterremo le seguenti funzionalità:

Sw1 Dip 1 (Default OFF)

Presenza della valvola acqua:

• Presente, impostare (ON).

• Assente, impostare (OFF).

Sw1 Dip 2 (Default OFF)

Posizione della sonda temperatura acqua:

• Sonda temperatura acqua posizionata a monte della valvola, impostare (ON).

• Sonda temperatura acqua posizionata a valle della valvola, impostare (OFF).

Sw1 Dip 3 (Default OFF)

Gestione della valvola acqua:

• Ottimizzata, impostare (ON),

a caldo: chiusura valvola ritardata rispetto allo spegnimento della ventilazione;

a freddo: chiusura valvola anticipata rispetto allo spegnimento della ventilazione.

• Normale, impostare (OFF).

Sw1 Dip 4 (Default OFF)

Correzione sonda:

• Correzione fissa, impostare (ON).

• Correzione dinamica, impostare (OFF),

calcolata sulla basa della temperatura dell'acqua.

Sw1 Dip 5 (Default OFF)

Temperatura di abilitazione del funzionamento a caldo:

• Ridotta, impostare (ON).

Temperatura minima dell'acqua 35^

• Normale, impostare (OFF).

Temperatura minima dell'acqua 39^

Sw1 Dip 6 (Default OFF)

Temperatura di abilitazione del funzionamento a freddo:

• Ridotta, impostare (ON).

Temperatura massima dell'acqua 22^

• Normale, impostare (OFF).

Temperatura massima dell'acqua 17^

Sw2 *Dip 1 (Default OFF)

Selezione del tipo di impianto in cui è inserito il ventilconvettore:

• Impianto a 4 tubi, impostare (ON).

• Impianto a 2 tubi, impostare (OFF).

Sw2 *Dip 2 (Default OFF)

Presenza del purificatore d'aria PLASMACLUSTER®:

• Presente, impostare (ON).

• Assente, impostare (OFF).

Sw2 Dip 3 (Default ON)

Abilitazione sonda temperatura aria:

• Sonda interna del pannello comandi, impostare (ON).

• Sonda nel ventilconvettore, impostare (OFF).

Sw2 Dip 4 (Default OFF)

Opzione non disponibile

NOTE:

^* = Nei ventilconvettori dotati di 2 valvole installati in impianti a 4 tubi non e consentita anche l'installazione del depuratore d'aria PLASMACLUSTER®.
Per un corretto funzionamento della sonda ambiente SA verificare che il Sw2Dip3 sia in posizione ON ed il jumper in posizione INT.

INSTALLAZIONE

ATTENZIONE: prima di effettuare qualsiasi intervento, assicurarsi che l'alimentazione elettrica sa disinerita.

ATTENZIONE: i collegamenti elettrici, l'installazione dei ventilconvettori e dei loro accessori devono essere eseguiti solo da soggetti in possesso dei requisiti tecnico-professionali di abilitazione all'inistaltazione, alla trasformazione, all'ampliamo e alla manutenzione degli impianti ed in grado di verificare gli stessi ai fini della sicurezza e della funazionalità.

In particolare per i collegamenti elettrici si richiedono le verifiche relative a:

• Misura della resistenza di isolamento dell'impianto elettrico.

• Prova della continuità dei conduttori di protezione.

Vengono qui riportate leindicazioni essenziali per una corretta installazione delle apparecchiature.

Si lascia comunque all'esperienza dell'installatore il perfezionamento di tutte le operazioni a seconda delle esigenze specifiche.

Il pannello comandi clettronico PXA E delve essere installato a parete.

FISSAGGIO A PARETE

Si consiglia di posizionare il pannello comandi a circa 1,5 metri dal pavimento, in una zona che rispecchi la temperature media dell'ambiente. Evitare quindi l'installazione in zone con ristagno d'aria, in vicinanza di porte, finestre, sorgenti di calore, ecc.

Il pannello comandi non può essere montato su una parete metallica, salvo che esta si collegata alla presa di terra in modo permanente. Il luogo di montaggio deve essere scelto in modo che il limite di temperatura ambiente massimo e minimo venga rispetto 0÷ 45^ (< 85%) U.R.); inoltre deve corrispondere al grado di protezione IP20 del pannello comandi.

Per il fissaggio a parete del pannello comandi, procedere come segue: - allentare la vite di fissaggio ed estrre r'involutro di copertura;

• fissare a parete il pannello utilizzando gli apposti fori;

• introdurre lateralmente il cavetto ed eseguire il cablaggio con riferimentoagli schemi elettrici;

• esquire il settaggio degli swich come indicato nel manuale;

• rimontare l'involucro di copertura prestando attenzione ai led di individazione;

• i cavi di collegamento devono essere posati all'interno dell'apparecchio in modo tale che la vite di fissaggio del coperchio non possa entrare in contatto con la tensione di reteanche in caso di anomalie (fili scollegati);

-bloccare con la vite di fissaggio.

Attenzione: verificare se l'installazione è stata eseguita in modo corretto. É necessario esguire la funzione Autotest per accertare il funzionamento del ventilatore, delle valvole e della resistenza.

• Togliere tensione al ventilconvettore;

• togliere il mantello (se presente) del ventilconvettore;

• eseguire i collegamenti eletrici alla morsettiera, come indicate negli schemi dei ventilconvettori;

• riposizione il mantello di copertura; per le versioni che ne sono dotate, ricollegare il microinterrotturò MS di alimentazione, quando fissare le viti precedentemente tolte;

• completare l'installatione del ventilconvettore.

Se il ventilconvettore è provvisto di valvola di intercettazione dell'acqua, la sonda SW dev'essere posizionata a monte della valvola stessa. In caso contrario,inserirla nella batteria bloccandola con il ferma sonda.

Attenzione: la sonda è dotata di doppio isolamento perché è sostoposta ad una tensione di 230Vac.

Per proteggere l'unità contro i cortocircuiti, montare sulla linea di alimentazione un interrutlore magnetotermico 2A 250V (IG).

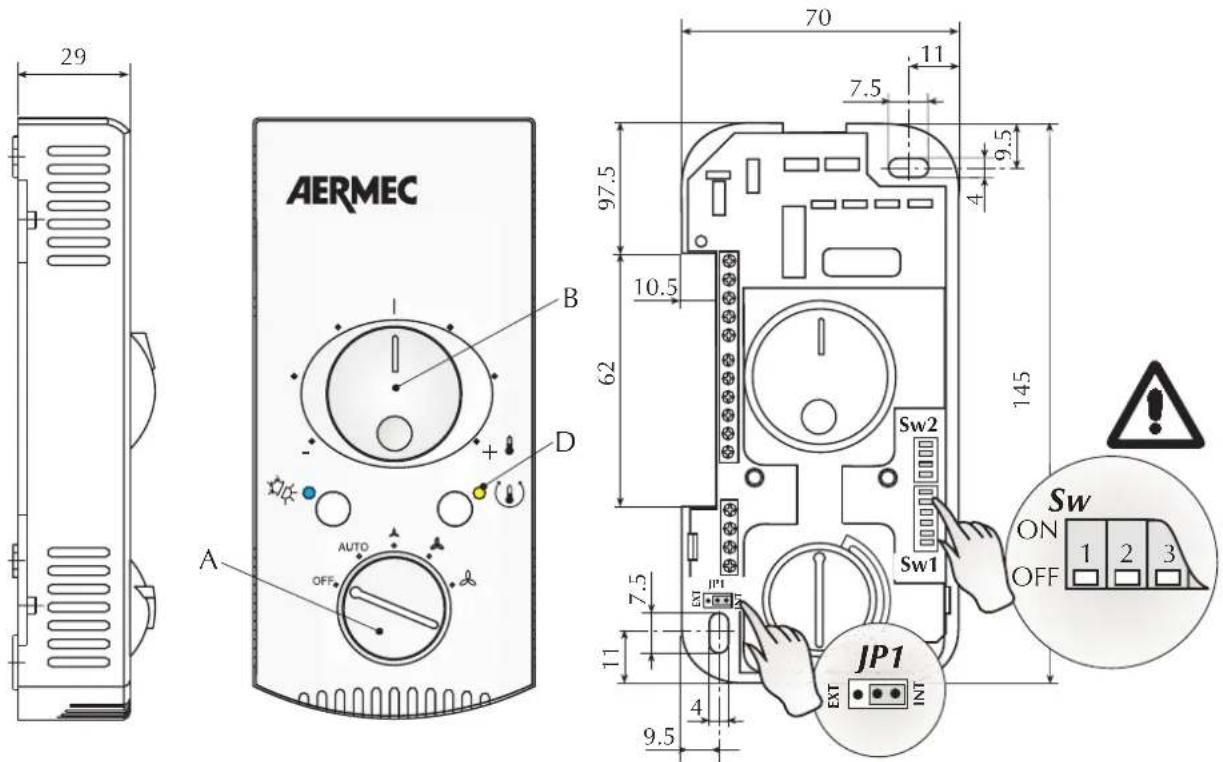

AUTOTEST PER INSTALLAZIONE

E' possible attivare una modalità di Autotest che consente di verificare l'accensione di tutti i carichi.

La sequenza di Autotest è la segunte:

• Selettore (A) in posizione OFF

• Posizionare il selectrto di temperatura (B) in posizione centrale.

• Con il selettore (A) eseguire velocimento la sequenza:

AUTO-OFF-V1-OFF-V2-OFF-V3-OFF

A Anything pinto si entra nel modo AUTOTEST (il led sinistro lampeggia di colore FUCSIA).

• Con il selettore (A) in posizione AUTO si accendono le valvole o se presente, il purificatore d'aria PLASMACLUSTER.

II led giallo (D) esegue cicli di 1 lampeggio.

• Con il selettore (A) in posizione V1 si accende la velocità minima V1. Il led giallo (D) esgue cicli di 2 lampeghi.

• Con il selettore (A) in posizione V2 si accende la velocità media V2. Il led giallo (D) esgue cici di 3 lampeghi.

• Con il selettore (A) in posizione V3 si accende la velocità massima V3. Il led giallo (D) esgue cicli di 4 lampeggi.

Il pannello comandi esce alla modalità Autotest automaticamente.
dopo un minuto.

Durante l'Autotest se il selettore (A) della temperatura è in posizione min. il led giallo (D) rimane sempre acceso nelle segre in posizione max. il led giallo (D) rimanc sempre spento, in entrambi i casi i carichi non sono testati.

Option non dispensable

NOTE:

Usare cavi tipo H05V-K oppure N07V-K con isolamento 300/500 V se incassato in tubo o canalina.

Per installazioni con cavo in vista usare cavi condoppio isolamento di tipo H05W-F.

CHARACTERISTIQUES DES CABLES DE RACCORDEMENT

Gli schemi elettrici sono soggetti ad aggiornamento; è opportunofare riferimento allo schemia elettrico allegato all'appareccchio.

I dati tecnici riportati nella presente documentazione non sono impegnativi.

AERMEC S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto.
