MODE D'EMPLOI NXW Aermec
Pompe à chaleur à condensation par eau
MANUEL D'UTILISATION
AERMEC
COMPANY QUALITY SYSTEM
ISO 9001:2000 - Cert. n° 0128/5
AERMEC S.P.A.
C €
NXW
FR
INXWUI - 4437800_00 - 1005
Interface utilisateur....3
Structure et navigation menu....4
Procédures opérationnelles d'utilisation ....5
Menu PRINCIPAL....6
Paramètres QUICK - MENU 7
Informations sur le circuit frigorifique....7
Configurations générales de réglage....7
Paramètres MENU ON/OFF 8
Mise en marche ou arrêt de l'unité depuis le panneau PGD1 8
Paramètres MENU POINT DE CONSIGNE 9
Configuration du point de consigne de travail pour le mode REFROIDISSEMENT....9
Configuration des points de consigne de travail pour le mode CHAUFFAGE....9

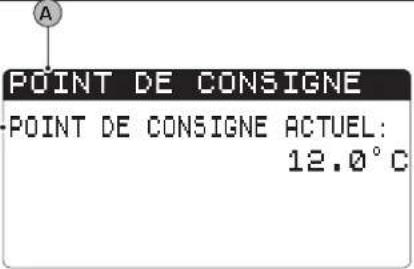

Affichage du point de consigne actuellement en usage....9

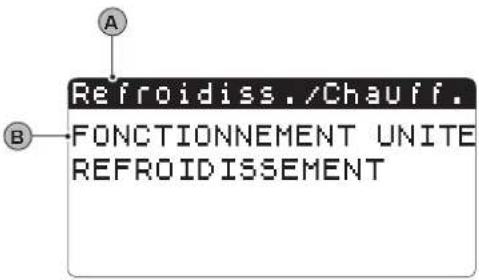

Paramètres MENU REFROIDIS. / CHAUFF....9
Configuration des modes de fonctionnement....10

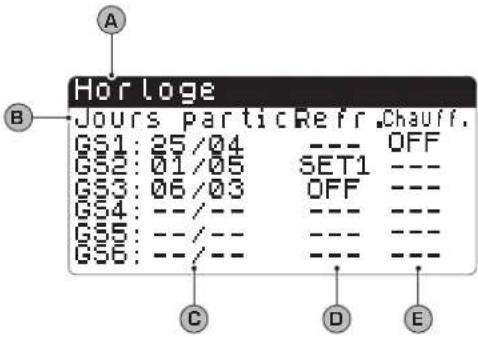

Paramètres MENU HORLOGE/TRANCHES....10

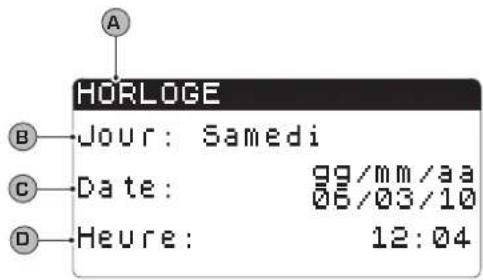

Configuration de la date et de l'heure du système....11

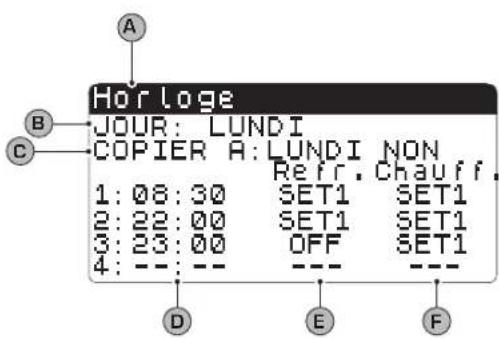

Configuration des tranches horaires JOURNALIERES....11

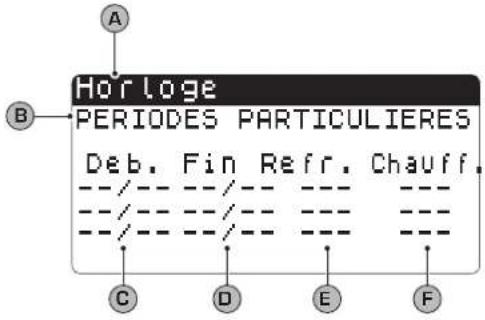

Configuration des PERIODES PARTICULIERES....12

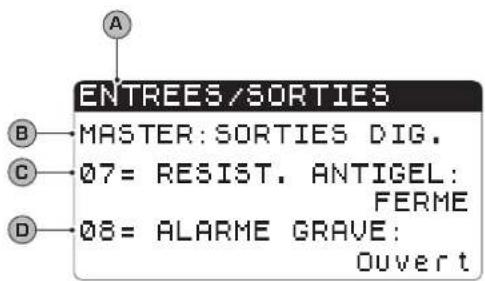

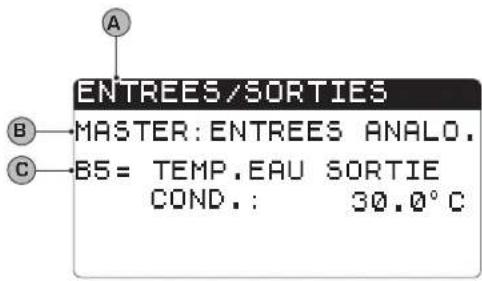

Paramètres MENU ENTREES / SORTIES 13
Configurations des JOURS PARTICULIERS....12

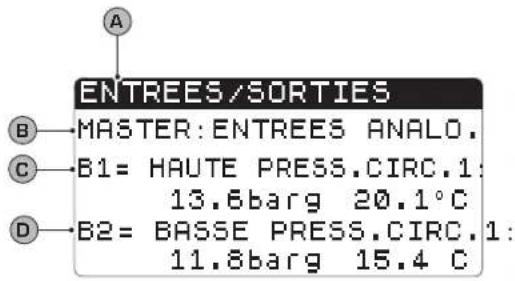

Entrées analogiques Transducteurs HAUTE/BASSE pression....13

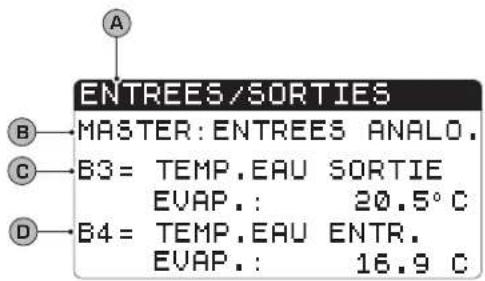

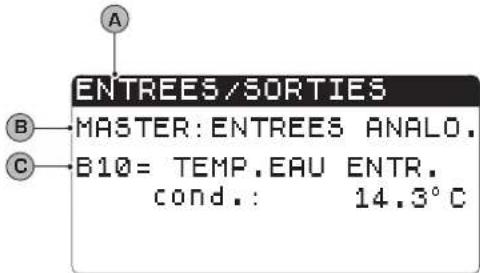

Entrées analogiques Température IN/OUT évaporateur 13
Entrées analogiques Température SORTIE condenseur....13
Entrées analogiques Température ENTREE condenseur....14

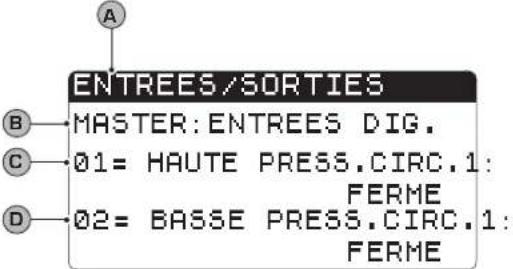

Entrées digitales état pressosats HAUTE/BASSE pression....14

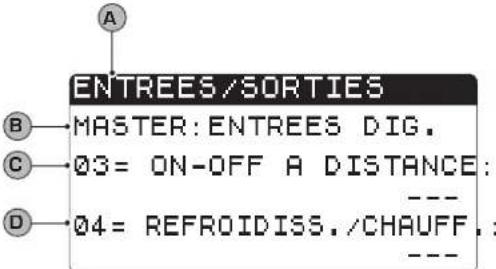

Entrées digitales commandes à distance....14
Entrées digitales Fluxostat et magnétothermique du compresseur 15
Entrées digitales du magnétothermique du compresseur 2 et phases du compresseur ....15
Entrées digitales du magnétothermique de la pompe des évaporateurs.... 15

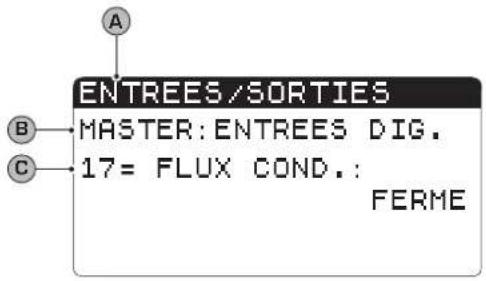

Entrées digitales Fluxostat condenseur 16

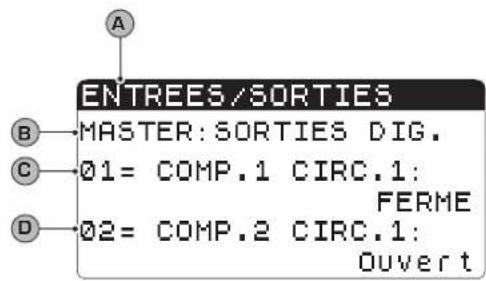

Sorties digitales Compresseurs....16

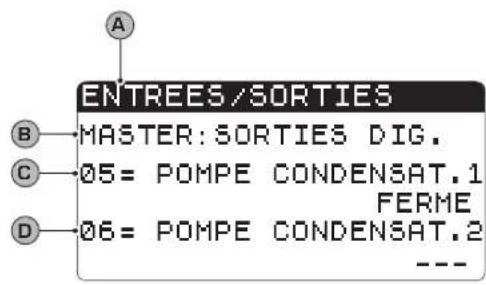

Sorties digitales Pompe condenseur 16
Sorties digitales de la résistance antigel et alarme phases du compresseur.... 17

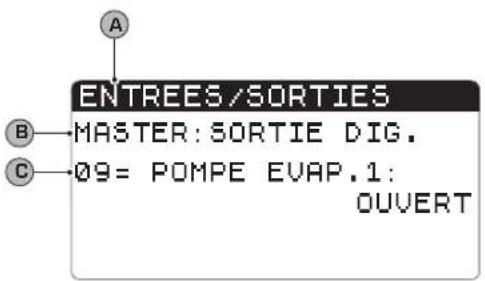

Sorties digitales Pompe évaporateur 17

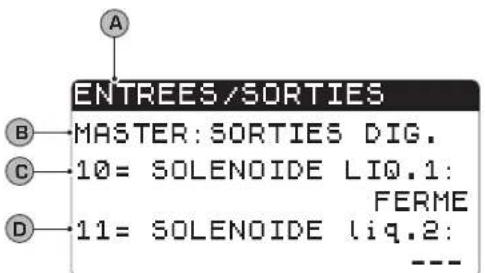

Sorties digitales Vanne solénoides....17

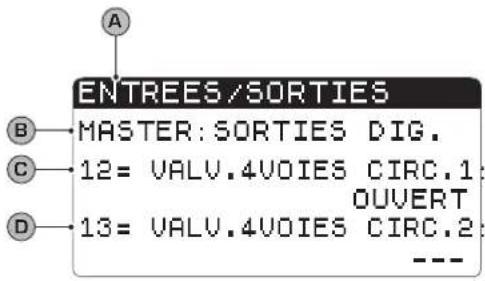

Sorties digitales Vanne 4 voies....18
Historique des ALARMES 19

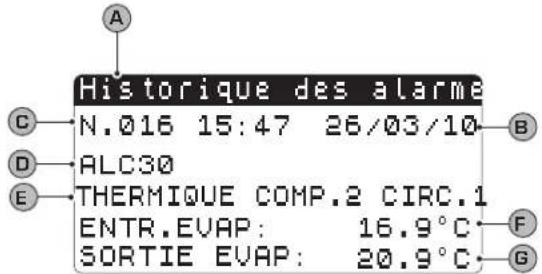

Exemple d'alarme historiciser 19
Menu ASSISTANCE 20

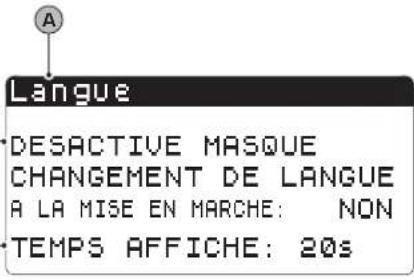

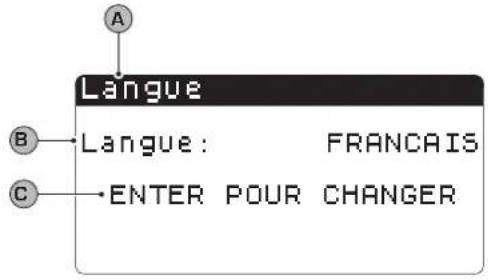

Sous-menu CHANGEMENT LANGUE - Sélection langue....20
Sous-menu CHANGEMENT LANGUE - Activation sélection langue à la mise en marche ....20

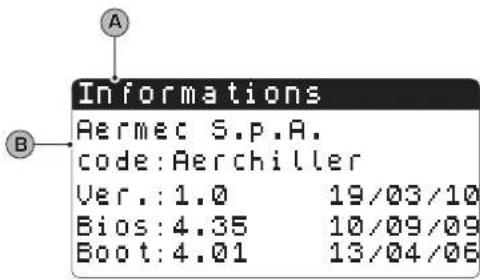

Sous-menu INFORMATIONS - Affichage informations du système 20

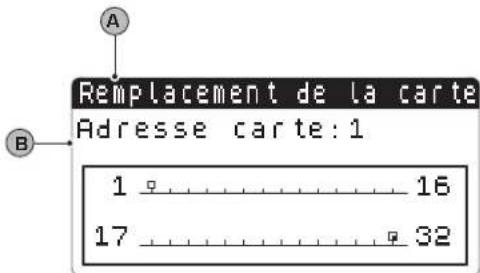

Sous-menu REMPLACEMENT CARTE - Affichage adresse de la carte....21

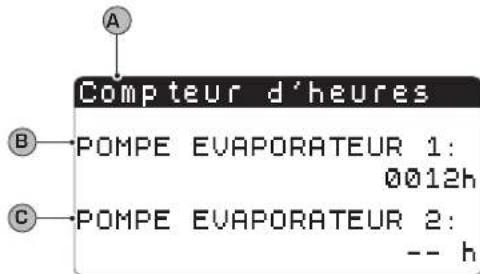

Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement pompe évaporateurs .....21

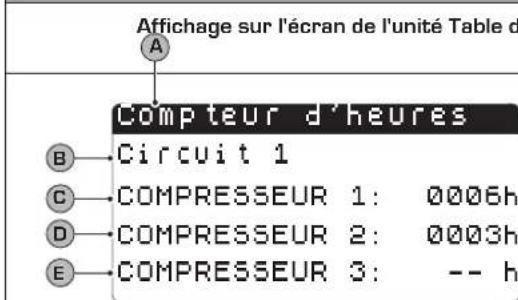

Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement des compresseurs ......21

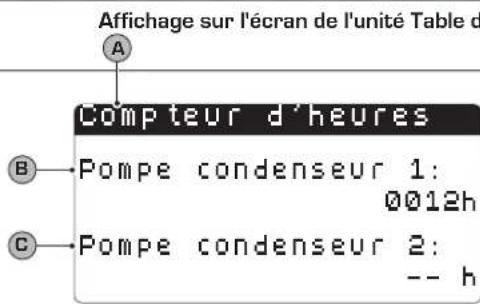

Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement pompe condenseurs ......21
Tableau résumé alarmes.... 22
Interface utilisateur
Le panneau de commandes de l'unité permet une configuration rapide des paramètres de fonctionnement de la machine et leur affichage. L'afficheur se compose d'une matrice constituée de 132 x 64 pixels pour signaler le type de fonctionnement, afficher les paramètres configurés et les alarmes éventuellement intervenues. La carte mémorise toutes les configurations par défaut et les modifications éventuelles. Avec l'installation du panneau à distance PGD1, on peut disposer à distance de toutes
les fonctions et de tous les réglages disponibles à bord de la machine. Après une coupure de courant, l'unité est en mesure de redémarrer automatiquement en conservant les configurations originales.

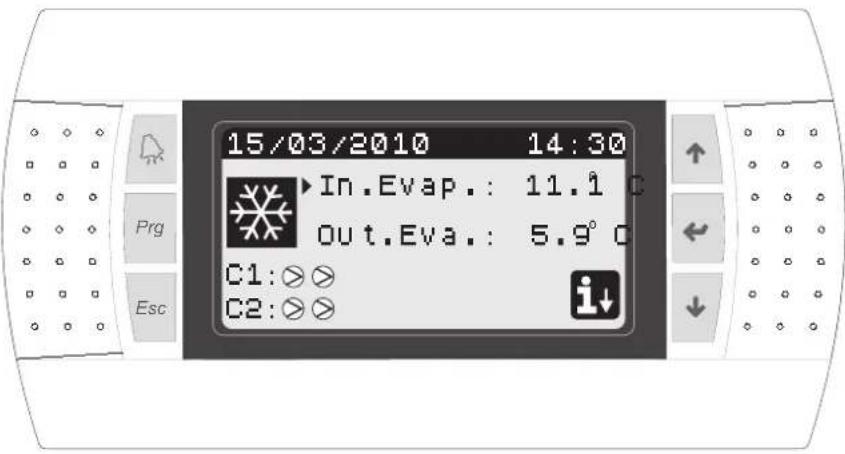

L'interface utilisateur est représentée par un écran graphique avec six touches pour la navigation; les affichages sont organisés à travers une hiérarchie de menus, que l'on peut activer en appuyant sur les touches de navigation, le default dans l'affichage de ces menus est représenté par le menu principal; la navigation entre les différents paramètres se fait en utilisant le bloc des flèches placé sur le côté droit du panneau; ces touches sont utilisées aussi pour modifier les paramètres sélectionnés.
| Touche Fonction | |
 | Touche ALARMESUne simple pression permet de visualiser la liste des alarmes actives;Une pression prolongée (pendant au moins 5 secondes) met à zéro l'alarme active; |
 | Touche ACTIVATION MENULa pression de cette touche active la navigation entre les menus; |
 | Touche SORTIE MENULa pression de cette touche fait revenir l'affichage au menu précédent; |
 | Touche NAVIGATION (+)La pression de cette touche au cours de la navigation entre les menus/paramètres, permet de passer au menu/ paramètre suivant;La pression de cette touche pendant la modification d'un paramètre, augmente la valeur du paramètre sélectionné; |
 | Touche NAVIGATION (enter)La pression de cette touche au cours de la navigation entre les menus, permet d'entrer dans le menu sélectionné;La pression de cette touche pendant la navigation entre les paramètres, permet de sélectionner le paramètre visualisé en d'entrer en mode de modification;La pression de cette touche pendant la modification d'un paramètre, confirme les modifications à la valeur du paramètre sélectionné; |
 | Touche NAVIGATION (-)La pression de cette touche au cours de la navigation entre les menus/paramètres, permet de passer au menu/ paramètre précédent;La pression de cette touche pendant la modification d'un paramètre, diminue la valeur du paramètre sélectionné; |
• ICONES MENU PRINCIPAL:
| Icône Signification | |
 | Modalité refroidissement activée |
 | Modalité chauffage activée |
 | Modalité dégivrage simultané activée |
 | Modalité dégivrage séparée activée; cette modalité est disponible seulement pour les modèles bi-circuit, dans lesquels on peut procéder au dégivrage en utilisant un seul circuit; |
| Icône Signification | |
| [DIY6] | • Icône FIXE = Compresseur ETEINT;• Icône CLIGNOTANTE = Compresseur en phase de démarrage, en attente des temps de sécurité; |
| [YXOK] | • Icône FIXE = Compresseur EN MARCHE;• Icône CLIGNOTANTE = Compresseur en phase d'arrêt, en attente des temps de sécurité; |
 | Compresseur arrêté d'une manière forcée; |
| [8T06] | Compresseur limité; |
 | Compresseur en alarme; |
 | Allumé au "quick menu" en appuyant sur la touche |
Structure et navigation menu
La navigation dans les différents menus, pour la gestion des unités NXW, est représentée par le schéma proposé ci-contre; dans ce schéma les différents menus sont représentés, menus au travers des-
quels on peut gérer les fonctions de l'unité, ordonnés par séquence et en mettant en évidence sur quelles touches fonction faut-il appuyer pour naviguer dans les différents menus.

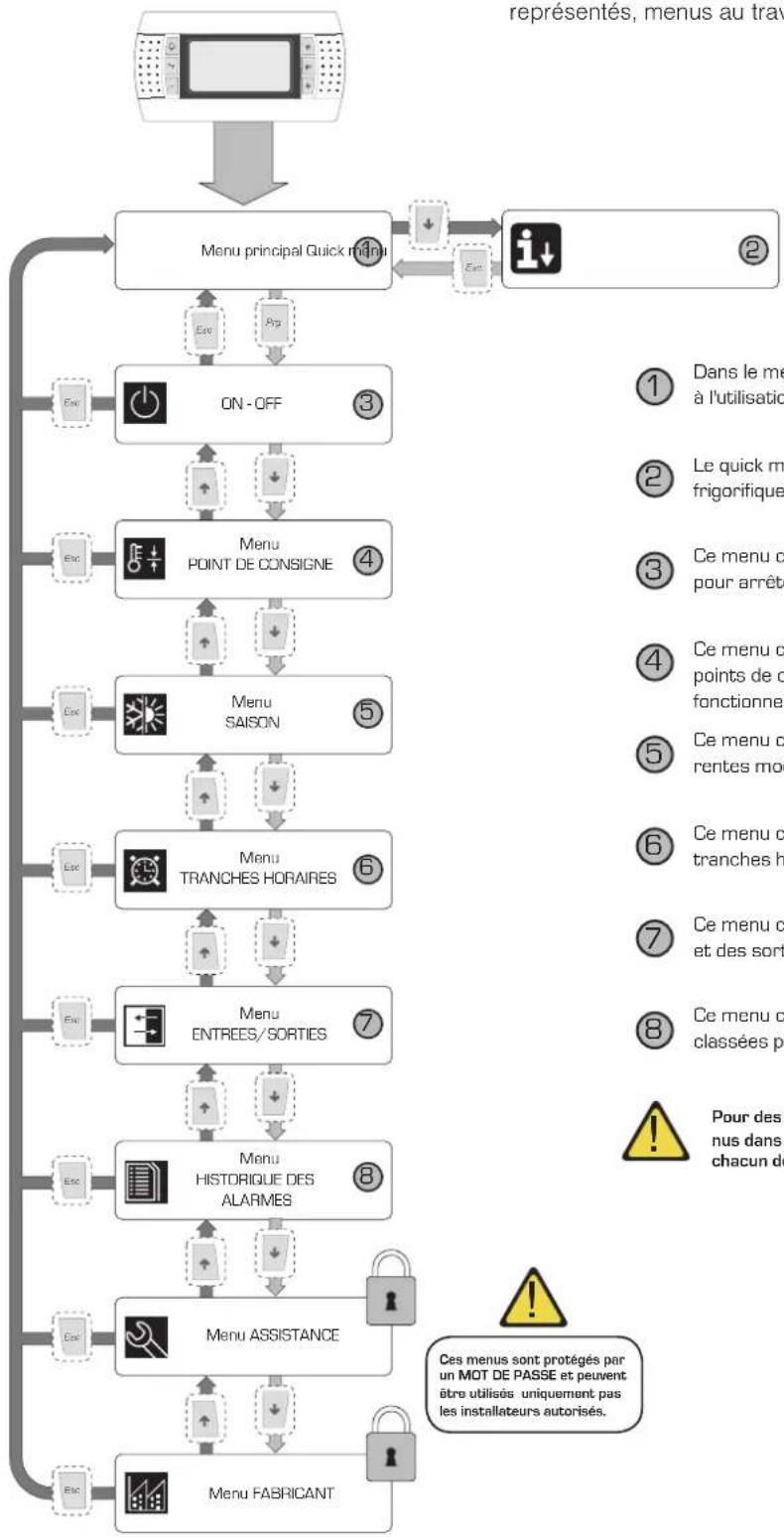

① Dans le menu principal les informations fondamentales quant à l'utilisation de l'unité sont disponibles;
② Le quick menu contient certaines informations sur le circuit frigorifique et sur l'état des compresseurs de l'unité;
③ Ce menu contient les commandes pour mettre en marche et pour arrêter l'unité;
④ Ce menu contient les paramètres pour la configuration des points de consigne du travail pour les différentes modalités de fonctionnement de l'unité;
⑤ Ce menu contient les paramètres pour la sélection des différentes modalités de fonctionnement de l'unité;
6 Ce menu contient les paramètres pour la configuration des tranches horaires;
⑦ Ce menu contient les paramètres liés à la gestion des entrées et des sorties pilotées par la carte de l'unité;
⑧ Ce menu contient la liste des alarmes survenues sur l'unité classées par date;
Pour des informations plus détaillées sur les paramètres contenus dans chaque menu, nous renvoyons aux chapitres relatifs de chacun des menus.
Procédures opérationnelles d'utilisation
Pour gérer ou pour modifier les paramètres opérationnels des unités NXW, il faut utiliser l'interface du panneau de commandes à bord de la machine. Les opérations fondamentales que l'utilisateur doit être en mesure d'exécuter pour une utilisation correcte de l'unité sont:
(1) Passer d'un menu à l'autre;
(2) Sélectionner et modifier un paramètre;
1

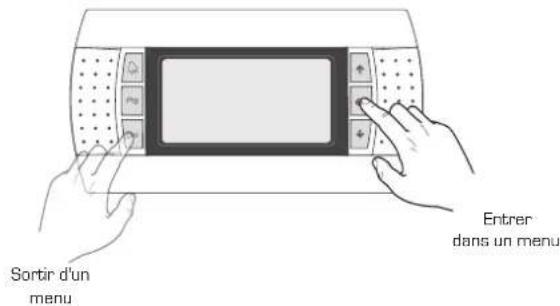

Passer d'un menu à l'autre

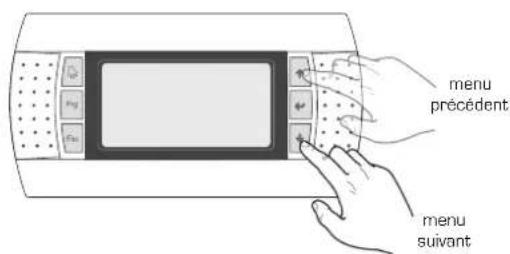

(a) Pour pouvoir défiler entre les différents menus (l'ordre dans lequel les menus sont visualisés est représenté dans la page précédente) il faut tout d'abord entrer dans la modalité de sélection du menu, en appuyant sur la touche [____];
(b) Une fois entré dans la modalité de sélection des menus, on peut passer de l'un à l'autre en utilisant les touches flèches: la touche [+] pour passer au menu précédent, et la touche [+] pour passer au menu suivant;


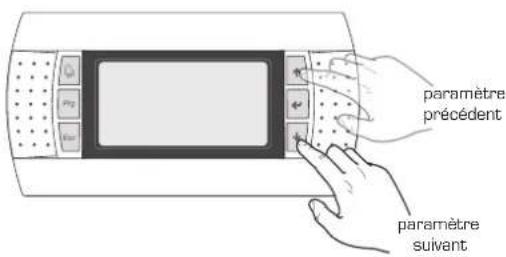

Sélectionner et modifier un paramètre
(a) Une fois entré dans le menu choisi [en suivant la procédure ①] on peut glisser entre les fenêtres qui le composent en utilisant les touches flèches, en utilisant la touche [•] pour passer au paramètre précédent, et la touche [•] pour passer au paramètre suivant;


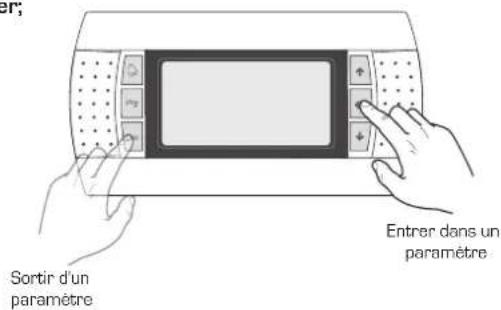

ATTENTION:
Une fois sélectionné un paramètre en appuyant sur la touche [••], on entre automatiquement dans la modalité de modification de ce paramètre, à partir de cette modalité on peut configurer les valeurs souhaitées pour les paramètres, en suivant la procédure suivante:
[1] en appuyant sur la touche (•) apparaîtra un curseur clignotant près de la première plage du paramètre modifiable [si les plages modifiables ne s'affichent pas, aucun curseur n'apparaîtra];
(2) en appuyant sur la touche ( ) ou sur la touche ( ), on augmentera ou on diminuera la valeur du champ;
[3] en appuyant sur la touche [←] les modifications à la valeur du champ seront confirmées en les sauvegardant dans la mémoire;
En fonction de la typologie du paramètre choisi, le nombre de champs que l'on peut modifier pourrait varier;
| Menu PRINCIPAL | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |

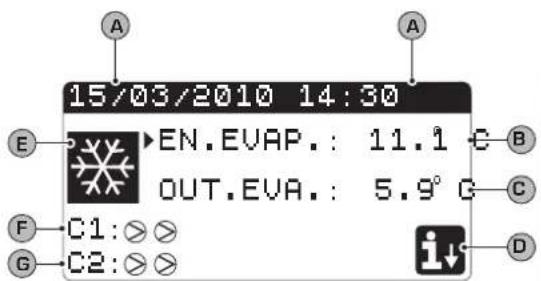

 | A Date et heure: ces données sont affichées uniquement sur cette fenêtre (fenêtre par défaut à l'allumage de l'unité ou pendant le fonctionnement normal). | |
| B Température entrée évaporateur: la température de l'eau de retour de l'installation est affichée; | ||
| C Température en sortie de l'évaporateur: la température de l'eau produite par la machine est affichée; | ||
| D Touche QUICK MENU: icône qui représente l'accès au quick menu [pour accéder à ce menu appuyer sur la touche ]; | ||
| E Mode: affichage du mode de fonctionnement de l'unité:• Mode refroidissement[ ];• Mode chauffage [ ];• Mode dégivrage simultané [ ];• Mode dégivrage séparé [ ]; | ||
| F / G | Etat compresseur circuit 1 / 2: on voit représenté l'état des compresseurs des circuits 1 et 2 [dans ce cas l'unité prévoit deux circuits frigorifique] avec une icône [dans l'éventualité où le circuit 1 ou 2 sont composés de plusieurs compresseurs, une icône sera utilisée pour chacun des compresseurs]; les icônes utilisables sont: | |
| ➤• Icône FIXE = Compresseur ETEINT;• Icône CLIGNOTANTE = Compresseur en phase de démarrage, en attente des temps de sécurité; | ||
| ➤• Icône FIXE = Compresseur EN MARCHE;• Icône CLIGNOTANTE = Compresseur en phase d'arrêt, en attente des temps de sécurité; | ||
| ➤• Compresseur arrêté d'une manière forcée; | ||
| ➤• Compresseur limité; | ||
| ⚠️• Compresseur en alarme; | ||
Paramètres QUICK - MENU

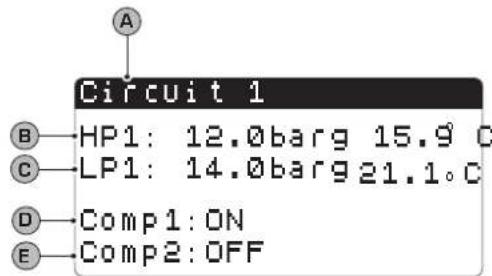

| Menu PRINCIPAL - QUICK MENÛ - Informations sur le circuit frigorifique | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Numéro circuit: Il indique à quel circuit frigorifique les données visualisées se réfèrent. | |
| B Haute pression: Elle indique la valeur de haute pression mesurée sur le circuit frigorifique; cette donnée est exprimée en (bar) mais également la donnée correspondante en température est affichée. | ||
| C Basse pression: Elle indique la valeur de basse pression mesurée sur le circuit frigorifique; cette donnée est exprimée en (bar) mais également la donnée correspondante en température est affichée. | ||
| D/E | Etat compresseur 1/2: Il indique l'état dans lequel se trouve le compresseur 1 (du circuit auquel il se réfère), cet état peut être l'un des suivants:ON = compresseur EN MARCHE;OFF = compresseur ARRETE;OFF alarme = compresseur arrêté pour une alarme;OFF attente 180 s = compresseur requis mais il ne peut se mettre en marche suite aux laps de temps relatifs à la sécurité;OFF attente 180 s = compresseur requis mais il ne peut se mettre en marche suite aux laps de temps relatifs à la sécurité; | |
| Menu PRINCIPAL - QUICK MENU - Configurations générales de réglage | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |

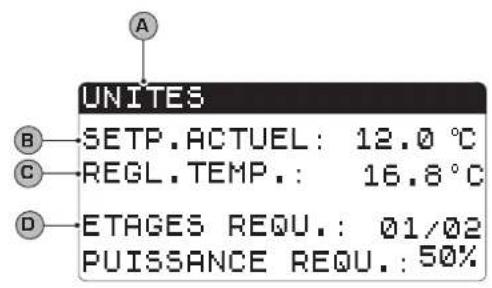

 | A Unité: Elle indique les paramètres généraux avec lesquels l'unité a été configurée. | |
| B Point de consigne actuel: Il indique la valeur actuellement configurée comme point de consigne de travail. | ||
| C Température de réglage: Elle indique la température relevée par la sonde utilisée (cette sonde peut varier en fonction du type de fonctionnement). | ||
| D Etages de partialisation demandés: Il indique combien de compresseurs sont en marche de moment en moment. | ||
NOTE : D'AUTRES AFFICHAGES NE PEUVENT ÊTRE PRÉSENTS QUE S'ILS SONT ACTIVÉS PAR LE CENTRE D'ASSISTANCE.
Paramètres MENU ON/OFF

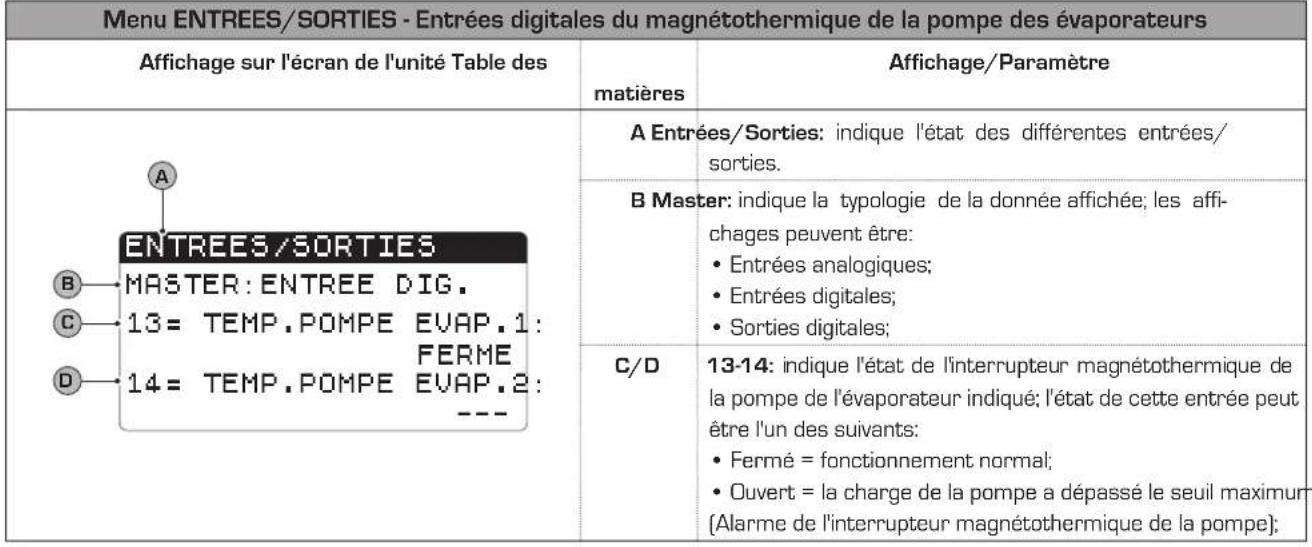

| Menu ON/OFF - Mise en marche ou arrêt de l'unité depuis le panneau PGD1 | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |

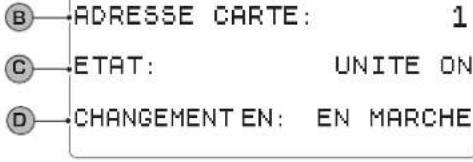

[HBV]On/Off UNITE [TOCK] Paramètres modifiables par l'utilisateur | A On/Off Unité: Il indique l'état MARCHE/ARRET de l'unité. | |
| B Adresse carte: adresse logique de la carte. | ||
| C Etat: Il indique l'état actuel de l'unité. | ||
D Changement en: il indique l'état dans lequel sera placés  l'unité après avoir confirmé la valeur du paramètre; nor- mallement la valeur de ce champ est en ligne avec celui du champ (C), pour mettre en marche (dans le cas où l'unité est à l'arrêt) ou pour arrêter (dans le cas où elle est en marche), il faut modifier ce champ et confirmer la modi- fication (à travers la procédure "Sélection et modification d'un paramètre" explicitée dans le chapitre "Procédures opérationnelles d'utilisation"). | ||
ON/OFF UNITE
Paramètres MENU POINT DE CONSIGNE
| Menu POINT DE CONSIGNE - Affichage du point de consigne actuellement en usage | ||
| Affichage sur l'écran de l'unité Table des | matières | |
| B |  | A Point de consigne: indique la température de travail. |
| B Point de consigne actuel: indique le point de consigne actuellement en usage, en fonction du mode de fonctionnement prévu. | ||
| Menu POINT DE CONSIGNE - Configuration du point de consigne de travail pour le mode REFROIDISSEMENT | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A Point de consigne: Il indique la température de travail. | ||
B Point de consigne refroidissement 1: Il indique le set  de température avec lequel on fait travailler l'unité à froid. | ||
| C Set refroidissement 2: NON UTILISE. | ||
| Menu POINT DE CONSIGNE - Configuration des points de consigne de travail pour le mode CHAUFFAGE | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A Point de consigne: indique la température de travail. | ||
| B Point de consigne chauffage 1: indique le set de température avec lequel on fait travailler l'unité à chaud. | ||
| C Set chauffage 2: NON UTILISE. | ||
| Menu POINT DE CONSIGNE - Configuration du point de consigne de travail pour le mode REFROIDISSEMENT | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A Point de consigne: Il indique la température de travail. | ||
| B Point de consigne refroidissement 1: Il indique le set de température avec lequel on fait travailler l'unité à froid. | ||
| C Set refroidissement 2: NON UTILISE. | ||
| Menu POINT DE CONSIGNE - Configuration des points de consigne de travail pour le mode CHAUFFAGE | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A Point de consigne: indique la température de travail. | ||
| B Point de consigne chauffage 1: indique le set de température avec lequel on fait travailler l'unité à chaud. | ||
| C Set chauffage 2: NON UTILISE. | ||
Paramètres MENU REFROIDIS. / CHAUFF.
| Menu REFROIDIS./CHAUFF. - Configuration des modes de fonctionnement | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 Paramètres modifiables par l'utilisateur | A Refroidissement/Chauffage: Il indique le mode de fonctionnement pour l'unité. | |
B Fonctionnement Unité: il indique le mode de fonctionnement de l'unité. | ||
Paramètres MENU HORLOGE/TRANCHES
| menu HORLOGE/TRANCHES - Configuration de la date et de l'heure du système. | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 Paramètres modifiables par l'utilisateur | A Horloge: indique la date et l'heure du système | |
| B | Jour: indique le jour de la semaine (en fonction des configurations du système). | |
C Date: indique la date du jour en cours. | ||
D Heure: indique l'heure en cours. | ||
| Menu HORLOGE/TRANCHES - Configuration des tranches horaires JOURNALIERES | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 Paramètres modifiables par l'utilisateur | A Horloge: Elle indique la date et l'heure du système | |
| B Jour: il indique le jour de la semaine auquel se réfèrent les tranches horaires configurées dans la même page. | ||
| C Copier à: Il indique la possibilité de copier les configurations des tranches horaires du jour sélectionné dans le champ (B), également pour les autres jours (en évitant ainsi de devoir répéter la même insertion); cette option peut être utilisée pour copier les configurations en un jour précis (en sélectionnant le jour souhaité), ou bien pour tous les jours de la semaine. | ||
| D Début de la tranche horaire: il indique le début des différentes tranches horaires (maximum 4 tranches journalières); seul le début de la tranche horaire est spécifié dans la mesure où l'on considère que l'horaire final pour une tranche horaire, coïncide avec le début de celle qui suit. | ||
| E / F Refroidissement/Chauffage: il indique la configuration utilisée pendant la tranche horaire spécifique dans le mode refroidissement ou chauffage; nous rappelons que les tranches horaires spécifiées dans ce menu, sont utilisées aussi bien pendant la saison hivernale (mode chauffage) que pour celle estivale (mode refroidissement), par conséquent en fonction du mode activé sur l'unité, la configuration appropriée sera exécutée; les configurations possibles, aussi bien pour le refroidissement que pour le chauffage, sont:• SET1 = unité en marche, et en fonction avec un point de consigne 1 (en fonction de la saison activée le point de consigne cohérent sera sélectionné);• OFF = on arrête l'unité; | ||
| Menu HORLOGE/TRANCHES - Configuration des PERIODES PARTICULIERES | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 Paramètres modifiables par l'utilisateur | A Horloge: Elle indique la date et l'heure du système | |
| B Périodes particulières: indique une série de trois périodes au maximum ( par période nous entendons au moins deux jours successifs) pour lesquelles on peut programmer un comportement particulier.ATTENTION: les configurations insérées comme périodes spéciales sont prioritaires par rapport aux normales tranches horaires. | ||
| C Début: Indique la date de début de la période sélectionnée [nous rappelons que la période particulière peut être spécifiée seulement au cours de l'année en cours, pour cela la date est exprimée comme jour / mois]. | ||
| D Fin: Indique la date finale de la période sélectionnée (nous rappelons que la période particulière peut être spécifiée seulement au cours de l'année en cours, pour cela la date est exprimée comme jour / mois). | ||
| E / F Refroidissement/Chauffage: il indique la configuration utilisée pendant la tranche horaire spécifique dans le mode refroidissement ou chauffage; nous rappelons que les tranches horaires spécifiées dans ce menu, sont utilisées aussi bien pendant la saison hivernale (mode chauffage) que pour celle estivale (mode refroidissement), par conséquent en fonction du mode activé sur l'unité, la configuration appropriée sera exécutée; les configurations possibles, aussi bien pour le refroidissement que pour le chauffage, sont:SET1 = unité en marche, et en fonction avec un point de consigne 1 (en fonction de la saison activée le point de consigne cohérent sera sélectionné);OFF = on arrête l'unité; | ||
| Menu HORLOGE/TRANCHES - Configurations des JOURS PARTICULIERS | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 Paramètres modifiables par l'utilisateur | A Horloge: Elle indique la date et l'heure du système | |
| B Jours particuliers: indique une série de jours pour lesquels on peut programmer un horaire particulier.ATTENTION: les configurations insérées comme jours particuliers, sont prioritaires aussi bien sur les tranches horaires normales que sur les périodes spéciales. | ||
| C Début: Indique le jour spécial sélectionné (nous rappelons que le jour particulier peut être spécifié seulement au cours de l'ann en cours, pour cela la date est exprimée comme jour / mois). | ||
| D/E Refroidissement/Chauffage: il indique la configuration utilisée pendant la tranche horaire spécifique dans le mode refroidissement ou chauffage; nous rappelons que les tranches horaires spécifiées dans ce menu, sont utilisées aussi bien pendant la saison hivernale (mode chauffage) que pour celle estivale (mode refroidissement), par conséquent en fonction du mode activé sur l'unité, la configuration appropriée sera exécutée; les configurations possibles, aussi bien pour le refroidissement que pour le chauffage, sont:SET1 = unité en marche, et en fonction avec un point de consigne 1 (en fonction de la saison activée le point de consigne cohérent sera sélectionné);OFF = on arrête l'unité; | ||
Paramètres MENU ENTREES / SORTIES
| Menu ENTREES/SORTIES - Entrées analogiques Transducteurs HAUTE/BASSE pression | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C B1: indique la valeur lue sur le côté à haute pression du circuit frigorifique indiqué; cette lecture est exprimée aussi bien en tant que valeur de pression que comme valeur de température. | ||
| D B2: indique la valeur lue sur le côté à basse pression du circuit frigorifique indiqué; cette lecture est exprimée aussi bien en tant que valeur de pression que comme valeur de température. | ||
| Menu ENTREE/SORTIES - Entrées analogiques Température IN/OUT évaporateur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C B3: indique la valeur de la température de l'eau en sortie de l'évaporateur. | ||
| D B2: indique la valeur de la température de l'eau en entrée de l'évaporateur. | ||
| Menu ENTREE/SORTIES - Entrées analogiques Température SORTIE condenseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C B5: indique la valeur de la température de l'eau en sortie du condenseur. | ||
| Menu ENTREE/SORTIES - Entrées analogiques Température ENTREE condenseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B | Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | |
| C B10: indique la valeur de la température de l'eau en entrée du condenseur. | ||
| Menu ENTREES/SORTIES - Entrées digitales état pressosats HAUTE/BASSE pression | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A | Entrées/Sorties: Indique l'état des différentes entrées/sorties. |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 01: indique l'état du pressostat de haute pression, monté sur le circuit frigorifique indiqué; l'état de ce composant peut être un des suivants:• Fermé = état normal de travail;• Ouvert = dépassement seuil de pression maximale (Alarme HAUTE PRESSION); | |
| D 02: indique l'état du pressostat de basse pression, monté sur le circuit frigorifique indiqué; l'état de ce composant peut être un des suivants:• Fermé = état normal de travail;• Ouvert = dépassement du seuil de pression minimale (Alarme BASSE PRESSION); | ||
| Menu ENTREES/SORTIES - Entrées digitales commandes à distance | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 03: indique l'état de l'entrée digitale avec fonction de ON-OFF à distance; l'état de cette entrée peut être l'un des suivants:• Fermé = unité ON à distance;• Fermé = unité OFF à distance• — = entrée non utilisée; | |
| D | 04: indique l'état de l'entrée digitale avec fonction de ON-OFF à distance; l'état de cette entrée peut être l'un des suivants:• Fermé = mode REFROIDISSEMENT configuré à distance;• Ouvert = mode CHAUFFAGE configuré à distance;• — = entrée non utilisée; | |
| Menu ENTREE/SORTIES - Entrées digitales Fluxostat et magnétothermique du compresseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A | Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 05: indique l'état du fluxostat placé sur l'évaporateur; l'état de cette entrée peut être l'un des suivants:• Fermé = fonctionnement normal;• Ouvert = dépassement du seuil minimum du débit d'eau sur l'évaporateur (Alarme fluxostat); | |
| D | 06: indique l'état de l'interrupteur magnétothermique du com-presseur indiqué; l'état de cette entrée peut être l'un des suivants:• Fermé = fonctionnement normal;• Ouvert = la charge du compresseur a dépassé le seuil maximum (Alarme de l'interrupteur magnétothermique du compresseur) | |
| Menu ENTREES/SORTIES - Entrées digitales du magnéothermique du compresseur 2 et phases du compresseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
| A | Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affichages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 07: indique l'état de l'interrupteur magnéothermique du compresseur indiqué; l'état de cette entrée peut être l'un des suivants:• Fermé = fonctionnement normal;• Ouvert = la charge du compresseur a dépassé le seuil maximum (Alarme de l'interrupteur magnéothermique du compresseur) | |
| D | 08: indique l'état de l'interrupteur magnéothermique du compresseur indiqué; l'état de cette entrée peut être l'un des suivants:• Fermé = fonctionnement normal;• Ouvert = relevées les phase erronées sur le compresseur indiqué (Alarme grave); | |
 | ||
| Menu ENTREES/SORTIES - Entrées digitales Fluxostat condenseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 17: indique l'état du fluxostat placé sur le condenseur; l'état de cette entrée peut être l'un des suivants:• Fermé = fonctionnement normal;• Ouvert = dépassement du seuil minimum du débit d'eau sur le condenseur (Alarme fluxostat); | |
| Menu ENTREES/SORTIES - Sorties digitales Compresseurs | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C/D | 01-02: indique l'état des compresseurs indiqués; l'état de cette sortie peut être l'un des suivants:• Fermé = compresseur en ON;• Ouvert = compresseur en OFF; | |
| Menu ENTREES/SORTIES - Sorties digitales Pompe condenseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 : : | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C/D | 05-06: indique l'état des pompes indiquées; l'état de cette sortie peut être l'un des suivants:• Fermé = pompes en ON;• Ouvert = pompes en OFF;• — = pompe non présente; | |
| Menu ENTREES/SORTIES - Sorties digitales de la résistance antigel et alarme phases du compresseur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 07: indique l'état de la sortie digitale liée à la résistanceantigel; l'état de cette sortie peut être l'un des suivants:• Fermé = fonctionnement normal• Ouvert = Alarme antigel activée; | |
| D | 08: indique l'état de la sortie digitale liée à l'alarme desphases du compresseur; l'état de cette sortie peut être l'undes suivants:• Fermé = alarme des phases du compresseur en cours;• Ouvert = aucune alarme en cours; | |
| Menu ENTREES/SORTIES - Sorties digitales Pompe évaporateur | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C | 09: indique l'état de la pompe indiquée; l'état de cette sortie peut être l'un des suivants:• Fermé = pompe en ON;• Ouvert = pompe en OFF; | |
| Menu ENTREES/SORTIES - Sorties digitales Vanne solénoïdes | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C/D | 10-11: indique l'état des vannes solénoïdes indiquées; l'état de cette sortie peut être l'un des suivants:• Fermé = vanne en ON;• Ouvert = vanne en OFF;• — = vanne non présente; | |
| Menu ENTREES/SORTIES - Sorties digitales Vanne 4 voies | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage/Paramètre |
 | A Entrées/Sorties: Indique l'état des différentes entrées/sorties. | |
| B Master: indique la typologie de la donnée affichée; les affi-chages peuvent être:• Entrées analogiques;• Entrées digitales;• Sorties digitales; | ||
| C/D | 12-13: indique l'état des vannes 4 voies indiquées; l'état de cette sortie peut être l'un des suivants:• Fermé = vanne en ON;• Ouvert = vanne en OFF;• — = vanne non présente; | |
Historique des ALARMES
Le menu historique des alarmes ne contient pas les paramètres utilisateur comme les menus expliqués ci-dessus; mais à l'intérieur on peut faire défiler les dernières 50 alarmes intervenues, ordonnées par date avec certaines informations enregistrées concernant l'état de la machine au moment où l'alarme s'est déclenchée.
La navigation dans ce menu peut s'effectuer en appuyant sur la touche (+), dans la mesure où le premier affichage concerne la dernière alarme intervenue, alors que l'alarme avec l'indice 001 représente l'alarme la plus ancienne mémorisée.
| Menu HISTORIQUE DES ALARMES - Exemple d'alarme historiciser | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 | A Historique des alarmes: Indique les alarmes enregistrées en mémoire. | |
| B | Date: indique la date et l'heure auxquelles l'alarme s'est déclenchée. | |
| C | Table des matières: indique l'indice avec lequel l'alarme s'est sauvegardée en mémoire; plus petit est l'indice plus l'alarme est vieille. | |
| D | Code: indique le code d'identification de l'alarme (voir le tableau des alarmes). | |
| E Description: brève description de l'alarme. | ||
| F / G Entrée-Sortie: indique la valeur de la température en entrée et en sortie de l'eau de l'évaporateur, au moment où l'alarme en question s'est déclenchée. | ||
Menu ASSISTANCE
Le menu Assistance contient certains sous-menus protégés par un mot de passe, ces sous-menus non sono à disposition de l'utilisateur et leur gestion est consentie seulement au personnel qualifié à l'Assistance des unités.
| Menu ASSISTANCE - Sous-menu CHANGEMENT LANGUE - Sélection langue | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 Paramètres modifiables par l'utilisateur | A Langue: Indique la langue du système. | |
| B | Langue: indique quelle est la langue configurée pour l'affichage. | |
C Commande: indique la commande pour modifier la langue du système. | ||
| Menu ASSISTANCE - Sous-menu CHANGEMENT LANGUE - Activation sélection langue à la mise en marche | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 Paramètres modifiables par l'utilisateur | A Langue: Indique la langue du système. | |
B Commande: indique la possibilité d'activer ou de désactiver  la sélection de la langue du système à chaque mise en marche de l'unité. | ||
| C Temps d'affichage: indique le laps de temps durant lequel on pourra choisir la langue du système pendant la fenêtre de la mise en marche; si l'option de choix de la langue lors de la mise en marche est désactivée, ce paramètre ne sera pas visible. | ||
| Menu ASSISTANCE - Sous-menu INFORMATIONS - Affichage informations du système | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 | A Informations: indique certaines informations sur le système. | |
| B Dans cette fenêtre certaines informations sont indiquées liées à l'hardware du système de contrôle. | ||
| Menu ASSISTANCE - Sous-menu REMPLACEMENT CARTE - Affichage adresse de la carte | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 | A Remplacement de la carte: Indique l'adresse de la carte. | |
| B Dans cette fenêtre l'adresse de la carte de contrôle est indiquée. | ||
| Menu ASSISTANCE - Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement pompe évaporateurs | ||
| Affichage sur l'écran de l'unité Table des | matières | Affichage |
 | A Compteur d'heures: Indique le nombre d'heures de travail des composants. | |
| B Pompe évaporateur 1: indique combien d'heures de fonctionnement de la pompe sur l'évaporateur 1 (si présent). | ||
| C Pompe évaporateur 2: indique combien d'heures de fonctionnement de la pompe sur l'évaporateur 2 (si présent). | ||
| Menu ASSISTANCE - Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement des compresseurs | |||
 | es | matières | Affichage |
| A Compteur d'heures: indique le nombre d'heures de travail des composants. | |||
| B Circuit 1: indique le nombre de circuits auxquels les compresseurs font référence. | |||
| C/D/E | Compresseur: indique le nombre d'heures de fonctionnement des compresseurs présents sur l'unité. | ||
| Menu ASSISTANCE - Sous-menu HEURES TRAVAILLEES - Affichage heures de fonctionnement pompe condenseurs | |||
| es | matières | Affichage | |
 | A Compteur d'heures: Indique le nombre d'heures de travail des composants. | ||
| B Pompe condenseur 1: indique combien d'heures de fonctionnement de la pompe sur le condenseur 1 (si présent). | |||
| C Pompe condenseur 2: indique combien d'heures de fonctionnement de la pompe sur le condenseur 2 (si présent). | |||
Tableau résumé alarmes
Les unités prévoient la signalisation de possibles dysfonctionnements de l'unité; ces signalisations sont indiquées par le clignotement de la touche alarme (touche cloche) sur la partie gauche de l'afficheur, une pression successive de la touche cloche permet d'afficher l'alarme en cours; le réarmement de ces alarmes peut se faire automatiquement, manuellement ou semi-automatiquement (en fonction du type et de la gravité de l'alarme survenue); pour reconfigurer le message d'alarme, il faut appuyer à nouveau sur la touche cloche (nous rappelons que reconfigurer l'alarme ne résout pas la cause qui l'a produite mais efface seulement son affichage). Le tableau suivant reprend les erreurs possibles que l'unité peut générer et une brève explication des causes possibles.
Mode de réarmement des alarmes:
Mode de réarmement manuel:
L'unité est réinitialisée manuellement, en enlevant et en remettant la tension.
Mode de réarmement automatique:
L'unité est réinitialisée automatiquement.
Mode de réarmement semi-automatique:
L'unité est reinitialisée automatiquement si l'alarme se répète au maximum trois fois consécutivement, après quoi une éventuelle nouvelle alarme bloque l'unité et rend nécessaire un réarmement manuel.
| Tableau résumé alarmes ALARMES | ||
| Code alarme Réarmement Description | ||
| ALG01 Carte horlogée | unne ou non connectée | |
| ALG02 | Expansion de mémoire endommagée | |
| ALR03 | Alarme grave d'entrée digitale | |
| AL004 | Slave off-line | |
| ALA05 | Sonde haute pression circuit 1 en panne ou non connectée | |
| ALA06 | Sonde haute pression circuit 2 en panne ou non connectée | |
| ALA07 | Sonde haute pression circuit 3 en panne ou non connectée | |
| ALA08 | Sonde haute pression circuit 4 en panne ou non connectée | |
| ALA09 | Sonde basse pression circuit 1 en panne ou non connectée | |
| ALA10 Sonde basse pression circuit 2 en panne ou non connectée | ||
| ALA11 Sonde basse |  on circuit 3 en panne ou non connectée | |
| ALA12 Sonde basse | [YASX] on circuit 4 en panne ou non connectée | |
| ALA13 Sonde tempél |  eau à l'entrée évaporateur en panne ou bien non connectée | |
| ALA14 Sonde tempél |  eau à l'entrée condenseur en panne ou bien non connectée | |
| ALA15 Sonde tempél |  eau à la sortie évaporateur en panne ou bien non connectée | |
| ALA16 Sonde tempél | [87SX] eau à la sortie évaporateur 1 en panne ou bien non connectée | |
| ALA17 Sonde tempél |  eau à la sortie évaporateur 2 en panne ou bien non connectée | |
| ALA18 Sonde tempél |  eau à la sortie évaporateur 3 en panne ou bien non connectée | |
| ALA19 Sonde tempél |  eau à la sortie évaporateur 4 en panne ou bien non connectée | |
| ALA20 Sonde tempél |  eau à la sortie condenseur 1 en panne ou bien non connectée | |
| ALA21 Sonde tempél |  eau à la sortie condenseur 2 en panne ou bien non connectée | |
| ALA22 Sonde tempél |  eau à la sortie condenseur 3 en panne ou bien non connectée | |
| ALA23 Sonde tempél |  eau à la sortie condenseur 4 en panne ou bien non connectée | |
| ALA24 Sonde tempél | [ZZAD] de l'eau à l'évaporateur en panne ou bien non connectée | |
| ALA25 Sonde tempél |  extérieure en panne ou non connectée | |
| ALT26 Maintenance |  a compresseur 1 - circuit 1 | |
| ALT26 Maintenance |  a compresseur 2 - circuit 1 | |
| ALT26 Maintenance |  a compresseur 3 - circuit 1 | |
| ALT26 Maintenance |  a compresseur 1 - circuit 2 | |
| ALT26 Maintenance |  a compresseur 2 - circuit 2 | |
| ALT26 Maintenance |  a compresseur 3 - circuit 2 | |
| ALT26 Maintenance |  a compresseur 1 - circuit 3 | |
| ALT26 Maintenance | [0HTW] le compresseur 2 - circuit 3 | |
| ALT26 Maintenance |  le compresseur 3 - circuit 3 | |
| ALT26 Maintenance |  le compresseur 1 - circuit 4 | |
| ALT26 Maintenance |  le compresseur 2 - circuit 4 | |
| ALT26 Maintenance |  le compresseur 3 - circuit 4 | |
| ALT27 Maintenance | [TZC6] le au ventilateur de condensation groupe 1 | |
| ALT27 Maintenance | [4CB3] le au ventilateur de condensation groupe 2 | |
| ALT28 Maintenance |  le sur la pompe du condenseur 1 | |
| ALT28 Maintenance |  le sur la pompe du condenseur 2 | |
| ALT29 Maintenance |  le sur la pompe de l'évaporateur 1 | |
| ALT29 Maintenance |  le sur la pompe du condenseur 2 | |
| ALC30 Magnétotheri |  l'compresseur 1 circuit 1 | |
| ALC30 Magnétotheri |  l'compresseur 2 circuit 1 | |
| ALC30 Magnétotheri |  l'compresseur 3 circuit 1 | |
| ALC30 Magnétotheri |  l'compresseur 1 circuit 2 | |
| ALC30 Magnétotheri |  l'compresseur 2 circuit 2 | |
| ALC30 Magnétotheri |  l'compresseur 3 circuit 2 | |
| ALC30 Magnétotheri |  l'compresseur 1 circuit 3 | |
| ALC30 Magnétotheri |  l'compresseur 2 circuit 3 | |
| ALC30 Magnétotheri |  l'compresseur 3 circuit 3 | |
| ALC30 Magnétotheri | [2ZZW] l'compresseur 1 circuit 4 | |
| ALC30 Magnétotheri |  l'compresseur 2 circuit 4 | |
ALC30 Magnétother  l'compresseur 3 circuit 4 | ||
ALW31 Compresseu  luit 1 forcés en OFF pour l'antigel | ||
ALW31 Compresseu  luit 2 forcés en OFF pour l'antigel | ||
ALW31 Compresseu  luit 3 forcés en OFF pour l'antigel | ||
ALW31 Compresseu  luit 4 forcés en OFF pour l'antigel | ||
ALW32 Circuit 1 fin d  lge pour le temps maximum | ||
ALW32 Circuit 2 fin c  lge pour le temps maximum | ||
ALW32 Circuit 3 fin d  lge pour le temps maximum | ||
ALW32 Circuit 4 fin c  lge pour le temps maximum | ||
ALW33 Circuit 1 fin p  lown pour le temps maximum | ||
ALW33 Circuit 2 fin p  lown pour le temps maximum | ||
ALW33 Circuit 3 fin p  lown pour le temps maximum | ||
ALW33 Circuit 4 fin p  lown pour le temps maximum | ||
ALB34 Basse pressi  luis pressostat circuit 1 | ||
ALB34 Basse pressi  luis pressostat circuit 2 | ||
ALB34 Basse pressi  luis pressostat circuit 3 | ||
ALB34 Basse pressi  luis pressostat circuit 4 | ||
| ALB35 Basse pressi [4ASG] la sonde circuit 1 | ||
ALB35 Basse pressi  la sonde circuit 2 | ||
ALB35 Basse pressi  la sonde circuit 3 | ||
ALB35 Basse pressi  la sonde circuit 4 | ||
ALB36 Haute pressi  pressostat circuit 1 | ||
| Tableau résumé alarmes ALARMES | ||
| Code alarme Réarmement Description | ||
ALB36 Haute pressid  pressostat circuit 2 | ||
ALB36 Haute pressid  pressostat circuit 3 | ||
ALB36 Haute pressid  pressostat circuit 4 | ||
ALB36 Haute pressid  la sonde circuit 1 | ||
ALB36 Haute pressid  la sonde circuit 2 | ||
| ALB36 Haute pressid [BKDX] la sonde circuit 3 | ||
ALB36 Haute pressid  la sonde circuit 4 | ||
ALP38 Avis de manqu  flux sur la pompe 1 de l'évaporateur | ||
ALP39 Avis de manqu  flux sur la pompe 2 de l'évaporateur | ||
ALP40 Avis de manqu  flux sur la pompe 1 de l'évaporateur | ||
ALP41 Avis de manqu  flux sur la pompe 2 de l'évaporateur | ||
ALP42 Interrupteur r  tothermique pompe 1 de l'évaporateur | ||
ALP43 Interrupteur r  tothermique pompe 2 de l'évaporateur | ||
ALP44 Avis de manqu  flux sur la pompe 1 du condenseur | ||
ALP45 Avis de manqu  flux sur la pompe 2 du condenseur | ||
ALP46 Avis de manqu  flux sur la pompe 1 du condenseur | ||
ALP47 Avis de manqu  flux sur la pompe 2 du condenseur | ||
ALP48 Alarme antige  lit 1 | ||
ALP48 Alarme antige  lit 2 | ||
ALP48 Alarme antige  lit 3 | ||
ALP48 Alarme antige  lit 4 | ||
| ALP49 Alarme antige [ABHG] lit 1-2 | ||
ALP49 Alarme antige  uit 3-4 | ||
| ALC50 Alarme antige [KSA6] β | ||
ALC51 Avis préventie  ce pression circuit 1 | ||
ALC51 Avis préventie  se pression circuit 1 | ||
ALC51 Avis préventie  gel circuit 1 | ||
ALC52 Avis préventie  ce pression circuit 2 | ||
ALC52 Avis préventie  se pression circuit 2 | ||
ALC52 Avis préventie  gel circuit 2 | ||
ALC53 Avis préventie  ce pression circuit 3 | ||
ALC53 Avis préventie  se pression circuit 3 | ||
ALC53 Avis préventie  gel circuit 3 | ||
ALC54 Avis préventie  ce pression circuit 4 | ||
| ALC54 Avis préventie [BGZ6] se pression circuit 4 | ||
ALC54 Avis préventie  gel circuit 4 | ||
ALC55 Avis préventie  gel circuits 1-2 | ||
ALC55 Avis préventie  gel circuits 3-4 | ||
ALC56 Avis préventie  gel unité | ||
AL57 Allarme pCOe  | ||
AL58 Alarme sonde  je en panne | ||
AL59 Alarme sonde  je en panne | ||
AL60 Alarme sonde  je en panne | ||
AL61 Alarme sonde  je en panne | ||
AL62 Alarme I/O mi  Ih | ||
AL63 Alarme interru  Imagnéothermique pompe 1 condenseur | ||
AL64 Alarme interru  Imagnéothermique pompe 2 condenseur | ||
AL65 Alarme thermi  es ventilateurs du circuit 1 | ||
AL66 Alarme thermi  es ventilateurs du circuit 2 | ||
REMARQUE
Toutes les alarmes ne seront pas visibles, mais selon la typologie de la machine


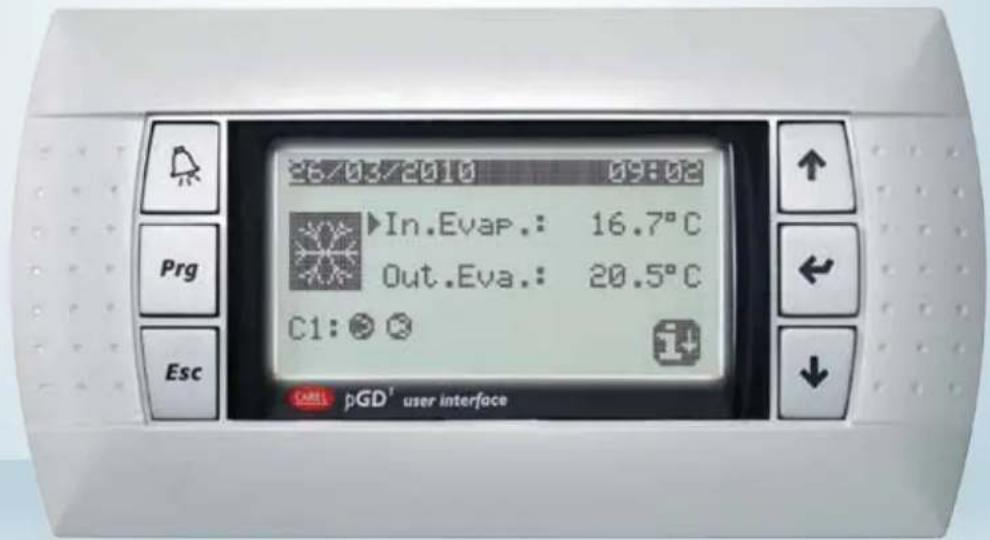

26/03/2010 09:02 In.Evap.: 16.7°C Out.Eva.: 20.5°C C1: i esc pGD' user interfaceAERMEC S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto. Les données mentionnées dans ce manuel ne constituent aucun engagement de notre part. Aermec S.p.A. se réserve le droit de modifier à tous moments les données considérées nécessaires à l'amélioration du produit.
